Печь для бани с баком для воды: виды и особенности

Печи для бани с водяным баком – это оптимальное решение для бань, в которых совмещены парильная и душевая. Такая печь помогает не только обогревать помещение, чтобы обеспечить его необходимым паром, но и подогревать большие объемы воды.

Такую печь можно купить в магазине или сделать самостоятельно. Изготовление баков для воды не является слишком сложным занятием, самый простой вариант – взять готовую трубу из нержавейки. Конечно, можно собрать короб и самому, но в этом случае будет больше швов. Некоторые делают бак из чугуна, недостатком этого варианта являются высокий вес готовой емкости и сложность его изготовления.

Содержание

1. Для чего нужна печь для бани с баком для воды?
2. Виды печей с баком по материалу изготовления
3. Кирпичные банные печи с баком для воды
4. Чугунные печи для бани с баком
5. Стальные печи для бани
6. Виды печей с баком по виду отопления
7. Печи на дровах для бани с баком
8. Газовые печи для бани с баком
9. Электрические печи для бани с баком
10. Виды баков для воды, особенности их установки
11. Встроенный бак для нагрева воды
12. Навесной бак
13. Бак на дымоходной трубе
14. Выносной бак
15. Виды баков для воды в зависимости от их объема

Для чего нужна печь для бани с баком для воды?

Без воды в бане не обойтись. Она необходима для подготовки веника для бани, полива камней, принятия душа. Печь с баком дает возможность нагревать воду, которая в последующем используется для мытья.

Кроме того, открытая емкость с водой способствует образованию дополнительного пара, что упрощает процесс поддержания стабильной температуры в помещении.

Печи для бани с баком для воды могут быть кирпичными и металлическими.

Виды печей с баком по материалу изготовления

По этому показателю печи бывают:

• кирпичные;
• чугунные;
• стальные.

Кирпичные банные печи с баком для воды

Кирпичные печи обеспечивают отличный прогрев парильной. Их достоинствами являются хорошая пожаробезопасность, простота монтажа, отсутствие дополнительных элементов для защиты от жара.

Недостатки кирпичной печи: большой вес, поэтому нужно ответственно подойти к постройке фундамента; длительный процесс изготовления.

Чугунные печи для бани с баком

Чугунные печи полностью изготовить самостоятельно нельзя, их нужно приобретать в магазинах. Такие печи могут также похвастаться безопасностью, они имеют хорошую теплопроводность, отличаются небольшим весом. Печь можно легко установить самостоятельно, а при необходимости демонтировать.

Но нужно учесть, что чугунные печи для бани – это недешевое удовольствие.

Стальные печи для бани

Железные печи отличаются компактностью, поэтому отлично подходят для небольших помещений. Они имеют довольно простую конструкцию, их можно сделать самостоятельно. Стальные печи быстрее прогреваются, но и быстрее остывают.

Кроме того, их стенки сильно нагреваются, поэтому печи имеют дополнительные требования по безопасности.

Виды печей с баком по виду отопления

Печка для бани с баком для воды делится на несколько видов:

• печь на дровах;
• газовая печь;
• электрическая печь.

Печи на дровах для бани с баком

Они являются самым простым и привычным вариантом. Приятный потрескивающий звук дерева, вид огня – все это действует успокаивающе и помогает расслабиться. Именно за это люди так любят печи на дровах.

Они особенно актуальны в том случае, когда отсутствует возможность подключения к газопроводу или электросети.

Преимущества печей на дровах:

• дерево – это дешевое сырье;
• нет необходимости в установке особенно надежного фундамента;
• быстрый нагрев помещения.

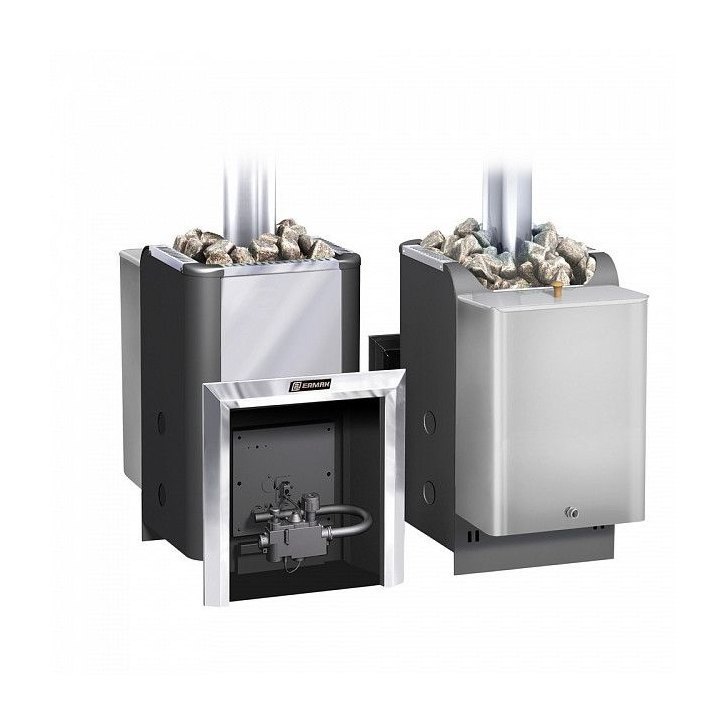

Газовые печи для бани с баком

Такие печи изготавливать самостоятельно не рекомендуется, поскольку неправильный монтаж может привести к негативным и даже опасным последствиям.

Преимущества газовых печей:

• экономичность. Для нормальной работы такой печи нужно совсем немного камней, расход газа также невелик;
• быстрый нагрев воздуха;
• возможность регулирования влажности и температуры в помещении.

Газ – это взрывоопасное вещество, поэтому к печи такого типа предъявляются строгие требования по технике безопасности. У печи обязательно должен быть дымоход, необходимо соблюдать дистанцию между печью и стеной (не менее 0,5 м), устанавливать двери таким образом, чтобы они открывались наружу и т. д.

Электрические печи для бани с баком

Этот тип печи является самым современным и дорогим.

Преимущества электрических печей:

• удобство управления. В комплекте идет пульт, с помощью которого можно задавать параметры нагрева;
• отсутствие необходимости уборки мусора (золы, щепок и т.д.).

Главный недостаток – это цена. Сама печь стоит немало, кроме того, электричество обойдется дороже, чем газ и тем более бревна.

Виды баков для воды, особенности их установки

Баки делятся на разные виды в зависимости от расположения емкости относительно теплогенератора. Каждый из них имеет свои преимущества и недостатки.

Встроенный бак для нагрева воды

Емкость для воды обычно небольшая, она устанавливается поверх топки. Относительно агрегата бак может располагаться с любой стороны. Существуют модели, где у бака имеется специальная заслонка, с помощью которой регулируется степень нагрева воды.

Печь банная с баком для воды встроенного типа отличается компактностью, а также экономичностью. Вы покупаете готовую печь с емкостью, что обходится дешевле, чем приобретение их по отдельности. Вода во встроенном баке долго сохраняет температуру.

Но у такой печи имеются и свои недостатки:

• небольшой объем емкости;
• вода закипает раньше, чем прогрелась парная.

Навесной бак

Навесной бак крепится на стену печи для бани с помощью специальных крючков.

Печка в баню с баком для воды, расположенном на стенке, обеспечивает быстрый нагрев воды,  обычно она начинает кипеть раньше, чем помещение прогрелось до необходимой температуры. По этой причине рекомендуется вешать бак чуть позже или в процессе нагревания подливать холодную воду.



Бак на дымоходной трубе

Печь в баню с баком для воды на дымоходе является самым современным вариантом, который уже успел завоевать популярность.

Печь для бани с баком такого типа может иметь скрытую конструкцию, к примеру, допустимо спрятать емкость на чердак. Кроме того, баки могут иметь самые разные объемы, их размеры ограничены лишь габаритами самой трубы.

Поскольку продукты сгорания, проходящие через трубу, идут все время работы печи и имеют высокую температуру, вода в баке на дымоходе нагревается быстро и равномерно.

К недостатку печки в баню с баком для воды можно отнести сложность монтажа, т. к. нужно сделать качественное крепление, способное удержать емкость с водой в вертикальном положении.

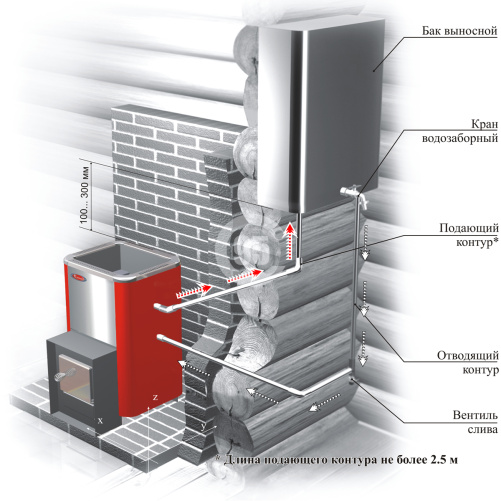

Выносной бак

Он может крепиться двумя способами:

• вплотную к корпусу печи, в таком случае тепло передается через ее стенки, поэтому нагрев воды неинтенсивный;
• с помощью медной трубы, тогда его можно монтировать в любое место.

Его преимуществом является то, что в нем всегда будет поддерживаться высокая температура, поскольку в теплообменник будет попадать холодная вода, которая постепенно будет нагреваться до нужной температуры и снова перемещаться в резервуар.

Печь для бани с выносным баком имеет еще несколько достоинств: емкость может иметь любые размеры, она может располагаться в соседнем помещении, тогда звук кипящей воды не будет беспокоить отдыхающих.

Выносной бак для бани с теплообменником – это единственный вариант. Если теплообменника нет, то емкость нельзя разместить на расстоянии от печи. Печи для бани с теплообменником работают следующим образом: тепловая энергия от печи передается регистру, теплоноситель в теплообменнике нагревается, при этом вода в баке имеет комнатную температуру или даже ниже.

За счет такой разницы в температуре в контуре образуется давление, в результате чего горячая вода в бане через теплообменник попадает в выносной бак. Когда вы заливаете в емкость холодную воду, она переносится по трубам в теплообменник и вновь нагревается.

Если у вас имеется печь для бани с теплообменником, то отпадает необходимость устанавливать дополнительный водонагреватель для душевой.

Печи с теплообменником для бани могут иметь внутренний или внешний теплообменник. В первом случае он крепится вплотную к одной из боковых стенок печи или на ее дне, во втором варианте  теплообменник устанавливают на дымовой трубе или крепят к стенке печи.

Печь для бани с теплообменником для воды, расположенным внутри, отличается тем, что вода в ней быстрее нагревается, причем нагрев будет происходить до тех пор, пока печь полностью не остынет.



Виды баков для воды в зависимости от их объема

В магазинах вы можете увидеть банная печь с баком для воды небольшого размера, так и печь с крупной емкостью. При выборе нужно учитывать количество людей, посещающих баню, а также определиться с целями, для которых вам нужно нагревать воду.

Если говорить о том, какой объем бака будет оптимальным, то в среднем считается, что на одного человека нужно около 20-25 л воды. Если в баню вы планируете ходить по одному или вдвоем, то 50 л будет достаточно. Если же баня предназначена для большой компании, то выбирайте печку для бани с баком для воды не менее 100 л.

Печь для бани с баком для нагрева воды – это просто и удобно! Ее можно изготовить самостоятельно или купить готовую. Монтаж также не составит труда, важно лишь соблюдать инструкции и меры безопасности.

подключение печки для бани с навесным выносным баком или котлом, нагрев водяном баке

Содержание:

Преимущества металлических печек
Недостатки
Варианты самодельных печек
Печь с навесным баком
С баком по типу самовара
С выносным баком
Печь для небольшого помещения
Печь-каменка в металлическом корпусе
Изготовление печи из железной бочки
Печь без применения кирпича
Маленькая печь для обогрева
Правила монтажа

Чтобы баня приносила максимум пользы, в помещении должна быть правильная температура влажного пара – примерно +80 С. Важную роль в этом играет банная печь с баком для воды, которую можно сделать и самостоятельно.

Многообразие моделей заставляет задуматься о выборе подходящего варианта, поэтому решив смастерить печь для бани с котлом для воды нужно предусмотреть все детали. Главное, что понадобится – это определить размеры.

В основном для парной применяются металлические агрегаты, имеющие свои характеристики, сначала нужно рассмотреть их достоинства и недостатки.

Преимущества металлических печек

Среди положительных качеств выделяют:

• Способность быстро прогревать помещение.
• Небольшой размер позволяет сэкономить площадь банной комнаты.
• Простота в изготовлении и сборке.
• Не нужна установка фундамента из-за легкости конструкции.
• Топка не мешает прохождению банных процедур.
• Разнообразие металлических изделий помогает выбрать наиболее удобную форму.
• Установка не занимает много времени.

Недостатки

К отрицательным свойствам относятся:

• Относительно небольшой объем обогрева помещения.
• Металлическое изделие быстро остывает, поэтому нуждается в поддержании оптимальной температуры.
• Во избежание пожара, при установке таких печей необходимо создать дополнительную защиту для потолка и стен бани.

Варианты самодельных печек

Собственноручного изготовления печи для бани с водяным баком отличаются от магазинной продукции размером, типом каменки, формой, материалом и расположением резервуара, если он имеется.

Чтобы собрать печь, необходимо заранее подготовить:

• Листовую сталь 5 мм толщины для каркаса.
• Трубы для подведения воды и теплообменника.
• Колосниковую решетку.
• Сетку для каменки и топливника, а также дверцу.
• Соединительные краны и муфты.
• Дымовую трубу, уголок.
• Болгарку.
• Сварочный аппарат и электроды.

Печь с навесным баком

Этот вариант размещения емкости простой и заключается в том, что плоский навесной бак для банной печи вплотную крепится снаружи. В этом случае вода прогревается благодаря металлическим стенкам всей конструкции.

При таком способе установки вода греется не так быстро, она даже может не кипеть. Что касается объема, то ограничений здесь не имеется.

С баком по типу самовара

Это емкости, которые размещаются на дымовой трубе или вокруг нее. За счет продуктов горения стены трубы прогреваются до высокой температуры – нескольких сотен градусов. Преимущество этой конструкции в том, что нагрев воды в бане от печки происходит быстро и вода долго остается в горячем состоянии.

Бак может иметь любую форму: цилиндра, прямоугольника, овала. Его можно сделать во всю длину дымовой трубы до потолка или изготовить резервуар, покрывающий только небольшую часть.

Есть несущественный недостаток этой системы – возможное переохлаждение определенного участка трубы. Из-за образования холодной пробки в том месте будет откладываться сажа.

С выносным баком

Это самый удобный способ расположения. Если емкость отделить от печки, то ее можно будет переместить в любое место. При таком монтаже не образуется лишний сырой пар, так как банные печи с выносным баком для воды не прогревают помещение раньше, чем нужно. Читайте также: «Правильное и практичное расположение печки в бане – возможные варианты».

Кроме того, эта конструкция позволяет одновременно нагревать воду и обогревать другие помещения бани, например моечную. Если есть желание оборудовать сауну с горячим сухим воздухом – печь для бани с выносным баком самое подходящее решение.

Этапы работ:

• Подготовить буржуйку.
• Сделать открытую нишу для камней над топкой.
• Бак и регистр для подогрева воды лучше всего изготовить из нержавеющей стали.
• Повешенная на стену емкость для воды должна расположиться так, чтобы ее край находился выше уровня регистра на полметра.
• Теперь требуется подключение выносного бака к банной печи. Для этого используют хомуты и резиновый шланг, который должен свисать. Вместо шланга предпочтительнее применить трубы, так будет безопаснее.

Печь для небольшого помещения

Сделать такую модель не сложно, придерживаясь стандартных размеров – 160х70х70 см. Детали из 5 мм листа металла соединяются при помощи сварочного аппарата. Получается компактная печка для маленькой бани с минимальной теплоемкостью, этого достаточно для такой комнаты. Читайте также: «Какие бывают баки для бани из нержавейки и способы их монтажа».

В центре печи находятся каменка и бак, который заполняется водой через предусмотренное боковое отверстие. Топка располагается внизу, а кирпичи для ее изготовления кладут ребром, так же как и для каменки.

Печь-каменка в металлическом корпусе

Для корпуса такого изделия используют листовую сталь. Внутри печка обкладывается кирпичом, а топку обычно выкладывают вполовину кирпича.

Каменка – подходящая конструкция для самостоятельного производства. Такая печь для бани с подогревом воды обходится минимальным количеством топлива. Вода в бак поступает через отверстие проделанное сбоку. Читайте также: «Как работает печь для бани с водяным контуром для отопления».

Изготовление печи из железной бочки

Для создания этого неприхотливого изделия сначала вырезают дно и избавляются от верхней части, в итоге остается цилиндр. Затем на кирпичи нужно установить колосниковую решетку. Внутри бочка выкладывается кирпичами, которые ставятся ребром. Остальная 2/3 часть площади укладывается камнями. На завершающем этапе делают дымоход.

Для безопасности конструкцию закрывают крышкой. Это хоть и правильно, но не очень удобно, потому что крышку придется время от времени снимать, когда потребуется больше пара.

Печь без применения кирпича

Для этого вида используется толстый листовой металл, поэтому в кирпичах нет необходимости. После сварочных работ по сбору каркаса оборудуется зольник и поддувало. Топливник делается выше, а чтобы печка хорошо работала его лучше прикрыть решеткой с камнями. Для металлического изделия без кладки кирпичей дымоход устанавливается сбоку.

Простое изделие позволяет быстро произвести работы, но, к сожалению, эта модель имеет недолгий эксплуатационный срок.

Маленькая печь для обогрева

Если есть необходимость, то в помещении бани наряду с основной печкой дополнительно устанавливают малую. Это значительно увеличивает течение горячего воздуха и обогрев банной комнаты.

Этапы работ:

1. Сбоку печки монтируется металлическая емкость для воды в форме цилиндра – 75х45 см.
2. Внутренние стены выкладывают кирпичами.
3. Подсоединяются трубы для подачи холодной воды, а также для вывода горячей. Устанавливается кран (прочитайте: «Какие бывают краны для бани – надёжное устройство подачи воды»).

Правила монтажа

После сборки металлической печи важно правильно ее установить:

• Для удобства дверцу топки делают так, чтобы она открывалась со стороны парной комнаты.
• Площадка под печку должна быть 70х70 см, высота – 20 см.
• Необходимо правильно отступить от стены, чтобы расстояние до печки было 20 см.
• При устройстве фундамента важна высота, она должна составлять 30 см.
• Предусматривается кирпичная кладка двойным рядом, которая закрепляется раствором из глины.
• В месте выхода дымовой трубы кладка кирпича делается толще примерно на 12 см.
• Отрезок трубы, соединяющий потолок и крышу нужно заштукатурить и побелить.

Если банное строение из дерева, то при установке металлической печи трубу обкладывают кирпичом высотой 120 см.

Нужно помнить, что главное при монтаже и дальнейшей эксплуатации печки для бани с баком для воды, это соблюдение всех правил. Печь из металла – это надежная и прочная конструкция, так как делается она из толстого листового железа. Можно также сделать печь в баню из трубы, о чем отдельно стоит почитать.

Самостоятельно сделать банный агрегат гораздо дешевле и выгоднее, чем покупать. Хотя такие печи простые, не требующие особого ухода, но, как и за любыми изделиями за ними тоже нужно ухаживать.

При изготовлении и установке самодельной конструкции нужно соблюдать технику безопасности. Не пренебрегая основными принципами пользования печкой, можно долго наслаждаться ее работой в бане.

Дровяной нагреватель Chofu для гидромассажных ванн – Островная гидромассажная ванна

Описание

Печь Chofu представляет собой точный, высокоэффективный водонагреватель, разработанный специально для джакузи. Он обеспечивает циркуляцию воды по принципу «термосифона» — насосное действие, создаваемое подъемом горячей воды, — устраняя необходимость в циркуляционном насосе или электричестве. Это позволяет использовать ванну для замачивания в различных условиях, в том числе в удаленных местах.

Нагреватель для купели на дровах Chofu позволяет построить собственную гидромассажную ванну, модернизировав существующую купель или используя запасной бак, деревянную ванну, ванну и т. д.

Чтобы заказать нагреватель Чофу, нажмите здесь.

Специальная конструкция

Каждая деталь нагревателя для купели Chofu была разработана для обеспечения максимальной эффективности с использованием сложной конструкции теплообменника. Корпус из нержавеющей стали, окружающий топку, на самом деле представляет собой водяную рубашку с двойными стенками и промежутком в 1 дюйм между ними, что делает всю топку теплопередающей поверхностью. Дополнительный теплообмен происходит в водораспределительной перегородке, расположенной непосредственно над очагом возгорания, которая отклоняет путь горячих газов по окольному пути.

Что делает печь Тёфу уникальной?

1. Высокоэффективная теплопередача
   Нагреватель для джакузи Chofu обеспечивает высокоэффективную теплопередачу за счет использования в стенке топки нержавеющей стали 20-го калибра. Только современный сварочный процесс Chofu делает это возможным. Гениальность конструкции Chofu заключается в том, что когда внутри топки горит огонь, вода постоянно течет через водяную рубашку в ванну, замещаясь холодной водой со дна ванны. Стенка топки/водяной рубашки из нержавеющей стали никогда не перегревается, потому что она постоянно охлаждается.
2. Внутренний противопожарный экран
   Уникальной особенностью печи Chofu, позволяющей быстро передавать тепло воде и отличающей ее от любого другого водонагревателя, является внутренний противопожарный экран. Эта полая перегородка с циркуляцией воды, расположенная над топкой, напрямую контактирует с пламенем. Он увеличивает площадь поверхности теплопередачи и направляет горячие газы по окольному пути, расширяя контакт с водяной рубашкой. Такой конструктивной особенности нет ни у одного другого водонагревателя.
3. Отражающий тепловой экран
   За тяжелой стальной передней панелью расположен теплозащитный экран из полированной нержавеющей стали, который отражает тепло обратно в топку. Он защищен огнеупорной изоляцией для предотвращения потери тепла.
4. Чистые выбросы
   Дымоход печи Chofu имеет вентилируемый воротник, который обеспечивает вторичное сжигание несгоревших газов для уменьшения выбросов дыма и дымовых искр.



Характеристики
• Корпус печи и топка из нержавеющей стали высшего сорта (308)
• Передняя панель печи из толстой стали
• Чугунная дверца с регулируемой тягой
• Прочная решетка из нержавеющей стали
• Предусмотрены соединения для бака (см. фото)
• Вместительный Размер топки: 18″Д x 14″Ш x 10″В
• Дымоход с вентиляцией для вторичного сжигания
• Дренаж 3/4 дюйма для защиты от замерзания
• Ящик для золы для легкого удаления золы
• Грабли для золы с длинной ручкой предоставлено

Технические характеристики
• Размеры: 25″ Д x 16″ Ш x 18″ В
• Вес: 52 фунта.
• Корпус печи: нержавеющая сталь марки 308 20 калибра
• Передняя панель печи: 1/8 дюйма. сталь
• Дверца топки: чугун
• Колосник печи: нержавеющая сталь

Размеры топки: 18″ Д x 14″ Ш x 10″ В
• Площадь поверхности теплообмена: 9 кв. футов
• Выход дыма: 4 дюйма
• Циркуляционные трубы: 1 3/4 дюйма. наружный диаметр
• Дренаж: 3/4 дюйма.

Теплопроизводительность: 47 000 БТЕ



Установка

Нагреватель для гидромассажной ванны Chofu подключается к любой ванне с помощью предоставленных принадлежностей (неопреновые трубки, трубы из нержавеющей стали и проволочные хомуты) и сквозных портов по вашему выбору. (Толщина стенки ванны должна быть указана для определения длины сквозных портов). Обогреватель Чофу.
(2) Вырежьте два отверстия сбоку в стенке бака для сквозных портов.
(3) Установите соединительные трубы от нагревателя к баку.
(4) Установите дымовую трубу (рекомендуется 8 футов).

Эксплуатация

Нагреватель для купели Chofu работает как обычная дровяная печь, достигая максимальной скорости нагрева за счет сжигания сухих твердых пород дерева. В нем используется древесина длиной 17 дюймов, при этом наиболее эффективный нагрев происходит при использовании 17-дюймовой древесины. x 1 ¹ / ₂ -дюйм. х 1 ¹ / ₂ -в. дрова, загруженные при 30-40-мин. интервалы.

Регулятор температуры

Скорость нагрева регулируется количеством воздуха, подаваемого в топку через регулируемую тягу в дверце – широко открытая для быстрого нагрева и закрывающаяся при нагреве воды.

Информация о скорости нагрева

Хотя скорость нагрева варьируется в зависимости от сухости древесины, частоты загрузки и т. д., средняя тепловая мощность Chofu составляет 47 000 БТЕ. Ванну на 200 галлонов можно нагреть примерно на 20ºF в час.

График нагрева

от 55ºF до 105ºF

Галлоны	Время
100	1-1/2 часа
200	2-1/2 часа
300	3-1/2 часа
400	4,5 часа



Защита от замерзания

Нагреватель для купели Chofu можно использовать в самых холодных климатических условиях. Его можно легко защитить при отрицательных температурах, спустив водяную рубашку после того, как огонь погаснет. Необходимо выполнить следующие простые шаги:

1. Вставьте заглушки в сквозные порты изнутри ванны.
2. Снимите сливную пробку с задней части Chofu, чтобы слить водяную рубашку.
3. Обратная процедура при повторном использовании ванны.

(см. также страницу Защита от замерзания)

Крышка дымохода (см. фото)

Вторичное горение на выходе дыма из Chofu устраняет большинство искр; тем не менее, колпак дымохода может понадобиться, если обогреватель используется в пожароопасной зоне или поблизости находятся деревья.

Примечание: Использование колпака дымохода снижает скорость воздушного потока (тяги) через топку, что приводит к снижению скорости нагрева. Чтобы компенсировать, дополнительные 2-ft. длина печной трубы может быть добавлена ​​для поддержания оптимального воздушного потока.

Опорный кронштейн трубы печи (см. фото)

8 футов. печной трубы рекомендуется для оптимальной тяги и не нуждается в опоре; однако, когда добавляется дополнительная труба или используется заглушка дымохода, труба должна поддерживаться с помощью опорного кронштейна трубы печи.

Снятие и хранение дымохода

Когда водонагреватель Chofu не используется или хранится на хранении, трубу печи можно легко снять, подняв трубу в месте соединения между черным эмалированным воротником и трубой из нержавеющей стали 4″. адаптер. Это соединение имеет очень плотную посадку и не нуждается в креплении винтами для листового металла, как все остальные соединения.

Горячая вода для бытовых нужд и дровяные кухонные плиты: что нужно знать

Многие люди, желающие вести самодостаточный образ жизни, знают, как обращаться со своей едой: охотятся, занимаются садоводством и разводят костер. Освоение методов, лежащих в основе каждой из этих задач, означает, что вам никогда не придется беспокоиться о голодании, независимо от ситуации. Но как насчет воды? В частности, горячая вода?

Все мы знаем, что вода важнее пищи для выживания, но мы не часто задумываемся о той огромной роли, которую горячая вода играет в нашей повседневной жизни. Тем не менее, мы должны, потому что нагретая вода необходима для минимизации бактерий при приготовлении пищи, уборке и купании. Конечно, любой может бросить кастрюлю на плиту или над огнем, но если вы живете в автономном домашнем хозяйстве, ваши потребности в горячей воде будут намного больше, чем может предложить кастрюля на плите. Итак, каково решение?

Примечание. Для производства горячей воды с помощью бойлерной системы требуется профессиональная установка, и в целях безопасности должны соблюдаться местные строительные нормы и правила. Каждая система отличается. Информация, представленная в этой статье, предназначена только для справки и не может использоваться для какой-либо конкретной установки.

Водяная рубашка к резервуару для хранения

Очистка резервуара для воды и водяного змеевика

Насосная система

Какой резервуар для хранения воды следует использовать?

Ассортимент котлов и резервуаров для горячей воды для бытовых нужд

Подходит ли вам горячая вода для бытовых нужд?

Технические детали установки водяного змеевика

Комплект бытовой горячей воды Обадии

Многие дровяные и кухонные плиты предлагают опцию (как правило, за дополнительную, но разумную плату) для установок горячего водоснабжения. Вот как это обычно работает:

Водяная рубашка к резервуару для хранения

ГВС – пассивная система.

Водяная рубашка (также известная как «водяной змеевик») представляет собой блок из стали или нержавеющей стали, который крепится к задней или боковой части печи и содержит входное и выходное соединение для трубопровода. Когда вода попадает в блок, она попадает в камеру внутри и замедляется, позволяя воде нагреваться. Эта нагретая вода затем вытесняется в ваш котел (специальный резервуар для хранения воды), который должен быть поднят выше уровня змеевика в печи.

Водяная рубашка соединена трубопроводом с баком для хранения воды. По мере того, как холодная вода течет со дна накопительного бака в рубашку, она нагревается. Эта нагретая вода затем отправляется обратно через отдельную трубу в верхнюю часть резервуара для хранения, таким образом создавая резервуар, полный горячей воды, который затем можно подключить к любому месту, где вам нужно. Этот метод основан на простой физике: горячая вода поднимается, а холодная опускается. В результате насос не нужен. Это создает термопетлю и известно как «термосифонирование», пассивная система. Вам нужен специальный клапан, чтобы термосифон работал, поэтому убедитесь, что вы используете латунный поворотный клапан. Сделай не используйте обратный клапан , особенно подпружиненный, так как он не будет создавать достаточного давления для функционирования системы.

Установка пассивной системы с использованием кухонной плиты Pioneer Maid.

Имейте в виду, что некоторые кухонные плиты можно заказать с резервуаром для воды. Резервуар представляет собой резервуар, который крепится к задней части печи или может быть встроен в одну сторону печи. Резервуары не находятся под давлением, и нельзя подключать к системе горячего водоснабжения. Это только системы наполнения и слива, что означает, что вы наполняете его ведром и сливаете в ведро. Если вы покупаете дровяную плиту с резервуаром для воды и она подключена к водяному змеевику, в резервуаре всегда должна быть вода, когда в топке горит огонь, иначе водяной змеевик преждевременно сгорит. Если вы не будете опорожнять и наполнять резервуар по крайней мере один раз в день, мы не рекомендуем подключать резервуар к водяному змеевику, так как вода в резервуаре будет кипеть, что вызовет нагрузку на резервуар и создаст чрезмерную влажность в доме. Кухонные плиты с резервуаром способны нагревать воду без подключения к змеевику. В большинстве резервуаров для воды требуется, чтобы вы хранили в них воду во время работы печи, иначе резервуар может быть поврежден.

Очистка резервуара для воды и водяного змеевика

Со временем вода в баке застаивается. Резервуары для воды и водяные змеевики следует регулярно очищать белым уксусом, чтобы продезинфицировать их, а также предотвратить накопление минералов в водяном змеевике. Если вода не может пройти через водяной змеевик, проход которого сужен из-за накопления минералов, может произойти взрыв, поскольку давление воды в трубе возрастает.

Насосная система

ГВС – активная система.

Насосная система, напротив, является активной системой. Этот метод производства горячей воды для бытовых нужд основан на электрическом насосе для создания термоконтура и датчике, активирующемся при нагревании, для включения насоса, когда печь горячая.

Активная система потенциально может производить больше горячей воды, и, пока у вас есть электричество, меньше вероятность опасного уровня давления из-за перегрева воды (результат активной системы, производящей большее движение воды). Однако активная система может быстро усложниться: в случае сбоя питания электрический насос активной системы остановится, что потенциально может привести к опасно высокому давлению в водяной рубашке и трубопроводе. Нагретая вода не протолкнется через горизонтальную трубу без насоса и поэтому может произойти взрыв при повышении давления в системе. Имея в виду эту опасность, вы также должны установить предохранительный клапан в пределах двух футов от водяной рубашки, которая подключена к дренажу.

Obadiah’s твердо убежден, что пассивная система — лучший вариант с точки зрения простоты, безопасности и затрат. Могут быть обстоятельства, когда насосная система является лучшим (или единственным) вариантом, но преимущества использования простой физики вместо электроники при попытке вести самодостаточный образ жизни невозможно переоценить.

На этой схеме показана типичная пассивная установка (иногда называемая самотечной) для горячего водоснабжения.

Какой резервуар для хранения воды следует использовать?

Стандартные баки для горячей воды, которые используются для нагрева воды для бытовых нужд, никогда не должны использоваться в качестве накопительного бака для воды, нагреваемой дровяной печью. Стандартные баки для воды недостаточно тяжелые и утеплены. Должен же быть способ отвести тепло. Вся сантехника должна быть прочной, такой как медь или нержавеющая сталь. Можно использовать оцинкованную, но она быстрее забивается, если в воде есть минералы, особенно известь. Линии PEX не должны использоваться.

Ассортимент котлов и резервуаров для горячей воды для бытовых нужд

Некоторые люди пытались использовать изолированные баки для горячей воды для бытовых нужд, которые можно купить практически в любом хозяйственном магазине. Есть несколько причин, почему это действительно плохая идея.

1. Резервуары для горячей воды для бытовых нужд сконструированы не так, как плиточные котлы. Они не рассчитаны на высокую температуру воды, которую создают твердотопливные приборы. Они намного тоньше и могут лопнуть, создав поток горячей воды в вашем доме.

2. Резервуары горячей воды для бытовых нужд облицованы стеклом. Проблема в том, что эти баки сделаны не из чугуна, а из листового металла гораздо более легкого калибра. При подключении к твердотопливному прибору, такому как дровяная или угольная печь, вы будете иметь постоянный поток горячей воды, поступающей в бак. Если вы работаете весь день в очень холодную погоду, температура воды в резервуаре для воды может подняться до точки кипения. Чтобы предотвратить взрыв, когда вода кипит, она производит пар, который сильно расширяется и создает огромное давление. PTV (Клапан Давления-Температуры) чувствует это и открывается, чтобы стравить давление. Горячая вода льется из клапана, который должен быть подключен к сливу, чтобы не вылилась на пол. Горячая вода заменяется холодной водой из системы домашнего водоснабжения под давлением. Вода, вытекающая из бака, имеет температуру выше 200 градусов, а вода, заливаемая в бак, имеет температуру около 50 градусов. Эта разница температур в 150 градусов вызывает сильное расширение и сжатие внутри резервуара. В конце концов стеклянная облицовка треснет, и она больше не будет обеспечивать коррозионную стойкость внутри резервуара. Это означает, что тонкий металлический резервуар быстро заржавеет и выйдет из строя в течение года или двух и потенциально может затопить ваш дом.

Котлы серии

облицованы камнем и имеют более толстый и гибкий материал внутри бака. Материал также более толстый, изготовлен из более толстой стали и, следовательно, будет изгибаться гораздо меньше, чем резервуары для горячей воды для бытовых нужд. Они были разработаны для строгого использования, которое производят эти виды установок. Они выдержат и не выйдут из строя, как обычный бак с горячей водой, который вы купили в местном хозяйственном магазине.

3. В котлах серии установлены заглушки (места, к которым можно подсоединить водопроводные трубы) для правильного подключения к водопроводной системе сбоку, снизу и сверху. Вы должны держать контур нагрева горячей воды отдельно от контура воды для бытового потребления, чтобы предотвратить кипяток горячей воды в ваших кранах. Эти соединения должны располагаться сбоку бака, а вода, поступающая в краны, должна поступать из верхней части бака. Таким образом, бак имеет возможность смешивать холодную и горячую воду внутри бака, создавая буфер, смешивая температуры горячей воды, поступающей из вашей плиты, и используя сам бак в качестве смесительного клапана. Также необходимо установить защиту от ожогов. Это могут быть смесительные клапаны, установленные там, где холодная вода входит в верхнюю часть бака, которая соединяется с горячей водой, выходящей из бака. Некоторые смесительные клапаны предустановлены, а некоторые типы регулируются. Если температура воды слишком высокая, холодная вода со стороны входа смешивается с горячей водой, выходящей из бака, когда кто-то где-то включает горячую воду. Это снижает температуру до безопасного уровня, чтобы из крана не вытекала обжигающе горячая вода. То же самое можно сделать у самого крана, используя тот же принцип смешивания холодной и горячей воды, что намного безопаснее, с помощью приспособлений для защиты от ожогов. Это код в некоторых областях.

4. Модельный ряд Котлы не имеют теплоизоляции. Идея состоит в том, что, позволяя некоторому теплу выходить через стенки бака, что не только помогает обогреть дом, но и баку требуется больше времени, чтобы нагреться до такой степени, что сработает клапан PTV. Изолированный резервуар для горячей воды для бытовых нужд предназначен для удержания тепла внутри резервуара, поскольку он оснащен системой горелок, которая включается, когда температура воды становится слишком низкой, и выключается, когда она достигает заданной температуры. Этого не происходит, когда вы подключены к твердотопливному устройству, которое не модулирует, не включается и не выключается. Если в вашей печи есть топливо и она горит, она отдает тепло в бак, и нет возможности контролировать или отключить ее. Всегда рекомендуется устанавливать котел Range Boiler в шкафу, чтобы его можно было проветривать зимой, просто открыв дверцу шкафа. Летом дверь шкафа можно закрыть, чтобы сохранить тепло.

5. В котлах серии предусмотрены места для установки датчиков температуры, которые помогут вам следить за тем, что происходит внутри вашего бака, и за тем, сколько времени у вас есть, прежде чем ваш PTV выпустит горячую воду в слив и охладит бак. Знание температуры в середине и наверху очень полезно для вашей способности знать, нужно ли вам принять меры, чтобы использовать немного горячей воды, приняв долгий горячий душ, постирать что-нибудь или принять ванну Фидо. Вам также будет полезно знать, сколько горячей воды осталось после того, как ваша дочь-подросток только что приняла 40-минутный душ, и вам тоже нужен душ. Будет ли он холодным, и, может быть, вам следует подождать 30 минут, пока в баке наберется еще немного горячей воды?

Таковы реалии, когда у вас дома есть такая система. Бесплатная горячая вода из вашей плиты — это здорово, но у нее есть некоторые ограничения и требования, чтобы получить максимальную отдачу от уравнения. Как только вы поймете, что пока ваша плита производит тепло, она также производит горячую воду. Вы начинаете понимать, что означают датчики температуры по отношению к тому, что вы собираетесь делать с горячей водой. Суть здесь: «Используй или потеряй».

Другие моменты, которые следует помнить, это то, что вы не можете поставить котел в подвал, он должен быть выше плиты. Следующее, что у вас должен быть бак Range Boiler достаточно близко к вашей плите. Чем выше вы идете, тем дальше вы можете получить от печи. Это применимо только для пассивных систем, в которых не используются циркуляционные насосы, и в этом случае вы можете делать что угодно, пока не отключится электричество, и в этом случае у вас могут возникнуть большие проблемы, если у вас нет резервной копии. план, и он срабатывает очень быстро, чтобы поддерживать подачу горячей воды.

Подходит ли вам горячая вода для бытовых нужд?

Итак, теперь вы знаете основы. Реальный вопрос заключается в том, должны ли вы использовать свою плиту для горячего водоснабжения? В зависимости от ваших обстоятельств, нагрев таким образом может быть чрезвычайно полезным. Пассивная система абсолютно не зависит от электричества, что в конечном итоге снизит ваши расходы на отопление в холодные зимние месяцы.

Установку не следует проводить в ситуациях, когда здание или дом не используется постоянно, и всю систему необходимо сливать, когда она не используется. Как правило, невозможно установить в доме или хижине, которые используются неполный рабочий день. После установки водяного змеевика в топку вода должна циркулировать через него, иначе змеевик сгорит.

Водяной змеевик для кухонной плиты Kitchen Queen.

Настоящая загвоздка в использовании печи для горячего водоснабжения заключается в постоянном контроле. Когда вы используете горячую воду из-под крана, прачечной или душа, температура вашего резервуара для хранения воды будет снижаться. Если у вас есть семья, вы можете чередовать свою очередь на душ и стирку и посуду в течение дня, чтобы периодически использовать накапливающуюся горячую воду. Еще одна хитрость, позволяющая получить максимальную отдачу от этой системы, заключается в том, чтобы также сливать воду из резервуара с горячей водой на ночь (принимать душ и т. д.), чтобы к утру он снова наполнился. Используя нагретую воду в течение дня, вы предотвратите выброс горячей воды из бака выпускным клапаном. В резервуар должен быть встроен выпускной клапан, чтобы предотвратить перегрев и потенциальный взрыв.

Эта система работает, если вы находитесь на ранчо, в усадьбе или на ферме, и все вокруг в течение дня. Если все постоянно ходят в разные места, это не сработает, потому что никто не может следить за температурой воды. Если это так, система должна быть автоматизирована с помощью аквастатов, насосов и системы отвода для сброса БТЕ в что-то вроде джакузи или бассейна. Эти системы могут быстро усложниться, а цена может стать высокой, поэтому убедитесь, что вы можете запустить их с резервным аккумулятором на случай сбоя питания.

Итак, как все это выглядит в жизни? Если вы беспокоитесь о том, что в системе горячего водоснабжения будет беспорядок, не волнуйтесь! Ниже приведены несколько фотографий правильно установленной системы, которая была подключена к теплым полам.

Технические детали установки водяного змеевика

Ключом к использованию системы этого типа является понимание того, что вы не можете установить клапаны, чтобы перекрыть поток воды, или у вас будет взрыв, когда вода закипит. Когда в топке вашей печи горит огонь, часть БТЕ уходит в бак с горячей водой, поэтому у вас должно быть два способа считывания температуры в баке. Если у вас нет возможности считать воду внутри бака, вам нужно будет установить датчик температуры на входной стороне термоконтура и на горячей стороне выхода ГВС на баке, что даст Вы имеете представление о температуре воды на входе и выходе из бака. Например, если вода, поступающая в бак со стороны термоконтура, имеет температуру 220 градусов, а горячая вода на выходе – 190 градусов, это означает, что у вас есть 20 градусов до того, как сработает предохранительный клапан и вся ваша горячая вода уйдет в канализацию.

Используя печь для нагрева воды для бытовых нужд, вы сделаете огромный шаг к полной самообеспеченности. Для получения дополнительной информации о горячем водоснабжении через печь, пожалуйста, посмотрите наши видеоролики на эту тему. В Интернете также есть несколько бесплатных ресурсов, которые помогут вам узнать немного больше об этом уникальном способе нагрева воды:

.

• Соединения кухонных котлов: подборка практических писем и статей, касающихся водяных баков и котлов, составленных из Metal Worker
• Подключение горячего водоснабжения и кухонного котла – William Hutton
• Стандартная практическая сантехника – Глава XXIII. Котлы серии – Теория циркуляции
• Руководство по эксплуатации дровяной кухонной плиты Sopka North Hydro

Сообщество Cookstove также предлагает базовое пошаговое руководство по установке на наших форумах, ознакомьтесь с ним здесь, если вам нужен совет о том, что делать дальше!

Комплект для горячего водоснабжения Обадии

Не знаете, какие детали вам нужны, чтобы начать процесс установки системы горячего водоснабжения? Не волнуйтесь! Obadiah’s собрал комплект со всем необходимым для вашей системы. Для вашей индивидуальной системы могут потребоваться другие детали, не перечисленные здесь. Эти детали можно приобрести на нашем веб-сайте запчастей для печей. Чтобы узнать цену или заказать, пожалуйста, нажмите здесь.

Сначала выберите размер бака вашего котла:

Деталь №	Деталь
Т30-РБ	Бойлерный бак на 30 галлонов
Т40-РБ	Бойлерный бак на 40 галлонов
Т80-РБ	Бойлерный бак на 80 галлонов
Т120-РБ	Бойлерный бак на 119 галлонов

.

Затем возьмите комплект Обадии для горячего водоснабжения

Часть №	Название детали
36-ДТ	Погружная трубка для котла Hot Rock Range
EXP-30	Расширительный бак на 4,4 галлона
34-БД	Дренаж бойлера 3/4″ NPT
Т-571	Ручной термометр
СВ-150	Предохранительный клапан сброса давления 150 PSI, 3/4″ NPT (2 шт. )
h35-18	Тип манометра Манометр и датчик температуры
ФВ180/У	Автоматический выпускной клапан 1/8″ NPT
АМ101-1	Смесительный клапан 3/4″ NPT

Нужно добавить насос? Просто включите эти детали (сетевые или автономные, в зависимости от вашей жизненной ситуации):

Детали насосов ГВС (сетевые, 120-вольтовые системы переменного тока)

Деталь №	Деталь
006B	Циркуляционный насос Taco DHW 120 В Sweat
L6006A	Контроллер Aquasat со штоком

Детали насоса ГВС (автономная, система 12 В пост. тока)*

Деталь №	Деталь
С-12В	Циркуляционный насос Laing, 12 В, 3 галлона в минуту, 1,9 А, 1/2″ NPT
12ВРЕЛЕ	Реле 12 В для Circ. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
