Многие предприятия в процессе хозяйственной деятельности используют различные виды масел – моторное, трансмиссионное, трансформаторное и даже растительное, которые после переработки необходимо куда-то девать. Такая отработка может стать отличным видом топлива, если использовать ее в специальной печи. Да и предприятиям проще отдать или дешево продать потребителям отработанное масло, чем заниматься его утилизацией. В данной статье речь пойдет о том, каковы разновидности и преимущества применения печей на отработке, и как их сделать своими руками.

Достоинства и недостатки применения отработки для отопления

Стоит отметить, что по тепловой мощности печь на отработке можно сравнить с электрическим обогревателем в 15 кВт, при этом потребуется порядка 0,5-2 литров топлива в час.

Принцип функционирования печи на отработке из газового баллона заключается в прямом нагреве воздуха. Целесообразно применять такие агрегаты в крупных помещениях – зимних садах и оранжереях, гаражах, складах и ремонтных мастерских. Если в автосервисе, например, постоянно есть большой запас отработанного масла, то его вполне можно использовать для отопления – и выбрасывать не нужно, и экономия на ресурсах.

Среди преимуществ отработки можно назвать:

• отсутствие копоти и гари во время сжигания;
• пожарная безопасность – сгорают только пары, а не само отработанное масло;
• удобство в использовании.

Есть у этого топлива и ряд недостатков, в частности:

• Неочищенное отработанное масло из автосервиса нельзя применять в котлах из-за большого количества примесей, поскольку засорятся основные элементы агрегата. Это чревато серьезными последствиями, вплоть до взрыва. В домашних условиях очистку сделать невозможно. Поэтому приобретать нужно специальное подготовленное масло.
• По закону все предприятия, у которых скапливается большое количество отработанного масла, должны заключать договора на его утилизацию со специальными фирмами. Это платные услуги. Поэтому забрать у них отработку совершенно бесплатно вряд ли получится.
• При отрицательной температуре отработка замерзает. Поэтому для нее нужно найти место для хранения или же углубить емкость с маслом в землю, ниже уровня промерзания грунта.

Разновидности котлов и печей на отработанном масле

Наибольшим спросом пользуются печи на отработке с пиролизным типом горения и турбо-горелки. Пиролизные печи имеют две камеры. В первой камере происходит разогрев масла и его разложение на компоненты при дефиците воздуха. Образовавшиеся пары перемещаются во вторую камеру, где при полноценном доступе кислорода сгорают, выделяя много тепловой энергии.

Регулируя подачу кислорода в камеру, можно контролировать температуру пиролиза. Такие печи нуждаются в периодической чистке, а поддержание нужной температуры в автоматическом режиме невозможно.

Что касается турбо-горелок, то они работают, как дизельные двигатели. В камеру сгорания впрыскивается масло, выделяются пары и загораются. Однако такой тип котлов крайне чувствителен к чистоте масла, к тому же, оно должно быть предварительно разогрето.

В зависимости от конструкции, печи на отработке могут быть:

• С капельной подачей масла. Читайте также: «Как сделать печь на отработке капельного типа своими руками – пошаговое руководство».
• С поддувом.
• Сделанные из газового баллона.

Печи из газовых баллонов

Самая простая конструкция у печи на отработанном масле из газового баллона. Применять можно и углеродные или кислородные баллоны. Их главное достоинство в большой толщине стенки, которая обеспечивает конструкции долговечность.

Рассчитана такая печь на обогрев помещения площадью до 90 м². При желании, к отопительному котлу можно подключить водяной контур. Нагнетание воздуха не понадобится, а масло будет самопроизвольно стекать в котел. Высота корпуса котла должна соответствовать высоте пламени, чтобы котел не перегревался в процессе работы.

Чтобы изготовить масляную печь из газового баллона, понадобятся:

• дымовые трубы внутренним сечением от 10 см, стенками до 2 мм толщины и длиной от 4 метров;
• топливный бак емкостью 8-15 литров;
• трубы для горелки;
• металлические уголки;
• сварка с набором электродов;
• дрель и сверла;
• болгарка;
• надфиль;
• рулетка и уровень.

Технология сборки

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Понадобится стандартный баллон без швов на 50 л со стенками, толщиной не более 1,5 см. Металл большей толщины просто не сможет качественно прогреться, чтобы масло начало испаряться. Внутри камеры сгорания температура будет достигать 600 ℃.

Чтобы избавиться от постороннего запаха, баллон нужно несколько раз промыть. После этого его доверху наполняют водой и устанавливают в емкость или зарывают в землю, чтобы устойчиво зафиксировать.

С помощью болгарки срезают верхнюю часть баллона. После начала резки из него начнет вытекать вода. Когда она опустится до уровня надреза, можно продолжать работу. Нижняя часть будет камерой сгорания печки на отработке из газового баллона, а верхняя – станет крышкой.

Снизу к баллону приваривают ножки из уголков 20 см длины и ставят его вертикально. От верхнего края нижней части баллона следует отступить 10-15 см и сваркой вырезать отверстие для трубы, сечением 5-8 см. Длина этого отрезка может составлять 2-4 метра. Его вставляют в отверстие в баллоне и приваривают параллельно полу.

В качестве дымохода можно использовать трубу с тонкими стенками, длиной от 4 метров, которая должна быть расположена строго вертикально. В этой трубе нужно сделать небольшое окошко с заслонкой, чтобы можно было контролировать доступ кислорода в печь на масле из газового баллона.

В дымовой трубе также прорезают отверстие сечением 5-8 см, чтобы состыковать ее с отрезком трубы, уже приваренным к баллону. Отверстие должно быть на высоте примерно 1 м от пола.

Снизу баллона от места сварки отступают 10 см и сваркой прорезают дырочку сечением 2-3 мм. Далее с отступом в 5 мм нужно проделать еще 9 отверстий вверх, так что последняя будет на высоте 50 см от дна.

Сквозь верхнюю крышку в котел на отработке из газового баллона будет заливаться масло, поэтому в этой части нужно сделать отверстие 5-8 см диаметром.

Обратите внимание, что в печке на отработанном масле из газового баллона должна применяться только очищенная обработка, поскольку топливо низкого качества с примесями и спиртами может спровоцировать взрыв.

Если вы хотите иметь возможность подогреть на печи еду или воду, можно на верхней крышке баллона приварить небольшую квадратную или прямоугольную платформу из листа стали. Кроме того, такой поднос можно прикрепить и к трубе, расположенной параллельно полу.

Порядок эксплуатации

Баллон заполняют отработкой на 2/3, поджигают лист бумаги, помещают его поверх масла и закрывают крышку печи. Как только температура внутри печи достигнет нужных значений, масло начнет испаряться, а пары воспламенятся.

Обратите внимание, что по технике безопасности нельзя ни в коем случае добавлять топливо в работающую печь.

Кроме того, легкогорючие материалы, такие как бензин и керосин, применять в таком агрегате тоже запрещено.

Когда топливо прогорит, а печь остынет, из нее удаляются остатки, а с крышки счищается сажа, постучав по ней.

Создание котла из листовой стали

Печи на отработке, изготовленные из стальных листов, пользуются спросом среди потребителей. Их достоинства в компактных размерах (70×50×35), небольшой массе, а также возможности подключения к отопительной системе дома. К тому же, такие конструкции вполне работоспособны в условиях отрицательных температур. На поверхности печи можно разогревать или готовить еду.

Для работы подготавливаются следующие расходники и инструментарий:

• листовая сталь – 2 листа по 4 и 6 мм толщиной;
• дымовая труба длиной от 4 м, внутренним сечением 10 мм, стенками 4-5 мм толщиной;
• стальная, медная или жестяная труба для горелки;
• 4 металлических уголка высотой 20 см;
• сварочный аппарат с электродами;
• болгарка;
• напильник, молоток;
• рулетка, уровень;
• чертежи.

Порядок изготовления печи из листов стали

Прежде всего, нужно подобрать подходящий детальный чертеж с размерами. Согласно ему изготавливают заготовки для печи.

Элементы емкости для топлива изготавливают из стали толщиной 4 мм, а вот крышку резервуара и дно топливной камеры нужно делать из 6 мм стали.

Стальной лист укладывают на плоскую поверхность, наносят на него разметку и болгаркой вырезают детали нужного размера. Окалину и наплывы счищают надфилем.

Из стали 4 мм толщины вырезают полоску 115 мм ширины, которую на станке сгибают в трубу сечением 34-34,5 см. Концы листа заваривают сваркой – это будет труба резервуара с маслом.

Крышку для емкости с маслом (круг сечением 34,5 см) вырезают из такой же стали. Эту крышку нужно приварить к трубе. Кроме того, на нее приваривают 4 ножки из уголков.

Полоску шириной в 6 см вырезают из стали 6 мм толщины. Эту полоску скручивают в кольцо сечением 35,2 см. Из той же стали вырезают круг такого же диаметра, как и кольцо (35,2 см). В центре круга прорезают отверстие сечением 10 см для дымовой трубы. Отступив от него 4 см, вырезают еще одно отверстие, сечением 5-6 см для заливки масла. Подготовленный круг приваривают к кольцу. Это будет бак для заливки масла.

Из стали 6 мм толщины вырезают еще один круг сечением 35,2 см. Отступив немного от края круга, нужно прорезать отверстие 10 см в диаметре. Между центром круга и центральной точкой отверстия должно быть около 11 см. В это отверстие будет вставляться патрубок для стыковки с дымоходом.

Патрубок делают из 10 см трубы, его длина составляет 13 см.

Далее нужно вырезать прямоугольную пластину 7 см в ширину и 33 см в длину из 6 мм стали. Она послужит перегородкой. Пластину приваривают внутри кольца сечением 35,2 см поближе к отверстию для патрубка. После этого в отверстие вставляют выхлопной патрубок 13 см в высоту.

Следующий шаг – изготовление горелки. На трубе в нижней части нужно проделать 48 отверстий 9 мм в диаметре, расположив их в 6 рядов по 8 штук в каждом с отступом между ними в 6 см.

Эту трубу вставляют в крышку резервуара для масла, которую вырезали из 4 мм стали. Важно удостовериться, что труба стоит ровно и плотно. Если потребуется, подогнать уровень можно болгаркой и напильником. После этого детали сваривают между собой, а швы зачищают.

В бак для заливки масла вставляют выхлопной патрубок 16 см длины.

Теперь верхнюю и нижнюю части резервуара можно соединить, но не сваривать – просто вставив друг в друга. Для прочности поверх емкости надевают уплотнительное кольцо сечением 35,4 см. Уровень поможет проверить горизонтальность конструкции и точность состыковки деталей.

Далее приваривают трубу горелки к баку для заливки масла. С другой стороны к ней нужно приварить конструкцию, соединенную кольцом. Прежде чем начинать сварку, стоит проверить уровни и правильность монтажа элементов. Поверх отверстия для заливки масла нужно приделать круглую задвижку.

Труба 4 м в длину послужит дымоходом. За пределами дома дымоход должен быть расположен только вертикально, чтобы в него не задувал ветер.

Обратите внимание, что в горизонтальной плоскости монтировать дымоход нельзя. При условии, что дымоход слишком длинный, его можно зафиксировать кронштейнами или стальными отводами.

Как пользоваться печью

Чтобы задекорировать печь и сделать ее более привлекательной внешне, можно изготовить специальную краску. Пропорции ингредиентов такие: на 500 г жидкого стекла понадобится 200 г пудры алюминия и 20 г мела. Краски получается много, так что можно пропорционально уменьшить количество ингредиентов.

После интенсивного встряхивания все компоненты перемешиваются, и краску можно смело наносить на печь обычной кистью.

Обратите внимание на ряд правил безопасности в процессе эксплуатации печи:

• устанавливать агрегат нужно подальше от сквозняков;
• недалеко от печи нельзя оставлять легко воспламеняющиеся предметы и вещества;
• со всех сторон печи должно быть около 50 см зазора;
• важно избегать попадания воды в емкость с маслом, поскольку это приведет к расплескиванию кипящего топлива через горелку;
• дымоход должен быть герметично соединен с агрегатом;
• топливом для такой печи может быть только техническое масло.

Прогрев печи до рабочих температур происходит в течение 5 минут. В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения.

Обратите внимание, что горящую печь без надзора оставлять нельзя.

как сделать печку на отработанном масле, масляная печь, котел на отработке

Содержание:

• 1 Как это работает
• 2 Как пользоваться печью
• 3 Дно камеры топливника и горелка
• 4 Как чистить печь?
• 5 Дно камеры топливника и горелка
• 6 В чем разница между конвектором и радиатором
• 7 Делаем пиролизную печь на отработке
• 8 Заводские печи, их характеристики и особенности
• 9 Принцип работы печи на отработанном масле
• 10 Как сварить простую печь
  • 10.1 Делаем капельный отопитель
• 11 Основные разновидности печей

Как это работает

Та часть баллона, которая была срезана изначально, будет использована как емкость для отработки. Не забывайте о том, что использовать вместо масла керосин или бензин нельзя ни в коем случае – это чревато взрывом. При желании, вы можете использовать готовую конструкцию не только для обогрева помещения, но и в качестве плиты для готовки еды. Достаточно приварить стальной прямоугольник к крышке.

Две трети емкости заполните маслом, для розжига можно добавить чуть-чуть керосина или бензина, подойдет и тряпка, смоченная в одной из этих жидкостей. Спустя 3-5 минут весь бензин выгорит и работать начнет, непосредственно, отработка.

После окончания эксплуатации следует почистить (хотя бы частично) сам баллон – достаточно хорошенько постучать крышкой сверху по конструкции, чтобы весь нагар отпал.

Как пользоваться печью

Чтобы задекорировать печь и сделать ее более привлекательной внешне, можно изготовить специальную краску. Пропорции ингредиентов такие: на 500 г жидкого стекла понадобится 200 г пудры алюминия и 20 г мела. Краски получается много, так что можно пропорционально уменьшить количество ингредиентов.

После интенсивного встряхивания все компоненты перемешиваются, и краску можно смело наносить на печь обычной кистью.

Обратите внимание на ряд правил безопасности в процессе эксплуатации печи:

устанавливать агрегат нужно подальше от сквозняков;
недалеко от печи нельзя оставлять легко воспламеняющиеся предметы и вещества;
со всех сторон печи должно быть около 50 см зазора;
важно избегать попадания воды в емкость с маслом, поскольку это приведет к расплескиванию кипящего топлива через горелку;
дымоход должен быть герметично соединен с агрегатом;
топливом для такой печи может быть только техническое масло.

Прогрев печи до рабочих температур происходит в течение 5 минут. В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения.

Обратите внимание, что горящую печь без надзора оставлять нельзя.

Дно камеры топливника и горелка

Из стали дно вырезал Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

• беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
• убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
• с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
• достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

В чем разница между конвектором и радиатором

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

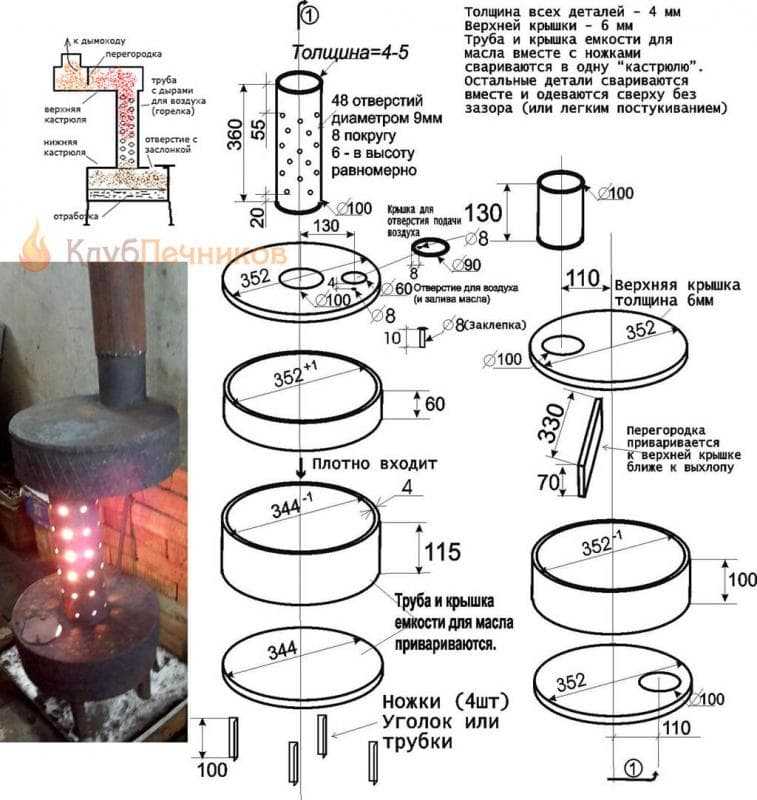

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

• Емкость для масла с крышкой и заслонкой;
• Камера сгорания/пиролиза;
• Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Заводские печи, их характеристики и особенности

На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.

Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.

Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.

В конструкции данного агрегата присутствует встроенный бак, в который помещается до 8 литров топлива.

Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.

Жар МС-25 может работать как на отработанном масле, так и на солярке.

Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м. При этом максимальный расход составляет до 4,5 л/час. Печка достаточно большая, весит она 130 кг и требует наличия хорошего дымохода. Температура поступающего в отапливаемые помещения воздуха составляет +50-70 градусов.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

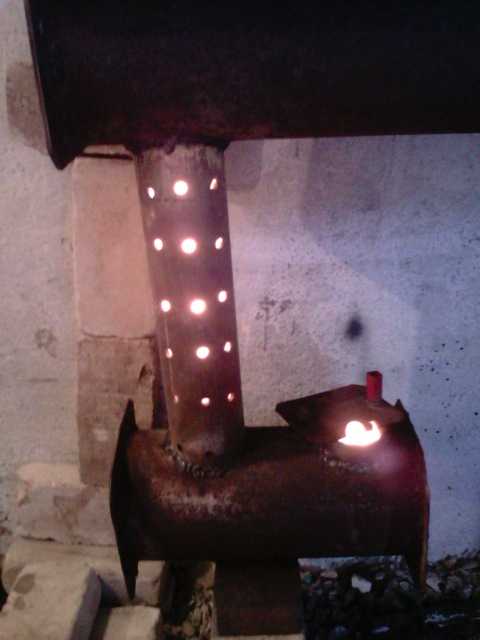

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Как сварить простую печь

Если говорить о простом отопителе, то подробный чертеж дает полное представление, что нужно сделать, чтобы собрать ее самостоятельно. Для этого потребуется металлопрокат, труба, лист железа. Инструменты – дрель, резак, сварочный аппарат. Чуть сложнее изготовить гнутый дожигатель, который необходим для работы печи с большей производительностью. За стандарт принят угол в 90 градусов. Больше можно, острее нет. Достигаемый эффект прост – удержание горячего отработанного воздуха.

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18h22T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

• Максимально простая конструкция;
• Практически полное сжигание топлива;
• Выделение большого количества тепла;
• Универсальность использования печки;
• Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму. За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

Дата: 25 сентября 2020

Китай Производитель линии по производству баллонов для сжиженного нефтяного газа, Линия повторной проверки баллонов для сжиженного нефтяного газа, Поставщик сварочного аппарата для газовых баллонов

Горячие продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Новое поступление

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Популярные продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Основные продукты:	Линия по производству баллонов для сжиженного нефтяного газа , Линия повторной проверки баллонов сжиженного нефтяного газа , Сварка газового баллона . ..
	Зарегистрированный капитал:	2000000 долларов США
	Площадь завода:	>2000 квадратных метров
	Сертификация системы менеджмента:	ИСО 9001
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: 1–3 месяца Время выполнения заказа в межсезонье: 1–3 месяца

Основанная в 1983 году, компания Taizhou Yuehai до 2006 года называлась Hualian Mechanical and Electrical Factory, которая является первым частным предприятием, разработавшим и производившим полную линию по производству и повторной проверке баллонов для сжиженного нефтяного газа в Китае.

Наша компания расположена в районе Цзянъянь города Тайчжоу провинции Цзянсу, Китай, в 280 км от международного аэропорта Шанхая Пудун. Есть 42 сотрудника, 3 инженера-конструктора, 3 инженера по контролю качества, 2 инженера по литью и 24 старших техника.

Производство …

Просмотреть все

Мастерская

4 шт.

Мастерская

Мастерская

Мастерская

Мастерская

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

г-н Чжу

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Газовая печь – Инженерный завод Рави

2 500,00 – 4 800,00 долларов США



Почему наша газовая печь?

• От выбора размера кирпичей до укладки их с помощью одеял в готовую печь, есть несколько важных факторов и принципов, которые необходимо учитывать, прежде чем мы начнем строить вашу газовую печь. Он включает в себя расчет размера дымохода и дымохода.
• Разработан для достижения более эффективной экономии энергии и времени.
• В наших печах Упрощенная сеть между Pottery Ware, Gas & Wall.
• Специально разработанные горелки для печей с нисходящим потоком с энергоэффективностью и скоростью горения.
• Работа нашей печи заключается в полном сгорании топлива с минимальным содержанием воздуха.
• Печь с фронтальной загрузкой и нижней тягой.
• В нашей печи положение горелки зависит от размера расхода дымохода горелки и размера камеры для эффективного сжигания с экономией времени и энергии.





Артикул: REW09 Категории: Весь продукт, Керамическая газовая печь, Керамика и керамика Керамика и скульптура Керамическая газовая печь (СНГ)

Изображение	Вариант	Артикул	Цена	Статус	Склад	Количество	Добавить в корзину
	Внутренняя ширина 15 дюймов x глубина 15 дюймов x высота 18 дюймов — тяга вниз с регулируемым демпфером — на петлях с высокотемпературной изоляцией — 37 дюймов x 40 дюймов x 48 дюймов — рабочая темп. 1250 градусов Цельсия — макс. Темп. 1310 градусов Цельсия	1470	2500,00 $	по предварительному заказу	0		Добавить в корзину
	Внутренняя ширина 20 дюймов x глубина 20 дюймов x высота 24 дюйма — нижняя тяга с регулируемым демпфером — на шарнирах с высокотемпературной изоляцией — 42 x 46 x 54 дюйма — рабочая темп. 1250 градусов Цельсия — макс. Темп. 1310 градусов Цельсия	1471	3000,00 $	по предварительному заказу	0		Добавить в корзину
	Внутренняя ширина 24 дюйма x глубина 24 дюйма x высота 27 дюймов — Нижняя тяга с регулируемым демпфером — Шарниры с высокотемпературной изоляцией — 48 дюймов x 54 дюйма x 60 дюймов — Рабочая темп. 1250 градусов Цельсия — макс. Темп. 1310 градусов Цельсия	1472	3 200,00 $	по предварительному заказу	0		Добавить в корзину
	Внутренняя ширина 30 дюймов x глубина 30 дюймов x высота 36 дюймов — тяга вниз с регулируемым демпфером — на петлях с высокотемпературной изоляцией — 52 x 58 x 62 дюйма — рабочая температура 1250 градусов Цельсия — максимальная температура 1310 градусов Цельсия	1473	3800,00 $	по предварительному заказу	0		Добавить в корзину
	Внутри 36 дюймов Ширина x 36 дюймов Глубина x 42 дюйма Высота — Нижняя тяга с регулируемым демпфером — На шарнирах с высокотемпературной изоляцией — 56 дюймов x 60 дюймов x 72 дюйма — Рабочая температура 1250 градусов Цельсия — Максимальная температура 1310 градусов Цельсия	1474	4000,00 $	по предварительному заказу	0		Добавить в корзину
	Внутри 36 дюймов Ширина x 42 дюйма Глубина x 42 дюйма Высота — Нижняя тяга с регулируемым демпфером — На шарнирах с высокотемпературной изоляцией — 60 x 72 дюйма x 72 дюйма — Рабочая темп. 1250 градусов Цельсия — макс. Темп. 1310 градусов Цельсия	РЭВ09	4800,00 $	в наличии	1		Добавить в корзину

• Описание
• Дополнительная информация

Изоляция   : Высокотемпературные одеяла из керамической ваты.

Очаг    : Огнеупорные кирпичи с теплоизоляционными кирпичами.

Дымоход   : Нижняя тяга сзади с регулируемым демпфером (Даже небольшая регулировка демпфера в любом направлении может изменить атмосферу с нейтральной на восстановительную или окисленную.)

Дверь    : На петлях с высокотемпературной изоляцией : 1250 градусов по Цельсию. Максимальная темп. : 1310 градусов по Цельсию

Поставляется с современной собственной газовой горелкой с регулятором давления и манометром, стеклянным отверстием для глазной пробки.

Цифровая темп. Индикатор с термопарой.

Предназначен для жаропрочного и герметичного корпуса. Наши печи предназначены для экономии энергии и времени обжига с затратами.

(баллоны для сжиженного нефтяного газа и полки для печи не включены в цену)

ГАЗОВАЯ ПЕЧЬ С НИЖНЕЙ ТЯГОЙ И ПЕРЕДНЕЙ ЗАГРУЗКОЙ.

Для газового баллона



Перед покупкой любой газовой печи необходимо учитывать следующие моменты:

• Горелка и заслонка могут значительно повлиять на способность газовой печи к окислению или восстановлению благодаря своей конструкции.

  No related posts.
