Как правильно паять паяльником — как научится самостоятельно паять алюминиевые, медные провода паяльником?
Эта статья поможет вам узнать, как правильно паять паяльником, если вы не держали его в руках до этого. Паяльник – действительно нужная вещь, если вы радиолюбитель, системный администратор, хотите самостоятельно чинить домашнюю электронику или если хотите научиться чему-то новому и полезному.
Важно понимать, что если вам уже сегодня нужно перепаять провода в бытовой технике или спаять материнскую плату в компьютере, прочтения одной статьи будет явно недостаточно. Несмотря на кажущуюся простоту, работа с паяльником – это почти искусство, требующие внимательности, опыта и наличия твердой руки. Прежде чем что-то паять для провода, имеющего ценность, стоит изрядно попрактиковаться на расходном материале.
Принцип работы паяльника
Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры ( 300 и выше градусов ).
Паяние – это процесс всасывания специального вещества (припоя). Оно имеет температуру плавления ниже, чем у провода для спаивания.
Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.
Паяльник и инструменты, необходимые для работы
Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:
- Сам паяльник
- Специальная подставка
- Припой
- Флюс
- Дополнительные инструменты
Паяльник
Есть много самых разных моделей, необходимых для решения широкого спектра технических проблем. Но главный критерий – мощность. По мощности они разделяются на несколько типов:
- 3-10 Вт.
Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем - 20-40 Вт. Относятся к категории «бытовых» или радиолюбительских. С их помощью можно как припаять провод, так и транзистор или другую деталь
- 60-100 Вт. Если провода, требующие пайки, очень толстые, подойдет именно этот тип. Он часто используется автолюбителями или профессиональными механиками
- 100 Вт и более. Таким паяльником можно спаять как толстый провод, так и кастрюлю или даже радиатор автомобиля. Они используются только профессионалами, и по понятным причинам неприменимы в быту
Это самые маломощные модели. Они предназначены для пайки самых маленьких и чувствительных микросхем Если вы планируете заниматься припайкой радиодеталей, достаточно будет 25 ватного инструмента. Чтобы припаять обычной провод, мощности должно хватить, но для использования в быту стоит подобрать модель в 35 Вт и выше.
Подставки часто продаются в комплекте. Они не только сохраняют рабочий стол от пятен припоя, но и позволяют всегда контролировать положение инструмента. В работе он должен находиться на краю стола. Важно следить за сетевым проводом.
Припой
В этом специальном легкоплавком сплаве, как правило, используются вещества:
- Олово
- Свинец
- Кадмий
Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления до 80 градусов, а наиболее устойчивые – свыше 900.
В быту рекомендуется использовать припой марки
Флюс
Так называется специальное вещество, выступающее связующим звеном между припоем и металлом провода. Он помогает адгезии (приставанию) припоя, и успешно защищает его от окисления и помогает обезжириванию. Наиболее популярная марка – ЛТИ 120.
При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно 60 на 40% ) и тщательно взболтать.
Дополнительный инструмент
- Кусачки. Ими откусывается провод, снимается изоляция, поддерживается деталь при работе
- Напильник – для очистки нагревающейся части паяльника
- Скальпель с пинцетом. Они помогут не обжечь пальцы при работе с мелкими деталями
Приступая к работе

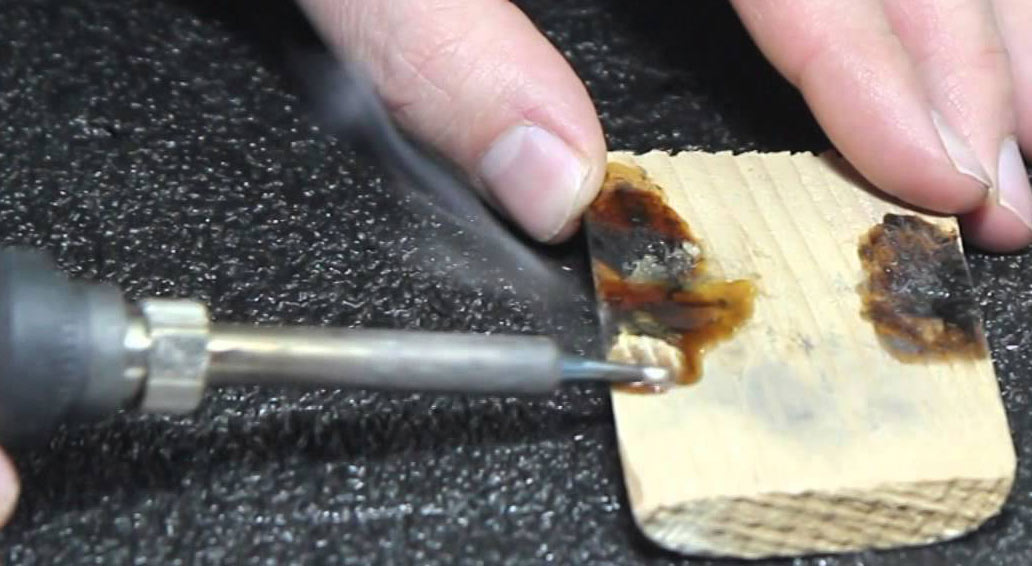

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть на 15-20 минут. При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.
После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться.
Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.
Как припаять провод: процесс
Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.
Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.
Во время работы стоит помнить ряд правил:
- Спайка должна быть быстрой
- Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
- Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным
Как паять провода более надежно? Следует скрутить их перед началом процедуры.
Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.
Техника безопасности
Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:
- Освободите рабочую поверхность от посторонних предметов
- Уберите из комнаты излишне любопытных детей и животных
- Следите за шнуром – задев его ногой или рукой, есть риск ожога
- Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
- Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
- Каждый раз следует брать припоя не больше, чем на 2 пайки . Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему
Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхемуСоблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.
Качественно припаять провода
От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:
- Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
- При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
- Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку
С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо.
Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.
Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.
Как качественно паять паяльником?
Лучший способ научиться делать что либо – практиковаться. Паяние не исключение. Есть ряд упражнений, помогающих освоить этот, безусловно, сложный, но полезный инструмент.
Следует взять голый или изолированный провод (чтобы попрактиковаться в снятии изоляции) и разрезать его на 12 одинаковых кусков. Чтобы они получились не слишком мелкими, оптимальная длина – 30-40 сантиметров (до разрезки).
После нарезки следует взять паяльник и составить из этих заготовок куб, пользуясь только паяльником и плоскогубцами. Это позволит вам почувствовать инструмент и приловчится к сего использованию. Потом готовый остывший куб следует взять в ладонь и сжать в кулак. Работа удовлетворительна, если спайки останутся целыми. Это можно практиковать для поддержания навыков на высоком уровне, даже если вы – опытный специалист, и уверены в себе.
Второй способ тренировки работы с паяльником требует тонкой проволоки и зачищенного кабеля. Его нужно обмотать вокруг проволоки, а потом аккуратно спаять, пользуясь паяльником и плоскогубцами. Следует практиковаться, пока не получится паять качественно провода с первого раза. После этого стоит приступать к нормальной ответственной работе.
Регулярная практика позволит очень быстро достичь значительного прогресса в пайке. Уже в скором времени вы сможете самостоятельно починить радио, проводку (соблюдая правила осторожности) или другую домашнюю технику.
Но до этого стоит доверить это дело специалистам, чтобы не рисковать дорогими предметами.
Для чего дома нужен паяльник
Для чего дома нужен паяльник — совет от компании FIT- Паяльник
- Применение
- Нагревательные элементы
- Нагреватель состоит из нихромовой проволоки
- Керамический нагреватель
- Импульсный нагреватель
- Индукционный нагреватель
Пайка металлов
Этот способ соединения металлов известен уже очень давно, с древних времен. Пайку использовали еще в Древнем Египте, Греции и Риме (найдены паяные металлические предметы). Удивительно, но с давних времен сама технология пайки изменилась не очень сильно, зато появилось множество приспособлений для осуществления этого процесса (современному паяльному оборудованию посвящена отдельная статья).
В данной статье рассмотрим особенности такой операции как пайка, разберем ее виды.
Итак, пайка – это способ соединения металлов с помощью припоя, который вводится между ними. Припой заполняет пространство между соединяемыми элементами, застывает и обеспечивает надежную неразъемную фиксацию. Во время пайки припой нагревают до температуры, которая выше, чем температура его плавления, но ниже температуры плавления соединяемых металлов. Жидкий припой под действием капиллярных сил заполняет все пространство, происходит взаимодиффузия металлов.
Припои для пайки должны обладать следующими свойствами: высокая прочность при любых температурах, герметичность, электропроводность, устойчивость к коррозии, теплопроводность, хорошее смачивание (смачивание – явление, где частицы твердых веществ и жидкости, их смачивающей образуют связи более прочные, чем связи частиц самой жидкости), отсутствие несовместимости с металлами, которые требуется соединить, соответствие содержания токсичных металлов допустимым значениям.
В зависимости от того, какая температура плавления свойственна припою, различают мягкие (легкоплавкие) и твердые (тугоплавкие) припои. Температура плавления мягких припоев до 450 градусов С, а твердых – выше 450.
К легкоплавким припоям можно отнести оловянно-свинцовые. Олово и свинец могут входить в состав припоя в разных пропорциях. Прочность таких припоев не очень высока, их использую для соединения деталей, не подвергающихся нагрузкам и высоким температурам. Если приходится применять такой припой для спайки деталей, которые будут испытывать нагрузку, то площадь соприкосновения элементов следует увеличить. Данными припоями часто паяют электросхемы и провода, а также используют для бытовых нужд.
К тугоплавким можно отнести припои на основе серебра и меди. Припои из чистой меди применяют в основном для пайки стальных изделий. Медно-цинковые припои вообще используют довольно редко в связи с низкими механическими свойствами. Медно-фосфористые припои могут в некоторых случаях заменять серебряные, используют их для пайки латунных и медных изделий, не подвергающихся ударам, вибрации.
Самыми качественными считаются серебряные припои.
Выше были перечислены самые популярные виды припоев, однако существует еще множество других разновидностей, предназначенных для пайки редких материалов (например, никелевые, золотые, магниевые).
Припои могут выпускаться в разнообразных формах: в виде фольги, проволоки, таблеток, гранул, порошка, пасты.
Как правило, пайка не обходится без флюсов. Флюсы – это вещества, с помощью которых с поверхности металлов, которые подлежат пайке, удаляется оксидная пленка, препятствующая контакту основного металла и припоя. Для каждого вида пайки применяется определенный флюс. Часто флюс входит в состав готового припоя.
Виды пайки.
Классификация видов пайки очень обширна, так как классифицировать эту операцию можно по множеству параметров. Особо значимой считается классификация пайки по температуре плавления припоя. Выделяют низкотемпературную и высокотемпературную пайку. Низкотемпературная пайка достаточно проста в исполнении, ее возможно применять для соединения миниатюрных элементов..jpg)
Данный вид является ведущим в создании электронных изделий. Высокотемпературная пайка используется там, где необходима особая прочность соединений, то есть в изделиях, которые испытывают разного рода нагрузку.
Инструмент
Паяльное оборудование
После изобретения электрического паяльника, появились новые разновидности этих устройств. В статье рассмотрим наиболее популярные виды паяльного оборудования, а также особенности их применения.
Такая технологическая операция как пайка существовало уже в древние времена. Египтяне успешно изготавливали металлические украшения, применяя примитивные паяльные приспособления. Римляне вообще использовали пайку для соединения труб общей протяженностью более 400км – удивительные масштабы даже для современного человека. До 20 века применялись медные и газовые паяльники, электрическое устройство появилось позже, а придумал его немецкий изобретатель Эрнст Сакс. После изобретения электрического паяльника, развитие оборудования для пайки пошло резко вверх.
Появились новые разновидности эти устройств.
Пожалуй, самым популярным инструментом для пайки является паяльник. Данное устройство используют и в быту, и на производстве. Классифицировать паяльники можно по конструкции, типу потребляемой энергии, способам передачи тепла, мощности, форме жала и другим параметрам.
Электрические паяльники
Этот инструмент устроен довольно просто: в корпусе находится нагреватель (нихромовый, керамический), нагрев которого происходит от электрической энергии. Рабочей частью у такого паяльника является жало, с помощью которого и происходит пайка. Нихромовый нагреватель, как правило, выполнен в виде спирали, через которую проходит ток низкого напряжения. Керамический нагреватель – это стержень, с подведенным к контактам напряжением. Паяльники с керамическим нагревателем надежнее, нежели с нихромовым, к тому же обладают механизмом регулировки мощности и температуры, а также нагреваются быстрее.
Существуют еще индукционные и импульсные паяльники.
В первом варианте нагрев происходит благодаря катушке индуктора. Наконечник в таком паяльнике имеет особое ферромагнитное покрытие, в котором катушка индуктора создает магнитное поле, и от наведенных токов сердечник разогревается. Достигнув определенного температурного значения, покрытие теряет свои свойства, и сердечник перестает греться, а как только температура снижается – магнитные свойства снова восстанавливаются – таким образом, температура жала поддерживается автоматически.

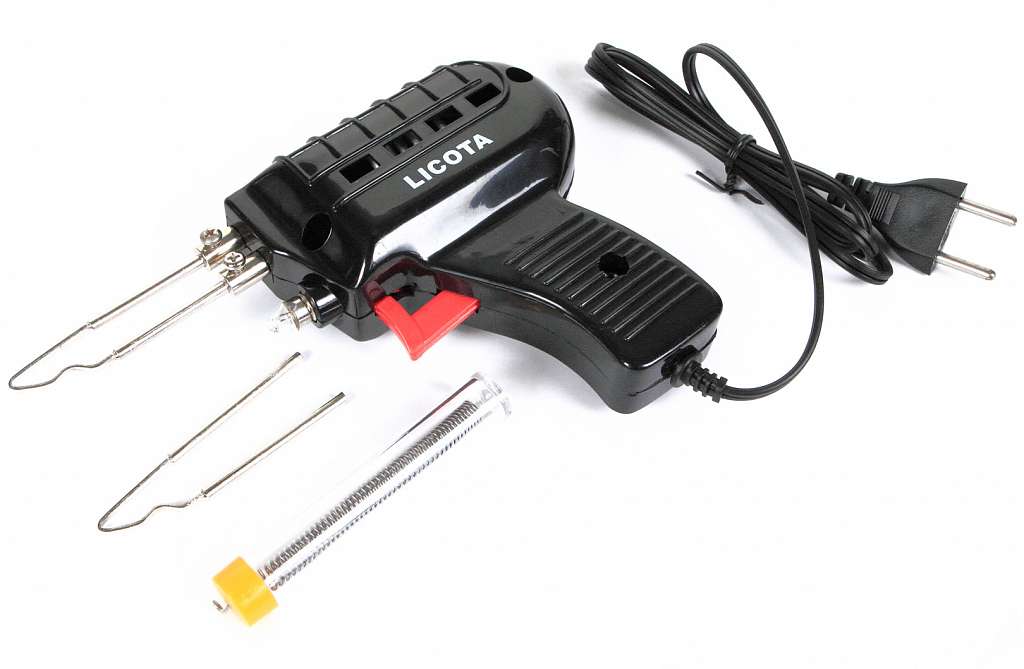

Импульсные паяльники отличаются мгновенным разогревом. Кнопка пуска нажимается при включении и удерживается в дальнейшей работе. Как только кнопка отпускается – паяльник охлаждается. Такие инструменты обычно оснащены регуляторами температуры и мощности.
Электрические паяльники чаще всего используются в быту. Цена на эти инструменты относительно невысока.
Газовые паяльники и газовые горелки
Газовые паяльники широко используются там, где нет электричества (часто применяются на строящихся объектах монтажниками, электриками).
Как следует из названия, работают газовые паяльники от газа. Конструкция этого инструмента включает в себя газовую горелку, емкость для газа, насадку и кнопку для розжига. Перед тем, как начать работу, вентиль, который контролирует подачу газа, открывается, и топливо поступает в сопло, после этого происходит розжиг. Длина пламени и температура, как правило, регулируются.

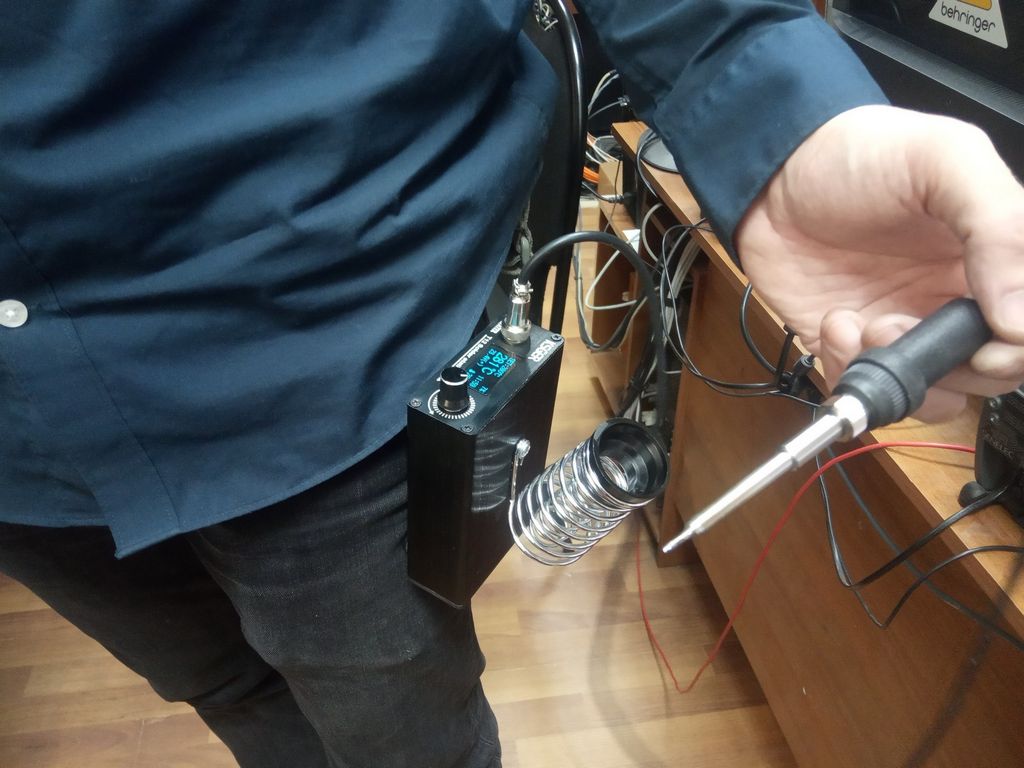

Паяльные станции
Паяльные станции в отличие от простых паяльников можно уже отнести к профессиональному оборудованию. Возможностей у такого устройства значительно больше. Выделяют следующие виды паяльных станций:
термовоздушные
контактные
инфракрасные
демонтажные
Подробнее особенности вышеперечисленных паяльных станций будут описаны в отдельной статье.
Паяльные станции
Паяльные станции являются наиболее усовершенствованной формой паяльного оборудования, применяются в основном в профессиональной среде, а не для домашних нужд.
Как правило, паяльная станция представляет собой следующий комплект устройств: блок электронной регулировки, непосредственно паяльник, подставка под паяльник, очиститель паяльных головок. Это минимальная комплектация подобных станций. Также в комплект могут входить: фен, источники теплового излучения (узконаправленный и мощный), термопинцеты, пневматические агрегаты. В зависимости от комплектации и назначения можно классифицировать это оборудование. Рассмотрим основные виды паяльных станций и их предназначение.
Контактные паяльные станции.
Эти устройства не отличаются от обычных паяльников принципом действия, однако лишены некоторых недостатков последних. Системы регулировки и термостабилизации, которыми оснащены станции, делают работу максимально комфортной. Как правило, мощность таких приборов не более 60 Вт. Используются они для свинцовой пайки.
Между тем, бессвинцовая пайка становится все популярнее, и здесь хорошо подойдут контактные паяльные станции для бессвинцовой пайки.
Отличаются они от обычных контактных станций более высокой мощностью (до 160 Вт). В таких станциях время стабилизации температуры максимально минимизировано. Следует отметить, что бессвинцовые паяльные станции вполне можно применять при работе со свинцовыми припоями.
Бесконтактные паяльные станции.
Так как применение контактной пайки во многих работах недопустимо, существуют следующие виды бесконтактных паяльных станций:
термовоздушные
демонтажные
инфракрасные
Термовоздушные паяльные станции.
Это бесконтактное паяльное оборудование, пожалуй, самое распространенное. Принцип работы этого устройства заключается в следующем: воздушный поток, созданный компрессором или турбиной, проходит через нагревательный элемент и достигает необходимой температуры. В зону пайки подается уже горячая струя воздуха. Мощности подобных станций хватает для работы и со свинцовыми, и с бессвинцовыми припоями.
Воздушный поток в таких паяльных станциях может подаваться компрессорным и турбинным способом.
Эти приборы часто применяются для ремонта бытовой техники, мобильных телефонов. Существуют комбинированные модели термовоздушных станций, включающие в себя паяльник и фен.
Демонтажные паяльные станции работают также от компрессора, только воздух в них всасывается, а вместе с ним всасывается разогретый припой.
Инфракрасные паяльные станции.
Бесконтактная пайка выполняется в данном случае с помощью инфракрасного излучения. В компьютерных сервисных центрах именно инфракрасные станции вытеснили все остальные, так как обладают такими преимуществами:
гарантируют равномерный локальный нагрев
не требуют использования множества сопел
компоненты, которые подвергаются пайке не испытывают воздействия воздушного потока
Паяльник конструктивно разработан таким образом, чтобы легко расплавить и точно подать олово или припой в узел. Существуют следующие модификации инструмента: газовые, инфракрасные, термовоздушные. В быту, обычно применяют электрические модели.
Классифицируют их по типу нагревательного элемента, так как от него зависит мощность и рабочие свойства паяльника.
Как видно по нашему каталогу — универсальная мощность для бытовых нужд — 40-60 Вт. Но нужно помнить, что для пайки микросхем это очень много!
Тем не менее пригодиться он может:
- для пайки проводов и электроудлинителей
- для пайки и замены радиодеталей в бытовой технике

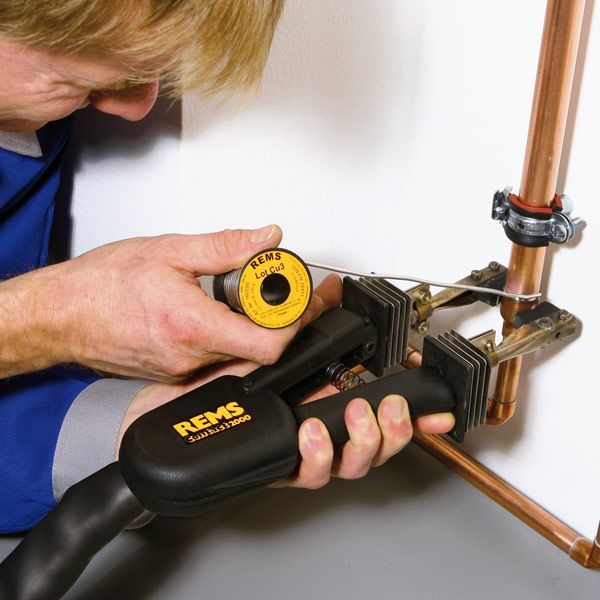

- для ремонта светильников, светодиодов, тонкостенных труб
- для быстрого прожига отверстий в пластике или отрезке лишних деталей.
Самая важная деталь в паяльнике — жало, оно бывает:
- медное — к нему хорошо прилипает припой, но его нужно постоянно зачищать
- металлическое с никелевым покрытием — удобно при ювелирной работе с мелкими деталями
Самый простой и дешевый нагреватель состоит из нихромовой проволоки, которая намотана на изоляционный материал.
Мощность инструмента колеблется в пределах от 30 до 60 Вт. Модели подходят для работы с низкоплавкими припоями, оловом. Например, паяльник 60485–60486 (марка КУРС). В категории есть модели с прямым и скошенным жалом. Рукоятка изготовлена из хорошо отшлифованного дерева.
Керамический нагреватель. Выполнен из керамического стержня, к которому подведено напряжение. Физические свойства обожжённой глины способствуют быстрому разогреву жала, широкому диапазону изменения рабочей температуры и мощности. Например, паяльник электрический 60464 (марка MOS). Мощность – 60 Вт. Максимальная температура нагрева – 350°С.
Импульсный нагреватель. Например, паяльник электрический импульсный 60474М (марка MOS). Для включения модели требуется нажатие и удержание курка. Происходит стремительный прогрев рабочей части. По окончании работы кнопку отпускают, и паяльник охлаждается.
Электрическая схема импульсного нагревателя содержит преобразователь и трансформатор.
Медный наконечник также является токонесущим элементом, присоединён к вторичной обмотке трансформатора. Техническое решение обеспечивает большой ток и быстрый нагрев. Паяльник используют для пайки электроники и сравнительно крупных деталей.
Следующий вариант – это индукционный нагреватель. Он состоит из элементов:
- Катушка индикатора;
- Сердечник с ферримагнитным напылением.
Разогрев головки происходит под воздействием магнитного поля с наведёнными токами. При получении оптимальной температуры ферромагнит теряет магнитные свойства, нагрев сердечника прекращается. При понижении температуры свойства восстанавливаются, накал возобновляется. Так происходит автоматическое поддержание температуры без применения термодатчика.
Среди широкого многообразия можно легко выбрать модель, ориентируясь на мощность и назначение.
Прежде пайка была мало производительным трудом. Кроме того, создавалась опасная пожарная ситуация, древний паяльник нагревали на открытом огне.
С появлением современных технологий этот метод нагрева полностью забыт, ушёл в прошлое.
Лучшие паяльники 2022 года
Мы можем получать комиссию за ссылки на этой странице, но мы рекомендуем только те продукты, которые мы поддерживаем. Почему стоит доверять нам?
Паяльник подобен электроинструменту в том смысле, что с его помощью можно делать то, что иначе было бы невозможно. Инструмент используется для расплавления припоя, который при охлаждении соединяет электрические контакты. Это часто необходимо делать при ремонте бытовой электроники, и ту же функцию она выполняет для электроники музыкальных инструментов, бытовой техники, электроинструментов, а иногда даже силового оборудования. И после небольшой практики пайки вы можете совместить свои навыки с работой по дереву. Например, вы можете собрать классическую электрогитару (например, ту красавицу, которую мы сделали для нашего праздника 19 сентября).90 выпуск) или очаровательный bluetooth-динамик.
А если вам не по душе деревообработка, а дроны, вам особенно пригодится паяльник для ремонтных работ.
Взгляните на краткую информацию о лучших паяльниках, а затем прокрутите вниз, чтобы найти информацию, которую следует иметь в виду при покупке собственных и наших подробных обзоров этих моделей.
Лучшие паяльники
- Лучший в целом: Schneider 58005
- Самый портативный: Craftsman CMCE040
- Лучший температурный набор: Ryobi PCL946B
- Дол. Год
- Как начать паять
- Лучшие инструменты 2022 года
Паяльник должен быть таким, чтобы его было удобно держать в руке, как если бы он был большая ручка. Для электроники вам нужен тонкий игольчатый наконечник, который поможет направить тепло (и припой) именно туда, где вам это нужно. Это вишенка на торте, если вы можете приобрести утюг с небольшим набором насадок или иметь насадки в качестве аксессуаров.
Если вы переходите к пайке продвинутой электроники, вам нужно будет видеть показания температуры, как для факта нанесения припоя, так и для предотвращения отпайки близлежащей электроники. То есть вы не хотите применять больше тепла, чем вам нужно, чтобы предсказуемо расплавить припой. Для длительных сеансов на паяльном столе ищите мягкий и гибкий электрический провод от утюга. Жесткий шнур — лишнее препятствие для вашей работы.
Если, однако, все, что вы делаете, это время от времени ремонтируете какую-то базовую электронику, то подойдет практически любой паяльник. Пока утюг имеет достаточно длинный шнур, чтобы вы могли добраться туда, где вам нужно работать, имеет разумный регулятор температуры и поддерживает достаточно стабильную температуру в течение нескольких минут, это все, что вам нужно.
Как мы тестируем
Решая, какие паяльники тестировать, мы исходили из широкого ценового диапазона, который показался бы привлекательным для непрофессионалов.
Помимо стоимости, мы искали функции, которые мы хотели бы видеть в утюге по разумной цене, достаточную мощность для выполнения широкого спектра работ и простоту, которая делает утюг доступным для тех, кто не выполняет эту работу каждый день.
Мы получили две беспроводные модели и одну проводную. В нашей оценке мы припаивали деликатную электронику дрона, а для более жестких испытаний наносили расплавленный припой на одножильный и многожильный провод 14-го калибра. Мы также использовали процесс, известный как лужение, когда вы наносите тонкий слой расплавленного припоя. Вы «лужите» наконечник утюга, чтобы подготовить его к пайке, или вы «лужите» две части электрических компонентов, которые вы хотите соединить, расплавляя их луженую поверхность. Это может быть как надежной проверкой возможностей паяльника, так и способом оценить его способность выполнять эту работу более аккуратно, его способность выдерживать высокие температуры и способность поддерживать постоянную температуру.
Наши тесты также предназначены для того, чтобы помочь нам выяснить, способен ли утюг поддерживать более высокую температуру, чем обычно требуется при ремонтных работах. Мы также включали и выключали машины, припаивали, очищали и заново заливали их лужением, а затем еще немного припаивали, пока не убедились, что машины работают хорошо.
Все инструменты, протестированные здесь, выполнят базовую пайку, необходимую для домашнего ремонта. Нас особенно впечатлила портативность беспроводных моделей. Если вам может понадобиться выполнить ремонт электроники в дороге, упакуйте эти инструменты и аккумулятор.
Мы также включили несколько других многообещающих паяльников — Weller WE1010NA, Hakko FX888D-23BY и Chicago Electric 64056 — которые у нас еще не было возможности протестировать. Мы выбрали их, основываясь на надежности и послужном списке их производителей. Мы также искали хорошие цены на эти утюги, особенно если вы тот, кто переходит от базовой пайки к более сложной работе, будь то в школе, в качестве хобби или на работе.
Лучший в целом
Schneider 58005 Паяльник
Лучший в целом
Schneider 58005 Splering Iron
$ 120 в Harbour Freight
Кредит: Thomas HenggePros
- Превосходное значение
- Определенно регулируемая температура
Cons
7- .
Основные характеристики
| Напряжение: | 120 |
|---|---|
| Диапазон температур: | 302-986 градусов F 5 |
| Управление: | Электронные предустановки, настраиваемые с помощью кнопки |
Этот Schneider занял первое место в нашем тесте благодаря трем факторам: он очень хорошо паяется, он полностью оснащен красиво оформленной подставкой с показания температуры, и он поставляется с тремя наконечниками. В мире паяльных инструментов от известных брендов вы не найдете лучшего предложения.
Конечно, вы можете купить что-то по этой цене (или даже дешевле), но это исходит от Harbour Freight, известной компании в инструментальном бизнесе. Нам также понравились три предустановки температуры (392, 572 и 752 градуса по Фаренгейту). Все три из них регулируются в 5-градусных инструментах с помощью кнопок «Вверх» и «Вниз» справа от панели переключателя пресетов. Цифровая индикация на блоке управления кристально чистая. Небольшой, но приятной особенностью этого инструмента является небольшой лоток для губки в передней части подставки для утюга. В комплекте также идет небольшая губка и три насадки (одна на инструмент и две запасные). В целом, этот Schneider является отличным выбором и идеально подходит для домашних мастеров и студентов технических специальностей.
На большом цифровом индикаторе отображаются заданные значения температуры (кнопки 1, 2 и 3), а также пошаговые настройки температуры утюга с помощью стрелок.
Trevor RaabMost Portable
Craftsman CMCE040 Cordless Soldering Iron
Most Portable
Craftsman CMCE040 Cordless Soldering Iron
$49 at Amazon
Credit: Thomas HenggePros
- Very compact design
- Great tip
CONS
- лоток губки не особенно полезен
Ключевые спецификации
| Напряжение: | 20 |
|---|---|
ТЕМПЕРТА. Наберите |
CMCE040 очень хорошо паяет, безупречно лужит провода большого сечения и формирует соединения на деликатной электронике. Кроме того, он хорошо едет. Его легко разбить на составные части, которые помещаются в ящик для инструментов. Подставка для паяльника легко отсоединяется от блока управления. Разъедините две части, снимите аккумулятор с блока управления и спрячьте детали в наборе инструментов, который вы берете с собой в дорогу. Чтобы установить утюг, где бы вы ни находились, вставьте подставку обратно в блок управления, наденьте аккумулятор и дайте утюгу прогреться в течение 10–15 минут (в зависимости от установленной температуры).
CMCE040 был самым простым из трех протестированных нами утюгов. На самом деле, кроме кнопки включения/выключения в центре регулятора температуры, в нем нет ничего особенного. Нажмите кнопку, затем поверните ручку по часовой стрелке, чтобы увеличить температуру. Когда утюг достигает заданной температуры ручки, загорается зеленый светодиод на блоке управления.
На этом маленьком инструменте нет индикатора температуры, но мы думаем, что, немного потренировавшись, вы научитесь паять и демонтажировать. Поверните циферблат до упора вправо, и вы получите температуру наконечника где-то около 9 градусов.00 градусов. Нам понравилась портативность для ремонта дрона в полевых условиях, и мы предпочли его игольчатый наконечник немного более широкому наконечнику Ryobi (ниже).
Вставьте блок управления в любую 20-вольтовую батарею Craftsman, поверните ручку и подождите около 10 минут, прежде чем начинать пайку. Небольшой металлический поддон в верхней части блока управления предназначен для крошечной губки, которую Craftsman включает в комплект поставки CMCE040. Смочите губку и протрите ею кончик утюга.
Тревор РаабЛучший температурный циферблат
Ryobi PCL946B беспроводной паяльской железо
Лучший температурный циферблат
Ryobi PCL946B Беспроводная паяль
Основные характеристики
| Напряжение: | 18 |
|---|---|
| Диапазон температур: | 400-900 градусов по Фаренгейту |
| Управление: | Циферблат |
Сильные стороны PCL946B заключаются в том, что он хорошо паяется, а его температура легко считывается, что делает его циферблатом удобным для чтения.
В самом дальнем левом углу циферблата на лицевой стороне блока управления напечатано 400 F; Крайний правый край — это установка для 900 F. Ограничители шкалы между этими двумя расположены с шагом в 100 градусов. Этот инструмент может не иметь цифрового считывания, но вы должны иметь возможность набирать тепло, чтобы оно соответствовало деталям, которые вы паяете, а также типу припоя и его диаметру.
Общий дизайн тоже хорош, но нам кажется, что держатель утюга расположен слишком близко к блоку управления. Мы обнаружили, что основание нашей руки терлось о диск управления, когда мы вставляли и вынимали утюг из его держателя. Большое дело? Нет, не совсем. Вы можете взять плоскогубцы и слегка согнуть тонкий стальной стержень, который задает угол держателя. Мы также хотели бы немного больше электрического шнура, ведущего от утюга к блоку управления. 26 дюймов этого Ryobi были самыми короткими из трех айронов. У Craftsman их 44, а у Schneider 55. Если оставить в стороне жалобы, этот паяльник имеет удобную форму ручки, которая очень легко ложится в руку, а его трехлепестковая конструкция позволяет положить его на поверхность и сохранить горячий наконечник.
от установления контакта. Если вы уже используете 18-вольтовую платформу Ryobi, этот паяльник должен вам подойти.
Отрегулируйте температуру с помощью диска PCL946B. Настройки температуры напечатаны на лицевой стороне блока управления, чтобы дать вам более точное представление о температуре, при которой вы работаете с утюгом. Включите и выключите все это с помощью переключателя под ручкой.
Trevor RaabDurable
Паяльник Weller WE1010NA
Durable
Паяльник Weller WE1010NA
Скидка 25%0002
| Voltage | 120 |
|---|---|
| Temperature range | 200-850 |
| Control | Electronic push button |
Weller is about as experienced a soldering-equipment manufacturer as you can find (основатель компании Карл Веллер запатентовал свой первый электрический паяльник в 1941 году). И продукция компании по сей день пользуется солидной репутацией.
Мы считаем, что WE1010NA хорошо подходит как для серьезных любителей, так и для профессионалов. За свои деньги вы получаете паяльник, предназначенный для длительной работы, с электрическим проводом от утюга к блоку управления, защищенным прочной и гибкой силиконовой резиной. В отличие от недорогих утюгов, нагревательный элемент утюга сменный. Маловероятно, что любителю когда-либо удастся изнашивать его нагревательный элемент, но вы, возможно, сможете это сделать после нескольких лет постоянной интенсивной эксплуатации. Нам также нравится большой цифровой дисплей Weller. Компания утверждает, что этот инструмент на 40 процентов мощнее, чем два сопоставимых утюга, которые он заменяет в течение 9 лет.0006 Состав Веллера. Компания заявляет, что рабочая температура нового утюга чрезвычайно стабильна, в пределах плюс-минус 4 градуса по Фаренгейту от установленной температуры, когда нагревательный элемент включается и выключается.
Best Budget Option
American Hakko FX888D-23BY Soldering Iron
Best Budget Option
American Hakko FX888D-23BY Soldering Iron
$120 at Walmart
Credit: Courtesy
уровень паяльника и, возможно, попытка сэкономить немного денег по сравнению с Weller выше, этот Hakko — отличный выбор. Компания надежна, предлагая промышленные паяльники и паяльники для любителей на рынке США в течение последних 35 лет. FX888D имеет пять предустановленных уровней температуры и широчайший диапазон температур (от 120 до 899 градусов по Фаренгейту) любого известного нам паяльника по этой цене. Кроме того, если вы серьезно относитесь к пайке и переходите к более сложным работам, есть десять доступных дополнительных насадок, что намного больше, чем типичные два или три, которые вы найдете для паяльников по сопоставимой цене.
Когда он не работает над собственным домом, он работает волонтером в Sovereign Grace Church, занимаясь ремонтом домов для семей в сельской местности, пригородах и городах по всему центральному и южному Нью-Джерси.
Сделано в Простая в использовании ручка управления движением головы в 3 плоскостях: наклон на 210°, поворот на 360° и вращение на 360° Ручка точной/грубой регулировки…
..
Если вы только начинаете и у вас есть паяльник типа «ручка», это важно для вашей безопасности. В комплекте также губка! Паяльник в комплект не входит, но он есть в магазине!
Эта катушка весом 1/4 фунта (около 110 граммов) — это как раз то, что нужно, не слишком много (как катушки по 1 фунту) и не слишком мало (как эти маленькие флаконы с зажимом для кармана). Эта катушка с припоем имеет диаметр 0,031 дюйма и соответствует промышленному стандарту SAC305 RoHS, не содержит свинца. Для флюса она содержит канифольный сердечник, не требующий очистки. Подходит для…
Этот наконечник подходит для аналоговых и цифровых утюгов FX-888, и их можно быстро заменить, для замены требуется всего 30 секунд. Все жала подходят как для свинца, так и для бессвинцового (просто установите утюг на температуру, необходимую для припоя, который вы используете…
Эта катушка с припоем содержит приблизительно 0,5 мм / 0,02 дюйма в диаметре в стандартной рецептуре SAC305. Это бессвинцовый припой, поэтому он идеально подходит для магазинов, не содержащих свинец/RoHS. Для флюса он содержит…
..
Он поставляется в виде прочной металлической рамы, которая не слишком тяжелая, и (лучше всего) в виде держателя рулона припоя, который предотвращает запутывание проводов! Держатель рулона выдерживает до 1 кг проволоки для припоя. Не включает паяльник или припой! У нас также есть подставка для пайки, которая удерживает обе…
Он имеет толщину 2 мм и имеет покрытие с очень высоким сопротивлением, около 10 мегаом. К нему прикреплена клипса, которую необходимо подключить к заземлению, чтобы заземлить мат. Обычно люди подключают его к металлическому корпусу с известным заземлением. Пока этот коврик…
При мощности 65 Вт он действительно может справиться с любой задачей, которую вы перед ним ставите, а прекрасная регулируемая ручка на…
Можно взять горячий паяльник и потрогать…
Он ненамного дороже массивных утюгов «все в одном», но поставляется с отдельным блоком питания и ручкой. Быстро нагревается и паяет как свинцовым, так и бессвинцовым припоем, как чемпион!0003
Половина — это ваши стандартные круглые насадки в…
..
..
Все наконечники подходят как для свинца, так и для бессвинцового (просто установите утюг на температуру, необходимую для припоя, который вы используете…
Все наконечники подходят как для свинца, так и для бессвинцового (просто установите утюг на температуру, необходимую для припоя, который вы используете…
Вы можете вытащить свой инструмент с горячим воздухом или хирургическим путем с помощью этого удобного набора для удаления SMD от Chipquik — удаление SMD стало проще! В нем используется специальный металлический сплав, который…
Вот запасная часть, чтобы сделать этот горячий воздух приятным и душным для оплавления, и вы прямо на пути к переработке вашего проекта. Это официальная замена нагревательного элемента для ремонтной станции с горячим воздухом Quick 957DW+, но она также может подходить для других…
Он ненамного дороже массивных утюгов «все в одном», но поставляется с отдельным блоком питания и ручкой. Быстро нагревается и паяет как свинцовым, так и бессвинцовым припоем, как чемпион! контроль температуры…
Неудивительно, что мы согласились с Коллином, что это действительно отличный держатель для печатных плат. У меня есть большая неуклюжая печатная плата, которую нужно доработать, но она слишком велика для вашего стандарта…
.. От создателей роскошной отвертки Motion Control, обтекаемого паяльника в виде ручки с питанием от USB C и сверхточного мини-цифрового пинцета появился мини-нагреватель с USB. С Блок питания. Вот идеальное решение для разогрева маленьких…
Мы много работали, чтобы получить лучшее и отличную цену, это не дешевые подделки. Этот утюг — апгрейд достопочтенного Hakko 9.36 — меньшая занимаемая площадь, но более мощная для более быстрого нагрева. У Hakko качественная конструкция, этот утюг последний…
В комплект третьей руки входят 4 гибких рычага, которые можно легко позиционировать и которые достаточно жесткие, чтобы оставаться на месте. Аллигатор…
Вы можете почувствовать качество Mini Hand, просто взяв ее в руки. Основание изготовлено из алюминия и анодировано для приятной отделки. Два 12-дюймовых рычага из кожи аллигатора…
Мы использовали этот вентилятор, чтобы охладить горячие проекты или печатные платы после доработки, или повернуть его, чтобы сделать его вытяжным вентилятором во время пайки. Он имеет магнит…
