Паяльник с тонкими узким жалом для пайки микросхем: ТОП-5 моделей

Для пайки могут использоваться различные типы инструментов. Несмотря на то, что в большинстве случаев принцип действия и тип инструментов остаются прежними, модели могут иметь большие различия. Одним из важных параметров является толщина жала. Паяльник с тонким жалом не будет отличаться по принципу действия от модели с толстым жалом, но особенности его использования будут выделяться. Можно сказать, что они будут применяться для разных видов пайки.

От толщины жала будут зависеть технические характеристики изделия. К примеру, температура нагрева у тонкого паяльника может быть ниже, чем у толстого. Это связано с физическими параметрами, так как чем больше металла в жале, тем большую температуру оно сможет выдержать. Также здесь играет роль целевое предназначение. Такие модели чаще всего используются для работ с мелкими деталями. Тонкие контакты легче паять соответствующим жалом, а для этого не требуется слишком высокая температура.

Паяльник для мелких деталей будет оптимизирован под эту работу. Все параметры и комплектующие будут соответствовать требованию данного вида работ. Стоимость при этом может быть очень разной, так как помимо материалов на производство и основных комплектующих, в паяльнике могут быть дополнительные функции, которые сильно повлияют на цену изделия. Современные модели с регулятором температуры, автоматическим выключением и функцией временного повышения температуры удобны в использовании, но обходятся мастерам значительно дороже простых вариантов.

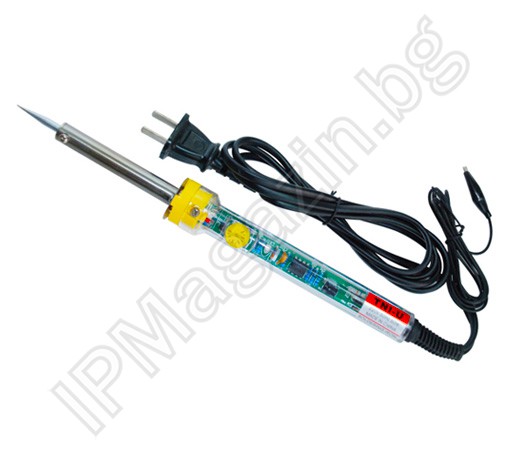

Один из вариантов паяльника с тонким жалом

Преимущества паяльника с тонким жалом

Паяльник с маленьким жалом оказывается очень востребованным для некоторых сфер. Каждый мастер может сказать, что нет универсального инструмента, и поэтому для своих назначений такой инструмент станет незаменимым. К основным преимуществам можно отнести следующие:

  • низкое энергопотребление, так как мощность большинства подобных моделей является ниже, чем у стандартных домашних паяльников;
  • возможна работа с очень тонкими деталями, так как размеры жала позволяют деликатно обращаться с контактами и делать небольшие дополнения материала к наплавленному участку;
  • быстрый разогрев до нужной температуры;
  • большинство моделей компактны и удобны в использовании, ими можно легко выполнять сложные действия;
  • инструментом можно без проблем добраться даже до труднодоступных мест, требующих деликатного подхода.

Паяльник 20 Вт с тонким жалом может и не станет основным рабочим инструментом для дома, но если требуется работать с микросхемами, тонкими проводами, то он обеспечивает все необходимые преимущества. Все его недостатка, как правило, относятся к нехватке мощности и сложностям работы с местами, где нужен мощный паяльник. В то же время, для целей применения тонкого жала у моделей с тонким будут свои проблемы. Исходя из этого, все недостатки данного типа являются условными и относятся к использованию в тех сферах, для которых он не предназначен.

ТОП 5 лучших моделей паяльников с тонким жалом

  • Intertool RT Это относительно недорогая модель, которая рассчитана для профессионального использования. Она обладает простой конструкцией и здесь нет дополнительных регуляторов. Но в то же время жало может разогреваться до 750 градусов Цельсия, что хорошо подходит для мелких контактов из твердосплавных металлов. Выпаивание микросхем с помощью данной модели также выполняется быстро и без лишних проблем. Это паяльник с тонким жалом 60 Вт, масса которого всего 320 грамм.

Паяльник с тонким жалом Intertool RT-2003

  • ZD-972F. Это целый набор, куда помимо паяльника входит еще отвертка, подставка, припой и кусачки. Сам инструмент рассчитан для работы не от стандартной сети, а от USB выхода. В своей сфере это очень распространенная модель, так как поставляется со всеми необходимыми материалами в пластиковом кейсе и обладает доступной стоимостью. Ее можно подключать как от USB компьютерных устройств, так и от блоков питания от смартфонов и планшетов.

Паяльник ZD-972F

  • YIHUA 928D. Профессиональная модель с наличием нескольких дополнительных функций. Мощность составляет 65 Вт. Это паяльник с узким жалом, который обладает регулируемым нагревом в диапазоне от 90 до 480 градусов Цельсия. Одной из его особенностей является то, что жало выполнено из керамики. Наряду с другими особенностями это делает стоимость изделия более высокой, чем у предыдущих моделей. Масса изделия составляет всего 104 грамма, что позволяет работать им без особых сложностей. В модели присутствует особый «умный» режим, который понижает температуру, если паяльником долгое время не пользоваться. Жидкокристаллический дисплей и функция калибровки становятся отличным дополнением для профессионалов.

Внешний вид паяльника YIHUA 928D

  • ZD 200B. Очередная доступная модель, которая обладает низкой мощностью. Это паяльник всего на 25 В. Он используется для пайки микросхем, благодаря чему имеет заточенное соответствующим образом жало. Материал жала – медь. Поверх нее наносится износостойкое покрытие. Здесь присутствует нихромовый нагреватель. Корпус сделан из пластика. Все эти компоненты ничем не выделяются на фоне остальных моделей, что позволяет сохранять доступную стоимость и обеспечивают высокую популярность для данного паяльника. Жало можно заменить, открутив крепления крестообразной отверткой. Модель пользуется популярностью у профессионалов и радиолюбителей.

Паяльник с тонким жалом ZD 200B

  • Goot PX. Отличный вариант паяльника для мелкой пайки среди топовых моделей. Он может применяться для без свинцовой пайки. Жало заточено очень тонко, что позволяет выполнять самые деликатные виды работы. Одной из особенностей является наличие регулятора температуры. Это достаточно мощная модель на 70 Вт, которая работает в температурном диапазоне 250-450 градусов Цельсия. Контроллер температуры располагается непосредственно на рукояти. Это легкая модель с компактными размерами. В комплекте идет защитный колпачок для переноски. Дизайн рукояти очень эргономичный. Жала можно менять, при необходимости и среди заводских вариантов есть широкий выбор. На корпусе присутствует индикатор питания. Сборка модели очень качественная, но стоимость изделия выше среднего, так что оно больше подходит для профессионалов.

Внешний вид паяльника Goot PX

Какими характеристиками должен обладать паяльник?

При выборе паяльника с тонким жалом, необходимо обратить внимание на его мощность и максимальную температуру. Максимально допустимой мощностью для моделей, в которых нет регулятора температуры, можно считать 60 Вт. Это может показаться слишком высокими характеристиками, которые подходят только для выпаивания контактов, но при таких параметрах еще можно работать. Лучше, если это будет 20-40 Вт, так как температура на них окажется более приемлемой для работы.

Наличие регулятора температуры будет отличным современным дополнением. Даже если из-за этого паяльник с тонким жалом для микросхем обойдется дороже, то это вполне окупит себя, так как вы получите универсальный инструмент, который повысит качество пайки.

Возможность менять жала также становится полезным дополнением. Форма со временем может стать более толстой из-за оставшихся частиц металла после работы. Ее всегда можно заточить под нужные размеры и угол скоса.



Заключение

Благодаря своей востребованности паяльники с тонким жалом имеют большое разнообразие характеристик в различных моделях. Не стоит их применять для высокотемпературной пайки и прочих сфер, для которых они не предназначены. Современные модели с дополнительными функциями вполне окупаются качеством работы, несмотря на более высокую стоимость.

маленький паяльник для пайки температура и мощность

Электрические паяльники промышленного типа были активно задействованы в различных отраслях производства в начале 20 века. Это изобретение Эрнста Сакса было запатентовано 1921 году. Изделия использовались как ручные инструменты с большим потреблением электрической мощности на 300-500Вт, с массивным медным стержнем, который вставлялся в цилиндрический держатель с разогревающей спиралью. Преобладали конструкции молоткового типа или с продольным жалом, разогревающимся до 470  ̊С. Такими инструментами выполнялись самые различные работы: лужение изделий из цветных металлов. При использовании специальных насадок выжигались надписи, узоры и штампы на деревянных поверхностях, изделиях из кожи и пластика.

Внешний вид микропаяльников различных видов

Назначение и область применения микропаяльника

С развитием электронной промышленности появились малогабаритные полупроводниковые детали, микросхемы, монтируемые на печатных платах. Для удобства монтажа микросхем и других радиодеталей на печатную плату потребовался паяльник для пайки микросхем малой мощности и с тонким жалом. Кроме этого при проектировании такого паяльника преследовались следующие цели:

  • Быстрое приведение его в рабочее состояние;
  • Снижение потребляемой электроэнергии;
  • Увеличение плотности соединения жала к нагревающему элементу;
  • Чтобы не сломать выводы микросхем или других деталей, не повредить токопроводящие дорожки на плате, нужен маленький паяльник, жало должно быть тонким, достаточно прочным и сохранять свои качества при резких перепадах температур.

Паяльники для микросхем должны производить быструю пайку, так как многие микросхемы и другие полупроводниковые детали чувствительны к резким перепадам и высоким температурам, к воздействию статического электричества. В момент долговременного нагрева они могут безвозвратно изменить свои технические характеристики или вообще разрушиться.

При решении этих задач были использованы современные технологии для производства синтетических материалов, установленных в конструкции микропаяльников различных марок. Современные микропаяльники не работают в режиме постоянного разогрева, в комплекте с паяльной станцией они автоматически поддерживают необходимую температуру, что существенно экономит электроэнергию и продлевает ресурс работы.

Виды микропаяльников и особенности конструкций

Существует несколько технологических решений для разогрева жала паяльника, которые имеют существенные отличия по принципу действия и технологий изготовления.

Паяльник на алмазном полупроводниковом монокристалле

В некоторых моделях в качестве нагревающего элемента используются синтетически произведенные полупроводниковые монокристаллы (Алмаз), размер ребра которых не более 1 мм. Одной из токопроводящих линий в данном варианте является нагревающийся металлический стержень жала, поверхность которого плотно закреплена к одной из граней монокристалла. Вторая токопроводящая линия фиксируется к противоположной грани кристалла.

Конструкция нагревателя кристаллического микропаяльника

Токопроводящие жилы крепятся к кристаллу эфтектическим припоем, состоящим из сложной пропорции нескольких компонентов. Процесс пайки осуществляется в вакуумной камере при 1.33 х 10-2 Ра и температуре 950  ̊С. Эта технология позволяет достичь КПД нагревающего элемента до 98%, разогрев в пределах от 25 до 400  ̊С осуществляется в течение 0.05 сек.

Паяльники с графитовым порошком

Этот паяльник для микросхем в качестве нагревающего элемента имеет графитовый порошок, который заполняет герметично замкнутое пространство между стержнем жала по центру и внешним чугунным кожухом. Данная конструкция не имеет такого быстрого эффекта нагрева как предыдущая, поэтому не может обеспечить экономичный режим потребления электроэнергии.

Нихромовые микропаяльники

Эти модели имеют классический вариант конструкции – в термостойкую, диэлектрическую трубку с повышенной теплопроводностью вставляется стержень жала, на внешней стороне наматывается спираль из нихромовой проволоки. Для концентрации тепла проволока продевается через керамические изоляторы, это снижает потери тепла, обмотка закрывается металлическим кожухом.

Элементы нихромового нагревателя

Достоинства таких конструкций в недорогой цене, простоте и прочности конструкции, как недостаток можно отметить недолговечность – спираль быстро перегорает и долго нагревается. Поэтому такие паяльники не используются на производственных линиях, их рационально применять в бытовых условиях для проведения кратковременных работ, исходя из критериев цены и качества.

Керамические паяльники

Керамический нагревательный элемент паяльника имеет тонкую цилиндричекую форму стержня, содержит окись алюминия, что позволяет ему быстро разогреваться и выдерживать высокие температуры.

Конструкция керамического нагревателя

Стержень заворачивается в термостойкую ламинирующую пластину, на которой принтером пропечатывается вольфрамовая спираль. К концам спирали припаиваются проволочные вводы контактов. Все это вставляется в металлическую трубку с ручкой, выводы припаиваются к шнуру с разъемом питания, в некоторых моделях – к выходу платы со схемой управления режимов работы.

Элементы керамического нагревателя

На конец керамического стержня надеваются различные насадки для пайки микросхем или других элементов печатных плат.

Достоинством керамических моделей считается быстрый разогрев и регулировка температуры, к недостаткам можно отнести хрупкий стержень и использование насадок с диаметром отверстия под него.

Индукционный микропаяльник

Стержни жала этих микропаяльников покрываются ферромагнитными материалами, вставляются в катушку индуктора, которой создается магнитное поле, под воздействием этого поля в сердечнике наводится ток, разогревающий стержень.

Конструкция индукционного нагревателя

При установленной температуре разогрева ферромагнитный слой напыления утрачивает свойства, нагрев прекращается. При охлаждении – свойства ферромагнитного слоя восстанавливаются, индукционный ток снова нагревает стержень. Таким образом, поддерживается необходимая температура жала паяльника.

Достоинствами этого вида считаются быстрый нагрев и автоматическое поддержание стабильности установленной температуры. Как недостаток надо отметить, что для каждого интервала температуры надо ставить соответствующий наконечник с определенным слоем ферромагнитного покрытия. От этого зависит точка Кюри, при которой происходит отключение магнитного поля.

Критерии выбора паяльника

В первую очередь, надо определиться, как часто и какие работы будут производиться этим инструментом. Для пайки микросхем на печатных платах учитываются следующие технические параметры:

  • Мощность рекомендуется небольшая – 5-11Вт, при малых мощностях пайка для радиодеталей безопаснее;
  • Большое значение имеет форма жала – для выпаивания выводов предпочтительнее плоская форма, она имеет большую площадь и быстрее разогревает участки с оловом на токопроводящей дорожке печатной платы. Для припаивания микросхемы надо жало конусообразной формы, чтобы сосредоточить тепло вокруг одной ножки вывода. Поэтому рекомендуется покупать паяльники со сменными наконечниками;

Сменные наконечники для стержня

  • Для чувствительных микросхем и других элементов к большим температурам и резкому их изменению используют паяльники, подключенные через преобразователь напряжения, регулировка осуществляется в пределах от 12 до 36 В.

Паяльная станция

Для этого используют паяльные станции, они могут обеспечивать регулировку напряжения, потребляемой мощности и температуры нагрева. В некоторых моделях кнопки управления и индикация температуры устанавливаются в ручке паяльника.

Окончательный вывод можно сделать такой: для производственных линий надо использовать паяльные станции с долговечными, быстро изменяющими температуру нагрева паяльниками. Идеально подходят модели на алмазном монокристалле или керамические. Высокая стоимость таких изделий окупается высокой производительностью. Для бытовых работ радиолюбителям рационально покупать керамический или нихромовый микропаяльник, цена их значительно меньше. Когда паяете много, если позволяют финансовые возможности, можно купить индукционный или керамический вариант.

Видео

Оцените статью:

Выпаять из платы поможет паяльник для микросхем с керамическим жалом

В начале 90-х, когда радиолюбители собирали домашние персональные компьютеры «Ленинград» и «Пентагон» на процессорах Z80, вопросов «как правильно паять микросхемы?» не возникало. Все корпуса имели форм-фактор DIP, расстояние между ножками было достаточным для того, чтобы использовать обыкновенный паяльник с медным жалом мощностью 25 Вт.

Сложности возникали при обратном процессе. При отсутствии строительных фенов, вопрос как отпаять микросхему был проблемным. Необходимо было одновременно нагреть 16, а то и 54 ножки, и быстро вытянуть деталь из платы. Впрочем, у настоящих мастеров были свои секреты.

Ножки освобождались от припоя по очереди, с помощью тонких трубочек, например – от медицинского шприца.

Существовали даже специальные паяльники с отсосом расплавленного олова.

Сегодня, разнообразие корпусов и контактов на микросхемах не позволяет обойтись «старым дедовским способом».

В промышленных условиях, монтаж печатных плат доверен роботам. В этом случае технология позволяет выдерживать температуру, не повреждая радиодетали. А именно этот вопрос наиболее актуален при работах с микросхемами.

Если паяльник (или другой источник тепла) будет слишком мощным, можно сжечь деталь (в буквальном смысле) при первом прикосновении. Напротив, слабый паяльник потребует длительного воздействия на контакты, что опять же повлечет за собой перегрев. Малая температура может привести к так называемым «непропаям», которые сложно обнаружить визуально.

Какой паяльник выбрать для работы с микросхемами

В принципе, существуют три варианта:

Паяльник с фиксированной мощностью

Для микропайки подойдет значение 15-25 Вт. Прибор может работать от напряжения 220 или 12 вольт. Второй вариант предпочтительнее, поскольку переменное напряжение с частотой 50 Гц может наводить паразитные токи на микросхему, что приводит к ее повреждению.

Дополнительное удобство 12 вольтового паяльника – возможность автономно работать в гараже, при ремонте электроники автомобиля.

Главный компонент при работе с микросхемами – это правильное рабочее жало. Конечно, можно работать с классикой – медный стержень с плоской заточкой на конце.

Но такой инструмент неудобен при точном монтаже. Обычно для работы с микросхемами жало стачивают конусом.

При этом медь быстро изнашивается, и наконечник приходится выбрасывать. К тому же, этот материал быстро окисляется, и его приходится постоянно чистить.

Поэтому радиолюбители отдают предпочтение керамическим паяльникам.

Сам электроинструмент ничем не отличается от обычного, разве что крепление наконечника выполнено иначе. Главное отличие – это керамическое рабочее жало. Материал моментально прогревается, не подвержен окислению и практически не изнашивается. Форма сразу пригодна для работы с микросхемами – имеет заточку под конус.

Видео презентация паяльника с керамическим жалом, которым можно паять микросхемы.

Паяльник с регулируемой мощностью

Главное, не путать регулируемую мощность с понижением температуры в паузах между работой. Прибор имеет переключатель или кнопку на рукоятке, с помощью которой выбирается мощность, и соответственно температура.

Таким устройством работать удобней, поскольку диапазон применения его гораздо шире.

Разновидностью таких паяльников являются пистолеты мгновенного нагрева. Особенность конструкции в том, что в нерабочем состоянии жало холодное. Непосредственно перед пайкой вы нажимаете на курок, и температура моментально поднимается до рабочей.

Как правило, такие пистолеты имеют несколько режимов нагрева. Некоторым образом, можно контролировать температуру, периодически подавая напряжение на нагревательный элемент вручную, с помощью кратковременного нажатия на курок.

Недостаток конструкции – некоторая ее громоздкость.

Паяльная станция. Идеальный инструмент для пайки микросхем

Они могут быть сложными в управлении, или напротив – примитивными. Стоимость разнится в зависимости от функций и именитости производителя. Неизменным остается главный принцип работы – полный контроль над мощностью и температурой паяльника.

Для плат с различными типами деталей – это оптимальный вариант.

Регулируя подачу мощности, можно моментально перенастроить инструмент для работы с планарными микросхемами на тончайших ножках или для монтажа выпрямительных сборок с контактами сечением в несколько миллиметров.

Существуют и более продвинутые комплекты – станции с набором из паяльника и небольшого нагревательного фена.

Причем регуляторы температуры есть на каждом из компонентов. Имея такой набор – вы не будете мучиться вопросом, как выпаять микросхему из платы, для любого форм-фактора можно найти комбинацию из температуры горячего воздуха и жала паяльника.

Недостатков у паяльной станции два:

высокая стоимость и необходимость определенной квалификации оператора. Однако преимущества станции перед обычным паяльником, перевешивают эти негативные факторы.

ВАЖНО! Перед тем, как паять микросхемы – необходимо заземлить рабочий инструмент.

Полезным будет надеть на руку специальный браслет с резистором (на случай повреждения рабочего заземления), и подсоединить его к «земле». Этим вы защитите радиодетали от статического напряжения, которое может вывести их из строя.

Обзор паяльника, которым можно паять микросхемы жалом 900m.

Учитывая точность и ювелирность работ при пайке микроэлементов – особое внимание следует уделить чистоте рабочей зоны. Все контакты должны быть отделены друг от друга диэлектрическими промежутками, очищены от окислов, и тщательно залужены.

Жало паяльника не должно иметь следов пережженного флюса, количество припоя – минимально необходимое для работы.

Монтажная плата должна быть закреплена, чтобы при внезапном смещении не повредились рядом расположенные детали.

ВАЖНО! Если вы не имеете опыта подобной работы – сначала потренируйтесь на испорченных радиодеталях.

Рекомендации по выбору паяльника для пайки микросхем.

Подробный видео урок, как научиться правильно паять.

About sposport

View all posts by sposport

Загрузка…

Рейтинг хороших паяльников 2021 года: какой лучше



Паяльник — незаменимый инструмент для мелкого ремонта электроприборов. Перед приобретением этого устройства многие мастера-любители задаются вопросом, как выбрать подходящий паяльник: надёжный и не слишком дорогой. В нашем Топ-8 лучших паяльников мы собрали самые удачные модели для домашнего и профессионального использования, подходящие для пайки печатных плат и радиодеталей, лужения и других задач. Для начала — определимся, что и как нужно выбирать.

Как выбрать лучший паяльник

Виды паяльников и их особенности

Паяльником называют аппарат, применяемый для нагрева деталей, расплавления припоя и его нанесения в место контакта элементов, которые требуется спаять. Существует несколько видов паяльников, отличающихся способом нагрева металлического наконечника (жала):

  1. Электрический, нагревание рабочей поверхности которого происходит при помощи электрического тока. Это самый популярный вид приборов и у мастеров-любителей, и среди профессионалов.
  2. Дуговой, разогревающийся с помощью электрической дуги, находящейся между электродом и жалом.
  3. Торцевой и молотковый отличаются по внешнему виду довольно длинными рукоятками из металла, на концах которых закрепляются наконечники. Нагрев таких паяльников осуществляется внешними источниками тепла.
  4. Термовоздушные устройства используются для спаивания деталей горячим воздухом.
  5. Инфракрасный паяльник осуществляет соединение элементов бесконтактным способом. Принцип действия прибора основан на воздействии на деталь ИК-излучением с длиной волны 2-7 мкм.
  6. Газовый аппарат состоит из горелки с установленным паяльным наконечником и баллона с газом. Пайка газовым паяльником может осуществляться только нагретым от горелки воздухом, без применения жала.

Наиболее удобными и эффективными устройствами для спаивания металлических и пластиковых деталей являются электрические паяльники. Самыми качественными считаются электропаяльники от немецких и японских производителей. Среди них такие бренды как Goot, Weller, Matrix, Hakko, Ersa.

На что обратить внимание при покупке паяльника?

Конструкция большинства электрических паяльников идентична. Они состоят из нагревательного элемента с обмоткой трансформатора, вставленного в оболочку из изоляционного материала, и рукоятки, выполненной из древесины или пластика. Рабочий наконечник (жало) предназначен для быстрого переноса тепла от источника к спаиваемой детали. При его изготовлении используют красную медь, которая хорошо выдерживает высокие температуры.

Мощность электрического паяльника

Мощность — наиболее важная характеристика прибора, учитываемая при подборе определенной модели аппарата, так как от нее непосредственно зависит температура нагрева рабочей поверхности. Для спаивания элементов небольших микросхем мы рекомендуем приобрести паяльник, мощность которого не превышает 25 Вт. При использовании более мощного прибора можно повредить микросхему. Спаивание толстых проводов лучше осуществлять паяльником с мощностью 40 Вт.

Материал и форма наконечника

Чтобы прибор служил долго, а спаивание деталей было качественным, рабочий наконечник должен обладать высокой теплопроводностью, способностью скапливать тепло, износоустойчивостью и защитной окислительной пленкой.

Наиболее подходящим материалом для рабочих наконечников считаются медные сплавы.  Однако они имеют низкую износоустойчивость и подвергаются коррозии. Стальные и никелевые сплавы довольно прочные и коррозионностойкие, но отличаются очень низкой теплопроводностью. Учитывая эти факторы, современные производители используют для изготовления наконечников различные композитные материалы.

В некоторых моделях используется медное жало, покрытое никелем. Такие наконечники служат довольно долго, но имеют низкий показатель адгезии. Это является существенным недостатком, поскольку к жалу не прилипает расплавленный припой. Медные наконечники с серебряным покрытием стоят немного дороже, но не создают мастеру подобных проблем.

В последнее время производители устанавливают на электропаяльники металлические жала с керамическим покрытием. Они отличаются высокой теплопроводностью, теплоемкостью и не подвергаются коррозии. При работе с таким инструментом нет необходимости постоянно очищать жало.

Наконечники для паяльников выпускают в форме иглы, конуса или клина. Наиболее удобной считается клиновидное жало, которое можно использовать для различных работ. Оно быстрее других нагревается и хорошо держит припой.

Температурный регулятор

Существенным преимуществом современных паяльников является наличие регулятора температуры, который удобно использовать при частых сменах режимов пайки. Они стоят дороже обычных, однако при необходимости могут заменить несколько устройств. Уменьшение температуры целесообразно при работе с тонкими проводами, которые могут поправиться. С таким аппаратам удобно работать со сложными приборами и микросхемами, предполагающими пайку деталей различной толщины.

Материал ручки

Ручка электрического паяльника изготавливается из материала, способного выдерживать высокую температуру.  Наиболее подходящим для этих целей считается дерево. Паяльники с деревянными ручками достаточно легкие и не портятся при нагревании. Модели с эбонитовыми ручками очень тяжелые и доставляют неудобства при работе, а с пластиковыми — часто перегреваются.

Топ 8 самых лучших паяльников

Лучший паяльник для дома

Союз ПС2005-40

Применяется для спаивания проводов и различных радиодеталей. Модель имеет простую конфигурацию, в ней не предусмотрен температурный переключатель. Мощность прибора – 40 Вт. Он работает от сети с напряжением 220 В. Рабочая температура наконечника позволяет хорошо расплавлять припой и переносить его на нужный участок детали. Аппарат имеет деревянную ручку и конусообразное жало, которое долго сохраняет температуру. По мере износа наконечник необходимо заменять на новый.

Цена: ₽ 133



Лучшие профессиональнык паяльники

Зубр Профессионал 40W 55413-40

Прибор отечественного производства мощностью 40 Вт может использоваться для установки различных элементов на поверхность печатной платы. Паяльник имеет конусообразный наконечник и двухкомпонентную прочную рукоятку. Ее форма рукоятки разработана таким образом, чтобы прибор можно было долго держать в руке. Электрический шнур достаточно длинный, что исключает необходимость проведения работы непосредственно возле розетки. В комплекте имеется колпачок, защищающий рабочую часть паяльника от повреждений при хранении. Недостатком устройства является отсутствие переключателя температуры.

Цена: ₽ 694



Зубр Эксперт 60W 55402-60-z01

Считается лучшим электрическим паяльником для работы с печатными платами. Пайка проводников и других компонентов осуществляется с помощью флюса или свинцово-оловянного сплава, применяемого в качестве припоя. Двухкомпонентная ручка прибора имеет особую форму, разработанную для долгой эксплуатации. Все конструктивные элементы паяльника выполнены из высококачественных материалов, что гарантирует длительный срок службы устройства.  Мощность прибора – 60 Вт. Рабочий конусообразный наконечник из меди имеет особое покрытие, позволяющее выполнить пайку быстро и качественно. В комплекте с паяльником имеется специальная подставка, защитная насадка и припой.

Цена: ₽ 804



Лучший портативный паяльник

STAYER PROFESSIONAL 55409

Предназначен для спаивания проводов и мелких деталей. Несмотря на небольшую мощность прибора 8 Вт, качество пайки очень хорошее. Для работы этого беспроводного паяльника достаточно трёх щелочных батареек формата АА. Модель имеет легкий корпус, быстро нагревается и охлаждается. В комплекте с паяльником идет насадка, подставка и припой.

Цена: ₽ 692



Лучший молотковый паяльник

Зубр Профессионал 200W 55301-200

Мощностью 200 Вт предназначен для спайки и лужения металлических элементов большого размера. Его целесообразно использовать для проведения работ в различных видах промышленности. Паяльник имеет высокопрочный керамический наконечник. Рукоятку прибора удобно держать в руке. Высокое качество материалов, из которых изготовлен паяльник, обеспечивает ему длительный срок службы при постоянном использовании. Для удобства эксплуатации на корпусе устройства имеется кнопка отключения. Защита от электрического тока при работе с прибором в случае повреждения изоляционных участков обеспечивается заземляющим проводом.

Цена: ₽ 1 482



Лучший керамический паяльник

Rexant 220V 25W 12-0121-1

Мощностью 25 Вт используется для ручной пайки радиоэлементов. Прибор имеет керамический наконечник, отличающийся быстрым нагревом и длительным сроком службы. Чтобы обеспечить качественное лужение, поверхность рабочего участка жала покрыта оловом. Рукоятка прибора изготовлена из термостойкого пластика. Для удобства эксплуатации она оснащена резиновыми элементами.

Цена: ₽ 335



Лучший импульсный паяльник

Rexant 220V 30-70W 12-0161

Мощностью 70 Вт позволяет спаивать различные радиодетали. Прибор оснащен переключателем режимов работы (70 Вт и 30Вт), он представляет собой курок, при нажатии на который паяльник начинает работать с максимальной мощностью. Паяльник выполнен в виде пистолета с удобной пластиковой ручкой. На корпусе паяльника имеется индикатор включения.

Цена: ₽ 345



Лучший вакуумный паяльник с оловоотсосом

Rexant HT-019 220V 40W 12-0171

Применяется для пайки элементов радиодеталей и очищения поверхности от припоя. В приборе имеется встроенный вакуумный насос, позволяющий втягивать частицы расплавленного припоя.  Чаще всего паяльник применяется для удаления с печатных плат установленных элементов и излишков припоя. При изготовлении рукоятки прибора используется ударопрочный пластик. Благодаря этому прибор крепко держится в руке и не скользит.

Цена: ₽ 388



Сравнительная таблица лучших паяльников

Название

Основные характеристики

Цена

Союз ПС2005-40

Простая конфигурация, мощность прибора – 40 Вт., работает от сети с напряжением 220 В.

₽ 133

Зубр Профессионал 40W

Мощность 40 Вт, есть конусообразный наконечник и двухкомпонентная прочная рукоятка,в комплекте имеется колпачок.

₽ 694

Зубр Эксперт 60W

Мощность прибора – 60 Вт, комплекте есть специальная подставка, защитная насадка и припой.

₽ 804

STAYER PROFESSIONAL 55409

Мощность — 8 Вт, в комплекте с паяльником идет насадка, подставка и припой.

₽ 692

Зубр Профессионал 200W

Мощность — 200 Вт, есть кнопка отключения.

₽ 1 482

Rexant 220V 25W

Мощность — 25 Вт, имеет керамический наконечник, рукоятка изготовлена из термостойкого пластика.

₽ 335

Rexant 220V 30-70W

Мощность — 70 Вт, есть переключатель режимов работы (70 Вт и 30Вт).

₽ 345

Rexant HT-019 220V 40W

Есть встроенный вакуумный насос, используется ударопрочный пластик, не скользит.

₽ 388

FAQ

Можно ли паяльником паять свинец?
Пайка деталей из свинца осуществляется редко, так как соединение получается непрочным, даже если использовать жидкий флюс.

Что лучше: паяльник или клеевый пистолет?
Для скрепления элементов из металла и пластика предпочтительнее использовать паяльник, поскольку соединение получается более прочным.

Как защитить паяльник от перегрева?
Для этой цели можно использовать подставку с контактом, который размыкает перемычку.  При снятии прибора происходит замыкание диода, последовательно соединенного с устройством. Таким образом установленный на подставке паяльник продолжает нагреваться, но не на полную мощность.

Читайте так же:

Рейтинг лучших паяльных станций Рейтинг лучших газовых паяльников Как пользоваться паяльником? Паяльная станция Lukey 702



Паяльники электрические, для микросхем — керамические, на батарейках, мини-паяльники со сменными, тонкими жалами.

Паяльники электрические

Электрический микропаяльник является основным инструментом, использующимся при монтаже радиоэлектронной аппаратуры. Такие устройства классифицируются по мощности, по конструкции, наличию керамического элемента, но назначение у них одно – монтаж с помощью нагревания.

Электрические паяльники

Наиболее распространены модели средней мощности – от 20 Вт до 40 Вт, питающиеся от сети 220 Вольт. Они часто применяются радиолюбителями, их можно использовать при пайке широкого набора элементов – от резисторов до транзисторов.

При желании с помощью такого оборудования можно выпаять микросхему или SMD-элемент, но лучше это делать специально предназначенными для этого устройствами. Нагреватель чаще всего представляет спираль из нихрома, но в последнее время массово используются приспособления с керамическим элементом. Он характеризуется минимальным временем нагрева и значительным сроком эксплуатации. Керамический стержень имеет высокую теплопроводность и широкий диапазон мощности.

Паяльники для микросхем

Это миниатюрные модели с тонким жалом. Они обычно маломощные, предназначены для микропайки, т.к. не позволят сжечь микросхему даже при долгом проведении по контактам. Паяльник с тонким жалом имеет маленький диаметр – около 3 мм. Это сделано для облегчения работы, так как расстояние между контактами микросхемы может составлять порядка миллиметра, и бывает трудно избежать одновременного касания нескольких ножек.

Еще одна особенность – нежелательно эксплуатировать данное изделие от сети 220 Вольт, так как перепады напряжения могут влиять на стабильность температурного режима. Лучше использовать понижающий блок питания до 12 В. Удобно запитывать мини оборудование от прикуривателя автомобиля. Чтобы узнать, сколько стоит та или иная модель, свяжитесь с менеджерами компании МЕГАОПТ.

Часто при тонкой работе применяют микропаяльник. Это модели с возможностью подсветки, с тонким жалом и удобной рукояткой, которые могут работать от батареек. Микропаяльник используют не только в бытовых условиях, но и в производственных, в мастерских радиоаппаратуры и электроники.

Во многих случаях незаменимым помощником становится паяльник на батарейках. Это портативный инструмент, который можно использовать в любых условиях. Электрический микропаяльник применяют при работе с маленькими устройствами – микросхемами, часами. Портативные устройства на батарейках хороши в следующих случаях:

  • небольшая мастерская с ограниченным подключением к сети;
  • микропайка в полевых условиях;
  • при работе с чувствительными радиоэлементами.

Микропаяльники часто выполняют в виде устройств со сменным жалом. Эта особенность является преимуществом для профессиональных радиолюбителей. Если приходится работать с элементами разных типов и разных размеров, инструмент со сменным жалом становится незаменимым аксессуаром.

В торгово-производственной компании МЕГАОПТ можно по доступной стоимости приобрести электрические приборы для разных целей:

  • керамический паяльник;
  • модели с электрическим питанием, от батареек или прикуривателя;
  • мини аппаратуру для микросхем, хрупкой электроники и микропайки.

Чтобы узнать, сколько стоит паяльник, посмотрите фото оборудования на сайте нашего магазина. Там представлена вся нужная информация – актуальная цена, характеристики питания в вольтах, возможность использования батареек. Кроме Москвы, мы обеспечиваем доставку и в другие города России.

Паяльник для микросхем как выбрать

Паяльники для пайки микросхем

Изготовление различных любительских приборов, а также простейшие ремонтные работы по замене радиодеталей на различных печатных платах неизбежно связано с процессом пайки. При этом нужно понимать, что паяльник для микросхем имеет определенные отличия от обычных приборов данного типа. Использование неподходящего устройства может вызвать поломку электроники и порчу платы. Поэтому нужно внимательно отнестись к его выбору.

Конструкция

Паяльники для микросхем имеет ряд отличий:

  • Наконечник паяльника носит название жало. Именно оно является основной рабочей частью. По нему, а точнее по его форме и размерам, определяется, для каких конкретно целей служит тот или иной прибор.
  • Еще одним фактором, по которому можно узнать этот тип паяльного инструмента — это размеры самого прибора. Для мелких работ требуется компактный и легкий паяльник, который легко контролировать. Стандартные устройства слишком грубы для этого.
  • Мощность паяльника для пайки микросхем также достаточно мала. Это делается для того, чтобы наконечник не достигал слишком высокой температуры. Это может нанести вред компонентам схемы.

Характеристики

Технические характеристики, на которые следует обратить внимание при выборе инструмента:

  • Мощность. В случае с паяльниками для схем значение мощности не должно превышать 10 Вт. Данный параметр влияет на работоспособность и сохранность электрических элементов. Такой подход используется при монтаже схемы. Если же происходит удаление элементов с платы и их сохранность не имеет значения, то большое значение мощности облегчит процесс.

Важно! Мощные приборы могут использоваться только опытными радиолюбителями, которые способны точно и быстро производить работу, не вызывая перегрева элементов.

  • Напряжение, которое потребуется для работы. Большое напряжение от сети, равное 220 В, также может нанести вред деталям. По этой причине паяльник подключается через понижающий трансформатор, который в зависимости от модели выдает либо 12, либо 36 В. При выборе товара лучше всего брать комплект, куда уже входит трансформатор или блок питания, дабы не докупать его отдельно.
  • Толщина наконечника также играет важную роль. У обычных инструментов она составляет около 5 мм. Для инструментов для микропайки нормальным считается значение до 3 мм. Сменные наконечники чаще всего имеются в продаже отдельно, но бывают комплекты, куда они тоже входят.

  • Наличие терморегулятора позволяет выбирать комфортный температурный режим для каждого вида монтажа. Это снижает риск порчи элементов, а также делает процесс работы более удобным и эффективным. Обычно терморегулятором оснащены более дорогие модели.

Инструкция по эксплуатации

В работе часто возникают нюансы которые необходимо исправлять. Ниже будут разобраны основные моменты.

Пайка чипов

При работе микросхем и чипов нужно, прежде всего, исключить возможность перегрева чипа. Для этого нужно касаться каждого его контакта в течение не более трех секунд. После этого контакт необходимо охладить и только после этого проводить процесс пайки вновь.

Перед непосредственно пайкой контакты чипа готовят и обрабатывают, нанося на них тончайший слой припоя, который улучшит контакт с поверхностью. На ножки элемента наносят флюс и проводят по ним наконечником с припоем. Если процедура проведена правильно, то контакт будет блестящий и гладкий, без различных скоплений припоя.

Штырьковые чипы

В случае, если чип имеет выводы в виде штырей, то процесс впайки его в плату происходит следующим образом:

  1. Микросхема устанавливается в специальные отверстия в поверхности платы.
  2. На противоположной (обратной) стороне на штырьковые контакты наносится флюс.
  3. С той же обратной стороны производится пайка каждого вывода.
  4. Убираются остатки флюса.

Чипы такого типа припаивают слегка по-другому. Чаще всего этот метод называется «волна припоя». Суть его состоит в том, что расплавленный припой в жидком состоянии заполняет пространство между металлизированной частью платы и контактами детали. Таким образом, создается капля, которая способна проводить электрические импульсы.

Метод «волна припоя» выполняется за несколько следующих шагов:

  1. Облудить и смочить флюсом все поверхности, которые будут обеспечивать контакт.
  2. Микросхему установить на поверхность платы, таким образом, чтобы все ножки были совмещены с металлизированными дорожками.
  3. Нужно припаять для начала только один какой-либо угловой контакт.
  4. Далее припаивается второй контакт, находящийся по отношению к первому по диагонали. При этом нужно проконтролировать, чтобы все остальные контакты остались на своих металлических дорожках.
  5. Далее наносится флюс на все припаянные и свободные концы микросхемы.
  6. Далее с помощью наконечника припой равномерно распределяется по контактам.
  7. В случае образования перемычек из припоя между контактами нужно удалить их, так как перемычки нарушат работу компонентов. Удаление происходит с помощью специальной плетенки из металла. Для этого ее кладут поверх перемычки и проводят наконечником паяльника. При этом припой впитывается в плетенку.

Важно! при проведении пайки методом «волна припоя» на местах, где проводится непосредственно пайка, должно находиться достаточное количество флюса для обеспечения смачивания поверхностей.

Демонтаж микросхем

Планарные чипы выпаиваются из платы по следующему алгоритму:

  1. С помощью ацетона и этилового спирта с контактов удаляется лак дочиста.
  2. На все контакты, которые будут выпаиваться, наливается флюс.
  3. Замкнуть с помощью припоя все контакты, разгоняя его нагретым наконечником. Нанесенный припой должен оставаться в жидком состоянии.
  4. Затем нужно провести жалом по всем контактам, расплавив весь припой.
  5. Удалить микросхему.

Лучшие паяльники

Для разной ценовой категории и цели можно подобрать свой хороший инструмент.

Профессиональные

Представителем мощных профессиональных паяльников для пайки микросхем на рынке является модель Zubr 55301-200. Большая мощность может быть как плюсом (для опытных мастеров), так и минусом для новичков, которые могут испортить микросхему.

Из основных положительных моментов выделяют:

  • Наличие на наконечнике покрытия из специального состава, которое способствует высокому качеству пайки, а также защиты самого жала, что увеличивает его срок использования.
  • Прибор универсален: он подходит для соединения мощных проводов и мелких радиодеталей.
  • Комфорт в работе: удобная ручка и практичный выключатель прямо на ней.
  • Встроенный канал заземления, обеспечивающий безопасность при порче изоляции. Также с прибора снимается статика.
  • Качественные материалы, применяемые для изготовления прибора.

Для мелкой пайки

Исключительно для мелких работ используется и другая модель от этого производителя — Zubr 55402-100. Из плюсов отмечают:

  • Небольшую мощность инструмента. Это делает его идеальным для новичков при проведении ремонта микросхем.
  • Особая формы рукояти из двух компонентов, которая обеспечивает удобство и безопасность.
  • Наличие специальной подставки под паяльник.
  • Провод заземления для большей безопасности.
  • Наконечник прибора обеспечивает комфортное выполнение самой тонкой работы.

Наиболее дешевым вариантом будет покупка CXG E60WT. Это довольно компактный паяльник с длиной около 22 см и весом 165 грамм. В конструкции этого паяльника имеет керамический нагреватель.

Инструментарий

При работе по пайке схем и проводов недостаточно лишь наличие паяльника. Для такого вида монтажа потребуются дополнительные материалы, инструменты и оборудование:

  • Подставка для самого паяльника. Температура жала даже после окончания работ некоторое время может составлять до 300 градусов. Чтобы обезопасить окружающих людей и предметы от ожогов обязательно должна быть подставка. Если нет желания тратить не нее деньги, можно с легкостью сделать ее самому.
  • Припой. Он представляет собой сплав олова со свинцом, который нужен для контакта с поверхностью.
  • Канифоль. По сути, это твердая смола, которая применяется для удаления пленок оксида и слоя жира с поверхностей.

Важно: нельзя дышать парами или дымом от припоя и канифоли, так как это негативно сказывается на организме человека.

  • Пинцет. Применяется для работы с мелкими радиодеталями. Лучше всего брать инструмент, концы которого заостренные.
  • Бокорезы. В основном пригодятся для работы с проволокой и для зачистки проводов.
  • Напильник. Он используется для спиливания наконечника паяльника при необходимости.
  • Отвертки. Лучше купить сразу целый набор с различными насадками.

Как сделать паяльник своими руками

Приобретение паяльного инструмента в магазине — не очень выгодное мероприятие: дешевые модели обладают низкой эффективностью и плохим качеством, а за хорошие приборы придется заплатить достаточно большую сумму для подобного рода инструментов. Один из возможных выходов — собрать свой паяльник для электроники. Наибольшее признание получил самодельный прибор на основе резистора, отличающийся удобством применения и надежностью. Изготовление его не займет много времени и не потребует особых навыков.

Необходимые материалы, которые потребуются для изготовления:

  • Резистор МЛТ, на основе которого и будет собираться прибор. Необходимая мощность резистора в пределах от 0,5 до 2 Вт, сопротивление от 5 до 10 Ом.
  • Обычная шариковая ручка.
  • Небольшой кусочек проволоки с диаметром примерно 0,8м м.
  • Прямоугольный кусок текстолита с размерами 3 см в длину и 1 в ширину.
  • Толстая проволока из меди (будет идеальным диаметр в 1 мм). Она будет выполнять функцию наконечника.

Сборка изделия проходит в несколько этапов:

  1. С резистора снимается слой лака и краски.
  2. Один из выводов обрезается и на его месте сверлится отверстие диаметром 1 мм.
  3. В передней его части делается пропил, куда установится токовод.
  4. Из листа текстолита вырезается небольшая плата. Ееширокая часть нужна для крепления выводов от резистора, на узкой производится пайка проводов. Пространство между этими частями служит для крепления в шариковой ручке.
  5. В пропил вставляется проволока, затем она припаивается крезистору.
  6. К печатной плате припаиваются итоководы.
  7. Производится крепеж проводов для питания.
  8. Далее они подключаются квходам резистора.
  9. Оставшиеся снаружи элементы устанавливаются внутрь шариковой ручки.

Починить телефон или какой-либо другой прибор, в котором имеются печатные платы и микросхемы, не составляет труда, если иметь под рукой необходимые инструменты. Для этого, в первую очередь, нужно знать, какой паяльник выбрать для микросхем. Также нужно знать некоторые правила работы с данным инструментом. Если выполнять все требования, то работа будет выполнена качественно и безопасно.

Как правильно и быстро выбрать подходящий паяльник для пайки микросхем

От автора: здравствуйте, дорогие читатели! Если вы сталкивались с инструментами для работы с микросхемами, то должны понимать, что это все-таки нелегкий процесс, и очень важно иметь специальное оснащение и навыки. Важнейший ремонтный аппарат — паяльник. Однако возникает ряд вполне логичных вопросов. Как выбрать паяльник для пайки микросхем? Какой из них наилучший? Какой мощности он должен быть? Сейчас ответим на все интересующие вас вопросы.

Характеристики паяльников

Сразу обращаем ваше внимание, что инструмент, используемый для работы с платами, имеет свои отличия и разную область применения, от правильного выбора зависит удобство и комфортность работы. Однако не будем рассматривать паяльные станции, используемые профессионалами.

Первое отличие, на которое хотелось бы обратить внимание, касается размеров конструкции жала паяльника. Прибор, используемый для микросхем, меньше, а также потребляет другое напряжение. Редко встречаются варианты с особыми видами наконечников, которые используются для отпаивания, поэтому в нашей статье не будем подробно на них останавливаться.

Форма самого жала (наконечника) — одна из особенностей таких моделей. Форма и материал определяют способ и цели работы устройства. При выборе необходимого для определенной работы паяльника одним из основополагающих факторов является его размер. В целях паяния микросхем лучшим выбором будет маленький прибор, который позволит проводить более обширный фронт работ.

Для каждой работы необходимо подбирать правильную мощность для пайки контактов без затрагивания ремонтируемой детали. Не секрет, что большинство пользователей приобретают простые в эксплуатации приборы, которые потребляют бытовые 220 Вольт, без необходимости покупки добавочных аксессуаров. Но является ли это безопасным? Лучшим напряжением для работы являются показатели 36 и 12 Вольт. Есть радиосхемы, обладающие деталями, которые могут изменить свои свойства при повышенной температуре или высоком напряжении, для таких микросхем чаще всего используются оборудование на 6 Вольт.

Не стоит забывать и о необходимом заземлении всего оборудования. Большое количество микросхем перегорает даже от постоянной энергии человека. Для включения прибора, напряжение которого составляет меньше 220 Вольт, желательно установить трансформатор, выходное напряжение которого совпадает с номиналом потребления паяльника.

Типы паяльников для микросхем

Различия таких типов заключаются в элементах нагрева. Сейчас подробней рассмотрим их преимущества и недостатки.

Нихромовые

Вы наверняка уже догадались по названию, что нить из нихрома является основным элементом нагревания паяльника. Данный материал является замечательным проводником импульсов электричества, что предоставляет возможность достаточно быстро нагревать жало до правильной температуры.

В простых моделях присутствует спираль, намотанная на корпус, который не проводил бы электричество. С целью избегания потери тепла проволока помещается в изоляторы. Такие модели, как правило, применяются в быту.

  • длительный нагрев нихромовогоэлемента паяльника,
  • запасная часть быстро перегорает, и его приходится часто менять.

Керамические

Служат для пайки чипов телефонов с керамическим нагревательным элементом, к которому нужны специальные стержни. Они являются контактами для подачи напряжения. При определенном нужном напряжения керамика нагревается до необходимой температуры.

  • высокая вероятность механических повреждений,
  • отсутствует возможность смены наконечника при его повреждении.

Индукционные

Точечный паяльник индукционного типа располагает всеми свойствами, которые необходимы для ремонта электроники. Он является распространенным прибором в сфере профессиональной пайки микросхем.

Очень важным элементом служит катушка индуктора. При достижении нужной температуры нагрев прекращается, поэтому регулировать температуру пайки возможно только за счет смены наконечника. При остывании устройство снова включается, и происходит нагрев. Это достигается ферромагнитными свойствами покрытия.

Недостатком является необходимость замены наконечников с целью подбора оптимального значения температуры нагрева.

Импульсные

Частотный преобразователь со внедренным высокочастотным трансформатором является главным достоинством такого типа. Сперва частота растет, однако спустя некоторое время она понижается до рабочего значения.

Жало, как часть электрической цепи, подключается ко вторичной обмотке, что дает возможность прохождения больших токов сквозь обмотку, а также максимально быстрое время прогревания. При нажатии механической кнопки включения на приборе активизируется функция нагрева.

Недостаток в том, что длительная работа не допускает продолжительное использование паяльника импульсного типа для пайки чипов.

Как видим, существует несколько типов инструментов для пайки. Все они имеют свои преимущества и недостатки. Не стоит забывать, что паяльник для микросхем — очень индивидуальное приспособление, которое каждый выбирает, исходя из своих личных потребностей. Если вам необходим паяльник помощнее, то и габариты его будут крупнее. В идеале, вам бы пригодилось несколько типов данного прибора для разных видов работ.

В любом случае, помните: независимо от того, какой тип вы выберете, любой из них требует бережного и аккуратного обращения. В противном случае, даже самый надежный и качественный прибор не прослужит настолько долго, насколько вам хотелось бы.

Основные критерии выбора

Пара советов о параметрах, которые помогут при выборе адекватного приспособления для работы:

  • мощность. Работа значительно упрощается при малой мощности изделия. Оптимальным показателем для работы с платами является 10 Ватт, при повышенной температуре есть риск спалить схему. На это стоит обратить особое внимание,
  • напряжение. При запитыванииот 220 Вольт существует риск повредить ремонтируемую микросхему. Паяльники оснащены встроенным блоком питания, который преобразует напругу до 36 Вольт и даже 12 Вольт. Не следует пренебрегать устройствами с таким типом блоков питания,
  • терморегулятор. Является приятным дополнением некоторых моделей, способствующим сохранению постоянной температуры.
  • форм-фактор. Форма жала обуславливает комфорт при использовании инструмента. Жало паяльника может быть иглообразным, конусообразным, иметь вид лопатки и т. д. Для пайки деталей обычно используют маленький наконечник. Плотная кованая медь высокого качества является условием достойного изделия,
  • прочность жала также играет немаловажную роль при рассмотрении паяльника. При выборе наиболее надежных элементов устройства, жала которых предназначены для продолжительной работы под постоянным нагревом, не придется слишком часто делать замену. Конструкция должна быть простой и с быстро заменяемым жалом.

Фен для пайки микросхем

Знаете ли вы, что в настоящее время все чаще радиолюбители для пайки чипов используют фен? Он является превосходным заменителем стандартному инструменту. Его непосредственное предназначение — пайка различных деталей микросхем. Именно о нем мы сейчас и поговорим.

Такой фен внешне похож на строительный, однако размер его меньше и более разнообразен диапазон рабочей температуры. Фен для микросхем воздействует на детали, которые легко плавятся. Он паяет их разогретым воздухом, выходящим из специальной насадки. При помощи этой струи тепла и происходит пропайка деталей.

Выбор подобного инструмента требует особого подхода. В первую очередь, стоит обращать внимание на корпус изделия, который должен быть прочным и стойким к температурам во избежание расплавления в процессе работы. Не забывайте о наличии регулятора температуры и о мощности самого фена для пайки.

Вернемся к паяльникам. При подборе прибора для работы не забывайте об аспектах, которые реально важны для дальнейшей эксплуатации инструмента:

  • термостойкость и изолированность ручки,
  • материал должен быть представлен деревом высокого качества, это необходимо для долговечной работы,
  • медное жало должно легко чиститься и не окисляться, атакже быть удобным в использовании. Желательно, чтобы длина этого элемента регулировалась и была дополнена альтернативами, прилагаемыми в комплекте,
  • сетевой провод должен быть изолированным, длинным и эластичным,
  • вилка — съемная, а лучше разборная,
  • наличие терморегулятора.

Если вы мастер по ремонту или любитель радиотехники, электрический паяльник для микросхем станет одним из необходимых инструментов в вашей работе. Обращайте особое внимание на производителя и страну изготовителя. В современном мире существует много поддельного инструмента. Комплектация и сама упаковка выдает некачественную вещь.

Модели могут отличаться как по цене, так и по характеристикам. В любом случае, у вас будет надежный помощник, позволяющий наносить тонкий слой припоя и прогревать детали для дальнейшего спаивания. Вариантов для выбора очень много, но в результате какой бы вы тип не приобрели, он справится с поставленной задачей. И приобретите штатив — он крайне обезопасит вашу работу.

Теперь вы знаете все о выборе паяльника, который бы подходил вам и соответствовал всем рекомендациям. Некоторые профессионалы в один голос твердят, что эти приборы — пройденный этап, и следует приобретать паяльные станции. Однако в быту вам очень пригодится именно обычный паяльник. Следуя нашим рекомендациям, вы точно сможете приобрести прибор, максимально отвечающий вашим нуждам.

Как выбрать электропаяльник (2018)

Паяльник есть в арсенале многих мастеров – и не одних лишь электриков и радиолюбителей. Паяльником можно не только паять электродетали и соединять провода, спектр применений этого инструмента намного шире:

— паяльники используются для ремонта пластиковых деталей;

— автомастера используют их для ремонта радиаторов и бамперов;

— паяльником можно отремонтировать металлическую посуду или теплообменник холодильника;

— мастера-стекольщики используют паяльник для вырезания из стекла деталей сложной формы;

— паяльники применяются для обработки кожи при изготовлении кожаных изделий;

— а еще паяльником можно выжигать рисунки на дереве.

Принцип действия всех электропаяльников одинаков – нагревательный элемент передает тепло жалу, которым и осуществляется пайка. Однако форма и материал жала, температура нагрева и прочие характеристики паяльников различного назначения отличаются довольно сильно. И, чтобы подобрать инструмент, который станет надежным помощником в вашей работе, следует потратить немного времени, чтобы разобраться в характеристиках паяльников и в том, за что они отвечают.

Характеристики паяльников

Тип.

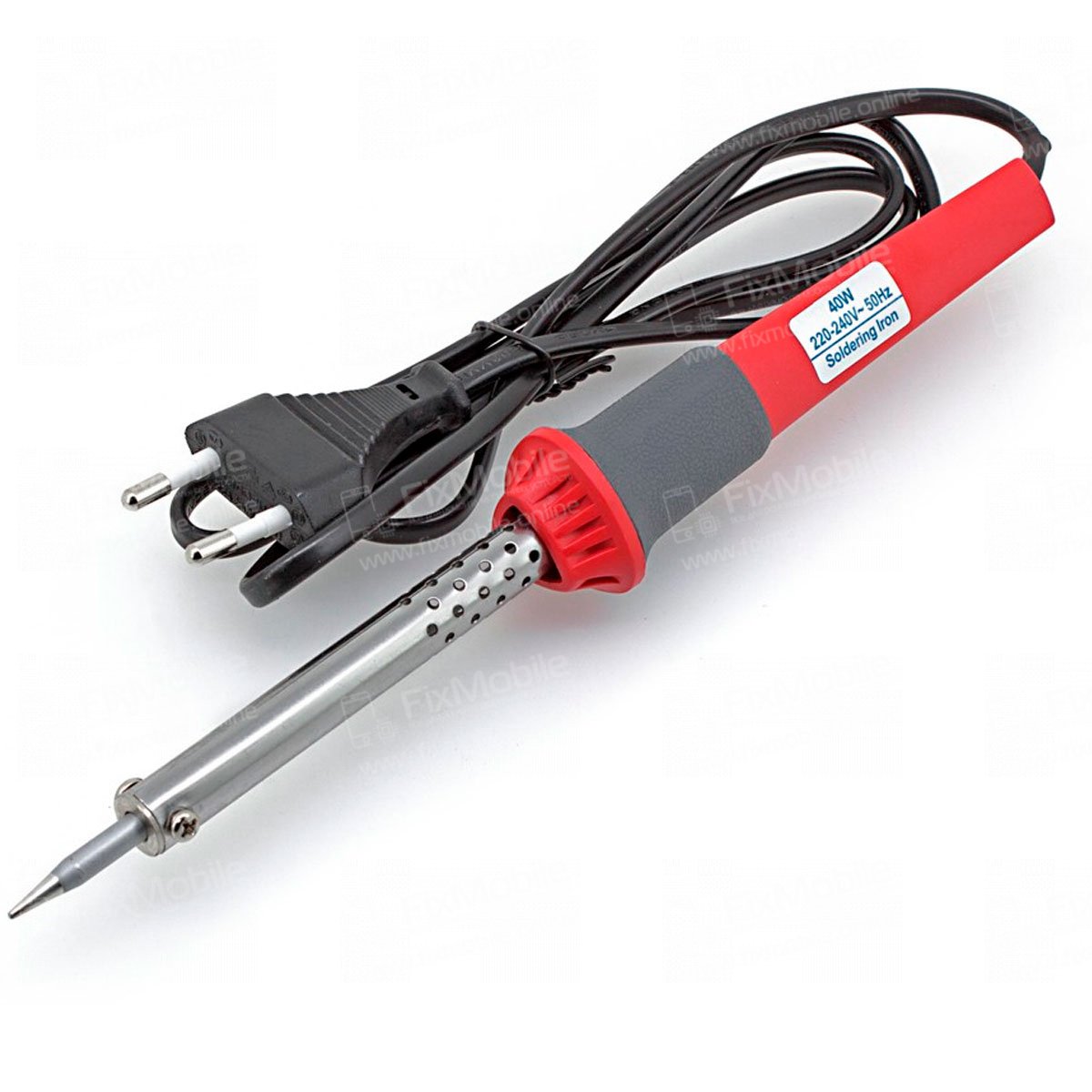

Классический электропаяльник состоит из ручки, нагревательного элемента и жала. Нагревательный элемент может быть спиральным – из нихромовой проволоки, обмотанной вокруг жала, или керамическим – с пленочным нагревателем, расположенным в трубчатом керамическом элементе.

Конструкция паяльника с керамическим нагревателем обеспечивает минимум потерь тепла, поэтому такой паяльник греется намного быстрее. Кроме того, электрическая изоляция керамического нагревателя более надежна, и риск пробоя на корпус практически нулевой. Недостатки тоже есть: паяльники с керамическим нагревателем дороже и боятся ударов и падений – керамический элемент может сломаться, при этом расположенный в толще керамики нагреватель рвется и перестает работать.

Имеющиеся сегодня в продаже импульсные паяльники бывают двух видов:

— Собственно импульсные, жало которых представляет собой дугу из проволоки, нагревающуюся под воздействием проходящего через неё тока. Такие пальники довольно безопасны (жало горячее только во время пайки) и удобны, благодаря очень быстрому разогреву жала (2-3 с), но для пайки микросхем подходят плохо. Температура жала не регулируется и может оказаться слишком высока для пропайки тонких соединений. Кроме того, само жало находится под напряжением, которое может повредить низковольтную микроэлектронику.

— Электропаяльники со спиральным нагревателем, способные увеличивать мощность ТЭНа нажатием кнопки на корпусе. Называются импульсными, потому что на максимальной мощности могут работать недолго (5-15 секунд), после чего требуется делать перерыв на несколько минут. Такой паяльник может быть удобен при пайке мелких «деликатных» деталей – в режиме повышенный мощности можно быстро расплавить крупную каплю припоя, а низкая температура обычного режима защитит детали от перегрева.

Только не следует относиться к таким паяльникам как к обычным двухрежимным и всерьез воспринимать указанную максимальную мощность. Такой паяльник с мощностью, например, 30-130 Вт на 130 ваттах будет работать считанные секунды, и для пайки крупных деталей непригоден.

Паяльники для выжигания также встречаются двух видов:

— С дуговым проволочным жалом, нагреваемым проходящим через него током. От импульсных паяльников отличаются тем, что жало разогрето все время. Удобны для выжигания по дереву, но пожароопасны.

— Классические электропаяльники со специальным жалом (набором жал) для выжигания. Менее опасны, благодаря меньшей температуре жала, но работать можно не со всякими материалами. Для выжигания по дереву подходят плохо, но вполне пригодны для работы с кожей, тканью и пластиком.

Мощность паяльника – один из основных параметров, определяющих его возможности. Маломощные паяльники подходят для деликатных работ с мелкими деталями, паяльники большой мощности можно использовать для ремонта посуды и соединения проводов большого сечения.

Для распайки легкоплавкими припоями микросхем и деталей низковольтных печатных достаточно мощности в 5-15 Вт.

Для пайки крупных деталей, для работы с тугоплавкими припоями и для соединения электрических проводов сечением до 1 мм 2 потребуется паяльник мощностью 25-45 Вт.

Для пайки проводов общим сечением до 10 мм 2 мощность паяльника должна быть 60-100 Вт.

Для пайки высоковольтных проводов большого сечения и соединения проводов с токоведущими шинами потребуется паяльник мощностью 150-200 Вт.

Паяльниками мощностью 200-500 Вт можно лудить крупные детали и производить ремонт металлической посуды.

Большинство паяльников получают питание от сети 220 В, но в некоторых случаях приходится искать альтернативный тип питания.

Если рядом нет розетки, могут пригодиться паяльники с питанием от аккумулятора – для продолжительной работы они непригодны (заряда аккумуляторов хватает на считанные минуты работы), но для срочного ремонта вполне могут подойти.

Низковольтные паяльники с питанием от порта USB или от 12-вольтового источника питания хорошо подходят для пайки низковольтных схем. Любой обычный паяльник имеет некоторую электрическую емкость; его можно представить в виде конденсатора, одной пластиной которого является нагреватель, а второй – жало. И во время работы на жале 220-вольтового паяльника возникает переменное напряжение, которого может оказаться вполне достаточно для повреждения чувствительной электроники. Низковольтные паяльники и трансформаторные паяльные станции этого недостатка лишены. Но следует иметь в виду, что низковольтные паяльники ограничены по мощности: так, 12-вольтовый паяльник, чтобы «выдать» мощность хотя бы 40 Вт, должен потреблять более 3А — редкий блок питания может обеспечить такой ток. Еще хуже дело обстоит с USB-паяльниками — напряжение их питания всего 5 В, а сила тока на одном разъеме USB 2.0 по спецификации не должна превышать 500 мА. И хотя USB-порты многих современных компьютеров без вреда для себя способны давать до 1,5 А, рассчитывать на это не стоит.

Максимальная температура нагрева определяет область применения паяльника.

Температуры ниже 250°С используются для сварки полиэтиленовой пленки (130-180°С) и декоративных работ – тиснения кожи (80-150°С), создания узоров на ткани и т.п. Также на таких температурах производится пайка легкоплавкими припоями.

250-300°С годится для пайки мелких деталей, при пайке электрических проводов и при работе с тугоплавкими припоями такой температуры жала уже может не хватить.

300-350°С – считается оптимальной температурой для пайки электронных компонентов среднего размера.

350-450°С для пайки электросхем уже многовато, при такой температуре быстро окисляется жало, припой начинает выгорать, и возрастает риск перегрева деталей. Такая температура пайки может использоваться при работе с тугоплавкими бессвинцовыми припоями, для резки пластика, синтетических тканей

Температуры выше 450°С используются редко – при работе с тугоплавкими припоями и особо массивными деталями.

Регулировка мощности паяльника способна намного увеличить его универсальность. При этом заметно вырастает и цена инструмента, но это того стоит — регулировка температуры позволяет избавиться от проблем, связанных с тугоплавкостью припоя, перегревом дорожек или деталей. Но имейте в виду, что регулировка температуры на паяльниках осуществляется довольно грубо, методом «прибавить»-«убавить». Для точного выставления температуры следует обратиться к паяльным станциям.

Если конструкция ручки и форма жала больше зависят от привычки и от личных предпочтений, то форма наконечника уже придает инструменту некоторые особенности.

Жало типа «конус» удобно при сквозном монтаже (и демонтаже), но оно плохо удерживает припой, поэтому для поверхностного монтажа подходит хуже. Собрать излишки припоя таким жалом практически невозможно. Кроме того, низкая теплоемкость (особенно у сильно заостренных «конусов») и маленькое пятно контакта затрудняют прогрев крупных контактов и капель припоя.

Жало типа «клин» является более универсальным – оно имеет большую теплоемкость, касание широкой гранью позволяет прогревать большие площадки, а при повороте на 90° пятно контакта сильно уменьшается и позволяет работать с выводами микросхем и тонкими дорожками печатных плат высокой плотности.

Кроме этих, самых распространенных форм наконечников, существует множество специализированных – «микроволна», предназначенная для пайки SMD-компонентов; ножи различных форм, предназначенные для резки пластика; фигурные наконечники для декоративных работ и т. д. Для возможности выбора наиболее подходящего для конкретной работы жала, на большинстве паяльников предусмотрена возможность его замены. Кроме того, жала со временем выгорают (особенно сильно это проявляется на медных – для поддержания формы их следует периодически обрабатывать напильником) и замена жала становится уже просто необходимой.

Подставка необходима для безопасной и эффективной работы, но имейте в виду, что она входит в комплектациюдалеко не всех моделей. Не счесть, сколько столов, полов и штанов прожжено из-за использования вместо подставки первых подвернувшихся предметов. Если у выбранной модели подставки в комплекте нет, крайне рекомендуется докупить её отдельно.

Варианты выбора паяльников

И для ремонта электроники, и для соединения электрических проводов подойдет универсальный [url=»https://www.dns-shop.ru/catalog/6931d6b92f7a4e77/elektropayalniki/?p=1&mode=list&f=3xuh-3xui-3xu8-jcoq&f=3xuz]паяльник мощностью 25-50 Вт с клиновидным жалом – такой инструмент будет нелишним в «арсенале» любого мастера.

Для пайки микросхем и электронных компонентов будет достаточно [url=»https://www.dns-shop.ru/catalog/6931d6b92f7a4e77/elektropayalniki/?p=1&mode=list&f=3xue-3xud]паяльника мощностью до 15 Вт.

Электропаяльник на батарейках может помочь с ремонтом в условиях отсутствия электроэнергии.

Как выбрать паяльник для пайки радиодеталей и микросхем

Выбор паяльника для радиолюбителей является очень важным моментом, поскольку это ключевой прибор для каждого радиолюбителя. Однако все паяльники или паяльные станции имеют различия и подбираются радиолюбителями индивидуально в зависимости от вида предполагаемых работ и личных предпочтений. Также рекомендуем прочесть статью об основах пайки.

Конструкции паяльников

По конструкции они бывают:

  • Традиционные (прямая конструкция в виде стержня).
  • Пистолеты (конструкция паяльника в форме пистолета на котором рабочая часть расположена под углом).
  • Паяльные станции (сложное оборудование с рабочей частью и блоком управления).

Как выбрать паяльник для пайки микросхем

Прежде чем выбрать паяльник, давайте разберемся, какими они бывают.

Газовые чаще используют для пайки при монтажных работах, к примеру, пайки в распределительных коробках. Они удобны тем что могут работать автономно, но во время работы выделяют вредные вещества и долго с ними работать вредно для здоровья как вам, так и окружающим. Но для пайки микросхем или других радиодеталей выбирать такой паяльник будет не разумно. С ним крайне тяжело паять любую плату.

Электрические, в свою очередь, являются самыми распространенными. В зависимости от типа нагревателя их разделяют на:

  • Спиральный (нихромовый)
  • Керамический
  • Импульсный
  • Индукционные

Спиральный – самый распространенный из всех электрических нагревателей. Спиральный нагреватель обеспечивает надежную и долговечную работу при своей недорогой ценовой политике, но имеет один недостаток — большое время нагрева.

Керамический же более дорогой и довольно хрупкий, однако, ему нужно меньше время для нагрева.

Импульсный при своей довольно высокой цене будет оптимальным вариантом. Он быстро нагревается и не придет в негодность от небольшого удара.

Если же вы собираетесь заняться пайкой всерьез, и круг предполагаемых работ будет увеличиваться — обратите внимание на паяльные станции. Индукционные разогреваются за счет катушки индуктора. Такому паяльнику не нужен терморегулятор, но подбирать нужную температуру придется перебором из комплекта жал.

Выбор мощности паяльника

Существуют паяльники разных мощностей:

  • Маломощные (от 3 до 10 Вт.)
  • Средней мощности (20-40 Вт)
  • Большой мощности (60-100 вт.)
  • Производственные (более 100 Вт.)

В зависимости от мощности меняется предназначения паяльника. Паяльники с мощностью более 100 Вт используются для пайки больших металлический изделий таких как радиаторы, кастрюли, трубы. Паяльники мощностью 60-100 Вт предназначены для пайки действительно толстых проводов.

До 10 Вт паяльники предназначены в основном для пайки простейших микросхем, SMD элементов и других миниатюрных радиодеталей.

Итак, отвечая на вопрос, как выбрать паяльник для пайки радиодеталей и микросхем хорошим вариантом будет выбрать маломощный паяльник, чтобы избежать перегрева миниатюрных радиодеталей и SMD элементов. Однако если вы опытный радиомонтажник оптимальным вариантом будет импульсный паяльник мощностью 20-40 Вт, который в умелых руках можно использовать для быстрой работы с миниатюрными радиодеталями и других работ по дому.

Паяльник для микросхем: как выбрать жало?

Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.

Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией. Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки. Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.

Если же вы не определились, какой паяльник купить для пайки микросхем подводя итоги, подчеркнем основные рекомендации и требования, чтобы вы поняли, каким паяльником лучше паять микросхемы и другие компоненты глядя на стенды и витрины магазинов для радиолюбителей.

Для неопытных радиолюбитель желательно использовать маломощные паяльники от 3 до 10 Вт. Возможно использовать для работ с микросхемами и радиодеталями паяльники средней мощности 20-40 Вт, однако высока вероятность испортить компонент при монтаже или демонтаже. Провод должен быть гибким, длинным с двойной изоляцией. Жало подбирается индивидуально в зависимости от предпочтений и вида работ. Желательно покупать паяльник с деревянной ручкой. Тип нагревателя паяльника зависит от выделенных для покупки средств и типа предполагаемых работ. Желательно, чтобы приобретенный паяльник имел функцию постоянной поддержки температуры, терморегулятор, набор жал, регулировку длины жала, возможность замены жала и дополнение, такие как подставка для паяльника, кейс для хранения, губку для очистки и др.

Купить паяльник можно на всем известной площадке — Aliexpress, мы сделали подборку популярных моделей в отдельной статье.

Как правильно выбрать и применять паяльник для микросхем

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Электронные микросхемы устанавливают не только в телевизорах и музыкальных центрах. Ими оснащают дверные замки и холодильники, различные приводы и приборы освещения. Они выполняют функции микропроцессоров, памяти, блоков питания, иных устройств. Актуальные тенденции свидетельствуют о постепенном расширении сферы их применения. Поэтому паяльник для микросхем пригодится для оснащения современной личной мастерской. С его помощью можно быстро сделать ремонт или модернизацию, без обращения к услугам дорогих специалистов и других лишних затрат.

В большом ассортименте предложений профильных магазинов не сложно подобрать инструменты для успешного решения конкретных задач

Определение критериев выбора качественного паяльника для микросхем

Чтобы не ошибиться с приобретением инструментов, надо уточнить объем и параметры будущих работ. Следует учесть характеристики электронных компонентов, условия в домашней мастерской и личные предпочтения. Пригодится обзор рынка с изучением новинок, которые предлагают современные производственные предприятия. Некоторые приспособления для выполнения отдельных операций можно сделать собственными руками. Такой комплексный подход поможет выбрать оптимальную комплектацию оборудования.

Нужно ли купить фен для пайки микросхем: общие требования к инструментам

Первый критерий, который рекомендуют рассмотреть специалисты, это мощность. Электрический паяльник для пайки микросхем потребляет от 3 до 15 Вт. К группе от 15 до 50 Вт причисляют универсальные инструменты. Они пригодятся для демонтажа и установки диодов, транзисторов, резисторов, иных отдельных электронных компонентов. Если предполагается работа с толстыми проводниками (более 1, 5 мм в диаметре), следует приобрести нагревательное устройство мощностью 75-100 Вт.

Подобные паяльники с мощностью до 250 Вт применяют для лужения посуды, соединения медных труб

После определения с подходящей мощностью, надо разобраться с рабочей насадкой. Без наличия опыта, проще работать с жалом прямой формы.

Для аккуратного выполнения отдельных операций могут понадобиться разные инструменты. Их можно приобретать (создавать самому) позднее, по мере освоения рабочих операций

Специализированная насадка для пайки микросхем. Такие приспособления создают с учетом размеров и других параметров определенных электронных компонентов

При выборе подходящего варианта отдельно изучают рукоятку

Натуральное дерево обладает низкой теплопроводностью, поэтому некоторые мастера предпочитают именно такой вариант. Однако в современных моделях пластик дополняют резиновыми накладками, которые обеспечивают надежный захват. Утолщение в передней части повышает уровень безопасности. Удобное размещение регуляторов облегчает эксплуатацию. В любом случае надо учесть личные физиологические особенности.

Некоторые манипуляции удобнее выполнять с применением рукоятки пистолетного типа

С легким паяльником большие объемы работ можно выполнять без лишних физических усилий

Такой инструмент для работы с микросхемами не используют. Его основное преимущество, автономность, в данном случае не является значимым фактором. Подобные изделия обеспечивают чрезмерный нагрев, что способно повредить электронные компоненты. Как правило, их применяют для электромонтажных работ.

Главное отличие импульсного паяльника от обычного – почти мгновенный нагрев

Это может пригодиться на практике. Но надо отметить, что подобные изделия тяжелее обычных моделей. Также следует проверить, доступна ли комплектация паяльника широкой площадкой для одновременного выпаивания нескольких ножек микросхем.

Такой инструмент создает объемный нагрев, который используют для пайки разных электронных приборов. Следует соблюдать осторожность, чтобы не повредить их чрезмерной температурой.

Как выпаять паяльником микросхему из платы: применение и особенности технологических операций

При работе с определенными электронными компонентами учитывают правила монтажа, которые приведены в инструкциях производителей. В них есть сведения о температурных режимах. Чтобы предотвратить перегрев, уменьшают время воздействия, выбирают подходящие виды припоя.

важные параметры, выбор инструмента для дома, труб и микросхем

Несмотря на то что современный рынок представлен широким ассортиментом разнообразных паяльников, многие не знают, как правильно выбрать этот инструмент, чтобы было удобно решать поставленные задачи. Продавцы в специализированных магазинах не всегда могут полностью описать все плюсы и минусы каждой модели, поэтому лучше поискать ответ в интернете. Перед тем как приобрести паяльник, необходимо ознакомиться с его характеристиками и попытаться разобраться, какие из них наиболее важные, а какие – наименее. Также стоит обращать внимание и на страну-производителя. Так как же выбрать паяльник, чтобы не ошибиться?

Важные параметры

Каждый инструмент имеет свои параметры и характеристики, определяющие его функциональное предназначение и возможность применения. Паяльник также не является исключением. Выбирая конкретную модель, необходимо акцентировать внимание на следующие параметры:

Мощность и размер

Многие полагают, что чем больше и мощнее этот инструмент, тем лучше. Однако это не так. Если он требуется непосредственно для труб, то параметры мощности и размера должны быть одни, если для микросхем – то другими. Существуют модели с мощностью меньше 10 Вт и выше 500 Вт.

Рабочее напряжение

У самых популярных моделей рабочее напряжение составляет 6, 12, 36 и 220 Вольт. Конечно, лучше выбрать паяльник, работающий от электросети с мощностью в 220 В. Что касается безопасности, то рабочее напряжение в 36 В является оптимальным вариантом. Если требуется приобрести паяльник для дома с наименьшим напряжением, то придется приобретать и понижающий трансформатор.

Вид нагревательного элемента

Современные аппараты в основном выпускаются со встроенными спиралевидными нагревателями, которые представляют собой керамическую или слюдяную трубку с покрытием из проволоки, находящегося сверху. У некоторых моделей имеются и керамические нагреватели, однако, срок службы у них не слишком большой, а цена довольно высокая.

Форма жала

Существует большой выбор разнообразных жал. Лучше всего выбирать такой паяльник, у которого имеется возможность менять жало. В этом случае можно приобрести себе инструмент, независимо от того, будет он предназначаться для дома или для обработки микросхем.

Регулировка длины жала

Необходимо выбирать такие аппараты, у которых имеется подобная функция. Объясняется это тем, что через некоторое время припой начинает уничтожать жало, нанося зазубрины, уменьшая его в размерах и т. п.

Тип паяльника

Если не получается выбрать подходящий инструмент, лучше всего приобрести стержневые или импульсные модели.

Самым лучшим считается электрический паяльник. Он является универсальным и оптимально сочетает в себе все необходимые параметры.

Выбор паяльников для домашнего использования

По общепринятым правилам, к паяльникам для дома не предъявляются особенные требования и рекомендации. Главное, чтобы инструмент имел широкую сферу применения, был надежным и безопасным. Для дома лучшим вариантом будут стержневые паяльники. Их основными преимуществами считаются надежность, долговечность и практичность.

Недостатком такого инструмента является необходимость ждать, пока он разогреется перед использованием. Есть и альтернатива – импульсный паяльник, разогревающийся моментально, имеющий эргономичный дизайн и, кроме этого, он очень удобен в использовании. Однако такой аппарат применяется в основном для пайки микросхем, а стоимость его значительно выше, чем у обыкновенных стержневых моделей.

Выбирая аппарат для домашнего использования, необходимо ориентироваться на такие параметры, как практичность и удобство. Поэтому с их учетом к таким инструментам предъявляют следующие требования:

  • Оптимальная мощность должна составлять 25-40 Вт.
  • Размеры должны быть небольшими, это делает их удобными в использовании.
  • Рабочее напряжение — 220 В.
  • Материал ручки. Инструменты с пластмассовыми ручками довольно легкие, но перегреваются очень быстро, эбонитовые — очень тяжелые. Лучший вариант – деревянная ручка. Она очень легкая и обладает низким коэффициентом проводимости тепла.
  • Электрокабель должен иметь двойную изоляцию.
  • Оптимальное жало – прямое, изготовленное из качественных материалов и плотно закрепленное в паяльнике.
  • Канифоль можно приобретать в сухом виде или в спиртовом растворе.
  • Припой для пайки должен быть свинцово-оловянным, имеющим толщину проволоки 34 мм.
  • Желательно приобрести раствор ортофосфорной кислоты, которая понадобится для очистки и лужения окислившихся деталей и запчастей.

Если в домашних условиях паяльник будет использоваться очень часто, то лучшим выбором будет паяльная станция. Она стоит гораздо дороже, но в ее комплект входят ванны для очистки паяльника и специальные подставки. Также имеется регулировка температуры жала.

Выбор паяльника для труб

Чтобы проложить долговечный и надежный трубопровод, требуются специальные инструменты. Одним из них является паяльник, к которому предъявляются следующие требования:

  • Специалисты используют аппарат с мощностью 1-2 кВт. Но если паяльник для труб приобретается для работы в квартире, то такая мощность будет излишней.
  • Для работ небольшого масштаба лучше выбирать паяльник с мощностью 680 Вт. Он замечательно подойдет для труб с диаметром 16-65 мм.
  • Для пайки труб из пластика, имеющих диаметр 65 -90 мм, потребуется инструмент с мощностью 850 Вт.
  • Если трубы имеют диаметр больше чем 100 мм, то лучше выбирать модели с мощностью больше 1 кВт.

Выбирая паяльники для труб, следует обращать внимание на присутствие различных насадок. Они изготавливаются как из обычного, так и из металлизированного тефлона.

Выбор паяльника для микросхем

Большинство пользователей предпочитают использовать паяльные станции, однако некоторые радиолюбители предпочитают пользоваться ручными паяльниками для микросхем. К ним предъявляются следующие требования:

  • Максимальная мощность инструмента не должна быть больше 25 Вт.
  • Должно использоваться тонкое жало с диаметром 2,5-3 мм.
  • Необходимо приобретать такие модели, у которых имеется регулировка температуры жала, чтобы не повредить микросхемы.
  • Специалисты не советуют использовать серебряный припой. Лучше, если он будет иметь небольшое содержание олова.
  • Флюс выбирается любой, независимо от компонентов или производителя.

Следует помнить, что при работе с микросхемами обязательно использовать заземление, чтобы не получить удар статическим электричеством. Даже небольшая искра способна нанести микросхемам непоправимый вред.

Что касается выбора страны-изготовителя, то качественные аппараты представлены Чехией. У них оптимальное соотношение цены и качества, а комплект включает в себя все необходимое для широкодиапазонных работ. Неплохие модели представлены турецкими производителями. Однако следует помнить, что на рынке имеется очень много подделок китайского производства плохого качества.

Таким образом, выбор паяльника – дело нелегкое. Не так просто найти такой аппарат, который соответствовал бы всем предъявляемым требованиям. По мнению большинства специалистов, для работы лучше всего приобретать паяльные станции. Они удобные и практичные. Однако для бытового использования обычный паяльник подойдет как нельзя кстати.

Оцените статью: Поделитесь с друзьями!

12 простых советов по улучшению процесса распайки печатных плат сегодня

Грант Прайс, менеджер по продукции Chemtronics

Реальность такова, что никакая пайка не дает всегда идеальные сборки. Даже самые качественные компоненты время от времени выходят из строя. Вот почему удаление припоя так важно для тех, кто производит, обслуживает или ремонтирует печатные платы.

Задача состоит в том, чтобы быстро удалить излишки припоя без повреждения печатной платы. Вот почему в этом посте мы представим вам наши передовые методы демонтажа, способы использования оплетки и основные советы, с которыми мы столкнулись за долгую историю работы в электронной промышленности.

Эти советы в основном посвящены удалению компонентов с помощью демонтажной оплетки (также известной как демонтажная проволока или фитиль) и ее преимуществам. Он портативный, простой в использовании, один из наиболее распространенных инструментов, используемых для ремонта печатных плат, и не требует постоянного обслуживания, как другие инструменты.

1.

Содержите паяльное жало в чистоте и лужении для обеспечения эффективной теплопроводности

Может показаться, что это несложная задача, но это часто упускается из виду и имеет решающее значение для эффективного демонтажа пайки.Жала паяльника покрытые пригоревшим и окисленным флюсом не смачиваются (принимают припой) и плохо проводят тепло. Чистое луженое паяльное жало лучше проводит тепло через распаянную оплетку и быстрее запускает капиллярный процесс.

  1. Перед началом работы залудите жало паяльника, добавив к нему свежий припой.
  2. Если жало паяльника не реагирует на дополнительный припой, восстановите грязные жала с помощью средства для чистки жала, часто называемого «тонировщиком для жала». Твердая паста марки Plato (деталь # TT-95) — это твердая паста, не содержащая галогенидов, которая обеспечивает быстрое и безопасное повторное лужение и очистку окисленных наконечников.Обваляйте горячий наконечник в смеси до тех пор, пока его конец не будет покрыт ярким лужением.
  3. Очистите наконечник от остатков компаунда, нанеся проволочный припой, а затем протерев влажной целлюлозной губкой или средством для чистки наконечников из латуни.
  4. Наконец, снова нанесите припой на наконечник, чтобы защитить его от окисления.
  5. Каждый раз, когда ваш паяльник простаивает какое-то время или после того, как вы закончили пайку, «залудите» паяльное жало свежим припоем, чтобы предотвратить окисление.

2. Сведите к минимуму время, в течение которого плата и компоненты остаются при высокой температуре

Применение высоких уровней нагрева к плате или ее компонентам в течение длительного периода времени может повредить вашу плату, компоненты, создать хрупкие паяные соединения и привести к неполадкам в обслуживании.

  • Поддерживайте приемлемую температуру паяльника. Я знаю, что есть соблазн полностью перевернуть утюг, чтобы повысить эффективность, но вы можете шокировать компоненты.Даже при использовании бессвинцовых припоев при температуре выше 700 ° F (371 ° C) компоненты могут подвергаться термической нагрузке. Если вы считаете необходимым постоянно повышать температуру в течение дня, вернитесь к совету №1.
  • В случае, когда необходимо заменить несколько компонентов в одной сборке или компоненты особенно чувствительны к нагреванию, можно использовать подогреватель печатной платы. Подогреватели позволяют увеличивать температуру доски и поддерживать ее во время работы. Хотя температура предварительного нагрева будет значительно ниже точки плавления припоя, тепловой удар компонентов сведен к минимуму, поскольку вы не получаете резких скачков температуры от окружающей среды.

3.

Совместите ширину фитиля припоя с паяным соединением или контактной площадкой

Фитиль для распайки обычно бывает разной ширины, так что вы можете подобрать оплетку к тому, что вы распаиваете. Слишком тонкий фитиль не удалит достаточное количество припоя и потребует от вас обрезки и переплавки припоя снова и снова. Слишком широкий фитиль нагревается дольше и может мешать работе других компонентов на печатной плате.

Выберите ширину фитиля припоя, которая точно соответствует размеру контактной поверхности. Это обеспечит надлежащую теплопроводность и не удалит ненужные участки. Ширина демонтажной проволоки обозначается цифрами от 1 до 6 или цветовыми кодами, которые являются стандартом в отрасли.

  • # 1 / белая оплетка — самая маленькая (ширина менее 1 мм) и предназначена в основном для SMD и микросхем.
  • Большинство сочтет, что # 2 / желтый, # 3 / зеленый и # 4 / синий являются наиболее распространенными проводами для удаления припоя.
  • № 5 / коричневый идеально подходит для удаления больших пятен припоя, а № 6 / красный — для распайки контактных площадок или клемм BGA.
  • Держите на рабочем месте три или четыре разных по ширине, чтобы покрыть все ящики.
  • Фитиль можно сложить или обрезать под углом, чтобы лучше соответствовать площади контакта.

4. Для обеспечения точности подберите жало паяльника к ширине оплетки.

Используйте жало паяльника, примерно равное ширине оплетки и площади контакта. Слишком маленький наконечник потребует больше времени. Слишком большой наконечник может обнажить другие компоненты в плотной сборке.Подходящий наконечник позволяет быстрее расплавить нежелательный припой и сводит к минимуму время воздействия тепла. При распайке больших участков, например контактной площадки BGA, используйте лезвие или острие ножа.

5. Осторожно: при распайке перетаскиванием перемещайте наконечник по оплетке, а не через оплетку через контактные площадки

Перетаскивание медной оплетки по контактным площадкам, например, при распайке контактных площадок BGA, может поцарапать покрытие OSP и даже сами контактные площадки, если приложить достаточное давление. Лучше всего наложить косу, а затем провести по ней жало паяльника.

6.

Клипса использованного фитиля для демонтажа после каждого использования

Соблазн состоит в том, чтобы отпаять участок и продолжать продвигать катушку тесьмы. Однако лучше работать ближе к концу плетения, чтобы изолировать тепло. Как только фитиль для демонтажа нагревается до температуры пайки, флюс полностью активизируется, так что часть припоя больше не затягивается. Длинная прядь использованной тесьмы действует только как теплоотвод, замедляя процесс.

7.

Избегайте ошибки новичков №1: поднимайте железо и плетите одновременно

Это самая частая ошибка, совершаемая неопытными операторами.После удаления припоя не забудьте одновременно приподнять утюг и оплетку. В противном случае вы припаяете оплетку к контакту и рискуете приподнять площадку.

8.

Подберите тип флюса к вашему процессу очистки

Оплетка для демонтажа доступна с различными типами флюса в зависимости от вашего процесса очистки и других требований.

  • Канифоль — плетеная оплетка из канифольного флюса имеет самое быстрое впитывание, но оставляет после себя остатки, которые необходимо тщательно очистить.
  • No-Clean — Флюсовая оплетка без очистки идеальна, когда очистка невозможна или невозможна. После распайки остается только чистый неионный осадок. Этот тип оплетки следует использовать для полевых работ, когда тщательная очистка является более сложной задачей.
  • Unfluxed — В условиях производства или ремонта, где флюс указан и не может быть изменен, или когда флюс на водной основе необходим, вы можете добавить свой собственный флюс к этому типу оплетки.Неплавленый фитиль не удалит припой, если не будет добавлен флюс. Различные типы флюсов доступны в упаковке ручки, которая идеально подходит для флюсования оплетки.

9

. Выберите статическую рассеивающую упаковку для приложений, чувствительных к статическому электричеству

При работе со сборками, чувствительными к статическому электричеству, убедитесь, что катушка распаянной оплетки является статической (или защищенной от электростатического разряда). Мы видели случаи, когда у оператора была дорогая рабочая станция с защитой от электростатического разряда, коврик и заземляющие ремни, но он был захвачен изолирующей шпулькой. Наиболее рассеивающую упаковку фитиля можно определить по синему цвету. Даже если катушка черная, не предполагайте, что она соответствует стандарту S20.20.

10.

Добавление припоя в труднодоступные места фактически упрощает удаление

Небольшое количество припоя в узких щелях может быть трудно удалить, но большие однородные паяные соединения сходят вверх. Как бы нелогично это ни звучало, это помогает добавить больше припоя в такие соединения, прежде чем он будет впитывать нежелательный припой.

11.

Защитите плату от коррозии с помощью качественного средства для удаления флюса

Остатки флюса могут вызвать рост дендритов и коррозию на сборках печатных плат, поэтому убедитесь, что вы используете передовые методы, и очистите плату. После того, как компоненты были заменены и излишки припоя удалены, выполните следующие действия:

  1. Тщательно очистите поверхность с помощью качественного средства для удаления флюса
  2. Наклоните доску, чтобы очиститель и остатки стекали.
  3. При необходимости используйте щетку из конского волоса или безворсовую салфетку, чтобы аккуратно протереть печатную плату, а затем
  4. промойте.
  5. При использовании салфетки убедитесь, что она не оставляет волокон на печатной плате, что может вызвать проблемы в дальнейшем.

Это необязательный шаг для оплетки без очистки, но все же хорошая идея для густонаселенных плат или плат с высоким напряжением. Это абсолютно необходимо, независимо от типа флюса, если после ремонта вы планируете нанести защитное покрытие.

12

. Для достижения наилучших результатов следуйте нашему рекомендованному процессу распайки

Наконец, мы хотели бы закончить этот пост, рассказав, как использовать фитиль для распайки.

  • Поместите оплетку поверх нежелательного припоя, предпочтительно на большую часть припоя, чтобы обеспечить максимальный контакт оплетки с поверхностью припоя.
  • Затем поместите наконечник утюга на фитиль под углом 45 градусов и позвольте теплу перейти к подушке. Расплавленный припой впитается в оплетку.
  • Переместите припой и оплетку по мере необходимости, чтобы удалить весь припой за один раз. Осторожно, не перетягивайте тесьму по подушечкам, которые могут поцарапать.
  • Когда оплетка заполнится припоем, необходимо обрезать израсходованную часть и перейти к новой оплетке, чтобы вытянуть больше припоя. Снимите утюг и оплетку одновременно, чтобы не припаять провод к плате.

Вот и все. С помощью этих советов вы воспользуетесь проверенными в отрасли передовыми методами эффективного удаления припоя. А теперь мы хотели бы получить известие от вас. Что вы думаете о нашем списке? Мы пропустили важный совет? Обязательно размещайте свои вопросы и комментарии ниже.Если вам нужна помощь в выборе лучшей оплетки для распайки, просто свяжитесь с нами.

ПАЙКИ | hexacon

Паяльники

Мини-утюги

Мини-утюги Hexacon серии A — ведущие утюги для карандашей в отрасли для стабильной подачи. Надежный, прочный и простой в обслуживании. Наконечник, шнур и ручка каждого утюга Mini-Iron серии A заменяются независимо, что обеспечивает максимальную универсальность и экономичность. Мощность от 15 до 60 Вт.Также доступен в 220В.

Характеристики

  • Никелевый нагревательный элемент с изоляцией из слюды с высокой диэлектрической проницаемостью, намотанный на проводящий сердечник из нержавеющей стали. Все элементы Hexacon изготовлены с допуском сопротивления +/- 2%, полностью обожжены для стабилизации мощности и испытаны на диэлектрическую прочность при 1200 В, чтобы обеспечить постоянные температуры холостого хода, быстрое восстановление и длительный срок службы.

  • Устойчивый к возгоранию, сверхгибкий шнур питания из неопрена с указанием мощности выдерживает случайный контакт с утюгом при рабочей температуре.

  • Трехпроводная конструкция с заземлением для безопасности оператора. Опция Posi-Ground обеспечивает утечку в установившемся режиме менее двух милливольт для использования в эквиваленте MIL и безопасности компонентов.

  • Рукоятка со стабилизатором поперечной устойчивости из стекловолокна безопасна, холодна в использовании, легко чистится и устойчива к растворителям.

  • Тонкий корпус из нержавеющей стали обеспечивает отличный обзор при работе и устойчивость к коррозии.

  • Легкий вес и идеальная балансировка идеально подходят для повторяющихся работ.

  • Долговечный, стандартный шестигранный наконечник и железный держатель «S-10» в комплекте

  • Доступны три диаметра наконечника (1/8 дюйма, 3/16 дюйма и 1/4 дюйма) с различной геометрией наконечника, подходящей для многих целей.

Приложения

Тонкий профиль этих утюгов, легкое удобство на ощупь и прохладная ручка делают их популярными для производственной линии, доработки и ремонта с производительностью от миниатюрных приложений, печатных плат до повторяющихся соединений.

— Пайка от легкой до средней

-Повторяющиеся соединения

-Декоративный / любитель

-Кабель / жгут в сборе

Утюги Super S

Утюги Super S

Hexacon — это серия утюгов, предназначенных для тяжелой работы, с пробковыми пальцами. Надежный, прочный и простой в обслуживании. Наконечник, элемент, шнур и ручка каждого утюга Super S можно заменять независимо. Мощность от 20 до 60 Вт. Также доступен в 220В.

Характеристики

  • Никелевый нагревательный элемент с изоляцией из слюды с высокой диэлектрической проницаемостью, намотанный на проводящий сердечник из нержавеющей стали. Все элементы Hexacon изготовлены с допуском сопротивления +/- 2%, полностью обожжены для стабилизации мощности и испытаны на диэлектрическую прочность при 1200 В, чтобы обеспечить постоянные температуры холостого хода, быстрое восстановление и длительный срок службы.

  • Устойчивый к возгоранию, сверхгибкий шнур питания из неопрена с указанием мощности выдерживает случайный контакт с утюгом при рабочей температуре.

  • Трехпроводная конструкция с заземлением для безопасности оператора. Опция Posi-Ground обеспечивает утечку в установившемся режиме менее двух милливольт для использования в эквиваленте MIL и безопасности компонентов.

  • Рукоятка из стекловолокна с прохладной пробкой для прикосновения обеспечивает удобный захват при высокой мощности. Прохладный в использовании, простой в уходе и устойчивый к растворителям.

  • Тонкий корпус из нержавеющей стали обеспечивает отличный обзор при работе и устойчивость к коррозии.

  • Легкий вес и идеальная балансировка идеально подходят для повторяющихся работ.

  • Долговечный, стандартный шестигранный наконечник и железный держатель «S-10» в комплекте

  • Доступны три диаметра наконечника (1/8 дюйма, 3/16 дюйма и 1/4 дюйма) с различной геометрией наконечника, подходящей для многих применений.

Приложения

При правильном согласовании с областью применения характеристики Super S сопоставимы с характеристиками многих станций с регулируемой температурой.

— Быстрая пайка / Большой объем / Долговечность

-Роскошь и ремонт

-Сервисно-ремонтные организации

Phenix Irons

Hexacon переосмысливает концепцию контроля температуры в утюге Phenix. Схема внутри ручки определяет мощность, необходимую для пайки. Микропроцессор Phenix определяет изменение температуры и выдает мощность, необходимую для постоянной пайки фиксированной температуры. Думайте об этом как о круиз-контроле для вашего паяльника.Phenix обеспечивает постоянную температуру даже при переменных нагрузках. Каждый утюг Phenix создан для поддержания определенной рабочей температуры, несмотря на тепловую нагрузку. Если требуется несколько температурных требований, обратите внимание на наши паяльные станции HTC с регулируемой температурой, которые имеют тот же керамический элемент, но с несколькими настройками температуры. Доступны модели мощностью 25 и 40 Вт, но производительность намного больше.

Характеристики

  • Керамический элемент

    обеспечивает быстрый нагрев и долгий срок службы

  • Управляется микропроцессором

  • Доступны два уровня мощности: классический и ультра

  • Доступны три температуры холостого хода: 600, 700 и 800

  • Мягкая ручка из эластомера

  • Зарегистрировано в UL

  • Использует наконечники в стиле CT.Наконечники CT также используются в станциях HTC.

Приложения

Утюг работает как любая станция с регулируемой температурой.

Точечные утюги

Утюги Pinpoint

Hexacon имеют такую ​​же надежную конструкцию, как и утюги Super S, но имеют более прочную ручку и более длинный футляр для тех, кто предпочитает более полный захват и лучший доступ с помощью инструмента Hexacon. Надежный, прочный и простой в обслуживании. Наконечник, элемент, шнур и ручка каждого утюга Pinpoint можно заменять независимо.Мощность от 25 до 60 Вт. Также доступен в 220В.

Утюги для топора могут быть добавлены в эту категорию утюгов. Изобретение Hexacon, Hatchet Irons перемещает центр тяжести ближе к руке, создавая меньший крутящий момент на запястье и плече. Линейные утюги требуют использования всей руки, в то время как работа углового утюга Hatchet выполняется предплечьем, что снижает утомляемость оператора.

Закажите прямой топор серии P для большого вылета (4-1 / 2 дюйма) или топор серии H для облегчения работы.

Характеристики

  • Никелевый нагревательный элемент с изоляцией из слюды с высокой диэлектрической проницаемостью, намотанный на проводящий сердечник из нержавеющей стали. Все элементы Hexacon изготовлены с допуском сопротивления +/- 2%, полностью обожжены для стабилизации мощности и испытаны на диэлектрическую прочность при 1200 В, чтобы обеспечить постоянные температуры холостого хода, быстрое восстановление и длительный срок службы.

  • Устойчивый к возгоранию, сверхгибкий шнур питания из неопрена с указанием мощности выдерживает случайный контакт с утюгом при рабочей температуре.

  • Трехпроводная конструкция с заземлением для безопасности оператора. Опция Posi-Ground обеспечивает утечку в установившемся режиме менее двух милливольт для использования в эквиваленте MIL и безопасности компонентов.

  • Ручка из дерева твердых пород, окрашенная

  • Коррозионно-стойкий никелированный футляр длиной 4-1 / 2 дюйма для лучшего доступа к работе

  • Долговечный, стандартный шестигранный наконечник и железный держатель «S-10» в комплекте. Держатель для утюга «S-9» в комплекте для утюгов Hatchet Style

  • Доступны три диаметра наконечника (1/8 дюйма, 3/16 дюйма и 1/4 дюйма) с различной геометрией наконечника, подходящей для многих применений.

Приложения

-Быстрая пайка / Большой объем

-Роскошь и ремонт

-Техническо-ремонтные организации

— Непрерывная работа на больших тепловых массах

SI-P25 HT477X

SI- {26 HT207X

SI-P24 HT313X

SI-25H HT477X

SI-26H HT207X

SI-24H HT313X

Утюги для электростанций

Утюги Powerhouse

Hexacon имеют высокую удельную мощность, что соответствует высокой скорости производства.Разработан в диаметре 1/4 дюйма и 5/16 дюйма, чтобы иметь половину веса железа диаметром 3/8 дюйма, но выполняет 70% работы этого железа, что приводит к экономии энергии и материалов в этой группе железа. большой радиус действия корпуса 6-1 / 2 дюйма обеспечивает лучший доступ к соединениям. Надежный, прочный и простой в обслуживании. Наконечник, элемент, шнур и ручка каждого утюга Powerhouse можно заменить независимо. Мощность от 40 до 100 Вт. Также доступен в 220В.

Утюги для топора могут быть добавлены в эту категорию утюгов.Изобретение Hexacon, Hatchet Irons перемещает центр тяжести ближе к руке, создавая меньший крутящий момент на запястье и плече. Линейные утюги требуют использования всей руки, в то время как работа углового утюга Hatchet выполняется предплечьем, что снижает утомляемость оператора.

Закажите прямой топор серии P для большого вылета (6-1 / 2 дюйма) или топор серии H для облегчения работы.

Характеристики

  • Никелевый нагревательный элемент с изоляцией из слюды с высокой диэлектрической проницаемостью, намотанный на проводящий сердечник из нержавеющей стали.Все элементы Hexacon изготовлены с допуском сопротивления +/- 2%, полностью обожжены для стабилизации мощности и испытаны на диэлектрическую прочность при 1200 В, чтобы обеспечить постоянные температуры холостого хода, быстрое восстановление и длительный срок службы.

  • Устойчивый к возгоранию, сверхгибкий шнур питания из неопрена с указанием мощности выдерживает случайный контакт с утюгом при рабочей температуре.

  • Трехпроводная конструкция с заземлением для безопасности оператора. Опция Posi-Ground обеспечивает утечку в установившемся режиме менее двух милливольт для использования в эквиваленте MIL и безопасности компонентов.

  • Ручка из дерева твердых пород, окрашенная

  • Коррозионно-стойкий никелированный корпус длиной 6-1 / 2 дюйма для лучшего доступа к работе

  • Долговечный, стандартный шестигранный наконечник и железный держатель «S-10» в комплекте. Держатель для утюга «S-9» в комплекте для утюгов Hatchet Style

  • Доступны наконечники двух диаметров (5/16 дюйма и 1/4 дюйма) с различной геометрией наконечника, подходящей для многих областей применения.

Приложения

Прочная конструкция наиболее популярна в телекоммуникационной отрасли и в сфере электроснабжения для быстрой пайки.

-Быстрая пайка / большой объем

-Большие задачи по термической массе

Утюги для тяжелых условий эксплуатации

Серия наконечников Plug Heavy Duty Hexacon — это самые прочные утюги, доступные для промышленной пайки. Они специально разработаны для непрерывной работы и быстрой рекуперации тепла. Внешний корпус элемента изготовлен из цельного куска высокопрочной легированной стали с никелевым покрытием и практически не поддается разрушению.Шестигранная форма корпуса позволяет удерживать железо в тисках или захватывать гаечным ключом для обслуживания, не повреждая его. Передняя гайка помогает закрепить наконечник, но также поглощает удары, когда железо помещается в держатель, продлевая срок службы элемента. Сборка дефлектора помогает обеспечить прохладную удобную ручку, хорошо сбалансированную с хорошей направленностью. Мощность от 100 до 550 Вт. Надежный, прочный и простой в обслуживании наконечник, элемент, шнур и ручка каждого утюга для вилки HD Plug Tip можно заменить независимо.Также доступен в 220В.

Характеристики

  • Никелевый нагревательный элемент с изоляцией из слюды с высокой диэлектрической проницаемостью, намотанный на токопроводящий латунный сердечник. Все элементы Hexacon изготовлены с допуском сопротивления +/- 2%, полностью обожжены для стабилизации мощности и испытаны на диэлектрическую прочность при 1200 В, чтобы обеспечить постоянные температуры холостого хода, быстрое восстановление и длительный срок службы.

  • Устойчивый к возгоранию, сверхгибкий шнур питания из неопрена с указанием мощности выдерживает случайный контакт с утюгом при рабочей температуре.

  • Трехпроводная конструкция с заземлением для безопасности оператора. Опция Posi-Ground обеспечивает утечку в установившемся режиме менее двух милливольт для использования в эквиваленте MIL и безопасности компонентов.

  • Ручка из дерева твердых пород, окрашенная

  • Диски теплового дефлектора для дополнительного охлаждения ручки

  • Антикоррозийный никелированный шестигранный корпус

  • Долговечный, стандартный шестигранный наконечник и железный держатель «S-12» в комплекте

  • Доступен с наконечниками пяти диаметров (1/2 дюйма, 3/8 дюйма, 5/8 дюйма, 7/8 дюйма и 1-1 / 8 дюйма) с наконечниками различной геометрии, подходящими для многих применений.

Приложения

— Пайка электрическая для тяжелых условий эксплуатации

-Большие соединения и плоскости заземления

— Обработка листового металла от легкой до средней

-Автомобили и сантехника

-Кровля

Утюг для тяжелых условий эксплуатации

Утюги с винтовыми наконечниками

обладают большой тепловой массой и очень большой площадью поверхности наконечника для максимального охвата. Наконечник зубила увеличенного размера снабжен железным наконечником из меди, что позволяет пользователю формировать наконечник в соответствии с условиями применения.Медные наконечники хороши для периодического использования. Наконечники Xtradur лучше всего подходят для непрерывной производственной пайки и ни в коем случае не должны подпиливаться. Внешний корпус элемента изготовлен из цельного куска высокопрочной легированной стали с никелевым покрытием и практически не поддается разрушению. Шестигранная форма корпуса позволяет удерживать железо в тисках или захватывать гаечным ключом для обслуживания, не повреждая его. Мощность колеблется от 90 до 800 Вт. Надежный, прочный и простой в обслуживании наконечник, элемент, шнур и ручка каждого утюга Heavy Duty Screw Style заменяются независимо друг от друга.Также доступен в 220В.

Характеристики

  • Никелевый нагревательный элемент с изоляцией из слюды с высокой диэлектрической проницаемостью, намотанный на токопроводящий латунный сердечник. Все элементы Hexacon изготовлены с допуском сопротивления +/- 2%, полностью обожжены для стабилизации мощности и испытаны на диэлектрическую прочность при 1200 В, чтобы обеспечить постоянные температуры холостого хода, быстрое восстановление и длительный срок службы.

  • Устойчивый к возгоранию, сверхгибкий шнур питания из неопрена с указанием мощности выдерживает случайный контакт с утюгом при рабочей температуре.

  • Трехпроводная конструкция с заземлением для безопасности оператора. Опция Posi-Ground обеспечивает утечку в установившемся режиме менее двух милливольт для использования в эквиваленте MIL и безопасности компонентов.

  • Ручка из дерева твердых пород, окрашенная

  • Диски теплового дефлектора для дополнительного охлаждения ручки

  • Антикоррозийный никелированный шестигранный корпус

  • Долговечный, стандартный шестигранный наконечник и железный держатель «S-12» в комплекте

  • Доступен с различными диаметрами наконечников от 1/2 «до 1-3 / 4»

Приложения

-Тяжелый листовой металл

-Строительство; Кровля и водостоки

-Пайка больших корпусов

-Якорь и шасси двигателя

Micro-Steady Iron

MS-10 — тяжеловес в легком корпусе.Самокомпенсирующийся элемент в сочетании со сбалансированной рукояткой обеспечивает точное управление кончиками пальцев и комфорт оператора. Для этого утюга лучше всего подходят тонкие тонкие схемы. MS-10 имеет температуру холостого хода 700 F и производительность, соответствующую гораздо большему железу. Доступен в 110 В. Использует наконечники в виде рукавов.

Характеристики

  • Самокомпенсирующийся керамический элемент мощностью 10 Вт увеличивает выходную мощность по мере увеличения производительности

  • Конструкция с заземлением обеспечивает безопасную пайку микросхем, чувствительных к напряжению.

  • Простая, но прочная конструкция, удобная в обслуживании

  • Легкий

Приложения

-Миниатюрная и микроминиатюрная пайка

-Пайка под микроскопом

— Слуховые аппараты

-Медицинские приборы

-Маленькие клеммы

Лучшие паяльники для начинающих и любителей 2020

Пайка — важный навык в электронике: хотите ли вы отремонтировать какие-то электронные устройства или создать и спаять свои собственные схемы.

Паять несложно, и вы можете научиться паять менее чем за час, просто просмотрев несколько руководств и попрактиковавшись в сборке наборов для пайки своими руками.

В этой статье мы покажем вам лучшие паяльники для начинающих и любителей. Рекомендуемые нами паяльники подходят для пайки макетных схем электроники или простых соединений печатных плат.

Лучшие паяльники для начинающих и любителей

Принимая во внимание особенности паяльника, мы составили список лучших паяльников для начинающих и любителей.Взгляните на следующую таблицу, чтобы сравнить паяльники. Продолжайте читать этот пост, чтобы получить подробное описание каждого инструмента.


Паяльники Top 8:

  1. Hakko FX888D-23BY Цифровая паяльная станция
  2. Модель паяльной станции X-Tronic
  3. Паяльная станция Aoyue
  4. Комплект паяльника Tabiger
  5. Delcast Паяльник с прецизионным наконечником 30 Вт
  6. TS100 Digital Smart Mini Portable
  7. MINI TS80 Digital OLED USB Type-C

Типы паяльников

Существует несколько видов паяльников для электронных схем.

  • Карандашные паяльники — подключаются непосредственно к розетке и не имеют регулируемой температуры.
  • Регулируемые карандашные паяльники — они похожи на карандашные, но имеют регулируемую температуру.
  • Аккумуляторные утюги — это хороший выбор, когда вам нужен переносной паяльник или вам нужно что-то маленькое на рабочем месте.
  • Паяльные станции — состоят из двух разных частей: основания и самого паяльника; база обычно поставляется с держателем, губкой для очистки и шкалой температуры.

Особенности паяльника

На какие особенности следует обращать внимание при покупке паяльника?

  1. Мощность : следует подобрать паяльник мощностью не менее 30 Вт. Паяльники с низкой мощностью нагреваются дольше и не выдерживают постоянной температуры.
  2. Контроль температуры: это хорошая функция, потому что для разных паяльных работ требуется разная температура железа.
  3. Совместимость наконечников : наконечники утюга должны быть сменными, а утюг должен быть совместим с широким спектром наконечников. Существуют разные насадки разного размера для разных типов работ. Приобретая паяльник, следует также учитывать цену жала. Некоторые паяльники совместимы только с жалами той же марки (это может быть дорого по сравнению с ценой на паяльник).
  4. Подставка для держателя : это важно, чтобы у вас было куда разместить горячий утюг во время работы.
  5. Приложение : вам иногда нужен паяльник для мелкого ремонта / работ? Или вы часто используете паяльник для сборки и пайки собственных схем? В зависимости от приложения и того, как часто вы будете пользоваться утюгом, вам следует обратить внимание на различные функции.

Вам также могут понравиться: Лучшие мультиметры до 50 долларов США


Сравнение лучших паяльников для начинающих и любителей

Вот подробное описание каждого из паяльников.Есть несколько паяльников в разных ценовых диапазонах со своими особенностями.

1. Цифровая паяльная станция Hakko FX888D-23BY FX-888D FX-888 (синий и желтый)

$ 115,00
$ 104,95 в наличии

18 новых от 104 $. 95

Бесплатная доставка

по состоянию на 15 марта 2021 г. 12:30

Эта паяльная станция Hakko — одна из лучших в этом ценовом диапазоне — она ​​получила 5 звезд на Amazon.В нем есть все, что вы ищете в паяльной станции. Паяльник невероятно быстро нагревается (около 10 секунд) и сохраняет температуру во время работы. Он предлагает регулировку температуры и цифровой дисплей, а также поставляется с губкой для очистки и прочной подставкой, которая не двигается во время работы. Вы также можете найти эту паяльную станцию ​​с 7 дополнительными наконечниками.

Последнее обновление 15 марта 2021 г., 12:30


2.Паяльная станция X-Tronic Model

54,75 $ в наличии

2 новых от $ 54. 75

Бесплатная доставка

по состоянию на 15 марта 2021 г. 12:30

Эта паяльная станция поставляется с паяльником мощностью 75 Вт с эргономичной ручкой и прочной подставкой с местом для нескольких принадлежностей, таких как держатель валика припоя, латунная губка, тонировщик для наконечников и чистящий флюс.

Станция оснащена цифровым дисплеем температуры — он может отображать температуру в градусах Цельсия или Фаренгейта. Это удобная функция, позволяющая узнать, когда утюг достаточно горячий, чтобы начать пайку. Кроме того, он также имеет 10-минутную функцию сна. Это означает, что если после использования установить утюг в держатель, он перейдет в спящий режим через 10 минут.


3.Паяльная станция Aoyue

$ 29,99
$ 24,98 в наличии

2 новых от $ 24.98

по состоянию на 15 марта 2021 г. 12:30 Any price and availability information displayed on Amazon at the time of purchase will apply to the purchase of this product.»/>

Эта паяльная станция поставляется с утюгом мощностью 60 Вт со съемным наконечником.Этот утюг совместим с множеством разных насадок, что удобно для замены или если вам нужны разные насадки для разных работ. Наконечник, который идет в комплекте с утюгом, подходит для большинства паяльных работ в ваших электронных проектах.

Карандаш очень легкий, что делает его удобным в использовании. На задней панели станции есть переключатель включения / выключения, так что вам не нужно включать и выключать утюг из розетки каждый раз, когда вы хотите паять. На нем есть маленький светодиод, который показывает, когда станция включена, и мигает, когда она нагревается.Некоторые люди говорят, что этот светодиод может быть больше, чтобы его было лучше видно, чтобы вы случайно не оставили свой утюг включенным.

Температуру утюга можно регулировать от 1 до 8, вращая ручку a на станции. Подставка поставляется с губкой для чистки, держателем для утюга и держателем катушки припоя.


Рекомендуемая литература: Лучшие помощники по пайке

Недорогие паяльники

Если вы нечасто пользуетесь паяльником, у вас ограниченный бюджет или вы только начинаете, то можете взглянуть на следующие недорогие паяльники.

4. Паяльник Tabiger

$ 19,99
$ 18,99 в наличии

2 новых от 18 долларов. 99

Бесплатная доставка

по состоянию на 15 марта 2021 г. 12:30

Это набор для пайки, в который, помимо паяльника, входит множество дополнительных принадлежностей.Это отлично подходит для новичков, у которых нет необходимых принадлежностей для пайки, и у которых ограниченный бюджет. В комплект входит паяльник мощностью 60 Вт с регулируемой температурой, припой, подставка, губка для очистки, пять разных наконечников, антистатический пинцет и чехол для хранения и переноски всего.

Некоторые жалуются, что губка для чистки не очень хорошая, а подставка не очень прочная. Тем не менее, это по-прежнему отличный комплект за такую ​​цену.


5.Паяльник с прецизионными жалами Delcast, 30 Вт,

9,99 долл. США в наличии

2 новых от $ 9.99

Бесплатная доставка

по состоянию на 15 марта 2021 г. 12:30

Если вы ищете дешевый паяльник для случайного использования, это один из самых дешевых паяльников, который вы можете получить.Он имеет мощность всего 30 Вт и не имеет регулируемой температуры. Это означает, что для нагрева может потребоваться много времени, и ему будет сложно удерживать температуру. Тем не менее, для случайных работ / ремонта и за ту цену, которую вы платите, он выполняет свою работу. Если вы ищете паяльник, который будет использоваться в ваших электронных проектах и ​​будет использоваться чаще, мы рекомендуем рассмотреть другие варианты.


Лучшие портативные паяльники

Паяльники TS80 и TS100 — наверное, лучшие портативные паяльники за свою цену на данный момент! Лучше, чем многие «обычные» паяльники в том же ценовом диапазоне.

6. Портативный миниатюрный цифровой интеллектуальный паяльник TS100

69,98 долл. США в наличии

по состоянию на 15 марта 2021 г. 12:30 «/>

TS100 — дешевый, легкий, портативный и качественный паяльник с регулируемой температурой.Он также имеет несколько удивительных интеллектуальных функций, таких как режимы сна и ожидания. Утюг нагревается очень быстро (примерно 30 секунд при питании от источника питания 12 В) и работает невероятно хорошо. Он очень маленький и не занимает много места. Итак, если у вас небольшой верстак или вам нужно заниматься пайкой в ​​полевых условиях, этот паяльник — лучший выбор.

В зависимости от того, где вы достанете паяльник, он не будет поставляться ни с блоком питания, ни с подставкой. Тем не менее, мы очень рекомендуем этот паяльник, и вы можете прочитать наш обзор портативного паяльника TS100 здесь.


7. Программируемый паяльник MINI TS80 Digital OLED USB Type-C (блок питания в комплекте)

нет в наличии

по состоянию на 15 марта 2021 г. 12:30

Паяльник TS80 является преемником TS100.Он похож на TS100, но с новыми функциями и некоторыми улучшениями. TS80 — это USB-паяльник, и вы можете запитать его, используя подходящий внешний аккумулятор. Заменить насадки еще проще, так как здесь используется штекер 3,5 мм (аналогичный аудиоразъему). Прочтите наш полный обзор паяльника TS80 (на данный момент мой любимый).

Принадлежности для пайки

Если вы только начинаете паять, вы можете подумать о приобретении некоторых принадлежностей:

  • Припой: проще всего работать с припоем 60/40 свинец / олово.
  • Фитиль для припоя: фитиль впитывает расплавленный припой, поэтому очень полезно удалить излишки припоя.
  • Чистящая губка: для чистки кончика утюга во время пайки.
  • Тонировщик для жала: используется для очистки и повторного лужения жала паяльника, когда оно черное и окисленное.
  • Диагональные кусачки: используются для обрезки выводов после пайки.
  • Рука помощи: удерживать компоненты вместе во время пайки.
  • Флюсовое перо: содержимое флюсового карандаша способствует растеканию бессвинцового припоя.
  • Вакуумный насос для пайки: этот инструмент помогает удалить припой, оставшийся при распайке компонентов. До сих пор у нас не было хорошего опыта с насосами для пайки.
  • Паяльный коврик для защиты поверхности рабочего места во время пайки.

Дополнительные принадлежности для пайки можно найти в 10 лучших принадлежностях и инструментах для пайки.

Завершение

В этом посте мы показали вам лучших паяльников для начинающих и любителей .Все утюги, которые мы вам показали, — хороший выбор в зависимости от того, чем вы хотите заниматься, и в зависимости от вашего бюджета.

Если у вас ограниченный бюджет и вы абсолютный новичок, набор паяльника Tabiger — хороший выбор, так как он поставляется с множеством полезных аксессуаров.

Паяльная станция Hakko — Если вас не беспокоит, сколько вы потратите, и вам нужен отличный паяльник на всю жизнь, который невероятно быстро нагревается, паяльник Hakko просто идеален.

Купить на Amazon.com Купить на Amazon.co.uk Купить на eBay

На данный момент мой любимый паяльник из списка, безусловно, паяльник TS80. Он настолько прост и практичен в использовании, что не занимает места на моем столе. Прочтите наш обзор, чтобы узнать больше о паяльнике TS80.

Надеемся, этот список был вам полезен. У вас уже есть паяльник или вы собираетесь его купить? Поделитесь своими мыслями с нами.

Спасибо за чтение и не забудьте подписаться на нашу рассылку новостей.


[Рекомендуемый курс] Изучите ESP32 с Arduino IDE

Зарегистрируйтесь в нашем новом курсе ESP32 с Arduino IDE. Это наше полное руководство по программированию ESP32 с Arduino IDE, включая проекты, советы и хитрости! Регистрация открыта, поэтому зарегистрируйтесь сейчас .


Другие курсы RNT

Связанные

13 лучших паяльников 2021 года | Домашняя эстетика

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Есть поговорка, что перо сильнее меча.

Вы можете спросить, причем тут пайка. Ну, видите ли, паяльник очень похож на ручку. Только вы используете его в строительных целях.

Автор выражает словами то, что он задумал, с помощью ручки, а мастер по изготовлению самодельщиков использует свою ручку для пайки, чтобы воплотить свой проект в жизнь. В результате, вместо того, чтобы использовать массивный инструмент, вы можете положиться на небольшое оборудование, которое одинаково хорошо справляется с работой.

Но вопрос, который может вас беспокоить, заключается в том, как выбрать из множества предлагаемых моделей. Как вы решаете, какое устройство подходит вам лучше всего?

Чтобы облегчить ваше беспокойство, наш полный список из 13 лучших паяльников 2021 года предоставит вам всю необходимую информацию.

Лучший паяльник 2021 года Документ

  1. X-Tronic FBA 3020-XTS

Этот продукт подходит всем, кто ищет качественную модель. X-Tronic FBA 3020-XTS с легкостью справляется с множеством задач, что сделало его одним из самых популярных инструментов на рынке. Элегантный внешний вид, хорошо дополненный отличными функциями, обусловил его популярность.

X-Tronic Model # 3020-XTS Паяльник с цифровым дисплеем …
  • Цифровая 75-ваттная паяльная станция X-Tronic Model 3020 …
  • Полный комплект включает: 75-ваттную паяльную станцию ​​(60…
  • Характеристики: Защита от электростатических разрядов, 10-минутный таймер сна, Цельсия до …
  • ОБРАТИТЕ ВНИМАНИЕ: на основной (первой) фотографии показана латунная губка …

Почему нам понравилось?

Этот паяльник отличается элегантным дизайном и надежными функциями, что делает его одним из лучших на рынке. Он поставляется с ярко-синим светодиодным дисплеем, который позволяет переключаться между показаниями по Цельсию и Фаренгейту в соответствии с вашими требованиями. Чтобы упростить этот переход, все, что вам нужно сделать, это щелкнуть переключателем.

Кроме того, он оснащен технологией Magic Temperature Compensation Technology, которая обеспечивает лучший нагрев. Кроме того, он имеет 10-минутную функцию сна, которая необходима для предотвращения несчастных случаев. Таким образом, это не только эффективность, но и безопасность.

Его эффективность также проявляется в его способности быстро нагреваться, что делает его пригодным для множества задач. Решение задач также становится проще, поскольку это паяльная станция мощностью 75 Вт с мощностью 60 Вт, выделяемой на паяльник.Эта мощность проявляется в диапазоне температур от 392 до 896 градусов по Фаренгейту.

Что могло быть лучше?

У него есть проблемы с долговечностью, которые в долгосрочной перспективе повлияют на производительность. Большинство клиентов предпочитают, чтобы их продукт был долговечным и способным справиться с различными ситуациями. Вместе с тем, стойка неправильно расположена, что может доставлять неудобства.

Плюсы

  • Выдерживает высокие температуры
  • Сейф
  • Эргономичный дизайн
  • Функция самотестирования
  • Технология Magic Temperature Compensation Technology

Минусы

  • Долговечность в долгосрочной перспективе может стать проблемой
  • Неправильное расположение стойки для паяльника
  1. Weller WE1010NA Цифровой

Это один из ведущих производителей паяльников, поэтому, естественно, ожидания от этого продукта очень высоки.Чтобы удовлетворить покупателей, Weller WE1010NA Digital предлагает идеальное сочетание мощности и производительности. Вооруженный технологическими улучшениями, он наверняка понравится большинству людей.

распродажа Цифровая паяльная станция Weller WE1010NA
  • Это устройство на 40% мощнее двух моделей …
  • Простой в обращении высокопроизводительный паяльник мощностью 70 Вт с апертурой…
  • Температурная стабильность (+/- 4⁰f, 2⁰c) и температура …
  • Это устройство оснащено передовыми функциями sun as …

Почему нам понравилось?

Чтобы бренд оставался актуальным, он должен предлагать лучшие функции для повышения производительности. Точно так же этот инструмент оснащен на 40% большей мощностью, чем некоторые другие популярные модели Weller.

Это позволяет ему не только быстрее нагреваться, но и быстрее восстанавливаться.Это, в свою очередь, обеспечивает оптимальную производительность наряду с точностью.

Некоторые из других функций включают интуитивно понятную навигацию и режим ожидания для повышения удобства использования. Таким образом, работать с ним становится намного проще, а нагрузка на рабочую станцию ​​значительно снижается.

Он также имеет автоматический пониженный режим для экономии энергии, но, пожалуй, наиболее важным дополнением является защита паролем. Это гарантирует, что вы можете установить пароль, который предоставит доступ к настройкам.

Это делает его высоконадежным оборудованием, а эргономичный дизайн обеспечивает комфорт в течение долгого рабочего дня.

Что могло быть лучше?

Одна из неприятностей использования данной модели — двухпозиционный выключатель. Это неотъемлемая часть любого инструмента, поэтому дизайнерам стоило уделить ему больше внимания. Также нет предохранителя на магистрали, так что будьте особенно осторожны.

Плюсы

  • Защищено паролем
  • ЖК-экран
  • Высокотемпературный
  • Работает на мощности 70 Вт
  • Кнопки

Минусы

  • Нет предохранителя на магистрали
  • Выключатель неисправен
  1. Комплект Vastar VRK10-AXL-1

Время от времени некоторые модели решают нарушить нормы и бросить вызов ведущим брендам.Решением этой задачи является комплект Vastar VRK10-AXL-1, который предлагает большинство вещей, которые вы, вероятно, найдете в любом из популярных продуктов. Эта модель учитывает удобство пользователей и то, какую выгоду они могут извлечь из этого.

распродажа Комплект паяльника Vastar, полный комплект 60W 110V Пайка …
  • ✔ Быстрый нагрев и повышение эффективности рассеивания тепла…
  • ✔ Модернизируем PCBA — мы используем фиксированный резистор, а …
  • ✔ Отличный паяльник — паяльная станция не нужна, …
  • ✔ 5 наконечников для паяльников — пять разных наконечников позволяют паять . ..

Почему нам понравилось?

Если вы ищете недорогой вариант, отвечающий всем вашим потребностям, то эта модель для вас. Это портативное устройство со стальной трубой, которая отлично отводит тепло и предотвращает перегрев.В дополнение к этому регулируемая ручка, которая позволяет точно регулировать температуру.

Это удобно при выполнении различных задач, потому что вы можете поддерживать желаемую температуру для получения идеальной отделки. Еще одно важное обновление — возможность подключить инструмент к любой розетке, что делает его подходящим для всех категорий пользователей — как профессионалов, так и новичков.

Помимо этого, это компактная модель, которая не только быстро нагревается, но и обеспечивает диапазон высоких температур от 392 до 842 градусов по Фаренгейту.Температурный диапазон возможен благодаря протекающей через него мощности 60 Вт.

Что могло быть лучше?

Несмотря на возможность подключения к розетке, иногда бывает трудно держать его подключенным, так как шнур недостаточно длинный. Этого можно было избежать. Во-вторых, нет светового индикатора, поэтому нужно быть осторожным, чтобы случайно не оставить устройство включенным.

Плюсы

  • Доступный
  • Насос для распайки
  • Хороший диапазон температур
  • Быстрый
  • Конструкция стальной трубы

Минусы

  • Нет светового индикатора во время работы
  • Сложно держать подключенным
  1. Станция Weller WLC100

Этот бренд снова фигурирует в нашем списке вместе с другим исключительным продуктом.Станция Weller WLC100 — это высокоэффективная модель, которая делает ее одной из самых покупаемых на рынке. От профессионалов до новичков, каждый может использовать его в полной мере, что сделало эту модель настоящим хитом.

распродажа Паяльная станция Weller WLC100 40 Вт
  • Высокопроизводительная аналоговая паяльная станция производит до …
  • Переменный регулятор мощности позволяет регулировать мощность от 5 до 40 Вт…
  • Качественный, легкий утюг-карандаш с мягкой ручкой из пеноматериала …
  • Включает: сертифицированный Weller наконечник с металлическим покрытием ST3 для удлинения …

Почему нам понравилось?

Это очень надежный вариант для большинства пользователей, что делает его одним из самых востребованных инструментов. Он легкий и выполнен в форме утюга-карандаша с мягкой рукояткой.

У этого есть несколько преимуществ, начиная от простоты использования и заканчивая дополнительным комфортом в течение продолжительного рабочего дня.К этому добавлен сменный нагревательный элемент и медный наконечник с покрытием. Таким образом, он может быть вашим лучшим другом на рабочем месте на долгие годы, не боясь сломаться.

Что самое главное, он оснащен встроенной подставкой для утюга и чистящей подушечкой, чтобы ваша рабочая зона оставалась чистой даже после интенсивного использования. Наконец, он способен производить максимальную температуру в 900 градусов, и эта температура создается мощностью 40 Вт. Примечательно, что мощность регулируется от 5 до 40 Вт простым поворотом ручки.

Что могло быть лучше?

Некоторые аспекты могли быть лучше с этим продуктом. Во-первых, производители могли бы включить дисплей температуры, который упростил бы работу. Во-вторых, устройству требуется время, чтобы нагреться, что может вызывать беспокойство у некоторых людей.

Плюсы

  • прочный
  • Легкий
  • Мягкая ручка из поролона
  • Доступный
  • Регулировка переменной мощности

Минусы

  • Требуется время, чтобы нагреться
  • Нет индикации температуры
  1. Паяльник Tabiger

Эта марка гарантирует, что их модель может удовлетворить широкий круг покупателей. Это не имеет значения, даже если вы редко пользуетесь паяльником; Вы обязательно найдете комплект паяльника Tabiger по своему вкусу. Он также обладает рядом функций, которые привлекли большое внимание.

Почему нам понравилось?

В этой модели есть много чего, что может понравиться, но что бросается в глаза, так это компоненты, которые идут в комплекте. Это делает его простым в использовании для всех типов людей, а не только для тех, кто привык к паяльнику.

Поставляется с паяльной проволокой и 5 паяльными головками, чтобы упростить работу с регулируемым утюгом.Это также означает, что долговечность продукта повышается, так что он имеет долгий срок службы. Как и комплект Vastar VRK10-AXL-1, этот инструмент также имеет конструкцию из стальной трубы.

В результате тепло рассеивается быстрее, что предотвращает перегрев, а также способствует более быстрому нагреву. Это также обеспечивает оптимальную производительность, так что вы можете добиться желаемого результата в своей работе.

Наряду с этим, он имеет хороший температурный диапазон от 392 до 842 градусов по Фаренгейту, что позволяет ему удовлетворить большинство ваших требований.

Что могло быть лучше?

У этой модели есть несколько недостатков, например, контроль температуры. Мы обнаружили, что иногда стрелка, используемая для функции, не давала точных показаний. Это может затруднить выполнение определенных типов задач. К тому же качество припоя оставляет желать лучшего.

Плюсы

  • Высокотемпературный диапазон
  • Простота использования
  • Мощность 60 Вт
  • Переносной ящик для инструментов
  • Быстрый

Минусы

  • Плохое качество припоя
  • Проблема со стрелкой для контроля температуры
  1. Weller WES51 Аналог

Этот бренд делает привычку появляться в нашем списке, но, честно говоря, мы ничего не можем с этим поделать. Последнее дополнение, Weller WES51 Analog, содержит несколько новых функций, которые делают его ценным приобретением. Вы обязательно найдете в этой модели ответ на свои проблемы на рабочем месте.

Почему нам понравилось?

Первое, что вы замечаете в этом устройстве, — это две станции. Одна — это станция управления, а другая — специализированная станция очистки. Эти две станции работают вместе, чтобы сделать его отличным инструментом для вашего рабочего места.

Карандаш для пайки имеет тонкий корпус с прочным нагревательным элементом из нержавеющей стали с нихромовым покрытием. Этот элемент обеспечивает быстрое время отклика, а также увеличивает срок службы.

Кроме того, он оснащен беспроводной системой блокировки температуры. Эта система делает работу безопасной, предотвращая повышение температуры выше указанного уровня. Он также имеет уникальную функцию, заключающуюся в том, что он отключается после 90 минут бездействия.

Это позволяет экономить электроэнергию, даже если вы случайно оставите его включенным.Кроме того, он оснащен регулируемым регулятором температуры, так что вы можете повышать температуру с интервалом в 10 градусов.

Что могло быть лучше?

Однако есть вещи, на которые можно было бы обратить внимание, например, цена. Этот инструмент стоит немного дороже, чем другие устройства на рынке, и это может отпугнуть часть покупателей. Кроме того, входящая в комплект губка для очистки не работает достаточно хорошо.

Плюсы

  • прочный
  • Сейф
  • Энергосбережение
  • Высокотемпературный
  • Регулятор температуры

Минусы

  • Немного дороговато
  • Губка могла быть лучше
  1. Aoyue AO469 Станция

Буквы AO могут означать Открытый чемпионат Австралии по теннису для любителей спорта, но этому инструменту нет места на теннисном корте. Вместо этого, взяв с Открытого чемпионата Австралии по теннису, станция Aoyue AO469 сосредоточилась на технических улучшениях. Он подходит для широкого круга задач, которые заставят вас обратить внимание.

распродажа Паяльная станция Aoyue 469 переменной мощности 60 Вт с …
  • ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ — мощность системы 70 Вт. Утюг 60 Вт …
  • ОСОБЕННОСТИ КОНСТРУКЦИИ — Портативный и легкий дизайн…
  • ВЫСОКАЯ НАДЕЖНОСТЬ — Оснащен быстродействующим PTC …
  • ЧТО ВЫ ПОЛУЧАЕТЕ — 1 станция Aoyue 469, 1 шнур питания, …

Почему нам понравилось?

Разработчики внесли в этот инструмент несколько обновлений, чтобы выделить его среди остальных. Он оснащен уникальной конструкцией съемного наконечника, что делает его очень прочным продуктом, с легкостью справляющимся с различными задачами.

Еще одним фактором прочности является керамический нагревательный элемент и тот факт, что он поставляется с наконечниками 50 различных размеров.Таким образом, он универсален и подходит даже для строительных целей.

Кроме того, керамический нагревательный элемент быстро нагревается, обеспечивая диапазон температур от 392 до 897 градусов по Фаренгейту. Кроме того, модель была идеально спроектирована так, чтобы сохранять тепло, чтобы обеспечить оптимальную производительность.

Наконец, он генерирует мощность 60 Вт и имеет регулируемую регулировку мощности. Таким образом, вы можете выбрать количество мощности, необходимое для любой конкретной задачи, чтобы получить желаемый результат.

Что могло быть лучше?

Качество наконечника этого инструмента могло быть намного лучше. В результате есть вероятность, что вы не добьетесь желаемого результата в своей работе. К этому добавляется тот факт, что, несмотря на все улучшения, нет светодиодного индикатора.

Плюсы

  • Мощность 60 Вт
  • Быстрый
  • Прочный железный карандаш
  • Цифровой индикатор температуры
  • Точный

Минусы

  • Нет светодиодного индикатора
  • Плохое качество наконечника
  1. Паяльная станция Hakko FX88D Bundle

Паяльная станция Hakko FX88D Bundle — это модернизация более ранней модели того же бренда.Поэтому неудивительно, что это устройство обладает некоторыми интересными функциями. Основное улучшение заключается в том, что некоторые из этих функций отсутствуют в других продуктах.

Почему нам понравилось?

Чтобы любое устройство было стоящим, дизайнеры могут выбрать несколько вариантов. В этом случае они решили добавить функции, которые редко можно встретить у других брендов. Во-первых, у него есть резак CHP170, способный обрабатывать различные материалы.

Двигаясь дальше, он имеет отличную систему рекуперации тепла, совместимую с наконечниками T18. Это означает, что вы можете работать при более низких температурах, не беспокоясь о тепловом воздействии на ваш проект.

Кроме того, он компактен, поэтому может поместиться на любом рабочем месте. Это делает его удобным для пользователя, а для дальнейшего облегчения использования он оснащен всего двумя кнопками управления.

Таким образом, у обычных пользователей не возникнет проблем с его эксплуатацией.Наконец, он предлагает одну из самых высоких выходных температур — 899 градусов по Фаренгейту, благодаря мощности 70 Вт.

Что могло быть лучше?

Несмотря на все его достоинства, есть некоторые проблемы, связанные с удобством использования. Он не подходит для новичков, которые могут смутить его. Некоторых это может беспокоить. Кроме того, мы обнаружили, что дисплей время от времени вызывает проблемы.

Плюсы

  • Компактный
  • Простота использования
  • Прочный
  • Защищено паролем
  • Мощность 70 Вт

Минусы

  • Дисплей может быть проблемой
  • Не подходит для новичков
  1. Aoyue 9378 серии Pro

Это один из ведущих брендов на рынке, и серия Aoyue 9378 Pro обладает некоторыми великолепными функциями, которые помогают удерживать свои позиции. Усовершенствования, внесенные в этот продукт, делают его очень востребованным среди покупателей, а компоненты, включенные в него, помогают обеспечить вам лучший опыт работы.

Почему нам понравилось?

Вторая модель этого бренда катапультировалась в сердца покупателей. Это стало возможным благодаря таким функциям, как управление цифровым термостатом с легко читаемым светодиодным дисплеем.

Это не только обеспечивает лучший пользовательский опыт, но и гарантирует получение точных показаний.Наряду с этим он имеет программируемую функцию сна, которая обеспечивает безопасность, а также продлевает срок службы наконечника. Однако одним из значительных улучшений является включение датчика вибрации.

Датчик расположен в рукоятке и быстро улавливает любое движение. Кроме того, он поставляется с 10 различными наконечниками, доступными более чем в 50 размерах, что делает его универсальным инструментом для множества проектов. Помимо этого, он имеет температурный диапазон от 392 до 896 градусов по Фаренгейту, что составляет 60 Вт мощности.

Что могло быть лучше?

Для нагрева может потребоваться время, но это не единственная проблема. Со временем выяснилось, что нагревательного механизма не хватает, что также сказывается на долговечности модели. Кроме того, он не отличается особой гибкостью, что снижает маневренность.

Плюсы

  • Датчик вибрации
  • Сейф
  • Увеличенный срок службы наконечника
  • Универсальный
  • Точный

Минусы

  • Проблема с нагревом
  • Низкая маневренность
  1. UY CHAN TS100 Цифровой

Этот инструмент кажется чем-то прямо из бумажной пленки.От внешнего вида до доступных функций UY CHAN TS100 Digital — отличный портативный вариант для всех, кто ищет современное устройство. Хотя это может быть не взрывающееся перо из Q-ветви, у него есть атрибуты, которые делают его похожим на гаджет из будущего.

Почему нам понравилось?

Эта модель подходит как для внутренних, так и для наружных работ. Благодаря OLED-дисплею вы можете получить лучшие результаты за более короткое время. Кроме того, он работает от батареи, а это значит, что вы можете брать его с собой куда угодно по работе.

Кроме того, он имеет порт USB, чтобы вы могли подключить его к компьютеру. Это позволит вам перепрограммировать кривые повышения температуры, а также установить собственные функции. Таким образом, это очень удобный инструмент, который позволит вам с легкостью использовать функции.

Также, учитывая аспект безопасности, дизайнеры добавили двойные датчики температуры и режим сна. Дополнительным подтверждением этого является автоматическое предупреждение о перегреве, и все эти функции гарантируют, что температура находится в допустимых пределах.

Наконец, для домашних задач он поставляется с адаптером на 19 В, к которому вы можете подключить его и приступить к работе.

Что могло быть лучше?

Из недостатков его использования, пожалуй, наиболее значительным является тот факт, что нагревание занимает немного больше времени по сравнению с другими марками. Кроме того, он не подходит к обычному держателю утюга, оставляя кончик открытым, поэтому будьте осторожны.

Плюсы

  • Автоматическое предупреждение о перегреве
  • Переходный кабель 19 В
  • 65 Вт мощности
  • Портативный
  • Легкий

Минусы

  • Для нагрева требуется немного больше времени
  • Не подходит к обычному держателю утюга
  1. Комплект паяльника ANBES

Если вы ищете домашний продукт, который может выполнять задачи преимущественно по дому, то этот инструмент для вас.В комплекте паяльника ANBES нет ничего необычного, но он делает все просто, но эффективно. Это даст вам большой опыт работы.

Почему нам понравилось?

Это высоконадежный инструмент с прочным основанием для обеспечения устойчивости во время работы. Он также имеет то преимущество, что вы случайно не сожжете или не повредите свой проект.

Таким образом, это безопасный инструмент, который является важным качеством. Что касается деталей, в нем есть 5 сменных насадок, так что вы можете продолжать работать даже в самых суровых условиях.

Кроме того, резьба винта термостойкая и ударопрочная, поэтому железная головка служит дольше. К этому добавляется регулируемая настройка температуры, которая позволяет поддерживать температуру от 200 до 450 градусов по Цельсию.

Кроме того, он имеет прочную металлическую конструкцию, а демонтажный насос имеет алюминиевый корпус. Но даже тогда вы можете использовать его даже одной рукой. Поэтому он идеально подходит для удаления припоя с печатной платы через отверстия для пайки.

Что могло быть лучше?

Опять же, проблема этой модели в том, что она не подходит к металлической подставке. Это означает, что наконечник остается вне подставки, и вы должны соблюдать осторожность, чтобы избежать несчастных случаев. Еще одна проблема в том, что конструкторы не включили ни одной ванны с флюсом.

Плюсы

  • Доступный
  • Прочный
  • Насос для распайки
  • Портативный
  • Губка в комплекте

Минусы

  • Без ванны с флюсом
  • Наконечник не подходит к металлической стойке
  1. Комплект паяльника Sywon 60W ESD

В отличие от некоторых других инструментов, с этим продуктом вы получаете то, что обещали.Комплект паяльника Sywon 60W ESD — это надежный вариант, в котором есть много новых функций, облегчающих вашу жизнь на рабочей станции. Это помогло ему подняться по рейтинговой лестнице на рынке.

Почему нам понравилось?

Эта профессиональная модель оснащена защитой от электростатического разряда и функцией регулировки температуры. Это ручная функция, которая означает, что вы можете начать пайку в любое время и в любом месте в диапазоне температур от 392 до 896 градусов по Фаренгейту.

Это также помогает позаботиться о безопасности, даже когда вы заняты работой в тяжелых условиях.Включение выключателя дополнительно повышает безопасность, так что вам не нужно отключать устройство от сети, чтобы выключить его.

Кроме того, он имеет дополнительную функцию сна, которая помогает экономить энергию. Это универсальный продукт, предназначенный для домашнего ремонта, пайки проволокой своими руками, электронной сварки, печатных плат и компонентов, чувствительных к статическому электричеству.

Таким образом, ваши паяльные работы доступны для настольных компьютеров, транспортных средств, распределительных коробок и светодиодных ламп. Кроме того, прилагаемый силиконовый шнур является антиабразивным, чтобы обеспечить долговечность, которую желает большинство покупателей.

Что могло быть лучше?

Существенной проблемой этого устройства является контроль температуры. В конечном итоге это может стать неудобством, так как температура существенно влияет на качество работы. Также люлька сделана из пластика, и вы должны быть осторожны, чтобы наконечник не обжечь ее.

Плюсы

  • Доступный
  • Шнур кремниевый
  • Компоненты, чувствительные к статическому электричеству
  • Губка для очистки
  • Дополнительная функция сна

Минусы

  • Проблема с контролем температуры
  • Люлька пластиковая
  1. Комплект паяльной станции X-Tronic XTR-4040-XTS

Мы начали с X-Tronic и этим заканчиваем наш список.Итак, завершает круг комплект паяльной станции X-Tronic XTR-4040-XTS, который предлагает вам качественный опыт. Он создан для удовлетворения требований рабочей станции и имеет несколько новых функций, которые привлекут ваше внимание.

X-TRONIC XTR-4040-XTS Цифровая пайка и пайка горячим воздухом …
  • Тумблер по шкале Цельсия / Фаренгейта — включает 5X гибкую шею…
  • 700 Вт Общая потребляемая мощность — фена 500 Вт -…
  • Пистолет горячего воздуха: 212 ° F ~ 896 ° F / 100 ° C ~ 480 ° C — Пайка …
  • 4 воздушные сопла — 10 асс. Наконечники для пайки — 1 дополнительный горячий воздух и …

Почему нам понравилось?

Это может показаться очень сложным устройством, но будьте уверены, что это не так. Он имеет матовую алюминиевую переднюю панель и синий светодиодный трубчатый дисплей, который хорошо дополняется переключателем Цельсия-Фаренгейта.

Этот переключатель позволяет эффективно получать показания в любом масштабе, который вы хотите. Продолжая тему температуры, в нем есть технология Magic Temperature Compensation Technology. В результате каждые 20 миллисекунд вы можете определять реальную температуру паяльника.

Таким образом, вы можете регулировать температуру, чтобы поддерживать ее на постоянном уровне. Кроме того, он оснащен функцией самотестирования, предотвращающей короткие замыкания и перегрузки. Кроме того, он имеет эргономичный дизайн, который делает возможной долгую работу, а также делает ее комфортной.

Для обеспечения всех этих функций инструмент имеет мощность 60 Вт и силиконовый шнур. Таким образом, вы получаете диапазон температур от 212 до 896 градусов по Фаренгейту, который является одним из самых высоких в мире.

Что могло быть лучше?

Одна из проблем этого продукта — большие размеры. Это может привести к тому, что некоторые пользователи столкнутся с трудностями при работе, поскольку маневренность ухудшится. Вместе с тем качество лупы оставляет желать лучшего и практически никак не влияет на выполнение задачи.

Плюсы

  • Передняя панель из матового алюминия
  • Волшебная технология температурной компенсации
  • Эргономичный дизайн
  • Мощность 60 Вт
  • Функция самопроверки

Минусы

  • Большой размер
  • Лупа выпуск

Справочник покупателя

В наши дни суеты и бега уже сложно выполнять работу.Вы всегда стараетесь уложиться в сроки и вовремя завершить свои проекты.

К этому вам не нужно тратить время на выбор паяльника, который лучше всего соответствует вашим требованиям. Несмотря на то, что наш список сузился до продуктов, перед вами по-прежнему стоит незавидная задача выбрать лучшее из лучшего.

Чтобы помочь вам в дальнейшем, вы можете обратить внимание на следующие моменты, которые помогают отличить действительно первоклассные продукты от других брендов:

  1. Мощность

Сила — это кислород, который движет любым инструментом.Без питания ни один паяльник не справился бы с повседневной работой. Power делает его последовательным и гарантирует, что то, что у вас есть, является ценным продуктом.

В любой модели доступен ряд функций, и для того, чтобы все это приносило пользу, она должна иметь соответствующую мощность. Также должна быть функция, с помощью которой вы можете контролировать количество энергии, необходимое для любой конкретной задачи. Это поможет вам использовать его для оптимальной работы.

Кроме того, учитывая разнообразие профессий, власть — это больше необходимость, чем привилегия.

  1. Режущая способность

Режущая способность напрямую связана с мощностью. Ежедневно вам, возможно, придется разрезать множество прочных материалов, чтобы выполнить свою работу.

Паяльник должен легко обрабатывать различные материалы. Учитывая требования рабочего места, вы, вероятно, не сможете сидеть, пока ваш инструмент медленно разъедает определенную поверхность. В таких случаях вам нужно, чтобы ваш продукт был быстрым, точным и надежным.

Он должен быстро справиться с любой ситуацией, чтобы вы могли продолжать работать без перебоев.

  1. Прочность

И последнее, но не менее важное: ожидать, что ваш продукт будет долговечным, не является значительным спросом. Каждый хочет инвестировать во что-то, от чего он будет получать вознаграждение в течение некоторого времени. А учитывая, что речь идет о пайке, ваша модель должна быть прочной.

Он должен выдерживать давление при резке самых разных материалов в различных ситуациях и постоянно.Если какая-либо функция или деталь перестают работать, это может привести к нарушению работы.

Вам не нужно время от времени покупать новое устройство. Таким образом, очень важно сделать правильный выбор и посмотреть, сможет ли модель удовлетворить ваши требования на долгие годы.

Приговор

Пайка может показаться легкой, но это одна из тех задач, которые требуют большого терпения.

Изящество — это не то, что можно ассоциировать со строительством, но именно мельчайшие детали делают проект лучше, чем остальные.Паяльник — один из таких инструментов, который может помочь вам получить желаемую отделку, о которой вы так долго мечтали.

Мы просмотрели множество продуктов и пришли к выводу, что UY CHAN TS100 Digital может быть вашим идеальным продуктом. Если вы профессионал, вам может понравиться паяльная станция Hakko FX88D Bundle, а инструменты от Weller успели порадовать обширную часть аудитории.

Пройдя наш список, мы надеемся, что вы начали формировать представление о том, какой тип модели вам нужен.Нам удалось сузить список лучших продуктов, и вам остается только пойти и купить.

Итак, получайте удовольствие не только от покупок, но и от работы.

Статьи по теме

13 лучших мультиметров для электронщиков

Как проверить аккумулятор мультиметром?

9 Лучший мультиметр для любителей электроники и начинающих

5 лучших паяльников для витражей

5 лучших инструментов для выжигания по дереву и ручки для пирографии

13 лучших бутановых горелок

6 лучших присосок для припоя для электроники

Паяльник

против паяльника

Начинающие любители пайки не знают, что выбрать для своих проектов — паяльники или паяльные пистолеты.Следующее руководство даст несколько советов по использованию двух разных инструментов, используемых для пайки. Обязательно уточняйте технические характеристики перед покупкой паяльника или пистолета. Начнем с определения.

Паяльник против пистолета: определение

Паяльник — это самый стандартный инструмент, используемый для соединения электрических компонентов. Основная нагревающая часть утюга в форме палочки — это металлический наконечник.

Как и утюг, для соединения металлических поверхностей применяется паяльник.Благодаря конструкции, напоминающей пистолет, этот инструмент имеет устойчивую ручку, которую можно легко держать одной рукой.

Я думаю, что вы знаете, как работает паяльник, поэтому я хочу остановиться на основных технических характеристиках паяльных пистолетов.

Что такое паяльник и чем он отличается от паяльника?

Электрический паяльник можно спутать с паяльником. Пистолеты имеют понижающий трансформатор, но не имеют высокочастотного преобразователя. В остальном паяльник очень похож на паяльник.В отличие от трансформаторных паяльников, пистолеты работают намного быстрее и не нуждаются в таких длительных перерывах, как их аналоги.

Паяльный пистолет применяется при работе с микросхемами и мелкими электрическими деталями. Все мелкие контакты, которые необходимо припаять, выполняются этим инструментом. Благодаря уникальному механизму действия паяльный пистолет обеспечивает отличные условия для работы с подобными деталями. Производство и ремонт гаджетов, бытовой техники, радиосхем и прочего — вот основные области применения паяльного пистолета.

В конструкцию паяльного пистолета входят такие детали:

  • Наконечник — это основная рабочая часть, которая контактирует с местом, которое вы хотите припаять;
  • Держатель , напоминающий рукоятку пистолета — удобный захват инструмента при работе с инструментом;
  • Нагревательный элемент необходим для нагрева жала;
  • Электрический шнур с вилкой используется для подключения паяльника к электросети;
  • Маленький стержень является частью устройства, заканчивающейся наконечником;

Основные нагреватели в современных моделях в основном изготовлены из хрома и никеля.Он нагревается под действием электроэнергии. Нормальная температура нагрева — это когда припой плавится. Сердечник паяльника обычно делается из меди, потому что этот металл очень хорошо проводит тепло и нагрев происходит максимально быстро. Чаще всего острие имеет вид клина.

Имейте в виду, что паяльный пистолет работает при низком напряжении и имеет уникальную конструкцию. Именно поэтому он получил высокий КПД. Паяльные пистолеты с керамическим наконечником также могут сэкономить на счетах за электроэнергию.Ток через жало течет только во время пайки. Это отличается от паяльного пистолета от обычной практики. Остальные отличия касаются в основном наличия преобразователя частоты.

Паяльник и паяльник: сравнительная таблица

Использует Плюсы Минусы
Паяльный пистолет Может подключать тяжелые электрические компоненты, например кабельные наконечники.Они выделяют больше тепла для пайки тяжелых элементов. Напряжение повышенной мощности — до 240 Вт;

Нагреваются быстрее;

Мгновенное охлаждение;

Вид медной проволоки быстро растворяется;

Он тяжелее утюга;

Не подходит для соединения мелких деталей;

Паяльник Отлично подходит для пайки световой электроники. Если вы не хотите слишком много тепла, выберите утюг. Он легче ружья;

Множество размеров;

Более гибкий;

Более плавный рабочий процесс;

Менее эффективен;

Недостаточное напряжение;

Больше подходит для работ с низким энергопотреблением;

Важное замечание! Паяльники по сравнению с паяльными пистолетами проще в обращении во время работы.Таким образом, они более гибкие, когда дело доходит до пайки световой электроники. Оружие большего размера отлично подходит для тяжелых работ. Кроме того, пистолеты работают быстрее, потребляют меньше энергии.

Самым главным принципиальным отличием является способ нагрева жала. В обычном паяльнике с хромовым или керамическим нагревателем жало максимально изолировано от электроэнергии, проходящей через нагреватель. В паяльном пистолете жало — это проводник электричества, который его нагревает.

Самый большой недостаток паяльного пистолета в том, что его жало может поражать током.Такой паяльник легко выводит из строя микросхемы, чувствительные к высокому напряжению, но отлично подходит для пайки стандартных проводов.

Одно из преимуществ паяльника перед паяльником — быстрый нагрев. Этот фактор необходимо учитывать при использовании паяльника на открытом воздухе или в холодную погоду на улице. Обычный паяльник с хромированным нагревателем в таких условиях быстро остынет и не сможет с равномерной скоростью прогреть место пайки.

Паяльник vs паяльник vs паяльная станция: контроль температуры

Независимо от того, что вы выберете, остерегайтесь использования дешевых паяльных инструментов без утечки заземления или контроля температуры. Такие инструменты могут достигать 8000 F. Если вам нужна стабильная высокая температура, купите паяльную станцию, которая может заземлить наконечник и предотвратить утечку из линий питания переменного тока. Также такие станции включают в себя регулируемый трансформатор для регулирования температуры.

Стандартный припой плавится при 3610 F, но для некоторых новых бессвинцовых припоев требуется более высокая температура, чтобы начать плавление — около 4300 F.В этом диапазоне необходимо регулировать температуру паяльного инструмента.

Не путайте температуру с теплом. Температура — это интенсивность «жара». Тепло — это количество.

Чтобы припой плавился быстрее, нужно увеличить нагрев. Паяльные станции, в отличие от пистолетов и утюгов, позволяют регулировать нагревательные насадки в соответствии с вашими потребностями в данный момент.

На что обращать внимание в паяльниках и паяльниках

Прежде чем выбрать идеальный инструмент для пайки, обратите внимание на следующие моменты:

Диапазон мощности — 20-50 Вт для паяльников идеально подходит.Мощность влияет на скорость нагрева медного наконечника, а также на режим охлаждения. Стабильная температура во время пайки важна, и она обеспечивается за счет большой мощности.

Сменные насадки . Придется заменить насадки на инструмент, несмотря на его конструкцию, поэтому заранее купите несколько;

Контроль температуры . Если вы планируете много паять, то вам нужно проверить конкретную температуру. Максимальные температуры обеспечивают комплекты паяльных станций или мощные пистолеты;

Цена имеет значение .Стандартный легкий паяльник можно купить до 10 долларов. Но если вы хотите вложить деньги в паяльник или станцию, приготовьтесь потратить до 30 долларов. Просто убедитесь, что в паяльную станцию ​​встроена подставка;

Толщина и форма наконечника . В зависимости от вашего проекта вам может потребоваться выбрать инструмент с толстым или тонким наконечником.

Заключительные мысли

Теперь у вас есть актуальная информация о сходствах и различиях между паяльниками и паяльными пистолетами .Надеюсь, что большинство ваших забот по поводу правильного выбора паяльного инструмента ушло. Мои рекомендации и сравнение помогут сделать правильный выбор между паяльником и паяльником.


Привет! Меня зовут Том, я автор блога. Мое хобби — электронные схемы и паяльники.

О демонтаже SMD компонентов с печатных плат. Как распаять микросхему Как распаять smd компоненты

В этой статье пойдет речь об одном из рабочих приемов распайки smd компонентов.Причем распайка будет происходить не совсем стандартным способом, но, несмотря на это, очень эффективным. Элементы нагреваются равномерно, без опасности перегрева, так как температуру можно регулировать!

Детали

SMD все чаще используются на производстве, а также среди радиолюбителей. С ними удобнее работать, так как не нужно сверлить отверстия под клеммы, а устройства очень миниатюрные.

Компоненты

SMD можно использовать повторно и повторно. Здесь снова проявляется очевидное превосходство поверхностного монтажа, ведь паять мелкие детали намного проще.Их очень легко сдувать с платы специальной паяльной сушилкой. Но если под рукой такого нет, то выручит обычный бытовой утюг.

Разборка деталей SMD

У меня перегорела светодиодная лампа, и я не буду ее чинить. Распаяю на части для будущих самоделок.


Разбираем лампочку, снимаем верхнюю крышку.


Вытаскиваем доску из основания цоколя.



Распаиваем прилагаемые комплектующие и детали, провода.В общем, должна быть плата только с SMD частями.



Закрепляем утюг вверх ногами. Делать это нужно жестко, чтобы в процессе пайки он не опрокинулся.

Использование утюга хорошо еще и тем, что в нем есть регулятор, который достаточно точно будет поддерживать заданную температуру поверхности подошвы. Это огромный плюс, так как поверхностные компоненты очень боятся перегрева.

Устанавливаем температуру около 180 градусов по Цельсию.Это второй режим глажки, если мне не изменяет память. Если пайка не работает, постепенно увеличивайте температуру.
Поместите плату лампочки на дно перевернутого утюга.


Ждем 15-20 секунд прогрева платы. В это время смачиваем каждую деталь флюсом. Флюс не перегреется, будет своеобразным помощником при распайке. С ним все элементы снимаются без труда.


Как только все хорошо нагреется, все детали можно смахнуть с доски, ударив доской о какую-либо поверхность.Но сделаю все аккуратно. Для этого берем деревянную палку, чтобы удерживать плату на месте, и пинцетом отсоединяем каждый компонент платы.
Пустая доска по окончании работы:


Паяных деталей:




Этот метод позволит очень быстро паять любые платы с SMD деталями. Примите друзей!


SMD — Surface Mounted Devices — Компоненты для поверхностного монтажа — так расшифровывается эта английская аббревиатура.Они обеспечивают более высокую плотность упаковки по сравнению с традиционными компонентами. К тому же установка этих элементов, изготовление печатной платы оказываются технологичнее и дешевле в массовом производстве, поэтому эти элементы получают все большее распространение и постепенно заменяют классические детали с проволочными выводами.

Установке таких деталей посвящено множество статей в Интернете и в печатных СМИ. Теперь хочу его дополнить.
Надеюсь, мой опус будет полезен новичкам и тем, кто с подобными компонентами еще не разбирался.

Приурочен выход статьи, где таких элементов 4, а сам процессор PCM2702 имеет сверхмалые ножки. Печатная плата, входящая в комплект поставки , имеет паяльную маску , которая облегчает пайку, но не отменяет требований к точности, отсутствию перегрева и статического электричества.

Инструменты и материалы

Несколько слов о необходимых для этого инструментах и ​​расходных материалах … В первую очередь, это пинцет, острая игла или шило, кусачки, припой, шприц с достаточно толстой иглой для нанесения флюса. очень полезно.Поскольку сами детали очень мелкие, без лупы обойтись может быть очень проблематично. Также вам понадобится жидкий флюс, желательно нейтральный, не требующий очистки. В крайнем случае подойдет и спиртовой раствор канифоли, но лучше использовать специализированный флюс, так как их сейчас в продаже большой выбор.

В любительских условиях паять такие детали удобнее всего с помощью специального паяльного фена или, проще говоря, термовоздушной паяльной станции.Выбор их в продаже сейчас довольно большой, а цены, благодаря нашим китайским друзьям, тоже очень демократичные и доступны большинству радиолюбителей. Например, такой образец китайского производства с труднопроизносимым названием. Пользуюсь этой станцией уже третий год. Пока полет нормальный.

И, конечно же, вам понадобится паяльник с тонким наконечником. Лучше, если этот наконечник будет изготовлен по СВЧ технологии, разработанной немецкой компанией Ersa.Он отличается от обычного наконечника тем, что имеет небольшое углубление, в котором скапливается капля припоя. Этот наконечник делает меньше прилипания при пайке близко расположенных выводов и дорожек. Очень рекомендую найти и использовать. Но если такого чудо-наконечника нет, то подойдет паяльник с обычным тонким наконечником.

На заводе SMD детали паяются групповым методом с использованием паяльной пасты. На подготовленную печатную плату на контактных площадках наносится тонкий слой специальной паяльной пасты.Обычно это делается с помощью шелкографии. Паяльная паста представляет собой мелкодисперсный припой, смешанный с флюсом. По консистенции напоминает зубную пасту.

После нанесения паяльной пасты робот расставляет необходимые элементы в нужных местах. Паяльная паста достаточно липкая, чтобы удерживать детали. Затем плату загружают в печь и нагревают до температуры чуть выше точки плавления припоя. Флюс испаряется, припой плавится, и детали спаиваются на свои места. Остается только подождать, пока плата остынет.

Вы можете попробовать эту технологию дома. Этот вид паяльной пасты можно приобрести в ремонтных компаниях. сотовые телефоны … В магазинах по продаже радиодеталей, тоже сейчас обычно в наличии, вместе с обычным припоем. В качестве дозатора пасты я использовала тонкую иглу. Конечно, это не так аккуратно, как, например, Asus, когда производит свои материнские платы, но вот как можно. Будет лучше, если эту паяльную пасту набрать в шприц и аккуратно выдавить через иглу на контактные площадки.На фото видно, что я немного перестарался, разбрызгав слишком много пасты, особенно слева.

Посмотрим, что получится. Ставим детали на смазанные пастой контактные площадки. В данном случае это резисторы и конденсаторы. Здесь пригодится прекрасный пинцет. На мой взгляд, удобнее использовать пинцет с изогнутыми ножками.

Вместо пинцета некоторые используют зубочистку, кончик которой слегка смазан флюсом для липкости.Полная свобода — кому удобнее.

После того, как детали заняли свои места, можно начинать нагревание горячим воздухом. Температура плавления припоя (Sn 63%, Pb 35%, Ag 2%) составляет 178c *. Устанавливаю температуру горячего воздуха 250С * и с расстояния в десять сантиметров начинаю прогревать доску, постепенно опуская кончик фена все ниже и ниже. Будьте осторожны с давлением воздуха — если оно будет очень сильным, он просто снесет детали с доски. По мере нагревания флюс начнет испаряться, а темно-серый припой начнет светлеть и, в конечном итоге, расплавится, растечется и станет блестящим.Примерно так, как видно на следующей картинке.

После того, как припой расплавится, медленно отодвиньте кончик фена от платы, позволяя ему постепенно остыть. Вот что у меня получилось. По большим каплям припоя на концах элементов видно, где я нанес слишком много пасты, а где жадно.

Паяльная паста, вообще говоря, бывает дефицитной и дорогой. Если его нет в наличии, то можно попробовать обойтись без него. Как это сделать, рассмотрим на примере пайки микросхемы.Для начала все контактные площадки нужно тщательно и густо облучить.

На фото, надеюсь, вы видите, что припой на контактных площадках такая невысокая горка. Главное, чтобы он был равномерно распределен и его количество на всех сайтах было одинаковым. После этого все контактные площадки смачиваем флюсом и даем немного просохнуть, чтобы он стал толще и липче, а детали прилипли к нему. Аккуратно размещаем микросхему на предназначенное место. Тщательно совмещаем выводы микросхемы с контактными площадками.

Рядом с микросхемой я разместил несколько пассивных компонентов, керамические и электролитические конденсаторы. Чтобы детали не сдувало напором воздуха, начинаем нагрев сверху. Здесь не нужно торопиться. Если большой сдуть довольно сложно, то маленькие резисторы и конденсаторы легко разлетаются во все стороны.

Вот что получилось в результате. На фото видно, что конденсаторы припаяны как положено, но некоторые ножки микросхемы (например 24, 25 и 22) висят в воздухе.Проблема может заключаться либо в неравномерном нанесении припоя на контактные площадки, либо в недостаточном количестве или качестве флюса. Исправить ситуацию можно обычным паяльником с тонким наконечником, тщательно спаяв подозрительные ножки. Чтобы заметить такие дефекты пайки, необходимо увеличительное стекло.

Термовоздушная паяльная станция — это хорошо, скажете вы, а как быть тем, у кого ее нет, а есть только паяльник? При должной степени точности SMD элементы можно паять обычным паяльником.Чтобы проиллюстрировать такую ​​возможность, припаиваем резисторы и пару микросхем без помощи фена, используя только паяльник. Начнем с резистора. Устанавливаем резистор на предварительно луженые и смоченные флюсом контактные площадки. Чтобы он при пайке не двигался и не прилипал к наконечнику паяльника, его нужно в момент пайки прижать к плате иглой.

Затем достаточно прикоснуться к концу детали и контактная площадка острием паяльника и деталь с одной стороны будет припаяна.С другой стороны, паяем точно так же. На жало паяльника должно быть минимальное количество припоя, иначе он может залипнуть.

Вот что у меня получилось с пайкой резистора.

Качество не хорошее, но контакт надежный. Качество страдает от того, что одной рукой сложно зафиксировать резистор иглой, другой рукой держать паяльник, а третьей рукой делать снимки.

Транзисторы и микросхемы стабилизатора распаиваются аналогично.Сначала припаиваю к плате радиатор мощного транзистора. Не жалею, что припаял здесь. Капля припоя должна стекать под основание транзистора и обеспечивать не только надежный электрический контакт, но и надежный тепловой контакт между базой транзистора и платой, которая действует как теплоотвод.

Во время пайки можно слегка подвигать транзистор с помощью иглы, чтобы убедиться, что весь припой под цоколем расплавился и транзистор плавает на капле припоя.Кроме того, из-под основания будет выдавливаться излишек припоя, улучшая тепловой контакт. Так выглядит распаянная микросхема встроенного стабилизатора на плате.

Теперь нужно перейти к более сложной задаче — пайке микросхемы. Первым делом снова делаем точное позиционирование на контактных площадках. Затем мы слегка «ухватимся» за один из крайних выводов.

После этого нужно еще раз проверить правильность совпадения ножек микросхемы и контактных площадок.После этого таким же образом хватаем остальные крайние выводы.

Теперь микросхема никуда от платы не уйдет. Осторожно припаиваем все остальные выводы по очереди, стараясь не засунуть перемычку между ножками микросхемы.


SMD детали все чаще используются на производстве, а также среди радиолюбителей. С ними удобнее работать, так как не нужно сверлить отверстия под клеммы, а устройства очень миниатюрные.Компоненты
SMD можно использовать повторно и повторно. Здесь снова проявляется очевидное превосходство поверхностного монтажа, ведь паять мелкие детали намного проще. Их очень легко сдувать с платы специальной паяльной сушилкой. Но если под рукой этого нет, то выручит обычный бытовой утюг.

Разборка SMD деталей

Итак, моя светодиодная лампа перегорела, чинить не буду. Распаяю на части для будущих самоделок.


Разбираем лампочку, снимаем верхнюю крышку.


Вытаскиваем плату из основания цоколя.


Распаиваем прилагаемые комплектующие и детали, провода. В общем, должна быть плата только с SMD частями.


Закрепляем утюг вверх ногами. Делать это нужно жестко, чтобы в процессе пайки он не опрокинулся.
Использование утюга хорошо еще и тем, что в нем есть регулятор, который достаточно точно будет поддерживать заданную температуру поверхности подошвы.Это огромный плюс, так как поверхностные компоненты очень боятся перегрева.
Устанавливаем температуру примерно 180 градусов по Цельсию. Это второй режим глажки, если мне не изменяет память. Если пайка не работает, постепенно увеличивайте температуру.
Поместите плату лампочки на дно перевернутого утюга.


Ждем 15-20 секунд прогрева платы. В это время смачиваем каждую деталь флюсом. Флюс не перегреется, будет своеобразным помощником при распайке.С ним все элементы снимаются без труда.


Как только все хорошо нагреется, все детали можно смахнуть с доски, ударив доской о какую-либо поверхность. Но сделаю все аккуратно. Для этого возьмите деревянную палку, чтобы удерживать плату на месте, и с помощью пинцета отсоедините каждый компонент платы.
Пустая плата в конце работы:


Паяные детали:

Как правильно паять SMD? Рано или поздно всем электронщикам приходилось сталкиваться с таким вопросом.

Бывают случаи, когда простой паяльник не может подобраться к SMD элементам. В этом случае лучше всего использовать фен и тонкий металлический пинцет.

В этой статье мы поговорим с вами о том, как правильно паять и распаивать SMD. Будем тренироваться на трупе телефона. Я показал красным прямоугольником, что мы будем распаивать и перепаять.

Паяльная станция AOYUE INT 768 берет на себя


Для фена нужна подходящая насадка.Выбираем самый маленький, так как будет припаян и припаян маленький smd-шк.


Но вся конструкция собрана.


С помощью зубочистки наносим на smd-шуку флюс-плюс.


Так мы его смазывали.


Выставляем на паяльную станцию ​​температура фена 300-330 градусов и начинаем жарить наш кусок. Если припой не плавится, то его можно разбавить сплавом Вуда или Роуза с помощью тонкого жала паяльника.Как видим, что припой начинает плавиться, с помощью пиццы аккуратно снимаем деталь, не касаясь smd-шки, которая находится рядом.


А вот наша деталь под микроскопом


Теперь припаяем обратно. Для этого зачищаем патчи (если не забыли, это контактные площадки) медной оплеткой.


После того, как мы очистили их от излишков припоя, нам нужно сделать выпуклости с новым припоем.Для этого берем совсем немного припоя на кончике жала паяльника.


И делаем неровности на каждой подушечке.


Ставим туда smd деталь


И нагреваем феном, пока припой не растечется по стенкам детали. Не забывайте о флюсе, но его нужно совсем немного.


Готово!


В заключение хочу добавить, что эта процедура требует умения работать с мелкими деталями.Все получится не сразу, но тот, кому это нужно, со временем научится паять и распаивать SMD компоненты. Некоторые умельцы паяют smd-колеса паяльной пастой. В этой статье я использовал паяльную пасту при пайке микросхем BGA.

Ко мне было много вопросов по теме разборки микросхем
в разных постройках. Предлагаю вам ознакомиться с наиболее распространенными вариантами распайки микросхем в дип и smd корпусах.
В первую очередь следует рассказать о
демонтаже микросхем — процессе, наиболее доступном для радиолюбителей, но и несколько сложном, по сравнению с тем, о котором будет рассказано чуть позже.
Способ демонтажа микросхем в погружном корпусе с помощью паяльника и нескольких предметов, которые можно найти в доме.

    Вам понадобится паяльник и игла от десяти кубического шприца. Отрежьте кончик иглы так, чтобы он был прямым, без кончика. Вставляем иглу с полым отверстием в ножку микросхемы с нижней стороны, медленно нагревая ее, пока игла не пройдет через отверстие в плате. Не снимая иглы, дать поверхности остыть и припаять, вынуть иглу.Снимаем с иглы излишки припоя, повторяем процесс на оставшихся выводах микросхемы. При некоторой сноровке получается аккуратно и качественно — сама микросхема без усилия извне выпадает из платы.

    Вам понадобится паяльник и оплетка медного кабеля. На медную оплетку наносим слой флюса, кладем на одну сторону ножки микросхемы и прогреваем. При нагревании оплетка «вытягивает» припой с поверхности платы, на которой расположена микросхема.Когда коса пропитается, ненужная часть просто отрезается, и демонтаж продолжается. Надо сказать, что этот способ подходит для демонтажа Dip-компонентов и Smd-компонентов.

    Для работы вам понадобится такой же паяльник и что-нибудь тонкое, например, пинцет или отвертка с плоским лезвием. Осторожно проденьте плоскую часть отвертки (или пинцета) между микросхемой и , заплатите на некоторой разумной глубине, нагрейте ножки с тыльной стороны и медленно поднимите сторону.Повторяем тот же процесс, но теперь с другой стороны детали: вставляем отвертку, нагреваем ножки, поднимаем. И повторяем этот процесс до тех пор, пока микросхема не будет снята с платы. Метод очень быстрый, простой и даже грубый. Но не забывайте, что и дорожки на плате, и сама микросхема имеют свой температурный предел. Иначе можно остаться без работающей микросхемы, либо с отклеенными дорожками.

    Требуются паяльник и отсос для припоя.Отсос для припоя представляет собой что-то вроде шприца, но с поршнем, работающим по принципу отсоса. Нагреваем вывод микросхемы, сразу прикладываем отсос для припоя, нажимаем кнопку и созданное разрежение внутри отсоса «выкачивает» припой из дорожки. К сожалению, все выглядит так просто и просто только на словах. На самом деле, нагревая ножку, нужно практически мгновенно попасть на ножку присосом, и «выкачать» припой, что требует высокой скорости выполнения, потому что припой замерзает практически мгновенно, а если держать паяльник чем дольше, есть риск получить отслаивающиеся следы или обгоревший компонент…

Теперь поговорим о демонтаже комплектующих с помощью паяльного фена. Метод самый простой, эффективный, быстрый и качественный. Но, к сожалению, фен — средство недешевое.
Способ демонтажа микросхемы в дип-корпусе .
Вам понадобится паяльный фен, пинцет, желательно немагнитный. Со стороны ножек наносится флюс, с этой же стороны начинается нагрев. Визуально контроль за состоянием жести на выводах осуществляется — когда она стала достаточно жидкой, аккуратно захватываем пинцетом деталь сбоку корпуса и вытаскиваем из платы.

Демонтаж микросхемы в smd исполнении.
Принцип все тот же — по дорожкам наносится флюс, нагревается до определенной температуры, степень нагрева определяется легким нажатием на деталь пинцетом. Если деталь стала подвижной, медленно и осторожно снимите ее с поверхности доски пинцетом, придерживая за края и стараясь не зацепиться за гусеницы.

Очень важно не перегревать разбираемые детали и поверхность! Каждая микросхема и деталь имеют свой температурный предел, при превышении которого деталь или плата будут повреждены.Фен нужно держать СТРОГО вертикально, подбирая нужную насадку, равномерно прогревая всю поверхность микросхемы. И не забудьте настроить подачу воздуха, чтобы случайно не сдувать соседние компоненты.

Ну вот наверное все доступные способы разборки микросхем. Надеюсь, вы получили ответ на вопрос: как паять микросхему.

Как сделать терморегулятор для паяльника. Терморегулятор паяльника, или паяльная станция своими руками? Проверка и регулировка схемы блока термостата

Многие паяльники продаются без регулятора мощности.При подключении к сети температура поднимается до максимума и остается в этом состоянии. Для его настройки нужно отключить прибор от источника питания. С такими паяльниками мгновенно испаряется флюс, образуются оксиды, а жало постоянно загрязняется. Его нужно часто чистить. Пайка больших компонентов требует высоких температур, в то время как мелкие компоненты могут сгореть. Чтобы избежать подобных проблем, делаются регуляторы мощности.

Как сделать своими руками надежный регулятор мощности для паяльника

Регуляторы мощности помогают контролировать степень нагрева паяльника.

Подключение готового регулятора мощности нагрева

Если у вас нет возможности или желания возиться с изготовлением платы и электронных компонентов, то вы можете купить готовый регулятор мощности в радиомагазине или заказать его онлайн. Регулятор еще называют диммером. В зависимости от мощности устройство стоит 100-200 руб. Возможно, вам придется немного доработать его после покупки. Диммеры до 1000 Вт обычно продаются без радиатора.

Регулятор мощности без радиатора

И устройства от 1000 до 2000 Вт с небольшим радиатором.

Регулятор мощности с маленьким радиатором

А с большими радиаторами продаются только более мощные. Но на самом деле диммер от 500 Вт должен иметь небольшой радиатор охлаждения, а от 1500 Вт уже установлены большие алюминиевые пластины.

Китайский регулятор мощности с большим радиатором

Учтите это при подключении устройства. При необходимости установите мощный радиатор охлаждения.

Модифицированный регулятор мощности

Чтобы правильно подключить устройство к цепи, посмотрите на заднюю часть печатной платы.На нем показаны клеммы IN и OUT. Вход подключается к розетке, а выход — к паяльнику.

Обозначение входных и выходных клемм на плате

Регулятор устанавливается разными способами … Для их реализации не требуется специальных знаний, а из инструментов понадобится только нож, дрель и отвертка. Например, вы можете подключить диммер к шнуру питания паяльника. Это самый простой вариант.

  1. Разрежьте кабель паяльника пополам.
  2. Подсоедините оба провода к клеммам платы. Прикрутите сегмент с заглушкой к входному отверстию.
  3. Выберите подходящий пластиковый корпус, проделайте в нем два отверстия и установите в них регулятор.

Еще один простой способ: вы можете установить регулятор и розетку на деревянную подставку.

К такому регулятору можно подключить не только паяльник. Теперь рассмотрим более сложный, но компактный вариант.

  1. Извлеките большую вилку из ненужного блока питания.
  2. Снимите с нее существующую электронную плату.
  3. Просверлить отверстия для ручки регулятора освещенности и двух выводов для входной вилки. Терминалы продаются в радиомагазине.
  4. Если у вашего регулятора есть световые индикаторы, сделайте для них отверстия.
  5. Установить диммер и клеммы в корпус штекера.
  6. Возьмите переносную розетку и вставьте ее в розетку. Вставьте в нее вилку с регулятором.

Это устройство, как и предыдущее, позволяет подключать разные устройства.

Самодельный двухступенчатый регулятор температуры

Самый простой регулятор мощности — двухступенчатый. Он позволяет переключаться между двумя значениями: максимальным и половиной от максимального.

Двухступенчатый регулятор мощности

Когда цепь разомкнута, ток течет через диод VD1. Выходное напряжение составляет 110 В. Когда цепь замыкается переключателем S1, ток идет в обход диода, поскольку он включен параллельно и выходное напряжение составляет 220 В. Выбирайте диод в соответствии с мощностью вашего паяльника.Выходная мощность регулятора рассчитывается по формуле: P = I * 220, где I — ток диода. Например, для диода с током 0,3 А мощность рассчитывается следующим образом: 0,3 * 220 = 66 Вт.

Поскольку наш блок состоит всего из двух элементов, его можно разместить в корпусе паяльника с помощью навесной монтаж.

  1. Припаяйте параллельные части микросхемы между собой напрямую, используя ножки самих элементов и провода.
  2. Соединить цепочкой.
  3. Покройте все эпоксидной смолой, которая служит изолятором и защитой от смещения.
  4. Проделайте в ручке отверстие для пуговицы.

Если корпус очень маленький, то используйте выключатель лампы. Вставьте его в шнур паяльника и вставьте диод параллельно переключателю.

Выключатель света

Симистор (с индикатором)

Рассмотрим простую схему симисторного регулятора и изготовим для него печатную плату.

Симисторный регулятор мощности

Изготовление печатной платы

Поскольку схема очень проста, нет смысла устанавливать одну компьютерную программу для обработки электрических схем.Кроме того, вам понадобится специальная бумага для печати. И не у всех есть лазерный принтер. Поэтому перейдем к самому простому способу изготовления печатной платы.

  1. Возьмите кусок печатной платы. Отрежьте нужный размер микросхемы. Отшлифовать и обезжирить поверхность.
  2. Возьмите маркер для лазерных дисков и нарисуйте схему на плате. Чтобы не ошибиться, сначала нарисуйте карандашом.
  3. Далее приступим к травлению. Можно купить хлорное железо, но после него раковина плохо моется.Если случайно уронить его на одежду, останутся пятна, которые невозможно удалить полностью. Поэтому воспользуемся безопасным и дешевым методом. Подготовьте пластиковую емкость для раствора. Влейте 100 мл перекиси водорода. К 50 г. добавить половину столовой ложки соли и пакетик лимонной кислоты. Раствор сделан без воды. С пропорциями можно экспериментировать. И всегда делайте свежий раствор. Вся медь должна быть удалена. На это уходит около часа.
  4. Промойте доску под проточной водой.Сухой. Просверлите отверстия.
  5. Протрите доску спиртово-канифольным флюсом или обычным раствором канифоли в изопропиловом спирте. Возьмите припой и залудите дорожки.

Нанести схему на текстолит можно еще проще. Нарисуйте схему на бумаге. Приклейте скотчем к вырезанной плате и просверлите отверстия. И только после этого нарисуйте схему маркером на плате и протравите.

Монтаж

Подготовить все необходимые компоненты для установки:

  • катушка припоя;
  • вывод
  • на плату;
  • симистор bta16;
  • конденсатор 100 нФ;
  • постоянный резистор 2 кОм;
  • динистор db3;
  • Переменный резистор с линейной зависимостью на 500 кОм.

Приступите к установке платы.

  1. Откусите четыре контакта и припаяйте их к плате.
  2. Установите динистор и все другие детали, кроме переменного резистора. Последним припаиваем симистор.
  3. Возьмите иглу и кисть. Очистите зазоры между дорожками для устранения возможных коротких замыканий.
  4. Для охлаждения симистора возьмите алюминиевый радиатор. Просверлите в нем отверстие. Симистор свободным концом с отверстием будет крепиться к алюминиевому радиатору для охлаждения.
  5. Используйте мелкую наждачную бумагу, чтобы очистить место крепления элемента. Возьмите пасту теплоноситель марки КПТ-8 и нанесите небольшое количество пасты на радиатор.
  6. Зафиксируйте симистор винтом и гайкой.
  7. Осторожно согните плату так, чтобы симистор занял вертикальное положение по отношению к ней. Для того, чтобы конструкция стала компактной.
  8. Поскольку все части нашего устройства находятся под напряжением сети, мы будем использовать ручку из изоляционного материала для регулировки.Это очень важно. Здесь опасно использовать металлические держатели. Наденьте пластиковую ручку на переменный резистор.
  9. Подключите кусок провода между крайним и средним выводами резистора.
  10. Теперь припаяйте два провода к внешним клеммам. Противоположные концы проводов подключите к соответствующим клеммам на плате.
  11. Возьмите розетку. Снимите верхнюю крышку. Подключите два провода.
  12. Припаиваем один провод от гнезда к плате.
  13. А второй подключите вилкой к двухжильному сетевому кабелю.Шнур питания имеет одну свободную жилу. Припаяйте его к соответствующему контакту на печатной плате.

Фактически получается, что регулятор включен последовательно в цепь питания нагрузки.

Подключение регулятора к цепи

Если вы хотите установить светодиодный индикатор в регулятор мощности, используйте другую схему.

Схема регулятора мощности со светодиодным индикатором

Сюда добавлены диоды:

  • VD 1 — диод 1N4148;
  • ВД 2 — светодиод (индикация работы).

Цепь симистора слишком громоздка, чтобы вставлять ее в ручку паяльника, как в случае с двухступенчатым регулятором, поэтому ее необходимо подключать извне.

Установка конструкции в отдельный корпус

Все элементы данного устройства находятся под напряжением сети, поэтому использовать металлический корпус нельзя.

  1. Возьмите пластиковую коробку. Обозначьте, как в ней будет размещаться плата с радиатором и с какой стороны подключать шнур питания. Просверлите три отверстия.Два внешних нужны для крепления розетки, а средний — для радиатора. Головка винта, к которому будет крепиться радиатор, должна быть скрыта под розеткой из соображений электробезопасности. Радиатор контактирует с цепью и напрямую контактирует с сетью.
  2. Сделайте еще одно отверстие на боковой стороне корпуса для сетевого кабеля.
  3. Установить стопорный винт радиатора. Наденьте шайбу с обратной стороны. Прикрутите радиатор.
  4. Просверлите отверстие подходящего размера для потенциометра, то есть для ручки переменного резистора.Вставляем деталь в корпус и фиксируем стандартной гайкой.
  5. Установите розетку на корпус и просверлите два отверстия для проводов.
  6. Закрепите головку двумя гайками M3. Вставьте провода в отверстия и закрутите крышку винтом.
  7. Проложите провода внутри корпуса. Припаиваем один из них к плате.
  8. Другой к сердечнику силового кабеля, который предварительно вставлен в пластиковый корпус регулятора.
  9. Изолируйте стык изолентой.
  10. Подсоедините свободный провод кабеля к плате.
  11. Закройте корпус крышкой и затяните винтами.

Регулятор мощности включен в сеть, а паяльник вставлен в гнездо регулятора.

Видео: установка схемы регулятора на симистор и сборка в корпусе

На тиристоре

Регулятор мощности можно сделать на тиристоре BT169d.

Тиристорный регулятор мощности

Схематические элементы:

  • VS1 — тиристор BT169D;
  • VD1 — диод 1N4007;
  • R1 — резистор 220к;
  • R3 — резистор 1к;
  • R4 — резистор 30к;
  • R5 — резистор 470Е;
  • С1 — конденсатор 0.1мкФ.

Резисторы R4 и R5 являются делителями напряжения. Они уменьшают сигнал, так как тиристор bt169d маломощный и очень чувствительный. Схема собрана аналогично регулятору на симисторе. Поскольку тиристор слабый, он не перегреется. Следовательно, радиатор охлаждения не нужен. Такую схему можно смонтировать в небольшой коробке без розетки и подключить последовательно проволокой паяльника.

Регулятор малой мощности

Схема силового тиристора

Если в предыдущей схеме заменить тиристор bt169d на более мощный ку202н и снять резистор R5, то выходная мощность регулятора увеличится.Такой регулятор комплектуется тиристорным радиатором.

Схема силового тиристора

На микроконтроллере с индикацией

На микроконтроллере можно изготовить простой регулятор мощности со световой индикацией.

Схема регулятора на микроконтроллере ATmega851

Подготовьте следующие компоненты для его сборки:


Кнопки S3 и S4 изменяют мощность и яркость светодиода. Схема собрана аналогично предыдущим.

Если вы хотите, чтобы измеритель показывал процент подаваемой мощности вместо простого светодиода, используйте другую схему и связанные компоненты, включая числовой индикатор.

Схема регулятора на микроконтроллере PIC16F1823

Схема может быть включена в розетку.

Регулятор на микроконтроллере в розетке

Проверка и регулировка цепи блока термостата

Протестируйте блок перед подключением его к прибору.

  1. Возьмите собранную схему.
  2. Подключите его к шнуру питания.
  3. Подключите лампу 220 к плате и симистор или тиристор. В зависимости от вашей схемы.
  4. Вставьте шнур питания в розетку.
  5. Поверните ручку переменного резистора. Лампа должна менять степень накаливания.

Аналогично проверяется схема с микроконтроллером. Только цифровой индикатор по-прежнему будет отображать процент выходной мощности.

Поменяйте резисторы, чтобы настроить цепь.Чем больше сопротивление, тем меньше мощность.

Часто бывает необходимо отремонтировать или модифицировать различные устройства с помощью паяльника. От качества пайки зависит работа этих устройств. Если вы приобрели паяльник без регулятора мощности, обязательно установите его. Постоянный перегрев может повредить не только электронные компоненты, но и паяльник.

Для получения качественной и красивой пайки требуется подобрать правильную мощность паяльника и обеспечить определенную температуру его жала в зависимости от марки используемого припоя.Предлагаю несколько схем самодельных тиристорных терморегуляторов для нагрева паяльника, которые с успехом заменят многие несравнимые по цене и сложности промышленные.

Внимание, нижеприведенные тиристорные цепи терморегуляторов не имеют гальванической развязки от электрической сети и прикосновение к токоведущим элементам цепи опасно для жизни!

Для регулирования температуры жала паяльника используются паяльные станции, в которых оптимальная температура жала паяльника поддерживается в ручном или автоматическом режиме.Доступность паяльной станции для мастеров ограничена ее высокой ценой. Для себя я решил вопрос регулирования температуры, разработав и изготовив регулятор с ручным плавным регулированием температуры. Схема может быть модифицирована для автоматического поддержания температуры, но я не вижу в этом смысла, да и практика показала, что ручной регулировки вполне достаточно, так как напряжение в сети стабильное, и температура в помещении тоже.

Схема тиристорного регулятора Classic

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из моих главных требований — отсутствию излучающих помех в электросеть и эфир.А для радиолюбителя такие помехи не позволяют полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такую ​​схему тиристорного регулятора можно успешно использовать, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60 Вт. Поэтому я решил представить эту схему.

Чтобы понять, как работает схема, остановлюсь подробнее на принципе работы тиристора.Тиристор — это полупроводниковый прибор, который может быть либо открытым, либо закрытым. для его открытия необходимо подать на управляющий электрод положительное напряжение 2-5 В, в зависимости от типа тиристора, относительно катода (на схеме указано k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равным 0), его невозможно закрыть через управляющий электрод. Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (обозначенное буквами a и k на схеме) не станет близким к нулю.Это так просто.

Классическая схема регулятора работает следующим образом. Напряжение сети переменного тока через нагрузку (обмотку лампы накаливания или паяльника) подается на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, которое изменяется по синусоидальному закону (диаграмма 1). Когда средний вывод резистора R1 находится в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает расти, конденсатор С1 начинает заряжаться.Когда C1 заряжается до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор размыкается, диодный мост замыкается накоротко и через нагрузку будет протекать максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1 его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и потребуется больше времени, чтобы напряжение на нем достигло 2-5 В, поэтому тиристор не откроется. сразу, но через некоторое время.Чем больше значение R1, тем больше время заряда C1, тиристор откроется позже и мощность, получаемая нагрузкой, будет пропорционально меньше. Таким образом, вращением ручки переменного резистора регулируется температура нагрева паяльника или яркость свечения лампы накаливания.


Схема классического тиристорного регулятора, выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), значения резисторов R1 и R2 уменьшены, а R3 исключен, а номинал электролитический конденсатор увеличен.При повторении схемы может потребоваться увеличение емкости конденсатора С1 до 20 мкФ.

Простейшая схема тиристорного регулятора

Вот еще одна простая схема тиристорного регулятора мощности, упрощенная версия классического регулятора. Количество деталей сведено к минимуму. Вместо четырех диодов VD1-VD4 используется один VD1. Принцип его работы такой же, как у классической схемы. Схемы отличаются только тем, что регулирование в этой схеме терморегулятора происходит только по положительному периоду сети, а отрицательный период прохождения через VD1 неизменен, поэтому мощность можно регулировать только в диапазоне от 50 до 100%.Для регулировки температуры нагрева жала паяльника большего не требуется. Если диод VD1 исключить, то диапазон регулировки мощности станет от 0 до 50%.


Если в разрыв цепи от R1 и R2 добавить динистор, например КН102А, то электролитический конденсатор С1 можно заменить обычным емкостью 0,1 мФ. Для вышеперечисленных схем подходят тиристоры КУ103В, КУ201К (Л), КУ202К (Л, М, Н), рассчитанные на прямое напряжение более 300 В.Диоды тоже практически любые, рассчитаны на обратное напряжение не менее 300 В.

Указанные схемы тиристорных регуляторов мощности могут успешно применяться для регулирования яркости светильников, в которых установлены лампы накаливания. Отрегулировать яркость светильников, в которых установлены энергосберегающие или светодиодные лампочки, не получится, так как в такие лампочки встроены электронные схемы, а регулятор просто нарушит их нормальную работу. Лампочки будут светить на полную мощность или мигать, что может даже привести к их преждевременному выходу из строя.

Схемы можно использовать для регулирования при напряжении питания в сети переменного тока 36 В или 24 В. Необходимо лишь на порядок уменьшить номиналы резисторов и применить тиристор, соответствующий нагрузке. Так паяльник мощностью 40 Вт при напряжении 36 В будет потреблять ток 1,1 А.

Схема тиристорного регулятора, не излучающего помех

Основным отличием схемы представленного регулятора мощности паяльника от представленных выше является полное отсутствие радиопомех в электрическую сеть, так как все переходные процессы происходят в то время, когда напряжение в питающей сети равно нулю.

Когда я приступил к разработке терморегулятора для паяльника, я исходил из следующих соображений. Схема должна быть простой, легко воспроизводимой, компоненты должны быть дешевыми и доступными, высокой надежностью, минимальными размерами, КПД, близким к 100%, без излучающих помех, возможность модернизации.


Схема регулятора температуры работает следующим образом. Переменное напряжение от сети выпрямляется диодным мостом VD1-VD4. Постоянное напряжение получается из синусоидального сигнала, изменяющегося по амплитуде как половина синусоиды с частотой 100 Гц (диаграмма 1).Далее ток проходит через ограничивающий резистор R1 на стабилитрон VD6, где напряжение ограничено по амплитуде до 9 В и имеет другую форму (схема 2). Полученные импульсы заряжаются через диодный электролитический конденсатор VD5 С1, создавая для микросхем DD1 и DD2 напряжение питания около 9 В. R2 выполняет защитную функцию, ограничивая максимально возможное напряжение на VD5 и VD6 до 22 В, и обеспечивает тактовый импульс для работы схемы. С помощью R1 сформированный сигнал поступает на 5 и еще 6 выходов элемента 2OR-NOT логической цифровой микросхемы DD1.1, который инвертирует входящий сигнал и преобразует его в короткие прямоугольные импульсы (диаграмма 3). С 4-го выхода DD1 импульсы поступают на 8-й выход D триггера DD2.1, который работает в режиме триггера RS. DD2.1, как и DD1.1, выполняет функцию инвертирования и формирования сигнала (диаграмма 4).

Обратите внимание, что сигналы на схемах 2 и 4 почти одинаковы, и казалось, что можно подать сигнал с R1 напрямую на вывод 5 DD2.1. Но исследования показали, что в сигнале после R1 очень много помех, исходящих от питающей сети, и без двойного формирования схема работала нестабильно.И не рекомендуется устанавливать дополнительные LC-фильтры при наличии свободных логических элементов.

На триггере DD2.2 собрана схема управления терморегулятором паяльника и работает он следующим образом. На вывод 3 DD2.2 от вывода 13 DD2.1 поступают прямоугольные импульсы, которые с положительным фронтом перезаписывают уровень на выводе 1 DD2.2, который в этот момент присутствует на входе D микросхемы (вывод 5). На выводе 2 сигнал противоположного уровня. Рассмотрим DD2.2 подробно. Скажем, на контакте 2, логическая единица. Через резисторы R4, R5 конденсатор С2 будет заряжаться до напряжения питания. Когда приходит первый импульс с положительной разницей, на выводе 2 появляется 0, и конденсатор C2 быстро разряжается через диод VD7. Следующая положительная разница на выводе 3 установит логическую единицу на выводе 2, и через резисторы R4, R5 конденсатор C2 начнет заряжаться.

Время зарядки определяется постоянной времени R5 и C2.Чем выше значение R5, тем дольше будет заряжаться C2. Пока C2 не будет заряжен до половины напряжения питания на выводе 5, будет логический ноль, и положительные импульсы на входе 3 не изменят логический уровень на выводе 2. Как только конденсатор будет заряжен, процесс будет повторяться.

Таким образом, на выходы DD2.2 пройдет только то количество импульсов от питающей сети, которое задано резистором R5, а главное, при переходе напряжения в питающей сети через ноль будут происходить спады этих импульсов.Отсюда отсутствие помех от терморегулятора.

С вывода 1 микросхемы DD2.2 импульсы поступают на инвертор DD1.2, который служит для устранения влияния тиристора VS1 на работу DD2.2. Резистор R6 ограничивает управляющий ток тиристора VS1. Когда на электрод затвора VS1 подается положительный потенциал, тиристор открывается и на паяльник подается напряжение. Регулятор позволяет регулировать мощность паяльника от 50 до 99%.Хотя резистор R5 переменный, регулировка за счет работы нагрева паяльника DD2.2 осуществляется пошагово. При нулевом R5 подается 50% мощности (диаграмма 5), при повороте на определенный угол уже 66% (диаграмма 6), затем 75% (диаграмма 7). Таким образом, чем ближе к номинальной мощности паяльника, тем плавнее работает регулировка, что позволяет легко регулировать температуру жала паяльника. Например, паяльник мощностью 40 Вт можно настроить на мощность от 20 до 40 Вт.

Конструкция и детали регулятора температуры

Все детали тиристорного регулятора температуры размещены на печатной плате из стекловолокна. Поскольку схема гальванически не изолирована от сети, плата помещена в небольшой пластиковый корпус бывшего переходника с электрической вилкой. На ось переменного резистора R5 надевается пластиковая ручка. Вокруг ручки на корпусе регулятора для удобства регулировки степени нагрева паяльника нанесена шкала с условными цифрами.


Шнур от паяльника припаян прямо к плате. Можно сделать подключение паяльника разъемным, тогда к регулятору температуры можно будет подключить другие паяльники. Удивительно, но ток, потребляемый цепью управления терморегулятора, не превышает 2 мА. Это меньше, чем потребляет светодиод в цепи освещения выключателей. Поэтому никаких особых мер по обеспечению температурного режима устройства не требуется.


Микросхемы DD1 и DD2 любых 176 или 561 серии. Советский тиристор КУ103В можно заменить, например, на современный тиристор MCR100-6 или MCR100-8, рассчитанный на коммутацию тока до 0,8 А. В этом случае можно будет управлять нагревом паяльника с помощью мощность до 150 Вт. Любые диоды VD1-VD4, рассчитанные на обратное напряжение не менее 300 В и ток не менее 0,5 А. Идеально подходит IN4007 (Urev = 1000 В, I = 1 А). Диоды VD5 и VD7 любые импульсные.Стабилитрон VD6 любой маломощный на напряжение стабилизации около 9 В. Конденсаторы любого типа. Резисторы любые, R1 мощностью 0,5 Вт.

Регулировка регулятора мощности не требуется. С исправными деталями и без ошибок установки заработает сразу.

Схема была разработана много лет назад, когда компьютеров и даже лазерных принтеров не было в природе, и поэтому я сделал рисунок печатной платы по дедовской технологии на миллиметровой бумаге с шагом сетки 2.5 мм. Затем рисунок приклеили клеем «Момент» на плотную бумагу, а саму бумагу приклеили к стеклотекстолиту, покрытому фольгой. Далее на самодельном сверлильном станке просверливались отверстия и вручную рисовались дорожки будущих проводников и контактных площадок для пайки деталей.


Сохранился чертеж тиристорного регулятора температуры. Вот его фото. Изначально выпрямительный диодный мост ВД1-ВД4 делали на микросборке КЦ407, но после того, как микросборку дважды оторвали, заменили ее четырьмя диодами КД209.

Как снизить уровень помех от тиристорных регуляторов

Для уменьшения шума, излучаемого тиристорными регуляторами мощности в электрическую сеть, используются ферритовые фильтры, представляющие собой ферритовое кольцо с намотанными витками провода. Такие ферритовые бусины можно найти во всех импульсных блоках питания для компьютеров, телевизоров и других товаров. Эффективный ферритовый фильтр, подавляющий помехи, можно дооснастить любой тиристорный регулятор … Достаточно пропустить провод, соединяющий электрическую сеть, через ферритовое кольцо.

Ферритовый фильтр следует устанавливать как можно ближе к источнику помех, то есть к месту установки тиристора. Ферритовый фильтр можно размещать как внутри корпуса устройства, так и снаружи. Чем больше витков, тем лучше ферритовый фильтр подавит помехи, но этого достаточно и просто пропустить силовой кабель через кольцо.

Ферритовое кольцо можно снять с интерфейсных проводов компьютерной техники, мониторов, принтеров, сканеров.Если вы обратите внимание на провод, соединяющий системный блок компьютера с монитором или принтером, то заметите цилиндрическое утолщение изоляции на проводе. В этом месте расположен ферритовый фильтр высокочастотных помех.

Достаточно ножом разрезать пластиковую изоляцию и снять ферритовое кольцо. Наверняка у вас или ваших друзей окажется ненужный интерфейсный кабель от струйного принтера или старого ЭЛТ-монитора.

Введение.

Много лет назад я сделал аналогичный регулятор, когда мне приходилось подрабатывать, ремонтируя радиостанцию ​​у заказчика.Регулятор оказался настолько удобным, что со временем я сделал еще один экземпляр, так как первый образец надолго зарекомендовал себя как регулятор скорости вытяжного вентилятора. https: // site /

Кстати, это вентилятор из серии «Ноу-хау», так как он оборудован запорным клапаном моей собственной конструкции. Материал может быть полезен жильцам, которые живут на верхних этажах многоэтажных домов и имеют хорошее обоняние.

Мощность подключенной нагрузки зависит от используемого тиристора и условий его охлаждения.Если используется большой тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку 200 … 300 Вт. При использовании небольшого тиристора, такого как B169D, мощность будет ограничена до 100 Вт.

Как это работает?

Так работает тиристор в цепи переменного тока. Когда сила тока, протекающего через управляющий электрод, достигает определенного порогового значения, тиристор включается и выключается только при исчезновении напряжения на его аноде.

Симистор (симметричный тиристор) работает примерно так же, только при изменении полярности на аноде меняется и полярность управляющего напряжения.

На картинке видно, что идет, где и где выходит.

В схемах бюджетного управления симисторами КУ208Г при единственном источнике питания лучше управлять «минусом» относительно катода.


Для проверки работоспособности симистора можно собрать вот такую ​​простую схему. Когда контакты кнопки замкнуты, лампа должна погаснуть. Если он не гаснет, то либо симистор сломан, либо его пороговое напряжение пробоя ниже пикового значения сетевого напряжения.Если лампа не загорается при отпускании кнопки, значит симистор отключен. Номинальное сопротивление R1 выбрано таким образом, чтобы не превышать максимально допустимое значение тока электрода затвора.


При проверке тиристоров в схему необходимо добавить диод, чтобы предотвратить подачу обратного напряжения.


Схематические решения.

Простой регулятор мощности можно собрать на симисторе или тиристоре. Расскажу о тех и других схемных решениях.

Регулятор мощности на симисторе КУ208Г.

VS1 — KU208G

HL1 — Mh4 … Mh23 и т. Д.

На этой схеме показан, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого является симистор КУ208Г. Этот регулятор регулирует мощность от нуля до максимума.

Назначение элементов.

HL1 — линеаризует управление и является индикатором.

C1 — генерирует пилообразный импульс и защищает схему управления от помех.

R1 — регулятор мощности.

R2 — ограничивает ток через анод — катод VS1 и R1.

R3 — ограничивает ток через HL1 и управляющий электрод VS1.

Регулятор мощности на базе мощного тиристора КУ202Н.

ВС1 — КУ202Н

Аналогичную схему можно собрать на тиристоре КУ202Н. Его отличие от схемы на симисторе в том, что диапазон регулировки мощности регулятора составляет 50 … 100%.

На схеме видно, что ограничение происходит только по одной полуволне, а другая свободно проходит через диод VD1 в нагрузку.


Регулятор мощности на тиристоре малой мощности.

Данная схема, собранная на самом дешевом маломощном тиристоре B169D, отличается от схемы, показанной выше, только наличием резистора R5, который вместе с резистором R4 является делителем напряжения и снижает амплитуду управляющего сигнала. Необходимость в этом обусловлена ​​высокой чувствительностью тиристоров малой мощности. Регулятор регулирует мощность в диапазоне 50 … 100%.

Регулятор мощности на основе тиристора с диапазоном регулировки 0… 100%.

VD1 … VD4 — 1N4007

Чтобы тиристорный регулятор мог управлять мощностью от нуля до 100%, в схему необходимо добавить диодный мост.

Схема теперь работает аналогично симисторному стабилизатору.


Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного вычислителя «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке из 0.Сталь толщиной 5 мм. Уголок прикручивается к корпусу двумя винтами М2,5 с использованием изоляционных шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (батист) и закреплены шарнирным способом крепления на других электрических элементах конструкции.

Для повышения надежности крепления штырей вилки пришлось припаять на них несколько витков толстой медной проволоки.


Так выглядят регуляторы мощности, которые я использовал много лет.


Установите Flash Player, чтобы увидеть этот проигрыватель.

А это 4-секундное видео, которое позволяет убедиться, что все это работает. Нагрузка — лампа накаливания мощностью 100 Вт.


Дополнительный материал.

Распиновка больших отечественных симисторов и тиристоров. Благодаря мощному металлическому корпусу эти устройства могут рассеивать 1… 2 Вт мощности без дополнительного радиатора без существенного изменения параметров.


Распиновка небольших популярных тиристоров, способных регулировать сетевое напряжение со средним током 0,5 Ампер.

Тип устройства Катод Менеджмент Анод
BT169D (E, G) 1 2 3
CR02AM-8 3 1 2
MCR100-6 (8) 1 2 3

Основным регулирующим элементом многих схем является тиристор или симистор.Рассмотрим несколько схем, построенных на этой элементной базе.

Вариант 1.

Ниже представлена ​​первая схема регулятора, как видите, проще некуда. Диодный мост собран на диодах Д226, в диагональ моста включен тиристор КУ202Н со своими цепями управления.

Вот еще одна похожая схема, которую можно найти в Интернете, но мы не будем на ней останавливаться.

Для индикации наличия напряжения регулятор может быть дополнен светодиодом, подключение которого показано на следующем рисунке.

Перед диодным мостом на блоке питания можно встроить переключатель. Если вы используете тумблер в качестве переключателя, убедитесь, что его контакты выдерживают ток нагрузки.

Вариант 2.

Регулятор основан на симисторе BTA 16-600. Отличие от предыдущей версии в том, что в цепи управляющего электрода симистора присутствует неоновая лампа. Если остановить выбор на этом регуляторе, то неонку нужно будет выбирать с низким напряжением пробоя, от этого будет зависеть плавность регулировки мощности паяльника.Неоновую лампочку можно откусить от стартера, используемого в лампах LDS. Емкость С1 — керамическая при U = 400В. Резистор R4 на схеме обозначает нагрузку, которую мы будем регулировать.

Проверка работы регулятора проводилась при помощи обычной настольной лампы, см. Фото ниже.

Если вы используете этот регулятор для паяльника мощностью не более 100 Вт, то симистор не нужно устанавливать на радиатор.

Вариант 3.

Эта схема немного сложнее предыдущих, она содержит логический элемент (счетчик К561ИЕ8), использование которого позволило регулятору иметь 9 фиксированных положений, т.е. 9 ступеней регулирования. Нагрузка также регулируется тиристором. После диодного моста идет обычный параметрический стабилизатор, от которого снимается питание микросхемы. Выбирайте диоды для выпрямительного моста так, чтобы их мощность соответствовала нагрузке, которую вы будете регулировать.

Схема устройства представлена ​​на рисунке ниже:

Справочный материал по микросхеме К561ИЕ8:

Схема микросхемы К561ИЕ8:

Опция 4.

Ну и последний вариант, который мы сейчас рассмотрим, это как самому сделать паяльную станцию ​​с функцией регулирования мощности паяльника.

Схема достаточно обычная, несложная, многие уже повторялись не раз, нет дефицитных деталей, дополнены светодиодом, показывающим, включен или выключен регулятор, и блоком визуального контроля установленной мощности.Выходное напряжение от 130 до 220 вольт.

Вот так выглядит собранная плата регулятора:

Доработанная печатная плата выглядит так:

Головка M68501 использовалась как индикатор, как раньше в магнитофонах. Голову решено было немного доработать, в правом верхнем углу установили светодиод, он будет показывать вкл / выкл и выделять мелко-мелкий масштаб.

Корпус остался у корпуса.Было решено сделать его из пластика (пенополистирола), который используется для изготовления всевозможной рекламы, легко режется, хорошо обрабатывается, плотно приклеивается, краска ложится равномерно. Вырезаем заготовки, зачищаем края, приклеиваем «космофеном» (клей для пластика).

При работе с электрическим паяльником температура его жала должна оставаться постоянной, что является гарантией качественного паяного соединения.

Однако в реальных условиях этот показатель постоянно меняется, что приводит к охлаждению или перегреву.нагревательный элемент и необходимость установки в цепях питания специального регулятора мощности для паяльника.

Колебания температуры жала паяльного устройства можно объяснить следующими объективными причинами:

  • нестабильность входного напряжения питания;
  • Большие тепловые потери при пайке объемных (массивных) деталей и проводников;
  • значительные колебания температуры окружающей среды.

Для компенсации влияния этих факторов в промышленности освоен выпуск ряда устройств, имеющих специальный диммер для паяльника, поддерживающий температуру жала в заданных пределах.

Однако, если хотите сэкономить на обустройстве домашней паяльной станции, регулятор мощности вполне можно сделать своими руками. Для этого потребуются базовые знания электроники и предельная внимательность при изучении приведенных ниже инструкций.

Принцип работы контроллера паяльной станции

Существует множество схем самодельных регуляторов нагрева паяльника, входящих в состав самодельной станции. Но все они работают по одному и тому же принципу, который заключается в управлении мощностью, подаваемой на нагрузку.

Общие варианты самодельных электронных регуляторов могут отличаться следующим образом:

  • тип электронной схемы;
  • элемент, используемый для изменения мощности, подаваемой на нагрузку;
  • количество ступеней регулирования и другие параметры.

Вне зависимости от исполнения, любой самодельный контроллер паяльной станции представляет собой обычный электронный переключатель, ограничивающий или увеличивающий полезную мощность в нагревательной катушке нагрузки.

В результате основным элементом регулятора на станции или вне ее является мощный блок питания, обеспечивающий возможность варьировать температуру наконечника в строго заданных пределах.

Пример классического со встроенным регулируемым блоком питания показан на фото.

Преобразователи управляемые диодные

Каждая из возможных версий устройств отличается схемой и элементом управления. Есть схемы регуляторов мощности на тиристорах, симисторах и других вариантах.

Тиристорные устройства

По принципиальной схеме большинство известных блоков управления изготавливаются по тиристорной схеме с управлением от специально сформированного для этого напряжения.

На фото представлена ​​двухрежимная схема маломощного тиристорного регулятора.

Через такое устройство можно управлять паяльниками, мощность которых не превышает 40 Вт. Несмотря на небольшие габариты и отсутствие модуля вентиляции, преобразователь практически не нагревается ни в одном допустимом режиме работы.

Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка переменного резистора R4 установлена ​​в крайнее правое положение схемы, а тиристор VS2 полностью закрыт.

Питание на паяльник подается по цепочке с диодом VD4, на котором значение напряжения снижается примерно до 110 вольт.

Во втором режиме работы регулятор напряжения (R4) снят с крайнего правого положения; кроме того, в среднем положении тиристор VS2 приоткрывается и начинает пропускать переменный ток.

Переход в это состояние сопровождается зажиганием индикатора VD6, который срабатывает при выходном напряжении питания около 150 вольт.

Дальнейшим поворотом ручки регулятора R4 можно будет плавно увеличивать выходную мощность, доводя ее выходной уровень до максимального значения (220 вольт).

Преобразователи симисторные

Другой способ организации управления паяльником предполагает использование электронной схемы, построенной на симисторе и также рассчитанной на маломощную нагрузку.

Эта схема работает по принципу уменьшения действующего значения напряжения на полупроводниковом выпрямителе, к которому подключена полезная нагрузка (паяльник).

Состояние управляющего симистора зависит от положения «ползунка» переменного резистора R1, который изменяет потенциал на его управляющем входе. При полностью открытом полупроводниковом устройстве мощность, подаваемая на паяльник, уменьшается примерно вдвое.

Самый простой вариант управления

Простейший регулятор напряжения, представляющий собой «усеченную» версию двух схем, рассмотренных выше, включает в себя механическое управление мощностью в паяльнике.

Такой регулятор мощности востребован в условиях, когда ожидаются длительные перерывы в работе и нет смысла держать паяльник постоянно включенным.

В разомкнутом положении переключателя на него подается напряжение небольшой амплитуды (примерно 110 вольт), обеспечивающее низкую температуру нагрева жала.

Для приведения прибора в рабочее состояние достаточно включить выключатель S1, после чего жало паяльника быстро нагревается до необходимой температуры, и можно продолжать пайку.

Такой термостат для паяльника позволяет снизить температуру жала до минимального значения в промежутках между припоями.Эта особенность замедляет процессы окисления в материале наконечника и значительно продлевает срок его службы.

На микроконтроллере

В том случае, если исполнитель полностью уверен в своих силах, он может взяться за изготовление термостабилизатора для паяльника, работающего на микроконтроллере.

Данный вариант регулятора мощности выполнен в виде полноценной паяльной станции с двумя рабочими выходами с напряжением 12 и 220 вольт.

Первый из них имеет фиксированное значение и предназначен для питания миниатюрных слаботочных паяльников. Эта часть устройства собрана по обычной трансформаторной схеме, которую в силу своей простоты рассматривать нельзя.

На второй вывод самосборного регулятора для паяльника действует переменное напряжение, амплитуда которого может изменяться в диапазоне от 0 до 220 вольт.

Схема этой части регулятора, совмещенная с контроллером PIC16F628A и цифровым индикатором выходного напряжения, также представлена ​​на фото.

Для безопасной работы оборудования с двумя разными выходными напряжениями самодельный регулятор должен иметь разную конструкцию (несовместимые) розетки.

Такая предусмотрительность исключает возможность ошибок при подключении паяльников, рассчитанных на разное напряжение.

Силовая часть такой схемы выполнена на симисторе VT 136 600, а мощность в нагрузке регулируется десятипозиционным кнопочным переключателем.

Путем включения кнопочного регулятора можно изменить уровень мощности в нагрузке, обозначенный цифрами от 0 до 9 (эти значения отображаются на дисплее индикатора, встроенного в устройство).

В качестве примера такого регулятора, собранного по схеме с контроллером SMT32, можно рассмотреть станцию, предназначенную для подключения паяльников с жалами Т12.

Промышленный прототип устройства, управляющего режимом нагрева подключенного к нему паяльника, способного регулировать температуру жала в диапазоне от 9 до 99 градусов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
