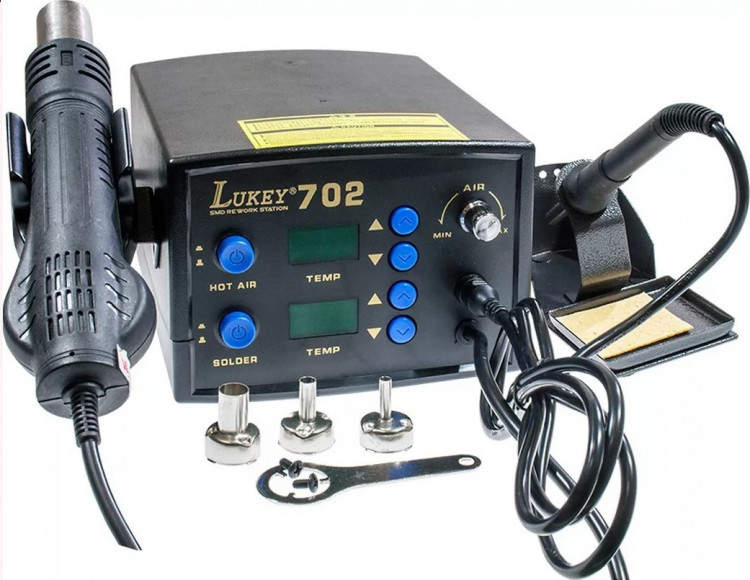

Паяльная: LUKEY-702, Станция паяльная термовоздушная + паяльник

Паяльные станции — Паяльное оборудование

Туггл-Нав

Отдел продаж
[email protected]

Меню

Учётная запись

Настройки

Валюта

RUB

  • GBP — британский фунт стерлингов
  • EUR — евро
  • JPY — японская иена
  • USD — доллар США

Тип сортировки Позиция Название Цена Сортируется по возрастанию. Установить по убыванию

Вид

Сетка Список

Позиции 1-15 из 34

Страница

Показать

15 30 Все

на странице

Тип сортировки Позиция Название Цена Сортируется по возрастанию. Установить по убыванию

Вид Сетка Список

Позиции 1-15 из 34

Страница

Показать

15 30 Все

на странице

Фильтр

Доступные параметры

Цена

  1. 0,00 ₽ — 9 999,99 ₽ 3 позиция
  2. 10 000,00 ₽ — 19 999,99 ₽ 19 позиция
  3. 20 000,00 ₽ и больше 12 позиция

Производитель

  1. Магистр 34 позиция

Что такое паяльная станция

Когда возможностей обычного паяльника становится недостаточно, имеет смысл задуматься об использовании специальной паяльной станции (ПС). Провести качественный монтаж на печатную плату некоторых элементов без специального оборудования бывает либо очень сложно либо и вовсе невозможно. Современные печатные платы, собираются на автоматизированных линиях при помощи специальных ПС. Логично, что для ремонта необходимо использовать подобные устройства. Тем более, что при нагревании обычным паяльником (пусть и с тончайшим жалом), велик риск перегреть сам элемент или текстолитовую основу, на которой он смонтирован.

Для чего и кому нужна паяльная станция.

Паяльная станция – это комплекс специализированных инструментов для выполнения операций одиночной и групповой пайки. И нужна она, прежде всего, тем, кому возможностей обычного паяльника уже мало.

Паяльная станция является более сложным устройством, чем простой паяльник. Соответственно, имеет перед ним ряд преимуществ:

  • температура нагревательного элемента стабильна, электронный блок управления поддерживает заданный режим неограниченное время;
  • наличие гальванической развязки от сети, что критично при пайке элементов запитанной схемы;
  • необгораемое жало — если обращаться аккуратно, может прослужить очень долго.

В минимальный состав ПС входят следующие узлы?

  • Паяльник со сменным жалом
  • Блок регулировки
  • Подставка
  • Термофен
  • Оловоотсос
  • Очиститель жала

Основное преимущество паяльной станции перед паяльником заключается в наличии электронного блока управления режимами работы.

Электронный блок управления обеспечивает:

  • Плавная и точная регулировка температуры
  • Поддержание температуры в заданном диапазоне
  • Защита от перегрузок в сети

Таким образом, паяльная станция обеспечивает пайку там, где критически важно исключить воздействие высоких температур на монтажные элементы и текстолитовую основу, сохраняя при этом высокую прочность и долговечность соединений.

Назначение отдельных модулей

Основным рабочим модулем паяльной станции является устройство питания с электронным или аналоговым блоком управления на основе автотрансформатора. Оно позволяет регулировать амплитуду подаваемого на нагревательный элемент напряжения и поддерживать температуру в заданном диапазоне. Паяльная станция может работать от напряжения 12В и 24В.

Следующие два устройства: паяльник и термофен. Оба предназначены для пайки элементов и различаются областью применения. Паяльник используется для пайки элементов с боковым расположением контактов, а фен для монтажа элементов с контактами под корпусом.

Подставка предназначена для безопасной фиксации паяльника и термофена в перерывах между выполнением пайки. Данное приспособление не является строго обязательным и входит в комплект поставки не всех ПС, но приобрести его крайне желательно. Безопасность и удобство работы при использовании подставки возрастает в разы.

Вакуумный оловоотсос. Необходим для очистки места пайки от остатков олова или припоя. Так же как и подставка, является опциональным элементом. Не влияет напрямую на процесс пайки, однако к приобретению крайне желателен, так как минимизирует следы ремонта и незаводского монтажа. Особенно актуально для неопытных радиомонтажников.

Очиститель жала. Наличие и применение обязательно! Дешевая ветошь из термостойкого материала для очистки паяльного жала от загрязнений и нагара. Вещь совсем уж дешевая, но экономить на жалах для паяльника поможет. Главное – не лениться и периодически их чистить.

Какие паяльные станции бывают

Строго классифицировать паяльные станции трудно из-за большого количества различных модификаций и способов применеия. Различные модели ПС отличаются друг от друга следующими параметрами:

  • По количеству одновременно подключаемых к рабочей станции паяльников. Одно- и двухканальные соответственно. Чаще всего, второй канал служит для подключения дополнительного, демонтажного, паяльника.
  • По типу управления рабочими режимами. Существуют цифровые и аналоговые модули управления. Цифровые более удобны в использовании и более точные.
  • По типу нагревательного элемента. Жало с нихромовым нагревателем, керамическим нагревателем и индукционным нагревателем.
  • По способу пайки. Различают контактные, бесконтактные и комбинированные станции.

У контактных ПС нагревательным элементом является жало. Бесконтактные могут нагревать элемент потоком горячего воздуха или инфракарасным излучением.

Комбинированные сочетают в себе оба предыдущих вида.

Нужна ли калибровка паяльной станции?

Оговоримся сразу – в исправно работающей паяльной станции калибровка не требуется. Стабильность и точность поддержания режимов работы обеспечивается технологией изготовления самой станции на всем протяжении срока ее службы.

Если же оказывается, что ПС работает некорректно (частые явления – это слишком высокая или низкая температура нагревательного элемента, не соответствующая показаниям шкалы блока управления), то вероятнее всего, неисправен один из блоков. В данной ситуации никакая калибровка не принесет результата.

Немного по-другому дело обстоит с дешевыми китайскими паяльными станциями, которые в изобилии присутствуют на рынке. Низкое качество сборки многих моделей приводит к тому, что показания индикаторов температуры на блоке управления сильно отличаются от реальной температуры нагревательного элемента.

В этом случае, полезно провести небольшие измерения, чтобы определить: на какую величину «врет» шкала настройки.

Для измерения понадобится мультиметр с выносным термодатчиком и отвертка с тонким жалом. Следует включить паяльную станцию и дождаться ее прогрева до рабочей температуры. Далее, поднеся датчик вплотную к нагревательному элементу, необходимо сравнить показания на мультиметре с температурой, выставленной на шкале блока управления. В дальнейшем, при работе с паяльной станцией необходимо учитывать эту разницу и выставлять температуру пайки с поправкой на нее.

Как паять электронику

Научные друзья будут проводить техническое обслуживание во вторник, 25 апреля 2023 г., в 22:00 по тихоокеанскому стандартному времени в течение двух часов.
В течение этого времени наш сайт и службы будут недоступны, пока мы улучшаем ваш будущий опыт.
Спасибо за терпение!

Справочные материалы

Обзор

Обзор

Что такое пайка и когда ее следует использовать?

  • Пайка — это процесс, при котором два или более металлических предмета соединяются вместе путем плавления, а затем заливки в соединение присадочного металла, имеющего относительно низкую температуру плавления.
  • Пайка используется для создания постоянного соединения между электронными компонентами.
  • Металл, подлежащий пайке, нагревается паяльником, а затем в соединение вплавляется припой.
    • Плавится только припой, а не припаиваемые детали.
    • Припой — это металлический «клей», который скрепляет детали и образует соединение, позволяющее протекать электрическому току.
  • Вы можете использовать макетную плату без пайки для изготовления тестовых схем, но если вы хотите, чтобы ваша схема работала более нескольких дней, вам нужно спаять компоненты вместе.

Материалы

Материалы и оборудование

  • Паяльник
    • Паяльник используется для нагрева соединений, подлежащих пайке.
    • Для электронных схем следует использовать паяльник мощностью от 25 до 40 Вт (Вт).
    • Паяльники с большей мощностью не обязательно горячее; они просто способны нагревать более крупные компоненты. Паяльник мощностью 40 Вт делает соединения быстрее, чем паяльник мощностью 25 Вт.
    • Паяльник можно купить в хозяйственных магазинах и в большинстве крупных универмагов.
  • Припой с канифолью
    • Припой имеет более низкую температуру плавления, чем соединяемые металлы. Припой плавится, когда его нагревают паяльником, но соединяемые металлы не плавятся.
    • Сердцевина из канифоли действует как флюс . Предотвращает окисление соединяемых металлов и повышает способность припоя «увлажнять» соединяемые поверхности.
    • Припой, который используется для соединения медных труб, имеет кислотное ядро, которое подходит для труб, но вызывает коррозию электронных соединений. Используйте припой с канифольным ядром.
    • Для большинства работ с электроникой лучше всего подходит припой диаметром от 0,75 миллиметров (мм) до 1,0 мм. Более толстый припой может затруднить пайку мелких соединений, а также увеличивает вероятность образования паяных перемычек между медными контактными площадками, которые не предназначены для соединения.
    • Сплав 60/40 (60 % олова, 40 % свинца) используется для большинства электронных работ, но также доступны бессвинцовые припои.
  • Подставка для горячего паяльника
    • Доступны различные подставки. Важно всегда держать горячий утюг на подставке, когда он не используется.
  • Губка
    • Влажная губка используется для очистки наконечника утюга.
  • Паяльная оплетка
    • Используется для удаления припоя.
    • Чтобы использовать оплетку, поместите ее на удаляемый припой и нагрейте сверху утюгом. Припой будет затекать в оплетку.
    • Оплетка для припоя используется для извлечения электронного компонента, припаянного к плате.
    • Также используется для уменьшения количества припоя в соединении.
  • Плата прототипа
    • Для сборки схемы используется макетная плата. Показанная плата взята с сайта www.protostack.com, но Jameco Electronics также поставляет прототипы плат.
    • Платы-прототипы
    • имеют медные дорожки или контактные площадки для соединения компонентов.
  • Стальная вата или мелкая наждачная бумага
    • Используется для очистки соединений перед пайкой.
    • Припой будет , а не течь через загрязненное соединение.
  • Зажимы типа «крокодил»
    • При необходимости их можно использовать в качестве радиаторов.

Безопасность и советы

Безопасность и советы

Меры предосторожности

  1. Осторожно: Паяльник может нагреваться примерно до 400°C, что может привести к ожогам или возникновению пожара, поэтому используйте его осторожно.
  2. Отключайте утюг от сети, когда он не используется.
  3. Держите шнур питания вдали от мест, где о него можно споткнуться.
  4. Соблюдайте осторожность, чтобы не коснуться жалом паяльника линии электропередачи. Прикосновение к шнуру питания горячим утюгом может привести к ожогам и поражению электрическим током.
  5. Всегда возвращайте паяльник на подставку, когда он не используется.
  6. Ни на мгновение не кладите паяльник на рабочий стол!
  7. Работайте в хорошо проветриваемом помещении.
  8. Дым, который образуется при плавлении припоя, в основном из-за флюса и может вызывать сильное раздражение. Не вдыхайте его, держите голову сбоку от работы, а не над ней.
  9. Припой содержит свинец, который является ядовитым металлом. Мойте руки после использования припоя.

Наконечники

Надежная работа схемы с паяными соединениями зависит от правильных методов пайки. Вот несколько советов для успешной пайки.

  1. Спланируйте перед началом пайки. Определите все части, которые вы будете использовать.
  2. Полезно прикрепить каждую часть к листу бумаги и написать, что это такое, и его номинал (например, резистор №1: 100 Ом).
  3. Некоторые компоненты, такие как светодиоды, должны быть правильно размещены, чтобы функционировать.
  4. Ниже приведен рекомендуемый порядок установки различных компонентов:
    • Держатели интегральных схем (ИС) (обратите внимание на ориентацию). IC будет добавлен позже.
    • Резисторы
    • Конденсаторы емкостью менее 1 мкФ
    • Большие конденсаторы, 1 мкФ или более, обратите внимание на ориентацию.
    • Диоды, обратите внимание на ориентацию.
    • светодиодов, обратите внимание на ориентацию.
    • Транзисторы, обратите внимание на ориентацию.
    • Сплошные проводные соединения между компонентами на плате
      • Сплошной провод достаточно жесткий, поэтому после прикрепления он останется на месте.
    • Многожильный провод к деталям, которые соединены проводом с цепью
      • Многожильный провод более гибкий, чем одножильный.
    • Интегральные схемы
      • Соедините их правильно.
      • Многие микросхемы чувствительны к статическому электричеству.
      • Оставьте микросхемы в антистатической упаковке до тех пор, пока они вам не понадобятся, затем заземлите руки, коснувшись металлической водопроводной трубы или оконной рамы, прежде чем прикасаться к микросхемам.
      • Осторожно вставьте микросхемы в держатели. Убедитесь, что все штифты совмещены с гнездом, а затем сильно нажмите на него большим пальцем.

Подготовка

Подготовка

Подготовка паяльника: лужение жала

  1. Поместите паяльник на подставку и подключите его к сети.
  2. Подождите, пока паяльник нагреется.
  3. Смочите губку.
  4. Протрите кончик утюга влажной губкой. Это очистит наконечник.
  5. Расплавьте немного припоя на кончике утюга.
    • Это называется лужением , и оно способствует передаче тепла от кончика утюга к соединению.
    • Припой должен стекать на наконечник, образуя яркую блестящую поверхность.
    • Если припой не стекает на наконечник, очистите его, протерев влажной губкой.
    • После лужения сотрите излишки припоя влажной губкой.
    • Вам не нужно лужить жало перед каждым соединением, но вы должны повторно лужить его, если оно затупилось, когда паяльник не использовался в течение нескольких минут.
    • Ознакомьтесь с инструкциями производителя по лужению наконечника.
  6. Жало паяльника должно быть блестящего серебристого цвета. Если он черный и с ямками, замените его новым.

Пайка

Пайка

  1. Припою требуется чистая поверхность для приклеивания.
    • Отполируйте медную фольгу печатной платы стальной ватой перед пайкой.
    • Удалите масло, краску, воск и т. д. с помощью растворителя, стальной мочалки или мелкой наждачной бумаги.
  2. Для пайки нагрейте соединение жалом паяльника в течение нескольких секунд, затем нанесите припой.
    • Подогрев соединения, не припой.
    • Держите паяльник как ручку у основания ручки.
    • Обе припаиваемые детали должны быть горячими, чтобы обеспечить хорошее соединение.
  1. Удерживайте паяльное жало на соединении во время нанесения припоя.
    • Припой будет течь внутри и вокруг хорошо нагретых соединений.
    • Используйте ровно столько припоя, чтобы образовалось прочное соединение.
  2. Удалите наконечник из соединения, как только припой потечет туда, куда вы хотите. Удалите припой, затем утюг.
  3. Не перемещайте соединение, пока припой остывает.
  4. Не перегревайте соединение, так как это может привести к повреждению припаиваемого электрического компонента.
    • Транзисторы и некоторые другие компоненты могут быть повреждены под воздействием тепла при пайке. Зажим типа «крокодил» можно использовать в качестве радиатора для защиты этих компонентов.
  1. Пайка соединения займет всего несколько секунд.
    • Если это занимает больше времени, см. раздел об устранении неполадок ниже.
  2. Внимательно осмотрите соединение. Он должен выглядеть блестящим (примечание: бессвинцовый припой может казаться тусклым, это нормально).
    • Если вы припаиваете провод (называемый выводом ) к печатной плате (на дорожке ), он должен иметь форму вулкана. См. рис. 3.
    • Если соединение плохое, нагрейте его и повторите попытку.
  1. Протрите кончик утюга влажной губкой, чтобы очистить его. Теперь кончик должен быть блестящим.
  2. Отключайте паяльник от сети, когда он не используется.

Поиск и устранение неисправностей

Поиск и устранение неисправностей

Распространенные проблемы и их устранение

  1. Припой не течет.
    • Соединяемые детали могут быть загрязнены. Удалите припой и очистите детали.
  2. Соединение выглядит зернистым или кристаллическим.
    • Детали были перемещены до того, как припой остыл.
    • Разогрейте, чтобы получился хороший шов. Вам может понадобиться паяльник большего размера для адекватного нагрева соединений.
  3. Наконечник окислился.
    • Паять намного проще с блестящим чистым жалом.
    • Очистите наконечник влажной синтетической губкой, пока утюг горячий.
    • Во избежание окисления наконечника не оставляйте утюг включенным, когда он не используется.
    • Не используйте утюг при более высокой температуре, чем это необходимо для расплавления припоя.
    • Очистите наконечник утюга влажной синтетической губкой, как только он начнет менять серебристый цвет.
  4. Слишком много или слишком мало припоя.
    • Использование слишком большого количества припоя может привести к образованию мостика пайки, что означает случайное соединение двух соседних соединений.
    • Использование слишком малого количества припоя может привести к нарушению непрерывности электрической цепи между платой и компонентом. Соединение должно быть гладким, блестящим и жестким.

Ознакомьтесь с нашими научными видеороликами

Почему яблоки и бананы становятся коричневыми? — Деятельность STEM

Демонстрация видеоигр

Танцующие конфетные сердца

Инструменты | Руководство Adafruit по отличной пайке

Инструменты

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Если вы только начинаете заниматься электроникой, набор инструментов для электроники от Ladyada (на фото выше) — это отличный набор, полный качественных инструментов, в том числе все, что вам нужно для создания качественных паяных соединений. Если вы предпочитаете создавать свой инструментарий по частям, читайте дальше:

Существует множество типов паяльников. Для большинства наборов и проектов Adafruit вам понадобится паяльник карандашного типа мощностью 25 Вт или более.

Маломощный утюг — плохая инвестиция. В конечном итоге это будет стоить вам дороже из-за испорченных комплектов и поврежденных компонентов.

  • Нагрев соединения займет больше времени, позволяя теплу распространиться на припаиваемый компонент, что может привести к перегреву и повреждению компонента.
  • Более длительное время нагрева также дает больше времени для образования оксидов на припаиваемых поверхностях. Это предотвратит растекание припоя и приведет к плохому соединению.
  • Более длительное время восстановления между суставами может привести к фрустрации, «холодным суставам» или к тому и другому.

Вам не нужно тратить целое состояние, чтобы получить хороший утюг. Расширенные функции, такие как контроль температуры и сменные насадки, приятны, но не обязательны для работы на любительском уровне.

Основные утюги

Существует множество простых утюгов карандашного типа, которые подходят для самого хобби. Но вам понадобится такой, который способен достаточно быстро прогреть стыки. Выбирайте утюг мощностью не менее 25 Вт.

Утюги Better

Утюг с регулируемой температурой и немного большей мощностью даст вам немного больше контроля и позволит вам работать быстрее. Паяльник регулируемый 30 Вт 110 В в магазине — отличный выбор.

Этот утюг также входит в состав набора инструментов для электроники Ladyada, который содержит множество других необходимых инструментов для пайки.

Утюги Best

Профессиональный утюг с регулируемой температурой, сменными насадками и мощностью 50 Ватт или более – одно удовольствие работать с ним. Контроль обратной связи поддерживает температуру наконечника точно на установленном уровне. Дополнительные ватты ускоряют время восстановления, поэтому вы можете работать быстрее. Сменные наконечники позволяют выбрать идеальную форму наконечника для специализированной работы.

65-ваттный паяльник Hakko FX-888 — отличный профессиональный паяльник. Weller WES51 или WESD51 также являются отличным выбором для серьезной работы с электроникой.

Помимо маломощных утюгов, есть несколько типов утюгов, которых следует избегать при работе с печатными платами.

Только для экстренных случаев:

Эти утюги удобны в тех случаях, когда вам некуда подключить обычный паяльник. Но они не лучший выбор для основного инструмента для пайки:

  • Бутановые утюги обладают большой мощностью, но их трудно контролировать.
  • Утюги с батарейным питанием , как правило, имеют недостаточную мощность для большинства работ.

Не для использования с печатными платами:

Эти инструменты не подходят для работы с печатными платами:

  • Горелки любого типа не подходят для работы с электроникой и могут повредить ваши печатные платы.
  • Паяльные пистолеты подходят для работы с проводами большого сечения, но не обладают точностью, необходимой для пайки чувствительных электронных компонентов.
  • Холод-Нагрев   Утюги подают ток в соединение для нагрева наконечника. Этот ток может повредить чувствительные электронные компоненты. Избегайте этих утюгов для работы с электроникой.

Минимум необходимых инструментов для пайки:

Подставка

Если у вашего паяльника нет встроенной подставки, вам понадобится безопасное место для отдыха горячего утюга между использованиями. Подставка для паяльника не позволит вашему утюгу кататься и защитит вас и вашу рабочую поверхность от ожогов.

Большинство подставок поставляются с губкой и поддоном для очистки паяльника.

Припой

Стандартный 60/40 свинец/олово Припой на основе канифоли – самый простой в работе тип.

НИКОГДА не используйте кислотный припой или кислотный флюс (часто обозначаемый как хлорид цинка), которые используются для сантехники, витражей и ювелирных изделий. Эти припои и флюсы не предназначены для использования с электроникой. Кислота разъест и разрушит ваши паяные соединения.

Бокорезы

Вам также понадобится пара бокорезов для обрезки выводов компонентов после пайки.

Это некоторые другие инструменты и расходные материалы, которые могут оказаться полезными при работе с проектами пайки.

Тиски

Тиски удерживают вашу работу во время пайки. Это важно как для безопасности, так и для прочного соединения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
