Параметры светодиоды. Технические характеристики светодиодов. Сравнительные таблицы
Параметры светодиоды. Технические характеристики светодиодов. Сравнительные таблицы
Условно все светодиоды можно разделить на две большие группы:
Осветительные это те, которые могут обеспечить световой поток не меньше, чем у традиционных источников света. Некоторые модели даже их превосходят.
К ним можно отнести 4 популярных вида:
К индикаторным относится dip светодиоды. Рассмотрим сперва их.
Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.
Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.
На сегодняшний день они уже не так распространены, но все же применяются:
- в устройствах индикации
- в панелях электронных приборов
- световых табло
- или елочных украшениях

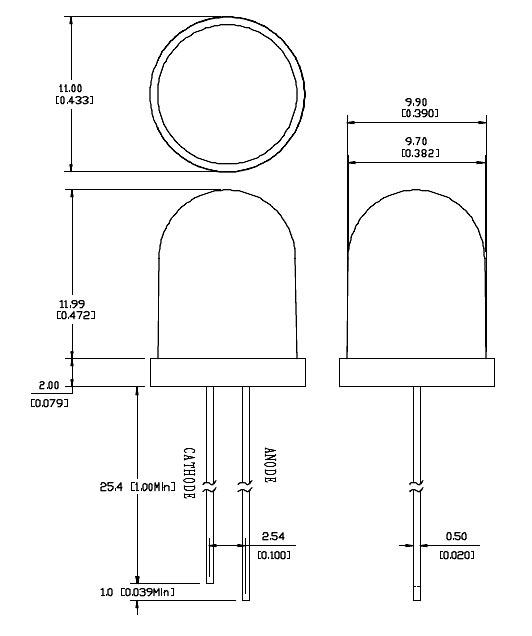

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.
Напряжение питания 2,5-5В, при токе до 25мА.
Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.
В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.
Обратите внимание
Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.
К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.
Вот таблицы с основными техническими характеристиками (сила света, рабочее напряжение, сила тока, угол свечения, цена) для индикаторных светодиодов DIP разных типоразмеров.
А также расшифровка маркировки их названий и обозначений (для просмотра нажмите на соответствующую вкладку):
Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.
В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.
Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.
Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:
О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.
Почему они так популярны? Конечно из-за своих достоинств:
- продолжительный срок службы
- ну а самое главное – высокая светоотдача
Именно SMD вид используется в большинстве светодиодных лампочек и светильников.
Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:
COB – Chip On Board. У этого вида большое количество маленьких кристаллов размещено на единой подложке и все это собрано в одном корпусе.
Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.
По-другому их называют светодиодными матрицами. Их достоинства:
- разнообразная форма сборки светодиодов
Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.
Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.
На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.
Как определить марку SMD светодиода. Описание, виды и особенности маркировки SMD диодов
Светодиод – полупроводниковый прибор, преобразующий электрический ток в световое излучение. В отличие от ламп накаливания и энергосберегающих, долговечней и энергоэффективней. По исполнению делятся на два основных типа – DIP и SMD (СМД).
Различаются по конструкции корпуса и расположением контактов. В статье мы расскажем про SMD диоды.
Что такое smd
Surface Mounted Device (SMD) – прибор, монтируемый на поверхность. Говоря другими словами, если DIP светодиод имеет длинные контактные ножки и монтируется через отверстия в электрической плате, то СМД аналоги – прямо на плату или в светодиодную ленту, так как имеют маленькие контакты.
Япония – лидер развития технологий светодиодов, СМД диода в частности. Поэтому лучшая продукция у них.
Корпуса smd элементов
Основной тип – пластмассовый корпус прямоугольной формы.
Массовое производство налажено именно для такого типа. Если брать обычные диоды, а не источники света, то там ещё есть корпус металлостеклянный цилиндрической формы. Для нужд именно освещения смысла в таком исполнении нет.
Более важны размеры СМД светодиодного элемента. Их можно узнать по маркировке.
Маркировка smd полупроводников
Четыре цифры в маркировке обозначают длину и ширину в сотых миллиметра. Например, диод 1206 длинной 12 мм и шириной 6 мм.
Приписка RGB обозначает, что светодиод может выдавать один из трех цветов – красный, зеленый или голубой.
Для радиолюбителя обычно достаточно знания этих двух параметров в маркировке СМД диодов.
Краткие технические характеристики и применение
Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.
Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):
0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.
2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.
3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.
3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.
3030. 1,5 — 2, 2 Вт. Для ремонта ЖК и LED телевизоров.
3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.
5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.
5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.
0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).
5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.
Полезное
В заключение
Светодиодные системы сегодня вытесняют лампы накаливания и энергосберегающие аналоги. Промышленники и жильцы домов любят их за низкое потребление электроэнергии и долгий срок службы. Дизайнеры за высокое качество света и безопасность. Радиолюбители за компактность и множество сфер применения. И наиболее популярные типы светодиодов – это SMD (СМД).
Пишите комментарии и делитесь статьей в социальных сетях, если узнали что-то новое и полезное о маркировке или сферах применения осветительных диодов.
Сверхяркие светодиоды характеристики. Конструкция мощного светодиода и угол рассеивания света
Мощные сверхяркие светодиоды устроены почти так же, как и стандартные. Различие состоит лишь в расположении кристаллов. В стандартном диоде они установлены на специальном основании, в ультраярком установочная площадка оснащена теплоотводом. По этой причине прибор может генерировать световой поток 100 Лм.
Компоненты, которые входят в состав мощного полупроводникового осветительного прибора:
- Корпусным основанием служит металлокерамическая подложка, имеющая высокую теплопроводность. За счет этого достигается минимум теплового сопротивления и корпус кристалла электрически изолирован от теплоотвода.
- Кристаллы из карборунда.
- Подложка. Она изготовлена на основе карборунда и алюмонитрида. В результате в кристалле не возникают механические напряжения при смене температуры.
- Отражатель. Данную функцию выполняет металлический корпус.
- Линза плавающая. Материал, из которого она произведена, — кварцевое стекло. Линза не закреплена жестко в корпусе. Ее положение сохраняется за счет сцепления с желеобразным герметиком. Благодаря этому исключено появление механического напряжения и выполняется автофокусировка в широком температурном интервале.
Полупроводниковые осветительные приборы отличаются от стандартных углом рассеивания.
Последние излучают свет равномерно во все стороны пространства. Светодиод может иметь угол рассеивания 15-120? Для увеличения указанного параметра используют рассеивающую линзу. Собирательную применяют для сужения угла, например, для создания точечного освещения.
Яркость светового потока диода изменяется в пределах угла. Максимальная освещенность достигается в центре, минимальная — по краям угла рассеивания. Данная характеристика влияет на стоимость светодиода. Например, у прибора, имеющего угол 180 гр, цена выше, чем у светодиода с параметром 60 гр.
Основные характеристики светодиодов.
Классификация светодиодов по их области примененияИзначально светодиоды применялись в качестве индикаторов
Элементы led-освещения различаются по области их применения. Основные типы светодиодов: индикаторные и осветительные. Устройства не одинаковы, каждые имеют свои отличительные особенности и технические параметры.
Индикаторные светодиоды
Первый LED-светильник появился в середине прошлого века. Прибор имел тусклое красноватое свечение, небольшую энергетическую эффективность. Несмотря на недостатки, разработки в данном направлении были продолжены. Спустя 20 лет появились варианты с желтым и зеленым оттенком. К началу 90-х сила светового потока достигла 1 Люмена. К началу 2000-х значение достигло уровня 100 Люменов.
В 1993 году японские инженеры представили светодиод синего цвета. Свет устройства стал значительно ярче предшественников. С этого момента на рынке стали появляться устройства с разным свечением – сочетание синего, зеленого, желтого и красного позволяют создавать любой цвет и оттенок.
В настоящее время разработки продолжаются. Появляются новые виды светодиодов. При этом сохраняется низковольтное потребление при увеличении силы светового потока.
Осветительные светодиоды
Первые модели с низкой светимостью (DIP) были пригодны для индикаторной работы (например, в темноте виден выключатель – горит небольшой красный светодиод). Современные устройства позволяют освещать значительные площади – бытовые и промышленные помещения. Мощность светодиода выросла – LED-прибор для фонарика с показателем 3Вт аналогичен лампе накаливания на 25-30Вт. Потребление электроэнергии меньше примерно в 10 раз.
Такие светодиоды получили название осветительные благодаря основной области применения. Используются в лентах, фарах, лампах, других изделиях. Изготавливаются в отдельных корпусах, которые допускают поверхностный монтаж.
Основное отличие – выдают только белый свет холодного или теплого оттенков. Классификация:
- SMD – популярны модели с рассеивающим элементом на 100-130°; подложка для лампы из меди или алюминия, не нагреваются;
- СОВ – более мощные, сверхъяркие, состоят из множества небольших кристаллов, угол рассеивания значительный;
- Filament – обладают самым низким КПД (в сравнении с SMD), часто используются как декоративные элементы, изготавливаются различных размеров и форм.
Исходя из назначения и параметров помещения, выбирают оптимальный вариант. Характеристики осветительных устройств указаны на упаковке и в технической документации.
Ток светодиода. Как делают светодиоды
Светодиоды – это кристаллы, выращенные или наращенные из химических элементов на основе полупроводников. Они помещаются в специальный для каждого вида светодиодов корпус. Технологии изготовления светодиодов разнятся в зависимости от вида светодиода. Изготавливают светодиоды с добавлением различных химических элементов. Среди них полупроводники и не полупроводниковые металлы и их соединения. А также легирующие, то есть придающие составу определенные характеристики, примеси.
Изготовление светодиодов
Процесс изготовления светодиодов выглядит, примерно, следующим образом:
Пластины, служащие в качестве подложки будущих кристаллов светодиодов, помещают в специальную герметичную камеру. Такие пластины изготавливают из удобных для наращивания светодиодов материалов. Например, из искусственного сапфира, у которого подходящая для этого кристаллическая решетка. Прежде всего камеру заполняют смесью газообразных химических веществ на основе полупроводников и легирующих добавок. Затем внутренность такой камеры начинают нагревать. В процессе этого нагрева химические элементы, находящиеся до этого в газообразном состоянии, осаждаются на пластинах.
Процесс длится несколько часов. В итоге на подложке наращивается несколько десятков слоев общей толщиной лишь несколько микрон. Отличие в толщине пластины до и после наращивания не различимо на глаз.
Затем с помощью трафарета на пластину напыляются золотые контакты. После чего ее разрезают на мельчайшие части. Каждая такая часть – это отдельный кристалл светодиода со своими контактами. Размеры ее очень малы. По крайней мере, разглядеть ее в деталях можно лишь под микроскопом.
На следующем этапе готовые кристаллы вставляют в корпус. После того, по необходимости покрывают слоем люминофора.
Все светодиоды отличаются друг от друга как отпечатки пальцев. То есть нет двух идентичных по своим характеристикам светодиодов. Потому на следующем этапе и происходит сортировка светодиодов по двум-трем сотням параметров. Чтобы отобрать наиболее близкие друг другу по мощности, цветовой температуре и другим характеристикам светодиоды.
В конце концов светодиоды проверяют на работоспособность на испытательных стендах. И лишь затем из них изготавливают светодиодные лампы, ленты или используют в других сферах применения.
Видео светодиоды. Основные параметры
Характеристики светодиодов, обзор предложений и подключение
Эти полупроводниковые приборы отличаются хорошими потребительскими характеристиками при разумной стоимости. Их применяют в быту, для решения коммерческих и производственных задач. Для правильного выбора надо знать не только общие характеристики светодиодов. Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.
Чадящий факел и гаснущие от дуновения ветерка свечи выглядят интересно только в компьютерных играх. В реальной жизни Лара Крофт явно отдаст предпочтение универсальному фонарю на светодиодахСодержание статьи
Что такое светодиод – принцип действия
Принцип действия полупроводникового светодиодаНа этом рисунке схематично изображено излучение (hv) c длиной волны (Lp) примерно 250 мкм. Оно создано в p-n переходе (полупроводник прямосмещенного типа) при рекомбинационном переходе инжектированных носителей на другой энергетический уровень.
В этой фразе есть несколько общеизвестных слов. Для расшифровки специфических терминов и понятий нужно изучить соответствующий раздел науки. Но на самом деле углубление в физику процесса не имеет практического значения. Вполне достаточно знать, что светодиод – полупроводниковый прибор. Он излучает в видимом диапазоне спектра при пропускании тока ограниченной величины в прямом направлении.
Конструкция и типовые части светодиодаЭлектрическая схема подключенияМир светодиодов: краткий обзор предложений современных производителей
Первые удачные эксперименты были проведены более ста лет назад. Но только в конце 70-х прошлого века удалось создать образцы, пригодные для коммерческого применения.
Разные комбинации полупроводниковых материалов создают волны определенной длиныДля зеленого цвета применяют AlGaInP (Алюминий-Галий-Фосфид индия). Красный получается с использованием AlGaAs (Алюминий-Арсенид галлия). Долгое время не могли найти комбинацию для синего. Только в 90-х годах был найден подходящий состав, за который авторы получили Нобелевскую премию. Сочетание перечисленных цветов позволило создать белый свет. С этого времени был дан старт массовому внедрению технологий данной категории в разные сферы человеческой деятельности.
Индикаторные светодиоды
Конструкция прибора DIP типаДля концентрации светового потока функции отражателей выполняет опорная пластина и стенки. Такие приборы выпускают с выпуклыми линзами и прямоугольными торцами диаметром от 3 до 10 мм. Их подключают к источникам питания 2,5-5 В с ограничением по току до 20-25 мА. Угол рассеивания не превышает 140°. Яркость – до 1,1 люмен.
Индикаторные светодиоды ранее применяли для создания фонарей, светофоров, информационных стендов и рекламных табло. В наши дни появились новые модификации полупроводниковых приборов с большей силой света.
Оригинальная подсветка сценических костюмовНа практике пригодятся следующие преимущества индикаторных светодиодов:
- низкая стоимость;
- хорошая защищенность от влаги и других неблагоприятных внешних воздействий;
- безопасные токи и напряжение питания;
- небольшое потребление энергии.
Последний пункт надо дополнить низким выделением тепла. Такие устройства способны функционировать долгосрочно в широком температурном диапазоне без специальных охлаждающих радиаторов.
Осветительные светодиоды
Полупроводниковые приборы SMD, как наиболее распространенные изделия, подробно рассмотрены ниже. Их создают в стандартных размерах на специальной подложке, которая хорошо приспособлена для последующего монтажа на печатную плату.
Излучающее поле лампы, созданное из SMD светодиодовДля улучшения защищенности полупроводники закрепляют на подложке внутри литого пластикового корпуса. Верхняя полусферическая часть образует линзу, что помогает сузить световой поток.
«Пиранья». Грозное название этой категории подчеркивает высокую эффективность приборовСледующая группа изделий создана специально для освещения. На подложке размещают синие светодиоды. Сверху – слой люминофора. В данном случае применяют большее количество кристаллов на единицу поверхности по сравнению с технологией SMD. Это позволяет получить сильный световой поток.
Мощную матрицу категории COB (Chip On Board) надо охлаждать. Такие лампы устанавливают в автомобильные фары ближнего и дальнего светаТехнология Chip On Glass («Чип-на-стекле»)На фото изображены основные стадии производственного процесса:
- Создается подложка из стекла нужной формы.
- На ней закрепляют последовательно полупроводниковые кристаллы.
- Сверху устанавливают слой люминофора.
- Далее – финишное защитное покрытие.
В цоколе лампочки размещают блок питания, который создает постоянное напряжение с нужной силой тока.
К сведению! При сравнении разных видов изделий надо отметить позитивно ремонтопригодность SMD модификаций. Светодиоды COB при выходе из строя приходится заменять.
Плюсы и минусы осветительных светодиодов
Выяснив, какие бывают светодиоды, надо перечислить их преимущества по сравнению с альтернативными изделиями:
- Лучшие полупроводниковые приборы способны обеспечить более 200 люменов на 1 Вт энергии. Это потребление на 80-85 % меньше по сравнению с типовыми лампами накаливания.
- Качественные светодиодные светильники устойчивы к вибрациям, перепадам напряжения в сети. Долговечность лучших изделий приближается к 100 тыс. часов, что эквивалентно белее чем 11 годам непрерывной эксплуатации.
- Отсутствие ртутных и других вредных соединений вместе с прочной рассеивающей колбой повышает уровень безопасности.
Не забывайте, что в экономический расчет надо включать все сопутствующие расходы. Светодиодные источники, сделанные известными производителями, стоят дорого. Только через несколько лет получится окупить первоначальные инвестиции. Также надо отметить:
- Мерцание при недостаточно качественной сборке блока питания.
- Небольшой угол рассеивания.
- Различные технические характеристики в одной товарной партии.
- Узкий диапазон цветовой температуры, несоответствие параметра паспортным данным.
К сведению! Некоторые недостатки объясняются сомнительным происхождением готовой продукции. Для получения надежных гарантий приходится приобретать изделия известных торговых марок, что увеличивает затраты.
Основные характеристики светодиодов
Изложенные ниже сведения следует изучить для более точного выбора изделий. В комплексной оценке учитывают следующие факторы:
- параметры источника питания;
- характеристики светового потока;
- потребление электроэнергии;
- долговечность.
Ток потребления
Приборы, которые причислены к индикаторной категории, потребляют не более 20 мА. Мощные осветительные светодиоды – до 300 мА и даже более того. Источник питания и провода должны быть рассчитаны на соответствующие нагрузки.
Следует подчеркнуть необходимость поддерживать стабильный ток светодиода. При незначительном повышении этого параметра меняются характеристики спектра, ускоряется деградация кристалла. Дальнейший рост приводит к разрушению полупроводника.
Чтобы исключить подобные негативные воздействия в цепь питания устанавливают специализированный стабилизатор тока («драйвер»)Напряжение
Этот параметр определяет падение напряжения на светодиоде при прохождении через него номинального тока. Точная величина указана в техническом паспорте изделия. Значение не является единым даже для одинаковых групп. Так, например, на белом индикаторном светодиоде падение может составить 3 В, а на красном – 1,8 В.
Сопротивление
Минимальное электрическое сопротивление светодиодов заставляет применять в обязательном порядке защитные средства. Для ограничения силы тока при подключении к источнику питания надо обязательно использовать резисторС применением указанных на рисунке ниже приведен пример, как рассчитать сопротивление для светодиода. Падение напряжения на нем будет составлять 7,2 В:
Uип (постоянное напряжение источника питания) – Uр (падение напряжения на светодиоде) = 9-1,8.
Сопротивление вычисляют по закону Ома:
R=U/I=7,2/0,02=360 Ом.
К сведению! Выбирайте изделие из стандартной номенклатуры с большим значением. Помните о том, что резисторы выпускают в разных классах точности, поэтому разница параметров может превышать 10% в одной партии.
При последовательном подключении складывают падение напряжения на каждом полупроводниковом элементе. Расчеты выполняют по приведенной выше схеме.
Исключите подключение светодиодов параллельно к одному резисторуЗначительный разброс параметров полупроводниковых приборов будет сопровождаться разной интенсивностью свечения. Как отмечено ранее, даже небольшое превышение номинальной силы тока значительно ускоряет деградацию, увеличивает риск поломки изделия.
Мощность светодиодных ламп
Падение напряжения на подобных индикаторных светодиодах составляет 2,4 В, а ток – 20 мАПри этих исходных параметрах прибор потребляет 0,048 Вт в час (1,152 Вт – за сутки, 34,56 – за месяц). Но требования возрастают, когда нужно создать достаточно сильный источник света.
Допустим, необходим прожектор мощностью 100 Вт который составляется из полупроводниковых одноваттных матриц с падением напряжения 3 В на каждой. При параллельном подключении понадобится применить источник тока на 33 А (100 × 0,33). Это очень много. Для прокладки сети питания понадобится алюминиевый проводник сечением более 8 мм кв., соответствующий стабилизатор.Разумеется, подобные решения нецелесообразны.
Вместо них применяют такие электрические схемыПодбирают количество элементов в каждой цепи так, чтобы напряжение питания составляло от 12 до 24 В. Для нашего примера можно применить группы по 8 светодиодов. Подойдет стабилизатор на ток 12×0,33=3,96 А, что не вызовет никаких существенных затруднений и лишних финансовых затрат.
Светоотдача, угол свечения
В наши дни почти забыты оценки эффективности осветительных приборов по мощности. Это правильно, так как «лампочка на 40 Вт» не является достаточно информативным определением. Действительное значение имеет то, какой именно результат будет обеспечен соответствующим устройством. Для этого применяют понятие светового потока. Он определяет количество энергии, которое перемещается волнами соответствующей части спектра через определенную площадь за единицу времени. Параметр измеряется в люменах.
Мощность разных осветительных приборов, Вт | Световой поток, лм | ||||||
250 | 400 | 700 | 900 | 1200 | 1800 | 2500 | |
Лампа накаливания | 20 | 40 | 60 | 75 | 100 | 150 | 200 |
Люминесцентная лампа | 6-7 | 10-12 | 15-17 | 19-20 | 26-29 | 42-50 | 64-80 |
Светодиоды | 1,5-2,5 | 4-6 | 6-8 | 8-10 | 11-14 | 17-19 | 21-28 |
Этот рисунок наглядно демонстрирует различные углы свеченияК сведению! Современные полупроводниковые приборы способны при потреблении 1 Вт создавать поток света до 140 лм. Это более чем в 10 раз эффективнее по сравнению с классической лампой накаливания.
Узконаправленные источники применяют в нишах стен, для подсветки отдельных декоративных предметов, функциональных зон. Для увеличения угла рассеивания применяют специализированные линзы. Надо понимать, что наличие дополнительных элементов в оптическом тракте несколько снижает эффективность.
Цветовая температура
Этот параметр указывают на упаковке и в сопроводительной документацииОн характеризует самые мощные составляющие в спектре излучения. Каждый человек по-своему воспринимает волны разной длины, поэтому точные универсальные рекомендации не уместны.
Для корректной оценки надо учитывать коэффициент цветопередачи (обозначение – «CRI»). При значении параметра более 80 можно говорить о хорошем качестве. В ртутных газоразрядных лампах, например, CRI от 40 до 60. Не сложно убедиться на практике в том, как сильно искажаются соответствующими уличными фонарями естественные оттенки.
Размер чипов, кристаллов, дополнительные критерии качества
Для тщательного сравнения продукции разных брендов надо проверять одновременно несколько важных параметров. Допустим, что надо купить мощные светодиоды для фонариков. Характеристики в рекламном объявлении подходят, а цены разумные. Не делайте поспешные выводы.
Убедитесь, что правильно приведены размеры кристалла. Иногда указывают «mil». Но это не привычные миллиметры, а обозначение тысячной одного дюйма. Для перевода используйте коэффициент 0,0254:
35mil×0,0254=0,889 мм.
Современный штангенциркуль с цифровой индикацией выполняет измерения с точностью до 0,01 ммОдин кристалл на мощных светодиодах потребляет до 300 мА в нормальном (долговременном) режиме использования. По количеству этих элементов можно определить суммарные показатели светодиода.
Матрица на 100 ВтОтветственные производители применяют стандартные равные размеры сторон 30-45 mil. Сомнения возникают при обнаружении меньших габаритов. Такие прямоугольники из полупроводников отличаются меньшими токами потребления (мощностью) на 50% и более того.
Без внимательного изучения подделку сложно отличить от оригиналаСовпадают посадочные размеры, похож внешний вид. Только после включения выясняется, что сила света меньше, либо спектр излучения не тот.
Эти данные помогут сделать правильный вывод:
- Эффективный отвод тепла обеспечивает медь. Основания из алюминия дешевле. Они выполняют свои функции недостаточно качественно, что затрудняет поддержание оптимального температурного диапазона.
- В изделиях известных торговых марок питание к кристаллу подводят двумя и большим количеством проводников из тончайших золотых нитей. Дешевая альтернатива – один медный проводник.
- Современные качественные светодиоды способны выполнять свои функции на протяжении 60 тыс. часов и даже более при температуре +100°C. Недорогие подделки сомнительного качества менее долговечны. Они выходят из строя при нагреве от +60°C до +95°C.
SMD светодиоды, характеристики, отличия популярных серий
Конструкция прибораЭти светодиоды в базовом оснащении защищены от перегрева. Стандартные размеры, форма и расположение выводов упрощают монтаж с применением средств автоматизации. Такой подход позволяет применять современные производственные технологии, снижать издержки.
2835 SMD LED: параметры, особенности применения
В маркировке светодиодов зашифрованы размеры. 2835 SMD – это 2,8 мм глубина и 3,5 мм ширина по максимальным габаритам корпусаЭтот прибор создан с применением полимерных материалов, которые отличаются стойкостью к высокотемпературным воздействиям. Они без повреждений выдержат +240°С. Но такие экстремальные режимы следует исключить, чтобы не повредить полупроводниковый кристалл. Типовая деградация в качественных изделиях этой серии не превышает 5% за 3 тыс. часов. Особенность. Этой серии являются увеличенные габариты контактных элементов для ускорения отвода тепла.
Технические характеристики SMD 2835 приведены в таблице:
Параметр | Ед. измерения | Величина (диапазон) |
Высота корпуса | мм | 0,8 |
Ток потребления | мА | 25; 60; 150; 300 |
Мощность кристаллов | Вт | 0,09; 0,2; 0,5; 1 |
Падение напряжения | В | 3,2 |
Хорошие технические характеристики светодиода 2835 дополнены демократичной стоимостью. Эти приборы применяют для изготовления недорогих светильников, светодиодных лент.
Характеристики светодиодов 5050
Конструкция и особенности подключения выводовИзделия этой серии отличаются хорошими показателями при компактных размерах. Именно на их основе в свое время были созданы первые специализированные лампы для автомобильной техники, светодиодные ленты. Разработчикам удалось разместить в небольшом корпусе три кристалла, которые при потреблении 1 Вт способны обеспечить световой поток до 80 лм.
Из этих компонентов были созданы первые «кукурузы», которые полноценно заменяли традиционные лампы накаливания мощностью 80-100 ВтУровень деградации за 3 тыс. рабочих часов в этих изделиях был снижен на 20% по сравнению с предыдущим примером (серия 2835). В отдельных модификациях стали применять диоды разных цветов комбинации R-G-B. Применив соответствующие контроллеры, можно организовать раздельное управление работы кристаллами.
Параметр | Ед. измерения | Величина (диапазон) |
Индекс CRI (цветопередача) | Ra | 80-90 |
Ток потребления | мА | 20*3=60 |
Мощность кристаллов | мВт | 210 |
Падение напряжения | В | 3,3 |
Угол свечения | градусы | 125 |
Световой поток | лм | 18 |
Светодиоды SMD 5730: характеристики, важные нюансы
Эти приборы – развитие популярной серии 5050. В таблице приведены средние данные по изделиям известных брендов с применением цветовой температуры кристаллов на уровне 6 тыс. Кельвинов.
Параметр | Ед. измерения | Величина (диапазон) |
Световой поток | лм | 55 |
Ток потребления | мА | 150 |
Мощность кристаллов | мВт | 210 |
Падение напряжения | В | 3,4 |
Угол рассеивания | градусов | 120 |
Заметно увеличен световой поток, мощность. Улучшен теплоотвод. Деградация при контрольном времени 3 тыс. часов не превышает 1%. Эти приборы можно применять в схемах с питанием импульсным током (до 170 мА).
Размеры светодиодов разных серийК сведению! Несмотря на повышение рабочей температуры, специалисты советуют строго соблюдать границы рекомендованного диапазона. В предельных режимах быстро вырабатывается ресурс.
Мощные светодиоды Cree
Если понадобились сверхяркие светодиоды 3 Вольта надо обратить внимание на продукцию этого производителя из США.
Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторовХарактеристики светодиодов Cree серии XM-L:
Параметр | Ед. измерения | Величина (диапазон) |
Световой поток | лм | 165-300 (максимум- выше 1000 лм) |
Ток потребления (номинальный) | мА | 700 |
Мощность | Вт | 2 |
Индекс CRI (цветопередача) | Ra | 80-90 |
Падение напряжения при токе | В/мА | 2,9/700; 3,1/1500; 3,35/3000 |
Угол свечения | градусов | 125 |
Рабочая температура | °C | От -40 до +85 |
Эти приборы рассчитаны на максимальный ток потребления до 1050 мА, мощность – до 13 Вт. Падение напряжения составляет 11,3В при 350 мА. Коэффициент CRI более 90 обеспечивает отсутствие искажений в цветопередаче.
Для получения таких характеристик сверхяркие светодиоды данной серии были созданы по специальной технологии. Мощное излучение с равномерным распределением в спектре обеспечивают 4 области в одном кристалле. Такое решение позволило уменьшить размеры, увеличило прочность конструкции, устойчивость к механическим воздействиям.
Проверка светодиода с применением мультиметра
Для тестирования этих приборов подойдут те же методики, что и для обычных полупроводниковых диодов. Следует только учитывать большее падение напряжения (от 1,8 В в индикаторных до 11 В – в световых модификациях). При работе надо применять стандартные средства снятия электростатических зарядов, чтобы не повредить p-n переход.
Тестер включают в режим проверки диодовСоблюдая полярность, касаются щупами выводов. Исправный прибор светится. Расположение анода и катода можно найти в техническом описании конкретного изделия.
Работоспособность светодиода уточнить проще, если в мультитестере есть режим проверки pnp переходовДля более точной проверки понадобится стабилизированный источник питания. Мультитестером замеряют ток и напряжение по стандартным схемам (последовательное и параллельное подключение). Далее выясняют соответствие полученных данных с номинальными вольтамперными характеристиками.
Маркировка светодиодов по цвету, правила расшифровки кода маркировки светодиодной ленты
С учетом этого параметра единой системы стандартов не существует. Маркировка светодиодов по цвету непосредственно на корпусе затруднена по причине миниатюрности изделий. Обозначения делают на лентах. Ниже приведена информация о продукции CREE.
Типовое название составлено следующим образом: АААВВВ-СК-0000-ZZZZZ. Первые три буквы («ААА») – это серия. Для рассмотренной выше модификации XM-L будут указано «XML». Следующие три позиции («BBB») – цвет:
- GRN, BLU, RED и другие обозначения понятны в переводе с английского (зеленый, синий, красный соответственно).
- WHT – белый цвет.
- Однако BWT – тоже белый, но в этом варианте речь идет о приборах второго поколения.
- HEW – еще одна модификация белого. Здесь отмечена особой аббревиатурой улучшенные энергетические характеристики прибора.
Далее на позициях «СК»указывают качество цветопередачи:
- Для светильников наружного освещения этот параметр не является определяющим. Такие светодиоды маркируют «01».
- Аббревиатурой L1 обозначают типовые изделия, характеристики которых определяются в технических паспортах.
- При значениях коэффициента цветопередачи CRI от 70; 80; 85; 90 и выше применяют сочетания B1; h2; P1; U1 соответственно.
Что можно сделать из светодиодов своими руками?
Далее приведены проекты, которые можно реализовать с применением этих полупроводниковых приборов. Для индивидуальных коррекций следует изучить актуальный ассортимент производителей.
Стабилизатор тока для светодиодов
Для подключения мощных приборов рекомендуется применять импульсные источники питанияТакая схема пригодится для оснащения автомобиля. При хорошем КПД выделяется немного тепла. Доступно изменение напряжения на входе в широком диапазоне при сохранении функциональности.
ДХО из светодиодов
Такую линейку можно собрать из светодиодов 3Вт. Характеристики современных приборов подойдут для создания надежных и эффективных дневных ходовых огней транспортного средстваВ данном случае пригодится длительное сохранение работоспособности устройства в условиях сложной эксплуатации.
Мигающие светодиоды
Все необходимое для успешного создания действующего устройства изображено на этом рисункеСветомузыка на светодиодах
Эту простую схему можно применить для оснащения мобильной техники. Для питания можно применить аккумулятор на 9ВИндикатор напряжения на светодиодах
Схема точного индикатора напряжения для автомобиля. Здесь предусмотрена компенсация измерений при повышении/уменьшении температурыЭлектрические схемы подключения светодиодов
В этой части статьи рассмотрены способы подключения полупроводниковых источников света к сетям питания. Применение следующих правил и рекомендаций предотвратит повреждение и продлит срок службы светодиодов.
Подключение к сети 220 В
Вместо драйвера можно применить такой вариант подключенияРезистор R1 ограничивает силу тока. Конденсатор C1 – гасит колебания. Для расчета характеристик резистора используйте рассмотренный выше алгоритм.
Подключение светодиодов к сети питания 12 В
Эта схема подойдет для подключения светодиодов общей мощностью до 1 ВтОна обеспечивает ток потребления до 245 мА, напряжение от 12 до 24 В. Исходя из приведенных параметров выбирают подходящие светодиоды.
Если понадобилась дополнительная информация – пишите вопросы в комментариях к статье. Там же оставляйте свои предложения, приводите примеры удачных проектов.
Видео с пояснениями монтажа мощных светодиодов:
ПредыдущаяОсвещениеСхема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работ
СледующаяОсвещениеКак сэкономить на качестве: розетки и выключатели, лучшие бренды производителей
Понравилась статья? Сохраните, чтобы не потерять!
ТОЖЕ ИНТЕРЕСНО:
ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:
Характеристики светодиодов, применение и схема подключения
Все эти элементы внутреннего монтажа уже уходят в прошлоеСо времен изобретения электрического освещения учеными создавались все более экономичные источники. Но настоящим прорывом в этой области стало изобретение светодиодов, которые не уступают по силе светового потока предшественникам, однако расходуют во много раз меньше электроэнергии. Их созданию, начиная от первого индикаторного элемента и заканчивая ярчайшим на сегодня диодом «Cree», предшествовало огромное количество работы. Сегодня мы попробуем разобрать различные характеристики светодиодов, узнаем, как эволюционировали эти элементы и как их классифицируют.
Читайте в статье:
Принцип работы и устройство световых диодов
Светодиоды отличает от привычных осветительных приборов отсутствие в нем нити накала, хрупкой колбы и газа в ней. Это принципиально отличный от них элемент. Говоря научным языком, свечение создается за счет наличия в нем материалов р- и n-типа. Первые накапливают положительный заряд, а вторые – отрицательный. Материалы р-типа накапливают в себе электроны, в то время, как в n-типе образуются дырки (места, где электроны отсутствуют). В момент появления на контактах электрического заряда они устремляются к р-n-переходу, где каждый электрон инжектируется именно в р-тип. Со стороны обратного, отрицательного контакта n-типа в результате подобного движения и возникает свечение. Оно обусловлено выделением фотонов. При этом не все фотоны излучают видимый человеческим глазом свет. Сила, которая заставляет двигаться электроны, называется током светодиода.
Эта информация ни к чему обычному обывателю. Достаточно знать, что светодиод имеет прочный корпус и контакты, которых может быть от 2-х до 4-х, а также то, что каждый светодиод имеет свое номинальное напряжение, необходимое для свечения.
Устройство светового диода с пояснениямиПолезно знать! Подключение производится всегда в одинаковом порядке. Это значит, что если к контакту «-» на элементе подключить «+», то свечения не будет – материалы р-типа просто не смогут зарядиться, а значит не будет и движения к переходу.
Классификация светодиодов по их области применения
Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.
Индикаторные светодиоды: немного истории
Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.
В наше время светодиодные лампы могут быть даже такими1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.
Использование светодиодов в бытовом и промышленном освещении
Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.
Фонари на диодах со специальными линзами светят на расстояние до 3 кмЧем хороши светодиоды и есть ли в них минусы
О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:
- Экономичность без потери силы светового потока – здесь они вне конкуренции;
- Прочный корпус – отсутствует опасность механического повреждения;
- Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
- Компактность – имеют малые габариты;
- Наиболее безопасны – работают от сети 3-24 В;
- Экологичны – не требуют специальной утилизации.
Что же касается отрицательных сторон, то их всего две:
- Работают только с постоянным напряжением;
- Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера(электронного стабилизирующего блока).
Каковы основные характеристики светодиодов?
При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:
- ток потребления;
- номинальное напряжение;
- потребляемая мощность;
- температура цвета;
- сила светового потока.
Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.
Ток потребления светодиода – что это такое
Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.
RGB прожекторы с контроллером и пультом ДУ действительно хорошиНоминальное напряжение
Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.
Цвет светодиода | Материал | Прямое напряжение при 20 мА | |
---|---|---|---|
Типовое значение (В) | Диапазон (В) | ||
ИК | GaAs, GaAlAs | 1,2 | 1,1-1,6 |
Красный | GaAsP, GaP, AlInGaP | 2,0 | 1,5-2,6 |
Оранжевый | GaAsP, GaP, AlGaInP | 2,0 | 1,7-2,8 |
Желтый | GaAsP, AlInGaP, GaP | 2,0 | 1,7-2,5 |
Зеленый | GaP, InGaN | 2,2 | 1,7-4,0 |
Голубой | ZnSe, InGaN | 3,6 | 3,2-4,5 |
Белый | Синий/УФ диод с люминофором | 3,6 | 2,7-4,3 |
Сопротивление световых диодов
Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.
Точечный потолочный светильник на диодах очень экономиченСветоотдача и угол свечения
Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 1200. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.
Мощность светодиодных ламп
Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I×U, где I – сила тока, а U – напряжение светодиода.
Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.
Цветовая температура
Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.
На такой платформе могут быть сотни кристалловРазмер чипа LED элемента
Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0. 762х0.762мм.
Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.
Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.
Подделку довольно тяжело отличить от оригинала при покупкеЧто такое SMD светодиоды: их характеристики и отличие от обычных
Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.
Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.
Вот они, LED SMD2835. Маленькие, но света от них достаточноПараметры LED SMD2835: размеры и характеристики
Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:
Параметр | Китайский 2835 | 2835 0,2W | 2835 0,5W | 2835 1W |
---|---|---|---|---|
Сила светового потока, Лм | 8 | 20 | 50 | 100 |
Потребляемая мощность, Вт | 0,09 | 0,2 | 0,5 | 1 |
Температура, в градусах С | +60 | +80 | +80 | +110 |
Ток потребления, мА | 25 | 60 | 150 | 300 |
Напряжение, В | 3,2 |
Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.
Характеристики светодиода 5050: более габаритный SMD-компонент
Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 1200.
На таких элементах делается лампа «кукуруза»Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).
Характеристики светодиодов SMD5730
По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.
Параметр | Показатель |
---|---|
Сила светового потока, Лм | 45-50 |
Потребляемая мощность, Вт | 0,5 |
Диапазон рабочих температур, в градусах С | От -40 до +80 |
Номинальный ток, мА | 150 |
Рабочее напряжение, В | 3,1-3,2 |
Угол освещения | 120 градусов |
И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.
Элементы на ленте могут располагаться и в 2 ряда для яркостиСветодиоды «Cree»: характеристики и технические данные
На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.
Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:
Модификация | XM-L | XR-E, XP-G, XP-E, XP-C | ||||||
---|---|---|---|---|---|---|---|---|
Сила светового потока, Лм/вт | T5 (от 260 до 280) | T6 (от 280 до 300) | U2 (от 300 до 320) | Q2 (от 87,4 до 93,9) | Q3 (от 93,9 до 100) | Q4 (от 100 до 107) | Q5 (от 107 до 114) | R2 (от 114 до 122) |
Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.
Нить накала постепенно уходит в историюПредлагаем Вам небольшое видео на эту тему:
Проверка светодиода мультиметром – как ее выполнить
Самым простым и доступным способом является «прозвонка». На мультиметрах есть отдельное положение переключателя, специально для диодов. Переключив прибор в нужную позицию, прикасаемся щупами к ножкам светодиода. Если на дисплее высветилась цифра «1», следует поменять полярность. В этом положении зуммер мультиметра должен издавать звуковой сигнал, а светодиод светиться. Если подобного не произошло, значит, он вышел из строя. Если же световой диод исправен, но при впайке его в схему не работает, этому может быть две причины – неправильное его расположение или выход из строя резистора (у современных SMD-компонентов он уже встроен, что будет ясно в процессе «прозвонки»).
Мультиметром довольно просто прозвонить световой диодЦветовая маркировка световых диодов
Общепринятой мировой маркировки подобных изделий не существует, каждый производитель обозначает цвет так, как ему это удобно. В России применяют цветовую маркировку светодиодов, но ею мало кто пользуется, потому, как список элементов с буквенными обозначениями довольно внушителен и запоминать его вряд ли кому-то захочется. Наиболее распространенно буквенное обозначение, которое многие и считают общепринятым. Но такая маркировка чаще встречается не на мощных элементах, а на светодиодных лентах.
Такие обозначения могут встретится на маркировке лентыРасшифровка кода маркировки светодиодной ленты
Для того, чтобы понять, как маркируется лента, нужно обратить внимание на таблицу:
Позиция в коде | Назначение | Обозначения | Расшифровка обозначения |
---|---|---|---|
1 | Источник света | LED | Светодиод |
2 | Цвет свечения | R | Красный |
G | Зеленый | ||
B | Синий | ||
RGB | Любой | ||
CW | Белый | ||
3 | Способ монтажа | SMD | Surface Mounted Device (Устройство, монтируемое на поверхность) |
4 | Размер чипа | 3028 | 3,0 х 2,8 мм |
3528 | 3,5 х 2,8 мм | ||
2835 | 2,8 х 3,5 мм | ||
5050 | 5,0 х 5,0 мм | ||
5 | Количество светодиодов на метр длины | 30 | |
60 | |||
120 | |||
6 | Степень защиты: | IP | International Protection |
7 | От проникновения твердых предметов | 0-6 | Согласно ГОСТ 14254-96 (стандарт МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (код IP)» |
8 | От проникновения жидкости | 0-6 |
Для примера возьмем конкретную маркировку LED CW SMD5050/60 IP68. Из нее можно понять, что перед нами светодиодная лента белого цвета для поверхностного монтажа. Элементы, установленные на ней, имеют размер 5х5мм, в количестве 60 шт/м. Степень защиты позволяет ей длительное время работать под водой.
Ассортимент ламп для дома на световых диодах довольно широкЧто можно сделать из светодиодов своими руками?
Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.
Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»
Спросить у специалиста“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”
Стабилизатор для диодных ламп – подобный можно спаять самостоятельноСтабилизатор тока – какую функцию он выполняет
Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.
Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.
Схема подключения дневных ходовых огней на автомобилеДневные ходовые огни на автомобиль
Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».
Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.
Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельноМигающие светодиоды – для чего это нужно?
Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды. В результате получается мигающая реклама, которая явно привлечет внимание.
Цветомузыка на световых диодах – сложно ли ее сделать
Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.
Простейшая цветомузыка – осталось подключить датчик звукаВ магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.
Индикатор напряжения: что делать, если он перегорел
Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.
Этот диод можно с легкостью заменить при желанииЕще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).
Схемы подключения светодиодов – как все правильно выполнить
Подобные элементы можно подключить двумя способами – последовательно и параллельно. При этом нельзя забывать, что световой диод должен быть расположен правильно. В противном случае схема работать не будет. В обычных элементах с цилиндрической формой это можно определить так: на катоде (-) виден флажок, он немного крупнее анода (+).
Такова схема последовательного подключения световых диодовКак рассчитать сопротивление светодиода
Расчет сопротивления светового диода очень важен. Иначе элемент просто сгорит, не выдержав величины тока сети.
Разберемся, как рассчитать сопротивление для светодиода.
Сделать это можно по формуле:
R = (VS – VL) / I,где
- VS–напряжение питания;
- VL –номинальное напряжение для светодиода;
- I – ток светодиода (обычно это 0.02 А, что равно 20 мА).
При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель. Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов. Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.
При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель. Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов. Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.
Полезная информация! Напряжение, которое выдает блок питания равно 3.7 В. Это значит, что диоды нужно соединить последовательно скоммутированными парами параллельно.
Параллельное и последовательное соединение: как они выполняются
По законам физики и электротехники при параллельном соединении напряжение распределяется равномерно по всем потребителям, оставаясь неизменным на каждом из них. При последовательном монтаже поток делится и на каждом из потребителей оно становится кратным их количеству. Иными словами если взять 8 световых диодов, соединенных последовательно, они будут нормально работать от 12 В. Если же из подключить параллельно – они сгорят.
Параллельно подключенные последовательные тройки световых диодовПодключение световых диодов на 12 В как самый оптимальный вариант
Любая светодиодная лента рассчитана на подключение к стабилизатору, выдающему 12 или 24 В. На сегодняшний день на прилавках российских магазинов представлен огромный ассортимент изделий различных производителей с этими параметрами. Но все же преобладают ленты и контроллеры именно 12 В. Это напряжение более безопасно для человека, да и стоимость таких приборов более низка. О самостоятельном подключении к сети 12 В говорилось чуть выше, ну а с подключением к контроллеру проблем возникнуть не должно – к ним прилагается схема, с которой разберется даже школьник.
Идеальная подсветка потолка при помощи светодиодной лентыВ заключение
Популярность, которую набирают световые диоды, не может не радовать. Ведь это заставляет прогресс двигаться вперед. И кто знает, быть может, уже в ближайшее время появятся новые светодиоды, которые будут на порядок выше по характеристикам, чем существующие сейчас.
Надеемся, наша статья была полезна уважаемому читателю. При возникновении вопросов по теме просим задавать их в обсуждениях. Наша команда всегда готова на них ответить. Пишите, делитесь опытом, ведь он может кому-то помочь.
Видео: как правильно подключить светодиодХарактеристики светодиодов
Рынок предлагает большое количество самых разных светодиодов по самой разной стоимости. Разобраться в этом многообразии и выбрать именно то, что нужно поможет понимание характеристик светодиодов.
Первое, на что нужно обратить внимание, это производитель светодиода. Вернее, важно не столько конкретное название производителя, сколько сама возможность его идентифицировать. Смысл в том, что если у светодиода есть конкретный производитель, то к остальным заявленным его характеристикам появляется какое-то доверие, которое тем больше, чем известней и именитей этот производитель есть. В противном случае, практически всегда заявленные характеристики окажутся завышенными, а сама покупка превращается в своего рода лотерею. Особая внимательность требуется, когда нужна серия светодиодов, которые будут работать вместе. Чем менее известен производитель таких светодиодов, тем более вероятность того, что светодиоды даже вроде бы из одной партии будут иметь разные оттенки, яркость и надежность свечения.
Пример плохой светодиодной ленты — светодиоды имеют разную температуру свечения
Следующая важная характеристика светодиодов это цвет для цветных или цветовая температура для белых светодиодов. На данный момент производятся светодиоды от ультрафиолетовых до инфракрасных. Каждый конкретный цветной светодиод излучает свет в узком спектральном диапазоне – 5-10 нм.
Соответствие излучаемой длины волны к цвету светодиода
Конкретная длина волны может быть важна при выборе светодиодов для растений или аквариума. Встречаются также трехцветные RGB-светодиоды, которые представляют собой фактически три светодиода – красный, синий, зеленый – размещенные на одной подложке. Обычно они имеют общий анод или катод. Также должна указываться длина волны каждого цвета. Бывают двухцветные (например, красный и зеленый) светодиоды. Это, как правило, индикаторные светодиоды совсем небольшой мощности.
RGB-светодиод
Белые светодиоды излучают свет широкого спектра и различаются оттенками – цветовой температурой – от теплой белой до холодной. Цветовая температура измеряется в кельвинах и должна указываться в характеристиках конкретного светодиода.
Цветовая температура — диаграмма
Ведущие производители, например, CREE, приводят в технической документации спектральные характеристики своих белых светодиодов. В каких-то случаях это может быть очень важно. Более подробно об источниках света производства этой компании читайте в статье «Светодиоды CREE».
Спектр белого светодиода на примере CREE MT-G2
Визуально – чем теплее белый свет, тем он желтее. Чем холоднее – тем синее.
Визуальные различия свечения разной температуры
Следующие связанные параметры светодиода – это его максимальный рабочий ток, падение напряжения и их произведение – максимальная потребляемая мощность светодиода. Потребляемая мощность во многом определяет область применения светодиода – десятые доли ватта (рабочий ток до 50мА) для индикаторных светодиодов и до десятков ватт для мощных осветительных светодиодов. Индикаторные светодиоды не требуют дополнительного охлаждения, могут иметь разные размеры и варианты исполнения для выводного или поверхностного монтажа.
Индикаторные светодиоды разных размеров
Достаточно распространены осветительные светодиоды для поверхностного монтажа малой и средней мощности. Такие светодиоды имеют размеры до 5х6 мм и рассчитаны на рабочий ток до 50мА. Монтируя линейки из нескольких таких светодиодов можно получить достаточно мощные источники света. Также часто такие светодиоды продаются в виде готовых осветительных лент.
SMD-светодиоды собранные на ленте
Мощные светодиоды в процессе работы на максимальных токах выделяют большое количество тепла и это, безусловно, необходимо учитывать при проектировании готового устройства. Обычно такие светодиоды припаиваются к алюминиевой подложке, которая, в свою очередь, крепится к радиатору.
Мощный светодиод на алюминиевой подложке — «звездочке»
Хороший теплоотвод очень важен, поскольку при перегреве снижается эффективность работы светодиода, значительно ускоряется деградация кристалла и, соответственно, уменьшается срок его службы. Опять же, если теплоотвода будет совсем недостаточно, то светодиод в итоге банально сгорит.
Мощность светодиода также определяет способ его питания. Для маломощных индикаторных светодиодов можно обойтись ограничивающими ток резисторами. Мощные светодиоды требуют более внимательного подхода и здесь уже не обойтись без подходящих по мощности драйверов.
Совсем не рекомендуется превышать максимальный рабочий ток светодиода – может произойти пробой и светодиод необратимо разрушится. Вообще, если рассчитывать на долговременную эксплуатацию, то реальный рабочий ток не должен превышать 70-75% от максимально допустимого. Безусловно, при достаточно эффективной системе теплоотвода.
Следующая важная характеристика светодиодов – это величина светового потока, излучаемого светодиодом. Световой поток измеряется в люменах на ватт мощности и определяется энергоэффективностью светодиода (подробнее – в статье «Энергоэффективность светодиодов»). Световой поток и освещенность связаны с физиологическими человеческими особенностями. Человеческий глаз наиболее чувствителен к желто-зеленому свету с длиной волны 555нм. Поэтому понятия энергоэффективности и величины светового потока фактически могут быть отнесены только к белым светодиодам. Более того, в силу различия излучаемого спектра, белые светодиоды с холодной цветовой температурой будут более эффективны, чем светодиоды с теплым белым светом. Сегодня лидером по энергоэффективности является компания CREE. Серийно производимые ими светодиоды на сегодня имеют эффективность до 200 люменов на ватт мощности. И эта цифра постоянно растет.
Для практического применения светодиодов также важен такой их параметр как угол распространения света. Плоский кристалл светодиода излучает свет узким пучком, что не всегда удобно. Для расширения светового пучка используются те или иные оптические системы. Обычно это небольшие рефлекторы и линзы, устанавливаемые на светодиод.
Оптические системы на индикаторных и мощных светодиодах
Тем не менее, мощность излучения существенно падает по мере увеличения угла. Это хорошо иллюстрирует следующий график.
Зависимость интенсивности свечения светодиода от угла рассеивания света
Часто в характеристиках светодиода указывается только одно число – угол рассеивания. Например, 130 градусов. Это означает, что наблюдатель, расположенный под углом в 65 градусов к центральной оси светового пучка, получит всего 10-20% светового потока.
Срок службы современных светодиодов составляет десятки тысяч часов, что, скорее всего, будет гораздо больше, чем период работы готового изделия в целом. По этой характеристике светодиоды разных производителей отличаются мало, разве что совсем уж непредсказуемый китайский производитель NoName преподнесет неприятный сюрприз.
Также при нормальных условиях эксплуатации световой поток светодиода совсем незначительно ухудшается с течением времени – единицы процентов на несколько тысяч часов. Заметно ухудшить этот параметр может системный перегрев светодиода в работе или превышение его максимального рабочего тока.
Светодиоды становятся все более доступны для самых разных областей применения. Многообразие их вариаций способно запутать самого искушенного потребителя. Знание и понимание самых разных характеристик светодиодов было и остается ключевым для того, чтобы то или иное принятое решение о покупке было единственно правильным.
Виды светодиодов, маркировка и параметры
Светодиоды вытеснили обычные электролампы из нашего повседневного обихода. Сегодня светоизлучающие диоды применяются повсеместно, от обычного фонарика до светильников и прожекторов. Пользователи светодиодной продукции мало знают про ее особенности и постоянно задают вопросы специалистам компании «Ледрус». Очень часто нас спрашивают: какие типы светодиодов выпускаются, как определить маркировку светодиода, как определить характеристики светоизлучающего диода.
Эта статья отвечает на популярные вопросы наших покупателей, раскрывает все секреты smd-светодиодов, рассказывает о критериях выбора светодиодных излучателей по маркировке и параметрам. Вам будет интересно узнать, что зачастую достаточно обычной линейки, чтобы найти всю нужную информацию про изделие.
Обзор видов светодиодов
Первые светодиоды появились в 60-х годах XX века и представляли собой, по сути, прототипы с малой энергетической эффективностью. Дальнейшее развитие технологии производства на основе новых материалов, таких как полупроводниковые гетероструктуры, позволило изготавливать мощные светоизлучающие диоды с высокой яркостью и малым энергопотреблением. Познакомимся с классификацией светоизлучающих диодов по различным критериям.
Тип корпуса: выводные и smd светодиоды
Промышленность выпускает два основных вида светодиодов, имеющих абсолютно разную конструкцию, технологию изготовления, внешний вид и назначение:
- выводные DIP для ручного монтажа;
- SMD для поверхностного монтажа вручную или на автоматизированной линии.
Выводные LED можно легко распознать по двум выводам (анод и катод), предназначенным для крепления и пайки на печатной плате. Основная сфера применения: индикация на приборах различного назначения. Отдельные модификации устанавливаются, например, в бытовые фонарики или, так называемые, «лазерные» указки.
Выводные светодиоды изготавливаются в трех вариантах корпусов:
Круглые светодиоды 3, 5, 8 мм
Прямоугольные светодиоды «Пиранья»
Цилиндрические светодиоды
Светоизлучающие диоды, используемые для поверхностного монтажа, производятся на основе светодиодного чипа (кристалла), который помещается в корпус той или иной формы. Для пайки на плате и подключения к схеме электропитания предусмотрены специальные выводы. Международная классификация определяет основные типы корпусов:
SMD-LED
Что такое smd светодиоды
Для лучшего понимания дальнейшей информации остановимся более подробно на особенностях СМД-светодиодов. Поскольку именно они служат источниками света в светодиодных лентах, светильниках, лампах и прожекторах.
Процесс создания SMD-светодиода подразделяется на четыре этапа: по выращиванию кристаллической структуры, планарной обработке пленок, бинированию (сортировке чипов на категории – бины), размещению чипа (один или несколько кристаллов) в корпус.
Выращивание кристалла осуществляется методом металлоорганической эпитаксии. Происходит послойное наращивание кристаллической структуры с созданием контактов к p-n переходам.
Светоизлучающие диоды устанавливаются на общей подложке, отводящей излишнее тепло от кристалла. Подобное решение позволяет выпускать изделия, излучающие мощный световой поток с выделением значительной тепловой энергии. Теплоотвод гарантирует нормальную работу SMD-LED со стабильными рабочими характеристиками.
На готовые чипы наносится оптическое покрытие, например, люминофор. На мощные модификации монтируется пластиковая фокусирующая линза, которая направляет световое излучение под заданным углом.
В результате, сборка из маломощных SMD-светодиодов, установленная в светильник, позволяет добиться высокой яркости свечения.
Одно-, двух-, трехкристальные SMD светодиоды
Однокристальные светоизлучающие диоды для поверхностного монтажа выпускаются в модификациях, отличающихся уровнем мощности и яркости.
Величина тока маломощных моделей находится в пределах 20 мА из-за ограничения отводимого тепла. Встречаются варианты с уровнем яркости 5 – 50 mCd и 100 – 2000 mCd. Сверху обычно устанавливается плоская или сферическая линза. Сфера применения: электронные табло с высоким разрешением.
Более мощные светодиоды на одном кристалле работают с током от 50 мА до 1 А и имеют более эффективный теплоотвод. Используются в осветительных приборах, на рекламных экранах.
Многокристальные, например, трехкристальные светодиоды изготавливаются с различным количеством и сочетанием кристаллов, позволяющим варьировать яркость и цвет излучения. Рабочее напряжение варьируется у разных производителей. К примеру, компания Cree выпускает серии многокристальных LED с питанием 6 – 72 вольта и мощностью до 25 ватт. Назначение этой продукции весьма разнообразно – от приборов освещения до цветных электронных табло на стадионах.
Классификация по цвету свечения светодиода
Светоизлучающие диоды поверхностного монтажа производятся в двух вариантах излучаемого цвета:
- монохромные (одноцветные) – выпускаются модели (однокристальные) с белым, желтым, синим, красным, зеленым свечением;
- полихромные (многоцветные) – по международным правилам обозначаются как RGB (Red/Green/Blue). Структура – трехкристальная. Каждый кристалл размещается на единой подложке и работает совершенно независимо. Три световых потока объединяются оптической линзой или пространственно по общей оси излучения. Яркость и интенсивность света каждого излучающего элемента регулируется отдельным контроллером.
Интернет-магазин «Ледрус» предлагает широкий модельный ряд светодиодов всех видов и цветов свечения.
Размеры светодиодов smd
Познакомимся с наиболее распространенными типоразмерами смд светодиодов в корпусах типа SMD-LED. Для их идентификации используется четырехзначное число, обозначающее размеры изделия.
SMD3528 – это одна из первых разработок небольшой мощности и с невысокой энергоэффективностью. Наиболее экономичный по стоимости вариант на основе одного кристалла. Отличается прямоугольной формой. Размеры: 3,5х2,8х1,4 мм. Два выводных контакта.
SMD5050 – это матрица, состоящая из трех кристаллов 3528 зеленого, красного и синего цветов свечения. Отдельное управление кристаллами с помощью контроллеров. Размеры 5,0х5,0х1,6 мм. Сила светового потока 5050 в три раза превышает аналогичный параметр 3528.
SMD2835 – более современный вариант со сниженным энергопотреблением. Размеры 2,8х3,5х0,8 мм. За счет увеличения контактных площадок улучшен теплоотвод. Нанесено люминофорное покрытие, увеличивающее интенсивность излучения.
SMD5630 – мощный светоизлучающий прибор с повышенной светоотдачей. Размеры 5,6х3,0х0,77 мм. 4 вывода для распайки на плате.
SMD5730 – почти полный аналог 5630 с размерами 5,7х3,0х0,8мм и двумя выводами. Встречаются модификации 5730-05 и 5730-1.
Помимо рассмотренных выше производятся SMD-светодиоды с типоразмерами 3014, 3030, 7020, 8520, которые применяются довольно редко. Производители постоянно расширяют модельный ряд и выпускают новые модификации изделий с другими размерами.
Маркировка светодиодов
Стандартная маркировка smd-светодиодов напрямую связана с рассмотренными выше типоразмерами изделий. Для примера расшифруем обозначение SMD 2835 UWC 5. Итак расшифровка маркировки: перед нами светоизлучающий диод в корпусе SMD-LED с габаритными размерами 2,8×3,5 мм, мощностью 500 мВт, белым свечением (Ultra White Color).
Можно просто измерить длину и ширину корпуса обычной линейкой и найти в таблице светодиодов соответствующую позицию:
Тип SMD | Кол-во кристаллов | Габариты, мм |
3528 | 1 | 3,5х2,8х1,4 |
5050 | 3 / 4 | 5х5х1,6 |
5630 | 1 | 5,6х3х0,75 |
5730 | 1 / 2 | 5,7х3х0,75 |
3014 | 1 | 3х1,4х0,75 |
2835 | 1 | 2,8х3,5х0,8 |
Основные параметры светодиодов
Характеристики светодиодов являются главным критерием их применения в разных моделях светодиодных светильников, прожекторов, дисплеев и других устройствах. Рассмотрим несколько основных параметров, влияющих на выбор того или иного LED-источника для решения индивидуальных задач.
Характеристики SMD-светодиодов
Ток потребления
Производители выпускают светодиоды со средней величиной силы стабилизированного тока на одном кристалле примерно 200 мА. Для многокристального чипа этот параметр кратно возрастает. Токовая девиация (отклонение) отрицательно влияет на интенсивность излучения, сокращает период службы прибора. При увеличении тока повышается цветовая температура чипа, меняется оттенок свечения.
Напряжение
Светодиоды питаются от драйвера, поддерживающего постоянное значение тока. Напряжение может изменяться в пределах заданного диапазона, например, 12 – 36 В. Но для светодиодной ленты с токоограничивающими резисторами наоборот требуется постоянное стабилизированное напряжение, а величина тока задается резисторами.
Мощность
Это важный параметр, который требуется для расчета и выбора драйвера. Можно вычислить его по всем известной школьной формуле P = U х I.
По мощности устройства делятся на 3 группы: малая – до 500 мВт; средняя – от 500 мВт до 3 Вт; большой – свыше 3 Вт.Светоотдача, угол свечения
Особенностью светового потока LED-матрицы является его направленность с повышенным пятном яркости по центру потока. Величина угла рассеивания составляет 100 – 120 градусов. Можно изменять фокусировку посредством установки купольных линз.
Цветовая температура
Цветовая температура светового потока определяет вариант освещенности и комфортность восприятия света в помещении человеческими глазами. Существует несколько категорий белого света:
- 2700-3500 K – теплый;
- 3500-5000 K – нейтральный или дневной;
- более 5000 K – холодный.
Площадь излучения
От площади источника света зависит яркость освещения. Световой поток может излучаться круглой или прямоугольной площадкой в зависимости от модели прибора.
Цветовой диапазон
Сейчас можно купить светодиод любого цвета и оттенка. Например, технология трехцветного смешения RGB позволяет получить свыше 1 миллиона оттенков. Новые материалы и технологические решения постепенно вытесняют получение основных цветов при помощи легирующей примеси и нанесения люминофорного покрытия. В паспорте изделия обычно указывается вариант цвета, выбранного по длине волны, преобладающей в спектре излучения.
Как определить параметры смд светодиода по внешнему виду
Для определения характеристик светодиода необходимо узнать его типоразмер, а затем посмотреть нужные данные в таблице. Самый простой способ – измерить габариты LED обычной линейкой. По таблице находим типоразмер и видим все основные параметры.
Тип SMD | Кол-во кристаллов | Габариты, мм | Мощность, Вт | Ток, мА | Светопоток, Лм |
3528 | 1 | 3,5х2,8х1,4 | 0,02 / 0,06 | 20 | 5-7 |
5050 | 3 / 4 | 5х5х1,6 | 0,02 | 60 / 80 | 18-20 |
5630 | 1 | 5,6х3х0,75 | 0,2-0,4 | 150 | 58 |
5730 | 1 / 2 | 5,7х3х0,75 | 0,5 / 1 | 150 / 300 | 50 / 158 |
3014 | 1 | 3х1,4х0,75 | 0,1-0,12 | 30 | 9-13 |
2835 | 1 | 2,8х3,5х0,8 | 0,2 / 0,5 / 1 | 60 / 150 / 300 | 20 / 50 / 100 |
Как определить полярность светодиода
Производители позаботились, чтобы пользователи смогли правильно определить полярность светодиода, уверенно распознать его анод и катод. Проще всего с выводными светоизлучающими диодами. На рисунке видны анодный (плюс) и катодный (минус) контакты:
Для непрозрачного SMD-корпуса нашли особые решения. При внимательном осмотре можно увидеть специальный срез на углу корпуса светодиода, который отмечает катод. А с обратной стороны располагается теплоотвод, всегда смещенный к аноду.
На небольших SMD-диодах подсказкой служат пиктограммы в форме треугольника, букв П или Т. Буквенный выступ и вершина треугольника направлены в сторону катода.
Вот и все, что мы хотели рассказать в сегодняшней статье. Надеемся, что этот материал будет полезен Вам, а информация пригодится в повседневной жизни. Впереди наших читателей ожидают новые статьи с интересными обзорами светодиодной продукции, которую можно купить в «Ледрус».
Воспользуйтесь консультацией специалиста
Вы можете связаться с менеджером «Ледрус» для консультации и помощи в выборе светодиодов и блоков питания для решения задач по освещению и декору помещений любого назначения. У нас большой выбор, приятные цены и дружелюбные специалисты. Здесь всегда рады покупателям и их хорошему настроению.
Светодиоды: принципы работы, виды, характеристики, области применения | LIGHT-RU.RU
Светодиоды различных цветовСегодняшний мир невозможно себе вообразить без электрического освещения. Огромные мегаполисы и самые отдаленные уголки земного шара освещаются всевозможными электрическими источниками искусственного света. Однако, непрерывное развитие технологий приводит к тому, что мастодонт электрического освещения — «лампочка Ильича» — уверенно уступает лидирующие позиции современным высокотехнологичным и высокоэкономичным источникам электрического света, среди которых, безусловно, безоговорочно лидируют светодиоды.
Содержание статьи
Что такое светодиод и история его изобретения
Принцип действия светодиодаСветодиод — это полупроводниковый прибор, излучающий фотоны определенной частоты при пропускании через него электрического тока.
Часто термин «светодиод» заменяется англоязычной аббревиатурой LED от «led emitting diod» — светоизлучающий диод. Русскоязычный аналог данного словосочетания — СИД — используется значительно реже.
Эффект испускания фотонов достигается благодаря наличию в этих приборах электронно-дырочного перехода, рекомбинация электронов и дырок в котором сопровождается переходом электронов с одного энергетического уровня на другой, в результате чего избыток энергии высвобождается в виде свободного фотонного излучения.
Олег Лосев, советский ученый, изобретатель, один из праотцов светодиодаВпервые подобное явление было обнаружено в далеком 1907 году английским исследователем Генри Раундом. Позднее независимо от него советский ученый Олег Лосев в 1923 году также зафиксировал электролюминесценцию в точке контакта карбида кремния и стали под воздействием электрического тока и даже смог запатентовать своё изобретение под названием «Световое реле» в 1927 году. Но, как часто бывает, открытие не было должным образом оценено современниками и до победного шествия светодиодов оставались долгие десятилетия.
Технология создания инфракрасных светодиодов была освоена в США лишь в 1961 году, а первый реально применимый светодиод в видимом диапазоне спектра (красный) был создан в 1962 году Ником Холоньяком. Позднейшие исследования привели к созданию в 1971 году синего светодиода, а в 1972 году был создан первый жёлтый светодиод и были разработаны способы десятикратного увеличения яркости красных светодиодов.
Тем не менее, несмотря на очевидный прогресс в развитии светодиодной техники, светодиоды оставались чрезмерно дорогими вплоть до конца 60-х годов ХХ века. Их широкое промышленное производство и применение начинается лишь в 70-х годах ХХ века, а производство дешевых синих светодиодов началось лишь после 1990 года, когда японским ученым, получившим позднее за это Нобелевскую премию, удалось критически усовершенствовать технологию их создания.
Виды светодиодов в зависимости от химического состава полупроводников
Поскольку светодиоды являются полупроводниковыми приборами, то и материалы, используемые для их создания, являются традиционными для полупроводниковой техники. Самый распространенный, безусловно, галлий в химических соединениях с другими элементами. Широко применяются также индий, алюминий, кремний.
Использование разнообразных соединений дает возможность получать светодиоды, испускающие свет в диапазоне от инфракрасного до ультрафиолетового. А использование дополнительно нанесенных люминофоров и цветных пластиков еще больше расширяет цветовую палитру получаемого света.
Цвет | Длина волны, нм | Падение напряжения, В | Полупроводниковые материалы | |
---|---|---|---|---|
Инфракрасный | λ > 760 | ΔU | Арсенид галлия (GaAs) Алюминия галлия арсенид (Aluminium gallium arsenide AlGaAs) | |
Красный | 610 | 1,63 | Алюминия-галлия арсенид (AlGaAs) (Aluminium gallium arsenide AlGaAs) Галлия арсенид-фосфид (GaAsP) Алюминия-галлия-индия фосфид (AlGaInP) Галлия(III) фосфид (GaP) | |
Оранжевый | 590 | 2,03 | Галлия фосфид-арсенид (GaAsP) Алюминия-галлия-индия фосфид (AlGaInP) Галлия(III) фосфид (GaP) | |
Жёлтый | 570 | 2,10 | Галлия арсенид-фосфид (GaAsP) Алюминия-галлия-индия фосфид (AlGaInP) Галлия(III) фосфид (GaP) | |
Зеленый | 500 | 1,9 | Индия-галлия нитрид (InGaN) / Галлия(III) нитрид (GaN) Галлия(III) фосфид (GaP) Алюминия-галлия-индия фосфид (AlGaInP) Алюминия-галлия фосфид (AlGaP) | |
Синий | 450 | 2,48 | Селенид цинка (ZnSe) Индия-галлия нитрид (InGaN) Карбид кремния (SiC) в качестве субстрата Кремний (Si) в качестве субстрата — (в разработке) | |
Фиолетовый | 400 | 2,76 | Индия-галлия нитрид (InGaN) | |
Пурпурный | Смесь нескольких спектров | 2,48 | Двойной: синий/красный диод, синий с красным люминофором, или белый с пурпурным пластиком | |
Ультрафиолетовый | λ | 3,1 | Алмаз (235 нм) Нитрид бора (215 нм) Нитрид алюминия (AlN) (210 нм) Нитрид алюминия-галлия (AlGaN) Нитрид алюминия-галлия-индия (AlGaInN) — (менее 210 нм) | |
Белый | Широкий спектр | ΔU ≈ 3,5 | Синий/фиолетовый диод с люминофором |
Типоразмеры SMD светодиодов
SMD — Surface Mount Device — электронные детали или устройства, монтируемые на поверхность (как правильно, на поверхность платы). Именно такой тип монтажа стал самым распространенным в мире электроники и, соответственно, самыми распространенным являются и SMD светодиоды, т.е. светодиоды, предназначенные для поверхностного монтажа. Иногда их называют чип-светодиодами, но такое название скорее редкость.
Существует несколько самых распространенных размеров SMD светодиодов. Как правило, разные производители придерживаются общепринятых стандартов, хотя, например, световой поток светодиодов одного типоразмера у разных изготовителей может отличаться.
SMD 3528
Светодиод SMD 3528Светодиоды для поверхностного монтажа типоразмера 3528 являются, пожалуй, одним из наиболее распространенных вариантов. Они имеют прямоугольную форму со сторонами 3,5 и 2,8 миллиметра. Толщина составляет 1,4 мм. Для облегчения монтажа на корпусе светодиода со стороны катода делается срез угла, позволяющий однозначно определить правильное расположение элемента. Светоизлучающая поверхность сформирована в виде круга и, как правило, покрыта люминофором, отличающимся в зависимости от целей использования светодиода. Существенной особенностью данных светодиодных элементов является сильная зависимость их яркости от температуры. Так, при нагревании светодиода до 80 °C его яркость может упасть на 25% и более.
SMD 5050
Светодиод SMD 5050Светодиоды SMD 5050 обладают квадратным корпусом размером 5,0 на 5,0 мм, внутри которого расположены три кристалла по своим характеристикам идентичных тем, которые устанавливаются в SMD 3528. Фактически SMD 5050 можно считать более совершенной версией светодиодов 3528. Возможность установки трёх кристаллов в один корпус позволяет создавать более мощные и яркие светодиоды, а наличие возможности независимого управления каждым кристаллом позволяет создавать многоцветные RGB светодиоды, способные излучать практически весь видимый человеческим глазом световой спектр.
SMD 5630
Светодиод SMD 5630Появление нового типа светодиодов с габаритами корпуса 5,6 на 3,0 мм засвидетельствовало не только внешние изменения привычных размеров SMD, но и ознаменовало внесение в их конструкцию заметных улучшений, влияющих на существенные показатели их работы. Применение новых материалов и инженерных решений позволило увеличить мощность и светоотдачу светодиодов 5630 по сравнению с их более ранними собратьями.
Несмотря на наличие в SMD 5630 четырёх выводов используется всего два из них. Второй является отрицательным катодом, а четвертый положительным анодом. При этом ключ катода расположен возле первого вывода. Размещение чипов SMD 5630 на металлической подложке является хорошим тоном, так как способствует значительному улучшению отвода тепла из рабочей зоны и, соответственно, продлению срока службы высокотехнологичного устройства.
На следующем рисунке наглядно представлена разница между направлением светового потока и углами обзора у светодиодов 3528, 5050 и 5630. Невооруженным глазом заметен рост данных показателей с увеличением форм-фактора чип-светодиода.
Сравнительная характеристика направления и угла излучения светодиодов 3528, 5050 и 5630SMD 5730
Светодиод SMD 5730Братья-близнецы светодиодов 5630 — светодиоды SMD 5730 — появились на рынке практически одновременно со своими младшими соплеменниками и во многом являются их аналогами. Среди конструктивных отличий необходимо отметить, что светоизлучающие диоды 5,7 на 3,0 мм имею лишь два контакта, в отличие от светодиодов 5630. При этом они несколько выше (приблизительно на 0,5 мм). Также светодиоды 5730 подразделяются по потребляемой мощности на два класса: 0,5 Вт и 1 Вт, и часто обозначаются соответственно SMD 5730-05 и SMD 5730-1. Устройства обоих этих классов являются высокоэффективными светоизлучающими устройствами с низким тепловым сопротивлением кристалл/подложка около 4 °C, что значительно повышает энергоэффективность и долговечность оборудования на их базе.
Параметр SMD | Максимально допустимое значение | Единица измерения | |
---|---|---|---|
SMD5730-05 | SMD5730-1 | ||
Прямой ток | 180 | 350 | mA |
Импульсный прямой ток | 400 | 800 | mA |
Рассеиваемая мощность | 0.5 | 1.1 | W |
Температура перехода | 130 | 130 | °C |
Рабочая температура | — 40 / + 65 | — 40 / + 65 | °C |
Температура хранения | — 55 / + 100 | — 55 / + 100 | °C |
Температура пайки | 300°C в течении 2 сек. | 300°C в течении 2 сек. |
Как видно из приведенных данных, светодиоды 5730-1, имея вдвое большую рассеиваемую мощность, функционируют и при больших токах. Таким образом, при выборе между светодиодами 5730-05 и 5730-1 необходимо учитывать как условия отвода тепла в готовом изделии, так и электротехнические параметры работы светоизлучающего диода.
Параметр | 3528 | 5050 | 5630 | 5730 (0,5 Вт) | 5730 (1 Вт) |
---|---|---|---|---|---|
Световая отдача (Лм/Вт) | 5 | 15 | 40 | 40 | 100 |
Мощность, Вт | 0,06 | 0,2 | 0,5 | 0,5 | 1,0 |
Температура, °C | +65 | +65 | +80 | +80 | +80 |
Ток, А | 0,02 | 0,06 | 0,15 | 0,15 | 0,30 |
Напряжение, В | 3,3 | 3,3 | 3,3 | 3,4 | 3,4 |
Размеры, мм | 3,5 х 2,8 | 5,0 х 5,0 | 5,6 х 3,0 | 5,7 х 3,0 | 5,7 х 3,0 |
SMD 3014
Светодиод SMD 3014Сравнительно недавно появившиеся светоизлучающие диоды форм-фактора 3,0 на 1,4 мм не только имеют существенно меньшие внешние размеры, чем более ранние SMD, но и обладают значительно более высокой энергетической эффективностью.
Данные светодиоды работают при максимальном токе 30 мА, что позволяет отнести их к слаботочным устройствам. Также при их монтаже необходимо учитывать, что контакты анода и катода не только выведены на боковые поверхности, но и уходят под нижнюю часть изделия. Целью данного изменения было увеличение теплоотвода от меньшего по размеру, но более мощного потребителя.
SMD 2835
Светодиод SMD 2835Светодиоды SMD 2835 вобрали в себя, пожалуй, самые лучшие черты других LED SMD. Несмотря на то, что размеры светодиодов 2835 совпадают с размерами светодиодов 3528 (3,5 х 2,8 мм), SMD2835 имеют иную конструкцию светоизлучающей поверхности, выполненной в форме прямоугольника, что снижает неэффективные потери энергии и повышает оптические показатели, в частности, угол обзора.
Конструктивные особенности светодиодов 2835 (использование контактов анода и катода в качестве теплоотводящей подложки) сближает эти устройства с SMD3014, в которых реализован такой же принцип. По электротехническим же характеристикам наиболее близкими к SMD2835 являются SMD5730-05
Энергетическая эффективность различных светодиодов
Развитие LED технологий направлено в первую очередь на увеличение их энергоэффективности. Средние показатели световой отдачи для различных типов чип-светодиодов составляют следующие значения:
- SMD 3528 — 70 лм/Вт
- SMD 5050 — 80 лм/Вт
- SMD 5630 — 80 лм/Вт
- SMD 5730-05 — 80 лм/Вт
- SMD 5730-1 — 100 лм/Вт
Из приведенных данных видно, что со сменой поколений светодиодов кардинального роста световой отдачи не произошло. В тоже время, если сравнить светодиоды SMD3528 и светодиоды SMD5730-1, то можно обнаружить, что световой поток вырос почти в 22 раза, в то время как потребление энергии возросло всего в 15 раз.
Подключение светодиодов в электрическую цепь
Обозначение светодиода на электрической схемеШтатное функционирование светоизлучающих диодов возможно только при подаче на анод положительного потенциала, а на катод — отрицательного, т.е. при прохождении через него тока только в прямом направлении.
Поскольку p-n переход имеет резко возрастающую вольт-амперную характеристику, светодиод должен подключаться к источнику тока. При подключении светодиода к источнику напряжения должна предусматриваться установка ограничивающих ток элементов (например, резисторов). Роль таких элементов может выполнять сама электрическая цепь. Модели светодиодов некоторых производителей поставляются с уже встроенными токолимитирующими элементами. В таких случаях в техническом описании к светодиодам указываются максимальные и минимальные допустимые значения подаваемого на светоизлучающий диод напряжения.
Вольт-амперная характеристика p-n перехода в светодиодахВыход из строя светодиода может быть связан с подачей на его контакты напряжения, превышающего заявленные производителем пределы. В этом случае на светодиоде выделяется количество тепла, которое не может быть отведено теплоотводящими элементами, что приводит к перегреву SMD светодиода и его необратимому выходу из строя.
Токолимитирующая цепь для маломощных светодиодов (простейший вариант) может представлять собой элементарный резистор, включенный последовательно со светодиодом. В более сложных случаях, когда существует необходимость защиты мощных светодиодов, применяются схемы с широтно-импульсной модуляцией. Такой вариант позволяет решить сразу две задачи: во-первых, поддерживает среднее значение тока, идущего через светодиод на безопасном уровне и, во-вторых, позволяет диммировать светодиод, т.е. регулировать яркость его свечения.
Необходимо помнить, что при использовании источников питания с низким внутренним сопротивлением, не допускается подача на светодиод напряжения обратной полярности, т. к. у большинства светодиодов обратное пробивное напряжение составляет всего несколько вольт. В том случае, если светодиод используется в схеме, где есть вероятность появления обратного напряжения, светодиод следует защищать путём установки параллельно с ним обычного диода в обратной полярности.
Защита светодиодов от обратного напряжения диодом | Встречно-параллельное подключение светодиода и диода | Встречно-параллельное подключение двух светодиодов |
Преимущества светодиодов по сравнению с другими источниками света
Являясь качественно новыми источниками электромагнитного излучения, светодиоды обладают рядом существенных преимуществ перед своими предшественниками, что способствует их широкому перманентному внедрению в различных областях народно-хозяйственного комплекса.
Среди преимуществ светодиодов необходимо выделить следующие их качества и характеристики:
- Отсутствие в LED светодиодах чувствительных к механическим воздействиям конструктивных элементов (таких, например, как нить накаливания) определяет их повышенную вибро- и механическую стойкость к неблагоприятным воздействиям во время изготовления, транспортировки, монтажа и эксплуатации.
- Крайне эффективное преобразование светодиодами электрической энергии в световую определяет крайне высокий коэффициент их световой отдачи. Натриевые газоразрядные и металлогалогенные лампы, бывшие многие десятилетия бесспорными лидерами на рынке по показателю световой отдачи, в настоящее время утратили свои лидирующие позиции из-за появления не менее эффективных светоизлучающих диодов. Так, если показатель световой отдачи у натриевых газоразрядных ламп составляет около 150 лм на Вт потребляемой мощности, то у самых современных светодиодов он достиг 146 лм/Вт и продолжает повышаться вместе с развитием технологий и применением новых конструкторских решений.
- Срок эксплуатации светодиодов составляет от 30 тыс. до 100 тыс. часов, что значительно превышает показатели источников света, изготовленных по другим технологиями. Недостатком светоизлучающих диодов является то, что при длительной эксплуатации и/или неэффективном отводе тепла их кристаллы подвержены так называемой деградации, приводящей к плавному снижению яркости излучения.
- Существенным плюсом светодиодов является независимость длительности их службы от количества итераций включения-выключения. Этим они выгодно отличаются от других светоизлучающих устройств (например, газоразрядных ламп и ламп накаливания), чувствительных к количеству циклов включения-выключения.
- Излучению светодиодов имманентно присуща спектральная чистота, в то время как в других устройствах она достигается за счет использование различных светофильтров. Спектрографический анализ излучения красного светодиода
- Экологическая безопасность LED обусловлена тем, что в их производстве не используются опасные элементы и соединения (ртуть, фосфор, галогениды металлов). Также в спектре их излучения отсутствует ультрафиолет, что приводит к отсутствию необходимости создания защиты от него.
- Светодиоды безопасны в эксплуатации, т.к. обычно они питаются относительно низкими напряжениями и, благодаря высокой светоотдаче, редко нагреваются выше 50-60 °C
- Немаловажным фактором, способствующим широкому применению светодиодов, является отсутствие инерционности их включения: максимальная яркость излучения достигается сразу после включения, в то время как у энергосберегающих люминесцентных ламп время включения колеблется от 1 секунды до 1 минуты, а выход на стопроцентную яркость происходит в течение 3-10 минут после начала работы (в зависимости от температуры окружающей среды и особенностей лампы).
- Практически нулевая чувствительность светодиодов к низким и ультранизким температурам позволяет использовать их вне помещений в странах с суровым климатом. В тоже время, как уже отмечалось, светодиоды (как и любые другие полупроводниковые приборы) чувствительны к высоким температурам. В связи с этим при монтаже LED устройств всегда необходимо уделять особое внимание наличию достаточного уровня отвода тепла.
- Широкое варьирование угла излучения у различных видов светодиодов (от 15° до 180°) позволяет решать различные конструкторские и технологические задачи при создании устройств с их использованием.
- Наличие широкого спектра белых светодиодов (белый теплый, белый дневной, белый холодный) дает возможность использовать различные их типы для решения различных задач в зависимости от конкретной ситуации и необходимости получения того или иного эффекта от освещения.
- Относительно низкая стоимость светодиодов (особенно индикаторных).
- Высокие показатели коэффициента цветопередачи CRI.
Применение светодиодов
Благодаря широкому спектру преимуществ, светодиодные источники излучения нашли применения в разнообразных областях. Основными направлениями использования LED являются:
- Исторически первой областью применения светодиодов было приборостроение. Именно здесь светодиоды стали массово применяться в качестве устройств индикации. Индикаторами могут быть как одиночные LED (например, индикатор включения в сеть), так и собранные в различные табло (цифровые, цифро-буквенные).
- В последние десятилетия стали широко использоваться так называемые светодиодные кластеры. По сути это массив светодиодов, находящихся под общим цифровым (как правило) управлением. Обывателю такие кластеры знакомы в виде бегущих строк, больших экранов, размещаемых на улицах городов.
- Также светодиоды обеспечивают подсветку жидкокристаллических экранов мобильных устройств, телевизоров и мониторов персональных компьютеров и ноутбуков.
- Мощные и сверхмощные светодиоды нашли своё применение в фонарях уличного освещения, а также в современных светофорах. Применение LED излучателей в светофорах крупных городов не только способствует оптимизации потребления электроэнергии, но и за счет высокой светоотдачи и цветопередачи способствует снижению аварийности на дорогах.
- Повышению безопасности на дорогах способствует и внедрение принципиально новых элементов дорожной обстановки: дорожных знаков на основе светодиодов. Такие знаки прекрасно видны в любое время суток и практически в любую погоду.
- В последние годы светодиоды получили широкое распространение в качестве основных источников промышленного и бытового освещения. Светильники на основе LED, а также светодиодные ленты уверенно вытесняют с рынка другие виды источников света. В первую очередь это происходит за счет лавинообразного снижения цен на светодиоды в последнее время, а также благодаря появлению множества локальных производителей достаточно качественной светодиодной продукции.
- Использование LED технологий в растениеводстве позволяет создавать узкоспециализированные источники освещения (фитолампы) с особым спектром излучения, обеспечивающим максимальную эффективность процесса фотосинтеза в листьях сельскохозяйственных растений. Применение подобных приборов особенно перспективно на территориях с северным климатом.
- Стремительное развитие информационных технологий также обуславливает значительный спрос на светодиодную продукцию. Использование LED в качестве легкодоступных источников модулированного электромагнитного излучения широко распространено при создании систем передачи информации по оптическим волокнам.
- Заняли свою нишу светодиоды и в сфере дизайна в виде цветных светодиодных лент, гибких шнуров дюралайт, светодиодных гирлянд. С их помощью оформляются как интерьеры жилых помещений, так и архитектурные и арт-объекты, а также концертные и выставочные залы, бары, дискотеки, ночные клубы.
- Дешевизна и чарующая привлекательность LED привела к их повсеместному использованию в игрушках, детских играх, различных USB-устройствах.
- Менее известно, но от того не менее широко распространено использование светодиодов в оптронах, позволяющих создавать разнообразные детекторы наличия, дискретные спидометры, детекторы начала и конца, а также устройства передачи сигнала без передачи электрического напряжения. Устройство и обозначение оптрона (оптопары)
LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!
5 видов светодиодов — какие самые яркие. Таблицы характеристик, цена и сравнение.
Условно все светодиоды можно разделить на две большие группы:
- осветительные
Осветительные это те, которые могут обеспечить световой поток не меньше, чем у традиционных источников света. Некоторые модели даже их превосходят.
- SMD
- COB
- Filament
- PCB STAR
К индикаторным относится dip светодиоды. Рассмотрим сперва их.
Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.
Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.
На сегодняшний день они уже не так распространены, но все же применяются:
- в устройствах индикации
- в панелях электронных приборов
- световых табло
- или елочных украшениях
По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.
Напряжение питания 2,5-5В, при токе до 25мА.
Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.
В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.
Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.
К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.
Круглые 3ммКруглые 5ммКруглые 8ммКруглые 10ммПрямоугольныеКвадратныеОвальныеЦилиндрические
Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.
В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.
Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.
Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:
- типоразмерами
- напряжением питания
О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.
Почему они так популярны? Конечно из-за своих достоинств:
- малая стоимость
- высокая надежность
- продолжительный срок службы
- ну а самое главное – высокая светоотдача
Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:
SMD 2835SMD 3528SMD 5050SMD 5730
COB – Chip On Board. У этого вида большое количество маленьких кристаллов размещено на единой подложке и все это собрано в одном корпусе.
Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.
По-другому их называют светодиодными матрицами. Их достоинства:
- легкость монтажа
- хороший световой поток
- разнообразная форма сборки светодиодов
Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.
Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.
На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.
В противном случае, от перепадов температур, подложка деформируется, что еще больше повысит температуру светодиода и приведет к его повреждению.
Кстати, это основная причина выхода из строя светодиодных прожекторов.
Приблизительно на один светодиодный ватт в режиме 100Лм/Вт нужно 20см2 площади радиатора.
По норме от 6 до 10Вт может пассивно принять воздух, в то время как теплопроводность алюминия 200-300 Вт/(м*К).
Есть у COB светодиодов и другие недостатки:
- светоотдача и срок службы меньше чем у SMD видов
Поэтому на сегодня, для решения именно энергоэффективных задач в освещении, КОБ модели не совсем подходят. Это будет экономически не целесообразным.
Таблицы технических характеристик COB светодиодов:
COB 3ВтCOB 5ВтCOB 7ВтCOB 9ВтCOB 10ВтCOB 15ВтCOB 20ВтCOB 30Вт
И матриц:
Матрица 50ВтМатрица 150ВтМатрица 10Вт
Filament светодиоды
Филаментные модели представляют из себя стеклянную полоску с наклеенными поверх нее светодиодами. С двух концов полоски металлизируются.
Через них подается питание. Если здесь применить различные кристаллы, то можно добиться достаточно высокого CRI.
Люминофор наносится сверху. При этом вся конструкция помещена в стеклянную колбу, как в обычной лампочке.
Однако для всей этой конструкции, как и в любом ярком светодиоде требуется охлаждение.
Для этого здесь применяют газ — гелий. Именно благодаря ему, происходит отвод тепла на внешние стенки колбы филаментной лампочки.
По простому можно сказать, что филаментная лампочка – это КОБ светодиод, который поместили в газовую среду. Достоинства филаментных моделей:
- можно легко изготавливать привычные нам всем модели лампочек классического вида (груша, свеча, шарик). При этом начинка у них будет модернизированная.
- одинаковое светораспределение как и у ламп накаливания
Именно поэтому их применяют как альтернативная замена обычным лампочкам в светильниках и люстрах.
Однако свечение такой лампы все же сопровождается высоким нагревом. Вследствие чего, наблюдается постепенная деградация диодов, и как итог – их непродолжительный срок службы.
Таблица сравнения филаментных моделей и других видов ламп и источников света:
PCB Star светодиоды
Если исходить из занимаемой площади, то эти светодиоды занимают первое место по величине светового потока.
Данный светодиод состоит из одного единственного кристалла, имеющего большую площадь (относительно моделей SMD).
Однако по большому счету, это тот же самый SMD вид. Он напаивается к подложке из алюминия, напоминающую по форме звезду.
Если у вас очень мощный источник света, а не множество кристаллов, то и фокусировка его упрощается. Поэтому из таких типов светодиодов PCB Star и начали массово делать яркие мощные прожекторы и не менее яркие ручные фонарики.
Таблицы всех технических характеристик светодиодов “звезда”:
Star 1ВтStar 1Вт без платыОтдельно платыStar 3ВтStar 3Вт без платыStar 5ВтStar 5Вт без платы
Из всех представленных видов на сегодняшний день, SMD модели являются самыми универсальными. Из них делают множество световой продукции:
При этом производители добиваются вполне оптимальных решений по цене и светоотдаче.
Основные электрические параметры для выбора светодиода
Использование светодиодовза последние несколько лет выросло в геометрической прогрессии, и конца этому не видно. На рынке за другим наблюдается рост количества приложений, использующих светодиодные устройства по сравнению с другими вариантами индикаторов и освещения. Использование светодиодов растет — от повышенной гибкости конструкции до эффективного использования энергии и защиты окружающей среды. Ниже мы рассмотрим основные параметры, которые необходимо учитывать при внедрении светодиодного устройства в вашу конструкцию.
Электрические параметры светодиодов
Максимальные электрические характеристики
Рассеиваемая мощность: Это максимальная мощность, которая может рассеиваться светодиодом до того, как он выйдет из строя.
Непрерывный прямой ток : это максимально допустимый прямой ток через светодиод. Превышение этого значения приведет к отказу цепи.
Обратное напряжение : это максимально допустимое напряжение, которое может быть приложено к диоду при обратной полярности.Светодиод не будет проводить при приложенном обратном напряжении, но если это напряжение превышает максимальное допустимое обратное напряжение, произойдет сбой светодиода.
Рабочая температура : это диапазон температур, в котором светодиод может безопасно работать. Эффективного управления теплом можно добиться с помощью радиаторов и вентиляторов.
Обратный ток: Это максимально допустимое значение обратного тока.
Прямое напряжение: Это максимально допустимое прямое напряжение на светодиоде для безопасной работы.Прямое напряжение зависит от материала светодиода, но обычно составляет около 2–4 В постоянного тока.
Номинальные оптоэлектрические характеристики
Сила света : Это мера светоотдачи (кандела –Cd или люмен – лм) при заданном прямом напряжении и прямом токе. Это значение имеет решающее значение для конструкции и назначения вашей светодиодной схемы. Для различных применений светодиодов может потребоваться широкий диапазон требований к силе света.
Угол обзора : это угол от центра источника света до области или устройства, на которое попадает свет.Максимальные углы обзора обеспечивают максимальную гибкость при проектировании и производстве. Когда светодиодная индикация является частью процесса, угол обзора становится жизненно важным элементом светодиодной конструкции.
Цвет — Цвет — это фактически одна из первых выбираемых характеристик светодиода. Красный, Синий, Янтарный, Белый или другие комбинации могут использоваться для обозначения состояния или передачи факторов процесса.
Кто может мне помочь Выбрать правильное светодиодное устройство для моего приложения? Когда вы ищете поставщика светодиодов, выбор VCC гарантирует, что у вас будет профессиональная и опытная команда инженеров и продавцов, которые найдут подходящее решение для каждого из ваших проектов.VCC будет работать напрямую с вашей командой дизайнеров, чтобы обеспечить возможность производства новых конструкций, помогать в настройке светодиодных конфигураций для максимального увеличения площади и использования панели при минимальных затратах и соблюдении технических требований вашего проекта. Свяжитесь с VCC сегодня по всем вопросам, связанным с дизайном светодиодов.
Характеристики светодиодов »Примечания к электронике
Как и все другие электронные компоненты, светоизлучающие диоды, светодиоды имеют свои технические характеристики, кратко изложенные в технических описаниях. Поймите, что они означают.
Light Emitting Diode Tutorial:
Светодиод
Как работает светодиод
Как делается светодиод
Технические характеристики светодиодов
Срок службы светодиода
Светодиодные пакеты
Светодиоды высокой мощности / яркости
Светодиодное освещение
Органические светодиоды, OLED
Другие диоды: Типы диодов
При выборе светодиодов необходимо понимать технические характеристики, чтобы можно было выбрать оптимальную светодиодную часть для конкретного применения.
Доступно огромное количество различных светодиодов, каждый из которых имеет свое техническое описание и спецификации. Все: от цвета до упаковки, светоотдачи до падения напряжения и многих других технических характеристик.
Эта страница поможет понять значение основных технических характеристик светодиодов и внести некоторую ясность в понимание технических характеристик светодиодов.
Цвет светодиода
Цвет светодиода, очевидно, имеет большое значение при выборе светодиода.
Светодиоды, как правило, дают то, что фактически является одним цветом. Фактически световое излучение распространяется в относительно узком световом спектре.
Цвет, излучаемый светодиодом, определяется в терминах его максимальной длины волны (lpk), то есть длины волны, которая имеет максимальный световой поток. Это измеряется в нанометрах (нм).
Цвет светодиода, то есть пиковая длина волны излучения светодиода, в основном определяется материалом, используемым для светодиода, а также процессом изготовления кристалла.Изменения в процессе могут привести к изменению максимальной длины волны до значений около ± 10 нм.
При выборе цветов в рамках общей спецификации светодиода следует помнить, что человеческий глаз наиболее чувствителен к оттенку или цветовым изменениям в желто-оранжевой области спектра, то есть между 560 и 600 нм. Незначительные изменения процесса могут вызвать небольшие цветовые вариации, которые могут быть заметны, если выбрать оранжевые светодиоды, расположенные рядом друг с другом на передней панели.Это может повлиять на выбор цвета или положения светодиодов, если это может быть проблемой.
Длина волны Диапазон (нм) | Цвет | В F при 20 мА | Материал |
---|---|---|---|
<400 | Ультрафиолет | 3,1 — 4,4 | Нитрид алюминия (AlN) Нитрид алюминия-галлия (AlGaN) Нитрид алюминия-галлия-индия (AlGaInN) |
400–450 | фиолетовый | 2.8 — 4,0 | Нитрид индия-галлия (InGaN) |
450–500 | Синий | 2,5 — 3,7 | Нитрид индия-галлия (InGaN) Карбид кремния (SiC) |
500–570 | зеленый | 1,9 — 4,0 | Фосфид галлия (GaP) Фосфид алюминия галлия-индия (AlGaInP) Фосфид алюминия-галлия (AlGaP) |
570–590 | Желтый | 2.1 — 2,2 | Фосфид арсенида галлия (GaAsP) Алюминий галлий фосфид индия (AlGaInP) Фосфид галлия (GaP) |
590–610 | оранжевый / янтарный | 2,0 — 2,1 | Фосфид арсенида галлия (GaAsP) Фосфид алюминия галлия-индия (AlGaUInP) Фосфид галлия (GaP) |
610–760 | Красный | 1,6 — 2,0 | Арсенид алюминия-галлия (AlGaAs) Фосфид арсенида галлия (GaAsP) Фосфид алюминия-галлия-индия (AlGaInP) Фосфид галлия (GaP) |
> 760 | Инфракрасный | <1.9 | Арсенид галлия (GaAs) Арсенид алюминия-галлия (AlGaAs) |
Значение силы света светодиода, Iv
Технические характеристики светодиода для интенсивности света важны. Интенсивность света зависит от множества факторов, включая сам светодиодный чип (включая дизайн, индивидуальную пластину, материалы и т. Д.), Текущий уровень, герметичность и другие факторы.
Спецификация интенсивности света светодиодов не имеет решающего значения для большинства индикаторных приложений, но, если светодиоды используются для освещения, этот параметр необходим, чтобы иметь возможность точно указать, что требуется во многих ситуациях.
Светоотдача светодиода количественно выражается в виде одной точки на оси значения силы света (Iv). Он обозначается как millicandella, mcd.
Измерение lv для светодиодов нелегко сравнить со значениями средней мощности сферической свечи, MSCP, используемой для ламп накаливания.
Значение силы света светодиода должно быть указано для данного тока. Многие светодиоды работают при токе около 20 мА, но световой поток светодиода увеличивается с увеличением тока.
Спецификация тока / напряжения светодиода
Светодиоды— это устройства, управляемые током, и уровень яркости является функцией тока — увеличение тока увеличивает светоотдачу. Необходимо следить за тем, чтобы не превышался максимальный номинальный ток. Это может привести к чрезмерному рассеиванию тепла внутри самого светодиодного чипа, что может привести к снижению светоотдачи и сокращению срока службы.
Типичные приблизительные кривые напряжения светодиодовВо время работы светодиоды будут иметь заданное падение напряжения на них, которое зависит от используемого материала.Напряжение также будет немного зависеть от уровня тока, поэтому ток будет указан для этого.
Для большинства светодиодов требуется внешний резистор, ограничивающий последовательный ток. Некоторые светодиоды могут включать в себя последовательный резистор и отображать общее рабочее напряжение.
Светодиод обратного напряжения
Светодиодыне терпят больших обратных напряжений. Они никогда не должны работать выше заявленного максимального обратного напряжения, которое обычно довольно мало. Если они возникнут, то это почти наверняка приведет к необратимому разрушению устройства.
Если есть вероятность появления обратного напряжения на светодиоде, то всегда лучше встроить защиту в схему, чтобы предотвратить это. Обычно можно использовать простые диодные схемы, которые будут адекватно защищать любой светодиод.
Спецификация угла обзора светодиода
Ввиду того, как работают светодиоды, свет излучается только под определенным углом. Хотя эта спецификация светодиода может быть не важна для некоторых приложений, она имеет большое значение для других.
Угол обзора обычно определяется в градусах — °. Для ранних устройств угол обзора обычно был относительно небольшим. Более современные устройства могут иметь гораздо более широкий угол обзора.
Спецификация светодиода на срок службы
Интенсивность света светодиода со временем постепенно уменьшается. Это означает, что светодиод имеет срок службы.
Эта спецификация светодиодов имеет особое значение, когда светодиод или светодиоды должны использоваться для освещения. Обычно это не так важно, когда светодиод используется в качестве индикатора — здесь катастрофический отказ имеет большее значение.
Срок службы светодиода обычно определяется следующим образом:
L 70% = Время до 70% освещенности (поддержание светового потока)
L 50% = Время до 50% освещенности (поддержание светового потока)
В стандартах указано, что в это время светодиоды не должны показывать каких-либо значительных сдвигов цветности.
Обоснование этих цифр заключается в том, что сохранение светового потока на 70% означает снижение светоотдачи на 30%.Это примерно соответствует пороговому значению для обнаружения постепенного уменьшения светоотдачи.
Там, где светоотдача не критична, может быть более применимо значение сохранения светового потока 50%. Однако для приложений, где источники света могут быть размещены рядом, любые различия будут очень заметны, и поэтому показатель сохранения светового потока 80% может быть более подходящей спецификацией.
Срок службы светодиода может составлять порядка 50 000 часов и более в зависимости от используемого значения светового потока.Существует мнение, что светодиоды не являются предметами для жизни, но особенно там, где светодиоды используются для освещения, необходимо очень внимательно следить за сроком службы компонентов.
Это некоторые из основных характеристик светодиодов, которые, вероятно, можно увидеть в таблицах данных. Перед тем, как выбрать конкретный светодиод, необходимо проверить все параметры, чтобы убедиться, что он подходит, и обеспечить хороший запас для разброса параметров в пределах спецификации.
Другие электронные компоненты:
Резисторы
Конденсаторы
Индукторы
Кристаллы кварца
Диоды
Транзистор
Фототранзистор
Полевой транзистор
Типы памяти
Тиристор
Разъемы
Разъемы RF
Клапаны / трубки
Аккумуляторы
Переключатели
Реле
Вернуться в меню «Компоненты».. .
важных параметров светодиодного освещения
1 прямой ток, если:
Относится к положительному значению прямого тока нормальных светодиодов при. В реальной эксплуатации следует выбирать в 0,6? IFm IF меньше.
2 прямое напряжение VF:
Параметры, указанные в таблице, соответствуют заданному прямому току. Обычно при измерении в IF = 20 мА.Светодиоды в прямом напряжении VF 1,4 ~ 3V. При наружной температуре VF уменьшается.
3.V-I характеристики:
Соотношение между напряжением и током светоизлучающих диодов, прямое напряжение меньше определенного значения (называемого порогом), ток очень мал, а не свет. Когда напряжение превышает определенное значение, прямой ток быстро увеличивается с увеличением напряжения, свет.
4 Сила света IV:
Сила света светоизлучающего диода обычно представляет собой линию аппликатуры (относительно цилиндрической оси дуговой трубки) в направлении силы света.Если интенсивность излучения (1/683) Вт / ср в направлении, свет излучает кандела (символ cd). Из-за небольших двух общих светодиодов сила света, сила света настолько обычная свеча (кандела, мкд) для устройства.
5.Угол излучения светодиода:
-90 ° — +90 °
Шлифование полуширины 6 спектров:
Это означает, что спектральная чистота дуговой лампы.
7 половинных значений угла 1/2 и перспективы:
1/2 — это угол между величиной силы света, равной половине осевой силы осевого направления излучения света (нормального).
8 полная форма:
Светодиодный световой преобразователь угла обзора, также называемый плоским углом.
9 Перспектива:
Означает максимальный угол светоизлучающего светодиода, в зависимости от угла обзора, различные приложения также называются углом интенсивности света.
10 полуширина:
0 ° с нормальным значением максимального угла силы света / между ними.Строго говоря, угол, соответствующий максимальному значению максимальной силы света значения силы света / 2. Технология упаковки светодиодов, приводящая к максимальному углу силы света, не является нормальным значением 0 °, введение угла отклонения относится к углу максимальной силы света, соответствующему углу между 0 ° и законом.
11 Максимальный прямой постоянный ток IFm:
Максимально допустимый плюс прямой постоянный ток.Превышение этого значения может повредить диоды.
12 Максимальное обратное напряжение VRm:
Максимально допустимое приложенное обратное напряжение. Превышение этого значения может привести к выходу из строя светодиодов.
13 рабочая среда topm:
Светодиоды могут работать в нормальном диапазоне температур окружающей среды. Ниже или выше этого диапазона температур светодиоды не будут работать нормально, эффективность будет значительно снижена.
14 допустимая рассеиваемая мощность Pm:
Разрешить приложению к светодиоду прямого напряжения постоянного тока, протекающего через максимальное значение его произведения. Превышает это значение, светодиод теплового повреждения.
Светоизлучающий диод: основы, типы и характеристики
Светодиод или светоизлучающий диод — это полупроводниковое устройство, излучающее свет за счет эффекта электролюминесценции. Светодиод в основном представляет собой PN-диод, который излучает свет при прямом смещении.
Светодиоды есть почти везде. Вы можете найти светодиоды в автомобилях, велосипедах, уличных фонарях, домашнем освещении, офисном освещении, мобильных телефонах, телевизорах и многом другом.
Причина столь широкого внедрения светодиодов в их преимуществах перед традиционными лампами накаливания и современными компактными люминесцентными лампами (КЛЛ). Ниже приведены некоторые преимущества светодиодов перед источниками света накаливания и КЛЛ:
- Низкое энергопотребление
- Малый размер
- Быстрое переключение
- Физически прочный
- Длительный
Благодаря этим преимуществам светодиоды стали довольно популярными среди большого количества людей.Инженеры-электронщики, любители электроники и энтузиасты электроники часто работают со светодиодами для различных проектов.
Следовательно, статья о светоизлучающих диодах, посвященная различным темам, таким как основы светодиодов, типы светодиодов и характеристики светодиода, принесет пользу всем. Итак, давайте начнем с основ светодиодов.
Основы светодиодов (светоизлучающих диодов)
Как упоминалось во введении, светодиод — это полупроводниковый источник света. Он состоит из диода с PN-переходом, и когда на светодиод подается напряжение, электроны и дырки рекомбинируют в PN-переходе и выделяют энергию в виде света (фотонов).
Свет, излучаемый светодиодом, обычно монохроматический, то есть одноцветный, и цвет зависит от ширины запрещенной зоны полупроводника.
Светоизлучающие диоды могут быть изготовлены для излучения всех длин волн видимого спектра, то есть от красного (620–750 нм) до сине-фиолетового (от 380 до 490 нм).
Электрический символ светодиода аналогичен символу PN-переходного диода. На следующем изображении показан красный светодиод вместе с символами PN-диода и светодиода.
Характеристики светодиода (светоизлучающего диода)
Перед тем, как подключить светодиод и начать его использовать, есть несколько характеристик светодиода, которые стоит знать (на самом деле, они очень важны). Если вы обратитесь к любому из технических паспортов, предоставленных производителем, вы можете найти спецификации партии, соответствующие электрическим характеристикам, абсолютным максимальным номинальным значениям, физическим размерам и т. Д.
Не буду утомлять вас всеми характеристиками, а только тремя важными.Это полярность, прямое напряжение и прямой ток.
Полярность светодиода
Полярность — это показатель симметричности электронного компонента. Светоизлучающий диод, аналогичный диоду с PN-переходом, не является симметричным, то есть позволяет току течь только в одном направлении.
В светодиодах положительный вывод называется анодом, а отрицательный вывод называется катодом. Для правильной работы светодиода анод светодиода должен иметь более высокий потенциал, чем катод, поскольку ток в светодиодах течет от анода к катоду.
Что произойдет, если мы подключим светодиод в обратном направлении? Что ж, ничего не происходит, так как светодиод не проводит. Вы можете легко идентифицировать анодный вывод светодиода, поскольку они обычно имеют более длинные выводы.
Прямой ток светодиода
Светодиоды— очень чувствительные устройства, и величина тока, протекающего через светодиод, очень важна. Кроме того, яркость светодиода зависит от силы тока, потребляемого светодиодом.
Каждый светодиод рассчитан на максимальный прямой ток, который может безопасно проходить через него, не перегорая светодиод.да. Если допустить ток, превышающий номинальный, светодиод фактически сгорит.
Например, наиболее часто используемые светодиоды 5 мм имеют номинальный ток от 20 мА до 30 мА, а светодиоды 8 мм имеют номинальный ток 150 мА (точные значения см. В таблице данных).
Как регулировать ток, протекающий через светодиод? Чтобы контролировать ток, протекающий через светодиод, мы используем резисторы, ограничивающие ток.
Дополнительная информация о светодиодах и токоограничивающих резисторах SIMPLE LED CIRCUITS.
прямое напряжение светодиода
Светоизлучающие диодытакже рассчитаны на прямое напряжение, то есть количество напряжения, необходимое для того, чтобы светодиод проводил электричество. Например, все 5-миллиметровые светодиоды имеют номинальный ток 20 мА, но прямое напряжение меняется от одного светодиода к другому.
Красные светодиоды имеют максимальное номинальное напряжение 2,2 В, синие светодиоды — максимальное номинальное напряжение 3,4 В, а белые светодиоды — максимальное номинальное напряжение 3,6 В.
Простая светодиодная схема
На следующем рисунке показана схема простой светодиодной схемы, состоящей из 5-миллиметрового белого светодиода с источником питания 5 В.
Поскольку это белый светодиод, номинальные значения тока и напряжения следующие: типичный прямой ток составляет 20 мА, а типичное прямое напряжение — 2 В.
Итак, чтобы регулировать ток и напряжение, мы использовали резистор 180 Ом, рассчитанный на Вт рассеиваемой мощности.
Типы светодиодов
Светодиоды для сквозных отверстий
Они доступны в различных формах и размерах, наиболее распространенными из которых являются светодиоды 3 мм, 5 мм и 8 мм. Эти светодиоды доступны в разных цветах, таких как красный, синий, желтый, зеленый, белый и т. Д.
Светодиоды SMD (светоизлучающие диоды для поверхностного монтажа)
Светодиодыдля поверхностного монтажа или SMD — это специальные корпуса, которые можно легко установить на печатной плате. Светодиоды SMD обычно различаются по физическим размерам. Например, самые распространенные светодиоды SMD — это 3528 и 5050.
Двухцветные светодиоды
Следующим типом светодиодов являются двухцветные светодиоды, как следует из названия, могут излучать два цвета. Двухцветные светодиоды имеют три вывода, обычно два анода и общий катод.Цвет будет активирован в зависимости от конфигурации проводов.
Светодиод RGB (красный — синий — зеленый светодиод)
СветодиодыRGB — самые любимые и самые популярные светодиоды среди любителей и дизайнеров. Даже компьютерные сборки очень популярны для использования светодиодов RGB в корпусах компьютеров, материнских платах, оперативной памяти и т. Д.
СветодиодRGB содержит 3 светодиода на одном кристалле, и с помощью технологии, называемой ШИМ (широтно-импульсная модуляция), мы можем управлять выходной мощностью светодиода RGB для получения широкого диапазона цветов.
Светодиоды высокой мощности
Светодиод с номинальной мощностью более или равной 1 Вт называется светодиодом высокой мощности. Это связано с тем, что обычные светодиоды имеют рассеиваемую мощность в несколько милливатт.
Мощные светодиоды очень яркие и часто используются в фонариках, автомобильных фарах, прожекторах и т. Д.
Поскольку рассеиваемая мощность мощных светодиодов высока, требуется надлежащее охлаждение и использование радиаторов. Кроме того, потребляемая мощность для этих светодиодов обычно очень высока.
В этой статье мы рассмотрели основы светодиодов и несколько важных характеристик светодиодов. В следующем уроке мы увидим, как работает светодиод и как устроен светодиод.
Технические параметры | Greenie-world.com
Существуют также другие источники света, например, декоративные лампы или дуговые лампы в кинопроекторах, а также ртутные лампы, ранее использовавшиеся на складах и в производственных цехах, а также на железных дорогах.
Важно отметить, что вся система цоколя и светодиодной лампы будет иметь гораздо меньший КПД, чем светодиодный диод, который является только частью такого устройства.Светодиодные источники света хорошего качества имеют эффективность более 80 лм / Вт. В случае промышленных решений они должны иметь эффективность более 85-90 лм / Вт.
Индекс цветопередачи CRI — определяет, насколько хорошо источник света воспроизводит цвета, это число от 0 до 100. Аббревиатура «CRI» означает индекс цветопередачи. Значение 0 относится к одноцветному свету (монохромному), то есть к одной длине электромагнитной волны видимого диапазона (380-760 нм), максимально возможное значение индекса цветопередачи — 100 — относится к белому свету с непрерывным спектром.
Наряду с увеличением значения индекса цвет предметов стал лучше и естественнее. Низкие значения индекса CRI конкретного источника света делают цвета блеклыми, а в исключительных случаях — черными. Например, если осветить стену из красного кирпича только голубым светом, то эту стену будет очень трудно увидеть, не говоря уже о невозможности определить цвет самой стены.
Натриевые лампы низкого давления имеют самый низкий индекс цветопередачи среди широко известных и используемых источников света, в то время как наиболее распространенные в уличном освещении натриевые лампы высокого давления обеспечивают цветопередачу 20-30.Светодиодные лампы, используемые снаружи, обеспечивают индекс цветопередачи 70 или более.
В случае офисных приложений мы можем найти его для люминесцентных ламп с кодом 740 или 840, они обеспечивают свет с индексом цветопередачи 70+ и 80+. В таких применениях светодиода наименьшее значение индекса цветопередачи составляет 80+, есть также светодиоды с цветопередачей 90+ и даже специальные модули с 95+ CRI.
Рекомендации, связанные с индексом цветопередачи:
Очень высокий CRI — 90+ рекомендуется для работ, в которых важно распознавание определенных цветов, например.грамм. магазины, полиграфия, настройка цветовых шаблонов, арт-студии.
Высокий индекс цветопередачи — от 80 до 90, рекомендуется для офисной работы в аудиториях и аудиториях, а также в текстильной промышленности и других работах, требующих точности. Это самая распространенная рекомендация, она касается большинства работ, выполняемых внутри помещений и мест длительного проживания людей.
Средний и низкий индекс цветопередачи — ниже 80, однако выше или равен 40 используется для промышленных работ, в которых различение цветов не имеет особого значения.
Цветовая температура света — определяет цвет белого света, но не включает яркость, правильная единица измерения — Кельвин [K].
Цветовая температура тесно связана с теорией Совершенного Черного Тела, которое в действительности не существует, физического тела, которое поглощает все направленное на него электромагнитное излучение. В случае нагрева такого тела выше определенной температуры, выраженной в градусах Кельвина, оно будет генерировать электромагнитное излучение в видимом диапазоне, максимум которого увеличивается вместе с повышением температуры.
Например, источник света, излучающий белый свет с цветовой температурой 4000K, светит так же, как и идеально черное тело, нагретое до такой температуры. Однако в случае светодиода это не означает, что такой источник света достигает такой высокой температуры в любой точке конструкции.
По источникам, обеспечивающим белый цвет света, можно выделить три группы:
Теплый белый цвет — Согласно стандарту PN-EN 12464-1, касающемуся освещения рабочих мест в помещении, это цветовая температура ниже 3300 K.Светодиоды этого цвета имеют такую же цветовую температуру, как и свет от классической лампочки. Светодиодные лампы прекрасно заменят старые энергоемкие источники света.
Нейтральный белый цвет — согласно стандарту PN-EN 12464-1 это цветовая температура в диапазоне от 3300 K до 5300 K. Это цвет, наиболее часто используемый для люминесцентных ламп. В случае светодиодных диодов диапазон цветовой температуры обычно уже и составляет 3800-4200 или 4000-4500 К. Свет нейтрального цвета наиболее близок к чисто белому свету, идеально подходит для всех типов магазинов и коммерческих помещений.
Холодный белый цвет — стандарт PN-EN 12464-1 определяет его как цветовую температуру более 5300 K. Это холодный белый свет, но в случае светодиодов он дает больше света, чем более теплый цвет, поэтому он особенно подходит для наружного применения и в местах, где наиболее важным является обеспечение максимально возможного количества света с минимальным потреблением энергии.
Кроме того, стандарт PN-EN 12464-1 (Свет и освещение, освещение рабочих мест Часть 1: Внутренние рабочие места) содержит требования к цветовой температуре в зависимости от значения средней освещенности.Наряду с увеличением средней освещенности должна увеличиваться и цветовая температура источника.
Средняя освещенность рабочей поверхности:
• Ниже 300 лк -> Цветовая температура должна быть ниже 3300 К — это теплый белый цвет
• 300 ÷ 750 лк -> Цветовая температура в пределах 3300 ÷ 5300 К — рекомендуется нейтральный белый цвет
• Свыше 750 лк -> Цветовая температура должна быть выше 5300 K — холодный белый цвет
Описание светодиодных лент Таблицы данных и фотометрические параметры
Чтение новой таблицы данных светодиодов без всестороннего знания значений параметров, измерений или графиков может быть головной болью; даже для человека, имеющего некоторый опыт в этой теме.Некоторым людям может быть сложнее понять спецификации светодиодных лент и фотометрические параметры. Но что, если мы как производитель (SIRS-E®) обеспечим легкий доступ к пониманию тестируемых параметров и причин, по которым эти параметры были выбраны в первую очередь?
Здесь, в SIRS-E®, мы рады представить наши новые и улучшенные технические спецификации для наших последних линеек высококачественных светодиодных лент: AcuVivid ™ White, AcuVibrant ™ RGB и серии AcuHue ™ RGBW и RGBA.
Размышляя об улучшении нашей линейки светодиодных лент, сделав их инновационными и качественными, мы также учитывали наших клиентов и их легкость в получении полной и легкодоступной технической информации, необходимой для их проектов.
* Вперед к списку фотометрических определений и графиков.
Чтобы разработать хорошую таблицу данных, включающую все необходимые параметры, нашей инженерной группе SIRS-E® пришлось вернуться к работе с учебниками и стиранию заметок.Мы использовали самые последние и наиболее узнаваемые стандарты освещения в отрасли, чтобы обеспечить параметры, необходимые для отрасли, а не только те, которые мы хотим предоставить. Мы использовали параметры, рекомендованные стандартами, разработанными Североамериканским обществом инженеров по освещению (IES), Американским национальным институтом стандартов (ANSI), Международной комиссией по освещению (CIE) и другими.
Еще в 2006 году, когда наша команда инженеров разрабатывала первые линейки продуктов светодиодных лент, в отрасли использовалось всего несколько стандартов освещения, что заставляло каждого производителя светодиодных лент использовать свои собственные предпочтения в параметрах и измерениях в своих технических паспортах.Хотя тогда это не было большой проблемой, индустрия твердотельного освещения (SSL) сильно изменилась в технологическом плане, и сегодня у нас есть четко определенный набор стандартов, с которыми согласились научное сообщество и производители светодиодов.
Хотя эти стандарты продолжают развиваться, SIRS-E® позаботился о внедрении последних и наиболее важных стандартов светодиодного освещения, используемых сегодня в индустрии SSL для измерения и оценки наших новых светодиодных лент. Мы предоставляем наши измеренные параметры в соответствии со стандартами освещения, такими как:
— IES LM-79-2008: утвержденный метод электрических и фотометрических измерений продуктов SSL.
— IES TM-30-2015: новый метод измерения цветопередачи
— ANSI C78.377-2015: Спецификации цветности твердотельных осветительных приборов
— ANSI / IES LM-80-2015: Измерение светового потока светодиодных источников света
— Спецификация малых различий цветности Дэвида Л. МакАдама
— CIE 13.3- 1995: Метод измерения и определения свойств цветопередачи источников света
— CIE 15-2004: Колориметрия (наука, используемая для измерения восприятия цвета человеком).
Нашей инженерной группе пришлось решить (используя эти стандарты), какие параметры являются наиболее актуальными в индустрии светодиодного освещения и полезными для профессионалов в области освещения сегодня.Например, мы обнаружили такие параметры, как эллипсы Макадама (изобретенные Дэвидом МакАдамом в 1943 году), описывающие небольшие изменения цветности в четырехугольнике CCT, что простыми словами означает, насколько сильно изменяется цветовая температура, обычно используемая в SSL для обозначения изменений цветности из партии. замесить. Между тем, это отличный параметр для понимания консистенции CCT, а также устаревший способ измерения консистенции цвета.
Вот почему мы использовали стандарт ANSI C78.377-2015 для включения параметра Duv в наши таблицы данных, который является более инновационным и эффективным способом измерения сдвига цвета.ANSI упоминает в этом отчете, что «круг u’v’ — это альтернативный способ определения допусков цветности в более простом определении, заменяющий старые эллипсы Макадама, как рекомендовано CIE. “ 1
1 Американский национальный стандарт для электрических ламп — Спецификации цветности твердотельных осветительных приборов (стр. 12, технический № ANSI C78.377-2015 ). (2015). Росслин, Вирджиния: NEMA.
1 Техническое примечание CIE — Спецификация разницы в цветности для источников света (стр.3-4, Тех. № CIE TN 001: 2014 ). (2014). CIE.
- Фотометрические определения и графики
Итак, если вы прочитали это до сих пор, это означает, что вам действительно интересно узнать больше о наших таблицах данных и параметрах фотометрии; Итак, вот список наиболее важных терминов и определений, используемых в наших таблицах данных:
— Входное напряжение: напряжение, используемое для питания полосы.(В постоянного тока)
— Метод управления ограничением: постоянное напряжение (CV) поддерживает постоянное напряжение и изменяет ток, постоянное управление током (CC) поддерживает постоянный ток.
— Потребляемая мощность: энергия, необходимая для питания полосы определенной длины. (Вт / фут) Мы используем в техническом описании максимум, указанный UL для класса 2, истинное энергопотребление можно найти в фотометрических отчетах
— Светодиодный чип: корпус SMD, содержащий 3 диода (белые и полосы RGB) или 4 диода ( Полосы RGBW)
— Тип платы: медная печатная плата плотностью 4 унции.Это означает, что на каждый квадратный фут площади печатной платы приходится 4 унции меди. Платы более высокого качества значительно минимизируют падение напряжения.
— Поддержание светового потока: представляет собой уменьшение светового потока с течением времени, обычно указывается в часах (часах).
— Окружающая среда: IP40 (Сухая, Внутренняя среда), IP68 (Влажная, Влажная, Наружная среда)
— Монтаж: Клейкая лента 3M VHB (Very High Bonding) — это высококачественная лента на вспененном акриле, которая также используется в автомобилях , промышленные и аэрокосмические приложения.
- Параметры IES LM-79-2008, ANSI C78.377-2015, CIE 13.3-1995 и CIE 15-2004
— Цветной диод: цвет каждого отдельного диода внутри корпуса светодиодного чипа.
— Пиковая длина волны: длина волны пика кривой спектральной плотности. (нм)
— Доминирующая длина волны: описывает воспринимаемый цвет светодиода, показанный на диаграмме CIE.
— Координаты цветности CIE: представляет диаграмму черного тела со всеми возможными длинами цветовых волн в видимом спектре, координаты указывают на конкретную точку на диаграмме (x, y)
— CRI: индекс цветопередачи (Ra) показывает среднее измерение того, как источник света воспринимает цвета по сравнению с естественным источником света.Значение того, насколько «настоящий» цвет.
— Номинальная цветовая температура: коррелированная цветовая температура с шагом 100K, наиболее близкая к истинной цветовой температуре (целевой цветовой температуре). Он измеряется в градусах Кельвина (K), потому что он представляет «температурный» цвет, который больше напоминает воспринимаемый цвет в спектре. Показано на диаграмме цветности CIE Планковским локусом.
— Световой поток: количество силы света, воспринимаемой человеческим глазом. (люмен)
— Световая отдача: эффективность источника света, представленная интенсивностью света в зависимости от потребляемой мощности (лм / Вт) — Средняя хорошая эффективность 80-120 лм / Вт
— Duv: расстояние между истинной координатой цветности и Планковский локус.Другими словами, это изменение цвета с зеленого на розовый на диаграмме CIE.
Расчет CCT и Duv и практическая формула преобразования
Расчет CCT и Duv и практическая формула преобразования
- IES TM-30-2015 Параметры
— Точность (Rf) и Гамма (Rg): Точность (значения 0-100) характеризует цветопередачу с 99 значениями, где типичные тесты CRI 14.Gamut (значения 60–140) сравнивает область, заключенную в координатах средней цветности, чтобы охарактеризовать уровни насыщенности. TM-30 показывает, насколько насыщена или ненасыщена цветопередача на свету.
Какая картинка выглядит лучше?
Изображение A
Изображение B
Большинство людей скажут, что Изображение B выглядит лучше, но на самом деле изображение B перенасыщено.
Изображение A Изображение B (слишком много зеленого и красного)
IES TM-30-2015 показывает нам, что цветная векторная графика представлена следующим образом:
Energy Star — Качество цвета освещения и показатели
— ANSI: Американский национальный институт стандартов
— IES: Общество инженеров освещения
— CIE: (Международная комиссия по освещению) Международная комиссия по освещению
— IES LM-79-2008: утвержденный метод проведения электрических и фотометрических измерений твердотельных осветительных приборов
— IES TM-30-2015: Метод измерения цветопередачи
— ANSI C78.377-2015: Спецификации цветности твердотельных осветительных приборов
— ANSI / IES LM-80-2015: Измерение светового потока светодиодных источников света
— Спецификация малых различий цветности Дэвида Л. МакАдама
— CIE 13.3- 1995: Метод измерения и определения свойств цветопередачи источников света
— CIE 15-2004: Колориметрия (наука, используемая для измерения человеческого восприятия цвета.
— CIE TN 001-2014: Спецификация разницы цветности для источников света
В начало
Автор: Хорхе Баррера
Отредактировал: Диего Иорио
Основные понятия и соответствующие параметры для светодиода Что такое светодиод
В 19 веке люди вступили в эпоху электрического освещения.После разработка, теперь это твердый источник света четвертого поколения — эпоха светодиодного освещения. Давайте посмотрим на знания о светодиодном освещении.
Глоссарий: LED — это сокращение от Light Emitting Diode
В зависимости от используемых полупроводниковых материалов цвет излучения для светодиоды излучают разное, традиционно бывает красный, зеленый, оранжевый, желтый, синий, и т.д. Так что он будет называться синим светодиодом. Белый свет — это составной свет, поэтому так называемый светодиодный белый свет модулируется на основе над.
Основные параметры для применения освещения:
Световой поток
Относится к человеческому глазу, который может ощущать мощность излучения, то есть соотношение свет, излучаемый источником света. Единица измерения — LW (люмен). Номинальный световой поток лампы накаливания мощностью 40 Вт составляет 360 лм, номинальный световой поток лампы 40 Вт. дневная люминесцентная лампа 2100 лм, а световой поток стандарт 400 Вт натриевая лампа высокого давления 48000 лм.
Световая отдача
Отношение светового потока к электрической мощности, обычно составляет лм / Вт.Светоотдача представляет собой энергосберегающие характеристики света. источник, который является важным показателем работоспособности современного света источники.
Сила света и распределение силы света
Сила свечения светодиода — это сила света светодиода в определенное направление. Поскольку светодиоды сильно различаются по разным пространственным углам, это необходимо понимать характеристики распределения интенсивности света ВЕЛ.Этот параметр имеет реальное значение, которое напрямую влияет на минимальную Угол наблюдения светодиодного дисплея.
длина волны
Для спектральных характеристик светодиода мы в основном видим, однотонность хорошая, и следует отметить, что основные цвета красный, желтый, синий, зеленый, белый светодиоды и другие основные цвета являются чисто положительными. Потому что во многих случаях, например, светофор на более строгих требования к цвету, но, согласно наблюдениям, некоторые светодиоды загораются в от зеленого к синему, от красного к малиновому, судя по явлению, мы посвятили спектральный Характеристики светодиода очень нужны и содержательны.
Цветовая температура
Свет, который видят обычные люди, состоит из спектра семь разноцветных огней. Однако одни из них голубоватые, а другие — красноватый, Цветовая температура — это метод, который используется исключительно для измерения и рассчитать цветовые составляющие света. Единица измерения — К. Цветовая температура Источник света другой, цвет света также отличается, а ощущение не то же самое:
<3300K теплый (с красновато-белым)
3000-5000K средний (белый) освежающий
> 5000K холодный (с синим белым) холодный
CRI (индекс цветопередачи)
Цветопередача способность объекта от источника света, называемого индекс цветопередачи по сравнению с цветом внешнего вида объекта под та же эталонная цветовая температура или эталонный источник света (лампа накаливания лампа или крашеный свет).Цветоделение двух типов, одно точное окраска, может точно отображать исходный цвет материала, который необходимо использовать высокий индекс цветопередачи (Ra) источника света, значение близко к 100, цветопередача самая лучшая.
