Параллельное включение конденсаторов калькулятор. Соединение конденсаторов параллельное соединение конденсаторов
Параллельное соединение конденсаторов – это батарея, в которой все конденсаторы находятся под одним и тем же напряжением, а суммарный ток равен полной алгебраической сумме токов этих элементов.
Основные тезисы
При параллельном включении конденсаторов их ёмкости складываются. Это позволяет быстро вычислить результат. Рабочее напряжение для всех конденсаторов одинаковое, а заряды из всех складываются воедино. Это следует из формулы, выведенной Вольтой ещё в XVIII веке:
C = q/U, тогда C1 + C2 + … = q1 + q2 + …/U.
Параллельное включение конденсаторов ведёт себя, как один конденсатор большой ёмкости.
Зачем нужно включать конденсаторы параллельно
- В радиоприёмниках подстройка под частоту волны осуществляется коммутацией блоков конденсаторов. Этим осуществляется ввод резонансного контура в резонанс.
- В фильтрах мощных блоков питания за каждый рабочий цикл нужно запасать много энергии.
Строить его на индуктивностях экономически нецелесообразно. Поэтому применяют параллельный набор из больших электролитических конденсаторов. - Параллельное включение конденсаторов можно встретить в измерительных схемах. Где эталоны ответвляют на себя часть тока, и по этой величине оценивается номинал. То есть размер ёмкости исследуемого конденсатора.
- Параллельно время от времени могут устанавливаться компенсаторы реактивной мощности. Это устройства, которые блокируют выход лишней энергии в питающую сеть. Что предотвращает образование помех, перегрузку генераторов, трансформаторов и избыточный нагрев проводки.
Строить его на индуктивностях экономически нецелесообразно. Поэтому применяют параллельный набор из больших электролитических конденсаторов.Реактивная мощность сети
Когда работает асинхронный двигатель, то происходит расхождение тока и напряжения по фазе. Это наблюдается вследствие наличия обмотки, которая имеет индуктивное сопротивление. Как результат, часть мощности отражается обратно в цепь. Этот эффект можно устранить, если индуктивное сопротивление компенсировать ёмкостным.
Имеется и другой способ – использование синхронных двигателей. Он эффективен при напряжениях от 6 до 10 кВ.
По возможности предприятия должно потреблять всю произведённую им самим реактивную мощность. Но синхронные двигатели не всегда подходят условиям технологических процессов. Тогда и ставят конденсаторные установки. Их реактивное сопротивление должно быть равным индуктивностям двигателей. Конечно, в идеале, потому что на производстве условия постоянно меняются. В этом свете становится понятно, почему так сложно отыскать золотую середину.
Но если использовать параллельное соединение конденсаторов и коммутировать их при помощи реле должным образом, то задача достаточно просто решается. Сюда можно добавить, что некоторые предприятия за отражённую реактивную мощность тоже платят. И если её не использовать, то это будут чистой воды экономические потери. Поставщиков энергии тоже можно понять: реактивная мощность забивают линию ЛЭП, нагружает трансформаторы и тогда оборудование не может выдавать полную нагрузку.
В то же время реле реактивной мощности широко распространены и помогут определить, какую часть конденсаторов включить в работу. Пример графика расчёта затрат приведён на рисунке. Имеется некая оптимальная точка, перешагивать которую экономически нецелесообразно. Но можно это сделать из каких-либо иных мотивов.
Схема соединения компенсирующих установок
В трёхфазных сетях компенсирующие конденсаторы ставят тройками по двум общеизвестным схемам:
- Звезда.
- Треугольник.
Реактивная мощность в этих случаях вычисляется по формулам, представленным на рисунке. Через греческую омегу обозначена круговая частота сети (2 х Пи х 50 Гц). Из соотношений получается, что схема включения конденсаторов треугольником более выгодна: мощность выросла в 3 раза. Это происходит от того, что звезда использует фазное напряжение, а оно в 1,73 раза меньше линейного.
Компенсируемая реактивная мощность же зависит от квадрата этого параметра.
Из этих соображений трёхфазные конденсаторы обычно всегда изготавливаются треугольником, а под звезду нужно выпросить индивидуальный заказ (фактически три однофазных конденсатора). Есть и другая сторона медали: на вольтаж 1,05; 3,15; 6,3; 10,5 кВ все конденсаторы однофазные. И можно соединять их так, как заблагорассудится. У звезды, например, меньше рабочее напряжение, а значит, и каждый конденсатор в отдельности выйдет дешевле. Ту и другую схему нельзя отнести к параллельным включениям, но такие тройки, в свою очередь, объединяются в:
- группы;
- секции;
- установки.
И внутри объединений однофазные конденсаторы могут включаться последовательно и параллельно, а трёхфазные – только параллельно. При этом рекомендуется номиналы всех отдельных элементов выбирать одинаковы. Это не только упрощает расчёт, но и уравнивает нагрузку по всем частям электрической схемы.
Установки выполняют однофазными или трёхфазными. В сетях с напряжением 380 В практически всегда применяется параллельное соединение конденсаторов. Исключением является случай использования оборудования с одной фазой как на 220 В (фазное), так и 380 В (линейное). Тогда под прибор ставится индивидуальная установка (или группа), компенсирующая реактивную мощность. В осветительных сетях конденсаторы по большей части ставят уже после выключателя по очевидным причинам. В прочих случаях – в зависимости от особенностей функционирования объекта.
Для напряжений 3, 6 и 10 кВ однофазные конденсаторы могут включаться обычной или двойной звездой (см. рис.). Один вывод здесь может быть заземлены (глухозаземленная нейтраль). По этой причине и допускается использование однофазных конденсаторов, в том числе и одним изолированным выводом. В последнем случае нужно убедиться, что нулевой проводник выходит на корпус изделия.
Обычно главный выключатель ставится в той или иной секции защищаемого оборудования (территориально) и управляет цепью компенсации в общем. То есть задействует или убирает вовсе дополнительное реактивное сопротивление. Если в данном секторе технологическое оборудование простаивает, то и главный выключатель разорвёт цепь компенсации. Конденсаторные установки обычно стоят в выделенном помещении вместе, электрически соединены параллельно. Перед каждой из них стоит выключатель цепи релейной регуляции для повышения или уменьшения общей ёмкости компенсаторов.
Таким образом, в зависимости от того, какое именно оборудование используется предприятием, объем реактивной мощности обусловливает помощь тех или иных конденсаторных установок, гибко подстраиваемых под имеющиеся нужды. В итоге:
- Секции оборудования включены параллельно. Это легко понять, если представить бытовые приборы, питаемые одним удлинителем. Все включены параллельно. Но находятся, например, в разных цехах, секторах и пр. Встречаются и случаи, когда одна крупная энергетическая установка (например, генератор ГЭС) делится на сравнительно независимые секции.
- Конденсаторные установки также включены параллельно, но находятся, как правило, в одном месте. Это сделано для того, чтобы можно было автоматически или вручную легко регулировать общую ёмкость посредством коммутации выключателей облегчённого типа. Один и тот же конденсатор может работать для компенсации реактивной мощности любой из секций или сразу обеих.
Встречаются и случаи, когда одна крупная энергетическая установка (например, генератор ГЭС) делится на сравнительно независимые секции.Особенности конденсаторной защиты
Главные выключатели, как правило, используются при авариях и вырубают сразу целую секцию оборудования. Конденсаторные установки также могут набираться в секции параллельным их включением. Тогда главный выключатель может сразу вырубать одну такую «батарею». Тогда как другие секции конденсаторных установок останутся в действии. Важно понять, что защитное оборудование, как и защищаемое можно группировать самыми разными методами. В зависимости от того, как это удобно и экономически обосновано.
Облегчённые выключатели применяются, как правило, в цепях регуляции. Управляются через реле и повышают или понижают общую ёмкость конденсаторных установок. В качестве главного выключателя обычно выбирается вакуумный или элегазовый.
Особенностью цепей выше 10 кВ является использование однофазных конденсаторов, собираемых по схеме звезды или треугольника, в каждой ветви которых стоит параллельно-последовательная группа ёмкостей (см. рис.). При наличии изделий с высоким рабочим напряжением можно делать и наоборот. То есть применять последовательно-параллельно включение. Тогда рабочие напряжения конденсаторов выбираются так, чтобы количество групп, включенных друг за другом было минимальным. Напряжение на каждом из элементов при этом, естественно, увеличивается. Для справки: .
Если сделать все так, как описано выше, то при выходе из строя любого элемента цепи компенсации реактивной мощности прочие будут работать в относительно щадящем режиме. Разумеется, параметры цепи нужно контролировать, а эксплуатирующий персонал согласно имеющимся методикам ведёт проверку конденсаторных установок на исправность.
При проектировании нужно учесть одну небольшую особенность:
Чем больше в цепи компенсации последовательных групп конденсаторов, тем сложнее для каждой из них будет обеспечить равномерное распределение напряжения. В частности, возможны частые перегрузки того или иного сегмента.
Вдобавок ко всему сложные электрические соединения непросто проверять обслуживающему персоналу. Витиеватая схема плохо поддаётся монтажу, часты ошибки. Идеальным является параллельное соединение конденсаторных блоков по каждой фазе. Тогда и монтировать легко, и методика проверки упрощается максимально.
Разряд конденсаторов
Включенные параллельно конденсаторы обладают большой ёмкостью, вследствие чего при прекращении работы на них остаётся заряд. Это можно прочувствовать на себе, если коснуться штекера только что выключенной старенькой дрели. В новых моделях фильтр устроен так, что цепь разряжается через резистор, и ничего подобного, описанному выше, не наблюдается.
Для снижения напряжения можно также использовать и индуктивности, включенные параллельно конденсаторам. В этом случае сопротивление заземления переменному току весьма велико, а для постоянного — не сложно преодолеть этот участок. То есть, в период работы оборудования ток здесь весьма мал, и потери невелики. После останова технологической линии заряд понемногу сливается через высокоомный резистор или индуктивность. Разумеется, никто не запрещает поставить в цепи заземления реле, замыкающее контакты только после выключения всех устройств. Но это дороже и требует автоматизации.
Процесс разряда цепи важен с точки зрения обеспечения безопасности. Можно представить это так: конденсатор, заряжённый от розетки, ещё долго хранит разность потенциалов и представляет определённую опасность для окружающих. В однофазных сетях с напряжением 220 В разряд выполняется через входные фильтры при условии, что корпус правильно заземлён. Сопротивление в цепи, включенной параллельно конденсаторам, определяется по формуле, представленной ниже.
Под Q подразумевается реактивная мощность установки в варах (ВАР), а Uф – фазное напряжение. Можно легко показать, что формула дана из расчёта времени разряда. В самом деле: Q зависит линейно от ёмкости, будучи перенесена в левую часть формулы, она даст постоянную времени RC. За три таких периода батарея разряжается примерно на 97%. Исходя, из этих условий можно найти и параметры индуктивности. А ещё лучше – последовательно с нею включить резистор, как часто и делается в реальных схемах.
Для получения большего спектра емкостей конденсаторы часто соединяют между собой, получают, так называемые батареи конденсаторов. Соединение при этом может быть параллельным, последовательным или комбинированным (смешанным). Рассмотрим случай с двумя конденсаторами.

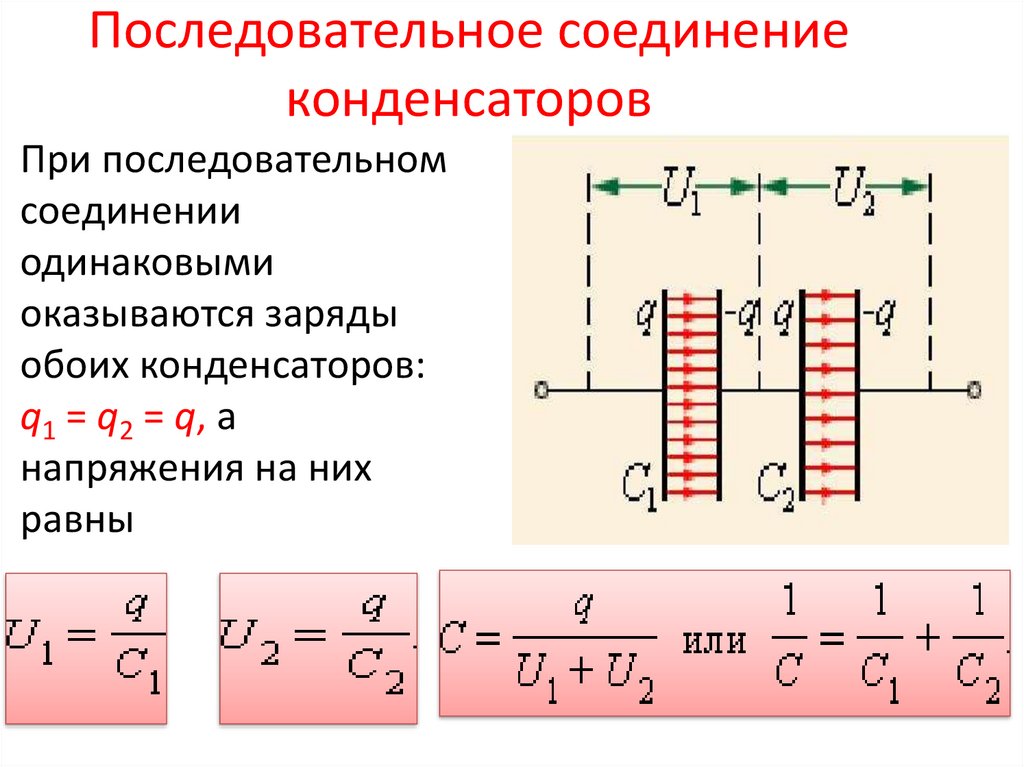

Последовательное соединение конденсаторов показано на рис. 1
Здесь (рис.1) обкладка одного конденсатора, имеющая отрицательный заряд соединяется с положительной обкладкой следующего конденсатора. При последовательном соединении средние пластины конденсаторов электризуются через влияние, следовательно, их заряды по величине равны и противоположны по знаку.
Заряды на этих конденсаторах одинаковы. При этом соединении разности потенциалов складываются:
При этом имеем:
Получаем, что при последовательном соединении конденсаторов емкость соединения находят как:
Обобщив формулу (3) для N конденсаторов, получаем:
где — электрическая емкость i-го конденсатора.
Последовательное соединение конденсаторов используют тогда, когда для избегания пробоя конденсатора необходимо разность потенциалов распределить между несколькими конденсаторами.
Последовательное соединение конденсаторов показано на рис. 2
При параллельном соединении разности потенциалов между обкладками конденсаторов одинаковы. Суммарный заряд системы равен сумме зарядов на каждом из конденсаторов:
Из сказанного выше получим:
Для батареи из N параллельно соединенных конденсаторов имеем:
Параллельное соединение конденсаторов используют тогда, когда необходимо увеличить емкость конденсатора.

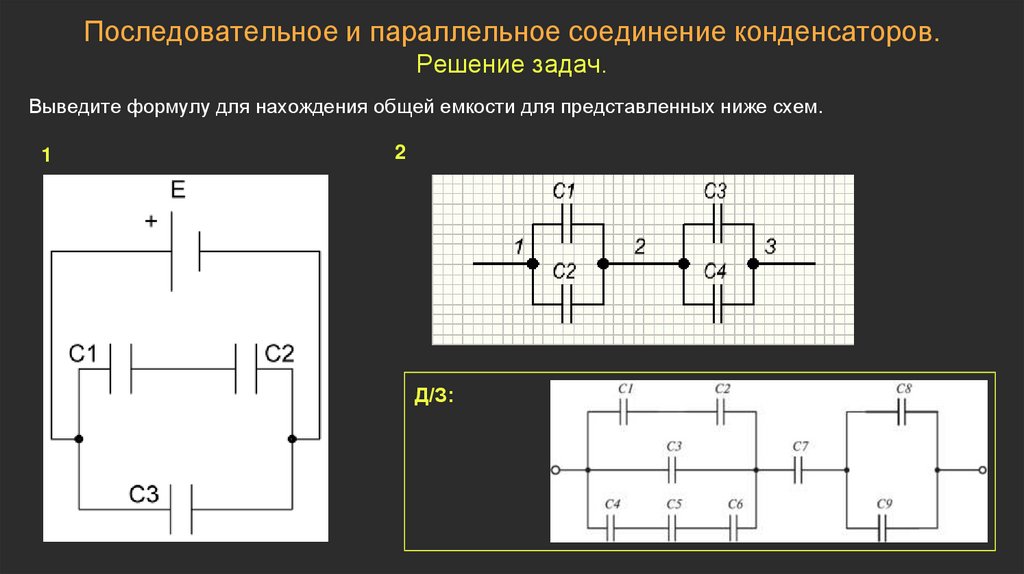

Примеры решения задач
ПРИМЕР 1
| Задание | Получите формулу для расчета емкости слоистого конденсатора. |
| Решение | Конденсатор, который называют слоистым, состоит из двух параллельных металлических обкладок, разделенных несколькими плоскими слоями разных диэлектриков (рис.3). Обозначим диэлектрические проницаемости слоев диэлектриков как . Будем считать, что соответствующая толщина слоя диэлектрика при этом: . Допустим, что между слоями диэлектриков вставлены очень тонкие листы из проводника. От такой процедуры заряды на обкладках конденсатора и напряженности полей в солях диэлектриков останутся неизменными. Останутся без изменений разности потенциалов между обкладками, следовательно, не изменится емкость конденсатора. Но, наличие тонких листов проводника превратит слоистый конденсатор в последовательное соединение конденсаторов. Применим формулы емкости плоского конденсатора: и расчета емкости батареи последовательно соединенных конденсаторов: получаем: |
| Ответ |
ПРИМЕР 2
| Задание | Какой будет емкость соединения конденсаторов (рис. 4), если батарея составлена из одинаковых конденсаторов, емкость каждого из них равна Ф. |
| Решение | Емкость параллельного соединения конденсаторов обозначим как Она равна: |
Рис.2 U=U 1 =U 2 =U 3
Общий заряд Q всех конденсаторов
Общая емкость С, или емкость батареи, параллельно включенных конденсаторов равна сумме емкостей этих конденсаторов.
Параллельное подключение конденсатора к группе других включенных конденсаторов увеличивает общую емкость батареи этих конденсаторов. Следовательно, параллельное соединение конденсаторов применяется для увеличения емкости.
4)Если параллельно включены т одинаковых конденсаторов емкостью С´ каждый, то общая (эквивалентная) емкость батареи этих конденсаторов может быть определена выражением
Последовательное соединение конденсаторов
Рис.3
На
обкладках последовательно соединенных
конденсаторов, подключенных к источнику
постоянного тока с напряжением U , появятся
заряды одинаковые по величине с
противоположными знаками.
Напряжение на конденсаторах распределяется обратно пропорционально емкостям конденсаторов:
Обратная величина общей емкости последовательно соединенных конденсаторов равна сумме обратных величин емкостей этих конденсаторов.
При последовательном включении двух конденсаторов их общая емкость определяется следующим выражением:
Если в цепь включены последовательно п одинаковых конденсаторов емкостью С каждый, то общая емкость этих конденсаторов:
Из (14) видно, что, чем больше конденсаторов п соединено последовательно, тем меньше будет их общая емкость С, т. е. последовательное включение конденсаторов приводит к уменьшению общей емкости батареи конденсаторов.
На
практике может оказаться, что допустимое
рабочее напряжение U p конденсатора
меньше напряжения, на которое
необходимо подключить конденсатор.
Если этот конденсатор подключить на
такое напряжение, то он выйдет из строя,
так как будет пробит диэлектрик.
Если
же последовательно включить несколько
конденсаторов, то напряжение распределится
между ними и на каждом конденсаторе
напряжение окажется меньше его
допустимого рабочего U p . Следовательно, последовательное
соединение конденсаторов применяют
для того, чтобы напряжение на каждом
конденсаторе не превышало его рабочего
напряжения U p .
Смешанное соединение конденсаторов
Смешанное соединение (последовательно-параллельное) конденсаторов применяют тогда, когда необходимо увеличить емкость и рабочее напряжение батареи конденсаторов.
Рассмотрим смешанное соединение конденсаторов на нижеприведенных примерах.
Энергия конденсаторов
где Q — заряд конденсатора или конденсаторов, к которым приложено напряжение U ; С — электрическая емкость конденсатора или батареи соединенных конденсаторов, к которой приложено напряжение U .
Таким образом,
конденсаторы служат для накопления и
сохранения электрического поля и
его энергии.
15. Дайте определение понятиям трех лучевая звезда и треугольник сопротивлений. Запишите формулы для преобразования трех лучевой звезды сопротивлений в треугольник сопротивлений и наоборот. Преобразуйте схему к двум узлам (Рисунок 5)
Рисунок 5- Схема электрическая
6.СХЕМЫ ЗАМЕЩЕНИЯ
Для облегчения расчета составляется схема замещения электрической цепи, т. е. схема, отображающая свойства цепи при определенных условиях.
На схеме замещения изображают все элементы, влиянием которых на результат расчета нельзя пренебречь, и указывают также электрические соединения между ними, которые имеются в цепи.
1.Схемы замещения элементов электрических цепей
На расчетных схемах источник энергии можно представить ЭДС без внутреннего сопротивления, если это сопротивление мало по сравнению с сопротивлением приемника (рис. 3.13,6).
напряжение на зажимах источника при любом токе равно
ЭДС: U = E = const.
В некоторых случаях источник электрической энергии на расчетной схеме заменяют другой (эквивалентной) схемой (рис. 3.14, а), где вместо ЭДСЕ источник характеризуется его током короткого замыканияI K , а вместо внутреннего сопротивления в расчет вводится внутренняя проводимостьg =1/ r .
Возможность такой замены можно доказать, разделив равенство (3.1) на r:
U / r = E / r — I ,
где U / r = Io -некоторый ток, равный отношению напряжения на зажимах источника к внутреннему сопротивлению;E / r = I K — ток короткого замыкания источника;
Вводя новые обозначения, получим равенство I K = Io + I , которому удовлетворяет эквивалентная схема рис. 3.14,а.
В этом случае при любой величине
напряжения на зажимах; источника его
ток остается равным току короткого
замыкания (рис.
3.14,6):
Источник с неизменным током, не зависящим от внешнего сопротивления, называют источником тока.
Один и тот же источник электрической энергии может быть заменен в расчетной схеме источником ЭДС или источником тока.
Он-лайн калькуляторы для радиолюбителя
Расчет резистора для светодиода
Он-лайн расчет резистора (или резисторов) для неограниченного количества светодиодов. Есть небольшая база светодиодов с заданными параметрами. Рассчитывает номиналы резисторов, цветовую маркировку, рассеиваемую мощность и потребляемый ток.
Перейти
Цветовая маркировка резисторов
Он-лайн калькулятор для расчета сопротивления и допуска резисторов с цветовой маркировкой в виде 4 или 5 колец
Перейти
LM317/LM350/LM338 калькулятор
Он-лайн калькулятор популярного линейного стабилизатора напряжения LM317. Расчет стабилизатора напряжения и тока. Рассчитывает номинал резистора, цветовую маркировку, рассеиваемую мощность и др.
параметры.
Перейти
Калькулятор 555 таймера
Он-лайн калькулятор 555-го таймера работающего в режиме астабильного мультивибратора. Расчет как по заданию времени, так и по заданию сопротивлений (можно с учетом стандартных значений)
Перейти
LM2596 калькулятор
Он-лайн калькулятор DC-DC стабилизатора напряжения LM2596 с ограничением тока. Рассчитывает значение сопротивления (с учетом стандартного ряда) для требуемого выходного напряжения.
Перейти
TL431 калькулятор
Он-лайн калькулятор регулируемого стабилитрона TL431 (LM431).
Перейти
Делитель напряжения
Он-лайн расчет делителя напряжения. Два вида расчета: расчет выходного напряжения или расчет сопротивлений (сопротивления).
Перейти
Калькулятор маркировки на SMD резисторах
Вывод маркировки по указанию сопротивления, а также обратный расчет сопротивления по коду маркировки. Поддержка маркировки с 3-мя и 4-мя цифрами, а также стандарта EIA-96.
Перейти
Расчет диаметра провода для плавких предохранителей
Он-лайн калькулятор для расчета диаметра провода для плавких предохранителей.
А также расчет максимального тока по диаметру провода. Шесть видов различных материалов проводников.
Перейти
Расчет сопротивления провода
Он-лайн калькулятор для расчета сопротивления провода. Также предусмотрено нахождение длины провода в зависимости от сопротивления.
Перейти
Закон Ома
Он-лайн калькулятор закона Ома для постоянного тока. Вычисление напряжения, сопротивления или тока. А также расчет мощности.
Перейти
Калькулятор колебательного контура LC
Он-лайн калькулятор LC колебательного контура.
Перейти
Калькулятор однослойной катушки
Расчет однослойных катушек индуктивности. Расчет числа витков и индуктивности.
Перейти
Последовательное соединение резисторов
Он-лайн расчет последовательного соединения резисторов
Перейти
Параллельное соединение резисторов
Он-лайн расчет параллельного соединения резисторов
Перейти
Последовательное соединение конденсаторов
Он-лайн расчет последовательного соединения конденсаторов
Перейти
Параллельное соединение конденсаторов
Он-лайн расчет параллельного соединения конденсаторов
Перейти
Калькулятор параллельных конденсаторов
Этот калькулятор параллельных конденсаторов позволяет оценить результирующую емкость в цепи.
Можно смоделировать параллельное подключение до 10 отдельных конденсаторов .
Кроме того, мы предоставляем формулу для параллельных конденсаторов и объяснение того, откуда она взялась. Мы также опишем различия между конденсаторами, включенными последовательно и параллельно, и как они соответствуют формулам для резисторов.
🙋 Если вы сомневаетесь, вы можете расшифровать любую емкость с помощью калькулятора конденсаторов Omni.
Параллельное подключение конденсаторов
Конденсатор является одним из наиболее важных электронных компонентов. Он действует как место, где мы можем хранить некоторый электрический заряд. Конденсаторы могут быть соединены как последовательно, так и параллельно. Вопрос: Чему равна результирующая емкость цепи, полностью состоящей из параллельно соединенных конденсаторов? Давайте разберемся вместе на примере плоскопараллельных конденсаторов!
🔎 Подробнее о конденсаторах с плоскими пластинами вы можете прочитать в нашем калькуляторе емкости.
При параллельном расположении конденсаторов в системе с источником напряжения В , напряжения на каждом элементе одинаковы и равны источнику конденсатора:
В₁ = В₂ = … = В .
Общая формула для заряда, Q i , накопленного в конденсаторе, C i , такова:
Q i = V i × C i .
Если мы хотим заменить все элементы замещающей емкостью C , нам нужно понять, что общий заряд, Q , представляет собой сумму всех зарядов :
Q = Q₁ + Q₂ + … ,
, которые мы также можем записать как:
V × C = V × C₁ + V × C₂ + … .
Разделив обе части на В , получим формулу выходной мощности:
С = С₁ + С₂ + … .
Как видите, формула для конденсаторов при параллельном подключении точно такая же, как и для последовательных резисторов, которая представляет собой просто сумму всех отдельных компонентов.
Оказывается, уравнение для последовательно соединенных конденсаторов похоже на уравнение для параллельных резисторов, а также для параллельных катушек индуктивности.
🔎 Если вам нужно расположить конденсаторы последовательно, наш калькулятор последовательного подключения конденсаторов сэкономит ваше время!
В целом, если мы хотим построить систему с более высокой емкостью, мы должны расположить конденсаторы параллельно . С другой стороны, если конденсаторы соединены последовательно, результирующая емкость ниже, чем у любого из отдельных компонентов.
Как пользоваться калькулятором параллельных конденсаторов?
Поставим параллельно несколько конденсаторов и найдем результирующую емкость. Стартовый набор состоит из следующих конденсаторов: C₁ = 30 мФ , C₂ = 500 мкФ , C₃ = 6 мФ , C₄ = 750 мкФ .
Чтобы упростить нашу жизнь, переведите единицы измерения емкости так, чтобы они были одинаковыми, например, мФ : C₁ = 30 мФ , C₂ = 0,5 мФ , C₃ = 6 мФ , C₄ = 0,75 мФ
Суммируйте все значения: C₁ + C2 + C3 + C4 = 30 мФ + 0,5 мФ + 6 мФ + 0,75 мФ = 37,25 мФ
Результат для конденсаторов, включенных параллельно, можно записать в другой форме, используя экспоненциальное представление: C = 3,725·10⁻² F
Хотя оценка несложная, мы рекомендуем вам использовать наш калькулятор параллельных конденсаторов, чтобы проверить правильность вашего расчета!
Калькулятор параллельного конденсатора | Как найти емкость в цепи?
Создатель: тенистый
Отзыв: Фани Поннапалли
Последнее обновление: 10 апр.
2023 г.
Калькулятор параллельных конденсаторов — это бесплатный онлайн-инструмент, который вычисляет общую емкость в цепи путем ввода значения входной емкости каждого конденсатора. Сделайте ваши расчеты легко и получите результирующую емкость легко.
Калькулятор параллельных конденсаторов: Вам нужна помощь, чтобы определить результирующую емкость в цепи? Больше не нужно беспокоиться, так как наш удобный калькулятор параллельных конденсаторов сделает все это за вас и даст точный ответ. Прочитайте следующие разделы, чтобы узнать, как добавить конденсаторы параллельно, формулу общей емкости и шаги, чтобы найти емкость в цепи и т. д.
Следуйте приведенным ниже простым рекомендациям, чтобы найти общую емкость параллельных конденсаторов. Они как таковые
Ниже приведены простые шаги для определения ускорения.
Следуйте этим руководящим принципам и получите результат для своих чисел за меньшее количество времени. Шаги идут по линиям.
- Найдите емкость всех параллельных конденсаторов в цепи.
- Сложите емкости всех параллельных конденсаторов, чтобы получить результирующую емкость.
Конденсатор — это электронное устройство, в котором накапливаются электрические заряды. Конденсаторы могут быть расположены как последовательно, так и параллельно.
При параллельном расположении конденсаторов с источником напряжения напряжение на каждом элементе одинаково и равно напряжению на конденсаторе источника.
VΓéü = VΓéé = … = V
Формула для заряда, хранящегося в конденсаторе:
по строкам:
Q = V * C
Суммарный заряд конденсаторов Q = QΓéü + QΓéé + …
V * C = V * CΓéü + V * CΓéé + …
Суммарная емкость параллельно соединенных конденсаторов
C = CΓéü + CΓéé + .
…
Пример
ance 14 F, 12 F , 42 Ф, 36 Ф и 75 Ф. Найдите результирующую емкость?
Решение:
Учитывая, что
C1 = 14 Ф, C2 = 12 Ф, C3 = 42 Ф, C4 = 36 Ф, C5 = 75 Ф
Суммарная емкость C = CΓéü + C ГЭЭ + С3 + С4 + C5
C = 14 + 12 + 42 + 36 + 75
= 179
Таким образом, общая емкость равна 179 F.
Physicscalc.Com имеет такие понятия, как трение, ускорение под действием силы тяжести, давление воды, гравитация. , и многие другие, а также соответствующие калькуляторы, все под одной крышей.
1. Что такое конденсатор?
Конденсатор представляет собой электрическое устройство, способное накапливать энергию в виде электрических зарядов, создающих разность потенциалов. Конденсаторы имеют два параллельных проводника или металлических пластины, разделенных диэлектрическим материалом.
2.
