Отверстие под конфирмат: сверление, монтаж
Современная мебель из ДСП и МДФ часто собирается при помощи винтов-конфирматов, которые среди мебельщиков именуются также евровинтами или еврошурупами. Перед их ввинчиванием в плитах просверливаются технологические отверстия со строго заданными параметрами. О процессе подготовки этих отверстий и пойдет речь в этой статье.
Отверстие под конфирмат сверлится в толще первой детали и в торце второй детали, которые стыкуются под прямым углом. По длине оно должно иметь ступенчатый перепад диаметров. Это связано с конструктивными особенностями евровинта. Его стержень состоит из цилиндрической гладкой шейки и основной резьбовой части. Под резьбу сверлится отверстие меньшего диаметра, под шейку – большего. Также крепеж имеет потайную головку в форме усеченного конуса, под которую подготавливается посадочное место. На практике применяются две технологии сверления отверстий.
Использование трех разных по диаметру сверл
Винт-конфирмат из оцинкованной стали
Данный способ подойдет для малых объемов работ, так как требует больше времени.
Подготовка отверстия выполняется в три подхода:
Первый шаг – сверление через две детали на всю длину евровинта. Диаметр сверла должен быть равен диаметру тела винта без учета резьбы. Это делается для того, чтобы витки резьбы смогли нарезать ответную резьбу в материале.
Второй шаг – расширение уже полученного отверстия под гладкую часть метиза, которая должна иметь плотную посадку, но не слишком, чтобы не расколоть материал. Рассверливание выполняется сверлом, равным толщине шейки и на глубину, равную ее длине.
Третий шаг
Конфирматное сверло – три в одном
Работать со специальным конфирматным сверлом (фрезой) намного проще, поскольку оно имеет особую ступенчатую геометрию, и вся операция выполняется за один проход.
Дополнительное преимущество его использования состоит в том, что оно одновременно снимает фаску под потайную головку метиза. По сути, оно заменяет собой два разных по диаметру сверла и зенкер. Кроме того фреза для конфирмата имеет заходную часть с острым наконечником, который обеспечивает точное вхождение инструмента и исключает риск его увода в сторону вначале сверления.

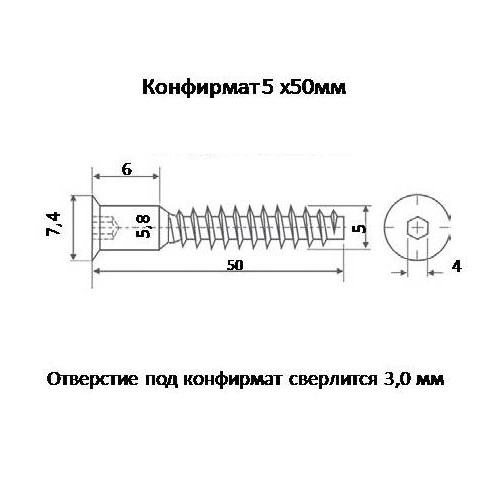

Размеры отверстий под конфирмат
На винты-конфирматы нет ГОСТов, они производятся по европейским стандартам 3E120 и 3E122 и имеют довольно широкий размерный ряд, представленный следующим типоразмерами: 5х40, 5х50, 6.2х50, 6.4х50, 7х40, 7х48, 7х50, 7х60, 7х70 мм.
Самым распространенным размером является 6.4х50 мм. Для просверливания отверстия под его резьбу используется сверло диаметром 4.5 мм, а под гладкую часть – 7.0 мм.
При работе с евровинтами других размеров придерживаются следующего правила – диаметр основного отверстия (под резьбу) должен быть равен диаметру стержня без учета высоты резьбы.
- винт 5 мм – сверло 3.5 мм
- винт 7 мм – сверло 5.0 мм
Для того чтобы предотвратить риск смещения деталей во время сверления, необходимо жестко зафиксировать их положение друг относительно друга. Легче всего это сделать при помощи угловой струбцины или других зажимов.
Полезные советы Обновлено: 25.09.2020 11:56:01
Поставить оценку
Успешно отправлено, Спасибо за оценку!
Нажмите, чтобы поставить оценку
отверстие под конфирмат
отверстие под конфирматTronik78 | Октябрь 21, 2014 | Теория | Комментариев нет
Отверстие под конфирмат, разметка.
Для нанесения правильной разметки для отверстий под конфирмат на детали мебели достаточно запомнить два простых правила: Первое правило – отверстие должно проходить строго по середине “толщины” детали, иными словами если толщина ДСП 16 миллиметров, то расстояние от кромки детали до центра отверстия должно быть 8 миллиметров; Второе правило – размечая деталь по длине необходимо учесть, что расстояние от края заготовки до отверстия под конфирмат должно быть не менее одной длины используемого конфирмата и расстояние между отверстиями под конфирматы должно быть не менее двукратной длины используемых конфирматов.
Сверление под конфирмат.
Необходимость сверления отверстия под конфирмат обусловлено его конструкцией. Требований к отверстию как минимум два: первое – в верхнюю часть отверстия должна плотно заходить головка конфирмата; второе – нижняя часть отверстия должна соответствовать резьбовой части конфирмата по длине и по диаметру быть чуть меньше её толщины. Существует еще и третье требование – зенковка под его шляпку, но как показывает практика достаточно посильней закрутить конфирмат и его головка утопится сама, к тому же зенковать ЛДСП без сколов получается не всегда. Рассматривать процедуру сверления отверстий специальным конфирматным сверлом, наверное, не имеет смысла потому как в этом случае все довольно таки просто и единственное за чем надо смотреть так это только направление сверления, если сверло пойдет в сторону и выйдет наружу, то деталь буде испорчена. Другое дело сверление отверстия под конфирмат обычными сверлами по дереву, в этом случае есть несколько моментов, которые стоит рассмотреть.
Конечно же, вариант сверления отверстия без конфирматного сверла выглядит сложнее, чем с ним. Но с другой стороны мы говорим о мебели для дома сделанной своими руками а не об организации производства и тратить не малые деньги на различного рода приспособления, которые со временем забросим не всегда оправданно.
