Чем отличается зануление от защитного заземления?
Наверняка каждый электрик-новичок слышал о таком способе защиты от поражения током, как заземлении электроприборов. Монтаж трехпроводной электросети является обязательным условием при строительстве современного дома. Но что делать, если Вы живете в старой квартире, в которой при строительстве еще не применялась такая система защиты? В этом случае нужно сделать так называемое зануление электропроводки. О том, что собой представляют обе системы и в чем разница зануления и заземления, читайте далее!
- Основные отличия
- Что лучше?
Основные отличия
Как первая, так и вторая система защиты выполняет одну и ту же функцию – защита человека от поражения электричеством при прикосновении к оголенному проводу либо электроприбору, на котором происходит утечка тока. Разница лишь в том, что защитное зануление провоцирует моментальное отключение электроэнергии при опасном контакте человека и провода, а заземление мгновенно отводит опасное напряжение на землю.
Так же оно вызывает снижение напряжения занулённых металлических нетоковедущих частей, оказавшихся под напряжением, относительно земли. Это и есть их общее отличие друг от друга, если говорить в двух словах.
Если рассматривать вопрос более подробно, то нужно остановиться на том, какой принцип действия у каждого варианта защиты, на основании чего сразу же будет видна разница альтернативных вариантов. Заземление работает следующим образом: к корпусу опасных электроприборов и бытовой техники подключается заземляющий провод, который идет на заземляющую шину в распределительном щитке. Оттуда общий заземляющий проводник выходит к главному заземляющему контуру – металлической конструкции, вкопанной в землю рядом с домом (как показано на фото). Если произойдет пробой тока на корпус прибора либо контакт с оголенной токоведущей жилой, опасность минует человека.
Что касается зануления, оно собой представляет соединение корпуса электроприбора с нейтральным проводом сети – нулем.
В результате образуется замкнутый контур, как показано на схеме ниже. При возникновении опасной ситуации произойдет короткое замыкание и автоматические выключатели на вводном щитке моментально отключат электроэнергию.

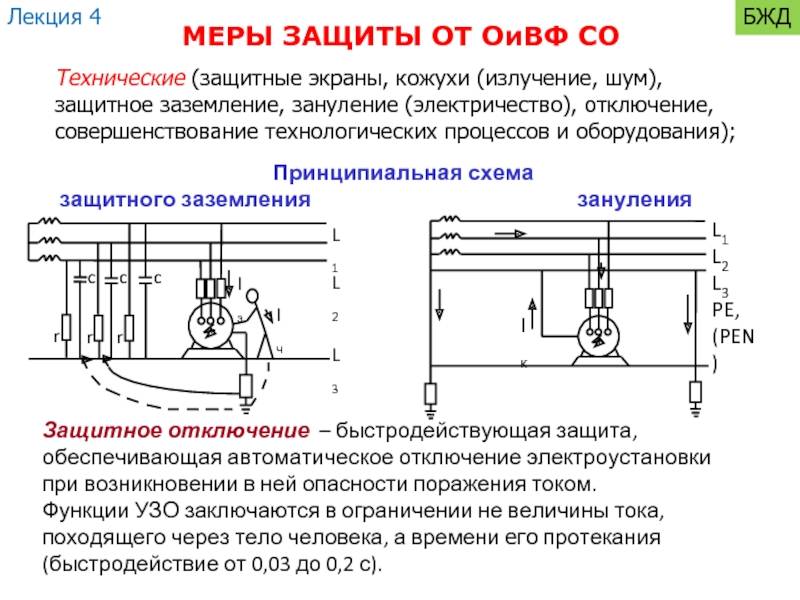

Наглядно увидеть разницу между занулением и заземлением Вы можете на данной схеме:
Надеемся, теперь Вам стало понятно, чем отличаются обе защитные системы и что не менее важно – как они работают. Рекомендуем также просмотреть разницу между ними на наглядном видео примере:
Отличие альтернативных вариантов
Что лучше?
Чтобы Вы полностью усвоили материал, для начала предоставим отличия в использовании каждой системы, на основании чего и сделаем собственный вывод.
- Заземление дома можно запросто сделать своими руками, имея под рукой сварочный аппарат и немного металла. В то же время для создания зануления требуются определенные знания, связанные с расчетами и выбором оптимальной точки подключения провода к нейтрали.
- Проводник, обеспечивающий указанные соединения зануляемых частей с глухозаземлённой нейтралью источника называется нулевым защитным проводником.
- Нулевой защитный проводник отличается от нулевого рабочего проводника, который также соединён с глухозаземлённой нейтральной точкой источника. Он предназначается для электроснабжения источника.
- Если произойдет обрыв нулевого провода в распределительном щитке, система зануления не будет работать, и Вы можете стать жертвой поражения электрическим током. В этом плане с системой защитного заземления проще, т.к. в отличие от нуля провод PE не отгорает и практически не отваливается, если хотя бы раз в год подтягивать клемму. Хотя насчет этого можно сказать, что контур «земли» из-за того, что находится на улице, также может со временем повредиться, особенно в местах сварки электродов. Опять-таки, если Вы делаете ежегодную ревизию, проблем не будет.
Исходя из этого, можно сделать такой вывод – правильное заземление в частном доме не сложно сделать своими руками и к тому же такая система более долговечная, а значит и безопасная.
Что касается зануления, для его создания нужен вызов мастера и в то же время более частый осмотр целостности нулевого провода, что является огромным минусом при сравнении отличий. Такой вариант не рекомендуется использовать, лучше подключить УЗО для защиты. Надеемся, что теперь Вы поняли, в чем разница зануления и заземления, как работают обе системы и какая более эффективная для дома и квартиры.
Отличительные признаки — часть 1
Отличительные признаки — часть 2
Похожие материалы:
- Как заменить электропроводку в квартире
- Как сделать заземление в квартире своими руками
- Как найти провод в стене
определение, в чем разница, видео
Любая действующая система энергоснабжения должна гарантировать высокий уровень безопасности при работе с подключённым к ней оборудованием.
Для чего в её составе предусматривается специальная конструкция (она называется заземляющим устройством или ЗУ). Благодаря этому, высокий потенциал в аварийной ситуации снижается до безопасного уровня. В отсутствии условий получения эффекта от заземлителя допускается применение защитного зануления, которое может рассматриваться как заземление на ноль.
Содержание
Понятие зануления
Схема подсоединения потребителя к типовой трёхфазной сетиСогласно ПУЭ оно рассматривается как преднамеренное соединение металлического корпуса электроприбора с нейтралью питающей сети для предупреждения поражения человека опасным напряжением. Чтобы лучше понять, что это такое зануление – сначала нужно разобраться со схемой подсоединения потребителя к типовой трёхфазной сети или подключения 380 вольт (фото справа). Из неё следует, что каждая фаза подключается к нагрузке через защитное устройство (автомат А1 или предохранитель).
Принцип действия такой схемы состоит в следующем:
- При замыкании фазы «В» на корпус К1 электроустановки (из-за износа изоляции, например) за счёт соединения с рабочим нулём PEN ток Iкз короткого замыкания в цепи возрастает.
- В результате срабатывает автомат А1, отключающий эту фазу от нагрузки.
Таким образом, идея зануления с помощью провода ЗП1 состоит в том, чтобы превратить попадание одной фазы на корпус электроприбора в простейшее короткое замыкание на шину PEN или N.
Чем отличается заземление от зануления
Для того чтобы понять, чем же отличается заземление от зануления – потребуется вспомнить, что представляет собой первое из сравниваемых понятий. Известно, что
защита заземлением – это преднамеренное соединение корпуса оборудования, которое вследствие пробоя изоляции может оказаться под высоким напряжением, с простой металлической конструкцией, погруженной в землю (фото слева).
Такое сооружение называется заземляющим контуром (ЗК), наличие которого на любом объекте обеспечивает высокий уровень необходимой защиты.
При рассмотрении, в чем разница заземления и зануления необходимо учитывать следующие их особенности:
- Для того чтобы заземлить от нуля корпус оборудования потребуется специальный контур, в то время как для обустройства зануляющей цепи в нём нет необходимости.
- В системе заземления предусматривается отдельный провод, соединяющий защищаемую конструкцию с ЗУ (при этом проводник зануления пробрасывается из той же точки, но только до входной шины).
- При замыкании через ноль безопасность обеспечивается отключением данной фазы от питающей сети, тогда как при заземлении опасное напряжение снижается до минимального уровня.
В многоквартирных домах условия для обустройства надёжной «земли», как правило, отсутствуют. Именно поэтому в городских квартирах зануление – единственно возможный вариант защиты от опасного потенциала (наряду с нередко используемым УЗО).
Обратите внимание: Все эти способы защиты обеспечивают гарантированное отключение питающей цепи от нагрузки или снижения потенциала на ней.
Разница между заземлением и занулением проявляется в том, что в первом случае отключение питающей цепи происходит за счет стекания опасного тока в землю, а во втором – в результате превышения токовой уставки в автомате.
В УЗО, по определению, защита срабатывает из-за появления утечек через тело человека, прикоснувшегося к корпусу неисправного оборудования.
Что надёжнее
Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:
- Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
- В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
- Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.
Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства.
Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.
В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).
При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например.
Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.
В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.
Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.
Разница между заземлением и заземлением со сравнительной таблицей
Одно из основных различий между заземлением и заземлением заключается в том, что при заземлении токоведущая часть соединяется с землей, тогда как при заземлении обесточенные части соединяется с землей.
Другие различия между ними объясняются ниже в виде сравнительной таблицы.
Содержание: Заземление V/S Заземление
- Сравнительная таблица
- Определение
- Ключевые отличия
- Спецификация для заземляющего электрода
Сравнительная таблица
| Основание для сравнения | Заземление | Заземление |
|---|---|---|
| Определение | Токоведущая часть соединена с землей. | Корпус оборудования заземлен. |
| Расположение | Между нейтралью оборудования и землей | Между корпусом оборудования и земляным колодцем, расположенным под землей. |
| Символ | ||
| Нулевой потенциал | Не имеет | Есть |
| Защита | Защита оборудования энергосистемы. | Защита человека от поражения электрическим током. |
| Приложение | Обеспечить обратный путь к текущему. | Он разряжает электрическую энергию на землю. |
| Типы | Три (твердое, резистивное и реактивное заземление) | Пять (трубное, пластинчатое, стержневое заземление, заземление через отвод и полосовое заземление) |
| Цвет провода | Черный | Зеленый |
| Используйте | Для балансировки несимметричной нагрузки. | Во избежание поражения электрическим током. |
| Примеры | Нейтраль генератора и силового трансформатора соединена с массой. | Корпус трансформатора, генератора, двигателя и т. д. заземляется. |
Определение заземления
При заземлении токоведущие части непосредственно соединены с землей. Заземление обеспечивает обратный путь для тока утечки и, следовательно, защищает оборудование энергосистемы от повреждений.
Когда в оборудовании возникает неисправность, ток во всех трех фазах оборудования становится несимметричным.
Заземление отводит ток неисправности на землю и, следовательно, уравновешивает систему
Заземление имеет несколько преимуществ, таких как устранение перенапряжения, а также сброс перенапряжения на землю. Заземление обеспечивает большую безопасность оборудования и повышает надежность эксплуатации.
Определение заземления
Под «заземлением» понимается соединение обесточенной части оборудования с землей. Когда в системе возникает неисправность, то повышается потенциал обесточенной части оборудования, а когда любой человек или бездомное животное прикасается к корпусу оборудования, то они могут получить удар током.
Заземление отводит ток утечки на землю и тем самым защищает персонал от поражения электрическим током. Он также защищает оборудование от ударов молнии и обеспечивает путь разряда для разрядника, разрядника и других устройств.
Заземление достигается путем соединения частей установки с землей с помощью заземляющего проводника или заземляющего электрода, находящегося в тесном контакте с почвой, расположенной на некотором расстоянии ниже уровня земли.
Основные различия между заземлением и заземлением
- Заземление определяется как соединение нетоковедущей части, такой как корпус оборудования или корпус, с землей. При заземлении токоведущая часть, такая как нейтраль трансформатора, напрямую соединена с землей.
- Для заземления используется провод черного цвета, для заземления зеленого цвета используется провод.
- Заземление уравновешивает несбалансированную нагрузку, при этом заземление защищает оборудование и человека от поражения электрическим током.
- Заземляющий провод размещается между нейтралью оборудования и землей, тогда как при заземлении заземляющий электрод размещается между корпусом оборудования и земляным колодцем, который находится под землей.
- При заземлении оборудование физически не подключено к земле, и ток на земле не равен нулю, тогда как при заземлении система физически подключена к земле и имеет нулевой потенциал.
- Заземление обеспечивает путь нежелательному току и, следовательно, защищает электрооборудование от повреждения, в то время как заземление снижает высокий потенциал электрооборудования, вызванный неисправностью, и, таким образом, защищает тело человека от поражения электрическим током.
- Заземление подразделяется на три типа. Это твердое заземление, заземление сопротивления и заземление реактивного сопротивления. Заземление может быть выполнено пятью способами. Существуют различные методы заземления: заземление трубы, заземление пластинами, заземление стержнем, заземление через отвод и заземление полосой.
Технические характеристики заземляющих электродов
- Заземляющий электрод не следует размещать рядом со зданием, система установки которого заземлена, на расстоянии более 1,5 м.
- Сопротивление заземляющего провода не должно быть более 1 Ом.
- Проволока для электрода и цепи должна быть изготовлена из одного и того же материала.
- Электроды должны располагаться вертикально, чтобы они могли касаться слоев земли.
Размер жилы должен быть не менее 2,6 мм 2 или половины провода, используемого для электропроводки. Неизолированный медный провод используется для заземления и заземления.
Зеленый 6 THHN (проволока с термопластичным нейтральным покрытием) и калиброванная медная проволока различных размеров, таких как 2, 4, 6, 8 и т. Д., Также используются для заземления и заземления.
Разница между заземлением и заземлением
- Физика
Заземление — это система защиты зданий, через которую все электроустановки подключаются к земле для предотвращения ущерба имуществу и людям по какой-либо неисправности. Это достигается путем забивания токопроводящих стержней в саму землю рядом с тем местом, где в дом входит электричество. Заземление также ограничивает накопление статического электричества при работе с легковоспламеняющимися продуктами или устройствами, чувствительными к статическому электричеству.
Заземление предназначено для сведения к минимуму риска поражения электрическим током при прикосновении во время неисправности. Электрические цепи могут быть соединены с землей (заземлением) по нескольким причинам.
Заземление Служит
Средства индивидуальной защиты
Имущественная/эксплуатационная защита
Заземление с выравниванием потенциалов
- 9 0183 Защита от электромагнитных импульсов
Защита от молнии
Почему важно заземление?
Типы заземления
Процесс заземления или электрического заземления может быть выполнен различными способами, такими как проводка на заводах, в жилых домах, других машинах и электрическом оборудовании. Существуют различные формы систем заземления, которые описаны ниже:
Пластинчатая система заземления
В этом типе системы пластина состоит из меди или оцинкованного железа, которая размещается вертикально в земляной яме на расстоянии менее 3 метров от земли.
. Электродная пластина соединяет электрические проводники с землей. Влага должна поддерживаться вокруг пластинчатой системы заземления для ее лучшего функционирования.
(Изображение будет загружено в ближайшее время)
Система заземления труб
Труба на основе оцинкованной стали, расположенная вертикально внутри влажной поверхности. Такой тип системы заземления известен как заземление трубы. Это наиболее распространенный тип системы заземления, используемой в домах. Размер трубы в основном зависит от типа грунта и величины тока.
В основном, для обычной почвы размер трубы должен быть 1,5 дюйма в диаметре и 9 футов в длину, а для каменистой или сухой почвы диаметр трубы должен быть больше, чем у обычной канализационной трубы. Влажность почвы определяет длину трубы, которая должна быть помещена в землю.
(Изображение будет загружено в ближайшее время)
Система заземления стержней
Стержни заземления изготавливаются из меди и нержавеющей стали или стали с медным покрытием.
Лучшим выбором является сталь с медным покрытием из-за сочетания прочности, устойчивости к коррозии и более низкой стоимости.
Их фитинги используются для соединения с землей в любых почвенных условиях, чтобы обеспечить удовлетворительные системы заземления. Он направляет электрический ток, который может выйти из устройства, к металлическому кабелю, который заканчивается стержнем, закопанным в землю.
(Изображение будет загружено в ближайшее время)
Что такое заземление?
Заземление на самом деле является резервным путем, который обеспечивает альтернативный путь или путь для обратного тока на землю в случае неисправности в системе электропроводки.
