Опалубка для бетона: виды опалубки, правила заливки, сроки снятия

виды опалубки, правила заливки, сроки снятия

Заливка ЖБИ или любой другой строительной конструкции предполагает использование изделия – опалубка для бетона. Без опалубки невозможно: строительство фундамента, обустройство перекрытия, возведение колонны и даже заливка таких неприхотливых конструкций как садовая дорожка или отмостка вокруг фундамента частного здания.

СодержаниеСвернуть

• Классификация и виды опалубки
• Правила заливки опалубки
• Когда можно снять опалубку после заливки бетона?
• Таблица для вертикальных конструкций
• Таблица для горизонтальных конструкций

На данный момент времени строителями эксплуатируются более 20-ти видов опалубки для бетона. Однако все без исключения виды опалубки выполняют одну функцию, заключающуюся в создании условий для схватывания и твердения жидкого строительного материала в рамках и габаритах заданной проектом формы.

«Согран» занимается арендой, продажей и выкупом опалубочных систем. Мы работаем с новой, trade-in и б/у опалубкой известных производителей — Doka, Peri, NOE, Huennebeck, Мекос, Гелиос, Агрисовгаз, Крамос, Гамма, ПСК Дельта.

• Качественная опалубка в аренду от 185 RUB. Подбираем оборудование и рассчитываем любые объемы, чтобы вы обошлись минимальным комплектом.
• Покупка опалубки за 50% стоимости. Арендовать оборудование у нас выгоднее, чем покупать, но при необходимости можно совместить оба варианта.

Классификация и виды опалубки

Опалубка под бетон классифицируется в соответствии с требованиями ГОСТ Р 52085-2003 по следующим признакам:

• Вид возводимой конструкции: вертикальные (колонны, стены, фундаменты) или горизонтальные (перекрытия, площадки, пролеты мостовых переходов).
• Конструкция: гибкая опалубка для бетона, блочная, щитовая, скользящая, пневматическая, несъемная опалубка из бетона, подъемно-переставная.
• Материал конструкции: металлический (сталь или алюминий), пластиковый, деревянный, комбинированный.
• Возможность использовать при различных температурах воздуха: утепленная, обычная, греющая и комбинированная.
• Оборачиваемость: разовая и многоразовая.

Очень важный признак не оговоренный требованиями ГОСТ Р 52085-2003 – происхождение конструкции: опалубка изготовленная промышленным способом и опалубка изготовленная своими руками.

Современные строительные организации используют готовый многоразовый «продукт» промышленного производства. Частные застройщики, за редким исключением, изготавливают одноразовую опалубку для бетона своими руками из подручных материалов: деревянных брусков, досок и листового железа.

Правила заливки опалубки

Рассмотрим распространенные виды бетонных работ в частном строительстве, для которых можно изготовить опалубку своими силами:

• Заливка отмостки, садовой дорожки, площадки для автомобиля и другие подобные «горизонтальные» бетонные работы могут быть выполнены в опалубку из нового или б/ушного красного кирпича. Опалубка из кирпича для заливки бетона выкладывается по контуру будущей конструкции в неглубокую траншею (50-60 мм) по строительному уровню. Пространство между кирпичными «контурами» заливается бетоном. При этом кирпич остается в траншее и выполняет функцию защиты контуров бетонной конструкции от разрушения.

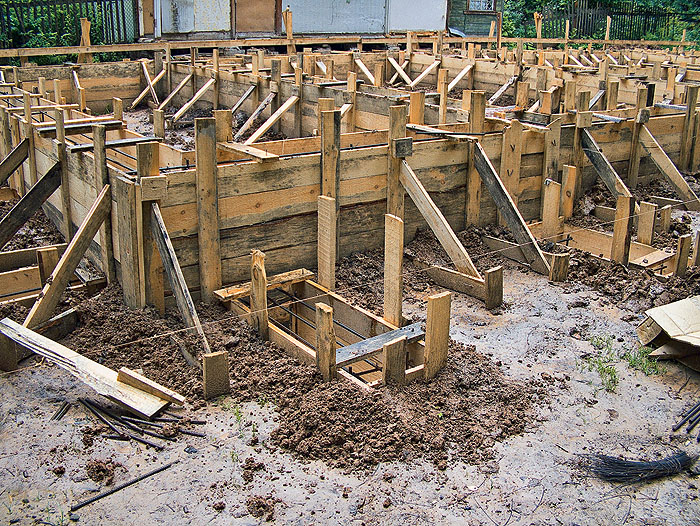

• Заливка фундамента здания. Как правило, это ленточный фундамент, заливаемый в траншею соответствующей глубины и ширины. В этом случае, функцию основной опалубки выполняют стенки траншеи. Если же по тем или иным причинам требуется поднять верхний срез фундамента над нулевой точкой (поверхность грунта) производится заливка бетона в опалубку, изготовленную из досок толщиной не менее 25 мм и брусков 40х40 или 50х50 мм. Из досок и брусков сколачиваются щиты. Щиты устанавливаются по внешнему и внутреннему периметру фундамента, связываются между собой стальными шпильками. Выполняется работа по заливке бетона. Когда снимать опалубку после заливки бетона «скажет» температура воздуха. При температуре воздуха 20-25 градусов Цельсия – конструкцию разбирают через 3-4 суток. При температуре 5-10 градусов распалубка производится через 7-10 суток.
• Заливка бетонных стен. В этом случае используется самодельная переставная опалубка из деревянных щитов высотой около 70 см, опираемая сначала цоколь здания. После заливки и схватывания первого «пояса», шиты, переставляют выше и опирают уже на залитый «пояс», и так до «выгонки» всех стен. Внешний щитовой пояс соединяется с внутренним поясом при помощи двух рядов стальных резьбовых переставных шпилек. При этом нижний ряд шпилек выполняет функцию опоры на цоколь и очередные «пояса» стены.
• Заливка перекрытия. Самодельная опалубка для заливки плиты перекрытия состоит из двух конструкций. Это деревянные щиты, закрепленные тем или иным способом по наружному периметру стен и дополнительный горизонтально расположенный деревянный щит, выставленный внутри помещения на высоту потолка при помощи мощных бревен. Это достаточно сложная, но имеющая право на жизнь конструкция. Основная проблема – правильно и надежно выставить горизонтальный щит. В противном случае он либо упадет под грузом бетона, либо разрушится.

Когда можно снять опалубку после заливки бетона?

Как уже было сказано, ответ на этот вопрос кроется в зависимости времени схватывания и твердения бетона от температуры окружающего воздуха. Как известно при понижении температуры до 5 градусов Цельсия процесс схватывания и твердения материала существенно замедляется, а при понижении до температуры 0 градусов Цельсия и ниже практически останавливается.

Действующий нормативный документ СНиП 3.03.01-87 отвечает на вопрос через сколько снимать опалубку с бетона следующим образом – «При достижении 50-70% прочности конструкции» (кроме плит перекрытия).

Так как частному застройщику будет проблематично определять точку достижения 50-70% прочности, ответим на вопрос когда снимают опалубку с бетона двумя таблицами для вертикальных (фундамент, колонна, стена)и горизонтальных конструкций (плиты перекрытия).

Таблица для вертикальных конструкций

Среднесуточная температура воздуха, С°	Минимальный срок демонтажа опалубки, сутки
35	2
30	2,5
25	3
20	4
15	5
10	7
5	10
1	15

Таблица для горизонтальных конструкций

Среднесуточная температура воздуха, С°	Минимальный срок демонтажа опалубки, сутки
35	4
30	5
25	6
20	7
15	9
10	15
5	21
1	28

Анализ таблиц, в том числе отвечает на распространенный вопрос застройщиков – когда снимать опалубку после заливки бетона летом? Это минимальные сроки, находящиеся во временных рамках 72-96 часов после окончания бетонных работ.

Подводя черту, необходимо акцентирования внимание читателей на вопросе: rак заливать бетон в опалубке? Очень важный и необходимый момент. Заливку бетона в опалубку ведут при обязательном штыковании каждой очередной порции, а лучше все с вибрированием стенок опалубки.

Заливка бетона в опалубку — Как правильно заливать бетон

Соблюдение технологии заливки в опалубку – база качества и оптимальных эксплуатационных характеристик будущего строения. Создание твердого основания гарантирует прочный и долговечный результат. От правильности заливки бетона в опалубочную систему фундамента зависит предельный срок службы основных конструкций постройки.

Выполнение нескольких условий позволяет добиться отличного качества заливки бетона в опалубку:

• соблюдение существующей технологии при выполнении бетонных работ;
• использование качественных и прочных материалов;
• правильный выбор конструкции опалубки исходя из типа здания, объёмов бетонирования и способа подачи бетонной смеси.

Опалубка для бетона: разновидности, материалы, технология

Опалубка для бетона

Современная опалубка – полая конструкция, которая заливается бетонным раствором для возведения фундаментов, стен, колонн и перекрытий. На сегодняшний день иногда применяется старейшая технология литья бетона без формы – прямо в глубокую земляную траншею. Данный способ приемлем для возведения фундамента ленточного типа.

В монолитном строительстве используют съёмные и несъемные опалубочные системы. Значимым преимуществом съёмной формы является возможность многократного применения, что экономит затраты на строительство крупных объектов. Опалубка съёмного формата может быть выполнена из самых разных материалов: дерево, металлические листы, ламинированная фанера, пластик. Существуют несколько конструктивных систем опалубки:

• рамная – щиты, распорки и раскосы, детали крепления;
• балочная – стальные ригели, опалубочные плиты, двутавровые балки, подпорные элементы, крепёжные элементы.

Требования к конструкции опалубки для бетона:

• прочность, жёсткость материала, его нейтральность к бетонной смеси;
• статичность формы под воздействием монтажных, технологических нагрузок;
• герметичность формообразующих поверхностей, отсутствие щелей для предотвращения вытекания бетона в процессе заливки жидкого раствора в опалубку;
• гладкость и ровность внутренних поверхностей формы для простаты её снятия после полного застывания бетона, а также для уменьшения затрат для последующей отделки стен.

Для точного монтажа опалубки в вертикальном положении применяют уровни (магнитные, водяные) и отвесы. Опалубочная конструкция, установленная в соответствии с документацией проекта, укрепляется распорками, подпорными стойками и специальным оборудованием – струбцинами. Для усиления прочности и повышения несущих способностей конструкций здания внутренний объём опалубки заполняется арматурой, количество которой определяется с учетом нагрузки на основание.

Требования к бетону для заливки в опалубку

При выборе бетона для заливки в опалубку руководствуются основными характеристиками – прочностью, подвижностью, морозостойкостью, водопроницаемостью. Качественны цементный состав, применяемый в монолитном строительстве – М200 или М300.

В процессе изготовления бетонного раствора своими руками нужно придерживаться определенных пропорций всех компонентов:

• для высокопрочного бетона тщательно соединяются 1 часть цемента марки М400, 1,5–2 части песка, 2,5–5 частей щебня;
• для менее прочного раствора требуется 1 часть цемента М300 или М400 и 3÷8 частей песчано-гравийной смеси.

Ингредиенты бетонного раствора для заливки опалубки перемешиваются в бетономешалке или лопатами вручную. При добавлении воды в готовящуюся смесь так же необходимо следовать установленным нормативам – излишнее количество воды влияет на прочностные показатели. В конечном итоге бетонная смесь должна оседать на лопате, а не растекаться по ней.

Важно! Воспользоваться готовым бетонным раствором для заливки в опалубку необходимо в течение 8 ч. после его изготовления.

Этапы заливки бетона в опалубку

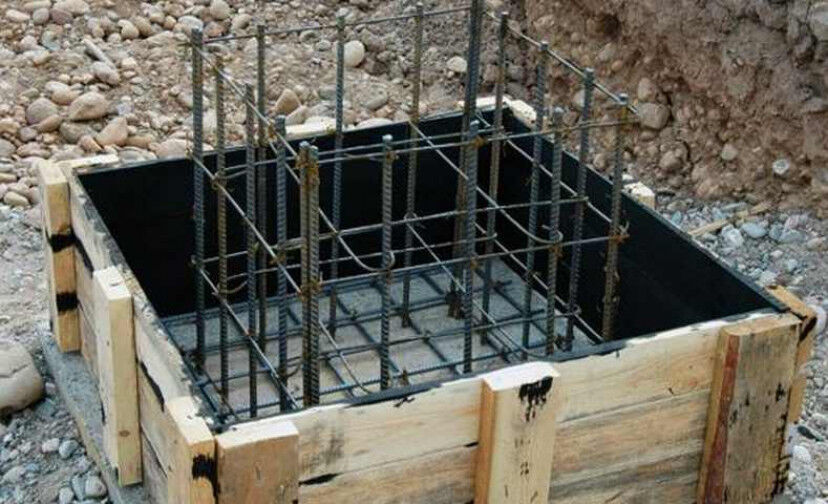

Заливка бетона в опалубку

На строительном участке, когда раствор доставляется в миксере, бетон заливают по всему периметру на требуемую проектом высоту. Для небольших домостроений бетон в опалубку заливают порционно двумя методами:

• по периметру опалубки на толщину 50 см, при этом наличие тонких слоёв не допускается;
• отдельными участками на всю высоту опалубочной системы, причем боковой край залитой зоны должен быть скошенным – это необходимо для надежной сцепки отдельных частей.

Как заливать бетон в опалубку:

1. Вёдрами вручную.
2. Прямая подача раствора из бетономешалки.
3. Из лотка миксера, для удобной подачи лоток удлиняется желобами их дерева или металла.

Важно! Для удаления пузырьков воздуха из залитого раствора, его уплотняют лопатами или погружным вибратором. Еще один способ – слой бетона следует проткнуть арматурой (каждые 40 см), далее кувалдой простучать стенки опалубочной конструкции.

Следующий этап – выравнивание поверхности бетона правилом или лопатой. В случае, когда работы по заливке опалубки бетоном прекращены более чем на 24 ч., продолжить бетонирование следует только после полного высыхания ранее залитой смеси.

Процесс сушки бетона

Правильный уход за бетоном сразу после его заливки влияют на качество и срок эксплуатации конструкции. Важно создать условия для равномерного и качественного застывания бетонного раствора, иначе в нём могут появиться трещины по длине и глубине. На этапе сушки бетон становится максимально прочным. Прежде всего требуется укрыть опалубку с бетоном полиэтиленом или другим влагонепроницаемым материалом, а также первые 3 дня поливать бетон водой каждые 4 ч. В последующую неделю – 3 раза в день, при повышенной температуре воздуха увлажнение бетона необходимо чаще. Через 10–11 дней опалубку снимают, а через 4 недели после заливки бетонная поверхность полностью застывает.

Особенности зимней заливки бетона

Бетонирование зимой

Поздней осенью, зимой и ранней весной работы выполняются в случае крайней необходимости. Главное, защитить бетонную смесь от растрескивания, предотвратив в ней замерзание воды. Для ухода за бетоном в зимнее время применяют:

• подогрев ингредиентов во время смешивания раствора;
• тепловые пушки;
• термоматы с инфракрасными лучами;
• противоморозные модификаторы;
• теплоизоляционные материалы: утеплитель или плёнку из поливинилхлорида.

Важно! Опалубка, залитая марочным бетоном, требует дополнительных мер для обогрева, пока бетонная смесь не наберет 50% прочности.

Аренда алюминиевой опалубки

Аренда опалубки перекрытий

Аренда щитовой опалубки

Есть вопросы?

Мы обязательно ответим.

Что такое бетонная опалубка? | Eiffel Trading

Советы и рекомендации

Бетонная опалубка представляет собой форму или раму, которая удерживает влажный бетон (залитый в опалубку) до тех пор, пока он не высохнет и не создаст желаемую структуру, соответствующую целям строительного проекта. Бетонная опалубка может быть временной или постоянной. Когда это временно, его удаляют после затвердевания бетона. Временная опалубка более распространена, чем несъемная. Его можно повторно использовать для других проектов, когда он больше не нужен, что очень удобно для подрядчика. Из-за этого временную опалубку можно перепродать после завершения проекта или повторно использовать на более поздних работах. Временная бетонная опалубка может быть изготовлена ​​из сверхпрочного алюминия, стали, пластика, фанеры или дерева. Несъемная опалубка, которая остается на месте и становится частью конструкции после схватывания бетона, часто изготавливается из пеноматериала.

Процесс использования бетонной опалубки в строительстве иногда называют «опалубкой». Основным преимуществом использования опалубки для бетона является то, что она помогает достичь желаемой формы бетона с высокой степенью точности. Использование опалубки в отличие от других методов укладки бетона является быстрым и эффективным.

Проекты бетонной опалубки

Ниже приведены некоторые типы проектов, в которых используется бетонная опалубка :

• Строительство зданий (жилых, коммерческих, небоскребов, аэропортов, высотных зданий и т. д.)

• Строительство мостов

• Автодорожное строительство

• Строительство путепровода

• Промышленное и энергетическое строительство

• Строительство виадука

• Тоннельное строительство

• Строительство очистных сооружений

• И еще!

Опалубка была жизненно важным компонентом архитектурных проектов с момента ее использования в Древнем Риме для строительства таких памятников, как Пантеон и Колизей. Его долговечность в строительстве обусловлена ​​его полезностью и надежностью.

Стили и типы опалубки

Опалубка поставляется в различных формах, размерах и стилях в соответствии с потребностями отдельных проектов.

Формы колонн, формы коробчатых водопропускных труб и кронштейны свеса моста — все это популярные стили. Помимо того, что они бывают разных стилей, существуют различные типы опалубки, классифицированные в зависимости от их материалов, а также их использования. Ниже приведены некоторые из наиболее популярных видов опалубки:

• Системы инженерной опалубки – Это сборные конструкции с металлическим каркасом (обычно из алюминия или стали). Они быстро монтируются и используются, а после застывания бетона их легко демонтировать. Кроме того, они долговечны, а это значит, что их можно повторно использовать и переназначать для нескольких других проектов.

• Деревянная опалубка – популярный выбор. Установка может занять немного больше времени, чем в случае со стальной или алюминиевой опалубкой, а древесина менее долговечна, поэтому ее нельзя повторно использовать для большого количества проектов без ухудшения состояния до такой степени, что она становится нежизнеспособной.

• Несъемная теплоизоляционная опалубка – это наиболее распространенный тип несъемной опалубки. Как упоминалось ранее, он обычно изготавливается из пенопласта и остается на месте после затвердевания бетона. Преимущество использования такой опалубки заключается в том, что она может улучшить тепловые условия конструкции, т.е. лучше изолировать здание от изменений внешней температуры.

• Пластиковая опалубка – это модульные и взаимосвязанные конструкции, которые можно легко построить по размеру и желаемой форме и демонтировать, когда придет время. Они являются хорошим выбором для проектов массового строительства, требующих низких затрат и простых систем бетонной опалубки.

• Несъемная опалубка – Изготовленная из пластика и легко устанавливаемая на месте, этот тип опалубки часто используется для установки колонн и возведения опор. Это несъемный тип опалубки, который может усилить прочность бетонных конструкций.

Лучший тип опалубки или стиль опалубки для проекта зависит от его конкретных потребностей. В целом, бетонная опалубка является разумным дополнением к многочисленным видам строительных проектов и в обозримом будущем останется одним из основных продуктов в строительной отрасли.

Хотите узнать больше о бетонной опалубке? Прочтите один из наших самых популярных блогов под названием «. Сколько времени нужно ждать, чтобы снять бетонную опалубку?

”

ПОКУПКА И ПРОДАЖА С EIFFEL TRADING

Компания Eiffel Trading была создана, чтобы предоставить подрядчикам платформу для покупки и продажи новых, подержанных и избыточных тяжелых строительных материалов и оборудования. Ассортимент нашего бетонного оборудования варьируется от опалубки для бетона до финишеров мостового настила и все, что между ними. Кроме того, наш перечень материалов включает в себя бывших в употреблении труб из полиэтилена высокой плотности , бывших в употреблении крановых матов , бывших в употреблении барьерных стен и многое другое.

Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, бесплатно создайте объявление о розыске .

Готовы продать подержанное тяжелое оборудование или строительные материалы? Разместите свои продукты сегодня бесплатно на онлайн-рынке Eiffel Trading.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, позвоните нам по телефону 1-800-541-7998 или напишите по электронной почте [email protected] .

Эффективные системы опалубки для бетона — Решения EFCO для опалубки

ПРОЧНОСТЬ И ЭФФЕКТИВНОСТЬ В БЕТОННЫХ КОНСТРУКЦИЯХ

EFCO предлагает широкий ассортимент опалубочных изделий для удовлетворения потребностей подрядчиков во всех сферах бетонного строительства. Наша продукция безопасна, проста в использовании, надежна и долговечна. Они предназначены для придания бетону различных форм, размеров и конфигураций и превосходят ваши ожидания при каждом использовании. Опалубочные решения EFCO обеспечивают самую низкую стоимость монолитного бетона.

УМЕНЬШЕНИЕ ВРЕМЕНИ ЦИКЛА

В EFCO мы уже давно являемся лучшим выбором подрядчиков, стремящихся выполнить работу безопасно, прибыльно и раньше запланированного срока. Наши продукты работают вместе, чтобы создать систему, которая соответствует потребностям вашего проекта, а простая, но эффективная механика наших систем позволяет бригадам быстро научиться собирать и запускать оборудование.

ПОЛНАЯ ПОДДЕРЖКА В ПОЛЕВЫХ УСЛУГАХ

EFCO имеет команду специалистов по формовке бетона, которые помогают подрядчикам в планировании строительной площадки, сборке и циклировании оборудования. Специально обученный использованию нашей продукции, ваш специальный представитель EFCO по выездному обслуживанию находится на месте, помогая вашей бригаде со сборкой на строительной площадке, чтобы правильно начать проект и помочь вам уложиться в бюджет.

СТЕНОВАЯ Опалубка

Большинство проектов имеют различную высоту стен, и EFCO может приспособиться к любой мыслимой ситуации. Независимо от того, есть ли у вас изогнутые стены, прямые стены или и то, и другое в вашем проекте, наши продукты могут удовлетворить ваши потребности.

Изогнутые стены

Независимо от того, имеет ли ваш проект круглые стены, изогнутые стены, резервуары или арки, системы опалубки EFCO Heavy Duty и Handset Radius Formwork подходят для любой мыслимой ситуации. Наши системы просты в использовании и настраиваются в соответствии с потребностями вашего проекта.

HAND-E-FORM®
REDI-RADIUS®

Прямые стены

Независимо от применения, высоты стены или сложности, EFCO предлагает систему опалубки для создания прямых стен любого типа в рамках вашего проекта. Наши системы с прямыми стенками легки и просты в использовании, но оснащены усиленными функциями для безопасного и эффективного выполнения работы.

EFCO LITE®
HAND-E-FORM®
PLATE GIRDER®
E-BEAM & SUPER STUD®

Односторонние стены

Новая односторонняя стеновая ферма® — это решение EFCO, когда вам нужно формировать высокие односторонние заливки стен. Односторонняя стеновая ферма передает давление заливки через опалубку на конфигурацию фермы, а затем на анкеры, установленные в плите или балке.

ОДНОСТОРОННЯЯ СТЕНОВАЯ ФЕРМА®

КОЛОННЫ

Для высотных зданий наши системы формирования колонн могут быть настроены в соответствии с конкретными требованиями. Наши нестандартные решения для колонн и балок очень эффективны и повышают производительность в многоквартирных домах, офисных комплексах, высотных отелях и т. д.

EFCO LITE®
HAND-E-FORM®
PLATE GIRDER®
КРУГЛАЯ КОЛОННА®

Система прыжков

Использование системы прыжков EFCO сводит к минимуму трудозатраты на цикл вертикальных валов. Формы можно зацикливать без необходимости наличия работника на платформе.

НАПРАВЛЯЮЩАЯ СИСТЕМА® (GRS)

Самоподъемная

EFCO предлагает две системы, которые удовлетворяют растущий спрос на независимые решения, которые могут поднимать опалубку и бетононасосы вертикально, не полагаясь на использование крана для повторяющихся вертикальных подъемов.

POWER TOWER®

Самонесущие

Самораскидывающиеся PLATE GIRDER® Система EFCO была разработана с учетом многих ваших требований к опалубке, включая мосты, стадионы, морские работы и электростанции. Наши уникальные характеристики самонавешивания позволяют заливать воздушный бетон без необходимости дорогостоящего и трудоемкого крепления к земле.

ПЛАСТИННАЯ БЕРКА®
SUPER ПЛАСТИННАЯ БЕРКА®

Коробчатая водопропускная труба

Система Box Culvert Traveler требует минимальных трудозатрат для настройки и цикла от настройки к настройке. Положитесь на форму путешественника, чтобы каждый раз создавать большие и гладкие поверхности. Эта система легко обрабатывает несколько бочковых коробок и может быть настроена в соответствии с конкретными требованиями.

Циклическая работа внутри коробки проста и чрезвычайно эффективна. Поскольку все это на колесах, вы просто складываете его, опускаете и катите вперед, все в одной сборке.
