Без качественной опалубки не обходится ни один строительный проект, ведь именно благодаря опалубочной конструкции создается прочная и надежная основа дома. Опалубка — это форма, в которую заливают бетонный раствор, поэтому крайне важно, чтобы все её элементы были качественно собраны, ведь в дальнейшем это повлияет на надежность фундамента, стен, перекрытий и их преждевременного разрушения.

Виды металлической опалубки

Видов опалубки множество, но сегодня мы рассмотрим деревянную и металлическую. Первая утратила свою актуальность в наши дни, так как монолитные элементы, залитые в деревянную структуру, очень быстро повреждается из-за нарушения вентилирования. Более высокий по качеству результат даёт металлическая опалубка. Такую опалубку применяют при возведении объектов различного назначения: от фундамента небольших домов до возведения многоэтажек, используют для перекрытий, стен и прочего.

Опалубка из металла бывает трёх видов: крупнощитовая, мелкощитовая и балочно-ригельная.

1. Балочно-ригельная
   Данная технология используется для монолитных и сборно-монолитных сооружений. Балочно-ригельная конструкция подходит для объектов непростой формы, где задана кривизна изгиба, а также для создания идеальной бетонной поверхности. Этот вид  опалубки совместим с другими опалубочными системами, имеет небольшую массу, а также прост в монтаже.
2. Крупнощитовая
   Эта опалубка имеет большие щиты, на которых дополнительно устанавливаются ребра жесткости (вертикальные и горизонтальные), для того чтобы укрепить и усилить поверхность, после чего она станет более высокой и увесистой. Обычно применяют крупнощитовую опалубку  для бетонирования стен, так как она выдерживает существенную нагрузку. Доборные элементы позволяют возводить  длинную и высокую конструкцию.Сфера использования данной опалубки  –профессиональное строительство, так как при монтаже используется специальная техника.
3. Мелкощитовая
   Металлическую опалубку со щитами небольшого размера применяют в профессиональном и в индивидуальном строительстве. После застывания бетона такая система легко разбирается, поэтому ее обычно используют при заливке фундамента. Мелкощитовая опалубка является универсальным решением, ее также используют для строительства различных бытовых построек и элементов практически любых форм. Она позволяет выполнять монтаж самостоятельно, без привлечения спецтехники, применяется многократно на разных участках, что делает ее быстро окупаемой и приносящей прибыль.

Виды металлической опалубки по материалу и технологии производства

Металлическая опалубка всегда состоит из металлического каркаса, внутри которого встроена фанера. Каркасы щитов выполняют из стального либо алюминиевого профиля. У каждого из них есть свои плюсы и минусы.

Алюминиевая опалубка

Такая опалубка имеет свои плюсы, из которых стоит отметить ее легкость в сравнении со стальной, хотя вес у нее существенный: 100 кг (1 метр весит около 35 кг).

Алюминий не требует покраски и может быть смонтирован в ручную.

Из минусов: высокая деформация профиля, для ремонта поврежденной части используется среда защитного газа, а такая сварка имеется не на каждом производстве.

Стальная опалубка

Является более крепкой и пригодной к ремонту, что является ее безусловным преимуществом. Но так как она тяжелая, при монтаже используется грузоподъемный механизм.

Этапы производства металлической опалубки:

1. Заготовка деталей;
2. Сварка каркаса;
3. Защита от коррозии;
4. Сборка щита;

В периметр каркаса вварены трубки, которые соединяют щиты, а внутрь контура щита вставлены ригеля, для того, чтобы усилить каркас, а также зафиксировать фанеру. Последовательно все детали свариваются и защищаются от окалины. После окрашивания фанерную палубу крепят на каркас, а последним этапом становится герметизация зазоров.


Отличие металлической опалубки от деревянной

Опалубка из древесины бывает из ПВХ, фанер и досок и является самым бюджетным вариантом. Дерево хорошо впитывает влагу, поэтому важно, чтобы с ней работали профессионалы и не допускали влажность более 20%.

Существует два вида деревянной опалубки: съемный и несъемный. Первый вид устанавливается на время застывания бетона, а далее демонтируется. Второй не предполагает демонтаж и обычно применяется в частном строительстве, а также помогает в тепло- и гидроизоляции фундамента.

Из плюсов деревянной опалубки стоит выделить:

• бюджетный по цене материал;
• простой монтаж;
• отсутствует потребность в спецтехнике;
• дополнительная защита фундамента;


Металлическую опалубку применяют при возведении многоэтажного и малоэтажного жилья, для заливки фундамента, перекрытий, колонн, стен.

Если сравнивать с деревянной опалубкой, металлическая имеет ряд преимуществ:

• гладкая рабочая поверхность, что делает застывший бетон идеально ровным и не требует дальнейшей обработки;
• простая сборка и демонтаж, с которой справятся даже начинающие строители;
• высокая надежность, благодаря использованию специальных прочных замков;
• экономичность. При условии сотни циклов работы и своевременном ремонте, такая опалубка служит гораздо дольше и снижает строительный бюджет.

Монтаж металлической опалубки

Сборка металлической опалубки требует правильного монтажа, ведь при соблюдении правил и наличии опыта у строителей получается  монолитные объекты самого высокого качества.


Следует выделить самые важные этапы монтажа:

• доставка материалов на объект и подготовка площадки;
• временный крепеж элементов опалубки и  выверка в горизонтальной и вертикальной плоскостях;
• жёсткий крепеж с помощью специальных крепежей;
• укладка армирующих элементов;

Монтаж металлической опалубки занимает гораздо меньше времени, чем деревянная.

Щитовая опалубка

Опалубка для фундамента: деревянная лучше металлической

Главным элементом конструкции опалубки для заливки фундамента являются каркасные линейные щиты площадью до 2 кв. м., весом от 12 кг. Высота щита от одного до полутора метров, ширина от 30 до 90 см. Щиты соединяются в замок ударным или клиновым зажимом, благодаря перфорации это можно делать со всех сторон, упрощая монтажные работы. Ребра жесткости повышают сопротивляемость нагрузкам, окончательно противостоять давлению бетона призваны поддерживающие элементы. Щиты формируют конструкцию опалубки любых габаритов, рекомендуемый шаг высоты 250 мм.

Лицевая сторона конструкции выполняется из ламинированной водостойкой фанеры, обеспечивающей ровную поверхность фундамента. Комплектующие элементы – перфорированные стальные внутренние, внешние, шарнирные углы, Т-образные соединения помогают создавать ленточные, ступенчатые фундаменты любой сложности. Легкий вес стальных щитов, наличие ручек для переноса, удобные размеры, широкая модульная сетка позволяют осуществлять сборку опалубки вручную одному-двум рабочим без привлечения крановых механизмов.

Мелкощитовая опалубка:

Наименование	Размеры	Ед. изм	Вес
Щит линейный	300 х 1200 мм	шт	18 кг
	400 х 1500 мм	шт	24 кг
Шарнирный угловой щит	0.2×0.2×1.2м 0.2×0.2×1.5м	шт	—
Угол внутренний	200х200х1200 мм 200х200х1500 мм	шт	—
Угол наружный	63,5х63,5х1200 мм 63,5х63,5х1500 мм	шт	—
Тяга для выравнивания	—	шт	—
Клиновый зажим	—	шт	—
Крюк соединительный (для труб)	—	шт	—

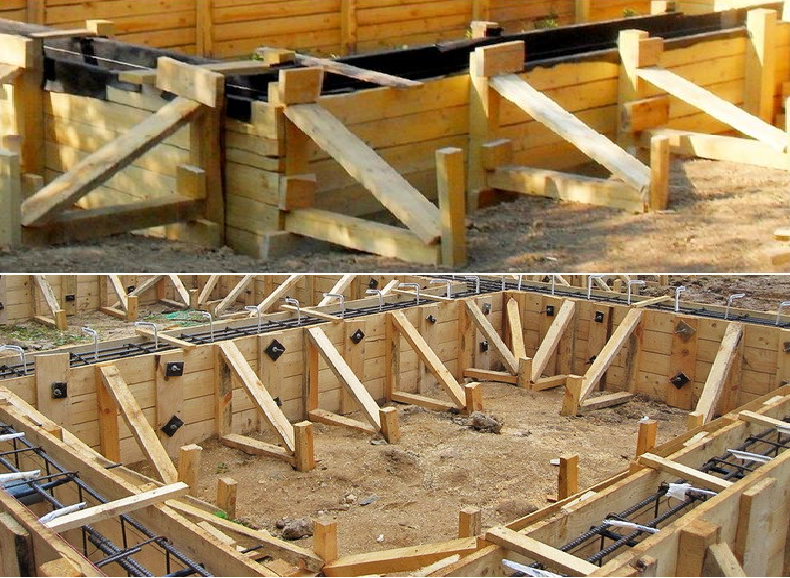

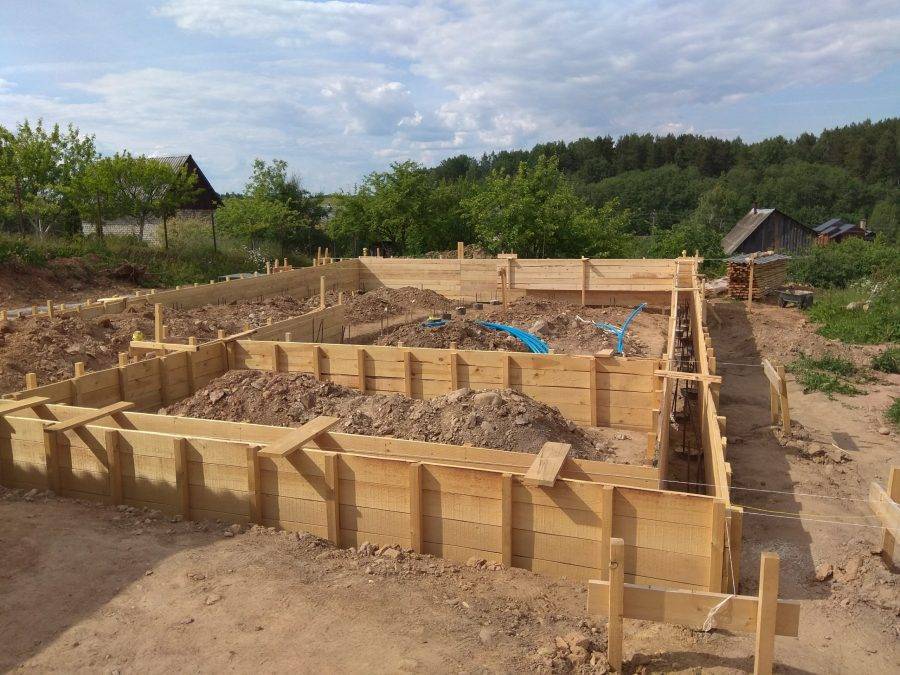

Опалубка для фундамента возводится в форме деревянного короба с разной длиной, который изготавливается сообразно периметру здания и заполняется с помощью бетонного раствора. По мере схватывания бетона опалубка для фундамента подлежит разборке. Основная функция, которой служит опалубка для фундамента — это придать заливаемой конструкции проектируемые формы и размеры.

В настоящее время деревообрабатывающие предприятия выпускают опалубку рассчитывая на ее многократное использование на разных объектах.

Опалубка для фундамента — особые требования

Деревянные заготовки и их поверхности должны отвечать определенным требованиям: гладкую структуру, не иметь щели, с плотным прилеганием между собой, чтобы растворная масса не смогла вытекать из короба. Материальная часть опалубки для фундамента изготавливается из хвойной и лиственной древесины.

Часто используются виды переставной сборно-разборной опалубки, которая имеет в своей основе мелкие щиты, на изготовление которых идет фанера, сталь, древесина, синтетические материалы или их комбинации. Щиты укреплены с помощью специальных замков, поэтому становится возможной сборка формы под бетон для разнообразных конфигураций фундаментов.

Деревянная опалубка для фундамента практичнее

Практика показывает, что деревянная опалубка для фундамента весит меньше, чем опалубка металлическая и имеет большую степень сцепления с бетонной смесью. Однако она более гигроскопична, имеет свойство деформироваться. Для возведения индивидуального жилья с ленточным фундаментом и перекрытиями целесообразно использование щитовой опалубки. Еще более широким становится ее использование при проведении монолитного и многоэтажного строительства и для создания несущей стены. Нередко при заливке сложной конструкции приготовленная опалубка для фундамента комбинируется с помощью разнообразных элементов, сооружающимися непосредственно на рабочем месте. Если участок не очень сложный, возможна опалубка для фундамента из готовых щитов. Если нет такой возможности, конструкция может быть сооружена из фанерных деталей или брусьев. Когда необходимо бетонировать замкнутые ячейки в небольших пролетах, применяется комплекс блочной опалубки из металлической рамы, которая закрепляется жестким способом.

Опалубка — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 09 января 2023

См. вся история

Содержимое 1 Что такое опалубка? 2 Технические характеристики опалубки 3 Типы опалубки 3.1 Балочная опалубка 3.2 Опалубка для колонн 3.3 Пластиковая опалубка 4 Статьи по теме Проектирование зданий 5 Внешние ссылки

Термин « опалубка » относится к временной форме, в которую заливают бетон и формуют, чтобы он мог принять требуемую форму. Традиционный 9Опалубка 0043 изготавливается с использованием деревянной опалубки, но также может быть изготовлена ​​из стали, стеклопластика, фанеры и других материалов.

Опалубка является наиболее распространенным типом опалубки , изготавливаемой на месте с использованием древесины и фанеры. Для опалубки необходим специальный сорт фанеры, так как она должна быть водостойкой. Опалубку относительно легко изготовить, хотя для больших конструкций или сложных форм это может занять много времени. Этот тип временного 9Опалубка 0043 используется, когда затраты на рабочую силу ниже, чем стоимость изготовления многоразовой опалубки из таких материалов, как сталь или пластик.

Как опалубка, так и другие виды опалубки должны поддерживаться опалубкой. К ложным конструкциям относятся столбы, стабилизаторы и другие опоры, удерживающие опалубку или опалубку на месте по мере высыхания бетона. Для получения дополнительной информации см. Ложная работа.

Когда бетон наберет достаточную прочность, опалубку можно разбить (снять). Минимальное значение 5 Н/мм2 рекомендуется во всех случаях при распалубке вертикальной опалубки , чтобы не повредить бетон в процессе.

Высокое качество изготовления и контроль необходимы для обеспечения высокого стандарта и внешнего вида полученной бетонной конструкции, особенно там, где бетон остается видимым в готовой конструкции.

При выборе опалубки важными факторами являются тип бетона и температура заливки, так как они оба влияют на оказываемое давление. 9Опалубка 0043 стороны должны выдерживать гидростатическое давление влажного бетона, которое снизится до нуля в течение нескольких часов в зависимости от скорости схватывания и отверждения. Основание или софит опалубки должны выдерживать первоначальную статическую нагрузку влажного бетона и статическую нагрузку сухого затвердевшего бетона.

Опалубка должна быть:

• Достаточно прочный, чтобы выдерживать постоянные и временные нагрузки.
• Способен сохранять свою форму благодаря эффективному подпиранию и распоркам по горизонтали и вертикали.
• Предназначен для предотвращения утечки цементного раствора, с герметичными швами.
• Возможность снятия в различных частях без повреждения бетона.
• Подходит для повторного использования.
• Установите точно на нужную линию.
• Максимально легкий.
• Устойчив к деформации и деформации.
• На прочном основании.

Ниже описаны различные типы опалубки .

9№ 0002 Опалубка для балок представляет собой трехсторонний короб, который поддерживается и подпирается в правильном положении и на нужном уровне. Время снятия опалубки зависит от температуры воздуха, влажности и последующей скорости отверждения. Типичное время розжига следующее (при температуре воздуха 7-16 ºC):
• Стороны луча: 9-12 часов.
• Балочные перекрытия: 8-14 дней.
• Балочные опоры: 15-21 день.

Состоит из вертикальной формы нужной формы и размера для заливки колонны. Как средство сохранения опалубка толщина материала до минимума, горизонтальные стальные или деревянные зажимы (или хомуты) используются в одинаковых центрах для пакетной заливки и в разных центрах для заливки, которая выполняется за одну заливку.

Головку колонны опалубки можно использовать для поддержки балки опалубки , но, хотя это обеспечивает хорошее боковое крепление сверху, это может усложнить опалубку . В качестве альтернативы колонна может быть отлита к нижней стороне балок. Позже воротник из 9Опалубка 0043 может быть зажата вокруг литой колонны для завершения заливки и поддержки входящей балки опалубки .

[править] Пластиковая

опалубка

Многоразовая пластиковая опалубка обычно используется для быстрой заливки бетона. Опалубка собирается либо из замковых панелей, либо из модульной системы и используется для относительно простых бетонных конструкций. Она не так универсальна, как деревянная опалубка из-за требований к предварительному изготовлению и лучше всего подходит для повторяющихся конструкций с низкой стоимостью, таких как схемы массового жилья.

Несъемная конструкционная опалубка обычно собирается на месте с использованием предварительно изготовленного пластика, армированного волокном. Он используется для бетонных колонн и опор и остается на месте, действуя как постоянная осевая арматура и арматура на сдвиг для элемента конструкции. Он также обеспечивает устойчивость к воздействию окружающей среды как для бетона, так и для арматурных стержней.

Для поддержки вертикальной опалубки во время застывания бетона используются запатентованные системы, состоящие из ряда труб и стяжек.

• Строительный бетон.
• Кессон.
• Цемент.
• Коффердам.
• Бетон.
• Крановые опоры.
• Различия между прыгающими и скользящими опалубочными системами.
• Фальшивка.
• Фанера.
• Арматура.
• Железобетон.
• Леса.
• Крепление.
• Затвор.
• Бланк бланка.
• Временные работы.
• Траншейный ящик.
• Траншейная опора.
• BS5975:2008 + A1: 2001 Свод практических правил для процедур временных работ и расчета допустимых напряжений для фальшивых работ (BSI 2011).
