Не знаю как Вам, а мне никогда не нравилось работать и вычислять ёмкости конденсаторов. Больше всего раздражало  наличие в исходных  данных, ёмкостей в разных номиналах, в пикофарадах, в нанофарадах, микрофарадах.  Их приходилось переводить в Фарады,  что влекло за собой глупейшие ошибки в расчетах.

Конденсатор — в принципе это любая конструкция, которая может сохранять накопленный электрический потенциал

.  Если же эта конструкция, не только хранит электроэнергию, но и генерирует её, то это уже источник электропитания и никак  не конденсатор.

Конструкция конденсаторов может быть любой, но чаще всего в практике используется плоский конденсатор, состоящий из двух проводящих пластин, между которыми находится какой либо диэлектрик.  Это связано с тем, что расчет ёмкости такого конденсатора ведется по известной формуле и простотой его создания. Свернув такой плоский конденсатор в рулон, мы получаем, что при фактическом скромном размере  «рулона», там находится плоский конденсатор, длиной в десятки сантиметров и обладающий повышенной ёмкостью.

Емкости конденсаторов некоторых форм известны, и мы дальше их рассмотрим.

Но хотелось бы заметить, что на наш взгляд, потенциал  развития  конденсаторов до  конца не завершен. Ведь форма конструкции какого либо конденсатора может быть любая, материалы из которого сделаны обкладки или диэлектрический слой  тоже могут быть любыми в пределах таблицы Менделеева. Единственная сложность, это невозможность теоретически просчитать потенциальную ёмкость, новосозданного (другой конструкции) конденсатора. Это усложняет нахождение самой лучшей конструкции конденсатора.

Есть хорошая книга по рассмотрению электрической ёмкости различных фигур. Для любопытных рекомендую поискать на просторах Интернета: Расчет электрической ёмкости в авторстве Ю.Я.Иоселль 1981 года

Данный бот рассчитывает параметры типовых форм конденсаторов. Отличие от других калькуляторов, присутствующих в интернете, это возможность задавать параметры, которые Вам известны, для того что бы рассчитать остальные.

И последнее нововведение, которое вы можете использовать. Вам не обязательно придется переводить заданные данные в  метры, фарады и т.д. Достаточно обозначить размерность данных.

Например, если ёмкость известна и равно 100 пикофарад, то боту можно так и написать c=100пикофарад или с=100пФ, бот сам  переведет в Фарады.

Результат, тоже будет выдан оптимально визуальному восприятию пользователя.

Это стало возможно с созданием бота Система единиц измерения онлайн

Плоский конденсатор. Параметры

Ёмкость плоского конденсатора
Относительная диэлектрическая проницаемость
Площадь одной из обкладок конденсатора
Расстояние между обкладками
Полученные характеристики плоского конденсатора

Самая простая и самая распространенная конструкция конденсатора это два плоских проводника разделенных тонким слоем диэлектрика ( то есть материала не проводящего электрический ток).



Ёмкость такого сооружения определяется следующей формулой.



где ε0 = 8,85.10-12 Ф/м — абсолютная диэлектрическая проницаемость

Если же конденсатор состоит не из пары пластин, а каого то

n-ого количества плоских пластин то ёмкость такого «слоёного» конденсатора составит

Еще интереснее выглядит формуа такого «слоёного» конденсатора,  если в слоях находятся разные диэлектрики , разной толщины d



S- площадь одной из обкладок конденсатора ( предполагаем что другая обкладка имеет такую же площадь)

d- расстояние между обкладками

С- ёмкость конденсатора

Рассмотрим примеры

Задача: Ёмкость плоского конденсатора 350 нанофарад, расстояние между обкладками 1 миллиметр, и заполнено воздухом. Определить какова площадь обкладок?

Сообщаем боту что нам известно: C=350нФ, d=1мм. Так как у воздуха диэлектрическая проницаемость 1.00059 то e=1.00059. Поле площадь очистим, так именно его мы будем определять

Получаем  вот такой ответ

Полученные характеристики плоского конденсатора

d = 1 милиметр
e = 1.00059
C = 350 нанофарад
S = 39.524703024086 м2



Ответ, площадь обкладок конденсатора при таких значениях должна составлять почти 40 квадратных метров.

Цилиндрический  КОНДЕНСАТОР

Ёмкость цилиндрического  конденсатора
Относительная диэлектрическая проницаемость
Радиус внутренней обкладки
Радиус внешней обкладки
Длина цилиндрического конденсатора



Полученные характеристики цилиндрического конденсатора

Цилиндрический конденсатор представляет в простейшем случае две трубки разного диаметра вложенных друг в друга. разделенных диэлетриком



Иногда может получится так, что ёмкость цилиндрического конденсатора станет отрицательной величиной. Ничего страшного, это лишь говорит о том что Вы перепутали радиусы внешней и внутренней оболочки местами.



  • Расчет понижающего конденсатора >>
Поиск по сайту
  • Русский и английский алфавит в одну строку
  • Часовая и минутная стрелка онлайн.Угол между ними.
  • Массовая доля химического вещества онлайн
  • Декoдировать текст \u0xxx онлайн
  • Универсальный калькулятор комплексных чисел онлайн
  • Перемешать буквы в тексте онлайн
  • Частотный анализ текста онлайн
  • Поворот точек на произвольный угол онлайн
  • Обратный и дополнительный код числа онлайн
  • Площадь многоугольника по координатам онлайн
  • Остаток числа в степени по модулю
  • Расчет пропорций и соотношений
  • Как перевести градусы в минуты и секунды
  • Расчет процентов онлайн
  • Поиск объекта по географическим координатам
  • Растворимость металлов в различных жидкостях
  • DameWare Mini Control. Настройка.
  • Время восхода и захода Солнца и Луны для местности
  • Калькулятор географических координат
  • Расчет значения функции Эйлера
  • Перевод числа в код Грея и обратно
  • Теория графов. Матрица смежности онлайн
  • Произвольный треугольник по заданным параметрам
  • НОД двух многочленов. Greatest Common Factor (GCF)
  • Географические координаты любых городов мира
  • Площадь пересечения окружностей на плоскости
  • Онлайн определение эквивалентного сопротивления
  • Непрерывные, цепные дроби онлайн
  • Сообщество животных. Кто как называется?
  • Проекция точки на плоскость онлайн
  • Из показательной в алгебраическую. Подробно
  • Калькулятор онлайн расчета количества рабочих дней
  • Расчет заряда и разряда конденсатора через сопротивление
  • Система комплексных линейных уравнений
  • Расчет понижающего конденсатора
  • Построить ненаправленный граф по матрице
  • Месторождения золота и его спутники
  • Определение формулы касательной к окружности
  • Дата выхода на работу из отпуска, декрета онлайн
  • Каноническое уравнение гиперболы по двум точкам
Онлайн расчеты
Подписаться письмом

Калькулятор расчета емкости конденсатора — онлайн

Основной функцией каждого конденсатора является накопление электрического заряда и его одномоментная отдача в нужное время. Данные приборы используются во многих электрических схемах, существенно улучшая качество их работы. Для правильного выбора и оптимизации данных устройств используйте онлайн калькулятор расчета емкости конденсатора. Достаточно ввести в таблицу исходные данные, чтобы получить определенные результаты.

Как рассчитать емкость конденсатора

Расчеты, производимые с помощью онлайн калькулятора, позволяют вычислить емкость конденсатора в течение нескольких секунд. Кроме этого параметра, можно определить показатели заряда, мощности, тока, энергии и прочих качеств конденсатора, необходимых в конкретном устройстве.

Наиболее часто встречаются электролитические конденсаторы, применяемые в схеме асинхронного электродвигателя. Конструкции этих устройств могут быть полярными или неполярными. В первом случае отмечается более высокая емкость, поэтому перед подключением конденсатора к двигателю, необходимо в обязательном порядке выполнить расчеты. С помощью проводимых вычислений устанавливается необходимая емкость, соответствующая конкретному двигателю.

Особое значение придается дополнительным расчетам при эксплуатации трехфазных электродвигателей. В обычном режиме конденсатор функционирует нормально, однако при включении в однофазную сеть, его емкость заметно снижается. Это приводит к увеличению частоты вращения вала. Предварительные расчеты и правильное подключение позволяют избежать подобных ситуаций.

При запуске асинхронного двигателя, работающего от напряжения 220 вольт, требуется конденсатор с высокой емкостью. В связи с этим, невозможно обойтись без проведения расчетов с помощью онлайн калькулятора. Проведение расчетов полностью зависит от способа соединения обмоток электродвигателя. Данное соединение может быть выполнено двумя способами – звездой и треугольником. В первом случае применяется формула Ср=2800хI/U, а для второго случая используется немного измененная формула Ср=4800хI/U.

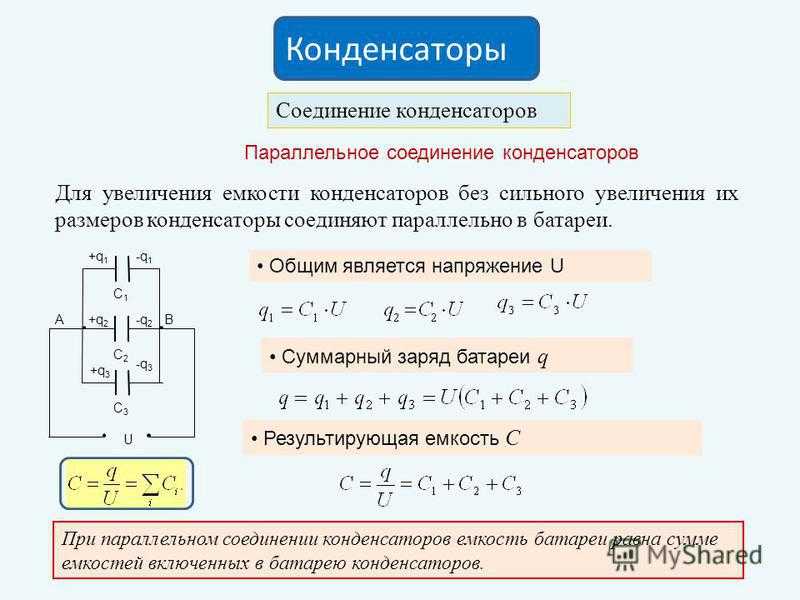

Следует учитывать, что в цепочке соединенных конденсаторов емкость пускового устройства должна быть примерно в три раза выше, чем в рабочем приборе. Для расчета применяется формула Сп=2.5хСр, в которой Сп и Ср являются соответственно пусковым и рабочим конденсатором.

Методика расчета заряда конденсатора

В начальной стадии заряд любого прибора имеет нулевое значение. После подключения к гальваническому элементу или другому источнику постоянного тока происходит зарядка конденсатора.

В таблицу калькулятора вводятся такие данные, как значение ЭДС источника тока в вольтах, сопротивление, измеряемое в омах, емкость прибора в микрофарадах и время зарядки в миллисекундах. В результате вычислений появляются точные данные, характеризующие заряд конкретного конденсатора и определяющие его оптимальное использование в той или иной схеме.

Система запуска асинхронного двигателя: устройство и принцип работы, схема,

Соединение типа звезда и треугольник для электродвигателей при помощи колодки для электродвигателей

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Как проверить конденсатор мультиметром: пошаговая инструкция

Подключение электродвигателя: схемы, проверка, видео

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Простые формулы конденсатора для накопления энергии

У вас есть конденсатор или вам нужно выбрать его, вы хотите рассчитать кое-что о нем с точки зрения использования его для хранения/передачи энергии (в отличие от фильтрации), вы хотели бы просто знать немного больше, чем онлайн-калькулятор, но не намного больше, потому что математика заставляет ваш мозг болеть. Эта страница для вас.

ln() (Natural Log) часто появляется в уравнениях, натуральный log является обратным преобразованию e в степень чего-либо (то есть ln(e x ) = x ), в электронных таблицах это функция «ln()», в коде (например, C/C++ [Arduino!]) это обычно функция «log()».
Все формулы предполагают «идеальный» конденсатор, не учитываются ESR или другие неидеальные характеристики. Этого достаточно, чтобы вы оказались на стадионе.
Вы можете изменить поля в каждом разделе, чтобы сделать свой собственный расчет.

Помните, что напряжение питания для зарядки конденсатора не должно превышать максимальное номинальное напряжение конденсатора (в общих чертах).

У меня есть неизвестный конденсатор, известный резистор и секундомер, рассчитайте емкость.

C = (0 — Секунды) / R / ln(1-(VCharged/VSupply))

Где Секунды — количество секунд, за которые взимается плата; R — сопротивление в Омах; VCharged — напряжение конденсатора в секундах; VSupply – напряжение питания.

Вам не нужно полностью заряжать конденсатор, чтобы измерить его, если вы начинаете с разряженного состояния, измеряете период зарядки и записываете напряжение, достигнутое за этот период, вы можете выполнить расчет, но чем дольше (медленнее) вы тем более точным будет ваш результат, потому что ваши ошибки и т. д. будут иметь меньшее значение. Когда наименьшая цифра на вашем измерителе, измеряющем напряжение на конденсаторе, меняется раз в секунду, это было бы разумным моментом для остановки. Имейте также в виду, что конденсаторы имеют заведомо большой допуск (+/- 30% вполне нормально для некоторых типов конденсаторов).

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Конденсатор начинает разряжаться, через 60 секунд конденсатор измеряет 4,5В.

(0 — 60) / 5 / ln(1-(4,5/5)) = 5,2F

Сколько ампер-часов (Ач) в этом конденсаторе?

Ah = ( C * ( VCharged — VDepleted ) ) / 3600

Где VCharged — напряжение заряда конденсатора, VDepleted — напряжение опорожнения, а C — емкость.

Здесь вы можете видеть, что если вы используете конденсатор для замены батареи, вам действительно нужно подключить его к преобразователю постоянного тока с подходящим диапазоном входного напряжения, чтобы вы могли разрядить конденсатор до очень низкого напряжения. Возьмем наш пример выше, если вместо напряжения отсечки 3,3 В у нас будет напряжение отсечки 0,5 В, мы получим 10 мАч вместо ничтожных 2,5 мАч.

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Конденсатор 10Ф, который был заряжен до 4,2В, разряжен до 3,3В, сколько мАч?

( 10 * ( 4,2 — 3,3 ) ) / 3600 = 0,0025 Ач = 2,5 мАч

Сколько ватт-часов (Втч) в этом конденсаторе?

Втч = ( VCharged 2 — VDepleted 2 ) / (7200 / C)

Здесь видно, что если вы используете конденсатор для замены батареи, вам действительно нужно запустить его в повышающий преобразователь с подходящим диапазоном входного напряжения, чтобы вы могли разрядить конденсатор до очень низкого напряжения, взяв наш пример выше, если вместо напряжения отсечки 3,3 В у нас было бы напряжение отсечки 0,5 В, вместо этого мы получили бы 0,024 Втч. ничтожного 0,009Wh

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Конденсатор 10Ф, который был заряжен до 4,2В, разряжен до 3,3В, сколько Втч?

((4,2 2 ) – (3,3 2 )) / (7200 / 10) = 0,009375 Втч

Сколько времени потребуется, чтобы зарядить этот конденсатор через постоянное сопротивление?

Секунды = 0 — (R * C * ln(1 — (VCharged/VSupply)))

Где VCharged — напряжение, измеренное на конденсаторе, VSupply — напряжение питания, C — емкость в фарадах, а R — резистор в Омах.

VCharged должно быть ниже VSupply — помните, чем больше заряжается конденсатор, тем выше его сопротивление зарядке, оно никогда не может сравняться с напряжением питания, даже если оно неизмеримо меньше, оно всегда меньше.

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Конденсатор 10Ф последовательно подключен к резистору 5 Ом, подключенному к источнику питания 5В. Сколько времени потребуется, чтобы конденсатор зарядился до 4,999В?

0 — ( 5 * 10 * ln(1-(4,999/5)) = 426 Секунд.

Сколько времени потребуется, чтобы разрядить этот конденсатор через постоянное сопротивление?


Секунды = 0 — (R * C * ln(VDepleted/VCharged))

Где VCharged — начальное напряжение конденсатора, VDepleted — конечное напряжение, которое вы определите как пустое, R — сопротивление, C — емкость.0003

VDepleted должен быть больше нуля — помните, что ваша схема реального мира, вероятно, не может ничего сделать с чем-либо, даже отдаленно близким к нулю.

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Конденсатор 10Ф разряжается с 5В до 0,8В через резистор 5 Ом, сколько времени это занимает?

0 — ( 5 * 10 * ln( 0,8/5)) = 91,6 секунды

Сколько времени потребуется для зарядки/разрядки этого конденсатора постоянным током?

Секунды = ( C * (VCharged — VDepleted)) / Ампер

Где C в фарадах, VCharged — начальное напряжение на конденсаторе, VDepleted — конечное напряжение разряда, а Amps — ток в амперах . Для постоянного тока формула одинакова, независимо от того, разряжаете вы или заряжаете, важна разница напряжения, насколько напряжение должно подняться или упасть.

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Конденсатор 10Ф разряжается с 5В до 4В при постоянном токе 500мА, сколько времени это занимает?

(10 * (5 — 4)) / 0,5 = 20 секунд (расчет)

Сколько времени потребуется для зарядки/разрядки этого конденсатора при постоянной мощности (Вт)?

Секунды = 0,5 * C * ( (VCharged 2 — VDepleted 2 ) / Watts )

Где C в фарадах, VS — начальное напряжение на конденсаторе, VC — напряжение окончания разряда , а P — мощность разряда в ваттах

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Конденсатор 10Ф разряжается с 5В до 4В при постоянной мощности 2Вт, сколько времени это занимает?

0,5 * 10 * ((5 2 — 4 2 ) / 2 ) = 22,5 секунды

У меня есть батарея/ячейка емкостью несколько ампер-часов, какой емкости мне нужно, чтобы заменить ее напрямую?

C = (Ач * 3600) / (VCharged — VDepleted)

Наивно мы можем предположить, что VCharged равно номинальному напряжению вашей батареи, а VDepleted равно нулю, или, что более практично, VCharged — это максимальный уровень заряда вашей батареи, а VDepleted — это минимальное напряжение, которое может использовать ваша схема.

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Щелочная батарея емкостью 1250 мАч с полным напряжением 1,5 В и пустым напряжением 0,8 В должна быть заменена конденсатором, какой емкости он должен быть?

(1,25 * 3600) / (1,5 — 0,8) = 6428 F

Очевидно, что это нецелесообразно, поэтому см. следующий раздел… емкость мне нужно заменить его, если я использую преобразователь постоянного тока?

C = 7200 / ((VCharged 2 — VDepleted 2 ) / ((Ah * VBattery) / 0,75 ))

0,75 — это (наихудший случай) КПД преобразователя постоянного тока в постоянный, VCharged — напряжение заряженного конденсатора, VDepleted — наименьшее напряжение конденсатора, с которым может работать ваш преобразователь постоянного тока.

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Щелочная батарея емкостью 1250 мАч с номинальным напряжением 1,5 В должна быть заменена конденсатором (батареей), который заряжается до 10,8 В и управляется понижающим преобразователем, который принимает входное напряжение до 1,6 В.

7200/((10,8 2 -1,6 2 )/((1,25*1,5)/0,75)) = 157F

Я хочу получить x ампер за t секунд, какая емкость мне нужна?

C = (Amps * Seconds) / (VCharged — VDepleted)

Где C — требуемая емкость, Amps — требуемый ток, VCharged — начальное напряжение, до которого вы зарядили конденсатор, а VDepleted — минимальное напряжение, которое вы будет развлекать. Помните, как только вы получаете ток от конденсатора, его напряжение падает, вот как это работает, поэтому вы не можете просто сказать: «Я хочу 1 ампер на X вольт», вы должны сказать, что я буду потреблять ампер и может сделать это между этим и этим напряжением.

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Вы хотите получить 500 мА от конденсатора, заряженного до 12 В, в течение 5 секунд, после чего конденсатор будет измерять 9 В. Какого размера должен быть конденсатор?

(0,5 * 5) / (12 — 9) = 0,83F

Я хочу рисовать x Вт за t секунд, какая емкость мне нужна?

C = (Секунды * 2) / ((VCharged 2 — VDepleted 2 ) / Watts )

Где C — емкость, Watts — мощность в ваттах, VCharged — начальное напряжение, до которого вы зарядили конденсатор, а VDepleted — минимальное напряжение, которое вы можете поддерживать. Помните, что как только вы получаете ток от конденсатора, его напряжение падает, вот как это работает, поэтому вы не можете просто сказать: «Я хочу 1 ватт на X вольт», вы должны сказать, что я потребую 1 ватт и может сделать это между этим и этим напряжением.

Вы можете использовать поля в примере, чтобы выполнить свои собственные расчеты, изменить числа, чтобы увидеть, как все работает.

Пример

Вы хотите подать 10 Вт в течение 5 секунд от конденсатора, первоначально заряженного до 12 В, а затем измеряющего 9 В, насколько большим должен быть конденсатор?

(5 * 2) / ((12 2 — 9 2 ) / 10 ) = 1,6F

Как вы пришли к этой формуле?

В представленной формуле нет ничего особенного, одна хорошая ссылка для упрощения — это документ от ELNA, производителя суперконденсаторов, в котором рассматриваются основные уравнения для постоянного тока, мощности и сопротивления разряда.

Electronics-Tutorials.ws предоставляет разряд постоянного сопротивления, а заряд постоянного сопротивления также задается там посредством Vc = Vs(1-e -t/RC ), которым можно манипулировать, чтобы найти t (см. Видео ниже ).

Это видео от Пола Уэсли Льюиса помогло моему мозгу, лишенному математики, начать управлять манипуляциями.

Следующие онлайн-калькуляторы были полезны для подтверждения моей работы. Обязательный расчет, Circuits. dk, bitluni.net (ВНИМАНИЕ, расчет Втч на сайте bitluni неверен, если у вас минимальное напряжение> 0)

Из этих уравнений и ресурсов получается следующее.

Расчет для ампер-часов

Начните с данной формулы для разряда постоянным током, установите t = 3600 секунд и решите, что I равно количеству ампер, которое требуется для разрядки конденсатора за это время и, следовательно, ампер-часам

секунды = (C * (VCharged — VDepleted)) / I

3600 = (C * (VCharged — VDepleted)) / I

I * 3600 = ( C * (VCharged — VDepleted))

I  = ( C * (VCharged — VDepleted))  / 3600

(I = Ах)

Вычисление для ватт-часов

Это выводится из формулы для разряда постоянной мощности, где t = 3600 секунд, решенных для P, равного количеству ватт, необходимых для разрядки конденсатора за это время и, следовательно, ватт-часов.

Секунды = 0,5 * C * ((VCharged 2  — VDepleted 2 )/P)

3600 = ( (VCharged 2  — VDepleted 2 ) / P ) * C * 0,5

3600/0,5 = ( (VCharged 2  — VDepleted 2 ) / P ) * C

7200 = ( (VCharged 2  — VDepleted 2 ) / P ) * C

7200 / C = (VCharged 2  — VDepleted 2 ) / P

P*(7200 / C)= (VCharged 2  — VDepleted 2 )

P = (VCharged 2  — VDepleted 2 ) / (7200/C)

(П = Втч)

Вывод для эквивалента батареи в ампер-часах

Это просто решение уравнения ампер-часов для емкости

Ач = ( C * (VCharged — VDepleted))  / 3600

Ач* 3600 = C *  (VCharged — VDepleted)

(Ач * 3600) / (VCharged — VDepleted) = C

Вычисление для эквивалента аккумуляторной батареи в ампер-часах с преобразователем постоянного тока

Мы используем уравнение для ватт-часов, полученное выше, заменяя ватт-часы данными Ач и эквивалентным напряжением батареи, скорректированными на эффективность 75% для повышающего преобразователя.

Втч = (VCharged 2  — VDepleted 2 ) / (7200/C)

( (Ач * VBattery) / 0,75 ) = (VCharged 2  — VDepleted 2 ) / (7200/C)

7200/C = (VCharged 2  — VDepleted 2 ) / (A·ч * VBattery)

7200  = C *  ((VCharged 2  — VDepleted 2 ) / ( Ah * VBattery ))

7200 /  ((VCharged 2  — VDepleted 2 )/ ( Ah * VBattery)) = C

Вывод для чертежа X ампер для T секунд

Простое решение приведенного уравнения постоянного тока, решение для C

секунды = (C * (VCharged — VDepleted)) / I

секунды * I =  C * (VCharged — VDepleted)

(Секунды * I) / (VCharged — VDepleted) = C

Вывод для чертежа X Вт за T секунд

Простое решение приведенного уравнения постоянной мощности, решение для C

Секунды = 0,5 * C * ((VCharged 2  — VDepleted 2 )/P)

секунды = C * ((VCharged 2  — VDepleted 2 ) / P ) * 0,5

Секунды * 2 = C * ((VCharged 2  — VDepleted 2 ) / P )

(Секунды * 2) / ( (VCharged 2  — VDepleted 2 ) / P ) = C

Калькулятор емкости плоскопараллельного конденсатора

✖Диэлектрическая проницаемость материала – это отношение диэлектрической проницаемости материала к диэлектрической проницаемости вакуума. ⓘ Диэлектрическая проницаемость [K]

+ 10%

-10%

✖Площадь пластин или область n-типа или p-типа — это площадь, в которой накапливается определенное количество электрических зарядов.ⓘ Площадь пластин [A пластина ]

Акр-Акр (исследование США) AreArpentBarnCarreauCircular InchCircular MilCuerdaDecareDunamЭлектронное поперечное сечение, гектарHomesteadMuPingPlazaPyongRoodSabinSectionSquare AngstromSquare сантиметрSquare ChainSquare DecameterSquare DecimeterSquare FootSquare Foot (US Survey)Square HectometerSquare InchSquare KilometSquare MeterSquare MicrometerSquare MilSquare MileSquare Mile (Roman)Square Mile (Statute)Square Mile (US Survey) Square MillimeterSquare NanometerSquare PerchSquare PoleSquare RodSquare Rod (US Survey) Square YardStremmaTownshipVaras Castellanas CuadVaras Conuqueras Cuad

+10%

-10%

✖Расстояние между двумя массами – это расстояние между двумя массами, расположенными в пространстве, на определенном расстоянии. ⓘ Расстояние между двумя массами [r]

AlnAngstromArpentАстрономическая единицаАттометрAU длиныЯчменьМиллиард светового годаБоровский радиусКабель (международный)Кабель (Великобритания)Кабель (США)КалибрСантиметрЦепьКубит (греческий)Кубит (длинный)Кубит (Великобритания)ДекаметрДециметрРасстояние от Земли до ЛуныРасстояние до Земли от СолнцаЭкваториальный радиус ЗемлиПолярный радиусЭлектронный радиус (классический)EllExa метрFamnFathomFemtometerFermiFinger (Ткань)Ширина пальцевFootFoot (Обзор США)ФурлонгГигаметрРукаШиринаГектометрДюймКенКилометрКилопарсекКилоярдЛигаЛига (Статут)Световой ГодСсылкаМегаметрМегапарсекМетрМикродюймМикрометрМикронМилМиляМиля (Римская)Миля (Обзор США)МиллиметрМиллион Светового ГодаГвоздь (Ткань)НанометрМорская Лига (int)Морская Лига ВеликобританииМорская Миля (Международная) Морская миля (Великобритания)ПарсекОкуньПетаметрПикаПикометрДлина ПланкаТочкаПолюсКварталТростник (Длинный)РодРимский АктусВеревкаРусский АрчинПротяженность ( Ткань)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter

+10%

-10%

✖Емкость параллельных пластин — это отношение количества электрического заряда, хранящегося на проводнике, к разности электрических потенциалов для конфигурации, в которой заряды находятся на двух параллельных пластинах. ⓘ Емкость конденсатора с параллельными пластинами [C , параллельные пластины ]

АбфарадАттофарадСантифарадКулон на ВольтДекафарадДецифарадEMU емкостиESU емкостиЭкзафарадаФарадФемтофарадГигафарадГектофарадКилофарадМегафарадМикрофарадМиллифарадНанофарадПетафарадПикофарадСтатфарадТерафарад

⎘ Копировать

👎

Формула

Перезагрузить

👍

Емкость параллельного пластинчатого конденсатора

ШАГ 0: Сводка предварительного расчета

ШАГ 1: Преобразование входных данных в базовую единицу

Диэлектрическая проницаемость: 4,5 —> Преобразование не требуется
Площадь пластин: 400 квадратных миллиметров —> 0,0004 квадратных метра (проверьте преобразование здесь)
Расстояние между двумя массами: 1200 миллиметров —> 1,2 метра (проверьте преобразование здесь)

ШАГ 2: Вычисление формулы

ШАГ 3: Преобразование результата в единицу измерения выхода

1. 3275E-14 Фарад —> Преобразование не требуется

< 19 Калькулятор конденсаторов

Емкость сферического конденсатора

Идти Емкость = (диэлектрическая проницаемость*радиус сферы*радиус оболочки)/([Кулон]*(радиус оболочки-радиус сферы))

Емкость цилиндрического конденсатора

Идти Емкость = (диэлектрическая проницаемость * длина цилиндра) / (2 * [Кулон] * (внешний радиус цилиндра — внутренний радиус цилиндра))

Эквивалентная емкость для двух последовательно соединенных конденсаторов

Идти Емкость = (Емкость конденсатора 1 * Емкость конденсатора 2) / (Емкость конденсатора 1 + Емкость конденсатора 2)

Емкость конденсатора с параллельными пластинами

Идти Емкость параллельных пластин = диэлектрическая проницаемость * [диэлектрическая проницаемость-вакуум] * площадь пластин / расстояние между двумя массами

Емкость параллельных пластинчатых конденсаторов с диэлектриком между ними

Идти Емкость = диэлектрическая проницаемость * диэлектрическая проницаемость * площадь пластин / расстояние между отклоняющими пластинами

Конденсатор с диэлектриком

Идти Емкость = диэлектрическая проницаемость * постоянная a * площадь пластин / расстояние между отклоняющими пластинами 92)/(2*Емкость параллельных пластин*Расстояние между двумя массами)

Плотность энергии в электрическом поле

Идти Плотность энергии = 0,5 * [диэлектрическая проницаемость-вакуум] * электрическое поле * электрическое поле

Емкость

Идти Емкость = Диэлектрическая постоянная * заряд/напряжение

Эквивалентная емкость для двух конденсаторов, включенных параллельно

Идти Емкость = емкость конденсатора 1+емкость конденсатора 2 92)

Плотность тока с учетом электрического тока и площади

Идти Плотность электрического тока = Электрический ток/площадь проводника

Энергия, запасенная в конденсаторе с учетом заряда и емкости 92)/(2*емкость)

Энергия, запасенная в конденсаторе при заданном заряде и напряжении

Идти Электростатическая потенциальная энергия = (1/2) * (заряд * напряжение)

Плотность энергии в электрическом поле с учетом диэлектрической проницаемости свободного пространства 92)

Плотность тока с учетом проводимости

Идти Плотность электрического тока = электрическое поле * проводимость

Текущая плотность с учетом удельного сопротивления

Идти Плотность электрического тока = электрическое поле/удельное сопротивление

Эквивалентное сопротивление в серии

Идти Эквивалентное сопротивление = сопротивление + конечное сопротивление

Емкость конденсатора с параллельными пластинами Формула

Емкость параллельных пластин = диэлектрическая проницаемость * [диэлектрическая проницаемость-вакуум] * площадь пластин / расстояние между двумя массами
C параллельная пластина = K*[диэлектрическая проницаемость-вакуум]*A пластина /r

Что такое конденсатор с параллельными пластинами?

Конденсаторы с параллельными пластинами состоят из электродов и изоляционного материала или диэлектрика. Конденсатор с плоскими пластинами может хранить только конечное количество энергии, прежде чем произойдет пробой диэлектрика. Его можно определить, как когда две параллельные пластины соединены через батарею, пластины заряжаются и между ними устанавливается электрическое поле, и эта установка известна как конденсатор с параллельными пластинами.

Как рассчитать емкость конденсатора с параллельными пластинами?

Калькулятор емкости параллельных пластинчатых конденсаторов использует Емкость параллельных пластин = Диэлектрическая проницаемость * [Диэлектрическая проницаемость-вакуум] * Площадь пластин / Расстояние между двумя массами для расчета емкости параллельных пластин. Емкость конденсатора параллельных пластин состоит из двух металлических пластин площадью , разделенные расстоянием. Направление электрического поля определяется как направление, в котором будет течь положительный пробный заряд. Емкость — это ограничение тела для накопления электрического заряда. Каждый конденсатор имеет свою емкость. Емкость параллельных пластин обозначается цифрой 9.0611 C параллельная пластина символ.

Как рассчитать емкость плоскопараллельного конденсатора с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для емкости плоскопараллельного конденсатора, введите диэлектрическую проницаемость (K) , площадь пластин (пластина A ) и расстояние между двумя массами (r) и нажмите кнопку расчета. Вот как можно объяснить расчет емкости параллельного пластинчатого конденсатора с заданными входными значениями -> 1,3E-14 = 4,5*[диэлектрическая проницаемость-вакуум]*0,0004/1,2 .

Часто задаваемые вопросы

Что такое емкость плоскопараллельного конденсатора?

Емкость плоского конденсатора состоит из двух металлических пластин площади, разделенных расстоянием. Направление электрического поля определяется как направление, в котором будет течь положительный пробный заряд. Емкость — это ограничение тела для накопления электрического заряда. Каждый конденсатор имеет свою емкость и представлен как C параллельная пластина = K*[диэлектрическая проницаемость-вакуум]*A пластина /r или Емкость параллельной пластины = диэлектрическая постоянная*[диэлектрическая проницаемость-вакуум]*площадь пластин/расстояние между двумя массами . Диэлектрическая проницаемость материала — это отношение его диэлектрической проницаемости материала к диэлектрической проницаемости вакуума. Площадь пластин или области n-типа или p-типа — это площадь, в которой хранится определенное количество электрических зарядов. две массы — это разнесение двух масс, находящихся в пространстве на определенное расстояние.

Как рассчитать емкость плоскопараллельного конденсатора?

Емкость плоского конденсатора состоит из двух металлических пластин площади, разделенных расстоянием. Направление электрического поля определяется как направление, в котором будет течь положительный пробный заряд.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
