Расчет скорости воздуха в текстильных воздуховодах и диффузорах онлайн калькулятор| Prihoda

Просто введите значения в соответствующие поля калькулятора, выберите форму воздуховода, единицы измерения, после чего сразу увидите результат. Не важно, с чего вы начинаете — с ввода значений расхода воздуха в воздуховодах (объема расходуемого воздуха по скорости потока), параметра размера А или величины скорости, — результаты будут получены немедленно. Для выбора оптимального решения вы можете сравнить значения, полученные для воздуховодов с разными сечениями. Для удобства пользователей калькулятор может работать в метрической и дюймовой системах. Цвет шкалы скоростей сигнализирует о допустимости расчетной скорости. Красный цвет означает недопустимую скорость, оранжевый — отмечает зону риска, а зеленый цвет обозначает подходящую скорость воздушного потока. Синий цвет указывает на слишком большой выбранный размер.

Расход воздуха (м³/ч): [l/s]: [cfm]:

100100k50010005k10k50k

Размер А (мм):

1002.

4k2505007001000

Скорость (м/с): [fpm]:

0.3500.512.551025

Единицы измерения

м³/ч, мм, м/с

л/с, мм, м/с

м³, дюйм, фут/мин

Форма

Круг

Полукруг

Квадрант

Квадрат

Сегмент 0.3

Сегмент 0.4

Прямоугольник 4:3

Прямоугольник 2:1

Распределение

Давление [Pa]:

Длина [м]: [ft]:

Угол раздачи [°]:

Расстояние [м]: [ft]:

010123456789

Скорость (м/с): [fpm]:

030.511.522.5

График распределения

0.1

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

[м/с] [fpm]

Определение расчета движения воздушного потока – принципиальная задача для настройки и оптимизации системы воздуховодов. Для правильного расчета необходимо знать точный расход водораспределителя, а также его сечение. Определить скорость воздуха вы можете легко и быстро, воспользовавшись калькулятором Prihoda.

Зачем нужен расчет?

Знать данный показатель необходимо для проектирования и качественной проверки вентиляционной сети.

Он также поможет определить правильность выбора сечения диффузора для заданного воздушного расхода. Этот параметр обязан быть прописан в аксонометрической схеме вентиляции.

При правильном вводе исходных данных вы сможете рассчитать скорость, а также падение давления на метр длины. Последний параметр является важной составляющей для вычисления аэродинамического сопротивления вентиляции.

Онлайн калькулятор Prihoda

Рассчитать точную скорость движения воздуха можно с помощью онлайн-калькулятора компании Prihoda. Приложение специально разработано для вычисления и поможет определить необходимый параметр точно, быстро и без дополнительных действий. Для того чтобы воспользоваться калькулятором, потребуется ввести следующие параметры воздуха:

· точное значение расхода воздуха;

· тип сечения воздушного диффузора: диаметр (для круглых), высота/ширина (для прямоугольных).

Преимуществом нашего онлайн-калькулятора является особенность расчета, при которой он определяет уровень падения давления на 1 метр длины, который потребуется вам при дальнейших проверках вентиляционной системы.

Формула

При необходимости вы можете произвести расчеты самостоятельно, воспользовавшись следующей формулой:

· v = G\S (G – показатель воздушного расхода, S – площадь сечения).

При вычислении важно учесть размерности площади и расхода. Как правило, расход выражается в кубических метрах в час (м³ \час), тогда как площадь сечения – в квадратных миллиметрах (мм²). Подстановка цифр под параметры м³ \час) и мм²не даст желаемых результатов. Поэтому для финального расчета потребуется пересчет воздушный расход в кубических метрах, а площадь в метрах в квадрате.

Пример правильных вычислений

Для вычисления в классическом воздухораспределителе 600х300, при воздушном расходе 2000 м³ \час, расчет осуществляется следующим образом:

1. Перевод габаритов воздухораспределителя в метры – 0,6\0,3м.

2. Определения площади сечения – S = 0,6×0,3 = 0,18м².

3. Вычисление воздушного расхода – G = 2000м³ \час x 2000\3600м³ \с = 0,56м³ \c.

4. Определение скорости – v = G\S = 0,56\0,18 = 3,1м\с.

Стоит отметить, что рекомендуемые параметры скорости воздушного потока отличаются и зависят от сечения воздухораспределителя. Так, для стандартных вентиляционных систем 600х600 скорость воздуха должна быть не больше 4м\с, при большем параметре сечения – от 6м\с, для нестандартных систем дымоудаления – не более 10м\с.

Нюансы при расчете

Принципиальным является тип сечения воздухораспределителя, ведь именно от него будет зависеть результат конечных вычислений. Как правило, формула адаптируется при расчетах для воздуховода круглого сечения, учитывая ее величину:

· v = 354xG\D (G – воздушный расход, D – диаметр сечения в мм.

При расчетах для воздуховода прямоугольного типа сечения формула адаптируется и выглядит следующим образом:

· v = 278xG\(AxB) (G – воздушный расход, А\В – стороны сечения диффузора в мм).

Для более точного определения, рекомендуем воспользоваться онлайн калькулятором Prihoda, который осуществляет все расчеты автоматически.

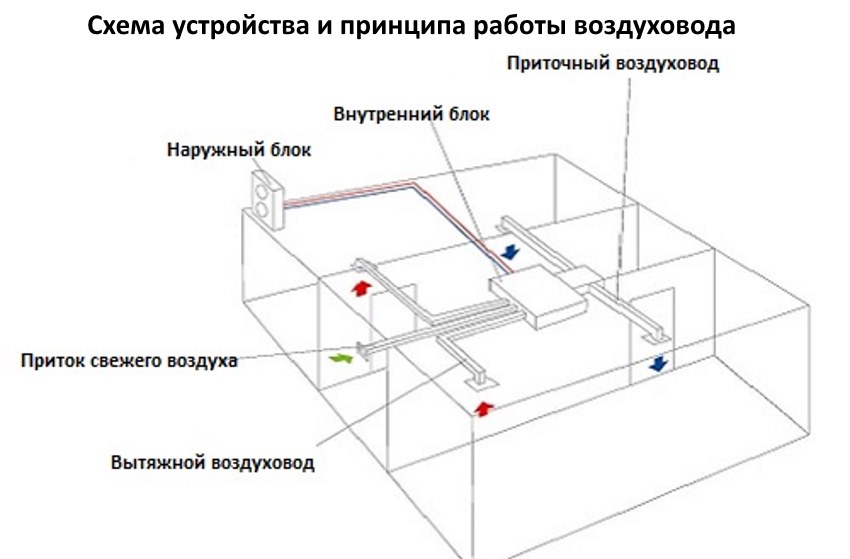

Расчет воздуховодов систем вентиляции: алгоритм, таблица, онлайн-калькулятор

Домой Программы расчета Расчет воздуховодов систем вентиляции: алгоритм, таблица, онлайн-калькулятор

Исходные данные
Расход воздуха:	м³/ч
Максимальная скорость воздуха:	м/с

Результаты расчета
Параметр	Сечение	Скорость	D_экв	Потери
Сечение круглого воздуховода:
Рекомендуемые сечения прямоугольных воздуховодов:
Допустимые сечения прямоугольных воздуховодов:

Предыдущая статьяРасчёт скорости воздуха в воздуховоде

Следующая статьяЧто такое воздухообмен и кратность воздухообмена. Расчёт вентиляции в помещениях

Решение года

Участники выставки МИР КЛИМАТА 2023

ГДЕ КУПИТЬ КОНДИЦИОНЕР

Фотоконкурс

1 из 38

«Монтажникам респект!» Присылайте ваши фото по адресу: inform@apic.ru

Видео

Что такое СТАНДАРТНЫЙ монтаж КОНДИЦИОНЕРА
Демонтаж кондиционера

ТОП 3 ОШИБОК при ПАЙКЕ медной трубы
Как управлять кондиционером в режиме охлаждения
Как управлять кондиционером в режиме обогрев
Как проверить пусковую ёмкость однофазного компрессора
Состав зимнего комплекта для кондиционера
Как подключить и проверить подключение однофазного компрессора
КРОНШТЕЙНЫ для кондиционеров как выбрать, на что обратить внимание

Инновация года

Кондиционер года

Сплит-системы Bosch: климат под вашим контролем

Компания «Даичи» — 05. 05.20230

Модельный ряд бытовых систем кондиционирования Bosch 2023 Немецкая компания Bosch более 100 лет поставляет на российский рынок широкий ассортимент высококачественной продукции в различных областях: от…

Online HVAC Duct Calculations

Вы когда-нибудь хотели быстро проанализировать или устранить неполадки в части вашей технологической вентиляции или системы HVAC, но у вас не было специального компьютерного приложения или технического руководства для этого? Что ж, новое бесплатное онлайн-приложение может помочь вам эффективно анализировать эти проблемы без огромных усилий и участия экспертов.

Это новое приложение «Он-лайн расчет потерь на трение в воздуховодах и расчет скорости давления» выполняет простой анализ падения давления в одиночных линиях воздуховодов в вентиляционных системах. Этот простой и удобный инструмент позволяет пользователю быстро проверять существующие системы или тестировать их модификации, используя только веб-браузер.

Чтобы использовать это приложение, пользователь просто вводит конфигурацию воздуховода в форму, доступ к которой осуществляется через веб-страницу. Пользователю предлагается ввести следующие обязательные данные:

1. Условия воздуховода и потока (размер, скорость потока, свойства и т. д.)
2. Конфигурация входа воздуховодов (вытяжки и концы воздуховодов)
3. Отводы (как круглые, так и прямоугольные)

4. Фильтр(ы) / воздухоочиститель(и) / Разное оборудование
5. Конфигурация выхода протока (ветви, сужения и расширения)

Затем одним щелчком мыши приложение рассчитывает падение давления и скоростное давление в дюймах водяного столба для этой секции системы. Этот расчет падения давления включает потери в прямом участке воздуховода, а также дополнительные потери, связанные с отводами, оборудованием и входными и выходными конфигурациями системы. Пользователи могут запускать этот анализ прямоугольных или круглых воздуховодов, а поддержка плоских овальных воздуховодов будет добавлена в ближайшее время. Приложение совместимо с наиболее типичными конфигурациями отводов воздуховодов, фитингов и колпаков, а также позволяет вручную вводить потери давления для такого оборудования, как фильтры. Интерактивный характер этого веб-приложения также позволяет пользователю получать доступ к изображениям различных фитингов, колен и колпаков, проанализированных в расчетах, чтобы можно было сделать правильный выбор для анализа.

Хотя это приложение может одновременно работать только с одним воздуховодом одного размера, его можно применять к более сложным системам, разделяя их на секции и анализируя каждую секцию по отдельности.

Газы, отличные от воздуха, также могут быть размещены. Любой газ, работающий в условиях, приближенных к идеальным, может быть адекватно проанализирован при условии, что введены надлежащие свойства газа (молекулярная масса, вязкость и удельная теплоемкость). Эта способность работать с невоздушными системами делает это приложение особенно полезным в процессах потока низкого давления, таких как скрубберы и другие промышленные системы вентиляции газа.

Также доступны интерактивные ссылки «Как сделать» и «Технические справочники», которые позволяют пользователю глубже изучить, как выполняются эти расчеты, и получить дополнительные пояснения по использованию программы.

Чтобы дополнить эти расчеты воздуховодов, предоставляется ссылка на страницу, содержащую расчеты «закона веера». Используя информацию, полученную в результате анализа потерь на трение и страницы «Законы вентиляторов», пользователь может затем получить доступ к листу технических данных вентилятора, подходящему для печати или прямого электронного представления поставщикам для котировок.

Детальное проектирование систем ОВКВ и технологической вентиляции по-прежнему требует навыков опытного специалиста. Кроме того, это приложение не соответствует функциональным возможностям и возможностям проверенных в отрасли программ проектирования воздуховодов, которые могут легко работать с многомагистральными системами. Но для случайного пользователя, инженера-установщика, работающего на предельных сроках, или даже специалиста по проектированию вентиляции «Расчет потерь на трение в воздуховоде и скорости и давления в режиме реального времени» может оказаться полезным ресурсом для выполнения быстрых и простых расчетов, когда это необходимо.

Приложения «Онлайн-потери на трение в воздуховодах и расчет скорости и давления», «Законы вентиляторов» и «Технические данные вентиляторов» написаны на JavaScript, поэтому к ним можно получить доступ только с помощью браузера. Их можно найти на сайте www.freecalc.com, нажав кнопку «Вентиляторы и ОВКВ».

Джон Коссик — инженер-технолог компании Beacon Engineers Inc. , Сиэтл.

Для получения дополнительной информации: Джон Коссик, Beacon Engineers, 18940 Northeast 150th Street, Woodinville, WA 9.8072. Тел.: 425-742-9653. Факс: 425-883-2171. Электронная почта: [email protected].

Мне нужен воздуховод

Дом

Новые сообщения
Часто задаваемые вопросы
Календарь
Поиск

Новые сообщения
Подрядный бизнес

Форум
Дискуссионные форумы зоны ARPA/открытого членства
Инструменты и испытательное оборудование
Мне нужен воздуховод

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:
- Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
- Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
- Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

+ Ответить на тему

06.07.2006, 20:23 #1
Кто-нибудь знает, где я могу получить один?
Серьезно, у моих приятелей был такой, у которого был CFM для всех видов воздуховодов. Я был похож на небольшую логарифмическую линейку, и вы просто выбирали свои числа, и они говорили вам, какой CFM для воздуховода какого размера или наоборот.
Я давно хотел такой… в основном, чтобы попытаться запомнить некоторые размеры воздуховодов и соответствующие им кубические футы в диаметре. Я просто не могу найти его.
Спасибо!!
Ответить Ответить с цитатой
06.07.2006, 20:41 #2
Попробуйте любой поставщик или купите его через Ebay
http://cgi. ebay.com/Slide-Type-Duct-…QQcmdZViewItem
Надеюсь, это поможет.
Молчание — золото — Клейкая лента — серебро!
Ответить Ответить с цитатой
06.07.2006, 09:24 вечера #3
дукталатор
ExactCharge Refrigeration Calculator содержит электронный калькулятор размеров воздуховодов, который мгновенно вычисляет размер воздуховодов на основе кубических футов в минуту и скорости, а также статических корреляций. Он будет считывать размеры гибких воздуховодов, прямоугольных воздуховодов с эквивалентами и гладких круглых воздуховодов
. канал. Он работает так же, как дукталатор, только электронный и мобильный для использования с карманным КПК. Также включены корреляции перегрева и переохлаждения, корреляции P/T для 28 хладагентов, включая смеси, помощь в диагностике и многое другое. Свяжитесь со мной по адресу calculatecharge.com, и я объясню все функции и преимущества.
Ответить Ответить с цитатой
06.07.2006, 23:35 #4
http://www. accaconference.com/Mercha…ategory_Code=M
Лучший из тех, что я использовал
«Мы должны перехитрить демона с помощью нашего превосходного интеллекта.» Юкон Корнелиус
Некоторые люди похожи на Слинки — ни на что не годятся, но все равно вызывают улыбку на вашем лице, когда вы сталкиваете их с лестницы!
Ответить Ответить с цитатой
25.07.2006, 17:11 #5
Вау, действительно? Обычно я получаю тонну их бесплатно от поставщика. .. Эти и ползунковые линейки перегрева…
Ответить Ответить с цитатой
28.07.2006, 22:21 #6
Бесплатный онлайн-редуктор, http://efficientcomfort.net/jsp/DuctCalculator_Web.jsp.
Анализатор кондиционеров Wayne’s — Efficient Comfort.net
Ответить Ответить с цитатой
07-29-2006, 00:33 #7
Вы можете заказать один из Trane.
