Обжим ншви: Пресс-клещи самонастраивающиеся для обжима втулочных наконечников НШвИ купить в Москве не дорого с доставкой, цена, фото, гарантия производителя.

КВТ Пресс-клещи для обжима штыревых втулочных наконечников

КВТ Пресс-клещи для обжима штыревых втулочных наконечников

• Товарные позиции

Подробнее

серия: ПРОФИ

модель: ПКВш-6

Пресс-клещи мультидиапазонные для опрессовки втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКВш-10

Пресс-клещи мультидиапазонные для опрессовки втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКВш-16м

Мультидиапазонная модель с шестигранной универсальной матрицей для опрессовки втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКВк-10

Пресс-клещи мультидиапазонные для опрессовки втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКВк-10у

Пресс-клещи мультидиапазонные для опрессовки втулочных наконечников

новинка

Подробнее

серия: ПРАКТИК

модель: ПКВк-6м

Мультидиапазонные пресс-клещи для опрессовки втулочных наконечников

Подробнее

серия: ПРАКТИК

модель: ПКВк-16

Пресс-клещи мультидиапазонные для опрессовки втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКВк-16м

Мультидиапазонная сверхкомпактная эргономичная модель для опрессовки втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКВк-16у

Пресс-клещи мультидиапазонные усовершенствованные для опрессовки втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКВк-16т

Пресс-клещи мультидиапазонные торцевого типа для опрессовки втулочных наконечников

Подробнее

серия: МАСТЕР

модель: ПКВ-6

Пресс-клещи для обжима втулочных наконечников

Подробнее

модель: ПКВ-16

Пресс-клещи для обжима втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКВ-50

Пресс-клещи для обжима втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКВ-95

Пресс-клещи для обжима втулочных наконечников

Подробнее

серия: ПРОФИ

модель: ПКП-10к

Пресс-клещи пневматические для серийной опрессовки втулочных наконечников

Подробнее

модель: AC-25 (GLW)

Ручной пневматический кримпер для обжима втулочных наконечников

Подробнее

модель: AC-100

Ручной пневматический кримпер для обжима втулочных наконечников

Подробнее

модель: AC-25T (GLW)

Настольный пневматический кримпер для обжима втулочных наконечников

Подробнее

модель: AC-100T (GLW)

Настольный пневматический кримпер для обжима втулочных наконечников

Подробнее

модель: MC-25 (GLW)

Автомат для одновременной зачистки проводов и опрессовки рулонных изолированных втулочных наконечников

Подробнее

модель: MC4-1 AM V2

Набор ножей MC4-1 AM V2

Подробнее

модель: Набор НШВИ М-2850-0

Набор втулочных наконечников М-2850-0

Подробнее

модель: Набор НШВИ М-2850-1

Набор втулочных наконечников М-2850-1

Подробнее

модель: Набор НШВИ М-3450-0

Наборы втулочных наконечников М-3450-0

Подробнее

модель: Набор НШВИ М-3450-1

Набор втулочных наконечников М-3450-1

Подробнее

модель: Набор НШВИ М-3450-2

Набор втулочных наконечников М-3450-2

Подробнее

модель: Набор НШВИ К-775-1

Набор втулочных наконечников с 1 инструментом

Подробнее

модель: Набор НШВИ К-1200-1

Набор втулочных наконечников с 1 инструментом

О заводеПродукцияТехподдержка

Печатные Каталоги

umi-cms.ru/TR/umi»>
• Электромонтажный инструмент «КВТ» (2023 г.)
• Electrical installation tools «КВТ»
• Контрольно-измерительные приборы «КВТ» (2023 г.)
• Кабельная арматура и контактные соединения «КВТ» (2023 г.)
• «КВТ» cable accessories
• Каталог «ТЕРМО» (2023 г.)
• Каталог продукции Fortisflex 2020-2021 г.

Пресс-клещи для опрессовки изолированных и неизолированных наконечников и гильз

Возможность обжима наконечников НШВИ(2) инструментом СТК-02 (КВТ)

Вопрос

Можно ли обжимать инструментом СТК-02 (КВТ) двойные втулочные наконечники НШВИ2?

Ответ

Эта матрица предназначена для опрессовки одинарных наконечников НШВИ. Единственно, что можно предложить — это попробовать подобрать размер в имеющихся матрицах, но при таком варианте никто не может гарантировать качественной опрессовки.

Лучший вариант — это приобрести модель СТК-06 (КВТ) с матрицей, специально предназначенной для обжима именно двойных наконечников.

Разблокировка пресс-клещей в процессе опрессовки

Вопрос

Как можно разблокировать пресс-клещи во время опрессовки?

Ответ

Во время работы блокируются только инструменты с храповым механизмом. Им оснащена большая часть пресс-клещей «КВТ» (типы СТА, СТВ, СТК, CTM, CTN, СTF, ПК, ПКВк и прочее). Храповой механизм позволяет гарантированно пройти полный цикл опрессовки (для этого необходимо полностью свести рукоятки инструмента). В случае ошибки (неверно выбранной матрицы или материла), то дальнейшее сведение рукояток может привести к некачественной опрессовке, заклиниванию, либо поломке инструмента. Именно для таких случаев и предусмотрено устройство разблокировки инструмента. Для того, чтобы разблокировать пресс-клещи с храповым механизмом, необходимо немного сжать рукоятки, и надавить на металлический выступ, находящийся в верхней рукоятке инструмента. В моделях ПКВк рычажок разблокировки расположен с внутренней стороны рукоятки. Для открытия пресс-клещей типа ПК, необходимо так же сжать рукоятки, и повернуть фиксатор с надписью OPEN по часовой стрелке.

Термин «параллельное схождение матриц»

Вопрос

Что означает термин «параллельное схождение матриц»?

Ответ

Большинство пресс-клещей для опрессовки наконечников сделаны по принципу пассатижей или ножниц – при открытии рукояток губки расходятся под углом. Соответственно, при опрессовке они сначала обжимают один край наконечника, потом середину, и только потом дожимают наконечник до конца. Модель СTF «КВТ» сконструирована таким образом, что губки смыкаются не под углом, а сходятся параллельно друг другу, сверху-вниз. Опрессовка наконечника в этом случае происходит одновременно и равномерно по всей поверхности. Считается, что параллельный ход матриц способен обеспечить более высокое качество соединений.

Сравнение пресс-клещей CTA и CTB

Вопрос

Какие пресс-клещи лучше – СТА или СТВ?

Ответ

Про клещи СТВ неоднократно упоминалось, что они считаются одной из лучших (если не лучшей) моделью инструмента такого типа. Какие же плюсы есть у СТА? Значимое преимущество и отличие этого инструмента от всех прочих моделей – это вес, который практически в два раза меньше, чем у других инструментов с аналогичным функционалом. Это могут оценить, к примеру, монтажники, вынужденные носить с собой и без того тяжелую сумку с различными инструментами. Еще одно радикальное отличие этого инструмента от других – антистатичный, немагнитный и искробезопасный корпус, изготовленный из специального алюминиевого сплава. Простому обывателю это может никогда не пригодиться, но понимающие люди это оценят.

Использование регулятора прижимного усилия матриц в пресс-клещах

Вопрос

Что такое «регулятор прижимного усилия матриц» в пресс-клещах, и как им пользоваться?

Ответ

По факту, «регулятор прижимного усилия матриц», меняет не столько само усилие сжимания матриц, а расстояние между ними. В результате отрицательной регулировки, губки с установленными матрицами расходятся так, что при закрытии инструмента между матрицами может остаться зазор, а после положительной регулировки, матрицы могут сомкнуться раньше, чем храповой механизм пройдет весь цикл опрессовки. Следует сказать, что все пресс-клещи производства «КВТ» изначально настроены на оптимальное усилие и определенный ход матриц, и регулировать ничего не нужно. Регулировка может понадобиться после продолжительного периода работы инструментом. Например, если разболтались губки инструмента и матрицы смыкаются неплотно, то регулятор нужно затянуть, если установлены новые или просто другие матрицы – регулятор, возможно, придется ослабить. Сам «регулятор прижимного усилия» представляет собой «звездочку» со знаками «+» и «-» на ней, закрепленную на корпусе инструмента в районе храповика. Чтобы отрегулировать усилие обжима, нужно открутить стопорный винт, и повернуть «звездочку» в сторону плюса, для того, чтобы увеличить усилие, или в сторону минуса, чтобы его ослабить. Регулировка происходит за счет поворота эксцентрика.

Различие пресс-клещей CTB и CTK. Разница в стоимости

Вопрос

В чем различие пресс-клещей СТВ и СТК? Почему СТВ дороже?

Ответ

Пресс-клещи СТВ считаются одной из лучших моделей инструмента в своем классе. Их длина 10 дюймов (около 260 мм), что позволяет без усилий осуществлять обжим любых наконечников, в том числе с желтой манжетой (сечение 4 и 6 мм²), а также неизолированных наконечников сечением до 10 мм². Качество материалов, качество изготовления, эргономика – это позволило инструменту, без преувеличения, завоевать весь мир.

СТК – более компактный (длина 9 дюймов или 220 мм), экономичный, но при этом не менее надежный инструмент, также пользующийся большой популярностью у наших покупателей.

Особенности и отличия наборов CTF и CTB

Вопрос

Какой из наборов выбрать – CTF или СТВ? Какие у них есть особенности и отличия?

Ответ

Функционально эти наборы делают одно и то же, так как матрицы в них плюс-минус одинаковые. Различаются они принципом замены матриц и устройством самих пресс-клещей. В пресс-клещах из набора CTF, при опрессовке, матрицы смыкаются не под углом, как во всех остальных инструментах, а параллельно, что дает высочайшее качество опрессовки. Также, специальная форма инструмента позволяет прилагать минимальные усилия во время работы. Но для замены матриц, нужно открутить шестигранным ключом (он входит в комплект) два винта, установить другие матрицы и закрепить их винтами, что занимает некоторое время. Замена же матриц в пресс-клещах из набора СТВ, благодаря уникальному механизму, происходит буквально за несколько секунд. Конструкция корпуса и рукояток позволяет проводить опрессовку двумя руками, а вообще, этот инструмент считается одним из лучших среди инструмента для опрессовки изолированных наконечников.

Правила обжима изолированных наконечников

Вопрос

Как правильно обжимать изолированные наконечники?

Ответ

Принципиально существует два типа изолированных наконечников, и соответственно, два варианта обжима. Все наконечники и разъемы с изоляцией красного, синего или желтого цветов обжимаются матрицами МПК-01, 07, 10, 11 или 12 «КВТ» специальным инструментом ПОВЕРХ ИЗОЛИРОВАННОЙ МАНЖЕТЫ. Втулочные изолированные наконечники обжимаются ТОЛЬКО ПОВЕРХ МЕТАЛЛИЧЕСКОЙ КОНТАКТНОЙ ЧАСТИ специализированными пресс-клещами (модели ПКВ, ПКВк, ПКВш, пресс-клещи с матрицами 02, 03, 06 или 12 «КВТ») в зависимости от сечения наконечника. Более подробную информацию можно посмотреть в разделах «Рекомендации по опрессовке изолированных наконечников», «Рекомендации по опрессовке втулочных наконечников».

Ресурс работы пресс-клещей, прессов

Вопрос

Каков ресурс работы пресс-клещей, прессов?

Ответ

Ресурс работы инструмента – понятие растяжимое. Он зависит от интенсивности использования пресса – Вы обжимаете два наконечника в день, двести или две тысячи. От размеров наконечников – если Вы опрессовываете только наконечники сечением 25 мм², то инструмент прослужит гораздо дольше, чем если опрессовывать наконечники сечением 150 мм². И так далее.

Согласно мировым стандартам, ресурс гидравлического инструмента составляет около 5. 000 обжимов, у пресс-клещей – до 10.000. Фактический ресурс инструмента «КВТ» достигает 10.000 и 30.000 опрессовок соответственно. Но это не главное. Главное – что при правильном использовании инструмента и его своевременном облуживании (замена уплотнительных колец, доливка и замена масла), на инструмент «КВТ» предоставляется годовая гарантия, что лучше всего характеризует его ресурс.

Возможность опрессовки наконечников на проводах под напряжением

Вопрос

Можно ли опрессовывать наконечники на проводах под напряжением?

Ответ

Любые работы следует проводить на отключенной линии. При крайней необходимости можно использовать специальный инструмент, рассчитанный для работы под напряжением и маркированный соответствующим образом. В ассортиментной линейке «КВТ» на сегодняшний день такого инструмента нет.

Пресс-клещи CTK-05 опрессовывают наконечники сечением 6 и 10 мм² с большим усилием

Вопрос

Приобрел пресс-клещи СТК-05. В технических характеристиках указано, что они опрессовывают неизолированные наконечники сечением 6 и 10 мм². По факту опрессовка происходит с большим усилием, и нет уверенности в ее качестве.

Ответ

Все зависит от того, какой у Вас кабель. Пресс-клещи СТК-05 «КВТ» равно как и другие подобные инструменты, не предназначены для опрессовки наконечников на моножиле (ПВ-1, NYM). Их можно использовать только с многожильными проводами (ПВ-3, ПВС). Также усилие зависит от того, какой наконечник Вы опрессовываете – ТМЛ или ПМ. Наконечники ТМЛ (ТМ) делаются из цельной трубы, и опрессовываются с большим усилием, нежели наконечники ПМ, которые изготавливаются из листовой меди. При любом случае, при их обжиме придется прикладывать некоторое усилие, качество же опрессовки проверено на разрыв в лаборатории «КВТ» и полностью отвечает всем требованиям.

Приходится прилагать значительные усилия при обжиме наконечников с манжетой желтого цвета матрицей 01 «КВТ»

Вопрос

При обжиме матрицей 01 «КВТ» изолированных наконечников с манжетой желтого цвета, приходится прилагать значительные усилия. Так и должно быть?

Ответ

Если использовать пресс-клещи моделей СТК-01 «КВТ» или СТА-01 «КВТ», то да. Обе эти модели 9-ти дюймовые, т.е. усилия рычага для обжима крупных наконечников хватает на пределе. При большом количестве опрессовок наконечников и разъемов сечением 4-6 мм² рекомендуется использовать пресс-клещи СТВ-01 «КВТ» или набор СТВ «КВТ» с быстросменными матрицами. Пресс-клещи СТВ – 10-ти дюймовая модель, и соответственно имеет более длинные рукоятки (т.е. рычаг) и дает возможность работать двумя руками. Усилие при опрессовке наконечников с желтой манжетой пресс-клещами СТВ гораздо ниже, чем при работе другим инструментом. В любом случае, если предстоит опрессовывать большое количество наконечников с желтой манжетой, то лучше приобретать пресс-клещи с максимально длинными рукоятками.

Использование при опрессовке пресс-клещей без храпового механизма

Вопрос

Можно ли при опрессовке изолированных наконечников использовать пресс-клещи без храпового механизма?

Ответ

Естественно, можно. Однако в ассортименте «КВТ» из 60 с лишним моделей инструментов и наборов для опрессовки изолированных и неизолированных наконечников, без храповика имеется всего три модели — ПКВ-6, ПКВ-16 и ПКВк-10м, что уже говорит о многом. Эти инструменты предназначены для опрессовки втулочных наконечников небольших сечений, усилия при опрессовке которых минимальны, поэтому весь процесс можно контролировать визуально. Для всего остального, да и для втулочных наконечников тоже, лучше использовать инструмент с храповым механизмом, который исключает риск ошибок оператора – «недоопрессовку» или «недообжим» и гарантирует качественный результат.

После обжима втулочных наконечников НШВИ пресс-клещами ПКВк-6 наконечники плохо держатся на проводе

Вопрос

После обжима втулочных наконечников НШВИ пресс-клещами ПКВк-6, наконечники плохо держатся на проводе. В чем причина?

Ответ

Проверьте сечение провода и наконечника – они должны совпадать! Если вы берете провод сечением 1,5 мм², а наконечник сечением 2,5 мм², в надежде, что матрицы инструмента по определению обожмут его на проводе – то вы ошибаетесь. Пресс-клещи моделей ПКВш и ПКВк предназначены для опрессовки наконечников того же сечения, что и жила провода, равно как и сами наконечники НШВИ идут четко размер в размер. Так же возможно занижение номинального сечения проводов производителями — это печально, но факт! В этом случае, можно попробовать провести опрессовку наконечником меньшего сечения, или купить более качественный провод.

Обжим гильз ГМЛ

Вопрос

Предполагается обжимать в гильзах ГМЛ соответствующего размера от 2 до 5 проводов сечением от 1.5 до 6 кв. мм каждый (чаще от 2.5 до 4 кв. мм). Допустимо ли осуществлять обжим однопроволочных проводов указанным образом клиновидной матрицей, как в клещах КВТ ПК-16м?

Ответ

Сначала отметим, что гильза ГМЛ предназначена для одного провода 2-3 или 5-6 класса. Для соединения нескольких проводов внахлест применяются гильзы марки ГМЛ-П.
Однопроволочные (моножильные) провода обжать клиновидной матрицей можно. Но, если вы установите несколько моножил в гильзу ГМЛ, то опрессовка будет неправильной.

Матрицы МПК

Вопрос

Матрицы МПК – Возможно ли приобретение матриц для пресс-клещей СТК отдельно??

Ответ

Да, матрицы серии МПК можно приобрести отдельно. Любую матрицу МПК можно использовать с инструментами СТВ, СТА и СТК и наборами, в которых есть аналогичный инструмент, но обращайте внимание на наши рекомендации, к примеру, использовать с пресс-клещами СТА матрицу МПК-07 будет очень тяжело физически, лучше всего ее использовать с пресс-клещами СТВ.

Взаимозаменяемость пресс-клещей CTB, CTA и CTK

Вопрос

Взаимозаменяемы ли опрессовочные матрицы из клещей CTB, CTA и CTK (включая матрицы из набора CTB)? Совместимы ли матрицы МПК, продающиеся отдельно, с клещами из других наборов? Подойдут ли матрицы МПК к клещам от Knipex модели KN-9743200?

Ответ

Сейчас в нашем ассортименте представлены следующие наименования пресс-клещей: СТА, СТВ, СТК, CTF, CTM, CTN, CTD, CTE и наборы, в состав которых входят пресс-клещи СТВ или СТК. Матрицы серии МПК подходят только к моделям СТА, СТВ и СТК, все остальные пресс-клещи имеют свои индивидуальные матрицы.
Однако, в связи с различной конструкцией этих трех моделей, не каждую матрицу можно использовать с каждым инструментом. К примеру, пресс-клещи СТВ, имеющие удлиненные рукоятки, могут справиться с любым наконечником любой матрицей. А облегченная модель СТА с алюминиевым корпусом, с этой задачей не справится в виду своей конструкции. Перед приобретением инструмента продумайте вашу дальнейшую работу по опрессовке.

Ниже представлена совместимость инструмента с матрицами МПК, где цифры обозначают порядковый номер матрицы:
Пресс-клещи СТВ, представлены модельным рядом – СТВ-01, СТВ-02, СТВ-03, СТВ-04, СТВ-05, СТВ-06, СТВ-07, СТВ-09, СТВ-10, СТВ-11, СТВ-12, СТВ-14, СТВ-15
Пресс-клещи СТА, представлены модельным рядом – СТА-01, СТА-02, СТА-03, СТА-04, СТА-06, СТА-10, СТА-11, СТА-12, СТА-14
Пресс-клещи СТК, представлены модельным рядом – СТК-01, СТК-02, СТК-03, СТК-04, СТК-05, СТК-06, СТК-08, СТК-09, СТК-10, СТА-11, СТК-12, СТК-14, СТК-15.
С другими моделями пресс-клещей матрицы серии МПК не совместимы. Причина этому конструктивные отличия. Ряд моделей имеют параллельный ход пуансонов, другие – быстросменную систему матриц.
Матрицы МПК, также как и прочий инструмент КВТ, не совместим с инструментом других производителей.

Пополнение матрицами модели CTF

Вопрос

Планируется ли пополнить торговый ассортимент матрицами для модели CTF и других пресс-клещей, к которым не подходят матрицы МПК?

Ответ

Нет, так как имеющийся ассортимент матриц МПК и совместимых с ними пресс-клещей полностью перекрывают потребности. В пресс-клещах моделей CTF, CTM, CTN, CTD, CTE представлены наиболее ходовые матрицы для самых популярных наконечников.

В чем преимущество пресс-клещей ПКВк-16т, и для чего нужен металлический цилиндр, расположенный в рабочей части инструмента?

Вопрос

В чем преимущество пресс-клещей ПКВк-16т, и для чего нужен металлический цилиндр, расположенный в рабочей части инструмента?

Ответ

Как можно видеть, инструмент ПКВк-16т (КВТ) имеет уникальную конструкцию, радикально отличающуюся от других инструментов этой серии.

Главное его достоинство – это возможность обжимать наконечники не лицевой, а торцевой частью инструмента. То есть, матрицы расположены не на плоскости рабочей головы, как у других моделей, а с ее торца. Это просто необходимо, если нужно опрессовать короткий конец провода. Так же этот инструмент оснащен переключателем диапазона сечений, поворачивая который, можно добиться исключительно качественной опрессовки, особенно на крупных сечениях от 6 до 16 мм2.
В металлическом цилиндре, который вызывает там много вопросов, находится пружина. Именно благодаря этой пружине, создается возможность регулировать раскрыв и усилие матриц при использовании переключателя диапазонов сечений. Так что пытаться его крутить, разбирать или доставать не стоит, без него инструмент не будет работать… )

Из вашего ассортимента ушли пресс-клещи ПКВк-6. Какая у них есть замена?

Вопрос

Из вашего ассортимента ушли пресс-клещи ПКВк-6. Какая у них есть замена?

Ответ

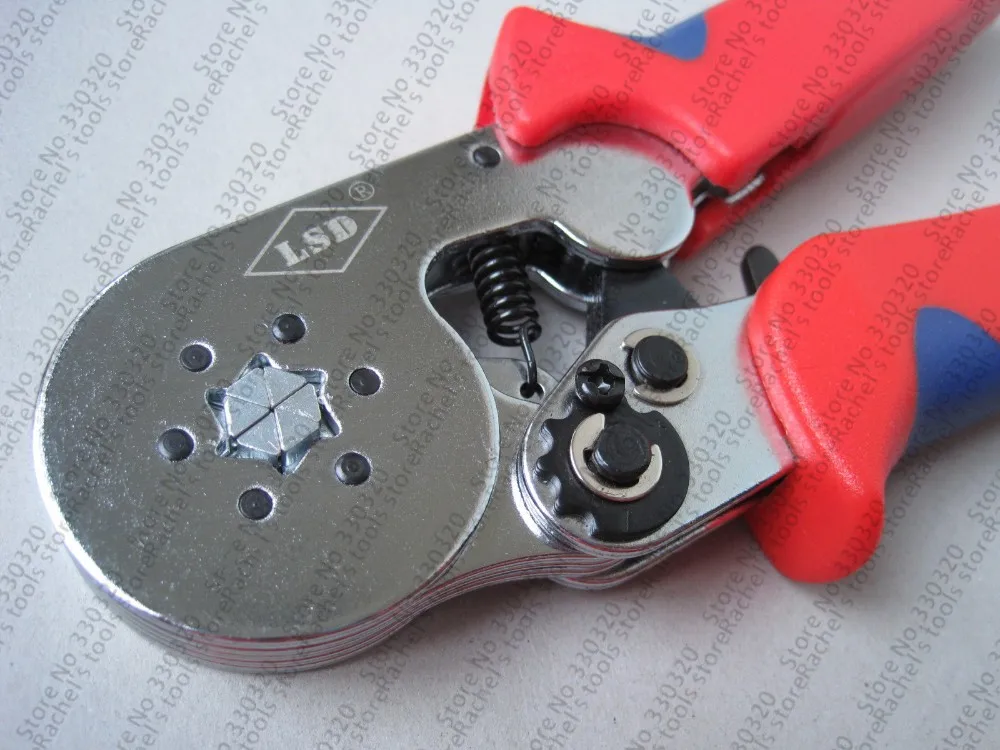

Да, вместо полюбившейся всем модели ПКВк-6 мы предлагаем новую модель – ПКВш-6 (КВТ). Новая модель, при таком же диапазоне опрессовываемых наконечников (0,25 – 6,0 мм2), более универсальная. Дело в том, что в отличие от старой модели, в модели ПКВш установлено не четыре, а шесть кулачковых матриц. Благодаря этому сечение опрессованного втулочного наконечника получается шестигранным (буква «ш» в названии инструмента). Благодаря такой конструкции, диаметр опрессованного наконечника получается меньше, чем при квадратичной опрессовке, что дает возможность использовать его в клеммниках небольших диаметров, куда зачастую не влезает наконечник, опрессованный квадратом.

Какая разница между матрицами МПК-01 и МПК-11, они выглядят совершенно одинаково.

Вопрос

Какая разница между матрицами МПК-01 и МПК-11, они выглядят совершенно одинаково.

Ответ

Да, действительно, и выглядят они одинаково, и работают одинаково, только вот предназначены для разных наконечников. Матрица МПК-11 предназначена для опрессовки РАЗЪЕМОВ папа-мама в ПВХ-изоляции красного, синего и желтого цвета, а МПК-01 – для опрессовки НАКОНЕЧНИКОВ (НКИ, НВИ, НШКИ и т. д.) с такой же изоляцией. Несмотря на то, что хвостовик разъема в красной, к примеру, изоляции, похож на хвостовик кольцевого наконечника, их конструкция немного отличается. За счет более тонкой металлической части у разъемов, опрессовка их матрицей МПК-01 дает недостаточное усилие на разрыв (не забываем про провода с заниженным сечением). Именно по этой причине мы разработали и выпустили специальную матрицу для опрессовки именно разъемов! Если вы хотите добиться отличного результата, то разъемы нужно опрессовывать только матрицей МПК-11, а наконечники – матрицей МПК-01.

Почему пресс-клещи СТВ представлены с 12 матрицами, а СТА – всего с 9?

Вопрос

Почему пресс-клещи СТВ представлены с 12 матрицами, а СТА – всего с 9?

Ответ

Как понятно, разные матрицы предназначены для опрессовки разных наконечников. Для опрессовки некоторых из них приходится прилагать довольно большие усилия. К примеру, крупные изолированные наконечники в нейлоновой изоляции, медные неизолированные наконечники и т. д. Модель пресс-клещей СТА сделана из прочного, но алюминиевого, а не стального сплава, поэтому мы не рекомендуем их использовать при больших нагрузках. Именно поэтому не все матрицы рекомендуется использовать с моделью СТА.

В чем преимущество использования пресс-клещей с быстросменными матрицами?

Вопрос

В чем преимущество использования пресс-клещей с быстросменными матрицами?

Ответ

На сегодняшний день в нашем ассортименте представлено три таких набора – набор СТВ, набор CTD и набор CTE. Два последних отличаются друг от друга только наличием кабельных ножниц МС-05 в наборе СТЕ. Оба типа этих инструментов комплектуются пятью сменными матрицами и обладают механизмом их быстрой замены. Если в других моделях, чтобы заменить матрицы, необходимо выкрутить винты, установить матрицу и снова закрутить винты (соответственно, для этого нужна отвертка или шестигранный ключ), то в вышеописанных моделях для замены матриц не требуется никакого инструмента и всего несколько секунд времени. В наборе СТВ матрицы высвобождаются поворотом рычажков, расположенных с одной стороны губок, в наборах СТВ/CTD для этого нужно сдвинуть вперед специальные защелки, также расположенные на губках инструмента. И никаких винтов, отверток и прочего. При этом с набором СТВ можно использовать любые матрицы серии МПК, два других набора поставляются со своими пятью матрицами, рассчитанными на опрессовку наиболее ходовых типов и размеров наконечников.

/faq/post_question/160/

Наконечники НШВИ: размеры, типы, правила опрессовки

Втулка клеммная изолированная (сокращение от аббревиатуры НШВИ) предназначена для опрессовки многожильных медных проводов, позволяет прочно и быстро фиксировать их на любых устройствах или разъемах. Конец кабеля обжимается с помощью специального инструмента. Такое соединение не требует больших усилий и очень надежно. Часто плоскогубцами зажимают НШВИ-наконечник винтовой фиксации. В этой статье мы рассмотрим основные типы и размеры наконечников НШВИ, а также правила их опрессовки.

• Конструкция наконечника
• Область применения и правила опрессовки

Конструкция наконечника

Наконечник состоит из двух частей:

1. Токопроводящая трубка из луженой электролитической меди.
2. Изолированный полиамидный фланец.

Для их изготовления используется специальная медь. Именно такое соединение позволяет зажиму не повредить сам проводник в местах винтового крепления. НШВИ изготавливаются сечением от 0,25 до 150 мм. Материал, из которого они изготовлены, подвергается гальваническому лужению.

Размеры НШВИ и НШВИ-2, а также их цветовая маркировка приведены в таблицах:

Наконечники НШВИ бывают двух типов: одинарные и двойные. Преимуществом двойной конструкции является возможность обжима двух многожильных проводов. Например, их можно использовать вместо перемычки в качестве источника питания автоматического выключателя. Такие наконечники используются для двух проводов, включенных в одну розетку электроприбора.

Отличие одинарных и двойных наконечников в форме пластикового фланца. Один провод рассчитан на одинарные, а два на двойные, поэтому у них более расширенный фланец.

На видео ниже наглядно показано, что такое наконечники для проводов и как ими правильно пользоваться:

Область применения и правила опрессовки

Применение НШВИ позволяет защитить проводник от перегрева вследствие повреждения контакта, от защемления или излома токоведущей жилы при сильном затягивании винтового контакта. Они защищают жилы кабеля от повреждений, благодаря тому, что винтовой зажим соприкасается с наконечником, а не с самим кабелем. В этом случае прочность контакта не пострадает, а наоборот усилится. На фото хорошо видно, как выглядит обжатый наконечником провод:

Существуют гильзы различных размеров в зависимости от поперечного сечения проводника. Для удобства использования производитель пометил их разными цветами, что вы уже заметили. Практически у каждого производителя есть своя цветовая кодировка, а у недорогих производителей такой цветовой кодировки может и не быть.

Процесс опрессовки не трудоемкий и простой, однако к подготовительным работам нужно подойти ответственно. Перед обжимом провода его необходимо тщательно зачистить с помощью съемника изоляции, стриппера или специального ножа. Например, стриппер или стриппер ускоряют процесс зачистки, а еще они очень удобны в использовании.

Ошибки при опрессовке проводников с наконечниками, а также правильный монтаж НШВИ наглядно показаны на фото:

Что касается использования специального инструмента, то электрик может сам определить, нужен он ему или нет. Такая зачистка проводится ровно по длине рукава, в который будет вставляться кабель.

Следующим шагом является надевание муфты на изолированную часть кабеля, но перед этим необходимо правильно подобрать необходимый диаметр НШВИ. Для опрессовки используйте пресс-клещи или обжимные клещи.

Важно уметь пользоваться пресс-клещами, иначе кабель не будет надежно закреплен. Поэтому вначале следует вставить зачищенный конец провода в гильзу, затем сформированный наконечник помещается в паз пресс-клещей, а его изолирующая часть должна располагаться вплотную к корпусу клещей. Затем следует держаться за ручку пресс-клещей, после чего можно подключать готовое соединение к электрооборудованию. На фото ниже хорошо видно, как должен выполняться обжим:

В результате совмещения проводов, где используется НШВИ, получится надежное, качественное соединение, ведь благодаря этим колпачкам получается монолитная конструкция.

Также важно знать, для чего используется наконечник НШВИ-2. Его основное назначение – соединение двух разных проводов, которые впоследствии подключаются к одной розетке электрооборудования. Принцип опрессовки двойного колпачка абсолютно ничем не отличается от опрессовки одинарного НШВИ. Важно помнить, что колпачок должен соответствовать размеру кабеля. Чтобы проводник точно соответствовал диаметру гильзы. Это правило распространяется на оба типа НШВИ.

Сечение жилы обозначают первыми цифрами на наконечнике, а следующие цифры, которые пишут через дефис, обозначают длину рабочей части проволочного наконечника; измерения указаны в миллиметрах. Основные цвета колпачков: красный (0,5–1,5 мм), синий (1,5–2,5 мм) и желтый (4,0–6,0 мм).

На видео ниже наглядно показано, как обжать провод двойным наконечником НШВИ:

Также важно рассказать о применении НШВИ для подключения электроприборов. На сегодняшний день самым популярным проводом, который используется для подключения розеток и выключателей, а также для разводки и установки автоматов в электрощите, безусловно, является медный многожильный кабель. Тем не менее он не подходит для винтовых соединений, которые присущи большинству типов розеток и выключателей, а также автоматов. Из-за этого кабель, который подключается в розетку или в выключатель, смещается винтом, в результате этого жилы раздвигаются на монтажной розетке и повреждаются прижимным винтом. Именно поэтому провод теряет надежность соединения, а также качество контакта.

Изначально для решения этой проблемы использовали пайку концов провода, таким образом все жилы объединялись и становились одним целым. Однако такой процесс занял много времени, ведь при монтаже проводки устанавливается не один десяток розеток и выключателей, не говоря уже об установке электрощита, где монтируются автоматы и нулевая шина. Поэтому на сегодняшний день NSWI является идеальным решением подобных проблем. Если подобрать колпачки по сечению жилы, монтаж и монтаж проводника к электрооборудованию займет несколько минут. Соединение будет выглядеть так:

Следует помнить, что размеры соотношения сечений муфт и кабеля предоставляются производителем, и их необходимо строго соблюдать. Это позволит избежать проблем с повреждением кабеля и соединение будет надежно работать на протяжении всего срока службы кабеля. Также необходимо иметь хороший инструмент, который значительно облегчит процесс установки, и с помощью которого можно будет качественно обжать кончики. Тщательное соблюдение технологических норм будет способствовать надежности и качеству.

Теперь вы знаете, для чего нужны наконечники НШВИ, какие бывают типы и размеры этих приспособлений и что не менее важно — как они правильно обжимаются. Надеемся, что подготовленный материал был для вас полезен и понятен!
