схема, установка, обвязка с котлом

Поскольку централизованное горячее водоснабжение жилых зданий становится неактуальным, на смену приходят автономные накопительные водонагреватели. Важный плюс указанных бытовых приборов – простой монтаж, не требующий специальных разрешений. Предлагаем помочь вам реализовать это преимущество и рассмотреть, как правильно установить и подключить бойлер к водопроводу частного дома или квартиры.

Материалы и комплектующие

Как правило, накопительные и проточные водонагреватели комплектуются креплениями – скобами или кронштейнами, предназначенными для подвеса агрегата на стену. Остальные комплектующие и трубопроводную арматуру придется купить самостоятельно.

Для установки и правильного подключения электрического бойлера по стандартной схеме подготовьте комплект материалов:

  • 3 крана шаровых Ду15;
  • 2 американки идентичного диаметра;
  • тройник Ду15;
  • предназначенный для бойлеров предохранительно-обратный клапан;
  • трубы из металлопластиковые (также подойдет сшитый полиэтилен, гофрированная нержавейка либо полипропилен) с присоединительными фитингами;
  • кабель трехжильный медный ВВГ сечением проводников 2,5 мм²;
  • выключатель автоматический двухполюсный, рассчитанный на ток 20 ампер.

Примечание. Некоторые производители комплектуют свои изделия предохранительными клапанами с резиновыми прокладками.

Так выглядит клапан сброса давления из бака

Если трубные подводки к накопительному водонагревателю планируется муровать в стену, лучше взять трубу из металлопластика, нержавеющей стали или сшитого полиэтилена. Разводку из ППР скрыто прокладывать не рекомендуется. Не забудьте о кронштейнах крепления труб к стенам – подводки не должны нагружать патрубки бойлера собственным весом.

Длина кабеля для присоединения к электросети зависит от удаленности главного щитка управления, откуда придется вести отдельную линию электропитания. Второй вариант подключения – к ближайшей распределительной коробке розеточной сети. Для прокладки проводки открытым способом подготовьте пластиковые кабель-каналы или гофрированный рукав.

При скрытой прокладке трубы сразу уходят в стену

Вариант подсоединения бойлера косвенного нагрева зависит от типа котла и схемы отопления.

Но вам однозначно понадобятся трубы с фитингами и циркуляционный насос малой мощности, развивающий давление 4 м водного столба (0,4 Бар).

Установка водонагревателя

Перед тем как подключить водонагреватель к электросети и водопроводу, агрегат следует надежно закрепить на стену в удобном месте. Дадим несколько рекомендаций по размещению бойлера:

  1. Место установки нагревателя в частном доме или на даче – рядом с вводом холодной воды. Обычно это котельная либо кухня, реже – санузел.
  2. Единственное помещение, пригодное для монтажа накопительного бака в квартире – ванная комната. Иногда бойлер малого объема (35 литров) ставится на кухне.

    Расположение аппарата в углу ванной комнаты

  3. Максимальная высота установки – 10 см от потолка. В идеале низ бытового прибора располагается на уровне 1,5—1,8 м от пола для удобства управления и обслуживания.
  4. В стесненных условиях городской квартиры бойлер лучше подвесить над ванной со стороны смесителя, чтобы во время купания не ударяться головой. В случае аварии и протечки вода уйдет в канализацию, а не к соседям снизу.
  5. Если стена построена из пористого материала, неспособного удержать приличный вес аппарата, нужно приобрести специальный крепеж либо изготовить металлическую подставку, как сделано на фото.

Справка. В многоквартирных домах – новостройках под размещение водогрейного оборудования зачастую предусматривается отдельное помещение.

Выбрав место и высоту подвеса водонагревателя, отметьте на стене точки крепления. Задача облегчается конструкцией штатного кронштейна в виде полосы с прорезями для крюков, приваренной к корпусу бойлера. Пробурите отверстия глубиной 12 см, забейте пластиковые пробки и вкрутите крючки диаметром 8 мм. Второй вариант крепежа — анкерные болты Ø10 мм. Вместе с помощником поднимите тяжелый агрегат и подвесьте за кронштейн.

Изделия некоторых брендов комплектуются специальными бумажными шаблонами, облегчающими первоначальную разметку точек крепления.

Есть бойлеры с отдельной монтажной пластиной, фиксируемой на стене несколькими дюбелями. Корпус привинчивается к ней обычными болтами.

Как подсоединить аппарат к сети водоснабжения

Конструкция электрического или газового бойлера предусматривает отбор воды на нужды ГВС из верхней зоны резервуара, где она достигает максимальной температуры. Подпитка из холодного водопровода осуществляется в нижнюю зону. Отсюда возникают следующие проблемы с опорожнением бака:

  • с «горячей» стороны слив невозможен – конец трубки расположен слишком высоко, поэтому из емкости вытечет буквально 2 литра;
  • если подключить трубу с «холодной» стороны напрямую, то для опорожнения придется откручивать американку;
  • сливать воду через штатный клапан неудобно и долго – сечение штуцера чересчур мало.

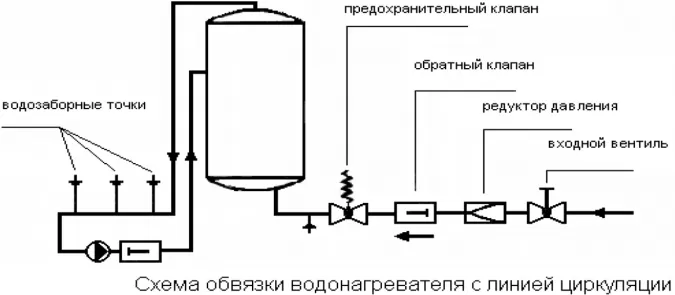

Представленная схема подключения бойлера решает перечисленные проблемы и позволяет опорожнить бак в любой момент, затратив буквально 15 минут. Каждый элемент обвязки четко выполняет свою функцию:

  1. Шаровые краны на основных магистралях служат для отсечения водонагревателя от сети водоснабжения и ГВС.
  2. Тройник с третьим шаровым краном на «холодной» стороне предназначен для полного опорожнения резервуара.
  3. Предохранительный (он же – обратный) клапан занимается сбросом излишков воды, чей объем увеличивается при нагреве. Вторая функция – не позволить опустошение бака обратно в подающий трубопровод.
  4. Американки позволяют отсоединить аппарат без разборки системы.

Чтобы правильно собрать обвязку электрического бойлера, достаточно подсоединить трубы согласно схеме и прикрепить их к стене хомутами. В последнюю очередь прикручиваются американки, на «носик» предохранительного клапана надевается гибкий шланг, направляемый в канализацию. Процесс монтажа накопительного водонагревателя наглядно продемонстрирован в видеосюжете:

После сборки проверьте герметичность стыков, открыв подачу холодной воды. Заполнение бака производится при открытом «горячем» кране смесителя, дабы выпустить воздух. Убедившись в надежности соединений, переходите к электромонтажу.

Подключение к домовой электросети

Мощность подавляющего большинства водонагревателей не превышает 3,5 кВт. Если потребление вашего бытового прибора находится в указанных пределах, смело выполняйте подключение бойлера через стандартную розетку, оснащенную контактом заземления (обязательно!). Работа несложная: проведите от распределительной коробки трехжильный кабель, используя гофру либо пластиковый короб, и поставьте рядом с нагревателем розетку.

Открытая проводка и набалдашники розеток нравятся не всем домовладельцам. Чтобы сделать подключение электричества к водонагревателю более добротно, следуйте нашей инструкции:

  1. Проложите кабель скрытым способом – в бороздах стен или под обшивкой из гипсокартона, подсоединив его к ближайшей коробке розеточной сети либо прямо к электрощиту.
  2. Установите в удобном месте двухполюсный автомат номиналом 20 А, поместив его в декоративную пластиковую коробку.
  3. С помощью зажимов подключите к автомату кабель.
  4. Открутив винты крепления, снимите крышку снизу бойлера. Под ней прячется разъем, куда необходимо присоединить провода. Не забудьте о заземляющем контакте – он должен подключаться к соответствующей шине.

Заполненный водой бойлер включите в сеть и проверьте работоспособность. Поскольку на бюджетных версиях аппаратов температура нагрева регулируется прямо на ТЭНе, не торопитесь ставить крышку. Дождитесь, пока вода достигнет комфортной температуры (смотрите по указателю) и поверните регулировочный рычажок на торце нагревательного элемента, чтобы ТЭН отключился.

Подключаем бойлер косвенного нагрева

Агрегат представляет собой резервуар со встроенным змеевиком, нагревающим основной объем воды. Соответственно, теплообменник соединяется с котлом, а резервуар подключается к системе горячего водоснабжения. Для отвода излишнего количества воды, расширяющейся при нагреве, используется тот же предохранительный клапан.

Проще всего подключить бойлер косвенного нагрева к одноконтурному котлу, оборудованному специальными патрубками. Внутри теплогенератора стоит трехходовой переключающий клапан, который распределяет поток теплоносителя на отопление либо загрузку бойлера ГВС – как распорядится электронный блок управления. В данном случае змеевик нагревателя просто соединяется с соответствующими патрубками.

Примечание. Речь идет о газовых котлах, укомплектованных собственным циркуляционным насосом. В напольных версиях – твердотопливных и газовых – насосов и трехходовых клапанов, как правило, не предусматривается.

Типовая схема присоединения водонагревателя к источнику тепла включает такие элементы:

  • отдельный циркуляционный насос, гоняющий теплоноситель через змеевик бойлера;
  • погружной термостат, отключающий насос при нагреве воды до установленной температуры;
  • 2 обратных клапана, препятствующих образованию паразитных потоков через контуры отопления и ГВС;
  • группа безопасности водогрейного бака;
  • запорная арматура.

Работой насосного агрегата управляет термостат, встроенный в бойлер (в нем предусматривается специальное гнездо). Когда начинается водоразбор, емкость остывает и термоэлемент запускает насос, при достаточном нагреве – останавливает.

Важный момент. Подключение к двухконтурному котлу производится по аналогичной схеме. Не допускается «вешать» бойлер на второй контур теплогенератора, действующий от проточного теплообменника. Как правильно производится обвязка в подобных случаях, смотрите на видео от эксперта:

Заключение

Вы можете абсолютно не читать инструкций, не использовать обвязочной арматуры и подвести воду к электрическому нагревателю напрямую. Агрегат будет успешно функционировать до первой неполадки или ремонта водопровода, когда вам придется сливать воду из емкости. Но есть одна деталь, которую нужно ставить обязательно – предохранительно-обратный клапан. Без него расширяющаяся вода способна разорвать любое слабое соединение или сам бак.

Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства – соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка – залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент – выбор места для установки нагревателя. Вот несколько полезных моментов:

  • Прибор должен быть доступен для обслуживания в любое время.
  • Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
  • Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
  • Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

  • перфоратор с набором насадок;
  • гаечный и разводной ключи;
  • прямая и крестовая отвертка;
  • рулетка;
  • кусачки;
  • пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

Номер “5” – это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

  1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
  2. С помощью резака выполнить разрезы на полипропиленовых трубах.
  3. Впаять в местах отвода тройники.
  4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
  5. Установить муфты и краны.
  6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

  1. Перекрыть подачу воды на трубы в доме.
  2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
  3. Установить в разрезе тройник.
  4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.


Схема подключения бойлера косвенного нагрева, обвязка, монтаж

Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая вода будет в доме в нужных количествах во всех точках разбора.

Сама обвязка бойлера косвенного нагрева особых сложностей не вызывает, используются те же материалы и арматура, что и для любых работ по горячей воде как с котлом, так и с системой подачи горячей водопроводной воды.

Принцип работы БКН и параметры по его выбору, расчеты по объему и моделям смотрите в следующем обзоре в разделе «Бойлеры к котлам».

Здесь остановимся более подробно на вопросе, как подключить бойлер косвенного нагрева в пару к котлу отопления, рассмотрим возможные варианты и прокомментируем схему.

Итак, поехали.

Расположение БКН в доме

Чем ближе БКН стоит к котлу, тем эффективнее происходит теплосъем и передача тепла от СО на ГВС. Обычно, монтаж бойлера косвенного нагрева производится в котельной, хотя я видел несколько вариантов установки БКН в коридорах, ванных комнатах и других подсобных помещениях.

В этом случае, конечно, теплосъем по эффективности будет проигрывать тому варианту, когда схема подключения бойлера косвенного нагрева реализована в помещении котельной, непосредственно у котла.

Однако и у этого варианта есть свой плюс – потребители горячей воды становятся ближе к БКН, а значит теплопотери по ГВС заметно снижаются, а время ожидания горячей воды в системах без циркуляции уменьшается.

Как поставить БКН в котельной

Всего в природе 4 вида расположения БКН в котельной. Это настенные горизонтальные и вертикальные бойлеры, и напольные БКН, устанавливаемые горизонтально и вертикально. Первые имеют арматуру для крепления на стену, вторые такой арматуры не имеют, зато имеют подставки для установки на пол в котельной.

Настенные БКН обычно небольшого объема – от 30 до 200 литров, напольные – от 200 до 1500 литров. Попытка повесить напольный бойлер на стену может закончиться плачевно. Представьте, что вы подвесили на стену из газоблока напольный БКН на 800 литров. Эти 900 килограммов воды и стали в итоге вашу стенку повалят. А за одним зальют вам весь первый этаж кипятком.

Потому, монтаж бойлера косвенного нагрева должен происходить именно так, как задумал его производитель. Настенные – вешаются на стенку, напольные – ставятся на пол.

Установка бойлера косвенного нагрева на стену ничем не отличается от крепления самого обычного электрического водонагревателя – те же анкера, та же процедура.

Единственный момент! Когда вы производите монтаж бойлера косвенного нагрева, следите, чтобы входные и выходные патрубки для подачи и выхода теплоносителя в СО «смотрели» в сторону котла.

В противном случае вам придется здорово помучиться, вы нагородите целую систему из трубок, уголков и обводов, обвязка бойлера косвенного нагрева будет «кривая».

А если все сделать правильно, то у вас будут всего 2 прямых отвода от системы СО. Красота!

Правильная схема монтажа бойлера косвенного нагрева приведена ниже.

Схема монтажа бойлера косвенного нагрева — НАСТЕННЫЙ ВАРИАНТ:



Схема монтажа бойлера косвенного нагрева — НАПОЛЬНЫЙ ВАРИАНТ:

Подключение бойлера косвенного нагрева к СО и ГВС

После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

Сделать это довольно просто, потому как подключить бойлер косвенного нагрева в СО и к ГВС под силу любому нормальному мужику с самым минимумом инструментов.

В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Содержание статьи

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

  • При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
  • Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
  • Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

Как подключить бойлер косвенного нагрева к одноконтурному котлу


Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.


При монтаже бойлера используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.


Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.


Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.


Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.


В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.


По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Как подключить электрический котёл к отоплению?

И в завершении темы о подключении настенных котлов немного о том, как подключить электрический котёл к системе, в которой, кроме отопительных контуров, есть ещё и бойлер косвенного нагрева. Но сперва несколько слов о том…

Когда имеет смысл подключать электрический котёл к бойлеру косвенного нагрева?

Приведённая ниже схема с бойлером имеет смысл только тогда, когда планируется добавить ещё один котёл — газовый или твердотопливный. В противном случае финансовые затраты на электроэнергию будут большими, и, если альтернативы нет, то лучше подключить электрический котёл только к отоплению, а водопроводную воду греть электрическим накопительным водонагревателем.

Схема обвязки электрического котла

Это схема обвязки автоматического электрического котла:

Внутри такого электрокотла, как видно на рисунке, есть и циркуляционный насос, и электронные блоки управления… снаружи нужен только расширительный бак.

Схема обвязки электрического котла без «начинки» будет выглядеть так:

Как подключить электрический котёл к отоплению?

Как подключить электрический котёл к простой (с одной веткой радиаторов) системе отопления, в общем-то, я уже показал на предыдущей схеме. Ваша задачи лишь выбрать обвязку, соответствующую вашему котлу.

На следующей схеме показано, как подключить электрический котёл к системе, состоящей из нескольких контуров:

В эту схему можно добавлять ветки радиаторов, нужно лишь применить коллектор с соответствующим числом патрубков. Можно также вместо любой радиаторной ветки подключить к коллектору водяной тёплый пол. Ну и, как всегда, радиаторная разводка не обязательно однотрубная, а — любая, какая вам больше нравится, либо в каждой ветке своя.

Как подключить электрический котёл к бойлеру косвенного нагрева?

О том, когда это имеет смысл делать, я написал в самом начале, а схема подключения бойлера к электрокотлу вот:

Как видим, здесь просто один радиаторный контур из предыдущей схемы заменен на контур с бойлером. Я просто не стал дорисовывать четвёртый контур, чтобы не загромождать картинку. Обвязку же бойлера здесь приводить не буду, она подробно показана там ->.

Как осуществляется управление (включение-выключение) бойлером? В гильзу (6):

— устанавливается вот такой термостат:

Этот термостат соединяется проводом с циркуляционным насосом контура бойлера (см. на пару схем выше). На термостате устанавливаем желаемую нами температуру нагрева воды для водопровода. Дальше термостат будет включать или выключать насос в соответствии с заданной температурой.

Как подключить два электрокотла к многоконтурной системе отопления?

Ну и на «закуску» схема подключения двух электрических котлов к нескольким контурам отопления:

В качестве насосного коллектора с гидрострелкой в схеме применён агрегат, который упоминался в нескольких других статьях:

Вы, конечно, можете собрать коллектор из отдельных деталей — тройников, сгонов, муфт и т. п., — а гидрострелку тоже купить отдельно… но это будет дольше, больше мороки… в общем, я такую сборку приводить не стану, кому интересно, посмотрите примеры в этой статье или в этой.

Обратите внимание, что в обвязках обоих котлов есть дополнение по сравнению с самой первой на этой странице схемой: обратные клапаны.

При желании вы можете заменить любой радиаторный контур (а то и несколько) контуром водяного тёплого пола. Разумеется, в контуре тёплого пола должен быть смесительный узел.

А вот вставлять в схему бойлер косвенного нагрева лучше не надо — очень дорого. Если кроме электричества нет источников энергии, то выгодней смонтировать накопительный электрический бойлер отдельно.

Вот, вроде бы, и всё, теперь вы знаете, как подключить электрический котёл к отоплению и бойлеру косвенного нагрева.

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

  • сколько точек разбора воды будет использоваться;
  • какова их отдельная и общая потребность;
  • насколько быстрым должен быть прогрев воды в каждом кране;
  • до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

  • площади теплообменников;
  • тепловую емкость воды;
  • длину змеевика и его конфигурацию;
  • потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

% PDF-1.7 % 4690 0 объект > эндобдж xref 4690 75 0000000016 00000 н. 0000003379 00000 п. 0000003530 00000 н. 0000004304 00000 п. 0000004370 00000 н. 0000004485 00000 н. 0000007137 00000 н. 0000009907 00000 н. 0000012783 00000 п. 0000015547 00000 п. 0000015773 00000 п. 0000016418 00000 п. 0000017058 00000 п. 0000017173 00000 п. 0000017286 00000 п. 0000017480 00000 п. 0000020146 00000 п. 0000020760 00000 п. 0000020789 00000 п. 0000021403 00000 п. 0000021502 00000 п. 0000021642 00000 п. 0000021782 00000 п. 0000021983 00000 п. 0000022012 00000 н. 0000022213 00000 п. 0000025554 00000 п. 0000025697 00000 п. 0000025841 00000 п. 0000026006 00000 п. 0000026148 00000 п. 0000028916 00000 п. 0000031260 00000 п. 0000052688 00000 п. 0000052759 00000 п. 0000053247 00000 п. 0000053732 00000 п. 0000053803 00000 п. 0000054060 00000 п. 0000054292 00000 п. 0000054376 00000 п. 0000054433 00000 п. 0000054513 00000 п. 0000092940 00000 п. 0000093196 00000 п. 0000131761 00000 н. 0000168424 00000 н. 0000183870 00000 н. 0000185209 00000 н. 0000191927 00000 н. 0000193493 00000 н. 0000193762 00000 н. 0000193831 00000 н. 0000194085 00000 н. 0000194114 00000 н. 0000194494 00000 н. 0000196267 00000 н. 0000196538 00000 н. 0000196607 00000 н. 0000196833 00000 н. 0000196862 00000 н. 0000197224 00000 н. 0000198774 00000 н. 0000199045 00000 н. 0000199114 00000 п. 0000199327 00000 н. 0000199356 00000 н. 0000199705 00000 н. 0000204744 00000 н. 0000205001 00000 н. 0000217359 00000 н. 0000241788 00000 н. 0000264962 00000 н. 0000003126 00000 н. 0000001837 00000 н. трейлер ] >> startxref 0 %% EOF 4764 0 объект > поток x ڬ UmL [U ~ ρAe \ -uFBù (sJiK-A ݨ @ KS} A7_KL4m.̠KML \ f̖i {n0C. =

Страница не найдена | Мощность пара

  • Продукты
    • Котлы паровые
      • Генераторы Circulatic® Watertube
      • Генераторы Modulatic® Watertube
      • Электрокотлы
      • Электродные котлы
    • Жидкостно-масляные котлы
      • Нагреватели теплоносителя Hi-R-Temp®
    • Водогрейные котлы
      • Котлы электрические
      • Топливные котлы Hi-R-Temp
    • Электрокотлы
      • Котлы паровые электрические
      • Электрические генераторы горячей воды
      • Электродные котлы
    • перегреватели
      • Топливные и электрические нагреватели
    • Деаэраторы
      • Деаэраторы распылители
      • Лотковые деаэраторы
  • Приложения
    • Терминалы для подогрева асфальта и жидкости
    • Пивоварение и дистилляция
    • Химическая обработка
    • Производство гофрированного картона и бумаги
    • Пищевая промышленность
    • Переработка газа и нефти
    • Здравоохранение
    • Морской — баржи и океанские суда
    • Электростанции
    • Технологический пар и тепло
    • Очистка сточных вод
    • Испытание клапана
  • После рынка
    • Circulatic®
    • Modulatic®
    • Hi-R-Temp®
    • Электрические перегреватели
  • Преимущества
    • Наше преимущество
    • Преимущества продукта
  • Поддержка
    • Найти представителя
      • Канада и Мексика
      • Пуэрто-Рико
      • За пределами Северной Америки
    • Документы
    • Свяжитесь с нами
    • Управленческие контакты
    • Карьера
  • Видео
  • Документы
  • Найти представителя
  • Поддержка
Поиск
  • Видео
  • Документы
  • Календарь событий
  • Найти представителя
  • Карьера

Меню

  • Продукты
    • Котлы паровые
      • Генераторы Circulatic® Watertube
      • Генераторы Modulatic® Watertube
      • Электрокотлы
      • Электродные котлы
    • Жидкостно-масляные котлы
      • Нагреватели теплоносителя Hi-R-Temp®
    • Водогрейные котлы
      • Котлы электрические
      • Топливные котлы Hi-R-Temp
    • Электрокотлы
      • Котлы паровые электрические
      • Электрические генераторы горячей воды
      • Электродные котлы
    • перегреватели
      • Топливные и электрические нагреватели
    • Деаэраторы
      • Деаэраторы распылители
      • Лотковые деаэраторы
  • Приложения
    • Терминалы для подогрева асфальта и жидкости
    • Пивоварение и дистилляция
    • Химическая обработка
    • Производство гофрированного картона и бумаги
    • Пищевая промышленность
    • Переработка газа и нефти
    • Здравоохранение
    • Морской — баржи и океанские суда
    • Электростанции
    • Технологический пар и тепло
    • Очистка сточных вод
    • Испытание клапана
  • После рынка
    • Circulatic®
    • Modulatic®
    • Hi-R-Temp®
    • Электрические перегреватели
  • Преимущества
    • Наше преимущество
    • Преимущества продукта
  • Поддержка
    • Найти представителя
      • Канада и Мексика
      • Пуэрто-Рико
      • За пределами Северной Америки
    • Документы
    • Свяжитесь с нами
    • Управленческие контакты
    • Карьера
  • Самооценка сотрудников
  • Видео
  • Продукты
    • Котлы паровые
      • Парогенераторы Circulatic® Watertube
      • Парогенераторы Modulatic® Watertube
      • Котлы паровые электрические
      • Котлы паровые электродные
    • Жидкостно-масляные котлы
      • Нагреватели теплоносителя Hi-R-Temp®
      • Топливные водогрейные котлы Hi-R-Temp
    • Водогрейные котлы
      • Водогрейные котлы электрические
    • Электрокотлы
      • Котлы паровые электрические
      • Электрические генераторы горячей воды
      • Электродные котлы
    • Супер Нагреватели
      • Топливные и электрические нагреватели
    • Деаэраторы
      • Распылительные деаэраторы для котельных систем
      • Лотковые деаэраторы для котельных систем
  • Применение котельной системы
    • Терминалы для подогрева асфальта и жидкости
    • Пивоварение и дистилляция
    • Химическая обработка
    • Производство гофрированного картона и бумаги
    • Пищевая промышленность
    • Переработка газа и нефти
    • Здравоохранение
    • Морской: баржи и океанские суда
    • Электростанции
    • Технологический пар и тепло
    • Испытание клапана
    • Очистка сточных вод
  • После рынка
    • Модернизация паровых котлов Circulatic® Watertube
    • Модернизация паровых котлов Modulatic® Watertube
    • Обновления для нагревателей теплоносителя Hi-R-Temp®
    • Модернизация пароперегревателей
  • Преимущества
    • Наше преимущество
    • Преимущества продукта
  • Выставки
  • Поддержка
    • Найти представителя
    • Документы
    • Свяжитесь с нами
    • Управленческие контакты
    • Карьера



  • Видео
  • Документы
  • Найти представителя
  • Поддержка
Электрические котлы

Strom Руководство пользователя

  Руководство пользователя котлов Strom Electric System

ВВЕДЕНИЕ

Пожалуйста, прочтите и соблюдайте эти инструкции по установке, а также соблюдайте правильные инструкции по эксплуатации, чтобы обеспечить долгий срок службы вашего электрического бойлера Strom.Эти инструкции необходимо сохранить и передать любому новому пользователю.

На все котлы предоставляется полная гарантия 2 года со дня регистрации. Гарантия распространяется на любые производственные дефекты и покрывает замену любых неисправных деталей и затраты на рабочую силу. Гарантия не распространяется на повреждения котла из-за неправильной установки и любые последующие повреждения воды или утечки в котел. Перед тем, как передать котел конечному пользователю, необходимо проверить всю водопроводную сеть на предмет нормальной работы и водонепроницаемости.Гарантия не распространяется на расходы, которые не были организованы Strom Ltd.

.

Этот прибор не предназначен для использования кем-либо (включая детей) с ограниченными физическими, сенсорными или умственными способностями или не имеющим опыта работы с прибором, если они не находятся под наблюдением или не прошли инструктаж со стороны компетентного лица, ответственного за их безопасность.

ПОДГОТОВКА / БЕЗОПАСНОСТЬ

Этот электрический котел должен быть установлен в соответствии со следующим: —

  • Местные строительные нормы и правила
  • Строительные нормы Великобритании

BS EN 12828
Системы отопления в зданиях: Проектирование систем водяного отопления.

BS EN 12831
Системы отопления в зданиях: Метод расчета расчетной тепловой нагрузки

BS EN 14336
Системы отопления в зданиях: Монтаж и ввод в эксплуатацию систем водяного отопления

BS7671
Требования к электроустановкам. Правила проводки IEE. Семнадцатое издание

BS EN 7593
Практические правила для обработки воды в системах отопления

  1. Проверка нагрузки
    Проверка нагрузки необходимо учитывать при установке котлов большой мощности
  2. Проектирование центрального отопления
    Подробные рекомендации приведены в BS EN 12828 и BS EN 6700
  3. Расположение
    Котел можно установить практически в любом месте, но следует учитывать возможность мороза или сырости, а также необходимость технического обслуживания оборудования в будущем.Следует предусмотреть свободное пространство для снятия передней панели, если это необходимо, и для поступления воздуха в котел. Котел должен быть установлен в вертикальном положении, в противном случае гарантия будет аннулирована. Стена, на которой устанавливается котел, должна быть достаточно прочной, чтобы выдержать вес заполненного котла.
ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ, НЕОБХОДИМЫЕ ПЕРЕД УСТАНОВКОЙ
  1. Убедитесь, что напряжение на индикаторной пластине котла совпадает с напряжением сети, к которой он будет подключен.
  2. Воздухозаборники и форточки котла обеспечивают его исправную работу и защищают устройство от перегрева. В результате они никогда не должны покрываться.
  3. Перед проведением любого внутреннего ремонта котел необходимо отключить от сети.
  4. Котел всегда должен быть заземлен.
  5. Цепь электропитания должна включать устройство остаточного тока.
  6. Сливные клапаны должны устанавливаться в самой нижней точке трубопровода системы в доступном месте.Они должны быть установлены в соответствии с BS 2879.
  7. Неправильное использование котла запрещено.
  8. Все модели оснащены различными элементами безопасности. Если один или несколько из них активированы, они вызовут код ошибки на котле. Проконсультируйтесь с разделом об устранении неполадок в этом руководстве, и если проблема не исчезнет, ​​обратитесь в Strom.
  9. Можно установить подходящий внешний таймер / комнатный термостат, если внутреннее программирование котла не используется.
  10. Все компоненты герметичной системы центрального отопления встроены.Подходящий заправочный контур должен быть установлен снаружи на патрубке для пополнения воды в соответствии с правилами водоснабжения.
  11. Для любых предохранительных клапанов требуется трубопровод к безопасной точке слива
ВНУТРЕННИЕ КОМПОНЕНТЫ ТЕПЛОВОГО КОТЛА

  1. Автоматический выключатель
  2. Окно доступа с электроприводом
  3. Теплообменник, запатентованный системой отопления
  4. Термовыключатели
  5. Отопление расширительного бака
  6. Датчик температуры теплового потока
  7. Датчик температуры обратного тепла
  8. Автоматический воздухоотводчик (доступ за насосом)
  9. Насос
  10. Манометр
  11. Датчик давления (связанный с манометром)
  12. Клапан ограничения давления и расширения
  13. Клапан подпитки системы отопления
  14. Термовыключатели
  15. Теплообменник ГВС
  16. Датчик температуры на выходе горячей воды
  17. Датчик температуры на входе холодной воды
  18. Датчик расхода ГВС
УСТАНОВКА
  1. Общие требования
    Котел должен устанавливаться квалифицированным и сертифицированным сантехником или инженером-теплотехником, а подключение к электросети должен производить квалифицированный электрик.Для трехфазных требований это должен выполнять электрик, сертифицированный по BS 7671 17-го или 18-го издания.
    Системы должны быть спроектированы в соответствии с действующими строительными нормами на момент установки. Перед подачей тока в устройство необходимо заземлить прибор. Strom Limited не несет ответственности за неправильную установку, выполненную неквалифицированными специалистами.
  2. Подвешивание котла
    Подвесьте котел в вертикальном положении на предусмотренных местах крепления рамы, так чтобы патрубки подающей и обратной линии были направлены в нижнюю часть агрегата.
    Подключите котел к системе отопления, убедившись, что запорные клапаны установлены на подающем и обратном трубопроводах.
    СМОТРИТЕ ПРОЦЕДУРУ ПОДВЕСКИ НА НАД КРЫШКОЙ.
  3. Запорные клапаны
    Для облегчения демонтажа из системы рекомендуется установить полнопроходные запорные клапаны на подающем и обратном трубопроводе от котла. Не используйте стандартные шаровые краны, так как это может ограничить поток в котел и из него, что приведет к ухудшению рабочих характеристик.
  4. Auto Air Vents
    Автоматический воздухоотводчик уже встроен в котел.Однако, если котел будет использоваться в паре с водонагревателем, необходимо установить дополнительный воздухоотводчик рядом с змеевиком водонагревателя.
  5. Конструкция системы
    Необходимо установить внешний байпасный клапан, чтобы система могла циркулировать, когда все радиаторы закрыты. По возможности следует использовать термостаты
    для управления отоплением, а в соответствии со строительными нормами также следует использовать статистику баллонов (при необходимости). Радиатор следует установить и запереть открытым в помещении, в котором установлен комнатный термостат (если он установлен), чтобы избежать перегорания системы отопления.
  6. Подключение к водопроводу
    При заполнении системы отопления следует обращаться к BS EN 14336. Не должно быть соединения между системами центрального отопления и основным водоснабжением, и должны соблюдаться все местные постановления о водоснабжении. Любое соединение между водопроводной водой и системой отопления должно быть отключено после использования.
  7. Промывка
    Система должна быть промыта до 10% PPM (хлоридов и других) или ниже, чтобы система водоснабжения не влияла на срок службы котла.Если котел устанавливается в существующую систему отопления, необходимо выполнить промывку радиаторов и трубопроводов для удаления любого потенциального мусора.
ДИАГРАММА ПОДВЕСКИ ДЛЯ УКАЗАНИЯ ПО УСТАНОВКЕ

Пожалуйста, убедитесь, что стена, предназначенная для монтажа котла, имеет конструктивную целостность, позволяющую поддерживать агрегат в заполненном состоянии.

  1. С помощью ударной дрели просверлите 6 отверстий согласно прилагаемой схеме настенного монтажа. Верхние отверстия должны иметь диаметр Φ8, а нижние отверстия могут быть идентичными или вместо этого могут иметь диаметр Φ6.
  2. Просверлите в общей сложности 6 распорных винтов диаметром Φ8 в верхних отверстиях и либо диаметром Φ8, либо Φ6 в нижних. Оттуда просверлите 3 подвесных винта в 3 верхних отверстия.
  3. Подвесьте котел на 3 закрепленных верхних винта, а затем закрепите на месте 3 дополнительными винтами снизу
ЗАЗОРЫ

Котел должен иметь зазор 100 мм со всех сторон от потолка, пола, боковой стены или неподвижных препятствий. Это должно быть соблюдено для безопасной и подходящей работы.

ПОДКЛЮЧЕНИЕ ВОДЫ
  • Подключения подающей и обратной линии должны выполняться в соответствии с цветовой схемой и маркировкой, нанесенной на котел.
  • Подключения на входе и выходе сетевой воды должны выполняться в соответствии с цветовой схемой и маркировкой, нанесенной на котел.
  • При затяжке или ослаблении резьбовых соединений всегда используйте подходящие инструменты, такие как гаечные ключи с открытым зевом. Не используйте трубные ключи, удлинители или неподходящие инструменты, которые могут вызвать повреждение или утечку воды.
  • Установить продувки в радиаторах и любых высоких точках системы отопления.

Регулируемое заправочное соединение входит в состав котла. Его необходимо закрыть, когда в системе будет достигнуто давление и будет удален воздух. В качестве альтернативы он может быть заблокирован открытым, и для заполнения системы отопления и замены воды, потерянной во время обслуживания или удаления воздуха из системы, можно использовать традиционный контур наполнения. Контур заполнения должен быть установлен в непосредственной близости от котла или подключен к штуцеру подпитки воды.Контур наполнения должен быть установлен в соответствии с действующими правилами водоснабжения и должен быть удален после наполнения, а клапаны закрыты подходящими крышками.

ПОТОК И ВОЗВРАТ ОТОПЛЕНИЯ

Эти соединения имеют размер ¾ ”для подключения к трубе диаметром 22 мм. На подающей и обратной линии должны быть установлены рабочие клапаны подходящего диаметра, чтобы можно было изолировать котел для обслуживания без опорожнения всей системы отопления. Мы рекомендуем гибкие шланги, так как зажимы для чрезмерной затяжки могут повредить внутренние детали котла, на что не распространяется гарантия.

ВХОД И ВЫПУСК ГОРЯЧЕЙ ВОДЫ

Эти соединения имеют размер 1/2 дюйма для подключения к 15-миллиметровой трубе с рабочим клапаном на входе для ограничения потока. Мы рекомендуем гибкие шланги, так как зажимы для чрезмерной затяжки могут повредить внутренние детали котла, на что не распространяется гарантия.

ТОЧКА СЛИВА

Точка слива должна быть установлена ​​в самой нижней точке системы отопления. Слив воды из котла через предохранительный клапан недопустим, так как мусор может помешать правильной работе клапана.

НАЧАЛЬНОЕ ЗАПОЛНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ

Убедитесь, что запорные клапаны подачи и возврата открыты. Подсоедините заправочный контур к штуцеру пополнения воды, полностью откройте клапан и дайте системе медленно заполниться, пока манометр не покажет от 1 до 1,5 бар, после чего клапан пополнения должен быть закрыт. Удалите воздух из всех клапанов ручного выпуска, пока из системы не будет удален весь воздух. Во время этой операции необходимо будет пополнить систему.

РАСШИРИТЕЛЬНЫЙ СОСУД

Внутри котла установлен расширительный бак, чтобы обеспечить пространство для теплового расширения воды при нормальных рабочих условиях.Однако, если система содержит значительные объемы воды, необходимо установить дополнительный расширительный бак для обогрева снаружи.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Завершите все трубопроводы перед подключением котла к электросети.

Убедитесь, что доступное сетевое напряжение совпадает с указанным на паспортной табличке.

Важно убедиться, что общая мощность, подаваемая в здание, имеет достаточную нагрузочную способность для обеспечения котла требуемой тепловой мощностью в дополнение ко всем другим приборам, которые могут быть подключены одновременно.

Кабель питания котла должен быть достаточного сечения, чтобы выдерживать требуемую нагрузочную способность. Он должен быть подключен через связанный изолирующий выключатель с минимальным зазором между контактами 3 мм на каждом полюсе, а система должна быть защищена автоматическим выключателем подходящего номинала.

Важно, чтобы котел был правильно заземлен, а проводка была проверена на соответствие действующим нормам IEE.

РАЗМЕР ЭЛЕКТРОПИТАНИЯ

В следующей таблице приведены технические характеристики для полного выбора электрокотлов Strom

.

ПОДКЛЮЧЕНИЕ К КОТЛУ

Клеммная колодка находится в верхней правой части котла и доступна после снятия передней панели.Кабель питания должен быть безопасно проложен к этой точке через кабельный ввод в верхней части правой панели котла.

Убедитесь, что соединительные кабели правильно подключены к нужным клеммам и надежно закреплены.

ПРОВОДКА ВНЕШНИХ УПРАВЛЕНИЙ

Рекомендуется подключение котла к внешнему блоку управления, например, комнатному термостату или канальному программатору. Коммутационное соединение блока управления должно быть без напряжения и подключено к соответствующим клеммам, как показано на электрической схеме.

ВВОД В ЭКСПЛУАТАЦИЮ

Включить электропитание котла. Убедитесь, что программатор установлен в нейтральное состояние, в котором он не требует нагрева.

НАСОС

Насос уже установлен в котле как часть отопительного контура и будет подключен к плате. При включении котла насос должен обеспечивать нормальную циркуляцию в рамках проверки работоспособности.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Внешние контроллеры следует подключать в соответствии со схемами подключения, показанными ниже.Любые радиочастотные контроллеры могут быть подключены согласно инструкции по установке от производителя.

СОЕДИНЕНИЯ КОТЛА

  1. Клеммная колодка
  2. Предохранитель на 6 А
  3. Плата питания обогрева
  4. Гидравлический щит
  5. Температура воды на выходе. Датчик
  6. Температура воды на входе. Датчик
  7. Датчик расхода воды
  8. Сенсорная панель управления
  9. Реле давления
  10. Прерыватель нагрева
  11. Температура подачи в системе отопления
  12. Температура обратной линии отопления
  13. Зуммер
  14. Мощность теплообменника
  15. Батарея внутренней памяти
СХЕМА ЭЛЕКТРОПРОВОДОВ

Все электромонтажные работы должны выполняться в соответствии с действующими правилами электропроводки IEE BS7671.
Все электрические соединения должны выполняться квалифицированным электриком.

ЭКСПЛУАТАЦИЯ КОТЛА
Панель управления котлом

Первоначальное включение — ввод в эксплуатацию системы отопления

При первом включении котел выполняет самопроверку. Если обнаружены какие-либо неисправности, они будут отображаться на дисплее, и их можно будет определить в разделе «Устранение неисправностей» в данном руководстве. При подключении внешнего контроллера убедитесь, что он надежно подключен к котлу в соответствии со схемами подключения в данном руководстве, прежде чем включать питание котла.

При первом подключении питания к котлу, панель управления котла загорается, но питание не включается. В этом состоянии «Выключено» установщик может настроить время, день недели и температуру нагрева на выходе из котла, а также желаемую температуру «приближения» к обратной линии отопления.

  1. Удерживайте кнопку меню в течение 2 секунд.
  2. Это изменит дисплей на «Часы». Регулировка с помощью знаков + и — позволит пользователю настроить день недели. Нажатие кнопки меню подтвердит настройку дня и затем вызовет мигание времени, нажатие знаков + и — соответственно изменит час, нажатие кнопки меню подтвердит час и вызовет мигание минут, и это можно соответственно отрегулировать и подтвердить. нажав кнопку меню.
  3. Нажатие кнопки Power вернет котел в исходное меню дисплея «Часы». Нажатие кнопки меню переключит дисплей на «Нагрев» и отобразится температура. Это желаемая температура нагрева, которой будет достигаться поток нагрева при выходе из котла, и ее следует устанавливать только в начале срока службы котла. Это должно быть установлено соответственно в зависимости от размера отопительного контура. Для небольшого дома это значение не должно быть выше 60-65 градусов.Однако для больших жилищ это значение должно быть установлено на уровне 65-70 градусов.
  4. Когда выбрана правильная температура, нажатие кнопки «Меню» будет циклически переключать дисплей на «diff» с другим числом, отображаемым ниже. Это разница в температуре подачи и обратной линии системы отопления, при которой котел выключится, чтобы остановить любые избыточные потери энергии или потенциальный перегрев системы. Котел перестанет работать независимо от того, будет ли достигнута желаемая температура в обогреваемых помещениях. Как правило, дифференциальную температуру следует установить на уровне 10-15 градусов, чтобы избежать нежелательного отключения системы во время периода нагрева, но ее можно отрегулировать в соответствии с требованиями конечного пользователя.
  5. Меню удержания вернет котел в исходное состояние, при этом удерживание кнопки Power в течение 2 секунд включит котел для начальной самопроверки. После завершения этой проверки убедитесь, что система правильно реагирует, запрашивая тепло через подключенный контроллер отопления (обычно повышая желаемую температуру в помещении).
Первоначальное включение — ввод в эксплуатацию системы горячего водоснабжения

Комбинированный котел Strom будет отдавать приоритет производству горячей воды для любого питьевого оборудования, такого как душевые и краны, как и любой газовый комбинированный котел.Расход воды следует регулировать с помощью предлагаемого рабочего клапана на входе холодной воды, чтобы обеспечить достаточное повышение температуры от бойлера для любых бытовых применений. Ниже приведены рекомендации по расходу для повышения температуры на 30 ° C для каждой модели котла:

Пользователь может изменить желаемую настройку температуры горячей воды на выходе из пароконвектомата только при включенном выходе горячей воды с помощью кнопок увеличения и уменьшения на панели управления.По умолчанию установлено значение 45 ° C.

УСТРАНЕНИЕ НЕПОЛАДОК

По любым другим вопросам обращайтесь в компанию Strom ltd по телефону 0333 344 2474.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Электрокотлы Strom не требуют особого обслуживания, кроме следующих:

  • Система отопления должна заполняться и обслуживаться при холодной воде при давлении 1–1,5 бар. Частое наполнение системы может вызвать образование накипи, коррозию и повреждение системы отопления, и этого следует по возможности избегать.Регулярная потеря давления может указывать на утечку в системе и должна быть исследована.
  • НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ ДОПУСКАЕТСЯ ВКЛЮЧАТЬ КОТЛ, КОГДА СИСТЕМА СУХАЯ.
  • В котле установлена ​​программа защиты от замерзания. Для того, чтобы это работало, к котлу необходимо постоянно подавать электроэнергию. В систему отопления можно добавить антифриз (не более 20% по объему), если котел будет простаивать длительное время. В противном случае следует отключить котел от электросети и полностью осушить систему, чтобы избежать повреждений от замерзания.
ИНФОРМАЦИЯ О ГАРАНТИИ:

Все продукты Strom поставляются в соответствии со стандартными положениями и условиями (доступны по запросу или через наш веб-сайт). Настоящая Политика также применяется в дополнение к нашим условиям и положениям к любым электрическим котлам Strom, и, устанавливая этот продукт, вы соглашаетесь соблюдать настоящие Положения и условия и настоящую Политику. Настоящая Политика устанавливает гарантийный срок и исключения, которые применяются к электрическим котлам, для других продуктов, пожалуйста, посетите наш веб-сайт или соответствующие руководства.Эта Политика регулируется нашими Стандартными положениями и условиями, и ее следует читать вместе с этими условиями. Мы оставляем за собой право вносить изменения в эту политику в любое время.

Подробная информация о гарантии:
С учетом исключений, изложенных ниже, и любых применимых пунктов наших Положений и условий, неисправные детали и продукты будут бесплатно заменены или отремонтированы компанией Strom или одним из ее представителей в течение применимого Гарантийного периода. Если работа выполняется персоналом, не связанным со Strom, или без ведома Strom, мы не сможем покрыть связанные с этим расходы, запчасти и оплату труда.Если Strom или его представители не могут своевременно явиться на вашу собственность, мы оставляем за собой право позволить третьим сторонам взять на себя работы после того, как предварительно согласованная стоимость будет согласована напрямую со Strom (соглашения через третьих лиц не принимаются).

Исключения:

  1. Эта политика применяется только в следующих случаях:
    • Продукт установлен и используется строго в соответствии с Условиями и инструкциями, прилагаемыми к продукту; и
    • неисправность не связана с несчастным случаем, неправильным использованием, неправильным обращением, неподходящими условиями воды (включая загрязнение или несоответствующее давление воды), накоплением известкового налета или любыми изменениями, модификациями или ремонтом, выполненными любой стороной, явно не указанной компанией Strom.
    • Неподходящие водные условия включают:
      1. Частное водоснабжение, не регулируемое органами водоснабжения
      2. Жесткая вода, не прошедшая обработку
      3. Добавки к воде, вызывающие коррозию продукта
      4. Отсутствие ингибитора коррозии в отопительных контурах
  2. Настоящая гарантия не распространяется на ущерб, возникший в результате простоя продукта или косвенный ущерб другим товарам, мебели или имуществу.
  3. Настоящая гарантия не распространяется на расходные материалы, связанные с продуктом.
  4. Установки, которые не выполнялись лицами, не обладающими соответствующей квалификацией, необходимой в их области для выполнения предпринятых работ (мы оставляем за собой право запросить копию сертификата на установку электроустановок)
  5. Гарантии не подлежат передаче и должны быть приобретены как новые у одного из наших дистрибьюторов.

Гарантийные сроки:
На все котлы Strom распространяется стандартная гарантия сроком 1 год, однако после завершения гарантийной процедуры (см. Гарантийный ярлык) гарантия будет продлена до 2 лет бесплатно.

ПРИМЕЧАНИЯ:

_______________________________________________________
_______________________________________________________
_______________________________________________________
_______________________________________________________


Руководство пользователя котлов электрической системы Strom

— Оптимизированный файл
Руководство пользователя котлов электрической системы Strom — Исходный файл

Руководство по установке электрического котла EFM Elec-T-Therm

  Руководство по установке электрического котла EFM Elec-T-Therm

Проверьте устройство на отсутствие повреждений при транспортировке.Если есть какие-либо доказательства повреждения, включая повреждение внешней оболочки, вам следует немедленно связаться с вашей транспортной компанией и подать претензию. Не устанавливайте котел.

Правильный выбор размера EB4 или любого нагревательного устройства требует точного теплового баланса, выполненного квалифицированным специалистом в области отопления. Использование водонагревателя косвенного нагрева с EB4 может значительно и отрицательно повлиять на удовлетворительную работу EB4. Использование водонагревателя косвенного нагрева с EB4 не рекомендуется.Эти инструкции включают варианты установки, включая системные компоненты. Компоненты не предоставляются, если специально не указано иное. Предлагаемые схемы установки относятся к указанным торговым маркам. Если используется другая марка, см. Инструкции производителя по установке.

Для установки котла efm Elec-T-Therm требуется опытный и обученный обслуживающий персонал. EB4 во многом похож на котел, работающий на жидком топливе или газе. Различия важны. Тщательно следуйте инструкциям по установке, чтобы избежать проблем.Свяжитесь с efm, если у вас есть какие-либо вопросы или проблемы.

Электропроводка, трубопроводы и конструкция должны соответствовать всем применимым местным, государственным и федеральным нормам. В случае, если местные электротехнические нормы и правила не применяются, следует соблюдать национальные электротехнические нормы.

Перед тем, как начать. Вам понадобится следующее:
Четыре винта со шпонкой 3/16 дюйма или коленчатые болты для монтажа.
Трубная заглушка ½ дюйма, если вы используете расширительный бак напорного типа.
Расширительный бак: критерии определения размеров см. В инструкциях производителя.
Запорные клапаны, трубопроводы и зональные устройства, как описано на схемах установки.

УСТАНОВКА
  1. Осторожно извлеките блок из транспортной коробки. Снимите кожух котла, открутив винты для сборки кожуха по периметру кожуха (кожух можно переустановить после электромонтажа и прокладки трубопроводов. Следующие аксессуары входят в комплект и находятся в незакрепленном виде внутри кожуха котла:
    • Воздухозаборник для установки в отверстие под смеситель 1/8 ″ в верхней части котла.
    • Термостат, низковольтный, для выносного монтажа.
  2. Котел разрешается монтировать только на стене. Предусмотренное вентиляционное отверстие должно находиться в верхней части котла. EB4 снабжен фланцами для настенного монтажа, встроенными в заднюю стенку котла. В каждом фланце есть два отверстия диаметром 3/8 дюйма с центрами 16 дюймов. Надежно закрепите котел на стене с помощью шурупов 3/16 ″ или болтов 3/16 ″. Перед установкой котла на стену убедитесь, что котел стоит ровно.
  3. Оставьте зазор 20 дюймов перед устройством для снятия кожуха, выполнения электрических подключений и обслуживания.Требуемый боковой и верхний зазор составляет 12 дюймов. Требуемый зазор снизу и сзади составляет 0 дюймов.
  4. Единственные требуемые трубопроводные соединения — это подача и возврат котловой воды, расширительный бак, подача воды и сливной трубопровод от предохранительного клапана. Циркуляционный насос устанавливается на заводе. Поток должен быть ВЕРХНИМ, в сторону корпуса котла. Стрелка на корпусе циркуляционного насоса указывает направление потока воды.
  5. Расширительный бак (не входит в комплект) должен соответствовать системе и устанавливаться в соответствии с рекомендациями производителя.Бак обычного расширительного типа может быть подсоединен к штуцеру 1/2 ″ NPT в верхней части котла. Если используется напорный резервуар, отверстие 1/2 ″ должно быть закрыто. См. Инструкции производителя для определения размера расширительного бачка.
    Не уменьшайте размер расширительного бачка.
  6. Давление в системе подачи воды в дом не должно превышать 60 фунтов на квадратный дюйм. Редуктор давления потребуется, если в системе будет превышено это давление. На линии подачи воды необходимо установить автоматический подающий клапан (не входит в комплект), чтобы вся система (котел и радиатор) не упала ниже установленного давления клапана (12 фунтов на кв. Дюйм).
  7. Линии подачи и возврата воды в систему должны быть соединены с запорными клапанами и продувочными клапанами. Удаление воздуха из системы перед работой имеет решающее значение для удовлетворительной работы. Все соединения должны быть герметичными и герметичными.
  8. Требуемая потребляемая электрическая мощность — трехпроводная, 120/240 В, однофазная, 60 Гц. (Блоки EB4-15 и EB4-30 могут быть подключены с использованием трехфазного питания, двух или трех параллельных цепей. См. Электрическую схему.)
  9. Автоматический выключатель рассчитан на 60 ампер на цепь нагревателя и 15 ампер на циркуляционный насос и цепь управления.Цепь управления 24 В защищена током 2 А. предохранитель с наконечником.
  10. В правом нижнем углу шкафа котла предусмотрено отверстие для входной проводки. Вся проводка должна выполняться в соответствии с местными электротехническими правилами или национальными электротехническими нормами при отсутствии местных правил.
    Предупреждение : ОТСОЕДИНИТЕ ВСЕ ПРОВОДКИ НА ГЛАВНОМ ВЫКЛЮЧАТЕЛЕ ПЕРЕД ПОДКЛЮЧЕНИЕМ МОДУЛЯ
  11. Подключите питание к клеммам с маркировкой L 1 и L2, а нейтраль трехпроводной сети — к клемме с маркировкой N (нейтраль).
  12. Подключите заземляющий провод к заземляющему контакту корпуса и подключите заземляющий провод к заземлению, которое соответствует местным электротехническим нормам. Неправильные основания могут создать небезопасные условия и помешать работе других электронных устройств.
  13. Заменить кожух котла и ввернуть монтажные винты. Удалите винт, удерживающий дверцу, чтобы дверцу можно было открыть.
    Установите на место стопорный винт дверцы, когда система работает, чтобы избежать случайного или непреднамеренного открытия дверцы.
  14. Найдите монтажную пластину термостата на твердой стене.Убедитесь, что опорная пластина термостата выровнена, поместив уровень через точки выравнивания на верхнем крае пластины. Пропустите двухпроводной провод термостата от термостата через отверстие в правой части шкафа и присоедините к клеммам клеммной колодки термостата. Если EB4 устанавливается без нескольких зон, управляемых клапанами или циркуляционными насосами, настройте термостатический упредитель тепла в соответствии с инструкциями производителя и следующими настройками:
    EB4-10 =.3
    EB4-15 и EB4-20 =. 5
    EB4-25 и EB4-30 =. 7
    Настройка предвидения тепла помогает предвидеть вызов тепла, а также предвидеть достижение заданного значения термостата, чтобы предотвратить частые циклы. См. Раздел «Предотвращение тепла» в этом руководстве для зонированных установок.

Осторожно : Термостат, провод заземления и провода питания — единственные соединения, которые должны быть выполнены к EB4. Не подавайте питание на другие компоненты системы от EB4.

ОПЕРАЦИЯ

Осторожно: Тщательно и полностью выполняйте процедуру запуска.Несоблюдение процедуры запуска может привести к повреждению компонентов, включая нагревательные элементы.

ПУСК

  1. Убедитесь, что выключатель питания на панели главного выключателя EB4 и все электрические выключатели EB4 находятся в выключенном положении.
    НИКОГДА НЕ ПОДКЛЮЧАЙТЕ ЭЛЕКТРОПИТАНИЕ К КОТЛУ, ЕСЛИ БОЙЛЕР И ГИДРОННАЯ СИСТЕМА ЗАПОЛНЕНЫ ВОДОЙ.
  2. Заполнить гидросистему и котел. Удалите весь воздух из системы через продувочный клапан.Если это многозонная система, продуйте каждую систему воздухом.
  3. Откройте распределительную коробку на циркуляционном насосе. Отсоедините провода питания от циркуляционного насоса. Подключите электрическую перемычку к проводам питания циркулятора, соблюдая полярность. Подключите перемычку к цепи 120 В. Циркуляционный насос будет работать. Если установлены многозонные циркуляторы, включите зональные циркуляторы. Продолжайте удалять воздух из системы, пока не будет удален весь воздух. Отсоедините перемычку, используемую для питания циркуляционного насоса, и снова подсоедините проводку циркуляционного насоса.Заменить распределительную коробку циркуляционного насоса.
  4. Манометр должен показывать 12 фунтов на квадратный дюйм, если используется автоматический подающий клапан. Если имеется ручная подача, закройте клапан подачи воды в систему, когда будет получено давление 12 фунтов на квадратный дюйм. Возможно, придется удалить воздух из продувочного клапана, чтобы снизить давление до 12 фунтов на квадратный дюйм.
    Проверьте систему на герметичность, закрыв кран подачи воды и наблюдая за манометром. Любое снижение давления в системе указывает на утечку, которую необходимо устранить перед работой.
  5. Установите термостат на минимальное значение.Включите выключатель питания EB4 на панели главного выключателя. Включите все прерыватели EB4.
  6. Поднимите термостат до температуры выше комнатной. Агрегат должен работать. Реле насоса и нагревательного элемента будут включаться и выключаться в соответствии с требованиями термостата и временной последовательностью. Описание выдержки времени см. В разделе «Последовательность работы» данного руководства.
  7. Давление в системе повышается при нагревании. Показания манометра нормального давления должны находиться в диапазоне от 20 до 22 фунтов на квадратный дюйм.Если давление поднимается выше 22 фунтов на квадратный дюйм, может потребоваться дополнительная емкость расширительного бака. См. Информацию о размере расширительного бачка в руководстве производителя.
    Примечание :
    Клапан сброса давления представляет собой предохранительное устройство, открывающееся при давлении 30 фунтов на квадратный дюйм.
  8. Установить на термостат термостат. Если это не многозонная система, то предварительно был установлен предвосхищение тепла. Если это многозонная система, установите датчик перегрева сейчас. Проверьте настройки зонного клапана или циркуляционного насоса в инструкциях производителя.Установите надлежащую настройку термостата-предвидителя тепла. Если уставка не указана, отсоедините клеммы TT на термостате и с помощью миллиамперметра измерьте ток между двумя выводами термостата во время работы системы. Установите термостат на ожидаемое значение температуры.

После завершения установки и удовлетворительной работы системы закройте дверцу шкафа и установите на место фиксирующий винт дверцы
, чтобы предотвратить случайное или непреднамеренное открытие дверцы.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

Термостат закрывается по запросу на нагрев и включает реле циркуляционного насоса и первое реле нагревателя, которое втягивает циркуляционный насос и два нагревательных элемента. Остальные элементы включаются с интервалом в одну минуту (два элемента одновременно). Когда термостат срабатывает, все элементы сразу обесточиваются, и циркулятор останавливается.

Рабочие температуры на термометре EB4 могут достигать 120–140 ° F или ниже.Это нормально для EB4.

Данное устройство оснащено двойным аквастатом управления горячей водой с настройкой безопасности верхнего предела (обозначенной «Hi») и настройкой рабочего контрольного предела (обозначенной «Lo»). Заводская установка верхнего предела безопасности — 200 ″ F. Предел рабочего контроля установлен на 170 ″. Если вода в котле достигает 170 ″, предел рабочего контроля размыкает цепь реле нагревателя, вызывая обесточивание нагревательных элементов, даже если термостат может запрашивать нагрев. Циркуляционный насос будет продолжать работать, пока термостат
требует тепла.Когда температура котловой воды упадет до 160 ″, рабочий контрольный предел закроется и снова включит нагревательные элементы, при условии, что термостат требует тепла.

Если температура воды достигла 200 ″, например, из-за выхода из строя рабочего контрольного лимита, предохранитель верхнего предела отключит все элементы сразу.

Верхний предел безопасности установлен на 200 °. Не пытайтесь изменить настройку верхнего предела.
Не устанавливайте предел рабочего контроля выше 180 °.Помните, что это не низкая уставка температуры, как в котле, работающем на жидком топливе или газе. Нет нижнего заданного значения, и циркуляционный насос будет работать, и элементы будут находиться под напряжением, пока термостат не требует нагрева и не достигнуты Предел рабочего контроля и Верхний предел безопасности.

При регулировке обращайтесь к инструкции по контролю.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Обученный и опытный специалист по обслуживанию должен проверять систему перед каждым отопительным сезоном.Перед выполнением любых работ по обслуживанию выключатель питания электрического котла должен быть отключен.

Если в системе заменен компонент, выполните процедуру запуска, описанную в данном руководстве, перед тем, как приступить к работе с устройством.

Проверяйте герметичность после каждого технического обслуживания, один раз в год и при наличии каких-либо визуальных признаков утечки. Чтобы проверить герметичность, закройте кран подачи воды и посмотрите на манометр. Любая потеря давления указывает на утечку в системе, которую необходимо устранить.

Частые отказы нагревательного элемента или короткий срок службы нагревательного элемента являются признаком наличия воздуха в системе.Следуйте процедуре запуска, чтобы убедиться, что из системы удален весь воздух, и убедитесь, что в системе нет утечек, чтобы предотвратить попадание воздуха во время работы.

Стадия

EB4-15, 20, 25 и 30 могут быть «ступенчатыми» с использованием второго термостата или двойного термостата. Поэтапное распределение может быть полезной функцией, если пользователь выставляет счет за электроэнергию на основе пикового спроса. Ступенчатое переключение предотвращает включение элементов с синхронизацией по времени до тех пор, пока не будет достигнута заданная температура второго или третьего термостата.Тщательный тепловой баланс необходим для настройки EB4 для эффективной ступенчатой ​​работы.

При поставке каскадные клеммы, показанные на схемах подключения, имеют установленную на заводе перемычку. Когда термостат закрывается по запросу на тепло, сразу же включаются первые два нагревательных элемента. На остальные элементы подается питание, по два за раз с интервалом в одну минуту. Чтобы включить EB4, снимите установленную на заводе перемычку и установите термостат или наружный датчик (не входит в комплект), подключенный к тем же клеммам, где перемычка была снята.Термостат может быть расположен на открытом воздухе или в зонированном пространстве и настроен или выбран таким образом, чтобы, если температура выше заданного значения термостата, нагревательные элементы с задержкой по времени не включались. Если внешняя температура или температура отдельной зоны ниже уставки второго термостата, нагревательные элементы с задержкой по времени будут активированы после соответствующей временной задержки. EB4-25 и 30 имеют два комплекта клемм. Вторую перемычку, установленную на заводе-изготовителе, можно использовать так, чтобы первые два нагревателя включались по запросу на тепло от внутреннего термостата, а остальные нагревательные элементы включались только при достижении заданных значений второго термостата.Оба набора каскадных клемм могут быть подключены к термостатам, чтобы позволить двум нагревательным элементам включиться после задержки по времени, если достигается одна уставка, а остальные нагреватели будут включены, если будет достигнута другая уставка.

При использовании наружной температуры для ступени начните с установки первого ступенчатого термостата на 40 ° F. Установите второй термостат на 20 ° F, если используется вторая ступень. При необходимости отрегулируйте термостаты для поддержания желаемого уровня комфорта.

ОГРАНИЧЕННАЯ 10-ЛЕТНЯЯ ГАРАНТИЯ, ЭЛЕКТРИЧЕСКИЙ КОТЛ Elec-T-Therm

А.Полная трехлетняя гарантия. e • f • m гарантирует, что котельные установки Elect-T ~ Therm не имеют дефектов материалов и изготовления в течение 3 лет с даты установки. Если в каких-либо деталях будет обнаружен дефект при изготовлении, e • f • m отремонтирует или заменит их по усмотрению e • f • m.

B. Годовая гарантия на ввод-вывод. e • f • m гарантирует, что стальной теплообменник котла Elect-T-Therm не имеет дефектов материалов и изготовления в течение 10 лет с даты установки. Любой неисправный котел будет отремонтирован или заменен по усмотрению e • f • m.

Данная гарантия не распространяется на:

  1. Котлы, расположенные на открытом воздухе.
  2. Компоненты системы отопления, поставленные не efrn.
  3. Качество установщика. Настоящая гарантия не предполагает никакой ответственности за неудовлетворительную работу, вызванную неправильной установкой.
  4. Неисправности из-за повреждений при транспортировке. О любых доказательствах повреждения при транспортировке необходимо немедленно сообщать транспортной компании и подавать претензию. Не устанавливайте котел.
  5. Неправильная регулировка, регулировка, уход, обслуживание или несоблюдение инструкций по установке, прилагаемых к котлу.
  6. Неисправности, вызванные замерзанием, чрезмерным давлением, температурой или утечками на водопроводных соединениях или любой другой подобной причиной.
  7. Любая установка, которая была модифицирована, оставлена ​​без внимания, видоизменена, взломана, подверглась вандализму, неправильно использовалась или иным образом подверглась аварии, пожару, наводнению или другим несчастным случаям.
  8. Установки, для которых тепловой баланс, предоставленный опытным специалистом в области отопления, указывает на то, что котел не соответствует требованиям.

Настоящая гарантия не распространяется ни на кого, кроме первого покупателя в розницу. и только тогда, когда котел находится на первоначальном месте установки, которое должно находиться в пределах континентальных границ США.

Подразумеваемые гарантии пригодности для определенных целей и товарной пригодности ограничиваются сроком действия прямой гарантии. e • f • m прямо отказывается и исключает любую ответственность за косвенный или случайный ущерб в результате нарушения любых явных или подразумеваемых гарантий, за исключением случаев, предусмотренных законодательством штата.

Для оперативного обслуживания уведомите установщика, который, в свою очередь, уведомит продавца, поставившего котел. Если это не повлечет за собой своевременное обслуживание, обратитесь в торговую компанию e • f • m по адресу 4th and Furnace Streets, Emmaus, PA 18049. Предполагаемые дефектные детали должны быть возвращены в соответствии с действующей в настоящее время процедурой e • f • m. e • f • m предоставит новые детали устанавливающему дилеру или дистрибьютору.

Эта гарантия дает вам определенные юридические права. У вас могут быть другие права, которые варьируются от штата к штату.

Сечения проводов источника питания

Раздельный блок питания

Одиночный источник питания


Руководство по установке электрического котла EFM Elec-T-Therm — оптимизированный файл
Руководство по установке электрического котла EFM Elec-T-Therm — Исходный файл

% PDF-1.4 % 4101 0 объект > эндобдж xref 4101 131 0000000016 00000 н. 0000004903 00000 н. 0000005066 00000 н. 0000013668 00000 п. 0000013979 00000 п. 0000014177 00000 п. 0000014629 00000 п. 0000014977 00000 п. 0000015632 00000 п. 0000016128 00000 п. 0000016243 00000 п. 0000016368 00000 п. 0000016666 00000 п. 0000016923 00000 п. 0000017436 00000 п. 0000017741 00000 п. 0000018000 00000 н. 0000018633 00000 п. 0000018979 00000 п. 0000019236 00000 п. 0000019830 00000 п. 0000020145 00000 п. 0000020402 00000 п. 0000020820 00000 н. 0000020945 00000 п. 0000021070 00000 п. 0000021195 00000 п. 0000023460 00000 п. 0000025746 00000 п. 0000027510 00000 п. 0000029214 00000 п. 0000030865 00000 п. 0000032732 00000 п. 0000033070 00000 п. 0000034856 00000 п. 0000047513 00000 п. 0000047833 00000 п. 0000049808 00000 п. 0000063453 00000 п. 0000064624 00000 н. 0000065393 00000 п. 0000068603 00000 п. 0000134847 00000 н. 0000141538 00000 п. 0000156566 00000 н. 0000163257 00000 н. 0000169948 00000 н. 0000184976 00000 н. 0001025764 00000 п. 0001025840 00000 п. 0001025939 00000 п. 0001026090 00000 п. 0001026204 00000 п. 0001026283 00000 п. 0001026713 00000 п. 0001026792 00000 п. 0001026828 00000 п. 0001026907 00000 п. 0001027246 00000 п. 0001027315 00000 п. 0001027434 00000 п. 0001027882 00000 п. 0001027961 00000 п. 0001028040 00000 п. 0001028361 00000 п. 0001028418 00000 п. 0001028536 00000 п. 0001028615 00000 п. 0001028966 00000 п. 0001029255 00000 п. 0001037969 00000 п. 0001056344 00000 п. 0001073802 00000 п. 0001078132 00000 п. 0001084823 00000 п. 00010

00000 п. 00010
00000 п. 0001091232 00000 п. 0001091268 00000 п. 0001091347 00000 п. 0001091681 00000 п. 0001091750 00000 п. 0001091868 00000 п. 0001091904 00000 п. 0001091983 00000 п. 0001096285 00000 п. 0001096620 00000 п. 0001096689 00000 п. 0001096807 00000 п. 0001109404 00000 п. 0001109683 00000 п. 0001110062 00000 п. 0001110141 00000 п. 0001113351 00000 п. 0001264878 00000 п. 0001265239 00000 п. 0001265318 00000 п. 0001265354 00000 п. 0001265433 00000 п. 0001265767 00000 п. 0001265836 00000 п. 0001265955 00000 п. 0001272646 00000 п. 0001279337 00000 п. 0001285495 00000 п. 0001614372 00000 п. 0001614733 00000 п. 0001614812 00000 п. 0001615088 00000 п. 0001615167 00000 п. 0001615438 00000 п. 0001615517 00000 п. 0001615836 00000 н. 0001615915 00000 п. 0001615994 00000 п. 0001616315 00000 п. 0001616372 00000 п. 0001616490 00000 п. 0001616569 00000 п. 0001616909 00000 н. 0001617198 00000 п. 0001617277 00000 н. 0001617545 00000 п. 0001617624 00000 п. 0001617895 00000 п. 0001628065 00000 п. 0001638235 00000 п. 0001641741 00000 п. 0001667443 00000 п. 0000004654 00000 н. 0000002980 00000 н. трейлер ] / Назад 3280171 / XRefStm 4654 >> startxref 0 %% EOF 4231 0 объект > поток hXkLSg ~ så = y) @ — mE3% eӰfl? 8DH9W) 2w3dl [, DԙlnwNA = N3e ‘}

electric — Где мне подключить C-провод к моему электрическому котлу (Slant / Fin Monitron Boiler)

На этикетке трансформатора написано «PRIMARY: BLK & WHT».Таким образом, его черный и белый провода — это соединения на 120 В («первичный»). Остальные его провода являются «вторичными», т. Е. Соединениями 24 В. Теория достаточно проста: один из вторичных проводов трансформатора должен вести прямо к клемме R; другой — C. Я не уверен, но похоже, что оба вторичных провода могут быть синими.

Выяснить, что есть что, и разобраться, перепутаны ли провода вашего термостата, немного сложнее. Начните с отключения термостата от его проводки.Мы подключим его позже.

Теперь давайте определим, какая из клемм термостата является клеммой R. Начните с любого из выводов и проследите проводку, двигаясь к трансформатору. Также может помочь начать с трансформатора и проследить один из проводов, идущих к клеммам термостата. В конце концов вы обнаружите, что между одним из вторичных проводов и одной из клемм термостата будет непрерывный путь проводки. Этот терминал является терминалом R. Если ваш провод W подключен к нему, поменяйте местами соединения проводов R и W.

Наконец, отследите соединение C от вторичной обмотки трансформатора до места, удобного для подключения. Просто следуйте по нему, пока не дойдете до клеммы, к которой можно было бы разумно прикрепить провод C. В идеале он должен быть с правой стороны этого барьера, который отделяет низковольтный термостат от сетевого напряжения. Когда вы найдете подходящее место, подключите к нему запасной (синий?) Провод термостата.

Теперь пора протестировать. Не снимая термостата, включите питание системы.Измерьте напряжение переменного тока между проводами R и W термостата и между проводами R и C. Вы должны найти что-то вроде 24-28 вольт между каждой из этих пар и около 0 вольт между W и C. Затем замкните R на W, чтобы вызвать тепло. Система должна начать нагрев обычным способом и продолжать, пока замкнуты R и W.

После того, как эти проверки пройдены, подключите термостат.

Котельная система

: схема системы электрического котла

Центральное отопление — Википедия
Система центрального отопления обеспечивает тепло всему внутреннему пространству. Учитывая комбинированную систему, состоящую из тепловой электростанции и электрического сопротивления. В системах водяного водяного теплого пола используется бойлер или централизованное отопление для нагрева воды и насос для циркуляции горячей воды в помещении. пластиковые трубы… Прочитать статью

Электростатический осадитель — Википедия
Концептуальная схема электрофильтра. Если приложенное напряжение достаточно высокое, электрический коронный разряд ионизирует воздух вокруг электродов (1180 м3 / с) в самых крупных угольных котлах. … Прочтите статью

AT СЕРИИ ЭЛЕКТРИЧЕСКИЕ КОТЛЫ ДЛЯ ГОРЯЧЕЙ ВОДЫ СЕРИИ
ЭЛЕКТРИЧЕСКИЕ КОТЛЫ ДЛЯ ГОРЯЧЕЙ ВОДЫ СЕРИИ «AT» ДЛЯ ПРИНУДИТЕЛЬНОЙ ГОРЯЧЕЙ ВОДЫ ARGO TECHNOLOGY, 2-х элементный котел ТАБЛИЦА 1 — ЭЛЕКТРИЧЕСКИЕ ГИДРОННЫЕ БЛОКИРОВКИ Когда котел подключен к СПЕЦИФИКАЦИИ система отопления с использованием нескольких зональных циркуляционных насосов… Получить документ

I. СХЕМЫ ТРУБОПРОВОДОВ — HTP, Inc.
I. СХЕМЫ ТРУБОПРОВОДОВ Рисунок 6. 23 LP- 276 REV. 3.28.14 Рисунок 7 Используйте либо косвенный датчик / датчик резервуара, либо датчик системы / трубы, установленный на общем обратном трубопроводе к котлу. 13. Аквастат или датчик системы / трубы подключается к входу датчика ГВС на котле. 24 LP- 276 REV. 3.28.14 … Получить Doc

СХЕМЫ ЭЛЕКТРОПРОВОДОВ КОТЛА — Lochinvar
Схема электрических соединений лестничной клетки — розжиг горячей поверхности-f9 pb250-1000 lit0024 электрические схемы котла.реле включения-выключения r g ra rr cl r воспламенительный насос alt. вентилятор модуль зажигания вентилятора 114-500-2004 \
ev-b газовый клапан модуль предварительной продувки газового клапана, если он установлен … Получить Doc

ПОНИМАНИЕ СИСТЕМЫ ГОРЯЧЕЙ ВОДЫ В ДОМЕ 13 декабря — APHC
Схема котла ниже работает по подогрев воды центрального отопления и перекачивание ее в большинстве новых домов, имеющих систему горячего водоснабжения без вентиляции или систему прямого горячего водоснабжения, питающуюся от комбинированного бойлера. Накопленная горячая вода Мгновенное ПОНИМАНИЕ СИСТЕМЫ ГОРЯЧЕЙ ВОДЫ В ДОМЕ Dec13… Просмотр Doc

ОПРЕДЕЛЕНИЯ — Центральный Бойлер
Проточная система, выраженная в фунтах на квадратный дюйм (psi). Потеря давления вызвана трением о стенки трубопровода и, кроме того, зависит от размера, длины и текстуры трубок горячего питания котла … Получить содержание здесь

ELECTRO- BOILER
Сам электрический котел — покрывается этим руководство по эксплуатации. 2. Сантехнический комплект или обвязочный материал на самом котле — можно заказать комплектом.система, в которой Электрокотел должен работать как «горячий котел» на основании его выходного датчика … Содержимое доступа

СТАНДАРТНЫЙ ПАРОВОЙ КОТЛ ТРУБОПРОВОД СХЕМА
Проект проекта и технологическая схема должны быть в (выхлопных система проверки и регулировки котла-горелки) s через крышу sv -___ sv -___ prv станция (тип.) t -___ (тип. — все станции prv) 3/4 «[20 мм] стандартная схема трубопроводов паровой котельной sd232111- 03.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
