Общеобменная приточно вытяжная вентиляция это: Приточно-вытяжная вентиляция. Виды и предназначение

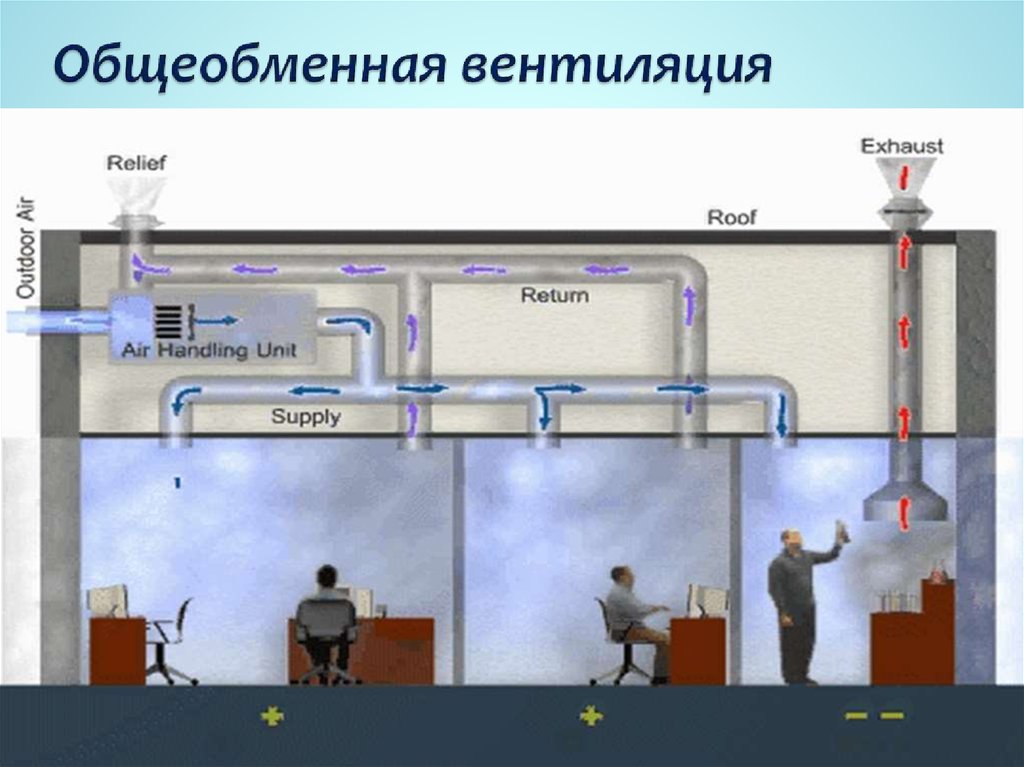

Общеобменная вентиляция, приточная и вытяжная

Вытяжная общеобменная вентиляции

Вытяжная общеобменная вентиляция осуществляет забор и загрязненного воздуха по всему объему помещения, фильтрацию и выброс его наружу. В производственных помещениях при наличии активных источников, выделяющих избыточное тепло или загрязнения, предлагаются комбинированные методы удаления воздуха: локально от источника (местные отсосы, вытяжные шкафы) и общеобменную вытяжную систему.

Основные элементы вытяжного агрегата: воздушный клапан, фильтр, вентилятор и система автоматики. Скелетом вытяжной вентиляции является система каналов воздуховодов с заборными решетками и воздушными клапанами для регулировки потока, ведущая к вытяжному агрегату.

Приточная общеобменная вентиляции

Приточная общеобменная вентиляция очищает, создает нужную температуру воздуха и подает расчетное по проекту количество воздуха и равномерно раздает его по всем зонам здания или объекта.

Таким образом, поддерживается температурная и влажностная среда в заданных параметрах, допустимые концентрации вредных веществ (для производств), комфортный для людей воздухообмен в рабочих зонах.



Чтобы осуществить поставленные задачи системы вентиляции имеют соответствующий набор функциональных секций, параметры которых подбираются индивидуально согласно техническому заданию. Из секций формируется приточный агрегат как основная часть вентиляционной системы. Кроме того, проектируются воздухораспределительные каналы, оконечные устройства подачи воздуха и другие элементы для функционирования, регулирования и наладки приточной системы вентиляции.



Важно. Приточно-вытяжная система должна проектироваться и функционировать согласованно с вытяжной вентиляцией. Дисбаланс объемов приточного и вытяжных потоков может привести к сквознякам, хлопающим дверям, повышенным нагрузкам на лифтовое оборудование и неблагоприятным перетокам воздушных масс между различными зонами объекта.



Расчет общеобменной вентиляции производится сбалансировано теплопритокам, ПДК вредных веществ и нормам кратности воздухообмена для различных типов объектов специалистами по проектированию. Обращайтесь за расчетом общеобменной вентиляции к нашим специалистам +7 (495) 989 66 92

Промышленная вентиляция и виды вентиляционных систем

Промышленная вентиляция

Основой комфорта труда всего персонала является нормальный воздухообмен на предприятии. Чтобы обеспечить комфортные условия, на производстве, устанавливают промышленную вентиляцию, целью которой является не только обеспечение воздухообмена, но и устранение загрязненного воздуха на опасных участках, чтобы повысить безопасность работников. Исходя из условий помещения, устанавливается вытяжная установка и просчитывается приток воздуха в пространство.



Для чего нужна ветиляция?

У вентиляций есть 4 основные цели, а именно:
• 1. обеспечение постоянной подачи воздуха снаружи;
• 2. поддержание в помещение комфортной температуры и влажности;
• 3. уменьшение вероятности взрывов и возгорания;
• 4. удаление или уменьшение концентрации вредных веществ в воздухе.

Нередко на предприятии требуется поддержание определенных условий для хранения продукции, в этом случае никак не обойтись без приточно-вытяжной вентиляции. Создание оптимальных условий труда в соответствии с санитарными нормами обеспечит для работников комфортные условия труда, что крайне важно, особенно на опасных предприятиях. Частицы вредной пыли, лишняя влага, установление оптимальной температуры – все эти задачи решает именно

промышленная приточно-вытяжная вентиляция.

Виды вентиляционных систем

Существует два основных вида промышленных вентиляционных систем:
1. Приточная вентиляция или как ее еще называют общеобменная вентиляция. Такая система уменьшает концентрацию вредных веществ, путем их смешивания с чистым воздухом;
2. Местная вытяжная система, которая способна устранить вредные или опасные вещества в воздухе в непосредственной близости от себя, путем выпускания их наружу.

Общеобменная вентиляция способна очищать воздух в самых загрязненных участках. Система добавляет в помещение чистый воздух в тех количествах, которых достаточно для разбавления вредных веществ до разрешенных показателей. Если говорить о тепловых показателях, то они понижаются до тех пор, чтобы не допустить переизбытка тепла.

Ограничения приточной вентиляции

Если приточная вентиляция выбрана в качестве защиты работников на предприятии, то важно знать, что система:
• удаляет загрязнения не в полном объеме;
• не применяется при работе с высокотоксичными веществами;
• не имеет эффективности при удалении пыли, паров металлов, а также газов в большом количестве;
• забирает большое количество воздуха, чтобы нагреть или охладит;
• Неэффективна при обработке нерегулярных выбросов.

Приточно-вытяжная вентиляция создает конкретные условия в помещении, заданные параметрами. С технической стороны это достигается с помощью таких конструкций, как:
• воздушная завеса, представляющая собой плоскую струю воздуха, которая не допускает попадание вредных или опасных веществ в воздух определенного пространства;
• воздухораспределительная решётка, которая представляет собой струю воздуха, направленную, например, на рабочего или какую-либо техническую установку;
• Вентиляционные решётки – это система, заполняющая пространство чистым воздухом.

Ограничения любой системы вентиляции

Такие ограничения включают в себя:
• в рамках системы вентиляции откладываются загрязнения, за долгие года использования, что приводит к неэффективности ее работы;
• вентиляции необходимо постоянно подвергать техническому обслуживанию;
• на ранних стадиях возникновения проблем необходимо проводить тестирование плавное и регулярное;
• определить эффективность и результативность работы могут только высококвалифицированный персонал.

Из чего состоит промышленная вентиляция

В промышленной вентиляции существует 2 основных оборудования: приток и вытяжка. Вытяжка обеспечивает удаление грязного воздуха, а приток обеспечивает подачу чистого воздуха. Работа этих систем может происходить одновременно или в хаотичном порядке. Но стоит отметить, что количество удаленного и количество поступившего воздуха будет одинаковым.

Способ нагнетания воздуха делит промышленную вентиляцию на механическую и естественную. Естественная вентиляция происходит ввиду самостоятельного движения воздуха в помещении, различного давления и воздействия ветров. Механическая же, функционирует за счет установленных вентиляторов. Для повышения безопасности на предприятии зачастую устанавливают аварийную систему вентиляции.

При использовании местной вентиляции важно помнить, что необходимо обеспечивать постоянное достаточное количество воздуха в помещении для его замены, который выпускается с рабочего места. Если воздуха для замены будет недостаточно, то на рабочем месте его останется недостаточно, что приведет к отрицательному давлению. Такое давление увеличит сопротивление на систему вентиляции, что приведет к уменьшению движения воздуха в пространстве. В результате этого в зимний период работники будут жаловаться на воздействие холодного воздуха, они попросту будут мерзнуть и это приведет к дополнительным расходам на отопление производства.

Проектирование системы вентиляции для промышленного производства является крайне важным и ответственным шагом. Для проведения расчетов и создания благоприятного и безопасного микроклимата, лучше сразу обращаться к профессионалам. Это обеспечит минимальные затраты на отопление, благодаря разумному расходу электроэнергии, а также создаст качественные рабочие места для персонала.

Типы вентиляции

Типы систем вентиляции различаются по следующим параметрам:

• по способу перемещения воздуха: естественная, механическая и комбинированная;
• по назначению: приточная и вытяжная вентиляция;
• по зоне обслуживания: местная и общеобменная;
• по конструкции: наборная и моноблочная.



Естественная и механическая система вентиляции

Перемещение потока воздуха в системе вентиляции может осуществляться за счет естественных сил или искусственным образом за счет механической энергии.

• Естественная вентиляция работает за счет разности давлений между улицей и помещением. Разность давлений зависит от  разности  температур, между улицей и помещением, разности высот между воздухозаборной решеткой в помещении и верхом  вытяжной шахты и от скорости ветра. Преимущества системы естественной вентиляции, обуславливающие ее широкое  применение – это низкие капитальные и эксплуатационные затраты, долговечность. Недостатки – зависимость от внешних погодных условий, в результате которых в теплый период года естественная вентиляция работает плохо или не работает вовсе.
• Механическая (искусственная) вентиляция работает за счет давления создаваемого вентилятором.  Преимущества механической вентиляции – это стабильность работы, распределение воздуха по разветвленной сети воздуховодов, управление системой, возможность обработки воздуха (очистка от пыли, нагрев, охлаждение и т. п.)
• Комбинированная система вентиляции совмещает в себе преимущества естественной и механической вентиляции. Комбинированная система вентиляции работает по двум схемам: естественный приток/механическая вытяжка и механический приток/естественная вытяжка. Ярким примером комбинированной системы вентиляции является  гигрорегулируемая вентиляция Aereco, в которой приток воздуха осуществляется естественным образом, через стеновые или оконные клапана, а стабильную работу системы обеспечивает механическая вытяжка на основе вентилятора.



Приточная и вытяжная система вентиляции

• Приточная система вентиляции предназначена для притока (подачи) свежего воздуха в обслуживаемые помещения. Приток (поступление) свежего воздуха осуществляется, как естественным, так и механическим образом. Применение вентилятора позволяет проводить разнообразную обработку приточного воздуха: очистку от пыли, нагрев, охлаждение, увлажнение и т. п.
• Вытяжная вентиляция, предназначена для удаления загрязненного (отработанного) воздуха из обслуживаемых помещений.  Вытяжная вентиляция может быть, как с естественным, так и с механическим  побуждением движения.



Местная и общеобменная система вентиляции

• Местная приточная вентиляция применяется в основном на производственных предприятиях с высоким уровнем вредных выделений. В данном случае приточный воздух подается непосредственно в зону дыхания человека.
• Местная вытяжная вентиляция активно применяется как на производстве, так и в быту (например бытовые вытяжки на кухне). Основное назначение местной вытяжной вентиляции – это локальный сбор и последующее удаление загрязненного воздуха для предотвращение его распределения по всему помещению.
• Общеобменная вентиляция, применяется для создания воздухообмена в помещении или группе  помещений в целом. Общеобменная вентиляция может быть как приточной, так и  вытяжной, с естественным и с механическим побуждением.



Наборная и моноблочная система вентиляции

Система механической вентиляции состоит из приточной, вытяжной или приточно-вытяжной вентиляционной установки, системы воздуховодов и комплекта воздухораспределителей. Вентиляционная  установка может быть наборного или моноблочного исполнения.

• Наборная вентиляционная установка собирается непосредственно на объекте  из отдельных функциональных узлов — воздушного фильтра, вентилятора, шумоглушителя, нагревателя и т.д.
• В моноблочной установке все функциональные узлы (воздушный фильтр, вентилятор, нагреватель и т.п.) размещаются в едином звукоизолированном корпусе на этапе заводской сборки.

Функциональные характеристики наборных и моноблочных систем не отличаются друг от друга. Если в работе системы вентиляции есть проблемы, чаще они  вызваны неправильным расчетом производительности,  давления и т.п., а не применением наборной или моноблочной системы.

Преимущество наборной системы вентиляции – более низкая стоимость, гибкость в монтаже и ремонте, преимущество моноблочной установки – меньший уровень шума, простота монтажа, более эстетичный внешний вид.

преимущество и недостатки вентиляционных систем

Воздухообмен в помещениях – это одно из основных требований организации нормального микроклимата, который должен поддерживаться все время. Существуют нормативы этого параметра в зависимости от назначения комнат. В нормах заложено, сколько раз за определенный промежуток времени воздух должен поменяться полностью. К примеру, на кухнях воздухообмен не должен быть меньше 12 м³/час. То есть, за один час из кухни должно быть выведено 12 м³ воздушной массы, и столько же должно зайти свежего воздуха. Все это может обеспечить вентиляционная система, которая закладывается в проект строительства здания. В этой статье будем рассматривать виды вентиляции, преимущества и недостатки вентиляционных систем, а также в каких помещениях какие системы лучше устанавливать.

Простая вентиляция одноэтажного дома

Содержание статьи

Что такое вентиляция

Из выше сказанного уже можно представить, что вентиляция – это совокупность специальных приспособлений, с помощью которых организуется воздухообмен. И даже проветривание тоже можно отнести к этой категории. Но давайте учитывать тот факт, что сам вопрос, что такое вентиляция, не может определить всю широту изучаемой нами темы. То есть, одной фразой, что это организация воздухообмена, не обойтись. Потому что это разноплановая инженерная сеть со своими специфичными нюансами и требованиями. Поэтому в первую очередь надо разобраться с классификацией систем вентиляции.

Классификация систем вентиляции

Итак, вентиляционные системы делятся по разным критериям:

• по способу движения воздуха: естественная вентиляция и искусственная;
• по назначению, то есть, где будет создаваться давление: на вытяжную и приточную;
• по зонированию на местную (локальную) и общеобменную.

Можно классифицировать и по конструктивным особенностям вентиляторов, но здесь этого делать лучше не надо. Потому что это уже классификация оборудования.

Сразу же надо оговориться, что в независимости от того, в каких помещениях или зданиях организовывается вентиляционная система, используемые в ее конструкции оборудование, устройства и материалы, а также схемы, будут одинаковыми. Но у каждой разновидности есть свои плюсы и минусы. Поэтому, учитывая их, и надо подбирать вентиляционную сеть под условия ее эксплуатации.

Вентиляция с перетоком воздуха из комнаты в комнату

Естественная вентиляционная система

В основе естественной вентиляции заложены законы физики. Когда теплый воздух движется вверх, а холодный вниз. Поэтому в зданиях закладываются вертикальные каналы, по которым и происходит перемещения воздуха. Это хорошо видно на примере многоквартирных домов, в которых сооружаются вентшахты, пронизывающие здание от подвала до крыши. К этой шахте подсоединены каналы, соединяющиеся с квартирами.

Каналы обычно выводятся во влажных помещениях: кухня, ванная и туалет. Сами они не видны, но на стенах под потолком обязательно оставляются вентиляционные решетки, как вход в канальную сеть. Именно через них отработанный воздух и будет удаляться на улицу. Но сама вентиляция только на одной вентшахте работать не будет, потому что по законам физики, сколько воздуха удалено, столько его должно войти.

Схема, как должна работать естественная вентиляционная система

Поэтому необходимо организовать приток воздушных масс. Раньше об это не задумывались, потому что неплотности в окнах и входных дверях обеспечивали требуемый приток. Сегодня с установкой герметичных конструкций в виде пластиковых окон и герметичных дверей создалась проблема притока. А точнее, его полного отсутствия. А значит, воздухообмена в таких домах и квартирах нет.

Инженерная мысль решила и эту проблему с разных позиций. К примеру, с установкой в окнах специальных приспособлений или с врезкой в стены канальных клапанов. Вариантов предлагается сегодня немало, все они действенны и эффективны.

Естественную вентиляцию в частном доме организовать проще. Особенно воздушными клапанами. Их два вида: приточные и вытяжные. Первые устанавливаются под подоконниками над радиаторами отопления, через них свежий воздух будет проникать в комнаты. Кстати, место выбрано специально, чтобы холодный воздух тут же обогревался от отопления. Вторые монтируются под потолком на противоположной стене от приточных моделей. Можно таким способом организовать переток воздушных масс. Это когда приточные клапаны устанавливаются в одном помещении, а вытяжные в другом.

Стеновой и оконный воздушные клапаны

Теперь что касается преимуществ и недостатков естественной вентиляции. У нее один большой плюс – минимальные затраты на сооружение и никаких затрат в эксплуатации. И один большой минус – полная зависимость от климатических условий. Если на улице температура выше температуры внутри дома, то законы физики начинают действовать в обратном направлении, то есть, с улицы в помещения. При сильном ветре вентиляция работает эффективнее, чем в безветрие.

Принудительная (механическая) система

Принудительная вентиляция в частном доме – это система, в которую устанавливается вентилятор. Дополнительно могут быть использованы фильтры, нагревательные установки, увлажнители и другие приспособления, с помощью которых повышается качество приточного воздуха. Все всем остальном это все та же трубная разводка по той же схеме, как и естественная.

Плюсы	Минусы
Независимая система от климатических условий	Затратная система в плане денежных вложений
Можно легко подобрать мощность вентилятора под требуемый показатель воздухообмена	Непростой монтаж
Вентилятор можно устанавливать или на вытяжку, или на приток	Это энергозависимая вентиляция
Дополнительная опция – чистка воздуха

Основные составляющие приточной и вытяжной вентиляции

Приточная и вытяжная вентиляции относятся к категории принудительных систем. Из названий становится понятным, где должен устанавливаться вентилятор. В первом случае на приточных каналах, во втором на вытяжных.

Приточная схема

Самая простая установка, которая определяет приточную вентиляцию, это канальный вентилятор, он устанавливается внутри стены вблизи от пола или над радиаторами отопления. По внешнему виду это труба, в которую вмонтирован вентилятор. В стене делается отверстие диаметром, равным внешнему диаметру вентиляторной установки, куда она и вставляется. С двух сторон прибор закрывается декоративными решетками и подключается к сети переменного тока напряжением 220 вольт через розетку.

Канальный вентилятор, который вставляется в стену

Для небольших частных домов это идеальный вариант. Тем более есть всегда возможность, правильно подобрав канальное устройство, организовать переток через несколько комнат. При этом сам вентилятор лучше установить в служебном помещении. Такая схема будет работать в штатном режиме, если сечение вытяжного канала соответствует мощности вентилятора. Поэтому очень важно правильно провести расчет вентиляции в частном доме.

Вытяжная вентиляция

Самая простая в этой группе – это естественная система, в которой на вытяжном канале устанавливается вентиляторный агрегат. К примеру, это может быть установка на крыше, как показано на фото ниже.

Крышный вентилятор установлен на вентшахту

Можно воспользоваться опять канальными приборами, установив их под потолком. Кстати, кухонная вытяжка также является частью механической вентиляционной системы.

Приточно-вытяжная вентиляция

Из самого названия становится понятным, что это симбиоз двух предыдущих схем. Единственное отличие – это работа одного или двух вентиляторов, которые заключены в одном корпусе, и на вытяжку, и на приток. По понятным причинам сам аппарат обеспечить воздухообмен не сможет, поэтому от него по помещениям разбрасываются воздуховоды с диффузорами, через одни воздух подается в дом, через другие он выкачивается.

При этом схемы распределения воздушных масс могут быть двух видов:

1. Воздух подается в жилые помещения и способом перетока выводится через служебные: кухня, туалет и ванная. При этом приточные диффузоры устанавливаются под потолком.
2. Приточные массы подаются снизу у пола и тут же в помещении выводятся через вытяжные отверстия, расположенные на потолке.

Оба варианта затратны в плане большого количества воздуховодов, которые придется размещать строго по заранее спланированной схеме. При этом схема может оказаться достаточно сложной и разветвленной. Поэтому приточно-вытяжная вентиляция считается самой сложной в плане монтажа. Кстати, первый вариант называется способ удаления, второй – способ смешивания.

Приточно-вытяжная установка на чердаке в сборе

Плюсы и минусы вентиляционных систем разных видов

Из всех вышеописанных систем приточно-вытяжная – самая сложная и затратная в плане капитальных вложений. Хотя сегодня на рынке появились моноблочные модели, с помощью которые некоторые аспекты, а именно монтаж и эксплуатация, стали проще. Но данная разновидность вентиляции обеспечивает максимальную эффективность воздухообмена, плюс чистоту воздуха.

При этом поступающий с улицы воздух будет подогреваться за счет выводящего из комнат. То есть, внутри вентиляторной установки располагаются сопряженные в плоскостях трубы. По одной из них движется воздух на улицу, по другой с улицы. Именно через плоскость сопряжения и происходит обмен температурой. Подогрев – это важный аспект увеличения комфортности внутри комнат частного дома. Такой способ называется рекуперацией.

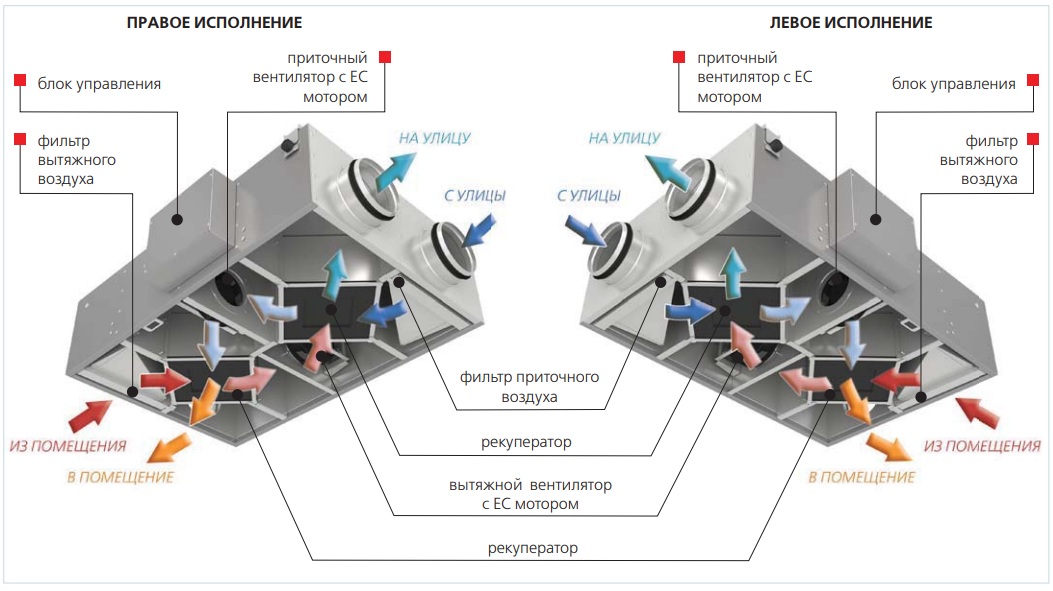

Схема рекуперации внутри приточно-вытяжной установки

Что касается по отдельности вытяжной вентиляции в частном доме и приточной, то сильных отличий у них друг от друга нет. Единственное, можно отметить тот факт, что естественную вентиляционную систему можно легко перевести в принудительную вытяжного типа, установив на вентшахте вентилятор. С принудительной так не получится.

Как провести расчет вентиляции в частном доме

В расчете вентиляции используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2. 08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:

Помещение	Кратность воздухообмена
Жилые	3 м³/час на каждый квадратный метр площади при высоте потолков 3 м
Кухня с электроплитой	60 м³/час
Кухня с газовой плитой: 2 конфорки 3 конфорки 4 конфорки
Ванная	25
Туалет	25
Совмещенный санузел	50

Теперь, что касается расчета. Для этого используется формула:

N = V x L, где

• N – производительность вентиляции,
• V — объем помещения,
• L — кратность воздухообмена.

Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1». То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.

Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.

Внимание! Если в доме устанавливаются несколько вытяжных каналов, то их диаметр и длина должны быть одинаковыми.

Схема для примера расчета

Пример расчета. Вводные данные:

• общая площадь жилых помещений – 60 м²;
• в кухне эксплуатируется газовая 4-конфорочная плита;
• туалет и ванная раздельные;
• высота потолков – 3 м;
• приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.

В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч. Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:

• в кухне этот показатель равен 90 м³/ч,
• в туалете и ванной по 25.

В общем получается: 90 + 25 + 25 = 140 м³/ч. Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.

Этот расчет действителен и для естественной вентиляции, и для механической.

Обустройство вентиляции в частном доме

Вопрос, как сделать правильно вентиляцию в частном доме, в основном касается выбора вида системы. То есть, будет ли она естественной или принудительной. По этому поводу специалисты говорят только одно – если дом небольшой и строится в экологически чистом районе, то естественный вариант будет в самый раз.

Основная задача проектирования и сооружения – не допустить образования обратной тяги в вентиляции частного дома. То есть, чтобы отток воздуха происходил из помещений на улицу, а не наоборот. Такое иногда случается, если в доме установлен кондиционер, а значит, температурный режим летом внутри помещений низкий по сравнению с уличным.

Если дом больших размеров в несколько комнат, то надо использовать принудительную схему и лучше приточно-вытяжную. Потому что только так можно обеспечить объемный оборот воздуха.

Вентиляция большого частного дома должна быть только принудительной

Схема системы вентиляции в частном доме

Проектирование вентиляционной системы – одно из правил, которого надо придерживаться обязательно. Схему системы вентиляции частного дома можно нарисовать на бумаге своими руками. Здесь важна схематичность, а не точный расчет с выверенными размерами воздуховодов.

При этом надо обязательно учитывать несколько важных моментов:

1. Самые загрязненные в плане воздуха помещения должны располагаться в конце схематичной цепочки. Это кухня, ванная и туалет.
2. Отверстия для вывода должно располагаться в удобном месте, чтобы была возможность закладки шахты.
3. Приточные каналы располагаются в жилых помещениях.

Схема вентиляции в частном доме

Воздуховоды для вентиляции

Воздуховоды – это транспортные артерии, по которым перемещаются воздушные массы. Эффективность их работы зависит от трех критериев:

• форма,
• сечение,
• материал, из которого они изготавливались.

По форме сечения – это круглые или прямоугольные. Первые лучше пропускают через себя воздух, вторые проще в монтаже. По материалу – металлические или пластиковые. Первые чаще всего используются в производственных помещениях. Они легко выдерживают разные нагрузки. Вторые чаще используются в быту. Необходимо отметить, что пластиковые воздуховоды для вентиляции – это большое разнообразие видов и размеров.

Изготавливают пластиковые трубы из ПВХ, фторопласта, полипропилена и полиэтилена низкого давления. Последняя позиция гибкая, поэтому такие воздуховоды чаще используют для сложной разводки.

Пластиковые воздуховоды в системе вентиляции частного дома

Внимание! Сегодня кроме воздуховодов круглого сечения производители предлагают и прямоугольные пластиковые трубы. Их чаще всего используют, если необходимо провести открытую разводку, но при этом сделать так, чтобы воздуховоды не были видны.

Добавим, что вентиляция в частном доме из пластиковых труб – это список следующих преимуществ.

1. Стандартные размеры: диаметр – 100÷200 мм, у прямоугольных ширина 100 до 200 мм, высота от 50 до 200 мм. Все параметры соответствуют нормативам.
2. Небольшой удельный вес, что позволяет производить несложный крепеж.
3. Простота монтажа.
4. Гладкая внутренняя поверхность, что сокращает возможность наслоения мусора.
5. Долгосрочная эксплуатация.

Вентиляторы для принудительной схемы

К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:

• осевые модели,
• центробежные,
• канальные.

Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

Канальный вентилятор вставляется в воздуховод

Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.

Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.

Статья по теме:

Бесшумные канальные вентиляторы для вытяжки. В публикации мы рассмотрим их виды, преимущества и недостатки, лучшие модели, технические характеристики, на которые обязательно стоит обратить внимание, и расскажем как правильно установить такой вентилятор и, при необходимости отремонтировать.

Местная и общеобменная вентиляционная система

Это два класса, которые друг от друга отличаются отводом отработанного воздуха из локального объема или из общего. Отсюда и различия в разветвленности воздуховодов.

Местная вытяжная вентиляция

Примером местной вытяжной вентиляции может служить обычная кухонная вытяжка с естественной тягой или механической. То есть, основное назначение этой разновидности – удалять воздух с определенного небольшого участка помещения. В производственных цехах такую вентиляцию используют над сварочными столами, в лабораториях над поверхностями, где работают с химическими препаратами.

Кухонная вытяжка, как тип местной вентиляции

Статья по теме:

Советы профессионалов: как выбрать вытяжку для кухни. В нашем обзоре вы узнаете какой вид подойдет для того или иного интерьера. А подробные фото и видео инструкции облегчат этот выбор, наглядно показав, на что следует обратить внимание, а что не слишком важно.

Общеобменная вентиляция

Общеобменная вентиляция – это все системы и схемы, которые были описаны в других разделах. То есть, с ее помощью производится отвод отработанного воздуха, насыщенного неприятными запахами, повышенной влажностью, пылью и другими негативными факторами.

Канальный и бесканальный вид

Это еще один тип разделения. О самих видах несколько раз уже упоминалось, потому что они входят, как составные части, в другие разновидности.

По сути, бесканальный вариант – это обустройство вентиляции в частном доме в виде установленных на окна и стены проточных вентиляторов (осевых или канальных). Канальная вентиляция – это вентилятор, который установлен на улице или внутри канала и соединен с помещениями воздуховодами. То есть, последние в названии вида подразумеваются, как каналы для перемещения воздуха.

Вариант бесканальной вентиляции

Виды вентиляции в производственных помещениях

Говорить о том, что виды систем вентиляции в производственных помещениях чем-то отличаются от бытовых, нет никакого смысла. Здесь все те же наименования. Но требования к этим системам повышенные, особенно на производствах с токсичными и вредными веществами. Еще одним отличием является и кратность воздухообмена. К примеру:

Наименование помещений	Кратность, м³/ч на 1 м²
Пекарня	20÷30
Гаражи	6÷8
Прачечные	10÷15
Рестораны и бары	6÷10
Красильные цеха	25÷40
Цеха по металлообработке	20÷-40

По понятным причинам производственная вентиляция – это разветвленная сеть воздуховодов, пронизывающих собой все помещения. В нее обязательно устанавливается вентилятор. Хотя в некоторых складских помещения используется естественный отвод воздуха.

Вариант схемы производственной вентиляции

Итак, нами была затронута достаточно сложная техническая тема. Если у кого-то из вас возникли вопросы, мы готовы на них ответить в комментариях.



Предыдущая

ИнженерияСантехника под контролем или установка унитаза своими руками

Следующая

ИнженерияВ поход с комфортом: как выбрать газовый обогреватель для палатки

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Общеобменная вытяжная вентиляция хорошо справляется с очисткой воздуха в помещениях

Подробнее о вентиляции

Смотреть прайс
Оформить заявку

Общеобменная вытяжная вентиляция в основном используется в тех случаях, наличие вредных факторов в помещении незначительное и более-менее распределены в помещении равномерно. Как правило, в такой ситуации дополнительная вентиляция, очистка и подогрев воздушного потока не требуется.

Опять же, очень часто общеобменную вытяжную вентиляцию объединяют с местной, чтобы добиться гораздо большего эффекта и при этом минимизировать затраты – например, данная комбинация довольно часто применяется в случаях, когда необходимо оборудовать вентиляционную систему в цеховых и производственных помещениях, где выброс в атмосферу вредных веществ происходит довольно локализовано. Данный способ обеспечивает в производственных помещениях хороший воздухообмен, создавая комфортные условия для работы сотрудников – полное отсутствие сквозняков, некоторых звуковых эффектов в виде хлопанья дверей или свиста ветра между оконными рамами.

Виды общеобменной вентиляции

Общеобменная вентиляция может быть двух видов – приточной или вытяжной – использование конкретного вида зависит, как правило, от конкретных ситуаций и условий. Основная задача вытяжной общеобменной вентиляции заключается в в удалении вредных элементов непосредственно из участков их образования или появления. Она должна поддерживать оптимальный баланс между количеством подаваемого и удаляемого воздуха из помещений.  Использование общеобменной вытяжной вентиляции оправдано тогда, когда возникает необходимость удалить из здания или отдельного участка вредные вещества, но сделать это с применением одних только локальных установок (местных отсосов) не удается. Поэтому общеобменная вытяжная вентиляция предназначается для общей очистки воздуха.

Основное устройство в такой вентиляции – единичный осевой вентилятор, оснащенный электродвигателем, располагающийся в окне или в отверстии стены. Еще один распространенный вариант такой вентиляции – вытяжной воздуховод. Если помещение достаточно большое и протяженное, то можно задействовать центробежный вентилятор.

Что касается принципов реализации, то вытяжная общеобменная вентиляция может быть естественной или искусственной. Естественная основывается на движении воздушных масс по конвекционным потокам – происходит это за счет разницы давления и температуры. Искусственная вентиляция осуществляется за счет использования механических вентиляторов. Установка естественной общеобменной вентиляции в офисе обойдется недорого, поскольку не требуется больших капиталовложений на приобретение дополнительного оборудования. Но в о же время эффективность ее работы во многом зависит от разницы температур, атмосферного давления снаружи и внутри здания, наличия ветра и прочих факторов.

Тонкости общеобменной вентиляции

При организации общеобменной вытяжной вентиляции общие правила требуют обеспечения таких условий, чтобы объем воздуха, удаляемого из помещения, равнялся бы объему возвращаемого. Но в большинстве случаев, для достижения определенных целей, данный баланс нарушается.

Например, в помещениях, где в атмосферу выделяется большое количество вредных веществ, система вентиляции обеспечивает поддержание отрицательного дисбаланса, чтобы не опустить выхода загрязненных воздушных масс за пределы помещения. Положительный дисбаланс рекомендуется поддерживать там, где не происходит выделения вредных веществ, чтобы загрязненный воздух туда не поступал. И нужно сказать, что общеобменная вытяжная вентиляция очень эффективно справляется с поставленной задачей.

6. Требования к отоплению, вентиляции, микроклиматуи воздушной среде помещений

6.1. Системы отопления, вентиляции и кондиционирования воздуха должны обеспечивать нормируемые параметры микроклимата и воздушной среды помещений, в которых осуществляется медицинская деятельность.

6.2. Нагревательные приборы должны иметь гладкую поверхность, исключающую адсорбирование пыли и устойчивую к воздействию моющих и дезинфицирующих растворов. Их следует размещать у наружных стен, под окнами. Расположение нагревательных приборов у внутренних стен в палатах не допускается.

При устройстве ограждений отопительных приборов должен быть обеспечен свободный доступ для текущей эксплуатации и уборки.

6.3. В системах центрального отопления МО в качестве теплоносителя используется вода с температурой в нагревательных приборах 70 — 85 °C. Использование других жидкостей и растворов в системах отопления не допускается.

(в ред. Постановления Главного государственного санитарного врача РФ от 10.06.2016 N 76)

(см. текст в предыдущей редакции)

6.4. Здания МО должны быть оборудованы системами приточно-вытяжной вентиляции с механическим и/или естественным побуждением.

(в ред. Постановления Главного государственного санитарного врача РФ от 10.06.2016 N 76)

(см. текст в предыдущей редакции)

6.5. Системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

6.6. Система вентиляции производственных помещений МО, размещенных в жилых зданиях, должна быть отдельной от вентиляции жилого дома.

(в ред. Постановления Главного государственного санитарного врача РФ от 10.06.2016 N 76)

(см. текст в предыдущей редакции)

6.7. При эксплуатации систем вентиляции должны быть обеспечены нормативные требования к уровням шума и вибрации.

6.8. Классы чистоты, допустимые уровни бактериальной обсемененности воздушной среды, допустимая температура и рекомендуемые кратности воздухообмена помещений медицинских организаций принимаются в соответствии с приложением 3.

В помещениях классов А и Б в воздухе не должно быть золотистого стафилококка. В помещениях классов В и Г золотистый стафилококк не нормируется.

Предельно допустимые концентрации вредных химических веществ в воздухе производственных помещений представлены в приложении 4.

6.9. Проектирование и эксплуатация вентиляционных систем должны исключать перетекание воздушных масс из «грязных» помещений в «чистые».

6.10. Кратность воздухообмена определяется исходя из расчетов обеспечения заданной чистоты, температуры и относительной влажности воздуха. Скорость движения воздуха в палатах и лечебно-диагностических кабинетах принимается от 0,1 до 0,2 м/сек. В помещениях классов чистоты А и Б относительная влажность не должна превышать 60%.

Температура и организация воздухообмена в помещениях принимается в соответствии с приложением 3.

6.11. Вне зависимости от наличия систем принудительной вентиляции во всех лечебно-диагностических помещениях, за исключением помещений класса чистоты А, должна быть предусмотрена возможность естественного проветривания.

6.12. Самостоятельные системы вентиляции предусматриваются для помещений операционных, реанимационных, рентгенокабинетов, лабораторий. Допускаются общие системы приточно-вытяжной вентиляции для группы помещений одного или нескольких структурных подразделений, кроме помещений класса чистоты А.

6.13. Во все помещения воздух подается в верхнюю зону. По медицинскому заданию на проектирование в операционных, палатах для ожоговых и других иммунокомпрометированных пациентов строящихся и реконструируемых медицинских организаций рекомендуется воздух подавать сверху однонаправленным воздушным потоком в зону операционного стола (кровати).

Удаление воздуха предусматривается из верхней зоны, кроме операционных, наркозных, реанимационных, родовых и рентгенопроцедурных, в которых воздух удаляется из двух зон: 40% — из верхней зоны и 60% — из нижней зоны (60 см от пола).

6.14. При работе с жидким азотом и другими тяжелыми газами, аэрозолями вытяжка организуется только из нижней зоны. Помещения для хранения биоматериалов в жидком азоте должны оборудоваться самостоятельной системой вытяжной вентиляции и аварийной вентиляцией, включающейся автоматически по сигналу газоанализатора.

6.15. В асептических помещениях приток должен преобладать над вытяжкой. В помещениях инфекционного профиля вытяжка преобладает над притоком.

6.16. В целях обеспечения постоянных показателей заданных параметров воздуха приточно-вытяжная система вентиляции помещений класса чистоты А должна работать в непрерывном режиме.

6.17. Запорные устройства (в том числе обратные клапаны) должны устанавливаться на приточных и вытяжных вентиляционных системах в секционных, лабораториях патолого-анатомических отделений и отделений судебно-медицинской экспертизы, а также в других помещениях для исключения несанкционированного перетока воздуха.

6.18. В инфекционных, в том числе туберкулезных, отделениях вытяжные вентиляционные системы оборудуются устройствами обеззараживания воздуха или фильтрами тонкой очистки.

6.19. Боксы и боксированные палаты оборудуются автономными системами вентиляции с преобладанием вытяжки воздуха над притоком и установкой на вытяжке устройств обеззараживания воздуха или фильтров тонкой очистки. При установке обеззараживающих устройств непосредственно на выходе из помещений возможно объединение воздуховодов нескольких боксов или боксированных палат в одну систему вытяжной вентиляции.

6.20. В существующих зданиях при отсутствии в инфекционных отделениях приточно-вытяжной вентиляции с механическим побуждением должна быть оборудована естественная вентиляция с обязательным оснащением каждого бокса и боксированной палаты устройствами обеззараживания воздуха, обеспечивающими эффективность инактивации микроорганизмов не менее чем на 95% на выходе.

Изоляция пациентов с инфекционными болезнями, которые могут привести к возникновению чрезвычайных ситуаций в области санитарно-эпидемиологического благополучия населения и требуют проведения мероприятий по санитарной охране территории (чума, холера, желтая лихорадка, вирусные геморрагические лихорадки и другие), допускается только в боксы с механической системой вентиляции.

6.21. В МО общей площадью не более 500 кв. м в помещениях классов Б и В (кроме рентгенокабинетов, кабинетов компьютерной и магнитно-резонансной томографии) допускается естественное проветривание.

(в ред. Постановления Главного государственного санитарного врача РФ от 10.06.2016 N 76)

(см. текст в предыдущей редакции)

6.22. Забор наружного воздуха для систем вентиляции и кондиционирования производится из чистой зоны на высоте не менее 2 м от поверхности земли. Наружный воздух, подаваемый приточными установками, подлежит очистке фильтрами грубой и тонкой очистки.

6.23. Выброс отработанного воздуха предусматривается выше кровли на 0,7 м. Допускается выброс воздуха на фасад здания после очистки фильтрами соответствующего назначения.

6.24. Воздух, подаваемый в помещения классов чистоты А и Б, подвергается очистке и обеззараживанию устройствами, обеспечивающими эффективность инактивации микроорганизмов на выходе из установки не менее чем на 99% для класса А и 95% для класса Б, а также эффективность фильтрации, соответствующей фильтрам высокой эффективности (h21 — h24). Фильтры высокой очистки подлежат замене не реже одного раза в полгода, если другое не предусмотрено инструкцией по эксплуатации.

6.25. Для обеспечения нормируемой температуры и влажности воздуха в помещениях классов чистоты А и Б необходимо предусматривать кондиционирование воздуха с использованием систем и оборудования, разрешенных для этих целей в установленном порядке. По заданию на проектирование возможно оснащение системами кондиционирования помещений класса В.

6.26. Воздухообмен в палатах и отделениях должен быть организован так, чтобы не допустить перетекания воздуха между палатными отделениями, между палатами, между смежными этажами. При входе в палатное отделение/секцию, операционный блок, реанимационное отделение предусматривается шлюз с устройством вентиляции.

6.27. В палатах с санузлами вытяжка организуется из санузла.

6.28. В целях поддержания комфортной температуры воздуха в кабинетах врачей, палатах, административных и вспомогательных помещениях допускается применение сплит-систем при условии проведения очистки и дезинфекции фильтров и камеры теплообменника в соответствии с рекомендациями производителя, но не реже одного раза в 3 месяца. Допускается также использование для этих целей панели лучистого тепла (охлаждения).

6.29. Вытяжная вентиляция с механическим побуждением без устройства организованного притока предусматривается из помещений: душевых, санитарных узлов, помещений для грязного белья, временного хранения отходов и кладовых для хранения дезинфекционных средств, реактивов и других веществ с резким запахом.

6.30. Содержание лекарственных средств в воздухе операционных, родовых палат, палат интенсивной терапии, реанимации, процедурных, перевязочных и других аналогичных помещений лечебных учреждений не должно превышать предельно допустимых концентраций, приведенных в приложении 4.

6.31. Уровни бактериальной обсемененности воздушной среды помещений в зависимости от их функционального назначения и класса чистоты не должны превышать допустимых, приведенных в приложении 3.

6.32. Рабочие места в помещениях, где проводятся работы, сопровождающиеся выделением вредных химических веществ (работа с цитостатиками, психотропными веществами, метилметакрилатами, фенолами и формальдегидами, органическими растворителями, анилиновыми красителями и другими), должны быть оборудованы местными вытяжными устройствами.

Выброс отработанного воздуха от местных вытяжных устройств осуществляется самостоятельными каналами. Местные отсосы, удаляющие воздух из разных помещений, но с одинаковыми вредностями, могут быть объединены в одну систему вытяжной вентиляции.

6.33. Для размещения оборудования систем вентиляции следует выделить специальные помещения, раздельные для приточных и вытяжных систем. Канальное вентиляционное оборудование возможно размещать за подшивным потолком в коридорах и в помещениях без постоянного пребывания людей.

6.34. Воздуховоды приточной вентиляции и кондиционирования должны иметь внутреннюю несорбирующую поверхность, исключающую вынос в помещения частиц материала воздуховодов или защитных покрытий.

6.35. Воздуховоды систем приточной вентиляции (кондиционирования воздуха) после фильтров высокой эффективности (h21 — h24) предусматриваются из нержавеющей стали или других материалов с гладкой, коррозионностойкой, непылящей поверхностью.

6.36. Воздуховоды, воздухораздающие и воздухоприемные решетки, вентиляционные камеры, вентиляционные установки и другие устройства должны содержаться в чистоте, не иметь механических повреждений, следов коррозии, нарушения герметичности. Использование вентиляционных камер не по прямому назначению запрещается. Уборка помещений вентиляционных камер должна проводиться не реже одного раза в месяц, а воздухозаборных шахт — не реже одного раза в полгода. Техническое обслуживание, очистка и дезинфекция систем вентиляции предусматриваются не реже одного раза в год. Устранение текущих неисправностей, дефектов проводится безотлагательно.

6.37. Во всех помещениях класса чистоты А предусматривается скрытая прокладка трубопроводов, арматуры. В остальных помещениях возможно размещение воздуховодов в закрытых коробах.

6.38. Приточные и вытяжные решетки должны быть максимально удалены друг от друга в пределах одного помещения.

6.39. Продухи чердачных и подвальных помещений должны быть защищены от проникновения грызунов, птиц и синантропных насекомых.

6.40. Независимо от принятой системы вентиляции рекомендуется проветривание палат не менее 4 раз в сутки по 15 минут.

6.41. Администрацией МО организуется контроль за параметрами микроклимата и показателями микробной обсемененности воздушной среды с периодичностью не реже одного раза в 6 месяцев и загрязненностью химическими веществами воздушной среды не реже одного раза в год.

(в ред. Постановления Главного государственного санитарного врача РФ от 10.06.2016 N 76)

(см. текст в предыдущей редакции)

6.42. Допускается рециркуляция воздуха для одного помещения при условии установки фильтра высокой эффективности (h21 — h24) с добавлением наружного воздуха по расчету для обеспечения нормативных параметров микроклимата и чистоты воздуха.

6.43. При наличии централизованных систем кондиционирования и увлажнения воздуха в целях профилактики внутрибольничного легионеллеза микробиологический контроль данных систем на наличие легионелл проводится 2 раза в год. Отбор проб производится в соответствии с действующими требованиями <1>. Кондиционирующие установки небольшой мощности без увлажнения воздуха и сплит-системы контролю на легионеллы не подлежат.

———————————

<1> СП 3. 1.2.2626-10 «Профилактика легионеллеза» (зарегистрированы в Минюсте России 07.06.2010, регистрационный N 17506).

как работает местная, приточно-вытяжная система

Без проветривания не может обойтись ни одна конструкция. Существуют различные его типы. Оно может быть принудительным и естественным. Если предполагаются существенные строительные объемы, рекомендуется общеобменная вентиляция. Этот способ предполагает попадание в здание потока воздуха и выведение его на улицу. Комбинация этих приемов обеспечивает эффективное вентилирование просторных помещений и больших цехов.

Характеристики системы

Не все вентиляционные системы способны справляться с очисткой воздуха. Если он сильно загрязнён, то проблема встает особенно остро. Такая ситуация нередко возникает на заводах, хранилищах, в крупных помещениях. В бытовых условиях тоже можно столкнуться с этим, например, в гардеробной, курительной комнатах либо на кухне. Не последним по важности условием эффективной работы системы является выбор вентилятора. Если у него имеется значительная мощность, для соседей это будет чревато созданием обратной тяги. Соответственно, отработанный воздух вместе с пылью перейдет в их квартиру через вентиляционную решетку.

Выделяют общеобменные и местные системы. В первом случае воздухообмен производится для всего помещения. Местная ставится на рабочем месте. Вытяжную применяют в загрязнённых зонах, приточная используется в чистых. Приточно-вытяжная вентиляция представляет собой комбинацию этих двух разновидностей. Такое сочетание предусмотрено для наилучшего эффекта.

Общеобменная приточно-вытяжная вентиляция незаменима, когда приходится избавляться от лишней влажности, тепла, различных испарений, пыли. Она обеспечивает снижение концентрации вредных газов, которые обнаруживаются в воздушных массах. Используется система с этой целью тогда, когда местная и вытяжная типы оказались неэффективными. Для ее монтажа задействуются различные элементы:

• вентилятор;
• калорифер;
• особый фильтр;
• средство для звукоизоляции;
• комплекс воздухоотводов;
• автоматика.

Для максимальной эффективности такой установки надо, чтобы были учтены определённые моменты. В частности, это показатель мощности калорифера. Его подсчитывают, учитывая максимально возможную низкую температуру за неделю и расход свежего воздуха.

Также имеет значение:

• показатель внешнего давления, если приходится иметь дело с отводом воздушных масс;
• то, сколько кубических метров воздуха расходуется за час;
• уровень шума в сооружении.

Значение установки

Общеобменная система вентиляции позволяет нейтрализовать вредные компоненты в непосредственном месте их формирования. Такое вытяжное оборудование способно поддерживать баланс между поступающими из здания воздушными потоками и выводимыми наружу. Общеобменная и местная вентиляция имеют ряд различий. Актуально использование первых в том случае, когда требуется удаление вредоносных составляющих, но выполнение этого действия местно, то есть с использованием локальных отсосов, невозможно.

Вытяжные системы предполагают применение осевого вентилятора, который имеет единичный формат. Используется он на одной оси с электрическим вентилятором. Последние ставят в окне или нише стены. Если речь идет о крупном промышленном помещении, для вытяжной системы задействуется центробежный вентилятор. Воздуховоды вытяжного вида могут присутствовать в подобных системах. Когда длина этих компонентов не больше 40 м, потери давления обычно не превышают показатель в 40 кг на квадратный метр.

Такая система идеально подходит промышленному предприятию, так как удовлетворяет все его нужды. Она более востребована, нежели приточный и местный типы. Приточно-вытяжные модификации также широко используются сегодня. Правда, в России они не особо прижились, потому что дорого стоят и требуют строгого соблюдения правил пожарной безопасности.

Общеобменная механическая модель

У такой вентиляции есть ряд преимуществ, по сравнению с естественным типом проветривания. Основной плюс заключается в работе на базе вентиляционных приборов, позволяющих переносить потоки воздуха на значительные расстояния. В то же время недостаток механической установки состоит в том, что она требует большего количества электроэнергии для эффективной работы. Но даже этот минус нельзя считать значительным, если вспомнить о способности подавать и удалять любое количество воздуха в автономном режиме, доступное для механических систем.

При этом они совершенно не взаимодействуют с температурами снаружи. Когда есть необходимость, можно проводить разного рода манипуляции в механической вентиляции. Соответственно, это охлаждение, нагрев. Первая функция является незаменимой в случае возгорания. По сравнению с приточно-вытяжной системой, указанный тип функционирует более эффективно.

Расчёт необходимого воздухообмена

Чтобы установка работала с максимальной отдачей, надо правильно ее монтировать. При этом важно посчитать необходимый воздухообмен. План выявления растрат приточных воздушных масс, требующихся для выведения чрезмерного тепла, следующий:

• умножают плотность воздуха и теплоемкость;
• отнимают температуру приточного воздуха от температуры воздуха в здании;
• полученные показатели перемножают;
• делят чрезмерное количество тепла на значение, которое было получено ранее.

• умножают плотность воздуха и теплоемкость;
• отнимают температуру приточного воздуха от температуры воздуха в здании;
• полученные показатели перемножают;
• делят чрезмерное количество тепла на значение, которое было получено ранее.

Примечательно, что температура приточного воздуха непосредственно зависит от географического расположения здания. Подсчитывая необходимый воздухообмен, температуру помещения берут на 5 градусов больше, нежели аналогичный показатель у наружных потоков. Для подсчета плотности воздуха константу 273 складывают с температурой приточного воздуха, после чего константа 353 делится на показатели, полученные ранее.

Необходимо выявить объем избыточного тепла, который надо убрать из потока воздуха. При этом важно учитывать тепловой баланс. Соответственно, от поступающей в здание теплоты отнимают показатель тепла, поглощаемый стенами сооружения и уходящий вместе с материалами, нагретыми в итоге.

При проведении подсчетов учитываются источники, которые могут выделять теплоту. К примеру, это поверхности оборудования, которое нагревается в ходе работы. Кроме того, сюда относят:

• солнечную радиацию;
• приборы с электроприводом;
• металлические поверхности, любого рода жидкости.

В конце концов, источником тепла являются люди, которые работают в отдельно взятом помещении.

Чтобы посчитать тепло, выделяемое техникой, работающей на электродвигателе, константу 3528 умножают на показатель загруженности оборудования. Он варьируется в пределах 0,25−0,35. Для учета тепла, выделяемого работниками, их количество умножают на показатель энергии, выделяемой одним человеком.

Если подсчитать все пункты при обустройстве общеобменной вентиляции, можно быть уверенным в качественном функционировании системы в целом. Она будет работать долго и гарантировать максимум комфорта всем находящимся в производственном помещении людям. В ряде случаев, помимо стандартной установки вентилирования, в промышленных помещениях используют механический тип оборудования, а также системы с естественным побуждением. В качестве примера могут выступить системы аэрации.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Общая система вентиляции — обзор

13.2.2.1 История электростатических осадков

Электростатические осадки — одно из основных средств отделения твердых или жидких частиц от газовых потоков. Этот метод использовался во многих областях, включая промышленные системы газоочистки, очистку воздуха в системах общей вентиляции и очистители воздуха в домашних условиях.

Влияние электростатических сил на частицы в воздухе известно веками.Первые открытия обобщены в нескольких книгах, в том числе в классической книге Industrial Electrostatic Precipitation Уайтела ¹⁰ и многих других. ^11–14 Уайт представил отличный исторический обзор. ¹⁰ Этот обзор включает информацию о первых шагах в развитии электростатической очистки газов.

Самые ранние сведения об этом явлении относятся к 600 г. до н. Э. Было обнаружено, что кусок янтаря после того, как его натерли, способен притягивать мелкие волокна.Более поздние наблюдения относятся к 17 веку, когда Уильям Гилберт заметил, что янтарь, сера и другие диэлектрики, заряженные трением, могут притягивать дым. Подобные наблюдения были сделаны Бойлем (1675) и Отто фон Герике (1672). Фрэнсис Хоксби (1709) сообщил, что он открыл явление, которое теперь называется ионным ветром или электрическим ветром. Ионный ветер и свечение коронного разряда обсуждал Исаак Ньютон (1718 г.).

Среди первых пионеров также были Бенджамин Франклин и Шарль де Кулон.Франклин изучал влияние точечных электродов на электрические токи. Кулон обнаружил, что заряженный объект постепенно теряет заряд; т.е. он фактически открыл электропроводность воздуха. Значение Кулона для развития методов электростатической очистки воздуха велико, главным образом потому, что современные теории об электрических зарядах и электрических полях основаны на его работах.

Первый эксперимент с электростатической очисткой газа был проведен в 1824 году, когда Хельфельд показал, что туман очищался от стеклянного сосуда, содержащего электрически заряженный острие электрод.Подобные демонстрации были опубликованы в 19 веке, примером чего является осаждение табачного дыма в стеклянном цилиндре Гитаром (1850).

Промышленное использование электростатических осадков началось в конце 19-го и начале 20-го веков. Первые приложения по очистке газа были реализованы Лоджем (в Англии), Коттреллом (в Соединенных Штатах) и Моллером (в Германии). Лодж проводил эксперименты с электрофильтром, начиная с 1880 года, а в 1883 году он опубликовал статью, в которой указал на коммерческие возможности электростатического осаждения.Вместе с Уокером и Хатчинссоном он установил первый промышленный электрофильтр на свинцовом заводе. Однако эта попытка не удалась, в основном из-за примитивного генератора высокого напряжения и того факта, что частицы из плавильного завода по плавке свинца очень мелкие, а их проводимость низкая.

Человек, работа которого имела большое значение для разработки электрофильтров, — это Ф. Г. Коттрелл. Сначала он стремился собрать туман серной кислоты с помощью центрифуги, но после неудачных попыток он начал эксперименты с электростатическим осаждением.Cottrell смог использовать трансформаторы переменного тока и механический выпрямитель для создания эффективного источника высокого напряжения. Он также изобрел новый тип разрядного электрода, так называемую опушенную проволоку, которая повысила стабильность коронного разряда.

Многие из характерных особенностей современных электрофильтров основаны на работах В. А. Шмидта. Одно из его наиболее важных применений — электрофильтр, который был установлен на заводе Riverside Portland Cement Company в 1912 году.Эта установка пропускала поток газа 470 м / с при температуре 400-500 ° C. Это был первый электрофильтр, в котором в качестве разрядного электрода использовалась тонкая проволока.

Разработка электрофильтров основывалась в основном на эмпирических исследованиях, и было получено более 1000 патентов, охватывающих все аспекты электростатической очистки воздуха. С теоретической точки зрения важными вехами стали статьи, опубликованные как Deutschls, так и White. ¹⁶ В этих статьях рассматривается эффективность улавливания электростатическим фильтром.Наиболее важные ранние работы, посвященные электрическому заряду частиц, были опубликованы Арендтом и Каллманном, ¹⁷ Pauthenier и Moreau-Hanot, ¹⁸ и White. ¹⁹

Развитие электрофильтров вскоре привело к новым применениям, включая отделение паров оксидов металлов. За этим последовали различные процессы производства металлов, такие как свинцовая доменная печь, обжиговая печь для руды и отражательная печь. Электростатическая очистка газов вскоре стала применяться также в цементных печах и в нескольких экзотических применениях, таких как извлечение ценных металлов из выхлопных газов.

Рост потребления электроэнергии привел к развитию технологий сжигания пылевидного угля, которые превосходили предыдущие. Однако было обнаружено, что летучая зола в выхлопных газах создает значительную экологическую проблему. Также было обнаружено, что электрофильтр относительно эффективен для удаления летучей золы, и первый электрофильтр на электростанции был запущен в 1923 году. На первом этапе было трудно достичь эффективности 90%, но постепенно был достигнут значительный прогресс. приводя к эффективности до 99.9%.

В целом, электрофильтры лучше всего подходят для тех применений, где необходимо обрабатывать большие потоки газа и требуется относительно высокая эффективность. Также необходимо подчеркнуть, что использование электрофильтров ограничено теми приложениями, где риск взрыва минимален.

Конфигурации системы вентиляции

В результате деятельности человека образуется широкий спектр соединений, которые становятся опасными в достаточно высоких концентрациях, а загрязняющие вещества из внешних источников также могут ухудшать качество воздуха в помещении.Системы вентиляции удерживают эти вещества на низком уровне за счет постоянного обновления воздуха в помещении, а также способствуют поддержанию влажности в диапазоне от 30 до 60 процентов, как рекомендовано ASHRAE. Без вентиляции было бы невозможно поддерживать комфортную и здоровую среду в помещении.

Естественная вентиляция зависит от ветровых токов, температуры наружного воздуха и других погодных условий для подачи свежего воздуха. Преимущество естественной вентиляции заключается в том, что она предоставляется бесплатно, а в новых зданиях можно оптимизировать архитектурный дизайн, чтобы максимизировать ее эффект. Однако естественная вентиляция неуправляема и, как правило, недостаточна для полного удовлетворения требований современных зданий.

Обычно, чтобы соответствовать стандартам ASHRAE и Строительным нормам Нью-Йорка, необходимо использовать механическую вентиляцию. В зависимости от конфигурации, системы вентиляции всего дома можно разделить на три основных типа:

Сбалансированные системы можно улучшить с помощью вентиляции с рекуперацией энергии, технологии, которая обменивается энергией между приточным и вытяжным потоками воздуха, чтобы максимизировать производительность и минимизировать общие эксплуатационные расходы системы.

Системы вытяжной вентиляции

Как следует из их названия, в системах вытяжной вентиляции используются только вытяжные вентиляторы. Когда система начинает работать, она создает отрицательный эффект повышения давления в людных помещениях, втягивая свежий наружный воздух для возобновления того, что истощено. Однако важно отметить, что вытяжная вентиляция невозможна в герметичных зданиях, так как наружный воздух должен просачиваться внутрь. Если ограждающая конструкция здания была затянута герметиком и герметиком, вытяжная вентиляция должна быть дополнена воздухозаборными отверстиями. .

Вытяжные системы вентиляции

имеют единый набор вентиляторов и воздуховодов, что делает их доступными по цене, сокращая время и стоимость установки. Затраты на электроэнергию относительно невелики, поскольку работает только один комплект вентиляторов, а также упрощается обслуживание. Компоновка системы может быть спроектирована так, чтобы ориентироваться на конкретные области, где образуются загрязнители, обеспечивая их удаление до того, как они распространятся в помещении.

Вытяжная вентиляция обычно дает наилучшие результаты в холодном и сухом климате, где наружный воздух не требует осушения.Не рекомендуется для тропического и смешанного климата, потому что теплый и влажный наружный воздух всасывается бесконтрольно, что увеличивает расходы на охлаждение и осушение. Кроме того, имейте в виду, что при разгерметизации воздух забирается из всех окружающих пространств, практически не контролируя содержание загрязняющих веществ. Как правило, вытяжная вентиляция рекомендуется в холодную погоду и при низком уровне загрязнения атмосферного воздуха.

Другой риск вытяжной вентиляции — это обратная тяга, которая возникает, когда прибор, работающий на сжигании, внезапно втягивает много воздуха, потенциально вызывая перекрытие.Поскольку вытяжная вентиляция вызывает отрицательное давление и не регулирует подачу воздуха, повышается вероятность возникновения обратной тяги.

Системы приточной вентиляции

Приточная вентиляция использует только инжекторные вентиляторы, повышающие давление в помещениях и вызывающие постоянную утечку воздуха из помещения. Главное преимущество приточной вентиляции — это контроль, так как наружный воздух можно фильтровать, увлажнять или осушать по мере необходимости. Кроме того, эффект наддува предотвращает попадание загрязняющих веществ из окружающих помещений или снаружи.

Еще одним преимуществом приточной вентиляции является то, что она устраняет риск возникновения обратной тяги от приборов сгорания из-за избыточного давления. Затраты на установку, эксплуатацию и техническое обслуживание также снижаются благодаря простой конфигурации системы.

Приточная вентиляция лучше подходит для тропических или смешанных климатических условий, где часто требуется осушение и фильтрация. Эта конфигурация имеет тенденцию вызывать проблемы в холодную погоду, так как эффект повышения давления может вызвать конденсацию влажности воздуха в помещении, что приведет к накоплению влаги и его общим побочным эффектам: повреждению мебели и распространению плесени, бактерий и пылевых клещей.

Сбалансированные системы вентиляции

Сбалансированная система вентиляции является результатом сочетания вытяжной и приточной вентиляции: оба потока воздуха можно контролировать, обеспечивая преимущества обеих конфигураций системы. Конечно, это требует более высоких затрат на установку и эксплуатацию, поскольку теперь имеется два комплекта вентиляторов и воздуховодов.

Сбалансированная вентиляция подходит для любых погодных условий, а потоки воздуха можно регулировать для обеспечения любого требуемого эффекта повышения давления — положительного, отрицательного или нейтрального. Рекомендуемые места для каждого набора воздуховодов следующие:

• Приточные воздуховоды должны быть ориентированы на те места, где обитатели проводят большую часть своего времени, включая жилые комнаты и спальни. Это гарантирует, что в этих помещениях всегда будет свежий и чистый воздух.
• Вытяжные воздуховоды должны быть сосредоточены в местах, где часто выделяется влага и влажность, таких как кухни, ванные комнаты, прачечные и котельные.

Конечно, можно установить приточно-вытяжные помещения для каждого помещения, но затраты на систему значительно увеличиваются.При использовании представленного выше подхода затраты на систему оптимизируются без ущерба для производительности.

Вентиляция с рекуперацией энергии: повышение эффективности сбалансированной вентиляции

Вентиляция с рекуперацией энергии заключается в обмене энергией между приточным и вытяжным воздухом, что сводит к минимуму общие затраты на ОВК. Эти системы можно разделить на два основных типа:

• Системы вентиляции с рекуперацией тепла (HRV) обмениваются теплом только между потоками приточного и вытяжного воздуха.
• Системы вентиляции с рекуперацией энтальпии (ERV) обмениваются теплом и влагой.

Летний режим

Летом наружный воздух обычно требует охлаждения и осушения. Однако, когда воздух выпускается, он все равно холоднее и суше, чем приточный воздух; поэтому часть энергии, используемой для охлаждения и осушения, теряется.

Работа зимой

Зимой потребности в HVAC меняются, поскольку наружный воздух обычно требует обогрева и увлажнения.Принцип работы HRV и ERV одинаков, но направление передачи тепла и влажности инвертировано.

• Отработанный воздух теплее, и теплообменник улавливает часть этой тепловой энергии для предварительного нагрева приточного воздуха.
• Если используется ERV, влага также извлекается из отработанного воздуха и поступает в приточный воздух.

Общие рекомендации для HRV и ERV

Важно отметить, что системы HRV и ERV значительно сложнее, чем системы вентиляции, представленные ранее. Их может устанавливать и обслуживать только квалифицированный персонал, что увеличивает их стоимость владения. По сравнению с базовой сбалансированной системой вентиляции, системы HRV и ERV имеют более высокие эксплуатационные расходы, но общие расходы на HVAC снижаются.

Системы

HRV и ERV повышают эффективность там, где экстремальные температуры и влажность достигаются летом или зимой, или когда расходы на топливо для отопления высоки. Их преимущества уменьшаются при умеренных погодных условиях, когда добавленные эксплуатационные расходы могут быть выше, чем полученная экономия — сбалансированная вентиляция является лучшей альтернативой в этих случаях.

Точечная вентиляция: дополнение для вентиляции всего дома

Точечная вентиляция заключается в использовании вытяжных вентиляторов для удаления загрязняющих веществ и влаги из помещения, в которое они выбрасываются, и предотвращения их распространения в других помещениях. В жилых помещениях точечная вентиляция чаще всего используется в ванных комнатах и ​​на кухнях, чтобы соответствовать минимальным уровням вытяжного воздуха, установленным Механическим кодексом Нью-Йорка и стандартами ASHRAE:

.

• В ванных комнатах требуется 50 кубических футов в минуту периодической вентиляции или 20 кубических футов в минуту непрерывной вентиляции.
• Кухни требуют 100 кубических футов в минуту или периодической вентиляции или 25 кубических футов в минуту непрерывной вентиляции.

Точечная вентиляция может стать отличным дополнением к приточным вентиляционным системам, удаляя загрязняющие вещества из ключевых участков. Эта комбинация обеспечивает многие преимущества сбалансированной системы вентиляции без необходимости установки полного набора вытяжных вентиляторов и воздуховодов. Единственный недостаток этой комбинации состоит в том, что системы HRV и ERV неосуществимы, поскольку нет точки, где тепло или влага могут передаваться между воздушными потоками.

Свод правил Калифорнии, раздел 8, раздел 5143. Общие требования к системам механической вентиляции.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности по адресу https: // www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 7. Общие отраслевые правила техники безопасности
Группа 16. Контроль опасных веществ
Статья 107. Пыль, дым, туман, пары и газы.

Вернуться к индексу
Новый запрос

---

---

(а) Устройство и работа. Конструкция, установка, осмотр, испытания и техническое обслуживание выхлопных систем должны соответствовать всем требованиям Статьи 107. Дополнительное руководство можно получить из Основ американских национальных стандартов, регулирующих проектирование и эксплуатацию местных выхлопных систем, ANSI Z9.2-1971 и Стандарт на установку нагнетательных и вытяжных систем, NFPA № 91-1973. Примечание: Требования к вентиляции для контроля легковоспламеняющихся паров предписаны в Разделах 5153 (d) и 5416.

(1) Выхлопная система должна быть спроектирована, сконструирована, обслуживаться и эксплуатироваться таким образом, чтобы предотвращать вредное воздействие путем поддержания объема и скорости отработанный воздух, достаточный для сбора пыли, дыма, тумана, паров или газов от указанного оборудования или процесса и для их транспортировки в подходящие точки безопасной утилизации, тем самым предотвращая их распространение в вредных количествах в атмосферу рабочих помещений или других мест, где работают люди .

(2) Выхлопные каналы, впускные каналы и камеры вентиляторов должны быть спроектированы, сконструированы и поддерживаться таким образом, чтобы предотвращать обрушение каналов и / или выход из строя опорной системы.

(3) Выхлопные каналы, по которым проходит пыль, дым и туман, должны быть снабжены дверцами для осмотра или чистки с интервалами, не превышающими 12 футов горизонтальной длины для воздуховодов диаметром до 12 дюймов, но расстояние может быть меньше. больше для воздуховодов большего размера. Должны быть предусмотрены дверцы для чистки или дверцы для обслуживания вентилятора и, при необходимости, должен быть предусмотрен слив.

(4) К одной и той же выхлопной системе нельзя подключать две или более операций, если комбинация удаленных веществ может представлять опасность пожара, взрыва или химической реакции в системе воздуховодов.

(5) Интенсивность вентиляции каждой системы механической вентиляции, используемой для предотвращения вредного воздействия, должна проверяться после первоначальной установки, изменений или технического обслуживания, но не реже одного раза в год, посредством пересечения Пито вытяжного канала или эквивалентных измерений. Записи об этих испытаниях должны храниться не менее пяти лет.

(b) Продолжительность операций. Выхлопная система должна постоянно работать во время всех операций, для которых она предназначена. Система должна продолжать работать в течение некоторого времени после прекращения указанных операций, причем этот период времени будет зависеть от индивидуальных обстоятельств и эффективности системы вентиляции.

(c) Удаление отработанных материалов.

(1) Воздуховыпускное отверстие из каждого пылеотделителя / сборщика, а также пыль, дым, туман, пары или газы, собираемые вытяжной или вентиляционной системой, должны выходить в наружную атмосферу при условии, что вытяжная система должна выходить в наружный воздух. таким образом, чтобы

не вызвать вредного воздействия на любом доступном рабочем месте.Можно использовать коллекторные системы, возвращающие воздух в рабочие зоны, если загрязняющие вещества, которые накапливаются в рабочей зоне, не вызывают вредного воздействия на сотрудников.

(d) Подпиточный воздух. Должен подаваться чистый, свежий воздух, свободный от загрязнений из смежных промышленных вытяжных систем, дымоходов, дымовых труб или вентиляционных отверстий.

(1) Подача наружного воздуха должна поступать в рабочее помещение таким образом, чтобы не снижать эффективность каких-либо местных вытяжных систем.

(2) Все швы и стыки должны быть загерметизированы, если во впускном воздуховоде существует отрицательное давление, так что существует возможность проникновения вредных количеств газов, дыма или тумана из зон, через которые проходит воздуховод.

(3) Если подаваемый воздух фильтруется, фильтры необходимо регулярно заменять или чистить, чтобы предотвратить значительное уменьшение воздушного потока. Должен быть установлен манометр, показывающий падение давления на фильтрах. Этот манометр должен иметь маркировку, показывающую падение давления, при котором фильтры требуют очистки или замены.

(4) Если подпиточный воздух нагревается за счет сгорания, за исключением газа, продукты сгорания не должны смешиваться с подпиточным воздухом и должны сбрасываться в точку, удаленную от всех точек, где подпиточный воздух входит в строительство.Для газового отопления, в котором продукты сгорания смешиваются с добавляемым воздухом, должно существовать следующее:

(A) Газ должен быть нетоксичным и иметь характерный и достаточно сильный запах, чтобы предупредить рабочих о его присутствии, если он не сгорел.

(B) Максимальная скорость подачи газа в подогреватель добавочного воздуха не должна приводить к превышению 2000 ppm общего количества горючего газа в смеси при исчезновении пламени.

(C) Должен быть предусмотрен вентилятор для удаления смеси нагретого воздуха и продуктов сгорания из нагнетательных камер газовой горелки.(Заголовок 24, T8-5143)

Примечание: цитируемый орган: Раздел 142.3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса.

ИСТОРИЯ

1. Поправка подана 7-16-76; начиная с тридцатого дня после этого (Регистр 76, № 29).

2. Поправка к подпункту (а) (2), поданная 2-20-80; начиная с тридцатого дня после этого (Регистр 80, № 8).

3. Редакционная поправка к подпункту (а) (5) (Регистр 2003, № 24).

Вернуться к статье 107 Содержание

Естественная вентиляция | WBDG — Руководство по проектированию всего здания

Введение

Почти все исторические здания вентилировались естественным путем, хотя многие из них были повреждены из-за установки перегородок и механических систем.С ростом осведомленности о стоимости и влиянии энергопотребления на окружающую среду естественная вентиляция становится все более привлекательным методом снижения энергопотребления и затрат, а также для обеспечения приемлемого качества окружающей среды в помещении и поддержания здорового, комфортного и продуктивного климата в помещении, а не более преобладающий подход к использованию ИВЛ. При благоприятном климате и типах зданий естественная вентиляция может использоваться как альтернатива установкам кондиционирования воздуха, что позволяет сэкономить 10–30% от общего потребления энергии.

Системы естественной вентиляции полагаются на разницу давлений для подачи свежего воздуха через здания. Разница в давлении может быть вызвана ветром или эффектом плавучести, создаваемым разницей температур или разницей влажности. В любом случае количество вентиляции будет в решающей степени зависеть от размера и расположения отверстий в здании. Систему естественной вентиляции полезно рассматривать как контур с одинаковым вниманием к приточной и вытяжной вентиляции. Проемы между комнатами, такие как окна с фрамугой, жалюзи, решетки или открытая планировка, — это методы создания контура воздушного потока через здание.Требования кодекса в отношении передачи дыма и огня создают проблемы для проектировщиков систем естественной вентиляции. Например, в исторических зданиях лестница использовалась в качестве вытяжной трубы, что во многих случаях запрещено правилами.

Описание

Естественная вентиляция, в отличие от принудительной вентиляции, использует естественные силы ветра и плавучести для подачи свежего воздуха в здания. Свежий воздух необходим в зданиях для устранения запахов, обеспечения кислородом для дыхания и повышения теплового комфорта.При внутренней скорости воздуха 160 футов в минуту (фут / мин) воспринимаемая внутренняя температура может быть снижена на целых 5 ° F. Однако, в отличие от настоящего кондиционирования, естественная вентиляция неэффективна для снижения влажности поступающего воздуха. Это накладывает ограничения на применение естественной вентиляции во влажном климате.

A. Типы воздействия естественной вентиляции

Ветер может продувать воздух через отверстия в стене с наветренной стороны здания и высасывать воздух из отверстий с подветренной стороны и крыши.Разница в температуре между теплым воздухом внутри и холодным воздухом снаружи может привести к тому, что воздух в комнате поднимется и будет выходить через потолок или конек, а затем попадать через нижние отверстия в стене. Точно так же плавучесть, вызванная разницей влажности, может позволить сжатому столбу плотного, охлаждаемого испарением воздуха наполнять пространство, а более легкий, теплый и влажный воздух выпускать ближе к верху. Эти три типа эффектов естественной вентиляции описаны ниже.

Ветер

Ветер вызывает положительное давление с наветренной стороны и отрицательное давление с подветренной стороны зданий.Чтобы выровнять давление, свежий воздух будет поступать в любое наветренное отверстие и выходить из любого отверстия с подветренной стороны. Летом ветер используется для подачи как можно большего количества свежего воздуха, а зимой вентиляция обычно снижается до уровня, достаточного для удаления избыточной влаги и загрязняющих веществ. Выражение для объема воздушного потока, вызванного ветром:

Qwind = K x A x V, где

Qwind = объем воздушного потока (м ³ / ч)
A = площадь меньшего отверстия (м ² )
V = скорость ветра снаружи (м / ч)
K = коэффициент полезного действия

Коэффициент полезного действия зависит от угла ветра и относительного размера входных и выходных отверстий.Он варьируется от 0,4 для ветра, падающего в отверстие под углом 45 °, до 0,8 для ветра, падающего прямо под углом 90 °.

Иногда ветровой поток преобладает параллельно стене здания, а не перпендикулярно к ней. В этом случае все еще возможно вызвать ветровую вентиляцию архитектурными особенностями или способом открытия створки окна. Например, если ветер дует с востока на запад вдоль стены, обращенной на север, первое окно (которое открывается наружу) будет иметь петли с левой стороны, которые будут действовать как ковш и направлять ветер в комнату.Второе окно будет открываться с правой стороны, чтобы отверстие было направлено вниз по ветру от открытого стекла, а отрицательное давление вытягивало воздух из комнаты.

Важно избегать препятствий между наветренными впускными и подветренными выпускными отверстиями. Избегайте перегородок в помещении, ориентированных перпендикулярно потоку воздуха. С другой стороны, принятый дизайн позволяет избежать входных и выходных окон, расположенных прямо напротив друг друга (вы не должны видеть сквозь здание, в одном окне и в другом), чтобы способствовать большему перемешиванию и повысить эффективность вентиляция.

Плавучесть

Выталкивающая вентиляция может быть вызвана температурой (вытяжная вентиляция) или влажностью (градирня). И то, и другое можно объединить, установив охлаждающую башню, которая подает воздух, охлаждаемый испарением, в низкую часть помещения, а затем полагаясь на повышенную плавучесть влажного воздуха, когда он нагревается, для выпуска воздуха из помещения через дымовую трубу. Подача холодного воздуха в помещение осуществляется под давлением столба холодного воздуха над ним. Хотя и градирни, и дымовые трубы использовались отдельно, автор считает, что градирни следует использовать только в сочетании с вытяжной вентиляцией помещения, чтобы обеспечить стабильность потока.Плавучесть возникает из-за разницы в плотности воздуха. Плотность воздуха зависит от температуры и влажности (холодный воздух тяжелее теплого воздуха при той же влажности, а сухой воздух тяжелее влажного воздуха при той же температуре). Внутри самой градирни влияние температуры и влажности действует в противоположных направлениях (температура понижается, влажность повышается). В помещении тепло и влажность, исходящие от людей, а также другие внутренние источники имеют тенденцию поднимать воздух. Несвежий нагретый воздух выходит из отверстий в потолке или крыше и позволяет свежему воздуху поступать в нижние отверстия, чтобы заменить его.Ступенчатая вентиляция — особенно эффективная стратегия зимой, когда разница температур в помещении и на улице максимальна. Вентиляция с эффектом стеклопакета не будет работать летом (предпочтительнее использовать ветровые или влажные источники), потому что для этого требуется, чтобы в помещении было теплее, чем на улице, что нежелательно летом. Дымоход, обогреваемый солнечной энергией, может использоваться для управления эффектом дымовой трубы без повышения температуры в помещении, а солнечные дымоходы очень широко используются для вентиляции компостных туалетов в парках.1/2, где

Qstack = объемная скорость вентиляции (м ³ / с)
Cd = 0,65, коэффициент расхода.
A = свободная площадь входного отверстия (м ² ), что равняется площади выходного отверстия.
г = 9,8 (м / с ² ). ускорение свободного падения
h = расстояние по вертикали между средними точками входа и выхода (м)
Ti = средняя температура воздуха в помещении (K), обратите внимание, что 27 ° C = 300 K.
To = средняя температура наружного воздуха (K)

Вентиляция градирни эффективна только при очень низкой наружной влажности.Следующее выражение для воздушного потока, создаваемого столбом холодного воздуха, нагнетающего давление в подаваемом воздухе, основано на форме, разработанной Томпсоном (1995), с коэффициентом по данным, измеренным в Центре посетителей национального парка Зайон . Эта башня имеет высоту 7,4 м, квадратное сечение 2,4 м и проем 3,1 м ² .

Qcool tower = 0,49 * A * [2gh (Tdb-Twb) / Tdb] 1/2, где
Qcool tower = объем скорости вентиляции (м ³ / с)
0,49 — эмпирический коэффициент, рассчитанный на основе данных Zion Центр для посетителей, штат Юта, который включает поправку на плотность влажности, эффекты трения и эффективность испарительной подушки.
A = свободная площадь входного отверстия (м ² ), что равняется площади выходного отверстия.
г = 9,8 (м / с ² ). ускорение свободного падения
h = расстояние по вертикали между средними точками входа и выхода (м)
Tdb = температура наружного воздуха по сухому термометру (K), обратите внимание, что 27 ° C = 300 K.
Twb = температура наружного воздуха по влажному термометру ( К)

Общий воздушный поток за счет естественной вентиляции является результатом комбинированного воздействия давления ветра, плавучести, вызванной температурой и влажностью, а также любых других эффектов от таких источников, как вентиляторы.Воздушный поток от каждого источника можно комбинировать методом квадратного корня, как описано в Справочнике ASHRAE — Основы. Наличие механических устройств, которые используют комнатный воздух для горения, негерметичные системы воздуховодов или другие внешние воздействия могут значительно повлиять на работу систем естественной вентиляции.

B. Рекомендации по проектированию

Конкретный подход и конструкция систем естественной вентиляции зависят от типа здания и местного климата. Однако количество вентиляции в решающей степени зависит от тщательного проектирования внутренних пространств, а также от размера и расположения отверстий в здании.

• Обеспечьте максимальную ветровую вентиляцию, разместив конек здания перпендикулярно летним ветрам.
  • Приблизительные направления ветра суммированы в сезонных диаграммах «роз ветров», которые можно получить в Национальном управлении океанографии и атмосферы (NOAA). Однако эти розы обычно основаны на данных, взятых в аэропортах; фактические значения на удаленной строительной площадке могут сильно отличаться.
  • Здания должны располагаться так, чтобы летние препятствия для ветра были минимальными.Ветрозащитная полоса из вечнозеленых деревьев также может быть полезна для смягчения холодных зимних ветров, которые, как правило, дуют преимущественно с севера.
• Постройки с естественной вентиляцией должны быть узкими.
  • Распределение свежего воздуха по всем частям очень широкого здания с помощью естественной вентиляции затруднительно. Максимальная ширина, которую можно было бы ожидать для естественной вентиляции, оценивается в 45 футов. Следовательно, здания, которые полагаются на естественную вентиляцию, часто имеют шарнирный план этажа.
• В каждой комнате должно быть два отдельных приточных и вытяжных отверстия. Расположите выхлопную систему высоко над входным отверстием, чтобы усилить эффект дымовой трубы. Ориентируйте окна по всей комнате и смещайте их друг относительно друга, чтобы обеспечить максимальное перемешивание в комнате и минимизировать препятствия для воздушного потока внутри комнаты.
• Оконные проемы должны открываться жильцам.
• Обеспечить вентиляционные отверстия на гребне.
  • Коньковое вентиляционное отверстие — это отверстие в самой высокой точке крыши, которое обеспечивает хороший выход как для плавучести, так и для вентиляции, вызываемой ветром.В проеме конька не должно быть препятствий, чтобы воздух мог свободно выходить из здания.
• Обеспечьте достаточный внутренний поток воздуха.
  • В дополнение к первоочередному рассмотрению потока воздуха в здание и из него важен воздушный поток между комнатами здания. По возможности внутренние двери должны быть открытыми, чтобы обеспечить вентиляцию всего здания. Если требуется конфиденциальность, вентиляция может быть обеспечена через высокие жалюзи или фрамуги.
• Рассмотрите возможность использования декоративных фонарей или вентилируемых световых люков.
  • Фонарь или вентилируемый световой люк обеспечат отверстие для выхода застоявшегося воздуха в рамках стратегии плавучести. Световой колодец светового люка может также действовать как солнечный дымоход, увеличивая поток. Отверстия ниже в конструкции, такие как окна подвала, должны быть предусмотрены для завершения системы вентиляции.
• Обеспечить вентиляцию чердака.
  • В зданиях с чердаками вентиляция чердачного помещения значительно снижает теплопередачу в кондиционируемые помещения внизу.На вентилируемых чердаках примерно на 30 ° F холоднее, чем на чердаках без вентиляции.
• Рассмотрите возможность использования стратегии охлаждения с помощью вентилятора.
  • Потолочные вентиляторы и вентиляторы для всего здания могут обеспечить эффективное снижение температуры до 9 ° F, что составляет одну десятую потребляемой электроэнергии механических систем кондиционирования воздуха.
• Определите, выиграет ли здание от открытой или закрытой вентиляции.
  • Закрытое здание хорошо работает в жарком и сухом климате, где температура сильно колеблется от дня к ночи.Массивное здание вентилируется ночью, а утром закрывается, чтобы не пропускать горячий дневной воздух. Затем обитатели охлаждаются за счет лучистого обмена с массивными стенами и полом.
  • Открытое строительство хорошо работает в теплых и влажных районах, где температура не сильно меняется днем ​​и ночью. В этом случае рекомендуется использовать дневную перекрестную вентиляцию для поддержания температуры в помещении, близкой к температуре наружного воздуха.
• Используйте механическое охлаждение в жарком влажном климате.
• Постарайтесь обеспечить естественную вентиляцию для охлаждения массы здания ночью в жарком климате.
• Открытые лестницы обеспечивают вентиляцию с эффектом стека, но соблюдайте все меры предосторожности при возгорании и задымлении на закрытых лестницах.

Фотография центра для посетителей в национальном парке Зайон, на которой изображена градирня с нисходящим потоком воздуха с испаряющейся средой наверху и выхлопными газами через окна в высоких потолках.
Фото: Робб Уильямсон

Естественная вентиляция в большинстве климатических условий не переводит внутренние условия в зону комфорта в 100% случаев.Убедитесь, что жители здания понимают, что от 3% до 5% времени тепловой комфорт не может быть достигнут. Это делает естественную вентиляцию наиболее подходящей для зданий, где кондиционирование помещения не ожидается. Как проектировщику важно понимать проблему одновременного проектирования для естественной вентиляции и механического охлаждения — может быть сложно спроектировать конструкции, которые должны полагаться как на естественную вентиляцию, так и на искусственное охлаждение. Естественно вентилируемая конструкция часто включает в себя шарнирный план и большие оконные и дверные проемы, в то время как искусственно кондиционируемое здание иногда лучше всего обслуживается компактной планировкой с герметичными окнами.Кроме того, внимательно интерпретируйте данные о ветре. Местный рельеф, растительность и окружающие здания влияют на скорость ветра, падающего на здание. Данные о ветре, собранные в аэропортах, могут мало рассказать о местных условиях микроклимата, на которые могут сильно влиять естественные и искусственные препятствия. Подсказки о том, какой тип естественной вентиляции может быть наиболее эффективным, часто можно найти в исторической и местной строительной практике.

C. Материалы и методы строительства

Некоторые из материалов и методов, используемых для проектирования надлежащих систем естественной вентиляции в зданиях, — это солнечные дымоходы, ветряные башни и методы управления летней вентиляцией.Солнечная труба может быть эффективным решением там, где преобладающий бриз недостаточно надежен, чтобы полагаться на ветровую вентиляцию, и где поддержание температуры в помещении, достаточно превышающей температуру наружного воздуха, для создания плавучего потока было бы неприемлемо теплым. Дымоход изолирован от занимаемого пространства и может максимально обогреваться солнцем или другими способами. Воздух просто выпускается через верхнюю часть дымохода, создавая в нижней части всасывание, которое используется для удаления застоявшегося воздуха.

Ветряные башни, часто увенчанные тканевыми парусами, которые направляют ветер в здание, являются обычным явлением в исторической арабской архитектуре и известны как «малкафы».«Поступающий воздух часто проходит мимо фонтана, чтобы обеспечить испарительное охлаждение, а также вентиляцию. Ночью процесс обратный, и ветряная башня действует как дымоход для вентиляции воздуха в помещении. В современном варианте, называемом« охлаждающая башня », используется испарительный охлаждающие элементы в верхней части градирни для создания давления в приточном воздухе холодным плотным воздухом.

Летом, когда наружная температура ниже желаемой внутренней, окна должны быть открыты для максимального поступления свежего воздуха. Для поддержания внутренней температуры не более чем на 3-5 ° F выше наружной температуры требуется большой поток воздуха.В жаркие безветренные дни скорость воздухообмена будет очень низкой, и внутренняя температура будет иметь тенденцию превышать температуру наружного воздуха. Использование принудительной вентиляции с вентилятором или тепловой массы для лучистого охлаждения может быть важным для контроля этих максимальных температур.

D. Инструменты анализа и проектирования

Методы справочника

, такие как те, что представлены в справочнике ASHRAE Fundamentals Handbook или Bansal and Minke Passive Building Design: A Handbook of Natural Climatic Control (ISBN: 044481745X), очень полезны при расчете воздушного потока от естественных источников для очень простой геометрии зданий.

Вычислительная гидродинамика (CFD): для предсказания деталей естественного воздушного потока могут использоваться численные вычислительные модели механики жидкости. Эти компьютерные симуляции подробны и трудоемки, но оправданы там, где важно точное понимание воздушного потока. Они использовались для анализа новых зданий, включая атриум здания суда в Фениксе и ангар музея авиации и космонавтики в Вашингтоне, округ Колумбия.

Обширный список журналов, книг и других справочных материалов по естественной вентиляции и другим пассивным технологиям включен в Архив Солнцестояния.Например:

Программа кодексов энергопотребления зданий Министерства энергетики США

Информационный бюллетень EERE: естественное охлаждение вашего дома

Пакеты программного обеспечения для анализа естественной вентиляции включают:

AIRPAK: обеспечивает расчет моделирования воздушного потока, переноса загрязняющих веществ, распределения воздуха в помещении, распределения температуры и влажности, а также теплового комфорта с помощью вычислительной гидродинамики.

FLOVENT: вычисляет воздушный поток, теплопередачу и распределение загрязнений для застроенной среды с использованием вычислительной гидродинамики.

FLUENT: Программа вычислительной гидродинамики, полезная при моделировании естественной вентиляции в зданиях. Он моделирует воздушный поток при определенных условиях, поэтому для оценки годовой экономии энергии требуется дополнительный анализ.

STAR-CD: STAR-CD использует вычислительную гидродинамику, чтобы помочь инженерам-строителям, архитекторам и руководителям проектов, которым необходимо более глубокое и детальное понимание вопросов, связанных с отоплением и вентиляцией, распределением дыма и загрязняющих веществ и анализом пожарной опасности, а также проектированием чистых помещений.

Модели зданий включают очень ограниченные возможности для преднамеренной естественной вентиляции, но они включают расчет естественной инфильтрации воздуха в зависимости от разницы температур, скорости ветра и эффективной площади утечки или расписания и определяемые пользователем функции для скорости инфильтрации.

URBAWIND: UrbaWind моделирует ветер в городской местности и автоматически рассчитывает естественный расход воздуха в зданиях с учетом эффектов окружающих зданий и местной климатологии.

Проектирование зданий с низким энергопотреблением с помощью Energy-10: программа моделирования с почасовой оплатой, разработанная для информирования на самых ранних этапах процесса проектирования. Работает на IBM-совместимых платформах. Лучше всего работает с процессором Pentium или выше и 32 мегабайтами оперативной памяти.

DOE-2: Полное почасовое моделирование; Расчет дневного света и яркости интегрируется с почасовым моделированием энергии. Рекомендуется IBM или совместимый Pentium.

EnergyPlus ™: программа моделирования энергопотребления зданий, предназначенная для моделирования зданий с соответствующими потоками тепла, охлаждения, освещения, вентиляции и других потоков энергии.

Приложение

Среди основных типов зданий, которые могут получить выгоду от применения естественной вентиляции:

• автобусных остановок, навесов для пикников и других строений, где не ожидается строгого кондиционирования помещений,
• бараков и прочих жилых домов на одну и несколько семей,
• — самые маленькие отдельно стоящие строения в теплом и умеренном климате, а
—
• складов, бассейнов для обслуживания и других многоярусных объектов в теплом климате.

Здания с естественной вентиляцией должны быть спроектированы так, чтобы обеспечивать тепловой комфорт, обеспечивать адекватное удаление влаги и загрязняющих веществ, а также соответствовать государственным стандартам энергосбережения или превосходить их.

Соблюдайте все нормы и стандарты, касающиеся транспортировки дыма и огня, при принятии решения о применимости естественной вентиляции и при проектировании системы.

Дополнительные ресурсы

Публикации

• Справочник ASHRAE — основы, глава 26 Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE).Атланта, Джорджия. Хорошее обсуждение уравнений естественной вентиляции и основной источник современной практики принудительной вентиляции.
• Дизайн с климатом Виктора Ольгая. Принстон, Нью-Джерси: Издательство Принстонского университета. 1963 г. Определена зона теплового комфорта человека и исследованы способы обеспечения повышенного комфорта естественными средствами.
• Руководство по энергоэффективной вентиляции Мартина В. Лиддамента. Центр вентиляции с инфильтрацией воздуха, 1996 г.
• Как работает естественная вентиляция Стивен Дж. Хофф и Джей Д. Хармон. Эймс, Айова: Департамент сельскохозяйственной и биосистемной инженерии, Государственный университет Айовы, ноябрь 1994 г.
• Характеристики систем отопления, вентиляции и кондиционирования воздуха и здоровье людей by W.K. Зибер, М.Р. Петерсен, Л. Стейнер, Р. Малкин, М.Дж. Менделл, К. Уоллингфорд, Т. Уилкокс, М. Крэндалл и Л. Рид. ASHRAE Journal , сентябрь 2002 г.
• Inside Out, Процедуры проектирования для пассивных экологических технологий Дж.З. Браун, Б. Хаглунд, Дж. Лавленд, Дж. Рейнольдс и М. Уббелод. Нью-Йорк, Нью-Йорк: John Wiley & Sons, Inc., 1992. ISBN: 0471898740. Основное обсуждение вопросов естественной вентиляции, предназначенное для студентов-архитекторов.
• Пассивное проектирование зданий: Справочник по контролю естественного климата Наренда Бансал, Наренда, Герд Хаузер и Гернот Минке. Нидерланды: Elsevier Science BV, 1994. ISBN: 044481745X. Содержит информацию о физике естественной вентиляции, включая обсуждение уравнений, связанных с эффектами вентиляции ветра и плавучести.
• Уровень вентиляции и здоровье Олли Сеппянен, сотрудник ASHRAE, Уильям Дж. Фиск, P.E., член ASHRAE, и Марк Дж. Менделл, доктор философии. ASHRAE Journal , август 2002 г.

Прочие

Вентиляция: Вентилятор с рекуперацией энергии

Теплообменная вентиляция и нормальная вентиляция

Встроен высокоэффективный противоточный теплообменный элемент.

Теплообменная вентиляция

Когда комната охлаждается или нагревается, отработанная охлаждающая или тепловая энергия рекуперируется с помощью теплообменной вентиляции.

Нормальная вентиляция

Обычная вентиляция используется весной и осенью, когда разница между температурами в помещении и на улице небольшая и нет необходимости в охлаждении или обогреве помещения.Летними ночами, когда температура наружного воздуха падает, прохладный наружный воздух втягивается в помещение без теплообмена, что снижает нагрузку на кондиционер.

Повышенная энергоэффективность

Энергоэффективность и экология

Использование противоточного теплообменного элемента, предназначенного для рекуперации до 77% тепла из выходящего воздуха, значительно снижает потребление энергии.Нагрузка на кондиционер снижается примерно на 20%, что приводит к значительной экономии затрат на электроэнергию.

Воздух проходит по прямой линии через элемент с поперечным потоком. Напротив, воздух протекает в течение более длительного времени (на большее расстояние) через противоточный элемент для достижения более стабильных характеристик теплообмена.

Больший комфорт

Тихая работа

Значительно снижает потери низкого давления и уровень шума.

Гибкость дизайна

Расширенный диапазон внешнего статического давления

Использование мощного двигателя вентилятора улучшает внешнее статическое давление.

Это упрощает установку в различных зданиях.

Простота установки и обслуживания

Тонкий дизайн для упрощения установки

Использование противоточного теплообменного элемента позволило создать более тихий и тонкий агрегат.

Реверсивная система прямой подачи и вытяжки воздуха

Прямая система подачи и вытяжки воздуха упрощает конструкцию воздуховода.

Поскольку каждый блок может быть установлен в обратном положении, для двух блоков требуется только одно смотровое отверстие.Это упрощает работу с воздуховодом и делает ее более гибкой.

Вентиляция гаража

В гараже или мастерской, где выхлопные газы, такие как угарный газ (CO) и NO _x , очень опасны — правильная вентиляция очень важна.

Гаражи или мастерские с площадью более 500 футов ² (50 м ² ) всегда должны иметь механическую вентиляцию с вентиляторами.В небольших гаражах может быть естественная вентиляция с отводом воздуха через воздуховоды с площадью более 0,2% площади пола.

Требуемых воздухообменов в час

Как правило, минимум

• воздухообменов в час в гараже должен быть минимум 4-6
• воздухообменов в час в ремонтном гараже или мастерская должна быть не менее 20-30

Подача свежего воздуха в гараж может быть рассчитана как

Q = n V (1)

где

Q = общее количество свежего воздуха подача (м ³ / ч)

n = требуемый воздухообмен в час (ч ^-1 )

V = объем гаража (м ³ )

Выбросы CO

Подача свежего воздуха в гараж может быть основана на выбросах CO от припаркованных и проезжающих автомобилей как

q _CO = (20 + 0.1 л ₁ ) c ₁ + 0,1 c ₂ л ₂ (2)

где

q _CO = выбросы CO от автомобилей (м ³ / ч)

c ₁ = вместимость (количество) припаркованных автомобилей в гараже

л ₁ = среднее расстояние проезда автомобилей в гараже (м)

c ₂ = числа машин, проезжающих через гараж

л ₂ = среднее расстояние проезда автомобилей, проезжающих через гараж (м)

Требуемый приток свежего воздуха можно оценить с помощью

Q = _{тыс. (3)}

где

Q = необходимая подача свежего воздуха (м ³ / ч)

k = коэффициент применения icient

Типичные коэффициенты применения:

• k = 2, когда люди временно находятся в гараже
• k = 4, где люди постоянно находятся в гараже — сервисные мастерские или аналогичные

Пример — свежий воздух Подача в гараж

Гараж для хранения — Подача свежего воздуха

Подача свежего воздуха в гараж на 10 автомобилей , площадь пола 150 м ² , объем 300 м ³ и средняя езда расстояние для вагонов 20 м — можно рассчитать как

Требуемый воздухообмен в час

Подача свежего воздуха из-за требуемых 4 воздухообменов в час можно рассчитать как

Q _{= (4 1 / час ) (300 м ³ )}

= 1200 м ³ / ч

Выбросы CO

Выбросы CO можно рассчитать как

9000 4 q _CO = (20 + 0.1 (20 м)) (10 автомобилей)

= 220 м ³ / ч CO

Требуемый расход воздуха из-за выбросов CO можно рассчитать как

Q _{= 2 (220 м ³ / ч)}

= 440 м ³ / ч воздуха

Сравнение двух расчетов — подача свежего воздуха должна быть не менее 1200 м ³ / ч .

Ремонтный гараж — приток свежего воздуха

Подача свежего воздуха в ремонтный гараж на 10 автомобилей , площадь 150 м ² , объем 300 м ³ и среднее расстояние проезда автомобилей 20 м — можно рассчитать как

Требуемый воздухообмен в час

Подача свежего воздуха из-за требуемых 20 воздухообменов в час можно рассчитать как

Q _{= 20 (300 м ³ / ч )}

= 6000 м ³ / ч

Выбросы CO

Выбросы CO можно рассчитать как

q _CO = (20 + 0.1 (20 м)) (10 автомобилей)

= 220 м ³ / ч CO

Требуемый расход воздуха из-за выбросов CO можно рассчитать как

Q _{= 4 (220 м ³ / ч)}

= 880 м ³ / ч воздуха

При сравнении двух расчетов подача свежего воздуха должна быть не менее 6000 м ³ / ч.

Местные коды

Местные нормы и правила всегда должны быть адаптированы.Важно не недооценивать влияние движения транспорта в гараже на требуемый воздушный поток.

Альтернативные системы

Типичная система вентиляции для небольшого гаража

Свежий воздух подается через отверстия во внешней стене. Загрязненный воздух удаляется через отверстия, расположенные рядом с полом и крышей.

Для больших зданий и гаражей обычно используется воздух, выходящий из систем вентиляции в окружающих зданиях, в качестве свежего подпиточного воздуха в гаражи.

В гараж подается воздух комнатной температуры (или температуры после рекуператора). Загрязненный воздух удаляется через отверстия, расположенные рядом с полом и крышей.

Виды естественной и механической вентиляции. Система местной и общеобменной вентиляции

Каждое здание должно быть оборудовано эффективной системой вентиляции, потому что постоянный воздухообмен так же важен, как хорошее системное отопление или качественная вода. Учеными давно установлена ​​связь между развитием ряда негативных явлений в домах и неправильной вентиляцией.Таким образом, хороший воздухообмен в помещениях необходим не только для продления жизни здания, но и для сохранения нашего здоровья.

Для чего нужна вентиляция?

Основное назначение вентиляции — это организованная подача свежего воздуха в помещение и последующая замена (или удаление) загрязненного воздуха. Воздухообмен необходимо проводить с определенной периодичностью. В зданиях с плохой системой вентиляции скапливается много пыли, микроскопических химических веществ (регулярное использование средств бытовой химии).Высокая влажность способствует образованию плесени, а в воздухе наблюдается высокая концентрация спор грибов.

Человек, работающий или живущий в таком здании, может жаловаться на жжение в глазах, головные боли, проблемы с концентрацией внимания и усталость. Высокая влажность в зданиях и плохая вентиляция помещений приводит к образованию конденсата и образованию капель влаги на потолках и стенах.

Такие условия становятся идеальными для развития грибков, которые негативно влияют на здоровье человека и приводят к постепенному разрушению здания.Также эти факторы очень часто являются причиной большинства респираторных заболеваний, а для людей, склонных к аллергии, представляют серьезную угрозу их здоровью.

Классификация систем вентиляции

Системы вентиляции классифицируются по четырем основным направлениям:

1. По способу создания воздушного потока для циркуляции:

• искусственная вентиляция легких;
• с естественным приводом.

2. По назначению:

• выхлопных систем;
• приточный воздух.

3. По зоне обслуживания:

• общих биржевых систем;
• местный.

4. По конструкции:

• бесканальных систем;
• канал.

Основные виды вентиляции

Выделяют следующие основные типы систем вентиляции:

1. Естественные.
2. Механический.
3. Выхлоп.
4. Приточный воздух.
5. Приточно-вытяжная.
6. Местный.
7. Общий обмен.

Естественная вентиляция

Как нетрудно догадаться, такая вентиляция создается естественным путем, без использования вентиляционных установок, а только за счет естественного воздухообмена, ветровых потоков и перепада температур снаружи и в помещении, а также за счет колебаний атмосферного давления … Эти виды вентиляции относительно недороги по стоимости, а главное — просты в установке. Однако такие системы напрямую зависят от климатических условий, поэтому не способны справиться со всеми проблемами.

Механическая

При принудительной замене вытяжного воздуха потоком свежего воздуха это механическая вентиляция. В этом случае используется специальное оборудование, позволяющее отводить и подавать потоки воздуха в помещение в необходимом объеме вне зависимости от меняющихся климатических условий.

В таких системах воздух при необходимости подвергается различным видам обработки (увлажнение, осушение, охлаждение, обогрев, очистка и многое другое), что практически невозможно организовать в системах естественной вентиляции.

На практике часто используются смешанные типы вентиляции, в которых одновременно сочетаются механическая и естественная системы. Для каждого конкретного случая наиболее оптимальный способ вентиляции в санитарно-гигиеническом плане, а также в том, что это технически и экономически рационально. Механическая система может быть установлена ​​как для всего помещения (общий обмен), так и на конкретном рабочем месте (местная вентиляция).

Приточный

По приточным системам в вентилируемое помещение подается чистый воздушный поток, который заменяет загрязненный.При необходимости приточный воздух подвергается специальной обработке (увлажнению, нагреву, очистке и т. Д.).

Вытяжной

Такая система предназначена для удаления загрязненного воздуха из помещения. В большинстве случаев в помещениях предусмотрена как вытяжная, так и приточная вентиляция. Важно, чтобы их характеристики были сбалансированы с учетом возможности попадания воздуха из соседних комнат или в соседние комнаты.

Также в помещении может быть установлена ​​только приточная или только вытяжная система… В этом случае воздух попадает в комнату из соседних комнат или снаружи через специальные отверстия, либо попадает в соседние комнаты, либо выводится из этой комнаты наружу.

Местная вентиляция

Это система, при которой воздушный поток направляется в определенное место (местная приточная система), а загрязненный воздух удаляется из мест скопления вредных выбросов — местная вытяжка (вентиляция).

Местная приточная система

Воздушные души (концентрированный воздушный поток с повышенной скоростью) классифицируются как местные приточные системы вентиляции.Их основная задача — подавать чистый воздух на постоянные рабочие места, снижать температуру воздуха в их помещении и обдувать рабочих, подвергающихся интенсивному тепловому излучению.

Воздушные завесы (возле печей, ворот и т. Д.) Также являются местными системами вентиляции, они меняют направление или создают воздушные препятствия. Такая система вентиляции, в отличие от общеобменной, требует меньших затрат. В производственных помещениях при выделении вредных веществ (тепла, влаги, газов и т. Д.) Обычно применяется смешанная схема вентиляции: местная (приточная и местная вытяжка) — для и общая — для удаления вредного воздуха во всем объеме помещения. комната.

Местная вытяжная система

Когда опасности (пыль, газ, дым) и тепло выделяются локально, например, от кухонной плиты или производственного станка, используется местная вытяжная система вентиляции. Улавливает и удаляет вредные выбросы, предотвращая их последующее распространение по всему объему помещения.

Такие системы включают местное и бортовое всасывание и многое другое. Также называемые воздушными завесами местной вытяжной вентиляции — воздушные заслонки, препятствующие попаданию воздушного потока в помещение с улицы или из одного помещения в другое.

Общая вентиляция

Такая система предназначена для вентиляции помещения в целом или значительной его части. Система общеобменной вытяжной вентиляции обеспечивает равномерное удаление воздуха из всего обслуживаемого помещения, а общая обменная приточная подает воздушный поток и распределяет его по всему объему помещения.

Естественная или механическая система: какую выбрать?

Для комфортного существования человеку необходимо не только тепло, но и чистый, свежий воздух.К тому же свежий воздух нужен человеку постоянно и в больших количествах. Также важна объемная скорость воздушного потока в помещении. При естественной системе скорость намного ниже, чем при механической вентиляции.

Но воздухообмен, который достигается с помощью механической системы, намного выше, чем при естественной вентиляции.

Кроме того, с механической системой по сравнению с естественной вентиляцией они меньше. Это связано с нормализованным расходом воздуха в системах вентиляции.Согласно СНиП «Отопление, вентиляция и кондиционирование» для механической системы скорость воздуха должна быть от 3 до 5 м / с, для естественной вентиляции — 1 м / с. Другими словами, для того, чтобы пропускать через систему такой же объем воздуха, естественная вентиляция будет иметь размер канала в 3-5 раз больше.

Очень часто при строительстве зданий просто нет возможности пропустить такие большие каналы. К тому же при естественной системе длина воздуховодов не может быть большой, так как давление, создаваемое разницей в плотности воздуха, очень мало.В связи с этим при больших площадях обойтись без механической вентиляции просто невозможно.

Вентиляция помещений — основные компоненты

В состав систем отопления, вентиляции и кондиционирования входит множество агрегатов, обеспечивающих высокоэффективную циркуляцию воздушных масс в помещении. Важно, чтобы проект вентиляции, как и размещение устройств, выполнялся в соответствии с действующими нормами и правилами (ТКП, СНиП).

Системы вентиляции могут быть канальными или нет — все зависит от конструктивных особенностей помещения.

Важно помнить, что вентиляция — это серьезный и значимый элемент, поэтому и к проектированию, и к выбору оборудования нужно подходить грамотно. Также стоит отметить, что для организации управляемого воздухообмена используются универсальные и самые разнообразные агрегаты. Считаются наиболее доступными и простыми вентиляторами — они могут быть радиальными, осевыми и диаметральными.

Кроме того, в помещении можно устанавливать вентустановки, которые монтируются в специальных воздуховодах — воздуховодах, или на крыше зданий.Также подразумевается установка воздушных заслонок, заслонок, распределительных элементов и решеток, позволяющих сделать движение воздушного потока в помещении максимально эффективным.

Основные параметры систем вентиляции

1. Производительность. При расчете этого параметра необходимо учитывать количество бытовой техники, количество проживающих в доме людей, а также площадь помещения. Необходимо рассчитать, сколько времени и сколько потребуется системе вентиляции, чтобы удалить загрязненный воздух, а затем заполнить его чистым воздухом.Для коттеджей наиболее оптимальным значением воздухообмена считается от 1000 до 2000 м 3 / ч. Для расчета площадь комнаты умножается на ее высоту и на 2.
2. Уровень шума. Чем выше скорость вентиляции, тем выше уровень шума. Нет необходимости покупать слишком «быстрые» системы. Если первая точка рассчитана правильно, то вы сможете не только сэкономить свой бюджет, но и полноценный сон … В этом случае настройка вентиляции будет правильной.Также не стоит покупать воздуховоды с заниженными значениями, так как их будет сложно правильно установить, и они не смогут выдержать нагрузку при эксплуатации. Для коттеджа приемлемая средняя скорость воздушного потока от 13 до 15 м / с.
3. Еще один важный параметр — мощность. Температура поступающего в помещение воздуха регулируется обогревателем. Согласно СНиП «Отопление, вентиляция и кондиционирование» температура не должна превышать + 16 ° С. В зависимости от предполагаемого места установки прибора рассчитывается мощность нагревателя.Важно, что он может работать даже при отрицательных температурах зимой. При выборе мощности следует ориентироваться на максимальные положительные и отрицательные температурные показатели. Если на улице максимальная минусовая температура -10 ° С, обогреватель должен нагревать воздух минимум на 26 ° С. Например, для офисных помещений можно использовать до 50 кВт мощности, для квартиры — 1-5. кВт вполне достаточно.

схема и установка — основные этапы

Еще на этапе проектирования необходимо определиться с точками крепления вентиляционного оборудования, как основного, так и вспомогательного.В этом случае есть некоторые ограничения — не рекомендуется устанавливать оборудование над источниками тепла (печь, камин и т. Д.). Важно, чтобы проект вентиляции полностью соответствовал требованиям нормативно-технической документации.

Проектирование системы вентиляции включает следующие основные этапы:

1. Подготовка.

• Осуществляется разметка мест предполагаемой установки вентиляционных устройств.
• С учетом запаса (2-3 сантиметра) дырочки проделываются. Шток необходим для комфортной установки системы.
• Края отверстий зачищены.

• Передняя часть вентилятора установлена ​​в секции трубы.
• Затем конструкция помещается в отверстие.
• Пространство между вентилятором и стеной заполнено пеной.

3. Электромонтаж.

• В стене проделываются пазы для кабеля.
• В получившиеся отверстия прокладываем кабель к вентилятору.
• Кабель фиксируется скобами.

4. Отделочные работы.

• На выключателе вентилятора установлен защитный короб.
• Все стыки системы вентиляции залиты герметиком.
• Пазы под разводку, а также места примыкания системы к стене заштукатуривают и зашпаклевывают.

Система полностью готова к запуску. Это простая вентиляция, цена такой системы будет зависеть от стоимости вентилятора.

Заключение

Системы отопления, вентиляции и кондиционирования являются неотъемлемой частью современного офиса, дома или любого другого объекта недвижимости. Эти системы состоят из самых инновационных и современных элементов, спроектированных в зависимости от конструктивных особенностей здания, что позволяет значительно сэкономить на отоплении.

Важно помнить, что грамотно спроектированная и смонтированная система вентиляции — залог создания оптимального микроклимата в помещении.

общая информация

Слово «вентиляция» происходит от латинского «Ventilatio», что означает вентиляция.Под ним понимается регулируемый с помощью технических средств воздухообмен с целью создания максимально благоприятных и комфортных условий для человека в жилых, производственных и других помещениях.

Обычно в любом помещении из-за протекающих окон, дверей и других ограждений всегда происходит инфильтрация наружного воздуха, то есть происходит естественный воздухообмен, который принято называть неорганизованным. Вентиляция — это организованный воздухообмен с использованием различных технических средств — приточно-вытяжных агрегатов , вентиляторов, , систем чиллер-фанкойл и так далее.

К основным характеристикам воздухообмена относятся такие параметры, как объем и частота воздухообмена. Под объемом понимается количество воздуха в кубических метрах, подаваемого в помещение за час. Минимальная скорость воздухообмена для одного взрослого — 30 м³ / час, для ребенка — 20 м³ / час.

Скорость воздухообмена — это сколько раз воздух в закрытом помещении меняется в течение часа. В зависимости от типа и назначения помещения устанавливаются показатели воздухообмена. Так, например, для жилых комнат рекомендуемая ставка — 0.5-1,0, а на кухнях воздух должен меняться более интенсивно, рекомендуемая скорость — 3,0. Для производственных помещений этот показатель может сильно варьироваться в зависимости от типа производства или деятельности, осуществляемой в этих помещениях.

При скорости воздухообмена менее 0,5 в час человек начинает чувствовать дискомфорт, появляется чувство духоты, снижение работоспособности и т. Д.

Эффективность вентиляции

Показывает, насколько быстро вытяжной воздух удаляется из помещения и определяется процентным соотношением концентрации вредных примесей в вытяжном воздухе к концентрации вредных примесей в помещении.

Эффективность определяет качество воздухообмена и показывает, насколько система вентиляции способна обеспечить комфортные условия для чистоты воздуха. Этот показатель воздухообмена напрямую зависит от геометрии помещения, взаимного расположения приточных и вытяжных каналов, плотности и распределения источников вредных примесей и т. Д.

Еще одним параметром, определяющим качество, является скорость воздухообмена.

— это процент от скорости замещения воздуха в помещении, который можно определить по формуле:

Этот параметр зависит от условий распределения воздуха в помещении, расположения и геометрических параметров диффузоров, расположения источников тепла и т. Д.Сегодня существует два типа воздухообмена в помещении — вентиляция перемешиванием и вытеснение.

Вытесняющая вентиляция позволяет получить значение КПД более 100%, а при смешивании — не более 100%. Коэффициент воздухообмена может достигать значений от 50 до 100% при использовании вытеснения и не превышает 50% при перемешивании.

Это наиболее эффективный метод воздухообмена на промышленных объектах. Помимо промышленных объектов данный вид очень популярен при устройстве так называемых систем вентиляции комфорта.При правильно рассчитанной схеме такой способ воздухообмена позволяет добиться самых высоких показателей качества воздуха.

Данный тип воздухообмена работает по следующему принципу: воздух подается на нижний уровень и с минимальной скоростью втекает в рабочую зону. Под рабочая зона относится к той части комнаты или комнаты, которая занята или используется людьми. Как правило, рабочей зоной считается пространство в 50 см от стен и оконных проемов и от 10 до 180 см над полом.

Кроме рабочей зоны выделяется прилегающая зона. Прилегающая зона — это пространство вокруг приточного диффузора, в котором воздух имеет свою локальную скорость. Комфортная вентиляция означает, что скорость воздуха вокруг диффузора не должна превышать 0,2 м / с.

Чтобы принцип вытеснения работал, приточный воздух в рабочую зону должен иметь немного более низкую температуру, чем воздух в помещении. Для систем комфорта температура приточного воздуха должна быть на 1-3 ° C ниже комнатной температуры, а для промышленных зданий или специальных систем — на 1-5 ° C.Если температура приточного воздуха слишком низкая по сравнению с температурой основного воздуха в помещении, существует риск возникновения конвекционных потоков.

Вытяжная вентиляция имеет ряд достоинств и недостатков.

Преимущества:

• удобен в эксплуатации в промышленных зданиях и объектах со значительными выбросами вредных примесей и тепловой энергии;
• имеет высокий КПД и обеспечивает высокое качество воздуха.

Недостатки:

• Приточные диффузоры такой системы вентиляции требуют более широких площадей для размещения;
• диффузоры приточного воздуха могут быть случайно заблокированы, и эффективность будет значительно снижена;
• значительно расширяется прилегающая территория;
• : вертикальный градиент температуры увеличивается.

Вертикальный температурный градиент означает разницу температур между приточным воздухом и воздухом под потолком. Оптимальная разница температур для жилых помещений должна быть в пределах 2-3 ° С.

При проектировании вытяжной вентиляции важно учитывать взаимное расположение отопительных приборов, а также их мощность. От этого зависит динамика воздушных потоков внутри помещения. Приточный воздух, подаваемый из диффузоров в рабочую зону снизу, может смешиваться с посторонними воздушными потоками, что приводит к неравномерному нагреву воздушных слоев по высоте и, в некоторых случаях, к вытеснению теплого воздуха вниз.На практике это означает, что вытесняющий воздухообмен сменился перемешиванием.

При смешивании приточный воздух одним или несколькими потоками подается в рабочую зону и втягивает в движение большие объемы воздуха внутри помещения. Рабочая зона расположена в зоне обратного потока, где скорость воздуха составляет примерно 70% от скорости приточного воздуха.

Смешанная вентиляция имеет ряд параметров, которые ее характеризуют.

Длина выброса — это расстояние от источника-распределителя до участка воздушного потока, где скорость ядра потока падает до 0.2 м / с.

Эжекция — это процесс смешения любых двух сред, при котором одна среда, находясь под давлением, воздействует на другую и уносит ее в нужном направлении. В нашем вопросе под эжекцией понимается способность диффузоров смешивать воздух из соседнего помещения с потоком приточного воздуха.

Одним из приточных устройств с высокой степенью эжекции являются струйные диффузоры, в которых воздух, проходя с большой скоростью через сопла, закручивается.Такие диффузоры используются для смесительных устройств, а вытеснительные — для приточных устройств с низкой степенью выброса.

Чтобы уменьшить влияние сквозняков, когда температура приточного воздуха ниже, чем температура в помещении, диффузоры должны иметь максимально возможную скорость выброса.

Эффект настила … Если вентиляционное отверстие расположено слишком близко к плоской поверхности, поток приточного воздуха имеет тенденцию отклоняться к этой поверхности и течь прямо по ее плоскости. Этот эффект достигается за счет разрежения атмосферы между подающей струей и ограничивающей плоской поверхностью, и поскольку нет возможности подмешивать воздух в подающий поток, он отклоняется в сторону этой поверхности.

Если воздухообмен требует создания эффекта напольного покрытия, то приточный патрубок должен располагаться на расстоянии не более 30 см от ограничивающей поверхности.

Скорость и температура воздуха … Одним из важных факторов ощущения комфорта в помещении является отсутствие сквозняков. Такой эффект достигается при скорости воздуха менее 0,18 м / с и его температуре в диапазоне 20 … 22 ° С. При этом скорость движения воздуха в помещении зависит от таких факторов, как геометрия помещения, температура воздуха в рабочей зоне, назначение помещения, интерьер и т. д.

Препятствия … При проектировании вентиляции необходимо учитывать физические препятствия. К физическим препятствиям относятся потолочные светильники, потолки, ярусы (если потолок многоярусный) и т. Д. Струя приточного воздуха может обойти препятствие, если ее высота не превышает 2% от высоты потолка.

Вентиляция зрительных залов

Классные комнаты и кабинеты представляют собой специфические пространства — большая рабочая зона, высокие потолки, значительное количество людей.Для обновления воздушных масс таких помещений требуется особая поездка. Одним из самых распространенных способов воздухообмена в таких помещениях является организация подачи приточного воздуха под сиденья. Это делается с расчетом на то, что приточный воздух будет нагреваться и подниматься вверх под действием тепла. Однако на практике это не всегда работает.

Воздух имеет тенденцию вести себя как жидкость, и прежде чем устремиться вверх, он стекает вниз и накапливается, и только после этого поднимается вверх и устремляется к выпускным отверстиям.В связи с этим иногда рекомендуется размещать диффузоры в передней части классных комнат и аудиторий. Это можно проиллюстрировать следующим образом:

Несмотря на теоретические расчеты и компьютерное моделирование поведения воздушных потоков, на практике добиться реальной вентиляции путем вытеснения довольно сложно; необходимо учитывать ряд факторов, таких как количество и взаимное расположение диффузоров, наличие и расположение источников тепла, интерьер помещения и другие факторы.На практике это означает, что вытеснение воздуха действительно перемешивает.

Некоторые эксперименты с размещением и геометрией диффузоров показали, что смешанная вентиляция может быть очень удовлетворительной. Так, например, смешивание воздуха дает хорошие результаты, когда вытяжные отверстия расположены в задней части комнаты (прямо над дверью). Однако, когда вытяжные отверстия располагались в других частях помещения, это приводило к образованию короткозамкнутых потоков.

Если у аудитории есть входная дверь в задней части комнаты, вентиляция этой части особенно важна.Воздухообмен в задней части помещения предотвращает образование стены из теплого и вытяжного воздуха.

Естественная вентиляция

Это вызвано разницей температур между наружным и внутренним воздухом, а также силой ветра. Это работает следующим образом. Ветровые токи воздействуют на одну сторону здания, оказывая на нее давление и прогоняя свежий воздух в комнату. В то время как противоположной стороной здание создает разреженную атмосферу, и отработанный воздух из помещения имеет тенденцию выходить наружу.
Естественная вентиляция во многом зависит от строительного материала стен здания. Такие материалы, как дерево и бетон, хорошо пропускают воздух и способны обеспечить достаточный воздухообмен в помещениях. Но бетон, масляная краска, штукатурка значительно снижают воздухопроницаемость.

Чтобы естественная вентиляция была более эффективной, прибегают к использованию окон, форточек, фрамуг, позволяющих наружному воздуху беспрепятственно проникать в помещение. Один из самых распространенных способов воздухообмена в квартирах — вытяжные вентиляционные каналы, обычно располагающиеся на кухнях, ванных комнатах, туалетах.Эти каналы из помещений ведут на крышу здания, где заканчиваются специальными насадками — дефлекторами, которые за счет ветра усиливают эффект обновления воздушных масс.

Однако в крупных жилищных системах (например, в многоэтажных домах) вентиляция квартир с помощью вентканалов не всегда эффективна. Иногда происходит так называемое «переворачивание тяги», когда вместо удаления отработанного воздуха из помещения происходят обратные процессы — через воздуховоды наружный воздух попадает в помещение вместе с пылью и посторонними запахами.

В этом случае желательно устанавливать вентиляторы в вентиляционные каналы. Однако слишком мощные вентиляторы, установленные в одной квартире, могут вытеснять воздух не только на крышу, но и в соседние квартиры.

Механическая вентиляция

Одним из самых современных и эффективных способов организованного воздухообмена в помещении является механическая вентиляция. Оснащен электродвигателями, вентиляторами, воздухонагревателями, фильтрами, автоматикой и т. Д. Позволяет транспортировать воздух на большие расстояния.

Однако, в отличие от естественной вентиляции, механическая вентиляция требует затрат энергии, иногда весьма значительных. Такой тип системы позволяет производить качественный воздухообмен в помещениях вне зависимости от объема вытяжного и приточного воздуха, кроме того, работа такой системы не зависит от погодных условий. Также к положительным сторонам системы механической вентиляции можно отнести то, что она позволяет обрабатывать приточный воздух — нагревать или охлаждать, осушать или увлажнять воздух, фильтровать и т. Д., что практически невозможно при естественном воздухообмене.

На практике часто применяется смешанная вентиляция — как механическая, так и естественная. Каждый конкретный проект определяет необходимость соблюдения санитарных и гигиенических требований, технический план и экономическую целесообразность того, какой тип воздухообмена отдать предпочтение.

Вентиляторы

Вентиляторы — основной элемент механических систем воздухообмена. По определению, вентиляторы — это машины, предназначенные для транспортировки газов с низкой степенью сжатия по сети воздуховодов или просто из одного помещения в другое (или на улицу / с улицы).

По типу и конструктивным особенностям вентиляторы делятся на осевые, центробежные и тангенциальные. В зависимости от потребностей подбирается вентилятор типа , его производительность, конструкция и другие технические характеристики.

Приточно-вытяжная вентиляция

В целом вентиляция должна быть как приточной, так и вытяжной. При этом характеристики обоих типов должны быть сбалансированы с учетом вероятности попадания воздуха из соседних помещений или его вывода в те.Сбалансированный приточно-вытяжной воздухообмен позволяет существенно снизить тяговый коэффициент и избежать эффекта «хлопанья дверей».

Однако на практике они часто используют либо приточный воздух (затем воздух удаляется из помещения через негерметичные отверстия, окна, форточки, фрамуги), либо вытяжной воздух (когда удаляется теплый и загрязненный воздух, а приток свежего воздуха производится естественно).

Принудительная вентиляция

Изготавливается с помощью блоков питания. Вентиляция Приточный блок служит для подачи свежего воздуха в помещение взамен удаляемого.

Блок питания в современном исполнении может быть как моноблочным, так и наборным. Моноблочные системы имеют высокую монтажную готовность и не требуют специальных навыков и знаний при установке, однако имеют более высокую стоимость, чем типовые приточные системы вентиляции. Для установки моноблочной системы достаточно закрепить агрегат на стене и подвести к нему сеть воздуховодов и электроснабжение.

В качестве основных компонентов вентиляционная установка включает воздухонагреватель, вентиляторы, систему фильтрации и электрическую автоматику для управления и контроля.

Если к качеству воздуха предъявляются особые требования, то приточный воздух может подвергаться дополнительной обработке, такой как нагрев, охлаждение, осушение , увлажнение воздуха , очистка с помощью фильтров и т. Д. Оба приточных устройства предназначены для промышленных целей. (применяется на промышленных объектах) и в бытовых целях.

Вытяжная вентиляция

Это явление, противоположное приточному воздуху, предназначено для удаления отработанного воздуха из жилых, производственных и других помещений.Различают общий обменный (осуществляющий воздухообмен для всего помещения) и местный (устанавливается непосредственно на рабочем месте).

Как правило, вытяжная вентиляция себя оправдывает на промышленных объектах, когда необходимо отвести лишнее тепло и вредные примеси либо из всего объема воздуха в помещении, либо только из определенных мест. Однако он также может использовать приточно-вытяжные установки для квартир — на кухнях, в ванных комнатах, туалетах. Работа вытяжного агрегата может быть основана как на принципе естественного воздухообмена, так и иметь механическую индукцию движения воздуха, например, с помощью вентиляторов.

Местная вентиляция

Если приточный воздух подается в определенные места в помещении или наоборот, вытяжной воздух из таких мест удаляется, то вентиляция называется местной. Различают местную подачу и местную вытяжку.

Местное снабжение — требует меньших эксплуатационных расходов, чем обычный обмен. В основном используется в производственных помещениях, где требуется интенсивный воздухообмен (местное всасывание и приток) для обслуживания рабочих мест с целью снижения концентрации избыточной влаги, тепла, газов, вредных примесей, пыли и т. Д.Как правило, он используется совместно с общим обменом.

Местная вытяжка — применяется в случаях, когда источники выброса вредных веществ, тепла и других выбросов в помещении локализованы, и есть возможность предотвратить загрязнение воздуха по всему помещению. Позволяет добиться хорошего санитарно-гигиенического эффекта при небольших объемах отработанного воздуха за счет того, что удаление вредных веществ происходит непосредственно с мест их образования или выброса и возможность их распространения в воздухе ограничена.

Если производственные работы ведутся по всей площади помещения, а грязный воздух распространяется на большую площадь или в значительном объеме, то это неэффективно, и требуются другие решения для обеспечения необходимых условий воздуха.

Общая вентиляция

Предназначен для воздухообмена всего помещения или значительной его части. Общеобменные вытяжные системы равномерно удаляют воздух из помещения, а общеобменные приточные обеспечивают свежий воздух и его равномерное распределение по всему объему помещения.

Общий обменный источник — используется для разбавления вредных концентраций примесей в воздухе помещения, которые не были удалены с помощью местных систем вентиляции. Это также помогает поддерживать частоту свободного дыхания человека в рабочей зоне.

Если тепловой баланс отрицательный, то есть температура в помещении ниже температуры наружного воздуха, то общеобменную принудительную вентиляцию устраивают с механической индукцией движения приточного воздуха (например, используются вентиляторы) и его обогрев.В этом случае количество воздуха, подаваемого такой системой, должно быть достаточным, чтобы компенсировать удаленный.

Обменный вытяжной — простейший — это обычные вентиляторы, как правило, осевого типа, которые устанавливаются в оконном проеме, окне или в проеме стены. Такой воздухообмен способен удалять воздух только из зоны, расположенной непосредственно рядом с вентилятором, и осуществляет только общий воздухообмен.

Иногда в общеобменной вытяжной вентиляции используются воздуховоды для транспортировки воздушных масс.Однако при относительно длинной трассе воздуховода возникает потеря давления и эффективность воздухообмена снижается. Самое простое решение в этой ситуации — установка более мощного осевого вентилятора или использование центробежных вентиляторов.

В зависимости от типа и назначения помещения выбирается та или иная система вентиляции. В каждом случае следует учитывать, что загрязняет воздух — пыль, избыточное тепло, тяжелые газы, легкие газы, влага, пары и т. Д., А также характер распределения загрязняющих веществ в объеме помещения ( концентрированное распределение, рассредоточенное, многоуровневое и др.). В некоторых случаях целесообразно использовать вытяжные каналы в полу здания, а иногда наоборот — переносить их в верхнюю часть помещения.

Как правило, в помещении любого назначения невозможно обойтись одной системой вентиляции, например, только приточной или только вытяжной. Наиболее эффективный системный воздухообмен — это общий приточный и вытяжной воздухообмен с механической индукцией.

Канальная и бесканальная вентиляция

Система вентиляции может быть бесканальной или канальной.Бесканальный не имеет сети воздуховодов, и воздухообмен происходит через любые отверстия в стенах — окна, форточки, фрамуги и т.д. Канальный, с другой стороны, подразумевает наличие вентиляционных каналов, по которым воздух транспортируется и подается ( или наоборот, удален) в определенные места. В то же время она бесканальная, проще и дешевле в установке и эксплуатации, но также имеет более низкую эффективность по сравнению с канальной системой.

Подготовка воздуха

В некоторых случаях простого воздухообмена в помещении недостаточно.Если к качеству воздуха предъявляются особые требования, то на помощь приходит дополнительное оборудование.

Летом, когда воздух более теплый и влажный, целесообразно прибегать к использованию систем кондиционирования, которые позволяют помимо процесса воздухообмена обрабатывать воздух — его фильтрацию и охлаждение. Это оборудование включает бытовые сплит-системы кондиционирования, чиллер-фанкойлы, промышленные кондиционеры , и т. Д.

Зимой воздух холоднее и суше, и помимо фильтрации для его подготовки можно использовать обогрев и увлажнение.

Если вентиляция квартир — вопрос относительно простой, то есть ряд конкретных помещений, где качество воздуха требует более внимательного подхода.

К таким помещениям можно отнести

бассейны. Большое количество воды, как следствие, интенсивное испарение и последующая конденсация влаги требуют постоянного осушения воздуха в помещении бассейна. Обычно с этим вопросом адекватно справляется грамотно спроектированная вентиляция, но в некоторых случаях требуется применение осушителей воздуха.Помимо бассейнов осушители Они широко используются для осушения рабочей атмосферы в аквапарках, прачечных, складских и подвальных помещениях, в фармацевтической и пищевой промышленности, для сушки гигроскопичных материалов и т. Д. Как основной недостаток этого типа климатического оборудования Можно выделить тот фактор, что осушители воздуха не обеспечивают приток свежего воздуха, а только обрабатывают воздух, имеющийся в помещении.

По большому счету все климатическое оборудование можно разделить на бытовое, полупромышленное и промышленное.

Обычно бытовая техника имеет малую и среднюю мощность, а промышленная — более высокую.

Для обработки больших объемов воздуха в помещении используют промышленные кондиционеры , увлажнители, осушители и другое климатическое оборудование.

Промышленные кондиционеры, по аналогии с бытовыми кондиционерами, могут иметь как моноблочную конструкцию, так и сплит-систему (состоят из наружного и внутреннего блоков).

Иногда в отдельных помещениях требуется дополнительное увлажнение воздуха.В этом случае используйте промышленные увлажнители … Примеры использования промышленных увлажнителей — базовые и серверные станции (сухой воздух более склонен к накоплению статического электричества и вызывает угрозу поломки), библиотеки и музеи (при низком уровне влажность, деформация картин и трещины в краске), типографии (краска плохо сочетается), текстильная промышленность (сухой воздух снижает прочность пряжи и провоцирует ее разрыв), складские помещения для древесины (древесина при высыхании склонна к короблению и растрескиванию) , жилые помещения (поддержание здорового и комфортного уровня влажности) и др.

Вентиляция — комплекс мероприятий и устройств, применяемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиПами.

Системы вентиляции обеспечивают поддержание допустимых метеорологических параметров в помещениях различного назначения.

При всем разнообразии систем вентиляции в зависимости от назначения помещения, характера технологического процесса, вида вредных выбросов и т. Д., их можно классифицировать по следующим характерным признакам:

• По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) импульсом.
• По назначению: приточно-вытяжная.
• По зоне обслуживания: местный и общий.
• По конструкции: канальные и бесканальные.

Естественная вентиляция.

Движение воздуха в системах естественной вентиляции происходит:

• из-за разницы температур между наружным (атмосферным) воздухом и воздухом в помещении, так называемая аэрация; №
• из-за разницы давлений «столба воздуха» между нижним (дежурным) и верхним уровнем — вытяжное устройство (дефлектор), установленное на крыше здания;
• в результате воздействия так называемого ветрового давления.

Аэрация применяется в цехах со значительным тепловыделением, если концентрация пыли и вредных газов в приточном воздухе не превышает 30% от предельно допустимой в рабочей зоне. Аэрация не применяется, если технология производства требует предварительной обработки приточного воздуха или если подача наружного воздуха вызывает образование тумана или конденсата.

В помещениях с большим избытком тепла воздух всегда теплее, чем снаружи. Более тяжелый наружный воздух, попадая в здание, вытесняет из него менее плотный теплый воздух.

В этом случае в замкнутом пространстве помещения происходит циркуляция воздуха за счет источника тепла, аналогичная циркуляции воздуха от вентилятора.

В системах естественной вентиляции, в которых движение воздуха создается за счет разницы давления столба воздуха, минимальная разница по высоте между уровнем забора воздуха из помещения и его выхода через дефлектор должна быть не менее 3 м. При этом рекомендуемая длина горизонтальных участков воздуховодов не должна превышать 3 м, а скорость воздуха в воздуховодах не должна превышать 1 м / с.Воздействие напора ветра выражается в том, что на наветренной (обращенной к ветру) стороне здания образуется повышенное давление, а на подветренной стороне, а иногда и на крыше — пониженное давление (разрежение).

Если в ограждениях здания есть проемы, то с наветренной стороны в помещение попадает атмосферный воздух, а с наветренной — выходит из него, причем скорость движения воздуха в проемах зависит от скорости ветра, дующего над помещением. здания, и, соответственно, от величин возникающих перепадов давления.

Системы естественной вентиляции просты и не требуют сложного дорогостоящего оборудования и потребления электроэнергии … Однако зависимость КПД этих систем от переменных факторов (температуры воздуха, направления и скорости ветра), а также от низкой доступной давления, не позволяют решать с их помощью все сложные и разноплановые задачи в области вентиляции.

Механическая вентиляция.

В системах механической вентиляции применяется оборудование и устройства (вентиляторы, электродвигатели, воздухонагреватели, пылеуловители, автоматика и др.)), которые позволяют перемещать воздух на значительные расстояния. Энергозатраты на их работу могут быть довольно высокими. Такие системы позволяют подавать и удалять воздух из локальных участков помещения в необходимом количестве вне зависимости от меняющихся условий окружающего воздуха. При необходимости воздух подвергается различным видам обработки (очистке, нагреву, увлажнению и т. Д.), Что практически невозможно в системах с естественной мотивацией.

Следует отметить, что на практике часто применяется так называемая смешанная вентиляция, то есть как естественная, так и механическая вентиляция.

В каждом конкретном проекте определяется, какой тип вентиляции является лучшим в санитарно-гигиеническом плане, а также экономически и технически более рациональным.

Принудительная вентиляция.

Приточные системы служат для подачи чистого воздуха в вентилируемые помещения вместо удаленного воздуха. Приточный воздух в необходимых случаях проходит специальную обработку (очистку, нагрев, увлажнение и др.).

Вытяжная вентиляция.

Вытяжная вентиляция удаляет загрязненный или нагретый отработанный воздух из помещения (цеха, здания).

В целом в помещении предусмотрены как приточная, так и вытяжная системы. Их характеристики должны быть сбалансированы с учетом возможности попадания воздуха в соседние комнаты или из соседних комнат. Помещение также может быть оборудовано только вытяжкой или только приточной системой. В этом случае воздух попадает в это помещение извне или из соседних комнат через специальные отверстия либо выводится из этого помещения наружу, либо перетекает в соседние помещения.

Возможна организация как приточной, так и вытяжной вентиляции на рабочем месте (местная) или для всего помещения (общий обмен).

Местная вентиляция.

Местная вентиляция — это вентиляция, при которой воздух подается в определенные места (местная приточная вентиляция), а загрязненный воздух удаляется только из мест образования вредных выбросов (местная вытяжная вентиляция).

Местная приточная вентиляция.

Местная приточная вентиляция включает воздушные души (концентрированный поток воздуха с повышенной скоростью). Они должны подавать свежий воздух на постоянные рабочие места, чтобы снизить температуру окружающей среды в своем помещении и обдувать рабочих, подвергающихся интенсивному тепловому излучению.

К местной приточной вентиляции относятся воздушные оазисы — участки помещений, отгороженные от остальной части помещения подвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с низкой температурой.

Местная приточная вентиляция также применяется в виде завес (у ворот, печей и т. Д.), Которые как бы создают воздушные перегородки или меняют направление воздушных потоков. Местная вентиляция дешевле общей. В производственных помещениях при опасности (газы, влага, тепло и т. Д.)) выбрасываются, обычно применяется смешанная система вентиляции — общая для устранения опасностей во всем объеме помещения и локальная (местное всасывание и приток) на рабочие места.

Местная вытяжная вентиляция.

Местная вытяжная вентиляция используется, когда места выброса вредных веществ в помещении локализованы и могут быть предотвращены от распространения по всему помещению.

Местная вытяжная вентиляция производственных помещений обеспечивает улавливание и удаление вредных выбросов: газов, дыма, пыли и частично выделяемого оборудованием тепла.Для устранения опасностей применяется местное отсасывание (укрытия в виде шкафов, зонтов, бортовые отсосы, занавески, укрытия в виде чехлов для станков и т. Д.).

Основные требования, которым они должны соответствовать:

• Место образования вредных выделений по возможности должно быть полностью прикрыто.
• Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
• Вредные выбросы должны удаляться от места их образования в направлении их естественного движения (горячие газы и пары должны удаляться вверх, холодные тяжелые газы и пыль — вниз).

Конструкции местных отсосов условно разделены на три группы:

• Полуоткрытые отсосы (вытяжные шкафы, зонты). Объемы воздуха определяются расчетным путем.
• Открытого типа (бортовой всасывающий). Удаление вредных выбросов достигается только при больших объемах отработанного воздуха

Основными элементами такой системы являются местные отсосы — укрытия (МО), вытяжная сеть (ВС), центробежный или осевой вентилятор (Б), ВШ — вытяжной вал.

При организации местной вытяжной вентиляции для улавливания выбросов пыли воздух, удаляемый из цеха, необходимо предварительно очистить от пыли перед выбросом в атмосферу. Наиболее сложные вытяжные системы — это те, в которых они обеспечивают очень высокую степень очистки воздуха от пыли с последовательной установкой двух или даже трех пылесборников (фильтров).

Местные вытяжные системы, как правило, очень эффективны, так как позволяют удалять вредные вещества непосредственно с места их образования или выброса, не позволяя им распространиться в помещении.Из-за значительной концентрации вредных веществ (паров, газов, пыли) обычно удается добиться хорошего санитарно-гигиенического эффекта при небольшом количестве вытяжного воздуха.

Однако местные системы не могут решить всех проблем, с которыми сталкивается вентиляция. Не все вредные выбросы могут быть ограничены этими системами. Например, когда вредные выбросы рассредоточены по большой площади или по объему; Подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, то же, если работа ведется по всей площади помещения или ее характер связан с движением и т. д.

Системы общеобменной вентиляции, как приточные, так и вытяжные, предназначены для обеспечения вентиляции помещения в целом или значительной его части.

Общие обменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, тогда как общеобменные приточные системы подают воздух и распределяют его по объему вентилируемого помещения.

Общеобменная вентиляция.

Общеобменная приточная вентиляция предназначена для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаляемых местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в помещении. рабочая область.

При отрицательном тепловом балансе, то есть при недостатке тепла, устраивают общеобменную приточную вентиляцию с механической индукцией и с подогревом всего объема приточного воздуха. Как правило, воздух перед подачей очищается от пыли.

Когда вредные выбросы попадают в воздух цеха, количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Вентиляция общеобменная вытяжная. №

Самый простой тип приточно-вытяжной вентиляции — это отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в проеме в стене.Такая установка удаляет воздух из зоны ближайшего к вентилятору помещения, осуществляя только общий воздухообмен.

В некоторых случаях установка имеет удлиненный вытяжной воздуховод. Если длина вытяжного канала превышает 30-40 м и соответственно потери давления в сети более 30-40 кг / м2, то вместо осевого вентилятора устанавливается центробежный вентилятор.

Когда вредными выбросами в цехе являются тяжелые газы или пыль и отсутствует теплоотдача от оборудования, вытяжные воздуховоды проложены на полу цеха или выполнены в виде подземных каналов.

В производственных зданиях, где присутствуют разнородные вредные выбросы (тепло, влага, газы, пары, пыль и т. Д.) И их попадание в помещение происходит в разных условиях (концентрированные, рассредоточенные, на разных уровнях и т. Д.), Часто невозможно обойтись какой-либо одной системой, например, местной или общей АТС.

В таких помещениях для удаления не локализуемых вредных выбросов, попадающих в воздух помещения, используются общеобменные вытяжные системы.

В отдельных случаях в производственных помещениях наряду с системами механической вентиляции используются системы с естественными импульсами, например, системы аэрации.

Канальная и бесканальная вентиляция.

Системы вентиляции имеют разветвленную сеть воздуховодов для отвода воздуха (системы воздуховодов) или воздуховоды (воздуховоды) могут отсутствовать, например, при установке вентиляторов в стене, потолке, с естественной вентиляцией и т. Д. (Бесканальные системы ).

Таким образом, любую вентиляционную систему можно охарактеризовать четырьмя указанными выше характеристиками: по назначению, зоне обслуживания, способу смешивания воздуха и конструкции.

Системы вентиляции включают в себя различные группы оборудования:

• Вентиляторы.
  • вентиляторы осевые;
  • вентиляторы радиальные;
  • вентиляторы поперечного потока.
• Вентиляторные агрегаты.
• Приточно-вытяжные:
  • приточный;
  • выхлоп;
  • приточно-вытяжная.
• Воздушно-тепловые завесы.
• Глушители.
• Воздушные фильтры.
• Воздухонагреватели:
• Воздуховоды:
  • металл;
  • металлопластиковый;
  • неметаллический.
  • гибкие и полугибкие;
• Запорно-регулирующие устройства:
  • клапаны воздушные;
  • диафрагма;
  • Клапаны обратные.
• Диффузоры и регуляторы вытяжки:
  • решетки;
  • устройства распределения воздуха щелевые;
  • плафоны;
  • насадки с насадками;
  • панели перфорированные.
• Теплоизоляция.

Введение

Вентиляция — главный элемент создания благоприятного климата, предназначенный для подачи свежего воздуха с улицы и удаления загрязненного воздуха из помещений.

Воздух в помещении — важный фактор, влияющий на здоровье и, как следствие, работоспособность людей в этих помещениях.

Вентиляция — одна из важнейших систем, обеспечивающих нормальные условия жизни человека. Если он действует совместно с другими климатическими системами, то в помещениях поддерживается комфортный микроклимат. Вентиляция — это комплекс мер и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещении и на рабочих местах в соответствии со строительными нормами … Речь идет о свежем воздухе, который должен поступать в помещение. Именно для этого в помещениях устанавливают системы вентиляции.

Во всех зданиях есть центральные стояки вентиляции, отводы на каждом этаже, через которые организованы естественные вытяжки из кухни и санузлов, за счет которых организован простейший естественный воздухообмен в помещении: воздух выходит через вентиляционные решетки, а постепенно выходит из улица через окна, двери, различные негерметичные стыки и т. д.

Для решения задач вентиляции помещений различного назначения, от квартир до производственных, существует большое количество систем вентиляции, в которых необходимый объем циркуляции воздуха обеспечивается вентиляторами разной мощности, помимо этого обычно такие системы есть дополнительные секции обработки воздуха: обогрев, фильтрация, можно добавить увлажнение, охлаждение и т. д.по необходимости.

Вентиляция характеризуется объемом и частотой воздухообмена. Объем вентиляции — это количество воздуха, которое поступает в комнату за час.

Классификация систем вентиляции

Существует четыре основных способа классификации вентиляционных систем:

По способу создания давления для движения воздуха:

o с натуральным

o искусственно управляемый

По предварительной записи:

или снабжение

o выхлоп

По зоне обслуживания:

или местный

o общая биржа

По проекту:

o канал

o бесканальный

Виды вентиляции

Естественная вентиляция

Механическая вентиляция

· Принудительная вентиляция

· Вытяжная вентиляция

· Приточно-вытяжная вентиляция

Общая и местная вентиляция

Естественная вентиляция

Естественная вентиляция создается, как нетрудно догадаться, естественным путем, без использования вентиляционного оборудования, а только за счет естественного воздухообмена, разницы температур в помещении и на улице и ветровых потоков.Из-за изменения атмосферного давления в зависимости от этажа, на котором находится помещение. Системы естественной вентиляции просты в установке и относительно недороги. Но такие системы вентиляции сильно зависят от климатических условий, в результате чего не в состоянии решить весь отведенный на вентиляцию помещения объем.

Рисунок 1. Схема естественной вентиляции жилого помещения.

Механическая вентиляция

Принудительная замена вытяжного воздуха в помещении свежим называется механической вентиляцией.При этом используется специальное оборудование, позволяющее подавать и выводить воздух из помещения в необходимом количестве вне зависимости от меняющихся условий окружающего воздуха.

При необходимости вентиляционные системы проходят различные виды обработки (нагрев, очистку, осушение, охлаждение, увлажнение и др.), Что практически невозможно реализовать в системах с естественной вентиляцией.

На практике часто применяется так называемая смешанная вентиляция, сочетающая в себе естественную и механическую вентиляцию одновременно.В каждом конкретном проекте определяется, какой тип вентиляции является лучшим в санитарно-гигиеническом плане, а также экономически и технически более рациональным. Механическая вентиляция может быть устроена как на локальном рабочем месте (местная), так и для всего помещения в целом (общеобменная вентиляция).

Местная вентиляция — это вентиляция, при которой воздух подается в определенные места (местная вентиляция), а загрязненный воздух удаляется только из мест, где образуются вредные выбросы (местная вытяжная вентиляция).

Принудительная вентиляция

Система приточной вентиляции служит для подачи чистого воздуха в вентилируемые помещения вместо удаляемого загрязненного воздуха. Приточный воздух при необходимости проходит специальную обработку (очистку, нагрев, увлажнение и т. Д.).

Вытяжная вентиляция

Вытяжная вентиляция удаляет загрязненный воздух из помещения.

В целом в помещении предусмотрены как приточная, так и вытяжная системы. Их характеристики должны быть сбалансированы с учетом возможности попадания воздуха в соседние комнаты или из соседних комнат.Помещение также может быть оборудовано только вытяжкой или только приточной системой. В этом случае воздух попадает в это помещение извне или из соседних комнат через специальные отверстия либо выводится из этого помещения наружу, либо перетекает в соседние помещения.

Местная вентиляция

Местная приточная вентиляция

Местная приточная вентиляция включает воздушные души (концентрированный поток воздуха с повышенной скоростью). Их задача — подавать чистый воздух на постоянные рабочие места, снижать температуру окружающей среды в их помещении и обдувать рабочих, подвергающихся интенсивному тепловому излучению.

Местная приточная вентиляция также применяется в виде воздушных завес (у ворот, печей и т. Д.), Которые как бы создают воздушные перегородки или изменяют направление воздушных потоков. Местная вентиляция дешевле общей. В производственных помещениях при выделении опасностей (газы, влага, тепло и т. Д.) Обычно используется смешанная система вентиляции — общая для устранения опасностей во всем объеме помещения и локальная (местное всасывание и приток). для обслуживания рабочих мест.

Местная вытяжная вентиляция

Местная вентиляция — это вентиляция, при которой воздух подается в определенные места (местная приточная вентиляция), а загрязненный воздух удаляется только из мест, где образуются вредные выбросы (местная вытяжная вентиляция).

Рисунок 2.

Местная вытяжная вентиляция используется, когда вредный дым, газы, пыль и частично тепло выделяются локально, например, от производственного станка или от кухонной плиты. Такая вентиляция улавливает и выводит вредные вещества, позволяя предотвратить их распространение по помещению; К местной вытяжной вентиляции относится местная вытяжная вентиляция — укрытия в виде шкафов или кожухов на станках, вытяжные шкафы, бортовой отсос и т. д.К местной вентиляции также относятся воздушные завесы — воздушные экраны, препятствующие проникновению воздуха из одной комнаты в другую или с улицы в комнату.

Основные требования, которым должна соответствовать местная вытяжная вентиляция:

Место образования вредных выделений по возможности следует полностью прикрыть.

Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.

Вредные выбросы должны удаляться от места их образования в направлении их естественного движения (горячие газы и пары должны удаляться вверх, холодные тяжелые газы и пыль — вниз).

Конструкции местного отсоса условно делятся на три группы:

Полуоткрытые вытяжные устройства (вытяжные шкафы, зонты). Объемы воздуха определяются расчетным путем.

Открытого типа (бортовой всасывающий). Удаление вредных выбросов достигается только при большом количестве всасываемого воздуха.

ПРЕИМУЩЕСТВА: Местные вытяжные системы, как правило, очень эффективны, так как позволяют удалять вредные вещества непосредственно с места их образования или выброса, не позволяя им распространиться в помещении.Из-за значительной концентрации вредных веществ (паров, газов, пыли) обычно удается добиться хорошего санитарно-гигиенического эффекта при небольшом количестве вытяжного воздуха.

ОГРАНИЧЕНИЯ: Локальные системы вентиляции не могут решить всех проблем, с которыми сталкивается вентиляция. Не все вредные выбросы могут быть ограничены этими системами. Например, когда вредные выбросы рассредоточены по большой площади или по объему; подача воздуха в определенные зоны помещения не может обеспечить необходимые условия для воздушной среды.То же самое происходит, если работа ведется по всей площади помещения или ее характер связан с движением и т. Д.

Общая вентиляция

Системы общеобменной вентиляции, как приточные, так и вытяжные, предназначены для вентиляции помещения в целом или значительной его части.

Общие обменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, тогда как общеобменные приточные системы подают воздух и распределяют его по объему вентилируемого помещения.

Вентиляция общеобменная приточная

Общеобменная приточная вентиляция предназначена для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаляемых местной и общеобменной вытяжной вентиляцией, а также для обеспечения установленных санитарно-гигиенических норм и свободного дыхания человека в производственном помещении. площадь.

При отрицательном тепловом балансе, то есть при недостатке тепла, устраивают общеобменную приточную вентиляцию с механической индукцией и с подогревом всего объема приточного воздуха.Как правило, воздух перед подачей очищается от пыли.

Когда вредные выбросы попадают в воздух цеха, количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Вентиляция общеобменная вытяжная

Самый простой тип общеобменной вытяжной вентиляции — это отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в проеме в стене. Такая установка удаляет воздух из зоны ближайшего к вентилятору помещения, осуществляя только общий воздухообмен.

В производственных зданиях, где присутствуют разнородные вредные выбросы (тепло, влага, газы, пары, пыль и т. Д.) И их попадание в помещение происходит в разных условиях (концентрированные, рассредоточенные, на разных уровнях и т. Д.), Часто бывает невозможно обойтись какой-либо одной системой, например, местной или общей АТС.

В таких помещениях для удаления не локализованных вредных выбросов, попадающих в воздух помещения, используются общеобменные вытяжные системы.

В отдельных случаях в производственных помещениях наряду с системами механической вентиляции используются системы с естественными импульсами, например, системы аэрации.

Необходимость качественной вентиляции в помещении.

Чистый воздух — одно из необходимых условий существования жизни как таковой. Однако в воздухе всегда есть примеси, количество которых зависит от многих причин. Принимаются различные меры по снижению загрязнения атмосферного воздуха.

В то же время очень мало делается для улучшения качества воздуха в помещениях. И это при том, что во всех частях света люди проводят больше всего времени в помещении. Например, жители Северной Европы до 90% времени проводят в помещении.

Воздух в помещении изначально загрязнен примесями из наружного воздуха. Таким образом, газ, которым мы дышим, представляет собой смесь наружного воздуха и примесей, выделяемых строительными материалами, автомобилями, людьми, животными и другими источниками загрязнения в помещении. Современные дома Обычно они плотно изолированы, поэтому загрязняющие вещества быстро накапливаются внутри зданий, если не используются специальные системы для их удаления.

Где бы люди ни были — на работе, в школе или дома, вдыхание очищенного воздуха улучшает их самочувствие и работоспособность.Результаты исследований показывают, что с улучшением вентиляции в офисе количество заболеваний (и, следовательно, отпусков по болезни) среди персонала уменьшается. Это подчеркивает необходимость улучшения качества воздуха.

Качество воздуха неразрывно связано с вентиляцией. Уменьшение количества кислорода и увеличение количества углекислого газа вызывают духоту в помещении. Повышенная концентрация углекислого газа приводит к кислородному голоданию мозга, сердечной недостаточности, удушью. Повышенная концентрация в воздухе пыли, табачного дыма и других загрязнителей отравляет человеческий организм.Плохие запахи создают дискомфорт или раздражают нашу нервную систему, снижают трудоспособность. Повышенная скорость воздуха вызывает ощущение сквозняка, а недостаток воздуха приводит к застою воздуха в разных частях помещения, что вызывает ускоренное размножение бактерий и плесени. Находясь в помещении, мы чувствуем влияние любого из этих факторов. Именно в результате отсутствия циркуляции воздуха, плохой вентиляции и недостаточного притока свежего воздуха в доме создаются условия, при которых на человека могут действовать вредные вещества, представляющие непосредственную угрозу его здоровью.

Количество людей, страдающих различными видами аллергии. Даже наука не может объяснить причину столь широкого распространения этого заболевания. Очень важным фактором является внутренняя среда помещения — это признают все. Таким образом, снижение частоты аллергии напрямую связано с улучшением качества вентиляционной системы.

Сегодня практически нет преград для улучшения качества воздуха в помещениях. В этой сфере разработаны современные требования, которым необходимо неукоснительно следовать.Вряд ли найдется кто-то, кто отрицал бы важность исследований влияния качества воздуха на наше здоровье и благополучие. В правительственном отчете о состоянии здоровья и окружающей среды (№ СОУ 1996: 124) сформулирована основная задача государственной комиссии по изучению этого вопроса: «Возможность заболевания или ухудшения самочувствия из-за некачественной медицинской помощи. внутренняя среда должна быть исключена «.

Типы систем вентиляции различаются по следующим параметрам:

• по способу движения воздуха: естественное механическое и комбинированное;
• по предварительной записи: приточная и вытяжная вентиляция ;
• по зоне обслуживания: местный и общий обмен ;
По дизайну
• : наборный и моноблок и .

Система естественной и механической вентиляции

Движение воздушного потока в системе вентиляции может осуществляться за счет естественных сил или искусственно за счет механической энергии.

• Естественная вентиляция работает за счет перепада давления между улицей и помещением. Перепад давления зависит от разницы температур между улицей и комнатой, разницы в высоте между решеткой воздухозаборника и верхом вытяжной шахты, а также от скорости ветра.Преимущества системы естественной вентиляции, определяющие ее широкое распространение, — низкие капитальные и эксплуатационные затраты, долговечность. Недостатки — зависимость от внешних погодных условий, в результате чего естественная вентиляция плохо работает или вообще не работает в теплое время года.
• Механическая (искусственная) вентиляция работает за счет давления, создаваемого вентилятором. Преимуществами механической вентиляции являются стабильность работы, распределение воздуха по разветвленной сети воздуховодов, управление системой, возможность обработки воздуха (очистка от пыли, нагрев, охлаждение и т. Д.))
• Комбинированная система вентиляции сочетает в себе преимущества естественной и механической вентиляции. Комбинированная система вентиляции работает двумя способами: естественный приток / механический отвод и механический приток / естественный отвод. Ярким примером комбинированной системы вентиляции является гигрорегулируемая система вентиляции, в которой воздушный поток осуществляется естественным образом, через стеновые или оконные клапаны, а стабильную работу системы обеспечивает механический вытяжной колпак на базе вентилятора.

Приточно-вытяжная система вентиляции

• Система приточной вентиляции предназначена для притока (подачи) свежего воздуха в обслуживаемые помещения. Приток (забор) свежего воздуха осуществляется как естественным, так и механическим способом. Использование вентилятора дает возможность проводить различную обработку приточного воздуха: очистку от пыли, нагрев, охлаждение, увлажнение и т. Д.
• Вытяжная вентиляция , предназначена для удаления загрязненного (вытяжного) воздуха из обслуживаемых помещений.Вытяжная вентиляция может быть естественной или механической.

Местная и общеобменная система вентиляции

• Местная принудительная вентиляция в основном используется на производственных предприятиях с высоким уровнем вредных выбросов. В этом случае приточный воздух подается непосредственно в зону дыхания человека.
• Местная вытяжная вентиляция активно применяется как на производстве, так и в быту (например, бытовые вытяжки на кухне). Основное назначение местной вытяжной вентиляции — локальный сбор и последующее удаление загрязненного воздуха для предотвращения его распространения по помещению.
• Общая вентиляция предназначена для создания воздухообмена в помещении или группе помещений в целом. Общеобменная вентиляция может быть как приточной, так и вытяжной, с естественной и механической индукцией.

Наборно-моноблочная система вентиляции

Система механической вентиляции состоит из приточно-вытяжной или приточно-вытяжной вентиляционной установки, системы воздуховодов и комплекта воздухораспределителей. Вентиляционная установка может быть наборной или моноблочной.

• Наборная вентустановка, собранная непосредственно на объекте из отдельных функциональных узлов — воздушного фильтра, вентилятора, глушителя, подогревателя и др.
• В моноблочном агрегате все функциональные узлы (воздушный фильтр, вентилятор, обогреватель и т. Д.) Размещаются в едином звукоизолированном корпусе на этапе заводской сборки.

Функциональные характеристики наборной и моноблочной систем не отличаются друг от друга. Если возникают проблемы в работе системы вентиляции, чаще они вызваны неверным расчетом мощности, давления и т. Д., а не применением наборной или моноблочной системы.

Преимущество наборной системы вентиляции — меньшая стоимость, гибкость в установке и ремонте, преимущество моноблочной установки — меньший уровень шума, простота монтажа, более эстетичный вид.

Главная »Перекрытие» Виды естественной и механической вентиляции. Система местной и общеобменной вентиляции

.

No related posts.
