    Что нужно для пайки ТОП 20

    Содержание

    • 1. Паяльное оборудование
    • 2. Вспомогательное оборудование
    • 3. Расходные материалы для пайки
    • 4. Ручные инструменты
    • 5. Измерительное оборудование

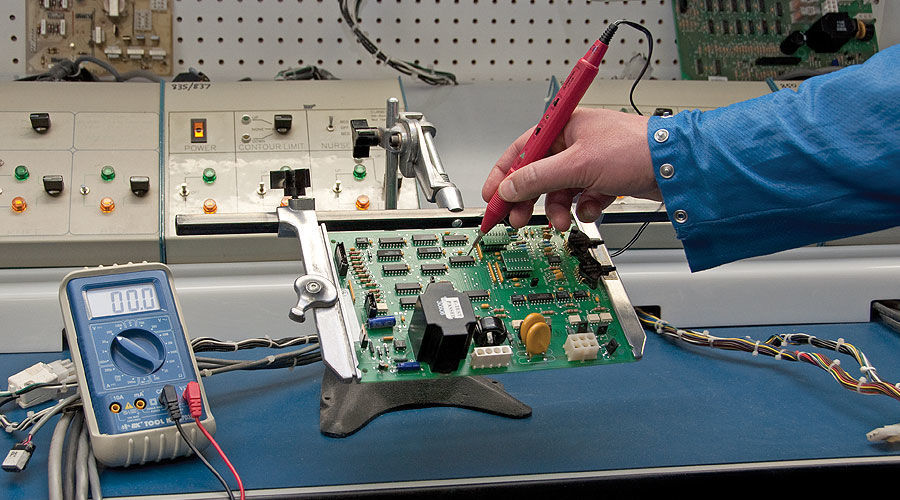

    С проблемой выбора инструментов и аксессуаров для пайки приходится сталкиваться как начинающим, так и опытным мастерам. Можно посмотреть сотню видеообзоров от блогеров Ютуба, сидеть часами на форумах, или же читать отзывы о товарах на сайтах. А можно сэкономить свое драгоценное время и ознакомится с подборкой ТОП-20 самых необходимых товаров для пайки от интернет-магазина Мастерам.

    Паяльное оборудование

    Паяльник

    Паяльник – это основной инструмент, без которого пайка в принципе невозможна.

    Сегодня ассортимент паяльников поражает воображение, но среди этого разнообразия можно выделить основные виды:

    • обычный паяльник;
    • USB-паяльник;
    • паяльник с регулировкой температуры;
    • газовый паяльник.

    Паяльник Pro’sKit 8PK-S110B

    Паяльник Pro’sKit 8PK-S110B

    Паяльник Pro’sKit SI-124B-100

    Обычный паяльник – это хорошо известная всем классика. Основной критерий его выбора – мощность. Для пайки электронных компонентов достаточно обычного паяльника мощностью 25-40 Вт, для бытового использования лучше рассмотреть вариант мощностью 60 Вт. Если же вам нужно паять массивные элементы (толстые провода, листовой металл), тогда стоит задуматься о покупке паяльника мощностью 100 Вт и больше.

    Паяльник Pro’sKit SI-168U

    USB-паяльник – одна из новинок современного рынка. Его мощности в 8 Вт в большинстве случаев достаточно для всех мелких паяльных работ. Для примера рассмотрим модель Pro’sKit SI-168U.

    Его главная «изюминка» в том, что он питается через обычный USB-порт. Поэтому его легко можно зарядить, например, от павербанка. Благодаря этому, USB-паяльник смело можно отнести к классу портативных – его можно брать с собой везде.

    Газовый паяльник Goot GP-510SET

    Газовый паяльник – еще один девайс из класса портативных паяльников.

    В сравнении с USB-паяльником, он отличается гораздо большей мощностью, поэтому больше подходит для «грубой» пайки – пайки проводов, медных трубок, листового металла. Среди дополнительных преимуществ стоит отметить и то, что газовый паяльник можно также использовать как обычную газовую горелку. Благодаря высокому качеству и комплектации, в наши дни самой популярной моделью газового паяльника считается Goot GP-510SET.

    Паяльник с регулировкой температуры – в сравнении с обычным паяльником, более универсальный инструмент. Благодаря мощности в 70 Вт и регулировке температуры, отлично подходит как для бессвинцовой пайки, так и для пайки обычным свинцовым припоем. Ассортимент паяльников с регулировкой температуры довольно широкий – от бюджетных моделей до профессиональных.

    Паяльник с регулировкой температуры Century Tool SJ95-112

    Паяльник для бессвинцовой пайки с регулятором температуры Goot PX-201

    Среди профессиональных хотелось бы выделить японский паяльник GOOT PX-201. Он отличается высоким качеством и большим выбором сменных жал, что делает его хорошей альтернативой паяльной станции.

    Паяльная станция

    Паяльная станция – незаменимый инструмент для профессиональной пайки и ремонта электроники. В основном паяльные станции имеют гальваническую развязку, что обеспечивает дополнительную безопасность во время пайки. Также, в сравнении с обычным паяльником, паяльная станция позволяет более точно регулировать температуру нагрева жала. Паяльные станции условно можно разделить на 2 типа:

    • контактная паяльная станция;
    • термовоздушная паяльная станция.

    Паяльная станция AOYUE 937

    Обычные контактные паяльные станции состоят из блока управление и собственно самого паяльника. Львиная доля паяльных станций приходится на станции с паяльниками мощностью 50 Вт с жалами HAKKO 900М. В основном они подходят для большинства паяльных работ по электронике. Но для пайки бессвинцовым припоем они не годятся.

    Для этого лучше использовать паяльные станции с жалами HAKKO T12 и индукционные паяльные станции, которые отличаются большей мощностью (от 60 до 90 Вт) и быстрым нагревом жала.

    Термовоздушная паяльная станция Accta 301

    Термовоздушные паяльные станции – универсальный ремонтный комплекс для электроники. Наподобие обычных паяльных станций, модели термовоздушных отличаются мощностью. Но благодаря наличию термофена, их функционал намного шире – от обычной пайки до пайки микросхем. Особенно хотелось бы выделить паяльные станции от производителя Accta, которые отличаются надежностью, точной регулировкой температуры и компактными размерами.

    Преднагреватель плат

    Термовоздушный ремонтный комплекс с ИК преднагревателем AOYUE Int866

    Чтобы обеспечить равномерное нагревание платы, во время выпаивания микросхем, используют преднагреватели плат. Если же для этого использовать только термофен, то можно столкнуться с проблемой перегревания микросхемы и соседних с ней элементов на плате. Также, при использовании термофена, есть большая вероятность того, что плата деформируется.

    Преднагреватели бывают двух типов:

    • термовоздушные;
    • инфракрасные.

    Инфракрасные преднагреватели лучше, поскольку обеспечивают равномерный и стабильный прогрев платы. Также существуют комбинированные варианты, например, AOYUE Int866. Благодаря наличию нижнего подогрева, паяльника и термофена, эту модель можно смело рассматривать как ремонтный комплекс для мелкой электроники.

    Вспомогательное оборудование

    Подставка для паяльника

    Подставка для паяльника Pro’sKit 1PK-362D

    Правильно подобранная подставка для паяльника – залог комфортной пайки, которая доставит удовольствие, и не испортит нервы. В целом, выбирая подставку, нужно учитывать габариты паяльника и его вес. Тем не менее, можно найти достаточно много универсальных вариантов, таких как, например, Pro’sKit 1PK-362D. Такая модель подойдет практически для всех паяльников. У этой подставки хорошее сочетание габаритов и веса, а также доступна плавная регулировка угла наклона.

    Держатель для плат (3 рука)

    Держатель плат с увеличительной линзой и держателем паяльника Pro’sKit SN-396

    Еще один важный инструмент для пайки мелких деталей – держатель для плат, или же третья рука. С помощью шарнирных фиксаторов можно зафиксировать предмет пайки практически в любом положении и под любым углом. Кроме шарнирных фиксаторов, держатели для плат часто дополнительно комплектуются увеличительной линзой или подставкой для паяльника. Но бывают также варианты «все в одном», как, например, Pro’sKit SN-396.

    Монтажный силиконовый коврик

    Коврик монтажный антистатический с ячейками

    Монтажный силиконовый коврик просто незаменим для пайки, демонтажа и ремонта электронных устройств. Он изготовлен из термоустойчивого силикона, поэтому можно не бояться прожечь его паяльником. Благодаря антискользящей поверхности монтажного коврика, на нем легко можно ремонтировать платы электронных девайсов. А специальные ячейки для мелких элементов и инструментов обеспечат порядок на рабочем месте. В ассортименте нашего интернет-магазина представлены классические монтажные коврики и коврики 2 в 1, в комплект которых входит еще один дополнительный монтажный коврик.

    Оловоотсос

    Название этого устройства говорит само за себя. Оловоотсос имеет практическое применение в случае выпаивания многовыводных микросхем в DIP-корпусах. Можно было бы убрать остатки припоя лентой для выпаивания, но для этого её понадобится очень много, а это экономически невыгодно. Также можно было бы воспользоваться термофеном паяльной станции. Но это довольно рискованно, так как есть большая вероятность перегреть микросхему.

    Оловоотсос Pro’sKit DP-366D

    Оловоотсос Pro’sKit 908-366A

    Конструкция оловоотсоса довольно простая, а на цену влияет только материал, из которого он изготовлен. Полностью пластиковые, такие как Pro’sKit DP-366D, соответственно, дешевле, а с алюминиевыми корпусами, например, Pro’sKit 908-366A – дороже.

    Рабочая платформа

    Рабочая платформа AOYUE 326

    В отличие от держателя плат типа «3 рука», рабочая платформа позволяет более надежно зафиксировать плату во время ремонта и пайки. К её преимуществам также можно отнести антистатическое покрытие, которое просто бесценно в случае работы с платами. В нашем ассортименте можно найти разные модели рабочих платформ. Простая, но в то же время практичная в использование, AOYUE 326 имеет два режима фиксации платы.

    Более сложные и дорогие модели, такие как AOYUE 328 и AOYUE 488, имеют дополнительные держатели для ручного инструмента и встроенный дымопоглотитель.

    Рабочая платформа AOYUE 328

    Рабочая платформа с вытяжкой дыма AOYUE 488

    А модель Kaisi F-204 дополнительно оснащена штативом для фиксации термофена, просто незаменимым при реболинге микросхем.

    Расходные материалы для пайки

    Паяльные жала

    Условно все паяльные жала можно поделить на 3 группы:

    • обычные паяльные жала;
    • паяльные жала серии HАKKO 900M;
    • паяльные жала серии HAKKO T12.

    Еще один набирающий популярность тип жал – это паяльные жала для индукционных паяльных станций.

    Практически все паяльные жала, производимые в наши дни, имеют антипригарное покрытие. А количество производителей паяльных жал впечатляет не меньше, чем их ассортимент. Тем не менее, по уровню стандартов, лучшим из лучших остается японский производитель HAKKO. Также стоит отметить производителя Aoyue. Aoyue изготовляет качественные жала серии Aoyue T, которые можно использовать как достойную замену HАKKO 900M.

    Оригинальные жала стандарта HАKKO T12В, а также жала серии Aoyue T можно найти в ассортименте нашего интернет-магазина.

    Паяльное жало AOYUE T-K

    Паяльное жало HAKKO T12-B2

    Паяльное жало AOYUE WQ-1404

    Флюсы

    Для того, чтобы пайка была качественной и надежной, вам не обойтись без хорошего флюса.

    Флюс используется для снятия окислов и жирных пленок с поверхностей металлов перед пайкой. К особенностям хорошего флюса относят:

    • низкую температуру плавления;
    • малый удельный вес;
    • хорошее растекание и смачивание поверхности металла.

    Всем известный флюс – канифоль – сегодня в чистом виде практически не используют. Но как бы это банально ни звучало, канифоль всё еще остается основным компонентом большинства флюсов.

    Все флюсы можно разделить на 3 типа:

    • нейтральные;
    • среднеактивные;
    • высокоактивные.

    Флюс-паста SP-15+, среднеактивная, 11 мл

    Активный паяльный флюс Goot BS-15, 50 г

    Флюс-гель Interflux IF 8300, 30 мл

    Для большинства типов пайки будет достаточно нейтральных и среднеактивных флюсов, таких как SP-10, SG-15, SP-15 та SP-18+. Они универсальные в применении и не требуют смывания.

    Припой

    В отличие от флюса, с выборов припоя все немного проще. В зависимости от состава, они делятся на 2 типа:

    • бессвинцовые;
    • свинцовые.

    Бессвинцовые припои отличаются тем, что создают механически более крепкое соединение. Также они считаются более экологически чистыми для окружающей среды и соответствуют нормам директивы RoHS. Впрочем, и у них есть недостатки:

    • в сравнении со свинцовыми припоями, они дороже;
    • требуют использования более дорогих флюсов;
    • характеризуются более низкими показателями смачивания и растекания.

    Из-за этого, бессвинцовые припои сегодня используют в основном на уровне промышленного производства. Для обычной пайки проводов и ремонта электроники, как и раньше, используют свинцовые припои. В зависимости от количества олова в составе, выделяют достаточно много вариантов свинцовых припоев (ПОС-18, ПОС-30, ПОС-40 и другие). Но наиболее распространенным остается припой ПОС-61 (припой оловянно-свинцовый с 61% долей олова) и его аналоги.

    Припой Pro’sKit 9S001

    Припой Cynel LC60-1. 00/0.1

    Припой BAKU BK-10005, 50 г

    BGA-паста для пайки

    Паста для пайки BGA BAKU BK-50G

    BGA-паста – это смесь пастообразного припоя и флюса. Она имеет практическое применение в тех случаях, когда использование обычного припоя невозможно. Например, в случае реболинга небольших микросхем на платах мобильных телефонов. Также BGA-пастой очень удобно и быстро паять провода. Среди основных преимуществ BGA-пасты стоит выделить низкую точку плавления, благодаря которой с ней можно работать даже термофеном паяльной станции. Ассортимент BGA-паст сегодня довольно широкий, но среди проверенных стоит выделить BGA-пасты производителей BAKU и Mechanic.

    Стружка для жал (губка)

    Для того, чтобы паяльное жало прослужило вам долго, за ним необходимо ухаживать. Во время пайки его нужно очищать от окислов и остатков припоя. Сделать это можно с помощью специальных целлюлозных губок или стружки для очистки. Целлюлозные губки дешевые и практичные. Но при контакте с мокрой губой, жала паяльников теряют набранную температуру. Чтобы этого избежать, для очистки жал можно использовать стружку из латуни. Она более долговечна и обеспечивает качественную очистку. Одним из лучших производителей хороших и качественных инструментов для очистки жал считают фирму Goot.

    Губка для очистки жал Goot ST-70/75SP

    Очиститель жал Goot ST-40

    Лента-оплетка

    Лента-оплетка GOOT CP-25B

    Во время проведения ремонтных работ на платах всегда возникает необходимость удаления остатков припоя. С этой задачей отлично справляется лента-оплетка – плетеный медный провод, пропитанный слабоактивным флюсом. С ее помощью можно легко удалить остатки припоя с ювелирной точностью. Одновременно значительно уменьшается риск перегрева самой платы и впаянных на ней компонентов. Во время выбора ленты-оплетки, стоит обращать внимание на ширину. Чаще всего используется ленты шириной 1,5-2 мм. И снова можно выделить производителя Goot — ленты-оплетки этого производителя считают лучшими.

    Ручной инструмент

    Стриппер для снятия изоляции

    Автоматические клещи Pro’sKit 8PK-371D

    Зачистка проводов от изоляции – неотъемлемая часть процесса пайки. Для этого, как правило, используют всё, что под руку попадется: собственные зубы, канцелярский или обычный нож, кусачки. Но, чтобы зачистить провод качественно, не повредив жилы, нужен стриппер. Бывают разные модели стрипперов, но лучший среди них – Pro’sKit 8PK-371D. Эта модель автоматически подстраивается под диаметр сечения провода. Также им можно обжать и обрезать провода. Стриппер – это, безусловно, незаменимый инструмент в арсенале каждого мастера.

    Набор вспомогательных инструментов для пайки

    Набор инструментов для пайки Pro’sKit 1PK-3616

    Во время паяльных работ часто возникает необходимость подправить что-то непосредственно в зоне пайки. Голыми руками это не сделать, пинцет тоже не всегда подходит. В таком случае, на помощь придут специализированные наборы вспомогательных инструментов, такие как, например, Pro’sKit 1PK-3616. Этот набор содержит разного типа гайки, скребки, держатели и зажимы, созданные для упрощения процесса пайки – начиная от очистки плат от остатков флюса и заканчивая снятием микросхем и чипов.

    Набор пинцетов

    Набор металлических пинцетов Pro’sKit 808-389

    Работать только одним обычным прямым пинцетом не всегда удобно. Для пайки и работы с мелкими деталями иногда нужен пинцет с загнутым носиком или же пинцет обратного действия. Поэтому набор разных пинцетов всегда должен быть в арсенале каждого мастера по ремонту электроники. Хороший вариант набора – Pro’sKit 808-389, купить который можно в нашем онлайн-магазине.

    Также в нашем ассортименте доступны антистатические пинцеты из углеродной стали. Они имеют практическое применение во время работы с электроникой, чувствительной к статическому напряжению.

    А для монтажа и демонтажа микросхем больше подойдут вакуумные пинцеты.

    Набор пинцетов Pro’sKit 908-T301

    Вакуумный пинцет Pro’sKit 1PK-122

    Измерительное оборудование

    USB-микроскоп

    Цифровой USB-микроскоп Supereyes B008

    В процессе ремонта современной электроники вам обязательно придется столкнуться с пайком мелких деталей, которые сложно рассмотреть невооруженным глазом. В таком случае удобно использовать USB-микроскопы.

    Их кратности увеличения и качества изображения будет достаточно для пайки. Более того, в сравнении с обычными оптическими микроскопами, они намного доступнее по цене. Для примера рассмотрим модель Supereyes B008. Модели этой ценовой категории выделяются такими преимуществами:

    • плавная регулировка кратности;
    • встроенная подсветка;
    • возможность записи фото и видео.

    Также в комплект микроскопа входит удобный штатив. Подробнее ознакомится с принципом использования такого микроскопа для паяльных работ можно в видеообзоре ниже.

    Блок питания

    Лабораторные блоки питания имеют практическое применение в ремонте и диагностике электронных устройств. С их помощью можно обеспечить питание материнской платы, например, мобильного телефона, без использования аккумулятора. А благодаря регулировке тока и напряжения, спектр их использования в ремонте разного рода девайсов очень широкий. Большинство ремонтных и паяльных работ можно выполнить с помощью лабораторного блока питания напряжением до 30 Вт и током до 5 А, например, UNI-T UTP3315TFL.

    Лабораторный блок питания UNI-T UTP3315TFL

    Лабораторный блок питания UNI-T UTP3305

    Мультиметр

    Без мультиметра в ремонте и пайке электроники просто как без рук. Он поможет быстро проверить напряжение контрольных точек материнской платы или определить место разрыва цепи. Функционалом такого типа характеризуются даже самые доступные модели мультиметров. Если же вам необходимо универсальное устройство, при выборе мультиметра, обратите внимание на наличие таких функций:

    • измерение емкости;
    • измерение сопротивления;
    • измерение индуктивности;
    • тестирование диодов;
    • проверка транзисторов.

    Цифровой мультиметр UNI-T UTM 170A (UT70A)

    Цифровой мультиметр UNI-T UTM 158D (UT58D)

    В ассортименте нашего онлайн-магазина представлен широкий выбор мультиметров. Впрочем, непосредственно для мастеров по ремонту электроники хотелось бы выделить две модели: UNI-T UTM 158D (UT58D) и UNI-T UTM 170A (UT70A).

    Надеемся, эта статья поможет вам в выборе и покупке паяльного оборудования и аксессуаров. Ассортимент товаров для пайки нашего интернет-магазина достаточно большой и не ограничивается лишь 20 позициями. Поэтому если у вас возникнут дополнительные вопросы – обращайтесь в наш отдел технической поддержки! Мы всегда будем рады вам помочь!

    Нравятся наши статьи? Тогда вы точно зацените видео на эту тему!

    Команда Masteram

    Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

    Лучшие инструменты, оборудование и аксессуары для пайки Electronics Hub

    Пайка — это очень сложный процесс, используемый для соединения двух материалов без их сплавления. В отличие от сварки, он не плавит металлы. Вместо этого он плавит припой (присадочный материал) и соединяет два металла.

    Когда мы говорим о пайке, мы обычно имеем в виду в контексте электроники, где мы припаиваем электронные компоненты к печатной плате. Поскольку все компоненты крошечные, для эффективной пайки необходимо вооружиться нужным набором инструментов, приспособлений.

    Помимо электроники, мы также используем пайку в различных отраслях промышленности, таких как сантехника, ремонт автомобилей и изготовление ювелирных изделий. Вы не можете использовать один и тот же набор инструментов для всех приложений пайки.

    В зависимости от материалов, их химического состава и размеров необходимо подобрать нужный набор инструментов. Выбор также зависит от ваших навыков пайки.

    В приведенной ниже статье содержится полный список всех лучших инструментов, оборудования и принадлежностей, необходимых для паяльных работ.

    Outline

    Лучшее паяльное оборудование

    Ниже приведен полный список различного паяльного оборудования, доступного для ваших нужд,

    1. Паяльная станция

    все необходимые инструменты для пайки. Обычные инструменты включают паяльник, термофены и инструменты для удаления припоя. Паяльная станция обычно используется для пайки чувствительных электронных компонентов, так как вы можете установить точную температуру паяльного жала.

    Вы должны включить паяльную станцию ​​в розетку и установить самую низкую температуру. Шаг за шагом вы должны увеличивать температуру, пока припой не расплавится.

    2. Паяльник

    Паяльник — это основное паяльное оборудование, имеющее форму ручки. Это используется новичками для самостоятельной пайки, таких как пайка печатных плат и других электронных компонентов. Сначала нагрейте кончик утюга, включив устройство. После нагрева поместите его на припой и расплавьте.

    Подробнее…

    3. Паяльник

    Паяльники имеют форму пистолета и работают от электричества. Паяльник использует припой на основе олова для пайки медных проводов или выполнения других электрических соединений. Вы должны подключить его к розетке и нажать на курок, чтобы нагреть припой.

    Обычно мы используем эти паяльные пистолеты, когда работаем с более толстыми проводами. Поскольку эти инструменты не являются точными, мы не рекомендуем их для ежедневной пайки электронных компонентов.

    4. Демонтажная станция

    Демонтажная станция использует горячий воздух или вакуум для плавления и удаления излишков припоя после процесса пайки. Демонтажная станция использует шланг для направления воздуха от воздушного насоса. Шланг имеет насадку и нагревательный элемент на конце. Нагревательный элемент нагревает воздух, который плавит припой. После расплавления припой можно легко удалить.

    5. Паяльный карандаш

    Подобно паяльнику, паяльный карандаш используется для пайки небольших металлических элементов и электрических компонентов. Вы нагреваете припой с помощью нагревательного элемента, расположенного на конце паяльного карандаша. Паяльный карандаш имеет более тонкое острие, что помогает в детальных и микроскопических паяльных работах.

    6. Паяльник на бутане

    Паяльник на бутане представляет собой модифицированную версию обычного паяльника, работающего на бутане. Он быстро нагревается и может расплавить припой менее чем за 40 секунд. Кроме того, он также беспроводной и имеет широкий диапазон температур. Таким образом, вы можете использовать его для самых разных целей пайки и для пайки различных материалов.

    Лучшие инструменты для пайки

    Помимо оборудования, вам также потребуются определенные инструменты для выполнения пайки. Эти инструменты отвечают за подготовку материалов перед пайкой и очистку поверхности после процесса.

    Вот полный список инструментов, используемых в процессе пайки.

    1. Припой

    Припой — это наполнитель, который плавится и соединяет два материала. Эмпирическое правило заключается в том, что он должен иметь более низкую температуру плавления, чем соединяемые материалы. Только тогда припой расплавится первым и скрепит материалы. Припои бывают со свинцом и без него. В зависимости от материалов, которые вы паяете, вы должны выбрать припой с более низкой температурой плавления.

    2. Флюс для припоя

    Флюс для припоя представляет собой химическое вещество, которое используется для очистки поверхности соединяемых металлов. Можно паять без применения флюса. Но суставы могут быть не прочными и их легко сломать. Флюс удаляет оксиды, образовавшиеся на металлических поверхностях, и предотвращает дальнейшее окисление. Это укрепит места пайки.

    Флюс можно наносить руками или кистью. Но для массовых паяльных работ существуют различные методы нанесения флюса.

    3. Ручка с флюсом для пайки

    Ручка с флюсом для пайки используется для нанесения флюса на металлическую поверхность перед процессом пайки. Основным преимуществом использования флюсовой ручки является то, что вы можете наносить флюс только на участки, где собираетесь паять. Это особенно полезно при пайке печатных плат. Использовать флюсовую ручку довольно просто.

    Во-первых, вы должны нажать на кончик пера, чтобы насытить его поток. Затем прижмите наконечник к местам, где вы будете припаивать электронные компоненты, чтобы нанести припой.

    4. Соединители проводов под пайку

    Соединитель проводов под пайку имеет форму небольшой трубки и используется для соединения проводов. Разъем имеет припой на обоих концах. Когда вы нагреваете разъем с помощью зажигалки или небольшой тепловой пушки, припой плавится и течет через разъединенные провода. Когда припой затвердевает, он создает соединение между проводами.

    5. Жала для припоя

    Жало паяльника, которое нагревает и плавит припой, называется жалом для припоя. Как правило, он изготовлен из медного сердечника, так как медь является хорошим проводником тепла. Он покрыт железом или никелем. Наконечники припоя бывают разных форм, каждая форма больше подходит для определенного типа пайки.

    6. Фитиль для пайки

    Фитиль для пайки представляет собой инструмент для демонтажа припоя, который состоит из переплетенных медных проводов. Когда вы поместите наконечник фитиля для пайки и нагреете его, фитиль расплавит припой и впитает его. Как только часть паяльного фитиля будет покрыта припоем, вам придется удалить эту часть. Повторяйте процесс, пока не удалите весь припой.

    7. Паяльная паста

    Паяльная паста используется при сборке печатных плат для пайки электронных компонентов. Он сделан из мельчайших шариков припоя, скрепленных флюсом. Для нанесения паяльной пасты необходимо использовать трафарет или другие приемы. Паяльная паста наносится только на те участки, где требуется пайка.

    8. Присоска для припоя

    Также известная как демонтажный насос, она используется для удаления припоя с печатных плат. Некоторые демонтажные насосы поставляются с паяльником. Если нет, вы должны получить утюг отдельно и нагреть припой, прежде чем использовать этот насос для всасывания припоя.

    На одном конце насоса имеется груша. Вы должны сжать насос и поместить другой конец на припой. Теперь, когда вы отпустите лампочку, она будет сосать припой. Некоторые модели также поставляются с поршнем вместо груши. Нажатие и отпускание поршня всасывает припой.

    Принадлежности для пайки Best

    Помимо инструментов для пайки важную роль в обеспечении эффективной и безопасной пайки играют аксессуары.

    Ниже приведен полный список принадлежностей, которые вам понадобятся при пайке,

    1. Подогреватели для пайки

    При использовании термофенов для пайки вы столкнетесь с проблемой перегрева материалов. Перегрев повредит материалы. Кроме того, резкое повышение температуры приведет к тепловому удару. Чтобы этого избежать, необходимо использовать предпусковой подогреватель. Основная цель подогревателя — постепенно повышать температуру материалов.

    2. Руки-помощники при пайке

    Руки-помощники при пайке имеют похожие на руки муфты, которые могут удерживать провода во время пайки. Это позволяет создавать прецизионные соединения. Количество стрелок отличается от одной модели к другой. Большинство моделей поставляются с двумя стрелками, а некоторые могут иметь четыре. На эти руки также можно положить паяльник.

    3. Коврик для пайки

    Коврик для пайки термостойкий и защищает полы, стены, кабели и другие горючие материалы во время пайки. Коврики для пайки выдерживают температуру до 1250 градусов Цельсия. Коврик для пайки обычно используется при пайке медных труб в сантехнике. Но вы также можете использовать его для всех целей пайки.

    4. Лупа для пайки

    Лупа для пайки используется при пайке микроэлектроники. Микроэлектронная пайка требует высокого уровня точности, которая невозможна невооруженным глазом. Таким образом, вы должны использовать увеличительное стекло, чтобы четко видеть электронные части. Лупы поставляются с подставкой, чтобы вам не приходилось их держать. Они имеют диапазон увеличения от 2x до 10x в зависимости от модели.

    5. Поглотитель дыма

    Дым, выделяющийся при пайке, может быть очень токсичным. Особенно, если вы используете припой на основе свинца, паяльные пары могут нанести непоправимый вред здоровью. Чтобы обезопасить себя от вдыхания ядовитых паров, можно использовать поглотитель дыма.

    Поглотитель дыма поставляется с вентилятором и блоком фильтрации, который всасывает дым и фильтрует его. Их можно просто поставить на стол. Некоторые более крупные единицы хранятся на полу.

    6. Лента для пайки

    Ленты для пайки используются для скрепления металлических деталей во время пайки. Обладает высокой термостойкостью и препятствует передаче тепла другим частям металла. Ленты для пайки бывают шириной от 1/8 дюйма до 2 дюймов.

    7. Набор пинцетов

    Основное правило пайки – никогда не держать припой рукой. Вы всегда должны использовать пару пинцетов для удержания материалов. Если вы паяете материалы разного размера и толщины, вам следует приобрести набор пинцетов. Вы не можете использовать одну и ту же пару пинцетов для удержания материалов разного размера.

    8. Очиститель жала паяльника (латунная вата)

    После завершения пайки необходимо очистить жало паяльника, чтобы удалить припой и углеродный материал. Для этого можно использовать медную вату. Это разновидность химчистки, изготовленная из стружки мягкого металла и покрытая флюсом. Вы должны воткнуть железный наконечник в латунную вату несколько раз, чтобы очистить его.

    9. Подставка для пайки

    Подставка для пайки используется для безопасного хранения паяльных инструментов, когда они не используются. Самая распространенная подставка, с которой вы столкнетесь, — это подставка для паяльника. Это позволяет держать горячий паяльник подальше от рабочей зоны после использования. Это также облегчает чистку жала паяльника.

    10. Лудильщик паяльного жала

    Лужильщик паяльного жала изготовлен из мягкой кислоты и используется для предотвращения окисления жала паяльника, когда он не используется. Кроме того, вы также можете использовать его для удаления остатков после пайки. Вы должны вставить жало паяльника в олово, а затем протереть его влажной губкой или тканью. Это удалит остатки и предотвратит окисление наконечника.

    11. Кусачки

    Если вы паяете электрические провода, то вам обязательно нужно иметь в своем арсенале кусачки. Они легко обрезают провода и зачищают концы. Кроме того, они не стоят целое состояние.

    12. Тиски для пайки

    Если у вас есть помощники по пайке, то вы сможете справиться с большинством работ по пайке. Но иногда рука помощи может не оставаться стабильной. В таких ситуациях вы можете выбрать тиски для пайки. Выглядит как обычные тиски, но это уменьшенная версия. Эти мини-тиски могут очень крепко удерживать печатные платы, и вам не нужно беспокоиться о движениях, рывках или каких-либо проблемах со стабильностью.

    Помимо печатных плат, вы также можете использовать мини-тиски для удержания деталей из металла или дерева. PanaVise — популярный бренд паяльных тисков.

    Заключение

    Выбор инструментов для пайки зависит от ваших навыков пайки и типа материалов, которые необходимо спаять. Паяльник сослужит вам хорошую службу, если вы новичок. Но по мере того, как вы развиваете свою точность, вам, возможно, придется перейти на паяльную станцию.

    Кроме того, вам не нужны все инструменты для всех видов пайки. Например, при пайке микроэлектронных компонентов или других материалов очень малых размеров вам понадобится только увеличительное стекло.

    Тем не менее, вам необходимо убедиться, что у вас есть все аксессуары для обеспечения безопасности, чтобы обеспечить безопасность пайки.

    Если у вас все еще есть какие-либо сомнения или вопросы в выборе лучшего паяльного оборудования, сообщите нам об этом в разделе комментариев. Моя команда поможет вам. Вы также можете оставлять свои мысли и мнения в поле для комментариев.

    Недорогие инструменты для поверхностной пайки

    Введение:  Нетрудно потратить тысячи долларов на оборудование для пайки поверхностного монтажа. Хороший микроскоп и аппарат горячего воздуха с насадками для разных пакетов чипов сами по себе обойдутся в кругленькую сумму. К счастью, можно припаять практически любой компонент поверхностного монтажа, не тратя целое состояние. На этой странице представлены наши любимые недорогие инструменты и расходные материалы, начиная с предметов первой необходимости и заканчивая предметами роскоши.

    Bare Essentials:

    • флюс: ключ к поверхностной пайке. Флюс удаляет с металла оксиды, препятствующие связыванию припоя с ним, а также помогает распределять тепло. При обычной пайке порошковой проволокой весь необходимый флюс содержится в припое. Когда проволока касается горячего соединения, флюс вытекает, очищает соединение и предотвращает дальнейшее окисление. Однако при поверхностной пайке (приготовьтесь) часто припой плавится на утюге, а затем переносится на соединение. За это время флюс быстро выкипает и приходит в негодность, поэтому на соединение нужен дополнительный флюс. Если перенос припоя таким способом кажется сомнительным, следует иметь в виду, что общепринятый в промышленности процесс, называемый пайка волной припоя аналогична. Платы с флюсом медленно проходят над гигантской волной расплавленного припоя, который впитывается в соединения. Флюс бывает самых разных типов и аппликаторов. В нашем руководстве по сквозной пайке рассматриваются различные типы, их классификация в отрасли и необходимость очистки остатков. Подводя итог, мы рекомендуем использовать флюс на основе канифоли RMA (Rosin Mildly Activated) от Kester® (или любого другого, который действительно публикует спецификации по коррозионной активности остатков). Мы не  думаю, что очистка остатков необходима для этого типа флюса для некритичных применений, но в любом случае не стесняйтесь очищать — только обязательно делайте это вскоре после пайки, потому что остатки быстро затвердевают. Флюсы «без очистки» имеют очень низкий уровень активации и поэтому менее эффективны, чем активированные флюсы, но прекрасно работают на чистых деталях. Используйте неочищенный флюс, если вы создаете схемы для НАСА или страдаете паранойей по другим причинам (и чтобы утолить эту паранойю, обратите внимание, что многие в промышленности чистят нечистые флюсы). При использовании водорастворимого флюса остатки вызывают коррозию и должны быть удалены теплой водой.



      На приведенном выше рисунке показано несколько способов нанесения флюса: флаконы с иглами или кистями, флюсовая ручка и пастообразный флюс в шприце. Легче хранить флюс только там, где это необходимо, с помощью флюсового карандаша, чем с помощью бутылочек с иглами или кистями. Однако, если вам нужно добавить больше флюса поверх штифтов с мелким шагом, лучше использовать бутылки, так как перо может погнуть штифты. Липкость пастообразного флюса помогает удерживать компоненты на месте.

      • Резаки заподлицо
      • Метчик с крупной резьбой 3/8-16
      • Большие кусачки для проволоки 6 дюймов
      • Бессвинцовый припой Kester K100LD 0,02 1 унция
    • фитиль/оплетка для припоя:  Используется для удаления перемычек/замыканий между контактами. Одним из популярных методов является заливка выводов припоем, а затем впитывание излишков, но это сопряжено с риском — для получения дополнительной информации ознакомьтесь с нашим боковым руководством по поверхностному монтажу QFP. Подставка для паяльника
    • Припой : диаметр 0,015″ или 0,02″, размеры припоя с флюсовой сердцевиной мы предпочитаем. Мы включаем 63/37 (63% олова, 37% свинца) в наш стартовый набор, но 60/40 тоже работает. Некоторое время назад промышленность по производству печатных плат перешла на 63/37 с 60/40, потому что это было в некоторой степени более эффективно для массовой пайки микросхем поверхностного монтажа. Подробную информацию о различиях между припоями см. в разделе о припое из нашего руководства по пайке через отверстия. Короче говоря, 63/37 является эвтектическим, что означает, что он замерзает при одной температуре (как вода), тогда как 60/40 проходит через «пластичное» состояние, когда его части замерзают, а другие остаются жидкими. Это означает, что 63/37 замерзает немного быстрее, немного лучше течет и с меньшей вероятностью образует нарушенный шов. Помимо теории, мы не можем сказать большую разницу с ручной пайкой. Пища для размышлений: вода замерзает при одной температуре, но стакан воды снаружи замерзает внутрь — не все мгновенно.

      Основное решение, связанное с порошковым припоем, заключается в том, какой флюс использовать, и наши приведенные выше рекомендации применимы и здесь: используйте тип RMA или RA и «без очистки», если вы разрабатываете кардиостимуляторы. И обязательно очистить от остатков водорастворимого порошкового припоя.

      Некоторые рекомендуют для SMD пайки серебросодержащий (содержащий) припой. Доступен припой, содержащий 2% серебра, но изначально его добавляли, чтобы припой не растворял серебро в компонентах с серебряным покрытием. Хотя серебросодержащий припой может быть немного прочнее и иметь более высокую проводимость, эти различия крайне малы и, скорее всего, несущественны.

    • увеличение:  При хорошем освещении можно обойтись без увеличения для больших шагов (например, > 0,8 мм). Обычное увеличительное стекло с подсветкой на стреле всегда полезно, но оно дает только 2-3-кратное увеличение. 10X или более полезно при проверке компонентов с меньшим шагом на наличие достаточного количества припоя и коротких замыканий между контактами. Лупа — самый дешевый способ, но ее можно использовать только для осмотра после завершения пайки. Стереомикроскоп с зумом можно рассматривать во время процесса пайки, но они стоят более 400 долларов в подержанном виде и намного больше для новых оптических прицелов. Наши рекомендации по прицелу: получить 30-кратное увеличение, стереозум и максимально возможное «рабочее расстояние». Рабочее расстояние — это расстояние между линзами и изделием — чем больше места для инструментов и рук, тем лучше. Руки помощи
    • паяльник и жало:  Во многом это зависит от личных предпочтений, но мы рекомендуем приобрести паяльную станцию ​​с регулируемой температурой мощностью не менее 50 Вт и жало в форме долота или отвертки 1/32″.
      • утюг/станция :

        рекомендуемая нами паяльная станция: Weller WES51 (50 Вт, с контролем температуры) или 4 поз. Винтовой зажим

        Небольшие соединения на компонентах для поверхностного монтажа не будут потреблять столько энергии, поэтому 15 Вт мощности будут работать, но если вам когда-нибудь понадобится припаять к большой заземляющей пластине, большому разъему или большому проводу, вы пожалеете, что у вас не было сила. Большинство ручных утюгов не регулируются по температуре, а это означает, что они постоянно сбрасывают свою номинальную мощность в виде тепла независимо от температуры наконечника. Станция с регулируемой температурой регулирует подачу тепла для поддержания постоянной температуры. Это полезно, потому что утюг будет давить сильнее, если вы паяете много соединений или крупных компонентов, в то время как нерегулируемый утюг остывает и нагревает соединения дольше. Рекомендуемая стандартная температура составляет 600-700 градусов по Фаренгейту для оловянно-свинцового припоя и 700-800 градусов по Фаренгейту для бессвинцового припоя. Наше видео для поверхностного монтажа было снято при температуре от 610 до 640 градусов по Фаренгейту.0003

        Что касается температуры жала, вот видео на YouTube, показывающее температуру жала различных утюгов RadioShack® во время пайки.

      • наконечник : Мы используем долотообразный наконечник 1/32″ даже на компонентах с шагом 0,5 мм. Наконечники меньшего размера не будут работать с методами, показанными в нашем видео SMD пайка 101, потому что припой трудно удерживать на самом конце жала. В наиболее популярном методе пайки поверхностного монтажа, называемом «пайка перетаскиванием», используется наконечник еще большего размера, удерживающий каплю припоя, которую затем можно перетаскивать по контактам. Некоторые названия наконечников для пайки волочением включают наконечники «копыто», «мини-волна» и «скос». Используем сторону наконечника стамески, как показано на видео. Комплект перемычек (350 шт.)

      Также существует множество других форм наконечников, используемых для распайки SMD, но мы не рекомендуем покупать разные наконечники для каждого чипа — просто используйте ChipQuik®, горячий воздух или сковороду.



      Короткое видео, демонстрирующее распайку SOIC с помощью специальной насадки для распайки.

    • ChipQuik®: По сути, это припой с низкой температурой плавления, который при нагревании остается в расплавленном состоянии достаточно долго для того, чтобы все штифты были отсоединены одновременно.

      , содержащий сплав, пастообразный флюс в шприце и спиртовые салфетки для очистки. Нажмите на ссылку, чтобы просмотреть 40-секундное демонстрационное видео.

    Горячий воздух: необходим для пайки/отпайки бесвыводных корпусов

    Некоторые микросхемы, такие как QFN (Quad Flat No-Lead), имеют соединения в нижней части микросхемы, которые нельзя припаять обычным утюгом. Если не считать платы SchmartBoard® или сверления отверстия в печатной плате, для нагрева соединений требуется горячий воздух (подойдет и сковорода или тостер — см. ниже).

    Перевернутая упаковка QFN (Quad Flat No-Lead) с нижними соединениями по периметру и радиатором посередине.

    Станция горячего воздуха от Madell и инструмент для тиснения. Мы также рекомендуем FM-радио Arduino Shield

    . Можно приобрести широкий ассортимент насадок, которые подходят практически к любому стилю упаковки, но нам повезло, что мы использовали только круглую насадку 3/16″ для всех чипов, кроме самых больших. На рисунке показана относительно недорогая станция горячего воздуха, в которой есть как регулятор температуры, так и регулятор расхода. На нем также изображено нечто, называемое инструментом для тиснения, которое обычно используется для создания декоративных рельефных рисунков чернил на приглашениях и других проектах декоративно-прикладного искусства. Удобно, что температура воздуха достаточно высока (низкие 600 F) для пайки поверхностным монтажом. Станция горячего воздуха поднимается примерно до 900 градусов по Фаренгейту (выше 800 градусов по Фаренгейту опасно), но для стандартного припоя на основе свинца (для бессвинцового припоя требуется немного более высокая температура) инструмент для тиснения выполняет свою работу, и вы не можете превзойти цену: 25 долларов. Обратите внимание, что стандартные тепловые пушки из хозяйственных магазинов имеют слишком большие сопла; обычно они тоже слишком горячие.

    Различные насадки для горячего воздуха

    • Предварительный нагреватель / нагревательная плита: Для плат с более крупными компонентами или отшлифованными местами большая часть тепла, подаваемого горячим воздухом, отводится от целевого компонента в окружающую плату. Это означает, что для нагрева целевой детали до температуры оплавления требуется больше времени и тепла, а это всегда увеличивает риск повреждения. Кроме того, большинство компонентов и паяльных паст имеют ограничения на скорость нагревания. Если одна область чипа или платы нагревается намного быстрее, чем другая, тепловое расширение может деформировать платы или разрушить чипы. Используйте предварительный нагреватель или нагревательную пластину. Подняв общую температуру платы до 212-250 градусов по Фаренгейту, потребуется меньше тепла от высокотемпературного инструмента с горячим воздухом, и тепловой удар будет намного менее серьезным. Madell и Zephyr продают довольно недорогие предварительные нагреватели, но Mr. Coffee® за 7 долларов хорошо подходит для небольших односторонних плат. Вам понадобится держатель печатной платы, если вы используете один из подогревателей горячего воздуха.

      Можно ли обойтись без него? Возможно, но имейте в виду, что термическое повреждение может сократить срок службы вашей платы, а не просто убить ее немедленно. Предварительный нагрев еще более важен для BGA, так как их тепловые профили гораздо более критичны.

    Держатель печатной платы, предварительный нагреватель и нагреватель Mr. Coffee

    Другой способ использовать безвыводные микросхемы (или если вы хотите запустить небольшое количество плат) — использовать паяльную пасту и тостер или сковороду.

    Небольшие тостеры можно использовать для оплавления паяльной пасты

    Паяльная паста нескольких различных марок

    • паяльная паста:  Состоит из крошечных шариков припоя, плавающих в гелеобразном флюсе. После того, как паста нанесена на контактные площадки, чипы помещаются сверху, а плата «оплавляется» (паста плавится) в тостере или горячим воздухом. Пасту можно наносить с помощью показанных шприцев или с помощью скребка и трафарета. Для трафаретов попробуйте StencilsUnlimited.com. Пасту в шприцах можно приобрести у ChipQuik, Zephyrtronics, SMTSolderPaste.com и многих других. Обратите внимание, что паста в шприцах обычно содержит немного меньше металла, чтобы облегчить ее протекание через маленькие иглы. Возьмите пасту в банке, если вы используете трафарет. Основной выбор сделать между пастой без очистки или водорастворимой пастой. Мы рекомендуем не чистить, если только у вас нет оснований полагать, что ваши компоненты плохо поддаются пайке, т. е. старые и, возможно, подверглись коррозии. Остатки водорастворимой пасты вызывают коррозию, поэтому обязательно смывайте их теплой водой. Имейте в виду, что некоторые дистрибьюторы требуют доставки в течение 2 дней или быстрее, поскольку срок службы пасты вне холодильника сокращается. Если у вас есть шприц, вам, скорее всего, придется купить и иглу, и поршень. Игла № 22 — хорошая отправная точка, и вы всегда можете нанести более толстый шарик пасты, просто выдавливая больше.

    Паяльная паста под 30-кратным увеличением

    Некоторые второстепенные предметы, которые желательно иметь:

    • 4-40 Метчик с крупной резьбой и сверло № 43 :  Если вы хотите удалить остатки флюса, используйте кислотную щетку с спирт ИПА. Обязательно протрите остатки безворсовой салфеткой (например, салфетками Kim), а не просто перемещайте их по доске.
    • Инструмент для снятия заусенцев  Нажав на верхнюю часть, небольшое количество спирта накачивается в чашку, не давая остатку испариться.
    • Губка с отверстием:  Цельная полоса посередине дает вам край, чтобы протереть наконечник утюга, а также место, куда может попасть использованный припой, чтобы вы не пытались очистить жало от старого мусора.
    • карандаш для индикации температуры:  Отметки на нем постоянно меняют цвет при достижении определенной температуры и полезны, если вы используете тостер без каких-либо термопар для наблюдения за температурой. Однако нам повезло просто наблюдать, как припой плавится. В любом случае, разные части платы достигнут температуры плавления в разное время из-за заземления и больших компонентов, которые поглощают тепло.
    • Зажим PanaVise Junior :  В качестве альтернативы губке он содержит мягкие металлические завитки, покрытые флюсом, которые очищают кончик, не подвергая его тепловому удару. Это может помочь продлить срок службы наконечника.
    • 10-24 Метчик с крупной резьбой :  Меньшая версия популярного PanaVise имеет слоты для крепления печатных плат и намного более устойчива, чем «руки помощи».
    • Датчики касания Softpot :  Эта компания производит целую линейку макетных плат для компонентов поверхностного монтажа, включая все, от резисторов до QFP с малым шагом, от QFN до BGA. Это умный продукт, в котором для выравнивания чипа используются небольшие желоба, предварительно заполненные припоем. Чтобы припаять, вы просто подталкиваете припой к каждому контакту маленьким железным наконечником.
    • исправление ошибок:  Ручка с токопроводящими чернилами позволяет просто рисовать дорожки на доске. Другой вариант — использовать тонкую проволоку (например, проволочную обмотку калибра 30) для перемычки над ошибками или приподнятыми контактными площадками. Их называют «зелеными проводами», потому что изначально производители использовали провода зеленого цвета, чтобы они гармонировали с зеленой печатной платой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
