In Pipe | Провод нагревателя труб

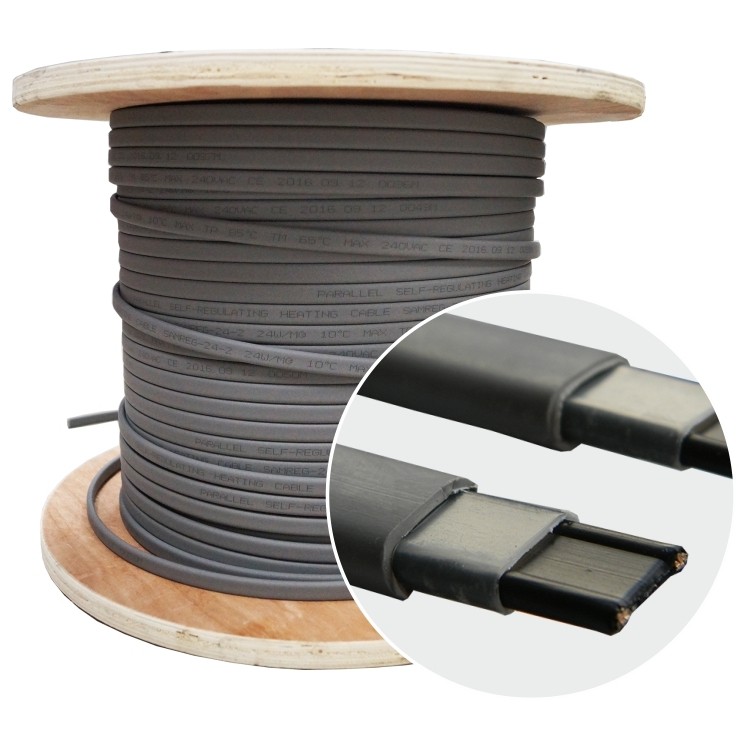

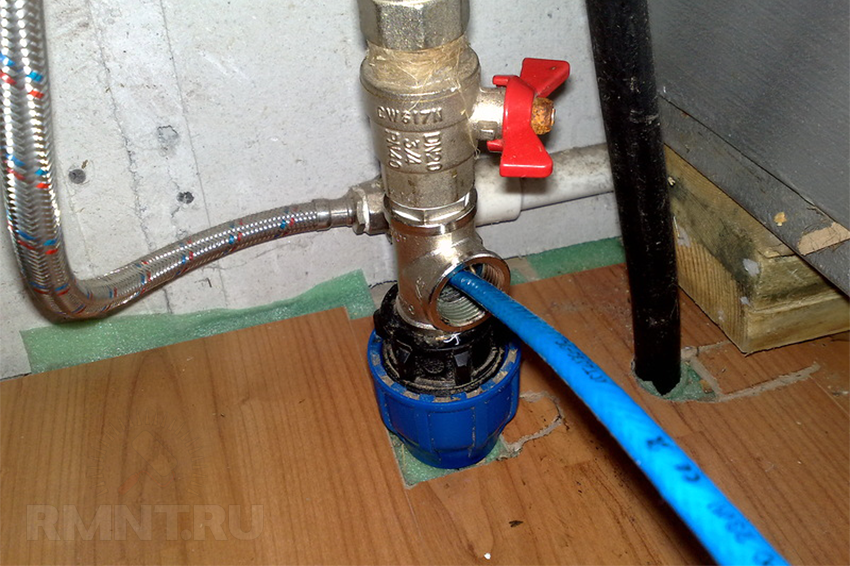

Саморегулирующаяся система нагревательных кабелей Retro-Line поставляется заранее определенной длины со всеми необходимыми компонентами для полной готовой к работе системы. Retro-Line — это безопасное и надежное решение для защиты от внутреннего замерзания многих различных трубопроводов для жидкости. Это включает, но не ограничивается: подачу воды в жилые дома из колодцев, озер, рек, от здания к зданию и линии нагнетания отстойника, а также трубы для слива воды под давлением или большого объема, которые могут состоять как из металлических, так и из неметаллических материалов.Для полиэтиленовых труб Retro-Line поставляется с компрессионным фитингом для легкого подсоединения к трубе. Retro-Line также можно заказать с переходником с наружной резьбой, чтобы обеспечить простое соединение с другими типами и размерами труб, такими как ABS, PVC, PEX, медь, оцинковка и сталь.

Retro-Line может использоваться в качестве системы защиты от замерзания водопровода или в качестве предупредительной системы только в том случае, если для защиты от замерзания требуется защита трубопровода от замерзания. Даже в тех случаях, когда трубы должны оставаться сухими в течение коротких или продолжительных периодов времени, например, в линиях водоотливных насосов, Retro-Line не представляет опасности перегрева или плавления трубы.Благодаря этому Retro-Line подходит для всех труб, даже для пластиковых, которые не всегда содержат жидкости.

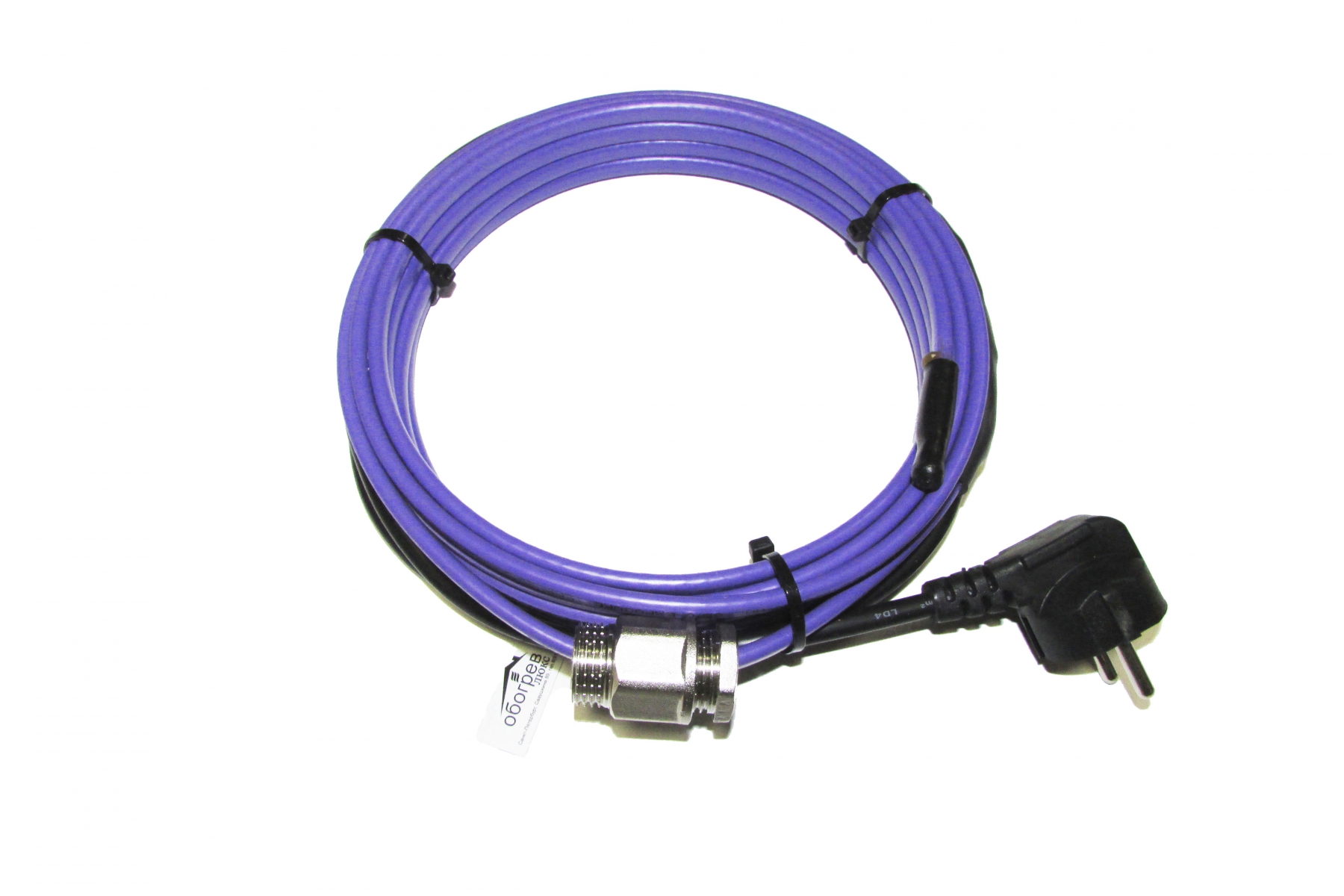

Система внутритрубных нагревательных кабелей Retro-Line сконструирована с использованием высококачественных промышленных нагревательных кабелей, которые отличаются прочностью и гибкостью, что упрощает их установку даже в устройствах большой длины. Системы защиты от замерзания для коротких труб Retro-Line можно просто вставить в трубу, в то время как более длинные системы, возможно, потребуется протянуть с помощью рыболовной ленты, веревки или небольшой веревки. Системы Retro-Line 40 футов.(12 м) и более поставляются на раздаточной катушке, чтобы защитить термокабель и фитинги от механических повреждений, в то время как продукт просто вставляется в трубу. Довольно часто системы поднимаются на расстояние до 150 футов (46 м). Еще одним преимуществом долговечности термокабеля является то, что нижний конец кабеля не нужно закреплять, поскольку он никогда не будет двигаться или скользить вверх по трубе с потоком воды. Эта особенность чрезвычайно важна, так как она обеспечивает полную работоспособность теплового кабеля. Систему можно легко снять и заменить, если в ней возникнет необходимость.Все работы по установке могут быть выполнены в точке входа трубы без необходимости доступа к дальнему концу в большинстве приложений.

В отличие от традиционной тепловой ленты для труб, Retro-Line использует самую передовую технологию торцевого уплотнения, что делает его самым надежным внутренним нагревательным кабелем на рынке. Retro-Line подходит для установки внутри систем питьевого водоснабжения с давлением воды 75 фунтов на квадратный дюйм или меньше. Для систем с более высоким давлением см. CARAPACE, RETRO-FM или обратитесь в компанию Heat-Line и поговорите со специалистом по применению о наших превосходных альтернативах трубчатой ​​тепловой ленте.

Retro-Line использует уникальные передовые характеристики саморегулирующихся электрических нагревательных кабелей. В отличие от обычной трубчатой ​​тепловой ленты, система Retro-Line может эффективно увеличивать выход тепла и энергии в каждую точку, микроскопически по всей ее холодной длине, и одновременно снижать выход тепла и энергии в теплые точки. Вам никогда не придется беспокоиться о перегреве нагревательного кабеля для труб Retro-Line, что может привести к расплавлению и возгоранию из-за технологии саморегулирующегося нагревательного кабеля для труб.Retro-Line дает вам уверенность в надежной защите от замерзания без риска. Он стал незаменимым продуктом для домовладельцев, инженеров и специалистов по обслуживанию зданий, обеспечивая безопасную и надежную защиту от замерзания в большинстве приложений.

Важной особенностью и сертификатом продуктов нагревательных кабелей Retro-Line, которые иногда упускают из виду при исследовании и покупке внутреннего нагревательного кабеля, является то, что система Retro-Line сертифицирована NSF / ANSI 61 для питьевой воды.Это означает, что система Retro-Line соответствует всем необходимым критериям воздействия на здоровье, установленным NSF для продуктов, которые являются частью системы питьевого водоснабжения.

Для дальнейшего повышения энергоэффективности вашей системы защиты водопровода Retro-Line от замерзания рекомендуется добавить теплоизоляцию и термостат. Дополнительная теплоизоляция снижает потери тепла из нагретых водопроводных труб, а термостат позволяет регулировать рабочий цикл вашей системы Retro-Line в зависимости от температуры трубы.Сочетание обоих аксессуаров может повысить энергоэффективность на 80%.

Для канализационных труб без давления, а также больших водопропускных труб и дренажей см. Retro-DWS.
Для систем принудительной подачи сточных вод и труб большого диаметра для подачи питьевой воды см. Retro-FM.
Для приложений, также требующих полиэтиленовых водопроводных труб, см. CARAPACE.
Для труб для подачи воды под высоким или постоянным давлением см. CARAPACE.

Retro-Line — это система внутреннего обогрева, обеспечивающая надежную защиту от замерзания.Примеры включают, но не ограничиваются:

• Водоснабжение озер и рек
• Водоснабжение колодцев, включая выкопанные, пробуренные и артезианские колодцы
• Водоснабжение от здания к зданию
• Отводные трубы дренажного насоса
• Коммерческие / промышленные объекты
• Большой дренаж
• Подходит для струйных и погружных насосов
• Безопасен для использования с металлическими и неметаллическими трубами

Подходящие типы труб для Retro-Line включают, но не ограничиваются:

• Полиэтилен (ID и Контроль наружного диаметра)
• ABS
• PVC
• PEX
• Медь
• Оцинкованная
• Пластичная сталь

Retro-Line обеспечивает защиту от замерзания во многих из следующих мест:

• Дома, коттеджи, курорты и фермы
• Муниципальные дома и здания
• Горно-разведочные лагеря / заставы
• Торговые / промышленные объекты

Retro-Line — это уникальный высококачественный продукт, который можно адаптировать для различных специализированных приложений, не перечисленных выше. Если вы чувствуете, что у вас есть специальное или уникальное применение для Retro-Line, пожалуйста, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продукции.

Особые соображения:

Особые соображения следует сделать, если труба содержит какие-либо фитинги, через которые должен проходить нагревательный кабель. Нагревательный кабель не предназначен для вставки и проталкивания каких-либо угловых фитингов с углом 90 градусов. Если у вас есть какие-либо резкие фитинги, которые поворачиваются на 90 градусов или более, их необходимо заменить трубой, чтобы образовались широкие изгибы, которые позволят пройти нагревательному кабелю.Если в трубе есть прямые муфты, греющий кабель должен пройти через них. Однако рекомендуется обнажить эти фитинги и проверить изнутри, чтобы убедиться в отсутствии неровностей или заусенцев, которые потенциально могут повредить нагревательный кабель во время установки. Любая текущая арматура может быть заменена на одобренную Heat-Line арматуру Philmac, если пригодность существующей арматуры вызывает беспокойство. Если у вас есть вопросы или опасения по поводу текущей арматуры, обратитесь в компанию Heat-Line и поговорите с техническим специалистом, который поможет определить пригодность и варианты.

Поскольку Retro-Line представляет собой кабель для внутреннего нагревания, перед заказом системы следует обратить особое внимание на его применение. Длину системы Retro-Line можно отрегулировать, если она слишком велика, однако важно отметить, что нельзя добавить дополнительный нагревательный кабель, если исходная система слишком короткая. Пожалуйста, смотрите вкладку СОВЕТЫ ПО ИЗМЕРЕНИЯМ для получения важной информации.

Рекомендации по измерению / заказу Retro-Line

Всегда измеряйте перед заказом, не предполагайте и не оценивайте требуемую длину.

• Retro-Line — это усовершенствованная внутренняя саморегулирующаяся кабельная система обогрева, готовая и поставляемая на заводе в готовом к работе виде, предварительно определенной длины, указанной во время заказа.
• Системы Retro-Line оцениваются в стандартной длине с шагом 5 футов (1,5 м) до 100 футов (30 м), затем с шагом 10 футов (3 м) от 100 футов до 550 футов (30 м x 168 м). ).

Важные примечания:

• Систему Retro-Line нельзя удлинить. Если потребуется более длинная система, потребуется полностью новая система.
• Систему Retro-Line невозможно сократить на стройплощадке. Если требуется более короткая система, ее можно отправить обратно в Heat-Line для укорочения или укоротить на стройплощадке, следуя инструкциям по извлечению. Перед тем, как продолжить, всегда обращайтесь в компанию Heat-Line за указаниями.
• В то время как большинство систем Retro-Line производятся стандартной длины, можно также заказать специальные длины любого размера в пределах максимально допустимых длин. Например, если 18ft. (5.5 м) требовалась для применения в пробуренной скважине, вместо покупки системы 20 футов (6 м) можно было разместить специальный заказ на точную длину 18 футов (5,5 м).
• Важно помнить, что при измерении необходимо обеспечить защиту от замерзания на всем участке водопровода или линии водоотливного насоса, который может замерзнуть. Например, в доме у озера или в коттедже лучше всего иметь Retro-Line, защищающую трубу изнутри дома до необходимой глубины воды в озере.
• Особым преимуществом Retro-Line, которое часто упускают из виду, является тот факт, что целые системы трубопроводов могут быть предварительно установлены и адаптированы к размеру до определения длины Retro-Line. Примером такой гибкости может быть: покупка и установка 200 футов трубы до места забора или насоса в глубине озера. После этого можно измерить необходимую длину ретро-линии и установить ее для защиты трубы от замерзания до точки под льдом озера рядом с береговой линией. Другими словами, 200 футов.длины трубы может быть установлена, в то время как только 100 футов требует защиты от замерзания.

Озеро / река

• При установке на озере и / или реке система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) в озере при минимальной общей глубине воды 6 футов (2 м) при НИЗКОЙ отметке воды, когда ожидается толщина поверхностного льда 3-4 фута (1-1,25 м). Общая требуемая глубина воды может уменьшаться или увеличиваться в зависимости от глубины льда.

Приложения для скважин

• При использовании пробуренной скважины нагреватель может проходить по всей длине трубы, но не может войти в безамбарный адаптер, иначе он может получить повреждения. Если переходник без ямы находится выше уровня земли, Heat-Line предлагает установить колодезную плитку вокруг стальной оболочки колодца и засыпать землей. Есть и другие методы защиты этих приложений; проконсультируйтесь с Heat-Line по поводу конкретных требований к применению.
• При использовании пробуренной или вырытой скважины система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) на обсадной трубе скважины.При использовании пробуренных скважин система Retro-Line будет заканчиваться на краю обсадной трубы пробуренной скважины незадолго до [2-3 дюймов (51-76 мм)] переходника для безамбарного режима на устье скважины.
• Обратите внимание, что в зависимости от типа и размера фитинга, заказанного с Retro-Line, нагревательный кабель может быть немного короче, чем было заказано. Например, 20 футов (6,09 м) Retro-Line с тройником диаметром 1 дюйм будет измерять только 19 футов 4 дюйма (5,89 м) от конца тройника. Это связано с тем, что в корпус водопроводного тройника входит 8 дюймов нагревательного кабеля.
  Надземные трубы
• В приложениях, где трубы будут находиться в атмосфере (открытом воздухе), проложены на каменистой местности или под зданиями, необходима изоляция для поддержания тепла внутри трубы и обеспечения энергоэффективности и надежности.
• В приложениях, где существующая проблемная труба для подачи питьевой воды открыта и находится над землей, самый простой метод измерения — это использование внешнего измерительного устройства, такого как рулетка и / или гибкая линейка.
• В некоторых приложениях, где видна номенклатура (надпись) на открытой трубе, на трубе будут отмечены приращения измерения. Вы можете использовать эти отметки приращения, чтобы найти общее расстояние между двумя точками, тем самым обеспечивая необходимую длину ретро-линии.
  Прокладываемые под землей трубы
• В случаях, когда существующая проблемная труба для подачи питьевой воды заглублена, полезно измерить изнутри необходимую длину нагревательного кабеля с помощью электрической ленты или водопроводной ленты.

Размер / тип трубы

• Важно не только правильно измерить длину Retro-Line, но также определить размер и тип трубы.Retro-Line поставляется с водопроводной арматурой для подключения к вашей системе водоснабжения. Если во время заказа предоставлена ​​неверная информация о трубе и размере, вы не сможете подключить систему Retro-Line к своей трубе.

Как и во всех случаях, если вы не знакомы или неудобны с измерением и / или установкой продукта Heat-Line, проконсультируйтесь напрямую со специалистом по применению Heat-Line или обратитесь к квалифицированному местному торговому представителю.

A — Retro-Line — это система, одобренная cCSAus и NSF / ANSI 61 для внутреннего обогрева труб подачи питьевой воды и линий водоотливных насосов.Retro-DWS разработан для безопасной и одобренной установки внутри негерметичных септических труб и / или в крупных водостоках, где требуется механическая защита нагревателя.

A — Retro-Line — это система, одобренная cCSAus и NSF / ANSI 61 для внутреннего обогрева трубопроводов питьевой воды небольшого диаметра и линий отстойных насосов. Retro-FM разработан для безопасной и одобренной установки внутри напорных канализационных труб и водопроводных труб большого диаметра.Система Retro-FM также сертифицирована cCSAus и NSF / ANSI 61 и обычно рекомендуется для труб с питьевой водой диаметром 2 дюйма и более.

A — Система внутренних нагревательных кабелей Retro-Line разработана с учетом минимального воздействия на поток воды по трубе, если таковое имеется. Было показано, что в обычных системах водоснабжения система Retro-Line не дает какого-либо измеримого эффекта.

А — №Подобно другим внутренним нагревательным кабелям, Retro-Line не имеет сертификатов для установки внутри септических труб, так как в них могут присутствовать газы метана. Для септических труб Heat-Line разработала Retro-DWS для септических труб без давления и Retro-FM для септических труб под давлением.

A — Если в трубе есть прямые муфты, нагревательный кабель должен пройти.Однако рекомендуется обнажить эти фитинги и проверить изнутри, чтобы убедиться в отсутствии неровностей или заусенцев, которые потенциально могут повредить оболочку нагревательного кабеля. Любая текущая арматура может быть заменена на одобренную Heat-Line арматуру Philmac, если пригодность существующей арматуры вызывает беспокойство.

A — Нет. Нагревательный кабель не предназначен для изгиба вокруг любых угловых фитингов на 90 или 45 градусов.Если у вас есть крутые угловые фитинги, их необходимо заменить трубой, чтобы образовались широкие изгибы, позволяющие пройти греющему кабелю.

A — Да. Нагревательный кабель сконструирован таким образом, чтобы его путь проходил через трубу. Пока водопроводная труба делает широкие изгибы без необходимости использования крутой соединительной муфты на 90 или 45 градусов, устройство Retro-Line будет проходить.

A — Система Retro-Line нередко вставляется и проталкивается в трубу на расстояние до 150 футов.(45,5 м). В некоторых случаях опытные торговцы сообщали, что вставляли устройства Retro-Line большей длины без использования шнурка или рыбы водопроводчиков.

A — Длина нагревательного кабеля Retro-Line, которая потребуется, может меняться от области применения к области применения. В большинстве случаев вся длина трубы защищена, чтобы предотвратить возможное замерзание трубы в дальнейшем. Чтобы определить требуемую общую длину, перейдите на вкладку КАК ИЗМЕРЯТЬ или обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции.

Q — Что мне делать, если у меня есть дополнительный нагревательный кабель Retro-Line?

A — Следует проявлять осторожность при определении необходимой длины изделия, однако, если требуемая длина меньше, чем было заказано, обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции для получения подробной информации о процедуре уменьшения длины нагревательного кабеля в трубе. . НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Q — Можно ли разрезать Retro-Line, если он слишком длинный?

A — Нет. Система Retro-Line, производимая Heat-Line, представляет собой предварительно собранную усовершенствованную саморегулирующуюся систему нагревательного кабеля с заводской заделкой, которая не предназначена для подключения на месте и / или подгонки по длине.Обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции для получения подробной информации о процедуре уменьшения длины нагревательного кабеля внутри трубы. НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

A — Нет. Система Retro-Line, производимая компанией Heat-Line, представляет собой предварительно собранную саморегулирующуюся систему нагревательных кабелей, которая включает в себя запатентованную концевую заделку с торцевым уплотнением. Таким образом, система Retro-Line не может быть соединена или изменена в полевых условиях. Если требуется большая длина Retro-Line, вы можете приобрести одно непрерывное изделие соответствующей длины и / или переместить второй источник питания и установить дополнительную систему Retro-Line для выполнения необходимой защиты от замерзания. НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ или СИЛОВОЙ ВЫВОД

Q- Существует ли максимальная длина нагревательных кабельных систем Retro-Line?

A — Да. Максимальная длина цепи Retro-Line, допустимая для цепи 120 В, составляет 220 футов (67 м) и 550 футов.(168м) в цепи 240 В.

Q — Где я могу купить систему нагревательных кабелей Retro-Line?

A — Система нагревательных кабелей Retro-Line, производимая Heat-Line, доступна напрямую через Heat-Line и / или у любого из наших дистрибьюторов продукции Heat-Line. Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, пожалуйста, свяжитесь с Heat-Line напрямую по нашему бесплатному телефону.

Q — Система на 240 В использует меньше энергии, чем система на 120 В?

A — Распространенное заблуждение состоит в том, что электроприбор на 240 В потребляет меньше энергии, чем электроприбор на 120 В.Потребляемая мощность измеряется в ваттах, а не в напряжении. Независимо от того, потребляете ли вы 500 Вт при 120 В или 500 Вт при 240 В, вы все равно потребляете 500 Вт энергии.

Q — Могу ли я (домовладелец) установить Retro-Line?

A -Heat-Line предоставляет надлежащие и простые в использовании инструкции по установке для всех наших продуктов и предлагает лучшую на рынке техническую поддержку. В результате домовладельцы могут устанавливать большинство систем тепловых линий, включая Retro-Line; однако Heat-Line обычно рекомендует, чтобы процесс установки завершил квалифицированный специалист.

Q — Сколько энергии потребляет Retro-Line?

A — Все системы бренда Heat-Line, включая Retro-Line, используют передовую технологию саморегулирующегося нагревательного кабеля Heat-Line, которая обеспечивает передачу энергии и тепла в холодные участки трубы и снижает выход энергии и тепла в эти области. которые теплые.Хотя общее количество потребляемой энергии зависит от множества факторов, вы можете быть уверены, что устанавливаете наиболее энергоэффективную систему нагревательных кабелей из имеющихся. Если вы хотите еще больше снизить потребление энергии, вы можете рассмотреть вопрос о добавлении термостата, таймера или другого устройства управления.

Q — Безопасно ли использование Retro-Line с пластиковыми трубами?

A — Система Retro-Line безопасна для использования со всеми металлическими и неметаллическими трубами. Усовершенствованная технология саморегулирования, используемая в продукте Retro-Line, делает его безопасным для использования с пластиковыми трубами даже в сухом состоянии, поскольку он никогда не может перегреться и повредить трубу.

Q — Поставляется ли Retro-Line с термостатом?

A — Термостат не входит в комплект Retro-Line, поскольку он не требуется для правильной и безопасной работы; однако термостат можно приобрести как дополнительную принадлежность. В зависимости от системных приложений или там, где предпочтительна автоматическая работа, можно использовать термостат для включения и выключения системы, чтобы помочь сберечь электроэнергию или увеличить рабочий цикл системы. В сочетании с изоляционными термостатами можно значительно повысить энергоэффективность.

Q — Должен ли я использовать изоляцию с системой Retro-Line?

A — При использовании системы Retro-Line настоятельно рекомендуется изоляция, особенно если установка находится над землей в окружающем воздухе. Изоляция помогает снизить общие тепловые потери и, следовательно, уменьшить количество энергии, которое должен потреблять нагревательный кабель Retro-Line. Если труба уже заглублена, нет необходимости выкапывать и обнажать трубу для нанесения изоляции.

Q — Какой тип изоляции следует использовать с системой Retro-Line?

A — Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для окружающей среды, в которой она будет установлена. Обычно нагревательные кабели Retro-Line используют в качестве изоляции с помощью полиэтиленовых изоляционных муфт с закрытыми порами.

Q — Блок отключается, когда не требуется?

A — No. Саморегулирующиеся нагревательные кабельные системы Retro-Line увеличивают тепловую мощность при холоде, но, что более важно, уменьшают тепловую мощность при нагревании. В результате продукты марки Heat-Line очень энергоэффективны в работе, но не отключаются полностью, так как они могут простаивать только до минимального уровня.Чтобы полностью отключить систему, ее необходимо отключить от сети или установить с термостатом. Системы марки Heat-Line следует отключать от сети или отключать, когда они не требуются (летние месяцы), и ежегодно проверять их перед использованием.

Q — Если отключится питание, нужно ли мне перезагружать устройство?

A — Изделия Heat-Line, включая Retro-Line, предназначены для повторного включения при подаче питания на устройство. После повторного включения система Retro-Line имеет возможность увеличить свою мощность, чтобы немедленно начать разморозку любой секции трубы, которая замерзла или была близка к замерзанию во время отключения электроэнергии.Во многих случаях размораживание трубы может занять не более часа.

Q — Для чего нужен индикатор GFCI на моделях Retro-Line?

A — Световой индикатор, расположенный на устройстве GFCI, входящем в комплект поставки всех систем Retro-Line модели GFC, подтверждает, что питание подается на устройство GFCI и что GFCI пропускает питание к устройству с нагревательным кабелем.

Тепловая лента для водопровода | Тепловая пленка для труб

Paladin имеет сертификат cCSAus, который соответствует и превышает стандарты Северной Америки.Paladin — единственная известная на рынке тепловая пленка для труб, которая имеет сертификаты для непосредственного захоронения в земле и для влажных помещений, что делает ее пригодной для установки в самых разных областях, как никогда раньше.

Paladin использует уникальные передовые характеристики саморегулирующейся технологии проводов нагревателя труб. Созданный по технологии саморегулирующегося теплового кабеля, Paladin может эффективно увеличивать выход тепла и энергии в холодные участки по его длине и одновременно снижать выход тепла и энергии в теплые участки.Вам никогда не придется беспокоиться о перегреве системы подогрева труб Paladin, что может привести к расплавлению и возгоранию из-за технологии саморегулирующихся проводов нагревателя труб. Paladin дает вам уверенность в надежности надежной защиты труб от замерзания без риска. Он стал незаменимым продуктом для фермеров и управляющих коровниками, обеспечивая безопасную и надежную защиту от замерзания в коровниках и конюшнях.

Для дальнейшего повышения энергоэффективности термоизоляции Paladin для трубной системы рекомендуется добавить теплоизоляцию и термостат.Дополнительная теплоизоляция снижает потери тепла, а термостат позволяет вам регулировать рабочий цикл вашей системы Paladin в зависимости от температуры внешней трубы. Оба аксессуара вместе могут повысить энергоэффективность на 80%.

Paladin — это система внешнего обогрева и обертывания труб, предназначенная для обеспечения надежной защиты металлических и неметаллических труб от замерзания. Примеры включают, но не ограничиваются:

• Существующие линии водоснабжения, подлежащие замораживанию
• Линии водоснабжения малого диаметра
• Трубы и шланги большого диаметра
• Все металлические и неметаллические трубы и стоки
• Канализация, септика и дренажные системы. сточные трубы
• Большинство металлических и неметаллических резервуаров

Поскольку Paladin также одобрен для использования во влажных помещениях, его также можно использовать внутри помещений, не находящихся под давлением и не предназначенных для питья.Примеры включают, но не ограничиваются:

• Дренажные трубы и водопропускные трубы
• Водосточные желоба и водосточные трубы

Паладин можно найти во многих из следующих мест, обеспечивающих защиту от замерзания:

• Дома у озера и коттеджи
• Ферма, сельское хозяйство
• Коммерческое, промышленное
• Строительные площадки
• Кемпинги и жилые дома
• Горнодобывающая промышленность и разведка
• И многое другое

Поскольку Paladin является высококачественным продуктом, его установка отличается от традиционных тепловых лент. Другие тепловые ленты и тепловые ленты для складских помещений должны располагаться по спирали или скатываться вокруг труб, чтобы подводить достаточное количество тепла к неизолированным трубам, что приводит к очень высокому потреблению энергии. С Paladin тепловая пленка для труб просто накладывается на трубу за один проход в большинстве приложений; уменьшение общей длины изделия на 60%. (см. Советы по измерению).

В сочетании с теплоизоляцией и термостатом количество необходимого тепла уменьшается; тем самым обеспечивая большую экономию энергии.

Paladin является наиболее универсальным продуктом Heat-Line, и поэтому он может использоваться во многих специализированных приложениях, включая обогрев почвы в сельском хозяйстве, обогрев металлических и неметаллических резервуаров, обогрев дверцы порога морозильной камеры и предотвращение образования льда в градирне. . Если вы чувствуете, что у вас есть специальное или уникальное приложение для Paladin, пожалуйста, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продуктам.

Одобрения

• Одобрено cCSAus (Канада и США) LR85446
• Сертифицировано для использования в Западной и Южной Канаде
• Тип установки A США
• Одобрено для непосредственного захоронения и влажных помещений

Электрические характеристики

• Саморегулирующийся / проводящий полимер
• Оболочка из термопластичного эластомера (TPE)
• Системы на 120 В — 5 Вт / фут.(15 Вт / м) при 10 ° C (50 ° F) максимальная длина 37 м (120 футов)
• Системы на 240 В — 5 Вт / фут. (15 Вт / м) при 50 ° F (10 ° C) максимальная длина 240 футов (73 м)
• Модели GFC на 120 В — шнур питания 4 фута (1,2 м) со съемным устройством прерывателя цепи замыкания на землю 27 мА
• Модели GFC на 240 В — шнур питания 6 футов (1,8 м) со съемным устройством прерывателя цепи замыкания на землю 27 мА
• Модели CS — 6 футов (1,8 м), шнур питания SJEOOW 12-14 AWG для прямого проводное соединение, GFCI должен быть установлен на месте

Другие спецификации

• Разработан для всех металлических и неметаллических трубопроводов всех размеров
• Номинальная толщина греющего кабеля Paladin 0. 25 дюймов (6,4 мм) / ширина 0,425 дюйма (10,8 мм)
• Одобрено для непосредственного захоронения в земле и для влажных помещений
• Подходит для температур воздействия до 150 ° F (65 ° C)
• Производство в Северной Америке
• Для более длинные системы до 540 футов (282 м) см. EXT5R Series

Рекомендации по измерению Paladin для трубы

Всегда измеряйте перед заказом, не предполагайте и не оценивайте требуемую длину.

-The Paladin for Pipe — это усовершенствованная внешняя саморегулирующаяся кабельная система, которая поставляется на заводе и поставляется готовой к работе до заранее определенной длины, указанной во время заказа.

-Paladin для трубопроводных систем оценивается и производится стандартной длины с шагом 10 футов (3 м) до 120 футов (36,5 м) при напряжении 120 вольт и с шагом 10 футов (3 м) от 10 футов до 240 футов (3–73 м) при напряжении 240 вольт.

Важные примечания

-Систему Паладина нельзя удлинить. Если требуется более длинная система, потребуется либо приобрести отдельный нагревательный кабель, чтобы компенсировать разницу, либо совершенно новую систему соответствующей длины.

-Систему Paladin невозможно сократить короче на стройплощадке.Если требуется более короткая система, ее можно сделать петлей на конце или закрутить обратно на трубу. В отличие от традиционной системы нагревательных лент, саморегулирующаяся система нагревательных кабелей Paladin может безопасно перекрывать друг друга.

— Учитывая, что Paladin для трубопроводных систем предоставляется с шагом 10 футов (3 м), разумно всегда округлять до ближайшей стандартной длины. Например, если требуется система нагревательного кабеля длиной 18 футов (5,5 м), округлите ее до 20 футов (6 м).

Внешние приложения

-При измерении длины, необходимой для системы проводов внешнего нагревателя трубы, необходимо следить за тем, чтобы заказанная длина была точной или длиннее, чем требуется. На месте нет возможности удлинить продукт Paladin for Pipe.

-Для получения наилучших результатов при расчете необходимой длины Paladin для трубы, которая требуется, вы должны собрать следующую информацию:

• Труба / тип / материал слива (ПВХ, медь, PEX, ABS, железная труба, оцинкованная). и т. д.)
• Диаметр трубы / слива
• Длина трубы / слива
• Количество клапанов и / или патрубков по длине трубы
• Тип и толщина изоляции, если применимо (Heat Line может рекомендовать варианты изоляции)
• Наименьшее наружная температура окружающей среды
• Захоронена ли труба или водосток или находится над землей?

-Определение длины теплового следа Паладина, необходимого для обычного внешнего обогрева металлических и неметаллических труб, не может быть проще, так как большинство труб 2 дюйма (51 мм) или меньше в диаметре требует только одного (прямого) следа Паладина по длине трубы.

-Для труб, имеющих патрубки и / или клапаны, вам потребуется добавить не менее 2,5 футов (0,75 м) дополнительной проволоки для обогрева трубы на каждый клапан или патрубок.

— Для специальных применений и / или труб диаметром более 2 дюймов (51 мм) обратитесь в компанию Heat-Line и поговорите со специалистом по применению, чтобы определить точные требования.

Внутреннее применение

-Хотя система обертывания труб с подогревом Paladin предназначена для внешнего обогрева металлических и неметаллических труб малого и большого диаметра, она также может быть установлена ​​внутри самотечных дренажных систем грунтовых вод, учитывая ее влажное расположение одобрение.

— Определение длины нагревательной проволоки Paladin, необходимой для внутреннего обогрева металлических и неметаллических водостоков, не может быть проще, поскольку цель состоит в том, чтобы создать путь или канал для талой воды внутри большего водостока.

-Обычная одинарная (прямая) внутренняя длина Паладина — это все, что обычно требуется в водостоке. В приложениях, где выпускное отверстие слива открыто, Heat-Line рекомендует сделать двойной обратный или двойной след на последних 2-5 футах (0,6 м — 1.5 м) водостока.

Паладин считается имеющимся на складе предметом наиболее распространенной длины, готовым к отправке. Для индивидуальных заказов или заказов, отсутствующих на складе, Paladin обычно может быть отправлен в течение 1-3 дней с момента заказа. Пожалуйста, позвоните, чтобы узнать о наличии и времени выполнения заказа.

• Готовый саморегулирующийся нагревательный кабель заданной длины заводской готовности

• 120V GFC модели : 4 фута.Кабель питания (1,2 м) со съемным устройством прерывателя цепи замыкания на землю 27 мА

• Модели GFC на 240 В : кабель питания 1,8 м (1,8 м) со съемным устройством прерывателя цепи замыкания на землю 27 мА

• Модели CS : шнур питания SJEOOW длиной 6 футов (1,8 м), 12–14 AWG для прямого проводного подключения, GFCI должен быть установлен на месте

• Кол-во 2, 6 дюймов (15 см) полиэтиленовые ограждения для кабеля

• 8.Кабельные стяжки 5 дюймов (21,5 см)

• Четкая, краткая документация по установке и поддержке

НОМЕР ДЕТАЛИ	ОПИСАНИЕ
HLA-120
GFA-STAT	Проводной термостат 120/240 В с GFCI (CS)
TIMER-120P		TIMER-240P	Вставной таймер 240 В (GFC)
TIMER-CS	Жесткий таймер 120/240 В (CS)
MA-10	120/240 В GFCI / ELCI )
ИНСУЛ-1.00	Изоляционная муфта для трубы с внутренним диаметром 1 дюйм (внутренний диаметр 1 5/8 дюйма, длина 6 футов)
INSUL-1. 25	Изоляционная муфта для трубы с внутренним диаметром 1 1/4 дюйма (внутренний диаметр 1 7/8 дюйма, 6 футов). футов)
INSUL-2.00	Изоляционная муфта для трубы с внутренним диаметром 2 дюйма (2 5/8 дюйма, длина 6 футов)
INSUL-3.00	Изоляционная муфта для трубы с внутренним диаметром 3 дюйма (3 1 / 2 дюйма, длина 6 футов)
INSUL-4.00	Изоляционная муфта для трубы с внутренним диаметром 4 дюйма (внутренний диаметр 4 1/2 дюйма, длина 6 футов)
HLP-TAPE	Лента для изоляционных рукавов (100 футов)
INSUL-FOIL	Изоляция из алюминиевой пузырьковой фольги (шириной 16 дюймов, продается на ножках)
INSUL-TAPE	Всепогодная лента из алюминиевой фольги (150 футов)
PLD -CG	Защитные кожухи / защитные устройства для кабелей (упаковка по 4, 6 в каждой)
ГАРАНТИЯ	Увеличенный 10-летний лимит d гарантия

Q — В чем разница между сериями Paladin и EXT-R?
A — Нет никаких механических или физических различий между группами продуктов серий Paladin и EXT-R.Тем не менее, система Paladin имеет дополнительное обозначение сертификации, которого нет у EXT-R, что делает продукт Paladin сертифицированным для использования в системах защиты от обледенения крыш и водостоков.

Q — Безопасно ли использовать Paladin на пластиковых трубах?
А — Да. Система Paladin одобрена для использования на всех металлических и неметаллических трубах. Усовершенствованная технология саморегулирования, используемая в продукте Paladin, делает его безопасным для пластиковых труб даже в сухом состоянии, поскольку он никогда не может перегреться и повредить трубы.

Q — Можно ли похоронить Паладина?
А — Да. Система Paladin (вместе с EXT-R и EXT-T) сертифицирована как для непосредственного захоронения, так и для влажных мест, что делает нагревательный кабель и запатентованную концевую заделку полностью безопасными для захоронения.

Q — Можно ли использовать Paladin только для трассировки труб снаружи?
A — Нет. Paladin изначально предназначался для установки на внешней стороне труб, однако, благодаря специальному разрешению на использование во влажных условиях, его можно размещать внутри негерметичных, непитьевых труб, таких как водостоки.

Q — Должен ли я закручивать систему Paladin по спирали вокруг трубы или просто идти прямо вдоль трубы?
A — Поскольку Paladin обладает исключительными свойствами теплопередачи, его можно просто двигать прямо по трубе без необходимости наклонять или вращать нагреватель по спирали. Эта уникальная способность означает, что общая длина требуемого нагревательного кабеля значительно сокращается, что снижает общие эксплуатационные расходы.

Q — Поставляется ли Паладин с термостатом?
A — Термостат не входит в комплект поставки Paladin, так как он не требуется для правильной и безопасной работы; однако термостат можно приобрести как дополнительную принадлежность.В зависимости от системных приложений или там, где предпочтительна автоматическая работа, можно использовать термостат для включения и выключения системы, чтобы помочь сберечь электроэнергию или увеличить рабочий цикл системы. В сочетании с изоляционными термостатами можно значительно повысить энергоэффективность.

Q — Могу ли я (домовладелец) установить Paladin?
A — Heat-Line предоставляет правильные и простые в использовании инструкции по установке всех наших продуктов и предлагает лучшую техническую поддержку на рынке. В результате большинство систем Heat-Line, включая Paladin, могут быть установлены домовладельцами; однако Heat-Line обычно рекомендует, чтобы процесс установки завершил квалифицированный специалист.

Q — Что мне делать, если у меня есть дополнительный нагревательный кабель Paladin?
A — Если у вас есть дополнительный нагреватель, вы можете замкнуть его петлей обратно в трубу или сконцентрировать больше нагревательного кабеля в более открытых участках трубы.При необходимости нагревательный кабель может безопасно перекрываться, поскольку он саморегулируется и не перегревается.

Q — Блок отключается, когда не требуется?
A — Нет. Саморегулирующиеся нагревательные кабельные системы Paladin увеличивают тепловую мощность при холоде, но, что более важно, уменьшают тепловую мощность при нагревании. В результате продукты марки Heat-Line очень энергоэффективны в работе, но не отключаются полностью, так как они могут простаивать только до минимального уровня. Чтобы полностью отключить систему, ее необходимо отключить от сети или установить с термостатом.Системы марки Heat-Line следует отключать от сети или отключать, когда они не требуются (летние месяцы), и ежегодно проверять их перед использованием.

Q — Система на 240 В использует меньше энергии, чем система на 120 В?
A — Нет — Энергоэффективность не имеет ничего общего с указанным напряжением. Мы платим за энергию в ваттах, а не в вольтах. Несколько лет назад термин «более эффективный» применялся к системам на 240 вольт, потому что вы можете увеличить нагрузку или силу тока в цепи на 240 вольт. К сожалению, термин «более эффективный» каким-то образом был неправильно истолкован как означающий «более энергоэффективный», что не соответствует действительности.

Q — Если отключится питание, нужно ли мне перезагружать устройство?
A — Продукты Heat-Line, включая Paladin, предназначены для повторного включения при подаче питания на устройство. После повторного включения система Paladin имеет возможность увеличить свою мощность, чтобы немедленно начать размораживание любой секции трубы, которая замерзла или была близка к замерзанию во время отключения электроэнергии. Во многих случаях размораживание трубы может занять не более часа.

Q — Сколько энергии потребляет Паладин?
A — Все системы бренда Heat-Line, включая Paladin, используют передовую технологию саморегулирующихся нагревательных кабелей Heat-Line, которая обеспечивает передачу энергии и тепла в холодные области трубы и снижает выход энергии и тепла в теплые области. .Хотя общее количество потребляемой энергии зависит от множества факторов, вы можете быть уверены, что устанавливаете наиболее энергоэффективную систему нагревательных кабелей из имеющихся. Если вы хотите еще больше снизить потребление энергии, вы можете рассмотреть вопрос о добавлении термостата, таймера или другого устройства управления.

Q- Существует ли максимальная длина систем нагревательных кабелей Paladin?
А — Да. Максимальная длина цепи Паладина, допустимая для цепи 120 В, составляет 120 футов.(37 м) или 240 футов (73 м) в цепи 240 В. Для приложений, требующих большей длины, см. EXT-R.

Q — Паладин какой длины мне понадобится?
A — Длина нагревательного кабеля Paladin, которая потребуется, может меняться от приложения к применению, так как это зависит от типа и размера трубы, количества изоляции, нанесенной на трубу после установки Paladin, и минимального количества наружных температура окружающей среды. В большинстве случаев диаметр трубы равен или меньше 2 дюймов.(51 мм) требуется только один проход Паладина для надлежащей защиты в таких холодных климатических условиях, как -40 ° F (-40 ° C) при надлежащей изоляции. Собрав необходимую информацию, включая тип трубы (металлический или неметаллический), диаметр трубы, длину трубы, самую низкую температуру наружного воздуха, количество клапанов или внешних патрубков и потенциальную толщину изоляции, вы воспользуетесь таблицей выбора длины Paladin или обратитесь в компанию Heat -Линия для прямой связи со специалистом по продукту.

Q — Можно ли отрезать Паладина до нужной длины, если он будет слишком длинным?
А — No. Система Paladin, производимая Heat-Line, представляет собой предварительно собранную усовершенствованную саморегулирующуюся кабельную систему с заводской заделкой, которая не предназначена для подключения в полевых условиях и / или подгонки по длине. Если у вас есть дополнительный нагреватель, вы можете закрепить его петлей вокруг трубы или сконцентрировать больше нагревательного кабеля на более открытых участках трубы.

Q — Моя система Паладина слишком короткая; могу я добавить небольшой раздел в конце? Если нет, что можно сделать?
A — Нет. Система Paladin, производимая Heat-Line, представляет собой предварительно собранную саморегулирующуюся кабельную систему, которая включает в себя запатентованную концевую заделку с торцевым уплотнением и эластомерную оболочку нагревательного кабеля, разработанную для использования в непосредственных захоронениях и во влажных помещениях.Таким образом, система Паладина не может быть объединена в полевых условиях. Если требуется большая длина Паладина, вы можете приобрести один непрерывный продукт соответствующей длины и / или переместить второй источник питания и установить дополнительную систему Паладина, чтобы завершить требуемую защиту от замерзания.

Q — Могу ли я установить систему Paladin на трубу внутри стены?
A — Нет. Не рекомендуется устанавливать систему нагревательных кабелей Paladin за стеной, поскольку это выводит изделие из строя и означает, что его нелегко осмотреть, если необходимо проверить изделие или трубопроводы.

Q — Какой тип изоляции я должен использовать с системой Paladin?
A — Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для окружающей среды, в которой она будет установлена. Обычным типом изоляции, применяемой с нагревательными кабелями Paladin, являются огнестойкие водонепроницаемые изоляционные рукава для труб из пенопласта. Вы также можете применить изоляцию из стекловолокна при условии, что она имеет надлежащую защиту от атмосферных воздействий в зависимости от окружающей среды.

Q — Где я могу купить систему нагревательных кабелей Paladin?
A — Система нагревательных кабелей Paladin, производимая Heat-Line, доступна напрямую через Heat-Line и / или у любого из наших дистрибьюторов продукции Heat-Line.Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, свяжитесь с Heat-Line напрямую по бесплатному телефону (800) 584-4944.

Q — Будет ли система Paladin работать с постоянным напряжением?
A — Нет. Система нагревательных кабелей Paladin предназначена для работы только с переменным напряжением. Для приложений 12 В или 24 В постоянного тока см. Компенсатор.

Какой трубопровод следует использовать для системы водяного отопления

A. Трубы из АБС-пластика

Трубы из акрилонитрилбутадиенстирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам.Они обычно используются в канализационных системах и системах дренажно-канализационных труб (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы долговечны, их не рекомендуется использовать при слишком сильном солнечном воздействии, поскольку они могут деформироваться под воздействием открытого света. Они также не устойчивы к хлорированным и ароматическим углеводородам.

B. Трубы ПВХ

Как и трубы из АБС-пластика, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей. Однако он менее прочен, так как должен быть более мягким и гибким, чем большинство пластиковых материалов.Они также устойчивы к разложению водой и могут использоваться как над, так и под землей.

C. Трубы PEX

PEX производятся из сшитого полиэтилена в основном для того, чтобы сделать материал более прочным. Затем этот материал проходит экструзию, которую вы можете использовать для различных целей. Сюда входят системы водяного охлаждения и отопления, системы трубопроводов зданий и водопроводы в жилых домах. PEX — это гибкий пластиковый материал, который идеально подходит как для холодного, так и для горячего водоснабжения.

D. Медные трубы

Медные трубы долгое время остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую подверженность утечкам, пригодность для вторичной переработки и устойчивость к перепадам температур. Огромные недостатки меди — это дороговизна и сложность установки.

E. Свинцовые трубы

Свинцовые трубы широко используются в промышленности благодаря своей гибкости, пластичности и коррозионной стойкости. Эти отрасли включают атомные электростанции, химические заводы, гидро- и гальваническую промышленность и производство бумаги.Из-за ряда проблем со здоровьем свинцовые трубы запрещены к использованию в жилых помещениях. Однако вы все равно можете использовать их для дренажных и вентиляционных систем.

F. Трубы из ковкого чугуна

Ковкий чугун также является одним из наиболее предпочтительных материалов для труб по ряду причин. Среди них — пластичность, долговечность и коррозионная стойкость. Трубы из высокопрочного чугуна широко используются в производстве химикатов, сточных вод и шламов.

G. Трубы стальные

Сталь, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов.Он известен своей прочностью, универсальностью, надежностью, простотой установки и обслуживания. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие. Главный недостаток стали — она ​​склонна к ржавчине, что означает, что обслуживание может быть дорогостоящим.

Трубы для отопления и водоснабжения — Paroc.com

Поскольку любые потери тепла в трубах горячей воды и водопровода представляют собой предотвратимые потери энергии, следует использовать эффективную теплоизоляцию.Котлы нагревают воду до нужной температуры, после чего ее транспортируют по трубам. Вам нужна теплоизоляция, чтобы поддерживать нужную температуру воды, пока она не достигнет места назначения.

Если температура теплой воды падает слишком сильно, повышается риск распространения болезней (например, лихорадки Понтиак или болезни легионеров) через теплую воду. Эти бактерии процветают при температуре 25–45 ° C, оптимальная — 35 ° C. Снизьте этот риск с помощью надлежащей изоляции и, таким образом, предотвратите достижение водой критической температуры.

Воспользуйтесь программой расчета PAROC Calculus Paroc, чтобы найти правильную толщину изоляции и решение, соответствующее вашим потребностям.

Защитите трубы холодной воды и комфортного охлаждения с помощью теплоизоляции и изоляции от конденсации.Теплоизоляция предотвращает передачу тепла от окружающей среды к трубам. Если питьевая вода в холодных трубах становится теплой, это может вызвать рост бактерий в воде. Достаточная теплоизоляция гарантирует, что вода в трубах с холодной водой остается холодной, а с другой стороны, предотвращает их замерзание.

Изоляция также предотвращает образование конденсата. Теплый воздух содержит влагу, которая конденсируется при встрече с холодной поверхностью. Изолируйте поверхность так, чтобы температура внешней поверхности изоляции была выше температуры точки росы окружающего воздуха.

При изоляции от конденсата важно, чтобы концы изоляции и все стыки между секциями труб были хорошо заклеены (см. Инструкции по установке). Со временем конденсат может повредить трубы, сократив срок их службы. Конденсат может вызвать повреждение и обесцвечивание потолка и пола. В худшем случае это может вызвать рост плесени на соседних конструкциях.

Изолируйте дренажные трубы и канализационные трубы внутри зданий от конденсации и, в зависимости от местных требований, также изолируйте от огня и звука в определенных областях.

Дополнительную информацию о решениях Paroc для труб и проходок через них можно получить у местного представителя Paroc.

Трубы ГВС для ГВС

В настоящее время в мире существует множество труб, но не все они предназначены для надлежащего обеспечения горячего водоснабжения. В доме или на производстве потребность в горячей воде так или иначе выходит на поверхность.Чтобы удовлетворить такую ​​потребность, необходимо тщательно выбирать трубы, потому что, как указывалось ранее; не все виды труб могут служить для приема жидкостей с высокой температурой как при низких, так и при высоких температурах;

Благодаря тщательным исследованиям и наблюдениям, PEX стал лучшим выбором для систем горячего водоснабжения в домашних условиях; его способность сохранять энергию и противостоять вредным воздействиям горячей воды, а также его дополнительные преимущества, заключающиеся в дешевизне и простоте установки, делают его сильным кандидатом при выборе труб для горячего водоснабжения.Труба pex 3/4 sharkbite U870W500 — это труба PEX, которая обладает всеми этими качествами, она довольно дешевая для своего размера от Amazon. Он покрывает изогнутую длину 500 футов, и, поскольку он не был лично рассмотрен, он все еще является абсолютным отличным предложением для своей цены на Amazon. Существует также популярное мнение, что трубки из полиэтилена безопаснее для здоровья.

более эффективны при использовании в обычных и умеренных водах, когда они подвергаются чрезмерному нагреванию; Трубы из ПВХ имеют тенденцию к короблению или молекулярному искажению.Стандарт ASTM рекомендует использовать ПВХ в приложениях, температура которых не превышает 140 градусов по Фаренгейту (60 градусов по Цельсию). Однако при постоянном воздействии чрезмерного тепла сжиженного газа ПВХ-материал будет постепенно размягчаться, а его соединения ослабнут, если он подвергнется воздействию температур, превышающих предписанные стандарты.

Теперь вы знаете, что для вашего горячего водоснабжения труба из ПВХ — абсолютно, не лучший выбор, особенно с учетом материала и преувеличения его негативного воздействия на здоровье и тому подобное.

Однако, если вы все еще заинтересованы или хотите сохранить или использовать трубы из ПВХ для вашей системы горячего водоснабжения, есть небольшая хитрость; приобретите трубы из ПВХ толщиной от 5 до 6 мм с внешним диаметром (они могут быть из ПВХ или других материалов) и используйте вместе резьбовые соединения, тефлоновую ленту и клей. Этого должно быть достаточно даже при использовании системы горячего водоснабжения, поскольку толщина ПВХ, скорее всего, сведет на нет эффект чрезмерного нагрева, а резьбовые соединения лучше удерживают соединения, чем при использовании только клея.При правильном обслуживании… она может прослужить вашей системе горячего водоснабжения довольно долгое время; Вообще говоря, вам может понадобиться водонагреватель с хорошей регулировкой.

Согласно стандартным меркам, в жилых или коммерческих помещениях система горячего водоснабжения строго зависит от количества / объема необходимой горячей воды. Трубы, которые будут использоваться для горячего водоснабжения, должны соответствовать трем конкретным пунктам или факторам, а именно:

• Отсутствие электролитической коррозии
• Подходит для предполагаемого давления и расхода воды
• Подходит для температуры воды, которой он будет подвергаться.

Подводя итог вышесказанному, следует иметь в виду, что трубы для горячей воды должны быть подходящими и устойчивыми к температуре и давлению воды, проходящей через них. Ниже представлены типы труб, идеально подходящих для горячего водоснабжения

1. Медные трубы
2. Трубы ХПВХ
3. Трубы из полибутилена (ПБ)
4. Трубы из случайного полипропилена (PP-R)
5. Трубы из сшитого полиэтилена (PEX).

Трубы из сшитого полиэтилена (PEX);
Трубы PEX — преимущественно одни из лучших труб, используемых в современном мире.Неудивительно, что он разработан для многоцелевого использования. Трубы PEX идеально подходят не только для холодного водоснабжения, но и для горячего водоснабжения. PEX представляет собой разновидность полиэтилена с поперечными связями, который преимущественно используется в системах трубопроводов зданий, системах водяного лучистого отопления и охлаждения, трубопроводах бытового водоснабжения и изоляции для электрических кабелей высокого напряжения. PEX представляет собой замену ПВХ (поливинилхлориду), ХПВХ (хлорированный поливинилхлорид) и медным трубам для использования в качестве бытовых водопроводных труб.

NB: Желательно, чтобы самый первый метр длины для горячего водоснабжения был медной трубой независимо от выбранного материала трубы.

Трубы медные ;
Медные трубы в основном используются для горячего, холодного водоснабжения и для линий хладагента в системах отопления, вентиляции и кондиционирования воздуха. Медные трубы могут применяться как для подземных, так и для наземных водопроводов, но могут быть подвержены влиянию определенных типов почвы. При использовании под землей рекомендуется направлять медную трубу.
Медные трубы бывают разных типов и толщины, которые известны как Тип M, L и K. Тип M — самый тонкий сорт меди.

Трубы ХПВХ;
Хлорированный поливинилхлорид (ХПВХ) — это гомополимерный ПВХ, который подвергался реакции хлорирования. Его применение обычно предназначено для использования в самых разных областях — от химических заводов и предприятий по переработке минералов до жилых домов.
Этот тип трубы, в отличие от ПВХ, может использоваться как для холодного, так и для горячего водоснабжения, а его стойкость делает ее пригодной для коммерческого и промышленного применения.ХПВХ рекомендован стандартами ASTM с максимальной температурой, превышающей 140 ° F, но остается ниже максимального рейтинга ХПВХ 200 ° F. ХПВХ имеет отличную изоляцию, которая помогает ему меньше образовывать конденсат и лучше поддерживать температуру как в горячем, так и в холодном состоянии. Приложения.

Трубы полибутиленовые (ПБ);
Трубы PB изготавливаются из полиолефина или насыщенного полимера с химической формулой (однако не следует путать с полибутеном).В конце 90-х трубы PB были стандартным типом сантехнических труб, которые устанавливали во многих домах. Благодаря своим особым свойствам трубы из ПБ в основном используются в напорных трубопроводах, водонагревателях, компаундировании и термоклее. Эти трубы обладают хорошей стойкостью к гидростатическому давлению, демонстрируя очень низкую ползучесть даже при воздействии повышенной температуры. Сантехнические и отопительные системы из труб PB используются в западном мире более 30 лет.

Трубы из произвольного полипропилена (PP-R);
PP-R трубы состоят из сополимеров полипропилена Random, которые предназначены для распределения холодного и горячего водоснабжения.PP-R также может использоваться для отопления труб в жилых и коммерческих зданиях, систем отопления, вентиляции и кондиционирования воздуха и сжатой изоляции. Согласно исследованиям, трубы PPR являются самым последним дополнением к рынку, заявив, что они имеют длительный срок службы около 50 лет и более даже в условиях низких и высоких температур, а также в условиях стрессового давления. Трубы
PPR являются хорошими термостойкими, даже если они подвергаются правилам длительного непрерывного рабочего давления; температура воды все еще может достигать 95 градусов по Цельсию (95 ° C).

ПРЕИМУЩЕСТВА ХПВХ ПЕРЕД ТРУБАМИ ПП-Р

Установка

Цементы на основе растворителей используются в фитингах трубопроводов из ХПВХ. Соединения, которые могут быть выполнены и завершены на месте сантехниками или любым человеком, имеющим базовые представления о сантехнике, с помощью обычных недорогих инструментов.В то время как трубопроводная арматура PP-R сужена до использования специального сварочного оборудования и нагрева, что приводит к высокому риску поражения электрическим током и ухудшению рабочей среды. Сварочные процессы не могут выполняться обычным водопроводчиком, для обеспечения надлежащего выравнивания стыков трубопроводов необходимо, чтобы все работали под рукой высококвалифицированных рабочих.

Устойчивость к хлору

Когда упоминается вода, следующий интерес представляет хлор. Почему? потому что воду необходимо обрабатывать для обеспечения безопасности использования.Процессы обработки основаны на хлорировании с использованием хлора и оксидов хлора, которые являются едкими химическими веществами, которые могут разъедать внутреннюю часть труб.
CPVC имеет большее преимущество, поскольку это хлорированный материал, который позволяет ему выдерживать и удерживать воздействие хлора в течение длительного периода времени. PP-R, с другой стороны, недостаточно устойчив к хлору, а это означает, что очень часто следы поступающего в него хлора будут разъедать стенки трубы. Это явление может привести к потере прочности на разрыв трубы PP-R или, скорее, к выходу из строя системы труб со временем.

Срок службы

из ХПВХ существуют уже более 50 лет, и многие из их начальных установок все еще работают без каких-либо прослеживаемых проблем. PP-R, который, как известно, появился недавно на рынке, он утверждает, что его ожидаемый срок службы составляет около 50 лет без каких-либо прослеживаемых установок, датированных достаточно далекой датой, чтобы подтвердить это заявление.

ПРЕИМУЩЕСТВА PEX НАД ТРУБАМИ PB

Благодаря ряду преимуществ, таких как гибкость и коррозионная стойкость.Пластиковые трубы широко заменили медь, когда дело доходит до трубопроводной системы дома. Тем не менее, все пластиковые трубы по-прежнему отличаются друг от друга из-за своих характеристик.
Принимая во внимание две пластиковые трубы: трубы из полибутилена (PB) и трубы из полиэтилена (PEX). Самое первое преимущество;

• PEX имеет трубы из полибутилена, которые более устойчивы к высоким давлениям и температурам. Следует учитывать устойчивость к высоким температурам; PEX — гораздо лучший вариант, чем PB, потому что температура воды в системах горячего водоснабжения может варьироваться.
• Вода, поступающая в наши дома, содержит определенное количество хлора, который используется для ее очистки по всему миру. Всегда стоит беспокоиться о коррозии, вызванной использованием хлора. Когда труба из полибутилена подвергается воздействию хлора в течение длительного периода времени, соединения, которые ее образуют, постепенно разрываются, делая трубу слабой и хрупкой, которая со временем разрушается из-за давления. Трубы PEX обладают большей устойчивостью к коррозии, что позволяет им служить намного дольше даже при высокой концентрации хлора.

Трубы из ПБ больше неприемлемы в некоторых частях мира из-за присущих им недостатков. Трубы PEX по-прежнему приемлемы во всем мире как для дома, так и для использования в других зданиях.

ПРЕИМУЩЕСТВА PEX ПЕРЕД ДРУГИМИ ТРУБАМИ

• Трубки PEX не требуют пайки или использования клея для фитингов, это устраняет риск опасности для здоровья, связанный с использованием сложных химикатов и припоев на основе свинца.
Трубка
• PEX экономит энергию лучше, чем медь, она не передает тепло так легко, как медь.
• Трубы PEX более устойчивы к давлению и температуре
• Высокая устойчивость к утечкам из отверстий или поломок благодаря своей гибкости и пластичности
• Более низкая стоимость установки, включая меньшее использование трубопроводной арматуры благодаря гибкости
• Может стыковаться с трубами из других материалов

Посмотрите это видео для получения дополнительной информации о трубах Pex

Предотвратить замерзание труб | Как избежать замерзания труб

На большей части территории страны зима приносит резкие перепады температур.Когда листья начинают опадать, начинается обратный отсчет до первого снега, и домовладельцы начинают зимовать свои дома.

Обмерзание и разрыв труб — обычное и дорогостоящее разочарование для многих людей. В холодную погоду разорванные трубы являются одной из самых распространенных причин материального ущерба, и ремонт, вызванный водой, может легко стоить 5000 долларов или больше.

Но есть меры, которые вы можете предпринять, чтобы предотвратить засорение льдом и замерзание труб, а также защитить свои системы водоснабжения.Хотя поддержание тепла в трубах зимой может немного увеличить ваши счета за отопление, временные неудобства стоит того, чтобы избежать неприятностей, связанных с разрывом водопровода.

Как замерзают трубы?

При понижении температуры вода начинает замерзать, и водопроводные трубы становятся особенно уязвимыми для замерзания. Но замерзшая труба — это больше, чем неудобство. Замерзшие водопроводные трубы подвержены риску разрыва, что приведет к серьезным утечкам и затоплению.

Когда вода замерзает, она расширяется.Тенденция к расширению объясняет, почему вы должны быть осторожны с тем, что кладете в морозильную камеру — некоторые предметы, такие как банки с газировкой, взорвутся, если оставить их в морозильной среде слишком долго. Тот же принцип применим и к водопроводным трубам. Если вода внутри замерзает, она расширяется, подвергая всю систему риску разрыва. Однако труба редко лопается там, где образовался лед — вместо этого, замерзшие части трубы создают давление «ниже по потоку» между краном и ледяной пробкой. Здесь труба лопается — обычно там, где вообще нет льда.

Холодный ветер также играет важную роль в замораживании труб. Если в неотапливаемых помещениях есть отверстия, трещины или отверстия, через которые поступает холодный наружный воздух, охлаждающий эффект часто ускоряет образование льда. Даже небольшие отверстия могут пропускать опасное количество холодного воздуха в конструкцию, например небольшие отверстия, через которые в комнату проникают телефонные, кабельные, интернет- или телевизионные линии.

Замерзшие трубы наблюдаются не только в северных регионах. Водные системы в южном климате подвергаются еще большему риску замерзания или разрыва труб — часто в теплом климате дома не проектируются с учетом отрицательных температур, а домовладельцы не знакомы с методами подготовки к зиме.Когда происходит похолодание, многие конструкции для теплой погоды оказываются неподготовленными, что приводит к заторам льда, разрыву труб и затоплению домов.

Трубы, расположенные в неотапливаемых внутренних помещениях, особенно подвержены обледенению, включая гаражи, чердаки и подвалы — на самом деле до 37 процентов всех замерзших повреждений труб происходит в подвалах. Даже трубопроводные системы, проходящие через шкафы или наружные стены, могут замерзнуть при правильных условиях.

Минимальная температура для предотвращения замерзания труб

Как правило, «порог предупреждения о температуре» для замерзания труб составляет около 20 градусов по Фаренгейту.Эта температура была определена исследователями из Совета строительных исследований Университета Иллинойса, которые определили, что неизолированные водопроводные трубы начинают замерзать, когда температура на улице падает до 20 градусов или ниже.

Однако это не жестко установленное правило. В зависимости от воздействия ветра и погодных условий трубы могут замерзнуть при температуре выше 20 градусов. Во внутренних помещениях, если трубы находятся рядом с трещинами или отверстиями, через которые поступает холодный воздух, они могут образовывать засоры льда, даже если они находятся в отапливаемом помещении.

Чтобы ваши трубы не замерзли и не лопнули, убедитесь, что они не подвергаются воздействию температур, приближающихся к пороговому значению 20 градусов.

Что делать, если замерзли трубы

Если ваши трубы замерзли, вы можете предпринять шаги, чтобы уменьшить потенциальный ущерб и помочь растопить лед, но не каждое похолодание означает замерзание и засорение труб. Посмотрите на эти признаки, чтобы проверить, действительно ли ваша система водоснабжения замерзла:

• Замерзшие трубы: Если часть вашей трубопроводной системы обнажена, проверьте, не образовался ли иней на поверхности.Если да, скорее всего, ваша трубка замерзла.
• Необычные запахи: Странные и пахучие запахи, исходящие из канализации или крана, могут указывать на замерзшую трубу. Если ваши трубы забиты льдом, запахам некуда будет бежать, кроме как в сторону вашего дома.
• Нет воды: Одним из наиболее очевидных признаков замерзания трубы является отсутствие проточной воды. Если вы открываете кран и ничего не выходит или выходит только небольшая струйка воды, это, вероятно, указывает на то, что в трубе есть ледяной блок.

После того, как вы определили, что ваши трубы замерзли, вы можете предпринять шаги по их размораживанию. Однако будьте осторожны, пытаясь разморозить трубы — если одна из них лопнет, их оттаивание может вызвать наводнение. Для сломанных труб, лучший курс действий, чтобы отключить воду в главном запорного клапана и проконсультироваться с опытным сантехником. Они могут решить проблему до того, как весенние температуры разморозят трубы и затопят ваш дом.

Если ваши трубы не порваны, вы можете предпринять следующие шаги, чтобы разморозить их и восстановить водопровод в вашем доме:

1. Сначала откройте кран.Когда ледяная пробка в вашей трубе начнет таять, вы хотите, чтобы вода могла течь по трубе. Проточная вода поможет растопить остатки льда.
2. Подайте тепло на замерзшую часть трубы. Если у вас есть доступ к той части трубы, на которой есть лед, вы можете начать его размораживать, приложив тепло. Оберните электрическую грелку вокруг участка трубы или воспользуйтесь переносным обогревателем или электрическим феном.
3. Продолжайте нагревать до полного восстановления давления воды.Проверьте все остальные краны в своем доме, чтобы увидеть, нет ли на других трубах признаков замерзания — если одна труба замерзла, вероятно, что и другие.

Если вы не можете найти замерзший участок трубы, обратитесь за помощью к лицензированному сантехнику.

10 советов по предотвращению замерзания труб зимой

Трубы легко замерзают в холодную зиму. К счастью, их так же легко защитить от низких температур. Вот 10 способов уберечь трубы от замерзания даже во время рекордного похолодания.

1. Изолировать трубы

Лучший способ предохранить трубы от замерзания — это приобрести специально разработанную изоляцию для труб.

Изоляция труб часто стоит недорого, и это небольшие вложения по сравнению с затратами на ремонт прорвавшейся водопроводной трубы. При изоляции вашей системы водоснабжения обратите особое внимание на трубы в неотапливаемых внутренних помещениях вашего дома, таких как чердак, гараж или подвал.

Наиболее распространенные виды изоляции для труб изготавливаются из стекловолокна, полиэтилена или пенопласта.Если вас ожидает холодная погода и вам нужна аварийная изоляция, вы можете использовать изоленту и ватную газету в качестве временного решения.

2. Держать двери гаража закрытыми

Один из способов уберечь трубы от замерзания — держать двери гаража закрытыми. Это особенно важно, если водопровод проходит через гараж — чаще всего в гаражах много гладкого бетона, который сохраняет пространство в холоде. Помещение достаточно холодное, но не пропускает больше холодного воздуха, что снизит общую температуру в гараже.Если дверь гаража случайно оставлена ​​открытой, все линии водоснабжения становятся уязвимыми для отрицательных температур, а это уже ожидаемая катастрофа.

3. Открытые шкафы

Периодически открывайте шкафчики в ванной и на кухне, чтобы теплый воздух циркулировал вокруг сантехники. Нагретый воздух поможет предотвратить закупорку льда и повышение давления в трубах. Если вы ожидаете особенно холодную ночь, открывайте шкафы перед сном, чтобы ваши трубы оставались чистыми и теплыми, несмотря на отрицательные температуры.

Если в вашем доме есть маленькие дети или любопытные домашние животные, обязательно удалите из шкафов всю бытовую химию или токсичные чистящие средства, прежде чем оставлять их открытыми.

4. Дайте стечь кранам

Один из способов уберечь трубы от замерзания — оставить кран открытым.

Необязательно включать все смесители в доме. Во-первых, определите, какие из них питаются по открытым трубам. Сузив круг, оставьте эти несколько кранов включенными в особенно суровую погоду.Проточная вода, даже небольшая струйка, несет больше внутренней энергии, чем стоячая вода. Из-за трения, создаваемого постоянным движением, движущаяся вода выделяет небольшое количество тепла, и ее труднее заморозить, чем стоять. Просто оставив открытыми несколько кранов, движение поможет предотвратить образование ледяных пробок в вашей сантехнике.

Даже больше, чем небольшое количество трения и тепла, производимого движущейся водой, работающий кран снижает давление в холодных трубах. Это поможет уберечь трубы от разрыва, даже если вода внутри замерзнет.Если открыты обе линии с горячей и холодной водой, оставьте обе слегка открытыми, чтобы давление не повышалось в одном, а не в другом.

5. Поддерживайте постоянство термостата

Один из лучших способов предотвратить засорение льда — поддерживать на термостате одну и ту же температуру днем ​​и ночью. В то время как многие домовладельцы склонны понижать температуру своих термостатов в вечернее время, чтобы сэкономить на счетах за отопление, такая стратегия в конечном итоге может иметь неприятные последствия — лопнувшая труба стоит гораздо дороже, чем немного более высокий счет.

Вместо этого постарайтесь, чтобы настройки термостата были как можно более постоянными в течение дня и ночи. Поскольку постоянная температура поможет защитить трубы от льда, избегайте резких изменений окружающей среды в вашем доме.

6. Заделать трещины и отверстия

Перед зимой осмотрите свой дом на предмет дыр, трещин или проемов, чтобы сквозняки не заморозили систему водоснабжения.

Осмотрите окна и дверные рамы на предмет трещин и проверьте отверстия для кабелей в стенах и полах, например отверстия для телевизора, Wi-Fi или кабельных проводов.Закройте все проемы вокруг подоконников, где ваш дом стоит на фундаменте. Заделайте трещины или отверстия непосредственно вокруг трубопровода как на внешних, так и на внутренних стенах. Это помогает удерживать теплый воздух и не только предотвращает закупорку льда, но и повышает изоляцию вашего дома.

7. Оставить тепло

Если вы планируете уехать из дома зимой, не выключайте обогреватель, пока вас не будет дома.

Включение отопления в пустом доме может показаться нелогичным.Но хотя более низкая температура может снизить ваш счет за отопление, это может означать катастрофу, если резко снизятся температуры, а ваши трубы замерзнут и лопнут.

Это не означает, что вам нужно поддерживать в доме обычную теплоту — любая температура 55 градусов и выше подходит для обеспечения безопасности ваших труб.

8. Открытые межкомнатные двери

Еще один способ поддерживать постоянную температуру в доме — держать все внутренние двери открытыми.

Трубы часто располагаются в кухонных шкафах и ванных комнатах, часто в центральных помещениях вашего дома.Однако даже эти трубы уязвимы для замерзания — до некоторой степени в большинстве домов тепло распределяется по всей конструкции неравномерно.

Чтобы тепло равномерно и равномерно распределялось по дому, держите внутренние двери открытыми. Это способствует циркуляции воздуха для перемещения теплого воздуха из комнаты в комнату и является полезной стратегией во время похолодания.

9. Заделать рабочие места

Если ваша зима будет особенно суровой, вам, вероятно, придется временно прикрыть все вентилируемые места для прогулок в доме.

Покрытие проходов может уменьшить количество холодного воздуха, окружающего ваши трубы. Чтобы закрыть свободное пространство, используйте куски пенопласта, обрезанные по размеру вентиляционных отверстий. Закрепите их изолентой, и вы получите эффективное и недорогое решение для холодных зимних ночей.

10. Используйте нагревательную ленту

Для легкодоступных трубопроводных систем можно наклеить электрическую нагревательную ленту непосредственно на трубу, чтобы помочь ей удерживать тепло. Это может быть особенно полезно для труб в неотапливаемых или открытых местах, например, на холодных чердаках или в подвалах.

Есть два различных типа нагревательной ленты, которые вы можете использовать: самоконтроль и ручной. Первый тип нагревательной ленты имеет датчик и включается и выключается сам по себе, когда обнаруживает, что трубе требуется больше тепла. Нагревательная лента ручного типа требует, чтобы вы вставляли ее в розетку всякий раз, когда необходимо тепло, и отключали ее, когда труба нагревается.

Как и любая нагревательная система, электрическая нагревательная лента может быть опасной. Обязательно следуйте инструкциям производителя и процедурам безопасности при применении к вашим трубопроводным системам.

Обратитесь к специалистам по сантехнике David Leroy для ремонта разрывов труб

Даже если вы подготовите свои трубы к зиме, резкое похолодание может привести к замерзанию и лопанию любой трубы. Хотя вы надеетесь, что утечку можно легко устранить, чаще всего разрыв водяной системы приводит к серьезным и дорогостоящим повреждениям.

Когда вам нужна немедленная помощь, вам нужен кто-то, кому вы можете доверять. Компания David Leroy Plumbing, Inc. обслуживает сообщество более 20 лет, и мы стали одним из самых надежных сантехников в регионе.Наша команда лицензированных и обученных технических специалистов нацелена на предоставление эффективных и инновационных решений, и мы гордимся тем, что делаем.

Благодаря круглосуточной службе экстренной помощи и длительной гарантии качества изготовления мы уверены в наших услугах. Наша команда состоит из местных экспертов, которые стремятся предоставлять качественные услуги — свяжитесь с нами сегодня, чтобы вернуть ваши трубы в оптимальное состояние.

Консультации — Инженер по подбору | Определение материалов труб и трубопроводов

Автор: Мэтт Долан, PE, LEED AP BD + C, JBA Consulting Engineers, Лас-Вегас 1 февраля 2013 г.

Цели обучения

1.Понимание проблем, связанных с системами мало- и высотных трубопроводов.

2. Узнайте о трех типах систем трубопроводов: HVAC (гидравлические трубопроводы), водопроводах (бытовая вода, сточные и вентиляционные трубопроводы) и специальных трубопроводах для химикатов и жидкостей (системы соленой воды и опасные химикаты).

Трубы и трубопроводные системы используются во многих элементах зданий. Многие люди видели P-сифон под раковиной или трубопроводы хладагента, ведущие к их жилой сплит-системе и из нее. Мало кто видел прокладку основных инженерных трубопроводов от центрального завода или систем химической очистки в помещении с оборудованием бассейна.Каждое из этих приложений требует определенного типа трубы, чтобы соответствовать требованиям норм, физическим ограничениям, спецификациям и лучшим методам проектирования.

Не существует простого решения для трубопроводов, подходящего для всех областей применения. При соблюдении определенных критериев проектирования и задании правильных вопросов владельцу и эксплуатационному персоналу эти системы могут соответствовать всем физическим требованиям и нормам. Кроме того, они могут поддерживать надлежащую стоимость и сроки выполнения для создания успешно реализованной системы здания.

Трубопровод ОВК

HVAC охватывает множество различных жидкостей, давлений и температур. Этот трубопровод может располагаться над или под землей и проходить через внутреннюю или внешнюю часть здания. Эти факторы необходимо учитывать при выборе трубопроводов HVAC в рамках проекта. Термин «гидронный» относится к использованию воды в качестве теплоносителя для охлаждения и нагрева. В каждом случае вода подается с заданным расходом и температурой.Обычно теплообмен в помещении осуществляется с помощью змеевика воздух-вода, предназначенного для возврата воды определенной температуры. Это приводит к тому, что определенное количество тепла передается или удаляется из помещения. Охлажденная и нагревающая вода с использованием жидкостей являются доминирующими системами, используемыми для кондиционирования крупных коммерческих объектов.

Для большинства малоэтажных зданий ожидаемое рабочее давление в системе обычно составляет менее 150 фунтов на квадратный дюйм манометра (фунт / кв. Дюйм). Гидравлические системы (как охлажденная, так и отопительная вода) являются системами с замкнутым контуром.Это означает, что общий динамический напор насосов учитывает потери на трение в системе трубопроводов, связанных змеевиков, клапанов и вспомогательного оборудования. Статическая высота системы не влияет на производительность насоса, но влияет на необходимое рабочее давление в системе. Номинальное рабочее давление 150 фунтов на кв. Дюйм для чиллеров, котлов, насосов, трубопроводов и принадлежностей является обычным для производителей оборудования и компонентов. Это номинальное давление должно поддерживаться в рамках конструкции системы, когда это возможно.Многие здания, которые считаются мало- или среднеэтажными, подпадают под категорию рабочего давления 150 фунтов на квадратный дюйм.

Поддержание системы трубопроводов и оборудования ниже стандартного давления 150 фунтов на квадратный дюйм становится более трудным при проектировании высотных зданий. Статическая высота трубопровода выше примерно 350 футов (без добавления давления насоса в систему) будет превышать стандартное номинальное рабочее давление для этих систем (1 фунт / кв. Дюйм изб. = 2,31 фута напора). В этой системе, скорее всего, будет использоваться разрыв давления (в виде теплообменников), чтобы изолировать более высокие требования к давлению в градирне от остальной части подключенных трубопроводов и оборудования.Такая конструкция системы позволит проектировать и устанавливать стандартные чиллеры под давлением, указывая при этом трубопроводы и аксессуары более высокого давления внутри градирни.

При определении трубопроводов для большого проекта кампуса проектировщики / инженеры должны намеренно редактировать соответствующие разделы спецификаций (разделы 23 21 13.23 и 23 21 13.13 ARCOM MasterSpec, соответственно, для гидравлических трубопроводов верхнего и нижнего уровня), чтобы убедиться, что трубопроводы, указанные для градирни и подиума, отражают их индивидуальные требования (или коллективные требования, если теплообменники не используются для изоляции зон давления).

Еще одним компонентом замкнутых систем является очистка воды и очистка воды от кислорода. Большинство гидравлических систем оснащены системами очистки воды, состоящими из различных химикатов и ингибиторов, для поддержания воды, протекающей по трубам, на оптимальном уровне pH (приблизительно 9,0) и микробиологических уровнях, чтобы противостоять образованию биопленки и коррозии в трубопроводах. Стабилизация воды в системе и удаление воздуха помогает обеспечить полный ожидаемый срок службы трубопроводов, связанных с ними насосов, змеевиков и клапанов.Любой воздух, оставшийся в трубопроводе, может вызвать кавитацию в насосах охлажденной и отопительной воды и снизить теплопередачу в охладителях, котлах или водяных змеевиках.

Гидравлические системы могут использовать следующие типы трубопроводов:

Медь: Трубка, подвергнутая термообработке, соответствующая ASTM B88 и B88M с типами L, B, K, M или C, с фитингами и соединениями из кованой меди ASME B16.22, соединенными бессвинцовым припоем или пайкой для подземные приложения.

Трубка, подвергнутая термообработке, соответствующая ASTM B88 и B88M с типами L, B, K (обычно используется только ниже класса) или A, с ASME B16.22 фитинги и штуцеры из кованой меди, соединенные бессвинцовым припоем или пайкой для надземных применений. Фитинги с герметичным уплотнением также допускаются для этой трубки.

типа K изготавливается с трубками максимальной толщины и допускает рабочее давление от 1534 фунтов на кв. Дюйм при 100 F для ½ дюйма. до 635 фунтов на квадратный дюйм для 12 дюймов. Рабочее давление типов L и M меньше K, но все же более чем подходит для систем отопления, вентиляции и кондиционирования воздуха (диапазон давления от 1242 фунтов на квадратный дюйм при 100F для ½ дюйма.и 435 фунтов на кв. дюйм для 12-дюйм. для типа L и 850 и 395 фунтов на кв. дюйм для типа M соответственно. Эти значения взяты из таблиц 3a, 3b и 3c «Справочника по медным трубам», опубликованного Copper Development Assn.

Эти значения рабочего давления взяты для прямых участков трубопровода, которые обычно не являются зонами ограничения давления в системе. Фитинги и соединения, в которых соединяются два отрезка трубы, с большей вероятностью могут вызвать утечки или выйти из строя под рабочим давлением некоторых систем. Типичными типами соединения медных трубопроводов являются пайка, пайка или уплотнения под давлением.Эти типы соединений должны быть выполнены из бессвинцовых материалов и рассчитаны на ожидаемое давление в системе.

Каждый тип соединения способен поддерживать герметичную систему, когда соединение герметично закрыто должным образом, но эти системы по-разному реагируют, когда соединение не полностью герметично или обжато. Паяные и паяные соединения с большей вероятностью выйдут из строя и протечут, когда система будет впервые заполнена и испытана, а здание еще не занято. В этом сценарии подрядчик и инспектор могут быстро определить, где стык не был загерметизирован, и устранить эту проблему до того, как система станет полностью работоспособной, а люди и предметы внутренней отделки будут повреждены.Соединения с герметичным уплотнением также могут повторить этот сценарий при условии, что они оснащены кольцом или узлом для обнаружения утечек. Это позволяет воде вытекать из фитинга, если на него не полностью нажимать, чтобы выявить проблемные участки таким же образом, как при пайке или пайке. Если фитинги с герметичным уплотнением не указаны в этом элементе, они могут иногда удерживать давление во время строительных испытаний и могут выйти из строя только после периода эксплуатации, тем самым нанося значительно больший ущерб занимаемому пространству и потенциально нанося вред жителям, особенно если по этому трубопроводу идет горячая вода.

Рекомендации по выбору размеров медных трубопроводов определяются на основе требований норм, рекомендаций производителя и передового опыта. Для систем с охлажденной водой (где температура подаваемой воды обычно составляет от 42 до 45 F) рекомендуемые ограничения скорости медных трубопроводных систем составляют 8 футов в секунду для поддержания низкого уровня шума системы и снижения вероятности эрозии / коррозии. Для систем водяного отопления (где температура подаваемой воды обычно составляет от 140 до 180 F для систем отопления помещений и до 205 F при использовании для производства горячей воды в гибридной системе) рекомендуемые ограничения скорости для медных труб намного меньше.«Справочник по медным трубам» перечисляет эти скорости от 2 до 3 футов в секунду, когда температура подаваемой воды выше 140 F.

Медные трубопроводы обычно доступны в определенных размерах, максимальный из которых составляет 12 дюймов. Это ограничивает использование меди в системах магистральных инженерных сетей кампуса, поскольку для таких строительных конструкций обычно требуются трубопроводы с размерами, превышающими 12 дюймов, от центрального завода. к сопутствующим теплообменным устройствам. Медные трубопроводы чаще встречаются в гидравлических системах для размеров 3 дюйма.и меньше. Для размеров более 3 дюймов чаще используются стальные трубы с канавками. Это связано с разницей в стоимости стали и меди, различиями в трудозатратах на трубах с пазами по сравнению с трубами под пайку или пайку (где фитинги высокого давления не разрешены или не рекомендуются владельцем или инженером), а также с рекомендуемыми скоростями и температурами воды. внутри каждого из этих материалов трубопроводов.

Сталь: Трубы из черной или оцинкованной стали, соответствующие стандарту ASTM A 53 / A 53M для ковкого чугуна (ASME B16.3) или фитинги из кованой стали (ASTM A 234 / A 234M) и соединения из ковкого чугуна (ASME B16.39). Фланцы, фитинги и соединения классов 150 и 300 могут использоваться с резьбовыми или фланцевыми фитингами. Этот трубопровод можно соединять сваркой со сварочными присадочными материалами, соответствующими AWS D10.12 / D10.12M.

Фитинги и муфты с механическим соединением с пазами, соответствующие требованиям ASTM A 536 для ковкого чугуна 65-45-12, ASTM A 47 / A 47M для ковкого чугуна марки 32510 и ASTM A 53 / A 53M для типов F, E, или S — сборная сталь марки B; или ASTM A106, стальные фитинги класса B с канавками или выступами, предназначенные для соединения с муфтами с канавками на концах.

Стальные трубопроводы чаще используются для трубопроводов больших размеров в гидравлических системах, как указано выше. Этот тип системы учитывает различные требования к давлению, температуре и размерам для удовлетворения требований систем охлажденной и нагревающей воды. Обозначение класса, указанное для фланцев, фитингов и соединений, относится к рабочему давлению насыщенного пара в фунтах на квадратный дюйм для соответствующего элемента. Фитинг класса 150 предназначен для работы при рабочем давлении 150 фунтов на квадратный дюйм при 366 F, в то время как фитинг класса 300 будет обеспечивать рабочее давление 300 фунтов на квадратный дюйм при 550 F.Фитинг класса 150 обеспечит рабочее давление воды от 300 фунтов на квадратный дюйм до 150 F, в то время как фитинг класса 300 обеспечит рабочее давление воды до 2000 фунтов на квадратный дюйм при 150 F. Дополнительные классы фитингов доступны для определенных типов трубопроводов. Класс 125 или 250 доступен для чугунных трубных фланцев и фланцевых фитингов в соответствии, например, со стандартом ASME 16.1.

В системах труб и муфт с пазами используются вырезанные или сформированные пазы, расположенные на концах трубопроводов, фитингов, клапанов и т. Д., Которые крепятся с помощью гибкой или жесткой соединительной системы между каждой длиной трубы или фитинга.Эти муфты содержат две или более детали, которые скреплены вместе болтами и имеют прокладку внутри водного пути муфты. Эти системы работают с типами фланцев классов 150 и 300 и с прокладочными материалами из этиленпропилендиенмономера (EPDM) и могут работать при температурах жидкости от 230 до 250 F (в зависимости от размера трубопровода). Информация о трубах с канавками взята из справочника Victaulic и литературы.

Schedule 40 и 80 приемлемы для систем отопления, вентиляции и кондиционирования воздуха.Спецификация трубопровода относится к толщине стенки трубопровода, которая увеличивается с увеличением номера спецификации. С увеличением толщины стенки трубопровода также увеличивается допустимое рабочее давление для прямой трубы. Трубопроводы сортамента 40 допускают рабочее давление от 1694 фунтов на кв. Дюйм для ½ дюйма. трубопровод до 696 фунтов на квадратный дюйм для 12 дюймов (оба от -20 до 650 F). Трубопроводы сортамента 80 допускают рабочее давление от 3036 фунтов на квадратный дюйм для ½ дюйма и 1305 фунтов на квадратный дюйм для 12 дюймов, соответственно (оба от -20 до 650 F). Эти значения взяты из раздела технических данных Watson McDaniel.

Пластмасса: Пластиковые трубы из ХПВХ, соответствующие стандарту ASTM F 441 / F 441M как для класса 40, так и для класса 80 с фитингами с муфтами (ASTM F 438 для класса 40 и ASTM F 439 для класса 80) и цементов на основе растворителей (ASTM F493).

Пластиковые трубы из ПВХ, соответствующие стандарту ASTM D 1785 для класса 40 и класса 80 с фитингами с раструбом (ASM D 2466 для класса 40 и ASTM D 2467 для класса 80) и цементов на основе растворителей (ASTM D 2564). Включите грунтовку в соответствии с ASTM F 656.

Трубопроводы из ХПВХ и ПВХ предназначены для применения в жидкостях ниже класса, хотя даже в этих условиях следует проявлять осторожность при установке этого трубопровода в рамках проекта. Пластиковые трубы широко используются в системах сточных и вентиляционных трубопроводов, особенно для подземных применений, когда неизолированная труба находится в прямом контакте с окружающей почвой. В этом случае коррозионная стойкость труб из ХПВХ и ПВХ является преимуществом из-за коррозионной природы некоторых загрязнений.Гидравлические трубопроводы обычно изолированы и покрыты защитной оболочкой из ПВХ, которая обеспечивает буфер между металлическими трубопроводами и окружающей почвой. Пластиковые трубопроводы могут использоваться в небольших системах с охлажденной водой, где ожидается более низкое давление. Максимальное рабочее давление для труб из ПВХ составляет более 150 фунтов на квадратный дюйм для всех размеров труб до 8 дюймов, но это только для температур 73 F или ниже. Любая температура выше 73F приведет к снижению рабочего давления в системе трубопроводов до максимального значения 140 F.При этой температуре коэффициент снижения номинальных характеристик составляет 0,22, где он составляет 1,0 при 73 F. Максимальная рабочая температура 140 F применима как к трубопроводам из ПВХ по классу 40, так и по классу 80. Трубопровод из ХПВХ может работать в более широком диапазоне рабочих температур, что позволяет ему выдерживать температуру до 200 F (с коэффициентом снижения 0,2), но его номинальное давление идентично ПВХ, что делает его приемлемым для подземных систем охлажденной воды со стандартным давлением. до 8 дюймов. Для систем отопления, поддерживающих воду с более высокой температурой до 180 или 205 F, не рекомендуется использовать трубопроводы из ПВХ или ХПВХ.Все данные взяты из технических условий на трубы из ПВХ Harvel и из спецификаций на трубы из ХПВХ.

Водопровод

Водопроводный трубопровод связан с потоком множества различных жидкостей, твердых тел и газов. В этих системах текут как питьевые, так и непитьевые жидкости. Из-за большого разнообразия жидкостей, переносимых в водопроводных системах, соответствующий трубопровод классифицируется как трубопровод для бытовой воды или дренажный и вентиляционный трубопровод.

Бытовая вода: Мягкая медная трубка, соответствующая ASTM B88 для типов K и L и ASTM B88M для типов A и B с арматурой под пайку из кованой меди (ASME B16.22).

Твердые медные трубки, соответствующие требованиям ASTM B88 для типов L и M и ASTM B88M для типов B и C с литыми медными фитингами под пайку (ASME B16.18), фитингами под пайку из кованой меди (ASME B16.22), бронзовые фланцы (ASME B16.24) и медные штуцеры (MSS SP-123). Для этой трубки также допускаются герметичные фитинги.

Типы медных трубопроводов и соответствующие стандарты взяты из MasterSpec, раздел 22 11 16. Конструкция медных трубопроводов для бытового водоснабжения ограничена требованиями норм для максимальной скорости потока.Они указаны в сантехнических кодах следующим образом:

Раздел 610.12.1 Единых правил водоснабжения 2012 гласит: Максимальные скорости в трубах и фитингах из меди и медных сплавов не должны превышать 8 футов в секунду в холодной воде и 5 футов в секунду в горячей воде. Эти значения также повторяются в «Справочнике по медным трубам», который использует эти значения в качестве рекомендуемых максимальных скоростей для этих типов систем.

Трубопровод из нержавеющей стали, соответствующий стандарту ASTM A403 для типа 316 с аналогичными фитингами с использованием сварных или рифленых муфт, используется как для больших трубопроводов бытового водоснабжения, так и для прямой замены медных трубопроводов.По мере роста цен на медь трубы из нержавеющей стали стали более распространенными в системах водопровода для бытовых нужд. Типы трубопроводов и соответствующие стандарты были взяты из MasterSpec раздела 22 11 00 Управления ветеранов (VA).

Новая разработка, которая будет введена в действие и будет соответствовать требованиям в 2014 году, — это Федеральный закон о сокращении содержания свинца в питьевой воде. Это федеральное исполнение действующих законов Калифорнии и Вермонта в отношении содержания свинца в водном пути любых трубопроводов, клапанов или принадлежностей, используемых в системе водоснабжения дома.Закон гласит, что все смачиваемые поверхности труб, фитингов и приспособлений должны быть «бессвинцовыми», что означает максимальное содержание свинца «не более чем средневзвешенное значение 0,25% (свинец)». Это требует, чтобы производители производили литые изделия, не содержащие свинца, в соответствии с новой буквой закона. UL излагает подробности в «Обзоре нормативов по уровням свинца в компонентах системы питьевой воды».

Дренаж и вентиляция: Труба и фитинги из чугуна с чугунным покрытием, соответствующие стандарту ASTM A 888 или Институту чугунных грунтовых труб (CISPI) 301.Стыковые фитинги Sovent, соответствующие требованиям ASME B16.45 или ASSE 1043, могут использоваться с безглушенной системой.

Чугунная грунтовая труба и фитинги с втулкой и втулкой должны соответствовать ASTM A 74, с резиновыми прокладками (ASTM C 564), а также чистыми свинцовыми и дубовыми или конопляными волокнами для образования накипи (ASTM B29).

Оба этих типа конструкции трубопроводов приемлемы для использования в зданиях, но трубопроводы и фитинги без рукавов чаще всего используются в коммерческих зданиях выше уровня земли. Чугунные трубопроводы с бесшумными муфтами по стандарту CISPI обеспечивают постоянную установку, конфигурацию которой можно изменить или к которой можно получить доступ, разобрав ленточные хомуты, но при этом сохраняется масса металлической трубы для снижения шума отрыва от потока отходов через трубу.Недостатком литейных труб является их износ из-за кислотных отходов, которые встречаются в типичных установках, обслуживающих ванные комнаты.

Трубопроводы и фитинги из нержавеющей стали с раструбом и гладким концом, соответствующие стандарту ASME A112.3.1, используются в надземных дренажных системах вместо чугунных трубопроводов. Трубопровод из нержавеющей стали также используется в первых сегментах трубопровода, соединяющегося с напольными раковинами, куда сливаются газированные продукты, чтобы уменьшить повреждения из-за коррозии.

Трубопроводы из ПВХ со сплошными стенками, соответствующие стандарту ASTM D 2665 (дренаж, отвод и вентиляция), и трубопроводы из ПВХ с ячеистой сердцевиной, соответствующие стандарту ASTM F 891 (список 40), фитинги с раструбом (ASTM D 2665, соответствующие ASTM D 3311, дренажные, сливные и вентиляционные схемы и для трубы сортамента 40), адгезивной грунтовки (ASTM F 656) и цементного раствора (ASTM D 2564).Трубопроводы из ПВХ можно найти выше и ниже уровня в коммерческих зданиях, хотя чаще они указываются ниже уровня из-за шума отрыва трубопровода и специальных требований кодов.

В пределах юрисдикции строительства зданий Южной Невады поправка к Международному строительному кодексу (IBC) 2009 года гласит:

603.1.2.1 Аппаратные. Горючие трубы разрешается устанавливать в помещении с оборудованием, которое ограждено 2-часовой конструкцией огнестойкости и полностью защищено автоматическими спринклерами.Горючий трубопровод разрешается протягивать из аппаратной в другие помещения при условии, что трубопровод заключен в одобренный специальный 2-часовой узел с номинальной огнестойкостью. Если такой горючий трубопровод проходит через стену и / или пол / потолок с номинальной огнестойкостью, проход должен быть защищен противопожарной системой сквозного проникновения, которая указана для конкретного материала труб и имеет рейтинги F и T не ниже требуемый рейтинг огнестойкости проникающей сборки.Горючие трубы не должны проходить более чем через один этаж.

Это требует, чтобы все горючие трубопроводы (пластиковые или другие) были заключены в 2-часовую конструкцию, если они присутствуют в здании типа 1A, как определено IBC. Использование труб из ПВХ в дренажной системе дает некоторые преимущества. ПВХ более устойчив к коррозии и окислению, вызываемым отходами и почвой из ванных комнат, чем чугунные трубы. Трубопроводы из ПВХ также устойчивы к коррозии из-за окружающих грунтов при установке под землей (как указано в разделе о трубопроводах ОВК).Трубопроводы из ПВХ, используемые в дренажных системах, имеют те же ограничения, что и в гидравлических системах отопления, вентиляции и кондиционирования воздуха с максимальной рабочей температурой 140 F. Эта температура дополнительно закрепляется в Единых сантехнических правилах и требованиях Международного сантехнического кодекса, которые гласят, что любой сброс в приемник отходов должно быть ниже 140 F.

2012 Раздел 810.1 единого сантехнического кодекса гласит: Ни одна паровая труба не должна напрямую подключаться к водопроводной или дренажной системе, а вода, имеющая температуру выше 140 F (60 C), не должна сбрасываться под давлением непосредственно в дренажную систему.

2012 говорится: Паровые трубы не должны подключаться к какой-либо части дренажной системы или водопроводной системы, а вода с температурой выше 140 F (60 C) не должна сбрасываться в какую-либо часть дренажной системы.

Специальные трубопроводы

Специальные трубопроводные системы предназначены для транспортировки нетипичных жидкостей. Эти жидкости могут варьироваться от трубопроводов для аквариумов с соленой водой до трубопроводов подачи химикатов для систем бассейнового оборудования. Системы трубопроводов для аквариумов обычно не встречаются в коммерческих зданиях, но они устанавливаются в некоторых гостиницах, при этом удаленные системы трубопроводов направляются из центрального бювета в различные места.Нержавеющая сталь может быть подходящим типом трубопроводов для систем с морской водой из-за ее способности препятствовать коррозии с другими системами водоснабжения, но на самом деле соленая вода образует ямы и портит трубопроводы из нержавеющей стали. Для этого типа применения трубопроводы из пластика ХПВХ или медно-никелевого сплава морского назначения соответствуют требованиям к коррозии; при прокладке этого трубопровода в пределах крупного коммерческого объекта необходимо учитывать горючесть трубы. Как указано выше, в Южной Неваде для использования горючих трубопроводов требуется запрос на альтернативные средства, чтобы продемонстрировать соответствие целям кодекса для связанных типов зданий.

Трубопровод бассейна, по которому очищенная вода для погружения человека содержит разбавленные количества химикатов (можно использовать как отбеливатель из гипохлорита натрия, так и соляную кислоту с концентрацией 12,5%) для поддержания определенного уровня pH и химического баланса в соответствии с требованиями департамента здравоохранения. В дополнение к трубопроводу с разбавленным химическим веществом, хлорсодержащий отбеливатель и другие химикаты в полной концентрации должны транспортироваться из мест складирования и специальных аппаратных. Трубопроводы из ХПВХ обладают химической стойкостью при транспортировке хлорсодержащих отбеливателей, но трубопроводы из высококремнистого железа могут быть заменены химическими трубопроводами при прокладке через негорючие типы зданий (пример: Тип 1A).Он прочен, но более хрупок, чем стандартные чугунные трубы, и весит больше, чем трубы аналогичного типа.

В этой статье рассматриваются лишь некоторые из множества возможностей проектирования трубопроводных систем. Они представляют собой большинство типов установленных систем для больших коммерческих зданий, но всегда будут исключения из правил. Общие основные спецификации являются бесценным ресурсом при определении типов трубопроводов для данной системы и соответствующих стандартов, по которым оценивается каждый продукт.Стандартные спецификации будут соответствовать требованиям многих проектов, но когда речь идет о высотных башнях, высоких температурах, опасных химикатах или изменениях в законодательстве или юрисдикции, проектировщики и инженеры должны их пересмотреть. дополнительная информация о рекомендациях и ограничениях по трубопроводам для принятия обоснованных решений о продуктах, устанавливаемых в их проектах. Наши клиенты доверяют нам, как профессионалам в области проектирования, предоставить им подходящие по размеру, правильно сбалансированные и недорогие конструкции для их зданий, в которых трубопроводные системы достигают ожидаемого срока службы и никогда не возникают катастрофические поломки.
