Обогрев труб с помощью готового комплекта FrostGuard
| Описание | № в каталоге |
| FrostGuard 2 м | 928206-000 |
| FrostGuard 4 м | 524628-000 |
| FrostGuard 6 м | 845612-000 |
| FrostGuard 8 м | 493074-000 |
| FrostGuard 10 м | 641438-000 |
| FrostGuard 13 м | 108722-000 |
| FrostGuard 16 м | 924248-000 |
| FrostGuard 19 м | 468683-000 |
| FrostGuard 22 м | 107442-000 |
| FrostGuard 25 м | 768868-000 |

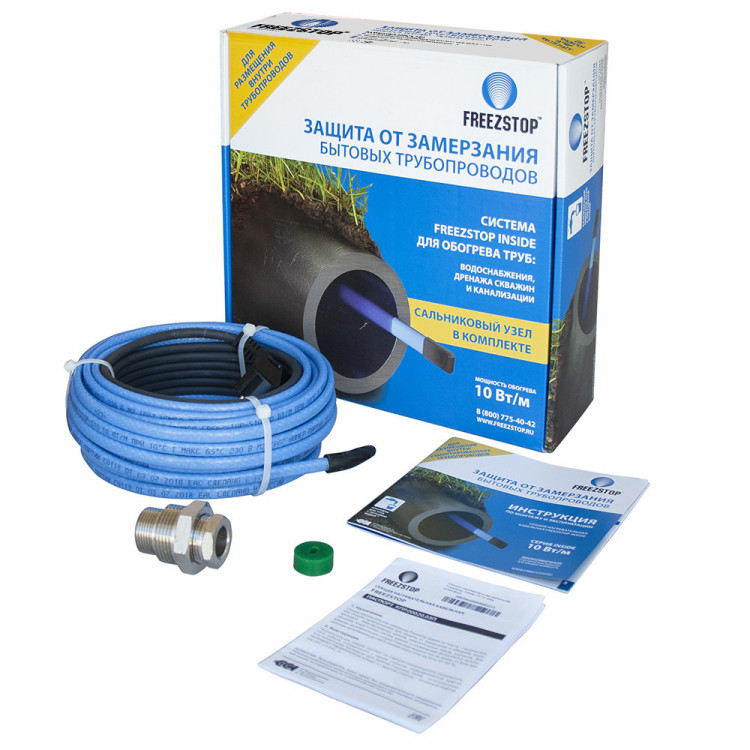

Готовые комплекты FrostGuard.
..
Обогрев труб с помощью греющего кабеля Frostop для защиты труб от замерзания
| Технические характеристики | FroStop Green 30 m | FroStop Black 30 m |
| Ном. мощность обогрева (при 5 С, на трубе) | 10 Вт/м | 18 Вт/м |
| Напряжение питания | 230 В перем. тока | 230 В перем. тока |
| Мин. температура монтажа | -20 С | -20 С |
| Мин. радиус изгиба | 13 мм | 13 мм |
| Макс. длина цепи при токе 16 А | 100 мм | |
| Электрическая защита при темп. пуска 0 С | 16 А | 16 А |
| Макс. допустимая темп. (постоянное возд.) | +65 С | +65 С |
| Макс. допустимая темп. (периодическое возд. до 800 ч) | +85 С | +85 С |
Кабели Frostop.
..
Поддержание высоких температур горячей воды в водопроводах
Преимущества данных систем:
- Высокая надежность: мгновенная подача горячей воды
- Отсутсвие обратных линий воды: снижение энергопотребления и экономия пространства
- Не требует технического обслуживания: не нужен циркуляционный насос
- Простой расчет и проектирование: не нужно проводить расчет падения напора
- Легкость монтажа: система подсоединения RayClic
Низкое энергопотребление
- HWAT-L: 7 Вт/м при 45С
- HWAT-M: 9 Вт/м при 55С
- HWAT-R: 12 Вт/м при 70С
Руководство по проектированию и комплектующим изделиям для обогрева труб
Область применения
Поддержание оптимальной температуры воды в трубах для частных домов, квартир, офисов, гостиниц, больниц, спортивных центров, санаториев.
| Тип греющего кабеля | HWAT-L | HWAT-M | HWAT-R |
| Поддерживаемая температура | обычно 45С | обычно 55С | обычно 50-70С |
Макс. допустимая температура |
65С | 65С | 80С |
| Цвет оболочки кабеля | желтый | оранжевый | красный |
| Модуль управления HWAT-ECO | совместим | необходим | |
| Таймер QWT-04 | рекомендуется | — | — |
| Термическое обеззараживание | — | — | Возможность термической обработки от бактерий вплоть до точек отбора воды |
Pack-HWAT-L-15
- Набор для частных домов и небольших зданий
- Комплектация: 15 м кабеля HWAT-L, 1 узел подвода питания, 1 концевая заделка RayClic, 1 выключатель с таймером, 3 самоклеющиеся предупредительные надписи, 50 крепежных хомутов, 1 инструкция по монтажу
Конструкция греющего кабеля для обогрева труб
- Медная жила (1,2 мм2)
- Саморегулируемый греющий элемент
- Электроизоляция из модифицированного полиолефина
- Алюминиевая фольга
- Защитная оплетка из луженой меди
- Защитная оболочка из модифицированного полиолефина
Расчет длины греющего кабеля
- Греющий кабель монтируется на трубопровод прямыми участками
- Греющий кабель можно прокладывать вплоть до точек отбора воды
Общая длина обогреваемой трубы
+ около 0,3 м на подвод питания
+ около 1,0 м на разветвление
+ около 1,2 м на узел разветвления на 4 цепи
= необходимая длина греющего кабеля
Толщина теплоизоляции
Теплопотери (Вт/м) при температуре трубы 55С и температуре воздуха 5С
| Теплопотери (Вт/м) при температуре трубы 55С и температуре воздуха 18С | |||||
| Теплоизоляция | ДУ 15 | ДУ 20 | ДУ 32 | ДУ 40 | ДУ 50 |
| 15 мм | 10 | 12 | 16 | 18 | 21 |
| 20 мм | 9 | 10 | 14 | 15 | 18 |
| 30 мм | 7 | 8 | 11 | 12 | 14 |
| 40 мм | 6 | 7 | 9 | 10 | 12 |
| 50 мм | 6 | 8 | 9 | 10 | |
| 60 мм | 5 | 6 | 8 | 8 | 9 |
| Теплоизоляция | ДУ 15 | ДУ 20 | ДУ 32 | ДУ 40 | ДУ 50 |
| 15 мм | 13 | 16 | 21 | 24 | 28 |
| 20 мм | 12 | 13 | 18 | 20 | 23 |
| 30 мм | 10 | 11 | 14 | 16 | 18 |
| 40 мм | 8 | 10 | 12 | 13 | 15 |
| 50 мм | 8 | 9 | 11 | 12 | 13 |
| 60 мм | 7 | 8 | 10 | 11 | 12 |
Оценка теплопотерь выполнена в программе TraceCalc (R) Pro для следующих допущений:
- Температура трубы 55С
- Коэффициент надежности 10%
- Внутреннее помещение
- Теплопроводность при 40С a=0,041Вт/(м х К)
Оборудование для обогрева труб
| Греющий кабель | HWAT-L HWAT-R |
| Устройства управления (термостаты) | HWAT-ECO |
| Наборы соединения | RayClic-CE-02 RayClic-T-02 RayClic-E-02 |

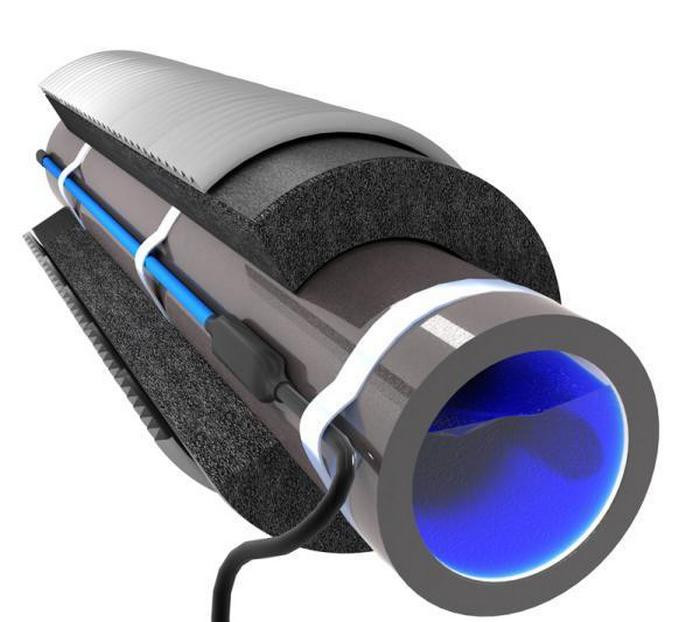

Обогрев трубопровода греющим кабелем греющим кабелем
Подогрев труб востребован как в коммунальной сфере, так и в промышленности.
В холодное время года возникает риск промерзания трубопроводов. Особенно проложенных открытым способом или на небольшой глубине. Даже если водопровод или канализация находятся ниже глубины промерзания, подвод в здание зачастую расположен над поверхностью земли. При стабильном расходе для того чтобы предотвратить замерзание, достаточно качественного утепления. Однако если нагрузка снизится до критического уровня, неприятные последствия не заставят себя ждать.
Особенно остро стоит вопрос в частных домах, потребление воды и использование канализации носит цикличный характер. Как правило, ночью эти параметры падают до нуля. Опасность воздействия низких температур заключается не только в нарушении работы коммуникаций. Зачастую происходит размораживание труб, нарушается их целостность. Жидкость при замерзании расширяется и рвёт стенки. Особенно часто это происходит с металлическими трубопроводами.
Наиболее рациональное решение обогрева труб небольшой протяжённости – это применение греющего кабеля.
Кабельная система обогрева может выполнять целый ряд функций:
-
Подогрев жидкости, то есть повышение её температуры;
-
Компенсация потерь тепла;
-
Предотвращение замерзания жидкости;
-
Предотвращение образования конденсата;
-
Предупреждение образования наледи на внешней поверхности труб;
-
Обеспечение бесперебойного функционирования трубопроводов;
-
Защита от разгерметизации вследствие размораживания.
Кроме нагревательного кабеля в состав системы входят элементы электропитания, крепежа и автоматики. Следует отметить высокую экономичность кабельного обогрева. Естественно если она профессионально устроена и грамотно настроена. Датчик температуры устанавливается непосредственно на обогреваемом трубопроводе. При охлаждении до заданного параметра, автоматика подаёт питание. После того как температура достигнет оптимального значения подогрев отключается. Наружная термоизоляция при этом предотвращает быструю потерю тепла.
Мощность и тип кабеля подбирается с учётом конкретных задач. Для владельцев частных домов, у которых возникает потребность обогрева коротких участков трубопровода, существуют готовые комплекты. Практикуется применения обогрева труб с помощью кабеля для размораживания или подготовки к пуску без использования автоматики. В первом случае питание подается, если жидкость уже замёрзла.
Во втором – трубопровод прогревается перед заполнением, а после использования опять сливается.
Обогрев труб — HTD Heat Trace, Inc.
Перейти к содержимомуОбогрев трубTduhamel2022-05-31T20:20:24-04:00
Саморегулирующийся нагревательный кабель — это самый безопасный, простой и экономичный продукт для защиты труб от замерзания и поддержания температуры процесса. HTD Heat Trace предлагает полную линейку саморегулирующихся нагревательных кабелей и аксессуаров, способных решить практически любые задачи по обогреву труб.
Пожалуйста позвоните в HTD сегодня , чтобы обсудить специфику вашего приложения для обогрева резервуаров и позволить одному из наших инженеров убедиться, что ни один фактор не был упущен из виду, и ваш проект поддерживается соответствующим оборудованием.
Низкотемпературное применение – нагревательные кабели WinterSafe™
Среднетемпературное применение – нагревательные кабели WinterSafe Plus™
Высокотемпературное применение – нагревательные кабели AutoWatt Xtra™
кабели — это быстро, просто и не требует специальных инструментов, поэтому точно определить, какая конфигурация кабеля подходит для вашего приложения, может быть немного сложнее.
Пожалуйста, позвольте HTD рассмотреть вашу заявку, чтобы убедиться, что никакие факторы не были упущены из виду, а расчеты тепловых потерь были определены правильно. Эта услуга совершенно бесплатна, и мы предоставим полный дизайн системы в процессе расчета.
САМОРЕГУЛИРУЕМЫЙ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ WINTERSAFE™
Применение при низких температурах
Защита от замерзания до 150°F (65°C) в поддержании, 185°F (105°F) максимальное воздействие
WinterSafe — это саморегулирующийся нагревательный кабель промышленного класса, предназначенный для использования в самых различных областях, от защиты от замерзания до обслуживания технологических процессов. до 150°F (65°C). Саморегулирующиеся характеристики WinterSafe обеспечивают безопасность, надежность и эффективность. Саморегулирующийся нагревательный кабель WinterSafe не перегревается и не перегорает даже при наложении на себя.
WinterSafe можно обрезать по длине и заделывать на месте, чтобы установщики могли использовать только то, что необходимо, и иметь возможность сохранить и сохранить дополнительный кабель для будущих установок.
Установка быстрая, простая и не требует специальных инструментов, знаний или навыков. HTD предлагает полный спектр одобренных принадлежностей для заделки и контроля температуры для завершения установки.
- Автоматическое изменение мощности в зависимости от температуры трубы
- Доступны версии 3, 5, 8 и 10 Вт/фут, 120 В или 208–277 В
- Варианты внешней оболочки из термопластика или фторполимера
- Простая установка с аксессуарами HTD
- Скидки для подрядчиков и OEM
Литература по Wintersafe
САМОРЕГУЛИРУЕМЫЙ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ WINTERSAFE PLUS™
Применение при средних температурах
Защита от замерзания до 250°F (121°C) в поддержании, 366°F (186°C) максимальное воздействие от защиты до технологического обслуживания до 250°F (121°C). Саморегулирующиеся характеристики WinterSafe Plus обеспечивают безопасность, надежность и эффективность. Саморегулирующийся греющий кабель WinterSafe Plus не перегревается и не перегорает даже при укладке внахлест.
Этот продукт идеально подходит для использования с одним трубопроводом, который можно периодически очищать паром и, следовательно, подвергать воздействию повышенных температур.WinterSafe Plus можно обрезать по длине и заделывать на месте, чтобы установщики могли использовать только то, что необходимо, и иметь возможность сохранить и сохранить дополнительный кабель для будущих установок. Установка быстрая, простая и не требует специальных инструментов, знаний или навыков. HTD предлагает полный спектр одобренных принадлежностей для заделки и контроля температуры для завершения установки.
- Автоматическое изменение мощности в зависимости от температуры трубы
- Доступны версии 5, 10 и 15 Вт/фут, 120 В или 208–277 В
- Вариант внешней оболочки из фторполимера
- Простая установка с аксессуарами HTD
- Используется для систем с более высокой температурой поддержания и труб, которые можно очищать паром
- Скидки для подрядчиков и OEM-производителей.
Установка WSP на сборных паропроводах
Класс I, разд. 2, группы B, C, D
Класс II, разд. 2, группы F, G
Wintersafe Plus Литература
3
Свяжитесь с HTD Heat Trace, чтобы узнать цены и наличие
Свяжитесь с нами
САМОРЕГУЛИРУЕМЫЙ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ AUTOWATT XTRA™
Применение при высоких температурах
Защита от замерзания до 375°F (190°C) в поддержании, 450°F (232°C) максимальное воздействие высокотемпературное решение, превосходящее любое другое.
Саморегулирующиеся нагревательные кабели AutoWatt Xtra предоставляют идеальное решение для защиты от замерзания в промышленности и поддержания температуры технологического процесса, требующих высокой квалификации при высоких температурах. Греющие кабели AutoWatt Xtra с номинальной мощностью до 30 Вт/фут хорошо подходят для использования на трубах большого диаметра с высокими потерями тепла.
Доступен полный ассортимент стандартных комплектов для подключения к электросети , комплектов для сращивания и комплектов для тройников , позволяющих свести к минимуму количество точек электропитания и упростить прокладку кабелей даже в самых сложных трубопроводных системах.
AutoWatt Xtra можно обрезать по длине и заделывать на месте, чтобы установщики могли использовать только то, что необходимо, и иметь возможность сохранить и хранить дополнительный кабель для будущих установок. Установка быстрая, простая и не требует специальных инструментов, знаний или навыков.
- Самый высокотемпературный саморегулирующийся нагревательный кабель в мире
- Автоматическое изменение мощности в зависимости от температуры трубы
- Доступны модели мощностью 5, 10, 15, 20, 25 и 30 Вт/фут, 120 В или 208–277 В
- Вариант внешней оболочки из фторполимера
- Простая установка с аксессуарами HTD
- Используется для применений с более высокой температурой поддержания и на трубах, где может происходить продувка насыщенным паром под давлением до 190 фунтов на кв. дюйм
- Скидки для подрядчиков и OEM-производителей.
дюймВысокотемпературный технологический трубопровод перегрузочной станции с трассировкой AWX
Класс I, разд. 2, группы A, B, C, D
Класс II/III, разд. 2, группы F, G
AutoWatt Xtra Литература
Свяжитесь с HTD Heat Trace, чтобы узнать цены и наличие
Свяжитесь с нами
Ссылка для загрузки страницы Перейти к началуНагревательный кабель с защитой от замерзания труб с постоянной мощностью | SCPT | Предотвращение дорогостоящей поломки
Преимущества
- Предотвращает поломку трубы и повреждение водой
- Может устанавливаться на металлические или пластиковые трубы
- Вилка загорается при нагреве кабеля
- Встроенный термостат запускает нагрев при 3°C (37°F) to prevent freezing
- Quick and easy connection to residential 120 V outlet
- Preassembled
Ideal for
- Pipes at risk of freezing
MANUFACTURING
- Прочная внутренняя изоляция из сшитого полиэтилена
- Алюминиевая фольга и непрерывная заземляющая оплетка
- Наружная оболочка из атмосферостойкого ПВХ (для высоких и низких температур)
- Двойной проводник
- Радиус изгиба 1 дюйм
- Холодный кабель длиной 2 фута с вилкой
МОЩНОСТЬ
- 7 Вт/фут
УПРАВЛЕНИЕ
- Встроенный термостат
УСТАНОВКА
- Установка при температуре выше -10 °C (14 °F)
ГАРАНТИЯ
- Два года
*Кабель никогда не должен пересекаться.
Пластиковые трубы всегда должны быть заполнены водой.
