Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Обновлено: 11 февраля 2021.

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

МС 140-300 – 0,8-1,3;
МС 140-500 – 1,3-1,8;
МС-140 – 1,1-1,4;
МС 90-500 – 0,9-1,2;

МС 100-500 – 0,9-1,2;
МС 110-500 – 1-1,4.

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

ЧМ1-70-300 – 0,66;
ЧМ1-70-500 – 0,9;
ЧМ2-100-300 – 0,7;
ЧМ2-100-500 – 0,95;
ЧМ3-120-300 – 0,95;
ЧМ3-120-500 – 1,38.

Совет

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

350 мм – 0,2-0,3;
500 мм – 0,35-0,45;
600 мм – 0,4-0,5;
900 мм – 0,6-0,8;
1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, что емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Сколько воды в одной секции биметаллического радиатора

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

35 см – 0,1-0,15;
50 см – 0,2-0,3;
60 см – 0,25-0,35;
90 см – 0,3-0,5;
120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Тип радиатора	Высота (мм) / модель	Минимальный объем секции (л)	Максимальный объем секции (л)
Алюминиевый	350	0,2	0,3
	500	0,35	0,45
	600	0,4	0,5
	900	0,6	0,8
	1200	0,8	1
Биметаллический	350	0,1	0,15
	500	0,2	0,3
	600	0,25	0,35
	900	0,3	0,5
	1200	0,4	0,6
Чугунный	МС 140-300	0,8	1,3
	МС 140-500	1,3	1,8
	МС-140	1,1	1,4
	МС 90-500	0,9	1,2
	МС 100-500	0,9	0,2
	МС 110-500	1	1,4

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

Уровень теплоотдачи одной секции, так как от него зависит:
Во-первых, сколько элементов потребуется для обогрева одной комнаты.
Во-вторых, насколько тепло будет в комнате благодаря радиатору.
В-третьих, каким станет микроклимат в помещении.
Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.

Вязкость у всех трех теплоносителей разная, а производители, указывая объем алюминиевого радиатора, подразумевают, что в нем будет вода. Покупая подобное устройство для отопительной системы, например, на антифризе, следует соотнести его характеристики с вместимостью батареи.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0. 19 л воды.
Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

Поставить заглушки на нижние отверстия и начать набирать воду.
Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
Подсчитать, сколько литров жидкости было залито в батарею.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Полезное видео

Характеристики алюминиевых и биметаллических радиаторов

Мощность радиаторов отопления биметаллических и алюминиевых

Тепловая мощность (или теплоотдача) измеряется в ваттах. От нее зависит то, насколько хорошо оборудование будет греть при идентичных условиях. Также ее учитывают при расчете количества секций.

Мощность 1 секции зависит от материала изготовления, высоты прибора и емкости теплоносителя. Все эти характеристики обязательно указываются в техническом паспорте оборудования, который прилагается к товару.

Мощность 1 секции биметаллического радиатора высотой 500 мм варьируется от 170 до 210 ВТ от 100 до 190 ВТ теплоэнергии, для приборов высотой 350 мм — 120-140 Вт, а для 300 мм – от 100 до 145 Вт теплоэнергии. Специалисты, занимающиеся монтажом отопительных систем в свою очередь, рекомендуют брать за основу нижний критерий или даже еще ниже, так как известны случаи завышения характеристик выпускаемого оборудования производителями. Чтобы избежать ошибок в расчетах и достичь нужной мощности рекомендуется учитывать этот факт.

Также в расчет необходимо брать место монтажа. Если радиатор монтируется под окном или рядом с ним, то необходимо увеличить количество секции, так как вместо 120-150 Вт тепловой энергии от прибора высотой 350 мм в реалии получим всего 100-120 Вт.

Мощность 1 секции в алюминиевом радиаторе Profi 500 по данным производителя находится в пределах 180-230 Вт. Для оборудования высотой в 350 мм этот показатель варьируется от 120 до 160 Вт. У моделей разных производителей мощность разная, стандартов здесь нет.

Рабочее давление

Это важная характеристика оборудования, она показывает, при каком рабочем давлении разрешается эксплуатировать радиатор.

В продаже есть алюминиевые радиаторы двух видов: выдерживающие до 16 атмосфер и классические, рассчитанные выдерживать до 6 атмосфер. В зависимости от этих характеристик выбираются радиаторы для эксплуатации в частных отопительных системах или для подключения к тепловым магистралям высокого давления.

В домах с автономной системой отопления среднее значение давления не более 10 атмосфер. В системах, подключенных к центральным сетям отопления рабочее давление выше, оно достигает 15 атмосфер. Если система отопления подключена к тепловым магистралям, то это значение может быть еще выше и достигать отметки 30 атмосфер. Эти данные нужно учитывать при выборе радиаторов.

У каждого вида радиатора свое разрешенное рабочее давление. У биметаллических моделей варьируется от 16 до 49 атмосфер. Точные технические характеристики смотрите в техническом паспорте прибора или выясняйте у консультанта магазина. В сопровождающей товар документации также содержится информация об испытании оборудования под опрессовочным давлением.

Это значение в 1,5 раза превышает рабочее давление.

При выборе оборудования учитывают, что в системе отопления централизованного типа стандартное давление не превышает 15 атмосфер, а в индивидуальных автономных системах оно не более 10 атмосфер. Также нужно знать, что биметаллические радиаторы выдерживают гидроудары до 6 МПа, а алюминиевые всего 4,8 МПа. Исходя из этих характеристик, специалисты рекомендуют алюминиевые приборы использовать в автономных отопительных системах, чтобы они дольше служили, а биметаллические – для подключения к центральному отоплению.

Предельная температура и объем теплоносителя

Радиаторы биметаллического типа выдерживают воду температурой до 90 градусов по Цельсию. А алюминиевые – температуру теплоносителя до 110 градусов С. Объем теплоносителя рассчитывается путем умножения количества секций на емкость одной из них. Он зависит от высоты прибора и толщины оболочки. Для алюминиевых секций это значение – 250-460 мл.

Емкость секций биметаллического отопительного оборудования меньше, чем у алюминиевого. Стандартные значения в среднем следующие: для батареи с межосевым расстоянием 200 мм емкость канала теплоносителя – 0,1-0.16 литров. Для приборов с расстоянием между осями в 350-мм – 0,15-0,2 литра.

Продукция каждого производителя отличается параметрами и техническими характеристиками, это относится к любому типу отопителей. Например, в алюминиевом радиаторе Profi 500 — это всего 0,28 литра, а на 10-секционный радиатор уйдет 2,8 литра.

Какой радиатор выбрать?

Подведем итоги, биметаллический радиатор рекомендуется устанавливать в городские квартиры, офисы, производственные и промышленные помещения, которые подключены к центральным системам отопления с высоким рабочим давлением. Если у вас собственный коттедж, частный дом или даже резиденция с отдельным котлом отопления, то рекомендуется приобретать алюминиевые радиаторы.

При выборе обращаем внимание не только на рабочее давление и мощность, но и на размеры оборудования. Для стандартных подоконников выбирают модели высотой 500 мм, расстояние до подоконника должно быть около 10-15 см. В ином случае устанавливаем радиаторы высотой 350 мм. Другой немаловажной для потребителя характеристикой является цена оборудования. Алюминиевые приборы стоят дешевле на 15-20 %, чем биметаллические.

Характеристики биметаллических радиаторов: габариты, емкость секций, теплоотдача

Биметаллические радиаторы «невосприимчивы» к большинству технических проблем и сложностей, которые возникают при подключении отопительных приборов к центральным сетям подачи тепловой энергии и их дальнейшей эксплуатации. Это обусловлено основными характеристиками современных биметаллических радиаторов:

Габаритами.
Предельным давлением.
Максимально допустимой температурой рабочей среды.

Конструкция и ключевые преимущества

Отличительная особенность биметаллических радиаторов отопления от других аналогов, представленных на рынке, заключается в том, что во внутренней части такого прибора предусмотрено наличие стальных коллекторов и теплопроводных каналов, а наружная часть представляет собой алюминиевый корпус. Благодаря такому конструктивному исполнению, по своим характеристикам биметаллические радиаторы значительно превосходят алюминиевые модели, а также чугунные и стальные:

Устойчивы к воздействию агрессивных веществ, которые в значительных объемах присутствуют в центральных системах отопления. Это особенно важно для сетей, в которых промывка осуществляется с добавлением 5% раствора ортофосфорной кислоты.
Долговечны — срок службы биметаллических моделей составляет от 20 до 25 лет, благодаря наличию высокопрочных и износостойких стальных элементов. Для сравнения, стальные радиаторы служат около 15 лет, алюминиевые — не больше 20 при условии, что pH воды не превышает 7-8.
Стойки к сильным гидравлическим ударам — возможная величина рабочего давления достигает 40 Атм.

Прекрасные технические характеристики биметаллических радиаторов — не единственное преимущество, их отличает и стильный внешний вид. Сочетание эффективности и эстетичности обеспечивает неизменную популярность таких отопительных приборов среди покупателей.

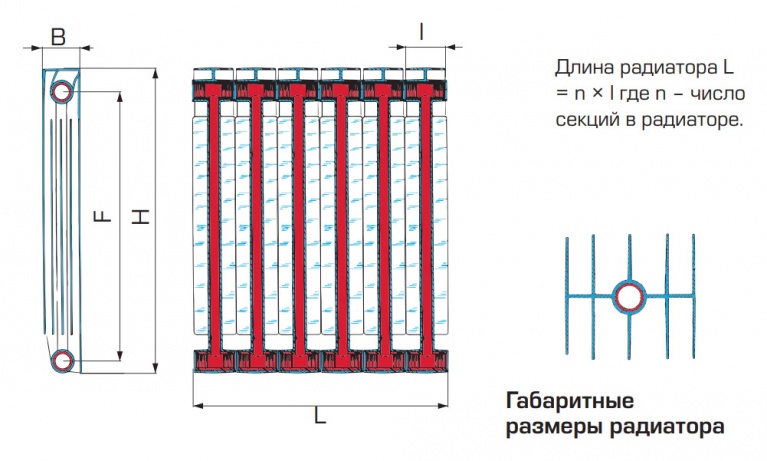

Габариты биметаллических радиаторов: ширина, глубина и высота секций

Рабочие характеристики и размеры биметаллических радиаторов — первое, на что следует обращать внимание при выборе подходящей модели. Начинать нужно с габаритов. Рекомендована установка отопительных приборов в нишах под окнами, в этом случае обеспечивается эффективная защита от холодного воздуха, «проникающего» через щели в рамах с улицы. Прибор должен свободно располагаться в нише и обеспечивать подачу достаточного количества тепла.

Характеристики современных биметаллических радиаторов с точки зрения геометрических параметров:

Расстояние между вертикальными каналами (межосевое расстояние) в стандартных моделях составляет 200, 350 или 500 мм. Нужно помнить, что межосевое расстояние — размер между входным и выходным патрубком, а не высота устройства. Для определения полных высотных габаритов, следует «прибавить» по 40 мм к каждой стороне. При межосевом расстоянии 200 итоговая высота радиатора составит 280 мм, при расстоянии между вертикальными каналами 350 мм высота устройства — 430 мм и т.д. Все биметаллические приборы имеют стандартизированный высотный ряд, но на практике можно найти устройства с межосевым расстоянием от 200 до 800 мм.
Стандартная ширина одной секции — 80 мм. Общая ширина прибора определяется методом умножения числа секций на ширину каждой.
Глубина секций — составляет от 80 до 100 мм.

Тепловая мощность радиаторов с различным межосевым расстоянием

Второй ключевой характеристикой биметаллических радиаторов является тепловая мощность. Используя этот параметр, определяют, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Эта характеристика биметаллического радиатора напрямую зависит от величины межосевого расстояния:

500 мм — тепловая мощность составляет от 170 до 200 Вт.
350 мм — от 120 до 140 Вт.
300 — от 100 до 145 Вт.
200 — около 100 Вт.

Точное значение тепловой мощности зависит от модификации прибора, эта характеристика биметаллического радиатора указывается в техническом паспорте на изделие. Оно рассчитывается следующим образом: оценивается количество тепла, отдаваемого радиатором при температуре рабочей среды +70 градусов по Цельсию. Напомним, в России используется следующий норматив: для обогрева помещения площадью 10 кв.м необходима тепловая мощность 1 кВт.

Для определения необходимого числа секций, можно использовать следующую формулу: N=S*100/Q, где:

N — оптимальное количество секций.
S — площадь помещения.
Q — паспортный показатель секции.

Емкость секции биметаллического радиатора

К числу основных характеристик биметаллических радиаторов относят емкость секции. Данный параметр напрямую зависит от межосевого расстояния. Для самых распространенных моделей на 500 мм емкость секции составляет 0,3 литра теплоносителя.

В биметаллических отопительных радиаторах теплоноситель циркулирует по стальным сердечникам — H-образным сварным конструкциям, которые состоят из нижнего и верхнего коллектора, соединенных между собой теплопроводом (вертикальной трубкой). У каждого коллектора есть два боковых отверстия с внутренней резьбой, предназначенных для соединения секций с помощью стальных ниппелей. При такой конструкции теплоноситель не вступает в контакт с алюминиевыми деталями, что увеличивает срок службы радиатора. В стальных сердечниках биметаллических устройств используются только круглые трубки, поэтому емкость секций таких устройств меньше, чем у алюминиевых, в которых теплопровод имеет овальное сечение.

Отметим, стальная круглая вставка, вмонтированная внутрь биметаллического радиатора, обеспечивает длительное сохранение тепла. Из-за сравнительно небольшого объема секции происходит снижение тепловой инертности, вследствие чего снижаются затраты на поддержание тепла.

Допустимая температура рабочей среды и предельное давление в системе

При выборе нужно учитывать характеристики биметаллических радиаторов по предельно допустимой температуре теплоносителя и давлению в системе. Наличие стальных вставок в конструкции таких приборов позволяет им выдерживать:

Постоянное давление от 16 до 40 Атм (эквивалентно 1,6 — 4,0 МПа). На практике радиаторы способны кратковременно выдерживать и большее давление, которое возникает при испытаниях тепловой сети (примерно в 1,5-2 раза выше стандартного), а также гидравлические удары. В централизованной отопительной системе стандартное рабочее давление не превышает 14 Атм, а в автономной составляет не больше 10 Атм.
Температуру тепловой среды до 100-110 градусов по Цельсию. Такое значение близко к температуре теплоносителя, который поступает на объект из централизованной сети. По очевидным причинам часть энергии теплоноситель утрачивает к моменту «попадания» в радиатор, поэтому реальные показатели обычно не превышают 90-95 градусов по Цельсию.

Хотите подробнее узнать о характеристиках биметаллических радиаторов, на которые нужно обращать внимание при выборе модели? Тогда свяжитесь с представителем «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80. Наш специалист предоставит компетентные рекомендации и поможет определить оптимальные характеристики биметаллического радиатора для вашей квартиры, дома или офиса.

Rifar Base 500 — 19 секций биметаллический секционный радиатор

Описание товара

При покупке радиатора 2 кронштейна в подарок.

При заказе от 4-х радиаторов действует скидка — 7%

Бесплатная доставка до квартиры.

Радиаторы RIFAR серии Base 500 – мощные биметаллические изделия, которые подходят для строительства систем отопления в плохо утепленных, больших комнатах и зданиях с ограничениями по высоте и другими конструктивными особенностями планировки. Секции радиаторов выполнены из стальной трубы, в которую залит сплав высокопрочного алюминия, благодаря чему готовое изделие с оребрением обеспечивает хорошую теплоотдачу, качественное отопление и отличается высокой стойкостью к перепадам давления и теплоносителю с разными свойствами. Радиаторы RIFAR серии Base 500 имеют современный дизайн и гармоничное сочетание с разными дизайнерскими стилями. Продукция сертифицирована и поставляется с гарантией бесперебойной работы в течение 10 лет.

Секция биметаллического радиатора Rifar Base 500 состоит из стальной трубы, залитой под высоким давлением алюминиевым сплавом. В результате монолитное изделие обеспечивает эффективную теплоотдачу при максимальном запасе прочности.

Модель RIFAR Base 500с межосевым расстоянием 500 мм — одна из самых мощных среди биметаллических радиаторов, что делает ее приоритетной при выборе радиаторов для отопления больших и слабоутепленных помещений. Секция радиатора «Рифар» состоит из стальной трубы, залитой под высоким давлением алюминиевым сплавом, обладающим высокими прочностными и отличными литейными свойствами. Полученное в результате монолитное изделие с тонким оребрением обеспечивает эффективную теплоотдачу при максимальном запасе прочности.

Преимущества:

Радиатор подходит для отопления больших по площади и плохо утепленных помещений.
Эффективность поддержания комфортного температурного режима.
Межосевое расстояние — 500 мм.
Двух кратное испытание на герметичность при давлении 30 атм.
Цвет радиатора — RAL 9016 (белый).
Показатель рН 7-8,3.
Высокая стойкость к коррозии.
В качестве источника тепла можно использовать только специально подготовленную воду.
Возможность использования радиаторов при высокой до 135°С температуре теплоносителя.
Высокая прочность конструкции.
Возможна установка радиатора в помещениях различного назначения, в том числе в медицинских учреждениях, в детских дошкольных учреждениях.
Простота монтажа.
Номинальный диаметр коллекторов — 1″ (25мм).
Адаптация к российским условиям использования. Загрязненный теплоноситель, перепады давления в системе и высокая температура жидкости не помеха исправной работе техники — батареи продолжают нагрев даже при показателях 20 атм и +135ºС.

Гарантия

Срок эксплуатации радиатора при условии соблюдения требований и рекомендаций производителя составляет не менее 10 лет. Гарантия на радиатор RIFAR BASE 200/350/500 действует в течение 10 лет со дня его продажи при наличии у покупателя настоящего паспорта с заполненным гарантийным талоном и штампом торгующей организации. Гарантия распространяется на все дефекты, возникшие по вине изготовителя. Гарантия не распространяется на дефекты, возникшие по вине потребителя или организации, ответственной за эксплуатацию системы отопления, к которой подключен (был подключен) данный радиатор, если не выдержаны нормы CТO 17330282.27.060.001-2008

Объем радиатора отопления – как правильно рассчитать

Теплоноситель в системе отопления – это не только водопроводная вода, которая закачивается внутрь за счет своего давления. К примеру, в загородных поселках нередко воду заливают в отопление ведрами, доставая ее из колодца или близлежащего водоема. Или вообще используют незамерзающие жидкости. Второй вариант используется нечасто только из-за дороговизны материала, но тот, кто планирует проживать на даче или загородном коттедже только по выходным и праздникам, пользуется именно незамерзающими жидкостями, чтобы каждый раз не сливать теплоноситель из отопительной системы. Поэтому расчет объема теплоносителя – важный показатель, в который входит объем радиатора отопления, объем труб и отопительного котла.

Емкость котла указана в паспорте изделия. Этот показатель будет в основном зависеть от мощности агрегата и его размеров. Объем труб можно определить из специальных таблиц, которых в Интернете большое количество. Мы тоже предлагаем такую таблицу:

Диаметр (мм)	Объем одного погонного метра (л)
15	0,177
20	0,31
25	0,49
32	0,8
40	1,25
50	1,96

Чтобы определить общий объем необходимого теплоносителя, который будет помещаться только в трубы, необходимо измерить их общую длину и умножить на показатель из таблицы. Если вы пользуетесь проектом для сооружения отопительной системы, то все необходимые расчеты и замеры можно провести по нему.

Рассчитываем объем радиатора

Итак, остается только определить объем воды в радиаторе отопления. Как это можно сделать проще всего? Советуем опять-таки воспользоваться таблицами. Обращаем ваше внимание, что производители предлагают на рынке различные модели отопительных приборов. В модельной линейке могут оказаться радиаторы не только разной конструкции, но и разных размеров. В плане размерного ряда в основе лежит межосевое расстояние, то есть, это расстояние между осями двух коллекторов (верхнего и нижнего). К тому же в настоящее время производители предлагают приборы на заказ, в которых используются индивидуальные эскизы и рисунки. С определением емкости этих батарей все намного сложнее.

Но давайте вернемся к данному показателю и покажем усредненные величины для приборов отопления. Берем модели вида 500 (межосевое расстояние).

Чугунный радиатор ЧМ-140 старого образца – 1,7 литра объем одной секции.
То же самое только нового образца – 1л.
Стальной панельный прибор тип 11 (то есть, одна панель) – 0,25 л на каждые 10 см длины прибора. Измерение типа в количественном соотношении увеличивает объем теплоносителя на 0,25 л. То есть, тип 22 – 0,5 л, тип 33 – 0,75 л.
Алюминиевая батарея – 0,45 л на каждую секцию.
Биметаллический – 0,25 л.

В данном списке нет стальных трубчатых радиаторов. Даже приблизительный объем у этой модели определить будет непросто. Дело все в том, что производители используют для их изготовления трубы различных диаметров, отсюда и невозможность подобрать хотя бы усредненный вариант. Поэтому рекомендуем обращать внимание на паспортные данные, где показатель объема должен быть указан.

Соотношение по типажу

Расчет объема опытным путем

А если такового показателя нет, что делать? Тогда рекомендуем найти объем батареи отопления практическим путем. Как это можно сделать:

Устанавливаете три заглушки на радиатор.
Ставите его на торец так, чтобы открытый патрубок находился сверху.
Берете мерную емкость, к примеру, ведро или ковшик (то есть вы должны знать объем этой емкости, пусть даже приблизительный).
Теперь заливаете вручную в батарею обычную воду, при этом считаете, сколько ведер вошло в отопительный прибор. Умножая количество на объем ведра, вы получаете объем теплоносителя в приборе.

Обратите внимание, что этот способ определения объема прибора отопления может быть использован для всех типов и моделей. Если в паспортных данных емкость прибора не указана, и таблицу определения вы не нашли, то опытным путем своими руками можно достаточно точно определить данный показатель.

Теперь хотелось бы затронуть тему, как влияет емкость батареи отопления на общую теплоотдачу отопительной системы. Здесь зависимость не прямая, а косвенная. Поясним суть дела. Многое будет зависеть от того, как сам теплоноситель будет двигаться по контурам: под действием физических законов (то есть, с естественной циркуляцией) или под искусственным давлением (под действием циркуляционного насоса).

Если выбран первый вариант, то оптимальное решение – радиаторы с большим объемом. Если второй, то тут разницы никакой нет. Давление создаст условия, при которых теплоноситель будет распределяться равномерно по всей сети, а, значит, равномерно распределиться и температура.

Биметаллический радиатор Oasis ECO 500/80 (6 секций) — Радиаторы отопления

Oasis. Комфорт и исключительная функциональность.

ЕСТЬ быстрая доставка, рассрочка, честная гарантия и скидки! — просто позвоните! Тел. 2-919-400. Мы Вас ждём!

Биметаллические радиаторы Oasis Eco предназначены для отопления многоэтажных домов. Радиаторы созданы на российском заводе на высокотехнологичном европейском оборудовании. В этих радиаторах секция выполнена из стального вертикального и горизонтального коллектора. Конструкция полностью исключает контакт теплоносителя с алюминиевым корпусом. Сочетание алюминиевого «корпуса» и стального «сердечника» позволяет прибору отличаться особой прочностью и долговечностью. Благодаря этой технологии прибор максимально устойчив к воздействию избыточного давления при гидравлических ударах в системах отопления. Особый дизайн, вертикальные и горизонтальные ребра биметаллического радиатора улучшают проход воздуха, что увеличивает теплоотдачу.

На сайте представлена РРЦ (цена от Производителя), мы не можем указать её ниже, зато можем сделать Вам скидки, например, на установку — Звоните! Тел. 225-07-19 По цене и доставке договоримся.

Преимущества для Вас:

Произведены на технологичном европейском оборудовании в г. Волгоград.
Самый современный способ изготовления — метод литья под давлением.
Подходит для центральных систем отопления.
Огромный запас прочности, высокая теплоотдача.
Опрессовка каждого радиатора – защита от протекания.
Повышенная коррозийная устойчивость.
Многоступенчатая система контроля качества.
Гарантия — 20 лет.

Строителям, работникам снабжения, дизайнерам предоставляются особые условия покупки. Уточняйте, звоните.

Технические характеристики

Теплоотдача радиатора, Вт	912
Рабочее давление, Атм	25
Давление испытания, Атм	38
Межосевое расстояние	500
Объем воды, л	1,2
Размеры (ВxШxГ), мм	562х480х80
Масса, кг	8,82

Биметаллические радиаторы отопления; что лучше; Инструкция по выбору. Радиаторы отопления биметаллические

Первые радиаторы отопления из двух металлов (биметаллических) появились в европейских странах более шестидесяти лет назад. Такие радиаторы полностью справились с возложенной на него функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновляется в России, на европейском рынке, в свою очередь, преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубы крепятся алюминиевые пластины радиатора. Крепятся они методом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединяется с остальными стальными штуцерами с помощью термостойких (до двухсот градусов) резиновых прокладок.

В российских городских квартирах с централизованным отоплением радиаторы этого типа отлично выдерживают давление до 25 атмосфер (с опрессовкой до 37 атмосфер) и за счет высокой теплоотдачи выполняют свою функцию намного лучше своих чугунных предшественников. .

Радиатор — Фото

Внешне отличить биметаллический и алюминиевый радиаторы довольно сложно. Вы можете убедиться, что можете только сравнить вес этих радиаторов. Биметаллический корпус из-за стального сердечника будет на 60% тяжелее своего алюминиевого собрата, и вы безошибочно совершите покупку.

Видео — Биметаллический радиатор

Положительные стороны использования биметаллических радиаторов

Биметаллические радиаторы панельного типа отлично впишутся в дизайн любого интерьера (жилых домов, офисов и т. Д.)), не занимая много места. Фасадная сторона радиатора может быть одна или размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает алюминиевые радиаторы пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливаются вертикально без использования кронштейнов за счет дополнительно присутствующей жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе для центрального. Как известно, некачественный теплоноситель в городских системах отопления отрицательно сказывается на радиаторах, сокращая срок их службы, но радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей из-за высокой коррозионной стойкости. сталь.
Биметаллические радиаторы — эталон прочности и надежности. Даже если давление в системе дойдет до 35-37 атмосфер, это не повредит батарее.
Высокая теплоотдача — одно из главных достоинств радиаторов из биметалла.
Регулировка температуры нагрева с помощью терморегулятора происходит практически молниеносно из-за небольшого сечения каналов в радиаторе. Этот же коэффициент позволяет вдвое уменьшить объем используемого теплоносителя.
Даже если возникнет необходимость отремонтировать одну из секций радиатора, благодаря продуманной конструкции непелса работа потребует минимум времени и сил.
Количество секций радиатора, необходимое для обогрева секций радиатора, легко подсчитать математически.Это исключает лишние финансовые затраты при покупке, установке и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы подходят для эксплуатации с некачественным теплоносителем, но последний значительно сокращает срок службы радиатора.
Главный минус биметаллической батареи — разный коэффициент расширения в алюминиевом сплаве и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
К проблеме недостатка можно отнести стоимость радиаторов из биметалла. Он выше, чем у радиаторов из чугуна, стали и алюминия, но с учетом всех преимуществ цена полностью себя оправдывает.

Как рассчитать количество секций радиатора

Благодаря простой математической формуле вы можете произвести расчет и узнать, сколько секций радиатора необходимо для обогрева помещения.

Перед расчетами требуется узнать площадь отапливаемого помещения и мощность радиатора. Вторая величина указывается на упаковках с продуктом или указывается в прайс-листах производителей радиаторов.

Итак, чтобы узнать количество секций радиатора (A), площадь помещения (S) умножается на 100 и делится на мощность радиатора (P).

А. = S. × 100 ÷ P.

При площади помещения 20 квадратных метров и мощности радиатора 180 Вт получаем:

A = 20 × 100 ÷ 180

Соответственно количество секций можно принять 11 или 12.Но, поскольку радиаторы с числом секций более 10 нагреваются менее эффективно, лучше установить два-три радиатора с меньшим числом секций.

Установка (установка) биметаллических радиаторов отопления

В конструкцию системы отопления входят трубы и непосредственно радиатор. Соединение радиатора и труб производим точечной сваркой. Монтаж производится сантехниками или другими квалифицированными специалистами в короткие сроки без серьезных разрушений стеновых перегородок.Возможна самостоятельная установка При наличии необходимых инструментов, приспособлений и представления о порядке работы. Инструкция по установке от производителя обычно идет в комплекте с биметаллическими радиаторами.

Как показывает практика, с биметаллическими радиаторами наиболее удачно сочетаются полипропиленовые трубки (армированные стекловолокном или алюминием). При использовании труб с глубокой алюминиевой арматурой использование шейдера и процесса зачистки становится ненужным.Это значительно сокращает сроки включения радиаторов. Менее популярными трубами для подключения радиаторов из биметалла из-за часто возникающих протечек и блоков являются трубы из чугуна (стали) и металлопластика, совмещенные с цанговыми зажимами.

Монтаж биметаллических радиаторов отопления производят демонтированными старыми после подготовки рабочего участка, который включает демонтаж трубопроводов от стояка, разметку места для установки нового радиатора и просверливание отверстий под кронштейны.

— Расстояние от носа радиатора до уровня пола принимается в пределах 60–120 мм.Если радиатор установлен выше или ниже указанной высоты, скорость теплообмена снижается. При этом от задней части радиатора до стены остается около 20 мм, а от верха радиатора до подоконника должно быть не менее 50 мм для улучшения конвекции и удобства монтажа.

— Традиционно радиаторы устанавливаются строго горизонтально под окном, по центру. При этом, если в комнате уже стоят радиаторы, их уровень должен строго соответствовать.

После разметки (строительными уровнями) на стене просверлить отверстия под кронштейны и закрепить последние дюбель-гвозди и цементный раствор. Кронштейны должны быть расположены так, чтобы крючки свободно проходили между горизонтальными коллекторами. В этом случае корпус радиатора будет надежно закреплен на стене.

Перед установкой биметаллический радиатор комплектуется всем необходимым: краном Маевского (для удаления из системы избытка воздуха) сверху, переходниками и футсорами на стыке радиатора с трубами.

Схемы подключения радиаторов

— Традиционная односторонняя схема или боковое подключение . В этом варианте патрубок, подающий охлаждающую жидкость радиатора, соединен с патрубком, расположенным наверху радиатора. Соответственно, к нижнему патрубку радиатора крепится напорная трубка. Тепловые потери при таком способе подключения не более двух процентов.

— Нижняя схема . Практикуется, когда система отопления скрыта или вмонтирована в пол.С противоположных сторон радиатора к нижним патрубкам подсоединяются патрубки отвода и подачи теплоносителя. Heatlopotieri достигают 12%.

— Диагональная схема Подходит для радиаторов с большим количеством секций. Подводящий патрубок подсоединяется к верхнему патрубку, а напорный патрубок подсоединяется с другой стороны, внизу.

После подключения система заливается охлаждающей жидкостью. Для этого стабилизирующий кран закрывают на 2/3, чтобы предотвратить гидравлический удар.

Биметаллические радиаторы с декоративным покрытием (два слоя термостойкой краски) не подлежат очистке абразивными материалами и порошками. Цвет рекомендуется не чаще десяти лет. При этом красить термостат категорически запрещено.

Видео — демонтаж старого радиатора и установка биметаллических

Биметаллические радиаторы, чем лучше

Биметаллические радиаторы на российском рынке полностью сертифицированы, но отличаются не только по компании и стране по производителю, есть небольшие, но очень важные нюансы, на которые стоит обратить внимание при покупке.

Цена — один из важнейших аспектов, на который обращают внимание потребители. Но прежде чем судить о качестве товара по его цене, следует разобраться, что составляет стоимость радиатора.

Самые недорогие радиаторы из Биметалла Представлены производителями из Китая и России. Цена одной секции не превышает четырехсот рублей. Низкая стоимость за счет упрощенной конструкции, экономия материала при производстве товаров. Рабочее давление таких радиаторов несколько ниже аналогов, произведенных в других странах, а внешний вид не идеален.

Если сравнивать радиаторов биметаллических из ценовой категории от 400 до 600 рублей По каждой секции мы встретим двух производителей из Италии (Global, Sira) и еще один бренд из России — Rifar. Радиаторы этих фирм эстетичнее и привлекательнее выглядят с покрытием белоснежных или кремовых оттенков. Некоторые модели оснащены вентиляционным отверстием или термостатом. Различные способы установки и некоторые производственные нюансы (межцентровое расстояние, оборудование и т. Д.), Не имеющие отношения к производительности (мощности) и надежности радиаторов.Но все они сумели зарекомендовать себя с положительной стороны довольных потребителей.

В специальной серии Рифар Монолит Модели радиаторов, специально разработанные для работы при рабочем давлении до ста атмосфер. При необходимости выбрать радиатор не прямой, а округлой формы, следует оценить качество и дизайн серии Rifar Flex . И если ваш выбор пал на радиаторы с медным сердечником, обладающие повышенной коррозионной стойкостью, то модели таких отопительных приборов представлены от компании Piligrim..

Биметаллические радиаторы

на нашем рынке появились не так давно, но стабильно набирают популярность. Называются они так потому, что состоят из двух металлов — стальных труб и выступов на них из силуминовых галтелей из алюминиевого сплава. Цена на них примерно на 30% выше, чем на алюминий. Зачем тогда их покупать? Потому что они более прочные и лучше переносят теплоносители, которые обслуживают нашу котельную онлайн.

Из сказанного легко понять, где они более вероятны: в многоэтажных домах, подключенных к централизованному отоплению.Это не значит, что в индивидуальных системах отопления они не работают. Работают они очень хорошо, но при этом имеют меньшую теплоотдачу (стальной каркас — не лучший теплопроводник) и более высокую цену. Нет смысла: теплоноситель нормальный (сами его качество контролируют), давление далеко не критическое, поэтому платить больше просто нет смысла, лучше поставить.

Виды биметаллических батарей

Прежде всего, нужно сказать, что не все биметаллические отопительные приборы изготавливаются из стали и алюминия.Вместо этого иногда использовалась медь. Но тогда они не в секционном исполнении, а в панельном. И они довольно приличные, но зато обладают отличной теплоотдачей.

Еще есть модели, в которых коллектор выполнен из нержавеющей стали. Они подходят для сетей pH высокого уровня, а также для любителей брать все компоненты системы с большим запасом прочности.

В полностью биметаллическом радиаторе вся рама сделана из стали, в некоторых — из нержавеющей стали

Вариант «Сталь + Алюминий» самый распространенный, и когда говорят о биметалле, обычно имеют в виду именно его.Но радиаторы из этих металлов могут быть двух типов: полные и частичные.

Если внутри секции и коллекторы горизонтальные и вертикальные изготовлены из стали, говорят «цельный биметалл», иногда все же встречается название «усиленный биметаллический радиатор». Это тоже про него. Для увеличения сечения теплоотдачи в него можно поместить две вертикальные трубки. Обычно это делается в моделях с большой глубиной.

Если из стали изготовлена только вертикальная труба, этот вариант называется «частичным» или «полубиметаллическим».

Что лучше

Коллекторы из стали полностью исключают контакт теплоносителя с алюминием. Это момент, который мешает нормальной работе алюминиевых батарей в наших многоэтажках. Второй момент — это перепады давления, которые могут быть при работе системы и в аварийных ситуациях. В целом в штатном состоянии этот показатель в любой сети находится в пределах 6-9 атм. Но к отопительным приборам стараются ставить отопительные приборы с кратным запасом: гидродревесина очень прочная.По этим параметрам лучше АКБ Из цельного биметалла:

рабочее давление у них примерно на 5 атм выше парциального (в среднем 30-40 атм, в зависимости от производителя),
100% исключение контакта с охлаждающей жидкостью.

В чем недостаток таких радиаторов? Они дорогие. Технология изготовления сложна: сначала необходимо сварить конструкцию, при этом обеспечить герметичность и надежность соединения, затем необходимо нанести на каркас алюминий, придав ему определенную форму.Необходимо обеспечить надежное соединение двух разных металлов, что непросто. Все это влияет на цену.

Еще один минус: нижняя тепловая секция. Разница составляет около 10% по сравнению с частичным биметаллом и 15-20% с аналогичным сечением алюминия.

Частичный биметалл имеет более низкие прочностные характеристики. Его горизонтальные коллекторы изготовлены из алюминия, то есть разрушаются теплоносителем. Но практика использования алюминиевых радиаторов показала, что в большинстве случаев это вертикальные коллекторы.Так что алюминий в горизонтальном положении сильно на долговечность нагревательных приборов не влияет. Тем не менее основная задача и идея не выполнена — исключить договор алюминия и теплоносителя. В любом случае они более требовательны к качеству теплоносителя (pH должен быть в районе 6-9, а лучше 7-8) и имеют более низкие показатели давления на зазор (да и рабочего давления тоже).

Теперь о плюсах. Эти батареи расположены между полностью биметаллическими и алюминиевыми. У них более высокая теплоотдача.Некоторые модели могут догнать алюминий. Например, Rifar Base 500 позволяет снимать с одной секции мощностью более 200 Вт (при температуре 70 o C).

Единственный полностью биметаллический радиатор от российского производителя «Риффар»

Так все же, какие биметаллические радиаторы лучше. Выскажу свою точку зрения: если поставить биметалл, то полный. Пусть дорого, но надежно. И выбирать производителя нужно с умом. Вполне возможно найти качественный цельный биметалл, который будет лишь немного дороже.Но еще раз подчеркиваю — это личное мнение.

В общем, нужно подходить с точки зрения условий эксплуатации. Вам необходимо знать следующие параметры вашей тепловой сети:

максимальная температура;
рабочее и максимальное давление;
водородный индикатор охлаждающей жидкости (pH).

Имея на руках эти данные, вы уже можете определиться, что лучше: биметаллический радиатор с частично стальным коллектором или нужен каркас, полностью состоящий из стали.

Узнав параметры сети, официального ответа не требует. Приведете «протокольные» значения, которые, мягко говоря, не всегда соответствуют действительности. Лучше узнавать об этом у сантехников, знающих реальную картину, а не официальных.

Производители и цены

Просматривая информацию на официальных сайтах, можно заметить одну закономерность. В описании некоторых моделей четко указано: все трубы, по которым идет теплоноситель.Даже есть картинки и фото, это наглядно. Другими словами, ни слова о том, какие коллекторы из каких металлов сделаны. И это модель одного производителя.

Так вот. Те модификации, где нет ссылок на материалы, — это частичный биметалл. Просто производители об этом умалчивают. По каким причинам — можно только догадываться.

Теперь о ценах. Мы даем их в долларах (курсовая устойчивость не отличается, так что …) и примерно.Все мы знаем, что аппетиты у людей разные, но ориентировочную стоимость мы привели. Берутся из интернет-магазинов, в офлайне могут заметно отличаться. О том, как выбирались фирмы (если указано): самые популярные и в магазинах, и на форумах. А по поводу размеров: Цены указаны на модели с межосевым расстоянием 500 мм.

	Биметаллические радиаторы		Радиаторы алюминиевые	Банкноты
	Цельнобиметаллический	Биметаллический частичный л	Радиаторы алюминиевые	Банкноты
«Чистый» Китай	7-10 $		6-7 $	Определить, из каких материалов изготовлены коллекторы, только визуально
Рифар (Россия)		12 $ -14 $	12 $	Ryfar производит только частичные биметаллы в разрезе.Полный только «Монолит», но он не типовой, а сварной. И один раздел не продается
Радена (Италия + Китай)	12-14 $		10-11 $
Сира (Италия + Китай)	16-18 $	14-15 $	10-11 $	Полный биметалл Только одна модель Ali Metal
Ферроли.	18-19 $	16 $	10-11 $
Глобальный	19 $		10-11 $	Производятся только полностью биметаллические батареи

Как видите, цены на алюминиевые радиаторы (во всяком случае у этих производителей) не сильно отличаются. Разница, конечно, есть, но исчисляется десятками рублей за секцию.А вот разброс по биметаллику более чем солидный.

Если руководствоваться отзывами, негативных отзывов о Bimetallic Radiators Global очень мало, для Radena совсем нет скромных. И выпускаются эти фирмы только с полностью металлическим коллектором. Но одно производство находится в Италии (), а другое в Китае ().

У всех остальных примерно такая же картина: встречаются отрицательные отзывы. Но сложно определить, связана ли проблема с ошибкой при установке или это производственный брак.И еще один нюанс: цены на российские рифары у производителя ниже. В таблице цены посредников.

Технические характеристики биметаллических радиаторов отопления

Этот вопрос уже не проще, чем с ценами. Производителей представлены десятки, если не сотни моделей и больше. Но про средние можно сказать (для моделей с межосевым расстоянием 500 мм):

тепловая мощность одной секции (при температуре 70 o C)
- полностью биметалл 160-180 Вт;
- частичный 170-200 Вт.
рабочее давление:
- полный биметалл 35-40 атм;
- частичная 25-30 атм.
максимальная температура охлаждающей жидкости:
- полностью биметаллическая 110 o C;
- частичное 100 o C.
объем воды в секциях (емкость):
- полный биметалл 0,18 -0,22 л;
- частичное 0,18-0,24 л.

Стоит учесть, что тепловые характеристики некоторых моделей могут отличаться как в большую, так и в меньшую сторону.Это связано не только с разным составом материалов и технологий, но и с разными размерами. Например, ширина секции стандартная: почти всегда 80 мм, а глубина может варьироваться от 70 мм до 95 мм. Понятно, что теплопередача вглубь будет больше, к тому же ребер больше, что еще больше увеличивает тепловую мощность.

Высота секций меняется. Межосевые выдерживают строго, но высота разветвленных граней может меняться.Так, при межосевом расстоянии 500 мм высота секции и 552 мм, и 575 мм.

Давление будет разным: используются трубы разной толщины по качеству каркаса, разное качество металла, разное сечение коллекторов и даже разная форма. Что остается более-менее стабильным, так это температуры. Все остальные характеристики сильно зависят от производителя и от параметров модели.

Расчет радиаторов биметаллических

Все, что нужно знать, чтобы рассчитать количество радиаторов в помещении, — это его тепловая мощность.Но методик расчета несколько:

по площади;
по объему;
по тепловым потерям.

Самый точный — по тепловым потерям. Этот параметр рассчитывает теплотехник. В принципе, данные о потребителях должны находиться в эксплуатационной организации. Вы можете узнать тепловые потери своего помещения. Для владельцев частных домов все не так просто: нужно заказать теплотехнический расчет у специалистов.

Но имея эти данные, все считается просто: вы делитесь ими в зависимости от выбора модели, которую вы выбрали, и получаете количество секций, которые необходимо установить для поддержания комфортной температуры.

Например, комната теряет тепло 1600 Вт, мощность радиатора 180 Вт. 1600/180 = 8,8 шт., Круглая, получаем 9 шт.

Метод расчета

При расчете биметаллических радиаторов по объему используют стандарты. По ним необходимо 41 Вт тепла, чтобы обеспечить тепло одного кубометра в панельных домах, в кирпичных — 34 Вт. Для определения количества секций потребуется рассчитать объем помещения (ширину умножить на длину комнату и высоту потолков), а затем найденное число умножается на соответствующую норму.Мы получаем столько тепла, сколько необходимо для обогрева этого помещения. Разделив ее на тепловую мощность радиатора, получаем количество секций.

Например, комната имеет такие параметры: ширина 3 м, длина 4 м, высота потолков 2,5 м. Радиаторы будут установлены на 180 Вт. Рассчитать по порядку:

Получаем размер комнаты: 3 * 4 * 2,5 = 30 м 3.
Если комната находится в кирпичном доме, потребуется 30 м 3 * 34 Вт = 1020 Вт.
Теперь считаем количество секций 1020 Вт / 180 Вт = 5,66 шт.
Пронзительно, получаем 6 секций.

Как рассчитать сечения в области

Самый простой способ — посчитать количество секций на площади. Но он допускает величайшую ошибку. Они исходят из того, что в среднем для обогрева одного метра площади комнаты нужно 100 Вт тепла. При этом не учитывается ни регион, ни высота потолков, ни материал стен и т. Д.

Чтобы понять, насколько велика погрешность, посчитаем количество секций для одного помещения .:

Площадь получается 3 * 4 = 12 м 2.
Одна секция радиатора мощностью 180 Вт могла нагреть (по норме) 1,8 м 2.
Для нахождения количества секций площадь помещения Делим на этот показатель: 12 м 2 / 1,8 м 2 = 6,66 шт, округляем, получаем 7 шт.

Имеется ошибка, причем значительная. Этот метод подходит только для приблизительного определения количества участков средней теплоизоляции в средней полосе России.

Причем оба расчета только для тех случаев, когда параметры системы следующие: Температура теплоносителя на подаче 90 o C, на «реверсе» 70 o C, в помещении должна быть 20 o C. Данные мощности биметаллических радиаторов (и других тоже) приведены именно для таких значений (это установлено нормами). При остальных параметрах мощность будет другой. В некоторых случаях производитель указывает теплопередачу и другие общие температуры.

Кроме того, два последних метода дают только более или менее правильные результаты. Учитывая это, вы можете поставить либо больше, чем требуется, либо меньше. Оба варианта не самые лучшие. А все потому, что при расчетах не учитывается ни площадь окон, ни степень их утепления. Также не учитывается наличие и количество внешних стен. Ведь какой большой площади потребуется стена, выходящая наружу, тем больше тепла требуется для поддержания нормальной температуры.Чтобы учесть все эти и другие факторы, нужно использовать поправочные коэффициенты.

РЕЗУЛЬТАТЫ

Биметаллические радиаторы хороши, когда в сети циркулирует некачественный теплоноситель, возможны сильные гидравлические удары. В этом случае стальной каркас служит гарантией целостности отопительного прибора. Применение Б. Индивидуальное отопление Целесообразно только в случае использования антифриза. При использовании воды просто не нужно больше платить.

Биметаллические радиаторы отопления в последнее время стали неотъемлемой частью системы отопления.Планируя капитальный ремонт жилого или офисного помещения, невозможно обойти вниманием работы по обновлению отопительных приборов. Наиболее прогрессивным и экономически выгодным считается использование радиаторов из биметалла, способных равномерно подавать тепло, а также привлекательных с точки зрения современной эстетики интерьера.

Все чаще мы видим, как видоизменяются квартиры соотечественников. Ремонт приобретает белое более широкое понятие, чем банальная перетряска слотов. Повышенное внимание уделяется дизайну.Даже выбирая для квартиры обычные батареи, хозяева стремятся приобрести биметаллические радиаторы отопления с лаконичным привлекательным внешним видом.

Почему именно биметаллические радиаторы отопления? — ты спрашиваешь. D. суть, здравый смысл и оптимальные цены делают этот товар. Ответим на запрос на отопительные батареи. И мы постараемся раскрыть все плюсы и минусы, не забывая учитывать внутреннее наполнение инструментов.

Равномерное распределение тепла с помощью биметаллических радиаторов отопления

Биметаллические радиаторы отопления в современных отопительных приборах

Биметаллические батареи отопления давно пришли на смену чугунным радиаторам.От постсоветских моделей их отличали красивый дизайн, легкость и защита от коррозии. Репутация лучших и надежных батарей для отопления квартиры настолько велика, что с этим спорят даже отчаянные скептики.

Само название батареи говорит о том, что радиаторы отопления в биметаллических состоят из двух различных металлов. Он проходит через стальные трубы, которые в малой степени подвержены коррозии. Сталь упакована в алюминий, который обладает хорошими теплопередающими свойствами и обеспечивает красивый внешний вид.

Обратите внимание, что система медных труб может быть использована помимо стальных, изготовленных производителем из алюминия. Такая конструкция незаменима, если батареи для квартиры монтируются в той системе, где она используется. Наличие гликольсодержащих теплоносителей потребует от владельца отказаться от выбора биметаллических радиаторов отопления на моделях, где в качестве сердечника используется медь, поскольку она более устойчива в аналогичной агрессивной среде.

В продаже можно найти и полустационарные варианты.Здесь внутреннее наполнение радиатора представлено двойной сердцевиной. Горизонтальные элементы выполнены из алюминия, а вертикальные — из стали. Это увеличивает теплопередачу, но снижает долговечность.

Внутреннее наполнение биметаллических радиаторов отопления

Как мы уже отмечали, биметаллические радиаторы отопления включают в свою конструкцию два металлических элемента, кроме того, они изготавливаются в цельнометаллическом корпусе или содержат композитные секции. Несмотря на то, что существуют полуметаллические варианты, однако, биметаллические радиаторы отопления имеют основное деление всего на две категории:

Сталь плюс алюминий;
медь плюс алюминий.

Категория Радиаторы «Steel Plus Aluminium» , включает в себя две стальные трубы, проходящие горизонтально по типу коллектора, между собой соединенные вертикальными динамиками, в которые монтируются. Хладагент протекает внутри стальных трубок, не контактируя с алюминием.

Конструктивное решение позволяет использовать все прелести алюминиевого радиатора, в дальнейшем рассчитывая на рабочую температуру + 110 ° С при давлении до 40 бар. Герметизация стыков секций дает возможность устранить протечки при условии отсутствия откровенного брака.К достоинствам секционных моделей биметаллических радиаторов отопления добавляется несложное увеличение количества секций по запросу потребителя.

Конструкция модели «Медь плюс алюминий» Секционное моделирование не подразумевает, биметаллические радиаторы отопления с медным сердечником всегда находятся в цельном и прочном здании. Внутри аккумулятора из алюминиевого корпуса установлен кулер из медного сплава. Жесткий змеевик способен работать с рабочим давлением 50 бар.

Достоинства не только в повышенном рабочем давлении, КПД теплопроводности металлической меди выше, соответственно у радиаторов увеличена отдача тепла. Важнейшим преимуществом биметаллического радиатора отопления с медным сердечником является небольшая подверженность возникновению в нем карбонатных отложений в процессе коррозии.

Радиатор отлично подходит для системы, где охлаждающая жидкость включает в свой состав различные антифризы.В этом аккумуляторе охлаждающая жидкость идет только с медью. Кроме того, биметаллические радиаторы отопления с медными трубами обладают низким коэффициентом шероховатости, что благоприятно сказывается на работе насосной группы.

Что выбрать — секцию или монолит?

Покупая биметаллические батареи отопления, стоит обратить внимание на конструктивные особенности. Секционные радиаторы наиболее распространены, так как они одними из первых появляются на рынке. Такие радиаторы потребуют доработки, так как возможно проникновение из-за недостаточно надежных переходов.

Последние модификации уже выгодны своим монолитием. Хладагент представляет собой твердый агрегат из меди или стали, одетый в алюминиевый корпус. Именно такие батареи для квартиры и стоит выбирать, так как их показатели намного выше, чем у секционных радиаторов. Несмотря на то, что тепловая мощность у этих разновидностей практически одинакова, монолитное давление допускается раз в 5 и выше.

Качество всегда дороже, поэтому придется учитывать возможности собственного бюджета.Если цена не имеет значения, то лучше установить дома монолитные биметаллические батареи отопления. А конструктивные виды и модификации аккумуляторов можно выбрать на любой вкус.

Использование биметаллических радиаторов отопления становится все более востребованным не только для частных домов и квартир, но и на предприятиях и в офисах компаний.

Растущая популярность объясняется высоким КПД этих устройств и привлекательностью их внешнего дизайна.Биметаллические радиаторы прекрасно вписываются в интерьер любого стиля, не нарушая его гармонии и красоты.

Биметаллические радиаторы: достоинства и недостатки

Если сравнивать с алюминиевыми аналогами, то биметаллические радиаторы немного уступают им по теплоотдаче. Но значительно превышают силы и сроки. Биметалл менее подвержен коррозии и способен выдерживать высокое давление воды (до 24 бар). Что касается цены, то она заметно выше, чем у алюминиевых радиаторов.Однако вариант от Биметалла прослужит не менее 25 лет и полностью оправдает высокую стоимость.

Купить биметаллические радиаторы для дома или офиса

Сегодня в специализированных магазинах представлен широкий выбор моделей от различных производителей, которые поставляют на потребительский рынок отличную продукцию. Это такие фирмы, как Global, Rifar, Sira и многие другие.

Желающим купить биметаллические радиаторы для дома или офиса следует учитывать площадь помещения и приобретать достаточное количество секций, ведь от их количества зависит эффективность установленного радиатора.Расчет количества секций мы не будем описывать в этой статье, во-первых, это уже было сделано, во-вторых, выкладываем видеоролик, где максимально подробно изложен расчет количества секций в радиаторах отопления:

Правила выгодных покупок

Чтобы биметаллические радиаторы служили долго, их следует приобретать в магазинах с солидной репутацией. Перед покупкой будет весьма кстати:

произвести математические расчеты, которые помогут согласовать прихожую и количество секций в батарее;
учитывает особенности выбранной модели;
изучить отзывы потребителей;
взвесьте свои финансовые возможности.

Радиаторы отопления SIRA (биметаллические)

Отечественный потребитель отлично знаком с надежной, практичной и качественной продукцией CIRA Corporation — авторитетного итальянского производителя систем отопления. Изготовлены из стали и предназначены для обогрева различных общественных, складских и жилых помещений.

Вся модельная линейка биметаллических радиаторов отопления, помимо традиционно высоких характеристик, отличается актуальным стильным дизайном, что позволяет использовать изделие без малейшего ущерба дизайну интерьера.Расстояние до середины сцены такой модели составляет всего 30 см, а глубина — 9,5 см. Также радиаторы отопления Sira (Сира) (биметаллические) обладают прекрасными техническими характеристиками и исключительными характеристиками.

Неизменность продукции

Sira подтверждена многолетней эффективностью использования в домашних условиях и обусловлена многоуровневым контролем всех производственных процессов и этапов. Итак, каждая секция биметаллического радиатора отопления Sira? Конкретный продукт проходит отдельные испытания, а собранный нагреватель обязательно сжимается сжатым воздухом.

Вся линейка продукции Sira отлично противопоставляется пневматике и гидротрансформатору, благодаря чему устойчива к перепадам давления. Визитная карточка такого радиатора — это высокая теплоотдача и долгая безотказная работа.

Отсутствие сварных швов Биметаллические радиаторы отопления Sira, что достигается за счет заливки напорных конструкций, обуславливает герметичность изделий. Хладагент циркулирует по специальному внутреннему каналу, который изготовлен из первоклассной, устойчивой к коррозии стали.

Радиаторы отопления SIRA

(cira) (биметаллические) не требуют оперативного ремонта и дополнительного обслуживания. Максимальный комфорт и комфорт в помещениях, отапливаемых отопительными приборами производства Sira, достигается за счет нулевого уровня шума внутри самого прибора и возможности быстро и гибко регулировать температурный режим.

Особый акцент Итальянский концерн производитель « Sira. Group» делает на безопасность собственной продукции, которая обеспечивается отсутствием острых углов и разного рода заусенцев.Отличительной особенностью биметаллических радиаторов отопления Sira является их должный КПД. Таким образом, минимальное количество теплоносителя и высокая теплоотдача каждой конструкции позволяют оптимизировать затраты на энергоноситель.

Модель	Расстояние между осями (мм)	Размеры секции: ширина × высота × глубина (мм)	Максимальное рабочее давление (бар)	Тепловая мощность секции (Вт)	Объем охлаждающей жидкости в секции ( литров)	Вес секции (кг)	Максимальная температура охлаждающей жидкости (° C)
Рифар (Россия)
«Рифар Forza 350»	350	415 × 90 × 80	20	136	0.18	1,36	135
«Рифар Forza 500»	500	570 × 100 × 80	20	202	0,2	1,84	135
«Рифар Монолит 350»	350	415 × 100 × 80	100	136	0,18	1,5	135
«Рифар Монолит 500»	500	577 × 100 × 80	100	194	0.2	2/0	135
«Global Radiatori» (Италия)
«СТИЛЬ 350»	350	425 × 80 × 80	35	125	0,16	1,56	110
«Мотив 500»	500	575 × 80 × 80	35	168	2	1.97	110
«STYLE PLUS 350»	350	425 × 80 × 95	35	140	0,17	1,5	110
«STYLE PLUS 500»	500	575 × 80 × 95	35	185	0,19	1,94	110
«ROYAL THERMO» (Италия)
«Biliner InOX 500»	500	574 × 80 × 87	20	171	0.2	2,0	90
«Билинер 500»	500	574 × 80 × 87	20	171	0,2	2,0	90
«ТЕНРАД» (Германия)
«ТЕНРАД 350»	350	400 × 80 × 77	24	120	0.15	1,22	120
«ТЕНРАД 500»	500	550 × 80 × 77	24	161	0,22	1,44	120
«ГОРДИ» Китай
«ГОРДИ 350»	350	412 × 80 × 80	30	160	0.21 год	1,4	110
«ГОРДИ 500»	500	572 × 80 × 80	30	181	0,3	1,7	110
SIRA INDUSTRIE (Италия)
«Гладиатор 200»	200	275 × 80 × 80	30	90	0.1	0,65	110
«Гладиатор 350»	350	275 × 80 × 80	30	140	0,13	0,85	110
«Гладиатор 500»	500	423 × 80 × 80	30	185	0,42	0,6	110
ООО «Литиз» (Украина)
Altermo LRB	500	575 × 82 × 80	18	169	0.15	2,5	130
«Артермо Рио»	500	570 × 82 × 80	18	166	0,15	2	130
«Грандини» (Италия)

Термическое расширение твердых тел и жидкостей

Цели обучения

К концу этого раздела вы сможете:

Определите и опишите тепловое расширение.
Рассчитайте линейное расширение объекта с учетом его начальной длины, изменения температуры и коэффициента линейного расширения.
Рассчитайте объемное расширение объекта с учетом его исходного объема, изменения температуры и коэффициента объемного расширения.
Рассчитать термическое напряжение на объекте с учетом его исходного объема, изменения температуры, изменения объема и модуля объемной упругости.

Рис. 1. Такие термические компенсаторы на мосту Окленд Харбор-Бридж в Новой Зеландии позволяют мостам изменять длину без потери устойчивости.(Источник: Ингольфсон, Wikimedia Commons)

Расширение спирта в градуснике — один из многих часто встречающихся примеров теплового расширения , изменения размера или объема данной массы в зависимости от температуры. Горячий воздух поднимается вверх, потому что его объем увеличивается, что приводит к тому, что плотность горячего воздуха меньше плотности окружающего воздуха, вызывая подъемную (восходящую) силу на горячий воздух. То же самое происходит со всеми жидкостями и газами, вызывая естественный теплоперенос вверх в домах, океанах и погодных системах.Твердые тела также подвергаются тепловому расширению. Например, железнодорожные пути и мосты имеют компенсаторы, позволяющие им свободно расширяться и сжиматься при изменении температуры.

Каковы основные свойства теплового расширения? Во-первых, тепловое расширение явно связано с изменением температуры. Чем больше изменение температуры, тем больше будет гнуться биметаллическая полоса. Во-вторых, это зависит от материала. В термометре, например, расширение спирта намного больше, чем расширение содержащего его стекла.

Какова основная причина теплового расширения? Как обсуждается в «Кинетической теории: атомное и молекулярное объяснение давления и температуры», повышение температуры означает увеличение кинетической энергии отдельных атомов. В твердом теле, в отличие от газа, атомы или молекулы плотно упакованы вместе, но их кинетическая энергия (в виде небольших быстрых колебаний) отталкивает соседние атомы или молекулы друг от друга. Это проталкивание от соседа к соседу приводит в среднем к немного большему расстоянию между соседями и в сумме увеличивает размер всего тела.Для большинства веществ в обычных условиях нет предпочтительного направления, и повышение температуры увеличит размер твердого вещества на определенную долю в каждом измерении.

Линейное тепловое расширение — тепловое расширение в одном измерении

Изменение длины Δ L пропорционально длине L . Зависимость теплового расширения от температуры, вещества и длины резюмируется в уравнении Δ L = αL Δ T , где Δ L — изменение длины L , Δ T — длина изменение температуры, и α — коэффициент линейного расширения , который незначительно изменяется в зависимости от температуры.

В таблице 1 приведены типичные значения коэффициента линейного расширения, которые могут иметь единицы 1 / ºC или 1 / K. Поскольку величина кельвина и градуса Цельсия одинакова, значения α и Δ T могут быть выражены в единицах кельвина или градусов Цельсия. Уравнение Δ L = αL Δ T является точным для небольших изменений температуры и может использоваться для больших изменений температуры, если используется среднее значение α .

Таблица 1. Коэффициенты теплового расширения при 20ºC
Материал	Коэффициент линейного расширения α (1 / ºC)	Коэффициент объемного расширения β (1 / ºC)
Твердые вещества
Алюминий	25 × 10 ^{— 6}	75 × 10 ^{— 6}
Латунь	19 × 10 ^{— 6}	56 × 10 ^{— 6}
Медь	17 × 10 ^{— 6}	51 × 10 ^{— 6}
Золото	14 × 10 ^{— 6}	42 × 10 ^{— 6}
Чугун или сталь	12 × 10 ^{— 6}	35 × 10 ^{— 6}
Инвар (железо-никелевый сплав)	0.9 × 10 ^{— 6}	2,7 × 10 ^{— 6}
Свинец	29 × 10 ^{— 6}	87 × 10 ^{— 6}
Серебро	18 × 10 ^{— 6}	54 × 10 ^{— 6}
Стекло (обычное)	9 × 10 ^{— 6}	27 × 10 ^{— 6}
Стекло (Pyrex®)	3 × 10 ^{— 6}	9 × 10 ^{— 6}
кварцевый	0.4 × 10 ^{— 6}	1 × 10 ^{— 6}
Бетон, Кирпич	~ 12 × 10 ^{— 6}	~ 36 × 10 ^{— 6}
Мрамор (средний)	2,5 × 10 ^{— 6}	7,5 × 10 ^{— 6}
Жидкости
эфир		1650 × 10 ^{— 6}
Спирт этиловый		1100 × 10 ^{— 6}
Бензин		950 × 10 ^{— 6}
Глицерин		500 × 10 ^{— 6}
Меркурий		180 × 10 ^{— 6}
Вода		210 × 10 ^{— 6}
Газы
Воздух и большинство других газов при атмосферном давлении		3400 × 10 ^{— 6}

Пример 1.Расчет линейного теплового расширения: мост Золотые Ворота

Главный пролет моста Золотые Ворота в Сан-Франциско имеет длину 1275 м в самый холодный период. Мост подвергается воздействию температур от до от 15 ° C до 40 ° C. Каково изменение его длины между этими температурами? Предположим, что мост полностью стальной.

Стратегия

Используйте уравнение линейного теплового расширения Δ L = α L Δ T , чтобы рассчитать изменение длины Δ L .{\ circ} \ text {C} \ right) = 0,84 \ text {m} \\ [/ latex]

Обсуждение

Это изменение длины заметно, хотя и невелико по сравнению с длиной моста. Обычно он распространяется на многие компенсаторы, поэтому расширение в каждом стыке невелико.

Тепловое расширение в двух и трех измерениях

Объекты расширяются во всех измерениях, как показано на рисунке 2. То есть их площадь и объем, а также их длина увеличиваются с температурой.Отверстия также увеличиваются с увеличением температуры. Если вы прорежете отверстие в металлической пластине, оставшийся материал расширится точно так же, как если бы заглушка все еще была на месте. Заглушка станет больше, а значит, и отверстие должно стать больше. (Представьте, что кольцо соседних атомов или молекул на стенке дыры отталкивает друг друга все дальше друг от друга при повышении температуры. Очевидно, что кольцо соседей должно становиться немного больше, поэтому дыра становится немного больше).

Тепловое расширение в двух измерениях

Для небольших изменений температуры изменение площади Δ A определяется как Δ A = 2αAΔ T , где Δ A — изменение площади A , Δ T — изменение температуры , а α — коэффициент линейного расширения, который незначительно меняется в зависимости от температуры.

Рис. 2. В общем, объекты расширяются во всех направлениях при повышении температуры. На этих чертежах исходные границы объектов показаны сплошными линиями, а расширенные границы — пунктирными линиями. (а) Площадь увеличивается из-за увеличения как длины, так и ширины. Увеличивается и площадь круглой пробки. (b) Если заглушку удалить, оставшееся отверстие становится больше с повышением температуры, как если бы расширяющаяся заглушка все еще оставалась на месте. (c) Объем также увеличивается, потому что все три измерения увеличиваются.

Тепловое расширение в трех измерениях

Изменение объема Δ V очень близко Δ V = 3 α V Δ T . Это уравнение обычно записывается как Δ V = βV Δ T , где β — коэффициент объемного расширения и β ≈ 3α. Обратите внимание, что значения β в таблице 1 почти точно равны 3α.

Обычно объекты расширяются с повышением температуры.Вода — самое важное исключение из этого правила. Вода расширяется с повышением температуры (ее плотность уменьшается до ), когда она находится при температуре выше 4ºC (40ºF). Однако он расширяется с при понижении температуры , когда она находится между + 4ºC и 0ºC (от 40ºF до 32ºF). Вода самая плотная при + 4ºC. (См. Рис. 3.) Возможно, самым поразительным эффектом этого явления является замерзание воды в пруду. Когда вода у поверхности охлаждается до 4ºC, она становится плотнее, чем оставшаяся вода, и поэтому опускается на дно.Этот «оборот» приводит к образованию более теплой воды у поверхности, которая затем охлаждается. В конце концов, пруд имеет постоянную температуру 4ºC. Если температура в поверхностном слое опускается ниже 4ºC, вода становится менее плотной, чем вода внизу, и, таким образом, остается наверху. В результате поверхность водоема может полностью промерзнуть. Лед поверх жидкой воды обеспечивает изолирующий слой от резких зимних температур наружного воздуха. Рыба и другие водные животные могут выжить в воде с температурой 4ºC подо льдом из-за этой необычной характеристики воды.Он также обеспечивает циркуляцию воды в пруду, что необходимо для здоровой экосистемы водоема.

Рис. 3. Плотность воды как функция температуры. Обратите внимание, что тепловое расширение на самом деле очень мало. Максимальная плотность при + 4ºC только на 0,0075% больше, чем плотность при 2ºC, и на 0,012% больше, чем при 0ºC.

Установление соединений: соединения в реальном мире — заполнение бака

Рис. 4. Поскольку при повышении температуры газ расширяется больше, чем бензобак, вы не можете проехать столько миль на «пустом» летом, как зимой.(Источник: Гектор Алехандро, Flickr)

Различия в тепловом расширении материалов могут привести к интересным эффектам на заправочной станции. Один из примеров — капание бензина из только что залитого бака в жаркий день. Бензин начинается при температуре земли под заправочной станцией, которая ниже, чем температура воздуха наверху. Бензин охлаждает стальной бак при его наполнении. И бензин, и стальной бак расширяются, когда они нагреваются до температуры воздуха, но бензин расширяется намного больше, чем сталь, и поэтому он может перелиться через край.

Эта разница в расширении также может вызвать проблемы при интерпретации показаний манометра. Фактическое количество (масса) бензина, оставшегося в баке, когда манометр показывает «пустой», летом намного меньше, чем зимой. Бензин имеет тот же объем, что и зимой, когда горит лампочка «долейте топлива», но из-за того, что бензин расширился, масса меньше. Если вы привыкли зимой пробегать еще 40 миль на «пустом месте», будьте осторожны — летом вы, вероятно, выбегаете намного быстрее.

Пример 2. Расчет теплового расширения: газ по сравнению с газовым баллоном

Предположим, ваш стальной бензобак объемом 60,0 л (15,9 галлона) заполнен бензином, поэтому температура и бака, и бензина составляет 15,0 ° C. Сколько бензина вылилось к тому времени, когда они нагрелись до 35,0ºC?

Стратегия

Бак и бензин увеличиваются в объеме, но бензин увеличивается больше, поэтому количество разлитого является разницей в изменении их объема. (Бензобак можно рассматривать как твердый стальной.) Мы можем использовать уравнение для объемного расширения, чтобы рассчитать изменение объема бензина и бака.

Решение

Используйте уравнение для увеличения объема, чтобы рассчитать увеличение объема стального резервуара: Δ V _с = β _с V _с Δ T .
Увеличение объема бензина определяется следующим уравнением: Δ V _газ = β _газ V _газ Δ T .
Найдите разницу в объеме, чтобы определить количество разлитого как V _разлив = Δ V _газ — Δ V _s.

В качестве альтернативы мы можем объединить эти три уравнения в одно уравнение. (Обратите внимание, что исходные объемы равны.)

[латекс] \ begin {array} {lll} {V} _ {\ text {spill}} & = & \ left ({\ beta} _ {\ text {gas}} — {\ beta} _ {\ text {s}} \ right) V \ Delta T \\ & = & \ left [\ left (\ text {950} — \ text {35} \ right) \ times {\ text {10}} ^ {- 6} / ^ {\ circ} \ text {C} \ right] \ left (\ text {60} \ text {.{\ circ} \ text {C} \ right) \\ & = & 1 \ text {.} \ text {10} \ text {L} \ end {array} \\ [/ latex]

Обсуждение

Это значительная сумма, особенно для резервуара объемом 60,0 л. Эффект такой поразительный, потому что бензин и сталь быстро расширяются. Скорость изменения тепловых свойств обсуждается в главе «Тепло и методы теплопередачи».

Если вы попытаетесь плотно закрыть резервуар, чтобы предотвратить переполнение, вы обнаружите, что он все равно протекает либо вокруг крышки, либо в результате разрушения резервуара.Сильное сжатие расширяющегося газа эквивалентно его сжатию, и как жидкости, так и твердые тела сопротивляются сжатию с чрезвычайно большими силами. Чтобы избежать разрыва жестких контейнеров, в этих контейнерах есть воздушные зазоры, которые позволяют им расширяться и сжиматься, не нагружая их.

Термическое напряжение

Термическое напряжение создается за счет теплового расширения или сжатия (обсуждение напряжения и деформации см. В разделе «Эластичность: напряжение и деформация»). Термическое напряжение может быть разрушительным, например, когда бензин разрывает бак при расширении.Это также может быть полезно, например, когда две части соединяются вместе путем нагревания одной при производстве, затем надевания ее на другую и охлаждения комбинации. Термический стресс может объяснить многие явления, такие как выветривание скал и тротуаров из-за расширения льда при замерзании.

Пример 3. Расчет теплового напряжения: давление газа

Какое давление будет создано в бензобаке, рассмотренном в примере 2, если температура бензина повысится с 15?От 0 ° C до 35,0 ° C без возможности расширения? Предположим, что модуль объемной упругости B для бензина составляет 1,00 × 10 ⁹ Н / м ².

Стратегия

Чтобы решить эту проблему, мы должны использовать следующее уравнение, которое связывает изменение объема Δ V с давлением:

[латекс] \ Delta {V} = \ frac {1} {B} \ frac {F} {A} V_0 \\ [/ latex]

, где [латекс] \ frac {F} {A} \\ [/ latex] — давление, V ₀ — исходный объем, а B — модуль объемной упругости рассматриваемого материала.Мы будем использовать количество, пролитое в Примере 2, как изменение объема Δ V .

Решение

Измените уравнение для расчета давления: [латекс] P = \ frac {F} {A} = \ frac {\ Delta {V}} {V_0} B \\ [/ latex].
Вставьте известные значения. Модуль объемной упругости для бензина составляет B = 1,00 × 10 ⁹ Н / м ². В предыдущем примере изменение объема Δ V = 1,10 л — это количество, которое может разлиться. Здесь V ₀ = 60.7 \ text {Pa} \\ [/ latex].

Обсуждение

Это давление составляет около 2500 фунтов / дюйм ², , что на больше, чем может выдержать бензобак.

Силы и давления, создаваемые термическим напряжением, обычно такие же большие, как в приведенном выше примере. Железнодорожные пути и дороги могут деформироваться в жаркие дни, если у них нет достаточных компенсационных швов. (См. Рис. 5.) Линии электропередач провисают больше летом, чем зимой, и в холодную погоду они лопнут, если провисания недостаточно.Трещины в оштукатуренных стенах открываются и закрываются по мере того, как дом нагревается и остывает. Стеклянные сковороды треснут при быстром или неравномерном охлаждении из-за различного сжатия и создаваемых им напряжений. (Pyrex® менее чувствителен из-за своего малого коэффициента теплового расширения.) Сосуды под давлением ядерных реакторов находятся под угрозой из-за чрезмерно быстрого охлаждения, и хотя ни один из них не вышел из строя, некоторые из них охлаждались быстрее, чем считалось желательным. Биологические клетки разрываются при замораживании продуктов, что ухудшает их вкус.Повторные оттаивания и замораживания усугубляют ущерб. Даже океаны могут быть затронуты. Значительная часть повышения уровня моря в результате глобального потепления происходит из-за теплового расширения морской воды.

Рис. 5. Термическое напряжение способствует образованию выбоин. (кредит: Editor5807, Wikimedia Commons)

Металл регулярно используется в человеческом теле для имплантатов бедра и колена. Большинство имплантатов со временем необходимо заменять, потому что, помимо прочего, металл не сцепляется с костью.Исследователи пытаются найти более качественные металлические покрытия, которые позволили бы соединить металл с костью. Одна из проблем — найти покрытие с коэффициентом расширения, аналогичным коэффициенту расширения металла. Если коэффициенты расширения слишком разные, термические напряжения во время производственного процесса приводят к трещинам на границе раздела покрытие-металл.

Другой пример термического стресса — во рту. Зубные пломбы могут расширяться иначе, чем зубная эмаль. Может вызывать боль при поедании мороженого или горячем напитке.В наполнении могут образоваться трещины. На смену металлическим пломбам (золото, серебро и др.) Приходят композитные пломбы (фарфор), которые имеют меньший коэффициент расширения и ближе к зубам.

Проверьте свое понимание

Два блока, A и B, сделаны из одного материала. Блок A имеет размеры l × w × h = L × 2 L × L , а блок B имеет размеры 2 L × 2 L × 2 L .Если температура изменится, что будет

изменение объема двух блоков,
изменение площади поперечного сечения l × w и
изменение высоты h из двух блоков?

Рисунок 6.

Решение

Изменение громкости пропорционально исходной громкости. Блок A имеет объем л × 2 л × л = 2 л ³. Блок B имеет объем 2 л × 2 л × 2 L = 8 л ³ , , что в 4 раза больше, чем у блока A. Таким образом, изменение объема блока B должно быть в 4 раза больше, чем в блоке A.
Изменение площади пропорционально площади. Площадь поперечного сечения блока A составляет л × 2 л = 2 л ² , , в то время как площадь поперечного сечения блока B составляет 2 л × 2 л = 4 л ².Поскольку площадь поперечного сечения блока B вдвое больше, чем у блока A, изменение площади поперечного сечения блока B вдвое больше, чем у блока A.
Изменение высоты пропорционально исходной высоте. Поскольку исходная высота блока B вдвое больше, чем у A, изменение высоты блока B вдвое больше, чем у блока A.

Сводка раздела

Тепловое расширение — это увеличение или уменьшение размера (длины, площади или объема) тела из-за изменения температуры.
Тепловое расширение велико для газов и относительно невелико, но им нельзя пренебречь, для жидкостей и твердых тел.
Линейное тепловое расширение Δ L = α L Δ T , где Δ L — изменение длины L , Δ T — изменение температуры, а α — коэффициент линейного расширение, которое незначительно меняется в зависимости от температуры.
Изменение площади из-за теплового расширения составляет Δ A = 2α A Δ T , где Δ A — изменение площади.
Изменение объема из-за теплового расширения составляет Δ V = βV Δ T , где β — коэффициент объемного расширения и β ≈ 3α. Тепловое напряжение создается, когда ограничивается тепловое расширение.

Концептуальные вопросы

Термические нагрузки, вызванные неравномерным охлаждением, могут легко разбить стеклянную посуду. Объясните, почему Pyrex®, стекло с небольшим коэффициентом линейного расширения, менее восприимчиво.
Вода значительно расширяется при замерзании: происходит увеличение объема примерно на 9%. В результате этого расширения и из-за образования и роста кристаллов при замерзании воды от 10% до 30% биологических клеток разрываются при замораживании материала животного или растительного происхождения. Обсудите последствия этого повреждения клеток для перспективы сохранения человеческих тел путем замораживания, чтобы их можно было разморозить в будущем, когда есть надежда, что все болезни излечимы.
Один из методов обеспечения плотной посадки, например металлического штифта в отверстии в металлическом блоке, заключается в изготовлении штифта немного большего размера, чем отверстие.Затем вставляется колышек, когда температура отличается от температуры блока. Должен ли блок быть горячее или холоднее стержня во время вставки? Поясните свой ответ.
Действительно ли помогает пролить горячую воду на плотную металлическую крышку стеклянной банки, прежде чем пытаться ее открыть? Поясните свой ответ.
Жидкости и твердые тела расширяются с повышением температуры, потому что кинетическая энергия атомов и молекул тела увеличивается. Объясните, почему некоторые материалы сжимаются при повышении температуры.

Задачи и упражнения

Высота монумента Вашингтона составляет 170 м в день при температуре 35 ° C.0ºC. Какой будет его высота в день, когда температура опустится до –10,0ºC? Хотя памятник сделан из известняка, предположим, что его коэффициент теплового расширения такой же, как у мрамора.
Насколько выше Эйфелева башня становится в конце дня, когда температура повышается на 15ºC? Его первоначальная высота составляет 321 м, и можно предположить, что он сделан из стали.
Как изменится длина столба ртути длиной 3,00 см, если его температура изменится с 37?От 0 ° C до 40,0 ° C, если ртуть не ограничена?
Насколько большой следует оставлять компенсационный зазор между стальными железнодорожными рельсами, если они могут достигать максимальной температуры на 35,0 ° C выше, чем при укладке? Их первоначальная длина 10,0 м.
Вы хотите приобрести небольшой участок земли в Гонконге. Цена «всего» 60 000 долларов за квадратный метр! В праве собственности на землю указано, что его размеры составляют 20 м × 30 м. Насколько изменилась бы общая цена, если бы вы измерили посылку стальной рулеткой в день, когда температура была на 20ºC выше нормы?
Глобальное потепление вызовет повышение уровня моря отчасти из-за таяния ледяных шапок, но также из-за расширения воды по мере повышения средней температуры океана.Чтобы получить некоторое представление о величине этого эффекта, рассчитайте изменение длины водяного столба высотой 1,00 км при повышении температуры на 1,00 ° C. Обратите внимание, что этот расчет является приблизительным, потому что потепление океана не равномерно по глубине.
Покажите, что 60,0 л бензина при первоначальной температуре 15,0 ° C расширится до 61,1 л при нагревании до 35,0 ° C, как заявлено в Примере 2.
(a) Предположим, что метрическая штанга из стали и штанга из инвара (сплава железа и никеля) имеют одинаковую длину при 0ºC.Какова их разница в длине при 22,0ºC? (b) Повторите расчет для двух геодезических лент длиной 30,0 м.
(a) Если стеклянный стакан емкостью 500 мл заполнен до краев этиловым спиртом при температуре 5,00 ° C, сколько его жидкости выльется за край, когда его температура достигнет 22,0 ° C? б) Насколько меньше воды могло бы перелиться через край при тех же условиях?
Большинство автомобилей имеют резервуар для охлаждающей жидкости для сбора радиаторной жидкости, которая может вылиться из-под горячего двигателя. Радиатор сделан из меди и залит на 16.Емкость 0 л при температуре 10,0 ° C. Какой объем радиаторной жидкости переполнится, когда радиатор и жидкость достигнут своей рабочей температуры 95,0 ° C, учитывая, что объемный коэффициент расширения жидкости составляет β = 400 × 10 ^–6 / ºC? Обратите внимание, что этот коэффициент является приблизительным, потому что большинство автомобильных радиаторов имеют рабочие температуры выше 95,0 ° C.
Физик делает чашку растворимого кофе и замечает, что по мере охлаждения кофе его уровень в стеклянной чашке падает на 3,00 мм.Покажите, что это уменьшение не может быть связано с термическим сжатием, рассчитав снижение уровня, если 350 см3 кофе находится в чашке диаметром 7,00 см, а температура снижается с 95,0 ° C до 45,0 ° C. (Большая часть падения уровня происходит из-за выхода пузырьков воздуха.)
(a) Плотность воды при 0ºC составляет почти 1000 кг / м3 (на самом деле это 999,84 кг / м ³), тогда как плотность льда при 0ºC составляет 917 кг / м ³. Рассчитайте давление, необходимое для предотвращения расширения льда при замерзании, пренебрегая влиянием такого большого давления на температуру замерзания.(Эта проблема дает вам лишь представление о том, насколько велики могут быть силы, связанные с замораживанием воды.) (Б) Каковы последствия этого результата для замороженных биологических клеток?
Покажите, что β ≈ 3α, вычислив изменение объема Δ V куба со сторонами длиной L .

Глоссарий

тепловое расширение: изменение размера или объема объекта при изменении температуры

коэффициент линейного расширения: α, изменение длины на единицу длины при изменении температуры на 1 ° C; константа, используемая при расчете линейного расширения; коэффициент линейного расширения зависит от материала и в некоторой степени от температуры материала

коэффициент объемного расширения: β , изменение объема на единицу объема при изменении температуры на 1 ° C

термическое напряжение: напряжение, вызванное тепловым расширением или сжатием

Избранные ответы на задачи и упражнения

1.{\ circ} \ text {C} \ right) \ right] \\ & = & \ text {61} \ text {.} 1 \ text {L} \ end {array} \\ [/ latex]

9. (а) 9,35 мл; (б) 7,56 мл

11. 0,832 мм

13. Мы знаем, как длина изменяется в зависимости от температуры: Δ L = α L ₀ Δ T . Также мы знаем, что объем куба связан с его длиной соотношением V = L ³, поэтому окончательный объем равен V = V ₀ + Δ V = ( L ₀ + Δ L ) ³.Подстановка Δ L дает V = ( L ₀ + α L ₀ Δ T ) ³ = L ₀ ^3Δ ) ³.

Теперь, поскольку αΔ T мало, мы можем использовать биномиальное разложение: V ≈ L ₀ ³ (1 + 3αΔ T ) = L ₀ ³ + 3α L ₀ ³ Δ T .

Таким образом, запись длины в единицах объемов дает V = V ₀ + Δ V ≈ V ₀ + 3α V ₀ Δ T , и поэтому Δ V = βV ₀ Δ T ≈ 3α V ₀ Δ T , или β ≈ 3α.

Виды биметаллических радиаторов отопления. Биметаллические радиаторы отопления; что лучше; инструкция по выбору

Первые радиаторы отопления из двух металлов (биметаллических) появились в Европе более шестидесяти лет назад.Такие радиаторы хорошо справились с возложенной на него функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время в России возобновлено производство биметаллических радиаторов, а на европейском рынке преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. С внешней стороны трубок крепятся алюминиевые ребра радиатора.Их крепят точечной сваркой или методом литья под давлением. Каждая секция радиатора соединена с другой стальными штуцерами с термостойкими (до двухсот градусов) резиновыми прокладками.

В российских городских квартирах с централизованным отоплением радиаторы этого типа отлично выдерживают давление до 25 атмосфер (при давлении до 37 атмосфер) и за счет высокой теплоотдачи выполняют свою функцию намного лучше своих чугунных. предшественники.

Радиатор — фото

Внешне отличить биметаллические радиаторы от алюминиевых довольно сложно. Убедиться в правильности выбора можно только сравнив вес указанных радиаторов. Биметаллический за счет стального сердечника будет примерно на 60% тяжелее своего алюминиевого аналога, и вы безошибочно совершите покупку.

Видео — Биметаллический радиатор

Положительные стороны использования биметаллических радиаторов

Панельные биметаллические радиаторы отлично впишутся в дизайн любого интерьера (жилых домов, офисов и т. Д.)), не занимая много места. Лицевая сторона радиатора может быть одна или обе, размеры и цветовое решение секций разнообразны (допускается самостоятельная покраска). Отсутствие острых углов и слишком горячих панелей делает алюминиевые и стальные радиаторы пригодными даже для детских комнат. Кроме того, на рынке есть модели, которые устанавливаются вертикально без использования кронштейнов за счет добавления ребер жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, включая центральное отопление. Как известно, некачественный теплоноситель в городских системах отопления отрицательно сказывается на радиаторах, сокращая срок их службы, однако биметаллические радиаторы не боятся повышенной кислотности и низкого качества теплоносителей за счет высокой коррозионной стойкости стали.
Биметаллические радиаторы — эталон прочности и надежности. Даже если давление в системе достигнет 35-37 атмосфер, это не повредит аккумуляторы.
Высокая теплоотдача — одно из главных преимуществ биметаллических радиаторов.
Температура нагрева регулируется термостатом практически мгновенно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое уменьшить объем используемого теплоносителя.
Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работа отнимет минимум времени и сил.
Количество секций радиатора, необходимое для обогрева помещения, легко подсчитать математически.Это исключает ненужные финансовые затраты на покупку, установку и эксплуатацию радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы подходят для работы с некачественным теплоносителем, но последний значительно сокращает срок службы радиатора.
Главный недостаток биметаллической батареи — разный коэффициент расширения для алюминиевого сплава и стали. После продолжительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем стальные трубы могут быстро забиться, может возникнуть коррозия, снизится уровень теплоотдачи.
Оспариваемый недостаток — стоимость биметаллических радиаторов. Он выше, чем у радиаторов из чугуна, стали и алюминия, но с учетом всех преимуществ цена полностью оправдана.

Как рассчитать количество секций радиатора

Благодаря простой математической формуле можно рассчитать и узнать, сколько секций радиатора необходимо для обогрева помещения.

Перед тем, как производить расчеты, нужно знать площадь отапливаемого помещения и мощность радиатора. Второе значение указано на упаковке с товаром или указано в прайс-листах производителями радиаторов.

Итак, чтобы узнать количество секций радиатора (A), площадь помещения (S) нужно умножить на 100 и разделить на мощность радиатора (P).

А = S × 100 ÷ P

При площади помещения 20 квадратных метров и мощности радиатора 180 Вт получаем:

A = 20 × 100 ÷ 180

Соответственно, количество секций может быть 11 или 12.Но, поскольку радиаторы с более чем 10 секциями прогреваются менее эффективно, лучше установить два-три радиатора с меньшим количеством секций.

Установка (монтаж) биметаллических радиаторов отопления

В конструкцию системы отопления входят трубы и сам радиатор. Соединение радиатора и труб производится точечной сваркой. Монтаж выполняется сантехниками или другими квалифицированными специалистами в короткие сроки без серьезных повреждений стеновых перегородок.Самостоятельная установка возможна при наличии необходимых инструментов, приспособлений и представления о порядке проводимых работ. Инструкции по установке от производителя обычно идут с биметаллическими радиаторами.

Как показывает практика, трубы из полипропилена (армированные стекловолокном или алюминием) наиболее удачно сочетаются с биметаллическими радиаторами. При использовании глубоко заделанных арматурных труб из алюминия отпадает необходимость в бритве и зачистке.Это значительно сокращает время установки радиаторов. Менее популярными трубами для соединения биметаллических радиаторов отопления из-за частых протечек и засоров являются трубы из чугуна (стали) и металлопластика в сочетании с цанговыми зажимами.

Монтаж биметаллических радиаторов отопления производится взамен демонтированных старых после подготовки рабочей зоны, которая включает демонтаж трубопроводов от стояка, разметку места для установки нового радиатора и сверление отверстий под него. скобки.

— Расстояние от низа радиатора до уровня пола принимается в пределах 60-120 мм. Если радиатор установлен выше или ниже указанной высоты, скорость теплопередачи снижается. В этом случае от задней части радиатора до стены остается около 20 мм, а от верха радиатора до подоконника — не менее 50 мм для улучшения конвекции и простоты монтажа.

— Традиционно радиаторы устанавливаются строго горизонтально под окном, по центру.Причем, если в комнате уже установлены радиаторы, их уровень должен строго соответствовать.

После разметки (строительными уровнями) в стене просверливаются отверстия под кронштейны и последние фиксируются дюбелями-гвоздями на цементном растворе. Кронштейны следует располагать так, чтобы крючки свободно скользили между горизонтальными коллекторами. В этом случае корпус радиатора будет надежно прикреплен к стене.

Перед установкой биметаллический радиатор комплектуется всем необходимым: краном Маевского (для удаления лишнего воздуха из системы) сверху, переходниками и фитингами на стыке радиатора с трубами.

Схемы подключения радиатора

— Традиционное одностороннее или боковое подключение … В этом варианте труба, подающая охлаждающую жидкость к радиатору, подключается к трубе, расположенной в верхней части радиатора. Соответственно, к нижнему патрубку радиатора крепится отводной патрубок. Тепловые потери при таком способе подключения не более двух процентов.

— Нижняя диаграмма … Применяется, когда система отопления скрыта или встроена в напольное покрытие.Патрубки для отвода и подачи теплоносителя подключены с противоположных сторон радиатора, к нижним патрубкам. Потери тепла достигают 12%.

— Диагональная схема подходит для радиаторов с большим количеством секций. Патрубок подачи теплоносителя подсоединяется к верхнему патрубку, а патрубок отвода подсоединяется с другой стороны, снизу.

После подключения система заполняется охлаждающей жидкостью. Для этого стабилизирующий клапан закрывается на 2/3, чтобы предотвратить гидравлический удар.

Биметаллические радиаторы с декоративным покрытием (два слоя термостойкой краски) нельзя чистить абразивными материалами и порошками. Красить рекомендуется не чаще одного раза в десять лет. Закрашивать термостат категорически запрещено.

Видео — Демонтаж старого радиатора и установка биметаллического

Радиаторы биметаллические, что лучше

Биметаллические радиаторы на российском рынке полностью сертифицированы, однако отличаются не только компанией и страной производителя, есть небольшие , но очень важные нюансы, на которые стоит обращать внимание при покупке.

Цена — один из важнейших аспектов, на который обращают внимание потребители. Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора.

Самые недорогие биметаллические радиаторы представлены производителями из Китая и России. Цена одной секции не превышает четырехсот рублей. Невысокая стоимость обусловлена упрощенной конструкцией, экономией материала при производстве товаров. Рабочее давление таких радиаторов несколько ниже аналогов, произведенных в других странах, а внешний вид не идеален.

Если сравнить биметаллических радиаторов из ценового диапазона от 400 до 600 рублей по за каждую секцию, то мы встретим двух производителей из Италии (Global, Sira) и еще один бренд из России — РИФАР. Радиаторы этих компаний выглядят эстетичнее и привлекательнее с покрытием белоснежных или кремовых оттенков. Некоторые модели оснащены вентиляционным отверстием или термостатом. Существуют разные способы монтажа и некоторые производственные нюансы (межцентровое расстояние, оборудование и т. Д.).), которые незначительно влияют на работоспособность (мощность) и надежность радиаторов. Но все они сумели зарекомендовать себя с положительной стороны среди довольных потребителей.

В специальной серии РИФАР МОНОЛИТ представлены модели радиаторов, специально предназначенные для работы при рабочем давлении до ста атмосфер. Если необходимо выбрать радиатор не прямой, а округлой формы, следует оценить качество и дизайн серии RIFAR FLEX … И если ваш выбор пал на радиаторы с медным сердечником, обладающим повышенной устойчивостью к коррозии, то модели таких отопительных приборов представлены компанией PILIGRIM .

Уже по названию радиаторы биметаллические можно понять, что для изготовления такого оборудования используется композиция из двух металлов. Такое оборудование появилось в странах Европы более полувека назад и с тех пор пользуется огромной популярностью. Это связано с надежностью и эффективностью использования в любой системе отопления.

Для тех, кто решил заменить элементы системы отопления, актуален вопрос, какие биметаллические батареи лучше, и каким критериям следует руководствоваться при выборе оборудования.

Биметаллическое аккумуляторное устройство

Биметаллические нагревательные батареи состоят из двух частей, каждая из которых изготовлена из разных металлов. Внутренняя часть радиатора выполнена из металлов, устойчивых к агрессивной среде нагретого теплоносителя, в большинстве случаев это нержавеющая сталь или медь.Трубки из этих материалов устанавливаются вертикально и горизонтально; по ним движется теплоноситель.

Внешняя часть радиатора представляет собой алюминиевый кожух с ребрами. Использование алюминия для изготовления этой детали позволяет быстро нагревать радиаторы и передавать тепло в помещение. Выбор этого материала для внешней части конструкции обусловлен его прекрасной теплопроводностью.

Соединение внутренней и внешней частей каждой секции осуществляется точечной сваркой или литьем под давлением.Секции собираются в батарею со стальными ниппелями с использованием термостойких резиновых прокладок, выдерживающих температуру до 200 0 С. Кроме того, радиаторы могут быть монолитными, для их изготовления используются аналогичные материалы.

Каждый производитель указывает в паспорте свою стоимость для опрессовки биметаллического радиатора, так как этот показатель определяется размером батареи и материалом изготовления ее внутренней части.

По внешнему виду российские биметаллические радиаторы отопления похожи на алюминиевые модели, но есть серьезные отличия по весу.Внутренняя часть из стальных трубок делает биметаллические батареи почти на 50% тяжелее, чем алюминиевые модели. Сертификат соответствия и сопроводительная техническая документация, которые должен прилагать производитель к каждой партии оборудования, помогает избежать ошибок при выборе радиаторов. В специализированном магазине такую документацию хранит продавец.

Основные отличия биметаллических устройств от полуметаллических радиаторов

Параллельно с биметаллическими батареями в продажу поступают полуметаллические радиаторы российского производства.Прежде чем выбрать подходящее оборудование, необходимо разобраться в их основных отличиях.

Радиаторы биметаллические

Батареи этого типа имеют алюминиевый внешний корпус. В процессе производства стальные стержни помещаются в специальные формы, которые под давлением заполняются алюминием. Этот материал обладает хорошей теплопроводностью, но не способен выдерживать агрессивные среды и сильное нагревание. Алюминий в радиаторах отопления, биметалл не контактирует с жидкостью, а выполняет роль теплообменника.Конструкции такого типа могут быть установлены в системе центрального или автономного отопления. При этом для второго варианта модели выпускаются с медным сердечником, а не из нержавеющей стали. Дело в том, что автономные системы в качестве охлаждающей жидкости используют специальный антифриз, с которым не «дружат» даже трубы из нержавеющей стали.

Радиаторы полуметаллические

Для данного оборудования характерно изготовление внутренних каналов из разных металлов. Например, вертикальные трубы могут быть из стали, а горизонтальные — из алюминия.Возможна и обратная комбинация, ни в коем случае их нельзя назвать полноценными биметаллическими радиаторами.

Решая, какой лучше выбрать биметаллический радиатор, следует помнить, что полубиметаллические батареи не рекомендуется устанавливать в системах центрального отопления, которые не гарантируют высокое качество теплоносителя и допускают содержание достаточно высокого концентрация щелочей. В этом случае алюминиевые детали легко подвержены коррозии и могут «загрязнить» стальные элементы радиатора.Кроме того, возможно, что некоторые алюминиевые элементы могут двигаться в результате теплового расширения под воздействием высокой температуры. Это может привести к утечкам и несчастным случаям.

По внешнему виду биметаллические радиаторы и полубиметаллические батареи не отличить. Поэтому чаще всего потребитель делает выбор в пользу второго варианта, обращая внимание на меньшую стоимость. Однако следует помнить, что надежность первого варианта значительно выше.

Решая, какие биметаллические батареи отопления лучше для самостоятельной сборки, рекомендуется отказаться от полуметаллических радиаторов отопления. Только так можно рассчитывать на надежность и эффективность системы отопления. Однако следует знать, что в крайнем случае можно установить полуметаллический радиатор в автономную систему.

Радиаторы секционные и неразборные

Выше было отмечено, что биметаллические радиаторы отопления могут состоять из нескольких секций или быть неразборными.

В первом случае каждая горизонтальная секция имеет внутри трубу, с обеих сторон которой нарезана резьба. Используется для вкручивания соединительных ниппелей с резиновыми прокладками для герметизации. Именно точки подключения являются самым слабым местом секционных аккумуляторов и наиболее подвержены повреждениям. Кроме того, высокая температура и высокое давление в системе также вызывают утечки в этих местах. В результате время между работами по техническому обслуживанию сокращается. Однако у секционных радиаторов есть и положительный момент.В случае повреждения одной из секций замените или удалите только вышедший из строя элемент. Это следует учитывать при определении, какие биметаллические радиаторы лучше.

Монолитное производство биметаллических радиаторов позволяет избежать многих неприятностей. Технологический процесс предполагает изготовление неразъемного коллектора из нержавеющей стали или меди, размещение его в специальной форме, которая впоследствии под давлением заполняется алюминием. На выходе монолитные биметаллические батареи.

Недостатком монолитных радиаторов является отсутствие ремонтопригодности. Утечка в таком аккумуляторе требует полной замены.

Сравнивая характеристики радиаторов двух типов и определяя, какие радиаторы отопления лучше биметаллических, можно отметить следующее:

Срок службы радиаторов секционного типа — 30 лет, монолитные изделия могут эксплуатироваться полвека.
Рабочее давление секционных батарей не превышает 25 бар, монолитных может достигать 100 бар.
Что касается стоимости, то монолитные радиаторы почти на 20% дороже секционных батарей.
Секционные радиаторы отопления для дома позволяют регулировать количество тепла в помещении путем установки или снятия определенного количества секций. В случае с монолитными батареями это невозможно, поэтому перед их покупкой необходимо точно определить необходимую мощность.

Дополнительно при выборе секционных или монолитных батарей учитываются характеристики системы отопления.Например, системы многоэтажных домов характеризуются высоким давлением и наличием гидроудара, в результате чего могут пострадать соединительные узлы секционных радиаторов. Чтобы определиться, какой выбрать радиатор биметаллический, не допускающий образования протечек, следует приобрести монолитные устройства.

Выбор биметаллических отопительных приборов — что лучше

Выбирая конкретную модель, следует учитывать не только перечисленные характеристики.

Есть и другие критерии, от которых зависят качество и эффективность биметаллических радиаторов, а также срок их службы:

Радиатор должен иметь конструкцию, способную выдерживать высокое давление и гидравлический удар. Этот фактор особенно важен для систем централизованного отопления, где рекомендуется использовать армированные биметаллические радиаторы отопления. Обратите внимание на значение опрессовки.
Материал, используемый для изготовления радиаторов, должен быть устойчивым к агрессивной среде некачественного теплоносителя, который отличается повышенным содержанием щелочи или кислоты.Особенно это актуально для радиаторов, устанавливаемых в квартирах многоэтажных домов.
Также материал радиаторов должен быть устойчивым к электрохимической коррозии.
Корпус аккумулятора должен быть прочным, способным выдерживать механические нагрузки различной степени. Качество алюминиевых радиаторов можно проверить, нажав пальцами на ребра. Некачественные изделия в этом случае гнутся или трескаются.
Для изготовления внутренних гофрированных каналов следует использовать один металл, а лучше, если предпочтение будет отдано высококачественной нержавеющей стали.
Внутренняя труба должна иметь толщину стенки более 3-3,5 мм.
Качество прокладок, используемых в секционных радиаторах, также имеет большое значение. Качественные и эластичные прокладки делают соединение герметичным и надежным, поэтому для изготовления этих элементов следует использовать резину или силикон. Для проверки качества прокладку складывают в несколько раз. Следует помнить, что жесткий уплотнитель через некоторое время может потребовать замены.
Радиаторы секционного типа необходимо оборудовать ниппелями из качественной стали, чтобы при соединении секций не было истирания резьбы или повреждения внутренних частей этого элемента.
Особое внимание при выборе биметаллических радиаторов отопления уделяется размеру секций. Для высокой теплоотдачи сечение сечения должно быть 8 * 8 см; при меньших параметрах КПД радиатора становится намного ниже. Иногда производители снижают стоимость продукции, делая секции меньшего размера. При этом следует понимать, что тепловая мощность таких радиаторов будет несколько ниже.
Выступающие ребра качественного радиатора должны быть толщиной не менее 1 мм.Меньший размер говорит о пониженной прочности верхнего кожуха аккумулятора и низкой теплоотдаче, так как теплообменные пластины в этом случае тонкие, следовательно, их теплоемкость также занижена.
Некоторые производители стараются сэкономить на качестве ниппелей и прокладок, что также свидетельствует о низком качестве биметаллических радиаторов. Не рекомендуется выбирать эти продукты.
Срок службы, указанный производителем, также свидетельствует о качестве радиаторов.В среднем биметаллические секционные батареи безупречно служат до 30 лет, а срок службы монолитных изделий достигает полувека. Поэтому устройства с гарантийным сроком 1-2 года могут быть некачественными, и производитель, неуверенный в своей продукции, не может гарантировать более длительное использование. Это очень важно при определении лучших производителей биметаллических радиаторов.

Положительные характеристики биметаллических батарей и их недостатки

Выбирая ту или иную марку биметаллических радиаторов отопления, следует обращать внимание на ее достоинства и недостатки.

С положительной стороны, биметаллические радиаторы характеризуются следующими качествами:

Сочетается с любым современным жилым и офисным интерьером.
Различные цвета. Биметаллические радиаторы имеют разные цвета, но при необходимости можно окрасить прибор в желаемый цвет. Для этого можно использовать специальный термостойкий состав, выдерживающий нагрев до 150 0 С.
Безопасность обеспечивается гладкой поверхностью и закругленными углами, что снижает риск получения травм.Это дает возможность устанавливать радиаторы в детских комнатах.
Длительный гарантийный срок на качественные радиаторы от лучших производителей радиаторов отопления при условии их правильного использования.
Совместим с любыми системами отопления и некачественным теплоносителем.
Возможность эксплуатации радиаторов в системах с высоким давлением и температурой до 130 0 С.
Высокое тепловыделение биметаллических радиаторов.
Наличие терморегулятора, позволяющего регулировать температуру нагрева прибора.Благодаря небольшому сечению каналов обеспечивается быстрое изменение температурных показателей.
Возможность установки определенного количества секций в зависимости от размеров отапливаемого помещения.

Однако биметаллические радиаторы не лишены недостатков, которые могут иметь большое значение при принятии решения, какие биметаллические батареи лучше выбрать:

Несмотря на возможность установки в любую систему, включая центральное отопление, следует учитывать, что в этом случае возможно использование некачественного теплоносителя.Следовательно, срок службы биметаллических батарей может быть значительно сокращен. При этом центральное отопление отличается высокотемпературным режимом работы, что позволяет биметаллическим радиаторам показать все свои достоинства.
Различный коэффициент расширения стальных и алюминиевых элементов биметаллических радиаторов отопления можно назвать существенным недостатком. Результатом этого является появление постороннего шума после нескольких лет эксплуатации, снижение прочностных характеристик радиаторов и меньшая теплоотдача из-за нарушения прямого теплообмена между металлами.
Малый диаметр трубок теплопередачи биметаллических радиаторов очень часто вызывает быстрое засорение. Особенно это актуально для работы батарей, установленных в системах центрального отопления. Решить проблему такого плана помогает установка фильтра грубой очистки.
Высокая стоимость биметаллических радиаторов отопления заставляет многих потребителей отказываться от их покупки. Цена таких устройств значительно превышает стоимость алюминиевых, чугунных и стальных аккумуляторов. Однако покупая биметаллические радиаторы, потребитель получает взамен качественную и долговечную продукцию.

Определение количества биметаллических профилей

Расчет необходимого количества секций и правильное определение того, какие биметаллические радиаторы лучше, дает возможность создать комфортные условия проживания. Расчет производится по простой формуле, для которой достаточно знать площадь отапливаемого помещения и вместимость одной секции. Второй параметр всегда указывается производителем в паспорте устройства, а мощность одной секции можно узнать из прайс-листа магазина.

Для достижения максимального эффекта при обогреве помещения достаточно использовать тепловую энергию в количестве 100 Вт на 1 м 2. Исходя из этого, расчет количества секций биметаллических радиаторов отопления выполняется по формуле:

Где N — необходимое количество секций,

S — площадь помещения,

Р — мощность одной секции.

Например, нужно определить количество секций биметаллического радиатора, установленного в помещении площадью 20 м 2, зная, что мощность одной секции составляет 160 Вт.Подставляя указанные значения в известную формулу, получаем:

20 * 100/160 = 12,5.

Следовательно, для эффективного обогрева этого помещения достаточно 13 секций.

Однако следует учитывать, что использование указанной формулы для определения количества секций не может дать точного результата. Для этого необходимо учитывать множество других факторов, которые могут повлиять на необходимое количество тепловой энергии.Например, для обогрева помещения с двумя внешними стенами требуется больше тепла, чем в помещении с одной внешней стеной. Поправочный коэффициент помогает решить проблему в этой ситуации. Для расчета количества секций биметаллического радиатора в угловом помещении используется коэффициент 1,2. Для помещения с двумя внешними стенами расчет будет таким:

То есть требуется 16 разделов.

Количество тепла для комфортного проживания во многом зависит от следующих факторов:

Климатические условия района.
Преобладающее направление ветра.
Расположение наружных стен.
Качество теплоизоляции всего дома.
Количество дверных и оконных проемов.
Место установки радиаторов.

Кроме того, существует множество других факторов, определяющих необходимое количество тепла для конкретного помещения.

Основные производители биметаллических радиаторов

Поставляют устройства на российский рынок лучшие производители биметаллических радиаторов.Каждый товар имеет свои характеристики, качество и характеристики. Поэтому перед тем, как отправиться на торговое предприятие за новыми радиаторами, следует ознакомиться с основными производителями и марками.

Российских производителей радиаторов представляют РИФАР и модели Forza 350, Forza 500, MONOLIT 350 и MONOLIT 500.

Итальянские радиаторы от GLOBAL Radiatori представлены моделями STYLE 350, STYLE 500, STYLE PLUS 350, STYLE PLUS 500.

Другой итальянский производитель ROYAL Thermo представляет модели BiLiner Inox 500, BiLiner 500.

Немецкий поставщик биметаллических радиаторов TENRAD представляет модели TENRAD 350 и TENRAD 500.

Очень сложно определиться, какой производитель лучше биметаллические радиаторы, так как необходимо учитывать определенные условия и множество различных факторов.

Выбор радиаторных систем отопления очень актуален. Ведь погодные условия заставляют отапливать дома около 6 месяцев. В отличие от советского прошлого, когда альтернативы тяжелым чугунным батареям не было, современные производители предлагают широкий выбор типов радиаторов.Один из них — биметаллические батареи. Что лучше, как сделать выбор, какие особенности установки и т. Д. — об этом пойдет речь далее.

Биметаллические радиаторы: из чего они сделаны, достоинства и недостатки

Конструкция биметаллических батарей соответствует всем требованиям, предъявляемым к данному типу отопительного оборудования. Это связано с сочетанием двух металлов — алюминия и стали. Внутри них находится стальной стержень, который контактирует с теплоносителем. Известно, что сталь обладает антикоррозийной стойкостью и долговечностью.Корпус сделан из алюминия, легкого металла, который способствует быстрой передаче тепла в атмосферу.

Эти конструктивные особенности биметаллических радиаторов отопления также определяют их существенные преимущества по отношению к другим разновидностям, а именно:

Надежность. Они намного прочнее алюминиевых. Особенно это касается устойчивости к высоким скачкам давления и напряжения, характерным для большинства жилых домов. А по химической стойкости обладают отличными характеристиками.
Разнообразие моделей, внешний вид и соответствие любому, даже самому изысканному дизайну интерьера.
Высокая теплоотдача и низкая инерционность системы отопления, коррозионная стойкость.
Компактность, легкий вес, простота установки и транспортировки.

Недостатки у биметаллических устройств тоже есть, но их очень мало по сравнению с достоинствами:

высокая цена;
малая пропускная способность.

Разновидности биметаллических батарей

При выборе радиатора необходимо сделать выбор в пользу того или иного типа:

Обычный биметаллический, у которого только корпус из алюминия, а все трубы из стали (то есть алюминий не контактирует с водой).Главное достоинство таких аккумуляторов — высочайшая прочность и практически полное отсутствие протечек. Но цена на такие устройства соответствующая.
Полуметаллические — в них сталь используется только для усиления вертикальных труб (то есть допускается контакт алюминия с водой). Основные преимущества этого типа: лучшая теплоотдача (даже по сравнению с полностью биметаллическими) и доступная стоимость.

Специалисты утверждают, что выбор полу- и биметаллических радиаторов зависит от типа системы отопления, к которой будут подключаться батареи.Так, для домов с централизованным отоплением лучше выбирать биметаллические модели. Только они позволят вам справиться с 2-мя существенными проблемами, присущими подобным системам — некачественный теплоноситель и высокое давление с резкими перепадами. В частном доме можно установить радиаторы отопления полуметаллические.

Также при выборе биметаллического оборудования стоит определиться с конструкцией аккумулятора. Есть 2 варианта: секционный или монолитный.

Их сравнительные характеристики представлены в следующей таблице.

По эксплуатационным характеристикам секционные конструкции уступают монолитным. Кроме того, стыки между секциями — это место, потенциально опасное для образования протечек. Главный недостаток монолитных радиаторов — их стоимость, которая значительно превышает цены на секционные модели.

Приобретение монолитных радиаторов отопления обязательно при их установке в многоэтажных (более 16 этажей) домах. Это связано с высоким рабочим давлением теплоносителя.

Технические характеристики биметаллических радиаторов

При выборе радиатора следует обращать внимание на технические характеристики. Обычно на упаковке можно встретить следующие показатели:

Максимальное рабочее давление. У большинства моделей он составляет от 16 до 35 атмосфер. В централизованном отоплении он не превышает 14 атм, а в автономном — 10. Все производители предоставляют достаточный запас, поэтому переплачивать за завышенное рабочее давление бессмысленно.
Тепловая мощность. Указанная производителем теплоотдача рассчитана на температуру охлаждающей жидкости 70 градусов. Естественно, в процессе эксплуатации постоянно происходят отклонения от этого значения. Поэтому при покупке аккумулятора этот факт необходимо учитывать.
Максимальная температура охлаждающей жидкости. Если указано, что оно больше 95 градусов, то производитель несколько лукавит, так как больше 90 градусов толком никто не делает. Но если указано не более 90 градусов, то стоит задуматься, ведь устройство, работающее на пределе возможностей, вряд ли удачный выбор.
Межосевое расстояние. В большей степени этот фактор важен для маркировки продукции (чаще всего встречаются модели с расстоянием между осями 350 и 500 мм).
Масса и габариты оборудования. Естественно, перед покупкой батареи следует замерить пространство, в которое она должна входить (с учетом того, что между радиатором и прилегающими поверхностями должен быть небольшой зазор). Легкие конструкции более популярны среди населения, уставшего от тяжелых чугунных аккумуляторов.

Выбор биметаллических радиаторов в зависимости от производителя

При покупке товара имеет первостепенное значение, кем и в какой стране он был произведен. Это касается и аккумуляторов. На отечественном рынке в основном представлены образцы от следующих производителей:

итальянский. Биметаллические радиаторы были изобретены специалистами итальянской компании Sira. Также на рынке представлены продукты таких компаний, как Radena и Global Style.Все итальянские аккумуляторы изящные, прочные, компактные, с качественной отделкой и интересным дизайном. Стоимость одной секции до 1500 руб.
Русский. Самый известный бренд — Рифар. По качеству они не уступают итальянским производителям, но стоимость на эту продукцию намного ниже (за 1 секцию — 500-900 рублей).
Южная Корея. Производитель — МАРС. Сердечник в этих батареях сделан из меди, а не из стали. Цена за 1 секцию 400 руб.
Польша. Торговая марка — REGULUS-system. Сердечник также сделан из меди. Компания гарантирует до 25 лет нормальной эксплуатации радиаторов.
Китай. Китайские биметаллические радиаторы не блещут аккуратным внешним видом, изящным дизайном и декором. Но стоимость у них намного меньше, чем у других образцов.

Покупать китайские аккумуляторы стоит только при ограниченном бюджете и в надежде, что они выдержат меньшее рабочее давление.

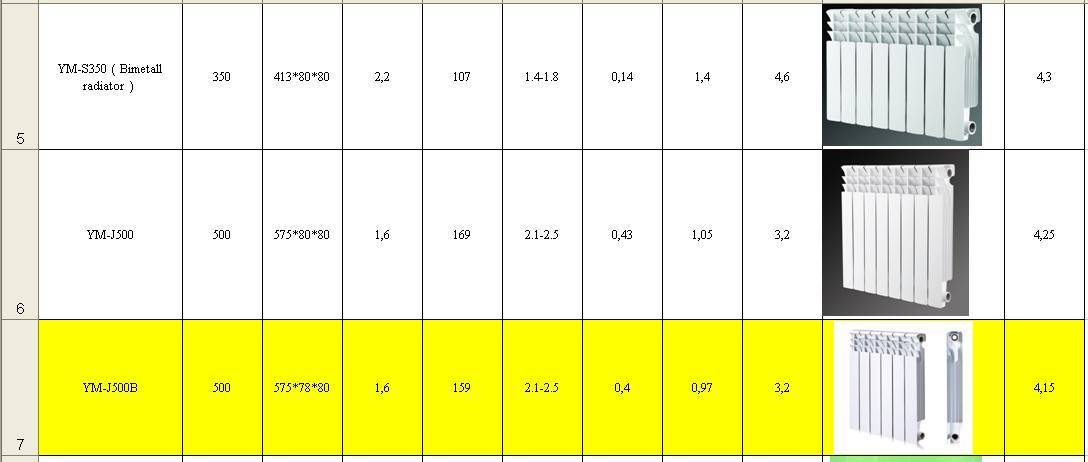

В следующей таблице приведены технические характеристики биметаллических радиаторов различных производителей.

Страна	Модель	Максимальное рабочее давление, бар	Максимальная температура охлаждающей жидкости	Тепловая мощность, Вт	Масса, кг
Италия	STYLE 500 Гладиатор 350	35	110	168	1,97
Германия	TENRAD 500	24	120	161	1,44
Россия	РИФАР Forza 500 РИФАР МОНОЛИТ 350	20	135	202	1,84
Китай	Горди 500	30	110	181	1,7

Установка биметаллических батарей

Как правило, установка биметаллических батарей не представляет особой сложности.Главное, не упустить момент, когда при установке используются как правая, так и левая резьба. Затягивание гаек в неправильном направлении может вызвать утечку. Обычно в комплект аккумулятора входят гайки с обоими типами резьбы.

Пошаговая инструкция по установке биметаллических батарей:

Сборка. Как правило, его проводят по месту продажи радиатора или на самом производстве. Если аккумулятор приобретается в разборном виде, то для сборки лучше пригласить опытных сантехников.
Схема подключения. При продумывании необходимо учитывать расположение труб, необходимость подключения новых отводов и т. Д. Как показывает практика, оптимальный вариант схемы подключения — диагональный.
Выбор материала для монтажа. При подключении сантехнической арматуры можно использовать лен с герметиком или специальные ленты. Выполнение резьбовых соединений следует производить с точно отмеренным усилием — то есть важно их плотно затягивать, но не перетягивать (во избежание обрыва резьбы).
Непосредственный монтаж аккумуляторов. Следует отметить, что необходимы определенные отступы: от стены — 3-4 см, от подоконника — 8-12 см, от пола -11-20 см. Обычно радиаторы реализуются в защитной полиэтиленовой пленке. Лучше всего удалить его после окончания монтажа, чтобы не повредить поверхность.
Открытие кранов. Делать это нужно как можно более плавно, чтобы не допустить засорения потока труб. Также следует выпустить воздух из радиатора через вентиляционные отверстия.Отсутствие утечек — это идеально, хотя обычно очень немногим удается их избежать при первом включении. Если обнаружена утечка, ее необходимо устранить и перезапустить систему.

Для безопасной и правильной эксплуатации биметаллических радиаторов:

не рекомендуется закрывать их экранами и экранами;
обязательно на трубы поставить перемычку, а между ними и аккумулятором — два крана и регулятор;
учтите, что утечки возникают редко, но если это произошло внезапно, то, скорее всего, проблема в штуцере подключения к АКБ.

Биметаллическим называется нагревательный прибор, в конструкции которого используются одновременно два металла: сталь и алюминий. При этом биметаллический радиатор сочетает в себе все достоинства обоих металлов: он обладает высокой теплоотдачей от алюминия, а также прочностью, надежностью и коррозионной стойкостью, характерными для нагревательных приборов из стали.

Как работает биметаллический радиатор отопления?

Внешне отличить биметаллический радиатор от обычного алюминиевого отопительного прибора непросто даже опытному мастеру, установившему множество отопительных приборов.На первый взгляд они выглядят абсолютно одинаково: правда, биметаллический радиатор немного тяжелее, но это вовсе не означает, что более массивный и тяжелый радиатор обязательно должен быть из двух металлов.

Основное отличие заключается под внешней оболочкой, а точнее под внешними пластинами нагревателя, сделанными из алюминия и прикрепленными к сердечнику радиатора из стальных труб. Благодаря такой конструкции теплоноситель движется только по стальным трубам и не контактирует с алюминием.В то же время внешняя оболочка нагревательного устройства, сделанная из алюминия, быстро нагревается при контакте с горячей сталью и эффективно передает тепло в окружающее пространство. При этом преобладает конвективный теплообмен (как и у алюминиевых радиаторов).

Результатом такой конструкции являются уникальные эксплуатационные характеристики биметаллических радиаторов отопления, а именно:

Способность выдерживать рабочее давление в системе отопления до 20 атм и опрессовку до 60 атм

Возможность работы при температуре охлаждающей жидкости до 130 С.

Конечно, в обычной автономной системе отопления такие параметры практически недостижимы, да и нужды в них попросту нет, но такие эксплуатационные характеристики смело можно назвать «настоящей находкой» для тех, кто решил установить настоящее паровое отопление в их дом. Биметаллические радиаторы пригодятся и тем, кто хочет быть абсолютно уверен в надежности и долговечности своей отопительной системы и боится протечек.

В системах отопления с биметаллическими радиаторами можно забыть о возможных аварийных ситуациях и связанной с этим опасности затопления соседей с нижних этажей.

Как выбрать биметаллический радиатор отопления?

Выбирая биметаллические радиаторы отопления, нужно знать, что не все отопительные приборы, на этикетке которых сразу два металла, используемых в их конструкции, одинаково хороши и надежны.

Дело в том, что сегодня на рынке отопительного оборудования представлено 2 вида биметаллических радиаторов:

Устройства с сердечником, полностью выполненным из стали. Их условно можно назвать «100% биметаллическими» или полностью биметаллическими

Устройства, армированные сталью, которую смело можно назвать «полуметаллическими», в которой алюминий контактирует с теплоносителем, а значит, о какой-либо устойчивости к коррозии, надежности и прочности говорить просто не имеет смысла.

Следует отметить, что полубиметаллические радиаторы часто выдают за полные биметаллические, продавая их почти по той же цене. Покупая такой отопительный прибор, потребитель приобретает некачественный товар, срок службы которого вряд ли будет долгим.

Как избежать накрутки?

Радиаторы полуметаллические — это отопительные приборы, в которых сталь используется только для усиления конструкции. Обычно из него делают вертикальные каналы, соединяющие верхний и нижний коллекторы.При этом корпус радиатора и горизонтальные каналы для движения теплоносителя выполнены из алюминия. Надежное соединение этих двух металлов невозможно: вертикальный канал просто устанавливается в кожух радиатора и ничем не фиксируется.

Понятно, что при установке или просто при неаккуратном обращении вертикальный канал может сместиться, что приведет к образованию течи.

Недобросовестные производители нередко делают из стали только ниппели, называя радиаторы биметаллическими отопительными приборами.

Распознать обман можно с помощью простого магнита. Достаточно поднести его к радиатору и по степени притяжения определить, где в отопительном приборе есть сталь, а где нет. Можно купить только те батареи отопления, у которых горизонтальные коллекторы и соединяющие их каналы движения теплоносителя выполнены из стали, что возможно только в полностью биметаллических радиаторах.

Выбор сделан: берем полные биметаллические радиаторы!

В свою очередь, полностью биметаллические радиаторы бывают монолитными и секционными.

Секционные биметаллические радиаторы отопления состоят из отдельных секций, которые затем подключаются к единому отопительному прибору. Каждая секция изготовлена из стальной заготовки, состоящей из двух горизонтальных труб (стержней), соединенных между собой вертикальной трубой меньшего диаметра, отлитой под давлением из расплавленного алюминия. Результатом является прочная и надежная конструкция со стальным основанием для движения хладагента и внешним алюминиевым кожухом, который эффективно передает тепло в окружающее пространство.

При соединении секций используются различные уплотнительные прокладки, обеспечивающие герметичность нагревательного прибора.

Расстояние между жилами может быть от 20 см до 120 см и более, что позволяет изготавливать радиаторы различной высоты и тепловой мощности, подходящие для отопления практически любого помещения.

При желании из отдельных секций можно собрать отопительный прибор практически любой тепловой мощности.

Среди недостатков секционных биметаллических радиаторов следует назвать уязвимость соединения отдельных секций между собой, что делает невозможным их использование в системах отопления, заполненных антифризом, а также в автономных системах с паровым отоплением.(на стыках участков может образоваться течь)

Секционные биметаллические радиаторы могут работать с теплоносителем, нагретым до температуры 95 ° С, и кратковременно работать при нагреве теплоносителя до 115 ° С, выдерживая давление в системе отопления до 3,5 МПа.

Радиаторы биметаллические монолитные

Монолитные биметаллические радиаторы, в конструкции которых отсутствуют отдельные секции, более надежны и долговечны. Внутри них стальные каналы, по которым движется теплоноситель, соединяются сваркой в единую конструкцию, затем отливаются под давлением из алюминиевого сплава.

Благодаря такому устройству в монолитном радиаторе нет отдельных элементов или прокладок, а значит, нет места утечкам.

При этом нагревательный прибор обладает высоким тепловым КПД, имеет низкую тепловую инерцию и действительно выдерживает экстремальные нагрузки. В частности, монолитные биметаллические радиаторы выдерживают испытание давлением до 150 атм и нагрев теплоносителя до 135 С.

Высота монолитных биметаллических радиаторов также может быть разной, а их тепловая мощность зависит от геометрических размеров отопительного прибора и является постоянной величиной.

Преимущества и недостатки биметаллических радиаторов отопления

Биметаллические радиаторы отличаются высокой теплоотдачей. В среднем одна секция имеет мощность 170-190 Вт (более точные характеристики указаны в паспорте устройства)

Биметаллические радиаторы устанавливаются в любую систему отопления (автономную, центральную, с пластиковыми или стальными трубами)

Отопительные приборы могут иметь любые геометрические размеры, что позволяет подобрать их к любому дизайну интерьера и установить даже в ограниченном пространстве

Биметаллические радиаторы долговечны.Монолитные отопительные приборы рассчитаны на срок службы не менее 25 лет

Биметаллические радиаторы имеют низкую тепловую инерцию, что позволяет использовать их в регулируемых системах отопления

Единственным недостатком биметаллических монолитных радиаторов отопления является их относительно высокая стоимость, а также то, что невозможно изменить мощность радиатора или уменьшить его габариты.

Главная »Водоснабжение» Виды биметаллических радиаторов отопления.Биметаллические радиаторы отопления; что лучше; инструкция по выбору

Биметаллический радиатор, Алюминиевый радиатор, Китай Производитель радиаторов для горячей воды

Наш биметаллический радиатор изготовлен из высококачественного алюминия и стали, поэтому его долговечность гарантирована. Сталь является предпочтительным материалом для емкостей и трубопроводов с кислотной щелочью. Его высокая консервационная и антиоксидантная способность устраняют необходимость в антикоррозийном покрытии, которое устраняет утечки, вызванные антикоррозийным покрытием.
Стальные трубы, используемые в обогревателях и системах отопления, имеют много преимуществ. Кислотная сталь является антикоррозийной, устойчивой к коррозии и тверже, чем латунь и алюминий, что делает ее пригодной для различных условий качества воды.
Наши биметаллические радиаторы изготавливаются с использованием передовых технологий и оборудования высшего качества. Следовательно, это высокое качество.
Благодаря высокому качеству и надежной работе теплоотводная способность нашего радиатора значительно увеличена.
Наш радиатор по экономичной цене является идеальным выбором для отопления жилых помещений.

Муид: YM-S350
Размер (В * Ш * Т) (мм): 413 * 80 * 80
Центральное расстояние (мм): 350
Тепловая мощность (Вт) △ T = 64,5 ℃: 107
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем 40’HQ (шт.): 16800

Муид: YM-S500A
Размер (В * Ш * Т) (мм): 562 * 80 * 80
Центральное расстояние (мм): 500
Тепловая мощность (Вт) T = 64.5 ℃: 159
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем в 40-футовом корпусе (шт.): 14500

Муид: YM-S500
Размер (В * Ш * Т) (мм): 562 * 80 * 80
Центральное расстояние (мм): 500
Тепловая мощность (Вт) △ T = 64,5 ℃: 159
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем в 40-футовом корпусе (шт.): 14500

Муид: YM-S500B
Размер (В * Ш * Т) (мм): 558 * 78 * 80
Центральное расстояние (мм): 500
Тепловая мощность (Вт) T = 64.5 ℃: 140
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем 40’HQ (шт.): 17000

Муид: YM-S500C
Размер (В * Ш * Т) (мм): 562 * 80 * 80
Центральное расстояние (мм): 500
Тепловая мощность (Вт) △ T = 64,5 ℃: 159
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем 40’HQ (шт.): 16200

Муид: YM-S500D
Размер (В * Ш * Т) (мм): 550 * 80 * 96
Центральное расстояние (мм): 500
Тепловая мощность (Вт) T = 64.5 ℃: 185
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем в 40-футовом корпусе (шт.): 14500

Муид: YM-S500E
Размер (В * Ш * Т) (мм): 550 * 80 * 96
Центральное расстояние (мм): 500
Тепловая мощность (Вт) △ T = 64,5 ℃: 180
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем в 40-футовом корпусе (шт.): 14500

Муид: YM-S600
Размер (В * Ш * Т) (мм): 663 * 80 * 90
Центральное расстояние (мм): 600
Тепловая мощность (Вт) T = 64.5 ℃: 183
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем 40’HQ (шт.): 10000

Муид: YM-S1200
Размер (В * Ш * Т) (мм): 1260 * 80 * 80
Центральное расстояние (мм): 1200
Тепловая мощность (Вт) △ T = 64,5 ℃: 292
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем 40’HQ (шт.): 7000

Муид: YM-S350B
Размер (В * Ш * Т) (мм): 408 * 78 * 78
Центральное расстояние (мм): 350
Тепловая мощность (Вт) T = 64.5 ℃: 130
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем 40’HQ (шт.): 17000

Муид: YM-S500F
Размер (В * Ш * Т) (мм): 570 * 78 * 78
Центральное расстояние (мм): 500
Тепловая мощность (Вт) △ T = 64,5 ℃: 135
Рабочее давление (МПа): 2,2
Испытательное давление (МПа): 2
Объем в 40-футовом помещении, шт .: 17600

Муид: YM-S350B
Размер (В * Ш * Т) (мм): 408 * 78 * 78
Центральное расстояние (мм): 350
Тепловая мощность (Вт) T = 64.5 ℃: 100
Рабочее давление (МПа): 1,8-2,0
Испытательное давление (МПа): 2,2
Объем 40’HQ (шт.): 17000

Муид: YM-S500H
Размер (В * Ш * Т) (мм): 568 * 80 * 96
Центральное расстояние (мм): 500
Тепловая мощность (Вт) △ T = 64,5 ℃: 168
Рабочее давление (МПа): 1,9-2,3
Испытательное давление (МПа): 2,2
Объем в 40-футовом корпусе (шт.): 14500

Муид: YM-S500Y
Размер (В * Ш * Т) (мм): 570 * 78 * 78
Центральное расстояние (мм): 500
Тепловая мощность (Вт) T = 64.5 ℃: 138
Рабочее давление (МПа): 1,9-2,2
Испытательное давление (МПа): 2,2
Объем в 40-футовом помещении, шт .: 17600

YOUMAY, китайский производитель и поставщик радиаторов, специализируется на производстве алюминиевых радиаторов для литья под давлением, биметаллических радиаторов, обогревателей и т. Д. Благодаря нашему 30-летнему опыту и постоянным усилиям наши радиаторы надежны, экономичны и имеют сертификаты CE и ROHS. В результате они хорошо приняты покупателями в России, Восточной Европе, Испании, Греции, Иране и других странах.

Если вам понадобится обогреватель YOUMAY, не стесняйтесь обращаться к нам!

Биметаллический радиатор

— R-LD87.5 * 500HB — Raat (китайский производитель) — Оборудование для водяного отопления — Строительные и отделочные изделия

Описание продукта

Биметаллический радиатор

Центральное расстояние: 500 мм
Вес: 1,79 кг
Размер: 80 мм * 87,5 мм * 560 мм
Рабочее давление: 0.9 МПа
Объем воды: 0,16 л
Тепловая мощность: 133 Вт / шт.

Срок поставки: 20 дней

Условия оплаты: 30% TT заранее, остаток должен быть оплачен до отгрузки

КОЛ-ВО 40’HQ: 14500ПК

Замечание

1. Выше данных в соответствии с EN442 △ t = 50 ℃ ：

2. Стандарт системы контроля качества: EN- ISO 9001: 2000 и ROHS , у нас есть сертификат CE

3.Стандартная упаковка: 1 комплект / коробка с пузырчатым полиэтиленовым пакетом

4.Стандартный цвет: белый RAL9016 / белый RAL9003 / белый RAL9010

5. В цену включены 2 штуцера и 2 прокладки

6. Гарантия: 5 лет

Информация о производстве

1.Материал: Алюминий международного бренда ADC12 специально используется в самолетах. Стальные трубы — это лучшая холоднокатаная низкоуглеродистая сталь, предлагаемая Shanghai BaoSteel, ведущим поставщиком стали в Китае.

2. Литье под давлением: жидкий алюминий 730 ℃, отлитый под давлением на машине для литья под давлением 800T за один этап. Стальная труба и литой алюминий плотно сжимаются. Адаптируется к разному качеству воды.

3. Материал пригоден для носки и может образовывать защитное покрытие из Al2O3 и SiO2, которое защищает от шлифования и коррозии.

4. Дважды статическое электрическое распыление эпоксидной смолы и обжарка при 200 ℃ делают поверхность гладкой, прочной и яркой без вредных веществ

5.Типичный европейский дизайн, многоцветный выбор, возможность произвольной комбинации модулей и удобная установка

Изображение продукта

Изображение 1

Отправить запрос этому участнику

Связанные товары этой компании

Этот участник принимает на себя полную ответственность за содержание этого объявления. DIYTrade не несет никакой ответственности за такой контент.
Чтобы сообщить о мошенническом или незаконном содержании, щелкните здесь.
Справочник по воде
— Закрытые рециркуляционные системы охлаждения
Замкнутая рециркуляционная система охлаждения возникла из методов, используемых для охлаждения двигателей ранних версий. В замкнутой системе вода циркулирует по замкнутому циклу и подвергается попеременному охлаждению и нагреву без контакта с воздухом. Тепло, поглощаемое водой в закрытой системе, обычно передается водо-водяным теплообменником рециркуляционной воде открытой рециркуляционной системы, от которой тепло отдается в атмосферу (Рисунок 32-1).
Замкнутые рециркуляционные системы охлаждающей воды хорошо подходят для охлаждения газовых двигателей и компрессоров. В стационарных дизельных двигателях и локомотивах обычно используются радиаторные системы, аналогичные знакомой автомобильной системе охлаждения. К другим закрытым системам охлаждения с рециркуляцией относятся системы охлаждения расплава в котлах-утилизаторах крафт-бумаги, а также охладители смазочного масла и проб на электростанциях. Закрытые системы также широко используются в системах кондиционирования воздуха с охлажденной водой для передачи охлаждения хладагента на очистители воздуха, в которых воздух охлаждается.В холодное время года эта же система может обеспечивать теплом воздухоочистители. Замкнутые системы водяного охлаждения также обеспечивают надежный метод контроля температуры промышленных процессов.
ПРЕИМУЩЕСТВА ЗАКРЫТЫХ СИСТЕМ
Закрытые рециркуляционные системы имеют много преимуществ. Они обеспечивают лучший контроль температуры в теплогенерирующем оборудовании, а их небольшая потребность в подпиточной воде значительно упрощает контроль потенциальных проблем со стороны воды. Подпиточная вода необходима только в том случае, если произошла утечка через уплотнения насоса или когда вода была слита для ремонта системы.Испарение происходит незначительно, если оно вообще происходит. Поэтому для подпитки обычно можно использовать высококачественную воду, и в результате отложения накипи не являются проблемой. Использование высококачественной воды также сводит к минимуму опасность треснувших цилиндров, сломанных головок, загрязнения теплообменников и других механических неисправностей. Закрытые системы также менее подвержены биологическому обрастанию из-за отложений слизи и водорослей, чем открытые системы.
Закрытые системы также значительно сокращают проблемы с коррозией, поскольку рециркуляционная вода не насыщается кислородом постоянно, как в открытой системе.Единственные точки возможного поступления кислорода — это поверхность расширительного бака или горячего колодца, насадки циркуляционного насоса и подпиточная вода. При небольшом количестве необходимой подпиточной воды соответствующая обработка может практически исключить коррозию и накопление продуктов коррозии.
КОНТРОЛЬ ВЕСОВ
Некоторые закрытые системы, такие как системы с охлажденной водой, работают при относительно низких температурах и требуют очень небольшого количества подпиточной воды. Поскольку концентрации растворенных твердых частиц не происходит, можно использовать достаточно жесткую подпиточную воду с небольшой опасностью образования накипи.Однако в дизельных и газовых двигателях высокая температура воды в рубашке значительно увеличивает ее склонность к образованию накипи. В течение длительного периода добавление даже небольшого количества жесткой подпиточной воды вызывает постепенное накопление накипи в цилиндрах и головках цилиндров. Если имеется конденсат, он предпочтительнее для подпитки охлаждающей воды замкнутой системы. При отсутствии конденсата в подпиточную воду следует применять умягчение цеолитом.
КОНТРОЛЬ КОРРОЗИИ
Повышение температуры воды вызывает усиление коррозии.В вентилируемой системе эта тенденция снижается за счет снижения растворимости кислорода при более высоких температурах. Это основа механической деаэрации.
Скорость коррозии при повышении температуры воды для двух различных наборов условий.
Кривая
A отображает данные для полностью замкнутой системы без возможности выпуска кислорода в атмосферу. Кривая B показывает данные для вентилируемой системы. При температуре до 170 ° F (77 ° C) кривые практически параллельны. При температуре выше 170 ° F (77 ° C) кривая B падает.Это происходит потому, что более низкая растворимость кислорода с повышением температуры в свободно вентилируемой системе снижает скорость коррозии быстрее, чем повышение температуры увеличивает ее. Однако во многих закрытых системах растворенный кислород, поступающий в систему с подпиточной водой, не может быть свободно выпущен, что приводит к выделению кислорода в точках с высокой теплопередачей, что может вызвать сильную коррозию.
Необработанные системы могут серьезно пострадать от коррозии в результате кислородной точечной коррозии, гальванического воздействия и проникновения в щели.Закрытые системы охлаждения, которые периодически отключаются, подвергаются воздействию температуры воды, которая может варьироваться от окружающей до 180 ° F (82 ° C) или выше. Во время отключения кислород может попадать в воду до тех пор, пока не будет достигнут предел ее насыщения. Когда система возвращается в высокотемпературный режим, растворимость кислорода падает, и выделяющийся кислород атакует металлические поверхности (Рисунок 32-1).
Металлургия, используемая при создании современных двигателей, компрессоров и систем охлаждения, включает чугун, сталь, медь, медные сплавы и алюминий, а также припои.Также используются неметаллические компоненты, такие как натуральный или синтетический каучук, асбест и углерод. При наличии биметаллических пар может развиться гальваническая коррозия.
Три самых надежных ингибитора коррозии для замкнутых систем охлаждающей воды — это хромат, молибдат и нитрит. Как правило, лучше всего подходят хроматные или молибдатные типы. Для систем смешанной металлургии наилучшую защиту от коррозии обеспечивают ингибиторы молибдата.
Хроматная обработка в диапазоне 500–1000 частей на миллион в виде Cr ₄ O ^{2 ¯} является удовлетворительной, если не существует биметаллических влияний.Когда присутствуют такие биметаллические пары, как сталь и медь, уровни обработки хроматом должны быть увеличены до уровня более 2000 ppm. Максимальная эффективность ингибитора может быть достигнута, если pH этих систем поддерживается в пределах от 7,5 до 9,5.
В закрытой системе может быть довольно сложно предотвратить коррозию алюминия и его сплавов; pH воды должен поддерживаться ниже 9,0. Алюминий является амфотерным: он растворяется как в кислоте, так и в щелочах, и скорость его коррозии увеличивается при уровне pH выше 9.0. Сложнее всего справиться с биметаллической парой меди и алюминия, для которой концентрации хромата даже выше 5000 ppm могут оказаться недостаточными.
Если циркуляционные насосы оснащены определенными механическими уплотнениями, такими как графитовые, концентрация хроматов не может превышать 250 ppm. Это связано с тем, что вода, протекающая через уплотнения, испаряется и оставляет высокую концентрацию абразивных солей, которые могут повредить уплотнение.
Другая проблема возникает, когда ингибиторы хроматирования используются в системах охлаждения, обслуживающих компрессоры, работающие с высокосернистым газом.Если высокосернистый газ просачивается из силового цилиндра в водяной контур, произойдет значительное восстановление хромата, что приведет к плохому контролю коррозии и отложению восстановленного хромата.
В приложениях с очень высокой скоростью теплопередачи, таких как системы охлаждения форм для непрерывной разливки, уровни хромата должны поддерживаться на уровне 100–150 ppm максимум. В этих экстремальных условиях хромат может накапливаться на границах зерен формы, вызывая достаточную изоляцию и создавая проблемы с надежностью оборудования.
Токсичность высоких концентраций хроматов может ограничивать их использование, особенно когда систему необходимо часто опорожнять. Действующее законодательство значительно снизило допустимые пределы сброса и регистрируемое количество разливов продуктов на основе хроматов. В зависимости от типа закрытой системы и различных факторов государственных / федеральных законов, ограничивающих использование хромата, может потребоваться нехроматная альтернатива.
Обработка молибдатом обеспечивает эффективную защиту от коррозии и является экологически приемлемой альтернативой ингибиторам хромата.Смеси нитрит-молибдат-азол ингибируют коррозию стали, меди, алюминия и систем смешанной металлургии. Молибдаты термически стабильны и могут обеспечить отличную защиту от коррозии как в мягкой, так и в жесткой воде. Уровень pH системы обычно находится в диапазоне от 7,0 до 9,0. Рекомендуемые контрольные пределы обработки составляют 200–300 частей на миллион молибдата согласно МоО ₄ ^{2 ¯}. Ингибиторы молибдата не следует использовать при уровне кальция выше 500 ppm.
Нитрит — еще один широко распространенный нехроматный ингибитор закрытой охлаждающей воды.Концентрации нитрита в диапазоне 600-1200 частей на миллион в качестве NO ₂ ^— будут подходящим образом ингибировать коррозию железа и стали, когда pH поддерживается выше 7,0. Системы, содержащие пары стали и меди, требуют уровней обработки в диапазоне 5000-7000 ppm. Если также присутствует алюминий, проблема коррозии усугубляется, и может потребоваться степень обработки 10 000 ppm. Во всех случаях pH циркулирующей воды должен поддерживаться в щелочном диапазоне, но ниже 9,0, когда присутствует алюминий.При применении высоких уровней нитрита может потребоваться подача кислоты для контроля pH.
Одним из недостатков нитритной обработки является то, что нитриты окисляются микроорганизмами. Это может привести к низкому уровню ингибиторов и биологическому загрязнению. Подача неокисляющего антимикробного средства может быть необходима для контроля реверсии нитрита и биологического обрастания.
Данные о характеристиках продукта, полученные в результате лабораторных исследований, имитирующих замкнутую систему охлаждения смешанной металлургии, позволили определить скорость коррозии стали и адмиралтейства для трех ингибиторов замкнутой системы при возрастающих уровнях обработки.Как показано, обработка на основе молибдата обеспечивает наилучшую общую защиту стали и адмиралтейство. Для достижения аналогичного ингибирования с хроматом требуются более высокие концентрации обработки. Обработка на основе нитритов также обеспечивает эффективную защиту стали, с результатами, сравнимыми с результатами, полученными с молибдатом; однако приемлемое ингибирование коррозии Адмиралтейства не достигается.
Закрытые системы часто требуют добавления подходящего антифриза. Нехроматные ингибиторы совместимы с типичными антифризами.Хроматы можно использовать со спиртовым антифризом, но pH циркулирующей воды следует поддерживать выше 7,0, чтобы предотвратить восстановление хромата. Поскольку антифризы на основе гликоля несовместимы с обработками на основе хроматов, следует использовать нехроматные ингибиторы. Обработку молибдатом нельзя использовать с антифризами рассольного типа.
В закрытых системах, которые непрерывно работают при температурах ниже 32 ° F (0 ° C), часто используется закрытая система рассола. Американское общество инженеров по холодильному оборудованию установило ограничения по содержанию хроматов в солевых растворах.Кальциевые рассолы ограничены до 1250 ч. / Млн хромата, а натриевые рассолы ограничены до 2500 ч. / Млн хромата. Значение pH должно составлять 7,0-8,5 только с регулировкой каустической соды. Некоторый успех также был отмечен при обработке закрытых систем рассола на основе нитрита при уровнях обработки около 2000 ppm как
NO2 ¯
Рисунок 32-1. Типовая закрытая система охлаждения.
Икс
Рисунок 32-2. Влияние температуры на скорость коррозии в закрытых (A) и открытых (B) системах.
Икс
Рисунок 32-3.Сравнение различных обработок для подавления коррозии в замкнутой системе смешанной металлургии.
Икс
Габаритные размеры радиаторов отопления. Как выбрать размер радиаторов отопления? Низкие алюминиевые радиаторы
При проектировании системы отопления в городской квартире или частном доме хозяину важны три основных параметра: размер радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны.Разброс этих параметров среди товаров современного рынка мы исследуем.
На фото — всего три типоразмера отопительных приборов. Однако в магазинах можно увидеть гораздо более широкий выбор.
Стандартная высота
Начнем с самых распространенных аккумуляторов с межосевым расстоянием около 500 миллиметров. Это был их каждый из нас, кто наверняка видел в квартире, где прошло его детство.
Чугун
Наиболее типичным представителем является чугунный радиатор МС-140-500-0.9. Посмотрите его спецификацию.
Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать габариты многосекционного радиатора несложно; При длине 7-10 секций к толщине паронитовых подушечек стоит прибавить примерно сантиметр.
ВНИМАНИЕ: Устанавливая радиатор в нишу, не забывайте о длине промывочного крана. Любые чугунные радиаторы отопления с боковыми накладками нуждаются в промывке.
Тепловой поток, который обеспечивает один участок при температуре между теплоносителем и окружающим воздухом в 70С — 160 Вт.
В названии продукта указано максимальное рабочее давление в мегапаскалях — 0,9 МПа, что соответствует 9 атмосфер.

Хорошая продукция с хорошей теплопередачей. Однако шедеврами их не назовешь.
Алюминий
Здесь при той же межосевой подводке мы наблюдаем значительный разброс параметров, поэтому выделим наиболее типичные.
Типовые размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметров.
Секторальная теплопередача зависит от основания ребер и глубины сечения. Обычно он лежит в пределах 180 — 200 Вт на секцию.
У большинства моделей рабочее давление 16 атмосфер. При этом радиаторы в полтора раза переживают при большом значении — 24 кгс / см2.
Любопытно: объем охлаждающей жидкости в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается за счет большей теплопроводности алюминия и большей площади Ортема.Очевидный результат — высокая скорость воды и практически полное отсутствие хлопот.
Читайте также об особенностях монтажа алюминиевых радиаторов отопления.
Биметаллический
Стальной сердечник влияет на внешний вид и размеры радиатора отопления, но максимальное рабочее давление резко возрастает.
Увы, цена растет с ростом прочности и цены: биметаллический профиль обойдется покупателю в 400-700 рублей.
Типовые размеры профиля: длина — 80-82 мм, глубина — 75-100, высота — 550-580.
Теплоотдача немного снижается из-за более низкой теплопроводности. В целом биметаллические секции уступают алюминиевым всего на 10-20 ватт на секцию, которые возвратно-поступательно перемещаются за счет большей площади плавников. Усредненные значения теплового потока — 160-200 Вт.
А вот рабочее давление из-за стали внутри намного выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор из монолита от российской компании РИФАР и вовсе способен непрерывно работать на 100 кгс / см2, и проходит испытания при 150.

Рекордсмен по прочности поставляется с 25-летней гарантией.
Важно: При установке системы отопления своими руками основная инструкция — использовать трубы, не уступающие радиатору. В остальном использование особо прочных нагревательных приборов лишено всякого смысла: удаляя одно слабое звено из контура, мы заменяем его другими. Биметаллические радиаторы поставляются только со стальной подводкой.
Low
У радиаторов с небольшой серединой сцены есть две приятные особенности:
Их можно разместить под низким подоконником.
Теплоотдача на единицу площади поверхности максимальная. Чем выше радиатор, тем больше теплый воздух контактирует с его верхней частью и тем меньше тепловой поток с поверхности этой части ребра.
Какие варианты мы можем здесь найти?
Читайте также о характеристиках медных радиаторов отопления.
Чугун
Относятся к радиаторам МС Беларуси.
Радиатор МС-140М-300-0.9 имеет длину сечения те же 93 миллиметра при высоте 388 мм и глубине 140.
Тепловой поток с изменением габаритов, очевидно, уменьшился и теперь составляет 106 Вт на секцию.
Давление рабочее не изменилось: те же 9 кгс / см2.
№
Однако: среди импортной продукции можно встретить чугунные радиаторы с межосевым расстоянием по приборам и 200, и 350 миллиметров.

Дизайнерские изделия и могут иметь произвольные размеры.
Алюминий
Соотношение осей у отечественных и импортных низких радиаторов более чем велико.Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.
Что это значит с точки зрения интересующих нас характеристик?
Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота — от 200, глубина многих моделей компенсирует недостаток двух оставшихся размеров и достигает 180 мм.
Тепловая мощность варьируется от забавных 50 до вполне солидных 160 Вт на секцию. Определяющей точкой является площадь ребер сечения.
На рабочее давление изменение габаритов повлияло незначительно: большинство радиаторов рассчитаны, те же, на 16 атмосфер с испытаниями 24 числа.
Биметаллический
Как изменится размер радиаторов отопления, если внутри алюминиевых оребрений разместить стальной сердечник? И нет. Абсолютно все размеры, характерные для алюминиевых конструкций, мы можем увидеть среди биметаллических отопительных приборов.
Тепловая мощность тоже остается в тех же пределах: можно найти невысокие радиаторы с теплоотдачей и 80, и 140 Вт на секцию.
Давление рабочее, понятно, остается большим: все равно материал другой. Типичные те же 25-35 атмосфер.
Есть два любопытных нюанса:
Среди биметаллических можно встретить радиаторы не со сплошным сердечником из стали, а со стальными трубками, вставленными между алюминиевыми коллекторами. При этом производитель обычно осторожно относится к заявленным параметрам, и биметаллический радиатор может видеть заявленные 16 и даже 12 атмосфер.
Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковых подключениях нагреваются от коллекторов только за счет теплопроводности алюминия.Тираж обеспечивается последним разделом: он делается проточным.

Характеристики бытовых стандартных и невысоких радиаторов.
Высокий
Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но планировка помещения не допускает большой длины стены. Соответственно, на большой высоте эти изделия имеют ограниченную ширину.
Чугун
Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных размеров, то среди импортной продукции есть очень необычные для чугуна стильные изделия.
В качестве примера взгляните на линейку Demrad Retro:
При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех корпусах 203 мм.
Рабочее давление 10 атмосфер, радиаторы испытаны на 13.
Тепловая мощность наиболее габаритных секций достигает 270 Вт.
Размер радиатора отопления может достигать 2400 миллиметров в высоту.
Рабочее давление часто ограничивается 6 атмосферами, но легко найти и более прочные изделия.
За счет большой высоты достигается прочная теплопередача: при температуре 70 ° С она может достигать 433 Вт (OSCAR 2000 от Global) и даже больше.
Алюминий
Часто высокие радиаторы подключают снизу. Цель — спрятать трубы.
Биметаллические
Неотъемлемой частью высоких биметаллических радиаторов являются дизайнерские конструкции, в которых не приходится говорить о типоразмерах и унификации. К тому же зачастую это не секционные, а монолитные изделия.
В качестве образца, однако, возьмем серийного представителя семейства — радиатор SIRA RS-800 Bimetall.
Размеры секции: высота 880 мм, длина 80 и глубина 95 мм.
Тепловая мощность — 280 Вт на секцию.
Рабочее давление внезапно составляет 4 кгс / см2 во время испытаний 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками только в вертикальных каналах.
Заключение
Будем надеяться, что вы сможете подобрать именно те товары, которые подходят вам по всем параметрам.В видео в конце статьи вы найдете дополнительную информацию по интересующей теме. Теплой зимы!
Читайте также об особенностях замены радиаторов отопления в квартире.
otoplenie-gid.ru.
Размеры биметаллических радиаторов отопления по высоте, глубине и межцентровому расстоянию
Квартиры в домах с централизованным типом отопления давно ждали, когда производители создадут батареи, выдерживающие все его недостатки: высокое давление, некачественный теплоноситель и т. Д. мощные гидропродукты, способные разрушить непрочные алюминиевые или стальные радиаторы.
Сочетание этих двух металлов позволило производить совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.
Особенность биметаллических устройств
Когда стальной рулон поместили внутрь алюминиевого корпуса, закрепив всю конструкцию плотной сваркой, сразу же решились несколько проблем:

Потребители, которые уже испытали биметаллические конструкции в своих квартирах, говорят, что их Единственный недостаток — высокая стоимость.Но, как правило, качество, безопасность, красота и эффективность — это как раз те свойства, за которые не жалко платить деньги.
Типы алюминиево-стальных радиаторов
Производители, выходящие на потребителей, стараются сократить производство биметаллических конструкций, не меняя устройства в целом. Сейчас на рынке можно встретить несколько типов батарей этого типа:

Если установка радиаторов предполагается в помещении с автономной системой отопления, нет смысла вкладывать большие деньги в дорогие модели.В этом случае достаточно произвести расчет мощности и определить оптимальные габариты биметаллических радиаторов отопления (10 секций — стандартный тип, хотя можно выбрать другой тип устройства).
Типы радиаторов
В отличие от советских времен, когда батареи имели одинаковый стандартный тип «гармошка», сегодня существуют разные типы радиаторов, и биметаллические в этом плане не исключение.
Монолитные модели представляют собой неразъемную секцию, состоящую из стальных труб, не подлежащих разборке.Такой дизайн нельзя изменять в размерах, увеличивать или уменьшать количество секций. Если необходимая мощность рассчитана правильно, лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы выдерживают до 100 атмосфер и являются самыми дорогими на рынке.
Разборно-разборные или, как их еще называют, секционные модели, позволяют самостоятельно определить, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.
Чтобы в квартире было по-настоящему тепло, следует заранее определиться, какой мощности должен иметь радиатор с учетом всех теплопотерь. Его емкость зависит от размеров устройства, и чем она меньше, тем экономичнее работает.
Стандартные размеры батарей
Размеры биметаллических радиаторов точно такие же, как и у других типов обогревателей. Они определяются расстоянием посередине решета между нижним и верхним горизонтальными коллекторами. Не стоит учитывать эти параметры в размере всей конструкции.Чтобы рассчитать, какова высота биметаллического радиатора, следует к межосевому индикатору, указанному на изделии, прибавить 80. Есть три межпространственных расстояния — 200, 350 и 500 мм, но это не единственные параметры из них. устройств.
длина стандартной секции 80 мм;
глубина — от 75 до 100 мм;
высота — 550-580 мм.
Чтобы посчитать, какая высота, например, стандартные биметаллические радиаторы 500 мм, необходимо к этому показателю прибавить 80, а полученные 580 мм — это его истинный размер, который следует учитывать, определяя место, где он будет стоять.
Кроме стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.
Высокий дизайн
Если интерьер квартиры или офиса требует особого подхода к обустройству, то обогреватели должны гармонично вписаться в него. Так, если в комнате есть панорамные окна, то можно установить биметаллические радиаторы, размеры которых составляют 880 мм и более, с длиной секций 80 мм и глубиной 95 мм.
Как правило, это литые надежные устройства, которые можно закрепить на стенах.Им можно не только обогреть комнату, но и украсить ее, так как они выпускаются в довольно насыщенной цветовой гамме. В крайнем случае, вы можете заказать у производителя модель необходимого оттенка или с определенным рисунком.
Низкие батареи
Еще одно дизайнерское решение — низкие биметаллические радиаторы отопления. Их можно установить под большими окнами, где стандартные модели не подходят по высоте. Минимальное расстояние в средней ступени биметаллических радиаторов составляет 200 мм, при этом их характерной особенностью является такая же прочность, надежность, способность противостоять высокому давлению и уровень теплоотдачи, что и у стандартных моделей.
Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «болтают», говоря, что цена на их продукцию ниже из-за их размера. В этом случае собственно биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значения) имеют другую конструкцию. Стальной горизонтальный сердечник отсутствует, из этого металла изготавливают только вертикальные коллекторы. Определить подделку можно по вехочупу, у которого уровень давления в 20-40 атмосфер не привычен для «настоящих» биметаллических обогревателей, а всего в 12-15 что эти устройства необычны.
Покупать аналогичный товар в квартире с централизованным типом отопления не стоит, но в автономной системе им будет к месту.
Коэффициент мощности и радиаторы
Как показывает многолетняя практика использования отопительных приборов, ширина биметаллических секций радиатора (как и любых других), его длина и высота отражаются в мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.
Если сравнить теплопередачу, массу, емкость, размер и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, что между ними разница.

Как видно из вышеперечисленных параметров, мощность меняется в зависимости от размеров радиатора, а также от уровня его давления, и веса, и объема.
Выбирая, какой тип батарей установить, нужно оттолкнуться от реальной потребности помещения в количестве тепла, а не от стиля и качества оформления интерьера.Благо современные производители выпускают модели любого уровня — низкие биметаллические радиаторы отопления есть в магазинах рядом с высокими аналогами.
Зная, какой мощности должно быть устройство, достаточно посмотреть таблицу, которую либо продавцы, либо производители к каждому товару и найти соответствующий показатель размера. Установив секционную модель, ее всегда можно увеличить для увеличения мощности, но если радиатор не умещается под окном, то следует выбирать дизайнерские варианты обогревателей.
Полезное видео

netholodu.com.
Типовые размеры алюминиевых и биметаллических радиаторов
Хорошо известно, что теплопередача отопительных приборов должна соответствовать величине расхода тепла, необходимого для обогрева помещения. Но с теплопередачей тесно связано другое понятие — размер радиаторов отопления. Чем больше площадь поверхности утеплителя, тем выше его тепловая мощность. И мне еще нужно правильно установить, да чтобы не пострадали интерьер комнаты.Необходимо заранее определиться, куда и какого размера можно поставить батарейки, а уж потом подбирать их по мощности. Мы обсудим этот вопрос в этой статье.
Какое межосевое расстояние радиаторов
Бывает, что алюминиевый или биметаллический радиатор отопления не ставится под окном по высоте и длине. Но отопительные приборы должны не просто впихиваться в имеющийся проем, но и выдерживать рекомендуемые расстояния до стены, подоконника и пола.
В противном случае будет мало места для движения конвекционного воздушного потока и эффективность нагрева снизится. Значения этих расстояний указаны на схеме установки изделия:
Чтобы заранее определиться с высотой отопительного прибора и его длиной, необходимо знать необходимую теплоотдачу и размеры оконная ниша (если есть). Кроме того, необходимо понимать, что все алюминиевые и биметаллические радиаторы отопления имеют единый единый размер — срединное расстояние.Это зазор между двумя осями, проходящими по горизонтальным коллекторам батареи. Чем эта концепция отличается от других размеров нагревательного устройства, ясно показано на рисунке:
Для справки. Этот шаблон действует для всех типов металлических радиаторов отопления.
Стандартное расстояние обогревателей посередине сцены, выдерживаемое всеми без исключения производителями — 350 и 500 мм. Остальные модели могут изготавливаться с интервалом между осями 200, 600, 700, 800 и 900 мм.Остальные размеры могут быть разными, но в подавляющем большинстве их значения в таких пределах:
длина секции (визуальная — ширина) от 80 до 88 мм;
глубина — от 52 до 100 мм;
Полная (монтажная) высота изделия с межосевым расстоянием 500 мм — от 570 до 590 мм.
Примечание. Значения монтажных высот для изделий с разными интервалами можно увидеть на сайте соответствующего производителя, перечислять их здесь нет смысла.
Как выбрать радиатор отопления
Выбор батареи по величине следующий. Убедившись, что продукция предлагаемого вам производителя подходит по высоте и глубине, необходимо выяснить количество секций для каждой комнаты. Для этого рассчитываем тепловую мощность отопительных приборов по алгоритму:
в помещении с одной внешней стеной и 1 окном уходит 100 Вт тепла на 1 м2 его площади;
если две стены, то на 1 м2 помещения нужно брать 120 Вт;
когда 2 стены и 2 окна, то 130 Вт / м2.
Примечание. Алгоритм даст верный результат для комнат высотой до 2,5-2,7 м. Если потолки выше, то на 1 м3 площади помещения рекомендуется брать 40 Вт тепла.
Чередуя эти числа на площади квадрата, получаем необходимую тепловую мощность, при которой определяем размер батареи, взяв за основу теплопередачу 1 секции. Ниже для примера приведены таблицы, в которых представлены все размеры, межосевые и теплоотдачи алюминиевых и биметаллических радиаторов Global:
Как правило, значения тепловой мощности секций указываются с учетом того, что разница между средней температурой теплоносителя и воздуха помещения составляет 70 ° С (в паспорте пишут: при dt = 70).Это значит, что при +22 ° C в помещении температура воды должна быть около 100 ° C, а в частном доме редко бывает 70 ˚С.
И при такой температуре аккумуляторный отсек будет отдавать на 30% меньше тепла, что следует учитывать.
Совет. Чтобы не ошибиться, необходимо от мощности, указанной в паспорте на изделие, брать 30%, а лучше — 50.
Определив реальную мощность 1 секции, становится понятно, как найти их количество: разделить на это значение найденный ранее расход тепла.Но после этого вы можете столкнуться с ситуацией, когда нагреватель в сборе не входит в нишу суб-ниши или, наоборот, выглядит в нем слишком неподготовленным, как показано на фото:
Как выбрать размер батарей в таких случаях? Если он не умещается под окном, вывод прост: нужно количество секций разделить на 2 части, вместо одного устройства вылезут два. Длина первого составит 75% оконного проема, а второго — все останется. Эту деталь можно поставить возле боковой стены, подведя к ней трубопроводы.При обратной ситуации (как на фото) нужно брать участки с меньшим межосевым расстоянием и большим. Их тепловыделения меньше, а это значит, что общая длина нагревателя после пересчета увеличится, и в результате он будет отлично смотреться.
Вывод
Получается, что при выборе алюминиевого или биметаллического радиатора отопления необходимо найти определенный баланс между необходимой тепловой мощностью и его размерами. Тогда обогрева будет достаточно, условия установки батареи соблюдены, и интерьер не будет нарушен.

Правильно подобранные габариты алюминиевых радиаторов влияют на эффективность отопления, на необходимость проведения замены труб, по которым течет теплоноситель.
Какие должны быть размеры
Для максимального нагрева размеры должны быть такими:
Длина должна быть больше 70-75% ширины оконного проема.
Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ним было 6-12 см.
Когда длина составляет менее 70% ширины оконного проема, батарея не сможет создать тепловую завесу, способную блокировать движение холодного воздуха, поступающего через окно. В комнате появятся холодные и теплые зоны. Окна будут постоянно накрываться паром.
Если ширина окна 2 м, то длина батареи должна быть не менее 1,4 м.
Основные размеры
Под размерами понимают:
Внутреннее расстояние.
Высота.
Глубина.
Ширина сечения.
Расстояние до середины сцены (его также называют международным или межцентровым) не следует путать с высотой нагревательной батареи. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота — это расстояние между самой низкой и самой высокой точкой секции.
Алюминиевые радиаторы отопления имеют такие размеры:
Межцентровое расстояние составляет от 150 до 2000 мм .Очень высокие батареи встречаются редко. Радиаторы с межцентровым расстоянием 500 мм пользуются наибольшей популярностью, поскольку активная система трубопроводов тепловой сети создавалась под чугунными батареями, имеющими такое же межцентровое расстояние. Этот показатель очень важен, поэтому производители указывают его в названии аккумулятора (RAP-500, ROCOCO 790, MAGICA 400 и т. Д.).
Высота в пределах 245-2000 мм . По этому критерию аккумулятор можно разделить на низкий, средний и высокий.
Глубина профиля от 52 до 180 мм .
Ширина профиля 40-80 мм .
См. Также: Расчет количества секций алюминиевых радиаторов отопления
Низкие алюминиевые радиаторы
Такие устройства для обогрева помещения имеют высоту от 200 до 450-500 мм. Самые низкие представители имеют аварийное расстояние, равное 150 мм. Наименьшая ширина секции 40 мм. Глубина существенно отличается от вариантов со средней и большой высотой.Иногда может достигать 0,18 см. Это сделано для компенсации недостатка тепловой мощности из-за небольшой высоты.
Немногие производители выпускают радиаторы с межслойным расстоянием 150-250 мм. Основные из них — Сира, Глобал, Рифар. Самые маленькие изделия сначала имеют высоту 245 мм. Межстрочное расстояние 200 мм. Глубина зависит от модели. ALUX имеет глубину 8 см, а Rovall — 10 см. Самые маленькие конвекторы двух других производителей имеют практически одинаковые габариты.
Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их производят практически все компании.
Стандартные или средние батареи
Их характеристики:
Высота — 0,57-0,585 см.
Чаще всего ширина 80 мм.
Глубина 52-100 мм. Стандартные размеры в этом плане составляют 80-100 мм.
Межцентронное расстояние 500 мм.
Алюминиевые батареи средней высоты стандартизированы среди всех типов батарей. Чтобы сравнить колебания высоты и глубины чугунных нагревательных приборов, многое другое. Только глубина варьируется в пределах 90-140 мм .
Алюминий — Легкий широко используемый материал.
Среди прочего, из него сделаны батареи отопления.
В их создании очень важен Расчет характеристик.
Влияние размера алюминиевого радиатора отопления
Алюминиевые батареи производятся в широком диапазоне размеров. Длина имеет приоритетное влияние на мощность.
Соответственно надо добиться необходимого нагрева Увеличить количество секций. Общая длина батареи зависит от расчетов.
Глубина и высота также меняют индикаторы, поскольку они влияют на объем. В отличие от длины эти два значения — переменные, благодаря чему существует множество разных моделей.
Следующий показатель — броня . Отвечает за скорость нагрева радиаторов, так как означает зазор между подводящими трубами и обратками.
Способ изготовления также влияет на производительность:
Metal tide Повышает прочность и долговечность устройства.В этом случае каждая секция представляет собой единое целое, из которого собирается устройство. Делается это в определенной последовательности: сначала сваривают верхние детали, затем — низ.
Метод экструзии Обеспечивает удержание нагретого алюминия через решетчатую пластину металла. За счет этого получается профиль заданной формы, который отделяется от деталей и собирается в радиатор.
Внимание! Такие отопительные приборы встречаются редко, и обычно их изготавливают на заказ.Связано это с невозможностью внести изменения в конструкцию после окончания производства.
Броневая дистанция
Показатель — зазор между осями радиатора. Они симметрично расположены один вверху, второй внизу. Они примыкают к трубам, по которым осуществляется включение в контур отопления.
Фото 1. Радиатор алюминиевый модель 350/80, радиус действия 350 мм, производитель — «Оазис», Китай.
В зависимости от производителя значение колеблется в пределах 150-2000 мм. У большинства приборов этот показатель равен 500. Это связано с системами отопления в многоквартирных домах: в старых домах расчеты производятся на чугунные радиаторы. При замене аккумуляторов затраты на переваривание трубопровода нежелательны.
Ссылка! В названии большинства моделей присутствует номер , указывающий на средневидную дистанцию.
Глубина
Зависит от материала, из которого изготовлен аккумулятор. Минимальное значение 52 мм . Достаточно создать большую мощность небольших участков. Максимальный показатель — 180 мм. Встречается довольно редко и требует силы. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.
Определение объема участка
Для расчета необходимо знать указанное выше значение, а также длину и высоту. Первое значение , визуально — ширина.
Это 80 или 88 мм, Что указано в паспорте.
Вторая — переменная. Обычно вертикальная составляющая размера сечения — 570 мм.
Для нахождения объема достаточно умножить три показателя.
Методика расчета сечений
Для определения необходимого количества элементов необходимо определить мощность. Существует несколько округленных значений, рассчитанных для комнаты с высотой потолка 2.7 метров:
Для стандартного помещения необходимо 100 Вт.
Для каждого окна добавьте 10.
Если оно угловое, значение Умножьте на 1,2.
Если потолки выше или окна более обычные, прибавьте 10%.
Отопление ослаблено от верхних этажей к низу, поэтому все следуют добавляют еще 2%.
Полученную нормативную мощность умножаем на площадь комнаты .В итоге получается общая стоимость, рассчитанная с запасом.
Затем число делится на паспортный показатель одной секции , округляя в большую сторону. Примерный расчет выглядит следующим образом:
(100 + 10) * 1,2 * 1,04 = 137,28 где крайний множитель выбран для квартиры на третьем сверху этаже.
137,28 * S = 151 * 18 = 2471, где S (18) — площадь.
2471/190 = 13. В данном случае при мощности на одну секцию 190 Вт потребуется 13 штук.
Масса радиатора
Алюминий — легкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, сокращает необходимый монтаж. сила . Следует отметить, что при изготовлении аккумуляторов металл сплавляется с кремнием. Это немного увеличивает серьезность.
Средний вес одной секции л.25 кг. Значение изменяется в интервале от 1 до 1,35, в зависимости от размеров и толщины стен. Например, для установки радиатора из 10 шт. при небольшом запасе светильников на 15 кг.
Важно! Из всех видов алюминиевых радиаторов самый простой. Это упрощает их транспортировку.
Высота и ширина радиатора нестандартной формы
Есть батареи необычной формы.Из металлов можно изготовить прибор высотой до трех метров, шириной до двух.
Определить тип радиатора, подходящий именно для той или иной системы отопления, не зная его основных характеристик, довольно сложно. Есть устройства, устанавливаемые в частных домах с автономной системой отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды, характеристики
Если сравнить алюминиевые радиаторы с биметаллическими, то вторые наиболее выгодно отличаются от первых по своим техническим характеристикам.Несмотря на все свои положительные качества, алюминиевые устройства имеют ряд серьезных недостатков. , что не позволяет использовать их в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в городских квартирах, подключенных к сети центрального отопления.
Устройство биметаллических устройств
По внешнему виду биметаллический радиатор ничем не отличается от алюминиевого, так как оба выполнены из одного металла. Весь «секрет» во внутреннем аккумуляторе устройства.
Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надежную защиту алюминия от вредного воздействия всех примесей, содержащихся в воде. Благодаря встроенным стальным профилям внешний корпус биметаллического инструмента не контактирует напрямую с охлаждающей жидкостью . Кроме того, сталь более устойчива к разрушающему воздействию кислот и щелочей, которые в большом количестве присутствуют в системах центрального отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубами, теплообменниками и т. Д.)).
Использование стальных вставок для водопроводов обеспечивает и другие полезные свойства биметаллических нагревательных устройств:
Прочность . Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может установить достаточно длительный срок службы устройства — до 20 лет.
Прочность . Корпус изделия выдерживает давление до 30-40 атмосфер. Такому радиатору отопления не страшны даже самые крепкие водоросли.
Экономика . Суженные каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и энергозатрат на обогрев.
Добавляя сюда все положительные качества, которые передавались от алюминиевых аналогов, такие как компактность, высокая теплоотдача и презентабельный внешний вид, можно с уверенностью утверждать, что сегодня биметаллические устройства являются лучшим вариантом для отопления многоэтажных домов.
Радиатор отопления: размеры
При выборе биметаллического нагревательного прибора большое значение имеет размер изделия.
Чтобы создать тепловую завесу с проникающим сквозь стекло холодным воздухом, нагревательные приборы обычно устанавливают под окном. Следовательно, устройство должно легко помещаться в нишу под подоконником и обеспечивать необходимый уровень теплоотдачи.
Высота Все биметаллические радиаторы имеют стандартные индикаторы. Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.
Однако следует отметить, что расстояние между вертикальными каналами — это еще не полная высота прибора, а только размер сегмента между центрами выходного и входного коллекторов. Реальная высота устройства определяется следующим образом: расстояние до середины сцены + 80 мм . Так, например, радиатор с маркировкой 500 займет около 580 мм, а 350-я модель — около 420 мм. Ширина устройства определяется количеством секций.
Количество секций для всех типов отопительных приборов рассчитывается одинаково.
Согласно ТУ на отопление жилых домов в средней полосе, мощность 1 кВт предназначена для отопления 10 кв.метр кв.
Производитель обычно указывает значение мощности одной секции для каждой батареи. Зная значение тепловой отдачи секции можно рассчитать количество необходимых элементов по формуле :
N = S * 100 / Q, где q — мощность одной секции, S — площадь комнаты и N — необходимая сумма.
Большинство моделей биметаллических радиаторов отопления имеют стандартную ширину секции — 80 мм, таким образом, мощность обычной секции 500 мм составляет около 180 Вт.В соответствии с этим определяется общее количество секций. Например, для обогрева помещения площадью 20 м2 понадобится 12 секций, ширина такой батареи будет около 1 м.
Конструктивные особенности
Как было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него расположены стальные выступы, защищающие корпус от коррозии.
Такие вкладки могут быть установлены в разных частях устройства:
Типы конструкции
Монолитный .Радиатор состоит из неразборных стальных труб. В нем постоянное количество разделов, которое нельзя изменить. Основная характеристика литого радиатора — повышенная надежность. Устройство рекомендовано для использования в системах, где наблюдаются частые скачки давления.
Разборная . Количество секций определяется самостоятельно, в зависимости от площади помещения. Секции соединяются с металлическими насадками, имеющими резьбу.
Выбор той или иной конструкции зависит от типа системы отопления.Так, для автономного отопления лучше приобрести сборно-разборную модель для городской квартиры — лит.
Вместимость
Наличие стальных вставок внутри инструмента способствует уменьшению возможности выбора. С одной стороны, это неплохо: у уменьшено количество тепловой инертности и теплоносителя. Что позволяет значительно экономить электроэнергию и обеспечивает комфортное управление. Но с другой стороны, слишком суженные каналы водоснабжения быстро забиваются разного рода мусором, неизбежно присутствующим в современных сетях центрального отопления.
Емкость сиквела определяется расстоянием между вертикальными каналами.
Для прибора с дистанции 500 м — емкость 0,2-0,3 л;
для аккумулятора 350 мм — 0,15-0,2 литра;
на 200 мм — 0,1-0,16 л.
Как вы уже заметили, мощность биметаллических радиаторов действительно мала. Например, популярный аппарат компании Rifar шириной 80 мм и высотой 350 мм вмещает только 1,6 л . Несмотря на это, радиатор способен обогреть помещение площадью до 14 квадратных метров.М. Правда вес устройства достигает 14 кг, так как биметаллический радиатор в 1,5-2 раза тяжелее алюминиевого.
Биметаллическая батарея отопления лучше подходит для городской квартиры. Если вы владелец частного дома, в котором есть собственные отопительные котлы, лучше приобрести алюминиевый радиатор.
Выбирая биметаллический образец, необходимо обратить внимание на следующие параметры:
Итак, посчитав необходимое количество радиаторов по количеству секций в них и выставив нужную мощность устройства, можно приступать к установке Отопительная система.
Следует помнить, что тепловой баланс в помещении напрямую зависит от габаритов устройства. Итак, если ширина радиатора небольшая, необходимо увеличить его высоту или количество секций.
Необходимо учитывать, что даже самый дорогой, качественный и подходящий для вашей системы отопления биметаллический радиатор необходимо устанавливать с соблюдением всех правил монтажа. Только он сможет сохранить свои положительные качества и обеспечить максимальную теплоотдачу при минимальных затратах электроэнергии.

Среди всех разновидностей радиаторов отопления самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превосходят аналоги. Все потому, что у них отличные технические характеристики, а это главное, на что обращать внимание при покупке.
Рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы.Если вы не знакомы с этими товарами, то благодаря статье можете провести презентацию о них и выбрать для себя подходящий вариант.
Особенности и виды радиаторов отопления
Биметаллические радиаторы отопления внешне напоминают обычные алюминиевые. Их чудесный внешний вид дополняют плюсы как из стали, так и из алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым происходит теплоноситель, а также из алюминиевых панелей.Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в помещении.
Алюминиевая оболочка выполняет две функции: скрывает систему труб и образует биметаллический радиатор, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей биметаллические намного проще, поэтому установка намного проще.
Примечание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора.Модели могут отличаться друг от друга в зависимости от производителей и характеристик.
На полках магазинов можно найти два типа биметаллических радиаторов:
Биметаллические — батареи, имеющие стальной сердечник из труб, который окружен алюминиевой оболочкой. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели производят компании из Италии (Global Style, Royal Thermo Biliner). Даже отечественные компании из России тоже производят этот продукт. Один из представителей: Сантехпром БМ.
Полухеталлические — считаются «полукровками», так как в этих радиаторах только стальные трубы, увеличивающие вертикальные каналы. В этом случае алюминий будет контактировать с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. К тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.
Радиатор отопления каждой разновидности имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше.Все в чем-то хороши. Важно учитывать, какой тип отопления используется — централизованное или индивидуальное. Например, биметаллические радиаторы по техническим характеристикам делают изделия устойчивыми к химии и некачественным централизованным теплоносителем. Если говорить о высоком давлении в системе, лучше себя показывает алюминий, однако требует качественной охлаждающей жидкости. Ясно одно: если система отопления состоит из старых труб, которым более 40 лет, в основном используются прочные биметаллические батареи.
Целые или секционные
Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном продукция выпускается с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при необходимости радиатор можно уменьшить или увеличить. Производятся полностью все секции, после чего они соединяются ниппелями. Количество секций пара.
Но есть и второй тип радиаторных батарей — сплошные.Их сердцевина делается определенного размера, и в дальнейшем изменить ее невозможно. После этого стальные трубы зальют фигурной алюминиевой оболочкой, покрытой эмалью. Подобный радиатор не лопнет даже при скачке давления до 100 атмосфер.
Обзор технических характеристик
Теперь рассмотрим биметаллические радиаторы и их свойства подробнее. Это нужно учитывать в первую очередь перед покупкой того или иного образа. Что это за продукты особенно и почему их называют одними из лучших? Давайте разберемся.
Революция тепла
Возможно, именно для этого покупаются радиаторы для обогрева помещения. Поэтому в первую очередь нужно обратить на эти характеристики особое внимание. Тепло, которое дает радиатор, охлаждающая жидкость которого имеет температуру 70 градусов, измеряется в ваттах. Биметаллические батареи обладают отличными показателями теплоотдачи, так как средний находится в пределах 170-190 Вт.
Сам процесс теплопередачи довольно прост: он заключается в нагреве воздуха, а из-за особой конструкции батареи существует условность.
Рабочее давление
Зависит от параметров и производителя. Тем не менее в среднем аккумулятор выдерживает давление 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная — около 10. А чтобы радиатор не лопнул при скачках давления, параметр сделан с запасом.
Расстояние между осями
Размеры биметаллических радиаторов отопления могут быть самыми разными.Что касается расстояния до середины сцены, то здесь стандартные значения:
200 мм;
300 мм;
350 мм;
500 мм;
800 мм;
Что это за расстояние? Это зазор от верхнего коллектора до низа. Можно сказать, что это высота биметаллического радиатора. Благодаря им в различных размерах вы можете выбрать изделие для любого интерьера и для разных нужд.
Максимальная температура охлаждающей жидкости
Понятно, что температура охлаждающей жидкости внутри редко доходит до 100 градусов Цельсия.Однако практически все изделия способны выдерживать показатель в 90 градусов. Это нормально. И если вы видели, что производитель заявляет до 100 градусов, то можно понять, что он слегка плавится, так как более 90 градусов не выдерживались как такие радиаторы.
Срок эксплуатации и надежность
Если принять во внимание технические характеристики, особенности и производителя, то можно быть уверенным, что вы сможете использовать аккумулятор в течение 20 лет без какого-либо обслуживания. Но это еще не предел.При правильной эксплуатации они способны служить очень долго.
Простой монтаж
В целом биметаллические радиаторы отопления можно устанавливать самостоятельно. Тем не менее простота и удобство зависят от габаритов, веса и наличия инструкции. Радует то, что аккумуляторные секции идентичны, а значит, их можно устанавливать как слева от нагревательной трубки, так и справа. Нужно только подключить патрубок к радиатору с правой стороны, а с противоположной подключить заглушки и кран Маевского для контроля.
Примечание! Журавль Маевского — штука очень полезная. Благодаря ему аккумулятор можно вообще отключить или в случае обрезки позволяет удалить воздух из системы.
Кроме того, есть изделия с насадками внизу. Все компоненты, патрубки и кронштейны должны идти в комплекте с радиатором.
Преимущества и недостатки биметаллических радиаторов
В завершение предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов.Начнем с достоинств:
Обладают повышенной прочностью.
Удерживать индикаторы высокого давления в системе.
Радиаторы отопления способны прослужить долгий срок.
Эффективно справляется с теплоотдачей.
Устойчив к механическим повреждениям.
Отлично смотрятся и не выпадают из интерьера.
Большой ассортимент товаров, позволяющий выбрать оптимальный вариант.
Являются одними из лучших среди аналогов.
Что касается недостатков, то они тоже есть:
Главный из них — дороговизна.Но, учитывая технические характеристики и качество продукции, цена вполне оправдана;
стержень из стальных труб под воздействием хладагента и воздуха может ржаветь. Такое бывает при ремонте или аварии в системе. В этом случае вам придется слить воду, и воздух начнет влиять на трубы. А еще они могут заржаветь от антифриза, который используется в частных домах. В этом случае лучше выбрать твердые батареи или чистый алюминий;
Последний недостаток — малый проход сопла.
Это радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока им просто нет равных по характеристикам, работе, внешнему виду и параметрам на рынке. Многие пользователи, купившие товары, вполне довольны своей покупкой.
.
No related posts.

Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Сколько воды в одной секции чугунного радиатора отопления

Объем одной секции марки МС (в литрах)

Объем воды в одной секции марки ЧМ (в литрах)

Объем воды в одной секции алюминиевого радиатора

Сколько воды в одной секции биметаллического радиатора

Объем воды в радиаторе отопления таблица

Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

Параметры алюминиевых радиаторов

Виды теплоносителей

Почему важен объем радиатора

Расчет объема алюминиевого радиатора

Полезное видео

Характеристики алюминиевых и биметаллических радиаторов

Мощность радиаторов отопления биметаллических и алюминиевых

Рабочее давление

Предельная температура и объем теплоносителя

Какой радиатор выбрать?

Характеристики биметаллических радиаторов: габариты, емкость секций, теплоотдача

Габариты биметаллических радиаторов: ширина, глубина и высота секций

Rifar Base 500 — 19 секций биметаллический секционный радиатор

Преимущества:

Объем радиатора отопления – как правильно рассчитать

Рассчитываем объем радиатора

Расчет объема опытным путем

Биметаллический радиатор Oasis ECO 500/80 (6 секций) — Радиаторы отопления

Oasis. Комфорт и исключительная функциональность.

Биметаллические радиаторы отопления; что лучше; Инструкция по выбору. Радиаторы отопления биметаллические

Видео — Биметаллический радиатор

Положительные стороны использования биметаллических радиаторов

Отрицательные стороны использования биметаллических радиаторов

Как рассчитать количество секций радиатора

Установка (установка) биметаллических радиаторов отопления

Схемы подключения радиаторов

Видео — демонтаж старого радиатора и установка биметаллических

Биметаллические радиаторы, чем лучше

Виды биметаллических батарей

Что лучше

Производители и цены

Технические характеристики биметаллических радиаторов отопления

Расчет радиаторов биметаллических

Метод расчета

Как рассчитать сечения в области

РЕЗУЛЬТАТЫ

Биметаллические радиаторы отопления в современных отопительных приборах

Внутреннее наполнение биметаллических радиаторов отопления

Что выбрать — секцию или монолит?

Биметаллические радиаторы: достоинства и недостатки

Купить биметаллические радиаторы для дома или офиса

Правила выгодных покупок

Радиаторы отопления SIRA (биметаллические)

Популярный биметаллический радиатор отопления Sira

Термическое расширение твердых тел и жидкостей

Цели обучения

Линейное тепловое расширение — тепловое расширение в одном измерении

Пример 1.Расчет линейного теплового расширения: мост Золотые Ворота

Стратегия

Обсуждение

Тепловое расширение в двух и трех измерениях

Тепловое расширение в двух измерениях

Тепловое расширение в трех измерениях

Установление соединений: соединения в реальном мире — заполнение бака

Пример 2. Расчет теплового расширения: газ по сравнению с газовым баллоном

Стратегия

Решение

Обсуждение

Термическое напряжение

Пример 3. Расчет теплового напряжения: давление газа

Стратегия

Решение

Обсуждение

Проверьте свое понимание

Решение

Сводка раздела

Концептуальные вопросы

Задачи и упражнения

Глоссарий

Избранные ответы на задачи и упражнения

Виды биметаллических радиаторов отопления. Биметаллические радиаторы отопления; что лучше; инструкция по выбору

Видео — Биметаллический радиатор
