ИБП для газового котла отопления

24-08-2022

Назначение специализированного ИБП для газового котла отопления

Высокоэффективная работа отопительного оборудования существенно зависит от качества электроснабжения. Поставляемое в наши дома электричество часто не полностью соответствует нормам отраслевых стандартов. Для обеспечения качественного электроснабжения целесообразно применять ИБП для газового котла отопления. Нарушение в функционировании инженерных системы дома может привести к значительному ущербу. В самом плохом случае, авария отопительной системы в холодное зимнее время может привести к «размораживанию» дома.

Современный ИБП для котла отопления даёт возможность эффективно решить сразу несколько серьезных проблем питания: защитить от импульсных всплесков в сети, обеспечить стабилизированное напряжение, компенсировать провалы электропитания, обеспечить необходимое резервное питание газового котла в случае длительного отключения электричества.

Во многих городах и населенных пунктах нашей страны наблюдаются длительные отключения электроэнергии. Современные специализированные UPS дают возможность осуществления длительного резерва.



ИБП необходим для питания водяного насоса газового котла отопления

Для обеспечения хорошей циркуляции теплового носителя в газовых котлах, выпускаемых в настоящее время, используются современные циркуляционные насосы. От качества функционирования этих насосов зависит эффективность работы всей системы отопления дома. Циркуляционные насосы газовых котлов отопления и насосы других типов требуют качественного электроснабжения; резкие изменения значений параметров тока или нарушение синусоидальной формы графика напряжения могут привести к перегреву насоса и биению ротора двигателя насоса. В условиях некачественного электрического питания циркуляционный насос быстро выходит из строя. Для постоянного функционирования насосов целесообразно устанавливать ИБП для электропитания котла отопления.

Важным критерием выбора UPS для газового котла является правильная синусоидальная форма выходного сигнала. Часто говорят, что нужен источник бесперебойного питания с «чистым синусом». Обычные компьютерные бесперебойники дают аппроксимированный сигнал на выходе, по этой причине их нельзя использовать для питания отопительного оборудования.

ИБП требуется для правильного питания электронных схем управления газового котла

Газовые котлы отопления, выпускаемые в настоящее время, являются очень сложной техникой. Для обеспечения работы многочисленных функций используются современные электронные схемы управления. Применение сложной электроники обусловлено и необходимостью эффективного использования энергии и уменьшения вредных выбросов. Для нормальной работы электроники газового котла отопления рекомендуется монтировать ИБП с хорошей защитой от возможных всплесков значения напряжения, искажения частоты электрического питания, провалов питания и импульсных токов. Именно по этой причине нужно выбирать высокоэффективный UPS, разработанный специально для электроснабжения котла отопления.

Необходимость использования ИБП для газового котла для реализации правильной фазировки сигнала

Высокоэффективный процесс сгорания газового топлива в современных котлах обеспечивается сложными технологическими решениями, требующими фазировки питания модуля розжига и горения. Физические характеристики дуги горения зависят от направления течения тока в горелке. Вот почему для работы многих выпускаемых в настоящее время газовых котлов отопления нужен ИБП с определенной фазировкой электрического сигнала на выходе. По этой же причине нельзя использовать компьютерный бесперебойник для питания газового котла отопления. Компьютерный UPS не имеет контроля фазировки выходного сигнала.

ИБП SKAT и TEPLOCOM для газовых котлов отопления

Компания БАСТИОН производит широкую линейку специализированных ИБП для питания газовых котлов отопления и других отопительных устройств. Выбор приборов позволяет решить различные задачи по организации высоконадежного электрического снабжения различных инженерных систем дома и электрических бытовых приборов.

Наименование прибора

Технические характеристики оборудования

ИБП для котла отопления и других приборов

TEPLOCOM-300

Многофункциональный ИБП для электроснабжения газовых котлов систем отопления и иного инженерного оборудования дома. Эффективно работает с приборами, имеющими функции автозапуска. Полная мощность устройства — 300 ВА. «Чистый синус» амплитудной характеристик тока, надёжная протекция от аварий в сети. Прибор соответствует требованиям ГОСТ, ISO, требованиям по безопасности ТС и ЕС. Компания-производитель предлагает длительный период фирменной гарантии и надёжную страховку ответственности.

ИБП для котла отопления и других приборов

TEPLOCOM-1000

Многофункциональный ИБП для электроснабжения газовых котлов систем отопления и иного инженерного оборудования дома. Эффективно работает со всеми типами отопительного оборудования. Прибор обеспечивает надежную работу встроенных и внешних циркуляционных насосов. Полная мощность устройства — 1000 ВА. Источник бесперебойного электроснабжения реализует хорошую точность стабилизирования всех важных параметров тока, «чистый синус» графика напряжения, быструю защиту от аварий в сети. UPS может обеспечить питание газового котла отопления в автономном режиме до нескольких суток. Прибор соответствует требованиям ГОСТ, ISO, требованиям по безопасности ТС и ЕС. Компания производитель предлагает длительный период фирменной гарантии и надёжную страховку ответственности.

ИБП для котла отопления и других приборов

SKAT-UPS 1000 исп. D

Многофункциональный ИБП для электропитания котлов отопления и иного инженерного оборудования дома.

ИБП рассчитан для работы с большими пусковыми токами. Эффективно работает со всеми типами газовых котлов. ИБП обеспечивает эффективную работу циркуляционных насосов. Полная мощность устройства — 1000 ВА. UPS имеет высокую перегрузочную возможность. Источник бесперебойного питания реализует хорошую точность стабилизирования всех важных параметров тока, «чистый синус» графика напряжения, быструю защиту от аварий в сети. ИБП обеспечивает длительное питание газового котла в случаях отключения сетевого электропитания. Прибор соответствует требованиям ГОСТ, ISO, требованиям по безопасности ТС и ЕС. Компания производитель предлагает длительный период заводской гарантии и надёжную страховку ответственности.

ИБП SKAT-UPS 3000

для питания котельной

Многофункциональный ИБП для организации электроснабжения газовой котельной и другого инженерного оборудования всего дома. Источник бесперебойного питания способен обеспечить эффективным питанием несколько котлов отопления и циркуляционных насосов. Высокая электрическая полная мощность — 3000 ВА. Источник бесперебойного питания реализует хорошую точность стабилизирования всех важных параметров тока, «чистый синус» графика напряжения, быструю защиту от аварий в сети. ИБП для тепловых систем имеет автоматический «Байпас», что существенно повышает надёжность работы. Прибор соответствует требованиям ГОСТ, ISO, требованиям по безопасности ТС и ЕС. Компания производитель предлагает длительный период фирмепнной гарантии и надёжную страховку ответственности от аварий.



ИБП для котлов отопления серии Teplocom и SKAT-UPS соответствуют высоким стандартам качества

Весь процесс изготовления ИБП для котлов отопления TEPLOCOM и SKAT находится в полном соответствии с интернациональными стандартами качества. В процессе производства источников питания применяется современное высокоэффективное технологическое оборудование. ИБП для газовых котлов отопления проектируются с использованием передовых схемотехнических решений.

Надёжный всесторонний контроль качества выпускаемой на заводе продукции производится на всех этапах производственного процесса. Все 100% приборов подвергаются финишным испытаниям на специальных стендах. ИБП для котлов отопления имеют полное соответствие современным требованиям ГОСТов России и требованиям таможенного союза. Процесс изготовления источников питания удовлетворяет всем нормам интернациональных стандартов ISO 9001 и 14001, OHSAS 18001. ИБП для газовых котлов удовлетворяют нормам по безопасности продукции в Европейском союзе. UPS для отопительных котлов прошли проверку в международных лабораториях и получили одобрение известных компаний. Продукция компании
БАСТИОН
 реализуется во всех регионах страны и поставляется на экспорт.

Читайте также по теме

  • Какой ИБП для котла отопления купить
  • Защита трубопроводов от замерзания греющим кабелем GERDA HP
  • Теплый пол на самоклеящейся ленте с пожизненной гарантией
  • Автоматика котлов отопления и ИБП для котлов
  • 5 причин купить релейный стабилизатор для котла, а не инверторный

Почему нельзя использовать компьютерный ИБП для газового котла

17 июля 2020

Многие владельцы частных домов для обеспечения резервного электроснабжения электроники газового котла приобретают так называемые компьютерные ИБП, но через некоторое время обнаруживают, что автономное питание от подобного источника приводит к нестабильной работе или вообще остановке котла отопления с индикацией аварии.

Разберем в нашей статье причины, по которым лучше отказаться от использования компьютерных ИБП для автономного питания котла.

Содержание

Какой тип ИБП оптимально подходит для питания газового котла?

В любом магазине можно увидеть несколько типов источников бесперебойного питания (резервные, линейно-интерактивные, онлайн), отличающиеся значениями параметров и ценой. Большой выбор разнообразных моделей способен завести в тупик любого неспециалиста. Остановимся на особенностях каждого типа подробнее.

Резервные ИБП – являются простейшими приборами без функции стабилизации входного напряжения. К их недостаткам относят длительное время переключения на питание от батарей (до 15 мс), несинусоидальность выходного сигнала, переход в аварийный режим при небольших перепадах напряжения на входе, малую величину тока заряда АКБ, отсутствие возможности подключения внешних аккумуляторов.

Так называемые компьютерные ИБП относятся именно к резервному типу, недостатки которого особенно критичны при совместной работе с газовым котлом. Несмотря на привлекательную низкую стоимость, такое оборудование рекомендуется применять только для электропитания нетребовательной к качеству входного напряжения техники, например, компьютеров.

Линейно-интерактивные ИБП – более совершенное оборудование, оснащенное встроенным стабилизатором напряжения, исключающим сбои при колебаниях сетевого напряжения. Время переключения на работу от батарей – до 4 мс. Основной недостаток: ступенчатая регулировка выходного сигнала, ведущая к искажению его формы. Линейно-интерактивные ИБП также не рекомендуются для питания газовых котлов.

Онлайн ИБП – лучшие на сегодня источники питания с непрерывным (двойным) преобразованием входного переменного напряжения в постоянное и нулевым временем перехода в автономный режим. Онлайн ИБП отличаются высоким качеством выходного сигнала и его идеальной синусоидальной формой, справляются с критическими перепадами напряжения сети переменного тока, поддерживают подключение массива внешних аккумуляторных батарей любой необходимой емкости. Оборудование данного типа отлично подойдет для электропитания газового котла.

Сравним характеристики компьютерных и онлайн ИБП и разберем более детально, почему именно онлайн оборудование целесообразно использовать для электропитания газового отопительного оборудования.

Какие параметры ИБП влияют на работу газового котла?

Рассмотрим основные параметры ИБП, оказывающие влияние на безаварийное функционирование газового котла. В процессе рассмотрения станут понятны причины проблем с работой котла после подключения к нему компьютерного источника питания.

Форма выходного напряжения

Газовый котел очень чувствителен к форме питающего напряжения. Идеальным вариантом является чистая синусоида без каких либо отклонений. Дело в том, что в состав котла входит циркуляционный насос с асинхронным двигателем, критичным к форме входного сигнала. При низком качестве напряжения наблюдаются толчки в работе ротора, приводящие к биениям двигателя и его перегреву. Кроме того, возникает громкий гул, издаваемый циркуляционным насосом, пытающимся выполнить свою основную функцию. Как результат – быстрый выход насоса из строя и аварийный останов котла.

Компьютерные ИБП выдают сигналы в форме меандра или ступенчатого синуса, что абсолютно не подходит для питания котла. Только онлайн источники бесперебойного электропитания обеспечивают идеальную синусоидальную форму напряжения.

Правильная фазировка

Газовые котлы с автоматическим поджигом и ионизационным датчиком пламени требуют точной фазировки для корректной работы. Это связано с тем, что ток ионизации датчика протекает от «фазы» к «земле». При нарушении фазировки автоматический поджиг не сработает. В отличие от онлайн ИБП, компьютерный источник бесперебойного электропитания не выдает напряжения с выраженной фазой.

Время работы в автономном режиме

Компьютерные ИБП со встроенными аккумуляторами способны поддерживать функционирование домашнего или офисного компьютера в течение 10-15 мин. Этого времени вполне достаточно, чтобы правильно отключить устройство. Но для резервирования питания котельного оборудования необходим значительно больший временной запас, поскольку отключения электроэнергии могут длиться несколько часов и неоднократно повторяться в течение суток.

Соответственно, требуются специализированные ИБП, рассчитанные на работу в аварийном режиме не менее 5-10 ч, с мощностью 250-3000 ВА и соответствующей емкостью аккумуляторных батарей. Увеличение периода автономного функционирования можно добиться за счет использования внешнего массива аккумуляторов, размещаемых на отдельном стеллаже.

Сравнение характеристик компьютерных и онлайн ИБП

Параметры Значения, необходимые для корректной работы котла Компьютерный ИБП Онлайн ИБП
Форма выходного сигнала чистая синусоида меандр чистый синус
Время переключения в аварийный режим 0 мс 15 мс 0 мс
Время работы в автономном режиме до 10 ч до 15 мин более 10 ч
Стабилизация выходного напряжения в диапазоне не менее 100-250 В отсутствует 90-295 В
Возможность подключения внешних батарей любое количество для обеспечения нужной суммарной ёмкости отсутствует да
Фазировка фазировка входной сети должна соответствовать фазировке нагрузки отсутствует да

На основании сравнения компьютерного и онлайн ИБП и рассмотрения их характеристик абсолютно понятно, что компьютерные источники питания нельзя использовать для электропитания газового котла. Для этой цели лучше всего подойдут ИБП с двойным преобразованием.

Дополнительные критерии выбора модели ИБП для котла

При покупке ИБП для электропитания газового котла необходимо обратить внимание на несколько важных моментов:

  • выбирайте источник питания на основе максимальной (пусковой) мощности, которая может превышать номинальную примерно в 3 раза;
  • учитывайте, что встроенные аккумуляторы обеспечивают автономную работу не более 4 часов. При необходимости большего времени резервирования лучше выбрать модель, предназначенную для работы с внешними АКБ;
  • попросите специалиста рассчитать суммарную емкость аккумуляторных батарей, необходимую для поддержки нагрузки в течение требуемого периода;
  • обратите внимание на поддержку ИБП функции «холодный» старт, дающей возможность запустить котел отопления при отсутствии напряжения в электросети.

Что предлагает ГК «Штиль»?

Компания «Штиль» предлагает линейку однофазных настенных ИБП серии SW, предназначенную специально для бесперебойного электропитания газовых котлов и циркуляционных насосов. Оборудование имеет мощность 250 ВА, 500 ВА и 1000 ВА, позволяющую обеспечить работу любых моделей котельных систем. ИБП изготавливаются по передовой онлайн технологии с двойным преобразованием энергии.

Устройства мгновенно переключают нагрузку на питание от аккумуляторных батарей, выдают напряжение идеальной синусоидальной формы с высокой точностью стабилизации. Использование уникальных алгоритмов цифрового управления, разработанных инженерами компании, позволило поднять КПД до 95% и поддерживать стабильную работу нагрузки при отклонениях сетевого напряжения в пределах 90-295 В.

ИБП крепятся на стену в удобном месте помещения, занимая минимум места. На все модели установлен комплект малошумных вентиляторов. Возможны локальный и удаленный мониторинг, настройка параметров источника питания через интерфейсы RS-232 и USB, а также с помощью WEB-браузера с поддержкой протоколов SNMP/SMTP. Поддерживается функция «холодного» старта.

Покупатели могут подобрать оптимальный вариант источника бесперебойного электропитания, рассмотрев особенности предлагаемых решений:

  • модельный ряд серии SW-SL – отличается встроенными аккумуляторными батареями емкостью 9 Ач и зарядным устройством с током заряда 1 А;
  • модель SW250 – без встроенных АБ, но с зарядным устройством (ток 3 А) и возможностью установки в специальный отсек внутренней батареи емкостью от 17 до 40 Ач;
  • модельный ряд серии SW-L и SW-LD – выпускается без встроенных батарей, с зарядным устройством увеличенной мощности (ток 5 А или 6 А). Можно масштабировать время работы ИБП в автономном режиме, благодаря выбору необходимого количества внешних аккумуляторов с требуемой суммарной емкостью.

Более подробно о моделях можно узнать в специальном разделе нашего сайта – ИБП для газового котла.

Предлагаем также заполнить опросный лист по однофазным ИБП для максимально корректного подбора источника бесперебойного питания именно для вашего газового котла.

как выбрать хороший источник бесперебойного питания

Современные автономные системы отопления частного дома почти всегда оснащены циркуляционным насосом и блоком управления, работающим от электрической сети. Этот момент создает определенную уязвимость для всего дома. Если по каким-либо причинам электричество не подается, циркуляционный насос отключается, а это приводит к полной остановке системы отопления. Решить проблему поможет очень полезное устройство – источник бесперебойного питания или ИБП для газовых котлов. При выборе подходящего устройства следует учитывать ряд важных моментов.

Содержание

  • 1 Для чего нужен бесперебойник в котельной?

  • 2 Типы резервных источников питания

  • 3 Как правильно выбрать ИБП?

  • 4 Емкость аккумулятора и срок службы аккумулятора

Для чего нужен бесперебойник в котельной?

Источники бесперебойного питания необходимы не только для обеспечения системы отопления электроэнергией, но и для улучшения качества электроэнергии, подаваемой на газовый котел. Электроэнергия для современного газового котла необходима как для циркуляционного насоса, так и для других элементов системы, например, для блока управления, оснащенного микропроцессором. Эта техника обычно чувствительна к перепадам напряжения в сети, при резких скачках процессор может просто сломаться.

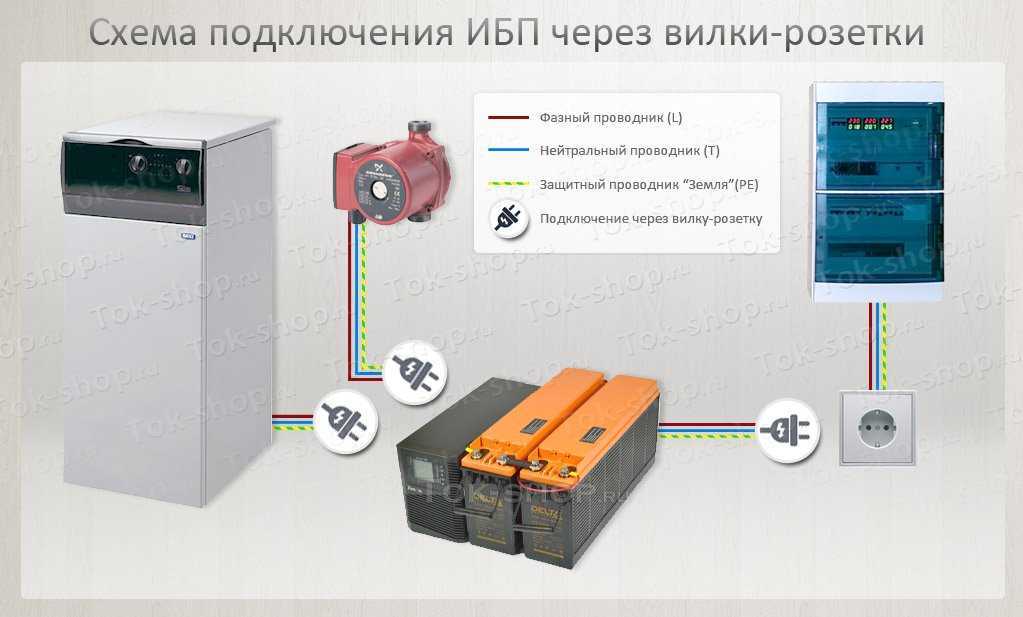

На схеме подключения ИБП показано, какие элементы систем отопления и энергоснабжения дома можно вывести на резервное питание

Современные источники бесперебойного питания для газового котла могут обеспечить выходное напряжение сети в виде синусоиды. Этот ток необходим для нормальной работы электромагнитных клапанов, двигателей, насосов, процессоров, трансформаторов и других органов управления системой отопления.

Для корректной работы циркуляционного насоса газового котла ток должен подаваться по синусоиде. ИБП, предназначенный для ПК, не выдает такой ток, который может привести к поломке оборудования

На этом рисунке схематически изображена работа источника бесперебойного питания, обеспечивающего электроэнергией циркуляционный насос газового котла и другие элементы системы отопления

Не использовать источник бесперебойного питания с газовым котлом, предназначенный для компьютерной техники . Такой ИБП обычно рассчитан на 10-15 минут автономной работы. Этого достаточно, чтобы безопасно завершить работу стационарного компьютера, но для газового котла срок слишком мал. Кроме того, для работы электронных устройств важен такой показатель, как «фазировка». Он должен соответствовать профилю электрической сети, что возможно только при использовании специального ИБП.

Резервный источник питания устроен достаточно просто: блок питания и аккумулятор (или несколько аккумуляторов). Обычно используют аккумулятор на 12 В. Когда устройство подключено к сети, аккумуляторы заряжаются через встроенное зарядное устройство, которое преобразует переменный сетевой ток в необходимые аккумуляторы на 12 В. Параллельно электричество 220В подается непосредственно на газовый котел и другое оборудование. Когда батареи полностью заряжены, зарядное устройство отключается, и в систему подается только обычное питание.

При отключении электроэнергии ИБП автоматически преобразует ток 12-вольтовых аккумуляторов в 220В и подает его на отопительное оборудование до восстановления электроснабжения или разрядки аккумулятора. При повторном появлении электричества в сети режим работы ИБП автоматически меняется: газовый котел снова получает питание от сети 220В, а зарядное устройство восстанавливает полный заряд аккумулятора. Переключение режимов работы происходит за доли секунды, поэтому работа электрооборудования практически не останавливается.

Типы резервных источников питания

Современные ИБП, которые подходят для котла отопления, можно разделить на три основных типа:

  • Off-line (офлайн) модели отличаются простотой конструкции и невысокой ценой;
  • Line Interactive устройства, обеспечивающие большую защиту оборудования и находящиеся в средней ценовой категории;
  • Он-лайн (on-line) моделей, самые дорогие и самые безопасные.

Автономные бесперебойники работают просто. В настройках устройства фиксируются граничные показатели допустимого напряжения в сети, обычно это 170-270В. Если напряжение сети выходит за эти пределы, устройство автоматически переключает питание на батарею. Как только напряжение в сети достигает установленных показателей, происходит обратный переход на питание от сети. Для потребителя переключение бесшовное, так как время отключения-подключения от/к аккумулятору составляет всего 15 мс. Помимо аккумуляторов, в состав данного типа устройств входит также инвентарь, преобразующий энергию аккумуляторов в ток 220 вольт, а также регулятор напряжения электрической сети.

ИБП Off-line не имеет стабилизатора напряжения, что существенно ухудшает работу устройства. Скачки напряжения в бытовой сети случаются довольно часто, особенно зимой. Результат — частое переключение питания на аккумулятор и наоборот. Такая эксплуатация системы приводит к быстрому износу аккумуляторов или всего ИБП.

Внимание! Как показала практика, бесперебойники автономного типа не всегда корректно работают в сочетании с дизельными или бензиновыми генераторами.

Устройство линейно-интерактивных ИБП отличается от автономных моделей наличием стабилизатора напряжения. Здесь также устанавливаются граничные показатели допустимого напряжения в диапазоне 170-270В. Переключение с/на аккумулятор происходит автоматически, но благодаря стабилизатору вся техника меньше подвержена риску из-за резких перепадов напряжения. При использовании линейно-интерактивных генераторов бесперебойного питания с генераторами на жидком топливе также часто наблюдаются проблемы.

Модели сетевых ИБП работают несколько иначе. У них инвентарь с двойной конверсией. Напряжение переменного тока, поступающее на устройство, сначала преобразуется в постоянный ток, а затем снова преобразуется в переменный ток со стабильными характеристиками. Таким образом достигается максимальная защита питаемого от ИБП оборудования от скачков напряжения, так как оборудование получает питание только через ИБП. Организовать такой источник бесперебойного питания достаточно сложно, поэтому его стоимость всегда выше, чем у двух предыдущих типов ИБП.

Схема иллюстрирует принципы работы он-лайн модели бесперебойного питания газового котла, в которой электроэнергия подается через инвентарь двойного преобразования

Обратите внимание, что онлайн ИБП с генераторными установками работают практически безотказно. Именно такое оборудование стоит использовать владельцам мини-электростанций.

Как правильно выбрать ИБП?

Не все владельцы частных домов могут позволить себе дорогую модель онлайн источника бесперебойного питания. Иногда есть смысл выбрать устройство попроще и подешевле. Чтобы понять, какой тип ИБП нужен для конкретного дома и сколько нужно аккумуляторов, следует оценить следующие параметры:

  • количество и мощность оборудования, которое будет питаться от ИБП: газовый котел, дополнительные насосы, сигнализация, бытовая техника и т.д.
  • качество электроэнергии, поступающей в дом от централизованной сети или от мини-электростанции;
  • вероятность скачков напряжения, их диапазон и частота;
  • расчетная мощность оборудования, подключенного к ИБП в момент запуска;
  • Расчетный срок службы батареи оборудования, работающего от источника бесперебойного питания.

Обязательно учитывайте размер индукционной нагрузки. В момент пуска двигателя циркуляционного насоса может наблюдаться увеличение электрического тока в 3-6 раз. Обычно в современных моделях ИБП делается определенный запас прочности, но все же имеет смысл увеличить расчетные показатели мощности при выборе источника бесперебойного питания на 20-30%.

Примерно 80% стоимости источника бесперебойного питания составляют аккумуляторы. Очень важно точно рассчитать мощность оборудования и время автономной работы, чтобы не переплачивать за ненужные аккумуляторы. Владельцы частных домов чаще предпочитают недорогие линейно-интерактивные или автономные модели ИБП. Однако при использовании генераторных установок, мини-электростанций или другого подобного оборудования разумнее приобрести систему бесперебойного питания онлайн, чтобы предотвратить поломку дорогостоящего оборудования.

ИБП лучше приобрести с возможностью подключения дополнительных аккумуляторов, чтобы можно было увеличить время автономной работы без замены оборудования

Интересная информация о выборе ИБП для газового котла представлена ​​в следующем видео:

Аккумулятор емкость и время автономной работы

При выборе ИБП следует проверить, есть ли в конкретной модели возможность подключения дополнительных аккумуляторов. При изменении условий эксплуатации можно будет просто приобрести и подключить необходимое количество аккумуляторов, а не заменять весь источник бесперебойного питания. Обычно встроенные аккумуляторы рассчитаны на 20 А/час. Этого объема не всегда хватает.

Также необходимо следить за соотношением тока зарядного устройства к емкости аккумулятора. Соотношение этих показателей должно быть 1:10. Это значит, что для аккумулятора с пятиамперным зарядом нужна аккумуляторная батарея емкостью 50 А/час.

Для определения времени автономной работы газового котла можно воспользоваться следующей таблицей:

Из этой таблицы можно определить примерное время непрерывной работы газового котла и другого оборудования в зависимости от нагрузки и емкости аккумулятора

Этих данных вполне достаточно для бытовых расчетов. Если нужны более точные показатели, следует воспользоваться специальными таблицами или заказать расчеты у инженера-электрика. Приведенная выше информация позволяет определить время работы оборудования в зависимости от его мощности и емкости аккумулятора с погрешностью порядка 30 минут. Обычно газовый котел мощностью 25 Вт имеет только один встроенный циркуляционный насос. Учитывая мощность электронного блока управления, такая модель может потреблять 90-150 Вт электроэнергии. Мощность ИБП для такого котла должна быть около 300 Вт.

Согласно приведенной ниже таблице батарея на 150 Ач может обеспечить автономное питание небольшого котла около 10 часов. Это достаточно мощная батарея, но если такой длительный период работы котла не актуален, то имеет смысл выбрать меньшую батарею.

Использование небольшого ИБП для питания парового котла

спросил

Изменено 4 года, 1 месяц назад

Просмотрено 2к раз

У меня есть паровой котел (работающий на природном газе), и мне интересно, могу ли я безопасно использовать небольшой ИБП для подачи обратного питания на котел в случае отключения электроэнергии.

Я не уверен, сколько общего времени работы я получу — мы говорим об ИБП на 1500 ВА с кондиционированной (синусоидальной) выходной мощностью. Однако котел имеет только автоматизированную заслонку, схему управления и систему пилотного розжига — без вентиляторов, без насосов, без вентиляционных отверстий — поэтому тяга должна быть очень низкой и даже не постоянной.

В любом случае, я хотел бы узнать/проверить, сколько времени работы я получу с этой настройкой (в экстренных случаях).

Котел питается от неспециализированного выключателя 15А на главном щите. Питание поступает в распределительную коробку, содержащую двойную розетку и переключатель. Я подтвердил, что выключатель отключает питание котла при нажатии. Таким образом, переключатель действует как аварийный выключатель котла.

Таким образом, я пришел к выводу, что если бы я выключил аварийный выключатель, на всякий случай выключил выключатель, а затем подключил ИБП к розетке, риск обратного включения в сеть был бы практически нулевым. И это временно, никакой модификации существующей проводки не требуется.

Я знаю, что люди не могут сказать, что это безопасно, я знаю, что это противоречит кодексу.

Есть ли какие-либо соображения, которые я здесь не перечислил?

  • котел
  • резервный источник питания

4

При временном тестировании…

Просто снимите крышки коробок и проволочные гайки.

Мой изменщик мужчина на одном конце, оголенные провода на другом. Я просто захожу в коробку, подключаю тестируемую нагрузку, подключаю мошенник к Kill-a-Watt или как-то еще и провожу тестирование. Очень просто.

Я постоянно проверяю проводные нагрузки таким образом, это невелико.

Не опускайте свой ИБП

Используйте Kill-a-Watt. Заманчиво, но не доводите ИБП до полной разрядки, кроме как для проверки батареи. У него свинцово-кислотный аккумулятор, каждый раз, когда вы разряжаете его, он отнимает у него большой кусок жизни. У литиевых такой проблемы нет.

Согласен, скорее всего печь не требует много энергии.

Вы также можете поговорить с производителем печи о том, может ли она работать напрямую от батареи 12 В или 24 В. Вполне возможно, что большая часть или все они работают от 24 В переменного тока и не заботятся о переменном и постоянном токе.

1

Вам потребуется подходящее устройство передачи

Для этого вам понадобится какой-нибудь способ надлежащей передачи энергии между переменным током и инвертированным выходом батареи. «Не забыть выключить выключатель» не считается; в то время как вы можете получить комплекты механической блокировки, которые делают так, что только один из двух сблокированных выключателей может быть включен, они не подходят для вашего применения.

Кроме того, обратная подача в розетку опасна из-за оголенных токоведущих контактов на штекерном разъеме — есть причина, по которой розетки розеток являются универсальными гнездовыми, а вилки устройств — универсальными штекерными, с обратным контактом для входов на оборудовании или проводке и их ответные штекеры.

Лучшим решением было бы сделать паровой котел устройством, подключаемым шнуром и вилкой. Таким образом, вы можете отключить его от сети и подключить к ИБП. Я бы просто использовал самую мощную и прочную веревку (например, 16/3 SOOW или SJOOW), которую я мог бы достать, вместе с хорошей заглушкой с резьбовым соединением и сальником или фитингом для снятия натяжения. где он выходит из котла.

В этот момент вы могли бы даже дойти до того, чтобы постоянно иметь эту штуку на ИБП, если хотите.

6

У вас не должно быть проблем. Я думаю, что вы можете «подключить» свой котел, заменив существующий выключатель стационарной розеткой и вставив вилку в шнур котла. Так что при необходимости вы можете просто отключить котел от сети и запустить его от ИБП.

Третий, на мой взгляд, лучший вариант — подключить ИБП перед котлом, чтобы в случае отключения он автоматически отключал котел, настроил и забыл.

Если выход этого ИБП 1500 ВА составляет 120 вольт переменного тока, подключите его и посмотрите, работает ли он на вашем котле и как долго. Просто убедитесь, что вы подключили его, как другие ребята предлагают, чтобы обезопасить себя. Это даст вам представление о возможности реализации вашей идеи. Если вы живете в районе с многочисленными перебоями в подаче электроэнергии и вам нужна альтернатива, позволяющая топить котел без внешнего источника питания, можно установить систему Powerpile или пилотный генератор. Пилот подает питание на систему, кроме заслонки дымохода, которую нужно открывать вручную; (недешево, но возможно)

От того, кто действительно это сделал, ответ: ДА, это можно сделать. Моя установка заключалась в использовании автомобильного аккумуляторного блока с розеткой переменного тока. Я прикрутил шнур переменного тока к запорной коробке котла, и котел работал несколько дней. Если у нас произойдет еще один сбой питания, я бы подошел к этому по-другому: я подключу повышающий преобразователь (от 12 до 24 В постоянного тока) непосредственно к трансформатору снаружи котла. Преобразование энергии будет намного эффективнее.
