Угловой кухонный шкаф своими руками: виды, размеры, чертежи

Угловой кухонный шкаф позволяет оптимизировать пространство и экономить площадь малогабаритных квартир, предоставляя дополнительное место для хранения домашней утвари. Конструкции создаются под стиль гостиной и бывают разных форм, размеров, изготавливаются из дерева, плит ДСП, панелей МДФ, мультиплекса.

Содержание

Особенности и преимущества

Угловые шкафы отличает вместимость при небольших размерах, поэтому они могут использоваться для хранения либо быть местом для встроенной бытовой техники. Конструкции многофункциональны, т. к. оснащаются ящиками, полками, отсеками под посуду и продукты, освобождая пространство, которое можно использовать для других целей. Особенность углового шкафа в использовании механизмов – выдвижных и карусельных полок.

Эргономичность угловой мебели помогает в организации треугольника из плиты, мойки, холодильника. Шкаф пригодится и при зонировании помещения. Барная стойка либо стол вместе с угловой конструкцией разделяют рабочее пространство и обеденную зону.

Угловой шкаф на кухню может быть прямым (стыковочным), трапециевидным либо Г-образным. Стыковочный можно присоединить к стене либо к элементам гарнитура.

Достоинство такой модели в сочетаемости с угловой мойкой. Конструкции Г-образной формы повторяют прямой угол стены и обеспечивают простой доступ к внутренней зоне. Трапециевидная конструкция шкафа предполагает скошенный угол. Модель увеличивает вместительность за счет присоединения дополнительных модулей.

Функциональное назначение угловых шкафчиков может отличаться. Универсальные используются для хранения продуктов, предметов бытовой химии. Посудные конструкции оборудуют под сушку и хранение кухонной утвари, монтируя их над мойкой. В просторных кухнях угловые модули могут быть декоративными – для ваз, композиций из цветов.

Размеры в зависимости от вида

Варианты угловых кухонных шкафов имеют свои размеры. Конструкции могут быть навесными, напольными, располагающимися под мойкой. Шкафы, которые являются частью мебельного гарнитура, уже имеют необходимые размеры для сочетания с другими элементами. Габариты угловых шкафов могут быть нестандартными.

Перед покупкой угловой мебели необходимо определить количество полок и расстояние между ними. Для размещения тяжелых кастрюль и чугунных сковородок потребуется высота полочек от 21 см, для мелких предметов – до 18 см.

Для создания авторского эскиза учитываются размеры помещения, расположение комплекта модулей, дизайн кухни, индивидуальные пожелания заказчика. Размеры углового кухонного шкафа для авторского дизайнерского проекта рассчитываются индивидуально.

Напольный

Если выбирается нижний кухонный напольный угловой шкаф, его размеры требуется подобрать под имеющийся гарнитур с учетом его основных параметров (ширины, высоты, глубины). Для небольшой кухни глубина конструкции не должна превышать 50 см.

Высота шкафа стандартная – 85 см, но при необходимости можно ее изменить. Ширина конструкции – от 15 до 80 см, оптимальный размер – 60 см. Напольный шкаф должен быть симметричен верхнему. В зависимости от качества пола угловые кухонные шкафы напольные устанавливаются с ножками либо без них.

Навесной

Навесные угловые конструкции подходят для посуды, бытовой техники. Шкафы, крепящиеся к стене, не должны быть тяжеловесными. Ширина полочек – от 15 до 80 см, данный параметр обусловлен формой шкафа, которая может быть прямоугольной, трапециевидной, Г-образной. Глубина угловых шкафов в гарнитуре равна 35 см, но может варьироваться с учетом размеров нижних ящиков. Верхняя конструкция должна крепиться в 50 см от нижней. Допустимое отклонение в разные стороны – 5 см.

Нередко шкаф крепят над панелью для варки. Фасад может быть с одной дверцей либо несколькими. Допустимы модели с открытыми полками. Навесной блок может быть нестандартным – компактным, сделанным по индивидуальному эскизу для небольшой ниши.

Под мойку

Угловые напольные шкафы можно расположить под мойкой. При разработке конструкции потребуется учитывать параметры моечной системы, способ крепления, т. к. раковина может быть накладной либо врезной. Специалисты советуют сначала выбрать мойку, а затем сделать или приобрести готовую конструкцию. Параметры углового шкафа под мойку: глубина – до 80 см, ширина стандартно равна 60 см. В просторных кухнях модель может быть с двумя фасадами, компактных – с одной дверцей.

Как правильно сделать своими руками

Подготовить авторский проект мебели можно при нестандартных размерах помещения либо нетиповой планировке. В таком случае шкафы для кухни можно сделать самому. Изготовление угловой модели требуется начинать с составления схемы, в которой учитываются все размеры. Готовятся также инструменты и материал.

Распил элементов шкафа – трудоемкое дело, поэтому раскроить их можно под заказ в магазине либо в мастерской. До того как собрать детали, необходимо провести подгонку элементов друг к другу. Затем следует монтаж, установка каркаса, его обшивка. Корпус можно покрасить, облицевать зеркалами, плиткой.

Замеры и чертеж

При изготовлении мебели своими руками сначала определяют форму углового кухонного шкафа, разрабатывают чертежи. Потребуется план зоны для кухонного углового шкафа с расположением мойки, труб, плиты, розеток. Это поможет точно сконструировать модель. Параметры определяются назначением конструкции, которая может быть рабочей зоной, основанием раковины либо местом под посуду.

Необходимо произвести расчеты общих размеров углового шкафа, затем каждого элемента. При навесной конструкции требуется учесть, какой по ширине нижний модуль, чтобы вписать конструкцию в угол кухонного углового гарнитура. Затем определяется внутреннее наполнение шкафа, которое собирают, как правило, из выдвижных ящиков, карусели либо простых полок. Измеряется расстояние между ящиками и составляется чертеж проекта.

Материалы и инструменты

После определения расположения углового шкафа и его размеров приступают к выбору материалов. Есть требования к основе верхних и нижних угловых модулей на кухне. Поверхность должна быть устойчива к постоянной влажности, воздействию горячего пара, материал должен легко очищаться от загрязнений. Таким требованиям соответствует ламинированная влагостойкая ДСП, облицованная искусственным шпоном с толщиной листов до 18 мм.

При изготовлении шкафов под посуду используются плиты ДСП, покрытые слоем шпона. МДФ-панели имеют более устойчивый к механическим повреждениям и воздействию влаги состав. Листы могут быть матовыми, глянцевыми, ламинированными либо окрашенными.

Для угловых конструкций подойдет мультиплекс. Этот материал гнется, обладает влагостойкостью, изготовлен на основе шпона, покрывается полиуретановым лаком, устойчив к повреждениям. Из мультиплекса можно выполнить радиусные угловые фасады.

Кухонные шкафы изготавливаются также из массива дерева. Материал требует пропитки, нанесения защитных покрытий. Дерево не нуждается в дополнительной отделке за счет естественного рисунка поверхности. Натуральный материал отличает высокая цена.

Для монтажных работ потребуются инструменты: перфоратор, дрель, рулетка, молоток, строительный уровень, а также ножовка и электролобзик. При конструировании шкафчика необходимы кромка для торцов из ПВХ, мебельные стяжки, подвесы, саморезы, герметик, наждачная бумага, дрель с насадками для работы с древесиной. Понадобится и шестигранный ключ, которым монтируются закрывающие механизмы и петли для угловых дверей.

Сборка

Работы по сборке деталей начинаются с главной тумбы. Специалисты рекомендуют выполнить черновую сборку с помощью шкантов, которая позволит определить точность подгонки. Затем детали крепятся еврошурупами. На периферии конструкции необходимо установить с помощью саморезов крестовидные крепления для дверей. Рельсы выдвижных ящиков крепятся на боковых стенках.

После сборки каркаса на заднюю сторону прибивается ДСП. Для навесной модели необходимо зафиксировать на стенке крепежные элементы. Следующий этап – сборка ящиков. Стенки конструкций стягиваются с помощью шурупов. В дно конструкций под ящики монтируются фрагменты ДСП. Фасады фиксируются стяжками, монтируются направляющие элементы для выдвижных ящиков.

На данном этапе конструкция устанавливается в угол кухни. Если в шкафчике будет располагаться раковина, важно сделать отверстие для нее. Затем конструкция обрабатывается герметиком, скрепляется саморезами, на шкаф навешиваются двери.

Фурнитура

При сборке внутреннего устройства нужно прикрепить фурнитуру к мебельной конструкции. Для откидывающихся дверей необходим подъемный механизм с фиксатором, для навесных дверок – петли. Подвесные шкафы крепятся специальными уголками на стену. Шкафу с выдвижными ящиками требуются роликовые направляющие. При монтаже нужны шканты, штифты, полкодержатели, ручки.

Фурнитура для угловой конструкции включает пневматические механизмы для удобства использования. Широкие ящики снабжают амортизаторами, которые обеспечивают мягкое скольжение элементов. В функциональном наполнении шкафов помогут разделители. Их можно устанавливать поперек и вдоль пространства, менять конфигурацию.

Рационально использовать мебель помогают выдвижные и навесные полки, выкатные корзины. Для увеличения вместимости напольных тумб требуются полки-карусели. Многие кухонные наборы включают специальные системы для хранения (стеллажи, подставки, держатели), которыми удобно пользоваться.

Как рассчитать сделать угловой шкаф под мойку своими руками

Угловые планировочные решения для кухни по праву считаются самыми эргономичными и функциональными. Во многом благодаря заложенному в основе правилу треугольника. Именно при его соблюдении хозяйка тратит меньше времени и сил на хождение вдоль рабочей поверхности. Угловой шкаф под мойку традиционен для российских кухонь и редко кто решает отказаться от него. Ведь как раз от угла идет подключение всех систем водоснабжения и слива. И переносить их довольно трудоемко и не всегда обоснованно.

Содержание

1. Угловой шкаф под мойку: начинаем с замеров и чертежей
2. Чертежи углового стола-тумбы под мойку «приставного»
3. Чертежи углового шкафа под мойку Г-образной формы
4. Чертежи углового стола-мойки «трапеция»
5. Какими могут быть размеры угловых шкафов под мойку?
6. Нюансы изготовления и сборки шкафов под мойку своими руками

Угловой шкаф под мойку: начинаем с замеров и чертежей

Если не брать во внимание принцип встраивания чаши мойки (а она может быть накладной и врезной), то различают три конструкции углового шкафа под мойки:

1. Прямой приставной угловой стол-тумба. Фактически представляет собой стандартный кухонный модуль с одной «заглушенной» дверцей – фальш-панелью. Самый распространенный вариант в модульных кухнях.
2. Г-образный угловой стол-тумба. Самый гибкий в плане изменения размеров вариант. Чаще всего комплектуется дверцей-трансформером, что существенно расширяет доступ внутрь шкафа.
3. Трапециевидный стол-тумба под мойку. Самый громоздкий «классический» вариант углового шкафа под мойку. Не рекомендуется ставить в маленькие кухни, поскольку «съедает» много полезной площади.

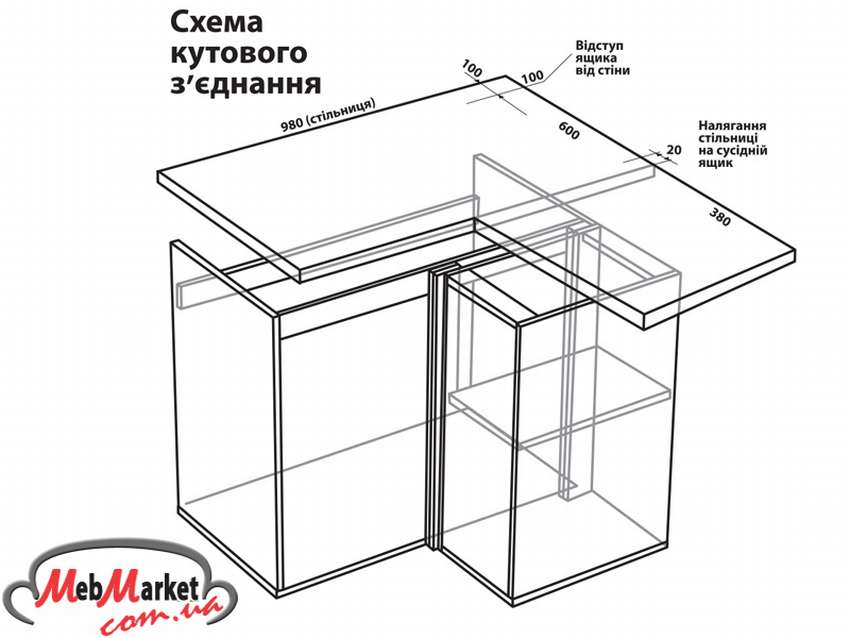

Чертежи углового стола-тумбы под мойку «приставного»

Типовые размеры углового шкафа под мойку такой конструкции – это 1000х600 мм по столешнице. При этом сам модуль, с учетом свеса столешницы спереди, сзади и от угла, имеет габариты 950х550. Размеры фасада при таких размерах и стандартной высоте кухонных модулей – 716х396 мм.

Чертежи с размерами для приставного углового шкафа мойки

Обычно для подвода коммуникаций водоснабжения, во внутренней боковине шкафа под мойку делают выпил, примерно 250х150.

Если трубы заходят глубже, то боковину лучше делать не сплошную, а «собрать» ее из планок.

Чертежи углового шкафа под мойку Г-образной формы

На стол-тумбу такой конструкции можно дать два чертежа, с разной конструкцией задних стенок. Первый чертеж подойдет в том случае, если все коммуникации «заходят» от угла с одной стороны.

Чертежи с размерами Г-образного углового шкафа под мойку

Если в шкаф под мойку планируется выводить счетчики, подключается отдельный фильтр и вообще запланировано много разводок (для посудомоечной, стиральной машины), то лучше оставить полыми обе стороны.

Чертежи с размерами углового Г-образного шкафа под мойку

Размеры углового шкафа мойки в стандартном исполнении составляют 920х920 мм (с учетом заднего свеса столешницы 970х970 мм). В этом случае ставится две дверцы размером 716х396.

Модуль можно видоизменять, подрезая размер любой из сторон. При этом всегда более широкая дверца крепится к боковине, а легкая – к ней. Иначе дверца-трансформер со временем начнет провисать.

Чертежи углового стола-мойки «трапеция»

Угловые шкафы под мойку характерной трапециевидной формы хорошо смотрятся только в просторных кухнях в классическом оформлении.

Чертежи с размерами углового шкафа под мойку трапецией

Для современного дизайна кухни лучше подходит оформление первых двух вариантов тумб-моек.

Несколько смягчает дизайн радиусное оформление створки и столешницы, с вогнутой формой.

Но при этом сам кухонный модуль остается очень громоздким, объемным, с ограниченным доступом вовнутрь. При его габаритных размерах 900х900 (с учетом свесов столешницы) дверца 716х470.

Еще один недостаток этого кухонного модуля в том, что требуется дополнительно стыковать стандартные столешницы шириной 600 мм. А это – наличие дополнительного шва в районе мойки, который потенциально может разбухнуть от влаги.

Стык делают в одном уровне с мойкой либо за счет надстройки.

Стыка можно избежать, если заказать столешницу из искусственного камня или пластика. Но это ведет к удорожанию всей кухни.

Есть в продаже и пятиугольные, готовые столешницы-постформинг специально под мойки трапецией. Но ассортимент их ограничен.

Какими могут быть размеры угловых шкафов под мойку?

Стандарты в кухонной мебели, конечно, существуют. Но сейчас они становятся все более гибкими, подстраиваются индивидуально, под конкретный проект кухни.

Очень долго стандартный размер высоты нижних кухонных модулей был принят за 850 мм от пола. Конечно, регулируемые ножки допускали корректировку в 10-20 мм для выравнивания горизонта рабочей поверхности. Но сейчас сделать выше-ниже не на 10-20 мм, а на все 100 мм нижний ряд кухни, конкретно под свой рост, не считается чем-то необычным.

Более мягкими требования стали и к расположению бытовой техники. Современные встраиваемые духовки, варочные поверхности, стиральные и посудомоечные машины стали более «лояльны» к своими «соседям». Они не мешают работе друг друга, не греют мебель.

Что касается угловых кухонных шкафов под мойку, то их габаритные размеры четко привязаны к двум составляющим:

1. Обеспечение доступа внутрь.
2. Корректный врез чаши мойки.

За первое «отвечает» дверца угловой кухонной мойки.

При ее стандартной ширине 400 мм, сами шкафы будут иметь рассмотренные выше габариты.

Можно уменьшить ширину дверцы до 300-350 мм, но доступ при этом существенно сократится. Сделать, например, приставной модуль не метровым, а 900 мм (дверца при этом будет всего 300 мм в ширину). Решайте сами, согласны ли вы на это, готовы мириться с очевидными неудобствами?

Исключением является только второй вариант углового шкафа. В нем габариты можно сокращать вплоть до 870х870 мм, за счет дверцы-трансформера доступ вовнутрь сохраняется хороший.

Второй критерий – врез мойки – определяет не только длину, но и глубину модуля. Большинство врезных моек по габаритам рассчитаны на врез в столешницу глубиной 600 мм. При этом сама площадка мойки составляет 480-500 мм.

Если вы найдете врезную мойку уже по ширине, то вполне можете соразмерно уменьшить и глубину модуля. При этом учитывайте размер переднего свеса столешницу и место, которое займет плинтус. Который, кстати, «проходит» углом. А значит, и за чашей мойки должно быть достаточно места для его установки.

Нюансы изготовления и сборки шкафов под мойку своими руками

Для изготовления угловых шкафов под мойку используют те же материалы, что и для стандартной кухонной мебели:

• Корпус выполняется из ламинированного ДСП или МДФ. Важно использовать кромку ПВХ и закатывать ею все видимые торцы. Это лучше защитит модуль от влаги и разбухания.
• В качестве фасада можно также взять ЛДСП, МДФ с различной облицовкой, массив или акрил.
• Столешницей для столов моек может служить постформинг, ДСП с облицовкой из пластика, шпона или искусственный камень.
• Мойки для угловых шкафов используются преимущественно врезные. Это может быть вариант из нержавеющей стали или искусственного камня.

Соотносите размеры мойки с имеющимся местом под врезку, с учетом ширины пристенного плинтуса.

Под имеющийся угол проектируется угловой шкаф под модуль на основе вышерассмотренных чертежей. Важно сразу учитывать размеры внутренних выпилов под трубы. Лучше сделать их до сборки и оклеить кромкой. Если выпиливать по месту, то торцы останутся незащищенными от влаги.

Сборка углового кухонного шкафа под мойку осуществляется по аналогии с другими модулями.

Также используются евровинты (конфирматы) для сборки корпуса. Ножки крепятся на саморезы 4х20, мебельные петли – на саморезы 3,5х16.

Важно обработать все открытые торцы без кромки силиконом или герметиком. Также стоит поступить и с вырезом под мойку. Все это увеличит срок службы мебели. Угловой шкаф под мойку может быть достаточно эргономичным и функциональным, если хорошо продумать его размеры, конструкцию и внутреннее наполнение.

Легкий 36-дюймовый угловой кухонный шкаф — Momplex Vanilla Kitchen

| сохранить этот план

Сложность

Средняя

|

Легче построить 36-дюймовый угловой кухонный шкаф чертежи от Ana-White.com

Помните, когда мы делали этот 36-дюймовый угловой нижний шкаф?

Построив его, мы с Бараном согласились, что нам нужно зарегистрироваться в реабилитационном центре Overbuilder… серьезно, у нас проблемы. Я видел угловые шкафы с картоном, прикрепленным к задней части, которые отлично сработали.

Поместить фанеру толщиной 3/4″ на заднюю часть углового шкафа может быть действительно хорошей идеей, если шкаф является, например, началом полуострова, концом ряда шкафов или если вы размещаете очень тяжелую столешницу.

Но для наших целей мы могли бы обойтись меньшим шкафчиком

Итак, теперь, когда мы (и под нами я, конечно, подразумеваю Барана и дедушку Тима — я все еще дома с ребенком) начинаем работайте с другой стороны Momplex, сначала 36-дюймовый базовый угловой кухонный шкаф. И в этот раз мы упростили.

Бабушка, которая любит шить, очень любит свою ленивую Сьюзен, поэтому мы пошли дальше и оставили ее для стеллажа внутри шкафа.

Но внутри немного по другому. Верх и низ изготовлены из готовой фанеры (см. шаг 1, как собрать все детали из фанеры 3/4 дюйма на одном листе фанеры).

остальные шкафы.

Ознакомьтесь с чертежами этого простого в сборке 36-дюймового базового кухонного углового шкафа ниже, а также с исходными чертежами здесь.

А также посмотрите туториал по добавлению петель и дверей к этому шкафу.

А также мастер-класс по сборке тумбы от самого человека:

Большое спасибо за прочтение — надеюсь, этот план окажется для вас полезным!

XO Ana + Fam

Размеры

Размеры, указанные выше

Подготовка

Список покупок

1 — лист 3/4″ фанеры (мы использовали предварительно обработанный PureBond в клен)
1 — лист Фанера 1/4 дюйма (мы используется готовый PureBond в клен)
лом фанеры 3/4″ для опор
10 футов 1×2 из твердой древесины, чтобы соответствовать дверям (мы использовали тополь для окраски)

Обычные материалы

гвозди для отделки 3/4 дюйма

карман 1-1/4″ Шурупы с отверстиями

Клей для дерева Elmer’s

Список вырезов

Фанера 2–3/4 дюйма @ 34-3/4” x 34-3/4 дюйма (сверху и снизу)
Фанера 2–3/4 дюйма @ 34- 1/2″ x 22-1/4″ (по бокам)
2 — 1×4 или куски фанеры длиной 34-1/3″ (задние опоры)
1 — 3/4″ фанера @ 5″ x 15″ (нижняя поддержку)
1 — фанера 3/4 дюйма @ 5 дюймов x 34-3/4 дюйма (опорная опора)
2 — фанера 1/4 дюйма @ 34-1/2 дюйма x 35-1/2 дюйма (задняя сторона)

ЛИЦО РАМА
2 — 1×2 @ 27″
2 — 1×2 @ 13-1/2″
2 — 1×2 @ 12-3/4″

РАЗМЕР ДВЕРИ ДЛЯ ПОЛНОЙ НАКЛАДКИ
11-5/8″ x 28-1/2 »

Общие инструкции

Пожалуйста, прочитайте весь план и все комментарии, прежде чем приступить к этому проекту. Также рекомендуется просмотреть раздел «Начало работы». Примите все необходимые меры предосторожности для безопасного и разумного строительства. неровностей или мусора. Всегда используйте прямые доски. Проверяйте квадратность после каждого шага. Всегда предварительно сверлите отверстия перед креплением шурупами. Используйте клей с финишными гвоздями для более прочного крепления. Сотрите излишки клея с голой древесины для окрашенных изделий, так как высохший клей не будет взять пятно. Будьте в безопасности, получайте удовольствие и обращайтесь за помощью, если вам это нужно. Удачи!

Инструкции

Шаг 1

Вы можете вырезать все детали из одного листа фанеры, если будете осторожны. Я бы сначала отрезал дно для двух сторон на 34-1/2 дюйма, а затем вырезал две стороны из оставшихся частей. Вам придется использовать лобзик, чтобы вырезать выступы и внутренний угол верха. Размеры верхней, нижней и боковых частей см. в шагах 2 и 3.

Шаг 2

В заднем углу верхней и нижней частей необходимо вырезать пазы для задних опор. Мы использовали обрезки фанеры из разорвав стороны (шириной около 3-1/2 дюйма) для этих частей, но вы также можете использовать доски 1×4. Сделайте надрезы лобзиком, чтобы подогнать доски.

Шаг 3

СОВЕТ: Перед сборкой просверлите карманные отверстия диаметром 3/4 дюйма на внешней стороне сторон, сверху и снизу для крепления лицевой рамы на последующих этапах. полки.

Шаг 4

Прикрепите заднюю часть к верхней и нижней части, оставив 5-дюймовый зазор под нижней полкой.

Шаг 5

Шаг 6

Прикрепите фанеру 1/4″ к задней части с помощью отделочных гвоздей и клея — мы используем 3 4-дюймовые отделочные гвозди.

Шаг 7

Соберите лицевую рамку отдельно, а затем прикрепите к передней части шкафа. Обратите внимание, что лицевая рама выходит за пределы шкафа на 1/4 дюйма.

Этап 8

Мы использовали цельнонакладные двери – вот размеры, которые мы заказывали. Нанесите дополнительные слои шпатлевки по мере необходимости. Когда шпатлевка полностью высохнет, отшлифуйте изделие в направлении волокон древесины наждачной бумагой с зернистостью 120. Отшлифуйте изделие вакуумным способом, чтобы удалить остатки шлифовки. Удалите все остатки шлифования на работе. 9. Протрите изделие влажной тряпкой.0003

Всегда рекомендуется наносить пробный слой на незаметный участок или ненужный кусок, чтобы убедиться в однородности цвета и адгезии. При необходимости используйте грунтовку или кондиционер для дерева.

Тип проекта

План кухонного шкафа, аксессуары и сервировка

Комната

Кухня

Простой план кухонного шкафа для хранения своими руками

Когда я переделывал свою кухню, я построил Г-образный угловой шкаф. Кому-то нравится этот стиль в дизайне кухни, а кто-то предпочитает стиль диагонального угла. Меня спросили, есть ли у меня планы на базовый кухонный шкаф в стиле D, и теперь у меня есть! DIY планирует построить диагональный угловой кухонный шкаф с двумя полками внутри и дополнительной ленивой Сьюзан, прикрепленной к каждой полке. Кухонный шкаф своими руками также имеет лицевую рамку с накладкой 1/2 дюйма на дверцу, которую можно навесить с любой стороны. Этот шкаф также имеет регулируемые мебельные ножки и является еще одним быстрым и простым кухонным хранилищем для углового пространства!

Материалы:

• 1″ винты с карманным отверстием
• 1-1/4″ винты с карманным отверстием (<– партнерская ссылка!) , опционально
• 3 комплекта регулируемых ножек для мебели (<– партнерская ссылка!)
• 2 комплекта фурнитуры Lazy Susan с винтами
• 1 комплект петель
• Ручки для шкафа
• Клей для дерева
• Наждачная бумага (зернистость 100, 150, 220)
9 0151 Отделочные материалы (грунтовка и краска или морилка, герметик)

Пиломатериалы:

• 1 – 1×2 на 6 футов
• 2 – 1×3 на 6 футов
• 1 – 2’ x 2’ лист фанеры 1/2″
• 3 – 4′ х 8 ′ Листы 3/4 ″ фанеры

Список выреза:

• 1-3/4 ″ ГЛАГОВОЙ ПЕРЕМЕНТА на 31 ″ x 34-1/2 ″-Back
• 1-3/4 ″ Plywood на 31 ″ x 35 -1/4″ – Задняя стенка
• 2 – Фанера 3/4″ размером 24″ x 31″ – Боковины
• 2 – Фанера 3/4″ размером 34-1/2″ x 34-1/2″ – Полки
• 2 — Фанера 3/4″ диаметром 31″ — Полки Lazy Susan
• 2 – 1×3 на 14″ – Направляющие лицевой рамы
• 2 – 1×2 на 31″ – Накладки лицевой рамы
• 1 – Фанера 3/4″ на 48-13/16″ – Опора
• 2 – 1×3 на 10″ – Дверные направляющие
• 2 – 1×3 на 27″ – Дверные стойки
• 1 – Фанера 1/2″ на 10″ x 22″ – Дверная панель

902 15 Нажмите на рисунки для большего обзора!

Шаг первый

Вырежьте детали для задней части углового кухонного шкафа. Обратите внимание, что одна часть обрезана на 3/4″ короче другой, чтобы обе стороны были равны от угла до конца. С набором приспособлений для карманных отверстий для материала 3/4″ просверлите карманные отверстия на одном конце более длинной задней детали и на обоих концах более короткой задней детали, как показано на рисунке. Соедините детали, используя клей и винты с отверстием 1-1/4″.

Шаг второй

Вырежьте детали для боковин. На одном боковом крае каждой детали будет сделан скос под углом 45°, чтобы лицевая рама располагалась по диагонали. Прикрепите стороны к задним частям, используя клей и 1-1 / 4-дюймовые винты с отверстием для кармана. скошенные края будут обращены друг к другу.

Шаг третий

Вырежьте детали лицевой рамы и просверлите карманные отверстия на каждом конце более коротких деталей, а также на одной длинной кромке каждой детали 1×2 ( не показана на чертеже ). Соберите лицевую раму, используя клей и 1-1/4″ саморезы.

Прикрепите лицевую рамку к скошенным краям сторон с помощью клея и 1-дюймовых винтов с потайными отверстиями. Не используйте более длинные винты с потайными отверстиями, так как они могут торчать по бокам! Гвозди также можно использовать через скосы по бокам рамы, но они могут высовывать заднюю сторону рамы.

Шаг четвертый

Вырежьте детали для полок. Просверлите карманные отверстия в полках, как показано на рисунке. Сначала прикрепите нижнюю полку к боковым и задней частям, используя клей и шурупы с потайными отверстиями 1-1/4″.

Шаг пятый

Вырежьте круги для полок Ленивой Сьюзен. Сначала установите Ленивую Сьюзан на нижнюю полку. Прочтите этот пост с подробными инструкциями по установке оборудования Lazy Susan.

Установите верхнюю полку. Может быть проще установить карманные отверстия лицевой стороной вверх, а полку установить сверху шкафа (карманные отверстия не будут видны). Установите вторую Ленивую Сьюзен.
