Назначение и принцип работы

Нивелир – это инструмент, посредством которого удается проводить измерения разности высоты нескольких точек. Основная сфера применения устройства – это строительство, где от точности разметки зависит надежность конструкции, эстетичность и долговечность. Посредством ротационного лазерного уровня можно осуществлять работы по регистрации характеристик рельефа, для нанесения разметок, а также проведения контроля уже построенных зданий.

Конструктивно нивелиры подразделяются на оптические, электронные и лазерные. Ротационный нивелир относится к категории лазерных инструментов. Лазерные, кроме ротационного, в свою очередь, бывают также точечными и линейными. Ротационный уровень функционирует по точечному принципу. Такое устройство функционирует на основании проецирования лазерной плоскости посредством постоянного вращения светодиода вокруг своей оси. Для обеспечения подвижности светодиода используется электродвигатель.

Такая конструкция позволяет значительно повысить диапазон измерений устройства.

Все три вида (ротационный, точечный и линейный), функционируют посредством создания фотонов, образовывающихся между двумя полупроводниками в буферной зоне. Фотоны образуются при подаче электрического тока. В буферной зоне одна стенка имеет отверстие, через которое и происходит выход фотонов наружу. Чтобы луч не рассеивался при движении фотонов наружу, его дополнительно фокусируют. Для этого применяются соответствующие виду нивелира призмы или линзы. Ротационный прибор относится к категории профессиональных. Именно такой вид устройства применяют не только в больших помещениях, но и на улице. В ротационных нивелирах светодиод вращается со скоростью до 600 об/мин, в результате чего создается ощущение непрерывности линии.

Основные технические параметры

В нивелировании ключевыми параметрами приборов являются следующие факторы:

Задать бесплатно вопрос юристу

1. Излучатель света. Это важный параметр, поэтому применение светодиода позволяет получить множество преимуществ: улучшенное свечение, высокий КПД, низкий уровень потребления энергии, отсутствие нагревания. Приборы могут оснащаться 1,2 и даже 3 светодиодами.
2. Оптическая система. Оптическая система, применяемая в нивелирах, также играет важную роль. Благодаря оптике луч света получается одинаковой толщины, как на выходе, так и на фокусируемой поверхности.
3. Механизм регулировки положения прибора. Такой механизм имеет важность, если разметка проводится без применения специального штатива.
4. Управление. Ротационные приборы имеют богатый функционал, но справиться с таким устройством сможет даже ребенок.
5. Питание. Ротационные приборы оснащаются аккумуляторами, которые можно подзаряжать при их разрядке. Заряда обычно хватает на 8-10 часов рабочего режима.
6. Мишень и приемник. Важные дополнения, позволяющие производить качественную разметку на дальние расстояния.

Характеристики, влияющие на выбор

Выбирая лазерный ротационный нивелир, нужно уделить внимание таким критериям:

1. Погрешность. Оптимальный показатель погрешности составляет 0,5 мм/м. Погрешности свыше 1 мм/м приведут к ошибочным показаниям прибора.
2. Диапазон. Если уж выбирается ротационный прибор, то лучше всего, если он будет производить разметку на большие расстояния.
3. Технические характеристики длины волны. Оптимальным значением длины является 635 нанометров.
4. Самовыравнивание. Ротационные модели имеют такую функцию, как самовыравнивание, благодаря встроенному электромагнитному механизму регулировки положения. Оптимальный угол выравнивания составляет 5 градусов.
5. Питание. Если прибор будет работать от батареек, то лучше его не покупать, так как потребуется достаточно часто их менять. Практически все ротационные модели оснащаются литий-ионными аккумуляторами.
6. Управление с помощью пульта. Находясь вдали от прибора, можно осуществлять управление ним, если имеется пульт.
7. Класс защиты корпуса прибора. Оптимальная степень защиты для такого прибора составляет IP
8. Производитель. Обязательно обратите внимание на то, чтобы прибор был изготовлен известными брендами. Это хотя и отразится на стоимости изделия, но при этом вы не прогадаете с качеством.

instrumentyvdom.ru

Что такое нивелир

Нивелир стал просто незаменимым измерительным инструментом на сегодняшнее время, и к тому же, универсальным в своём роде. Создавался он изначально для геодезистов, но в итоге получил широчайшее применение в строительстве и даже в военных целях.

С помощью нивелира, можно легко определить величину отклонения точки от условной плоскости. А поскольку на сегодняшнее время существуют различные виды нивелиров, то и функциональные возможности каждого из них существенно отличаются. Неизменными остаются лишь основные части нивелира — это ригельная труба и компенсатор наклона.

Виды нивелиров

На сегодняшнее время в продаже можно найти такие виды нивелиров:

Тригонометрические нивелиры — данный вид нивелиров имеет ещё одно название — теодолит. О том, что такое теодолит уже рассказывалось ранее в строительном журнале samastroyka.ru. Это геодезический прибор, использующий в своей работе наклонный луч относительно контрольной точки.

Геометрические нивелиры — работа которых основывается на излучении визирующего луча и измерении разницы положения двух точек.

Оптико-механические нивелиры — при работе с ними используются оптические трубы и градуированные рейки.

Гидростатические нивелиры — работающие по принципу уровня воды в сообщающихся сосудах.

Лазерные и цифровые нивелиры — при работе этих измерительных инструментов используется лазерный луч.

Как видно, бывают различные виды нивелиров, простые и сложные в работе, отличающиеся друг от друга своей функциональностью и возможностями.

Поэтому, перед тем как пользоваться нивелиром следует досконально изучить информацию, касающуюся этого вопроса.

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

• крепления на штативе;
• выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
• точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Принцип работы нивелира, устройство и классификация

Устройство всех нивелиров практически идентично, все они содержат корпус, мушку, уровень, наводящий винт, упругую пластинку, подъемные винты, подставку, элевационный винт, опорную площадку, винт кремальеры, окуляр и зрительную трубу.

Назначение нивелира определяется его видом, которых существует немало, и каждый имеет какие-либо особенности, которые мы постараемся обсудить ниже. Какие же можно выделить модели? Есть тригонометрические, геометрические, гидростатические, барометрические, радиолокационные, оптические и лазерные варианты.

Современные нивелиры могут подразделяться также на отдельные классы по точности: точные, высокоточные и технические. Высокоточные приборы оснащены дополнительно микрометренными пластинками или съемными насадками. Это позволяет брать отсчеты по штриховой рейке. Если нужно выполнить более точные замеры, тогда лучше воспользоваться в работе шашечными рейками. Большим спросом в последнее время пользуются цифровые нивелиры. Для того чтобы работать с ними, нужна специальная штрихкодовая рейка, только с ней получается взять отсчет автоматически.

Такие нивелиры имеют дополнительное запоминающее устройство, именно оно позволяет сохранить все результаты после проведенных наблюдений.

Часто некоторые люди путают такие понятия, как лазерные нивелиры и построители плоскостей. Последнее приспособление – это не измерительный прибор, то есть он не является нивелиром, однако если в работе с ним добавить измерительную нивелирную рейку и установить все на должном уровне, то показания можно снять, как и при помощи нивелира. Это хорошо, если не нужна высокая точность, в других же случаях нужно воспользоваться тем инструментом, который предназначен как раз для замеров.

Работа с нивелиром. Для чего нужен нивелир на строительной площадке? Виды, отличия и пошаговое руководство по работе с ним, способы нивелирования

Работа с нивелиром – выбираем нужную модель, учимся использовать + видео

Работа с нивелиром – удел геодезиста, такой инструмент позволяет произвести нивелирование, то есть определить разность между точками на поверхности земли относительно нулевой отметки, другими словами – превышения на поверхности.

Принцип работы нивелира, устройство и классификация

Устройство всех нивелиров практически идентично, все они содержат корпус, мушку, уровень, наводящий винт, упругую пластинку, подъемные винты, подставку, элевационный винт, опорную площадку, винт кремальеры, окуляр и зрительную трубу. Назначение нивелира определяется его видом, которых существует немало, и каждый имеет какие-либо особенности, которые мы постараемся обсудить ниже. Какие же можно выделить модели? Есть тригонометрические, геометрические, гидростатические, барометрические, радиолокационные, оптические и лазерные варианты.

Современные нивелиры могут подразделяться также на отдельные классы по точности: точные, высокоточные и технические. Высокоточные приборы оснащены дополнительно микрометренными пластинками или съемными насадками. Это позволяет брать отсчеты по штриховой рейке. Если нужно выполнить более точные замеры, тогда лучше воспользоваться в работе шашечными рейками. Большим спросом в последнее время пользуются цифровые нивелиры. Для того чтобы работать с ними, нужна специальная штрихкодовая рейка, только с ней получается взять отсчет автоматически.

Такие нивелиры имеют дополнительное запоминающее устройство, именно оно позволяет сохранить все результаты после проведенных наблюдений.

Часто некоторые люди путают такие понятия, как лазерные нивелиры и построители плоскостей. Последнее приспособление – это не измерительный прибор, то есть он не является нивелиром, однако если в работе с ним добавить измерительную нивелирную рейку и установить все на должном уровне, то показания можно снять, как и при помощи нивелира. Это хорошо, если не нужна высокая точность, в других же случаях нужно воспользоваться тем инструментом, который предназначен как раз для замеров.

Работа с нивелиром математического типа

Принцип работы нивелира тригонометрического типа основывается на измерениях наклона визирных линий с каждой точки. При работе с данным инструментом определяются превышения между точками, а также важно измерить при расчете и вертикальные углы. При тригонометрическом нивелировании определяются с одной станции почти любые возвышения между точками, которые имеют хорошую видимость. Точность расчета может ограничиваться только влиянием оптических преломлений и уклонений на отвесных линиях, особенно если это горные местности.

Определять превышения нужно по измеренным углам, которые вышли между линиями, полученным с помощью теодолита визированием двух точек, разницу между которыми и ищут. Работа с геометрическим нивелиром производится не только с самим прибором, но и с рейками. При работе таким приспособлением получают результаты измерений за счет разности между красными и черными отметками, значения которых берутся с рейки, расположенной горизонтально.

Это самый простой метод, расчет можно легко произвести, находясь в одной точке и при условии, что превышение будет не больше длины самой рейки. Измерять поверхность таким нивелиром в горной местности не получится, расчет не будет точным и эффективным. Превышение таким инструментом определяется визированием горизонтальных лучей (совмещением линий на шкале инструмента и на горизонте или предмете, по которому ведется замер), а вычисление производится за счет разности высот, указанных рейкой. Точность такого нивелирования составляет от 1 до 2 мм (если это технический расчет) и до 0,1 мм (для измерений 1 класса).

Назначение нивелира – как работают простые законы физики?

А вот для чего нужен нивелир гидростатического типа? Принцип работы таких приборов основан на свойстве жидкостей в сосудах всегда задерживаться на одном уровне. Положение не должно меняться от высоты точек, где бы ни были установлены сосуды. Это один из самых эффективных методов, а расчеты при таком нивелировании самые точные, и можно определить разность высоты между точками, даже если отсутствует взаимная видимость, именно в таких местах не могут работать описанные выше модели. Единственный недостаток таких измерений – разность высоты ограничивается длиной самой большой из всех трубок, которые соединены при помощи шлангов.

Барометрический нивелир выдает принцип работы в своем названии, все выполняется барометром, имеющимся в данном инструменте. Расчет ведется по данным значений из атмосферного давления с использованием специальной барометрической формулы. А принцип работы радиолокационных нивелиров основывается не только на измерениях радиовысотомеров, а также и на измерениях эхолотов. Они устанавливаются на воздушные и водные суды. Профиль измерений вычерчивается по проходимым путям.

Для чего нужен нивелир лазерный и оптический?

Оптические нивелиры относятся к самым точным. На сегодняшний день это наиболее востребованные приборы. Их предназначение – производить расчеты, где требуется техническая точность, геометрическое фиксирование результатов. Система оптических нивелиров заполнена азотом, это помогает предотвращать образование конденсатов. Также в них установлены призмы, чтобы улучшить видимость «пузырьков» на круглом уровне. Для того чтобы обеспечить прибор быстрой предварительной наводкой на поставленную цель, в прибор встроен диоптрический визир.

Нивелир защищен от повреждений за счет прочного металлического корпуса. Прибор такого типа удачно подойдет не только для плоских, но и для куполообразных штативов. Лазерные нивелиры необходимы для работ не только внутри помещений, но и снаружи, при строительстве и ремонтных работах. Особенность таких приборов заключается в образовании видимых лазерных поверхностей. Точность измерений приборов такого типа увеличивается за счет использований лазерных приемников.

Это один из нивелиров, который идеально подходит для измерений точек на одинаковых высотах. Если прибор оснастить призмой и приспособлениями для креплений, то его вполне можно использовать не только для кругового нивелирования бордюров, но также для облицовывания стен или подвесных покрытий для потолков. Такое оснащение есть у современного лазерного нивелира Stabila. Поворотная призма позволяет свободно поворачивать инструмент и измерять точки поверхности в круговом направлении.

Как работать с нивелиром – сложно ли быть геодезистом?

Обсудив модельный ряд, хочется узнать, как работать с нивелиром. Мы постараемся представить несложную схему действия. Сначала прибор устанавливается на ровной поверхности между связующими основными точками, и при помощи подъемных винтов на подставке устанавливается пузырек уровня на середине. Перед тем снять показания каждой точки, обратите внимание, чтобы пузырек был по центру, для корректировки надо воспользоваться элевационными винтами. Теперь установите рейку на заднюю точку и снимите показания с одной черной стороны.

Затем установите рейку на переднюю точку и зафиксируйте показания с другой черной стороны, потом рейка переворачивается, и снимаются показания красной отметки с передней стороны. И также снимаются показания красной отметки с задней стороны. Далее нужно по специальным формулам вычислить превышения, то есть рассчитать красные и черные точки. Для того чтобы результат был более точным, необходимо взять показания с промежуточной точки и повторить расчеты. В конце нивелирования производится вычисление горизонта инструмента, то есть надо рассчитать высоту визирного луча. Этот расчет тоже ведется по специальной формуле.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

инструкция по применению, устройство и отзывы

Строительный инструмент для выполнения измерительных операций за последние годы претерпел существенные изменения. Традиционные уровни и рейки отходят на второй план, уступая место более функциональным и технологичным электронным аналогам. Оптические и лазерные приборы для определения положения строительных объектов обеспечивают результаты высокой точности, при этом выполняя и сложные математические расчеты на основе полученных данных. И вполне логично, что по мере усложнения приборов возникают вопросы о том, как работать с нивелиром? Ликбез для новичков, представленный ниже, позволит освоить базовые правила применения таких устройств. Несмотря на их физическую эргономику, процесс эксплуатации предполагает выполнение целого ряда процедур, от которых как раз и будет зависеть корректность результата.

Устройство оптических нивелиров

Основу прибора формирует трегер – это металлический круг, положение которого фиксируется тремя опорами с регулирующими элементами. Подъемные винты позволяют оптимально располагать конструкцию на площадке, минимизируя риски отклонений. Также в состав прибора входит горизонтальный лимб, зрительная труба, уровни цилиндрической формы и компенсатор в виде магнитного или воздушного демпфера. Как правильно работать с нивелиром этого типа? Изначально выполняется настройка посредством вышеупомянутых винтов, а сам замер осуществляется через зрительную трубу. В зависимости от комплектации, оптические устройства могут иметь в наборе несколько линз, позволяющих выполнять измерения в разных условиях. Для коррекции прибора по четкости головная часть с оптикой также предусматривает наличие регулирующих винтов, снижающих риск получения большой погрешности. С помощью такой оснастки можно определять высоту конструкции, разности в уровнях положения отдельных объектов, фиксировать углы наклона и т. д.

Устройство лазерного нивелира

Модели такого рода не имеют в составе зрительной трубы, что избавляет пользователя от самостоятельного определения геометрических параметров объекта. Рабочую основу представляет лазерный излучатель, проецирующий луч на целевую область. Конструкция также предусматривает наличие регулирующей фурнитуры, но в данном случае допуск погрешности исключается, так как большинство моделей независимо от положения могут автоматически корректировать угол направления луча относительно горизонтали.

Как работает лазерный нивелир? Подготовленный к операции прибор ориентируется оптикой на объект, в результате чего на поверхности отражается точка, по которой можно оценить высоту и произвести замер. Такая аппаратура хороша тем, что снижает риск допуска ошибки из-за человеческого фактора. Также к ее достоинствам можно отнести широкий набор дополнительных опций, связанных с обработкой полученных сведений.

Особенности ротационных моделей

Это наиболее развитые в технологическом отношении приборы, предназначенные для выполнения разметки на стройплощадке. Ключевой особенностью таких моделей является наличие вращающегося детектора, в котором находятся два лазера. Они могут двигаться со скоростью порядка 600 об./мин., проецируя луч в диапазоне 360°. Как работать с нивелиром ротационного типа? Техника обращения с подобными приборами в целом соответствует типовым лазерным аппаратам, а разница заключается лишь в организации итоговой разметки. То есть, если луч в обычных моделях дает информацию об одной характеристике, после чего его нужно перемещать, то ротационная техника с одной позиции позволяет осуществлять комплексные расчеты. Такой подход особенно эффективен при установке окон, выполнении отделки поверхностей и в других операциях, где требуется получение данных о положении разных объектов в рамках одного помещения или стройплощадки. Но на открытой местности могут возникать ограничения, связанные с дальностью расстояния до целевого объекта.

Общие рекомендации по использованию приборов

Перед тем как приступить к основным рабочим мероприятиям, следует продумать меры по обеспечению безопасности прибора. В первую очередь корпус должен иметь защиту от воды, грязи, пыли и физических ударов. Как правило, конструкция строительных нивелиров имеет многоуровневую пылевлагозащитную изоляцию, но этого может быть недостаточно. К примеру, под сильным дождем нельзя использовать без дополнительной оболочки даже модели с классом защиты выше IP54. Это же касается и угрозы прямых солнечных лучей. Временный перегрев оборудования, может, и не выведет его из строя, но вполне скажется на точности измерений.

Как работать с нивелиром, если на улице мороз или жаркая погода и поверхностное укрытие не поможет? Изначально стоит удостовериться, что аппарат в принципе пригоден для эксплуатации при том или ином температурном режиме. Как правило, модели от крупных изготовителей можно использовать при среднем диапазоне -10 до 25 °С. Но и в этом случае необходимо придерживаться определенных правил эксплуатации. Например, оптические модели чувствительны к перепадам температур. После выполнения замера аппарат следует занести в теплое помещение и отогревать в комплектном футляре минут 30.

Что потребуется для работы?

Для обеспечения правильной позиции устройства следует использовать штатив. Без него можно обойтись в помещении с ровной основой, но если дело касается работы на стройплощадке на голом грунте, то регулируемая оснастка лишней не будет. Но и в помещении без специальных несущих приспособлений работать с прибором будет неудобно. Для таких целей предусматриваются эргономичные держатели. Их можно крепить к стенам, напольным покрытиям и даже к потолку.

Потребуется и специальная рейка. Ее шкала позволит на целевой поверхности обозначить деления, по которым и будут фиксироваться искомые показания. Как работать с нивелиром и рейкой? Традиционные методы предполагают, что в процессе будут участвовать два человека – один отвечает непосредственно за фиксацию данных, а второй удерживает рейку. Однако последние модели лазерных электронных приборов автоматически обрабатывают данные, учитывая специальные штрих-коды реек. В этом случае от пользователя требуется лишь активировать соответствующую функцию и правильно установить положение шкалы.

Эксплуатация оптических приборов

Как уже говорилось, начинается работа с настройки зрительной трубы. Главная задача на этом этапе – добиться предельной четкости изображения объекта. Регулировка выполняется посредством винтов, а корректность оценивается по виду через окуляр.

Дальнейшие работы, в отличие от лазерных моделей, выполняются вдвоем. Один рабочий перпендикулярно земле устанавливает рейку, а второй снимает показания, используя изображение оптического нивелира. Как с ним работать, чтобы и в ходе операции корректность данных не снижалась? Во-первых, многое будет зависеть от надежности положения прибора. Поэтому особое внимание изначально уделяется стабильности фиксации ножек. Во-вторых, профессиональные геодезисты используют ватерпасы. Это устройства с пузырьковыми уровнями, благодаря которым корректируется и позиция штатива, и положение нивелира. Когда прибор будет готов к работе, прицел трубы наводится на деления рейки. Затем остается лишь зафиксировать показания в техническом журнале.

Как работать с нивелиром лазерного типа?

Прибор также фиксируется посредством штатива или специальных держателей. Убедившись в надежности установки, можно начинать рабочие мероприятия. После нажатия на специальную кнопку на целевую поверхность подается луч. Линии могут проецироваться по горизонтальной или вертикальной плоскости, а некоторые модели также предусматривают и возможность перекрестного излучения. После этого аппарат автоматически снимает показания с подготовленной рейки с делениями. Если планируется разметка на больших расстояниях, то не обойтись без специального приемника, который будет отдельно фиксировать положение луча. Как научиться работать нивелиром, дополненным таким устройством? Основные операции также берет на себя автоматика. Оператору нужно лишь отслеживать показания на дисплее приемника, который может фиксировать положение точек на расстояниях порядка 80-100 м. В момент регистрации луча устройство даст соответствующий сигнал и выведет на экран полученные сведения, которые и заносятся в журнал.

Техническое обслуживание приборов

Наиболее требовательны к уходу оптические устройства. Поэтому после каждого сеанса применения необходимо протирать окуляры, линзы и поверхности зрительной трубы. Малейшее загрязнение может сказаться на точности отражения данных. К примеру, фирма «Кондтрол» имеет широкую линейку устройств такого типа, рекомендуя также регулярно выполнять и поверку. В отзывах к данной продукции часто встречаются критика, в которой отмечается, что не работает четкость на нивелире «Сокиа». Причины снижения качества изображения моделей этой серии могут заключаться и в запылении оптики, и в конструкционных нарушениях. Например, если те же линзы были установлены неплотно. В этом случае следует произвести поверочные процедуры, используя белый лист бумаги. Он располагается на заранее известном расстоянии возле разметочной рейки. Коррекция оптической оснастки производится до тех пор, пока результаты замеров не совпадут с заранее известными фактическими данными.

Отзывы о моделях оптического типа

Основная аудитория пользователей таких нивелиров – профессиональные строители и геодезисты, четко понимающие принципы рабочего процесса. По их словам, оптические устройства при условии грамотного использования могут обеспечить точность с погрешностью 0,2 мм. Но главное их достоинство заключается в гибкости организации процедуры замера. Оператор может по ходу выполнения процедуры вносить тонкие подстройки в зависимости от условий эксплуатации. Например, как работать с нивелиром на стройке, если мешает погода или имеют место помехи иного рода? Именно ручной процесс регулировки с поправкой на те или иные обстоятельства в таких ситуациях будет выгоднее. Пользователь может смещать аппарат, не отвлекаясь на программную настройку, оперативно фиксируя данные.

Отзывы о нивелирах с лазером

Владельцы такой техники на первый план ставят удобство, высокую скорость обработки данных и многофункциональность. Как работать с нивелиром этого типа новичку? Достаточно просто – нужно лишь разместить аппарат в оптимальной для измерения точке и запустить вычислительную программу. Далее будут автоматически сняты показания с места измерения. Причем таким оборудованием пользуются и неопытные домашние мастера, и профессионалы, которых привлекает наличие дополнительных опций – например, возможности комплексных и серийных расчетов по заданным функциям.

Заключение

Приход измерительного оборудования нового поколения, безусловно, изменил сам принцип организации разметочного процесса. Во многом новшество облегчило задачи строителей, инженеров и геодезистов, но среди непрофессионалов вполне логично возникают вопросы о том, как пользоваться нивелиром? Особенности эксплуатации оптических и лазерных приборов связаны с более высокой ответственностью подготовительных мероприятий. На пользователя ложится целый комплекс регулирующих операций, а от настройки напрямую зависит точность результатов замера. Это в меньшей степени относится к лазерным моделям, поэтому их в первую очередь рекомендуют для бытового применения. Оптические же устройства отличаются сложностью не только в плане настройки, но и непосредственно на этапе рабочего процесса.

fb.ru

что это такое, для чего нужен, виды, принцип работы, а также как работать с ним самостоятельно

Нивелир – незаменимый инструмент на строительной площадке. Знание, как пользоваться нивелиром и умение определять разность высоты точек пригодится от разбивки осей здания до проверки положения любой конструкции. Основная сфера применения прибора – измерение перепада рельефа местности.

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

Принципы геодезии созданы для снижения накопления неточностей измерений.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети. Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений. Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

Дополнительно к самому прибору потребуются:

• штатив;
• мерная рейка;
• отвес с нитью;
• планшет с листом бумаги или журнал для записи измерений.

Способы съемки местности

Нивелирование поверхности производят для получения точного топографического плана местности.

Целью измерения является изучение рельефа, сопоставление высот отдельных точек.

По методам производства работ классифицируют следующие виды нивелирования:

• геометрическое;
• тригонометрическое;
• физическое;
• автоматическое;
• стереофотограмметрическое.

В строительной области используется геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

• нивелирование поверхности по квадратам;
• нивелирование рельефа по магистралям и параллельным линиям;
• нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

Конструкция и классификация стандартных нивелиров

По конструктивному решению стандартные нивелиры классифицируют на:

• оптические, или оптико-механические;
• лазерные;
• цифровые.

Оптические (оптико-механические)

Принцип действия оптических, или оптико-механических нивелиров основан на прохождении луча света через зрительную трубу, вращающуюся в горизонтальной плоскости. Все настройки проводят вручную. Для измерения используется рейка с числовыми значениями. Оптические нивелиры подразделяют по степени точности на технические, точные, высокоточные.

Работают вдвоём – один человек держит рейку, второй снимает показания.

Комплект состоит из трёх предметов: измерительного инструмента, штатива, или трегера и мерной рейки. Шкала рейки двусторонняя. Деления нанесены красным и чёрным цветом, с разных сторон в сантиметрах и миллиметрах.

Лазерные

Лазерные нивелиры отличаются видимым лучом света, излучаемым светодиодом в корпусе прибора.

По принципу работы делятся на 2 категории:

• позиционные, луч проходит через призму;
• ротационные, в основе луча лежит линза.

Ротационные нивелиры считаются профессиональными инструментами, имеют угол работы 360 градусов, большую дальность и расширенные функциональные возможности.

Режим самовыравнивания инструмента по горизонтали упрощает предварительную настройку.

Корпус защищён от пыли и влаги. Использование приёмника луча увеличивает дальность работы. По дальности, точности измерения различают приборы профессионального класса и бытового использования.

Дополнительными функциями является проецирование вертикальных и горизонтальных линий на поверхность, построения углов. Для улучшения видимости и сохранения зрения работают в защитных очках. При поддержке работы удалённого управления допустимо работать одному.

Цифровые

Цифровыми нивелирами называют инструменты оптико-механического или лазерного типа, отображающие, запоминающие и анализирующие информацию в цифровом виде.

Цифровые приборы имеют процессор и память, высокий класс точности, позволяют работать без напарника. Деления рейки нанесены штрихкодом для автоматического считывания прибором.

Недостатками считают высокую стоимость, чувствительность аппаратов к механическим повреждениям.

Как работать нивелиром правильно?

Существует два способа ведения работ:

• «вперёд», при котором начальная станция будет над первой точкой. Измеряют высоту прибора, снимают отсчёт на рейке. Превышением будет разность величин;
• «из середины». Самый распространённый способ, инструмент располагают на равном удалении от точек.

Установка штатива

Штатив располагают по центру между измеряемыми точками. Ослабив винты, ножки трегера раздвигают до удобной в работе высоты, после чего винты снова закручивают. Нивелир крепится к головке штатива. Горизонтальность головки регулируют с помощью подъёмных винтов.

Монтаж прибора

Прибор устанавливают и закрепляют с помощью крепёжного винта, расположенного на трегере. Подготовка к работе заключается в настройке оптики, приведения прибора в строго горизонтальное положение.

Фокусировка оптико-механического узла

Начинают с выравнивания инструмента по горизонтали. Для этого двумя подъёмными винтами, поворачивая их одновременно, пузырёк уровня приводят к середине. Вращением третьего подъёмного винта пузырёк подгоняют в центр уровня. Эта точка называется «нуль-пункт».

Затем переходят к фокусировке оптического оборудования. Зрительную трубу наводят на любую поверхность, вращением окулярного кольца добиваются чёткой видимости сетки. Переводят нивелир на рейку и регулировкой фокусировочного винта настраивают чёткую видимость шкалы.

Центрирование проводят при установке нивелира над точкой, работая способом «вперёд». Ослабляют закрепительный винт, подвешивают отвес.

Сдвигают инструмент по головке трегера до тех пор, пока отвес не укажет на нужную точку. Закрепительный винт затягивают.

Измеряем и фиксируем наблюдения

После установки нивелира в середине между двумя точками, подготовки, переходят к измерениям.

Непосредственно на точку устанавливают мерную рейку. Точное положение рейки контролируют вертикальной риской визирной сетки, подавая сигналы напарнику.

Для контроля значение снимают дважды, с обеих сторон рейки. За итоговый результат принимают средний показатель. Превышение точек определяют разностью двух значений точек.

Обратите внимание

Большее значение измерения даёт впадина, меньшее – выпуклость рельефа.

Результаты измерений записываются.

На что обращать внимание при покупке?

Выбирая нивелир, руководствуются сферой его применения, то есть смотрят, для чего он нужен в конкретной ситуации. Критерии отбора – дальность действия, точность измерения, дополнительные функции.

Для домашнего мастера при выборе лазерного нивелира достаточно следующих характеристик:

• точность измерения ±0,3 мм/м и выше;
• дальность с работы с приёмником 40-60 м;
• проецирование горизонтальных, вертикальных плоскостей, прямых углов;
• средний угол развёртки;
• работа от аккумулятора;
• умеренная цена.

Для домашнего использования не нужна большая дальность измерения и высокоточная оптика, а режим самонивелирования лазерного прибора не будет лишним. Зелёный луч лучше виден при искусственном освещении.

Профессиональный лазерный уровень должен отвечать более высоким требованиям:

• точность измерения ±0,1 мм/м и выше. Большие расстояния на местности дают увеличение погрешности;
• работа с приёмником для увеличения видимости луча, дальности работы от 300 метров;
• высокий класс защиты от пыли и влаги;
• устройство дистанционного управления;
• лазерный отвес.

Ротационный прибор обеспечивает охват в 360 градусов. Соответственно, профессиональные приборы отличает и более высокая стоимость.

Полезные видео

Подготовка, приведение прибора в рабочее положение:

Учебное видео по устройству нивелира Н-3, принцип работы и снятие отсчетов, смотрим:

Оптический нивелир — незаменимый помощник на строительной площадке, посмотрите, как с ним работают специалисты:

Что такое нивелир, как и где используется:

Умение работать нивелиром повышает точность и качество строительных работ, экономит время и материалы. Есть вопросы или не согласны с точкой зрения автора? Высказывайтесь в комментариях.

domavlad.ru

Оптический нивелир – зачем на площадке этот специфический прибор? + видео

Планируя освоение пустыря для стройки, вам может понадобиться лазерный или оптический нивелир, инструкция по использованию и выбору данного прибора представлена чуть ниже, также мы предлагаем еще много интересных данных и об устройстве этого приспособления.

Работа с оптическим нивелиром – взгляд в прошлое этого прибора

Само слово «нивелир» произошло от французского «niveler» и означает не что иное, как «выравнивать». В современной жизни оптико-механическим прибором пользуются для геодезических работ наравне с оптическим теодолитом. Без данного устройства не выполнить многие строительные задачи. Он помогает выровнять площадку для возведения зданий и сооружений. Также это хороший помощник для многих земельных работ. С его помощью определяется разность высот между несколькими отметками на местности. Оснащен прибор не только зрительной трубой, но и цилиндрическим уровнем (часто вместо него может быть установлен компенсатор). Благодаря уровню, можно привести главную ось в основное горизонтальное положение.

Впервые в нашей стране данные приборы появились в XIX веке. Русским ученым и, к тому же, геодезистом было продумано все до мелочей, приборы отличались хорошей точностью. До этого существовало нечто подобное в европейских странах, но те приспособления были без оптической трубы, затем Иоганном Кеплером были сделаны дополнения, и облик самого нивелира был изменен. Но все равно первые нивелиры зарубежных производителей в работе были не совершенны. Цель первых приборов девятнадцатого столетия – создать высотную основу. Потом со временем многие инженеры разных стран вносили изменения, и нивелир с годами становился удобным и простым в работе.

Устройство оптического нивелира и особенности поколений приборов

Сегодня есть разные приборы-нивелиры. Все они имеют свои достоинства и недостатки. Выбирая, надо учитывать стоимость, комплектацию, эксплуатационный срок. Выделяют оптические, цифровые и лазерные инструменты. Наибольшую популярность на сегодняшний день получил оптический нивелир. Их также имеется несколько видов. Основное различие – в главных частях: в зрительной трубе, уровне, а также в подставке. Обычно уровень крепится вместе с трубой, которая в свою очередь находится на подставке, которая может быть складной или наоборот – жестко приделанной.

Самыми удобными считаются приборы, где есть самоустанавливающаяся линия визирования. Это одни из самых современных нивелиров, которые оснащены компенсатором с автоматическим устройством, что позволяет точно установить горизонтальную ось во время работы.

Устройство нивелира оптического старого образца включало зрительную трубу, на ней был расположен цилиндрический уровень. Установке нужного положения зрительной системы помогали элевационные винты. Также имелся круглый уровень, микрометренные и закрепительные винты, что создавали вращения, подставка и три подъемных винта. Современный же нивелир имеет более сложную конструкцию и большее количество деталей, и каждая деталь на приборе имеет свое предназначение и принцип действия, поэтому работа с оптическим нивелиром иногда непонятна при первом беглом знакомстве.

Одно из важных устройств прибора – зрительная труба. Работает по принципу свободных вращений по горизонтальной плоскости. Ее главная функция – наводить всю систему на объекты съемки. К самому чувствительному устройству на приборе относится цилиндрический уровень. Его предназначение – определять точность при ориентировании нивелиров на отвесе. В этом деле хорошим помощником будет пузырек, который находится в «ноль-пункте». С его помощью всегда можно точно определить горизонтальную ось.

Имеющаяся подставка и три винта под ней необходимы для того, чтобы регулировать высоту расположения. Называется подставка трегером. Есть и такая деталь, цель которой отвечать за однозначное ориентирование. Это все относится к элевационному винту. С его помощью определяется параметр. Для этого визирная линия у прибора приводится в горизонтальное положение. Основное преимущество современных оптических нивелиров – они оснащены компенсатором. Его задача – поддерживать инструмент во время работы в горизонтальном положении. Благодаря чему погрешности исключаются, даже если прибор будет наклонен.

Как выбрать оптический нивелир – определяемся с классами инструмента

Определяясь с задачей, как выбрать нивелир, надо учитывать, какая требуется точность измерений. А зависеть это будет от уровня проводимой геодезической работы. В нашей стране нивелиры подразделяются на несколько классов. Если требуется главная высотная основа, то тогда это 1 и 2 классы приборов. Если необходимо выполнить работы с наивысшей точностью, нужны приборы 1 класса. Высокий результат можно получить только с самым современным геодезическим прибором. Именно они позволяют воспользоваться соответствующими методами измерений.

Новейшие технологии, которые используются при создании приборов 1 класса, помогают не только избегать стандартных и наиболее частых ошибок, но и небольших погрешностей во время работы. Это все относится к высокоточному оптическому нивелиру. Данный прибор оснащен плоскопараллельной пластинкой, а это его основной составной элемент. Также имеется компенсатор или похожая деталь, которая является контактным уровнем. Часто это пузырек, который всегда можно различить во вращающейся зрительной трубе. Все это приборы вида Н-05, NI-002 и NI-004.

Нивелиры класса 2 тоже выполняют качественные работы. Они также относятся к высокоточным оптическим нивелирам и имеют плоскопараллельные пластины. Оснащены приборы и компенсаторами (Т-контактным уровнем). Чаще их используют там, где нужен необходимый уровень точности. Это такие приборы, как Н1, Н-05, NI-002, NI-004 и NI-007. Приборы класса 3 – тоже оптические, только со встроенным компенсатором. Приборы класса 4 – бывают либо только с уровнем, либо только с компенсатором. Их обычно используют там, где точность не особа важна, нужно лишь примерно расставить черные и красные отметки.

Нивелиры предлагаются на сегодняшний день от многих производителей. В основном, это хорошие и качественные приборы для многих строительных работ. Они легко и быстро устанавливаются на штатив. Имеющийся крупный визир позволит повысить качество работы. Нивелиры оснащены лучшей оптикой, имеется и горизонтальный лимб, который нужен для угловых измерений. Бесконечные винты помогут навести прибор наиболее точно, а встроенный компенсатор обеспечивает наивысшую точность самого измерения.

Как работать с оптическим нивелиром – основные этапы

Когда база знаний о приборе немного пополнилась, пора узнать, как пользоваться оптическим нивелиром.

Как работать с оптическим нивелиром – пошаговая схема

Шаг 1: Подготовка прибора

В первую очередь нивелир надо привести в рабочее состояние. Для этого используют контактный и цилиндрический уровни. Далее наводится зрительная труба на линию черной отметки, она находится на задней стороне рейки. Приводим пузырек в «ноль-пункт» уровня (это можно сделать, используя подъемные и элевационные винты). Только потом при помощи дальномерных или средних штрихов можно снять отсчет. Далее можно произвести съемку.

Шаг 2: Съемка

Для этого наводится зрительная труба на линию черной отметки (передняя черная сторона рейки), а также на красную отметку (передняя красная сторона рейки). Заканчивать надо по черным отметкам задней части на рейке. Все наблюдения фиксируются в журнале. Лучшим вариантом будет, если имеется специальное запоминающее устройство регистратора. Если в конце работы замечена разница в 5 мм, всю работу нужно повторить. Идеально, если изменить высоту прибора хотя бы сантиметра на 3. Когда работы идут к концу, необходимо выполнить расчет невязки. Она выполняется по линии, находящейся между исходными реперами. Значение не может быть более 20 мм. И опять же, главное правило инструкции, как работать с оптическим нивелиром, гласит, что все результаты должны отмечаться в журнале.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Как пользоваться нивелиром способы применения

Уважаемые пользователи портала SNP.BY, в этой статье описаны простые способы применения нивелиров, а также их типы. Все желающие овладеть полным навыком работы с нивелиром, необходимо прочитать учебники по геодезии, для тех, кто хочет понять, как работать с нивелиром, для бытовых нужд, хватит описаний в данной статье. Вопрос «как правильно пользоваться оптическим нивелиром», частично будет закрыт.

Нивелир – инструмент для определения разности высот.

Измерения есть геометрические, тригонометрические. Простым языком,  работы выполняемые нивелиром, бывают разные, это построение топографических карт, определение перепадов высот, на плоскостях конструкций здания, участке, для дальнейших ландшафтных переделок и организации водоотведения, определение высоты тех или иных плоскостей с выносом высотных отметок.

Классический «оптический нивелир», проверенный временем, надежный и точный. Весь советский союз обмерян оптическим нивелиром, вдоль и поперек. За этот титанический кусок работы, оптический нивелир не подводил, он надежен, ему не нужны батарейки. Принцип работы прост. Смотрим в окуляр, видим отметку на измерительной рейке (записываем ее), переносим рейку, смотрим в окуляр, видим другую отметку (опять записываем), вычитаем из первой отметки вторую, и получаем разность высот. Тут необходимы  минимальные знания математики,  геометрии, большая внимательность, хорошее зрение. Еще для работы с оптическим нивелиром обязательно нужен напарник, который будет держать линейку.  К каждому оптическому нивелиру прилагается талмут с описанием и инструкцией по настройке, подробно это описывать здесь не имеет смысла, только если в двух словах.



1. Ставим штатив с прикрученным к нему нивелиром, примерно вертикально.
2. Тремя самыми большими болтами у основания прибора, регулируем горизонтальность. Выкручиваем их так, чтоб пузырек воздуха (вы его найдете по любому) был всегда в центре, причем при повороте на 380 градусов, положение того пузырька сохранялось. Это самое главное.
3. Если все настроено грамотно, то можно проводить измерения (в некоторых старых моделях нивелиров, изображение перевернуто).



Более совершенный и точный прибор, это «лазерный уровень» или «лазерный нивелир».  По сути, устройство похоже на обычный уровень, только вместо пузырька воздуха, в воде плавает поплавок с лазерной указкой. Поплавок, погруженный в воду, относительно земли, всегда в горизонтальном положении, под каким углом его не поверни. Получается что во время пользования, вам необходимо просто поставить лазерный нивелир вертикально, включить его, зафиксировать начальное расположение светящейся точки (места соприкосновения лазерного луча с поверхностью  тела), а дальше плясать уже от этой точки, поворачивая нивелир в нужную вам сторону и отмеряя обычной линейкой перепады высот.

В умелых руках, лазерным нивелиром можно померить и сделать любые виды геодезических работ,  доступных при использовании других нивелиров. Причем затраты времени на работу, будут значительно меньше, так как на установку лазерного нивелира требуется мало времени. Еще один плюс лазерного нивелира в том, что если поднапрячься, всю работу можно выполнить в одиночку.

Минус лазерного нивелира, это привязанность к источникам электричества, батарейкам, аккумуляторам, солнечным элементам питания. Если трясти прибор, то возможно собьется калибровка, лазерная указка смещается относительно поплавка, что приводит к погрешностям, растущим на расстоянии.



Для проверки высотных отметок, адекватной альтернативы теодолиту  не придумали.

На случай если нет полноценного нивелира. Самый простой нивелир, это «уровень», пользоваться им умеют практически все, в основе лежит принцип земного тяготения, воздух легче воды, вода снизу, воздух сверху, то есть в ровной, стеклянной трубке заполненной водой, есть маленький пузырек воздуха, который в данной среде стремится вверх, при абсолютно горизонтальном расположении трубки, пузырек будет всегда посередине. Кроме того что им очень удобно искать локальные неровности на стенах, потолках, полах, уровень можно использовать на небольшом участке для определения перепадов высот.

Разумеется, геодезическая работа проводимая уровнем, не является удобной и точной, так как нужно уйма времени,  пожалуй, это самый главный недостаток данного прибора. Зато обычный уровень очень прост и ему не страшны падения, грязь, неумелое обращение. Еще весомый плюс в сторону обычного уровня это сравнительно низкая цена

www.snp.by

Нивелир — инструкция по использованию

При проведении различных строительных работ часто используется такой инструмент, как нивелир. Но не все знают, как им правильно пользоваться и как проводится установка нивелира.

Строительный нивелир применяется при установке межкомнатных перегородок и окон, монтаже подвесных потолков, для выравнивания проемов и заливки пола.

Нивелир может быть лазерным или оптическим. Также они делятся на точные и высокоточные модели. Если с лазерным прибором может работать один человек, то, чтобы провести работу при помощи оптического нивелира, понадобится два человека: один будет снимать показания, а второй — держать рейку в тех точках, где проводится съемка.

Способы применения нивелира могут быть самыми различными. На стройке он используется для измерения высотных отметок. Применяется как при выполнении земельных и бетонных работ, так и отделочных.

Особенности использования лазерного нивелира

Это оборудование было изобретено около 200 лет назад, но данный инструмент постоянно усовершенствовался, и сейчас чаще всего используют лазерные модели.

Принцип работы лазерного нивелира.

В инструкции к нивелиру производители довольно подробно и доступно описывают этап его подготовки к работе, поэтому ее стоит внимательно изучить. Если говорить в общих чертах, то сначала надо вставить батарейки, так как без них лазерное оборудование работать не будет. Некоторые модели имеют аккумулятор, и его надо перед началом выполнения работы зарядить. После того как подключено питание, прибор надо включить, и если вы увидите лазерные лучи, то можно начинать установку нивелира.

Инструкция указывает, что данное оборудование может быть установлено на пол, стену, потолок или на штатив. Все это определяется на месте, иногда, для того чтобы получить луч под необходимым углом, а штатива нет, под оборудование можно подложить предметы необходимой толщины. Если у вас появилась необходимость в использовании этого оборудования на улице, то сначала надо почитать руководство по его применению и убедиться, что прибор предназначен для выполнения таких работ, а также узнать, при каких температурах он может работать и есть ли у него защита от пыли и влаги.

Для выравнивания стен, пола или потолка оборудование необходимо установить в горизонтальном положении. Проконтролировать это можно при помощи пузырькового уровня, встроенного в прибор, или отдельного строительного уровня.

В некоторых моделях настройка может немного отличаться, и это более подробно можно узнать из инструкции, но в основном порядок настройки одинаковый.

В любом приборе есть возможность выбора луча. Он может быть горизонтальным или вертикальным, или могут использоваться оба сразу. Во многих моделях есть функция лазерных точек и точек отвеса.

Устройство лазерного нивелира.

Применение ротационного нивелира может потребовать дополнительной настройки и выбора угла сканирования. Если вам необходимо проверить только вертикальность, то рекомендуется оставить только одну ось, а другие уровни отключить. Таким образом вы снизите потребление энергии и продлите срок работы прибора на одном заряде.

Для того чтобы облегчить работу с указанным прибором, можно использовать детектор. Это небольшой прибор, он может отличать лазерные лучи, которые невидимы человеку. Часто это случается в том случае, когда нивелир установлен на значительном расстоянии. Для того чтобы нивелир работал в паре с детектором, в нем есть специальный импульсный режим, в который необходимо переключить прибор.

Для того чтобы было безопасно использовать лазерный прибор, надо надевать специальные очки. Они могут идти в комплекте с прибором. Если нет, то их можно приобрести отдельно, пренебрегать использованием защитных очков не стоит.

Для того чтобы настроить лазерный нивелир, используется мишень. Ее назначение такое же, как и у мишеней, что используются в тире. Если расстояние между объектами большое, то, чтобы точно попасть в цель, можно использовать оптический визир.

Вернуться к оглавлению

Разные виды лазерных нивелиров

Ротационный нивелир имеет специальный двигатель, который после установки прибора в горизонтальное положение начинает вращать головку, при этом лазерный луч наносится в радиусе 360 градусов.

Виды лазерных нивелиров.

Такие приборы чаще всего применяются на строительных площадках, где требуется выполнения работ на больших расстояниях.

Построитель лазерных плоскостей может быть линейным или точечным. В первом случае на объекте отображается линия, а во втором — точки. В обычных приборах создается горизонтальная и вертикальная плоскость, а в мультипризменных моделях плоскостей может быть больше. Данные приборы имеют небольшую мощность, поэтому в основном используются для проведения строительных или монтажных работ внутри помещения.

Проверять лазерное оборудование часто нет необходимости, но иногда это все же нужно сделать. Если произошел сбой в работе прибора, то его юстировка проводится в сервисном центре.

Вернуться к оглавлению

Особенности работы с оптическим нивелиром

Классическим вариантом является оптический нивелир. Это простой, надежный и точный прибор, проверенный временем. Он работает в любых условиях, и ему не нужны батарейки или аккумулятор.

Работать таким прибором достаточно просто, но для этого понадобится два человека, тогда как при использовании лазерного нивелира можно справиться и самому. Для установки оптического прибора используют штатив, прибор выставляют в горизонтальное положение. После этого один человек смотрит в окуляр на измерительную рейку, фиксирует отметку, затем рейку переносят на другое место и снова фиксируют метку. Разница между показаниями и будет указывать на разницу высот.

При работе указанным прибором понадобятся элементарные знания из геометрии, а также внимательность и нормальное зрение.

Настройка оптического нивелира:

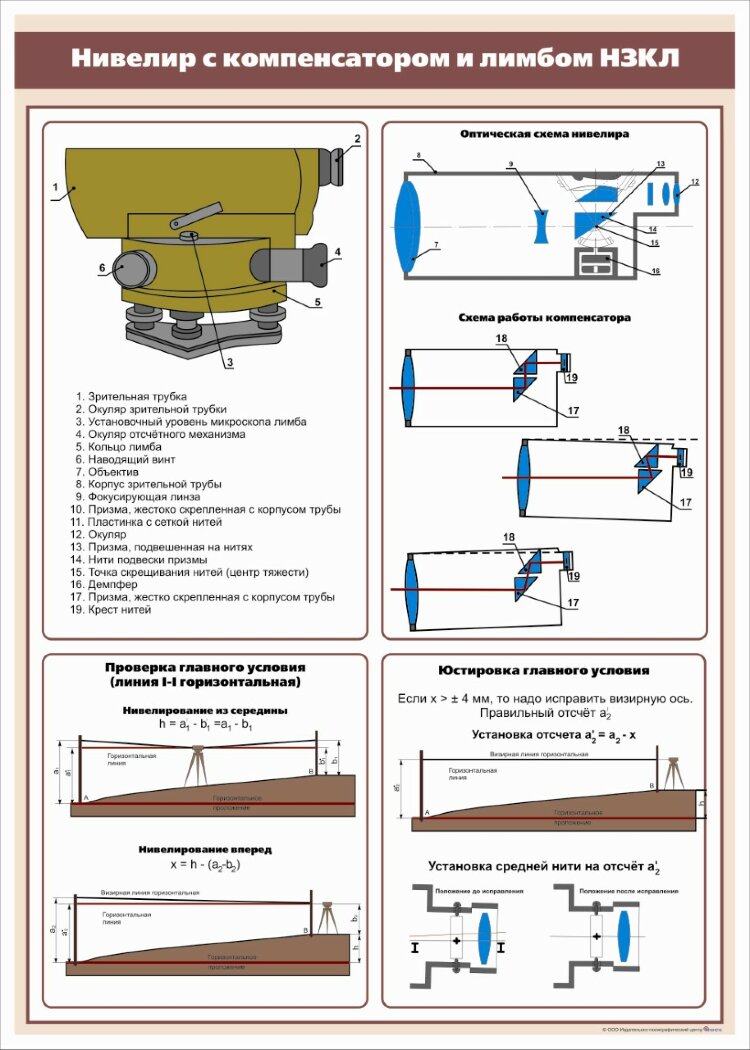

Оптическая схема нивелира с компенсатором.

1. Устанавливаем прибор на штатив.
2. При помощи винтов выполняем его установку в горизонтальное положение. Для этого необходимо, чтобы пузырек воздуха на пузырьковом уровне, что есть на каждом приборе, был посередине.
3. Наводим резкость в зрительной трубе, для этого есть специальный винт. Надо навести трубу на измерительную линейку и добиться максимально четкого изображения.
4. Прибор готов к использованию, в старых моделях вы можете видеть перевернутое изображение, что немного усложняет работу.

Так как от результата работы нивелира будет зависеть качество выполнения всех последующих работ, то периодически необходимо проверять правильность его работы.

Если выявляются сбои или неточности в работе нивелира, то необходимо проведение его юстировки, то есть возвращение ему его первоначальных характеристик. Для каждого прибора юстировка выполняется по методике, описанной в инструкции.

Вернуться к оглавлению

Использование нивелира при выполнении различных работ

Выравнивание стен

При укладке плитки на пол, следует спроецировать перекрестные лучи на поверхностях в тех местах, где соединяются плиты.

Если сравнивать лазерный нивелир с пузырьковым уровнем, что раньше использовался для выравнивания стен, то вы увидите, насколько проще выполнять эту работу с использованием указанного оборудования.

Для того чтобы проконтролировать ровность стены, потолка или пола, достаточно просто направить вдоль них лазерный луч. Перед этим надо поставить контрольные метки. Вы сразу увидите все недостатки стены, и будет понятно, какое количество материала и в каком месте надо наложить, чтобы провести ее выравнивание.

Укладка кафельной плитки

Для этих целей лучше всего взять нивелир, в котором есть функция создания перекрестных лучей по вертикали и по горизонтали. Это перекрестие нужно направить в центр будущих плиточных швов, и вы увидите, как необходимо выполнять укладку плитки. Таким образом можно укладывать плитку как на полу, так и на стенах.

Поклейка обоев

Хотя для многих может показаться, что это простой процесс и использование нивелира здесь ни к чему, но это не так. При помощи указанного прибора можно отметить вертикальные линии, и вы сможете правильно поклеить обои. Горизонтальный луч используют для правильной наклейки бордюров.

Расстановка мебели

Если стены в помещении будут ровными, а шкаф на них подвешен неправильно, то это сведет на нет все ваши усилия, что вы потратили во время проведения ремонта.

Для установки мебели можно использовать и обычный пузырьковый уровень, но намного проще эту работу сделать при помощи нивелира. Данный прибор можно использовать и для контроля крепления гардин, при выполнении других работ.

Выполнение перепланировки комнаты

Часто возникает необходимость провести перепланировку в помещении, при этом надо установить новые перегородки. Использование нивелира позволит ровно установить перегородки или стены, достаточно только направить лучи в нужном направлении — и можно приступать к выполнению работ.

Иногда возникает необходимость создания наклонных плоскостей, и тогда без нивелира обойтись очень сложно. Чтобы отметить наклонную линию, в оборудовании может быть функция, что позволяет изменять угол наклона луча. Если ее нет, то не расстраивайтесь, достаточно заблокировать систему автоматического выравнивания и закрепить прибор в штативе под нужным углом.

Вернуться к оглавлению

Проведение измерений

При помощи только данного прибора провести измерения, конечно же, нельзя, но он может значительно помочь в этом процессе. Если в оборудовании есть функция отвеса, то измерить высоту от потолка до пола при неровных стенах будет несложно.

Использование лазерного или оптического нивелира намного упрощает и ускоряет выполнение многих строительных работ, значительно увеличивает точность измерений, а соответственно, и качество выполнения работ.

moiinstrumenty.ru

Как пользоваться нивелиром — geo-job.com.ua

При кажущейся простоте от точности выполнения разметочных работ на стройплощадке зависит весь ход дальнейших строительных и монтажных работ. Учитывая, что идеально ровных поверхностей не существует, а точки на плоскости имеют разные высоты, без знания, как пользоваться нивелиром, будет трудно определить разницу между различными местами участка.

1 Принцип геодезии на стройплощадке

При работах по вынесению в натуру планов нужно определяться с разницей высот нескольких точек на участках поверхности и отметкой, которую принято считать условным уровнем (часто уровень моря или водоема). Наиболее распространена работа с нивелиром и геодезическими рейками, позволяющая определять и проводить геометрическое нивелирование (нахождение разности высот).

В этом случае оптическая ось нивелира горизонтальна, и из точки условного уровня находятся разницы высот показаний по отметкам на рейках. Во время работ каждая такая точка находится на расстоянии до ста метров от точки установки нивелира, ее уровень измеряется не менее трех раз, и принимается среднее арифметическое значение. На основании полученных данных строятся планы участков земли. Таким образом, назначение нивелира и состоит в определении разницы высот в точках измерений (их превышения).

Рассматривая принцип работы нивелира, нельзя не упомянуть важный элемент – нивелирную (геодезическую) рейку. Это специальная планка, устанавливаемая вертикально в точках для измерения высот на местности. Она может быть деревянной, металлической (чаще из алюминия).

Для удобства транспортировки (ввиду ее стандартной длины в три-четыре метра) конструкция рейки допускает складывание пополам, имеет специальный узел. Более современные варианты исполнения реек имеют телескопическую раздвижную конструкцию.

2 Необходимый набор инструментов для измерения

На сторонах стандартной нивелирной рейки обычно нанесена градуировка: с лицевой стороны разметка выполняется в метрической измерительной системе, а с оборотной стороны – в дюймовой. Перед тем, как работать с нивелиром, рейка устанавливается специальной отметкой на нижней металлической скобе в центр точки измерения.

Для удобства пользования есть специальные ручки для удержания инструмента на этой точке. У качественных реек (как правило, они изготовлены из специальных железо-никелевых сплавов, называемых инварами) установлены специальные пузырьковые уровни для контроля вертикальности положения рейки.

При проведении работ на местности при начальных исследованиях предполагаемой застройки очень важно провести комплексное моделирование будущего объекта в «габаритном» взаимодействии с окружающим архитектурным или природным ландшафтом, для чего нужен нивелир и нивелирная рейка, выступающая в данном случае, как эталонный инструмент задания масштаба.

Технология фотографирования точек измерения с переносом значений реальных масштабов в качестве данных для компьютерных программ (Photoshop, AutoCAD) позволяет провести моделирование объекта и его взаимодействия с окружающим ландшафтом.

3 Разновидности нивелиров

Для того чтобы не ошибиться и знать, как правильно пользоваться нивелиром, нужно понимать его устройство и ориентироваться в существующих видах, хотя бы в общих чертах. Наиболее распространенные оптические нивелиры могут иметь разную степень точности измерения. В целом, их конструкция включает зрительные трубы, с обязательным наличием специального (цилиндрического) уровня, позволяющего контролировать горизонт оптической оси.

Его изображение через оптическую призматическую систему проецируется в оптику зрительной трубы и постоянно контролируется таким образом. Инструкция по работе с нивелиром рассказывает, как правильно настроить прибор для проведения измерений. Специальные винтовые механизмы (включающие элевационные, азимутальные, подставочные) обеспечивают точность выставляемого горизонта. Прибор устанавливается на специальной треноге, имеющей ось вращения.

Более точные результаты измерений, снижающие погрешности определения расстояния между точками измерений, дают цифровые варианты нивелиров. Но для таких приборов потребуются рейки со специальными штрих-кодами, обеспечивающими автоматику регистрации данных микропроцессорами.

Как ведется такая работа с нивелиром, видео-ролики, представленные в Сети, достаточно подробно могут рассказать. В случае отсутствия таких реек, указанные варианты нивелиров используются как оптические.

Кстати, перед использованием даже обычного оптического нивелира его подвергают трем проверкам: главного условия (уровня при трубе), круглого уровня, горизонтальности сети нитей. Кроме того, по уровню часто проверяется и вертикаль сети нитей разметки нивелира с уровнем при трубе.

Также важными характеристиками являются цена деления уровня при трубе и кратность самой трубы. Таким образом определяется пригодность. Изучите перед тем, как пользоваться нивелиром, видео на нашем сайте, оно показывает в деталях описанные проверки перед началом работ.

Ну, и сама работа может проводиться не только оптическими, но и лазерными и водяными уровнями. Подробно рассказывают по каждому виду, как работать с нивелиром, видео-ролики о лазерных, оптических, водяных, цифровых видах этого прибора.

Последнее изменениеВоскресенье, 18 Май 2014 18:54

geo-job.com.ua

Доклад на тему: «Устройство и применение нивелира»

Министерство образования Саратовской области
Государственное Автономное образовательное учреждение
«Балашовский техникум механизации сельского хозяйства»

Доклад на тему:

«Устройство и применение нивелира»

Выполнила: Новикова М.А

студентка группы ЗМ-21

Проверил: Атапина Ю.А.

Балашов, 2017 г.

Содержание

1. Введение

2. Нивелир и его пользование

3. Поверки нивелира

4. Заключение

5. Используемые источники

Введение

«Нивелирование – процесс измерения превышения одних точек местности над другими».

С этого определения я хочу начать свою работу. В ней я планирую познакомиться с понятием «Нивелирование», узнать, что за прибор «Нивелир» и какие измерения им можно проводить.

И так познакомимся с самим прибором «Нивелир».

Нивелир – геодезический прибор, предназначенный для измерения превышения между двумя точками при помощи горизонтального визирного луча и двухсторонних шашечных реек с сантиметровыми делениями на обеих сторонах.

В своей работе я постараюсь раскрыть всю суть и правильность работы с этим геодезическим прибором.

Нивелир и его пользование

Нивелир— это прибор для выноса или определения высотных отметок, проверки ровности поверхности, путем определения одной точки над другой горизонтальным лучом. Нивелиры делятся на лазерные и оптические, по точности измерения на точные и высокоточные.

1. Н-05, Н-1, Н-2 — высокоточные для нивелирования I и II классов;

2. Н-3 — точные для нивелирования III и IV классов;

3. Н-10 — технические для топографических съемок и других видов инженерных работ.

Высокоточные – допустимая квадратичная ошибка в измерениях от 0,2 до 0,5 мм.на 1 км. двойного хода.

Точные – допустимая квадратичная ошибка в измерениях от 0,5 до 2,0 мм.на 1 км. двойного хода.

Технические – допустимая квадратичная ошибка в измерениях от 2,0 до 10,0 мм.на 1 км. двойного хода.

Наибольшее распространение как среди профессионалов, так и среди новичков получили оптические, лазерные и цифровые нивелиры. Рассмотрим достоинства каждого по отдельности.

Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.

Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.

Устройства лазерного или оптического типа, снабженные современной высокотехнологичной электроникой, автоматически снимающие нужные показания при получении соответствующего сигнала – это цифровые нивелиры.

Устройство нивелиров

1 – элевационный винт уровня; 2 – зрительная труба; 3 – корпус контактного цилиндрического уровня; 4 – целик; 5 – винт фокусировки трубы; 6 – закрепительный винт зрительной трубы; 7 – наводящий (микрометренный) винт трубы; 8 – круглый установочный уровень; 9 – подъемный винт; 10 – пружинящая пластинка.

Главный и неотъемлемый помощник нивелира — рейка. При выполнении геометрического нивелирования в качестве рабочей меры используются нивелирные рейки.

Рейка нивелирная — измерительное устройство, используемое при нивелировании; представляет собой деревянный брус прямоугольного или двутаврового сечения длиной 3—4 м с нанесённой на лицевой поверхности шкалой. Различают шашечные и штриховые рейки. На лицевой или на обеих сторонах шашечной рейки нанесены раскрашенные в чёрный и белый или красный и белый цвета шашки, имеющие ширину в 1 см и подписанные через дециметр, причём нули шкал на лицевой и обратной сторонах смещены относительно друг друга на известную величину. Для высокоточного нивелирования применяют штриховые рейки. Такая рейка на лицевой стороне имеет паз, в котором натянута силой около 200 кн (20 кгс) инварная полоса с двумя рядами штрихов толщиной 1 мм и расстоянием между их осями 5 мм, причём штрихи подписаны через полдециметра.

Поверки нивелира

В нивелирах поверяется выполнение следующих основных условий:

Условие 1. Ось установочного круглого уровня должна быть параллельна вертикальной оси вращения нивелира. Либо, ось установочного цилиндрического уровня должна быть параллельна плоскости горизонта.

Условие 2. Горизонтальная нить сетки нитей должна быть параллельна плоскости горизонта.

Условие 3. Главное условие нивелира — визирная ось зрительной трубы должна быть горизонтальной.

Поверка 1. (Выполнение условия 1).

1. Расположить круглый уровень по направлению на один из подъемных винтов подставки и тщательно вывести его пузырек на середину ампулы.

2. Повернуть корпус нивелира на 180грд. Если пузырек уровня не вышел при этом за пределы двойного кольца сетки уровня, то условие считают выполненным.
Если отклонение пузырька от середины ампулы больше допустимого, то половину этого отклонения устраняют подъемными винтами подставки (в соответствии с направлением отклонения), а другую половину — юстировочными винтами уровня.

Поверку повторяют на другом винте подставки до тех пор, пока при любом положении корпуса нивелира пузырек уровня будет оставаться в допустимых пределах сетки ампулы. Поверка установочного цилиндрического уровня выполняется так же, как и установочного уровня теодолита

Поверка 2. (Выполнение условия 2).

1. Навести последовательно крайний левый и крайний правый края центральной горизонтальной нити сетки нитей на рейку с миллиметровыми делениями, установленную на расстоянии 4 – 5 м от нивелира, и взять по ней отсчеты. Если отсчеты отличаются, то необходимо ослабить закрепительные винты сетки и провернуть ее до необходимого положения, контролируя по отсчетам на рейке.

Здесь в качестве визирной цели можно использовать и рейку с сантиметровыми делениями, которую следует установить в 20 – 25 м от нивелира.

Поскольку предприятие-изготовитель гарантирует перпендикулярность горизонтальной и вертикальной нитей сетки, то поверку 2 можно выполнить с использованием отвеса, на который следует навести вертикальную нить. Условие 2 выполнено при совпадении вертикальной нити сетки нитей зрительной трубы с ниткой отвеса. В противном случае сетку необходимо довернуть на необходимый угол. Для этого следует снять с сетки нитей защитный колпачок, ослабить соответствующие винты сетки и вручную провернуть сетку до соблюдения необходимого условия. После этого винты сетки последовательно в несколько приемов закрутить.

После юстировки сетки поверку следует повторить (целесообразно другим способом).

Поверка 3. (Поверка выполнения главного условия нивелира).

Визирная ось зрительной трубы нивелира должна быть параллельна оси цилиндрического уровня.

Заключение

В заключение я хочу сказать, что необходимость в нивелировании возникает при выполнении геодезических работ в самых разных направлениях. Эти приборы применяются в строительстве, при выполнении дорожных работ, геологоразведке, геодезии, картографии и топографии, при ведении монтажных работ в любых отраслях промышленности. Практически всегда при выполнении подобных задач необходимо обеспечить горизонтальную плоскость или определенный уровень уклона, в чем и помогает геодезический нивелир. Этим и обуславливается значительная востребованность данных приборов.

Я постаралась в краткой форме объяснить, что такое «Нивелир» и описать его использование.Нивелир является одним из самых старых видов геодезических приборов, применяемых человеком. Его принцип действия остался неизменным практически со времен Древнего Египта. Однако сегодня все более высокие требования предъявляются к классу точности и функциональности данных приборов. Поэтому технологии производства нивелиров становятся все более совершенными и эффективными.

Используемые источники

Принцип работы лазерного нивелира — Всё о строительстве и ремонте

Удобные лазерные нивелиры, позволяющие идеально точно производить разметку, охотно приобретают и профессионалы, и мастера-любители. Ведь ровные яркие линии, нарисованные лазером, отлично видны даже на большом расстоянии. Но у человека без опыта может возникнуть вопрос, как пользоваться лазерным уровнем правильно. Читайте об этом в данной статье.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

• Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
• Если устройство работает на батарейках, то вставляем их в отсек для питания.
• Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Как привести лазерный уровень в рабочее положение?

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Как настраивать лазерный нивелир?

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Дополнительные приспособления, облегчающие работу с нивелиром

Приемник лазерных лучей — увеличиваем дальность лазерного луча

Приемник лазерного излучения может вас очень выручить, если вы работаете на улице. С ним вы увидите отчетливую проекцию луча даже при слепящем солнечном свете. Причем расстояние, на которое «достает» лазер, увеличится вдвое. Только покупайте и лазерный уровень, и приемник одного производителя, а то бывают случаи несовместимости устройств разных марок.

Если ваш нивелир не предназначен для работы с приемником, то и в этом случае можно найти выход из положения. Есть совсем простое устройство – отражательная пластина. Закрепив ее на объекте, можно получить некоторое увеличение дальности луча.

Мишень — попадаем точно в цельМишень — нехитрый аксессуар, который имеется в комплекте практически у всех лазерных уровней. Пластиковая пластинка с нарисованными на ней концентрическими кругами выглядит точно так же, как и бумажные мишени для стрельбы, выдаваемые в тире. Ведь цель обе эти мишени преследуют одну – попасть в «яблочко». Ну, а стрелять можно не только пулями, а лучом лазера.

Очень пригодится такая штука, когда расстояние между нивелиром и объектом достаточно большое. Например, нужно сделать отверстие в стене на несколько сантиметров выше, чем в противоположной, при этом расстояние между стенами составляет метров 40-50. Попробуй разгляди на таком расстоянии следы карандаша или маркера! Если же закрепить вместо этого мишень, то прицелиться в нее лучом не составит труда. Даже если стреляющий не отличается особой меткостью.

Есть в комплекте у некоторых нивелиров еще одно приспособление, улучшающее точность лазерного «выстрела». Это своеобразный оптический прицел, находящийся на корпусе прибора. Он называется оптическим визиром, и с его помощью можно легко «достать» цель даже на стометровом расстоянии.

Рейка — чертим идеально ровные линииРейка пригодится тогда, когда на поверхности объекта нужно провести несколько параллельных линий, расстояние между которыми одинаковое. А еще с помощью рейки изменяют высоту уровня, закрепленного на штативе. Затем ему можно вернуть первоначальное положение.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекцияВключаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостейДалеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементыИ для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую техникуНеровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещенийИмея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измеренийНепосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Чем различаются теодолит и нивелир?

24

Отличий теодолита от нивелира не так мало, как может показаться. При их некотором внешнем сходстве, это совершенно разные инструменты. Разница теодолита и нивелира, в первую очередь, состоит в их назначении: геодезические оптические теодолиты применяют для измерения углов, а нивелиры – для определения величины вертикальных превышений геометрическим методом. Соответственно, эти приборы имеют различное устройство, принцип работы и функциональные возможности.

Функционал теодолитов и нивелиров, конструкционные особенности

Ответ на вопрос, чем отличается теодолит от нивелира, даёт сама конструкция обоих приборов.

И теодолит, и оптический нивелир оснащаются зрительной системой с сеткой нитей, с помощью которой осуществляется наведение прибора на нужную точку. Однако зрительная труба теодолита имеет две степени свободы — она может вращаться как в горизонтальной, так и в вертикальной плоскости, а визирная линия зрительной системы нивелира может поворачиваться только по горизонтали, не изменяя своего высотного положения.

Принцип проведения измерений также является важным отличием теодолита от нивелира. По сути, теодолит – это угломерный прибор, а нивелир – геодезический высотомер, используемый для определения превышений между пунктами по горизонтальной линии визирования. Теодолиты имеют отсчётные круги и оснащаются оптической или электронной системой считывания.

Примерами оптических теодолитов могут служить:

• УОМЗ 2Т30П
• RGK TO-05
• Электронными теодолитами являются:
• RGK T-02
• Topcon DT-209
• Spectra Precision DET-2

Нивелиры же встроенной шкалы не имеют и предназначены для измерения превышений по шкале нивелирной рейки, которая устанавливается на измеряемых точках. Сам нивелир, без нивелирной рейки, не может выполнять измерения, он только обеспечивает задание горизонтального луча.

Возможность работать в одиночку — ещё одно отличие теодолита от нивелира. Для теодолита достаточно хорошей видимости точек визирования, тогда как измерения с помощью нивелира требуют помощника, устанавливающего и удерживающего в вертикальном положении нивелирную рейку.

Может ли заменять теодолит нивелир, и нивелир – теодолит?

Довольно часто оптические нивелиры оснащаются градуированным горизонтальным кругом открытого (как у модели RGK С-20) или закрытого типа. С помощью таких нивелиров, как и при использовании теодолитов, вы можете производить измерение горизонтальных углов и откладывание их на местности. Однако между теодолитом и нивелиром разница в точности весьма значительна: нивелир обеспечит достоверность порядка 30 угловых минут, тогда как теодолиты измеряют углы с точностью до секунды. Нивелиры больше всего подходят для оценочных измерений, или, например, для проведения разбивки в ходе строительства частного дома или дачи.

В свою очередь, закрепив зрительную трубу теодолита в строго горизонтальном положении, вы можете с его помощью производить нивелирование по нивелирной рейке. Однако при этом достигается только техническая точность, соответствующая точности теодолита при измерении вертикальных углов.

24

Что такое нивелир — виды нивелиров, устройство и принцип работы

Что такое нивелир — виды нивелиров

Содержание статьи:

Нивелир — это измерительный инструмент, предназначенный для определения разности высот, между двумя расположенными точками. Нивелир получил широчайшее применение в геодезии и строительстве, там, где нужна особая точность, при построении вертикальных и горизонтальных плоскостей.

В геодезии нивелир используется для измерения неровностей, углублений и наклонов ландшафта. Состоит он из зрительной трубы вращающейся вокруг оси в горизонтальной плоскости, опоры и компенсатора, который устраняет отклонение визира от оси горизонта.

Что такое нивелир

Нивелир стал просто незаменимым измерительным инструментом на сегодняшнее время, и к тому же, универсальным в своём роде. Создавался он изначально для геодезистов, но в итоге получил широчайшее применение в строительстве и даже в военных целях.

С помощью нивелира, можно легко определить величину отклонения точки от условной плоскости. А поскольку на сегодняшнее время существуют различные виды нивелиров, то и функциональные возможности каждого из них существенно отличаются. Неизменными остаются лишь основные части нивелира — это ригельная труба и компенсатор наклона.

Виды нивелиров

На сегодняшнее время в продаже можно найти такие виды нивелиров:

Тригонометрические нивелиры — данный вид нивелиров имеет ещё одно название — теодолит. О том, что такое теодолит уже рассказывалось ранее в строительном журнале samastroyka.ru. Это геодезический прибор, использующий в своей работе наклонный луч относительно контрольной точки.

Геометрические нивелиры — работа которых основывается на излучении визирующего луча и измерении разницы положения двух точек.

Оптико-механические нивелиры — при работе с ними используются оптические трубы и градуированные рейки.

Гидростатические нивелиры — работающие по принципу уровня воды в сообщающихся сосудах.

Лазерные и цифровые нивелиры — при работе этих измерительных инструментов используется лазерный луч.

Как видно, бывают различные виды нивелиров, простые и сложные в работе, отличающиеся друг от друга своей функциональностью и возможностями. Поэтому, перед тем как пользоваться нивелиром следует досконально изучить информацию, касающуюся этого вопроса.

Для чего нужен нивелир

Как было сказано выше, различные виды нивелиров получили широчайшее применение, как при выполнении геодезических работ, так и в строительстве. Работа с лазерными и цифровыми нивелирами проста, поэтому даже неподготовленный человек, без труда справится с ней.

Так для чего нужен нивелир? С помощью нивелира, чаще всего:

1. Выполняют разметку стройплощадки под основание будущего строения;
2. Размечают тротуары, площадки и садовые дорожки;
3. Делают разбивку парка, сада, ограждений и т. д.;
4. Осуществляют землеустроительные работы.

При отделке и выполнении ремонта, нивелир применяется, чтобы:

1. Разметить места прокладки всевозможных коммуникаций;
2. Ровно установить двери и окна;
3. Выполнить разметку потолков и плинтусов;
4. Произвести контроль за ровностью монтажа полов, установки внутренних перегородок и многого другого.

Это далеко не полный перечень тех работ, где используется оптический нивелир. Без сомнения, данный измерительный инструмент очень удобен в работе, он имеет огромную важность при выполнении практически любой строительной работы.

Оценить статью и поделиться ссылкой:

Принцип работы нивелира

Подробности

Подробности

Опубликовано 29.07.2013 07:30

Просмотров: 5641

Нивелиром называется геодезический прибор, определяющий высоту нескольких точек от установленного нулевого уровня. Классификация нивелиров осуществляется на 3 типа: оптические, цифровые и лазерные. Все их различает не только конструкция, но и принцип работы. Нивелиры находят широкое применение при строительных работах, монтаже каркасных конструкций, корректировании таких элементов, как пол и фундаменты, сооружении дренажных систем, разметке земельных участков, ремонтных работах в помещениях и др.

Конструкция оптического нивелира является наиболее простой – он состоит из цилиндрического уровня и зрительной трубы, оснащенной визирной осью. Такая конструкция определяет и его принцип работы нивелира. Он измеряет расстояние (http://www.nivelir.biz) с помощью нитяного дальномера, состоящего из трех нитей, и рейки с делениями. Для этого между дальномерными линиями подсчитывается количество делений. Для корректного проведения измерений, оптические нивелиры требуют правильной установки – подъемные винты прибора, после установки его на штатив, должны обеспечивать плавность хода, а пузырек уровня должен находиться в одном положении, даже при повороте трубы.

Рейки для измерений могут быть одно- и двухсторонними. Расстояние между их делениями равно 10 мм. Для удобства считывания результатов, объединяются группы по 5 делений.

Практически аналогичную с оптическими нивелирами конструкцию имеют и цифровые нивелиры. Большую схожесть имеет и их принцип работы нивелира. Приборы цифрового типа (электронные) также используют при измерениях рейку с делениями, однако показания с нее снимаются автоматически и обрабатываются процессором, после чего выводятся на экран прибора. Управление работой цифрового нивелира осуществляется с клавиатуры. Благодаря такой системе удалось значительно повысить точность измерений, снизить трудоемкость этого процесса и исключить ошибки оператора.

Совсем другую конструкцию имеют лазерные нивелиры, поэтому существенно отличается и их принцип работы. Нивелиры этого типа имеют в корпусе встроенный маятник. Выравнивание выполняется расположением под маятником нескольких магнитов. Создаваемое ими магнитное поле и удерживает маятник от раскачивания. Для генерации лазерных лучей (вертикального, горизонтального и диагонального) используются 3 полупроводниковых лазера. После фокусировки лучи проецируются на поверхность в требуемой точке.

Читайте также

Добавить комментарий

Принцип работы поплавковых датчиков уровня ~ Изучение контрольно-измерительной техники

Датчики уровня буйка используют принцип Архимеда для определения уровня жидкости путем непрерывного измерения веса стержня буйка, погруженного в технологическую жидкость. Вытеснитель имеет цилиндрическую форму с постоянной площадью поперечного сечения и может быть выполнен длинным или коротким по мере необходимости. Стандартные высоты колеблются от 14 дюймов до 120 дюймов. По мере увеличения уровня жидкости стержень буйка испытывает большую выталкивающую силу, что делает его более легким для измерительного прибора, который интерпретирует потерю веса как повышение уровня и передает пропорциональный выходной сигнал.По мере снижения уровня жидкости выталкивающая сила на стержне буйка уменьшается с соответствующим увеличением веса, что интерпретируется датчиком уровня как уменьшение уровня, который затем выдает соответствующий выходной сигнал.

Хотя основная теория работы была изложена выше, в практическом поплавковом датчике уровня конструкция спроектирована для достижения желаемой цели измерения с помощью сложной электронной схемы. В этих типах буйковых датчиков уровня буйковый уровнемер прикреплен к пружине, которая ограничивает его движение для каждого приращения плавучести (т.е.е. изменение уровня). Датчик, включающий линейно-регулируемый дифференциальный трансформатор (LVDT), используется для отслеживания подъема и опускания стержня буйка при изменении уровня жидкости. Затем используется сложная электроника для преобразования сигнала напряжения от LDVT в выходной сигнал 4-20 мА.

Принцип Архимеда, применяемый к буйку
Согласно принципу Архимеда, выталкивающая сила, действующая на погруженный объект, всегда равна массе объема жидкости, вытесняемой этим объектом.2Lg (ρ — У) = Vg (ρ — У) $
Как видно выше, вес нетто, измеренный LVDT, пропорционален разнице в плотности стержня буйка ( ρ ) и плотности технологической жидкости ( × )
Следовательно, стержень буйка должен иметь более высокий удельный вес, чем у измеряемого уровня жидкости, и должен быть откалиброван для удельного веса жидкости. Типичный диапазон удельного веса жидкостей, в которых применяется буйковый датчик уровня, находится в диапазоне 0.2L ρ g $
LVDT регистрирует сигнал напряжения на минимальном уровне емкости и выдает соответствующий сигнал. Длина буйка определяется указанным рабочим диапазоном (диапазоном), удельным весом, давлением и температурой технологической жидкости. Диаметр и вес рассчитываются на заводе-изготовителе для обеспечения правильной работы и обеспечения точного выходного сигнала 4-20 мА.

Области применения
Буйковый датчик уровня используется в устройствах измерения уровня, таких как выталкивающие емкости, емкости для конденсата, сепараторы, расширительные емкости, емкости для хранения и приемные емкости.

Ультразвуковые датчики уровня

— Принцип работы ~ Изучение контрольно-измерительной техники

Ультразвуковые датчики уровня измеряют уровень, измеряя расстояние от преобразователя (обычно расположенного в верхней части емкости) до поверхности технологического материала, расположенной ниже внутри емкости или резервуара. Время прохождения звуковой волны назад и вперед по поверхности обрабатываемого материала используется для расчета этого расстояния и интерпретируется электроникой передатчика как уровень технологического процесса.

Электронный модуль передатчика содержит все схемы питания, вычислений и обработки сигналов, а также ультразвуковой преобразователь. Преобразователь состоит из одного или нескольких пьезоэлектрических кристаллов для передачи и приема звуковых волн. Когда к пьезоэлектрическим кристаллам прикладывается электрическая энергия, они движутся, создавая звуковой сигнал. Когда звуковой сигнал отражается обратно, движение отраженной звуковой волны генерирует электрический сигнал; это определяется как возвратный импульс.Время прохождения, которое измеряется как время между переданным и возвратным сигналами, затем используется для определения уровня судна. Базовая конструкция ультразвукового уровнемера показана ниже:

Ультразвуковые датчики уровня предназначены для вывода сигнала, соответствующего либо заполнению — заполненности емкости, либо незаполненному объему — количеству пустого пространства, оставшегося наверху емкости.
Большинство ультразвуковых уровнемеров предназначены для измерения незаполненного объема.В этом режиме измерения время прохождения звуковой волны пропорционально количеству пустого пространства между поверхностью жидкости и верхом сосуда.
На диаграмме выше
Высота резервуара (H) = Незаполненный объем (U) + Заполнение (F)
Следовательно, Незаполненный объем, U = H — F или
Наполнение, F = H — U
Для ультразвукового уровнемера, сконфигурированного для измерения незаполненного объема, он может легко измерить заполнение, просто вычтя незаполненный объем из высоты резервуара, который должен быть запрограммирован в устройстве, чтобы иметь возможность измерить заполнение.
Наполнение также можно измерить непосредственно с помощью ультразвукового преобразователя, если он установлен на дне сосуда. В этом случае время прохождения звуковой волны к поверхности обрабатываемого материала и от нее затем используется для вывода о заполнении или незаполненном объеме.

Преимущества ультразвуковых датчиков уровня

• Без контакта с продуктом
• Подходит для широкого спектра жидкостей и сыпучих продуктов, таких как порошки и зерна
• Надежная работа в сложных условиях эксплуатации
• Без движущихся частей
• Измерение без физического контакта
• Точность 0.25% с температурной компенсацией и самокалибровкой

Недостатки ультразвуковых датчиков уровня

• Изделие должно хорошо отражать и не поглощать звук
• Продукт должен иметь хорошо различимый слой измерения и не затеняться пеной или пузырями.
• Не подходит для более высокого давления или вакуума
• Температура ограничена до 170 градусов Цельсия

Вы можете обратиться к «Измерению уровня», чтобы узнать больше о других технологиях, используемых при измерении уровня.

типов измерения уровня | Типы датчиков уровня

Два метода измерения уровня;

1. Прямой или механический метод и
2. Косвенные или логические методы.

1. Механический или прямой метод

Прямое измерение уровня просто, почти прямолинейно и экономично; он использует прямое измерение расстояния (обычно высоты) от базовой линии и используется в основном для местной индикации. Его нелегко адаптировать к методам передачи сигналов для дистанционной индикации или управления.

а. Погружные палочки и проводники

Гибкие тросы с концевыми грузами, называемые цепями или свинцовыми тросами, веками использовались мореплавателями для измерения глубины воды под своими кораблями. Стальная лента с пухлым грузом, похожим на боб, и удобно хранящаяся на катушке, до сих пор широко используется для измерения уровня в бункерах мазута и резервуарах для хранения нефти. (см. рисунки ниже)

Хотя эти методы кажутся грубыми, их точность составляет около 0.1% с диапазонами примерно до 20 футов.

Хотя метод измерения уровня с помощью щупа и выводной линии не имеет себе равных по точности, надежности и надежности, у этого метода есть недостатки.

Во-первых, это требует выполнения действия, которое заставляет оператора прервать свои обязанности для выполнения этого измерения. Не может быть непрерывного представления измерения процесса.

Еще одним ограничением этого принципа измерения является невозможность успешного и удобного измерения значений уровня в сосудах под давлением.Эти недостатки ограничивают эффективность этих средств визуального измерения уровня.

г. Смотровое стекло

Другой простой метод называется смотровым окошком (или стеклом уровня). Это довольно просто в использовании; уровень в стакане стремится к тому же положению, что и уровень в резервуарах. Он обеспечивает непрерывную визуальную индикацию уровня жидкости в технологическом сосуде или небольшом резервуаре и более удобен, чем щуп для измерения уровня, стержень для измерения уровня и ручные измерительные ленты.

Смотровое стекло A больше подходит для измерения открытого резервуара.Металлический шарик, используемый в трубке для предотвращения вытекания жидкости из манометра. Трубчатое стекло такого типа доступно длиной до 70 дюймов и для давления до 600 фунтов на квадратный дюйм. Сейчас он используется редко.

Смотровое стекло B закрытого резервуара, иногда называемое «отражающим стеклом», используется во многих процессах под давлением и атмосферным давлением. Наибольшее применение находят в емкостях под давлением, таких как барабаны котлов, испарители, конденсаторы, кубы, резервуары, дистилляционные колонны и другие подобные приложения.Длина рефлекторных стеклянных манометров колеблется от нескольких дюймов до восьми футов, но, как и манометры трубчатого типа, их можно измерять вместе, чтобы обеспечить практически любую длину измерения уровня.

Простота и надежность измерения уровня манометрического типа обуславливает возможность использования таких устройств для локальной индикации. Когда датчики уровня выходят из строя или должны быть выведены из строя для обслуживания, или во время отключения электроэнергии, этот метод позволяет измерять и контролировать процесс вручную.

Однако стеклянные элементы могут загрязняться и ломаться, что создает угрозу безопасности, особенно при работе с горячими, едкими или легковоспламеняющимися жидкостями.

г. Цепной или поплавковый манометр

Рассмотренные ранее визуальные средства измерения уровня по простоте и надежности могут сравниться с приборами поплавкового типа. Доступны многие формы инструментов поплавкового типа, но в каждой из них используется принцип плавучего элемента, который плавает на поверхности жидкости и меняет положение при изменении уровня жидкости.

Для определения уровня из поплавкового положения использовалось множество методов, наиболее распространенными из которых являются поплавок и расположение троса.Принцип действия поплавка и троса показан на следующей диаграмме;

Поплавок соединен со шкивом цепью или гибким тросом, а вращающийся элемент шкива, в свою очередь, соединен с показывающим устройством с измерительной шкалой. Как видно, при движении поплавка вверх противовес удерживает трос натянутым, а индикатор перемещается по круговой шкале.

B. Выводные или косвенные методы

Косвенные или предполагаемые методы измерения уровня зависят от материала, имеющего физические свойства, которые можно измерить и связать с уровнем.Для этой цели были использованы многие физические и электрические свойства, которые хорошо подходят для создания пропорциональных выходных сигналов для дистанционной передачи. В этом методе измерения используются даже самые современные технологии.

В эти методы входят:

A. Плавучесть: —

сила, создаваемая погруженным телом, равная весу вытесняемой им жидкости.

B. Гидростатический напор: —

сила или вес, создаваемый высотой жидкости.

C. Гидролокатор или ультразвуковой: —

измеряемых материалов отражают или оказывают заметное влияние на высокочастотные звуковые сигналы, генерируемые в соответствующих местах рядом с измеряемым материалом.

D. Микроволновая печь: —

похож на ультразвуковой, но использует микроволновую печь вместо ультразвукового луча.

E. Проводимость: —

в желаемых точках определения уровня измеряемый материал проводит (или перестает проводить) электричество между двумя фиксированными точками зонда или между зондом и стенкой сосуда.

F. Емкость: —

измеряемый материал служит переменным диэлектриком между двумя обкладками фиксированного конденсатора. На самом деле, есть два вещества, которые образуют диэлектрик — материал, измерение которого требуется, и паровое пространство над ним.

Общее значение диэлектрической проницаемости изменяется по мере увеличения количества одного материала при уменьшении количества другого.

г. Излучение: —

измеряемый материал поглощает излучаемую энергию. Как и в емкостном методе, паровое пространство над измеряемым материалом также имеет характеристики поглощения, но разница в поглощении между ними достаточно велика, чтобы измерение можно было довольно точно связать с измеряемым материалом.

H. Вес:: —

сила, обусловленная весом, может быть очень тесно связана с уровнем, когда ее плотность постоянна. Однако компоненты с переменной концентрацией или колебаниями температуры представляют трудности.

I. Сопротивление: —

Давление измеряемого материала сжимает два узко разделенных проводника вместе, уменьшая общее сопротивление цепи на величину, пропорциональную уровню.

J. Micro-Impulse: —

«время пролета», электрические импульсы запускаются и возвращаются обратно с частотой, прямо пропорциональной уровню жидкости.

Статья Источник: Асииддин Н.

Объяснение принципа работы магнитного индикатора уровня

Принцип работы магнитного индикатора уровня широко используется в измерительных приборах уровня. Взаимодействие между поплавковыми магнитами внутри камеры и магнитными флажками вне камеры обеспечивает практически не требующую обслуживания непрерывную информацию об уровне. Этот тип индикатора уровня не требует питания, что делает его идеальным для различных приложений в различных отраслях промышленности.

Принцип работы магнитного индикатора уровня основан на воздействии одного магнита на соседние магниты. Механика проста, но очень эффективна, дает надежную и повторяемую информацию об уровне для непрерывного мониторинга и регистрации уровней жидкости.

Каков принцип работы магнитного индикатора уровня?

Принцип работы магнитного указателя уровня

Принцип работы магнитного указателя уровня заключается в том, что измерительный прибор использует ту же жидкость — и, следовательно, тот же уровень — что и резервуар.Индикатор уровня прикреплен к резервуару и соединяется непосредственно с измеряемой жидкостью. Внутри камеры находится поплавок с магнитным узлом внутри. Этот поплавок опирается на поверхность жидкости. Когда уровень жидкости поднимается или опускается, поплавок тоже. Когда поплавок движется вверх или вниз, магнитный узел вращает серию двухцветных магнитных флажков или створок, изменяя цвет визуальных индикаторов, установленных рядом с камерой, с одного цвета на другой.

Поскольку принцип работы магнитного индикатора уровня основан на взаимодействии между магнитами, эти приборы для измерения уровня не нуждаются в источнике питания.Кроме того, они практически не требуют обслуживания. Дополнительное преимущество: магнитная сила индикатора может влиять на дополнительные переключатели или передатчики, установленные вне камеры. Цветные флажки легко увидеть даже на расстоянии, и они соединены со шкалой для точных показаний. Как и для приборов любого уровня, размер и материал поплавка выбираются в зависимости от среды, температуры, давления и плотности рабочей среды.

Высокопроизводительные магнитные указатели уровня WIKA

Компания WIKA имеет более чем 60-летний опыт работы в этой области, поскольку наша дочерняя компания KSR-Kueblero получила один из первых патентов на магнитный указатель уровня.WIKA производит серию WMI, полную линейку высококачественных магнитных указателей уровня, которые обеспечивают годы точной информации об уровне. Поплавок в каждом MLI предназначен для каждого приложения. Материалы поплавкового магнита тщательно выбираются, чтобы минимизировать размер поплавка и камеры и обеспечить наилучшее соединение для конкретного материала и толщины стенки трубы. Байпасные камеры могут быть изготовлены из нескольких различных типов нержавеющей стали и сплавов (Hastelloy ^® , Inconel ^® и т. Д.) и другие материалы (тефлон ™, ПВХ и т. д.) в зависимости от среды и температуры процесса.

Магнитные указатели уровня модели WMI легко адаптируются. Они работают от −320 ° F до 1000 ° F (от −195 ° C до 537 ° C), от полного вакуума до 5000 фунтов на кв. Дюйм (344 бар) и для удельного веса всего 0,35. Флажки индикаторов могут быть красно-белыми, желто-черными или флуоресцентными. Шкалы могут быть указаны в британских единицах измерения (футы / дюймы), метрических единицах (мм / см / м) или процентах или даже настроены в соответствии с вашими конкретными требованиями.Вы также можете выбрать из нескольких технологических соединений, размеров соединений, вентиляционных и дренажных отверстий. Другие полезные варианты включают высокотемпературную изоляцию и криогенную изоляцию.

Магнитные указатели уровня WMI подходят для большинства промышленных и коммерческих применений в:

• Нефтеперерабатывающая и химическая промышленность
• Энергетика и энергетика компрессоры
• Целлюлозно-бумажная промышленность
• Продукты питания и напитки
• Газовые заводы
• Фармацевтическая промышленность

Прибор уровня, основанный на принципе работы магнитного индикатора уровня, может обеспечить необходимую точность и надежность.WIKA может помочь вам найти лучший вариант для вашего приложения.

Реле уровня: что это такое, как работает и какие основные типы?

Реле уровня может быть электронным или механическим (также называемым поплавковым выключателем), но он служит только одной цели — предупреждать нас, если обнаруживает присутствие продукта. Это помогает предпринять действия на основании этого предупреждения.

Как работает реле уровня?

В приложении уровней мы можем управлять процессом по-разному.В непрерывном приложении есть передатчик, отправляющий онлайн-информацию в систему управления. В простом процессе мы могли бы использовать переключатель уровня, чтобы предпринять действия, если у нас есть 50 или 100 процентов уровня.

Реле уровня сигнализирует системе, находится ли уровень измеряемого вещества в пределах ожидаемых параметров или нет. В противном случае система откроет клапан, запустит насос или предпримет другие действия для изменения уровня.

Защита оборудования путем объединения реле уровня и датчика уровня

Мы можем использовать реле уровня как дополнительный уровень защиты для чувствительного оборудования.Если датчик уровня, который мы используем в качестве первой линии измерения, выйдет из строя, и продукт выйдет за пределы своего надлежащего уровня, то реле уровня предупредит систему.

Незапланированные проблемы могут возникнуть на любом из ваших полевых устройств или, что еще хуже, устройство может неправильно измерять и привести к переполнению вашего резервуара. У вас должен быть план B, чтобы избежать переполнения или любой другой возможной проблемы, и переключатели уровня превосходно подходят для такого рода приложений. Фактически, он чаще всего используется для защиты другого оборудования.

Пока датчик уровня работает без проблем, реле уровня будет готово взять на себя управление ситуацией, избегая аварии или потери сырья. Кроме того, он добавляет еще один контроль включения / выключения. Реле уровня может быть дешевым и простым решением для вашего приложения.

Типы реле уровня

Вибровыключатель или вибровилка

Вибрирующая вилка работает по принципу камертона. У нас есть два зубца, которые вибрируют с собственной частотой.Когда продукт покрывает зубцы, частота падает. Затем устройство отправляет предупреждение об этом изменении.

Датчик уровня емкости

В емкостном реле уровня используется тот же принцип, что и в устройствах непрерывного измерения уровня. Стенки зонда и резервуара действуют как пластины конденсатора, а продукт как диэлектрик. Если уровень достигает датчика, то емкость изменяется, и датчик отправляет свой сигнал.

Поплавковый выключатель

Поплавковый выключатель или поплавковый датчик уровня — это механический датчик уровня жидкостей, работающий с плавучестью.Вы можете найти один из них в унитазе! Когда ваш продукт достигает поплавка, датчик предупреждает систему о прекращении потока.

Применение реле уровня

Выбор подходящего реле уровня для конкретного применения может быть затруднительным. Необходимо учитывать такие факторы, как нарост или пена, текстура гранулированных или порошкообразных продуктов, окружающая среда, потребности в установке и многое другое. Итак, давайте посмотрим, какой переключатель уровня может вам подойти!

Датчик предельного уровня

Реле предельного уровня чрезвычайно универсальны.Во всех отраслях промышленности для защиты резервуаров и сосудов используются переключатели уровня: от продуктов питания до энергии, химикатов и т. Д. Реле уровня также может определять наличие или отсутствие продукта в трубопроводах.

Чтобы узнать больше о датчиках предельного уровня, вы можете прочитать нашу статью о датчиках предельного уровня и их типах

Забегая вперед, какой тип измерения угла наклона является наиболее надежным? Имеет ли значение, масло у нас или цемент?

Измерение уровня жидкости

Для большинства жидких продуктов мы можем использовать вибрационный, емкостной или токопроводящий переключатель.Но нам понадобится больше параметров, таких как тип жидкости, плотность, вязкость и проводимость.

Вода, жидкость с проводимостью более 50 000 микросименс на сантиметр, может использовать любой из трех переключателей, упомянутых выше. Для масла вибрационный переключатель становится первым выбором, потому что масло блокирует больше вибраций. Однако и здесь мы можем использовать токопроводящий переключатель.

Мед, очень вязкая жидкость, имеет тенденцию накапливаться на датчиках, поэтому емкостные и токопроводящие переключатели работают лучше всего в ней.Эти переключатели обладают функцией самоочистки, поэтому они хорошо подходят для других продуктов, которые накапливаются.

Измерение твердого уровня

Для сыпучих материалов, сыпучих материалов или порошкообразных продуктов у вас есть выбор, например, вибронные, емкостные и лопастные переключатели.

Цемент, пшеничная мука, мелкий порошок представляют собой твердый порошок текстурированной формы с плотностью менее 3 г / см3. И мы можем использовать вибронный, емкостной или лопастной переключатель, как упоминалось выше.

Солифант Т FTM21 Вибрационный датчик предельного уровня для сыпучих продуктов

Хотите узнать больше о видах бесконтактного измерения уровня?

Заключение

Переключатели вибрации хорошо работают во многих приложениях, потому что они не зависят от физических изменений.Емкостные переключатели отлично работают с небольшими резервуарами, процессами с большими отложениями, высокотемпературными продуктами, а также санитарными требованиями и требованиями CIP.

Найдите и купите переключатель уровня, подходящий для вашего применения, в нашем интернет-магазине

Если вы хотите узнать больше о переключателях уровня, вы можете связаться с нашими инженерами , и мы будем рады помочь.

Принцип датчика уровня воды. Датчик уровня воды — это своего рода датчик… | by Thyler Tao

Датчик уровня воды — это своего рода датчик, который может определять уровень воды.Он в основном используется в медицинской, пищевой и химической промышленности для контроля уровня воды и определения уровня воды. Существует множество видов датчиков уровня воды, в том числе однофланцевый гидростатический / двухфланцевый датчик перепада давления воды, датчик уровня воды с плавающим шаром, магнитный датчик уровня воды, датчик уровня воды на входе, электрический датчик уровня воды с внутренним плавающим шаром, уровень воды с электрическим буйком. датчик, емкостной датчик уровня воды, магнитострикционный датчик уровня воды, серво датчик уровня воды, ультразвуковой датчик уровня воды, радарный датчик уровня воды и т. д.Датчики и т. Д. Принципы работы разных датчиков уровня воды различаются, и их применение разное.

В этом документе кратко представлены принципы работы этих датчиков уровня воды. Датчик уровня воды буйкового типа предназначен для замены магнитного буйка на буй. Датчик уровня воды разработан по принципу плавучести Архимеда. Датчик уровня воды буйкового типа используется для измерения уровня воды, границы или плотности жидкости с помощью технологии измерения деформации крошечной металлической пленки.Он может управляться кнопками на месте для выполнения стандартных операций настройки. Датчик уровня воды с плавающим шариком состоит из магнитного поплавкового шара, измерительного канала, сигнального блока, электронного блока, распределительной коробки и установочных деталей. Как правило, доля магнитного поплавкового шара составляет менее 0,5. Он может плавать над поверхностью жидкости и перемещаться вверх и вниз по измерительному каналу. В воздуховоде есть измерительные элементы. Он может преобразовывать измеренный сигнал уровня воды в сигнал сопротивления, пропорциональный изменению уровня воды под действием внешнего магнитного поля и электроники.Единица преобразуется в выходной сигнал. Поскольку поплавковый выключатель является самым простым и самым старым методом обнаружения, он имеет недостаток в виде неточного определения уровня воды, и поплавок легко застревает.

Гидростатический датчик уровня воды работает по принципу измерения гидростатического давления. Обычно он использует кремниевый датчик давления для преобразования измеренного давления в электрический сигнал, который усиливается и компенсируется схемой усилителя. Наконец, он выводится в токовом режиме 4–20 мА или 0–10 мА.

Ультразвуковой датчик уровня воды генерируется за счет вибрации пластины преобразователя при возбуждении напряжением. Когда ультразвуковая волна касается жидкости, она вызывает значительное отражение и формирует эхо. Следовательно, ультразвуковая волна используется как средство обнаружения для создания и приема ультразвуковой волны. Это принцип работы ультразвукового датчика уровня воды. Характеристики ультразвукового датчика уровня воды: высокая частота, короткая длина волны, небольшое явление дифракции, особенно хорошее направление, и он может быть направлен как луч. Фотоэлектрический датчик уровня жидкости — это новый тип устройства измерения и контроля уровня жидкости в точке контакта, основанный на принципе отражения и преломления света на границе раздела двух различных сред. Фотоэлектрический датчик уровня воды имеет множество преимуществ, таких как простая конструкция, высокая точность позиционирования, отсутствие механических частей, отсутствие отладки, высокая чувствительность, коррозионная стойкость, низкое энергопотребление, малый размер и т. Д. Он также обладает характеристиками высокой термостойкости, высокой устойчивость к давлению, высокая коррозионная стойкость, стабильные химические свойства и незначительное воздействие на измеряемую среду.

Фотоэлектрический датчик уровня воды имеет широкий спектр применения, высокую точность обнаружения, длительный срок службы и высокую стабильность, поэтому он подходит для многих аспектов. Далее остановимся на фотоэлектрическом датчике уровня жидкости. Фотоэлектрический датчик уровня воды — это новый тип устройства измерения и контроля уровня воды в точке контакта, основанный на принципе отражения и преломления света на границе раздела двух различных сред. Он имеет множество преимуществ, таких как простая конструкция, высокая точность позиционирования, отсутствие механических частей, отсутствие отладки, высокая чувствительность и коррозионная стойкость, меньшее энергопотребление, небольшие размеры и т. Д., Которые постепенно признаются рынком.Поскольку выходной сигнал уровня воды связан только с тем, контактирует ли фотоэлектрический зонд с уровнем жидкости или нет, и не имеет ничего общего с другими характеристиками среды, такими как температура, давление, плотность, электричество и другие параметры, фотоэлектрический уровень воды Датчик имеет точное обнаружение, высокую точность повторения, быструю скорость отклика, очень точный контроль уровня жидкости и не требует настройки. Также его можно напрямую установить и использовать.

Поскольку фотоэлектрический датчик уровня воды зонд относительно компактен, его можно отдельно установить в узком пространстве для специальных резервуаров или контейнеров.Кроме того, на измерительном корпусе можно установить несколько фотоэлектрических датчиков для создания многоточечного датчика уровня воды.

Поскольку фотоэлектрический датчик уровня не имеет механических движущихся частей, фотоэлектрический датчик уровня отличается высокой надежностью, длительным сроком службы и не требует обслуживания. А поскольку для обнаружения используется принцип оптического отражения, на фотоэлектрический датчик уровня воды влияют накипь, примеси, коррозия жидкости и т. Д.

Описание принципов работы магнитного уровнемера

Они работают по принципу сообщающихся сосудов, что относится к отдельным контейнерам, которые соединяются через экструзионные выпускные отверстия, чтобы позволить текучим средам низкой или высокой плотности однородной или неоднородной консистенции течь. между сосудами.

Камера или вспомогательная колонка магнитного уровнемера снабжена поплавком, содержащим набор постоянных магнитов. Колебания жидкости в первичной камере приведут к соответствующим изменениям в магнитном датчике уровня. Магнитный поплавок поднимается и опускается на поверхность жидкости, регистрируя эти изменения на внешнем измерительном индикаторе. Этот индикатор обычно создается с использованием намагниченного челнока, который движется вместе с внутренними магнитами.

Этот метод является преимуществом, поскольку он не требует ограничительных механических направляющих рельсов и вместо этого полагается на ограниченное боковое движение поплавка в стойке магнитного уровнемера. Он также подходит для смесей флюидов различной плотности, с различными конструкциями поплавков и материалами, подходящими для удельного веса множества измеряемых флюидов, включая кислоты, бутан, масла, воду и границы раздела гетерогенных флюидов.

Магнитные уровнемеры становятся все более предпочтительными по сравнению с альтернативными системами измерения уровня из-за их улучшенных термодинамических сопротивлений по сравнению с такими приборами, как смотровые указатели.Они могут выдерживать высокие технологические температуры и оптимизированы для приложений с высоким давлением. Уникальные технологические требования также могут быть удовлетворены с помощью изготовленных на заказ магнитных уровнемеров с увеличенными колоннами и поплавками с улучшенными плавучими характеристиками.

Магнитные уровнемеры от ABB

Компания ABB предлагает ряд известных магнитных уровнемеров для некоторых из наиболее требовательных отраслей обрабатывающей промышленности. Наши приборы для измерения уровня жидкостей были установлены в более чем 200 000 установок по всему миру с практически необслуживаемыми требованиями для определения общего и межфазного уровня в нефтегазовой, нефтехимической, энергетической отраслях и т. Д.К этим магнитным указателям уровня относятся:

• Магнитный уровнемер KM26: компонент с высокой видимостью, не требующий установки, с экструдированными выпускными патрубками и камерой, изготовленной из различных немагнитных металлов;
• ABB MagWave: моноблочная двухкамерная система для резервного измерения уровня с точностью волноводных радарных передатчиков при давлении до 207 бар;

Наши магнитные уровнемеры могут быть изготовлены из различных материалов, включая пластмассы Kynar и металлические сплавы, такие как Hastelloy C-276, титан, инколой и монель.Их можно настроить в соответствии с уникальными требованиями приложения с учетом чрезвычайно агрессивных сред и высоких уровней окружающей или технологической влажности. Конструкции камер на заказ были разработаны с магниторезательной способностью для обеспечения высокоточных показаний уровня, подходящих для электронной связи 4-20 мА и дальнейшего взаимодействия с процессами.

Если вам нужна дополнительная информация о полном ассортименте наших магнитных уровнемеров и принадлежностей для измерения уровня, пожалуйста, найдите ниже контактное лицо в вашем регионе.

.

No related posts.
