Нивелир это прибор: что это такое и каким бывает такое устройство, классификация и принцип работы

что это такое и каким бывает такое устройство, классификация и принцип работы

Геодезисты и другие специалисты строительного дела часто для работы используют нивелиры. Что это такое и как работает? Так называется специальный прибор, который используется при проведении крупных масштабных измерений на открытой местности, при выполнении ремонтных работ или возведении сложных объектов.

• Определение и классификация
• Подробные характеристики
  • Описание оптико-механических устройств
  • Лазерные приборы, их применение и виды
  • Проекционные приборы
  • Нивелиры ротационного типа
  • Цифровые нивелиры

Определение и классификация

Нивелир — это измерительный прибор, с помощью которого вычисляется разница в уровнях расположения точек в пространстве по отношению к условно заданной поверхности. Их часто применяют топографы или геодезисты при исследовании рельефа, а также строители, когда нужно при возведении или ремонте объектов строго соблюдать определенные параметры.

Данные приборы нужны везде, где нужно идеально выровнять поверхность по вертикали или горизонтали или же придать определенному предмету или строению тот или иной уровень уклона.

Они классифицируются по двум признакам: принципам своей работы и точности измерения.

По точности снятия параметров существует три группы приборов:

• высокоточные — допускается квадратичная ошибка при измерениях на квадратный метр двойного хода в размере 0,2−0,5 мм;
• точные — допустимая квадратичная ошибка составляет 0,5−1 мм на квадратный метр двойного хода соответственно;
• технические — показатель ошибки составляет 2−10 мм соответственно.

Чтобы выполнить элементарную разметку местности и определить перепады рельефа, а также его привязку к нужным точкам, можно использовать простые приборы технического типа. А вот более точные устройства потребуются для определения параметров на всех этапах строительных работ.

Что касается классификации нивелиров по принципу работы, то они бывают такими:

• Геометрические. Такие устройства излучают визирующий луч и приводят его в горизонтальное положение. С их помощью устанавливается разница в положении точек на той или иной местности. Данные точки нужно отмечать с помощью специальных реек. Геометрическое нивелирование бывает простым или сложным. В первом случае оно проводится из одной точки, во втором — из нескольких, которые поступательно меняются;
• Тригонометрические. По-другому их еще называют теодолитами, и используются они для установления между отметками превышений посредством наклонного луча. Между прибором и контрольной точкой измеряют угол наклона и расстояние, а потом, согласно формуле, определяется нужная величина. Это достаточно сложно, на больших расстояниях или пересеченных поверхностях результат может быть неточным;
• Гидростатические. Данные устройства состоят из двух сосудов с жидкостью, соединенных друг с другом. По уровню жидкости и определяется разница высот в различных точках. Полные сосуды соединяются друг с другом посредством рукава и шланга и ставятся в контрольных точках. Величина превышения одной точки над другой определяется по разнице между высотой столба жидкости в каждом из сосудов. Такой способ хоть и высокоточный, но ограничивается расстоянием длины шланга или рукава;
• Оптико-механические. С помощью таких устройств параметры точек определяются посредством светового луча и реек, размеченных специальным способом. Приборы имеют оптическую трубу для наблюдений, а также приспособление для выравнивания строго горизонтально. Но чтобы проводить с их помощью измерения, нужно обладать рядом специализированных навыков и знаний;
• Лазерные. Это высокоточные приборы, в которых посредством лазера на поверхность проецируется узконаправленный луч. Они очень просты в применении, с их помощью можно работать не только с точками, но еще и с плоскостями;
• Цифровые. Нивелиры оптического или лазерного типа, отображающие информацию в цифровом виде, способны ее запоминать, а в некоторых случаях даже частично анализировать. Эти устройства точные, ими можно управлять одному человеку, но они отличаются высокой стоимостью и чувствительностью к повреждениям механического типа.

Существуют и особые способы нивелирования, они проводятся с помощью таких приборов, как:

• радиолокаторы;
• барометры;
• эхолокаторы;
• стереоскопы и т. д.

Однако все эти методы почти не используются для бытовых нужд.

Подробные характеристики

Среди новичков и профессионалов больше всего популярны нивелиры оптического, лазерного или цифрового типа. Ниже они будут рассмотрены более подробно.

Описание оптико-механических устройств

До недавнего времени такие приборы считались наиболее используемыми во всех сферах, где они были нужны. Они отличаются доступной ценой, с их помощью измерения производятся с максимальной точностью, также они надежно показывают себя в применении независимо от условий.

Ключевой элемент подобного прибора — это зрительная труба с увеличением в 20−34 раза. Она стоит на трегере, высоту можно регулировать. Также на устройстве имеется цилиндрический уровень, предназначенный для горизонтального выравнивания, а еще элевационный винт — чтобы было легче ориентироваться в пространстве.

Перед началом работ нивелир нужно поставить на штатив, а затем строго выровнять горизонтально с помощью подъемных винтов. Определить данное положение можно посредством встроенного пузырькового уровня. Затем с помощью визира труба наводится на поставленную рейку, а потом вращением окулярного кольца настраивается на резкость.

Точная фиксация на рейку выполняется за счет наводящего и фокусировочного винтов, все показания будут сняты и записаны, после чего можно приступать ко второй точке.

Лазерные приборы, их применение и виды

Лазерные нивелиры в последнее время стали пользоваться большой популярностью и уверенно отодвигают старые оптические приборы на второй план. По сравнению с ними они обладают такими преимуществами, как:

• удобство и простота применения;
• компактный размер;
• универсальность.

С помощью современных лазерных устройств можно не только в традиционной форме точно выполнить измерения, но также одновременно по нескольким плоскостям выстроить идеально прямые линии. В основе работы данного устройства лежит поток света. Он фокусируется на местности как четкая линия или яркая точка с помощью системы линз. А свет излучается посредством специального светодиода, находящегося в пластиковом корпусе вместе с линзами. Корпус помогает защитить систему от ударов, повреждений и загрязнений, а еще в нем находится вмонтированный уровень, с помощью которого устройства выравниваются горизонтально.

Работать с такими приборами очень легко и просто. Лазер ставят на ровную поверхность или же штатив и выравнивают. С помощью направленного луча на поверхности отмечается точка или линия, которая нужна для работы. При геодезической работе на открытых участках лучи направляют на рейки, а данные фиксируются в журнале. Лазерные приборы больше предназначены для внутренних строительных или ремонтных работ, поскольку при ярком свете и на большом расстоянии луч может потерять яркость и будет плохо виден. Помимо этого, «рабочая» дальность, как правило, не превышает 30 метров.

В числе других недостатков лазерных приборов — высокая стоимость, а также зависимость от электропитания, без которого они долго не смогут проработать.

Лазерные нивелиры подразделяются на проекционные и ротационные.

Проекционные приборы

Такие устройства способны строить плоскость посредством призмы. Сектор построения составляет от 120 и в некоторых случаях до 180 градусов. Лазерный луч попадает на призму и рассеивается. Без специального детектора дальность построения равна 10−50 метрам, а точность — около 0,3 мм/м. Каждый метр дистанции от устройства до стены может создавать ошибку линии вверх-вниз на указанную величину.

Проекционные нивелиры, в свою очередь, бывают точечными, линейными или комбинированными. Точечные строят от 3 до 5 разнонаправленных точек, линейные способны проецировать линии как по вертикали, так и по горизонтали, а комбинированные могут рисовать как точки, так и линии.

Нивелиры ротационного типа

В этом случае плоскость строится за счет вращения лазерного луча. Вращение происходит с регулируемой частотой до 600 оборов в минуту, в итоге вокруг устройства появляется замкнутая линия. Для получения вертикальной плоскости его нужно повернуть на 90 градусов.

Данные нивелиры подходят для работы на больших расстояниях. И если проекционные устройства при наличии приемника излучения имеют дальность до 100 метров, то у ротационных данный показатель будет выше. С их помощью можно работать в больших помещениях или на улице, но и стоимость их, по сравнению с проекционными, выше.

А еще они работают не только в ротационном режиме. Отдельные модели могут в ограниченном секторе строить линии или проецировать точки. Работа облегчается благодаря наличию дистанционного направления, если вы находитесь на расстоянии от прибора.

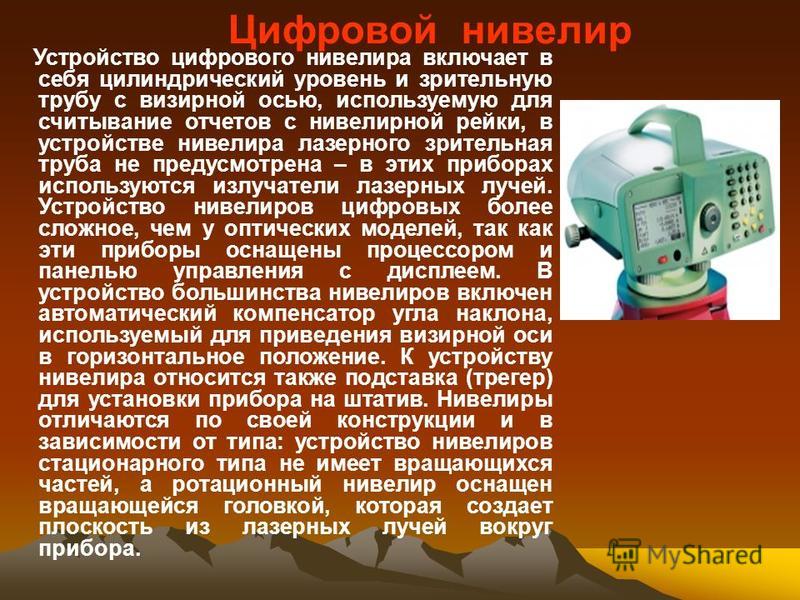

Цифровые нивелиры

Под цифровыми нивелирами понимают устройства оптического или лазерного типа, дополнительно оснащенные высокотехнологической электроникой. При получении сигнала они автоматически отражают требуемые показатели.

Сначала нивелир устанавливают в нужном месте и в правильном положении, затем он наводится на установленную штрих-кодовую рейку. Далее, снимается отчет путем нажатия кнопки. Все полученные сведения тут же отобразятся на мониторе, а некоторые модели позволяют на месте произвести требуемые для работы расчеты. Вся информация может сохраняться в памяти прибора и переноситься на другой носитель.

Такой вариант для работы идеален, но его стоимость слишком высока. Такие нивелиры применяются преимущественно на крупных и сложных объектах, в частности, при возведении дамб, мостов, тоннелей и т. д.

Выше вы узнали, что представляют собой нивелиры, и какими они бывают. Но прежде чем приступить к работе с данными устройствами, нужно тщательно ознакомиться с их инструкциями и строго соблюдать все приведенные там рекомендации. Помните, что точные данные можно получить лишь при правильном применении данного прибора.

Нивелир | это… Что такое Нивелир?

(от франц. niveler — выравнивать, niveau — уровень)

        геодезический инструмент (См. Геодезические инструменты) для измерения превышения точек земной поверхности — нивелирования (См. Нивелирование), а также для задания горизонтальных направлений при монтажных и т.п. работах. Наибольшее распространение имеют оптико-механические Н., снабженные зрительной трубой, при помощи которой производят отсчёт по рейке. Перед отсчётом визирную линию (См. Визирная линия)

зрительной трубы устанавливают горизонтально при помощи уровня; в Н. с самоустанавливающейся линией визирования это осуществляется автоматически.

         Главное требование, предъявляемое к Н. с уровнем, — обеспечение близкого к параллельному и достаточно стабильного по времени и при изменениях температуры взаимного положения визирной линии и оси уровня, достигаемого при выверке инструмента, которую приходится часто повторять. Главным образом для упрощения выверки были созданы весьма разнообразные и многочисленные типы Н., различающиеся родом соединения между собой трёх основных частей Н. — зрительной трубы, уровня и подставки. Так, уровень может быть скреплен с трубой, перекладываемой на подставке, или с этой подставкой и т.д. Однако оказались наиболее стабильными и получили наибольшее распространение так называемые глухие Н., в которых уровень и труба наглухо соединены с подставкой (

рис. 1). Для облегчения установки пузырька уровня в Нуль-пункт и повышения её точности глухие Н. часто снабжают элевационным винтом (рис.

2). Подставкой в этой схеме являются все детали, соединяющие зрительную трубу с горизонтальной осью. По точности Н. делятся на высокоточные, точные и технические, дающие на 1 км хода ошибки, не превышающие, соответственно, 0,5—1,0 мм, 4—8 мм и 15 мм.

         Изредка применяют гидростатические Н., в которых используется свойство сообщающихся сосудов. Многочисленные попытки создания так называемых нивелиров-автоматов, определяющих превышения интегрированием по пройдённому пути углов наклона движущейся по местности повозки (велосипеда, автомобиля и т.д.), пока (1974) не дали приемлемых результатов.

         Лит.:

ГОСТ 10528-69, Нивелиры; Гусев Н. А., Маркшейдерско-геодезические инструменты и приборы, 2 изд., М., 1968; Деймлих Ф., Геодезическое инструментоведение, М., 1970.

         Г. Г. Гордон.



        Рис. 2. Принципиальная схема глухого нивелира с элевационным винтом: 1 — зрительная труба; 2 — объектив; 3 — сетка нитей; 4 — окуляр; 5 — визирный луч; 6 — ось уровня; 7 — уровень; 8 — горизонтальная ось; 9 — элевационный винт; 10 — контрпружина элевационного винта; 11 — вертикальная ось; 12 — трегер с подъёмными винтами.
