Устройство и принцип работы насосной станции

Насосная станция — это оборудование, предназначенное для обеспечения водоснабжения и для повышения давления в трубопроводной системе.

Для того, чтобы не ошибиться в выборе оборудования этого типа хозяину необходимо знать принцип работы и устройство насосной станции.

Повысительная насосная станция для частного дома в этом случае является очень хорошим вариантом, ведь она позволяет осуществить автоматическую подкачку и подачу воды в любую необходимую Вам точку дома, а так же она способна обеспечить необходимое давление в водопроводе при любых условиях, даже при выключенном насосе.

Насосная станция для воды абсолютна автономна и не требует вмешательства и постоянного контроля. Для её работоспособности необходимо только подключение к электрической сети.

В этой статье будет рассмотрено устройство насосной станции и входящих в её комплектацию гидроаккумулятора и управляющих реле, а так же принцип работы оборудования.

Содержание

• Назначение и устройство насосной станции
• Принцип работы насосной станции
• Гидроаккумулятор насосной станции
• Реле давления насосной станции
• Насосная станция – основные характеристики

Насосная станция повышения давления предназначена для автоматизированного обеспечения водой частного дома или коттеджа. Она может подавать воду из любого источника, скважины, колодца или другого резервуара. Её основное достоинство – это постоянное давление в трубопроводе, что позволяет подключать и пользоваться любой техникой.

Каждая станция состоит из:

• поверхностного насоса;
• гидроаккумулятора;
• манометра;
• блок управления;
• арматуры.

Система насосной станции – это комплекс оборудования работающего сообща, основным узлом в котором является циркуляционный агрегат.

Насос.

В зависимости от того, какое назначение имеет каждая конкретная насосная станция, она комплектуется своим типом насоса.

Большинство насосных станций укомплектованы поверхностными центробежными насоса с эжектором или без него.

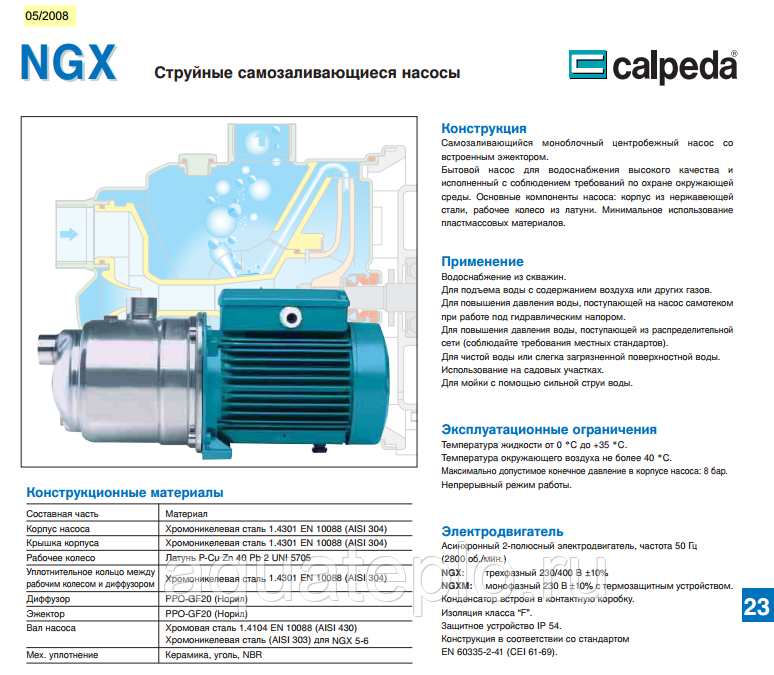

Эжектор в насосной станции для водоснабжения – это специальный конструктивный блок, который обеспечивает подъем воды из скважины или колодца. Принцип работы эжектора в насосной станции основан на создании внутри корпуса зоны разрежения (вакуума), куда всасывается вода.

Наличие эжектора обеспечивает подъем воды с небольшой глубины – до 10 метров.

Бытовые насосные станции обладают хорошим напором и высокой производительностью.

Мы собрали все типы насосных станций в отдельной статье.

Гидроаккумулятор.

Предназначен для поддержания необходимого давления в водопроводной системе дома. Современные станции обеспечивают давление до 2 бар, а этого вполне хватит для работы любой техники, например, стиральной или посудомоечной машины.

Манометр.

Этот измерительный прибор необходим для визуального контроля за текущим давлением в трубопроводной системе.

Блок управления.

В его задачу входит автоматический контроль давления в системе, а также включение скважинного насоса при низком давлении в гидроаккумуляторе и отключение при достижении заданного уровня давления. Регулировку заданных параметров системы выполняет реле давления.

Арматура.

В эту категорию входят все узлы, необходимые для подключения насосной станции к трубопроводной системе – вентили, краны и патрубки.

Все составляющие насосной станции Вы можете купить отдельно, но практичнее приобретать оборудование в сборе. Сборная конструкция продумана производителем до мелочей и проверена на стенде, поэтому Вам остается только подключить станцию к трубопроводу и электропитанию.

Принцип работы насосной станции

Работа насосной станции состоит в следующем:

• 1. скважинный насос закачивает воду в гидробак (гидроаккумулятор и создает необходимое давление в системе водоснабжения).
• 2. При открытии крана потребителя – например, крана в мойке (или душа, или подключения стиральной машины), включается поверхностный насос для обеспечения необходимого напора. При этом количество воды в системе уменьшается, а её давление падает.
• 3. Уровень воды в гидробаке падает до минимально допустимого значения, которое контролирует реле давления.
• 4. Как только давление в гидробаке достигает минимально допустимого значения, блок управления станции запускает скважинный насос и заполняет бак новой водой из скважины.
• 5. Как только уровень воды в баке и давление в гидроаккумуляторе достигают максимально допустимого значения блок автоматики станции отключает питание насоса в скважине.
• 6. Насосная станция готова к работе.

Управление насосной станцией производится в автоматическом режиме. Вы просто устанавливаете необходимое давление на соответствующем реле, подключаете насос к баку гидроаккумулятора (в случае если они продаются отдельно друг от друга) и забываете об этом узле до срока технической проверки.

Частота включения насоса в скважине напрямую зависит от объема бака гидроаккумулятора. Чем больше бак, тем реже необходимо включать оборудование. В зависимости от конкретной модели бывают гидроаккумуляторы на 14, 20 и 50 литров.

Гидроаккумулятор насосной станции

Гидроаккумулятор насосной станции представляет собой ёмкость цилиндрической формы, разделенную на две части эластичной мембраной.

Насосная станция с гидроаккумулятором на заводе изготовителе заполнена газом, при этом создается определенное давление.

При включении насоса в незаполненную газом ёмкость гидроаккумулятора поступает вода. Эта ёмкость постепенно заполняется, эластичная мембрана, разделяющая эти две ёмкости, растягивается, при этом газ во второй ёмкости сжимается ещё больше.

Так в гидроаккумуляторе создается давление, величина которого контролируется автоматикой. Когда давление в насосной станции достигнет порогового значения (от 2 до 4 атм.) автоматика дает команду на отключение насоса и прекращение заполнения гидроаккумулятора водой.

Давление стабильно, насос не работает. Так продолжается пока не откроют кран или не включат какой либо прибор-потребитель воды. Тогда вода начинает уходить и давление в гидроаккумуляторе насосной станции постепенно падает.

При достижении нижнего порога, срабатывает автоматика, и на насос поступает команда на включение. Насос снова наполняет гидроаккумулятор водой, выравнивая давления до положенного.

Заполнение гидроаккумулятора насосной станции водой осуществляет скважинный насос, а его работу контролирует блок автоматики.

Реле давления насосной станции

Блок управления насосной станцией предназначен для своевременного включения и выключения насосной станции.

Для выполнения этих функции в комплектацию блок а управления входит манометр для определения текущего давления и реле управления насосом.

Устройство реле управления включает две пружины. Большая пружина настроена таким образом, чтобы замкнуть цепь электропитания при минимальном уровне давления в гидробаке.

Малая пружина в противовес большой размыкает цепь электропитания при достижении максимального давления.

Реле давления на заводе настраивается таким образом, чтобы включать насос при достижении давления в 1,4 бара и выключать на отметке установленной производителем (и указанной в документации к оборудованию).

Основная проблема, с которой можно столкнуться при эксплуатации насосной станции – сухой ход. Сухой ход – это работа оборудования незаполненного водой. В этом случае не происходит смазывания трущихся частей и оборудование выходит из строя.

Современные модели насосных станций снабжаются защитными устройствами, имеющими вид датчиков. Такие датчики могут отключать оборудование при перегреве и в случае сухого хода – когда в водопроводной магистрали нет воды. Убедитесь в наличие такой функции у приобретаемой Вами модели.

Насосная станция – основные характеристики

В зависимости от того где Вы хотите использовать оборудование зависят характеристики, которые должна выдавать насосная станция водоснабжения: напор, мощность, производительность, глубина забора воды.

Обобщив все предыдущие советы представляем Вам поэтапный план подбора насосной станции для дачи или загородного дома.

1 Необходимо определить источник водоснабжения – скважина или колодец. Если насосная станция должна обеспечить всасывание с глубины до 8 метров, то подойдет станция с поверхностным насосом, если глубина от 10 метров и более, то необходимо использовать погружной насос.

2 Необходимо определиться с техническими параметрами насоса. Выбирайте насос наиболее подходящий Вам по расходу (производительности) и напору(высоте подъема воды) для обеспечения хорошего давления и напора воды в доме. К этим показателям рекомендуется прибавить от 10 до 20% мощности, затрачиваемой на гидравлические потери в различной арматуре и фильтрах.

3 Выбор гидроаккумулятора осуществляется по его объему. Объем рассчитывается на основании того, сколько Вам необходимо воды при отсутствии электричества. На семью из 3-4 человек рекомендуется брать гидроаккумулятор объемом 50 литров, а для одного человека вполне достаточно и 24 литров.

От объема гидроаккумулятора зависит ресурс насоса, чем реже включается насос, тем больше он проработает без ремонта.

Вместе со статьей «Устройство и принцип работы насосной станции» смотрят:

Типы насосных станций

Техническая эксплуатация насосных станции: требования и порядок

Как выбрать насосную станцию для дома и дачи

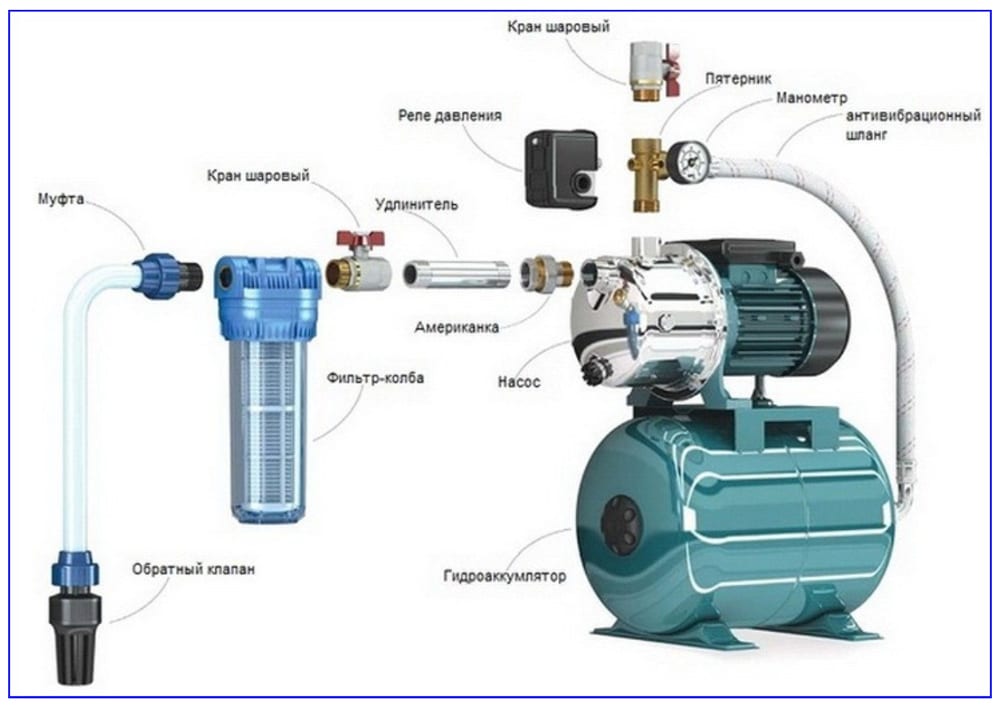

Устройство насосной станции | Полная схема насосной станции
