Мультиметр режим прозвонки: Как прозванивать мультиметром

Как прозванивать мультиметром

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Обозначение прозвонки на мультиметре

В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:

Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Принцип работы прозвонки

Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:

I = U / R , где I – Сил тока, U – Напряжение в сети, R — сопротивление

В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

как пользоваться прозвонкой

Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

     — Красный щуп в гнездо VΩmA

     — Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

 Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Что делать если у мультиметра нет режима прозвонки



У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее.

Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Как проверить мультиметром провод на разрыв

Содержание:

Что значит прозвонить провода и когда это может быть необходимо

Достаточно часто можно услышать термин «прозвонка кабеля», но людям, не связанным с электротехникой он может быть непонятен. В общем смысле «прозвонка» означает проверку целостности электрических цепей и отсутствие коротких замыканий между проводниками. Определение целостности проводников осуществляют не только электрики, но и люди, связанные с ремонтом и диагностикой различного электрооборудования и электроники, а также связисты при прокладке линий связи.

При монтаже силовых и осветительных сетей в промышленных условиях или быту, по окончании всех работ (или каких-либо этапов) производят обязательную проверку каждой смонтированной линии. Это важно для корректной и долговечной работы всей смонтированной системы.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
• самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;

• мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

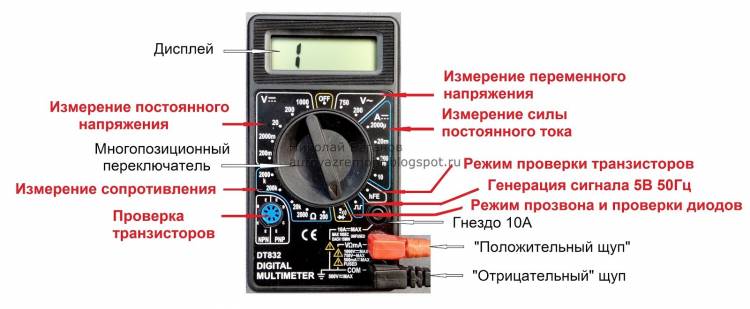

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V~) – измерение переменного напряжения.
• DCV (может обозначаться V…) – измерение постоянного напряжения.
• ACA (может обозначаться A~) – измерение переменного тока.
• DCA (может обозначаться A…) – измерение постоянного тока.
• Ω — измерение сопротивления.
• hFE – измерение параметров транзисторов.
• ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

	Режим измерение сопротивления.
	Режим проверки проводимости (прозвонка).
	Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Последовательность действий при прозвонке

1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

Показания мультиметра при прозвонке

Проверяя целостность провода, в первую очередь нужно позаботиться, чтобы его концы были очищены от изоляции. Прикасаясь щупами мультиметра к оголенным концам, вы получите определенный результат:

1. Провод целый. В этом случае прозвучит сигнал, а показание прибора будет равно нулю (0) или значению сопротивления проводника (оно должно стремиться к нулю, например 0,01).
2. Провод поврежден. Об этом свидетельствует единица (1), отображенная на экране и отсутствие сигнала зуммера. Единица показывает, что уровень сопротивления между щупами выше, чем предел измерений.

Как прозванивать провода мультиметром

Для проверки проводов необходимо сначала обесточить сеть.

Затем:

• привести мультиметр в рабочее состояние;
• установить нужный режим;
• прикрепить щупы;
• проверить готовность тестера.

После подготовки можно приступить к проверке. Щупы мультиметра соединить с оголенными концами провода. Сигнал есть – проводник целый.

Проводка в квартире

В данном случае для каждой комнаты выделена отдельная электропроводка, которая питается через автоматический выключатель от щитка.

Если пропало электричество в квартире, первое, что нужно проверить – распределительный щит.
Электропроводка в доме питается через автоматический выключатель.

В случае когда автоматы не выключились, поломка скорее всего кроется в приемнике или в комнатном рубильнике лампы. А если защита сработала, необходимо проверить всю проводку.

Прозвонка разрешена только в обесточенной сети. Перед диагностикой необходимо проверить, есть ли ток в цепи.

Первое, что выходит из строя – сама розетка. Выявить дефекты в ней можно визуально, вынув ее из подрозетника. Но диагностику лучше выполнить при помощи приборов.

Если и она в рабочем состоянии, проверяется распределительная коробка. Она находится поблизости от розетки. В коробке укомплектованы скрутки проводников: фаза, земля и ноль. Одним щупом мультиметра нужно поочередно прикасаться к контактам в розетке, а другим – к оголенным концам скруток. Так выявляется поврежденный проводник.

Проверка целостности цепи

Для прозвонки цепи необходимо проверить каждый элемент, входящий в нее. Щупы мультиметра нужно соединить с разными концами одного провода, таким образом замкнув его. Раздался звук – с проводником все в порядке, в противном случае требуется замена.

Прозвонка длинного проводника

Бывают случаи, когда необходимо узнать, не поврежден ли провод, концы которого находятся далеко друг от друга. Тогда для проверки используют заземление. Нужно один конец проверяемой жилы соединить с землей при помощи металлического стержня, а щупами мультиметра прикоснуться к другому концу и к заземляющему проводу.
Для проверки длинного проводника можно использовать заземление.

Получается замкнутая цепь, в которой земля является проводником.

Как прозвонить провод в автомобиле

Прозвонка электроники в машине проводится так же, как и в других случаях: прикосновением щупов тестера к концам проводника. Важно перед проверкой включить двигатель на холостых оборотах. В случае когда для прозвона доступен только один контакт, второй щуп тестера накидывают на массу (металлический корпус автомобиля). Он выполняет функцию заземления.

Предохранитель

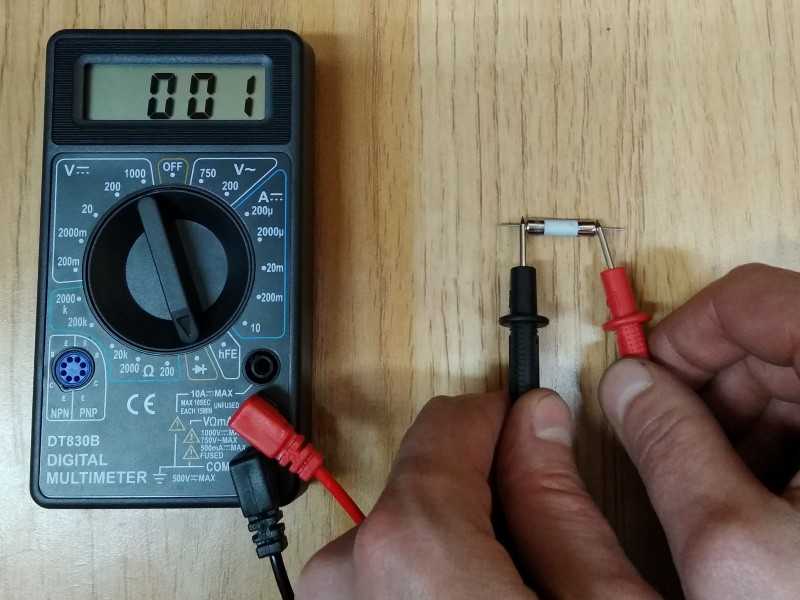

Это устройство, которое предотвращает перегрев элементов в цепи. Оно имеет вид маленькой пластины или цилиндра с тонким кабелем внутри. Для его тестирования щупы мультиметра прикладываются к разным сторонам. На режиме «прозвонка» при условии целостности предохранителя должен раздаваться звук.

На режиме «определение сопротивления» на экране тестера: «0» – нет разрыва, «1» – повреждение проводника.

Лампы

После перевода тестера в режим прозвонки:

1. Подкинуть на центральный контакт источника света первый щуп.
2. Подвести второй щуп на боковой контакт.
3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Мультиметром прозваниваются только лампы с резьбовым цоколем. Для теста светодиодок и люминесцентных лам нужно снять спираль КЛЛ и прикоснуться щупами к выводам на плату.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

1. Щупы ставятся на аноды и катоды без привязки к цвету.
2. Тестер активируется.
3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Пример прозвонки кабелей

Перед тем как проверить кабель, необходимо зачистить все его жилы с обоих концов. После настройки мультиметра можно приступать к проверке.

Щупы тестера накладываются на соседние провода одного конца кабеля и прозванивают их. При отсутствии короткого замыкания тестер не должен показывать наличие сопротивления и издавать звуковой сигнал. Если он пищит, значит провода между собой сне омкнулись (закоротились). Так попарно проверяют все проводники.

Повреждение проводов исключают следующим образом:

• скручивают все жилы кабеля между собой на одном конце и так же на другом;
• накидывают щупы мультиметра на скрутки;
• прозванивают весь кабель.

Если проверку сопровождает звуковой сигнал, значит все в порядке.

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.
Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.
Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Проверка целостности проводки подручными средствами

Если у домашнего мастера нет мультиметра, а проверку проводки нужно выполнить срочно, то можно воспользоваться подручными средствами. Перед тем, как прозванивать электропроводку  подручными средствами потребуется:

• Стандартная квадратная батарейка на 4.5 В;
• мини лампочка на 3.5 В;
• пара монтажных проводов и коннектор «крокодил».

На их базе собирается простейшая цепь. Если ее подключить к концам испытуемого провода и лампочка загорится, то линия исправна. В противном случае, проводник имеет обрыв.

Таким образом, можно подвести черту. Для домашнего мастера не составит никакого труда в случае необходимости выполнить прозвон мультиметром всех проводов, расположенных в доме и квартире: линий освещения, домофона и кабелей ТВ. Главное, перед тем как проверить целостность, правильно выбрать нужный интервал измерений и придерживаться правил безопасности при работе на электроустановках.

Предыдущая

РазноеЭлектромагнитное излучение – невидимый убийца.

Следующая

РазноеКак правильно соединить провода между собой

Как читать настройки мультиметра

На первый взгляд, мультиметры совсем не простые. В дополнение к символам для стандартных измерений электричества (вольт, ампер и сопротивление), шкала вашего мультиметра будет иметь загадочные символы для представления постоянного и переменного тока, различные разъемы для подключения щупов мультиметра, возможные дополнительные функции, такие как проверка непрерывности. или тестер диодов, а иногда и масштабные измерения, которые варьируются от крошечных до огромных.

Предупреждения

• Всегда, всегда – и, кстати, мы сказали «всегда»? – проконсультируйтесь с руководством пользователя вашего мультиметра, прежде чем подключать его к чему-либо.

Краткий обзор вольт, ампер и омов

Прежде чем вы начнете возиться с мультиметром, вы должны понять несколько основных понятий об электричестве: цепь. Если вы используете общую аналогию электричества с водой, протекающей по трубе, то вольты будут величиной давления воды.

Амперы (сокращенно ампер ) представляют ток или количество электронов, протекающих через цепь. Используя аналогию с водой, это будет количество воды, протекающей по трубе.

Ом измерить величину сопротивления в цепи; чем выше сопротивление, тем больше цепь замедляет электричество, так же как засор замедляет течение воды по трубе.

Символы на мультиметре

Хорошо, вернемся к загадочным символам на шкале вашего мультиметра. Просто нет места, чтобы написать все, что они обозначают, поэтому вместо этого производитель использует аббревиатуры. Все мультиметры немного отличаются друг от друга, поэтому руководство по эксплуатации всегда будет вашим лучшим другом, но на большинстве мультиметров вы можете увидеть следующие сокращения для измерения электричества: : Ω

Вы также можете увидеть префиксы, помогающие сокращать очень большие (или очень маленькие) числа. Это те же самые префиксы, которые используются для изменения «эталонных» метрических измерений, таких как метры и граммы:

• μ: греческая буква Му; означает «микро» или «миллионная»

• m: означает «милли» или «тысячная»
• k: означает «кило» или «тысяча»
• M: означает «мега» или » один миллион»

Например, 200 мВ можно прочитать как «двести милливольт» или записать как 1/200 000 вольта.

Как насчет переменного и постоянного тока?

Ваш мультиметр будет иметь разные настройки для измерения постоянного тока (постоянный ток) и переменного тока (переменный ток), поэтому они также будут иметь свои собственные символы на циферблате мультиметра.

Вы можете увидеть, что переменный ток обозначается волнистой линией или тильдой ~, которая идет над или по обе стороны от символа единицы измерения. Соответствующий символ DC представляет собой сплошную или пунктирную линию, — или — — —. Так, например, символ ампер переменного тока может отображаться как ~A, A~ или Ã, в то время как символ напряжения постоянного тока будет иметь прямую линию (или комбинацию прямых и пунктирных линий) рядом или над буквой «V» для напряжения. . Постоянный ток течет только в одном направлении и исходит практически от любого предмета, питаемого от батареи. Переменный ток меняет направление много раз каждую секунду.

Ваш мультиметр также может иметь буквы переменного или постоянного тока до или после «V» для вольт или «A» для ампер. Например, ACV/VAC для вольт переменного тока или DCA/ADC для усилителей постоянного тока.

Предупреждения

• Не используйте мультиметр для измерения стенных розеток в вашем доме — этот тип высокого напряжения очень опасен.

Другие функции мультиметра

Но подождите, это еще не все. Ваш мультиметр может иметь другие функции, включая проверку непрерывности, которая издает громкий звуковой сигнал, если две вещи электрически соединены или, другими словами, если они образуют замкнутую цепь. Символ непрерывности обычно появляется на вашем мультиметре в виде серии параллельных дуг, которые выглядят как стандартный символ «WiFi» на вашем ноутбуке или смартфоне. Если цепь замкнута, ваш мультиметр издаст звуковой сигнал; если элементы, которые вы тестируете, не подключены к электричеству, он будет молчать.

Некоторые мультиметры могут также проверять диоды, которые подобны односторонним клапанам и пропускают ток только в одном направлении. (Типичный символ проверки диода выглядит как короткая стрелка с перпендикулярной чертой на конце.) Некоторые мультиметры даже имеют возможность проверять другие электрические компоненты, такие как транзисторы или конденсаторы. В каждом из этих случаев обратитесь к руководству пользователя для получения подробной информации.

Настройка циферблата мультиметра

Как только вы разберетесь с сокращениями и настройками мультиметра, вы сможете начать его использовать. Во-первых, решите, измеряете ли вы вольты (В), амперы (А) или омы (Ом), и является ли ваш ток переменным или постоянным, а затем поверните циферблат до соответствующей настройки.

Если ваш мультиметр поддерживает «автодиапазон», что означает, что он автоматически определяет масштаб ваших измерений, его циферблат будет относительно простым. Но если ваш мультиметр «настраивается вручную», что означает, что вы должны дать ему общее представление о том, насколько большими или маленькими будут измерения, каждый сегмент вашего циферблата может быть дополнительно подразделен на различные шкалы или единицы измерения.

Поскольку вы хотите быть уверены, что получаете точные измерения, установите шкалу немного выше, чем вы ожидаете, но не настолько высоко, чтобы ваши показания были неразличимы в нижней части шкалы. Например, если вы измеряете цепь на 15 В, а ваш мультиметр имеет настройки 2 В, 20 В и 200 В, вы должны выбрать настройку 20 В.

Использование мультиметра: подключение щупов

Ваш мультиметр поставляется с кабелями, которые заканчиваются красными или черными щупами. Подобно зажимам на автомобильных соединительных кабелях, красный наконечник или зажим щупа соответствует положительной стороне цепи, а черный наконечник щупа или зажим соответствует отрицательному проводу или стороне.

Ваш мультиметр обычно имеет одну заземленную розетку для подключения черного/отрицательного щупа (иногда с пометкой «COM»), но может иметь несколько разъемов для подключения красного/положительного щупа. Эти розетки помечены единицами измерения, которые вы измеряете (вольты, амперы или омы), а также могут быть помечены шкалой — например, может быть одна розетка для измерения вольт, а другая — для измерения милливольт. Всегда убедитесь, что вы выбираете гнездо, соответствующее единице измерения, которую вы измеряете, и которая немного превышает ожидаемый масштаб.

Как подключить мультиметр

После того, как вы подключили щупы к мультиметру и правильно установили шкалу мультиметра, пришло время подключить мультиметр к цепи, которую вы оцениваете. То, как вы выполняете соединение, зависит от того, что вы измеряете: чтобы измерить напряжение, подключите наконечники щупа к вашей цепи параллельно, прикоснувшись или зажав положительный щуп к положительной стороне цепи, а затем отрицательный щуп к отрицательной стороне. цепи. (Объяснение последовательных и параллельных цепей см. в разделе Ресурсы.)

Для измерения силы тока или силы тока отсоедините источник питания, подключите мультиметр к проверяемому объекту «в линию» или в последовательную цепь, а затем снова подключите источник питания и проверьте цепь.

Чтобы измерить электрическое сопротивление объекта в цепи, полностью отсоедините объект от цепи и любых источников питания, а затем прикрепите красный и черный щупы мультиметра к противоположным сторонам или концам объекта или прикоснитесь к ним.

• Ваш мультиметр дал отрицательные показания? Положительный (красный) и отрицательный (черный) наконечники зонда расположены не в тех местах. Попробуйте поменять их местами, а затем проверьте показания.

Символы мультиметра – что они означают

Вот важные символы, кнопки на интеллектуальном цифровом мультиметре KM01.

1. Кнопка REL/HOLD

Эта кнопка «HOLD» не сбрасывает показания, если вы нажмете эту кнопку примерно на 2 секунды. Эта функция очень полезна, когда вы измеряете показания измерительными щупами и не можете видеть показания мультиметра. Кнопка «REL» обнуляет измерения, которые вы недавно сделали. Эта функция полезна, когда вас интересуют относительные показания. Например, когда вы измеряете разность напряжений на домашнем электрощите. Сначала снимите показания на одной панели, нажмите кнопку «REL». Затем снимите показания напряжения на другом электрическом щите.

Результатом, который мы получим, будет разница напряжений между двумя панелями.

2. Кнопка AUTO/FUNC

Когда мультиметр включен, он находится в интеллектуальном режиме, при нажатии этой кнопки включается ручной режим.

3. Кнопка режима Min/Max

При нажатии этой кнопки будут сохранены максимальное и минимальное значения измерения. Мультиметр подаст звуковой сигнал, если текущая или измеряемая переменная превысит заданный диапазон значений. Примечание. Эта кнопка не применима для измерения емкости, отношения частоты/скважности и температуры.

4. Кнопка выбора диапазона

Цифровые мультиметры бывают разных диапазонов. Нажмите эту кнопку, чтобы перейти в ручной режим, а затем выберите диапазоны в соответствии с измеряемой переменной. Диапазоны могут быть узкими или широкими, в зависимости от объекта, который мы измеряем. Чтобы вернуться к автоматическому выбору диапазона, снова нажмите эту кнопку примерно на 2 секунды. Примечание. Эта функция не работает в интеллектуальном режиме.

5. Кнопка SEL

Нажмите эту кнопку, чтобы выбрать различные функции вокруг диска, но она действительна только для теста напряжения, тока и живого теста.

6. Питание

Нажмите эту кнопку, чтобы включить/выключить мультиметр.

7. Напряжение переменного/постоянного тока

Обозначается заглавной буквой V и волнистой линией (для переменного тока), а также прямой линией (для постоянного тока) над буквой V. Переместите циферблат на эту букву V при измерении Напряжение переменного тока или напряжение постоянного тока. Напряжение переменного тока обычно измеряется в электрических цепях, а напряжение постоянного тока измеряется в электронных схемах, таких как аккумуляторы

8. Сопротивление

Ом — единица сопротивления в системе СИ, представленная «Ом». Переместите циферблат в положение «Ω» для измерения сопротивления. Значение сопротивления позволяет понять КПД схемы. Ток меньше в цепи или переключателях, если значение сопротивления высокое.

9. Тест на непрерывность

Тест на непрерывность используется для проверки любой неисправности в электрической цепи, будь то обрыв или короткое замыкание. Он представлен волнообразным сигналом на экране дисплея. Этот тест работает, посылая небольшое количество тока в цепь и проверяя, достигает ли ток другого конца или нет.

10. Тест диода

Этот тест используется для проверки исправности диода. Когда измерительные провода или щупы помещаются вокруг диода, на мультиметре появляется небольшое напряжение. На дисплее этот символ появится рядом с тестом непрерывности со стрелкой вправо и знаком плюс перед стрелкой. Вы можете переместить циферблат в сторону диода от непрерывности, нажав кнопку «авто/функция» на цифровом мультиметре KM601

11. Емкость

Конденсаторы электрические устройства; они хранят электрическую энергию. При использовании мультиметра для измерения емкости показания будут отображаться в фарадах. Символ емкости на дисплее будет выглядеть как две буквы «Т», обращенные друг к другу.

12. Напряжение переменного/постоянного тока в мВ

Обозначается заглавной буквой мВ и волнистой линией (для переменного тока), а также прямой линией (для постоянного тока) над буквой мВ. Переместите циферблат на эту букву мВ при измерении низкого (милли) напряжения переменного или постоянного тока. Напряжение переменного тока обычно измеряется в электрических цепях, а напряжение постоянного тока измеряется в электронных схемах, таких как батареи.

13. Отношение частоты к рабочему циклу

Герц (отображается как Гц% на экране дисплея) — это единица измерения частоты, определяемая как один цикл в секунду. Электрическая цепь может использовать фиксированную или переменную частоту. Вы лучше знаете, с каким из них вы имеете дело, когда проводите измерения частоты. Знак % показывает коэффициент заполнения в измерениях.

14. Температура

Переместите циферблат к символу «°C/°F», который является единицей измерения температуры, нажав кнопку авто/функция. Когда выводы мультиметра не подключены к какому-либо объекту, на дисплее будет отображаться температура окружающей среды.

15. Бесконтактное напряжение переменного тока

Переместите циферблат на «NCV live» на дисплее. Поместите датчик вокруг объекта, который вы тестируете. Если появляется зеленый сигнал, это означает, что вокруг объекта присутствует слабое напряжение, если индикатор подает звуковой сигнал, красный свет означает, что вокруг объекта присутствует высокое напряжение.
