Монтаж перегородки из гипсокартона: Монтаж перегородки из гипсокартона | Gipsokart.ru

Технология монтажа перегородок из ГКЛ

Инструменты для работы:

• уровень лазерный,
• ножницы по металлу,
• электродрель.

Материалы для работы:

• направляющая размером 50х40 мм,
• профиль 50х50 мм,
• соединительный элемент,
• пресс шайбы для соединения,
• саморезы по металлу 35 мм,
• подвес П-образного типа,
• веревка, ГКЛ.

Разметка

Используя разметочный шнур, нужно задать разметку на полу. Она будет указывать ось установки перегородки. Также нужно будет отметить расположение дверных проемов. Затем, используя трассировочный шнур и отвес, нужно перенести полученную разметку на стену и потолок.

Установка направляющих для гипсокартонной перегородки

На тыльную сторону направляющих потребуется приклеить звукоизолирующую ленту. После этого они крепятся по намеченной оси на полу и на потолке. На месте расположения дверей делается промежуток. Крепление производится пластмассовыми дюбелями размером 6×40, 6×60 или 8×60 мм. На одном отрезке профиля должно находиться не менее трех дюбелей для получения устойчивости и надежности конструкции.

Установка стоек для гипсокартона

Существует два способа монтажа: немецкий и американский. Согласно немецкой технологии установка профилей-стоек производится сначала в профиль, расположенный на полу, после этого верхний конец стойки вставляется в направляющую, закрепленную на потолке, куда она должна заходить не менее, чем на 20 мм. После этого проводится выравнивание профилей по оси с использованием шага не менее 600 мм. У профиля-стойки открытая поверхность должны быть направлена в сторону гипсокартонной плиты. В американском варианте в сторону гипсокартона должен быть обращен только профиль, расположенный вдоль стены.

Установка первой гипсоартонной стены

Начинается монтаж с установки гипсокартона шириной в 1200 мм. В качестве крепежа нужно взять саморезы для металла, имеющих длину в 25 мм. Они вкручиваются на расстоянии 250 мм друг от друга. Если предполагается сделать обшивку перегородки в два слоя, то шаг следует сделать в 750 мм. При этом нужно произвести смещение шва между листами гипсокартона размером в один шаг на 600 мм. Монтаж второго слоя гипсокартона в этом случае должен начинаться с листов, имеющих ширину 600 мм. Такие листы крепятся с помощью саморезов по металлу длиной в 35 мм на расстоянии 250 мм.

Монтаж изоляционного слоя внутри гипсокартнонной перегородки

Установив обшивку с одной стороны, нужно будет начать прокладку коммуникаций внутри перегородки. После ее завершения необходимо уложить изоляционный слой из стекловаты или минваты. Изоляционный слой не должен сползать и полностью должен заполнять пространство внутри перегородки.

Установка второй стены для перегородки

При установке следующей стороны необходимо сместить на 600 мм вертикальный шов между гипсокартонными плитами, ориентируясь на обшивку первой стороны перегородки.

Первыми устанавливаются плиты шириной в 600 мм. Если проводится двойная обшивка, установка второго слоя должна начинаться с сегмента гипсокартона, имеющего ширину 1200 мм.

Пошаговая технология монтажа прямой и произвольной перегородки из гипсокартона:

1. Производится разметка по полу, стене и потолку в месте установления перегородки для последующего крепления направляющих для гипсокартона.
2. Проводится установка каркаса для перегородки с помощью креплений и профилей. Полученная в ходе его конструкция должна повторять в точности разработанный проект технического задания. Если монтируется отдельно стоящая конструкция, то необходимо увеличить количеств отточек крепления на потолке для большей прочности конструкции. В качестве крепежа в отдельно стоящих произвольных конструкциях можно использовать специальные декоративные детали в виде труб, стоек или других элементов.
3. Производится прокладка проводки к местам выхода электрического кабеля, если это указано в техническом задании.
4. Проводится обшивка каркаса перегородки плитами из гипсокартона.
5. Проведение выравнивания углов и последующая покраска рабочими смесями гипсокартонных стен.
6. Финишные отделочные работы, для которых можно использовать краску, обои или другие отделочные материалы.
7. Установка розеток и осветительного оборудования в указанных техническим заданием местах.

Как проверить качество выполненных работ по установке перегородки из гипсокартона

Двухметровая рейка, приложенная к поверхности готовой перегородки, должна лежать достаточно плотно. Допустимо не более двух неровностей на высоте в два метра или на глубину не более 3 мм. При вертикальной проверке отвесом или уровнем отклонение не должно быть более 2 мм для 1 метра высоты перегородки и не более 1 см на всю ее высоту (h).

При монтаже двухслойной перегородки нельзя устанавливать друг против друга стыки листов гипсокартона.

Нельзя располагать друг против друга крепеж из винтов и шурупов смежных листов на одной и другой стороне перегородки.

Принимая готовую работу, нужно обратить внимание НАТО, чтобы:

• каркас был устойчив и не качался;
• листы гипсокартона были надежно и правильно прикреплены к каркасу перегородки;
• на листах не должно быть повреждений в виде сколов, надрывов, трещин, пятен, надломов и грязи;
• угловые элементы должны иметь строго 90^0.

Специфика монтажа:

Для встроенных шкафов перегородка должна иметь прямые углы и ровную заднюю стенку. Торцы перегородки нужно устанавливать, ориентируясь на лазерный уровень. Вверху и внизу ширина перегородки от стены должна быть одинакового размера.

Чтобы получить качественную поверхность из гипсокартона нельзя в качестве крепежных материалов использовать саморезы для крепежа ПН и ПС. Необходимо в данном случае проводить крепление с помощью просекателя. Спрятанные в стену батареи центрального отопления следует одеть в подходящий изоляционный материал, например, во вспененный полиэтилен.

Расчет материалов на 1м

2

Наименование	Ед. изм.	Норма расхода	Расчетное количество
КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)	м2	0,7	0,7
Профиль направляющий UW 50/40 (75/40, 100/40)	м.п.	1,1	1,1
Профиль стоечный CW 50/50 (75/50, 100/50)	м.п.	2	2
Шуруп самонарезающий TN 25	шт.	17	17
Дюбель ‘К’ 6/40	шт.	1,6	1,6
Лента уплотнительная	м.п.	1,2	1,2
Серпянка самоклеющаяся 5смх45м	м2	2,2	2,2

Карта объектов Более 10 000 объектов

Смотреть карту

Спасибо за обращение!

С вами свяжутся в ближайшее время

Монтаж перегородок из гипсокартона

В последнее время особое распространения получили такие виды жилых помещений, как студии. Все комнаты тут объединены в одном помещении. С точки зрения внешнего вида большое свободное пространство радует глаз, но вот для жильцов это не всегда удобно. Не всем хочется есть и спать в одной комнате. Ситуация усугубляется наличием в семье детей. В этом случае сможет помочь зонирование с помощью перегородок. К нему прибегают не только владельцы частного жилья, но и руководство компаний, когда разбивают арендуемые площади на помещения под офисы.

Наиболее простым способом зонирования считается использование гипсокартонных листов (ГКЛ), в этой статье мы рассмотрим особенности монтажа перегородок из этого материала.

Почему именно гипсокартон?

Для начала стоит ответить на вопрос, почему именно гипсокартон применяется для создания перегородок внутри жилых и офисных помещений. Причин для этого достаточно.

• Небольшой вес – перегородка из ГКЛ весит немного, поэтому не нагружает несущие конструкции здания. При возведении перегородок из кирпича или блоков в городской квартире может потребоваться дополнительное разрешение коммунальных служб.
• Экологичность – материал состоит из гипса и картона, в нем не присутствует никаких синтетических смол, которые своими испарениями могут навредить здоровью человека.
• Простота монтажа – фактически монтаж гипсокартонной перегородки не требуется каких-то специальных строительных навыков. Не нужно быть профессиональным каменщиком или плотником, достаточно выполнять работы в соответствии с технологией.

Какие инструменты потребуются

При монтаже гипсокартонной перегородки можно обойтись небольшим наборов инструментов.

• Шуруповерт используется для закручивания большого количества винтовых креплений. Без него монтаж профильного каркаса отнимет много сил и времени. Наиболее удобным для работы будет аккумуляторный шуруповерт с запасной батареей. Две батареи обеспечат непрерывную работу, так как пока одна заряжается, другая находится в работе.

Профессионалы при выполнении больших объемов работ применяют специализированный инструмент – газовый пистолет. Он может с большой скоростью прибивать профиль гвоздями к бетонному и кирпичному основанию, при этом предварительное высверливание отверстий и закручивание шурупов не требуется. Приобретение такого оборудования для ремонта небольшой частной квартиры не оправдано с экономической точки зрения.

• Просекатель – инструмент для скрепления профилей, он пробивает металл и загибает его с внутренней стороны профиля. В результате этого получается точка крепления, которая заменяет собой саморез. При этом с внешней стороны отсутствуют выступающие части материала. Использование подобного инструмента не является обязательным.

Инструмент для скрепления профилей друг с другом

• Ножницы по металлу – незаменимый инструмент для разрезания металлического профиля. К сожалению, выполнить с ними большой объем работ проблематично.
• Нож для ГКЛ – важный инструмент, без которого раскройка листов будет невозможной. Фактически необходимые функции для реза гипсокартона присутствуют у обойных, трапециевидных ножей и дисковых строительных резаков.

Нож с трапециевидным лезвием наиболее удобен для работ с гипсокартономписание для картинки

• Рубанок для гипсокартона используется для обтесывания торцов после раскройки листов.

Рубанок для гипсокартона

Раскройку листов ГКЛ можно производить электролобзиком или пилой для гипсокартона, но большинство профессионалов используют нож.

Измерительные приборы потребуются, чтобы перегородка получилась ровной, а все элементы точно соответствовали необходимым размерам. Незаменимыми инструментами для измерений являются пузырьковый или гидравлический уровень. Для отбивки вертикальных линий потребуется отвес. Для измерения расстояний используется рулетка.

Существенную помощь при определении горизонтального уровня комнаты окажет лазерный уровень, прибор позволяет проводить измерительные работы с большой скоростью и высокой точностью.

Материалы

Для создания каркаса потребуется стальной профиль, для усиления отдельных частей можно использовать деревянные бруски. Также потребуется набор крепежных элементов и листы гипсокартона толщиной 12,5 мм. Подробнее остановимся на разновидностях профилей и вспомогательных материалов, которые

Виды гипсокартона различаются по цветам

• Шумоизолирующая лента – наклеивается на заднюю часть (спинку) направляющего профиля и снижает уровень ударного шума.

Шумоизолирующая лента с самоклеящейся основой

• ПС (SW)-профиль – стоечный профиль служит для создания основных вертикальных элементов в перегородке.

SW-профиль имеет загнутые края, для закрепления поперечин

• ПН (UW)-профиль – профиль направляющий имеет П-образную форму, крепится по периметру стен и потолка, используется в качестве прямоугольного обрамления под перегородку.

ПН-профиль

К бетонному основанию направляющий профиль крепится с помощью дюбель-гвоздей.

Разметка

Перед началом монтажа необходимо произвести измерительные работы.

• Для этого необходимо определить место в комнате, где будет располагаться перегородка. Разметку можно наносить с помощью маркера или карандаша, но проще это делать с помощью специальной нити-отбивки (разметочный шнур), которая натягивается между стенами и оставляет заметную полосу на поверхности.

Не забываем обозначить места расположения будущих дверных проемов.

• На стене, полу и потолке необходимо наметить вертикальную плоскость, на которой будут закрепляться направляющие. Определить вертикаль можно с помощью отвеса. Если под рукой имеется лазерный уровень, сделать это еще проще: устанавливаем метку лазерного уровня на место перегородки, а затем проецируем вертикаль на стену и делаем соответствующие обозначения.

Установка профиля

Когда измерительные работы закончены, необходимо подготовить направляющие.

• Направляющие должны быть закреплены на полу, стенах и потолке, для этого профиль отмеряется и обрезается. Для раскройки можно воспользоваться ножницами по металлу или болгаркой.

При раскройке профиля с помощью ножниц по металлу сначала делаются надрезы на двух противоположных полках, затем профиль отгибается и срезается спинка.

• К спинке направляющих крепится уплотнительная лента, затем элемент прикручивается саморезами к потолку. Расстояние между крепежными элементами должно составлять не более одного метра, на один профиль должно приходится не менее трех крепежных элементов

Приклеивание уплотнительной ленты к направляющему профилю

• Вертикальный стоечный профиль вставляется в нижний направлющий, затем элемент закрепляется на базовой стене, правильность вертикали проверяется с помощью пузырькового уровня, отвеса или лазерного уровня.

Уустановка SW-профиля

Проверять правильность вертикали и горизонтали удобно с помощью пузырькового уровня с магнитным основанием.

• Если стена, к которой крепится стоечный профиль неровная, то в этом случая, чтобы не создавать дополнительное механическое напряжение при креплении, рекомендуется делать надрезы в профиле.

Стоечный профиль после установки

Когда направляющие смонтированы, можно приступать к выставлению основных вертикальных профилей, их отрезают на 10 мм меньше высоты помещения и вставляют в потолочный и напольный профиль. Для последующего монтажа дверной коробки две крайние вертикальные стойки должны иметь идеально ровный уровень.

Места стыковки направляющих с основным профилем соединяются с помощью саморезов или просекателем. Также можно усилить основные вертикальные профили в дверных проемах с помощью брусков, которые вставляются внутрь профиля. С помощью дрели в профиле и бруске просверливается отверстия на 50 мм, затем в него забиваются. Вместо брусков усиление можно сделать с помощью использования дополнительного профиля.

Над дверным проемом устанавливается поперечная балка, которая изготавливается из несущего профиля.

Горизонтальная балка над дверным проемом

• После установки основных вертикальных профилей в дверных проемах можно установить другие вертикали с шагом 60 см. Установка ведется от дверных проемов к стенам.
• Затем между основными вертикалями устанавливаются поперечины. Следите за тем, чтобы горизонтальный профиль не распирал вертикальный, для этого проверяйте вертикаль с помощью уровня. Горизонталь проверяется вспомогательным уровнем, для них не так важна идеальная горизонталь, главное, чтобы потом не промахнуться саморезом при монтаже ГКЛ.

Монтаж листов гипсокартона

Когда каркас перегородки готов, можно приступать к раскройке и креплению листов гипсокартона.

Рез ГКЛ с помощью ножа по разметке

• Разметку и раскройку можно производить несколькими способами. Наиболее привычный, но и более долгий способ предполагает измерение расстояния рулеткой с перенесением его на ГКЛ.
• На листе ставятся две метки, между которыми проводится линия. По этой линии с помощью строоительного ножа производится надрез. Прорезать необходимо верхнюю плотную бумагу и гипсовый сердечник. После этого лист заламывается в сторону неразрезанной стороны и с помощью ножа разделяется на две части.
• При любом способе обрезки, торец листа обрабатывается с помощью рубанка, с краев снимаются фаски под углом 22,5 градуса.
• Листы гипсокартона прикручиваются к каркасу с помощьюсаморезов 25 и 35 мм. При закручивании не рекомендуется держать профиль с обратной стороны, чтобы не повредить палец. Шаг между крепежными элементами должен составлять 15 – 20 см. Следите за тем, чтобы метизы не закручивались мимо обрешетки каркаса.

Закрепление листов ГКЛ на металлическом каркасе с помощью шуруповерта и саморезов

На этапе монтажа рекомендуется сразу определить места, в которых будут устанавливаться полки и другие подвесные конструкции. В этих местах укладывается двойной слой ГКЛ или устанавливаются закладные.

• Если планируется делать розетки в перегородке, в гипсокартоне необходимо сделать отверстия под эти элементы.

Промежуточные работы

После завершения монтажа гипсокартона на одну сторону каркаса необходимо завершить работы по установке электрики, утепления и звукоизоляции. Если эти операции не сделать на этом этапе, то позже их осуществить будет невозможно.

• Если планируется утеплить перегородку и улучшить ее звукоизоляционные свойства, тогда внутрь каркаса закладываются специальные изолирующие материалы (минеральная вата, пенопласт и др.)

Монтаж минваты в промежутки между стоечным профилем

• Если в перегородке планируется сделать розетки, то внутри каркаса прокладывается проводка. Провода защищаются с помощью гофрированных огнеупорных кожухов.

Заранее необходимо понимать, где будут располагаться розетки

Когда укладка «начинки» перегородки завершена, можно закреплять второй слой гипсокартона с другой стороны. При этом швы на стыках с одной стороны не должны совпадать со швами с другой. При необходимости производится монтаж второго слоя гипсокартона, швы так же не должны совпадать.

Заделка швов – завершающая фаза монтажа

Когда все листы закреплены, можно приступать к завершающей фазе монтажа.

Шпатлевание швов – финальные штрихи при монтаже ГКЛ

• Перед началом завершающей фазы работ поверхность перегородки и швы необходимо загрунтовать.
• На этом этапе на швы устанавливаются специальная армирующая лента.
• На ленту сверху с помощью шпателя наносится шпатлевка.
• Перегородка покрывается выравнивающим слоем шпатлевки.
• Когда покрытие застывает, его обрабатывают с помощью наждачной бумаги. После этого можно приступать к покраске и дальнейшей финишной отделке.

Использование гипсокартона для создания перегородки – достаточно простой способ зонирования, который под силу реализовать своими силами. Использование специального профессионального оборудования может значительно ускорить процесс монтажа.

Как сделать перегородку из гипсокартона | Малярная компания Paint City – малярно-ремонтные услуги

В этой статье мы расскажем, как построить межкомнатную перегородку из гипсокартона в доме или офисе. Это намного дешевле и быстрее, чем строить кирпичную стену. Также можно сделать дополнительную звукоизоляцию.

Кроме материалов для производства работ нам понадобится инструмент:

• аккумуляторная отвертка или небольшая дрель с подходящей насадкой;
• уровень ручной строительный малый;
• критерий;
• отвес для выравнивания вертикальных профильных направляющих.

Чтобы построить перегородку, нам нужно сначала сделать жесткий каркас. Для его изготовления вам понадобится оцинкованный профиль с дополнительными элементами и деревянная палка. Они понадобятся, чтобы в некоторых местах сделать каркас прочнее. Обшивать каркас будем гипсокартонными листами с помощью саморезов.

Подготовив необходимые инструменты и материалы, можно приступать непосредственно к возведению перегородки из гипсокартона.

Процесс устройства гипсокартонной перегородки состоит из нескольких этапов: монтаж каркаса из направляющих профилей, установка дверного проема (при необходимости), заполнение каркаса гипсокартоном, отделочные работы.

Рассмотрим эти этапы по порядку.

Монтаж каркаса для каркаса перегородки

Перед монтажом каркаса необходимо сделать разметку на полу и потолке в нужном месте с помощью уровня.

• крепление направляющего профиля по линии на полу;
• в нижний профиль у стен вставляем вертикальные направляющие, которые крепятся к стенам дюбелями строго вертикально. На стыках профилей используем обычные саморезы для фиксации их между собой;
• монтаж потолочного профиля осуществляем с постоянным контролем при помощи отвеса.

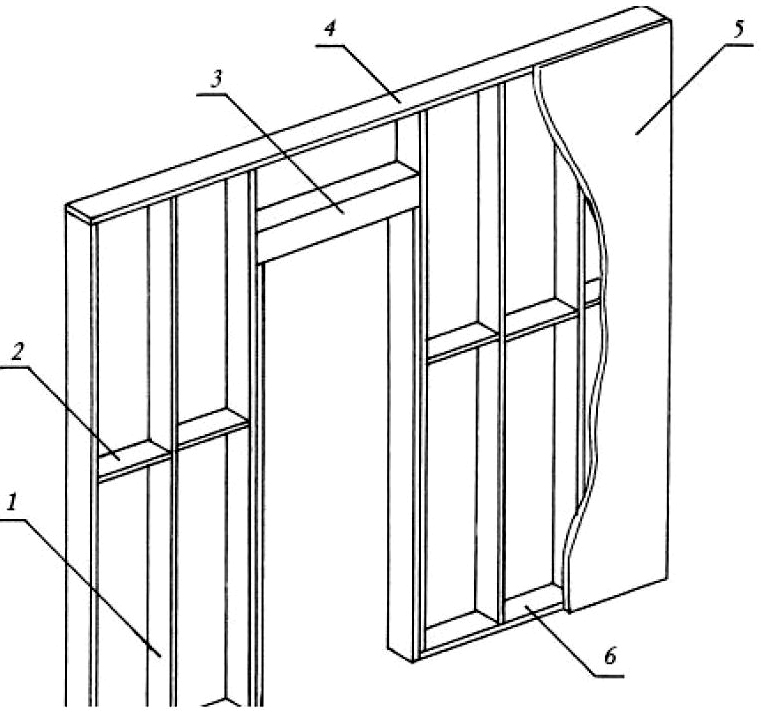

В итоге, закрепив четыре профиля, мы получаем прямоугольный каркас – основу для будущей перегородки из гипсокартона.

Оформление элементов дверного проема

Если вам необходимо изготовить дверь на заказ, то в раме нужно предусмотреть место для установки дверного блока. Стены должны быть жесткими, чтобы выдерживать нагрузку.

Дверной проем формируется в следующей последовательности:

• стоечный оцинкованный профиль нарезаем по высоте, снабжаем деревянной палочкой, которую вставляем внутрь;
сборные конструкции
• с палками вставляют внутрь направляющих профилей на полу и потолке так, чтобы ширина внизу и вверху дверного проема совпадала;
• с помощью любого уровня производим тщательный контроль вертикальности установки дверных стоек и закрепляем их оцинкованными саморезами;
• вырезаем из куска секции стойки отрезок равный ширине дверного проема для изготовления поперечной балки. В него тоже вставьте палочку и установите на необходимой высоте строго горизонтально;
• на нижней стороне стоек и перекладины подготовьте небольшие отверстия под гвоздь. Для этого понадобится дрель с подходящим сверлом;
• гвоздей нужно крепить к деревянным конструкциям, которые вставляются внутрь профилей. Для этого гвозди очень аккуратно забивают обычным молотком;
• заканчиваем сборку поперечины после вкручивания саморезов сбоку с обеих сторон.

Полностью соорудив дверной проем, начинаем устанавливать остальные вертикальные стойки.

Монтаж вертикальных стоек

Продолжаем строить перегородку из гипсокартона:

• место крепления стоечного профиля отмечено шириной листа гипсокартона. Таким образом, на один лист будет приходиться 3 стойки;
• так как целые листы гипсокартона лучше ставить от середины к краям, чтобы скрыть вырезы в самых незаметных местах, то столбики нужно начинать от дверного проема в сторону стен;
• каждый вертикальный профиль проверяется уровнем и крепится к направляющему винту.

Монтаж горизонтальных балок и электропроводки

Для повышения жесткости всей конструкции все вертикальные направляющие необходимо соединить горизонтальными перемычками.

• из секции стойки изготавливаются отрезки, края которых вырезаются для возможности крепления к вертикальным стойкам;
• когда каркас собран, внутрь него укладываем электрические провода. Для этого производитель профиля предусмотрел в своих изделиях специальные отверстия;
Электропроводка
• проложена внутри гипсокартонных перегородок в специальной гофрированной негорючей изоляции.

На этом монтаж каркаса гипсокартонной перегородки можно считать завершенным.

Монтаж листов гипсокартона на каркас

Прежде чем приступить к монтажу листов, необходимо знать, как их можно разрезать при необходимости:

• если нет специальных приспособлений для резки гипсокартона, то можно воспользоваться обычный строительный нож;
• чтобы разрезать лист по нужной линии, необходимо положить на него кусок профиля и многократными движениями ножа максимально разрезать гипсовый слой. После этого достаточно просто сломать лист по этой выемке. Края среза обрабатываются специальным рубанком для гипсокартона. Если его нет, то можно сделать это ножом;
• крепим гипсокартон к направляющим с помощью саморезов. Саморез обязательно нужно утопить в теле листа, но надо стараться не пробить картон;
• при установке листов ориентируемся по вертикальным направляющим для соблюдения уровня;
• при установке листа гипсокартона необходимо предусмотреть определенный зазор снизу.

Для этого устанавливаем одинаковые опоры. Зазор нужен для того, чтобы листы не деформировались.

Звукоизоляция перегородок производится с помощью минеральной ваты, которая укладывается между листами.

Правильно построенная конструкция будет прочной, устойчивой и привлекательной внешне.

Видео этого процесса поможет лучше понять всю технологию и последовательность устройства.

Также вы можете проконсультироваться у специалистов компании Кнауф.

Если вы сомневаетесь, что сможете создать перегородку из гипсокартона своими руками, то рекомендуем вам обратиться за помощью к профессионалам.

Команда PaintCity всегда готова вам помочь!

Будем признательны, если вы оцените нашу статью.

[рейтинги]

Гипсокартонная гипсокартонная гипсокартонная перегородка Заявление о методе установки – PAKTECHPOINT

Эта статья посвящена гипсокартонному гипсокартонному гипсокартону.

Гипсокартонная перегородка Метод установки Заявление

1. ОБЛАСТЬ ПРИМЕНЕНИЯ.
2. НАЗНАЧЕНИЕ.
3. ЦЕЛЬ.

4. ОПРЕДЕЛЕНИЯ.
5. ССЫЛКА.
6. ОБЯЗАННОСТИ.
7. МАТЕРИАЛЫ.

8. ПРОЦЕДУРА.
9. ПЛАН КОНТРОЛЯ КАЧЕСТВА И ПРОВЕРОК.
10. КОНФЛИКТЫ И ОТКЛОНЕНИЯ.
11. АНАЛИЗ БЕЗОПАСНОСТИ ТРУДА.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Установка перегородок из гипсокартона в зданиях для наружных перегородок из бетона. Соответствие требованиям чертежей, спецификаций и стандартов ПОДРЯДЧИКА / КОМПАНИИ.

2. НАЗНАЧЕНИЕ

Целью настоящего описания метода является подробное описание соответствующих требований к установке гипсокартонных перегородок в зданиях для наружных перегородок.

3. ЗАДАЧА

Обеспечить выполнение монтажа гипсокартонных перегородок зданий для внутренних и наружных перегородок в соответствии со всеми требованиями качества и безопасности в рамках вышеуказанного проекта.

4. ОПРЕДЕЛЕНИЯ

Заявление о методе: Письменный документ, который дает конкретные инструкции о том, как безопасно выполнять связанную с работой задачу или план безопасной работы с использованием инструментов и оборудования.

5. ССЫЛКИ

Последняя редакция Спецификации проекта КОМПАНИИ должна использоваться в качестве справочной информации и должна быть частью настоящего Метода заключения во время выполнения работ.

a) SAUDI ARAMCO ENGINEERING STANDARDS (SAES)

SATIP-M-100-05 Система гипсовых стеновых панелей

b) АМЕРИКАНСКОЕ ОБЩЕСТВО ИСПЫТАНИЙ МАТЕРИАЛОВ (ASTM)

Спецификация ASTM C 36 для гипсокартона.
Спецификации ASTM C 475 для материалов для обработки швов гипсокартонных плит.
ASTM C 645 Стандартные технические условия для ненесущих элементов стального каркаса.
Спецификация ASTM C 754 для установки элементов стального каркаса.

ASTM C 840 Спецификации для нанесения и отделки гипсовых плит
ASTM E 90 Стандартный метод испытаний для лабораторных измерений воздушного шума
Потери передачи строительных перегородок и элементов

c) ЧЕРТЕЖИ IFC

Проверьте чертежи IFC в документах вашего проекта.

6.

0 ОБЯЗАННОСТИ

a) Начальник участка

Начальник участка обеспечивает наличие в отделе контроля качества необходимых помещений и сотрудничество со всеми супервайзерами, мастерами и рабочими для обеспечения удовлетворительной инспекции и проверки деятельности, выполняемой строительным отделом участка. и ответственный за реализацию HSE на объекте.

б) Менеджер по безопасности

Менеджер по безопасности следит за тем, чтобы все меры по обеспечению безопасности применялись таким образом, чтобы предотвратить травмы персонала, повреждение Установок и/или оборудования в результате пожаров. Он должен предоставить письменные инструкции по установленному методу работы, объяснить последовательность операций, обозначить потенциальные опасности на каждом этапе и указать меры предосторожности, которые необходимо принять.

c) Инженер-строитель

Инженер-строитель, руководитель и/или бригадир несут единоличную ответственность за строительство, гарантируя, что все установленные материалы и выполняемые работы соответствуют спецификациям и утвержденным чертежам.

d) Инспектор по контролю качества

Гражданский инспектор по контролю качества должен обеспечить выполнение утвержденной процедуры контроля качества в ходе строительства. Осмотр должен проводиться на материалах или работах, которые будут включены в постоянную конструкцию. Он должен координировать свои действия с представителем подрядчика в отношении инспекции и испытаний, которые также входят в его обязанности.

7.0 МАТЕРИАЛЫ

7.1 Гипс Принадлежности:

– Шпильки: ASTM C 645; Размеры 70 мм, металлический стержень на 400 мм в диаметре. Материалы должны поставляться поставщиками, утвержденными Компанией.
— Крепеж/направляющие: ASTM C 754 Предоставить крепежные элементы типа, материала, размера, коррозионной стойкости, удерживающей способности и других свойств, необходимых для надежного крепления элементов стального каркаса друг к другу и к основанию в соответствии с рекомендациями производителя гипсового гипсокартона для применения. указано.

7.2 Гипсокартон:

Гипсокартон перечисленных ниже типов толщиной 16 мм, шириной 1,2 м и огнестойкостью при максимальной длине, используемой для сведения к минимуму торцевых стыков. Все типы гипсовых плит должны поставляться поставщиком, утвержденным Компанией.

7.3 Изоляция из минеральной ваты:

Изоляционный материал из минеральной ваты толщиной. = 50 мм и плотностью = 50 кг/м3 тип облицовки алюминием для стены макс. Коэффициент теплопередачи (U-коэффициент) = 0,568 Вт/(м² °K) или (0,10 БТЕ/ч фут² °F).

7.4 Обработка стыков гипсокартона Материалы:

a) Соединительная лента: Бумажная армирующая лента, обычная или металлическая, того же производителя, что и гипсокартон, или одобренная производителем гипсокартона.
b) Затирка для швов: Должна быть затвердевающая или сохнущая, засыпная и застывающая или универсальная замазка в соответствии с рекомендациями производителя гипсокартона, используемая в переносной воде.

c) Разное/Винт: Предоставьте шуруп для гипсокартона того типа, материала, размера, коррозионной стойкости, удерживающей способности и других свойств, которые необходимы для каждого конкретного применения в соответствии с рекомендациями производителя гипсокартона.

8.0 ПРОЦЕДУРЫ

8.1 Осмотр

Убедитесь, что условия площадки готовы к работе, а размеры проема соответствуют указанным на чертежах IFC.

8.2 Установка металлических шпилек и направляющих

– Установка шпилек и направляющих в соответствии со стандартом ASTM C 754.

– Расстояние между металлическими стойками должно составлять 400 мм@ c/c, как указано на чертежах IFC.
– Расстояние между металлическими направляющими должно составлять 1200 мм@ c/c в соответствии с ASTM C 754, Таблица 2.
– См. чертежи IFC для указания перегородок, доходящих до балки бетонной плиты, и перегородок, проходящих через потолок к конструкции выше. Сохраняйте зазор под структурными элементами здания, чтобы избежать передачи прогиба на шпильки.
– Каркас дверного проема: Установите двойные шпильки на косяки дверной рамы.

8.3 Установка гипсокартона

– Установка металлических направляющих внизу, с обеих сторон и вверху каждой стены до нижнего уровня плиты/балки.
– Расстояние и установка металлических направляющих, как указано, с шагом по горизонтали@1200 мм.
– Установка и расстояние между металлическими стойками в соответствии с указанным интервалом @ 600 мм по вертикали до нижнего уровня плиты/балки.
– Установка металлических стоек и направляющих вокруг проемов и дверей в соответствии с рекомендациями производителя.
– Установка изоляции из минеральной ваты между вертикальными стойками до нижнего уровня плиты/балки.
– Монтаж гипсокартонных панелей в наиболее экономичном направлении к обрамлению элементов обрешетки.
– Монтаж однослойных огнестойких гипсокартонных листов в соответствии с U.L. Перечислены требования каталога огнестойкости к конструкции.
– Используйте шурупы при креплении гипсокартона к металлу или каркасу.
— Двойное огнестойкое применение: установка должна производиться в соответствии с U.L. требования каталога огнестойкости для конструкции, перечисленные в
– Обработайте кромки и отверстия в огнестойких гипсокартонных плитах и ​​наружных потолочных плитах герметиком.
— Разместите контрольные швы в соответствии с линиями строительных пространств (как указано).
– Нанести гипсокартон на криволинейные стены в соответствии со спецификацией.
– Все гипсовые стены должны быть расширены до подвесного потолка или как указано на чертеже, за исключением огнестойких стен, которые должны быть на всю высоту до нижней стороны настила крыши
– Все гипсовые стены во влажной зоне должны быть влагостойкими.
– Лента для внутренних углов должна быть предусмотрена для всех углов стен из гипсокартона.

a) Обработка швов

– Заклейте, заполните и отшлифуйте открытые стыки, края и углы, чтобы получить гладкую поверхность, готовую к нанесению отделки.
– Нанесите на прилегающие поверхности растушевку таким образом, чтобы выпуклость составляла не более 0,8 мм.
– Заклеивание, шпатлевка и шлифовка поверхностей за керамической плиткой с клеем не требуются.
– Ленточные стыки и углы подкладочной плиты для цементации.

b) Текстурная отделка и эмалевая краска

– Нанесите финишное текстурное покрытие в соответствии с утвержденным графиком отделочных красок и в соответствии с указаниями представителя заказчика.
