Содержание

Гидрострелка

Современная система отопления состоит из множества элементов. Среди них и гидравлическая стрелка. Зачем нужна гидравлическая стрелка?

Без нее мощная отопительная система не сможет функционировать нормально. Дело в том, что расход теплоносителя сильно увеличивается, если в доме имеются и радиаторы, и бойлеры, и система теплые полы. Гидрострелка позволяет стабилизировать работу системы отопления. Если выразиться проще, то данный отопительный элемент способствует согласованной работе всех деталей в системе.

Монтаж гидрострелки

Монтаж гидрострелки выполняется в таких вариантах, как:

Когда один настенный котел обеспечивает работу разветвленной системы со значительным расходом теплоносителя.
Когда система включает в себя два котла настенного типа.
Когда в состав системы входит сразу два типа котлов – настенный и напольный. При этом напольный котел, как правило, является резервным. Следовательно, работает только один котел – настенный.

Гидравлическая стрелка «Теплофорум» представляет собой трубу, у которой есть шесть патрубков. К боковым патрубкам подсоединяют трубы для подачи теплового носителя и его возврата к котлу для повторного нагрева. К самому верхнему патрубку подсоединяют автоматический воздухоотводчик. К самому нижнему подсоединяют сливной кран. Последний нужен для удаления грязного осадка из гидрострелки. Внутри гидравлической стрелки полностью отсутствуют какие-либо элементы.

Гидрострелка для отопления может работать в трех вариантах:

Когда и котел, и система тратят одинаковое количество теплового носителя. В данном случае тепловой носитель поступает прямо в систему. Там он распределяется по контурам с помощью насосов, а после снова возвращается в котел через гидравлическую стрелку.

Когда теплоноситель больше расходится через отопительную систему, чем через котел. В этом случае гидрострелка поставляет к котлу столько теплоносителя, сколько ему требуется для нормальной работы. В свою очередь система отопления возьмет столько теплоносителя, сколько требуется ей.
Когда расход в системе отопления уменьшился без видимых причин. В таком случае стабильную работу котла обеспечивает именно гидрострелка, которая позволит ему вовремя нагреваться и отключаться.

Так как внутренний диаметр гидравлической стрелки намного больше, чем диаметр труб, то поток теплового носителя в ней становится медленнее. Из-за этого воздух, растворенный в тепловом носителе, собирается в верхней части оборудования. Именно поэтому гидрострелку оснащают автоматическим воздухоотводчиком. Также гидравлическая стрелка оснащена отсечным клапаном. Он размещается непосредственно под воздухоотводчиком. Клапан позволяет выполнять замену каких-либо элементов, проводить ремонтные работы без остановки системы.

Что касается грязного осадка в гидравлической стрелке, то удаляется он с помощью шарового крана. Грязь обязательно будет присутствовать в теплоносителе.

Данного недостатка избежать не получится никак. Иногда кран нужно будет открывать, чтобы вся грязь вытекла из гидрострелки.

Часто гидрострелку укомплектовывают манометром и тонометром. Однако их наличие не всегда необходимо. В любом случае тонометры и манометры можно приобрести в любое время. Монтаж гидрострелки может выполняться и вертикально, и горизонтально. Больше того, данное оборудование можно устанавливать даже под наклоном. Гидравлическая стрелка будет функционировать исправно в любом положении. Главное, чтобы колпачок воздухоотводчика был направлен вверх, а грязь оседала именно в нижней части оборудования.

ООО ДИЗАЙН ПРЕСТИЖ Монтаж гидрострелки монтаж, установка, ремонт

Гидравлический разделитель чаще называют — гидрострелка. Он настолько прост, что с его применением не должно возникнуть никаких вопросов. Ответить, — зачем нужно такое устройство, — можно просто взглянув на него.

Гидрострелка представляет из себя не длинную трубу относительно большого диаметра, с отводами меньшего диаметра, она похожа на вытянутый бочонок.

Очевидно, гидроразделитель нужен для выравнивания давления во всех подключенных к нему трубопроводах. Действительно, если подключить к этому куску толстой трубы трубопроводы подачи и обратки, то давление в них сразу выровняется, ведь само гидравлическое сопротивление устройства не значительное, специалисты называют его «нулевым».

Но какая в этом практическая польза? В каких случаях нам понадобится выравнивать давление между подачей и обраткой?

Рассмотрим подробней, как применяется гидрострелка, и что нужно учесть в системе отопления, чтобы решить вопрос о необходимости применении. Но прежде нужно понять и другое – откуда вокруг такого простого устройства столько толкований и рекомендаций по его установке? А ноги растут из у.е., т.е. из $.

Откуда берутся сложности

Сама гидрострелка хоть и проста на вид, но не столь дешева. Не в гаражном, а в фирменном исполнении — 250$. А ее применение еще влечет и ее обвязку (фитинги, сливы, краны), что под 100$. А с установкой все это вместе уже целых 400 $. Действительно не дешевый получается кусок трубы в фирменном исполнении.

Но этого мало. Если простую систему, под соусом «установка полезнейшей гидрострелки», преобразовать в сложную, и напичкать автоматикой (примерно как на схеме ниже), т.е. вынести из под насоса котла 3 контура (бойлер, радиаторы, теплые полы) и обеспечить каждый своей насосной группой и подключить это все к фирменному коллектору с этим устройством, и установить контроллер автоматики, то все это вместе может потянуть на целых 2500$. Вот мы и добрались до золотого дна «установщиков радиаторов».

И за что же нужно выкинуть такую сумму? Оказывается, что не за что, так как в подавляющем большинстве случаев гидрострелка в системе отопления не нужна, и никакой особой роли не играет. Необходима она лишь в действительно сложных системах отопления, с множеством контуров отходящих от основной магистрали, обеспеченных собственными насосами.

Чтобы каждый контур не сильно влиял на соседний, параллельный ему, необходимо подровнять давление между магистралями подачи и обратки.

Вот тогда и применяют гидростерлку и все необходимые для ее работы аксессуары.

Подробней, зачем нужен гидравлический разделитель и какая его роль рассмотрим на схемах.

Особенности применения гидрострелки

Рассмотрим схему отопления с несколькими насосами и с двумя котлами.

От подачи (красным) ответвляются контур радиаторов, контур теплых полов, контур водяного бойлера (теплоноситель отопления греет воду для бытовых нужд), может быть еще контур для отопления других удаленных помещений – этажей, оранжереи, гаража, сауны, другого дома…

Теперь видно, что насосы на этих контурах нужны разные. Длины этих контуров и их сопротивление разное…. Если включается мощный насос в одном контуре, то он изменит давление на границах параллельного контура, хотим мы этого или не хотим. Он может уменьшить количество проходящего теплоносителя по соседнему контуру, остановить там движение или вообще опрокинуть струю. Из этого положение нужно как то выходить, что и указано на следующей схеме.

Теперь подача и обратка соединены возле котла гидрострелкой. А это значит, что давление в них выровнялось, и влияние насосов в контурах на соседние контуры сошло на нет. Мы получили стабильную систему.

Понятно, что через гидрострелку между подачей и обраткой начнет циркулировать жидкость. Движется она от подачи на обратку, т.е. котел частично замыкается сам на себя. Не вредно ли это? А не может ли теплоноситель поменять направление движения в другую сторону?

Как работает система отопления с гидравлическим разделителем

Режим работы системы отопления с гидрострелкой, когда жидкость не движется между подачей и обраткой через гидрострелку в принципе невозможен. Это из разряда фантастики, так как не бывает абсолютно одинаковых давлений в контурах подачи и обратки.

Режим, когда жидкость движется из обратки в подачу, в принципе, возможен, если почему-то подобран слишком слабомощный котел, или насос контура котла, или если этот насос вышел из строя.

Тогда жидкость под воздействием насосов дополнительных контуров может циркулировать из обратки в подачу через гидрострелку. Это аварийный режим, он будет хорошо заметен по горячему котлу и холодным потребителям и должен быть устранен. Котел с таким режимом будет работать на максимуме температуры, а теплоноситель в контурах будет прохладным.

При этом разница температур между подачей и обраткой на котле будет весьма большой, во всяком случае, больше чем рекомендуют производители – «не более 20 градусов». Этот режим вредный для котла, он будет образовывать конденсат на камере сгорания или даже может привести к поломке теплообменника.

Режим, когда жидкость частично циркулирует через гидрострелку от подачи на обратку является нормальным (небольшое превышение расхода в контуре котла над сумой расходов потребителей).

При этом разница температур между подачей и обраткой на котле уменьшается, что нормально для его работы, и даже полезно во время запуска холодной системы. Важно лишь, чтобы этот нисходящий поток через гидравлический разделитель не оказался бы слишком большим, что возможно при абсолютно неграмотном монтаже системы или при поломке в контурах. Котел, работающий сам на себя, будет останавливаться слишком часто, что тоже нехорошо.

Гидрострелка для отопления – назначение, принцип работы и расчёт

Фактические размеры изделия коррелируются с мощностью котла, напрямую зависят от объема и количества подключаемых контуров. Корпус гидравлического разделителя выполнен из металла и закрепляется на стойках, чтобы устранить риски дополнительного линейного напряжения на трубы. Устройства небольшого размера могут подвешиваться на стены, закрепляться с помощью кронштейнов.

На верхнем участке корпуса гидродинамического терморазделителя расположен автоматический клапан воздухоотводчика. Образующийся в полости осадок от теплоносителя (коррозия, накипь, прочее) очищается вручную. Для организации последней процедуры применяется вентиль либо клапан, расположенный снизу изделия.

Чаще всего гидрострелки делают из прогрунтованной черной стали. Существуют альтернативные варианты исполнения на основе меди, полипропилена. Корпус гидроразделителя в обязательном порядке обрабатывается антикоррозийным составом, а также покрывается теплоизоляционным слоем.

Гидравлический разделитель, вне зависимости от особенностей его конструкции, размеров и материалов изготовления, имеет три основных режима работы.

Равновесное положение параметров. Расход выделенного контура может лишь незначительно отличаться от суммарного расхода всех подключенных к коллектору/гидрострелке контуров.

Тепловой носитель не задерживается в изделии, а свободно проходит сквозь него в горизонтальной плоскости. Фактически, вертикального перемещения не осуществляется (за исключением случайных флуктуаций). Температурные показатели на патрубках при незначительном округлении идентичны. Аналогичная ситуация наблюдается на компонентах устройства, подключенных к «обратке». В этом режиме гидродинамический терморазделитель не оказывает влияния на отопительную систему.

Следует отметить, что в первом режиме устройство работает достаточно редко, поскольку равновесное положение наблюдается при круглосуточной работе отопления лишь эпизодически – спустя непродолжительный период времени, основные параметры динамически изменяются.

На современном рынке часто встречаются модели коллекторов с интегрированными гидрострелками. Наиболее популярны устройства, рассчитанные на 2-5 контуров.

Второй режим

Соотносится с превышением значения суммарного расхода на контурах отопления над соответствующим параметром в отношении самого котла. Данная ситуация возникает в тех случаях, когда подключенные к коллектору модули требуют максимально возможного расхода теплового носителя. В более простой интерпретации – превышение расхода по отношению к генерации.

При формировании такой ситуации в гидродинамическом терморазделителе возникает восходящий вертикальный поток от патрубка «обратки» к соответствующему компоненту, ответственному на подачу жидкости. Параллельно осуществляется подмес горячего теплоносителя, циркулирующего в «малом» выделенном контуре.

Гидродинамический терморазделитель практически всегда используют в отопительных системах, состоящих из трех контуров. Последние реализуют корректную работу радиаторов отопления, бойлера и модуля «теплых полов». При наличии устройства, рассчитанного на работу с четырьмя контурами, возможно подключение нагревателя воздушных масс в вентиляционной системе. Гидрострелка на пять контуров позволяет реализовать комбинированный комплекс со всеми вышеобозначенными компонентами + резервный котел.

Третий режим

В общем случае при правильном монтаже базового оборудования и гидрострелки является основным. Фактический расход теплового носителя в отделенном малом контуре превышает суммарный показатель иных контуров коллектора. В простой интерпретации – превышение генерации над «спросом». Чаще всего активацию данного режима работы вызывает снижение или временное прекращение поступления теплового носителя из коллектора подачи на устройства теплового обмена благодаря аппаратным модулям термостатической регулировки.

В бойлере косвенного нагрева температура жидкости достигает максимальных значений на фоне отсутствия забора воды. Прекращение циркуляции в этом модуле может сопровождаться отключением отдельных радиаторов/контуров, например, при отсутствии необходимости прогрева помещений или же проводимой профилактики. Полноценное введение системы отопления в действие и набор нею штатных параметров выполняется поэтапно, путем последовательного включения отдельных контуров.

При работе гидроразделителя в таком режиме излишек теплового носителя уходит в «обратку» малого контура. Соответственно происходит безопасное накопление избыточной энергии с последующей её порционной тратой.

При монтаже гидродинамического терморазделителя для индивидуальных систем отопления частных домов/коттеджей, часто используют пластиковые модели, устанавливаемые с помощью фитингов.

Несмотря на то, что третий режим считает основным для гидроразделителя, он периодически меняется на первый и второй аналог. При этом преобладание второго режима над остальными свидетельствует об ошибках монтажа либо иных проблемах, поскольку фактически большая часть теплового носителя обращается по кругу со стороны потребителей, что понижает температуру отопительной системы и требует максимальной отдачи теплогенератора. Оптимален вариант с подачей воды нужной температуры и последовательное понижение температурных значений теплоносителя в контурах с помощью трехходовых клапанов.

Подытожив все вышеобозначенные моменты можно отметить, что гидродинамический терморазделитель в системе отопления любой сложности отвечает за создание зоны с нулевым давлением, из которой появляется возможность выполнять отбор теплового носителя на любое число подключенных потребителей.

Расчет гидравлического разделителя

Наиболее простой методикой калькуляции параметров необходимого гидродинамического терморазделителя при отсутствии профессиональных отраслевых знаний является расчет на основе мощности отопительной системы. Основные выкладки, представленные ниже, также используются при самостоятельном изготовлении гидрострелки.

Универсальная формула расчета в зависимости от мощности системы отопления описывает прямую зависимость расхода теплового носителя от:

Совокупной потребности в тепловой мощности;
Фактической теплоёмкости теплового носителя;
Температурной разницы труб подачи теплоносителя и «обратки».

Физическая интерпретация формулы: Q = W / (с × Δt)

Буквенные обозначения:

Q – расход теплового носителя. Единица измерения – литр/час.
W – мощность отопительной системы. Единица измерения – кВт.
С – теплоёмкость теплового носителя. Поскольку последним выступает вода, то данный параметр является константой с соответствующим значением 1,16 киловатт/кубометр* °С.
Δt – температурная разница на подаче и «обратке». Единица измерения – градусы Цельсия.

Соответствующий параметр расхода Q рассчитывается путем умножения площади поперечного сечения трубы (S) на скорость потока жидкости (V). Первое значение измеряется в квадратных метрах. Второе – в метрах/секунду.

В свою очередь: S = Q / V= W / (с × Δt × V)

Фактическим экспериментальным путем подобран оптимальный показатель скорости – это диапазон от 0,1 до 0,2 метра/секунду. В этом случае гидродинамический терморазделитель качественно смешивает тепловой носитель, при этом эффективно отделяет формирующийся в нём воздух и способствует выпадению шлама (вызванного накипью, коррозией, загрязнениями, иными причинами) в локальный осадок. При переводе обозначенной скорости из м/ч в м/ч путем умножения значений на 3600 секунд, получаем диапазон 360-720 метров/час. Среднее значение минимальной и максимальной цифры – 540 метров/час.

Поскольку базой для расчетов со стороны теплового носителя выступает вода, характеристики которой общеизвестны, можно значительно упростить основную формулу, введя в неё статически цифровые параметры при расчете сечения:

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Требуемый диаметр рассчитывает по формуле площади круга:

D = √ (4×S/π) = 2 × √ (S/π)

Подставив соответствующие значения, мы получим:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt)

Для дальнейшего расчета и соответствующего подбора значений метры удобнее перевести в миллиметры, умножив результат предыдущего действие на одну тысячу.

Итоговая формула расчета для гидродинамического терморазделителя при условии потоковой скорости в трубе 0,15 метра/секунду:

D = 45,1 √(W/Δt)

По аналогии, можно просчитать значение требуемого диаметра при условии минимального и максимального значения допустимой скорости потока:

Скорость 0,1 метра/секунду. D = 55,2 √(W/Δt)
Скорость 0,2 метра/секунду. D = 39,1 √(W/Δt)

Правильно рассчитав диаметр гидроразделителя, легко подобрать диаметры для входных и выходных патрубков изделия.

Вместо послесловия

Не получается произвести самостоятельный расчет? Есть вопросы по работе гидродинамического терморазделителя? Требуется квалифицированная консультация по смежным вопросам? Обращайтесь к профессионалам!

FAR FA 2163 — Гидрострелка (гидравлический разделитель) в теплоизоляции с воздухоотводчиком и сливным краном для групп быстрого монтажа

Гидрострелка (гидравлический разделитель) FAR FA 2163 в изоляции, 1 1/4″, с прямым присоединением к распределительным коллекторам арт. 2191 для групп быстрого монтажа (с воздухоотводчиком, сливным краном).

Отводы — наружная резьба.
Расстояние между отводами 125 мм

Инструкция по монтажу и эксплуатации гидрострелок FAR скачать

Назначение гидрострелки FAR:
Гидрострелка FAR разработана для установки в системах отопления и холодоснабжения с установленными основным и вторичными насосами. Её функцией является обеспечение независимой работы первичного насосного контура, начинающегося с котла или чиллера, от вторичных контуров, которые распределяют тепло или холод к потребителям, расходы которых имеют переменный характер. Постоянство параметров (расхода, температуры) первичного насосного контура существенно увеличивает эксплуатационный ресурс тепло-холодоисточников. Дополнительно гидравлический разделитель удаляет из теплоносителя шлам, грязь и воздух.

Устройство и работа гидрострелки FAR:
Гидравлический разделитель содержит центральную ёмкость с четырьмя продольными штуцерами для подсоединения первичного и вторичных насосных контуров. Площадь живого сечения и форма емкости разработана так, чтобы обеспечить хорошие гидравлические характеристики и простоту установки. Гидрострелка FAR работает как байпас, в котором малые скорости жидкости создают малые перепады давления между выходящими и входящими в полость гидрострелки потоками по сравнению с напорами сетевого насоса и насосами потребителей. Внутри ёмкости гидрелки расположена перфорированная пластина-фильтр, на которой отделяются из потока шлам и пузырьки воздуха. Малая скорость жидкости в емкости позволяет пузырькам свободно всплывать вверх по пластине под купол емкости, где они удаляются автоматическим воздухоотводчиком, а шлам оседает на дно и может быть выведен через сливной кран. Гидравлический разделитель должен быть установлен в вертикальном положении, чтобы обеспечить правильную работу автоматического воздухотводчика. На фронтальной стороне гидравлического разделителя имеется отверстие с внутренней резьбой 1/2”, позволяющее подключение манометра или термометра. Оптимальна установка термоманометра FAR арт. 2550. Штуцеры подсоединения контуров удобны для монтажа, так как являются разборными, состоят из: фитинга, плоского кольцевого уплотнения и накидной гайки. Гидравлический разделитель может быть с изолирующей противоконденсатной оболочкой из вспененного полиэтилена.

Монтаж гидрострелки Киев — качественно и с гарантией ≡ ООО АСК

Установка гидрострелок

Любая отопительная система имеет свои мощностные характеристики. Обеспечивать теплом обогреваемый объект, с эффективным расходом потребляемой энергии в результате улучшенного теплообмена должна каждая система. Для решения этой задачи и существует гидрострелка, которая, являясь принципиально простым устройством, обеспечивает лучшие показатели эффективности системы. Часто встречаются термины, такие как: гидроразделитель, бутылка, бутылочка, гидравлический разделитель, гидродинамический разделитель, бутыль, – всё это названия гидрострелки. Технически это устройство представляет собою продолговатую ёмкость круглого или квадратного сечения, снабжённую патрубками, к которым подключаются контуры отопления.

Зачем ставить гидрострелку

Суть производимой ею работы заключается в межконтурной передаче тепловой энергии, при этом, нисколько не затрагивая механическую сторону водотока. Гидрострелки используются как в многоэтажных, так и в частных домах. И если для частного дома это устройство может устанавливаться по желанию хозяина, то для котельных, мощностью свыше шестидесяти пяти киловатт, оно является неотъемлемым. Так, при каскадном подключении котлов без этого прибора просто не обойтись. Несмотря на простоту его конструкции, он изготавливается специально для каждой отопительной системы, исходя из её особенностей. Бывают и универсальные варианты, позволяющие достигать отличных результатов от применения данного устройства. Готовые модели оснащены теплоизоляцией и уже довольно часто содержат встроенный воздухоотводчик и сепаратор шлама, что продлевает срок службы не только контуров отопления, но и всего оборудования, являющегося частью теплосети. Гидрострелка не просто регулирует теплообмен, она позволяет разделить контур котла (первичный) и собственно отопления (вторичный), сбалансировав их работу.

Тепловой удар

А для напольных котлов с чугунными теплообменниками ещё и выполняет роль щита, предотвращающего «тепловой удар». В частном доме этот прибор будет особенно важен, если используется комбинированная схема отопления, к примеру, тёплый пол и радиаторы. В таком случае для равномерного распределения теплоносителя требуется гидравлическая стрелка. Гидрострелка может быть и самодельной, но в этом случае всё равно придётся обращаться за помощью к специалисту, который поможет рассчитать и спроектировать необходимую конструкцию. Основным же руководством к расчету гидрострелки есть «правило трёх диаметров». Суть его заключается в том, что расстояние между патрубками не может быть менее утроенного их диаметра. Такая схема нужна для хорошего осуществления теплообмена, в противном случае вода не будет успевать перемешиваться и устройство станет неэффективным. Вычислению поддаётся именно диаметр разделителя (или входного/выходного патрубка). Расчет производится, предполагая наибольшую скорость течения воды, равной двум десятым метра в секунду. Применив в системе отопления гидравлическую стрелку, вы не только существенно сократите финансовые расходы, повысив его эффективность, но и продлите срок его службы, получив еще одну экономическую выгоду.

Всегда
на связи!

Наш кол-центр и мастера работают круглосуточно и без выходных

Гидрострелка с коллектором на 5 контуров

Мы продолжаем серию информационных обзоров о гидрострелках и коллекторах отопления. В прошлых выпусках мы рассказывали и показывали трёх и четырёх контурные модели. Сегодня поговорим об их ближайшей «родственнице».

Гидрострелка с коллектором на 5 контуров предназначена для распределения теплоносителя по трубопроводам системы отопления частного дома, муниципального, торгового или другого учреждения с оборудованной котельной. Как вы уже поняли из названия, в такой гидрострелке 5 выходов. Это значит, что к модулю без проблем подключаются радиаторы и теплые полы в разных комнатах, бойлер, нагреватель вентиляции и даже резервный котёл.

Принцип действия гидрострелки и коллектора

Коллектор с гидрострелкой на пять потребителей работает по принципу стабилизатора. Если температура жидкости на одной из линий понижена или завышена, происходит подмес обратки.

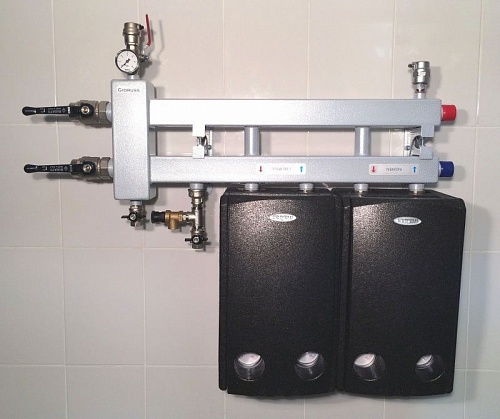

На фото. Гидрострелка с коллектором BMSS-60-5DU (балансировочный коллектор) из нержавейки

Благодаря тому, что коллектор оснащён патрубками входа и выхода, циркуляция осуществляется изолированно. Допустим, вам нужно настроить температуру радиаторов в детской комнате. Вы спускаетесь в котельную, находите группу, отвечающую за отопление в этом помещении, и меняете характеристики. Вам не придётся отключать котел и другие устройства, необходимые операции производятся стационарно.

На фото. Схема гидрострелки подключения гидрострелки с коллектором на 5 контуров

Данный вариант обвязки не только исключает взаимодействие между контурами, но и надёжно защищает котел отопления. Последний является главным элементом, обеспечивающим бесперебойную работу всей системы.

Важно отметить, что стоимость и ремонт котла в несколько раз превышает расходы на все комплектующие. В связи с этим купить гидрострелку будет абсолютно верным решением. Цена конструкции меньше, а пользы несравнимо больше.

Преимущества

Эффективно. Гидравлическая стрелка в сочетании с распределительными гребенками представляет более совершенную модификацию изделия, так как способна поддерживать баланс температур на всем пути следования рабочей жидкости.
Удобно. Совмещённая конструкция имеет компактные размеры, подобранные в соответствии с площадью стандартной котельной.
Качественно. Для производства выбраны металлы двух марок: конструкционная (чёрная) сталь 09г2с и нержавеющая AISI304. Все изделия проходят трёхступенчатую проверку и обязательную опрессовку, в результате чего могут эксплуатироваться в системах с давлением до 6 бар.
Выгодно. Покупка и установка гидрострелки повысит функциональность обвязки, а главное — убережет её от преждевременной поломки.

Модельный ряд гидрострелок с коллекторами на 5 контуров

Классическое исполнение, BM-60-5DU рассчитано на максимальную мощность 60 кВт. Направление контуров смешанное: два направленно вниз, два вверх, 1 в сторону. Расстояние между выходами 125 миллиметров. Материал изготовления — конструкционная сталь. Вход 1 1/4 дюйма, выход 1 дюйм. Аналогичные габариты имеют коллекторы из нержавеющей стали.

Отдельно отметим компактную серию BMK-60-5DU, в которую входят изделия с межосевым расстоянием 90 миллиметров. Длина, высота, ширина, а также вес таких моделей меньше, что позволяет производить монтаж в ограниченных пространствах.

Ниже приведена таблица всех моделей с пятью контурами.

Черная сталь	Нержавеющая сталь
BM-60-5DU	BMSS-60-5DU
BM-60-5D	BMSS-60-5D
ВM-60-5U	ВMSS-60-5U
BM-100-5DU	BMSS-100-5DU
BM-100-5D	BMSS-100-5D
ВM-100-5U	ВMSS-100-5U
BM-150-5DU	BMSS-150-5DU
BM-150-5D	BMSS-150-5D
BM-150-5U	BMSS-150-5U
BM-250-5DU	BMSS-250-5DU
BM-250-5D	BMSS-250-5D
BM-250-5U	BMSS-250-5U
BMK-60-5DU	BMK-60-5DU
BMK-60-5D	BMK-60-5D
BMK-60-5U	BMK-60-5U

Подробные характеристики и цены коллекторов отопления с гидрострелками можно посмотреть в нашем каталоге. Здесь собран самый полный ассортимент промышленной группы Гидрусс, официальным представителем которого является наша компания.

В Краснодарском крае и ближайших регионах данная продукция хорошо известна как монтажным организациям, так и частным лицам. В первую очередь это отечественная марка, а значит цены на её продукцию «не кусаются». Ещё один существенный плюс — адаптация. Все модели идеально подходят для арматуры, которая продаётся в обычных магазинах. Соединительные размеры подобраны таким образом, чтобы монтаж занимал как можно меньше времени. Готовые сборки можно увидеть здесь.

Интересующие вопросы задать по телефону +7 (918) 315-04-30

Запрос можно отправить на электронную почту или воспользоваться корзиной сайта. Менеджер оперативно рассмотрит заявку и перезвонит, чтобы сообщить о наличии, оплате и сроках доставки. Постоянным клиентам предоставляются скидки.

Покупайте с удовольствием и экономьте без опасений вместе с Полисервис-юг!
