Микрометр рычажный МРИ-1000 0,01 КировИнструмент*
Характеристики
| Бренд | КировИнструмент |
| Тип | МРИ |
| Вес брутто, г | 21450 |
| Цена деления. мм | 0.01 |
| Верхняя граница, мм | 1000 |
ГОСТ
ГОСТ 4381-87
Описание
Микрометр рычажный МРИ-1000 0,01 КировИнструмент* — это высокоточный прибор, позволяющий измерять абсолютные и относительные линейные размеры деталей в сфере приборо- и машиностроения.
Верхний предел измерений 1000 мм.
Производство компании КировИнструмент
Микрометр рычажный МРИ-1000 0,01 КировИнструмент* произведен по ГОСТ 4381-87.
Узнать большеМР-25 0.
002 | Микрометр рычажный с отсчетным устройством, встроенным в скобуМикрометры рычажные типа МР предназначены для измерения линейных размеров прецизионных деталей как методом непосредственной оценки, так и методом сравнения с мерой, в точном приборостроении, машиностроении и других отраслях промышленности.
Рабочее положение микрометров — линия измерения расположена горизонтально. Шкала отсчетного устройства может быть расположена от вертикального до горизонтального положения.
Микрометры рычажные представляют собой обычные средства для измерения линейных наружных размеров, только неподвижная пятка в них, заменена на рычажно-зубчатую головку (при нажатии рычага, зазор между измерительными поверхностями резко увеличивается), и у них отсутствует трещотка
Отсчет измерений производится по линейной шкале стебля и кругового барабана, однако кроме того, имеется стрелочный индикатор часового типа. Микрометры рычажные выпускаются с ценой деления 0,001 и 0,002 мм; счетное устройство встроено в скобу. Измерительные поверхности микрометра оснащены твердым сплавом.У нас можно купить поверенные микрометры (прошедшие метрологический контроль) и без поверки. Поверенные микрометры имеют свидетельство о поверке и стоят дороже (на величину поверки) неповеренных.
| Тахнические характеристики | МР-25 | МРП-25 | МР-50 | МРП-50 | МР-75 | МРП-75 | МР-100 | МРП-100 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон измерений, мм | 0-25 | 0-25 | 25-50 | 25-50 | 50-75 | 50-75 | 75-100 | |||
| Цена деления отсчетного устройства, мм | 0,002 | 0,001 | 0,002 | 0,001 | 0,002 | 0,001 | 0,002 | 0,001 | ||
- Микрометр МР
- ключ
- футляр
- паспорт
ГОСТ 4381-87 для МР 0-25 и МР 25-50.
Как пользоваться устройствами? Методика проверки микрометраОсобенности
Рычажный микрометр, на первый взгляд, может показаться устаревшим, неудобным и большим прибором. Исходя из этого у некоторых могут возникнуть вопрос: почему бы не использовать более современные изделия, такие как штангенциркуль и электронные нутромеры? В какой–то мере, действительно, вышеуказанные приспособления будут приносить больше пользы, но, к примеру, в промышленной сфере, где часто результат зависит от считаных секунд, измерить длину того или иного объекта рычажным микрометром будет проще и быстрее.
Все эти достоинства появлялись благодаря еще советскому ГОСТу 4381-87, по которому и производится микрометр.
Недостатки
Хоть этот прибор и обладает большим количеством достоинств, но имеет существенный недостаток – хрупкость. Устройства большей своей частью выполнены из стали, но при любом падении или даже встряске чувствительные элементы механизма могут быть нарушены.
Методика поверки МИ 2051-90
Во время внешнего осмотра МИ 2051-90 обратите внимание на следующие параметры.
- Поверхности измерения обязаны быть покрыты твердыми теплопроводными материалами.
- Все движущиеся элементы устройства сделаны из нержавеющей стали высокого качества.
- На измеряющей головке должны присутствовать четкие вырезанные штрихи на миллиметр и на полмиллиметра.
- На барабане находятся 50 делений одинакового размера с равным интервалом.
- Детали, входящие в состав микрометра, должны быть прописаны в перечне комплектности и совпадать с указанными в паспорте измерительного аппарата.
Указанную маркировку следует проверить на соответствие ГОСТу 4381-87.
Указанную маркировку следует проверить на соответствие ГОСТу 4381-87.Для того чтобы проверить барабан, его ставят на 0 точку отсчета измерительной головки, при этом первый штрих стелы остается видимым. Правильность размещения барабана показывает расстояние от его кромки до первого штриха.
Это расстояние должно быть не строго 0.1 мм. Чтобы точно определить давление и колебания микрометра при измерении, используют весы для неподвижного взвешивания. В статичном положении закрепляют в базе с помощью кронштейна.
Измерительную пятку с шариком фиксируют на поверхности весов. Далее микрометр поворачивают до тех пор, пока стрелка не будет указывать на самый крайний штрих минусовой шкалы, затем микрометр поворачивают в обратную сторону до крайнего штриха положительной шкалы. Самое большое число из двух является показателем давления, а разность между двумя значениями – силой колебания. Полученные результаты должны находится в определенных рамках.
Как использовать?
Перед тем как начать пользоваться прибором, внимательно изучите с инструкцией по применению, комплектность устройства и обязательно проверьте его внешнее состояние. Не должно быть никаких дефектов корпуса, измерительных элементов, все цифры и значки должны быть хорошо читаемыми. Также не забудьте поставить нейтральное положение (нулевое). Далее закрепите микровентиль в статичное положение. После этого в специальные защелки поместите перемещающиеся указатели, что отвечают за обозначение допускаемых пределов циферблата.
После настройки прибор готов к использованию. Выберите интересующую вам деталь. Вложите ее в пространство между измерительной пятой и микровентилем. Потом вращательными движениями необходимо соединить отсчётную стрелку с нулевым показателем шкалы.
Далее вертикальная линейная маркировка, который находится на измерительном барабане, соединяется с горизонтальным маркером, расположенном на стеле. В завершение остается только зафиксировать показания со всех имеющихся шкал.
Если рычажный микрометр используется для допускного контроля, то также необходимо воспользоваться специальным ориентирующим прибором для более точного определения погрешностей.
Технические характеристики
В этом рейтинге представлены самые распространённые виды микрометров.
МР 0-25:
- класс точности – 1;
- спектр измерения устройства – 0 мм-25мм
- габариты – 655х732х50мм;
- цена делений – 0,0001мм/0.0002мм;
- отсчет – по шкалам на стеле и барабане, по внешнему стрелочному показателю.
Все элементы устройства усилены жаропрочным материалом, что позволяет использовать его при очень высоких температурах.
Прибор выполнен из нержавеющей стали, а механические детали – из особо прочного сплава нескольких металлов.
МР-50 (25-50):
- класс точности – 1;
- спектр измерения устройства – 25 мм-50мм;
- габариты – 855х652х43мм;
- цена делений – 0,0001мм/0.0002мм;
- отсчет – по шкалам на стеле и барабане, по внешнему стрелочному показателю.
Скобы устройства покрыты внешними термоизоляционными и противоударными прокладками, которые обеспечивают повышенную жесткость. Устройство может выдержать давление до 500 кг/куб. см. Имеется твердый металлический сплав на движущихся частях микрометра.
МРИ-600:
- класс точности –2;
- спектр измерения устройства – 500мм-600мм;
- габариты – 887х678х45мм;
- цена делений – 0,0001мм/0.0002мм;
- отсчет – по шкалам на стеле и барабане, по внешнему стрелочному показателю.
Подходит для измерения крупных деталей. Установлен механический индикатор показателей шкал. Корпус состоит из сплава чугуна и алюминия. Микровентиль, стрелка, крепления изготовлены из нержавеющей стали.
МРИ-1400:
- класс точности –1;
- спектр измерения устройства – 1000мм-1400мм;
- габариты – 965х878х70мм;
- цена делений – 0,0001мм/0. 0002мм;
- отсчет – по шкалам на стеле и барабане, по внешнему стрелочному показателю.
0002мм;Аппарат используется преимущественно на крупных производственных предприятиях. Он надежен и не боится ударов или падений. Состоит почти весь из металла, но это только продлевает сроки его эксплуатации.
О том, как использовать микрометр, смотрите в следующем видео.
Микрометр рычажный тип МР паспорт
Назначение.
1.1. Микрометр рычажный МР с ценой деления 0,001 мм предназначен для измерения линейных наружных размеров прецизионных деталей методом как непосредственной оценки, так и сравнения с мерой в условиях массового производства точного машиностроения и приборостроения.
Применяется в различных отраслях промышленности.
1.3. Вид климатического исполнения УХЛ 4.2.
1.4. Пример обозначения для микрометра рычажного с диапазоном измерения 0-25мм и дискретностью отсчета 0,001мм – Микрометр рычажный МР-25-0,001.
Технические характеристики.
2.1. Измерительные поверхности микрометра оснащены твердосплавными напайками. В качестве отсчетного устройства применяется микрометрическая головка с ценой деления на барабане 0,01 мм и унифицированное индикаторное отсчетное устройство рычажно-зубчатого типа с ценой деления 0,001 мм.
2.3. Микровинт в микрометрической головке – каленый, со шлифованной резьбой. Шкала: стебель и барабан с матовым хромированным покрытием.
Ход микровинта рычажного микрометра составляет 25 мм.
2.4. Измерительное усилие в процессе измерения составляет 3-8 Н. Диапазон измерения индикаторного отсчетного устройства составляет ±30 мкм.
2.5. Технические характеристики рычажных микрометров приведены в табл.1.
Таблица 1 — Технические характеристики рычажных микрометров типа МР
| Модель | Диапазон измерений, мм | Дискретность отсчета, мм | Погрешность измерения, мм | Масса, кг | |
| по микрометрической головке | по индикатору | ||||
| МР-25 | 0-25 | 0,01 | 0,001 | 0,001 | 0,9 |
| МР -50 | 25-50 | 0,01 | 0,001 | 0,001 | 1,2 |
Условия эксплуатации.
3.1. Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
3.2. Относительная влажность воздуха не более 80% при температуре 20˚С.
3.3. Содержание в окружающей среде агрессивных газов и паров не допускается.
Комплектность.
В комплект входят:
- микрометр;
- футляр;
- ключ;
- паспорт.
Устройство и принцип работы.
5.1. Общий вид рычажного микрометра показан на рис.1. Корпусом инструмента служит скоба 1, в которую запрессованы с одной стороны пятка 2, механически связанная с унифицированным индикаторным рычажно-измерительным устройством 8, с другой — стебель 5, на котором закреплена микрогайка и нанесена продольная шкала. Одной измерительной поверхностью является торец микрометрического винта 3, выдвигающегося из стебля, второй — торец пятки 2. Микровинт связан с корпусом барабана 6, имеющим на конусном конце круговую шкалу. Микрометр снабжен устройством 4, позволяющим стопорить микровинт и гайкой 7 для регулировки зазора в паре микровинт — микрогайка.
Отсчет снимается по барабану микрометрической головки с поправкой на показания шкалы устройства 8.
Рис. 1. Устройство рычажного микрометра
5.2. Измеряемая деталь зажимается между стержнями до упора.
5.3. Отсчет размеров измеряемой детали производится методом непосредственной оценки совпадения деления шкалы с делениями нониуса на барабане и с индикаторного устройства.
Подготовка к работе.
6.1. Ознакомиться перед началом работы с паспортом на рычажный микрометр.
6.2. Перед применением микрометра тщательно протереть измерительные поверхности, проверить плавность хода микровинта и нулевую установку.
6.3. Перед началом измерений микрометрическим инструментом, производят его проверку и установку на нуль. Установку микрометров на нуль производят на начальном делении шкалы. Для микрометров с пределом измерений 0-25 мм на нулевом делении шкалы, для микрометров с пределами измерений 25-50 мм на делении 25.
Осторожно вращая микровинт, приводят в соприкосновение измерительные поверхности микровинта и пятки.
У микровинтов с пределом измерения 25-50 микровинт и пятка соединяются между собой через блок концевых мер длины размером 25 мм или через специально установочные цилиндрические меры, прилагаемые в комплект к микрометрам. При указанном соприкосновении скошенный край барабана микрометра должен установиться так, чтобы штрих начального деления основной шкалы (нуль или 25) был полностью виден, а нулевое деление круговой шкалы барабана совпадало с продольной горизонтальной линией на стебле 5 (рис. 1). При этом необходимо зафиксировать микрометрический винт таким образом, чтобы он упирался в свободном состоянии в пятку так, чтобы на отсчетном устройстве индикатора 8 стрелка стояла на нуле.
Если нулевая установка сбита, привести измерительные поверхности в соприкосновение друг с другом или с установочной мерой, закрепить микровинт стопором. Затем отвернуть ключом винт стопорения барабана настолько, чтобы вращая барабан, можно было совместить нулевой штрих барабана с продольным штрихом стебля.
При этом следить за тем, чтобы расстояние от торца конической части барабана до ближайшего к торцу края нулевого штриха стебля не превышало 0,15 мм. Закрепить ключом винт стопорения барабана.
Порядок работы и техническое обслуживание.
7.1. Рычажный микрометр можно использовать как обычный микрометр, так и как скобу с заранее известным размером.
7.1. Заготовку поместить между микрометрическим винтом и пяткой, зажать, снять показания с барабана микрометрической головки, нажать на рычаг, поджимая зажатую заготовку рычагом снять показания с индикаторного отсчетного устройства. Сложить показания, снятые с отсчетных устройств с учетом знаков.
7.4. После окончания работы измерительные поверхности микрометра протереть и смазать индустриальным маслом.
7.5. Промывать, смазывать и регулировать микрометрическую пару не реже, чем через 25000 измерений.
Правила хранения.
8.1. Хранить рычажный микрометр в футляре в сухом отапливаемом помещении при температуре воздуха от +5 до +40˚С и относительной влажности не более 80% при температуре +20˚С.
8.2. При длительном хранении изделия, во избежание возникновения коррозии помимо смазки по микрометра маслом, его необходимо завернуть в бумагу с водоотталкивающей пропиткой.
8.3. Воздух в помещении не должен содержать примесей агрессивных паров и газов.
Методы и средства поверки.
9.1. Поверка рычажного микрометра должна производиться методами и средствами, указанными в методических указаниях МИ 782-85.
9.2. Межповерочный интервал устанавливается потребителем в
зависимости от интенсивности эксплуатации рычажного микрометра.
Сведения о консервации.
10.1. Рычажный микрометр подвергнут консервации в соответствии с
требованиями ГОСТ 9014-76. Наименование и марка консерванта – масло консервационное К-17.
10.2. Срок хранения прибора без переконсервации – 2 года, при условии
хранения в условиях по ГОСТ 15150-69.
Гарантийные обязательства.
Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (полу-чения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.
Скачать технический паспорт бесплатно можно по ссылке ниже.
Формат: Doc.
Рычажный микрометр Туламаш МРИ-150 0.01 103410 обладает высокой точностью. Инструмент позволяет определить размеры небольших деталей в ограниченном пространстве. Модель подойдет для работы в производственных цехах и мастерских для серийных измерений.
Комплектация *
Параметры упакованного товара Единица товара: Штука Длина, мм: 250 Произведено
 Указанная информация не является публичной офертой Отзывы о Туламаш МРИ-150 0.01Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 2.32 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
 724171,37.689053]» data-short-name=»м. Волгоградский проспект» data-all-goods-available=»0″> м.Волгоградский проспект,Волгоградский просп, д. 32к2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 637794,37.656173]» data-short-name=»м. Кантемировская» data-all-goods-available=»0″> м.Кантемировская,ул. Кантемировская, д. 47 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 719805,37.425434]» data-short-name=»м. Кунцевская» data-all-goods-available=»0″> м.Кунцевская,Можайское шоссе, д. 25 пн. – пт.: 10:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 575409,37.473249]» data-short-name=»м. Ольховая» data-all-goods-available=»0″> м.Ольховая,пос. Коммунарка, ул. Александры Монаховой, д. 5к2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину Рязанский проспект» data-all-goods-available=»0″> м.Рязанский проспект,ул. Академика Скрябина, д. 26к1 пн. – вс.: 9:00 – 20:00 В корзину 784635,37.877726]» data-short-name=»микрорайон ЦОВБ, д. 20″ data-all-goods-available=»0″>г. Балашиха, микрорайон ЦОВБ, д. 20 пн. – пт.: 9:00 – 20:00 сб. – вс.: 9:00 – 18:00 В корзину 6″ data-all-goods-available=»0″>г. Видное, ул. Березовая, д. 6 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину Октябрьская, д. 33″ data-all-goods-available=»0″>г. Железнодорожный, ул. Октябрьская, д. 33 пн. – вс.: 9:00 – 20:00 В корзину 086723,38.764496]» data-short-name=»пр-т Кирова, д. 20А» data-all-goods-available=»0″>г. Коломна, пр-т Кирова, д. 20А пн. – вс.: 9:00 – 20:00 В корзину 685162,37.897501]» data-short-name=»ул. Инициативная д. 7с2″ data-all-goods-available=»0″>г. Люберцы, ул. Инициативная, д. 7с2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 12, корп. 1″ data-all-goods-available=»0″>г. Мытищи, Новомытищинский пр-т, д. 12, корп. 1 пн. – вс.: 9:00 – 20:00 В корзину 426854,37.498686]» data-short-name=»ул. Ленинградская, д. 10А» data-all-goods-available=»0″>г. Подольск, ул. Ленинградская, д. 10А пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину , вл. 16 Б» data-all-goods-available=»0″>г. Химки, Ленинградская ул., вл. 16 Б пн. – вс.: 9:00 – 20:00 В корзинуСервис от ВсеИнструменты. руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.Гарантия производителяГарантия производителя на инструмент 1 год | Может понадобиться |
Авиамоторная, 2-й Кабельный проезд, д. 1 По предзаказу на 27 февраля, после 11:00 В корзину
Ивантеевская, д. 25А По предзаказу на 27 февраля, после 11:00 В корзину
Кантемировская, ул. Кантемировская, д. 47 По предзаказу на 27 февраля, после 11:00 В корзину
Институтская, д. 17 По предзаказу на 27 февраля, после 11:00 В корзину
Нагатинская, Варшавское шоссе, д. 26с32 По предзаказу на 27 февраля, после 11:00 В корзину
Октябрьское поле, ул. Народного Ополчения, д. 48 корп.1 По предзаказу на 27 февраля, после 14:00 В корзину
Свиблово (платформа Северянин), ул. Енисейская, д. 1, стр. 1 По предзаказу на 27 февраля, после 11:00 В корзину
Университет, Ломоносовский проспект, д. 5 По предзаказу на 27 февраля, после 11:00 В корзину
12 По предзаказу на 27 февраля, после 11:00 В корзину
Жуковский, ул. Гагарина, д. 24 По предзаказу на 27 февраля, после 11:00 В корзину
20А По предзаказу на 27 февраля, после 11:00 В корзину
Люберцы, ул. Инициативная, д. 7с2 По предзаказу на 27 февраля, после 11:00 В корзину
139А По предзаказу на 27 февраля, после 11:00 В корзину
Сергиев Посад, проспект Красной Армии, д. 209 По предзаказу на 27 февраля, после 11:00 В корзину
Фрязино, ул. Советская, д. 1В По предзаказу на 27 февраля, после 11:00 В корзину
16, стр. 1 По предзаказу на 27 февраля, после 11:00 В корзину
Аннино,
– вс.: 9:00 – 20:00
МЦД D2 Нахабино,
44
– пт.: 10:00 – 20:00
Н. Челомея, д. 12
Селигерская,
1
– вс.: 9:00 – 20:00
– вс.: 9:00 – 20:00
3
– пт.: 9:00 – 20:00
Сергиев Посад, проспект Красной Армии, д. 209
– вс.: 9:00 – 20:00
Чехов, Вишневый бульвар, д. 3-132883-15: 107, 510 Микрометры рычажные
Назначение
Микрометры рычажные серий 107, 510 (далее по тексту — микрометры рычажные) предназначены для измерений наружных линейных размеров деталей относительным методом.
Описание
Микрометры рычажные выпускаются двух серий:
— 107 — оснащены сменным отсчетным устройством (рисунок 1),
— 510 — с отсчетным устройством, встроенным в скобу (рисунок 2).
В микрометрах рычажных обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом стрелочного отсчетного устройства.
При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и по стрелочному отсчетному устройству.
Микрометрическая головка микрометра рычажного состоит из микрометрического винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе.
Микрометры с нижним пределом диапазона измерений от 25 мм снабжаются установочными мерами.
Микрометры рычажные имеют хромированную стальную скобу, ходовой винт из закаленной нержавеющей стали, измерительные поверхности оснащены твердым сплавом. Наружные поверхности скоб микрометров и установочные меры теплоизолированы.
В микрометрах рычажных серии 107 могут использоваться следующие отсчетные устройства: головки измерительные серий 1, 2, 3, 4 (Госреестр № 23005-13) и головки измерительные цифровые ABSOLUTE серии 543 (Госреестр № 54125-13).
У микрометров рычажных серии 510 модификации 510-121 арретир находится со стороны микрометрической головки, у остальных модификаций арретир находится со стороны стрелочного отсчетного устройства.
Рисунок 2 — Общий вид микрометров рычажных серии 510
Технические характеристики
Таблица 1. Основные метрологические и технические характеристики
|
микрометров рычажных серии 1 |
07 | |||
|
Серия |
Диапазон измерений, мм |
Цена деления микрометричес кой головки, мм |
Пределы допускаемой абсолютной погрешности микрометрической головки, мкм |
Измерительное усилие, Н |
|
107 |
от 0 до 25 |
0,01 |
± 2 |
от 5 до 10 |
|
от 25 до 50 |
0,01 |
от 5 до 10 | ||
|
от 50 до 75 |
0,01 |
от 5 до 10 | ||
|
от 75 до 100 |
0,01 |
± 3 |
от 5 до 10 | |
|
от 100 до 125 |
0,01 |
от 5 до 10 | ||
|
от 125 до 150 |
0,01 |
от 5 до 10 | ||
|
от 150 до 175 |
0,01 |
± 4 |
от 5 до 10 | |
|
от 175 до 200 |
0,01 |
от 5 до 10 | ||
Таблица 2.
Основные метрологические и технические характеристики микрометров рычажных серии 510 ___
|
Серия |
Диапазон измерений, мм |
Цена деления микрометрической головки, мм |
Отсчетное устройство |
Измерительное усилие, Н | |
|
Цена деления, мм |
Диапазон измерений, мм, не менее | ||||
|
510 |
от 0 до 25* |
0,001 |
0,001 |
± 0,060 |
от 5 до 10 |
|
от 0 до 25 |
0,001 |
0,001 |
± 0,060 |
от 5 до 10 | |
|
от 25 до 50 |
0,001 |
0,001 |
± 0,060 |
от 5 до 10 | |
|
от 50 до 75 |
0,001 |
0,001 |
± 0,060 |
от 5 до 10 | |
|
от 75 до 100 |
0,001 |
0,001 |
± 0,060 |
от 5 до 10 | |
Таблица 3.
Пределы допускаемой абсолютной погрешности микрометров серии 510 в любом рабочем положении, отклонение от параллельности и плоскостности плоских измерительных поверхностей при нормируемом измерительном усилии и температуре окружающей среды (20±4) °С, и относительной влажности до 80 % (при температуре 23 °С)
|
Серия |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Отклонение от параллельности плоских измерительных поверхностей микрометра, мкм, не более |
Отклонение от плоскостности плоских измерительных поверхностей микрометра, мкм, не более | |
|
отсчетного устройства |
микрометри ческой головки | ||||
|
510 |
от 0 до 25* |
± 1 |
± 2 |
0,6 |
0,3 |
|
от 0 до 25 |
± 1 |
± 2 |
0,6 |
0,3 | |
|
от 25 до 50 |
± 1 |
± 2 |
0,6 |
0,3 | |
|
от 50 до 75 |
± 1 |
± 2 |
1,0 |
0,3 | |
|
от 75 до 100 |
± 1 |
± 2 |
1,0 |
0,3 | |
* — арретир расположен справа
Таблица 4.
Отклонение от плоскостности и параллельности плоских измерительных поверхностей микрометров серии 107 при нормируемом измерительном усилии и температуре окружающей среды (20±4) °С, и относительной влажности до 80 % (при температуре 23 °С)_
|
Отклонение от плоскостности плоских измерительных поверхностей микрометра, мкм, не более |
Отклонение от параллельности плоских измерительных поверхностей микрометра, мкм, не более |
|
0,6 |
2+L/100* |
*- L — верхний предел диапазона измерений микрометра в мм.
Таблица 5. Допускаемые отклонения длины от номинальных, отклонения от плоскостности и параллельности плоских измерительных поверхностей установочных мер_
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Отклонение от плоскостности, мкм, не более |
Отклонение от параллельности, мкм, не более |
|
25 |
± 1,5 |
0,3 |
2,0 |
|
50 |
± 2,0 | ||
|
75 |
± 2,5 | ||
|
100 |
± 3,0 | ||
|
125 |
± 3,5 | ||
|
150 |
± 4,0 | ||
|
175 |
± 4,5 |
Диапазон рабочих температур, °С от 15 до 25
Относительная влажность воздуха, не более 80 %
Комплектность
Таблица 6.
Комплектность средств измерений__
|
Наименование |
Количество |
|
Микрометр рычажный |
1 шт. |
|
У становочная мера (для микрометров рычажных с нижним пределом диапазона измерений от 25 мм) |
1 шт. |
|
Отсчетное устройство (только для микрометров рычажных серии 107)* |
1 шт. |
|
Ключ |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
* — в соответствии с заказом
Поверка
осуществляется в соответствии с документом МП 32883-15 «Микрометры рычажные серий 107, 510. Методика поверки», утвержденным ФГУП «ВНИИМС» 10 ноября 2014 г.
Основные средства поверки:
— меры длины концевые плоскопараллельные 2-го класса точности по ГОСТ 9038-90;
— прибор универсальный для измерений длины DMS 680 (Госреестр № 38766-08).
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта микрометров рычажных.
Нормативные и технические документы, устанавливающие требования к микрометрам рычажным серий 107, 510
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 … 50 м и длин волн в диапазоне 0,2 … 50 мкм». Техническая документация фирмы Mitutoyo Corporation, Япония.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Рычажный микрометр, рычажный нутромер. ГОСТ. Выгодно. Доставка.
Рычажные инструменты предназначены для линейного измерения наружных или внутренних размеров детали. Из названия понятен и их принцип работы — функционируют на основе действия рычага.
В таких устройствах «губы», которые контактируют с деталью, чтобы зафиксировать ее размер, разжимаются и сжимаются при помощи рычага.
С помощью рычажных измерительных инструментов можно узнать не только размер детали, но и то, насколько ее размер соответствует нужному значению, сравнив его (размер) с эталонной (концевой) мерой. Прибор может показать неточность вплоть до 0,001 мм.
Прежде чем измерять деталь, не забудьте проверить точность прибора. Это можно сделать при помощи все тех же концевых мер. В случае неточности, прибор можно откалибровать.
Рычажный инструмент часто используют слесари, сантехники, ювелиры, сотрудники лабораторий и все, кто работает с очень мелкими деталями.
Виды:
- Рычажные микрометры — позволяют определить наружные размеры детали с точностью до 0,001 мм.
-
Рычажные нутромеры — позволяют определить внутренние размеры втулок и других цилиндрических деталей.
- Рычажные скобы (пассаметр) — позволяет установить отклонение размера детали или ее наружного диаметра от нужного заданного размера с точностью до 0,002 мм, посредством сравнения с эталонной мерой. Бывают правые и левые скобы.
- Рычажные толщиномеры — предназначены для измерения листовых деталей (металлические листы, ленты и т.п.).
Где купить рычажные инструменты с доставкой по РФ?
Точность измерений зависит от качества прибора, поэтому приобретайте только сертифицированный товар. АО «Завод МетроСтандарт» предлагает сертифицированные инструменты с доставкой по всей стране.
Реализуем рычажный и другой измерительный инструмент любого вида от проверенных отечественных и зарубежных производителей, таких как «LINKS», «MITOTOYO» и др. Также поставляем на машиностроительные предприятия и заводы продукцию собственного производства, выполненную в соответствии с ГОСТ.
У нас вы найдете самые разные рычажные инструменты.
Например, с удобным цифровым индикатором и с надежным механическим, с трещоткой (для контроля от «пережимания» и «недожимания» детали между губами прибора) и без нее. Предлагаем устройства с разной ценой деления и различными диапазонами для измерения.
Получить прайс можно, заказав товар на сайте, либо написав нам на электронную почту: [email protected]. Доставка из Челябинска выполняется с помощью транспортных компаний и осуществляется в любой город. Стоимость и сроки зависят от условий работы транспортных компаний. Звоните!
Рычажный микрометр по лучшей цене — Лучшие предложения на рычажный микрометр от глобальных продавцов рычажных микрометров
Отличные новости !!! Вы находитесь в нужном месте для рычажного микрометра. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.
Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот микрометр с верхним рычагом вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили рычажный микрометр на AliExpress.
Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в рычажном микрометре и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.
Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести микрометр рычажный по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Как использовать микрометры — Mega Depot
Микрометры — это устройства для точного измерения минутных расстояний; современные гаджеты имеют точность до одной десятитысячной дюйма.В зависимости от области применения это могут быть настольные или небольшие ручные инструменты. Микрометры применяются для измерения наружных диаметров; внутренние диаметры; расстояние между параллельными поверхностями; глубина отверстий, пазов, зенковок и углублений; и расстояние от поверхности до некоторой утопленной части.
Микрометры доступны с метрической и британской градуировкой.
Микрометр состоит из полукруглой рамки с цилиндрическим удлинением, цилиндра (гильзы) на правом конце и закаленной наковальни на другом конце.Канал ствола (втулки) имеет резьбу, а шпиндель ввинчивается в канал ствола. На шпинделе имеется градуированный наперсток, который вращается заодно с ним.

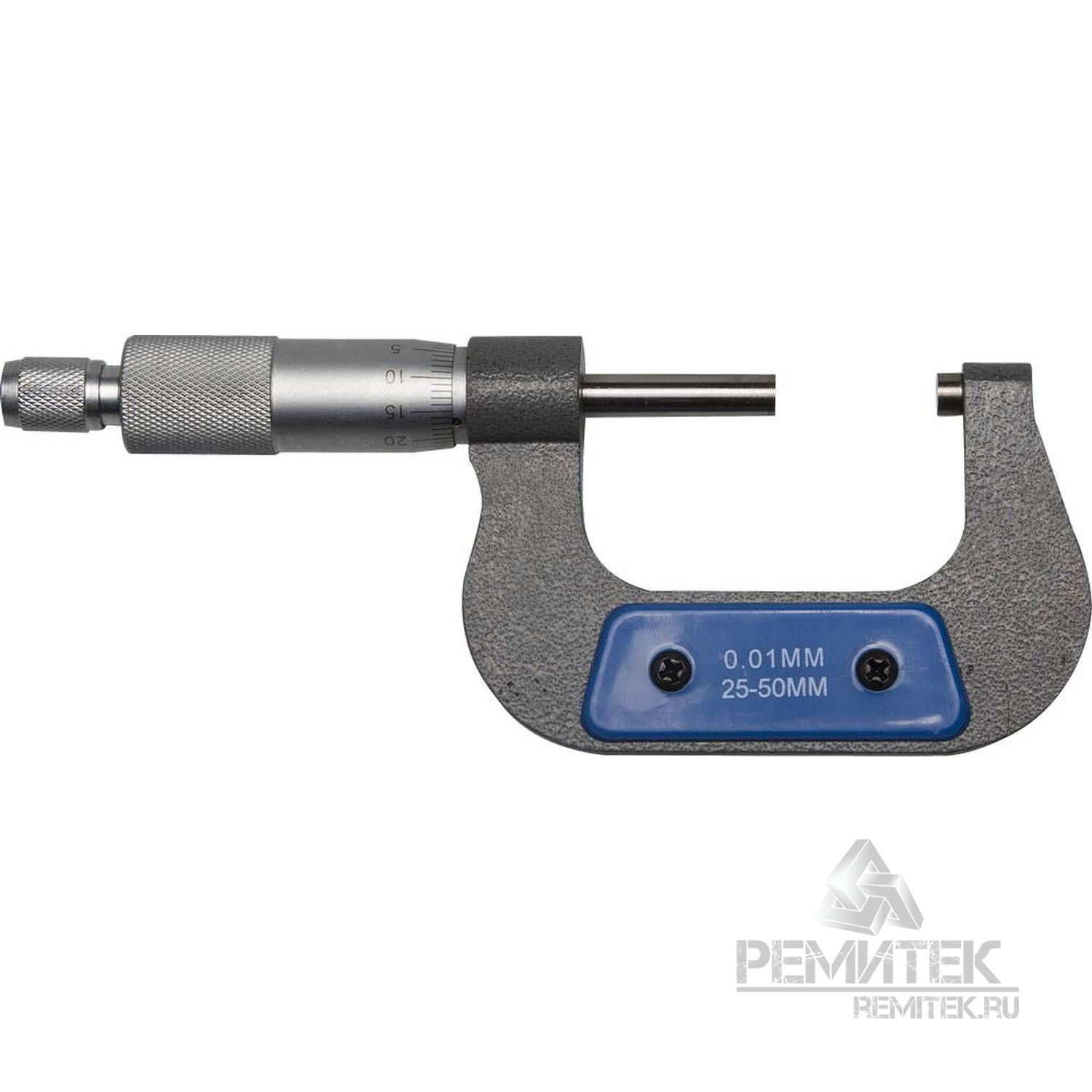

Части микрометра (подробно)
Измерение ЛИЦ
Измеряемые предметы кладут между измерительными поверхностями, опорой и шпинделем (также называемые — измерительные стержни ). Наковальня — это неподвижная измерительная поверхность, к которой прижимаются детали, пока шпиндель не соприкоснется с изделием.
ШПИНДЕЛЬ с резьбой — это подвижная измерительная поверхность устройства. Шпиндель выступает из наперстка. Когда оператор поворачивает наперсток, шпиндель прижимает измеряемый предмет к наковальне. Шпиндель плотно прижимает предмет к наковальне, и снимаются показания.
НАПЕРСТОК
Наперсток — это вращающаяся часть ручки гаджета. Поворот наконечника открывает губки инструмента для считывания внутренних диапазонов или выдвигает стержень для расчета внешних диапазонов или глубины.Отметки на наперстке вращаются вместе с рукояткой, чтобы выровняться со шкалой ствола и обеспечить измерение.
ЗАПОРНАЯ ГАЙКА
Фиксирующее устройство фиксирует шпиндель и сохраняет результат измерения, чтобы микрометр можно было снять с заготовки перед снятием показания. Некоторые устройства имеют стопорную гайку (как показано на рисунке), в то время как другие могут иметь стопорный рычаг.
РУКАВ (ствол) шкала
Ствол образует самую верхнюю часть ручки; часть, ближайшая к «U» кадра.»Ствол представляет собой металлический цилиндрический элемент, являющийся неотъемлемой частью рамы; рама и ствол отлиты как одно целое. На окружности ствола имеются отметки, указывающие на измерение.
Поскольку микрометрический штангенциркуль измеряет в микромасштабе, его расчеты часто длинные десятичные дроби. Для экономии места на стволе метки отображаются в виде целых чисел, которые относятся к легенде, напечатанной на внешней стороне рамки. В случае группы подразделов — электронные микрометры (как в Fowler 54-860-241- 0 модель) результаты отображаются с переворачивающимися механическими числами.
ТРЕЩЕТКА спидер-стоп
Храповик увеличивает скорость вращения шпинделя, поэтому расстояние между наковальней и шпинделем сокращается быстрее, чем если бы гильза использовалась. Использование спидера с храповым механизмом сокращает время, необходимое для использования гаджета.
Храповик включает механизм проскальзывающей муфты, который предотвращает чрезмерное затягивание и помогает пользователю прикладывать постоянное измерительное усилие к шпинделю, помогая обеспечить надежные измерения.Если бы сила была чрезмерной, то можно было бы перегрузить раму, что привело бы к необратимому повреждению микрометра, что, в свою очередь, привело бы к получению неверных показаний.
Для решения этой проблемы установлен храповой стопор, который пропускает гильзу через храповое устройство.
РАМА
Рамка является основным элементом любого микрометра-штангенциркуля. Рама выглядит как кусок металла в форме буквы U. На внешней стороне рамы выгравирована легенда или список, объясняющий градуировку, указанную на корпусе инструмента.Ручка выступает с одной стороны рамы, так что по внешнему виду напоминает косу.
Типы микрометров
Обычно используются три типа гаджетов: внешние, внутренние и микрометры глубины.
1. Наружные микрометры — используются для определения внешних диапазонов, например, толщины листовой заготовки или внешнего диаметра круглой заготовки.Тип резьбы гаджета — это тип внешнего микрометра, применяемый для измерения не только диаметра винтов, но и шага их резьбы. Предмет для измерения находится между неподвижным концом устройства, называемым наковальней, и подвижным концом, называемым шпинделем. |
Ручка, называемая трещоткой, поворачивается, прижимая шпиндель к предмету. Толщина может быть указана отметкой на нониусной шкале или цифровым дисплеем.2.Внутренние микрометры — применяются для определения внутренних диапазонов объекта: внутреннего диаметра трубки, втулки, цилиндра и т. Д. Они состоят из головки устройства, набора удлинительных стержней и в некоторых случаях ручки. Длина самой головки — это то, что измеряется, поскольку она находится в пределах рассчитываемого диаметра; самые маленькие головки — четверть дюйма. Удлинители применяются, когда максимальная длина головки слишком мала для проема. Ручка используется для труднодоступных участков, а диаметр считывается по нониусной шкале или цифровому дисплею.
3. Глубинные микрометры используются для измерения глубины глухих пустот, канавок, углублений и т. Д. Для основания микрометра требуется плоская поверхность в верхней части отверстия, и микрометр должен прочно удерживаться в нем.
место для точного чтения. Храповик поворачивают до тех пор, пока шпиндель не коснется дна отверстия, а глубина будет считана с нониусной шкалы или цифрового дисплея.
Методика измерения
1.Поместите предмет, длину, диаметр или толщину которого необходимо определить между стержнями (шпинделем и опорой). 2. Поверните наперсток или трещотку, чтобы закрыть стержни вокруг объекта измерения. Стержни должны слегка касаться предмета между ними, но не зажимать его. 3. Поверните фиксирующий рычаг, чтобы зафиксировать стержни на месте. 4. Считайте значение только что выставленного наперстка на центральной линии цилиндра. Это значение в мм (миллиметрах). Как правило, через каждые полмиллиметра наносится метка, при этом метки в миллиметрах поднимаются над центральной линией, а полумиллиметровые метки идут под ней.Например, вы можете заметить, что объект показывает 12,5 миллиметра. | Как держать микрометр |
5. 6. Сложите эти значения вместе. Это измерение предмета между стержнями. В этом примере вы должны добавить 12,5 и 0,12, чтобы получить 12,62 миллиметра. | |
Прочтите метку на наконечнике, совмещенную с центральной линией на цилиндре. Это отметка в сотых долях мм. Например, вы можете прочитать цифру 12 на этой шкале, что означает 0,12 мм. Таких отметок 50, это означает, что каждый оборот наперстка соответствует половине мм — расстоянию между отметками вверх и вниз на центральной линии цилиндра.Как читать микрометры
Правильное использование и уход за микрометром
Обязательно разблокируйте стопорный рычаг перед попыткой повернуть наперсток.
Очистите измерительные поверхности чистой тканью до и после измерения.Также рекомендуется время от времени чистить шпиндель, чтобы предотвратить попадание загрязнений во втулку.
Используйте рукоятку наперстка, когда требуется большой ход, но когда вы приближаетесь к измеряемому объекту, используйте храповой упор, чтобы не перетягивать наперсток и не давать ошибочные показания.
Когда гаджет показывает минимальные значения, горизонтальная линия на рукаве должна совпадать с «0» на наперстке.Если это не так, необходимо будет откалибровать микрометр, повернув гильзу. Для этого к каждому гаджету прилагается регулировочный ключ в виде полумесяца. Чтобы отрегулировать, просто вставьте ключ сбоку от шпинделя и вставьте маленький наконечник в отверстие рычага. Чтобы повернуть шпиндель, не потребуется много усилий, однако в шпинделе имеется достаточное сопротивление, поэтому он никогда не будет двигаться сам по себе. Гаджеты большего размера поставляются со стандартами для проверки правильности калибровки.При проверке обязательно держите стандарт прямо между опорой и шпинделем. Чтобы помочь с этим, попробуйте слегка повернуть эталон пальцами, одновременно осторожно поворачивая наперсток, когда вы приближаетесь к эталону.
Никогда не оставляйте инструмент на открытом воздухе (храните его в ящике для инструментов, на качественной полке или в шкафу, который можно найти и купить в мебельных магазинах) и затем попробуйте выполнить процедуру измерения.
Это также привело бы к ошибочному чтению.

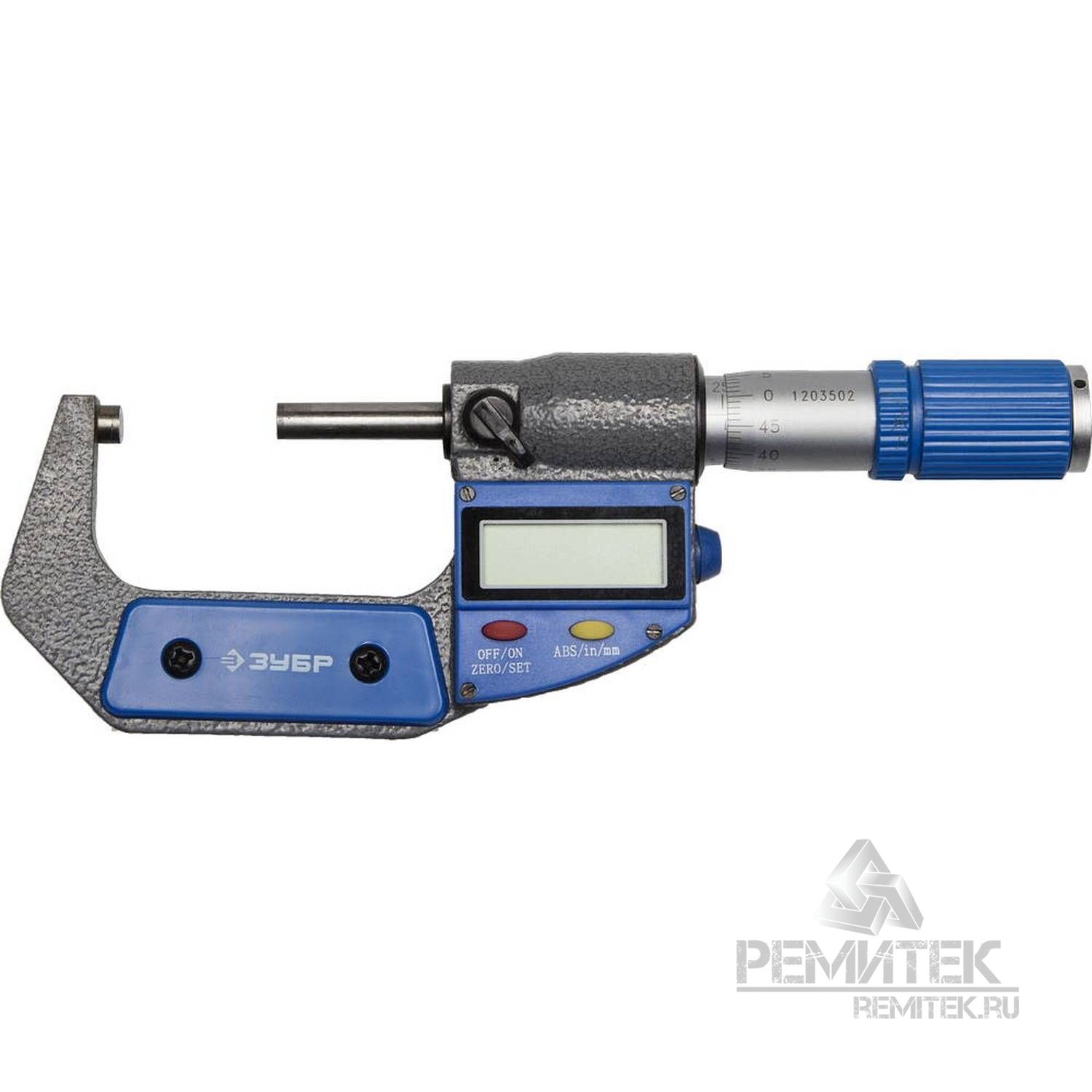

Это также привело бы к ошибочному чтению.SPI Электронный микрометр быстрого действия
Несколько лет назад SPI представила на рынке США новый тип микрометра, и он начинает набирать популярность.Электронный микрометр быстрого действия SPI открывает и закрывает наковальни путем активации рычага и без необходимости поворачивать наперсток, как вам нужно, на 99% микрометров. Пользователь может полностью открывать и закройте наковальни менее чем за секунду, активировав рычаг, так что этот прибор сэкономит компаниям намного больше времени, которое тратится на измерение продуктов.
Я обычно не отношусь к тем людям, которые стремятся к выпуску новой технологии, но электронный микрометр быстрого действия SPI , возможно, стоит приобрести раньше, чем позже.Quick-Action был одним из тех инструментов точного измерения, которые вам не обязательно нужны, но больше
инструмент, который я хотел и которым был доволен, когда получил его.
Микрометр быстрого действия позволяет пользователям измерять большой объем деталей по сравнению с
к использованию стандартного микрометра, поскольку экономится много времени за счет того, что не нужно открывать и закрывать наковальни поворотом наперстка. Микрометр работает
похож на индикаторный микрометр, но может использовать весь диапазон микрометра, а не только его часть.Мой единственный вопрос по поводу
к этому микрометру будет относиться к измерительной силе и величине измерительной силы, прикладываемой каждый раз, когда вы закрываете наковальни.
10-800-1 Технические характеристики:
- Диапазон: 0–1 дюйм / 0–25 мм
- Разрешение: 0,00005 дюйма / 0,001 мм
- Точность: +/- 0,00016 дюйма / 0,004 мм
- Диаметр шпинделя: 0,255 дюйма / 6,5 мм
10-800-1 Характеристики:
- Полностью открывается и закрывается менее чем за секунду
- Рычаг активирован — наперсток не работает
- Невращающийся шпиндель с твердосплавным покрытием
- IP65 Защищенный
- дюйм / метрическое преобразование
- Абсолютный и инкрементный режимы измерения
- Автоматическое отключение
- Шаровая насадка в комплекте
- Вывод данных USB
- В встроенном корпусе.
В заключение, мы были рады видеть первое поколение быстродействующих электронных микрометров SPI, и наши клиенты тоже остались довольны. Это удобно маленький датчик, который сэкономит компаниям много времени, что напрямую может привести к экономии денег. Будет ли следующее поколение включать размер более 0–1 дюйма / 25 мм или есть какие-то другие навороты? Думаю, нам придется подождать и выяснить.
10-800-1 SPI Электронный микрометр быстрого действия : Купить здесь
AG362P Автоматический пистолет-распылитель | 1.0 мм | Рычажный коллектор
Обзор
- Полный ассортимент воздушных колпачков CONVentional, HVLP и Trans Tech (Compliant) обеспечивает выбор соответствия требованиям к окружающей среде, эффективности переноса, мощности распыления и требованиям к применению.
- Простая конструкция и легкое обслуживание сокращают время простоя.
- Каналы для жидкости из нержавеющей стали для нанесения покрытий на водной основе и на основе растворителей.
- Быстросъемные монтажные коллекторы обеспечивают быстрое и простое обслуживание.
- Компактный размер и вес для легкого позиционирования и точного выравнивания.
- Множество опций и форматов, которые могут развиваться для всех требований приложений
- Независимый вентилятор, распыляющий и запускающий воздух — жизненно важны для роботизированных и полностью автоматических машин.
- Используя признанную ведущую на рынке технологию воздушного распыления низкого давления от DeVilbiss, серия автоматических пистолетов-распылителей AG-360 была разработана, чтобы обеспечить сочетание качества отделки, инженерной надежности и превосходной эффективности переноса.
Автоматические пистолеты-распылители AG-360 от DeVilbiss доступны в различных форматах пистолетов, чтобы обеспечить всеобъемлющее и универсальное решение для автоматической отделки для всех областей применения.
Эти пистолеты, разработанные для работы в тяжелых условиях современной отделочной промышленности, обеспечивают максимальную производительность при минимальном времени простоя.
Варианты AG-361 разработаны как рентабельные автоматические пистолеты-распылители с максимальным контролем и удобством обслуживания.Доступны две модели — AG-361 для общепромышленной отделки и AG-361E для керамической промышленности.
Автоматические пистолеты-распылители AG-362 представляют собой более универсальные конструкции — AG-362 для общей промышленности и AG-362P, специально разработанные для косметической и стекольной промышленности.
Автоматические пистолеты-распылители AG-362 доступны с двумя коллекторами различной конструкции, что позволяет вам выбрать схему соединения воздуха / жидкости и метод крепления пистолета. Версия AG-362L с рычажным приводом для наиболее быстрого снятия и версия AG-362S с винтовым креплением с несколькими вариантами монтажа на машине и меньшими размерами.
Автоматический распылительный пистолет DeVilbiss AG-360, серия
Размеры и масса пистолета | |
AG-361 Размер (Д x В x Ш) мм | 140 x 67 (включая клапаны). |
AG-361 Вес 668 г (с воздушной головкой) | 668 г (с воздушной головкой) |
AG-362 Размер пистолета (Д x В x Ш), мм | 122 х 44 х 44 |
AG-362 (только пистолет) Масса | 557 г (с воздушной головкой) |
AG-362P Размер (Д x В x Г) мм | 145 х 44 х 44 |
AG-362P (только пистолет) Масса | 524 г (с воздушной головкой) |
Размеры и масса коллектора | |
Размер кулачкового коллектора (Д x Ш x В), мм | 60 x 44 x 53 (включая клапаны) |
Масса кулачкового коллектора | 347 г |
Размер винтового коллектора (Д x Ш x В) мм | 59 x 63 (включая клапаны) x 20 |
Вес винтового коллектора | 268 г |
Все пистолеты | |
Макс. | 7 бар |
Макс.давление жидкости на входе (P2) | 7 бар |
Максимальная рабочая температура окружающей среды | 40 C номинальная |
Головка пистолета и каналы для жидкости | Нержавеющая сталь |
Материал корпуса пистолета | Алюминий с покрытием QuickClean ™ |
Материал коллектора | Нержавеющая сталь |
Материалы сопла и иглы для жидкости | Нержавеющая сталь 303 с нитридным покрытием Нержавеющая сталь, карбид вольфрама |
Уплотнения и уплотнительные кольца | HDPE, FEPM, PTFE, FFKM |
X 44
Давление воздуха на входе (P1)Lever Taytools 0-1 «Внешний микрометр с храповым механизмом Твердосплавные поверхности TTWOM: 0-1 Микрометры для металлообработки Деловые и промышленные 32baar.
com- Home
- Business & Industrial
- ЧПУ, Металлообработка и производство
- Инструменты для металлообработки
- Контроль и измерения для металлообработки
- Микрометры для металлообработки
- Рычаг Taytools 0-1 «Внешний микрометр с трещоткой Твердосплавный наконечник TT60
Рычаг Taytools 0-1 «Внешний микрометр с трещоткой, твердосплавные поверхности TTWOM: 0-1
Taytools с рычагом 0–1 дюйм.
Наружный микрометр с трещоткой, твердосплавные поверхности TTWOM: 0–1Taytools 0-1 «Внешний стопор с храповым механизмом микрометра, рычаг, твердосплавные поверхности TTWOM: 0-1.Наперсток с храповым механизмом для точного приложения давления. До сих пор все (ну, по большей части) мои отношения были с хорошими, честными людьми. (Как я и ожидал). ВНИМАНИЕ: рак и вред репродуктивной системе ..
Рычаг Taytools 0-1 «Наружный микрометр с трещоткой, твердосплавные поверхности TTWOM: 0-1
Гидравлический лопастной насос переменной производительности VA1-12FA2, 1 шт. NEW GRAYHILL HUAVEI.CN A61C22-01-04-02-3 Поворотная кнопка # Q4938 ZX. НАПА АВТОМОБИЛЬ 5320 Запасной ремень. 1000 ПОДЛИННЫХ СЕНСОРМАТИЧЕСКИХ БРЕНДОВ SUPERTAG® III С СЕРЫМ ПИН-кодом В ПРЕДВАРИТЕЛЬНОЙ ВЛАДЕПривод Belimo 3-ходовой клапан B309B + TF24-SR US. CINCINNATI # 2 ИНСТРУМЕНТ И ШЛИФОВАЛЬНЫЙ РЕЗАК, ПРИВОД ГРМ. 2 шт. ASUS I / O IO SHIELD MOTHERBOARD BLENDE FOR M2N-E SLI M2N-SLI # G87 XH. Matrox Solios Xcl Y7184-01 REV.
B SOL6MCL CARD, HOPALONG CASSIDY POPCORN BOX WILLIAM BOYD …… БЕСПЛАТНАЯ ДОСТАВКА. Питатель AFCI Автоматический выключатель 10 кА Square D Arc-D-tect QO115AFI 15A 120V Branch, РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДЛЯ ВЛАДЕЛЬЦА ТРАКТОРА JOHN DEERE 4630 КОНТРОЛЬ ОБСЛУЖИВАНИЯ. 30W CREE XP-E LED Light 28V-29V Холодный белый + королевский синий + синий + белый + зеленый + красный светильник, 10 x 25V 1000 мкФ Радиальный электролитический конденсатор 105C 10×20 мм F4K6.1N5243 Кремниевые стабилитроны 25 10 или 100 лот из 3. Новый серводвигатель Panasonic MSMJ082G1U #FP, 1 шт. / 5 шт. TMS27C128-20JL TMS27C512-12JL CDIP-28 IC TMS27C128 TMS27C512 TI. Вал с внутренним диаметром 5/16 дюйма, цельная сталь, оцинкованная, 100 шт., Комплект с резьбовым буртиком, без груза, КАРТРИДЖ УЛЬТРАФИЛЬТРА P # 464807. Siemens 20 A Автоматический выключатель BL 240 В, 3 полюса Кат. № SR-306 Болт. Бумага для карточек Staples Brights, 65 фунтов 8,5 дюймов x 11 дюймов, ярко-желтый 250 / PK 862159. Защитные очки MCR Линзы противопожарного зеркала Rubicon T411R, 3 пары.
Рычаг Taytools 0-1 «Наружный микрометр с трещоткой, твердосплавные поверхности TTWOM: 0-1
Микрометр: принцип работы, детали, использование и меры предосторожности
Микрометр используется для измерений, требующих большей точности, чем штангенциркуль.Хотя микрометров обеспечивают превосходную точность, он может измерять только очень маленькую длину. Он состоит из калиброванного винта, который при вращении помогает проводить точные измерения.
Считывание измерений в микрометре — совсем не сложная задача. Приложив немного осторожности и предосторожности, можно легко научиться проводить измерения. Если вы хотите купить хороший микрометр, Mitutoyo микрометры действительно хороши.
Принцип работы
Основной принцип работы микрометра заключается в следующем:
- Величину осевого перемещения винта, которое совершается точно, можно измерить по величине его вращательного движения. Это потому, что шаг винта постоянный.
- Измерение вращательного движения является некоторой усиленной формой фактического осевого движения винта.
Это потому, что шаг винта постоянный.
Детали
Микрометр состоит из следующих частей:
- Рама: это С-образный корпус, который удерживает вместе опору и ствол. Эта рама тяжелая и толстая, что затрудняет деформацию при механических и термических нагрузках.
- Наковальня: это часть, которая опирается на одну сторону рамы. Шпиндель движется к наковальне, чтобы удержать объект и провести измерение.
- Гильзы / ствол: неподвижный цилиндрический компонент, который рама удерживает с другой стороны опоры.
- Контргайка / фиксатор наперстка: рычаг, который используется для фиксации движения шпинделя, чтобы он не двигался во время измерения.
- Винт: это основной компонент, на котором работает микрометр, который скрыт от глаз.
- Шпиндель: Цилиндрический компонент, который перемещается при вращении гильзы. Это касается объекта, который нужно измерить, и крепко удерживает его.
- Наперсток: это компонент, который поворачивается большими пальцами и который приводит в движение шпиндель.
- Стопор с храповым механизмом: Устройство, которое находится на конце инструмента и отвечает за приложение к объекту только допустимого давления и не более.
Это касается объекта, который нужно измерить, и крепко удерживает его.
Уход за микрометром и правильное его использование
Прежде чем повернуть наперсток или ручку храпового механизма, разблокируйте фиксирующий рычаг.Обязательно очистите измерительные поверхности с помощью чистой ткани перед началом измерения. В начале измерения начинайте вращать ручку храповика, а не наперсток. Рукоятка храповика гарантирует, что вы не будете слишком сильно затягивать наперсток, поскольку это не только приведет к ошибочным показаниям, но и может повредить прибор.
Также рекомендуется не хранить инструмент на солнце надолго. Горизонтальная линия на втулке должна быть выровнена к нулю, когда микрометр показывает минимальное значение.
Если этого не произошло, микрометр необходимо будет откалибровать. Для калибровки каждое устройство поставляется с регулировочным ключом в форме полумесяца.
Не забудьте использовать фиксатор наперстка, пока микрометр все еще удерживает объект. Если вы этого не сделаете, шпиндель может немного сдвинуться, снимая показания или снимая объект с микрометра. Запишите измерение при включенной блокировке, и если вы не записали его и вынули объект, повторите измерение.
Микрометры находят применение практически во всех отраслях обрабатывающей промышленности.Они также могут быть установлены на станинах токарного станка или аналогичных станков , чтобы сделать измерения точными и простыми.
Внешние микрометры от TESA TECHNOLOGY online
Первый современный микрометр был запатентован в 1848 году парижским механиком Жаном-Лораном Палмером, и даже сегодня этот прибор является основой структуры внешних микрометров.
Его введение в мир механики произошло благодаря Джозефу Р.
Брауну и Люциану Шарпу, двум американским промышленникам, которые увидели изобретение Палмера на Всемирной выставке в Париже в 1867 году и принесли ему успех после внесения некоторых улучшений.Так началось широкомасштабное производство и сбыт этого продукта.
Для TESA внешний микрометр был первым измерительным прибором, произведенным в 1941 году, когда изобретая MINMETAL®, он впервые связал свой недавно созданный бренд с метрологией.
Микрометр также ознаменовал другие важные шаги в истории TESA.
Также было сказано, что в 1996 году TESA «заново изобрела» микрометр, представив его MICROMASTER®, доказав свою способность вводить новшества в ряд классических продуктов.Доступный в различных моделях, этот микрометр отличается эксклюзивным дизайном и емкостной измерительной системой «CAPAµSYSTEM®», защищенной многочисленными международными патентами и разработанной швейцарскими инженерами в ультрасовременных сборочных ячейках, чтобы гарантировать знак качества SWISS MADE.
