Металлический профиль для гипсокартона размеры и виды: Виды профилей для гипсокартона и их размеры. Виды комплектующих и крепежных элементов

Профиль и комплектующие для гипсокартона

Использование гипсокартона находит все большее применение в современном ремонте, и многие с удовольствием создают из него самые разнообразные конструкции, не забывая при этом о таком важном моменте, как профиля и комплектующие.



Металлический профиль, при помощи которого монтируется конструкция из ГКЛ, представляет собой оцинкованный металлический профиль, который при помощи саморезов по металлу соединяется между собой. При помощи подобных шурупов крепится и лист гипсокартона или гипсоволокна. Для облегчения веса конструкции возможно применение перфорации.



Профиль для гипсокартона — виды и размеры



За счет того, что в основе профиля используется оцинкованный лист, профиль не подвержен коррозии. Поэтому его можно использовать даже в помещениях с повышенной влажностью. Для различных конструкций из гипсокартона применяются различные типы металлических профилей. Существует два основных типа профилей – стоечные и направляющие, они могут быть различной ширины и высоты, но при этом должны соответствовать принятым стандартам.



Итак, первый вид профиля для гипсокартона – направляющий. Аббревиатура – ПН (расшифровывается профиль направляющий). Такие профиля имеют П-образное сечение и гладкие боковые стенки. Производители выпускают ПН следующих размеров: 28*27 мм, 50*40 мм, 65*40 мм, 75*40 мм, 100*40 мм. Производятся из стали или алюминия. Данные профиля являются той основой, к которой крепится вся остальная конструкция. Устанавливается по периметру комнаты, составляя базу для дальнейших работ. Крепятся к стене саморезами, которые вставляют в отверстия профиля.



Следующий вид профиля – стоечный (ПС). Именно на него крепится гипсокартон, то есть на него ложится основная нагрузка, поэтому он имеет более жесткую структуру. Так же как и направляющий профиль имеет П-образную структуру и разные размеры (50*50 мм, 65*50 мм, 75*50 мм, 100*50 мм), но может иметь дополнительные ребра жесткости и полочки.



Потолочные профиля могут быть направляющими (ППН) и несущими (ПП). Предназначены для создания подвесных потолков, а также облицовки стен. Такие профиля изготавливают из стали, покрытой оцинковкой. Это предотвращает коррозию металла. Такие профиля не деформируются со временем и становятся надежной основой для гипсокартона.



Угловые профиля (ПУ) имеют форму прямого угла и выступающую центральную часть. Предназначены для создания угловой части конструкций из гипсокартона, упрощают оштукатуривание готовой конструкции. Имеют перфорированную структуру, за счет этого упрощается крепление профиля. Также производители выпускают угловые профиля с сеткой, которая улучшает скрепление со стенкой.



Для создания арок и скругленных дверных проемов используют арочные (гнутые) профили. Такие профиля отличаются высокой гибкостью за счет дополнительных разрезов по бокам.





Соединители для профиля под ГКЛ



Отдельного внимания заслуживает и такой момент, как разнообразные соединители для профилей. С их помощью можно создавать достаточно сложные и достаточно жесткие металлические конструкции, служащие основой для гипсокартонных листов или для других облицовочных материалов больших площадей. При создании подвесных потолков направляющие элементы могут быть недостаточной длины. В этом случае используют удлинитель профиля, с помощью которого наращивают потолочный профиль. Он также изготовлен из оцинкованной стали и обладает пружинными свойствами.



При создании сложных подвесных конструкций просто необходимы специальные подвесы, которые придают конструкции большей жесткости и снижают нагрузку на несущие профиля.



Маячковые профили для штукатурных работ



Во время проведения работ по выравниванию стен или пола просто необходимо иметь специальные маячковые рейки, которые заранее выставляются по уровню и служат отличным ориентиром при монтаже стяжки или штукатурно-шпаклевочных работах.



Если же во время штукатурных работ нужно создать идеально ровные внешние и внутренние углы, то стоит приобрести перфорированные уголки, которые значительно упрощают процесс ремонта.





Выгодные цены на комплектующие в Нижнем Новгороде



На нашем сайте вы можете заказать профиля и комплектующие для гипсокартона по выгодным ценам. Так же наш менеджер детально проконсультирует Вас по всем видам профиля, даст рекомендации по выбору других строительных материалов, гипсокартона, штукатурной смеси и грунтовки. Осуществляем доставку заказа по Нижнему Новгороду и области.

Виды профилей для гипсокартона: размеры и назначение

Каким бы не было изделие из гипсокартона, в нем обязательном порядке присутствует каркас, состоящий из прочных деталей. К таким деталям относятся направляющие, в также профиля.

Следует отметить, что качество таких профилей могут быть также разными и, к сожалению, не всегда данный критерий можно определить по цене товара. Нередко случается так, что о браке купленного профиля для гипсокартона становится известно уже тогда, когда дело подошло к процессу монтажа, а то и того, позже.

Для того чтобы не допускать таких ошибок, необходимо выяснить все про виды профилей для гипсокартона, размеры и их назначение. Итак, чтобы не запутаться и правильно разобраться, будем детально анализировать каждый вид по отдельности.

Виды и размеры профилей для гипсокартона

Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.

Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.

Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.

Направляющие c UD или ПН маркировкой

Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.

Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.

Направляющие профили с UW или ПН маркировкой

Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).

В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.

Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.

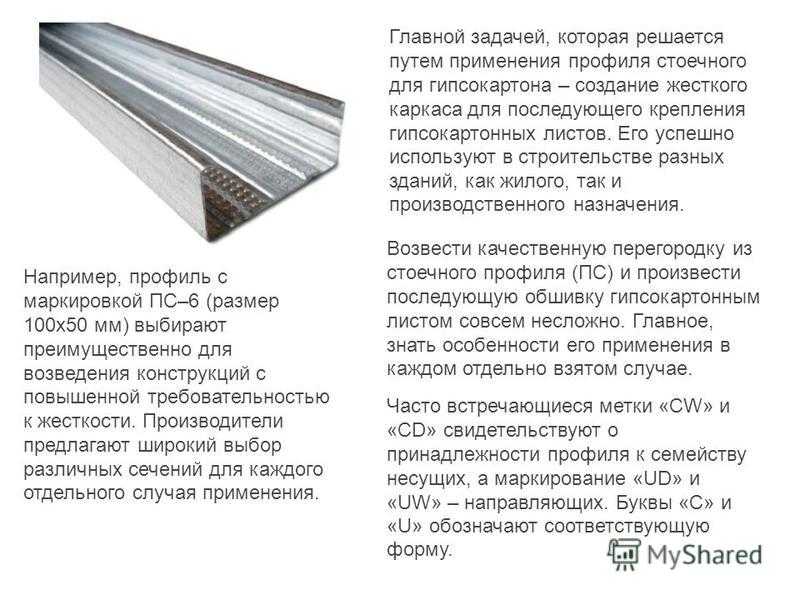

Профиль для гипсокартона стоечный CW или ПС

Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.

Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.

Несущий профиль CD или ПП

Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.

Длина до 3.9 м, высота 2.9 см, ширина — 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.

Профиль арочный

Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.

Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.

Угловой элемент ПУ

Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.

Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.

Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение

Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.

По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.

Дополнительные элементы

На сегодняшний день существует масса самых разных комплектующих, которые применяются для крепежа гипсокартонных конструкции. Многие из них не встречаются в обычных точках продажи таких деталей, потому как применяются в особых случаях, и предназначены для специальных задач.

Давайте проанализируем часто используемые элементы крепежа, которые используются повсеместно:

• Для того чтобы как положено закрепить профиль для гипсокартона на том или ином уровне применяются обычно двухуровневый соединитель. Нужно отметить, что располагаться они должны в обязательном случае перпендикулярно.
• «Крабом» по-народному называют одноуровневый соединитель, которые использовать можно только на одном из уровней. Расположение – аналогично предыдущему варианту, в данном случае максимальная нагрузка на метр квадратный не должна быть больше 19 кг.
• Подвес с тягой, так еще называют подвес анкерного типа, используют его для соединения непосредственно профиля и потолочной поверхности. В данном случае его применяют, когда прямой подвес не может осуществить качественный соединительный процесс.

Разновидность крепёжа

Итак, крепежные элементы для работы с гипсокартонном достаточно разнообразны, давайте рассмотрим часто используемые и популярные среди потребителей.

Саморез типа TN 25 используется для надежного прикрепления гипсокартона к поверхностям из металла. По размерам, длина такого крепежного элемента составляет 25 мм. В случае многослойной обшивки, используются детали большей длины.

Саморезы с пресс шайбой. Область использования данной детали достаточно обширна, и можно назвать ее универсальной. Существует два типа – сверлящий и прокалывающей, что еще раз подтверждает возможность использования их повсеместно.

Анкер-клин обычно используется при необходимости крепления подвесов анкерного типа к потолочной поверхности. К главным преимуществам такой детали относятся невозмутимость к коррозии, не подвержены рассыханию и т.д. Стоят они на порядок выше аналогичных деталей, но денег на их приобретение экономить не стоит, потому как благодаря использованию анкер-клина, крепеж будет надежным и долговечным.

Рекомендации по выбору профиля для гипсокартона

Теперь зная все про виды профилей для гипсокартона и их размеры, необходимо определиться с приобретением. Итак, чтобы сделать правильный выбор и не пожалеть о нем, необходимо знать некоторые детали и прислушаться к некоторым советам:

• Перед покупкой профили в обязательном порядке нужно проверить. Это делается для того, чтобы все выбранные детали были ровными (не поленитесь и не жалейте своего времени на такую проверку).
• Обратите внимание, чтобы оцинкованное покрытие было без каких-либо повреждений.
• Толщина профиля не должна быть меньше 0.56 м.
• В случае если металлическая часть детали имеет слишком малую толщину, это считается бракованной деталью и приобретать такой профиль для гипсокартона не стоит, даже если она дешевле аналогов.

Сэкономив немного здесь, вы потеряете все равно, намного больше, потому как резьба на таких деталях очень быстро срывается.

• Наличие ржавчины на крепежном элементе говорит о неправильном и длительном хранении в неположенных условиях. Бракуйте такой товар сразу же, без каких-либо оговорок.
• Обратите внимание на правильность прокатки профиля, этот критерий определить можно очень просто – вытащив деталь из пачки, потому как неправильная прокатка приведет к деформации детали.
• Насечка на детали должна быть сделана достаточно часто, редкое расположение насечки на детали говорит о низком ее качестве.

Выбирать профили и их комплектующие для гипсокартона необходимо внимательно и тщательно. Чтобы во время крепежа не возникало никаких проблем.

виды металлических профилей для гипсокартона, параметры направляющего металлического профиля для стеновых панелей

В наше время большое количество возможностей сделать помещение красивым и уютным с минимальным количеством затрат. Одним из вариантов является использование гипсовых листов, о котором более подробно пойдет речь в этой статье.

Особенности

Профили являются очень важным элементом в создании любого интерьера. Чтобы конструкция выдержала гипсокартон, профиль делают из стали или алюминия. Стальные варианты более популярны за счет того, что это модели эконом-класса. Алюминиевые обладают лучшими характеристиками, но их цена не для всех.

Есть два варианта стальных профилей — обычный и с защитным слоем. Обычные профили не очень долговечны, но они дешевле. Такие профили хорошо использовать для не очень тяжелых конструкций, а также в помещениях, в которых не слишком много влаги.

Для помещений с повышенной влажностью лучше устанавливать металлические оцинкованные или алюминиевые профили.

Виды металлических профилей

В любом строительном магазине можно найти большое количество различных профилей. Для того, чтобы правильно выбрать, нужно понимать, чем они отличаются друг от друга. Существуют следующие виды конструкций:

Направляющий

Сокращенное обозначение этого профиля ПН (направляющий профиль), также называемый стартовым. Имеет П-образное сечение. Стенки этого профиля гладкие. Чаще всего это изделие используется для поддержки различных перемычек и стоек, его размещают внутри конструкции, а на него надевают остальные детали.

Размеры: 28-27,50-40,60-27,75-50,100-40 мм.

Постоянный

Обычно обозначается аббревиатурой PS. Этот профиль вставляется внутрь направляющих; к этим конструкциям присоединены другие части. Профиль имеет большую нагрузку, из-за этого он должен быть более жестким. Он также имеет конструкцию в форме буквы П, имеет дополнительные полки для усиления конструкции. Размеры: 50-50,65-50,75-50,100-50 миллиметров.

Обращаем внимание на один важный факт. Если стены в здании имеют достаточно ровную поверхность, то профиль реечного типа лучше крепить непосредственно к поверхности стены.

Если стены не очень ровные и имеют сильный наклон по прямой линии, то профиль следует устанавливать на П-образные крепления.

Потолочный

Основные обозначения этой модели ПП и ППН (несущий и направляющий потолочный профиль). Этот профиль также имеет разрез, напоминающий букву n, но его разрез намного меньше, чем у стенового профиля. Внутри этого профиля есть небольшие полочки и дополнительные ребра, чтобы сделать каркас конструкции более жестким. Этот профиль также имеет меньшую высоту, что позволяет экономить место в помещении. Кроме того, стоит отметить, что гипсокартон, который используется для потолка, имеет меньшую толщину, что позволяет снизить нагрузку на профиль.

Стоит отметить, что поперечные направляющие должны быть закреплены так, чтобы расстояние между креплениями было не более 900 миллиметров.

Для этого необходимо использовать крепления на пружинах и U-образные кронштейны. Для более жесткого соединения перемычек можно использовать хомуты в виде крабов.

В помещениях, где расположены люстры и другие тяжелые конструкции, каркас следует делать с дополнительными поперечными балками. Это защитит всю конструкцию от обрушения. Размер потолочных моделей: 60х37,75х50 миллиметров.

Арочный

Профиль имеет более сложную конструкцию, имеет разрезы по бокам, повышающие гибкость конструкции. Этот аспект является важным плюсом для создания гибкой структуры.

Также имеется ряд дополнительных профилей. Их чаще всего используют для создания потолка с подвесной конструкцией и других декоративных работ.

Чтобы сделать конструкцию более прочной в местах особого изгиба, можно использовать уголок из металла или пластика. Это необходимо для того, чтобы конструкцию можно было согнуть под любым углом. Хлысты уголка могут быть от 2000 до 3000 миллиметров. Ширина каждой полки может быть нескольких видов: 20,25,30 мм. Наименьший радиус изгиба конструкции должен быть не менее 500 мм.

Стоит отметить, что хлысты сами по себе довольно дорогая вещь, и чтобы не переплачивать по 1000 рублей за каждую трубу, вы можете создать ее самостоятельно.

Для этого необходимо сделать множество крупных надрезов по боковым кромкам на расстоянии 40-100 мм друг от друга.

• Угловой металлический профиль в сечении образует прямой угол, в котором центральная часть немного выступает. Профиль обычно используют для обустройства различных гипсокартонных конструкций. Чаще всего его применяют для оформления углов в конструкции. Их несколько видов:
• Две полки с большими и перфорированными отверстиями, которые необходимы для того, чтобы угол выглядел эстетично и стал частью штукатурки. Остальная часть конструкции держится под этим углом.

• Имеется угловой профиль для гипсокартона с сеткой внутри. Чтобы сцепление было лучше, в конструкцию можно вклеить сетку, на которой будут держаться остальные детали.
• Угловой профиль на бумажной основе. На плотную бумагу приклейте две полоски из металла. Обычно используется в конструкциях, на которые приходится максимальная нагрузка, например, в оконных проемах, различных нишах.
• Маячковый профиль используется в качестве основы под штукатурку, основное назначение этого приспособления – выравнивание поверхности. Этот профиль выглядит как металлическая скоба. Ширина и высота этого профиля небольшая, самая широкая 1-3 см.

Дополнительные элементы

Еще одним важным элементом, используемым в конструкции для выравнивания поверхности гипсокартоном, является кардан.

Также бывает нескольких видов.

• Перфорированный подвес представляет собой металлическую ленту размером 125-60мм. Подвеска разделена на три части. Центральная часть позволяет прикрепить изделие к потолку, боковые служат для удержания остальной части конструкции. Также сделал лимб под 90 градусов.
• Анкерные подвесы чаще всего используются для монтажа подвесных потолков. Основным преимуществом этого подвеса является регулировка высоты, что очень необходимо при установке натяжного потолка.

• Соединитель одноуровневый и двухуровневый. Это соединитель, который используется для удержания пересекающихся профилей. Также он нужен для того, чтобы сделать натяжной потолок.
• Расширение профиля — устройство, которое используется в случае, если не хватает длины профиля. Выглядит как скоба размером 110-58 миллиметров.

Как выбрать

Чтобы правильно подобрать дизайн, очень важно обратить внимание на то, из чего сделан профиль. Для гипсокартона следует использовать оцинкованные профили. Это самый прочный материал. Для того, чтобы отличить качественный профиль, необходимо акцентировать внимание на различных аспектах.

Чтобы построить хороший профиль, стоит соблюдать некоторые нюансы.

• Должна быть оцинкована, цинк должен быть почти стопроцентный. В этом случае рама почти никогда не будет подвержена коррозии.
• Металлические профили, особенно модели для стен, должны быть очень прочными. Пристенный профиль держит на себе основную нагрузку, также профиль должен хорошо выравниваться по стене и не подвергаться коррозии.
• Потолочный профиль должен быть толстым, иначе конструкция будет занимать слишком много места. Размер изделия – 0,4-0,6 миллиметра.

Советы и рекомендации

В процессе покупки и эксплуатации обязательно пользуйтесь советами профессионалов в области ремонта.

• Необходимо помнить, что стены и потолок никогда не отличаются идеальной ровностью после черновой обработки. Для того чтобы выровнять стену, можно использовать листы гипсокартона, которые должны располагаться на определенном расстоянии от стены. Это позволит быстро выровнять стену без особой потери места в помещении.
• Между утеплителем и гипсокартонными листами всегда остается небольшое пространство. Это необходимо для того, чтобы между стеной и конструкцией не скапливалась влага. Между листами и стеной образуется так называемая воздушная подушка.

• Между стеной и гипсокартоном должен быть зазор. Это пространство очень важно при строительстве, оно позволяет разместить в этом месте утеплитель.
• Каркас необходимый момент при возведении арочных конструкций; именно это позволяет сделать структуру более гибкой.
• Листы гипсокартона не имеют высокого порога прочности. Если вам нужно закрепить какие-то тяжелые конструкции, стоит использовать профильный каркас, без него конструкция просто сломается. Крепеж должен соприкасаться с основной рамой.

Вспомогательные профили

Также стоит помнить, что существуют вспомогательные профили. Они используются при отделочных работах вместе с гипсокартоном и бывают нескольких разновидностей.

• Усиленный толстый профиль подходит для помещений с тяжелой перегородкой между дверями. Он также хорошо подходит для увеличения жесткости. Чаще всего имеют фиксированную длину – 3000-4000мм, но при желании можно купить изделие длиной 6000мм. Стандартная высота ребра – 40 мм, толщина стенки отличается от обычных профилей и составляет 2 мм.
• Уголок металлический защитный. Служит для защиты углов от повреждений во время эксплуатации. После установки участок шпаклюется, а также покрывается финишной краской. Для того чтобы краска и раствор лучше проникали, используется большое количество мелких отверстий. Длина этих уголков одинаковая — 3000мм.

Есть еще вариант защитного уголка, который не кладется под шпаклевку, а покрывается гипсовым раствором. Для лучшего проникновения используется специальная сетка.

Крепеж и различные крепления

При изготовлении каркаса очень важно правильно соединить конструкцию. Иногда это можно сделать достаточно просто вставив профили друг в друга, но не всегда это возможно. В этой ситуации стоит использовать застежки различных типов:

1. Двухуровневые разъемы. Эта конструкция нужна для того, чтобы соединить две детали, под углом 90 градусов в другой плоскости. Чаще всего эти детали изготавливаются из оцинкованной стали в виде плоской развертки. Перед установкой эту штуку нужно будет согнуть вручную под нужным углом, ширина такого соединения 60мм. Для того, чтобы зафиксировать конструкцию, в боковые части нужно вкрутить шурупы.
2. Одноуровневые соединители или крабы. Данные системы крепления используются для соединения двух одинаковых моделей под углом 90 градусов. Их можно найти практически в любом магазине в готовом виде. Установить этот элемент не составит никаких проблем, он просто защелкивается с обратной стороны конструкции.

Если нагрузка на каркас не превышает 20 кг на квадратный метр, то для фиксации конструкции будет достаточно обычного шпингалета. Если нагрузка больше, то для увеличения фиксации стоит использовать шурупы.

Прямые подвесы

Используются при монтаже различных конструкций, которые используются для фиксации потолка и крепления вертикальных профилей к стене. Эти продукты можно найти в любом магазине. Они выполнены в виде плоских пластин, и для их установки вам придется согнуть их вручную в форме буквы П.

Чтобы прикрепить вертикальный или стоечный профиль, следует вставить его между подвесом, а для крепления использовать шурупы. Стандартная высота составляет 125 миллиметров, но можно найти и нестандартные размеры подвесов – 75 или 100 мм. Нагрузка на такую ​​конструкцию не может превышать 40 кг.

Анкерные или пружинные подвески

Используется только в ситуациях, когда необходимо демонтировать натяжной потолок. Эти конструкции позволяют регулировать высоту потолка и обычно используются при высоких потолках. Длина этих подвесов может составлять 200-300 миллиметров. Максимальная нагрузка может составлять 25 килограммов, если нагрузка больше, стоит использовать дополнительные крепления.

Как определить брак

Среди профилей ГЛА выделяют следующие виды брака.

• Металл не имеет нужной толщины. Этот недостаток очень существенен. Прочность конструкции зависит от толщины металла.
• При наличии следов ржавчины на них также следует обратить внимание. Это означает, что металл плохо обрабатывается, что также приводит к отрицательным результатам.
• Неправильный размер. Это один из самых неприятных видов брака, из-за которого невозможно правильно собрать конструкцию.
• Плохая насечка — это тоже минус, потому что мешает правильно вкрутить шурупы.

Главное, на что нужно обратить внимание при ремонте с применением гипсокартонных листов, это правильный выбор каркаса.

Также следует заранее рассчитать вес конструкции, так как от этого зависит выбор профиля и систем крепления к нему. Если все правильно подобрать, то ремонт не составит проблем.

Подробнее о видах и размерах профилей для гипсокартона смотрите в видео ниже.

Стальной каркас и гусеница

При выборе поставщика главным приоритетом являются качественные материалы.
