Гофра металлическая для проводки: как выбрать правильно

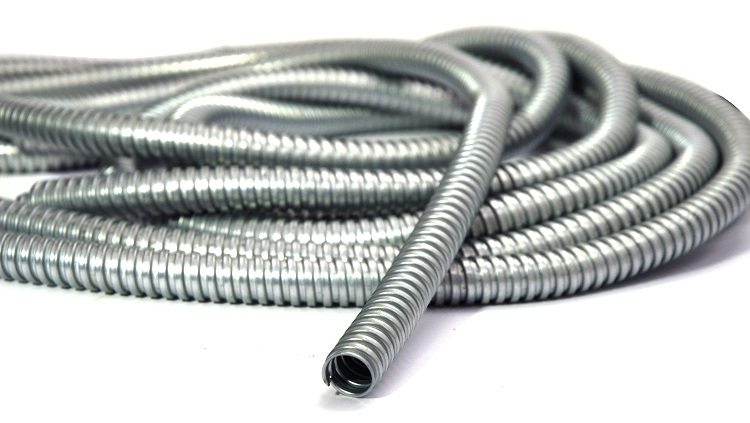

Металлическая гофрированная труба
Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.
Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.
Содержание
- Виды и характеристики гофрированной трубы
- Виды гофрированной трубы
- Характеристики металлической гофрированной трубы
- Применение металлической гофрированной трубы
- Преимущества и недостатки использования металлической гофры
- Вывод
Виды и характеристики гофрированной трубы
Виды гофрированной трубы
Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.
Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.
Итак:
- Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
- На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
- Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
- Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

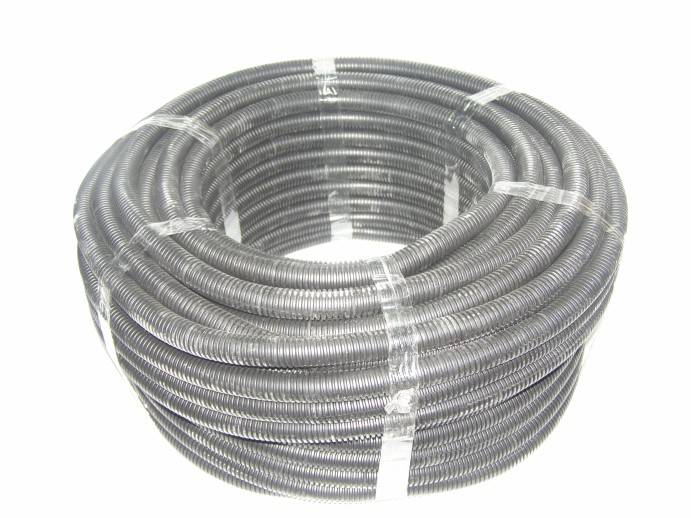

Металлическая гофра поставляется в бухтах
Характеристики металлической гофрированной трубы
Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.
Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.
Итак:
- В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
- Очень легкая – нагрузка до 125Н/см2,
- Легкая – нагрузка до 320 Н/см2,
- Средняя – нагрузка до 750 Н/см2,
- Высокая – нагрузка до 1250 Н/см2,
- Очень высокая – нагрузка до 4000 Н/см2.
- Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
- Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
- Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.
Применение металлической гофрированной трубы
Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).
На фото приведен пример использования гофры при прокладке провода по горючим поверхностям
Итак:
- Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
- Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
- Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
- Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
- Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.
Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно.
Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.
Преимущества и недостатки использования металлической гофры
Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.
Использование металлической гофры в промышленных целях
Так к достоинствам использования гофры можно отнести:
- Срок службы до 50 лет.
- Легко одевается на провод своими руками без применения дополнительных приспособлений.
- Защита от механических повреждений и грызунов.
- Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
- При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
- Дает возможность замены поврежденных участков кабеля.
- Является полностью не горючим материалом.
- Металл является экологически чистым материалом.
- Имеет небольшой вес.
А вот недостатков применения негорючая гофра для электропроводки практически не имеет.
Сюда можно отнести:
- Более высокая стоимость прокладки провода в гофре.
- Увеличение срока монтажа электропроводки
- Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.
Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.
Вывод
Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.
Виды гофрированной трубы для кабеля
Перейти к списку
Все статьи /
тесли tesli гофрированная труба виды труб купить трубу гофрированную
Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и провода.
Гофра для электропроводки представляет собой трубу для защиты кабеля ли провода от механических воздействий и факторов окружающей среды.
Гофру для кабеля различают по следующим параметрам:
1. По диаметру;
2. По толщине стенок;
3. По используемым материалам;
4. По цвету;
5. По устойчивости к нагрузкам.
Гибкость гофры зависит от материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.
Выделяют следующие виды материала:
1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки.
2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов С.

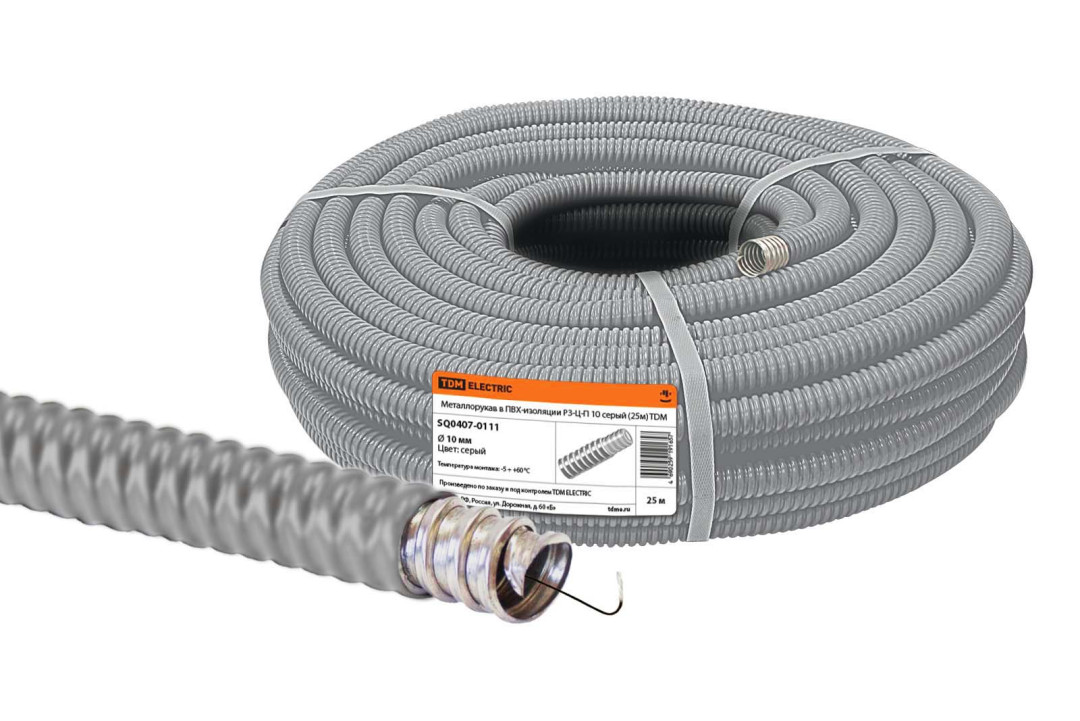

3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.
По устойчивости к нагрузкам выделяют:
1. Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
2. Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
3. Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
4. Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.
Основной вопрос всегда встает при выборе гофры: какую выбрать? Чтобы разобраться, какую выбрать гофрированную трубу: ПВХ иди ПНД, рассмотрим применение каждой из видов.
ПВХ подходит для:
1. Прокладки наружной проводки в деревянном доме.
3. Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
4. Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
5. Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
ПНД или ПВД в том числе двустенные подходят для прокладки кабеля в земле (в траншее) и на улице.
Эти характеристики помогут с выбором гофрированной трубы.
