Матрицы для ковки — особенности изготовления и применения

Матрицы для ковки использовали и применяют, если нужно изготовить большое количество однообразных элементов: пик, листьев, шариков и прочих.

Задолго до появления в производстве технологии штамповки изделий, такой метод массового изготовления вещи по шаблону внедряли в своих кузницах многие мастера. Чаще всего матрицы для ковки использовали и применяют сегодня, если нужно изготовить большое количество однообразных элементов: пик, листьев, шариков и прочих.

Что из себя представляют такие штампы, как их изготавливают и используют в работе — об этом далее в нашем материале.

Обзор матриц

Все матрицы используют в кузницах для изготовления, как правило, декоративных элементов, которые часто повторяются. Это могут быть различные листья или шарики, на производство которых вручную уйдет масса времени. Также такие элементы, как правило, должны быть одинаковыми по параметрам, что тоже довольно непросто сделать.

Как выглядит матрица для ковки? Внешне — это металлическая доска с вогнутым рельефным тиснением, которое изображает необходимый элемент.

Довольно часто можно увидеть такие штампы в продаже с наиболее распространенными фигурами: гусиной лапки, пики или листа растения.



Сегодня их изготавливают из соответствующих сортов стали, которая проходит еще и дополнительную термообработку. Вследствие чего такие штампы долговечны и их можно неоднократно применять в производстве.

Кроме показанных примеров, существует множество других матриц с различными изображениями и формами.

Использование матриц имеет глубокую историю. В 15-17 веках на Руси было распространено так называемое басменное тиснение, с помощью которого производили декоративные украшения на книги, сундуки, оклады икон. Для такой технологии изготовляли матрицы из меди, дерева или камня. Методика работы была следующая: на штамп укладывали листовой (2-2,5 мм) металл, сверху накрывали его свинцом и наносили удары молотом.

Полученное изображение могли доводить с помощью чеканов.

Такие штампы используют двумя способами: либо подкладывают под заготовку на наковальне, либо крепят на боек молотка.

Кондуктора для гибки

Матрицы могут быть как односторонними, так и двусторонними, когда на импровизированных щипцах для обжима расположены рисунки в зеркальном отображении.

Похожими приспособлениями пользуются и при изгибании металла с целью получить различные завитки. Для этого применяют кондуктора в виде плиты и прикрепленной к ней полосе, повторяющей форму витка.

Такие приспособления применяют в холодной ковке, получая одинаковые витые элементы.

Каким образом используют матрицы для производства и какие кузнечные приемы применяют?

Использование штампов

Матрицы могут использовать как в ручной ковке, так и при применении различных прессов и пневматических молотов.

Технология таких кузнечных работ следующая.

• На наковальню укладывают штамп нужно формы.
• Заготовку разогревают до ковкой температуры.
• Нагретую болванку укладывают на штамп и ударами молота проводят так называемую раскатку металла.
• Лишние элементы отрубаются зубилом или срезаются.

При работе с такими матрицами, как пика, гусиная лапка, лист и другие подобные, используют прокат в виде прутка, круга или квадрата соответствующего размера.

Когда изготавливают двухсторонний рисунок, разогретую заготовку укладывают между двух половинок матрицы и, нанося удары молота, формируют конфигурацию кованого изделия.

При использовании пневматических или других механизированных молотов матрица может устанавливаться на боек молота (обычно на нижний неподвижный).

Также штампы монтируют и на различные прессы.

Если при изготовлении требуется сделать дополнительные операции (например, отверстия), изделие прошивают, отдельно пользуясь соответствующими инструментами.

Технология использования матриц стала основоположницей такого вида производства, как штампование. Принцип изготовления похож, только вместо ручной работы применяют машины.

Как сделать матрицу для ковки

Сегодня не составляет труда приобрести готовые штампы с различными формами, в том числе и стандартные листы, гусиные лапки, пики, хомуты и прочие.

Однако, как можно изготовить матрицы для ковки своими руками, что для этого нужно и какими материалами воспользоваться?

Материал

Материал матрицы должен обладать высокими качествами, ведь готовый штамп будет постоянно соприкасаться с разогретыми заготовками, да и, к тому же, постоянно испытывать ударные, сжимающие нагрузки.

Для изготовления такого шаблона можно взять сталь с полуоси автомобиля, как показано на представленном видео:

Также можно сделать матрицу на поверхности бойка одного из рабочих молотов.

Или подойдет любой другой кусок стали с отличными свойствами противостоять деформации и сильному разогреву.

Что понадобиться

Чтобы изготовить матрицу, потребуется соответствующий инструмент: болгарка, зубила, чеканы и прочие.

Есть виды штампов, которые изготавливают на фрезерном станке. Например, как на этом видео:

В предыдущем видео отлично показано, как сделать простейший тип матрицы — гусиную лапку, используя только болгарку, напильник и сварочный аппарат.

Процесс изготовления

Изготовление матриц по сложности зависит от рисунка, нанесенного на ее поверхность. Элементарные тиснения типа гусиных лапок или хомутов сделать намного проще, чем, например, фигурные пики или листы. Сложные рисунки придется наносить зубилами и чеканами.

• Для изготовления простого штампа гусиной лапки подготавливают заготовку. Ее поверхность выравнивают.
• На рабочей стороне нужно сделать разметку в виде расходящихся линий. Изначально отбивают центральную ось, а уже потом от нее два-три ответвления.
• Использую болгарку и отрезной круг, по линиям делают прорезы, углубляя их по краям.
• Работая угловой шлифовальной машиной, нужно сформировать по прорезям треугольные выступы.
• После чего весь рельеф дорабатывают напильником.
• Если изготавливается двухсторонняя обжимка, нужно с такого же куска материала сделать зеркальное отображение с выступами, точно совпадающими с впадинами на первой матрице.
• Обжимку соединяют в виде щипцов.
• Ударную сторону можно дополнительно усилить наваренным сверху бойком.
• Для удобного использования двухсторонней обжимки можно дополнительно изготовить ограничитель из трубы или другого подобного материала.
• Дополнительно сталь нужно закалить, чтобы повысить ее прочностные свойства.

Если все сделать правильно, то такая самодельная матрица прослужит очень длительную службу.

Еще более простым штампом для производства гусиных лапок может стать брусок стали с нарезанными и доведенными до нужной формы продольными бороздами. На такой форме можно очень просто сделать односторонний рисунок ручной ковкой.

А что Вы можете добавить к материалу этой статьи? Поделитесь своим опытом изготовления матриц для ковки металла, а также техниками их использования в кузнечных работах. Присоединяйтесь к обсуждениям в блоке комментариев к этой статье.

самодельные кондукторы, матрицы и другие инструменты, изготовление из профтруб и не только; гибка, сварка, сборка; видео

Кованая настенная вешалка-полка, украшенная листьями и завитками. Фото Царская Ковка

Кованые завитки являются универсальными декоративными элементами, применяющимися для дополнения дизайна разнообразных по форме изделий. Для изготовления деталей подобного типа используется механизированное оборудование, а также ручные инструменты и приспособления. Некоторое оснащение продается по достаточно высоким ценам. Но существует также возможность изготовления (сборки) оборудования своими руками.

Изготовление самодельных вертикальных устройств из металла, профтрубы и других материалов, видео

Производство станков любого типа своими руками представляет собой сложное дело. Изготовление составных частей устройства, а также сборку следует осуществлять внимательно. Корректность гарантирует качество изготовляемых элементов и предметов из металла.

Как сделать улитку с электропроприводом и без, для холодной ковки и гибки завитков, волют, запятых

• Стол выполняется из стали, к нему с нижней части приваривается труба, к которой в свою очередь крепится подвижный рычаг, сделанный из профильной трубы 45х25, толщина стенок – 1,5 мм.
• Данная часть станка крепится к ножкам, опорам.
• К рычагу крепится дополнительная регулируемая часть, дополнительно усиленная угольником.
• В ровной поверхности, где предварительно сделаны отверстия, крепятся оправки (кондукторы), выполненные из квадратного прутка с сечением в 10 мм. и полосы.
• Изготовление оправок осуществляется по рисунку.
• Несколько отверстий позволяют располагать оправки разным образом, что позволяет гнуть элементы разных конфигураций и размера.
• Мастер демонстрирует процесс изготовления элементов.

Ручные инструменты и приспособления для изготовления кованых завитков

Изготовление ручных инструментов требует меньших затрат времени и расходных материалов. Подобные приспособления имеют более простое строение.

Матрица

• Для изготовления приспособления потребуется кусок швеллера длиной 25 см. : покупная или выточенная самостоятельно петля с диаметром 22 м. с втулкой из двух видов труб и элемента сложной формы, а также еще одной петли.
• Лекало подобного типа позволяет производить волюты разных размеров.

Кондуктор

• Для изготовления кондуктора потребуется полоса длиной 60 см. и шириной – 4 см.; кусок жести 16 на 16 см., толщина – 3 мм.; кусок угольника; небольшие вырезанные из рессоры элементы с закругленными углами и снятыми фасками. Из малых деталей сваривается деталь с углом в 90 градусов, для крепления заготовок при гибке.
• На полосе прорисовывается наклонная линия, часть заготовки позже будет удаляться.
• Полоса слегка гнется, к ней приваривается малый угольник, после этого гибка продолжается.
• Спираль крепится к основанию, к куску жести.
• Кондуктор фиксируется в тисках, лишняя часть обрезается болгаркой.
• С нижней части основания приваривается угольник, обеспечивающий крепление изделия в тисках.

Другое оборудование для ковки

Весь перечень оснащения для холодной ковки следует разделять на четыре отдельные категории, критерием для классификации выступает уровень автоматизации.

• Универсальное оборудование представляет собой автоматические или в некоторых случаях ручные установки, позволяющие обрабатывать заготовки с разным сечением. Такие многофункциональные машины служат заменой целому набору ручных устройств, использующихся для гибки профильных труб, квадратных и круглых прутков. Важным достоинством подобных машин является возможность выпуска различных по форме элементов.

Станок для ковки Ажур-1М. Фото КовкаПРО

• Станки для холодной ковки предназначены для облегчения ручного труда. В перечень устройств кроме улитки входят гнутик, волна, твистер, глобус. Каждый агрегат предназначен для изготовления определенного вида элементов. Рычажное (ручное) управление позволяет снизить трудозатраты, но не исключить их совсем. Ручные станки применяются мастерами, которые занимаются ковкой в качестве хобби, так как производительность данных устройств не слишком высока. Для улучшения технических характеристик необходимо оснастить агрегат электродвигателем.

Станок для холодной ковки типа Волна

• Инструменты представляют собой простые предметы, ковка выполняется вручную, посредством применения силы. К инструментам относятся тяжелый молоток (кувалда), клещи, вилки.

Вилка кузнечная

• Приспособления являются более сложными предметами, представляют собой механизмы, к которым относятся кондуктор, шаблоны, лекала, оправки.

Самодельные модели, изготовление, как сделать, размеры

Кроме устройства типа улитка возможно также изготовить самостоятельно и другие станки для холодной ковки: фонарик, волна и прочие, в том числе и электрические. Приспособления в большинстве случаев делают своими руками. Самодельные модели разных видов и размеров позволяют осуществлять процесс холодной ковки своими руками и выпускать элементы необходимых конфигураций.

Купить

Исполнители, не уверенные в собственных навыках, имеют возможность приобрести станки для ковки заводского производства. Предприятия предлагают широкий выбор моделей ручных устройств: улитки, волны, фонарики, твистеры, прессы, гнутики, а также универсального оснащения.

Разделы: Станки, Станки холодной ковки

как сделать вручную и с помощью штампа (матрицы), трафарета и других инструментов, процесс изготовления, художественная обработка

Кованая скамейка с виноградной лозой, гроздьями, листьями, побегами. Фото Фаворит

Кованые листья являются функциональными элементами, поэтому органично дополняют самые разнообразные изделия из металла. В данной статье представлена полезная информация о том, как делать элементы своими руками.

Виды

Компании, занимающиеся выпуском кованых элементов, предлагают широкий ассортимент листьев. Наибольшей популярностью пользуются листики винограда, дуба, розы, а также акантовые. Часто в ассортименте компаний присутствуют березовые и кленовые листья. Востребованы парные элементы: левые и правые.

Кованый виноградный лист. Фото ЭХК

Что потребуется для изготовления листиков: инструменты и приспособления: матрицы, штампы, трафареты, шаблоны для ковки

Для обработки металлических заготовок исполнителю потребуются различные инструменты и приспособления. Изготовление деталей по методу горячей и холодной ковки подразумевает применение кузнечного или ручного молота и наковальни, а также дополнительных приспособлений: штампов, которые также называют матрицами.

Трафареты (или шаблоны) из бумаги или металла значительно облегчает работу, позволяя каждый раз не рисовать контур элемента самостоятельно.

Кроме этого, мастера используются вспомогательное оборудование и инструменты: болгарка, металлическая щетка, сварочный аппарат.

Как сделать из уголка и других материалов, художественная и холодная ковка

Представленные далее видеоролики от опытных исполнителей позволяют получить представление о процессе изготовления кованых листьев. Мастер-классы будут полезны для начинающих исполнителей, опытные кузнецы смогут оценить работы коллег.

Листочки розы: холодная и горячая ковка, сварка, нанесение фактуры своими руками

• По шаблону на куске металла прорисовывается контур будущего элемента, лишние детали  удаляются, края заготовки обрабатываются, обтачиваются на гриндере.
• Пять листиков скрепляются зажимом, болгаркой прорезается канавка для приварки стеблей, которые мастер изготавливает на наковальне.
• Элементы нагреваются в горне, выполняется оттяжка краев.
• На деталях маркером прорисовываются прожилки, нанесение фактуры выполняется самодельным приспособлением.
• Болгаркой производится обработка краев, тем самым формируются зубчики.
• Детали зачищаются, удаляются заусенцы.
• Молотком со сферическим бойком придается окончательная форма.

Листья винограда, художественная ковка своими руками

• Бумажный шаблон приклеивается к куску металла толщиной в 2 мм.
• Лишние детали металла удаляются болгаркой.
• Заготовка нагревается в горне, с помощью самодельных приспособлений разных размеров наносится фактура – прожилки.
• Элемент зачищается щеткой с металлической щетиной.
• В заключении края следует обработать, обстучать молотком.

Кованый лист из уголка, горячая обработка вручную и с помощью молота

• На уголке мелом прорисовывается контур детали, лишний металла обрезается.
• Заготовка нагревается, обрабатывается на кузнечном молоте, а затем вручную на наковальне, мастер простукивает деталь молотком.

Изготовление кованых листьев с помощью самодельного штампа из рессоры на молоте

• Из рессоры толщиной 20 мм. вырезается заготовка для штампа, на которую наносится фактура. Мастер изготавливает 2 заготовки: правая и левая, которые после закаляются.
• Толстый кусок металла нагревается, на него помещается заготовка. Посредством ударов кузнечного молота в металле формируется углубление в форме листа. Штамп готов.
• На металле размечаются и вырезаются заготовки элементов, на которые затем наносится фактура, с помощью штампа.
• Элементам вручную придается объем.

Разделы: Элементы

Гусиная лапка ковка своими руками видео

Изготовление ковки гусиная лапка является одним из самых предпочитаемых и известных орнаментов у кузнецов. Считается, что любому и даже начинающему кузнецу необходимо уметь ее делать. Ковка гусиная лапка своими руками изготавливается из металлического прута, точнее, это кованое окончание прута. Этот элемент заслужил свою популярность за счет простоты его изготовления, и к тому же не создает особых трудностей в работе над ним.

Элемент «гусиная лапка» — самый распространенный тип декоративного окончания прута, его используют в решетках, заборах, воротах, мебели и прочих изделиях.

Как правило, его принято использовать во многих рисунках. В мастерских каждого кузнеца есть много различных заготовок данного изделия, и все мастера стараются найти самый быстрый способ их изготовления.

Применение орнамента гусиной лапки зачастую используют в изготовлении большинства кованых художественных изделий, металлических решеток, заборов, ворот и калиток и тому подобное.

Методы ковки гусиной лапки

Есть три способа, с помощью которых можно изготовить данное изделие.

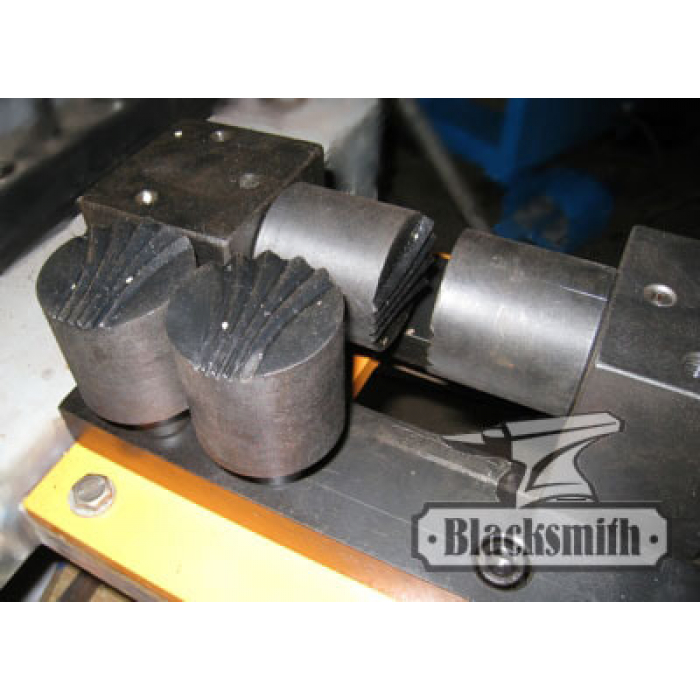

Варианты гусиной лапки с помощью пресса.

Первый — это изготовление на станке, который имеет прокатный модуль и пару валков. С помощью станка можно добиться особого рисунка гусиной лапки, это нанесение рисок, а также достижение более гладкой поверхности лапки.

Второй способ — это изготовление гусиных лапок на специальном прессе, с его помощью также можно изобрести данное изделие с добавлением элементов рисунка по готовым матрицам.

Третий способ — это художественная ковка вручную.

Если для изготовления кованых гусиных лапок использовать станок или пресс, они будут получаться более качественными и красивыми, и будет достигнута правильность в пропорциях. К тому же можно будет за короткий промежуток во времени изготовить как можно больше одинаковых изделий.

Изготовление детали гусиная лапка вручную

Для придания формы, конец прута расплющивают на наковальне, однако можно использовать и кусок обычного железнодорожного рельса.

Можно ли сделать художественную ковку гусиная лапка своими руками? Для того чтобы это сделать, необходимо пользоваться горном на угле из камня. Он будет способствовать достижению необходимой температуры для правильной работы над изделием. И к тому же он легко конструируется самостоятельно.

Для его сооружения будет необходим специальный огнеупорный кирпич, в качестве топлива целесообразным использование угля. Такое топливо подходит для работы в кузне, он является недорогим и достаточно защищенным в своем использовании. При помощи этого топлива легко будет достигнута та температура, которая необходима для разогрева изготавливаемого изделия.

Ту заготовку, которая вначале выглядит обычным металлическим прутом, нужно будет подвергнуть деформации. Эти действия помогут добиться получения орнамента гусиной лапки, после предварительной раскатки метала прут расплющат. Конечно, сделать это непростая задача, но есть и способ не очень дорогой, его придумали и привели в исполнение отечественные мастера.

Лучше прибегнуть к использованию обычной наковальни.

Но стоит заметить, что она будет стоить вам достаточно дорого, именно поэтому возможна ее замена куском обычного железнодорожного рельса. Он обладает необходимой твердостью и стойкостью. Не забудьте установить на нем штамп, который ей соответствует.

Заготовку покупайте в специальных подготовленных магазинах, так как работа по изготовлению матрицы достаточно сложная и трудоемкая.

Затем раскаленный конец готовой заготовки необходимо слегка расплющить, положив его на рельс. Далее его кладут в штамп, и сильным ударом молота для кузни можно сформировать нужный именно вам рисунок. Размах необходимо делать размашистым, а удар кузнечного молота очень сильным.

Помните, если вы плохо нагреете заготовку, то это может стать причиной неудачи, а также вес используемого молотка должен быть не меньше одного килограмма.

Некоторые особенности

При правильном раскладе уже после первого удара по изделию должны появиться канавки, которые будут препятствовать движению заготовки в разные стороны. Но ее придется немного прижимать, для тренировки можно взять не очень толстый пруток, он будет намного легче разбиваться и станет более податливым в работе.

Следите за тем, чтобы рисунок на вашем изделии выглядел красиво и правильно. И если он недостаточно хорош и плохо прочеканился, лучше его отложить в сторону и попробовать сделать другой, чтобы максимально достигнуть заданного рисунка.

Для ковки рисунка на окончании элемента используют специальные штампы, в которые «вбивается» подготовленный, раскатанный элемент.

Следует знать, что любой начинающий мастер обычно портит много заготовок, и их число может достигать десятки для достижения нужного орнамента. Но с опытом придет и мастерство, и ваши дела пойдут гораздо лучше.

Когда у вас получилась необходимая заготовка, закруглите ее окончание в лапку. Для этого понадобится специальное приспособление, которое достаточно несложно изобрести собственноручно.

Нужно приобрести металлические прутья, которые имеют калибр около 12-16 мм. Из них изготавливают пару столбиков, затем приваривают их при помощи сварки друг к другу.

Важно рассчитать правильный интервал между этими столбиками, он должно совпадать с шириной сформированного окончания. Затем заготовку необходимо провернуть вокруг столбика, и это будет способствовать получению крючка.

Для того чтобы все получилось правильно, ее нужно будет снова подвергнуть разогреву. И сильным ударом молотка закручивать окончание до того времени, когда будет изготовлена достаточно плотная лапка. Все это позволит ковке поддаться намного легче.

Этот способ изготовления ковки является очень простым и достаточно дешевым. Именно из-за этого его принято применять практически в каждой кузне, в которой принято использовать ручную работу. Как правило, ручной труд требует много времени и приложения усилий во время изготовления нужных деталей орнамента. И в связи с этим такое творение приобретает свою довольно дорогую стоимость.

Если у вас есть потенциал, желание и хоть немного таланта, то вы можете изготавливать ковку гусиная лапка своими руками. И помните, если у кого-то это получается, отчего же не получится и у вас, необходимо просто немного потренироваться, и все выйдет.

Задолго до появления в производстве технологии штамповки изделий, такой метод массового изготовления вещи по шаблону внедряли в своих кузницах многие мастера. Чаще всего матрицы для ковки использовали и применяют сегодня, если нужно изготовить большое количество однообразных элементов: пик, листьев, шариков и прочих.

Что из себя представляют такие штампы, как их изготавливают и используют в работе — об этом далее в нашем материале.

Обзор матриц

Все матрицы используют в кузницах для изготовления, как правило, декоративных элементов, которые часто повторяются. Это могут быть различные листья или шарики, на производство которых вручную уйдет масса времени. Также такие элементы, как правило, должны быть одинаковыми по параметрам, что тоже довольно непросто сделать.

Как выглядит матрица для ковки? Внешне — это металлическая доска с вогнутым рельефным тиснением, которое изображает необходимый элемент.

Довольно часто можно увидеть такие штампы в продаже с наиболее распространенными фигурами: гусиной лапки, пики или листа растения.

Сегодня их изготавливают из соответствующих сортов стали, которая проходит еще и дополнительную термообработку. Вследствие чего такие штампы долговечны и их можно неоднократно применять в производстве.

Кроме показанных примеров, существует множество других матриц с различными изображениями и формами.

Использование матриц имеет глубокую историю. В 15-17 веках на Руси было распространено так называемое басменное тиснение, с помощью которого производили декоративные украшения на книги, сундуки, оклады икон. Для такой технологии изготовляли матрицы из меди, дерева или камня. Методика работы была следующая: на штамп укладывали листовой (2-2,5 мм) металл, сверху накрывали его свинцом и наносили удары молотом. Полученное изображение могли доводить с помощью чеканов.

Такие штампы используют двумя способами: либо подкладывают под заготовку на наковальне, либо крепят на боек молотка.

Матрицы могут быть как односторонними, так и двусторонними, когда на импровизированных щипцах для обжима расположены рисунки в зеркальном отображении.

Похожими приспособлениями пользуются и при изгибании металла с целью получить различные завитки. Для этого применяют кондуктора в виде плиты и прикрепленной к ней полосе, повторяющей форму витка.

Такие приспособления применяют в холодной ковке, получая одинаковые витые элементы.

Каким образом используют матрицы для производства и какие кузнечные приемы применяют?

Использование штампов

Матрицы могут использовать как в ручной ковке, так и при применении различных прессов и пневматических молотов.

Технология таких кузнечных работ следующая.

• На наковальню укладывают штамп нужно формы.
• Заготовку разогревают до ковкой температуры.
• Нагретую болванку укладывают на штамп и ударами молота проводят так называемую раскатку металла.
• Лишние элементы отрубаются зубилом или срезаются.

При работе с такими матрицами, как пика, гусиная лапка, лист и другие подобные, используют прокат в виде прутка, круга или квадрата соответствующего размера.

Когда изготавливают двухсторонний рисунок, разогретую заготовку укладывают между двух половинок матрицы и, нанося удары молота, формируют конфигурацию кованого изделия.

При использовании пневматических или других механизированных молотов матрица может устанавливаться на боек молота (обычно на нижний неподвижный).

Также штампы монтируют и на различные прессы.

Если при изготовлении требуется сделать дополнительные операции (например, отверстия), изделие прошивают, отдельно пользуясь соответствующими инструментами.

Технология использования матриц стала основоположницей такого вида производства, как штампование. Принцип изготовления похож, только вместо ручной работы применяют машины.

Как сделать матрицу для ковки

Сегодня не составляет труда приобрести готовые штампы с различными формами, в том числе и стандартные листы, гусиные лапки, пики, хомуты и прочие.

Однако, как можно изготовить матрицы для ковки своими руками, что для этого нужно и какими материалами воспользоваться?

Материал

Материал матрицы должен обладать высокими качествами, ведь готовый штамп будет постоянно соприкасаться с разогретыми заготовками, да и, к тому же, постоянно испытывать ударные, сжимающие нагрузки.

Для изготовления такого шаблона можно взять сталь с полуоси автомобиля, как показано на представленном видео:

Также можно сделать матрицу на поверхности бойка одного из рабочих молотов.

Или подойдет любой другой кусок стали с отличными свойствами противостоять деформации и сильному разогреву.

Что понадобиться

Чтобы изготовить матрицу, потребуется соответствующий инструмент: болгарка, зубила, чеканы и прочие.

Есть виды штампов, которые изготавливают на фрезерном станке. Например, как на этом видео:

В предыдущем видео отлично показано, как сделать простейший тип матрицы — гусиную лапку, используя только болгарку, напильник и сварочный аппарат.

Процесс изготовления

Изготовление матриц по сложности зависит от рисунка, нанесенного на ее поверхность. Элементарные тиснения типа гусиных лапок или хомутов сделать намного проще, чем, например, фигурные пики или листы. Сложные рисунки придется наносить зубилами и чеканами.

• Для изготовления простого штампа гусиной лапки подготавливают заготовку. Ее поверхность выравнивают.
• На рабочей стороне нужно сделать разметку в виде расходящихся линий. Изначально отбивают центральную ось, а уже потом от нее два-три ответвления.
• Использую болгарку и отрезной круг, по линиям делают прорезы, углубляя их по краям.
• Работая угловой шлифовальной машиной, нужно сформировать по прорезям треугольные выступы.
• После чего весь рельеф дорабатывают напильником.
• Если изготавливается двухсторонняя обжимка, нужно с такого же куска материала сделать зеркальное отображение с выступами, точно совпадающими с впадинами на первой матрице.
• Обжимку соединяют в виде щипцов.
• Ударную сторону можно дополнительно усилить наваренным сверху бойком.
• Для удобного использования двухсторонней обжимки можно дополнительно изготовить ограничитель из трубы или другого подобного материала.
• Дополнительно сталь нужно закалить, чтобы повысить ее прочностные свойства.

Если все сделать правильно, то такая самодельная матрица прослужит очень длительную службу.

Еще более простым штампом для производства гусиных лапок может стать брусок стали с нарезанными и доведенными до нужной формы продольными бороздами. На такой форме можно очень просто сделать односторонний рисунок ручной ковкой.
