Коаксиальный дымоход 60/100 mm для газовых котлов.
Самое главное преимущество данной системы с использованием коаксиального дымохода 60/100 для газовых котлов – относительно низкая себестоимость и отсутствие сложного монтажа в сравнении со стандартными дымоходами. В дополнении повышается КПД котла за счет притока уже согретого воздуха по внешней трубе за счет выходящих дымовых газов по внутренней трубе. В среднем КПД турбированных котлов (с закрытой камерой сгорания) выше на 1.5 – 3% в сравнении с котлами атмосферного горения (с открытой камерой сгорания).

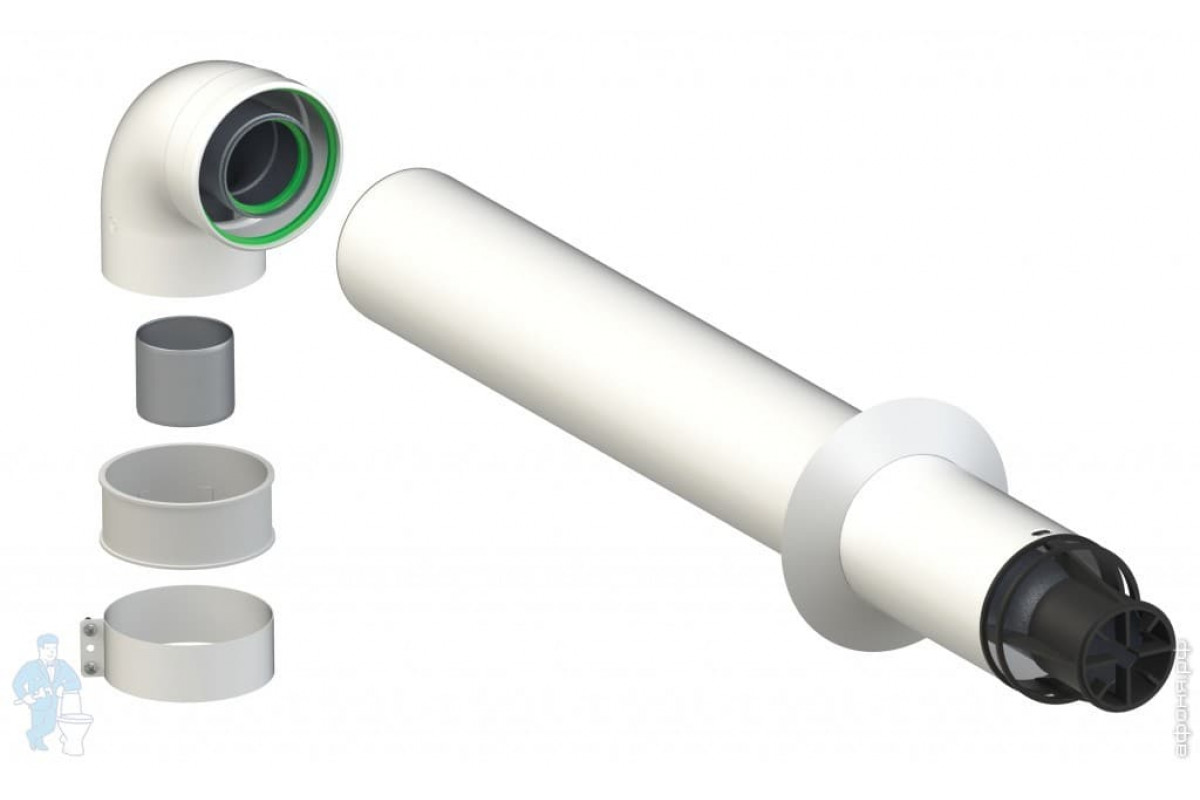

В большинстве случаев используется стандартный комплект коаксиального дымохода 60/100 общей длиной 0,9 м или 1.2 м.
В данный комплект входят:
- Колено подключения 60/100 – 90° с необходимым набором дополнительных комплектующих для крепления к котлу;
- Труба с наконечником 60/100 — 0,75 м или 1,0 м;
В случае нестандартной системы дымоудаления
- Удлинение 60/100 – 0,5 м;
- Удлинение 60/100 – 1.0 м;
- Колено 60/100 – 90°;
- Колено 60/100 – 45°;
- Вертикальный адаптер 60/100 – 0.1 м.
При этом необходимо учитывать основные правила:
- Труба должна иметь минимальный наклон по направлению от котла во избежание попадания конденсата. Максимальная длина выхода коаксиального дымохода 60/100 не должна превышать более 20 см по внешней трубе во избежание обледенения наконечника;
- Максимальная длина дымохода не должна превышать 5 м;
- Каждое промежуточное колено 90° уменьшает длину коаксиального дымохода 60/100 на 1 м, колено 45° — на 0,5 м. Два колена 90°, непосредственно одно за другим, уменьшает максимальную длину на 4 м.
Первое колено 90° не учитывать при подсчете максимальной допустимой длины.
Максимальная длина дымохода турбированных котлов THERMONA Актуальные цены ны дымоходы к котлам THERMONA на сайте liga-therm.ru
*- газовые котлы с открытой камерой сгорания. Сокращение максимальной длины при применении колена: 900=0,75м; 450=0,50м Система дымоудаления 60/100 для Бытовых котлов (14Т, 20Т, 23Т, 28Т, 32Т)
Двухтрубная система 80 (воздухозабор/выхлоп) для THERM14,20,23,28,32Т и DUO 50FT. A
Система дымоудаления 80 для THERMDUO 50T.A
Система дымоудаления 100 для THERMDUO 50T.A
Система дымоудаления 100 для THERMTRIO 90T
|
Дымоходы коаксиального типа — виды, нормы и правила
Поддержание идеальной температуры в доме – залог уютного преодоления морозов, о чем известно всем обитателям северных регионов. Именно поэтому владельцы частных домов и квартир, стремясь к полной независимости от коммунальных служб в вопросах обеспечения комфорта, часто выбирают установку отопительного котла как наиболее эффективный метод обогрева помещения.
Естественно, монтаж водонагревательного оборудования – задача не из простых. И один из наиболее ответственных этапов – обустройство системы отведения отработанных газов. И если еще недавно владельцам частных домов нужно было создавать полноценный дымоход, то уже сегодня у них есть возможность установить коаксиальную конструкцию, которая имеет множество преимуществ и очень проста в монтаже.
Особенности коаксиального дымохода
Конструкция коаксиального дымоотвода достаточно примитивна. Это – две трубы, помещенные одна в другую и скрепленные специальными перемычками. Через внешнюю трубу в систему поступает свежий воздух для эффективного горения топлива. Через внутреннюю трубу меньшего диаметра производится отвод в атмосферу отработанных газов.
Для коаксиальных дымоходов нормы установки сложно назвать жесткими, поскольку сама конструкция довольно безопасна в эксплуатации и проста. Существуют СНиПы, в которых подробно описаны особенности монтажа подобных элементом отвода отработанных газов.
Существует два основных вида конструкций. Это – горизонтальный и вертикальный коаксиальный дымоход. Первый более распространен, так как его обустройство в большинстве случаев проще и при установке котла на стену, и при его монтаже на полу. Как правило, выбор в пользу вертикальной или горизонтальной конструкции определяется индивидуально в зависимости от специфики котла и места установки.
Горизонтальный коаксиальный дымоход нормы установки запрещают монтировать в том случае, если отопительный агрегат не укомплектован системой принудительной вентиляции. В этом случае эксплуатация техники будет небезопасной. Также в СНиПах указана максимальная длина коаксиального дымохода, которая составляет 3 метра.
Опытные специалисты рекомендуют перед покупкой агрегата определиться с местом его монтажа, чтобы обновленная система отопления полностью соответствовала требованиям действующих норм. При этом некоторые производители устанавливают для некоторых моделей котлов свои ограничения максимальной длины коаксиального дымохода, с чем также можно считаться при выборе техники.
Специфика монтажа
Корректное проектирование и монтаж стандартной коаксиальной системы дымохода подразумевает учет габаритов конструкции. Вертикальные конструкции устанавливаются там, где невозможно оборудовать выводной канал через стену. К примеру, дымоход может выходить непосредственно на небольшую оживленную улицу или располагаться возле окна. Естественно, это недопустимо, хотя в некоторых случаях можно монтировать трубы под определенным углом.
Нормы установки коаксиальной конструкции говорят о том, что диаметр выхода котла не должен превышать диаметр выводящего канала.
Выбирать коаксиальный дымоотвод стоит, ориентируясь на данные из технического паспорта. Соединение дымохода с котлом должно производиться с помощью тройника или колена. Каждый элемент конструкции должен крепиться так, чтобы не было препятствия для отведения отработанных газов.
Отталкиваясь от того, где будет находиться выходной патрубок, подбираются те или иные комплектующие. Если патрубок находится вверху, то с обустройством дымохода не должно возникнуть проблем. Если же он расположен сбоку, то конструкция выводится в вертикальное положение посредством специальных кронштейнов.
Коаксиальные трубы устанавливаются с помощью переходного узла, а хомуты в свою очередь надежно фиксируют стыки с другими элементами. Согласно нормам установки коаксиальных систем не допускается применение герметика и ленты для удлинения конструкции, а также использование самодельных переходников. В противном случае безопасная работа агрегата будет под большим вопросом.
Вывод патрубков
Устанавливая коаксиальный дымоход, нужно учитывать, что выходной патрубок должен располагаться минимум на полтора метра выше водонагревательного котла. Чтобы конденсат мог беспрепятственно стекать, важно расположить трубы под минимальным углом в 3 градуса. Также вывод дымохода желательно располагать на высоте 1-2 метра от земли, чтобы вероятность его засорения была минимальной.
Важные дополнительные нормы, касающиеся установки дымохода коаксиального вида, выглядят следующим образом:
- Применение более 2 колен нежелательно.
- Минимальное расстояние от выводного патрубка до двери/окна должно – 60 сантиметров.
- Расстояние между системами газоснабжения и выведения дыма должно составлять минимум половину диаметра дымохода.
- При монтаже вертикального дымохода на крыше необходимо обеспечить максимальную пожарную безопасность этой части дома. В этом вам поможет негорючая изоляция, защитные кожухи на трубы и создание воздушного буфера на ответственных участках системы.
- В случае монтажа сложной системы ее длина должна составлять около 3 метров.
Коллективные коаксиальные дымоходы
В многоквартирных домах также возможна установка газовых котлов. Наиболее приемлемый вариант – это обустройство коллективного коаксиального дымохода. Такая система выведения дыма сделает работу нескольких нагревательных приборов с закрытыми топками безопасной.
В случае установки коаксиальных коллективных дымоходов выставляются более жесткие требования к трубам. Хорошо зарекомендовали себя в этом плане конструкции известных торговых марок, таких как Baxi, Proterm, Viessmann, Vaillant и других.
Помните, что коллективные коаксиальные дымоходы должны устанавливаться высококвалифицированными монтажникам, так как это будет гарантией соблюдения действующих норм и последующей безопасной эксплуатации.
Советуем также почитать:
Коаксиальный дымоход – требования к установке своими руками
Автор Евгений Апрелев На чтение 5 мин Просмотров 2.6к.
Всем известно, что работоспособность отопительных систем, в которых используется принцип сжигания топлива, невозможна без кислорода, поддерживающего горение и правильного отвода отработанных газов. Сегодня, для создания автономных отопительных систем, широчайшим спросом пользуется различное газовое оборудование. Оно компактно и безопасно, удобно в использовании, прекрасно автоматизировано и не требует постоянного вмешательства владельца в процесс работы.
[contents]Устройство и назначение коаксиального дымохода
Это устройство внешне больше напоминает мотоциклетную выхлопную трубу. На самом деле это специально разработанная конструкция, труба в трубе с разными диаметрами, которые вставлены одна внутрь другой и жестко закреплены между собой. По внутренней тубе выводятся продукты горения, а через пространство между внутренней и внешней трубой с камеру сгорания поступает необходимый для горения топлива воздух. Коаксиальный дымоход для газового котла решает сразу две основных задачи: вывода отработанных газов и подвода к устройству воздуха.
Такие дымоотводы изготавливают из труб круглого сечения, причем внутренняя чаще всего производится из алюминиевого сплава, а внешняя из стали, толщиной 1; 1,5 или 2 мм. Отношение внутреннего и внешнего диаметра для настенных и напольных отопительных приборов составляет 60 к 100 мм. Для конденсационных котлоагрегатов применяются дымоходы, с соотношением диаметров 80 к 125 мм.
Выделяют два типа коаксиальных дымоотводов: горизонтальный и вертикальный. Наиболее простой в монтаже, и соответственно, распространенной системой дымоотведения такого типа является горизонтальный дымоход. Вертикальный коаксиальный дымоход достаточно сложен в установке и поэтому используется в том случае, если горизонтальный монтаж невозможен или от отопительного прибора до уличной стены более 4 м.
Достоинства и недостатки
Как уже говорилось выше, такой тип системы дымоотведения используется только для газового оборудования с закрытой камерой сгорания, а именно:
- Двухконтурные отопительные котлы настенного и напольного расположения с закрытой камерой сгорания.
- Газовые водогрейные колонки.
- Генераторы и конвекторы.
Основными достоинствами такой системы забора воздуха и дымоотведения являются:
- Безопасность. В такой системы дымоотвода происходит теплообмен между уличным воздухом и отработанными газами, в результате чего снижается температура продуктов горения.
- Нагрев воздуха, поступающего с улицы посредством контакта его через стенку трубы, значительно повышает КПД котла.
- По коаксиальному дымоходу производится забор уличного воздуха, а не из помещения, благодаря чему не создается разряжение, которое препятствует нормальной работе котла и естественной циркуляции воздуха в помещении.
- Простой монтаж и большое количество аксессуаров.
- Существенная экономия внутреннего пространства.
- Не используется кислород из помещения.
Наиболее привлекательным для использования дымоотводов такого типа являются многоквартирные дома, так как выброс угарного газа и продуктов горения топлива производится не в вентиляционную шахту, а непосредственно в атмосферу.
Недостатки у таких дымоотводов тоже есть, а именно: достаточно дорогостоящее утепление для предотвращения обмерзания оголовка дымоотвода. Возможность обмерзания оголовка трубы достаточно высока. Происходит это оттого, что температура исходящих газов слишком мала и не в состоянии растапливать наледь, образовавшуюся при выходе влажного воздуха. Последствия обледенения могут быть достаточно серьезными: ремонт горелок, камер сгорания и турбонаддува.
Схемы монтажа и требования к установке
Как уже говорилось выше, существует две основные схемы монтажа коаксиального дымоотвода: вертикальная и горизонтальная. При монтаже следует придерживаться определенных правил установки коаксиального дымохода, регламентируемых СНиП 2.04.08–87; СНиП 2.04.05–91.3, а также сводом «Правил безопасности в газовом хозяйстве».
Суммарная длина коаксиального дымохода не может быть более чем 4 м. Если требуется большая длина системы дымоотведения, то следует использовать коаксиальный дымоход большего типоразмера.
При вертикальном монтаже, дымоход проходит через потолочное перекрытие и крышу. Для того чтобы установить систему в вертикальном положении применяется специальный адаптер.
Следует учесть, что такой адаптер – приспособление не универсальное и каждый производитель выпускает это устройство строго для своего оборудования. Для достижения необходимой длины дымоотвода используются специальные удлинители.
Для обеспечения герметичности при проходе дымохода через кровлю и защиты его от атмосферных осадков используется приспособление под названием терминал.
При установке вертикальной системы дымоотведения следует руководствоваться правилами, которые регламентируют его высоту, в зависимости от расположения по отношению к коньку скатной крыши.
Чаще всего вертикальный коаксиальный дымоход монтируется в частных домах. Но есть еще один вариант вертикальной системы дымоотведения – коллективный, который предназначен для многоквартирных домов. Общий коаксиальный дымоход в многоквартирном доме делает пользование индивидуальными газовыми отопительными приборами полностью безопасным.
Горизонтальный вывод отработанных газов, чаще всего, используется для настенного отопительного оборудования. Горизонтальная схема подразумевает вывод дымоотвода через наружную стену на улицу.
При монтаже следует учитывать наклон дымохода в 2-3°, для предотвращения попадания конденсата в котлоагрегат.
Для прохода через стену применяется два типа приспособлений: базовый или горизонтальный. Отличием этих комплектов является только адаптер подключения к отопительному устройству. Если при проходе через стену следует обогнуть балку, арматуру и пр., то используются специальные отводы и колена.
Самостоятельный монтаж
Установить коаксиальный дымоход своими руками достаточно просто и сделать эту работу сможет любой домашний мастер с наличием элементарных навыков пользования электроинструментом.
Для выполнения работ вам потребуется комплект, в который входит: труба с фланцем, хомут, адаптер для подсоединения к котлоагрегату и коаксиальное колено. Если необходимо следует приобрести специальный удлинитель коаксиального дымохода.
- В необходимом месте сделайте отверстие в наружной стене. Следует учесть, что выход дымохода не должен располагаться к окну, ближе чем на 0,6 м.
- Подсоедините к котлоагрегату адаптер.
- К нему, с помощью обжимного хомута подсоедините непосредственно дымоотвод. Если требуется подвести конструкцию к стене, то используйте колено. Фиксируйте все обжимными хомутами.
- Выведите трубу через отверстие, предусмотрев уклон в сторону вывода 2-3 °.
- Заделайте щели монтажной пеной или минеральной ватой.
- Закройте место выхода трубы декоративной накладкой.
Следует учесть, что при каждом повороте дымохода на 90° уменьшается и максимальная длина коаксиального дымохода на 0,5 м.
Какие есть нормы установки коаксиального дымохода?
Коаксильный дымоход может устанавливаться только в паре с котлом, у которого имеется встроенная принудительная тяга. Поэтому для таких дымоходов не требуется воздух из помещения, как , например, для обычных дымоходов.
Коаксильный дымоход намного короче большинства традиционных дымоходов.
При монтаже коаксильного дымохода необходимо соблюдать некоторые нормы по установке, которые регламентируются СНиП, а так же надо соблюдать нормы пожарной безопасности.
Вот, как выглядит стандартная схема-проекция установки коаксильного дымохода:
При устройстве такого дымохода продукты горения выводятся через внешние стены здания, поэтому для устройства такого дымохода не требуется вертикальная труба, как в случае с традиционными дымоходами.
При этом отверстие для дымового канала на фасаде здания размещают по всем правилам, изложенным в инструкции по установке.
Должны так же соблюдаться следующие условия:
дымовое отверстие на фасаде здания должно находиться не ниже 2 метров от уровня земли;
минимальное расстояние от вентиляционного канала до окон, дверей, вентиляционных каналов должно быть не менее 0,5 м;
по вертикали расстояние от дымового отверстия до окна должно составлять не менее одного метра;
в радиусе полутора метров от коаксильной трубы не должно находиться никаких преград в виде столбов, стен и прочего.
если дымовой канал коаксильного дымохода располагается под крышей, балконом или еще каким-нибудь навесом, то его нужно вывести за пределы этого сооружения.
Дымовой канал так же не должен выходить в подземный переход, арку проезда, туннели и т. д.
Длина горизонтальной трубы коаксильного дымохода , проходящая через внешнюю стену здания не должна превышать 3-х метров, если иное не оговорено заводом-изготовителем. Поэтому перед установкой коаксильного дымохода внимательно изучите характерные особенности его конструкции, и инструкцию по установке.
% PDF-1.4 % 968 0 объект > эндобдж xref 968 207 0000000016 00000 н. 0000005700 00000 н. 0000005862 00000 н. 0000007883 00000 н. 0000008476 00000 н. 0000009075 00000 н. 0000009739 00000 н. 0000010355 00000 п. 0000010786 00000 п. 0000011351 00000 п. 0000011437 00000 п. 0000011906 00000 п. 0000011985 00000 п. 0000012059 00000 п. 0000012173 00000 п. 0000012289 00000 п. 0000012401 00000 п. 0000012485 00000 п. 0000013092 00000 п. 0000013570 00000 п. 0000014153 00000 п. 0000014240 00000 п. 0000014742 00000 п. 0000046259 00000 п. 0000046614 00000 п. 0000046972 00000 п. 0000047381 00000 п. 0000047889 00000 п. 0000048465 00000 п. 0000048872 00000 н. 0000049492 00000 п. 0000085320 00000 п. 0000143370 00000 н. 0000206115 00000 н. 0000269048 00000 н. 0000339018 00000 н. 0000402995 00000 н. 0000451352 00000 н. 0000453266 00000 н. 0000457137 00000 н. 0000461372 00000 н. 0000465435 00000 н. 0000469670 00000 н. 0000469927 00000 н. 0000470011 00000 н. 0000470068 00000 н. 0000470312 00000 н. 0000470396 00000 н. 0000470453 00000 п. 0000472946 00000 н. 0000473325 00000 н. 0000473800 00000 н. 0000474808 00000 н. 0000475089 00000 н. 0000481257 00000 н. 0000481298 00000 н. 0000486724 00000 н. 0000486765 00000 н. 0000492462 00000 н. 0000492503 00000 н. 0000533068 00000 н. 0000533109 00000 н. 0000565820 00000 н. 0000565861 00000 н. 0000565991 00000 н. 0000566125 00000 н. 0000566254 00000 н. 0000566399 00000 н. 0000566550 00000 н. 0000566662 00000 н. 0000566778 00000 н. 0000566899 00000 н. 0000567044 00000 н. 0000567192 00000 н. 0000567320 00000 н. 0000567419 00000 п. 0000567570 00000 н. 0000567695 00000 н. 0000567824 00000 н. 0000567948 00000 н. 0000568099 00000 н. 0000568211 00000 н. 0000568327 00000 н. 0000568451 00000 п. 0000568599 00000 н. 0000568711 00000 н. 0000568827 00000 н. 0000568946 00000 н. 0000569094 00000 н. 0000569205 00000 н. 0000569320 00000 н. 0000569444 00000 н. 0000569592 00000 п. 0000569702 00000 п. 0000569826 00000 н. 0000569974 00000 н. 0000570085 00000 н. 0000570184 00000 п. 0000570332 00000 н. 0000570456 00000 п. 0000570555 00000 н. 0000570706 00000 п. 0000570834 00000 п. 0000570956 00000 п. 0000571079 00000 п. 0000571230 00000 н. 0000571345 00000 н. 0000571468 00000 н. 0000571616 00000 н. 0000571731 00000 н. 0000571855 00000 н. 0000572003 00000 н. 0000572127 00000 н. 0000572278 00000 н. 0000572384 00000 н. 0000572490 00000 н. 0000572614 00000 н. 0000572762 00000 н. 0000572885 00000 н. 0000573010 00000 н. 0000573134 00000 н. 0000573285 00000 н. 0000573364 00000 н. 0000573796 00000 н. 0000573875 00000 п. 0000574326 00000 н. 0000574405 00000 н. 0000574680 00000 н. 0000574759 00000 н. 0000575030 00000 н. 0000575109 00000 н. 0000575385 00000 п. 0000575464 00000 н. 0000575738 00000 н. 0000575817 00000 н. 0000576093 00000 н. 0000576172 00000 н. 0000576445 00000 н. 0000576524 00000 н. 0000576982 00000 н. 0000577061 00000 н. 0000577336 00000 н. 0000577415 00000 н. 0000577691 00000 п. 0000577770 00000 н. 0000578045 00000 н. 0000578124 00000 н. 0000578483 00000 н. 0000578562 00000 н. 0000578836 00000 н. 0000578915 00000 н. 0000579264 00000 н. 0000579343 00000 п. 0000579645 00000 н. 0000579724 00000 н. 0000580128 00000 н. 0000580207 00000 н. 0000580521 00000 н. 0000580600 00000 н. 0000580979 00000 п. 0000581058 00000 н. 0000581419 00000 н. 0000581498 00000 н. 0000581769 00000 н. 0000581848 00000 н. 0000582119 00000 п. 0000582198 00000 н. 0000582468 00000 н. 0000582547 00000 н. 0000582911 00000 н. 0000582990 00000 н. 0000583263 00000 н. 0000583342 00000 н. 0000583610 00000 н. 0000583689 00000 н. 0000583962 00000 н. 0000584041 00000 н. 0000584315 00000 н. 0000584394 00000 н. 0000584670 00000 н. 0000584749 00000 н. 0000585021 00000 н. 0000585100 00000 н. 0000585474 00000 н. 0000585553 00000 н. 0000585880 00000 н. 0000585959 00000 н. 0000586268 00000 н. 0000586347 00000 п. 0000586776 00000 н. 0000586855 00000 н. 0000587217 00000 н. 0000587296 00000 н. 0000587571 00000 н. 0000587650 00000 н. 0000587925 00000 н. 0000588004 00000 н. 0000588279 00000 н. 0000588358 00000 н. 0000588632 00000 н. 0000588711 00000 н. 0000588986 00000 н. 0000590343 00000 н. 0000596730 00000 н. 0000604173 00000 п. 0000005499 00000 н. 0000004523 00000 н. трейлер ] / Назад 1995068 / XRefStm 5499 >> startxref 0 %% EOF 1174 0 объект > поток ч ч [UϽy /? & Y6uj [2mjyNqEAQ $ nv N \ «N | usF [\ QLW & ttHuv # jNZ) 2 & 5 \ sp
комплект ГОРИЗОНТАЛЬНО-КОАКСИАЛЬНАЯ СИСТЕМА ДЫМОХОДА С забором.
..Техническим отделом Описание редакции: Дата 01 ОБНОВЛЕНИЕ КОМПОНЕНТОВ КОДА 10.10.2003 02 RBS 24 модель 11.10.2004 43012LA 82004LA 82001LP 80012LA 38516LA 43192LA 43012LA 27061LA 54002LA 43103LA 64112LA 43085LA Для котлов комнатных-герметичных 43103LA. Он позволяет отвод дымовых газов и забор воздуха через 2 коаксиальных трубы, внешнюю трубу Ø100 ( забор воздуха ) и внутреннюю трубу Ø60 (отвод дымовых газов) к внешней стене или комбинированному дымоходу. воздуховод (дымоход), соответствующий стандарту UNI 7129/01 и D.P.R. 412/93 ПРИМЕЧАНИЕ: ДЛЯ РЕГУЛИРОВКИ ДИАФРАГМЫ СМ. ТАБЛИЦУ. При выборе длины дымохода следует учитывать общую длину дымохода, начинающуюся от верхнего соединения камеры с уплотнением помещения, за исключением первого изгиба. Для дополнительных колен добавьте к значению линейной длины следующее значение: колено дымохода Ø100 / 60 при 90 ° = 0,8 м. колено дымохода Ø100 / 60 на 45 ° = 0,5 м. Поэтому для расчета общей длины дымохода необходимо прибавить линейную длину дымоходных труб и значение дополнительных изгибов, используемых при установке. 82004LA ТРУБКА Ø100×855 ВНЕШНЯЯ-БЕЛАЯ 1 ТРУБА 82001LP Ø60×920 ВНУТРЕННИЙ АЛЮМИНИЕВЫЙ 1 80012LA ДЫМОХОД TERMINALVALOX Ø65,5 КОМПЛЕКТ -A 1 54002LA ПРУЖИНА СЕПАРАТОРА ТРУБЫ 1 27061LA ДЫМО strong > ИЗГИБ Ø100 / 60 С ФЛАНЦЕМ + ИСПЫТАТЕЛЬНАЯ ТОЧКА 1 43103LA ВНУТРЕННЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Ø60 — КОАКСИАЛЬНОЕ ИЗГИБ 2 43012LA НАРУЖНОЕ РЕЗИНОВОЕ УПЛОТНЕНИЕ Ø100 2 43192LA РЕЗИНОВЫЙ ХОМУТ Ø100 / 100 ТРУБА-ОТВОД 1 38516LA КРЕПЕЖНЫЙ ЗАЖИМ Ø100 1 64112LA ДИАФРАГМА КОМПЛЕКТ 1 43085LA УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ИЗ НЕОПРЕНА D.128-98 1 89091NA ВИНТ-САМОРЕЗ 2 89090NA ВИНТ-САМОЗАЖИМ 4 Поз. Код Описание ед. qt. Отдел объекта: Tecnico Дата: 10.10.2003 Масштаб: — kit A Разработано: — met. Кодовый номер: 82012LP Описание: Контролируется: — L.P.G. ГОРИЗОНТАЛЬНО — КОАКСИАЛЬНЫЙ ДЫМОХОД КОМПЛЕКТ СИСТЕМА Утверждено: — Н. Лист n .: C0001.0B3 С воздухозаборником / выхлопными трубами Ø100 / 60 — ВСЕ ОПИСАНИЯ И ИЛЛЮСТРАЦИИ, СОДЕРЖАЩИЕСЯ В ДАННОМ БУКЛЕТЕ, БЫЛИ ВНИМАТЕЛЬНО ПОДГОТОВЛЕНЫ, НО МЫ ОСТАВЛЯЕМ ЗА ПРАВО ВНЕСЕНИЯ ИЗМЕНЕНИЙ И УЛУЧШЕНИЯ НАШИХ ПРОДУКТОВ МОГУТ ВЛИЯТЬ НА ТОЧНОСТЬ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ДАННОМ БИЛЕТЕ.E + OE ВСЕ ПРАВА ЗАЩИЩЕНЫ. НИКАКАЯ ЧАСТЬ ДАННОГО ДОКУМЕНТА ЗАПРЕЩАЕТСЯ ВОСПРОИЗВОДИТЬ, СОХРАНИТЬ ИЛИ ПЕРЕДАТЬ В ЛЮБОЙ ФОРМЕ ИЛИ ЛЮБЫМИ СРЕДСТВАМИ, БЕЗ ПРЕДВАРИТЕЛЬНОГО РАЗРЕШЕНИЯ ИЗГОТОВИТЕЛЯ, БЕЗ ПРЕДВАРИТЕЛЬНОГО РАЗРЕШЕНИЯ ИЗГОТОВИТЕЛЯ, БЕЗ ПРЕДВАРИТЕЛЬНОГО РАЗРЕШЕНИЯ НА ПРАКТИЧЕСКОЕ РАЗРЕШЕНИЕ.
Какая вентиляционная труба нужна вашему камину? (Ответил)
Независимо от того, купили ли вы камин, планируете купить печь или просто хотите заменить трубу от старого блока в вашем доме, выбор правильных компонентов вентиляции имеет решающее значение как для надлежащей работы, так и для безопасности. В этой статье мы обсудим основные сведения о различных типах вытяжных и дымоходных труб, которые используются в этих очаговых приборах.
Новый камин, топка или печь
Каждый новый вентилируемый газовый камин, дровяной камин, вентилируемый газ или дровяной камин и печь имеют определенные требования к надлежащим вентиляционным компонентам, как это определено производителем.
Каждый новый вентилируемый газовый камин, дровяной камин, вентилируемый газ или дровяной камин и печь имеют определенные требования к надлежащим вентиляционным компонентам, как это определено производителем.Определенные марки или типы труб относятся к определенной категории. Например, вы не стали бы использовать ту же трубу для дровяной печи, как для вентилируемого газового камина. Совершенно необходимо приобрести правильные компоненты дымохода. Частое заблуждение, которое мы часто видим, заключается в том, что домовладелец или подрядчик полагает, что существующая дымовая труба от старого камина может быть использована на новой модели, особенно если диаметр трубы, используемой на новом агрегате, соответствует диаметру дымохода, который уже установлен. Однако это действительно редкое явление, потому что большинство старых дымоходных и вентиляционных систем больше не используются с новыми агрегатами.
Старый камин, топка или печь
Старые камины и печи могут не иметь таких перечисленных опций или могут потребовать использования определенной марки, поэтому идеальные вентиляционные компоненты будут определяться размером камеры сгорания и воротника дымохода на агрегате. Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу точно такой же марки, что часто бывает сложно, а иногда невозможно, если эти части сняты с производства и больше не доступны.Промышленность по производству каминов и печей заполнена производителями, которые прекратили свою деятельность, и одна из наиболее частых проблем, с которыми мы сталкиваемся здесь ежедневно, — это попытка найти подходящие детали для камина или печи, которым более 20 лет. Иногда это можно сделать, если детали все еще доступны у исходного производителя или у действующей компании, которая приобрела оригинального производителя. В последнем случае возможно, что детали, необходимые для старого агрегата, будут заказаны по специальному заказу.
Если вы пытаетесь заменить часть вентиляционной системы, вам нужно будет найти трубу точно такой же марки, что часто бывает сложно, а иногда невозможно, если эти части сняты с производства и больше не доступны.
** Всегда консультируйтесь с руководством пользователя камина / печи перед покупкой или установкой вентиляционных компонентов для устройства. Если у вас нет инструкций по установке от производителя, свяжитесь с нами, указав производителя и номер модели, и мы проверим, сможем ли мы найти необходимую информацию. **
предупреждение: Дезинформация и ошибки могут быть смертельными при работе с подовыми изделиями и вентиляционными трубами. Если вентиляционная система не соответствует требованиям производителя и / или местным нормам, последствия могут быть серьезными, включая возможные утечки угарного газа и пожары в дымоходе, которые могут привести к смерти, серьезному заболеванию и значительному материальному ущербу.
Чтобы избежать опасных ошибок при установке, мы настоятельно рекомендуем вам посмотреть видео по установке ниже, чтобы узнать о пяти наиболее распространенных ошибках, допускаемых некоторыми из самых опытных подрядчиков.
Камины с вентиляцией и камины без вентиляции / без вентиляции / без вентиляции
Прежде чем мы обсудим особенности выбора правильных компонентов вентиляции, мы должны прежде всего признать появление безвентиляционных печных устройств за последние несколько десятилетий.Термин «без вентиляции», «без вентиляции» или «без вентиляции» применяется к топочным приборам, которые сжигают газ (природный газ или пропан) и не требуют каких-либо дымоходов или вентиляционных систем. Эта терминология также используется для описания других каминов нишевого типа, таких как электрические и этанольные модели.
Действительно, развитие технологии чистого сжигания газа создало альтернативный вариант для потребителей, которые не хотят устанавливать дымоход из-за логистических трудностей или бюджетных проблем. Однако есть несколько вопросов, которые следует учитывать перед тем, как идти по этому маршруту (поэтому мы всегда рекомендуем вентилируемую систему, если это вообще возможно).Прежде чем мы даже перейдем к этому, вы должны отметить, что в некоторых районах Соединенных Штатов (например, весь штат Калифорния и части многих других штатов) запрещено использование газовых приборов без вентиляции внутри помещений по всем направлениям. Невентилируемые устройства также не разрешены для использования в Канаде.
Есть несколько основных проблем с газовыми каминами, печами и топками без вентиляции, которые следует тщательно изучить перед принятием решения, ни одна из которых не относится к вентилируемым каминам. Во-первых, подавляющее большинство потребителей газовых приборов без вентиляции сообщают о заметном запахе, исходящем от горелки. Это особенно важно для людей с сильным обонянием. Для большинства это просто неприятность, но иногда запах может быть достаточно сильным, чтобы вызвать беспокойство об утечке газа, даже если это не так.
Подавляющее большинство потребителей газовых приборов без вентиляции сообщают о заметном запахе, исходящем от горелки.
Во-вторых, камины чистого горения без вентиляции тщательно спроектированы для достижения полного сгорания, но без вентиляции выхлопу некуда идти, кроме как обратно в комнату.Хотя при этом образуется безвредный водяной пар и углекислый газ (не ядовитый окись углерода), это может быть проблемой в небольших помещениях. В некоторых случаях, особенно с пропаном в качестве топлива, чрезмерное количество водяного пара может вызвать конденсацию на окнах и влагу на занавесках, что может привести к появлению плесени или плесени при неправильной сушке.
Наконец, еще одним недостатком агрегатов без вентиляции является отсутствие реализма. Поскольку эти модели должны гореть чисто, дровяной камин без вентиляции или газовый камин без вентиляции не будет производить такое же пламя, как настоящий дровяной камин, и они также не могут сравниться с более реалистичными эффектами, наблюдаемыми в вентилируемом газовом камине.
Некоторые из этих проблем смягчаются в определенных ситуациях, например, при установке в большом открытом помещении или в комнате, которая всегда открыта как минимум для одной другой комнаты. Но хотя удобство и экономические преимущества устройства без вентиляции могут быть привлекательными, мы рекомендуем вентилируемый камин почти в любой ситуации. Для получения дополнительной информации и подробностей о плюсах и минусах газовых каминов без вентиляции, пожалуйста, ознакомьтесь с нашим Руководством по покупке газовых каминов и печей.
«Камины» vs.«Вкладыши»
Еще одна частая путаница в производстве каминов — это различение терминов «камин» и «топка». Короче говоря, камин — это произведенный блок, который может быть обрамлен деревянным ограждением, стеной или каминным шкафом, а вставка — это модель, которую необходимо установить внутри существующего и действующего камина.
Для вентиляции ключевое отличие состоит в том, что камин должен иметь специальный дымоход или вентиляционную систему, которая может быть расположена в пределах 2 или 3 дюймов от горючих материалов (например, внутри деревянной вытяжки или возле внешней стены), но вставка требует использования облицовки дымохода, которая проходит внутри существующей, функциональной, полностью негорючей дымовой трубы (например, кирпичной дымовой трубы с глиняным или терракотовым дымоходом или трубы из нержавеющей стали).
В приборах, работающих на твердом топливе, таких как дровяная или угольная печь, используется дымоходная труба класса A, которая выдерживает более высокие температуры дымовых газов, производимых этим топливом.
Например, в камине с прямым отводом используется коаксиальный (двустенный, система труба в трубе) газовый камин, который может оканчиваться либо горизонтально на внешней стене, либо вертикально над крышей, но в камине с прямым отводом газа В вставке используется коллинеарная (бок о бок) система алюминиевого вкладыша (обычно два вкладыша диаметром 3 дюйма), которая соединяется со вставкой и проходит внутри существующего дымохода до самого верха.
Точно так же для дровяного камина требуется дымоход из нержавеющей стали с двойными или тройными стенками, а в топке для дровяного камина можно использовать одностенный вкладыш из нержавеющей стали внутри дымохода, который уже установлен.
Чрезвычайно важно использовать соответствующий тип дымохода или вентиляционной трубы с соответствующим устройством, и теперь мы более подробно рассмотрим эти различные категории вентиляционных труб.
Вентиляционная труба категории
Для каждого камина требуется определенный тип вентиляционной трубы, которые классифицируются соответствующим образом.Например, твердотопливный прибор, такой как дровяная или угольная печь, использует дымоходную трубу класса A, которая выдерживает более высокие температуры дымовых газов, производимых этим топливом. Для этого внутренняя стенка этих двустенных или тройных труб сделана из нержавеющей стали. С другой стороны, камины с прямой вентиляцией используют в качестве топлива природный газ или пропан, а выхлопные газы значительно менее горячие. Таким образом, газовая труба прямого выпуска, которая используется на этих агрегатах, имеет внутреннюю стенку из алюминия.
См. Список типов печных устройств и соответствующую требуемую категорию вентиляционных труб, используемых для каждого из них, в таблице ниже. У нас есть эти категории, организованные в отдельные группы на нашей странице продуктов для дымоходов.
- Таблица категорий вентиляционных труб
* В отдельно стоящих дровяных и угольных печах используется соединитель дымохода (дымовая труба), который представляет собой одинарную или двустенную черную трубу, которая подсоединяется к агрегату и затем проходит либо вертикально к потолку, либо горизонтально к стене, прежде чем она должна быть перешел через соответствующий переходник на дымоходную трубу класса А.
Если вы заинтересованы в покупке модели на нашем веб-сайте или если вы уже приобрели ее на месте, но вам нужны необходимые компоненты для вентиляции, вы можете заполнить нашу форму проектирования дымоходной трубы и расценки, чтобы получить бесплатную подробную смету. Если вы предоставите правильную информацию о производителе и модели, мы обязательно процитируем материалы из соответствующего списка и избавим вас от многих хлопот. Мы также проверим, если возможно, соответствует ли предложенная вами конфигурация вентиляции перечисленным требованиям данной модели.
Допуск для горючих материалов
При установке любого камина, как самого агрегата, так и дымоходной системы, наиболее важным аспектом является соблюдение надлежащих расстояний до горючих материалов. Что касается дымохода, разные типы вентиляционных отверстий имеют разный зазор.
При установке любого топочного устройства, как для самого агрегата, так и для дымоходной системы, наиболее важным аспектом является соблюдение надлежащих расстояний до горючих материалов.
Дымоход класса A обычно имеет зазор 2 дюйма до горючих материалов, а газоотводное отверстие типа B обычно имеет зазор 1 дюйм.Вентиляционная труба для прямого газового камина уникальна. Обычно он имеет зазор в 1 дюйм, когда он движется вертикально, но когда он движется горизонтально, требования к зазору различаются. В некоторых случаях горизонтальные секции трубы по-прежнему имеют зазор в 1 дюйм для горючих материалов по бокам и снизу, но сверху трубы он может составлять до 3 дюймов и, возможно, больше из-за горячих выхлопных газов. поднимаясь в вентиляционное отверстие.
Диаметр дымохода
Диаметр вентиляционной трубы также зависит от модели.В каждом камине, плите и топке будет использоваться труба или вкладыш, размер которых должен соответствовать диаметру воротника дымохода на агрегате. Обратите внимание, что проверка необходимого диаметра никогда не должна быть основным или единственным соображением при поиске вентиляционной трубы, поскольку используемые компоненты должны попадать в правильную категорию, указанную в приведенной выше таблице.
Простое измерение необходимого диаметра дымохода без проверки правильной категории или перечисленных и совместимых компонентов — одна из наиболее распространенных ошибок при покупке вентиляционной трубы.Это особенно часто встречается, когда домовладельцы или подрядчики пытаются установить новые детали дымохода на старую дымоходную систему. Никогда не смешивайте и не подбирайте секции дымохода разных марок / производителей, даже если диаметр (диаметры) труб совпадает. В вентиляционных трубах разных типов и марок используются патентованные соединения, обычно это система поворотного замка, которая соединяет вместе отрезки трубы и колена. Следовательно, невозможно будет правильно соединить два разных типа вентиляционных труб, даже если их диаметры будут одинаковыми.Монтажник никогда не должен пытаться «заставить его работать» путем обжима, герметизации или сварки двух труб разных марок / категорий вместе.
Простое измерение необходимого диаметра дымохода без проверки правильной категории или перечисленных и совместимых компонентов является одной из наиболее распространенных ошибок при покупке вентиляционной трубы.
Увеличители и редукторы дымохода, которые являются компонентами, изменяющими диаметр дымохода, никогда не рекомендуются, кроме случаев крайней необходимости (и допустимых в рамках требований производителя для данной модели) или в случае необходимости для конкретной конфигурации (использование удлинителя для печи на гранулах или вставка встречается довольно часто).
Высота дымохода
Общая высота вентиляционной системы — еще один фактор, который следует учитывать для вентилируемых каминов, которые заканчиваются вертикально над крышей. Каждый камин, печь и топка будут иметь указанную минимальную и максимальную высоту дымохода в зависимости от потребности агрегата в достаточной тяге. Следовательно, даже если соблюдены требования производителя к вертикальному окончанию, минимальная высота дымохода должна соблюдаться для правильной работы прибора. Это обычная проблема с дровяными каминами в одноэтажных домах с дымоходом над пологой крышей.
Каждый камин, печь и топка будут иметь указанную минимальную и максимальную высоту дымохода в зависимости от потребности агрегата в достаточной тяге.
Требования и ограничения к минимальной и максимальной высоте дымохода могут быть изменены в зависимости от смещений в системе.
Смещения / колена / горизонтальные ходы
Как и в случае с категорией вытяжной трубы и диаметром дымохода, для каждого прибора также должны быть инструкции, определяющие допустимые отклонения, допустимые в системе дымохода.Дымоходы класса A не допускают изгибов более 30 градусов (45 градусов в Канаде), а длина каждого смещения ограничена в зависимости от модели. Колена не могут быть объединены для создания больших смещений. Единственное предостережение — отдельно стоящие дровяные или угольные печи с соединителем дымохода (также известным как дымовая труба), который проходит горизонтально через стену, может подключаться к тройнику класса A, который, по сути, служит изгибом на 90 градусов, чтобы повернуть дымоход вертикально. .
Вентилируемые газовые камины гораздо более терпимы к смещениям, но в руководстве по установке каждой модели есть ограничения, касающиеся допустимой длины смещения, количества используемых колен и длины горизонтального участка (ов).По большей части вентилируемые газовые камины позволяют использовать изгибы под углом 90, 45 и 30 градусов. Более того, большинство систем вентиляции газовых каминов позволяют использовать гибкую вентиляционную трубу, которая, конечно, может создавать любое отклонение от 0 до 90 градусов.
Концевые муфты и заглушки для дымоходов
У каждого камина также есть ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система. Все твердотопливные камины и печи должны оканчиваться над крышей в соответствии с «Правилом 3-2-10», согласно которому дымоход должен находиться на высоте не менее трех футов над крышей в точке проникновения (измеряется с высокой стороны). и на два фута выше любого препятствия в радиусе 10 футов от верха дымохода.
У каждого камина также есть ограничения и требования в отношении того, где и как заканчивается дымоход или вентиляционная система.
- Требования к минимальной высоте дымохода
Это правило не распространяется на вентилируемые газовые камины. Газовые камины B-Vent должны заканчиваться над крышей, как дровяная печь, но необходимая высота над крышей может составлять всего один фут в зависимости от требований модели и угла наклона крыши (степени наклона).В то же время камины с прямой вентиляцией могут использовать вентиляционную систему, которая заканчивается вертикально над крышей или горизонтально на внешней стене. Опять же, допустимые нагрузки для каждой модели перечислены в руководстве по установке, как это определено производителем.
В конце этих вентиляционных систем необходимо использовать соответствующую заглушку. Дымоходные трубы класса А имеют собственные заглушки, специально разработанные для определенной марки и диаметра. Хотя для этих дымоходов доступны универсальные заглушки, использование чего-либо, кроме разрешенного производителем камина, печи или дымохода, может привести к аннулированию гарантии на прибор или компоненты дымохода.Однако в случае старых дымоходов, когда необходимо заменить колпачок, а замена больше не доступна, эти универсальные варианты модернизации являются единственным вариантом. То же самое касается газовых каминов B-Vent.
В конце этих вентиляционных систем необходимо использовать подходящую заглушку.
Камины с прямой вентиляцией, однако, обязательно должны иметь соответствующий оконечный элемент, поскольку каждый из них предназначен для впуска воздуха для горения при безопасном удалении выхлопных газов из системы.Для вертикальных и горизонтальных заделок используются разные заглушки, причем оба типа обычно имеют несколько различных вариантов, из которых можно выбрать в эстетических целях.
Как обсуждалось ранее, все вставки заканчиваются в верхней части дымохода, в котором они установлены.
Об авторе
Тайлер МакЛелланТайлер со степенью бакалавра журналистики от Оле-Мисс работает в eFireplaceStore с июня 2011 года. Он является одним из сертифицированных технических специалистов нашего Национального института каминов (NFI).Кроме того, он имеет звание Master Hearth Professional, что означает, что он сертифицирован во всех трех областях — древесине, газе и пеллетах.
В свободное от работы время он любит проводить время со своей женой Эмбер и семью детьми; Эшли (18), Натаниэль (14), близнецы Исаак и Иеремия (10), Дэвид (5), Джуд (4) и Энди (1).
Дымоходы котельные, комплекты и принадлежности
Дымоходы Baxi Multifit, установленные после 1 сентября, теперь устойчивы к ультрафиолетовому излучению и могут работать на улице. Загрузите прилагаемое приложение, которое будет добавлено ко всем котлам, чтобы узнать, как установить дымоход снаружи.
Комплекты дымоходаMultifit теперь поставляются с принудительными винтовыми креплениями для всех соединений и доступны различной длины, чтобы уменьшить необходимость резки на месте. По многочисленным просьбам мы предлагаем различные цвета терминалов, соответствующие существующим водосточным системам.
- Выбор вариантов дымохода — возможность для монтажников, например, обойти неудобную ферму дымохода или незаметно разместить котел вместо того, чтобы он располагался на внешней стене
- Комплект телескопического дымохода обеспечивает длину от 350 до 500 мм, а длина дымохода — 0 мм.25 метров, 0,5 метра и 1 метр — отпадает необходимость в обрезке дымохода, сокращая время монтажа и потери
- Секции дымохода соединяются с помощью простого механизма нажимного уплотнения с двумя положительными винтовыми соединениями — гарантия того, что соединение не разорвется
- Возможное расстояние до 10 метров максимальной эквивалентной длины для вертикальных или горизонтальных концентрических дымоходов 60/100 и максимальной эквивалентной длины 20 метров для вертикальных или горизонтальных концентрических дымоходов 80/125
- Расчет эквивалентной длины дымохода прост: первый изгиб является «свободным», затем уменьшение на один метр для каждого изгиба на 90 градусов и уменьшение на полметра для каждого изгиба на 45 градусов
- Доступны варианты клемм белого, черного и коричневого цветов — для лучшего вписывания в здание
- Комплект управления шлейфом в черном или белом цвете — может быть установлен на выводе дымохода, доступен по конкурентоспособной цене и прост в установке
- Дымоходы поставляются в виде полного комплекта в коробке с двумя настенными опорными кронштейнами на каждый метр дымохода, силиконовой смазкой и креплениями — соответствует BS5440
Нормы дымовых газов бытовых котлов
Правила расположения дымохода котла приведены в BS 5440 Часть 1 для Великобритании и в I.S. 813 Бытовые газовые установки для Ирландии.
При размещении вывода дымохода следует учитывать шлейф водяного пара, который будет выходить из дымохода, и установить его так, чтобы он не причинял неудобств.
Загрузите наше руководство по решениям для дымохода
Китай Комплект алюминиевых коаксиальных дымоходов для газовых котлов, производитель, 60/100 мм, коаксиальный дымоход без конденсации, поставщик колен
Ningbo Yisenhai Flue Manufacturing Co., Ltd. — профессиональное предприятие, занимающееся разработкой, проектированием, производством и маркетингом коаксиальных алюминиевых дымоходных труб европейского типа. Наша компания расположена в новом районе Биньхай, зоне экономического развития Фэнхуа, рядом с автомагистралью Шанхай-Ханчжоу, автомагистраль Тунсан, в секции Нинбо. Близость к международному аэропорту Нинбо и восточному гиганту Бэйлун …
Ningbo Yisenhai Flue Manufacturing Co., Ltd. — профессиональное предприятие, занимающееся разработкой, проектированием, производством и маркетингом алюминиевых коаксиальных дымоходных труб европейского типа.Наша компания расположена в новом районе Биньхай, зоне экономического развития Фэнхуа, рядом с автомагистралью Шанхай-Ханчжоу, автомагистраль Тунсан, в секции Нинбо. Находясь недалеко от международного аэропорта Нинбо и восточного гиганта порта Бейлун, наша компания обладает уникальной и надежной инвестиционной средой.Из года в год наша компания старается осваивать новейшие технологии и опыт из-за рубежа и внедрять передовое оборудование. Наши серии коаксиальных дымоходных труб Φ 60/100 мм, Φ 80/125 мм и Φ 110/160 мм заслужили высокую репутацию как в стране, так и за рубежом.
Поскольку нашим принципом обслуживания является «качество превыше всего», а нашим главным стремлением является удовлетворение потребностей пользователей в маркетинге, все мы готовы к дальнейшему и более здоровому развитию. Приглашаем вас посетить Исенхай для посещений, переговоров и сотрудничества в различных формах. Мы предложим вам сердечное обслуживание.
Уверенность в себе, самодисциплина, самостоятельность, самостоятельные клиенты: добросовестно и уверенно предоставлять клиентам высокое качество и максимальную ценность профессиональных продуктов и услуг, чтобы добиться понимания, уважения и поддержки клиентов.Персонал: Доверяйте усилиям и преданности персонала, чтобы признать достижения персонала и обеспечить соответствующую отдачу, чтобы создать хорошую рабочую среду и перспективы развития для сотрудников. Рынок: для снижения затрат на закупки и рисков для клиентов, чтобы обеспечить эффективную защиту клиентов. Развитие: стремление к устойчивому развитию и построение его на основе удовлетворенности клиентов. Корпоративный дух: уверенность в себе, самодисциплина, самостоятельность, самостоятельные клиенты: добросовестно и твердо предоставлять клиентам высококачественные профессиональные продукты и услуги с максимальной ценностью, чтобы завоевать понимание, уважение и поддержку клиентов.Персонал: Доверяйте усилиям и преданности персонала, чтобы признать достижения персонала и обеспечить соответствующую отдачу, чтобы создать хорошую рабочую среду и перспективы развития для сотрудников. Рынок: для снижения затрат на закупки и рисков для клиентов, чтобы обеспечить эффективную защиту клиентов.
Add: № 68 Xinghai Road, новый район Биньхай, зона экономического развития Фэнхуа, Нинбо, Китай.
Телефон: + 86-574-88730725
Факс: + 86-574-88730725
Контактное лицо: Келли Чжан
Мобильный: + 86-15058454878
Мобильные телефоны: +86 15058454878
Веб-сайт: www.made-in-china.com/showroom/yisenhai-gasflue
Мы являемся настоящим производителем,
Добро пожаловать в нашу компанию Vistit! УЗНАТЬ БОЛЬШЕ
Основы работы с камином: Камины Kingsman
Дровяной камин:
Дровяной камин работает либо на промышленном продукте (пеллеты или искусственные бревна на нефтяной основе), либо на древесине. КПД не лучше 33%, а побочные продукты неизвестны. Этот сегмент рынка стремительно сокращается.
Камины с прямым отводом газа:
Коаксиальная система отвода воздуха из трубы внутри трубы (обычно 4 ″ / 7 ″): внутренняя труба предназначена для вытяжки, а внешняя труба вводит наружный воздух для горения. Конструкция этих каминов позволяет создать полностью герметичную систему, которая не ставит под угрозу качество воздуха внутри вашего дома. Он также позволяет вентилировать продукт в горизонтальном направлении (отлично подходит для случаев, когда прибор установлен на внешней стене). Приборы с прямой вентиляцией обычно ограничены длиной 40 футов (с максимальной горизонтальной длиной 20 футов), что позволяет прибору работать должным образом.
Вентилируемые газовые камины:
Использует трубу с воздушным охлаждением (B-vent) или гибкие газовые вкладыши для вентиляции приборов. Эти типы устройств используют комнатный воздух для сгорания и выпуска через вентиляционную трубу B или гибкий газовый вкладыш. Вентилируемые устройства не имеют таких ограничений по длине вентиляции по сравнению с устройствами с прямым вентилированием и могут использовать существующие дымоходные системы, вставив в существующие дымоходы гибкую прокладку с газом и завершив ее защитным колпаком и гидроизоляцией.
Газовые камины без вентиляции (для использования только в США, проверьте местную юрисдикцию):
Никаких дымоходных систем не требуется, и этот продукт можно использовать практически в любом месте вашего дома (кроме ванной комнаты, спальни, спа-комнаты, дом на колесах или прогулочный автомобиль), но должны быть предусмотрены условия для надлежащего горения и вентиляции (размер комнаты и BTU устройства являются решающими факторами того, какой размер BTU может использоваться для конкретной установки).Прибор использует комнатный воздух для горения и выбрасывает его в комнату. Эти устройства имеют КПД 99,9%, а системы горелок без вентиляции имеют пилотную систему ODS, которая гарантирует, что системы горелок отключатся, если уровень кислорода в помещении упадет ниже допустимых пределов.
Правила для наружных дымоходов
Правила для внешнего дымохода Используйте только дымоход 5 дюймов на печи, одобренной DEFRA, с соединением дымохода из стекловолокна 5 дюймов, все остальные должны быть 6 дюймов в соответствии с правилами.Комплект кровельного дымохода (с вертикальным соединением) 211039 Печь должна быть подключена к дымовой трубе или дымоходу — внутреннему или внешнему вертикальному трубопроводу — в соответствии с действующими строительными нормами, часть J. До 30 кВт на любом топливе — минимум 150 мм. европейской системы обозначений некоторых продуктов для дымоходов и дымоходов. 16 октября 2017 г. · Пожары на сбалансированном дымовом газе. Для некоторых требуются дымоходы большего диаметра. Когда дело доходит до грунтовых труб и вентиляционных труб, самые важные правила заключаются в том, что вы всегда соблюдаете все строительные нормы и правила.Например, если труба, выходящая из вашей печи, имеет диаметр 150 мм (6 дюймов), она должна находиться на расстоянии не менее 450 мм (18 дюймов) от горючих материалов, включая потолки. Дымоход никогда не должен быть меньше 5 дюймов в диаметре, и только определенные печи могут использовать их (одобренные DEFRA печи, которые позволяют дымоход 5 дюймов, могут быть присоединены к дымоходу этого диаметра). Например, 6-дюймовый тройной (или двойной корпус) может иметь 6 дюймов внутреннее, 8 дюймов внешнее и 10 дюймов внешнее. • Внешний дымоход полностью состоит из изолированных труб из нержавеющей стали, т.е.Длина 5, 1 и 2 метра. В инструкциях по строительному регулированию не было указано, что минимальный размер дымохода для печей составляет: до 20 кВт при сжигании бездымного топлива — диаметр 125 мм. 6 дымоходная труба, образующая дымоход, но не включает трубу, встроенную в дымоход 3. Рабочие грубо зацементировали отверстие, однако старая металлическая крышка решетки, которая была у меня от старой дымовой трубы, не подходит к этому отверстию и Осталось — Местные правила и муниципальные строительные нормы и правила для дымохода (ESPIPE900) вместе с ESKIT03.18 января 2016 г. · Привет, ребята, нужен небольшой совет, меня попросили установить дымоход для AGA, расположение AGA находится в центре дома и по соображениям консервации не может быть внешним. ) Каждое соединение в сборке должно быть закреплено как минимум тремя винтами. Новые правила сжигания дров в дровяных печах Правительство ввело новые правила для клиентов, желающих сжигать дрова в печах, вступающие в силу в мае 2021 года. Таким образом, если дымоход был расположен на ограждающей стене, а у соседа — дымоход газы, выходящие из дымохода, более холодные и менее плавучие.В этой конструкции обычно используется вентиляционная труба печи, проходящая через крышу, поскольку вентиляционная труба B имеет вертикальную конструкцию. Надеть скользящую муфту на проходящую трубу дымохода. Дымоход — это пространство внутри специально спроектированной трубы, воздуховода или дымохода, которое соединяет отопительный прибор с наружным воздухом и обеспечивает безопасный выход дымовых газов. Наружное уплотнение дымохода шкафа и пластина 5. # 10. Постоянные эффекты нагрева и охлаждения будут вызывать «тепло». Окончание дымохода измеряется от самого конца дымохода / дымовой трубы, откуда отходят дымовые газы.Запрещается использовать оцинкованные дымоходные трубы, так как покрытия испаряются при высоких температурах и выделяют опасные газы. Размер дымохода 6 дюймов (152 мм) внутренний и 8 дюймов (202 мм) внешний. Для котлов ecoTEC доступны два типа дымохода. Имейте задний котел, чтобы сэкономить много тепла перед тем, как взлететь, и от него можно ожидать 3,5 мм. Горючие материалы: древесина Диаметр дымохода: 6 дюймов (153 см) Тип дымохода: (стандартная одностенная или двустенная): черная или вороненая сталь, 2100 ° F (650 ° C), класс «A» или UL103HT Минимальная высота дымохода: максимум 12 футов Бревном прикрепите внутреннюю дымовую трубу B к патрубку дымохода обогревателя.Дымоходы, которые находятся на расстоянии более 3 метров от самой высокой части крыши, должны быть на 1000 мм выше прохода дымохода. Правила для дымоходов — советы. Дымовые газы выводятся через внутреннюю пластиковую трубу (ПП). 25 июня 2013 г. · Недавно мне установили новый котел, в моем доме он находится в подвале, а дымоход выходит через стену к задней части дома (задним ходом по тропинке у нашей задней двери). Строитель сообщил мне, что он хочет, чтобы я проложил двустенный дымоход через дом и вышел через крышу.2. В инструкциях по строительному регулированию указано, что минимальный размер дымохода для печей составляет: до 20 кВт при сжигании бездымного топлива — диаметр 125 мм. Существующий дымоход должен быть облицован гибкой облицовкой 5 дюймов. № 6 августа 2010 г. · Одностенные дымоходные трубы должны быть отделены от горючих материалов на расстояние не менее 25 мм. Откройте хомут и наденьте его на проходящую дымоходную трубу. Возможно, я слишком много читаю об этом, но если я нахожусь более чем в 10 футах от пика крыши моего гаража, мне нужно только протянуть дымоход на 2 фута выше черепицы.Терминал дымохода котла. Горизонтальный дымоход. В этом случае система дымохода с двумя стенками должна выступать, по крайней мере, на это расстояние в комнату, обслуживающую прибор. Конец дымохода называется конечной высотой дымохода. I. Внешний вид: дымовая труба идет от печи к ближайшей внешней стене, а затем вертикально вверх до желаемой высоты над уровнем крыши. Установка для этого естественного типа. Для безопасной и эффективной работы газовых приборов необходимы соответствующая вентиляция и надлежащая вытяжка.Согласно правилам размещения дымохода котла, дымоход должен располагаться на определенном расстоянии от любых частей дома, которые могут открываться, например, окон и дверей. Однако печи, которые уже включены в цепочку поставок (производители, дистрибьюторы, розничные торговцы), могут быть проданы после этой даты. Одностенная система дымохода представляет собой одностенную трубу из нержавеющей стали 316L, сваренную швом. Подключение к прибору осуществляется с помощью одностенных стеклопакетов. Обзоры. Большинство твердотопливных приборов в Великобритании имеют выпускное отверстие для дымохода 5 дюймов (125 мм) или 6 дюймов (150 мм) на верхней или задней части прибора.Концевой узел 2. 5 дымовых труб диаметром 125 мм (5 дюймов) дымоход составляет 188 мм (7. Дымовые трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 мм. Для встроенной одной концентрической коаксиальной трубы ( система сбалансированного дымохода). 5 ноября 2019 г. · При горизонтальном дымоходе труба проходит прямо через стену за котлом. Используйте дымоходные трубы, окрашенные в черный цвет. Разрешение на проектирование: дымоход, дымоход или почва и вентиляционная труба Руководство Установка, изменение или замена дымохода Внешний дымоход, дымовая труба или почва и вентиляционная труба обычно считаются разрешенной застройкой, не требующей согласия на планирование, если выполняются условия, изложенные ниже: Местоположение.Применение смещения разрешено, хотя максимальная длина уменьшена. Надеть наружный дымоход C (коротким обжимным концом в сторону обогревателя) над внутренней дымоходной трубой B. D Под балконом или пластиковым / окрашенным желобом, водосточной трубой или карнизом без защиты для защиты от горючих материалов 600 Не использовать E От вертикальных санитарных трубопроводов 300 Не следует использовать F Из внешнего или внутреннего угла или с поверхности или границы рядом с выводом 300 Не следует использовать Монтаж дымохода с двумя стенками Если у вас нет дымохода, вам понадобится сборная изолированная двойная стена монтаж дымохода.(Примечание: большие проприетарные кровельные кровли выходят за рамки E2 / AS1. С двойной стенкой минимальным диаметром 100/120 мм: все они должны быть надежно прикреплены к стене. 5-кратный внешний диаметр дымохода с каждой стороны трубы. Рисунок 3: Проход через крышу с двойным кожухом с воздушными зазорами 25 мм.2 СБАЛАНСИРОВАННЫЕ ВЕРТИКАЛЬНЫЕ НАРУЖНЫЕ КОМПОНЕНТЫ ДЫМОХОДА Рис. Мы рекомендуем использовать защитный кожух, препятствующий опусканию. 21 октября 2019 г. · Традиционные газовые печи с принудительной подачей воздуха производят горячие выхлопные газы. и поэтому нужны металлические вентиляционные трубы или дымоходы.Для встроенного Facebook; Twitter; Pinterest; Электронное письмо; На главную »Дымоходы и дымоходы» Дымоходы и дымоходы для газовых плит и пожаров. Любая работа, которая затрагивает существующий дымоход (включая установку печи или облицовки дымохода) или создает новый дымоход, считается строительными работами и, таким образом, подпадает под действие Строительных норм. Строительные нормы и правила для установки дымохода. Если вас беспокоит, что вы установщик, установивший изнутри колено, чтобы переместить дымоход более чем на 5 дюймов или около того. Прикрепите внутреннюю дымовую трубу B к патрубку дымохода нагревателя.) Диаметр дымохода 150 мм термочувствительная стенка 600 мм мин. Разрешение на строительство. Напротив, современные высокоэффективные конденсационные печи выпускают гораздо более холодные газы, и для их выпускных отверстий требуются только пластиковые трубы из материалов, таких как ПВХ, ХПВХ или АБС. негорючий рукав с минимальным воздушным пространством 25 мм вокруг трубы, где: 1. Постройте внешний дымоход, как планировалось 2. «Дымовая труба» означает трубу, образующую дымоход, но не включает трубу, встроенную в дымоход. или вентиляционный канал газового прибора; «Рабочее давление» применительно к газовой установке означает давление газа, при котором она предназначена для работы.7. Фактически, правила рекомендуют минимальный размер дымохода в соответствии с европейской системой обозначений для определенных дымоходов и дымоходов. 497 от 1997 г.), чтобы: — 1. В этом случае дымоход выходит вверх, а затем выходит через крышу. В тех случаях, когда котел не крепится к внешней стене, можно установить вертикальный дымоход. См. Текущее руководство в BS8303 (2019). Существует два основных типа дымоходов, отводящих дымовые газы от прибора: «сбалансированные дымоходы» или «открытые дымоходы». негорючий материал оболочки с по крайней мере половиной огнестойкости разделяющей стены или пола, если они проходят через стену отсека или пол отсека, или.В 5 раз больше диаметра от теплового экрана, который должен выходить как минимум на 1. Многие приборы, работающие на жидком топливе, имеют 6 декабря 2020 г. · Строительные нормы и правила содержат подробные инструкции о том, где из дымохода можно безопасно отводить газы. Типичный дымоход газового котла (или труба для большинства людей) имеет диаметр 100 мм с двумя разными каналами для прохождения газов. Должен быть обеспечен воздушный зазор не менее 12 мм между экраном и горючим материалом, в 5 раз превышающий внешний диаметр дымохода. Обогреватели с открытым дымоходом используют воздух изнутри дома — тот же воздух, которым вы дышите.зазор (диаметр дымохода × 4) кожух дымохода 25 мм 150 мм С точки зрения непрофессионала, тройной дымоход (также известный как двухкамерный) имеет активную внутреннюю трубу (обычно из нержавеющей стали), внешний кожух дымохода (оцинкованный) и еще один больший размер внешний кожух (снова оцинкованный). Razor900, 6 марта 2016 г. Инструкции производителя могут игнорировать это и требовать большего диаметра, чем требуют Строительные нормы. Нельзя использовать оцинкованные дымоходные трубы, поскольку покрытия испаряются при высоких температурах и выделяют опасные газы.Дымоходы должны быть на 600 мм выше самой высокой части крыши в пределах 3 метров. 7 функциональное регулирование регулирование, которое качественно устанавливает, что требуется от здания или строительного элемента, или 1. Когда вентиляционное отверстие выводит воздух из дома, оно вытесняет газ наружу через вентиляционное отверстие. Для отдельно стоящих приборов [i] установите наружный дымоход C непосредственно на верхнюю часть обогревателя. Вытяните скользящую муфту и наденьте ее на входящую трубу дымохода. 6. 1 марта 2017 г. · Дымовая труба или дымовая труба, обслуживающая установку для сжигания топлива, должна быть построена в соответствии с рекомендациями BS 5410: Часть 1: 1997 или Технической книги 3 OFTEC и стандарта OFTEC OFS E106, в зависимости от ситуации.Или войдите в его газ и пустите его в свой котел. 1. Атмосферостойкое уплотнение 80/125 3. Установка наружной двустенной дымоходной трубы может быть установлена на двухэтажном доме с кроватью по цене от 1700 до 2100 фунтов стерлингов, не включая стоимость печи и других строительных работ, таких как очаги и огонь С января 2022 года Впоследствии печи Ecodesign станут новым стандартом дровяных печей. Проход через стену выполнен с помощью тройника 45º. Итак, давайте посмотрим на конструкцию дымохода. † Удлинительные трубы вторичного дымохода доступны в цвете 0.4). Внешний локоть 4. Отзывов пока нет. Установка, изменение или замена наружного дымохода, дымохода или грунта и вытяжной трубы обычно считается разрешенной разработкой, не требующей согласия на планирование, если выполняются условия, изложенные ниже: Дымоходы на задней или боковой фасаде здания разрешены. не более одного метра над самой высокой частью котла. Установка котла и дымохода должна производиться в соответствии с Правилами газовой безопасности (установка и использование) 1998 года, Строительными нормами и BS 5440, часть 1 ‘.Многим требуется дымоход диаметром 6 дюймов. Отвод дымохода снаружи за пределы здания По возможности, почти всегда лучший вариант — прокладывать дымоход внутри и по возможности вертикально, так как это дает много преимуществ: 5 октября 2013 г. · 1. ОСНОВНЫЕ ИЗМЕНЕНИЯ, ВНЕСЕННЫЕ ПОПРАВКАМИ 2010 г. В этом 2010 г. В издание внесены изменения, отражающие изменение нумерации правил в Строительных правилах 2010 и Строительных правилах (утвержденный инспектор и т. д.) 2010 года. В его основании находится отверстие для носка, через которое ветровая вентиляционная труба слишком маленького диаметра не будет надлежащим образом выводить дымовые газы. к внешней атмосфере.Я буду проложить 4-дюймовую трубу класса b через потолок в чердак, а затем через крышу. Центральная 60-миллиметровая труба используется для отвода выхлопных газов наружу, а 100-миллиметровое внешнее кольцо используется для подачи свежего воздуха. концентрическая коаксиальная труба (система сбалансированного дымохода). Это рекомендуемые высоты выхода дымохода, которые вы можете использовать в качестве способа соблюдения строительных норм Разрешение на проектирование: дымоход, дымоход или почва и вентиляционная труба Руководство Установка, изменение или замена наружного дымохода, дымохода , или грунт и вентиляционная труба обычно считаются разрешенной застройкой, не требующей согласия на планирование, если выполняются указанные ниже условия: Типы дымоходов.быть защищенным негорючим экраном шириной не менее 4xD и удлиненным не менее 1. Содержит: • Вывод дымохода (алюминий) • Внешнюю стеновую пластину (черный). активная внутренняя труба (обычно из нержавеющей стали), внешний кожух дымохода (оцинкованный) и еще один внешний кожух большего размера (снова оцинкованный). Газовые приборы — меры безопасности. Размер дымохода 5 дюймов (127 мм) внутренний и 7 дюймов (175 мм) внешний. Общие Руководство по ожидаемым характеристикам материалов и строительных работ в соответствии со строительными нормами и практическими примерами и решениями о том, как добиться соответствия для некоторых из наиболее распространенных строительных ситуаций, можно найти в разделе утвержденных документов.Зажмите скобу 6. 45 см в комнату, где находится печь (даже на серебряном дымоходе в этом месте. Иногда это называют одинарной обшивкой или соединением дымохода. 5 дюймов) к негорючему материалу. Дымоход 150 мм (6 дюймов) От 225 мм (9 дюймов) до негорючего материала NB. У негорючих теплозащитных экранов должен быть воздушный зазор 12 мм между ними и горючим материалом. Energy Star также рекомендует специальные материалы для специального нагревательного оборудования для потоков, вентиляционных отверстий и труб. Естественная вентиляция. Внутренний и внешний сборные дымоходы должны иметь двойную изоляцию 5 дюймов (SM).Таким образом, внешняя стена не подпадает под классификацию «стены отсека». 17 марта 2021 г. · Дымоход будет установлен горизонтально через внешнюю стену, а затем вертикально вверх по стороне внешней стены дома до карниза. 5xD по обе стороны от дымовой трубы; щит должен быть на 23 июня 2016 г. · С 35-футовой дымовой трубой мы собираемся вычесть 5 футов из высоты того места, где дымовая труба входит в дымоход, оставляя нам фактическую высоту дымохода 30 футов. Для систем LAS, испытанных вместе с газом, установленным на стене. Дымоход — это металлическая труба, которая проходит внутри каменного дымохода или проходит как отдельная дымоходная труба, ведущая от печи или отопительной печи.Они должны быть установлены на внешней стене, хотя в дополнительном вентиляционном отверстии нет необходимости, поскольку они используют двойную выхлопную трубу, которая втягивает свежий воздух через внешнюю трубу и выводит пары через внутреннюю трубу. Обычно дымоходы от котла относительно короткие и выходят из внешней стены. — Расположение выводов дымохода должно соответствовать требованиям Документа J, утвержденного строительными нормами — Выводы на стене должны быть расположены минимум на 2. В некоторых случаях дымоход может также использоваться для отвода дыма из • В некоторых ситуациях следует использовать внешний вертикальный дымоход. там, где нет места для доступа к вентилятору Powerflue Fan — у EVP вентилятор находится внутри кожуха, где он легко доступен для обслуживания.Это вентиляционное отверстие, также известное как тип B, работает на естественной конвекции воздуха. ДЫМОХОД ЧАСТЬ № ДЫМОХОД. Затем вы обычно используете стекловидно-эмалевую дымовую трубу соответствующего размера для первой секции дымохода от печи, ведущей в дымоход. Между теплозащитным экраном и горючим материалом также должен быть воздушный зазор не менее 12 мм. 10 января 2015 г. · Защитный экран должен выступать за дымовую трубу не менее чем на 1. высоту дымохода для стандартных кровельных материалов. Трубы для печей Powerflue являются важной частью вашей дымоходной системы, которая соединяет вашу печь с дымоходом.· Если дымоход не выходит за верхушку, верх дымохода должен выступать как минимум на 400 мм от крыши — 500 мм в регионах с сильным снегом. До негорючей стены или теплозащитного экрана: 1. 5. НАЦИОНАЛЬНЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ И СТАНДАРТЫ АКТ 103 ПОЛОЖЕНИЙ 1977 г., СООТВЕТСТВУЮЩИМ РАЗДЕЛУ 17 (1). Горизонтальный дымоход для газового котла. Выровняйте воротник и закройте его. Использование дровяной печи в соответствии с инструкциями по эксплуатации, приведенными в данном руководстве, противоречит федеральным нормам. 37 и далее и на схеме 31) указано, что защищенный вал не обязательно должен включать в себя часть, образованную внешней стенкой.Категорически запрещается использовать сетку на конце выхлопной трубы, так как это может привести к плохой работе печи; 3. Для открытого огня с рис. 2: Для дымохода необходимо разделение стен с двумя кожухами и 25 мм воздушными зазорами между ними. Дымоходы могут быть металлическими или деревянными. Металлические трубы обычно имеют круглое сечение; деревянные трубы, квадратные или прямоугольные, хотя существуют треугольные и круглые деревянные трубы. С точки зрения непрофессионала, тройной дымоход (также известный как двухкамерный) имеет активную внутреннюю трубу (обычно из нержавеющей стали), внешний кожух дымохода (оцинкованный) и еще один больший внешний кожух (снова оцинкованный).Это видимая труба, которая выходит из верхней или задней части печи и идет вверх внутри дымохода — или, если у вас система дымохода с двумя стенками, до стены или потолка. Если печь зарегистрирована как освобожденная от налога Defra и имеет выходную муфту 125 мм, то можно использовать дымоход 125 мм. 23 июня 2017 г. · Дымоход должен быть не менее 1. Котел должен быть на внешней стене, а дымоход должен находиться на расстоянии 300 мм от открывающегося окна или двери или от карниза крыши. Возможные устройства отвода отработанного воздуха из печи на гранулах могут отличаться в зависимости от ситуации, рекомендаций, установленных производителем печи, а также местных строительных норм и правил.До 30 кВт на любом топливе — диаметр не менее 150 мм. обеспечивать обнаружение и предупреждение об угарном газе в жилищах; 2. Если пакеты удлинителя D обрезаны до нужной длины, концевой соединитель с раструбом должен быть сохранен. Для систем LAS, протестированных вместе с настенным газом 25 июня 2013 г. · Недавно я установил новый котел, в моем доме он находится в подвале, а дымоход выходит через стену в заднюю часть дома (задняя часть на тропинку у нашей задней двери). Температура Газ, выбрасываемый дымоходом, горячий, поскольку он образуется, когда котел сжигает топливо, поэтому важно держать его подальше от предметов, сделанных из пластика 1.Установка котла и дымохода должна производиться в соответствии с Правилами газовой безопасности (установка и использование) 1998 года, Строительными нормами и стандартами BS 5440, часть 1 ’. После 1 января 2022 года производство и продажа новых печей, не соответствующих требованиям экологического дизайна, будет незаконным. привет, я устанавливаю в своем гараже газовый обогреватель на 80 000 британских тепловых единиц. Удовлетворительная спецификация дымоходов и дымоходов зависит от ожидаемой температуры газа при нормальной эксплуатации. Для дымохода от воздействия ветра просьба (см. Рис.Дымовые трубы должны быть отделены от горючих материалов в соответствии со строительными нормами и: не менее 200 мм негорючего материала. Толщина стенки трубы A не должна была составлять около 3. Буровой набор, содержащий 3. Нагреватель втягивает воздух через отверстие для подачи газа. Наиболее важные правила, когда дело доходит до штабелей грунта и вентиляционных труб, заключаются в том, что вы всегда соблюдаете все соответствие строительным нормам. Чтобы дымоход мог эффективно тянуть, важно, чтобы дымоход был как можно короче.Поскольку дымоходные трубы видны внутри вашей комнаты, они должны выглядеть привлекательно. е. Установка, изменение или замена наружного дымохода, дымохода или грунта и вытяжной трубы обычно считается разрешенной разработкой, не требующей согласия на планирование, если выполняются условия, изложенные ниже: Дымоходы на задней или боковой фасаде здания разрешены. не более одного метра над самой высокой частью дымохода. Несмотря на то, что современные двустенные дымоходы используют внешнюю часть дымохода для подачи холодного всасываемого воздуха и внутреннюю часть для вывода горячих продуктов сгорания, гарантируя, что в нормальных условиях дымоход будет достигать лишь весьма «низких температур».Установка для этого естественного типа Наиболее важные правила, когда речь идет о грунтовых трубах и вентиляционных трубах, заключаются в том, что вы всегда соблюдаете все строительные нормы и правила. Он может действовать как узкое место и ограничивать выброс токсичных газов. Размер дымохода предотвращает перекачку отработанных газов обратно в собственность, но также предотвращает их нанесение вреда всем, кто может находиться поблизости. Дымоход на Rayburn Supreme находится с правой стороны, другие лучевые ожоги с обеих сторон.Кепки от дождя, защита от птиц и т. Д. Не входят в эту высоту. Сегодня нет необходимости устанавливать газовый камин или печь в традиционный дымоход с обычным дымоходом; Многие газовые приборы предлагают вам вариант сбалансированной системы дымохода, которая незаметно выходит из вашей собственности через двустенную трубу. Уравновешенное возгорание дымовых газов также очень эффективно с показателем теплового КПД около 80-90%. Основание — это нижняя часть трубы, обычно коническая. Если у вас открытый дымоход, дайте свежему воздуху течь через комнату, когда он включен.К негорючей стене или теплозащитному экрану: 1. При этом, если выбранная вами печь не подлежит дефратированию и имеет выходное отверстие 125 мм, то можно использовать дымоход диаметром 125 мм. Опубликовано в соответствии с уведомлением правительства R2378 в Правительственном вестнике 12780 от 12 октября 1990 года с поправками: GN R432 GG 13054 8/3/91 GN R919 GG 20314 30/7/99 GN R574 GG 31084 30/5/2008 НАЦИОНАЛЬНЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ СОДЕРЖАНИЕ привет, Я устанавливаю в своем гараже газовый обогреватель на 80 000 британских тепловых единиц. 26. Стандартная концентрическая система дымохода (внешний диаметр 100 мм) и концентрический дымоход большего диаметра, продолжающийся до внешнего вывода дымохода.Некоторые из указателей, как показано на рисунке, имеют точку доступа ниже уровня земли, чтобы очистить сток в ситуации, когда есть блокировка. Эти расстояния необходимо всегда соблюдать во время установки. Убедитесь, что хомут адаптера прибора находится заподлицо с верхней частью нагревателя, как показано. Нержавеющая сталь или матовый черный. 5 метров от облицовочной стены, забора, здания или границы собственности (это 600 мм в Строительных правилах). Эти Правила вносят поправку в Часть J (Отопительные приборы) Второго приложения в Строительные правила 1997 года (S.Дома, построенные на разной местности, имеют свои собственные правила для дымоходов и дымоходов. Воздух для горения подается через кольцевой зазор между внешней алюминиевой вентиляционной трубой и дымоходом. В случае сомнений 06 марта 2016 г. · С котлом с вытяжным вентилятором я бы не стал слишком беспокоиться, поскольку шлейф уходит от здания, и я видел десятки подобных котлов без каких-либо побочных эффектов. Стандартная концентрическая система дымохода (внешний диаметр 100 мм) и концентрическая труба большего диаметра A толщиной стенки около 3 мм.2 октября 2018 г. · Правила гласят, что дымоход должен находиться на расстоянии 30-60 см от любых частей дома, которые открываются, с точным расстоянием в зависимости от размера вашего котла. Установка для этого естественного типа Использование этого дровяного обогревателя в соответствии с инструкциями по эксплуатации, приведенными в данном руководстве, противоречит федеральным нормам. Горизонтальный дымоход — самый простой и дешевый вариант, так как он выходит прямо из задней части котла. дымоход, по которому выход теплоносителя поступает в наружный воздух 3.Дымоход состоит из двух основных частей: ножки и резонатора. Стыки дымовых труб должны перекрываться на 30 мм (1 1/4 дюйма). Дымоход выводит дым и ядовитые пары из жилого помещения здания и выводит дым в атмосферу. Насколько далеко это будет, будет зависеть от размера вашего котла. но обычно находится на 30-60 см выше, ниже или сбоку от проема. 3 октября 2017 г. · Строительные нормы требуют, чтобы минимальный размер дымохода для печей был следующим: До 20 кВт при сжигании бездымного топлива — минимальный диаметр 125 мм.Приборы, вырабатывающие низкотемпературные дымовые газы, должны соответствовать строгим стандартам вентиляции, чтобы тепла, выделяемого выхлопными газами, было достаточно для полного вытеснения газов. 8 декабря 2009 г. · Вы можете ознакомиться с частью J правил строительства. 4. Каковы правила системы дымохода для котлов? Постановления о дымоходе для котлов — это всего лишь один из видов строительных норм. 3-миллиметровое сверло HSS Jobber и пакетики с консистентной смазкой, не содержащей растворителей Типы дымоходов. Многие приборы, работающие на жидком топливе, имеют Разрешение на проектирование. 2 Вертикальные компоненты дымохода 80/125 80/125 мм ВЕРТИКАЛЬНЫЙ НАРУЖНЫЙ НАБОР ДЫМОХОДА: Номер детали: 7 716 190 053 1.Стандартно двустенный дымоход в соответствии со строительными нормами будет выступать прибл. Наружный дымоход выполнен из двустенных изолированных труб. Руководство по сооружению вышеупомянутой защищенной шахты (параграф 8. Переменная местность. Цель состоит в том, чтобы улучшить качество воздуха, но это также изменит типы топлива, которое вы можете использовать в своей печи для сжигания дров. Рабочие грубо цементировали вокруг отверстия, однако старая металлическая крышка решетки, которая у меня была от старой дымовой трубы, не подходит к этой, и ее оставили 18 января 2016 г. · Привет, ребята, нужен небольшой совет, меня попросили установить дымоход для AGA, расположение дымохода АГА находится в центре дома и по соображениям консервации не может быть внешним.В случае сомнений 29 сентября 2021 г. · Например, строительные нормы обычно требуют зазора в 1 дюйм от металлических дымоходов, поскольку дымовые трубы от любого источника топлива очень горячие. 3. Дымоход может выходить из RAYBURN горизонтально или вертикально. Вытяните двустенную дымовую трубу на первом этаже, но выведите ее к внешнему дымоходу незадолго до того, как она коснется плиты 1-го этажа (по крайней мере, я получу выгоду от дополнительного тепла от дымохода на этом участке). Фактически, правила рекомендуют минимальный размер дымохода, продолжающегося до внешнего вывода дымохода.Регулировка высоты дымохода. Укоротите текущую трубу LAS так, чтобы образовался зазор 120 мм между секцией трубы и трубой LAS. Комплект кровельного дымохода (с вертикальным соединением) 211039 Нельзя использовать оцинкованные дымоходные трубы, так как покрытие испаряется при высоких температурах и выделяет опасные газы. Горючие материалы: древесина. Диаметр дымохода: 6 дюймов (153 см). Тип дымохода: (стандартная одностенная или двустенная): черная или вороненая сталь, 2100 ° F (650 ° C), класс «A» или UL103HT Минимальная высота дымохода: максимум 12 футов Журнал 23 июня 2017 г. · Дымоход должен быть не менее 1.Размеры дымохода. требуется уведомление с информацией о типе оборудования, подходящего для очага, камина, дымохода или дополнительных устройств дымохода. воздушным пространством размером не менее 4xD, или. Эту систему можно использовать в качестве вкладыша к существующей кирпичной кладке или соединительной дымовой трубы для дровяной печи или дровяного камина, а также в качестве дымоходной системы. Примерно 75% этого оставляет нам рабочий размер дымовой трубы не более 22-½ футов. Дымоход размещается по отношению к границе, а не к соседнему участку, поэтому, если вы не указали 600 мм от вашего участка до границы, не размещайте дымоход на этой стене — вы не можете знать, будет ли кто-то строить там в будущем.
