Магнит на счетчик тепла: Почему поставить магнит на счётчик — плохая идея

Магнит на счетчик тепла — какой штраф в Украине

В случае умышленного повреждения счетчиков тепловой энергии потребителям придется заплатить штраф

В Украине воровство коммуналки достигает 5% общего потребления, а это — сотни миллионов гривен ежемесячно. Вмешательство в работу измерительных приборов в Украине является незаконным и влечет за собой большие штрафы, пишет bigmir.net.

Читайте также: Уклонистам от армии в Украине грозят штрафы

Штраф за вмешательство в работу счетчика тепла в Украине 2021

---

В случае умышленного повреждения счетчиков тепловой энергии потребителям придется заплатить штраф.

depositphotos

Размеры штрафных санкций, которые применяются при неправильном потреблении энергоресурсов, утверждены в Кодексе Украины об административных правонарушениях. Так, в ст. 103-1 Кодекса значится, что потребителя оштрафуют на сумму от 10 до 50 необлагаемых минимумов доходов граждан в случаях:

Читайте также: Штраф за просроченный паспорт в Украине — сумма и что делать

• самовольного потребление с корыстной целью теплоэнергии без счетчиков, показания которых используются для коммерческих расчетов;
• умышленного повреждения приборов учета энергоресурсов.

Штраф за магнит на счетчике тепла в Украине 2021

---

depositphotos

В Украине предусмотрены санкции за намагниченый счетчик. Если контролер обнаружит магнит на счетчике тепла, то обязательно составит протокол и выпишет штраф. В частности, за использование магнита могут наказать штрафом от 100 до 200 необлагаемых минимумов доходов граждан.

Кроме штрафа предусмотрена также уголовная ответственность. Так, в Уголовном кодексе Украины указано, если не используется прибор учета или он был умышленно поврежден, за что был нанесен значительный ущерб государству, то украинцам могут грозить исправительные  работы на срок до 2 лет, или ограничение свободы на срок до 3 лет.

Штраф за срыв пломбы на счетчике тепла

---

Если потребитель в Украине обнаружил, что прибор учета поврежден и пломба на счетчике сорвана, то ему следует сразу же обратиться в газовую службу. От оперативности действий зависит размер взыскания:

Читайте также: Как вас могут наказать за магнит на счетчике воды

• при случайном повреждении пломбы грозит минимальный штраф. При этом, счетчик в обязательном порядке заберут на экспертизу за счет клиента.
• если нарушена антимагнитным пломба – это считается серьезным нарушением, поскольку использование специальных магнитов запрещено законом. Таким образом, начисляется штраф с выплатой убытков, понесенных предприятием.
• зафиксировано не только нарушения пломбы, но и подключения незарегистрированного прибора. В этом случае нарушитель рискует оказаться в местах лишения свободы.

Ранее мы писали, что в Украине предусмотрены штрафы за намагниченый электросчетчик. Если контролер обнаружит магнит на электросчетчике, то выпишет нарушителю штраф от 5 тыс. грн до 20 тыс. грн. Кроме штрафа за использование электроэнергии без использования счетчика законодательством предусмотрена также уголовная ответственность.

Читайте нас в Google.News

---

• Теги:
• штраф
• счетчик
• счетчик газа
• штраф за вмешательство в работу счетчика

---

---

Счетчики воды и тепла shram.

kiev.ua

Существующие нормативные документы по учету часто противоречат друг другу, имеют много слабых мест. Так, Правила учета тепловой энергии и теплоносителя утверждены только в 1995 году, но уже сейчас многие специалисты признают, что они морально устарели. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем тепло-

снабжения. Общие технические условия» утвержден в 2000 году, но установленные в нем требования к испытаниям не выполняются. В частности, приборы не проходят испытания на электромагнитную совместимость. Ни один из испытательных центров не проводит предусмотренные ГОСТом испытания на предмет проверки защищенности от несанкционированного доступа в память приборов. Доказать же впоследствии, что потребитель сознательно искажает показания приборов, очень сложно.

Возможностей фальсификации существует достаточно много. Это связано с тем, что теплосчетчик достаточно сложен по устройству, алгоритмам работы, монтажу, эксплуатации.

Существует ряд способов коррекции показаний приборов. Наиболее простой способ иногда применяется владельцами приусадебных участков для снижения затрат на воду, расходуемую для полива. Потребитель покупает самый дешевый и ненадежный (по отзывам соседей и знакомых) водосчетчик, согласует его применение с поставщиком воды. В соответствии с отечественными стандартами минимальный расход, фиксируемый водосчетчиком, составляет 30 л/ч. Следовательно, кран открывается таким образом, чтобы расход составлял менее 30 л/ч. При этом счетчик вообще не фиксирует разбор воды, т. е. установив прибор, потребитель получает возможность законно не платить за воду: при расходе, например, в 20 л/ч можно получить за сутки 480 л чистой питьевой воды абсолютно бесплатно!

В городских квартирах жильцы практикуют немного более сложный способ. При монтаже счетчика требуется установка сетчатого фильтра с пробкой, которая не пломбируется, поскольку периодически требуется чистка фильтра. Потребитель вкручивает гибкий шланг (подводку) на место снятой сливной гайки фильтра и получает воду в обход счетчика. В случае прихода инспектора Водоканала для проверки счетчика (что случается весьма редко) достаточно вывернуть гайку шланга и поставить штатную пробку – для этого необходимо несколько минут.

Для такой же конструкции узла учета воды существует и более простой способ: к стакану сетчатого фильтра прикрепляется тонкая проволока и пропускается в трубу по ходу воды. Проволока тормозит вращение турбинки счетчика, и показания значительно занижаются.

Большинство применяемых сейчас водосчетчиков – так называемые «сухоходы». Они состоят из двух частей: турбинка, вращающаяся в воде, и счетный механизм, отделенный от турбинки герметичной перегородкой. На турбинке крепятся один или несколько маленьких магнитов. Вода вращает крыльчатку, под воздействием вращения магнитов за герметичной перегородкой вращается металлическое кольцо, вращение кольца передается на счетный механизм.

Суть следующего способа занижения показаний – торможение крыльчатки путем установки наружных магнитов, положение которых определяется опытным путем.

Рассмотренные способы коррекции показаний водосчетчиков заставляют несколько по-иному относиться к положительным заключениям различных организаций о результатах их внедрения. Понятно, что если установить в жилом квартале квартирные счетчики воды, то сумма их показаний (например, за месяц) будет меньше расчетной величины, определенной по соответствующим нормативам. Это не подвергается сомнению. Однако ни в одном из отчетов, ни в одной из многочисленных статей авторы не встречали упоминания о том, что где-то после установки квартирных водосчетчиков уменьшилось общее водопотребление города, района, поселка. На практике одновременно с внедрением водосчетчиков растет небаланс между результатами учета отпуска и потребления, и рассмотренные выше манипуляции с приборами вынужденно списываются на потери в распределительных сетях.

Более разнообразны способы корректировки показаний тепло-счетчиков. Теплосчетчик состоит из трех основных блоков: расходомер, термопреобразователи, тепловычислитель, – и корректировки возможно вносить, манипулируя любым из блоков.

Тахометрические расходомеры теплосчетчиков имеют те же варианты корректировки, что и названные выше для водосчетчиков.

Электромагнитный расходомер конструктивно состоит из двух магнитных катушек, установленных под и над трубой, двух измерительных электродов, расположенных горизонтально. На катушки подается переменное напряжение известной частоты и формы. С электродов снимается сигнал, пропорциональный расходу жидкости. Для корректировки показаний прибора снаружи датчика расхода устанавливаются дополнительные магнитные катушки, напряжение на которые подается в противофазе напряжению катушек прибора. Таким образом подавляется полезный сигнал и занижаются показания. К счастью, этот способ пока не получил широкого распространения, т.

к. требует определенной квалификации исполнителя.

Вихревой расходомер конструктивно состоит из треугольной призмы, вертикально установленной в трубе, измерительного электрода, вставленного в трубу далее по течению жидкости, и установленного снаружи трубы постоянного магнита. Манипуляции сводятся к искажению магнитного поля постоянного магнита расходомера. Для этого применяют набор постоянных магнитов.

Их расположение выбирают опытным путем. Таким способом возможно значительно поднять нижнюю границу диапазона измерений прибора. Другой способ занижения показаний вихревых расходомеров – завихрение и закручивание потока воды, например, смещением при монтаже прокладки между фланцами прибора и трубопровода.

Несложный, но эффективный способ занижения показаний теплосчетчика связан с работой термопреобразователей. Они устанавливаются в подающий и обратный трубопроводы и подключаются линиями связи к тепловычислителю. Подключив параллельно термопреобразователю, установленному на подающем трубопроводе, резистор с переменным сопротивлением, можно занизить температуру подаваемой из теплосети воды.

Причем величина требуемой «экономии» регулируется подбором сопротивления резистора.

Способ отмотки счетчика воды с помощью пылесоса

При монтаже счётчика обычно перед ним устанавливается сетчатый фильтр с пробкой, который не пломбируется. Время от времени его приходится чистить. К этому моменту удобно приурочить «отмотку» счётчика. Идея проста — пропустить через счётчик поток чего—либо (желательно бесплатного) в обратную сторону. Используем для этого воздух. Итак, закрываем вентиль перед фильтром и снимаем пробку с фильтра.

Берём пылесос, вставляем его шланг в выходное отверстие (если конструкция пылесоса это допускает) и «продуваем» его, например, в окно (для удаления пыли).

Открываем кран на смесителе и подсоединяем к нему шланг от пылесоса. Место соединения можно уплотнить, например, намотав тряпку на излив смесителя или зажав место соединения рукой. Часть воздуха придётся всё равно выпускать, чтобы не сжечь пылесос.

Включаем пылесос и крутим счётчик назад. Скорость регулируем, выпуская часть воздуха в месте присоединения шланга пылесоса к крану. Это надо делать обязательно, иначе пылесос может сгореть от недостатка воздуха для охлаждения двигателя. На отечественных кранах может не сработать, так как у них прокладка крепится к штоку свободно и может действовать как обратный клапан.

Такой способ применим, если пылесос старого типа. Новые могут только «всасывать». В этом случае подключаем его к фильтру вместо пробки. Придётся только следить, чтобы не «насосаться» воды, оставшейся в трубах. Иначе пылесос выйдет из строя. Чтобы избежать этого можно использовать разделительный сосуд. Для этого берём банку, закрываем её полиэтиленовой крышкой, в крышке делаем два отверстия. В одно должен плотно вставляться шланг от пылесоса (неглубоко), в другое также плотно шланг, идущий к фильтру (этот шланг вставляется почти до дна банки). Теперь вода, случайно оставшаяся в трубе, будет собираться в банке, а в пылесос пойдёт чистый воздух.  (Анна 03.01.05)

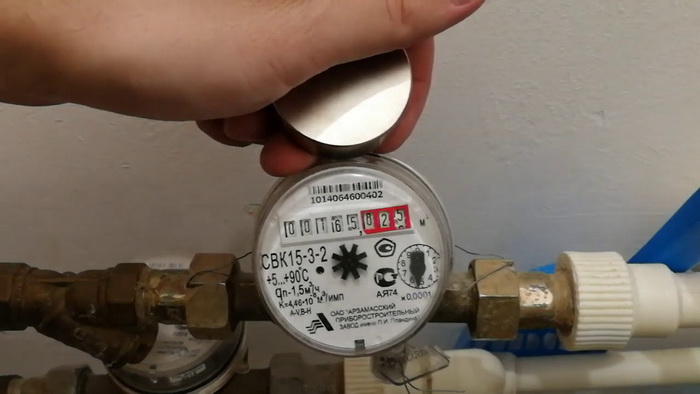

Способ остановки счетчика воды с помощью магнита

Применение магнита для остановки счетчика воды СГВ-15. Два магнита от динамиков приклеенные к пластине с отверстием которым весь девайс одевается на корпус счетчика. Испытано что магниты, используемые в жёстких дисках компа более сильные и установленные просто на стеколо напротив оси (просто приложенные) вообще останавливают счётчик.

Описание магнитного расходомера

| Принципы работы

Магнитные расходомеры — это очень часто используемый тип расходомера, который можно использовать в широком диапазоне применений и размеров линий.

Точное и воспроизводимое измерение расхода является требованием для промышленных процессов, включая потоки сырья, контуры рециркуляции резервуаров, линии передачи продукта и многие другие.

В этой статье мы:

– познакомим вас с принципами работы магнитного датчика потока,

– Опишите физические характеристики магнитного датчика потока, которые делают его ценным для управления технологическим процессом,

– Опишите способы интеграции магнитных датчиков потока в систему измерения и управления.

Что такое магнитный датчик потока?

Магнитные датчики потока преобразуют скорость потока жидкости в измеримый электрический сигнал, пропорциональный скорости потока.

Магнитные расходомеры не имеют движущихся частей или внутренних препятствий на пути потока, поэтому их легко калибровать и обслуживать.

Поскольку магнитные расходомеры обычно имеют тот же размер, что и трубопроводы, расположенные выше и ниже по потоку, потери давления через расходомер практически отсутствуют, что может быть очень выгодно для некоторых потоков, таких как густые шламы.

Итак, давайте рассмотрим эти свойства и характеристики магнитных расходомеров. Мы объясним, как они работают, когда их использовать и что необходимо указать, чтобы выбрать датчик, подходящий для вашего приложения.

Магнитные расходомеры часто называют магнитных метров , и мы будем ссылаться на них, используя эту аббревиатуру.

Магия в магните

Давайте посмотрим на физические свойства того, как магнитный расходомер преобразует скорость в сигнал расхода, который можно использовать в системе управления.

Ранее мы упоминали, что магнитометры преобразуют скорость в измеримый электрический сигнал. Как это произошло?

Расходомеры Mag обычно представляют собой полнопроходные датчики, что означает, что внутренний путь потока имеет тот же диаметр, что и входные и выходные соединения.

Эта конструкция устраняет любое ограничение потока жидкости, которое может изменить путь потока или создать перепад давления.

Жидкость проходит через магнитный расходомер по прямой линии через отверстие датчика. Эта правильная цилиндрическая геометрия также позволяет установить постоянное и направленное магнитное поле по всему диаметру пути потока.

Волшебство, создающее сигнал потока, основано на магните! Магнитометр окружен постоянным магнитом с железным сердечником, который создает магнитное поле, которое должно быть установлено линиями магнитный поток , которые проходят вертикально через все поперечное сечение трубы и протекающую жидкость.

Эта геометрия очень важна. Текущая жидкость будет проходить через эти линии магнитного потока под углом 90 градусов или перпендикулярно линиям магнитного потока.

Закон Фарадея

В 1831 году Майкл Фарадей заметил, что напряжение индуцируется на любом проводнике, когда он движется под прямым углом через магнитное поле, и что напряжение пропорционально скорости этого проводника. Это называется законом электромагнитной индукции Фарадея.

Чтобы генерировать напряжение по закону Фарадея, у нас должен быть движущийся проводник .

Что такое проводник в нашем приложении потока?

Мы упоминали, что наш магнитометр имеет стационарный постоянный магнит, поэтому проводником должна быть текущая жидкость! И это действительно так!

А поскольку текущая жидкость проходит через магнитное поле под прямым углом, согласно закону Фарадея, должно создаваться напряжение, пропорциональное скорости жидкости.

Закон Фарадея может быть выражен просто как E пропорционально k × B × V × D , где:

– E – напряжение, генерируемое в жидкости,

– k – специфичное для счетчика постоянная,

– B – Напряженность магнитного поля,

– В – Скорость жидкости,

– D – Расстояние между электродами магнитомера.

Передача сигнала

Генерируемая ЭДС , или электрический потенциал, или напряжение воспринимаются двумя проводами или электродами, которые подключены к передатчику магнитометра.

Преобразователь преобразует мощность этого электрического сигнала в объемный расход и устанавливает выходной сигнал преобразователя от 4 до 20 мА для подачи аналогового сигнала в систему управления.

Преобразователь выводит объемный расход. Счетчик измеряет скорость потока.

Диаметр поперечного сечения и, следовательно, площадь поперечного сечения являются постоянными, поэтому результирующее измеренное значение скорости в футах в секунду, умноженное на постоянную площадь в квадратных футах, дает объемный расход в кубических футах в секунду.

Это количество можно масштабировать до любой единицы измерения объемного расхода, например галлонов в минуту.

Электропроводящие жидкости

Но есть один ключевой параметр, который нельзя упускать из виду, о котором мы упоминали ранее. У нас должен быть движущийся проводник для генерации необходимого электрического сигнала.

Мы сказали, что текущая жидкость является проводником, поэтому жидкость должна быть проводящей, чтобы работать с магнитным расходомером.

Что означает, что жидкость может быть проводящей? Это означает, что жидкость должна быть способна проводить электрический заряд, тем самым создавая напряжение, которое может быть воспринято электродами магнитометра.

Электропроводность жидкостей измеряется в единицах микросименс на сантиметр . Некоторые жидкости, такие как морская вода , обладают высокой электропроводностью, и поток морской воды можно измерить магнитометром.

Дистиллированная вода, с другой стороны, имеет очень низкую электропроводность и не может быть измерена магнитометром.

Расходы растительных и других масел, углеводородов и большинства органических растворов не могут быть измерены магнитным расходомером.

В дополнение к морской воде потоки сточных вод и ионных растворов, таких как кислоты , могут быть легко измерены магнитными расходомерами.

Жидкости должны иметь проводимость более 10 микросименсов на сантиметр, чтобы гарантировать хорошие измерения расхода с помощью магнитного расходомера.

Другие соображения по установке

В дополнение к способности измерять широкий спектр жидкостей, встраиваемые магнитные расходомеры могут быть покрыты тефлоном или другими материалами, чтобы выдерживать воздействие агрессивных или эрозионных жидкостей, таких как суспензии и кислоты.

Типы магнитных расходомеров

Существуют и другие типы магнитных расходомеров, которые можно использовать, в том числе вставной тип , обычно используемый с трубами большего размера, и низкорасходные магнитные расходомеры , которые обычно имеют диаметр от ⅛ дюйма до ½ дюйма.

Заземление магнитного расходомера

При установке магнитного расходомера в технологическом трубопроводе крайне важно следовать рекомендациям производителя по заземлению.

Электрический сигнал, создаваемый магнитным измерителем, представляет собой очень маленькое постоянное напряжение и паразитные напряжения вдоль трубы из-за сварочного оборудования или других больших электрических нагрузок на предприятии.

Для токопроводящих металлических труб внешние фланцы и корпус преобразователя должны быть соединены и заземлены.

Для пластиковых или других непроводящих трубопроводов следует установить рекомендованные производителем заземляющие кольца для предотвращения паразитных напряжений.

Заземляющие кольца также рекомендуются для жидкостей с низкой проводимостью, менее 100 микросименс на сантиметр.

Магнитный расходомер Преобразователь

Преобразователи всегда используются с магнитными расходомерами. Они преобразуют небольшие напряжения постоянного тока, генерируемые текущей жидкостью, в сигналы, которые могут быть подключены к системе управления.

Доступны следующие выходы преобразователя:

– от 4 до 20 мА

– Profibus PA

– Foundation Fieldbus

– IO-Link

Характеристики магнитного расходомера 9 0030

При спецификации магнитных расходомеров некоторые необходимо учитывать важные аспекты в дополнение к проводимости жидкости и необходимости использования заземляющих колец.

Если жидкость коррозионная или абразивная, используйте совместимый вкладыш должен быть указан. Эти вкладыши также можно заменить, если они изношены, и они не влияют на точность измерения .

Знание минимального и максимального расхода для вашего процесса может помочь определить диапазон расхода, который может измерять конкретная модель магнитного расходомера.

Каждая модель имеет точку отключения при низком расходе и максимальную скорость, которую можно точно измерить.

Если труба не всегда будет заполнена жидкостью, это повлияет на точность потока. Это может означать, что расходомер необходимо установить в нижней точке трубы или на участке трубы с уклоном вверх, чтобы обеспечить полное заполнение в рабочих условиях.

Резюме

В этой статье мы познакомили вас с принципами работы магнитного датчика потока, его физическими свойствами и тем, как магнитометры используются в промышленных системах измерения и управления.

Мы продемонстрировали линейную зависимость между скоростью течения жидкости и электрическим сигналом, полученным на основе закона Фарадея.

Использование надлежащих методов заземления, выбор наилучшего места для установки и понимание минимального и максимального пределов расхода расходомера помогут обеспечить точное измерение расхода.

Так что в следующий раз, когда вы увидите магнитный расходомер, установленный на заводе, вы гораздо лучше поймете, как этот простой, но сложный датчик измеряет расход.

Magmeters — магнитные расходомеры и измерения для проводящих жидкостей

Главная > Блог > Magmeters — магнитные расходомеры и измерения для проводящих жидкостей

Опубликовано 25 сентября 2016 г.

Магнитометры : Датчики магнитного потока для проводящих жидкостей

T&D, Специалисты по учету.

• Автор Крис Доддс: примерное время чтения 7 минут



Что такое магнитометр?

Magmeters (или магнитные расходомеры ) из Sika — это приборы для измерения жидкости, которые используются во всем мире во многих технологических процессах и составляют около 20% всех установок.

Термин Magmeter представляет собой объединение терминов магнитный и измерительный.

Magmeter состоит из немагнитной расходомерной трубки, электродов, вкладыша и электромагнитов для создания магнитного поля. Эти магнитные расходомеры обычно используются для измерения жидкости и скорости потока, которая должна быть проводящей жидкостью.

Как правило, минимальный уровень электропроводности жидкости, измеряемый магнитометром, составляет 5 мкСм/см.

Индуктивные расходомеры Magmeter

Магнитометры

Магнитно-индуктивный расходомер

Магметры

обычно используются из-за их беспрепятственной конструкции, линейного выходного сигнала, высокого уровня точности и коррозионностойких компонентов, контактирующих со средой. Поскольку в расходомере нет движущихся компонентов, нет ничего, что могло бы вызвать препятствие, и, следовательно, падение давления в расходомере практически равно нулю.

В дополнение к отсутствию перепада давления отсутствие движущихся частей также приводит к тому, что магнитный расходомер не изнашивается в течение всего срока службы.

Magmeter содержит электромагнитную катушку, которая создает магнитное поле, которое обычно окружает внешнюю часть немагнитной трубы, называемой расходомерной трубкой. Переменный ток проходит через катушки, создавая магнитное поле внутри расходомерной трубки.

Затем измеряемая жидкость проходит через расходомерную трубку перпендикулярно плоскости созданного магнитного поля. Обычно металлический корпус расходомера изготавливается из нержавеющей стали 304, обладающей сильными немагнитными свойствами, что позволяет магнитному полю проходить через корпус расходомера в зону трубы и, таким образом, обеспечивать сигнал расхода.

Изолированный вкладыш, который устанавливается между корпусом расходомера и электродами, используется для предотвращения короткого замыкания сигнала расхода, поскольку напряжение, развиваемое на электродах, обычно составляет несколько милливольт.

Магнитный расходомер

Магнитометры, отвечающие любым требованиям

SIKA 3 Тип

В серию магнитных расходомеров входят 3 магнитомера – Sika VMI, VMZ и VMM.

Каждый магнитомер изготавливается для различных областей применения и разрабатывается специально для отдельных областей применения.

КАК ВЫБРАТЬ ВАШ MAGMETER

• Является ли жидкость проводящей или на водной основе?
• Является ли жидкость или суспензия абразивной?
• Вам нужен встроенный дисплей или выносной дисплей?
• Вам нужен аналоговый выход?
• Какой минимальный и максимальный расход расходомера?
• Каково минимальное и максимальное давление процесса?
• Какова минимальная и максимальная температура процесса?
• Является ли жидкость химически совместимой со смачиваемыми частями расходомера?
• Какой размер трубы?
• Всегда ли труба заполнена?

SIKA: Расходомеры с переменным расходом определяют объемный расход жидкостей или газов в трубопроводах.

Как максимально использовать магнитометр

Magmeters часто используются в приложениях, где контролируемая среда является жесткой, например, шлам, сточные воды или другие подобные жидкости. Магнитометр предпочтительнее из-за его ненавязчивой конструкции, надежности, низких эксплуатационных расходов и точности.

Magmeters имеют более широкий диапазон расхода, чем традиционные расходомеры, однако, несмотря на прочную конструкцию и простоту использования, все еще существуют факторы, которые могут быть учтены для улучшения характеристик вашего электромагнитного расходомера.

1. Убедитесь, что проточная среда имеет уровень проводимости выше минимального уровня — эта мера гарантирует, что электродвижущая сила способна передавать напряжение и ток на сигнальные электроды.
2. Следите за тем, чтобы измерительная трубка всегда была полной — при выполнении этой проверки магнитометр не будет давать неточных или ошибочных показаний, а поскольку большинство магнитометров автоматически предполагают, что расходомерная трубка заполнена, они не могут обнаружить полупустую трубку. К методам обеспечения полного потока жидкости относятся:
   • положительный напор от насосов
   • уклоны в гору
   • вертикальная установка
   • размещение счетчика в самой нижней точке сантехнического люка
3. Убедитесь, что магнитометр установлен на участке трубы с прямой трубой до и после счетчика.
4. Убедитесь, что выполнены надлежащие соединения и заземление. Опять же, это предотвратит неточные или ошибочные показания магнитометра. Для работы магметра требуется потенциальное заземление.
5. Знайте приложение для измерения — зная, что такое приложение для магнитометра, легче выбрать правильную ориентацию преобразователя.
6. Избегайте сильной вибрации. Сильные внешние вибрации, вызванные генератором или насосом с дизельным приводом, могут повредить электронику преобразователя сигналов. Чтобы уменьшить ущерб, вызванный вибрацией, рекомендуется построить бетонную или стальную опору для поглощения вибрации.
7.  Избегайте больших перепадов температуры. Электроника магнитометра чувствительна, поэтому рекомендуется накрывать датчик измерителя, чтобы обеспечить точные и стабильные показания.
8. Избегайте чрезмерного нагревания от источников, таких как сварка, вблизи магнитометра, чтобы не повредить футеровку и внешние покрытия. Любая сварка должна быть завершена до установки датчика расхода или, в качестве альтернативы, можно использовать компрессионные и переходные муфты, чтобы полностью избежать сварки.

SIKA VMI Magmeter

Благодаря прочному металлическому корпусу и стабильным технологическим соединениям, Sika VMI Magmeter особенно подходит для применения в машиностроении и строительстве предприятий.

VMI Magmeter – электромагнитный датчик расхода

Конструкция VMI

означает, что он также подходит для использования при высоких температурах и высоких технологических давлениях. Кроме того, прибор может поставляться в трех размерах: VMI 07, VMI 10 и VMI 20.

Характеристики каждого расходомера различаются:

VMI 07 Magmeter – Номинальный диаметр DN 7 Диапазон расхода 1…20 л/мин

VMI 10 Magmeter – Номинальный диаметр DN 10 Диапазон расхода 2…40 л/мин

VMI 20 Magmeter – Номинальный диаметр DN 20 Диапазон расхода 10…200 л/мин

SIKA VMZ Magmeter

Sika VMZ Magmeter — это магнитно-индуктивный расходомер для электропроводящих жидкостей, разработанный специально для производителей оригинального оборудования (OEM). ВМЗ

VMZ Magmeter – OEM приложения

включает в себя пластмассовые компоненты, оптимизированные по стоимости, что обеспечивает легкую конструкцию, доступную в шести диапазонах расхода.

Характеристики магнитометров ВМЗ:

ВМЗ 030 Магнитный расходомер – Номинальный диаметр DN 3 Диапазон расхода 0,1…2 л/мин

ВМЗ 081 Магнитный расходомер – Номинальный диаметр DN 8 Диапазон расхода 0,25…5 л/мин

ВМЗ 082 Магнитный расходомер – Номинальный диаметр DN 8 Диапазон расхода 1…20 л/мин

ВМЗ 153 Магнитный расходомер – Номинальный диаметр DN 15 Диапазон расхода 2,5…50 л/мин

ВМЗ 204 Магнитный расходомер – Номинальный диаметр DN 20 Диапазон расхода 5…100 л/мин

ВМЗ 205 Расходомер магнитный – Номинальный диаметр DN 20 Диапазон расхода 10…200 л/мин

SIKA VMM Magmeter

Магнитные расходомеры Sika VMM подходят для использования в суровых условиях окружающей среды благодаря своей прочной конструкции и конструкции. Стальная конструкция полностью сварная и поэтому обладает высокой устойчивостью к любым потенциальным помехам.

VMM Magmeter – компактный электромагнитный датчик расхода

Диапазон номинальных диаметров Sika VMM Magmeter удовлетворяет требованиям к измерению жидкостей со средним расходом вплоть до 10 м/с. Датчики изготовлены из высококачественных материалов и предлагают решения для многочисленных возможностей применения.

Характеристики девяти вариантов магнитомера VMM:

Магнитно-индуктивный датчик расхода VMM32 — Номинальный диаметр DN 32 Диапазон расхода 0,25…10 м/с 0,72…29 м³/ч

Магнитно-индуктивный датчик расхода VMM40 – Номинальный диаметр DN 40 Диапазон расхода 0,25…10 м/с 1,15…45,2 м³/ч

Магнитно-индуктивный датчик расхода VMM50 – Номинальный диаметр DN 50 Диапазон расхода 0,25…10 м/с 1,8…70,7 м³/ч

Магнитно-индуктивный датчик расхода VMM65 – Номинальный диаметр DN 65 Диапазон расхода 0,25…10 м/с 3…119,5 м³/ч

Магнитно-индуктивный датчик расхода VMM80 — Номинальный диаметр DN 80 Диапазон расхода 0,25…10 м/с 4,5…181 м³/ч

Магнитно-индуктивный датчик расхода VMM100 – Номинальный диаметр DN 100 Диапазон расхода 0,25…10 м/с 7…282,7 м³/ч

Магнитно-индуктивный датчик расхода VMM125 – Номинальный диаметр DN 125 Диапазон расхода 0,25…10 м/с 11…441,8 м³/ч

Магнитно-индуктивный датчик расхода VMM150 – Номинальный диаметр DN 150 Диапазон расхода 0,25…10 м/с 16…636,2 м³/ч

Магнитно-индуктивный датчик расхода VMM200 – Номинальный диаметр DN 200 Диапазон расхода 0,25…10 м/с 28…1131 м³/ч

Типы магнитометров

Магнитометры Sika VMM доступны в виде компактной или отдельной установки: компактные манометры поставляются в виде полного блока, а отдельные датчики расхода поставляются в виде нескольких секций.

Раздельные и компактные магнитометры Sika

Дополнительные показания счетчика

➡ Теплосчетчики Kamstrup для централизованного теплоснабжения – 5 Исследования Kamstrup по учету

➡ Счетчики тепла RHI – Руководство RHI по совместимости для счетчиков тепла класса 2 MID

➡ Ротационные газовые счетчики – выбор обычных газовых счетчиков CGR

Thorne & Derrick – Специалисты по учету и измерениям. Счетчики газа, тепла и воды для коммерческого и промышленного применения.

Приглашение – сеть, вовлечение, продвижение

Thorne & Derrick приглашают вас присоединиться к самой быстрорастущей дискуссионной группе LinkedIn — Производственные процессы и опасные зоны: электрообогрев, обнаружение газа, контроль жидкости и измерение расхода. Новости, проекты, видео, рекламные акции, технические документы, вакансии, вебинары, пресса и многое другое.
О НАС

Thorne & Derrick International — ваш единый поставщик электрического, механического, технологического и контрольно-измерительного оборудования.

No related posts.
