Люстра с двумя выключателями схема подключения: Как правильно подключить люстру на 2, 3 провода, к двойному выключателю

Как правильно подключить люстру на 2, 3 провода, к двойному выключателю

Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы  разберем все возможные нюансы этой работы.

Как подключить люстру с двумя проводами

Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

1. Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
2. Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данном случае роли не играет.

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

как подключить люстру с 3 лампами к выключателю с 2 клавишами

В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.

Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить  люстру с 3 проводами к двухклавишному выключателю?

Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

Например, на фото как раз показано такое подключение.

А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.

Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй.

Оставшиеся соединяются с нулевым проводом.

Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

Как правильно подключить люстру на два выключателя

Если в предыдущих разделах мы рассматривали ситуации с уже существующей домовой проводкой, то для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяют управлять освещением из разных мест) проводку придется делать заново. Хотя от старой можно использовать провод заземления, нулевой провод, выходящий на потолок от распределительной коробки, и фазовый, подходящий к месту установки одного из выключателей.

Для одновременного включения всех источников света в люстре устанавливают два одинаковых  проходных выключателя.

Они могут быть как накладными (на фото) так и врезными.

Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

На схеме прокладки проводов по комнате видно, что нуль и заземление, как и в случае с обычным подключением идут прямо к люстре, а фаза подается только к одному из выключателей.

Она подключается на общий контакт одного из переключателей.

Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм обеих проходных выключателей, расположенными напротив общего контакта, прокладываются т.н. провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показанную на ней красным цветом. Но, когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, ведь они просто переключают подачу электричества по двум проводам-челнокам.

Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

При подключении люстры более чем с одним источником света ставят двойные проходные выключатели.

При этом принципиального отличия в подключении люстры нет – только проводов больше.

Распределение между источниками света обеих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению. На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая – на 3.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Как подключить люстру | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в квартирном или этажном щитке необходимый автоматический выключатель, на питающих проводах у люстры проверяем отсутствие напряжения с помощью цифрового мультиметра или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь электрик изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Рисковать не нужно, т.к. действие электрического тока на организм человека вызывает тяжелые последствия. Вот Вам для наглядности несколько примеров:

С электробезопасностью разобрались, а теперь приступим к выполнению работ. Вот люстра, которую нужно было заменить. В ней было установлено 4 лампы, которые управлялись с помощью двухклавишного выключателя.

Одной клавишей включалась центральная лампочка, а другой — остальные три лампы.

На потолке установлена декоративная пластиковая заглушка, из которой выходят питающие провода и крюк для крепления люстры (способы установки и крепления люстр и светильников).

Соединение жестких алюминиевых жил сечением 2,5 кв.мм. с гибкими медными проводами сечением 0,75 кв.мм выполнено скруткой, а это запрещено ПУЭ. Да и медь с алюминием нужно соединять через промежуточную шайбу. Читайте статью про разрешенные способы соединения жил проводов и кабелей.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах цветовая маркировка отсутствует, но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

Из потолка выходит 3 провода:

• фаза от первой клавиши выключателя (L1)
• фаза от второй клавиши выключателя (L2)
• ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.



Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

• фаза L1 (оранжевого цвета)
• фаза L2 (желтого цвета)
• ноль N (синего цвета)

Подробное описание этой схемы читайте в статье про подключение двухклавишного выключателя.

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных клемм Ваго 222 серии. Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно устанавливал диммер (светорегулятор), и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Схема подключения люстры потолочной, 7 вариантов

Вступление

Задача подключения люстры не настолько сложна, чтобы приглашать для этого мастера. Её (задачу) можно решить своими силами или как говорят, сделать своими руками. Для этого вам понадобится схема подключения люстры и несколько пояснений.

Суть задачи

Вы купили красивую люстру себе в дом. Неважно дорогая ваша люстра или вам удалось купить недорогие люстры в Алматы, вам нужно её повесить и подключить.

Заявленный заголовок статьи, схема подключения люстры, не совсем корректен. Задача подключения люстры не решается единственной схемой. Таких схем несколько и каждая из них реализует конкретный вариант управления освещением.

Теория

Не лишним будет вспомнить, что любой источник освещения должен управляться, то есть включаться и выключаться. На бытовом уровне управление освещением осуществляется знакомыми выключателями освещения. Выбор их слишком большой, чтобы на нём останавливаться, лишь вспомним, что они (выключатели бытовые) бывают:

• Одно, двух, трех, четырех клавишные;
• Проходные выключатели;
• Переключатели.

Люстры

Хочу заметить, по поводу люстр потолочных. Схема подключения люстры потолочной работает для любого типа и вида люстр. Терминология названия значения не имеет, для этой статьи важно, что эти люстры ламповые, а НЕ светодиодные и НЕ люминесцентные.

Также замечу, что существует два типа схем, принципиальные и монтажные. Первые показывают все соединения условно линиями, вторые показывают, как должны проводиться монтажные работы.

Для освещения это важно, так как в схеме ВСЕГДА участвует тот или иной выключатель. Из-за этого, в монтаже всегда (по правилам) должна участвовать распаячная коробка. Именно в распаячной коробке, проводится сборка схемы освещения и проводится подключение выключателей.

Примечание: На практике, распаячной коробкой для сборки схемы освещения может стать потолочная чаша подвесной люстры или корпус потолочного светильника.

Пример простой распайки

Еще важно заметить, что люстры на 3-5 ламп, чаще всего на заводе собираются в предусмотренную схему включения. Пятирожковая в схему 3+2, трехрожковая в схему 1+2. При желании эти схемы всегда можно перебрать и сделать, например, из пятирожковой люстры 3+2, люстру 2+2+1 или 1+1+1+2.

Примечание: При переборке люстры следите, чтобы цоколь патрона соединялся с рабочим нулём, а не фазой.

Так же замечу, что все показанные схемы можно применить для одиночных светильников, например потолочных, размещенных в разным местах комнаты.

Схема подключения люстры потолочной на одну лампу

Самая простая схема. Участвуют одна люстра на одну лампу и одноклавишный выключатель (любой аналог).

Важно! На выключателе ВСЕГДА прерываем фазный провод.

Монтажная схема

Схема подключения трехламповой люстры (трехрожковой) через двухклавишный выключатель (2+1)

Участвуют люстра на три лампы. Нужно сделать включение люстры 2+1, то есть могут гореть одна лампа ИЛИ две лампы ИЛИ три лампы сразу.

Так подключать нельзя

Схема подключения трехламповой люстры (трехрожковой) через трехклавишный выключатель (1+1+1)

Здесь могут гореть наборы ламп во всех возможных вариантах.

Монтажная схема

Схема подключения пятиламповой люстры (пятирожковой) через двухклавишный выключатель (3+2)

Делаем возможность включения 2 или 3 или 5 ламп. Для такого управления понадобится двухклавишный выключатель.

Монтажная схема

Схема подключения пятиламповой люстры (1+2+1+1)

Разнообразим варианты включения ламп. Для такой схемы нужны четыре клавиши выключателя или два выключателя с двумя клавишами.

Схема подключения пятиламповой люстры (1+1+1+1+1)

Эта схема не так сложна, сколько сложен выбор выключателей, а точнее их наборов. Берем два двухклавишных и один одноклавишный выключатели.

Схема управления люстрой с двух мест

Вариант люстра висит в длинном коридоре или в фойе дома, ей нужно управлять с двух мест.

Схема управления люстрой с трех мест

То же, но мест управления три.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Подключение люстры к двойному выключателю через клеммник и с помощью скрутки

Приобретая новую люстру в розничном магазине, большинство продавцов сразу же рекомендуют воспользоваться услугами электрика. Как правило, электромонтажники берут не много за подключение двухклавишного выключателя на люстру, а вся работа занимает буквально 10 минут.

Если вы считаете, что с данной работой может справиться только квалифицированный специалист, вы глубоко заблуждаетесь, вся схема подключения двухклавишного выключателя к люстре в тысячу раз проще и безопасней, чем вы думаете.

Прочитав эту статью, вы можете легко сэкономить на вызове электромонтажника и узнать, как подключить пятирожковую люстру к двойному выключателю самостоятельно.

Отличие двухклавишного и одноклавишного выключателя

Двухклавишные выключатели могут изменять фазу тока при включении или выключении соответствующей клавиши. В одноклавишном выключателе повлиять на фазу тока нельзя, так как она подводится к выключателю одним проводом. Из этого следует, что, помимо количества клавиш, схема подключения люстры с двойным выключателем будет отличаться наличием трёх проводов вместо двух.

Подготовка к подключению

До того как подключить люстру к двойному выключателю, необходимо снять плафоны и выполнить проверку патронов на наличие дефектов. После проверки начинайте разборку люстры (если требуется) и найдите место нахождения всех проводов.

Начинайте зачищать изоляцию проводов, 1-1,5 сантиметра голых контактов будет вполне достаточно для скрутки. До того, как подключить люстру к двухклавишному выключателю требуется также счистить изоляцию с контактов на потолке, предварительно обесточив помещение.

Подключение люстры с двумя плафонами

Первым делом рассмотрим, как подключить двойную люстру к двойному выключателю.

Как правило, от каждого рожка идёт по 2 провода. Обратите внимание, что изоляция может быть любого цвета, например два синих провода и два коричневых. Вам необходимо объединить их таким образом, чтобы получилась общая скрутка проводов – ноль. И две скрутки (фазы) для выключателя. Все провода коричневого цвета следует объединить в один большой пучок, это будет – ноль. Провода синего цвета объединяются в 2 пучка, первый от правого рожка, второй от левого.

Вместо скруток, лучше воспользоваться клемными колодками — они позвоялт надежно зафиксировать провод. Купить такие клеммники можно тут: https://avselectro-msk.ru/catalog/4263-klemmy-klemmnye-kolodki-i-zazhim — большой выбор для самых разных люстр.

Для выполнения следующей процедуры вам потребуется индикаторная отвертка, с её помощью необходимо найти провод с фазой, идущий от вашего выключателя, на том месте, где предполагается установка новой люстры.

При контакте с фазой, на отвертке загорится индикатор. Методом исключения, из трех проводов выделяется один, на который индикатор не реагирует, это и есть нулевой провод, который будет соединяться с большим общим пучком на люстре. Если все провода в стене одного цвета, не помешает сделать пометку цветным маркером или кусочком изоленты.

Отступление.

Если индикаторной отвертки в вашем арсенале не имеется, существуют и другие способы выявления фазного провода, например картошкой, но делаться это будет на ваш страх и риск.
С тем, как подсоединить люстру к двойному выключателю мы разобрались, идем дальше.

Подключение люстры с пятью плафонами

Разобрав прибор с множеством источников света, идея подключить люстру на двойной выключатель самостоятельно может пропасть из-за обилия проводов. Но не стоит пугаться, на таких люстрах, из каждого рожка может выходить больше чем 2 провода, однако схема подключения пятирожковой люстры к двухклавишному выключателю аналогичная.

По старой схеме объединяйте провода одного и того же цвета в один большой пучок, который будет соединяться с нулевым контактом от переключателя (поиск нулевого провода описан выше). Подключение пятирожковой люстры к двухклавишному выключателю означает, что три плафона включаются одной клавишей, два других плафона — другой.

Следуя этой простой логике, разделяем оставшиеся провода на два пучка (один получится из трех проводов, другой из двух). После разделения проводов результат всегда один и тот же – 3 связки проводов, из которых две фазы и один нулевой провод.

Как подключить люстру к двухклавишному выключателю схема:

Установка люстры

В целях безопасности, перед соединением проводов временно отключите электричество.

Большинство современных люстр вешается на крючок или закрепляется гайками на металлической планке. Изучив инструкцию и зафиксировав люстру на потолке, начинайте соединять связку помеченных нами нулевых проводов, с нулевым проводом электротока.

Далее поочередно соединяйте две фазных связки. После соединения не спешите плотно обматывать всё изолентой. Убедитесь, что провода нигде не замыкаются и люстра надёжно закреплена. После этого включите электричество и проверьте исправность работы всех лампочек. Если всё работает должным образом, снова отключайте ток и приступайте к плотной изоляции проводов.

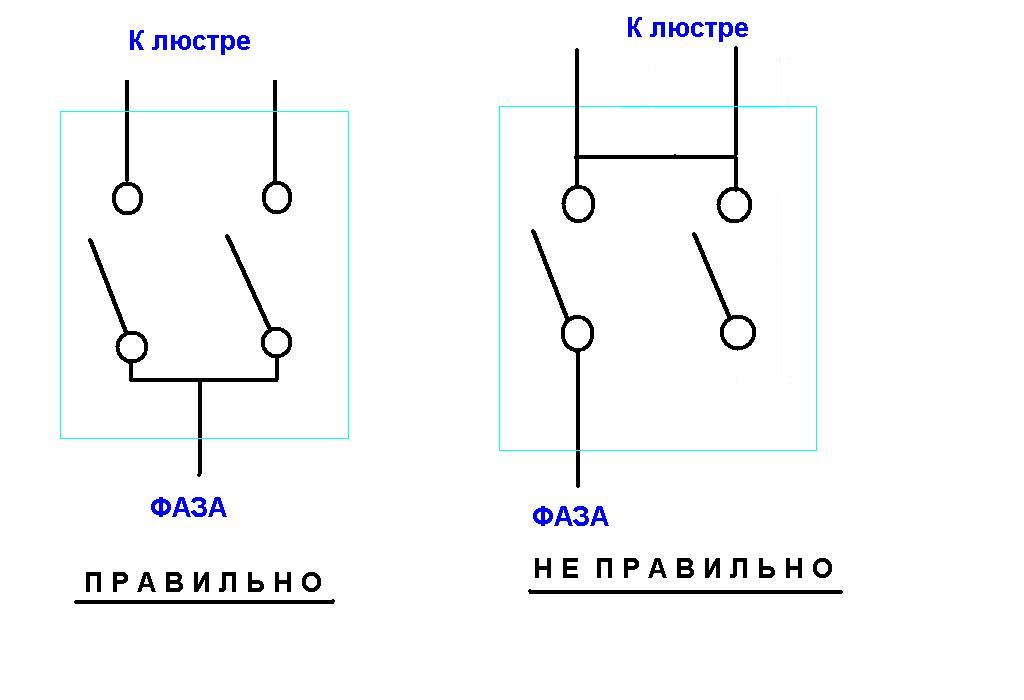

Как подключить двухклавишный выключатель света к люстре?

Если розетки и выключатели ещё лежат в упаковке, и помимо подключения люстры требуется вывести провода к выключателю, рассмотрим подробнее, как они устроены. Ничего сложно в схеме нет. Сначала клавиши демонтируются и откручиваются винты.

Выключатель освобождается от рамки, на нём можно увидеть центральный контакт для нулевого провода и снизу два отверстия для фазных проводов (слева и справа). Подсоединив провода, они затягиваются в отверстиях с помощью отвертки. Перед сборкой декоративной крышки, выключатель помещается в монтажную коробку и зажимается двумя винтами. Крышка возвращается на место, и вставляются клавиши. Переключатель готов к соединению с люстрой.

Как правильно подключить люстру на двойной выключатель?

Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда — платить-то приходится за электричество больше!

Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель, чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.

Выбор люстры.

Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Вам надо.

Есть еще и третий вариант — это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариантами?

В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой — обычно здесь включаются или одна лампа или несколько или все сразу — в зависимости от того, какую схему собрал производитель люстры.

Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета — эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода («фаза» и «ноль»), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

нож.

Монтаж и подключение.

Для начала с помощью индикаторной отвертки определите и пометьте подходящий к выключателю фазный провод. Для этого касаемся поочередно оголенных концов проводов. В индикаторе загорелась лампочка — следовательно, это фаза и этот провод надо подключить к соответствующему контакту выключателя. У трехклавишного выключателя всегда будет три контакта — один общий, к которому и подключается фаза и два других, от которых напряжение будет через монтажную коробку передаваться непосредственно на люстру.

Теперь надо переходить к определению фазного провода на потолке. Для этого включаете обе клавиши выключателя, поочередно прикасаетесь индикаторной отверткой к оголенным концам проводов: загорелся индикатор — значит фаза, если не горит, то «ноль». При правильном монтаже должно быть две фазы и один «ноль».

Отметьте каким-либо образом, где фазы и где «ноль» и можно переходить непосредственно к подключению люстры.

Все провода одного цвета, выходящие из люстры, собираете в один жгут и подсоединяете к «нолю», а оставшиеся провода Вы можете группировать между собой по своему желанию в зависимости от выбранной Вами схемы включения и подключаете эти группы к фазным проводам.

Все места скруток заизолируйте изолентой. По желанию предварительно их можно пропаять для более надежного контакта.

Чтобы избежать некоторых ошибок при подключении, посмотрите это видео.

ОЧЕНЬ ВАЖНОЕ ДОПОЛНЕНИЕ!!!

При монтаже проводки ОБЯЗАТЕЛЬНО отключайте напряжение.

Включать его с соблюдением всех мер предохранения от поражения электрическим током можно только при определении фазных проводов и при окончательной проверке монтажа.

Схема подключения проводов 2 х рожковых бра. Подключение люстры к двойному выключателю – схема подключения. Схема подключения люстры через одноклавишный выключатель

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры — это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры — обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод — кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

Варианты монтажа люстры можно найти, перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий — проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля — достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля — все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза — L1 (оранжевого цвета), фаза — L2 (желтого цвета) и ноль — N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые — к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками — первая клавиша включает 5 лампочек вместе, а вторая — шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий — PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели — достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора — задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

• сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
• монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N – обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

• От количества проводков, которые выходят из люстры;
• От количества проводков, которые торчат из люстры;
• От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод – это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая – одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ – что обозначает заземляющий проводник. Оставшиеся провода – это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

1. общий, который дает вывод для подключения к люстре или к проводу с фазой
2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы – преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:

Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий:

Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.

2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя . Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт — это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода , а к месту подключения питающего кабеля уже приходит всего два провода.

Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Т еперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода остаются соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три — (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто -зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах — тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три или несколько.

Схема подключения трех люстр

от одного трех клавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии — двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в необходимый автоматический выключатель, на питающих проводах у люстры или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах , но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

• фаза от первой клавиши выключателя (L1)
• фаза от второй клавиши выключателя (L2)
• ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.

Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

• фаза L1 (оранжевого цвета)
• фаза L2 (желтого цвета)
• ноль N (синего цвета)

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных . Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно , и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

порядок действий, разводка проводки и советы специалистов

Обязательной частью каждого ремонта считается подсоединение люстры к осветительной проводке. Даже не обращая внимания на то, что все манипуляции связаны с электрическими цепями, справиться с поставленной задачей сможет любой человек. Самое главное – придерживаться обусловленных правил, и тогда работы можно реализовать самостоятельно на должном уровне. Далее рассмотрим, как правильно подключить люстру своими руками без ошибок.

Важнейшие требования

Перед тем как приступить к подключению люстры на 2 выключателя, требуется ознакомиться со всеми основными условиями при занятии с электроустройствами. При этом, если работа с электроэнергией не представляет собой основополагающий род работы, совсем не обязательно изучать всю документацию. Достаточно ознакомиться со следующими элементарными правилами:

• все инструменты, которые планируется использовать во время действий с электропроводкой, должны иметь высококачественную изоляцию рукояток;
• лучше всего, чтобы все работы проделывались исключительно на обесточенных проводах;
• монтаж выключателя для освещения требуется осуществлять только в разрыв фазного провода.

При подключении люстры на 2 выключателя все перечисленные правила должны быть обязательно учтены. Пренебрегать ими не следует, так как это может привести к непоправимым последствиям.

Схема подключения

Перед тем как подключить люстру на 2 выключателя, нужно приобрести кабель с тремя проводами. Он необходим обязательно, потому что при таком подключении один провод идет от распределительной коробки, а два остальных требуются для подключения светильника.

Если вы не знаете, как правильно подключить люстру на 2 выключателя, то переживать по этому поводу не следует, так как все работы выполняются по тем же правилам, что и присоединение обыкновенного светильника.

Серьезность переполюсовки

Многие думают, что установка выключателя может делаться на любой провод. Такое мнение в корне ошибочное. Объясняется это тем, что если выключатель разрывает нулевой проводник, то сквозь лампы люстры ток не проходит, но присутствует фазный потенциал на всех проводах, а это, в свою очередь, грозит поражением тока во время выполнения работ.

Еще одним неприятным моментом в подобной ситуации является то, что при таком роде подключения лампы могут приглушенно освещать помещение или мерцать в неработающем положении.

Инструменты

Перед тем как люстру подключить на 2 выключателя, требуется побеспокоиться о наличии надлежащих важных инструментов. К ним относятся отвертки, изоляционная лента, бокорезы, индикаторная отвертка, пассатижи, измерительный прибор и острый нож.

С большинством инструментов все давно знакомы. Немного иначе дела обстоят с замерными приборами, которые могут быть как цифровые, так и стрелочные. Специалисты предпочитают пользоваться цифровыми измерительными устройствами, так как они обеспечивают точность и защищены от перегрузок.

Маркировка проводов

При подключении люстры к 2-клавишному выключателю нужно будет иметь представление о маркировке проводов, которая значительно облегчает работу, так как исключается необходимость прозванивать провода.

На некоторых шнурах можно увидеть маркировку желтую с зеленой полоской. Она говорит о том, что этот проводник специально предназначен для заземления. Данный проводник категорически запрещено использовать для подключения устройств. Если шнур маркируется синей или голубой расцветкой, то это говорит о том, что он нулевой. Фазные проводники могут маркироваться любой другой окраской, кроме перечисленных выше.

При подключении люстры на 2 выключателя чаще всего появляются трудности в домовладениях со старой проводкой, так как в те времена провода никак не маркировались и были все одинакового цвета. В таком случае перед началом работ непременно потребуется осуществить прозвон проводов.

Прозвон проводки

Перед тем, как подключить люстру к 2-клавишному выключателю, надобно проверить корректность включения. Индикаторная отвертка обязана указывать наличие фазы на одном из проводников в незамкнутом расположении. Если фазу отыскать не получается, то это означает, что при подключении выключателя была допущена ошибка или же появилась проблема в распределительной коробке.

В месте установки люстры должно выходить как минимум два провода. Один из них должен быть нулевым, а другой – фазным от выключателя. Если планируется подключать многорожковую люстру, то тогда численность проводов может быть увеличена.

Определить предназначение проводов дозволено с помощью индикаторной отвертки. Если выключатель включен, то напряжение должно быть только в одном из проводов. Определить, какой шнур подходит назначенной клавише, можно, поочередно включая их.

Соединение проводов

Провода от люстры к осветительной проводке разрешено присоединить при помощи скрутки, пайки или специализированных клеммных колодок. Самым качественным и долговечным способом считается пайка, но используется она очень редко. Это объясняется тем, что выполнить ее на высоте и в ограниченном пространстве очень сложно.

Скрутка может выполняться только в том случае, если провода имеют один диаметр. Категорически запрещено скручивать промеж собой одножильные и многожильные провода, а также медные с алюминиевыми. Если все условия для скрутки соблюдены, то место скручивания нужно будет обмотать изоляционной лентой или использовать изолирующие колпачки.

Самым оптимальным и часто встречающимся считается соединение проводов с помощью клемм. В настоящее время в магазинах представлен огромный выбор клемм.

Применение

При подключении люстры на двойной выключатель появляется возможность попеременно использовать группу ламп или же подключать прибор на всю мощность. Если человек не знает, как подключить люстру на 2 выключателя, переживать по этому поводу не стоит. В этом нет ничего сложного. Поскольку двухклавишный выключатель состоит из пары одноклавишных, которые укомплектованы в единственный корпус, то схема подключения их практически схожая.

Перед тем как подключить люстру на 2 выключателя, требуется в первую очередь познакомиться с ее конструктивными особенностями и со всеми элементами, подсоединяемыми к электрической сети.

Действия при несоответствии требуемому типу выключателя или люстры

Бывают ситуации, когда от двойного выключателя выходит больше проводов, чем надобно, и человек не знает, как подсоединить люстру на 2 выключателя в таком случае. Не стоит сразу же впадать в панику. В таком случае оптимальным решением проблемы является замена выключателя и оставление части проводов свободными.

Также иногда встает вопрос о том, как разделить люстру на 2 выключателя, если она простая. В таковом случае необходимо совместить провода, которые идут от различных клавиш. Их объединение может быть осуществлено как в самом выключателе, так и на потолке непосредственно перед колодкой подключения. В подобном случае люстра будет включаться произвольной из клавиш, а для выключения понадобится, чтобы все клавиши находились в неработающем положении.

Что делать если численность клавиш меньше, чем проводников на люстре?

Если желание восстанавливать всю проводку отсутствует, то в подобном случае можно объединить все отдельные группы ламп в одну. В крайних вариациях позволено применять несколько выключателей, но только при условии, что это позволит сделать проводка.

В последнее время самый распространенный вопрос: как соединить люстру на 2 выключателя с пультом дистанционного управления? В подобной обстановке все будет зависеть от количества лампочек, которые присоединены к выключателю.

Специфика соединения проводов в люстре

Приобретая последние осветительные приборы и увидев в них обилие шнуров, многие задаются вопросом, как сделать люстру на 2 выключателя и выполнить соединениях этих контактов.

Как показывает практика, у множества люстр, в особенности у тех, которые изготовлены в Китае, часто отсутствуют требуемые соединения. В таком случае перед тем, как подцепить люстру на 2 выключателя, обязательно требуется знать, сколько планируется раздельных групп лампочек. Все они, которые будут входить в одну группу, необходимо параллельно соединить, а провода одного оттенка скрутить вместе. Такие манипуляции требуется провести с каждой группой лампочек.

После этого надо объединить между собой все провода от каждой группы, которые имеют синюю маркировку, и вывести от них один провод, который впоследствии потребуется присоединить к нулевому проводнику. Все оставшиеся провода выводятся и присоединяются к проводам выключателя.

Подключение

При приобретении пятирожкового осветительного прибора появляется вопрос, как собрать люстру на 2 выключателя своими руками. Подключение будет ничуть не сложнее, чем это пришлось бы сделать с любой другой люстрой.

Для того чтобы подсоединить пятирожковую люстру, необходимо в обязательном порядке разбить группы, в каждой из которых будет по две или три лампы. После этого все манипуляции будут идентичны. Все провода, которые находятся внутри люстры, должны быть подсоединены и качественно изолированы. Если использовать специальные клеммы, то в таком случае монтажные работы значительно упростятся.

Использование заземления

Современные постройки в обязательном порядке снабжаются специальной электропроводкой с заземляющими проводниками. Это выполняется в соответствии с существующими правилами и нормативами.

Как уже было сказано ранее, подобная проводка маркируется желто-зеленым цветом. Для люстры с двумя группами ламп из потолка будет выходить четыре провода. Если люстра оснащена железными элементами, то в подобном случае следует пользоваться специальной клеммой для подключения заземления. При подключении такого типа конструкции важно выполнить еще и заземление на люстру. Если при приобретении такого осветительного прибора в комплекте не было клеммы, то провод заземления вообще разрешено не подключать. Самое главное – качественно его заизолировать и скрыть под корпусом люстры. Желательно сделать это качественно. Надежная изоляция позволит избежать риска коротких замыканий. Также следует как можно лучше спрятать провода под корпусом осветительного элемента. Качественная установка люстры позволит не только дать освещение в комнату, но и сделать ее интерьер особенным (в частности, если речь идет о дизайнерских моделях).

Распространенные ошибки

При подключении люстры к двойному выключателю иногда люди без опыта в данной области допускают определенные ошибки. Самыми распространенными из них считаются следующие:

1. У любой схемы подключения люстры есть фаза, которая приходит в соединительную коробку. Затем она опускается на входной контакт, разъединяется и уже иными проводами возвращается в распайку, выходя непосредственно на потолок. Особенностью является то, что ноль должен приходить в коробку и после этого отправляться на люстру, при этом не снижаясь к выключателю. В этом и кроется самая общераспространенная ошибка начинающих электриков и любителей, которые по неопытности путают маркировку и к выключателю опускают как фазу, так и ноль. Это приводит к тому, что во время включения клавиши выбивает автомат. Для того чтобы не допустить подобной ошибки, всегда необходимо помнить, что ноль ни в коем случае не должен заходить в выключатель, а уходить сразу же на потолок.
2. Следующая ошибка связана с нулем. Бывают ситуации, когда два провода путают между собой и через выключатель вводят ноль, а не фазу, как положено. В такой ситуации не исключено, что осветительный прибор все же будет функционировать, но напряжение в нем будет меняться непрерывно. Данная невнимательность может привести к весьма неприятным последствиям (таким как удар током во время смены лампочки).
3. Следующая ошибка возникает в результате подключения фазной жилы на выключателе не к главному общему контакту, а к одному из отходящих. Такая ошибка приведет к тому, что будет работать только одна половина осветительного прибора. Такие ошибочные действия можно выявить еще и по исчезновению работоспособности подсветки выключателя. Если вдруг перестала работать диодная подсветка, то это является первым признаком того, что во время подключения была допущена ошибка.
4. Иногда владельцы квартир при подключении люстры сталкиваются с настоящей мистикой. Они изначально собирают всю схему безошибочно, но через определенное время обнаруживают, что через выключатель проходит не фаза, а ноль. В такой ситуации возникает масса вопросов. Ответ очень прост. Иногда во время выполнения ремонтных работ общей проводки занимающиеся своей работой электрики меняют счетчик или изначально неправильно выполняют действия. К сожалению, от подобных ситуаций никто не застрахован, особенно если речь идет о многоэтажном домовладении.

Весь процесс подготовки и подключения люстры к питанию двойного выключателя весьма прост. Самое главное в такой ситуации – придерживаться определенных рекомендаций и внимательно обращаться с проводами. К сожалению, от ошибок никто не застрахован, особенно это касается неопытных мастеров. Для того чтобы их избежать, следует корректно и предельно внимательно выполнять все этапы монтажа и четко следовать схеме. Перед началом работ непременно требуется пристально просмотреть инструкцию, которая прилагается к люстре, в которой указаны все технические параметры, а также нарисована подробная схема и порядок подключения всех проводов. В таком случае можно защитить себя от неприятных последствий не только во время выполнения работ, но и при непосредственной эксплуатации осветительного прибора. Если нет уверенности в своих силах и опыта в работе с электричеством, то лучше всего обратиться за квалифицированной помощью электриков, которые профессионально и качественно выполнят все требуемые работы. В таком случае можно избавить себя и окружающих от проблем в процессе эксплуатации.

3- и 4-проводные электрические схемы с несколькими лампами

Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На схемах на этой странице показано подключение нескольких источников света с помощью схем 3- и 4-ходовых переключателей. Ниже приведены дополнительные сведения об этих схемах и некоторые советы по поиску и устранению неисправностей.

Подключение трехпозиционного переключателя с несколькими лампами

В этой схеме показаны два светильника, но можно добавить больше, продублировав схему разводки между светильниками для каждого дополнительного светильника. Здесь источник находится на первом переключателе, SW1, и оттуда идет трехжильный кабель к первому свету, L1.Два 2-проводных кабеля проходят между каждым осветительным прибором после этого, а 3-проводный кабель проходит от последнего источника света до SW2.

В начале цепи горячий источник подключается к общей клемме SW1. Нейтраль соединяется с белым проводом кабеля, идущим к фарам, а затем соединяется с помощью косички с клеммой нейтрали на L1. Он также соединен с белым проводом, идущим ко второму свету, L2. В L2 этот белый провод подключается непосредственно к нейтральному выводу на осветительной арматуре.Если добавить больше источников света, этот провод будет соединен с прибором и белым проводом, идущим к следующему свету.

Путешественники проходят между фонарями с помощью второго кабеля, черного и белого проводов, и на последнем светофоре они соединяются, чтобы продолжить движение к клеммам путешественника на SW2. Они ни в коем случае не подключаются к осветительным приборам. Белый путевой провод обматывается черной лентой, чтобы обозначить его как горячий

Электромонтаж двух ламп и трехпозиционных переключателей

На этой схеме изображена еще одна схема с несколькими световыми приборами, управляемая трехпозиционными переключателями.Здесь источник и светильники идут раньше переключателей. Как и в случае с другими схемами на этой странице, можно добавить больше источников света, продублировав схему проводки между светильниками.

Трехжильный кабель проходит от L1 к L2, а двухжильный кабель идет оттуда к первому коммутатору. Между переключателями SW1 и SW2 проложен трехжильный кабель. Горячий источник подключается к черному проводу, проходящему между лампами, и на последнем источнике света он подключается к черному проводу, проходящему через общий провод на SW1, он не подключается к осветительным приборам.Белый провод помечен черной лентой и соединен с черным проводом, идущим к общей клемме SW2.

Вернувшись к источникам света, нейтраль источника соединяется с клеммой нейтрали на L1 и соединяется с белым проводом, идущим к следующему осветительному устройству. На каждом источнике света он соединен с нейтральным выводом с помощью косички, а на последнем источнике света — непосредственно с нейтралью светильника. В SW1 красный и белый провода от 3-проводного кабеля, проходящего между переключателями, функционируют как дорожки с белой маркировкой для горячего с использованием черной ленты или краски.

Электромонтаж 3 переключателей и 2 ламп

На этом чертеже показана проводка для нескольких источников света в схеме 4-позиционного переключателя с источником и осветительными приборами, расположенными перед переключателями. В эту схему можно добавить больше источников света, продублировав проводку, показанную здесь, для каждого дополнительного устройства. Здесь 3-проводной кабель проходит между L1 и L2, 2-проводной кабель идет от последнего индикатора к SW1, а еще 3-проводный кабель проходит от SW1 к 4-позиционному переключателю, а затем к SW2.

В светильниках горячий источник соединен с черным проводом, идущим между светильниками, он не соединяется с светильниками.В последнем приспособлении он соединен с черным проводом, идущим к общему проводу SW1. Нейтраль от источника подключается к каждому светильнику с помощью косички, а к нейтрали, идущей к следующему свету. На последнем индикаторе нейтраль источника подключается непосредственно к клемме нейтрали светильника.

Красный провод между лампами подключается непосредственно к горячему на L1, а затем идет к следующему свету. Если имеется более двух огней, красный соединяется с горячим светильником, а красный провод идет к следующему свету.С двумя лампочками он стыкуется с белым проводом, идущим к переключателям. Этот белый провод обернут черной лентой, чтобы обозначить его как горячий.

На SW1 этот маркированный белый провод соединен с маркированным белым проводом, идущим к 4-ходовому переключателю, а на 4-канальном, он снова сращен с маркированным белым проводом, идущим непосредственно к общей клемме на SW2. Этот белый провод не подключается к 4-позиционному переключателю.

Черный и красный провода, проходящие между переключателями, служат в качестве переходников для цепи.На пути 4 путешественники из SW1 подключаются к двум терминалам в T1. Два терминала в T2 подключаются к черному и красному путешественникам, идущим к SW2.

Поиск и устранение неисправностей в цепях 3- и 4-ходовых переключателей

Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

4-позиционный переключатель должен быть подключен между двумя 3-позиционными переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому терминалу в паре, но не путайте пары на четвертом пути, иначе схема не будет работать должным образом.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель можно подключать только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к 3- и 4-ходовым переключателям стандарта , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, крепко потяните за провода, чтобы убедиться, что все они затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Для проверки трехпозиционного переключателя подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-позиционного переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик — к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один зонд к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты.Переместите второй зонд к другому терминалу в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы щелкаете тумблером во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одном из возможных вариантов при нажатии на тумблер, скорее всего, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.com

схем, советов, инструкций. Подключение двухблочного переключателя с подсветкой

Подключить двухблочный выключатель света дома

Использование двойного набора переключателей. Их обычно подключают к люстрам, чтобы получить возможность регулировать интенсивность освещения: включить определенную группу ламп, одну лампу или все одновременно. Еще одно распространенное применение: освещение отдельных санузлов или подключение вытяжки и освещения.

В частных домах выключатель с двумя ключами часто включает освещение на улице в подъезде или внутри в коридоре. Там, где освещение проводится на балконе или лоджии, уместным будет и двойной выключатель, чтобы не устанавливать по 2 отдельных выключателя на каждую зону. Все большую популярность приобретает зонирование помещения световыми или дизайнерскими акцентами, также для реализации подобных задач часто используются двойные выключатели.

Подключение предметов к переключателю двумя клавишами вполне по плечу среднему экономному человеку.Для этого не потребуются сверхъестественные знания и навыки. Все, что нужно, — это иметь определенный инвентарь и понимать все этапы работы.

Что следует знать перед подключением двойного выключателя света

Для начала нужно проверить провода, то есть протестировать какой из них фазный. С помощью индикаторной отвертки сделать это несложно: при контакте фазы в отвертке загорится сигнальный светодиод. Промаркируйте провод, чтобы при выполнении дальнейших операций не перепутали его с нулем.

Перед установкой коммутатора необходимо обезопасить рабочее место.

Если мы говорим о люстре — следует обесточить идущие от потолка провода. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует использовать соответствующий автомат в щитке) и приступить к установке двойного выключателя.

Определитесь заранее и убедитесь в наличии соединительного материала для проводов.Обычно обращаются:

• самопотребляющие терминалы;
• зажимы винтовые;
• колпачки или лента для скрученных вручную проводов.

Самый удобный и надежный способ — это фиксация самоактивирующихся клемм. Винтовые зажимы со временем могут ослабнуть, и у лекаря есть свойство терять эластичность, развиваться. Из-за этого надежность соединения со временем может значительно снизиться. Самоактивирующиеся клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке. Необходимо внимательно изучить пошаговую инструкцию, как это сделать. После этого можно не только произвести монтаж по схеме, но и выявить возможные неисправности.
При обеспечении электромонтажа в помещении часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Все советы по выбору гофры и последовательность работы вы узнаете здесь.

Для точного выполнения всех операций необходимо иметь следующие инструменты:

• 2 отвертки — плоская и крестовая;
• крепление или канцелярские принадлежности или другое приспособление для снятия изоляции;
• ПАССАТИЗИЯ Либо МЯГКИЙ;
Строительный уровень
• .

Подготовка проводов к правильному монтажу

В зависимости от типа вставки подготовка проводов может заключаться в различных манипуляциях.

Если люстра установлена, где от каждой лампы отходят по 2 провода, вы можете подключить ее по своему усмотрению. Современное освещение часто имеет готовые провода, уже подключенные определенным образом. В этом случае, чтобы изменить варианты сочетания ламп, придется разбирать цоколь лампы.Если для вас это важно, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении устройства.

Из монтажной коробки обычно уходят три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортной работы. Если провода длиннее — просто сделайте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1,5 см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L», а остальные провода — в зависимости от того, какую ключевую клавишу вы хотите использовать для конкретной секции лампы или отдельных устройств.

Если у вас выключатель модульного типа, т.е. состоящий из двух отдельных классовых компонентов, необходимо обеспечить питание обеих его частей. Для этого из небольшой проводки сделайте перемычку и установите ее между двумя половинками переключателя.

Двухблочный переключатель — это 2 одинарных ключа, собранные в одном корпусе. Нулевой и заземляющий провода подходят для секций напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящие для конкретной секции устройства или гостиничного устройства.

Подключение коммутатора к распределительной коробке описано выше. Часто бывает непонятно, чем выполнить электромонтаж на месте люстры до двойного выключателя. Вариантов может быть несколько, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих на люстру.

Самый простой вариант: равное количество проводов От потолка и люстры (чаще 2 к 2 или 3 к 3). Здесь необходимо просто скрутить соответствующие провода, которые вы предварительно озвучили и промаркировали.Нулевой провод от потолка соединяют с нулевой люстрой, а фазу от потолка — с фазой люстры и обязательно с самим выключателем. Установка окончена.

В случае, когда три провода выходят из потолка . А у вас их на люстре больше, нужно заранее распределить пары по секциям и подключить каждую из них только к одной из проводов-фаз. Обе группы непременно должны быть подключены к нулевому проводу.

Если вы обнаружили, что 4 провода выходят из потолка .Итак, один из них — заземление. Его наличие характерно для современных построек. Если в вашей люстре присутствует подобная проволока, то необходимо просто скрутить их между собой. Если нет, то провод, выходящий из потолка, необходимо изолировать. Распознать провода защитного заземления можно по характерному желто-зеленому цвету и маркировке «ре».
Возможные неисправности и общие рекомендации по их недопущению

Часто возникающие неисправности — это срабатывание переключателя происходит не так, как вы от него ожидали.Например, при нажатии первой клавиши не работает определенный раздел, а при нажатии второй одновременно срабатывают все лампы. То есть нет распределения ламп по клавишам переключателя.

Другой вариант: при включении люстры срабатывает только часть ламп, и не все загораются, если нажать оба клавишных переключателя.

Начиная от выбора места сборки, размера и заканчивая подключением всех компонентов по схеме — вот секрет, как сделать трансформатор Тесла своими руками.Особое внимание следует уделить мерам предосторожности.
Можно ли подключить трехфазный двигатель к сети 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.

И наконец, самая печальная версия: переключатель не работает абсолютно.

Скорее всего, при подключении вы не соблюдали определенные провода и вывели их в неправильном порядке. Возможно, вы пренебрегали проводами проводов на потолке и в распределительной коробке и полагались только на цвета и маркировку.И так делать ни в коем случае, ведь при бронировании электропроводки несоблюдение норм маркировки очень распространено.

Для того, чтобы найти причину, нужно вернуться к началу установки и скрупулезно выполнить все действия.

Вооружившись индикатором, вы непременно прозвоните все провода и пройдете по ним. В случае обнаружения подозрения на неисправность провода обратитесь к мастерам. Если не наблюдается проблем с проводкой, повторно вскройте маркированные провода, повторно открыв согласно схеме и будьте предельно внимательны.

Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ с электриком:

• перед началом работы необходимо отключить электричество на рабочем месте и позаботиться о том, чтобы никто случайно не включил в самый неподходящий момент;
• всегда необходимо действовать по инструкции и не пренебрегать глубоким комплексным обучением: проверять и маршировать проводки, правильно чистить и готовить к последующим операциям;
• необходимо вооружить инструменты, необходим минимум приспособлений, иначе не избежать проблем с надежностью и прочностью выполняемых соединений.

Видео по схеме установки двойного переключателя

Подробнее о том, как подключить двухблочный коммутатор, рекомендуем посмотреть видео:

Как подключить тумблер с двумя ключами? Подробная схема подключения

Двухблочные модели широко распространены и устанавливаются практически на всех зданиях, хозяйственных и промышленных сооружениях. Выключатели этого вида обеспечивают управление светом из одного места в разных помещениях. Включите освещение люстр с двумя группами ламп или двумя группами ламп в больших комнатах.Схема подключения двухблочного выключателя не так уж и сложна, но для того, чтобы собрать схему и грамотно выполнить установку всех элементов, необходимо хорошо ознакомиться с деталями этого процесса.

• Схема подключения Двухблочные переключатели
• Особенности настенного монтажа

Конструктивные особенности двухблочного переключателя

Как и все продукты, двухблочный разделен по следующим признакам:

Двухблочный выключатель для скрытой проводки

Для того, какой тип проводки используется, внешняя или скрытая, разница между конструкцией корпуса и способами монтажа.Для внутренней разводки в корпусе есть механизм скользящих планок, блокирующих выключатель внутри отверстия в стене. Гнездо под крепления изделий на стенах делают при помощи перфораторов с короной с победителями или алмазными фрезами. Сначала устанавливается пластиковый или металлический раскат цилиндрической формы, затем — конструкция корпуса. Вращение шурупов оросительного механизма выдвижное, они опираются на противоположные края посадочной ямы, жестко фиксируя корпус выключателя света скрытой проводки к стене.Изделия для открытой электропроводки чаще применяют для зданий с деревянными стенами или в сборно-щитовых конструкциях. Корпус крепится самотеком к стене стены.

Двухблочные выключатели света отличаются от контактов контактов, используется два типа конструкции контактов. Винтовой, неизолированный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно подобранном сечении проводов нагреваются контакты.

Это приводит к ослаблению прижимной силы, требуется периодически подтягивать винты. В противном случае произойдет полная потеря контакта или проводки зажигания, других пластиковых элементов выключателя света. В зажимной конструкции конец проволоки закреплен пластиной, о которой постоянно плачет пружина, обеспечивая устойчивый контакт.

• По материалу, из которого изготовлен корпус

Выключатели света можно разделить по материалу корпуса: пластик или керамика.На них обязательно делают разметку допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, рассчитаны на установку в цепи повышенной нагрузки 10а, 220В, мощностью до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6а.

Критерии выбора двухполюсного выключателя и других элементов схемы

Перед тем, как выбрать подходящий образец и собрать схему, определитесь с параметрами сети, которая будет разводкой, скрытой или внешней.Сколько мощности будет потребляться осветительными приборами, определите необходимое сечение проводов. Для люстр, где есть две группы ламп, одна по 100Вт и три по 40 Вт, потребляемая мощность будет p = 220Вт. Рассчитать ток:

При такой нагрузке достаточно будет установить двухблочный элемент с пластиковым корпусом на 3а, сечение проводов 0,75 мм / кв.

Когда нужно осветить спортзал, где две группы по восемь ламп, на каждую лампу по 3 лампы дневного света по 80 Вт.Мощность одной группы P = (80 х 3 х 8) = 1920 Вт.

I = P / U = 1920Вт. / 220В = 8,7 А.

Для такой схемы освещения потребуется установка двухблочного выключателя в керамическом корпусе с токовой нагрузкой 10а. Сечение провода подбирается по заранее определенным таблицам, они есть в ПУЭ (правилах электроустановок).

Чтобы сэкономить на оплате электроэнергии, читатели советуют «Энергосберегающий ящик для экономии электроэнергии».Ежемесячные выплаты станут на 30-50% меньше, чем до использования экономии. Он удаляет из сети реактивную составляющую, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Как показывает практика, для разводки освещения в большинстве случаев используется трехжильный кабель с медными жилами 0,75 — 1,5 кв. М. / Мм.

Наиболее доступные и часто используемые марки кабеля:

• ВГ — три медных провода с трехцветной поливинилхлоридной изоляцией в общей изоляционной оболочке;

• ПУНП — фиксированный провод плоский, удобный для скрытой проводки без лифта, крепится к стенкам скобами и покрывается штукатуркой.Двойная изоляция, провода покрыты слоем поливинилхлорида, обычная оболочка из ПВХ.

Устройство и принцип действия двухблочного переключателя

Это механическая конструкция с тремя контактами, одним фиксированным (общий) и двумя независимыми друг от друга. При нажатии на соответствующие клавиши латунные пластины превращаются в общий контакт, замыкающую цепочку. Двухблочные конструкции имеют 6 рабочих позиций:

• 2 позиции первой клавиши, включено или выключено;
• 2 позиции второго ключа, включено или выключено;
• 2 положения обеих клавиш включены или выключены.

Таким образом, группы освещения управляются подключенными к двухпозиционному выключателю. Они могут работать одновременно при включении обеих клавиш или по отдельности при включении одной из них.

Схема подключения Двухблочные переключатели

При подключении к одному устройству освещения (люстра с двумя группами ламп) в распределительную коробку пускаются три кабеля с тремя медными жилами:

• от распределительного щита;
• от двухпозиционного переключателя;
• от люстры, балки или другого светильника с двумя группами лампочек.

Схема подключения Двухблочные переключатели

Синий провод подключается напрямую к нулевому контакту люстры. Красный приходит на фиксированный (общий) контакт выключателя, желто-зеленый провод подключается к клемме заземления осветительного прибора. Два оставшихся подвижных (выходных) контакта через коробку подключаются к свободным выводам ламп. Если подключены две лампы для разных комнат, двухкнопочный переключатель управляет светом, в коробку добавляются четыре кабеля:

• от распределительного щита;
• от переключателя;
• две разные лампы.

Принцип подключения не меняется, желто-зеленые провода заземления корпусов подключаются в один контакт. Далее идет заземляющая ветвь распределительного щита. Неиспользованные провода можно заизолировать и оставить в резерве.

Обращаем ваше внимание, что требования правил по цвету изоляции и назначению проводов могут быть выполнены полностью только на двух участках цепи. Кабель от распределительного щита к коробке и от осветительного прибора до распределительной коробки.От выходных контактов от точки переключения до коробки эти требования предъявляются, допускается использование проводов любого цвета. При этом нужно быть очень внимательным, особенно со скрытой проводкой.

Для проверки используйте мультиметр в режиме трансверсии или другие измерительные приборы. Разблокирует в цепи освещения всегда фазу (красный провод). Это делается в первую очередь из соображений безопасности при ремонте ламп или новой установке. При включении защитного автомата на распределительном щите индикаторной отверткой легко контролировать наличие фазы.Затем на осветительных приборах можно проверить фазу, убедившись, что двухполюсный выключатель исправен.

Особенности настенного монтажа

В железобетонных и кирпичных зданиях рекомендуется для освещения скрытой проводки, распределительных коробок и выключателей ставить заранее подготовленную обувь. Подожетти лучше вставить пластик с отверстиями для крепления шурупов и закрепить их гипсовым раствором.

Для надежного крепления покупайте двухстворчатые изделия с конструкцией, предусматривающей два способа крепления:

• Раздвижной механизм, доски которого упираются в противоположные стенки отверстия.Не тяните за распорные болты, керамический корпус автоматического выключателя может треснуть.
• По периметру корпуса выстроена оцинкованная пластина со стандартно расположенными отверстиями, через них выключатель прикручивается к погружению и стене с помощью пластиковых дюбелей и саморезов.

Закрепленный корпус на проставочном механизме и саморез никогда не выпадет из стены.

Двухблочные переключатели для внешней проводки просто прикручиваются к стеновым шурупам, а также присоединяются распределительные коробки.Провода между ними желательно проложить пластиковыми тросиками.

Зная конструктивные особенности изделия для скрытой и внешней проводки, схему подключения двухблочного переключателя, принципы работы схемы управления, вам будет легче сделать правильный выбор нужного элемента. Знания о том, как подключить двухблочный выключатель, дают возможность поставить все элементы схемы, самостоятельно не обращаясь к услугам электриков.

Как подключить выключатель света

Из этой статьи вы узнаете, как исправить выключатель света.Выключатели используются для управления источниками электрического освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели крепятся на стене. Расположение, высота, на которой они установлены, форма переключателей варьируются от страны к стране. Выключатели бывают разных типов: одно- или многоклавные, для установки в помещении или на открытом воздухе и т. Д. Установка и подключение выключателя — простая задача при условии, что вы понимаете основные принципы работы электрических сетей и соблюдаете технику безопасности при электромонтаже.

В этой статье мы покажем вам шаг за шагом, как установить коммутатор. Для этого вам понадобится:

• индикатор напряжения;
Плоскогубцы
• ;
Отвертка
• ;
• уровень;
• защитные перчатки и очки.

• перед началом работ отключите электроснабжение в своей квартире;
• , прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что источник питания отключен;
• Если сомневаетесь, если не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вам нужно сделать, это выключить питание. Некоторые считают, что достаточно отключить только цепь, на которой должен быть установлен выключатель, но мы настоятельно рекомендуем полностью обесточить свою квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что вы можете безопасно прикасаться к ним. Лучше несколько раз проверить перед началом работы.

Следующим этапом проекта является очистка пенетра (монтажной коробки) от краски, мелких сколов гипсокартона, пыли и грязи.Эта операция очень важна, особенно если речь идет просто о комнате с ремонтом или квартире в новостройке. Но даже если вы замените старый переключатель, лучше заранее оценить состояние противоположного, чтобы убедиться, что новый переключатель можно установить и выровнять должным образом.

Подготовка переоборудования к установке выключателя.

После того, как вы купили новый выключатель, вы должны разобрать его отверткой или просто руками, в зависимости от его типа и производителя.Без этой операции не обойтись, потому что вы подключите электрические провода к внутренней части переключателя. Вы должны удалить кнопки переключателя и рамку.

Теперь вам нужно подключить проводку. С помощью плоскогубцев отрежьте лишнюю длину проводки — выполнять их нужно от стены примерно на 15 см. Этой длины должно хватить, чтобы без особого труда подключить выключатель. Не следует оставлять провода слишком длинными, иначе их будет сложно разместить внутри конверсии.

Уменьшив провода до нужной длины, можно переходить к следующему шагу.С помощью плоскогубцев очистите от изоляции около 2 см каждого провода. Чистить большую длину опасно, так как оголенные провода во время работы могут случайно соприкоснуться, что приведет к короткому замыканию.

С помощью плоскогубцев сделайте конец каждого провода M-образной формы (или C-образной формы для некоторых переключателей с боковыми винтами).

Совет: Самый простой и эффективный способ очистки провода — это использовать специальные клещи для снятия изоляции.

Удаление изоляции с проводов.

Соединительные провода к выключателю света

Вы наверняка обратили внимание, что провода окрашены по-разному: коричневый провод — фаза, желто-зеленый — заземление. (Стандарты цветовой маркировки изоляции проводов различаются от страны к стране.) Каждый из этих проводов должен быть подключен к определенному разъему.

Как правильно подключить выключатель? Есть небольшие отличия в подключении одно- и двухблочных выключателей. Главное, помнить: фаза должна размыкать фазу, фазный провод крепится к маркировочному разъему L (как правило, внизу переключателя).

После того, как вы вставите конец каждого провода в разъем, закрепите их винтами с помощью отвертки. Убедитесь, что провода надежно закреплены, иначе переключатель не будет работать должным образом.

Подключение проводов к переключателю.

Убедитесь в правильности подключения проводов и надежности их крепления. На рисунке ниже вы можете увидеть, как подключить двухблочный выключатель света.

Как подключить переключатель с двумя ключами.

После сборки проводов необходимо согнуть их, чтобы «спрятать» в коробке. Убедитесь, что для установки переключателя достаточно места. Если проблем нет, можно закрепить выключатель в коробке саморезами. Не спешите плотно затягивать винты, сначала необходимо проверить, насколько хорошо выровнен переключатель.

Поместите выключатель в коробку.

Для юстировки переключателя используйте уровень, лазер или спирт. На рисунке ниже вы можете увидеть технику этой операции.
Если вы заметили горизонтальное отклонение, ослабьте винты и отрегулируйте положение переключателя.

Не забудьте надежно закрепить выключатель винтами в выпускной. Только не переусердствуйте, иначе рискуете закинуть резьбу винта или повредить выключатель.

Следующим шагом будет крепление рамки и кнопок переключателя. Для этого вам не понадобятся инструменты, достаточно кончиков пальцев. Небольшой пресс, и снятые в самом начале элементы оказываются на своих местах.

Эта операция, пожалуй, самая простая.Кроме того, это предвещает быстрое завершение работ.

Установите кнопки переключателя.

При замене проводки в доме или проведении новых кабелей лучше сразу учесть все требования и пожелания. Учет особенностей проводки поможет комфортно управлять сетью.

В некоторых комнатах есть смысл подключить двухслойный выключатель к двум лампочкам. Особенно это актуально, если есть разные группы осветительных приборов.

Область применения сдвоенного переключателя

Двухклавишный переключатель — это устройство, которым можно управлять с помощью двух ламп или других осветительных приборов.

Двухпозиционный переключатель позволяет регулировать работу одного устройства с несколькими лампами освещения. Если в люстре много лампочек, в некоторых ситуациях включать все не нужно — выключатель с двумя ключами поможет подключить необходимое количество ламп. Когда пользователь нажимает обе клавиши, все лампочки загораются на многостраничной люстра.

Коммутационное устройство

Конструкция устройства разделена на две части:

1. Пластиковая рамка с ключами (защитная деталь).
2. Рабочий механизм (рабочая часть, проволока).

В разных моделях крепление каркаса неодинаковое — фиксируется двумя винтами или защелками. В последнем случае защелка легко подключается и отключается движением пальцев.

Вариантов крепления рабочей части в монтажной коробке (стекло, бобина) тоже два.Делается это путем фиксации металлического каркаса с отверстиями, позволяющими широко регулировать механизм внутри стекла, или с помощью проставочных лап. По бокам механизма предусмотрены два винта, при вращении которых лапы выкладываются плотной розой в оппозицию.

Чтобы правильно подключить двойной выключатель к двум лампочкам, нужно заранее изучить присутствующие провода, контакты. Последние нужны для подключения подходящими проводами, раскладывающимися кабелями.

По исполнению конструкции крепления проводов выключатели могут быть:

• с самоходными контактами — провода фиксируются пружинами;
• с винтовыми контактами — провода крепятся винтами саморезами.

Все переключатели на две клавиши не менее трех контактов являются входными и двумя выходными. Фазный провод необходимо подключить к общему входу, выходные провода подключить к разным участкам осветительных точек.

Схема подключения

Перед началом любых работ необходимо убедиться в отсутствии напряжения в сети. Отключите электрический ток в распределительной коробке. Далее с помощью индикаторной отвертки нужно убедиться, что квартира обесточена.

Цепи двойных переключателей на двух лампочках предполагают правильное соединение контактов:

1. Земля. Отображает источник освещения.
2. Ноль. Осмотрел на источнике света.
3. Фаза. Он находится под напряжением, дает лампочки.

После выяснения расположения фазы (обычно провод имеет серый, коричневый или черный цвет) необходимо попарно (не одновременно) соединить провода. Фаза соответствующей точки освещения подключается ко входу выключателя, остальные провода (заземление, ноль) — к клеммам-выходам.В распределительной коробке проводов становятся коммутируемыми фазами электроприборов.

Необходимые инструменты и материалы

Чтобы проделать необходимое отверстие и установить выключатель, установка предполагает использование ряда инструментов:

• сверло с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор с коронками для сверления;
• смесь строительная, гипс, алебастр — для фиксации выключателя, высевающих отверстий;
• отвертки простые и крестообразные — вывернут детали выключателя и задержат клеммы;
Отвертка индикаторная
• — поможет определить фазу, ноль, зафиксировать наличие / отсутствие напряжения в сети;
• острый нож нужен для зачистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
Клещи
• (нужны не всегда) — необходимы для обжатия кабелей;
• дюбель необходимого размера (в зависимости от типа выключателя, материала стены).

Все инструменты для электрика должны иметь защитную изоляцию, предотвращающую прохождение тока через металлические части. Выключатель лучше обзавестись керамическим сердечником — такое изделие считается самым качественным, долгое время обладает прекрасными изоляционными свойствами.

При отсутствии проводки придется сначала смонтировать распределительную коробку, без чего реализация такой схемы невозможна. Провода лучше приобретать качественные, с готовым запасом по фазе, нулю, заземлению — монтаж легко упростить.

Подключать провода из разных материалов категорически запрещено: со временем они окисляются, разрушаются.

Выбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего кабель 1,5 мм.

Порядок подключения двухблочного выключателя

Прокладка электропроводки производится открытым или закрытым способом — в зависимости от желания и возможностей. В современных квартирах кабели чаще всего проводят закрытым способом.Если выбран открытый способ, потребуется купить кабельные каналы, гофру.

Инструкция по подключению двойного выключателя к двум лампочкам (для самого сложного варианта — скрытая проводка):

1. Просверлите отверстие в стене с помощью перфоратора и специальной коронки. В это отверстие будет установлена ​​новая конверсия.
2. Удалить разрушенные части стен и отштукатурить, чтобы мусор не мешал дальнейшей работе.
3. Поставить пенетратор на место — необходимо «подогнать» стакан, проверив соответствие проема заданным параметрам.
4. Удалить рассол. Приступайте к заклеиванию отверстий под провода, которые будут спускаться к плинтусу и идти к распределительной коробке (если коробка расположена рядом, обводка производится прямо в нее).
5. Вставные отверстия в корпусе двухпозиционного переключателя для электрических проводов.
6. Дильм с водной штукатуркой или другой покупной фиксирующей смесью. Немного намочите поверхность просверленного отверстия.
7. Нанести смесь на стены и дно отверстия в стене, закрепить стекло.Удалите лишние остатки смеси, очистите поверхность.
8. Нажмите, чтобы зафиксировать желаемое (ровное) положение.
9. Убедитесь, что сеть выключена. Пометьте провода (фаза и ноль).
10. Отобразите фазу в рабочей части переключателя, подключите соответствующую клемму входящего контакта.
11. Подсоедините другой фазный провод к кабелю второго осветительного прибора. Закрепите стопоры остальных проводов.
12. Закрепите рабочую часть переключателя в корпусе рамы винтами (в зависимости от модели).
13. Установить внешнюю часть — клавиши и пластиковую рамку. Подайте напряжение в сеть, проверьте работу точек освещения.

Чек Узо.

Устройство защитного отключения необходимо для отключения тока в момент утечки. Его необходимо периодически проверять (раз в 1-2 месяца). Есть два способа:

1. Нажать кнопку «ТЕСТ» — рабочий прибор сразу заработает.
2. Возьмите лампу, соедините с фазой и нулем — прибор среагирует отключением.

При отсутствии реакции Узо устройство может сломаться. Такой прибор необходимо немедленно заменить, вызвав специалиста.

Проблемы и решения

Самая частая ошибка — нарушение порядка расположения проводов. Если перепутать фазу и ноль, возникнет короткое замыкание. Чтобы этого не произошло, нужно проложить провода.

Некоторые начинающие электрики приобретают слишком дешевые выключатели. Обычно устройства быстро выходят из строя, не слишком безопасны в эксплуатации.

Сложные схемы подключения без наличия соответствующего образования не стоит — это дело нужно доверить профессионалу.

При работе домашней электросети происходят поломки установочных изделий — выключателей, розеток, выход из строя ламп. В некоторых местах жилых помещений устанавливаются двухблочные выключатели света, позволяющие включать свет отдельно. Он предназначен для таких помещений, как туалет, ванная, холл, в котором расположена люстра.Для подключения люстры используется двухблочный выключатель, необходимо менять уровень освещенности в помещении.

Так как самому подключить двойной выключатель на две лампочки? Для знающего человека это не большая работа, опытный мастер своего дела сделает это довольно быстро и легко. Для работы вам понадобится электроинструмент — плоскогубцы с изолированными ручками, тестер для проверки отсутствия / наличия напряжения, отвертка со сменными насадками (битами), изолента, индикатор фазы.

Установка двухпозиционного выключателя производится одним специалистом-электриком, для обеспечения безопасности выполняемых работ необходимо отключение (обесточивание) домашней электросети. Делается это путем отключения автоматических выключателей в распределительном щите выезда из квартиры или частного дома.

После обесточивания домашней электропроводки неисправный выключатель снимается (демонтируется), а на его место устанавливается установка нового (исправного) двухблочного выключателя.Двухблочный выключатель обеспечивает раздельное питание двухклапанных светильников или двух смежных комнат (например, туалета и ванной).

Схема подключения

Электрическое подключение переключателя к двум лампочкам выполняется просто и аналогично модельным переключателям. Для этих целей необходимо иметь плоскогубцы и крестоносец, неисправный выключатель удаляют в процессе эксплуатации и на его место устанавливают новый выключатель. Двухблочный выключатель обеспечивает распределенное включение / выключение электрических ламп как в люстрах, так и в смежных помещениях.

Провода из алюминия или меди вставляются в зажимы переключателя и прочно скручиваются. В таком электросфере используется три провода — один провод фирменной фазы, два других провода идут к лампам. Правильная схема разрыва элетина должна обеспечивать разрыв фазного провода, то есть выключатель вырабатывает мощность блока питания.

После того, как провода прикручены к выступу переключателя, переключатель устанавливается в монтажное металлическое / пластиковое «стекло», под этим заголовком подразумевается монтажное устройство, которое предварительно устанавливается во время электрического монтажа к стене с помощью распорные винты.

Если выключатель предназначен для «утопленной» установки в стене, то используется схема этой установки; Если конструктивный выключатель выполнен из стены, он устанавливается на заранее заданное основание из диэлектрического материала.

Электропроводка предварительно монтируется на стене (если электрические трубы скрыты под слоем штукатурки), для этих целей используются специализированные крепления. Если проводка будет монтироваться поверх оштукатуренной поверхности стен, то в этом случае используется пластиковый кабельный канал.Этот швеллер крепится к стенам такими же распорными шурупами.

Производство электромонтажных работ

Для электромонтажных работ в доме потребуется электрический перфоратор или дрель. Все зависит от того, какая стена: если стена кирпичная, то полностью сойдет дрель, а в том случае, если дом построен из железобетонных панелей, нужно использовать только перфоратор.

Для сверления отверстий в стене, только прокаткой беспроигрышной атакой. При сверлении стены необходимо периодически вынимать сверло из отверстия и охлаждать его в воде.Это позволит избежать поломки сверла (потери расширенного соска) при длительной работе. Материал, используемый для пайки сверла, — латунь. Этот металл мягкий и может плавиться под воздействием высокой температуры.

Каток, необходимый для работы, должен быть хорошего качества и от известных производителей. Лучше всего эти работы имеют набор различных победителей, эффективность электроустановки значительно возрастет.

Размещаются предварительные локации будущих сверл под крепежные элементы, для этого можно использовать графитовые карандаши или твердый металлический предмет, чтобы нанести риски на поверхность стен.В местах разметки просверливаются отверстия дрели или перфоратора.

В просверленные отверстия забиваются проставочные элементы, для этого можно использовать молоток с деревянной оправкой. Крепежные элементы-распорки должны плотно прилегать к готовым отверстиям. Электропроводка укладывается в стопку и крепится с помощью распорных винтов. В разводке отображаются провода от выключателя и лампочек, а также линия питания от вводного блока питания.

При электродвижении лучше всего использовать провода с цветными жилами, в этом случае будет легче ориентироваться в электрических соединениях сети.Для фазного провода лучше использовать красный провод, нулевой провод может быть любого другого цвета.

Строительное освещение в доме

Для проведения электромонтажа дома или квартиры необходим качественный инструмент — дрель, перфоратор, победитель, плоскогубцы, плоскогубцы, заглушки, сверлильный жучок (используется для сверления больших отверстий в стене розеток / выключателей), электрический напряжение, электрический тестер для проверки напряжения, отвертка со съемными насадками, нож для снятия изоляции проводов, двухполюсный индикатор напряжения.

Неправильную схему сборки света можно выявить тестером, при неправильной электросхеме сработает автоматический входной выключатель в распредвале. Следовательно, схема обесточилась и заставила участки цепи с тестером обнаружить короткое замыкание.

При установлении места замыкания необходимо провести в этом месте проводку, произвести правильное соединение и показать перекрут проводов. Подключение к вводным устройствам питания смонтированной электропроводки производится недавно, после того, как вся схема смонтирована и проложена под штукатурные или кабельные каналы.

Выводы из металла или пластика устанавливаются заранее просверленными отверстиями большого диаметра (выполняются с помощью перфоратора с коричневым цветом) и крепятся на место проставочных креплений.

При изготовлении работы вместо скручивания проводов можно использовать клеммники небольшого размера, это позволит быстро провести монтажные работы и еще больше упростит эксплуатацию электропроводки. В клеммных соединителях удобнее изготавливать электрические силовые группы, это делается при помощи давящей отвертки.

Двухблочный выключатель также будет выполнять функции выключателя освещения, за счет включения одной или двух клавиш изменится уровень освещенности помещения. Двухпозиционный выключатель может обеспечить раздельное включение люстр, точечных светильников, смежных комнат.

Вторую группу точечных светильников можно подключить от выключателя к большему номеру, на первом ключе можно подключить один или два осветительных прибора, на втором — подключить три или пять лампочек.В результате такого сочетания удобно менять яркость света в различных комнатах или нежилых помещениях.

Завершающий этап электромонтажных работ

После того, как вся электрическая схема собрана / смонтирована, все соединения замеряются и укладываются на место, «поперек» электрических цоколей без прикрученных лампочек с помощью тестера (мультиметра) с обоими включенными и отключенными переключателями. Это позволит вам проверить правильность сборки схемы освещения.

Если все было собрано правильно, тестер не покажет электрического сопротивления. Далее во все лампы вкручиваются осветительные лампы, вся проводка подключается к вводному распределительному устройству (обычно устанавливаются одно- или двухполюсные выключатели на 16/25 А). Вся цепочка включена в работу, работа всех выключателей освещения проверяется раздельным включением / отключением ключей.

Переключатель в переоборудовании

Дополнительно просматриваются места скручивания проводов и соединений на предмет выявления в них нагрева, это может привести к перегоранию электрического соединения.Поэтому такие дефекты необходимо своевременно устранять. Также необходимо, чтобы на коммутаторе не было перегрузки по току, при чрезмерной нагрузке он быстро выйдет из строя.

Двойной переключатель, или двухблочный, используется для управления несколькими источниками света из одной точки. Это позволяет увеличивать или уменьшать степень освещенности помещения, создавая больший комфорт для его обитателей. Подключение выключателя света с двумя ключами можно произвести самостоятельно, не прибегая к помощи специалистов.Установка этого устройства предусматривает несколько режимов освещения, удобство его использования в быту сложно переоценить.

Конструкция этого переключателя позволяет разделить одну входную фазу на две фазы на выходе, что позволяет подавать напряжение питания отдельно на два источника потребления. В состав прибора входят:

1. Два ключа включения.
2. Декоративная подкладка.
3. Механическая часть, снабженная контактными зажимами для крепления силовых проводов.

В конструкцию отдельных моделей прибора может входить декоративная подсветка на основе светодиодов. Он помогает найти выключатель в темноте, а также дает возможность понять, что электросеть исправна и находится под напряжением.

Принцип работы прост: в механической части переключателя одна входящая фаза разделена на две параллельные электрические цепи с отдельным выключением / выключением, ключи устройства.

Это позволяет отдельно подавать напряжение на два источника света или две группы осветительных приборов.

Провода в приборе фиксируются с помощью винтовых или зажимных клемм. Входящий контактный зажим расположен отдельно и имеет обозначение L. С противоположной стороны расположены два контактных зажима с обозначением L 1 и L 2, которые служат для соединения двух контуров световых приборов.

Важное примечание

При выборе двухуровневого переключателя для управления световыми группами необходимо обращать внимание на количество контактов в механической части устройства, чтобы не перепутать его с переключателем ближнего света, предназначенным для решения совсем других задач.Переключатель прохода выглядит так:

Предназначен для управления световыми группами из разных точек помещения. Например, чтобы включить свет при входе в комнату, а также выключить диван или кресла. Для него характерно наличие дополнительного крепления для контактной группы.

Способы применения

Использование двухуровневого переключателя позволяет добиться вариативности степени освещенности помещения:

Включение и последовательность включения ламп или световых групп зависит от дизайна помещения и пожеланий его обитателей.

Не всегда нужно максимально возможное количество точек освещения. Их можно легко отключить для экономии электроэнергии. Такие переключатели полезны с точки зрения безопасности. Регулировка интенсивности освещения позволяет не нагружать электрическую сеть без нагрузки, уменьшая количество точек потребления электроэнергии.

Схемы подключения

Есть несколько вариантов подключения переключателя с двумя ключами. Что из чего использовать, зависит от особенностей конкретно взятого помещения и светового оформления.

В первую очередь необходимо разработать и нарисовать схему желаемого подключения, чтобы вы гарантированно правильно проложили или подключили необходимую проводку. Схема подключения также зависит от заземления сети. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. Кроме того, необходимо учитывать расположение точек освещения, количество ламп в одной люстре, а также расположение точек освещения в разных устройствах (например, два бра находятся на значительном расстоянии друг от друга) .Рассмотрим самые распространенные схемы.

Для двух лампочек

Возможна реализация схемы подключения двойного переключателя на две лампочки:

• Используя заземляющий провод.
• Без заземляющего провода для двух источников света, расположенных в одном приборе. Например, в люстре.

Для многослойных люстр

Данная схема позволяет реализовать вариативность степени освещенности помещения за счет использования переключателя с двумя клавишами и пятилепестковой люстры .

• Вставной ключ L 1 подает напряжение на две световые точки.
• При отдельном включении фазовой клавиши L 2 подается напряжение на три световые точки.
• При одновременном включении ключей прерывания фаз L 1 и L 2 подается напряжение пяти источников света, обеспечивающих максимальную мощность освещения.

Количество ламп, подключенных к каждой фазе, может быть увеличено или уменьшено в зависимости от конструкции люстры.

На схеме показано подключение трехцветной люстры с помощью заземляющего провода, что актуально для современной электропроводки.

Подключение двух групп светильников

Данная схема позволяет подключать две независимые группы источников света, находящихся на значительном расстоянии друг от друга. Например, два сарая в разных сторонах комнаты или две группы точечных светильников на потолке. Все описанные схемы подключения просты, но требуют осторожности при подключении проводов.

Установка двухуровневого коммутатора

Если при установке выключателей после самостоятельной прокладки проводку действовать по заранее разработанной схеме, то запутаться практически невозможно.Гораздо сложнее разобраться, как подключить выключатель с двумя ключами к уже проложенным проводам, скрытой штукатурке, но при наличии начальных знаний у электрика можно. Однако безопасность чрезвычайно важна при любых электромонтажных работах.

Меры безопасности

Напряжение 220 вольт всегда опасно. При любых электрических манипуляциях проводку необходимо обесточить, отключив автомат в электрощите, расположенном у входа в квартиру или другое электрифицированное помещение. Необходимо соблюдать следующие простые правила:

• Не работайте мокрыми руками с устройствами, подключенными к сети.
• Не используйте металлические крепления для монтажа проводки.
• Если провод имеет визуальные дефекты, его необходимо заменить, не прибегая к ремонту.
• Инструмент для работы с электричеством должен иметь изоляцию ручек.

Необходимый инструмент

Для замены ранее установленного выключателя или установки нового в условиях внешней разводки, а также для установки прибора на новом месте в помещении со скрытой проводкой вам понадобится несколько различных наборов инструментов.А именно:

Виды электропроводки

Прокладка электрического кабеля — тема отдельной статьи.

Наружная проводка помещается в специальный гофрированный шланг из негорючего материала и крепится хомутами, хомутами или зажимами по стенам и потолку.

Скрытая проводка укладывается в проделанные в бетоне или кирпиче ступеньки (щели) с помощью специального инструмента — гладилки или с помощью болгарки и перфоратора с последующим цементированием или оштукатуриванием каналов электрическим кабелем.

Стандарты идентификации проводов

Когда проводка установлена ​​правильно, вы можете определить провода по цвету. При самостоятельной установке соблюдение цветовой маркировки поможет не растеряться при подключении рабочих электрических цепей. Это сократит время при установке тех или иных устройств и устройств. Базовая маркировка выглядит так:

• Синий цвет всегда равен нулю.
• Жёлтый с зеленой полосой провод — защита, заземление (применяется в современных электрических сетях).
• Коричневый или красный провод обозначает фазу.

А еще есть буквенные маркеры:

• A, B, C — обозначение фаз.
• N всегда равен нулю.
• PE — защита, заземление.

Эти обозначения не всегда видны и понятны рядовому человеку, стандарты которого со временем неоднократно менялись, поэтому при установке устройств в уже смонтированную проводку доверять маркировке не стоит. Необходимо самостоятельно проверить и пометить все используемые жилы с помощью цветных термоусадочных трубок или цветной ленты.

Независимая идентификация

Для этого потребуются индикаторная (фазовая) отвертка и мультиметр. Если в помещении без заземляющего провода проложена однофазная сеть, то указатель поворота поможет найти фазу.

В распределительной коробке освещения зачищены провода с отключенной сетью и разведены в стороны во избежание соприкосновения. Включение питания касается проводов с редактором-индикатором. При прикосновении к проводу с наличием фазы загорается индикатор.На нулевой провод индикатор не реагирует.

Для определения заземляющего провода понадобится мультиметр. В устройстве установлен предел переменного тока более 220 вольт. При поданном напряжении один щуп относится к фазе, другой — к двум другим проводам. При прикосновении к нулевому контакту мультиметр покажет 220 вольт, при взятии площадки въезда показания будут ниже.

После этого необходимо обесточить сеть и пройти по напряжению контактной группы.

Пошаговое подключение

Для подключения двухслойного выключателя понадобится тройной провод, проложенный от распределительной коробки освещения до места расположения выключателя. Если он уложен, задача значительно упрощается. Провода двух групп источников света L 1, L 2 также необходимо подавать на распределительную коробку, а ходы подачи напряжения от электрощита Л.

.

На месте установки выключателя с коронкой соответствующего размера просушивается отверстие и устанавливается обратное.Если уже есть просверленное отверстие с затопленным, то перед установкой нового устройства бочонок желательно заменить. Если в помещении прокладывается внешняя проводка, выключатель устанавливается в специализированный контейнер, который крепится к стене саморезами.

В механической части выключателя определяется общая, входная клемма — к ней подключается крепление и провод L (подача напряжения от электрического щита), предварительно промаркировав его в распределительной коробке соответственно.Два других фазных провода подключаются к отдельным клеммам, обозначая их L 1 и L 2.

После подключения проводов механическую часть переключателя фиксируют в противоположном или контейнере так, чтобы в выключенном положении ключ был утоплен вниз (это соответствует принятому стандарту), избегая перегонок и смещений.

Собрать декоративную часть устройства, установить рамку и ключи .

В распределительной коробке проводники подключаются в соответствии с этикеткой с помощью соединений WAGO или контактных планок.

• Фаза L, идущая от электрической панели, коммутируется с проводом L, идущим ко входу переключателя.
• Параллельные фазы L 1 и L 2, идущие от выхода выключателя, подключаются к фазовым входам в световые группы L 1 и L 2.
• Нулевые выходы объединены в одно соединение.
• Защита проводов, заземление тоже подключается к одному блоку, если есть.

Провода

Twist категорически не рекомендуются. Такой способ переключения проводов ненадежен.В разводке самые слабые места — это соединения. Необработанные компаунды могут привести к потере контакта или перегреву и возгоранию.

Следует помнить, что на выключатель всегда подводится фазный провод. В противном случае собранная электросхема не будет соответствовать нормам безопасности.

Установка двухуровневого переключателя — простая задача, с которой легко справится человек, имеющий поверхностное представление об электричестве. Но, приступая к работе, необходимо уделить особое внимание технике безопасности и всегда помнить, что напряжение 220 вольт опасно.

Главная »Электрик» Как подключить выключатель прохода (управление светом двух и более точек)

Как подключить переключатель прохода (управление светом двух и более точек)

Текущие цены на электроэнергию заставляют задуматься об экономии там, где раньше даже не думали. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме все равно нужно платить. Раньше свет просто оставляли гореть. Сегодня думаешь выключить, но бегать вверх / вниз тоже.Оказывается, выход есть. Чтобы свет не горел постоянно, есть схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться с нескольких точек. Переключатели для этого нужны специальные. Их называют проходными. Иногда встречаются «повторяющиеся» или «стреляющие» имена. Все это один вид электрооборудования. Отличаются от обычных большим количеством контактов. Соответственно, более сложна схема подключения переключателя прохода. Однако разобраться можно.

Как выглядит сквозной переключатель

Если говорить о лицевой стороне, то единственное отличие: еле заметные стрелки на клавишах вверх и вниз.

Что-то похожее на осел. Видите, есть двойная стрелка

Если говорить об электросхеме, то все тоже просто: в обычных выключателях всего два контакта, в переходах (еще называемых переключающими) три контакта, два из которых общие. Таких устройств на схеме всегда два и более, потом с помощью этих общих проводов они переключаются.

Отличие — в количестве контактов

Принцип работы прост. При изменении положения клавиши вход соединяется с одним из выходов. То есть у этих устройств всего два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Других промежуточных позиций нет. Благодаря этому все работает. Поскольку контакт переключается с одного положения на другое, электрики считают, что правильнее называть «переключателями».Таким образом, переключатель прохода также является этим устройством.

Чтобы не рассчитывать на наличие или отсутствие стрелок на клавишах, нужно осмотреть контактную часть. На корпоративных товарах должна быть нанесена схема, позволяющая понять, какой тип оборудования у вас в руках. Она определенно присутствует на продуктах LEZARD (Лесард), Legrand (Легран), Viko (Вико). В китайских копиях они часто отсутствуют.

Это похоже на переключатель с задней стороны.

Если такой схемы нет, посмотрите клеммы (медные контакты в отверстиях): их должно быть три.Но не всегда на недорогих экземплярах той Термины, которая стоит одного — это вход. Часто их путают. Чтобы найти, где есть общий контакт, необходимо перезвонить контактам друг с другом при разных положениях клавиши. Делать это необходимо, иначе ничего не выйдет, да и сам прибор может сгореть.

Вам понадобится тестер или мультиметр. Если есть мультиметр, переведи его в звуковой режим — треснет при наличии контакта. Если в наличии стрелка тестера, по прозвищу короткое замыкание.Поднесите щуп к одному из контактов, найдите, каким из двух он звонит (прибор бей или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положения щупа, измените положение ключа. Если KZ ушел, один из этих двух является обычным. Теперь осталось проверить какой. Не переключайте ключ, чтобы переместить один из щупов на другой контакт. Если есть КЗ, то контакт с которым не двигался щуп и есть общий (это вход).

Может быть понятнее, если вы посмотрите видео о том, как найти вход (общий контакт) для проходного переключателя.

Схема подключения переходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходном помещении, в длинном коридоре. Можно применить в спальне — выключить верхний свет у входа и возле кровати (сколько раз приходилось его включать, чтобы включить / выключить?).

Коммутационный выключатель электрической цепи с 2 сиденьями

Ноль и Земля (если есть) сразу приходят к лампе.Фаза подается на выход первого переключателя, второй вход запускается на свободный провод лампы, выходы двух устройств соединены между собой.

Глядя на эту схему, легко понять, как работает переключатель прохода. В положении, показанном на картинке, лампа включена. При нажатии на любое из устройств цепь рвется. Точно так же при выключении позиции переводя любую из них в другую позицию замыкаем цепь через одну из перемычек и загорится лампа.

Для наглядности, что и с чем подключать, как прокладывать провода, приводим несколько изображений.

Обрезка проводов на проходном выключателе

Если говорить о комнате, то нужно проложить провода как на фото ниже. По современным правилам все они должны находиться на расстоянии 15 см от потолка. Они могут вставляться в монтажные стержни или лотки, концы проводов достигаются в монтажных коробках. Это удобно: при необходимости можно заменить перфорированный провод.Также по последним стандартам все подключения происходят только в монтажных коробках и с помощью контакторов. Если делать скрутки, то их лучше пить, причем сверху изолентой довольно круто.

Провод возврата лампы подключен к выходу второго переключателя. Белым обозначены провода, соединяющие выходы обоих устройств.

Как разводятся провода по комнате

Как подключить все в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы можно было включать / выключать свет с трех мест, необходимо купить крестовой (крестовый) переключатель на два переключателя. От описанного ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на картинке. Если вы догадались об этом выше, это легко понять.

Схема управления электрической лампой с тремя точками

Как собрать такую ​​схему? Вот процедура:

Обнуление (и заземление, если оно есть) запускают немедленно на лампе.

Фаза подключена ко входу одного из проходных переключателей (с тремя входами).

Второй вход подключен к свободному проводу лампы.

Два выхода одного трехконтактного устройства достигаются на входе перекрестного переключателя (с четырьмя входами).

Два выхода второго трехконтактного устройства срабатывают на вторую пару переключающих контактов с четырьмя входами.

Схема та же, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

Но примерно так разводится по комнате.

Электропроводка при управлении лампой трехместная

Если вам нужна схема на четыре, пять и более точек, она отличается только количеством перекрестных переключателей (для четырех входов / выходов). Переключателей (с тремя входами / выходами) всегда на любой схеме два — в самом начале и в самом конце цепочки. Все остальные элементы кросс-устройства.

Схема подключения проходных выключателей на 5 точек

Удалите один «перекресток», получите схему управления из четырех точек. Добавлю также — уже будет схема на 6 контрольных мест.

Чтобы окончательно обдумать все, смотрите еще видео.

Переключатель проходной двухблочный: схема подключения

Для управления освещением двух ламп (или групп ламп) от одного переключателя с одного переключателя есть двухблочные переключатели прохода. У них шесть контактов.При необходимости общие провода находят по тому же принципу, что и в обычном устройстве этого типа, только большим количеством проводов придется пренебречь.

Схема подключения двухклавишного проходного переключателя отличается только тем, что провода будут больше: фаза должна подаваться на оба входа первого переключателя, а также с двух вторых входов должна идти на две лампы (или две группы ламп, если дело касается молда).

Принцип подключения двухвекторных переключателей

Если вам нужно организовать управление двумя источниками света из трех и более точек, вам придется установить два перекрестных переключателя в каждой точке: их просто нет двухблочной.В этом случае одна пара контактов заведется на одну траверсу, вторая — на другую. И далее при необходимости их подключают друг к другу. На последнем в цепи двухблочный переходной переключатель подключен к выходам обоих поперечных сечений.

Как организовать управление двумя лампами четырех кроватей

Если вдуматься, все не так уж и сложно, да и схема подключения проходного переключателя 2-х точек в целом проста. Только проводов много…

Главная »Электромонтаж» Переключатели »Страстные» Полезные советы по правильному использованию схемы подключения двухблочного проходного переключателя

Полезные советы по правильному использованию схемы подключения двухблочного проходного переключателя

Многих интересует вопрос подключения двухблочного прохода выключателя самостоятельно, без вызова электриков. Сделать это не так уж и сложно, особенно имея детальные схемы подключения и подробное описание каждого шага.

Отличительные особенности выключателя двухблочного

Переключатель, предназначенный для управления отдельными источниками света, называется двухблочным. К таким источникам относятся как различные раскладки софитов, так и люстры с раздельным управлением. Обычно схемы с двухклавишными переключателями активно используются в квартирах и офисах, где нужно управлять двумя линиями освещения. В коридорах, санузлах и проходных комнатах нет острой необходимости, поэтому стоит самый обычный классный переключатель прохода.

На таких переключателях есть специальные стрелки, которые нужны для указания положения ВКЛ / ВЫКЛ.

Если проводка выполнена таким образом, что в комнате имеется несколько эквивалентных контрольных точек, то положение «включено» или «выключено» не может быть определено однозначно.

Это главное отличие таких систем от обычных одноблочных с точки зрения пользователя.

С технической точки зрения этот выключатель представляет собой два одноклассника, которые имеют общий корпус и функционируют по принципу «перекрещивающихся» контактов.Во всех двухблочных системах управления используется 6 контактов: 2 входных, 4 выходных.

Схема подключения переключателя двухблочного проходного

При решении вопроса подключения двухблочных переходных выключателей наиболее полезным сначала будет разобраться в простоте установки двух одноклассных выключателей.

Как подключить два одноволновых переключателя

Чтобы понять механизм работы более сложной системы, вы должны сначала разобраться с ее базовым элементом.

Схема включает в себя такие элементы: распределительную коробку, пару проходных выключателей разблокировки, любую лампу и провода. Такая схема переключения проходов с двумя блоками используется для обеспечения возможности управления светом в двух местах.

Как видно на представленном чертеже, «Земля» проходит от распределительной коробки непосредственно к лампочке. Фаза сети подключена к общей клемме первого переключателя. Два выходных контакта этого переключателя подключены к одинаковым элементам второго.Логично понятно, что от второго переключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Установка на практике достаточно проста: сначала переключатели помещаются в свои коробки.

Затем устанавливаются лампочки. И они соединены между собой параллельно и выходит только один двухжильный кабель.

На заранее определенное место ставится распределительная коробка, которая соединяет контакты и от выключателя, и от ламп, а также «Землю».

Включить освещение с двух мест — цепь управления

Но теперь можно говорить о более сложной системе. Вот схема подключения переключателя прохода от 2-х спальных мест:

Вы, наверное, уже догадались, что такая схема представляет собой не что иное, как двойную схему подключения одноцветного переключателя для управления с двух мест. Фактически каждая клавиша представляет собой независимый переключатель. Здесь все просто, поэтому много выкладывать нет смысла. Намного интереснее выглядит ситуация с подключением как минимум трех двухходовых переключателей.

Предварительный расчет расчетной мощности для бытовых нужд помогает провести правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения необходимо учитывать потребляемую электрическую группу и максимальное значение тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное подключение проводов в распределительном устройстве.Здесь вы можете прочитать о различных способах подключения кабеля, как однородного, так и из разных металлов, в распределительной коробке.

Может возникнуть несколько сложностей, которые легко установить из схем, представленных выше:

• средний переключатель имеет больше проводов и совершенно другую схему подключения;
• конструкция этого переключателя несколько отличается от крайнего.

Понятно, что оба эти фактора не способствуют упрощению схемы, а наоборот создают огромное количество проводов.

Это ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затрат.

Несмотря на непопулярность данной схемы, ее все же стоит рассмотреть.

Особенности управления освещением с трех мест

В связи с малой популярностью такой схемы, довольно сложно найти перекрестно-двухзвенные переключатели, занимающие в схеме среднее место. Обычно такая проблема решается установкой дополнительной пары классных выключателей в один корпус.Схема представлена ​​на рисунке:

.

Как видим, для данной схемы характерно наличие еще одной параллельной схемы переключателя прохода одной волны. Таким образом, используются две комбинированные схемы управления для управления с трех мест.

Установка автоматического выключателя выключателя

Об установке классических схем мы говорили выше. У двухблочных все несколько иначе: распределительной коробки нет, поэтому механизм будет такой:

• сначала сами выключатели устанавливаются в специальные коробки, выводы которых оставляют достаточно долго;
• после этого устанавливаются лампы, контакты которых также должны быть длинными;
• подключение согласно схеме.

Как видите, каких-либо сложных деталей в установке двух и трех проходных двухблочных выключателей нет. Все достаточно просто, а имея схему и механизм монтажа с работой, с работой справится даже непрофессиональный электрик.

Подключение двухуровневого коммутатора к видео
Как подключить проходной коммутатор

Все сталкивались с ситуацией, когда необходимо перейти темную комнату, чтобы включить освещение. Это доставляет массу неудобств, поможет в такой ситуации установка попутного переключателя, позволяющего управлять освещением с разных мест.В этой статье мы расскажем, как подключить переходной переключатель, продемонстрируем схему подключения, а также покажем фото и видео инструкцию.

Переключатель назначения

Передаточные выключатели служат для включения и выключения осветительных приборов из разных частей помещения, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключить свет с удобного места.

В своем исполнении их:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения.Помимо управления клавишами есть сенсорная модель.

Двухуровневое переключающее устройство

Любой переключатель служит для обрыва фазного провода и обесточивания электроприборов, но специфика проходного переключателя заключается в том, что размытие одной цепи замыкается контактами парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, для переключателя требуется трехпроводное переключение в помещении. По сути, это переключатель, направляющий напряжение с одного контакта на другой.Подсветка включается, когда клавиши на обоих устройствах находятся в одинаковом положении, и выключается при изменении положения. Управление может осуществляться не только с двух, но и с трех и более мест, для этого в схему подключают перекрестный переключатель, а при необходимости и несколько. Одноблочный автоматический выключатель оснащен тремя выводами. Двухблочное устройство имеет 5 клемм: две для подключения с переключателями и одна общая. Трехблочный переключатель имеет более сложное устройство, но, имея схему, не доставит в этом трудностей.

Установка проходного переключателя

Переключатели цепи управления

Схема подключения немного отличается от установки привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Обдумайте назначение каждого из них. Два провода используются в качестве перемычки между выключателем, разделенным помещением, а третий служит для питания фазы. Перед тем, как приступить к подключению переключателя прохода, купите коробку переключателя, в которой будут проходить провода.

Концы проводов освобождены от изоляции на 2-3 см — необходимо скрутить. Если провода соединены контактными площадками, провод определяется не более чем на 1 см. В распределительном блоке провод, идущий от распределительного щита, скручен с входным штырем первого переключателя. Два оставшихся выходных контакта подключаются к таким же проводам от второго устройства. Входной контакт второго переключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора подключаем к нулю, идущему от щита.Все сиденья скрабов закрываются изолентой. Сечение проводов маршевых выключателей подбирается по мощности регулируемого освещения.

Устройство управления двумя группами ламп

Схема подключения двухблочных проходных выключателей

Установить двухблочный проходной выключатель подойдет в большом помещении, где нужно управлять несколькими осветительными приборами. Его конструкция — два одиночных переключателя в общем корпусе. Установка одного устройства для мониторинга двух групп позволяет сэкономить на прокладке кабеля к каждому из одноволновых переключателей.

Установка переключателя двойного прохода

Такое устройство используется для включения света в ванной и туалете или в коридоре и на лестничной клетке, способно включать лампочки в люстре несколькими группами. Для крепления попутного выключателя, рассчитанного на две лампочки, потребуется больше проводов. В каждом суммировано шесть прожитых, так как, в отличие от простого двухблочного переключателя, проход не имеет общего вывода. По сути, это два независимых переключателя в одном корпусе.Переключатель коммутационной схемы с двумя ключами выполняется в следующей последовательности:

В стене установлено преобразование для устройств. Отверстие для них прорезано в перфораторе с коронкой. В стены в стене монтируются два провода с тремя жилами (или один шестистяжной распредвал).

К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.

В распределительной коробке фазный провод подключается к двум первым переключаемым контактам. Два устройства подключаются к четырем перемычкам.Второй выключатель соединяется контактами от ламп. Вторые ведущие провода переключаются на ноль идущий от распределительного щита. При переключении контактов обычные автоматические выключатели складываются попарно и размыкаются, обеспечивая включение и выключение соответствующей лампы.

Переключатель соединительный

Двухблочные переключатели также используются при необходимости для управления освещением с трех или четырех сидений. Между ними устанавливается двойной крестообразный переключатель.Для его подключения предусмотрено 8 проводов, по 4 на каждый концевой выключатель. Для выполнения сложных соединений с несколькими проводами рекомендуется использовать распределительные коробки и маркировать все кабели. Стандартная коробка Ø 60 мм не содержит большого количества проводов, необходимо будет увеличить размер изделия или поставить несколько пар или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что все операции с электропроводкой и монтажом приборов производятся при отключенном напряжении.

В данном видео описывается устройство, принцип подключения и установки попутных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы подключения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Подключение двухблочного выключателя с подключением через распределительный блок

Статья в статье правильно написана, но я встречал штампы о том, что электрик, который ранее устанавливал выключатели, не оставлял запасные провода в коробке и когда одному алюминиевому проводу приходилось хоть раз возиться с нарастанием этого провода.Советую оставить в стоке минимум два ремонта.

Сам учился на электрика, а иногда и на электрика подрабатываю. Но с каждым годом, а то и с каждым месяцем возникает все больше и больше вопросов по электрике. Я работаю над личными задачами. А вот опубликованное вами нововведение я в новинке. Схема интересная и обязательно мне пригодится в ближайшее время. Всегда стараюсь воспользоваться советами «опытных» электриков.

Как подключить 3-позиционный переключатель

3-позиционный переключатель, как показано на Рисунке 1, используется для включения осветительной арматуры на и на из двух мест.

С точки зрения безопасности. он очень удобен для освещения лестниц и прихожей, поскольку позволяет жильцам дома включать свет на снизу или сверху на лестнице или с любого конца коридора.

Рисунок 1 — Трехпозиционный переключатель

Выбор 3-позиционных переключателей

Подключение 3-позиционного переключателя может сбивать с толку. Однако существует только четыре возможных комбинации проводки, в которых можно использовать трехпозиционный переключатель, и три из этих четырех ситуаций относятся к тому, где прибор находится по отношению к трехпозиционным переключателям и входящей мощности в схему.

Четвертое использование 3-позиционного переключателя в сочетании с 4-х позиционным переключателем. В цепях с 4-позиционным переключателем используются 3-х позиционные переключатели на концах цепи. Дополнительная информация по подключению 4-позиционного переключателя

Следует отметить, что схема может управлять более чем одним осветительным прибором. Дополнительные светильники устанавливаются параллельно первому светильнику.

Установка 3-позиционного переключателя

— Схема расположения 1 (Рисунок 2):

Рисунок 2 — Установка 3-позиционного переключателя — Принципиальная схема 1

Схема подключения трехпозиционного переключателя

: Электропитание входит в одну трехпозиционную распределительную коробку, переходит к осветительной арматуре, переходит ко второму трехпозиционному переключателю (рис. 3):

Щелкните изображение, чтобы увеличить

Рисунок 3 — Схема подключения трехпозиционного переключателя: Электропитание входит в одну трехпозиционную распределительную коробку, переходит к осветительной арматуре, переходит ко второму трехпозиционному переключателю.

Установка 3-позиционного переключателя

— Схема 2 (Рисунок 4):

Рисунок 4 — Установка 3-позиционного переключателя — Принципиальная схема 2

Схема подключения трехпозиционного переключателя

: Электропитание поступает на коробку осветительной арматуры, переходит к первому трехпозиционному переключателю, переходит ко второму трехпозиционному переключателю (Рисунок 5):

Щелкните изображение, чтобы увеличить

Рисунок 5 — Схема подключения трехпозиционного переключателя: Электропитание поступает на коробку осветительной арматуры, переходит к первому трехпозиционному переключателю, переходит ко второму трехпозиционному переключателю.

Установка 3-позиционного переключателя

— Схема расположения 3 (Рисунок 6):

images 2/3-позиционный переключатель — переключатель-переключатель-лампа cr.jpg «alt =» 3-х позиционный переключатель — схема подключения 3 «>

Рисунок 6 — Установка 3-позиционного переключателя — Принципиальная схема 3

Схема подключения трехпозиционного переключателя

: Электропитание входит в одну трехпозиционную распределительную коробку, переходит ко второй трехпозиционной распределительной коробке, переходит к осветительной арматуре (Рисунок 7).

Щелкните изображение, чтобы увеличить

Рисунок 7 — Схема подключения трехпозиционного переключателя: Питание поступает на одну трехпозиционную распределительную коробку, переходит ко второй трехпозиционной распределительной коробке, переходит к осветительной арматуре.

Если ваше приложение требует нескольких осветительных приборов, управляемых одними и теми же трехпозиционными переключателями, дополнительные осветительные приборы должны быть подключены параллельно первому светильнику. Схема должна быть подключена к точке подключения первых проводов светильников к питанию — после выключателей.

Щелкните изображение, чтобы увеличить

Рисунок 8 — Схема подключения осветительной арматуры: несколько осветительных приборов, управляемых 3-позиционными переключателями.

Как установить вилку в проводной светильник или люстру

Продукты, указанные ниже, были исследованы и протестированы в рамках этого проекта.Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Вам не нужно знать, как преобразовать проводной светильник в подключаемый светильник — это простая поделка, которую каждый может сделать за считанные минуты. В этой статье я шаг за шагом покажу, как добавить вилку в проводной светильник, чтобы его можно было использовать везде, где есть розетка!

Мне нравятся люстры, но раньше я думал, что их нельзя разместить в пределах досягаемости потолочной проводки, но когда друг попросил помочь провести вечерний свадебный душ под раскидистыми ветвями древнего живого дуба Хок-Хилл, я начал изучать, как делать люстры. часть наружного освещения на специальном мероприятии моего друга.

Многие вопросы к квалифицированному персоналу в моем местном хозяйственном магазине привели меня к выводу, что на самом деле это всего лишь 5-минутная работа, чтобы преобразовать осветительную арматуру от необходимости подключать ее к электрической коробке, чтобы просто подключить ее к любой розетке. Лучшая часть? Чтобы сделать этот переключатель, достаточно одной дешевой детали! После того, как вилка будет добавлена, люстра может идти куда угодно, куда может пойти удлинитель.

Вот иллюстрированное руководство о том, как добавить вилку в проводной светильник.

Расходные материалы, необходимые для преобразования фиксированного устройства в подключаемый модуль Swag Style:

Мне не удалось найти этот товар в магазинах товаров для дома Big Box, таких как Lowes или Home Depot, но у Ace Hardwares они обычно есть в наличии. Номер детали 3-контактной сменной вилки Ace: SA540BKCC10

.

Необходимых инструментов:

• Отвертка (Если вы нашли вилку, которую я купил, вы можете использовать плоскую отвертку или с крестообразным шлицем)
• Инструмент для зачистки проводов (необязательно! Провода на вашем осветительном приборе, вероятно, уже будут зачищены.Если у вас нет приспособлений для зачистки проводов, вы можете * осторожно * зачистить провода ножницами)

ВНИМАНИЕ: Электричество может быть чрезвычайно опасным! Если в какой-либо момент эти инструкции покажутся неясными или неадекватно отражают особенности вашего осветительного прибора , остановитесь и проконсультируйтесь с электриком или лицензированным подрядчиком по электрике.

Выберите и подготовьте свой светильник

Сначала выберите светильник.Люстры из благотворительного магазина в сочетании с новым слоем аэрозольной краски — мои любимые светильники, которые можно преобразовать в лампы. Они создают идеальное временное освещение для украшения вечеринок, фотосессий, девичьих вечеров и т.д. на открытом вечернем свадебном душе.

Найдите, отделите и зачистите провода

Отделите два провода, выходящие из двух отдельных участков шнура.Пластиковое покрытие может сплавлять их вместе, но чтобы облегчить следующий шаг, вам нужно отделить эти две части друг от друга. В новом или бывшем в употреблении бытовом светильнике эти провода уже должны быть оголены, но если они кажутся слишком короткими для работы или изношенными, вы можете отрезать потрепанный участок и снять покрытие со свежего провода, чтобы выявить непрозрачные и простые в использовании. провод.

Поскольку провода, показанные на этом изображении, были немного изношены, я решил упростить следующие шаги, отрезав и сняв покрытие с новой секции, прежде чем продолжить

Приобретите новую вилку

Теперь возьмите новую вилку с 2 или 3 контактами затыкать.(На моих изображениях показано подключение двухконтактной вилки, однако процесс установки трехконтактной заземленной вилки практически идентичен.)

Видите желтую часть? Мы удалим его, чтобы освободить место для проводов (к сведению: на вашем он может быть другого цвета)

Подготовка и открытие сменной вилки

Теперь плотно вставьте отвертку через основание сменной части вилки, как показано. Желтая часть (с отметкой «удалить») выскочит, открывая доступ к контактам вилки.

Удалите штыри и ослабьте винты

После удаления желтой центральной части штырьки либо выскочат, либо выйдут при легком рывке.

Вы заметите, что на каждом штыре есть крошечный винт, скрытый желтым стержнем. Этот винт прикрепит провода люстры к штырям, чтобы проводить электрический ток.

Ослабьте, но не снимайте эти винты.

Наденьте штекер на шнур светильника.

Протяните провода светильника вверх через основание штекера и выведите его спереди. Затем протолкните корпус вилки по проводу в сторону. Затем прикрепите один провод к винту одного штыря, как показано.Намотайте провод через выемку в штекере и плотно оберните вокруг стержня винта. Затяните винт, чтобы надежно удерживать провод.

(Я несколько десятков раз повторял этот процесс на недорогих люстрах, которые я перевернул в своей будке на блошином рынке, мне удалось забыть этот шаг несколько раз, и мне пришлось его повторить, так что не проявляйте излишнего энтузиазма и не прыгайте после навинчивания заглушки, прямо к соединительным проводам)

Присоедините каждый провод к 1 штырю

Повторите предыдущий шаг с другим штырем и неиспользованным проводом.Убедитесь, что ваш провод НЕ задел за конец штыря (см. Изображение).

Повторно соберите вилку с новыми проводами

Затем (и эта деталь может быть немного сложной) вставьте штыри обратно в корпус вилки так, чтобы головка винтов была обращена наружу на .

Плотно вставьте выступы с каждой стороны, как показано.

Можно использовать плоскогубцы, чтобы захватить зубец и плотно вставить его на место.

Замените центральную часть заглушки.

Теперь замените центральную желтую часть (полностью вдавив ее на дюймов, пока черная и желтая лицевые стороны не станут на одном уровне).

Если средняя часть вставляется не до конца, извлеките ее и еще раз проверьте, чтобы штыри, винты и провода полностью вошли в боковые стороны.

Enjoy

После того, как вилка будет полностью собрана и вставлена ​​обратно без выпуклостей, несоответствующих деталей или оголенных проводов, ваш новый стильный светильник с вилкой готов к использованию в качестве лампы, приспособления с гирляндой или в качестве переносного светильника!

Так легко превратить фиксированный светильник в лампу, которую можно использовать в любом (сухом и безопасном) месте, куда может дотянуться удлинитель! Вы даже можете использовать беспроводной настенный выключатель, чтобы включать и выключать подключенную лампу в дверном проеме или тумбочке.(Фактически, именно так я освещаю свою гостиную — см. Мою статью о том, как я добавил люстру с настенным переключателем в свою квартиру в Сиэтле!)

ВНИМАНИЕ! Электричество очень опасно! Если в какой-либо момент эти инструкции покажутся неясными или неадекватно отражают особенности вашего осветительного прибора , остановитесь и проконсультируйтесь с электриком или лицензированным подрядчиком.

Если вы боролись с освещением в старом доме, где не было проводки для электрического ящика на потолке жилых комнат, обязательно ознакомьтесь с моей статьей о том, как я использовал этот метод, чтобы повесить люстру на потолке в гостиной. — создание яркого и красивого верхнего освещения даже в старом доме без проводки, кроме электрических розеток на уровне пола.

см. Также:

ЗАПРОС: Hawk-Hill.com поддерживается читателем. Если это руководство сэкономило вам время или деньги на вашем проекте, подумайте о том, чтобы сказать спасибо, купив автору кофе.

Сообщение навигации

Трехпозиционные переключатели (США / Канада) — Инженерное мышление

Цепи трехходового выключателя света. В этой статье мы рассмотрим трехпозиционные переключатели для цепей освещения в Северной Америке.Мы рассмотрим три различных варианта размещения в зависимости от того, хотите ли вы, чтобы осветительная арматура располагалась в начале, в середине или в конце цепи.

Прокрутите вниз, чтобы просмотреть учебное пособие по трехпозиционным переключателям на YouTube.

Я приложил удобное руководство по подключению цепей трехпозиционного переключателя в формате PDF, которое включает подробные иллюстрации каждой цепи, пошаговые инструкции и список деталей. Храните его на своем ПК или телефоне и получайте к ним доступ в любом месте в любое время. Чтобы увидеть это, нажмите здесь.

Предупреждение

В этой статье мы рассмотрим теорию, но помните, что электричество опасно и может быть фатальным. Перед выполнением любых электромонтажных работ вы должны быть квалифицированными и компетентными.Никогда не работайте с горячими / находящимися под напряжением электрическими цепями.

Как работают трехпозиционные переключатели?

Если мы посмотрим на трехпозиционный переключатель, у нас есть 4 винтовых зажима. Один для земли, один — для нашего общего терминала, а два других — для терминалов путешественников.

Внутри переключателя есть дорожка, по которой может течь электричество, она соединена с ручкой переключателя. Когда мы поворачиваем ручку переключателя, трек будет переключаться между двумя терминалами путешественника. Это изменит путь электричества, и именно так мы будем управлять светом.

Схема 1

Первая цепь, которую мы рассмотрим, — это свет фитинг является последним в цепи.

Смотрите видео на YouTube для анимации работающей схемы

От входящего источника питания мы берем черный горячий провод и подключаем его к общей клемме переключателя 1. Затем мы пропускаем черный путевой провод от левой путевой клеммы переключателя 1 к левой путевой клемме переключателя 2. Затем пропускаем черный горячий провод от общей клеммы переключателя 2 в потолочную коробку и в осветительную арматуру.Затем возьмем красный путевой провод и проведем его от правой путевой клеммы переключателя 1 к правой путевой клемме переключателя 2.

Теперь, что касается входящей нейтрали, мы вводим ее в соединитель провода, который будет находиться в распределительной коробке для переключателя 1. Затем мы подключаемся от этого соединителя провода и подводим белый провод к соединителю провода в распределительной коробке 2. Затем мы запускаем последний белый провод от клеммы переключателя 2 через потолочную коробку и до осветительной арматуры, замыкающей цепь.

Для обеспечения некоторой безопасности мы протягиваем провод заземления от входящего источника питания и подключаем его к разъему проводов в распределительной коробке 1. Затем мы пропускаем провод заземления от клеммы заземления переключателя 1 и подключаем его к разъему заземляющего провода. Мы подключаем следующий провод заземления между соединителем провода распределительной коробки 1 и соединителем провода в распределительной коробке 2. Затем мы протягиваем провод заземления от распределительной коробки 2 к соединителю провода заземления. Наконец, поскольку потолочная коробка металлическая, мы проведем заземляющий провод от винта заземления в коробке и подключим его к разъему заземляющего провода в распределительной коробке 2.

У нас есть 2-х жильный кабель на входящий блок питания. Трехжильный кабель между двумя переключателями и еще один двухжильный кабель от переключателя 2 до осветительной арматуры.

Если мы запитаем эту цепь, электричество попадет на горячий провод и пройдет через переключатель 1 и по черному путевому проводу к переключателю 2, но переключатель 2 находится в верхнем положении, поэтому цепь разомкнута и свет не горит.

Когда мы затем щелкаем выключателем 2, треки меняют направление и электричество теперь может течь через выключатель 2, через свет и обратно по нейтральный провод.

Если бы мы щелкнули выключателем 1, электричество теперь могло бы течь. через переключатель 1 и в красный путевой провод, но он останавливается на переключателе 2, когда треки отключены. Но щелчком переключателя 2 мы снова завершаем схема.

Схема 2

Следующая схема, которую мы рассмотрим, — это место, где находится осветительная арматура. между двумя переключателями.

См. Видео на YouTube для анимации рабочего контура

От входящего источника питания подключим горячий черный провод к общей клемме переключателя 1.Затем мы протягиваем черный путевой провод от левой путевой клеммы первого переключателя к разъему проводов в потолочной коробке. Затем протягиваем еще один черный провод от разъема проводов и подключаем его к левому разъему переключателя 2.

Затем мы запускаем красный путевой провод от правого бегунка. клемму переключателя 1 и подключите к разъему проводов в потолочной коробке. потом протяните еще один красный провод от разъема провода и подключите его справа Терминал путешественника переключателя 2.

Теперь мы выводим нейтральный провод из входящего источника питания и подключаем его к разъему проводов в распределительной коробке 1. Затем мы пропускаем еще один нейтральный провод и пропускаем его от разъема проводов через потолочную коробку и подключаем его к осветительной арматуре. Затем мы протягиваем третий белый провод от другого вывода осветительной арматуры и подводим его к общему выводу переключателя 2. Мы должны пометить оба конца черной лентой для электрики, чтобы предупредить, что он периодически нагревается.

Теперь, чтобы сделать цепь безопасной, мы выводим нейтраль на соединитель проводов.Затем подключаем клемму заземления переключателя 1 к проводу. разъем. Затем мы запускаем еще одно заземление от разъема провода и подводим его к соединитель проводов в потолочной коробке.

Поскольку потолочная коробка металлическая, ее необходимо подключить к заземлите также с помощью винта заземления. Затем, наконец, мы хотим заземлить выключатель 2, чтобы мы проводим заземляющий провод от клеммы заземления и подводим его к земле соединитель провода в коробке потолка.

У нас есть 2-жильный кабель на входе питания в распределительную коробку 1, затем между обоими переключателями 1 и 2 и осветительной арматурой у нас есть 3-х проводные кабели.

Если мы включим эту цепь, мы увидим, что электричество может течь через горячее, через переключатель 1, через потолочную коробку и к клемме переключателя 2, но цепь разомкнута в переключателе 2, поэтому свет не горит.

Когда мы щелкаем выключателем 2, электричество теперь может течь через выключатель, через свет и обратно через нейтральный провод.

Если щелкнуть выключателем 1. Электричество снова сможет производить он должен переключить 2 через красный путешественник, но не может пройти через переключатель 2.

Но если мы щелкнем выключателем 2, мы замкнем цепь и свет включится.

Схема 3

Последняя схема, которую мы рассмотрим, — это когда осветительная арматура перед двумя swtiches

См. Видео на YouTube для анимации рабочего контура

Итак, для этой схемы мы сначала подведем горячий черный провод входящего питания к потолочной коробке и подключим его к разъему для проводов. Затем мы протягиваем белый провод от этого проводного разъема и подключаем его к проводному разъему в распределительной коробке 1. Мы должны пометить его концы черной изолентой, чтобы предупредить, что он периодически находится под напряжением.

Затем мы запускаем еще один белый провод от этого разъема и подключите к общей клемме переключателя 2, снова пометив концы черным Лента.

Теперь мы пропустим красный бегущий провод от правого бегунка переключателя 2 и соединим его с правым бегущим контактом переключателя 1. Затем мы проведем черный бегунок между левым бегущим контактом двух переключателей.

От переключателя 1 мы подключим черный провод от общей клеммы и подключим его к клемме осветительной арматуры.Теперь, чтобы завершить схему, мы подключим нашу входящую нейтраль и подключим ее к другому выводу осветительной арматуры.

Чтобы сделать схему безопасной, мы выводим входящий провод заземления и подключаем его к разъему проводов в потолочной коробке. Поскольку потолочная коробка металлическая, нам необходимо заземлить ее с помощью винта заземления. Затем мы подключаем еще одно заземление между этим соединителем провода и другим в распределительной коробке 1. Оттуда мы подключим клемму заземления переключателя к соединителю провода. И, наконец, мы протягиваем заземляющий провод от клеммы заземления переключателя 2 к разъему заземляющего провода.

У нас есть двухжильный кабель для подачи питания в потолочную коробку. Двухжильный кабель к первому переключателю и трехжильный кабель между двумя переключателями.

Когда мы запитываем цепь, электричество проходит через горячий провод и в белый провод, чтобы переключить 2. Затем он проходит вдоль красный путешественник, но останавливается на выключателе 1. Если мы щелкнем выключателем 2, электричество теперь может течь через выключатель 2, затем через осветительную арматуру и обратно через нейтраль.

Когда мы щелкаем выключателем 1, электричество не проходит выключатель, чтобы свет выключился.Если мы щелкнем выключателем 2, цепь снова будет завершите, чтобы свет включился.

---

Схема подключения двухпозиционного переключателя

Вот решение для двусторонней коммутации, опубликованное для одного из наших пользователей, который подключил питание к одной из распределительных коробок и не имел радиальной цепи для подбора нейтрали на патроне лампы.

Двухстороннее переключение с подачей питания на коммутатор

---

Теги: Схема подключения двухпозиционного переключателя, двухпозиционный переключатель, двухстороннее переключение

---

Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать.Если вы выполняете новую установку или замену двухпозиционной системы переключателей, используйте трехпроводной метод управления.

Вы, скорее всего, встретите эту двухстороннюю схему освещения в промышленных / коммерческих условиях, где установка выполняется на основе кабелепровода / кабелепровода и используются одножильные проводники.

Рис. 1: Схема двухстороннего переключения света с использованием двухпроводного управления

Оборотная сторона двухпроводной системы управления

Этот подход часто называют «методом экономии кабеля», потому что он требует только двухпроводного управления.Это нормально, если выполняется правильно, но вот на что вам нужно обратить внимание: если это используется на лестничной клетке, где у вас есть переключатель наверху и переключатель внизу, существует опасность того, что нейтраль и напряжение будут поступать из разных цепей освещения. См. Fi2 2.

Рис. 2: Двухстороннее переключение с 2-проводным управлением (НЕ ДЕЛАЙТЕ ЭТО)

Первая причина, по которой это BAD , — это соображения безопасности; скажем, мы работаем над освещением наверху, поэтому мы отключаем цепь освещения наверху, думая, что мы в безопасности.. НЕПРАВИЛЬНО . Живое напряжение принимается внизу, и все еще есть токоведущие проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то живое питание также будет распространяться до лампы (вы жареный ребенок !!).

Если вы видите, что этот метод используется у вас дома ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ . Если вы не уверены, что ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ.

Примечание: если бы этот метод использовался в длинном коридоре, где оба переключателя находились внизу и, предположительно, нейтраль не была заимствована из другой цепи (НЕ ПРИЗЫВАЙТЕ ЭТО), то этой проблемы безопасности не существовало бы.Но читайте дальше ..

Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются должным образом. Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:

Индукционные петли и радиопомехи

Как вы, наверное, знаете, любой проводник с током излучает электромагнитное поле. Преимущество сдвоенных и заземляющих кабелей заключается в том, что токопроводящие и обратные провода всегда находятся в непосредственной близости (в одном и том же кабеле), поэтому возникает эффект компенсации.

Теперь снова рассмотрим Рис. 2, ток питания покидает потребительский блок (плату предохранителей) и проходит по дому к выключателю на нижнем этаже, затем он проходит вверх по лестнице ко второму выключателю через свет. Путь к нейтрали вполне может пройти вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. BINGO, мы только что превратили наш дом в массивную индукционную петлю , идеально сконструированную, чтобы мешать разного рода вещам:

• Слуховые аппараты с индукционной петлей
• Радиоприемники
• Мой милый Стратт (это электрогитара, если вы не музыкант)
• Компьютерные сети

Я думал, что закончил, но пока мы говорим о том, почему этот метод не очень хорош:

Ошибочное срабатывание устройств безопасности / защиты цепей

Практика «заимствования» нейтрали у цепи, которая не питала звук, вполне может нанести ущерб современному потребительскому устройству, имеющему несколько УЗО или АВДТ.

Итак, подведем итог: если вы не хотите поссать в темноте, потому что ваша жена включила чайник внизу, используйте метод трехпроводного управления🙂

---

Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема подключения 2-стороннего переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, два переключатель пути

---

Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены так, что срабатывание любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, которая использует два однонаправленных двухпозиционных переключателя и трехпроводное управление, показанное старыми цветами кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа того, как это работает, но мало помогает, когда доходит до фактического подключения этого в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводной элемент управления», который соединяет два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления в задней части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двухстороннее переключение с использованием 3-проводного управления (показано старым цветом кабеля)

ПРИМЕЧАНИЕ. Синий и желтый провода в кабеле «D» и черный провод в кабеле «C» являются коммутируемыми сроками службы и, следовательно, должны быть помечены красной оболочкой на каждом конце, как показано.

Выключатель сброса от распределительной коробки

Есть вероятность, что если в вашем доме используется проводка этих старых цветов, падение переключателя может происходить из-за кольцевой радиальной цепи освещения, выполненной с помощью распределительных коробок, а не потолочных розеток, как показано на рис. 2.Проводка переключателя такая же, но провод переключателя (кабель C) ведет к другой настройке.

Рис. 3: трехстороннее переключение, подключенное к схеме радиального освещения с выходом и входом, выполненное с помощью распределительных коробок

---

Теги: Схема 2-стороннего освещения, 2-ходовой переключатель, Схема подключения 2-стороннего переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, два переключатель пути

---

Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены так, что срабатывание любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, которая использует два однонаправленных двусторонних переключателя и трехпроводное управление, показанное в новых гармонизированных цветах кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа работы двухпозиционного переключателя, но она мало помогает, когда нужно на самом деле подключить это в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводной элемент управления», который соединяет два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления в задней части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двустороннее переключение света (3-проводная система, новые гармонизированные цвета кабелей)

ПРИМЕЧАНИЕ. Серый провод в кабеле «D» — это коммутируемый ток, а синий провод в кабеле «C» и черный провод в кабеле «D» — долговечные, поэтому на каждом конце должны быть нанесены коричневые оболочки, как показано.

---

Теги: 2-сторонняя схема освещения, 2-ходовой переключатель, Схема подключения 2-стороннего переключателя, электрическая проводка, как подключить свет, как подключить двухсторонний переключатель, Схема подключения света, схема освещения, схема подключения освещения, двусторонний выключатель

---

В доме есть электрики? Путаница с 4-проводным и 3-проводным переключателем света

Это не тот же (не разнорабочий), который у вас был, установить умягчитель воды? LOL
Скажите парню, чтобы он прочитал схему подключения!

Привет, Ларри, это сын Тима, что касается электрической схемы. Я электрик, и эта цена за то, что вы указали, является правильной.. Звучит безумно, но средняя цена за час для электрика или за установленное устройство может быть где-то выше 100 долларов в нашем районе … Это может быть довольно подробно, но я буду держать его как можно короче .. Новое устройство, которое вы При установке необходимо, чтобы все 4 провода были подключены для правильной работы .. то, что вам нужно на вашем коммутаторе, — это горячий провод (идущий от панели и должен быть черным или красным проводом в однофазном доме, он может быть синим, если у вас 3 фаза), Переключите ногу (идет на свет и может быть любого цвета, но обычно оранжевого, розового, пурпурного..etc), нейтраль (должен быть белым, но не обязательно) и провод заземления (должен быть зеленым). Я имею в виду то, как мы делаем это в профсоюзе и с помощью кода из-за безопасности для потребителя и следующего специалиста, которому, возможно, придется его обслуживать. Что вам нужно сделать в соответствии со схемой переключателя, так это взять постоянный горячий провод и подключить его к черному проводу. Ножка переключателя (провод, идущий к свету) соедините его с красным на переключателе. Вот где это может быть сложно .
