Светодиодные драйверы для LED ламп и светодиодов Виды и типы
Сегодня я кратенько рассмотрю вопрос о том, какие драйверы устанавливают в LED лампы. Виды, типы, их характеристики. Сразу отмечу, что все драйверы светодиодных ламп можно разделить на два вида: электронные и на конденсаторах. О некоторых достоинствах и недостатках мы и поговорим сегодня. А по большому счету буду раскрывать более детально этот вопрос не много позднее и добавлять в данную статью. Таким образом, предполагаю, что «светодиодные драйверы для ламп» станет достаточно объемной. Тем более материала накопилось много.
Производят драйверы, рассчитанные на один или группу светодиодов. Рассчитанных на определенный ток.
Электронные драйверы для LED ламп

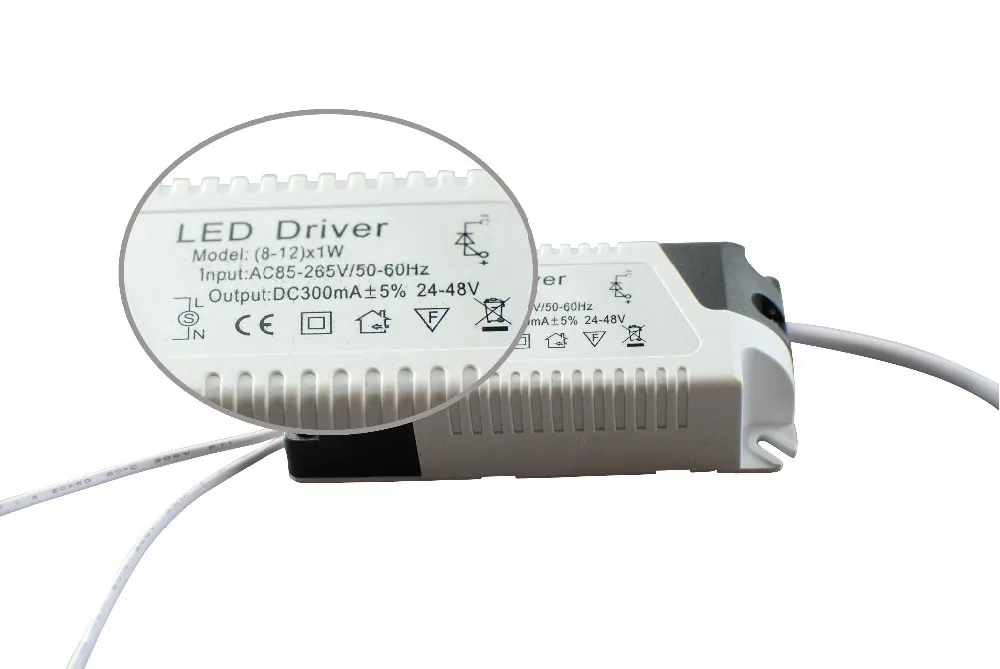

Драйвер для светодиодной лампы
Вообще, по хорошему, любой электронный драйвер должен иметь ключевой транзистор, дабы разгрузить микросхему управления драйвером. Чтобы исключить или по максимуму сгладить пульсацию на выходе должен стоять конденсатор. Стоимость драйверов такого типа не маленькая, в отличии от балластных, но зато они стабилизируют токи до 750 мА и выше, чего обычным «бесхребетным» не под силу. Можно. Но лучше больше 200 мА не использовать… Опять же опыт эксплуатации.
Пульсация – не один недостаток драйверов. Другим можно считать высокочастотные помехи. В случае, если ваша розетка связана с лампой ( разводка квартиры ), то не избежать проблем с приемом цифровым телевидением, IP и т.п. Естественно, будет проблематично поймать радио. Задался сейчас вопросом: “А Wi-Fi будет страдать?»… Надо поставить опыты…
В хороших драйверах для сглаживания пульсаций стоит установить электролиты, а для снижения ВЧ помех пойдет керамика. В идеале, когда в драйвере присутствует и тот и другой кондер. Но такое сочетание большая редкость. Особенно в китайских лампах. Есть некоторые «индивидуумы», но их очень мало. Когда-нибудь я поговорю о них.
Ну и еще одна общая информация. Для тех, кто любит «очумелые ручки». Вы всегда можете изменить выходной ток своего электронного драйвера, «балуясь» номиналом резисторов. Хотя, нужно ли? Уже выпускается огромное количество драйверов и подобрать нужный – не проблема. И не обязательно приобретать дорогущий. Китайцы давно научились штамповать вполне приличную электронику.
Перейдем к не менее распространенным так называемым драйверам – на конденсаторах. Я их всегда называю «так называемые». Почему? Это будет понятно из выводов в конце статьи.
Светодиодные драйверы для ламп на основе конденсаторов
Обратимся к любой стандартной схеме светодиодной лампы, использующей такие «драйверы»
Схема общая и в ряде случаев ее постоянно модифицируют. Особенно любят китайские производители выкидывать оттуда что-нибудь.
Часто в дешевых лампах мы можем «наблюдать» пульсацию в 100 процентов. В этом случае можно даже не заглядывать внутрь лампы, чтобы утверждать об отсутствии одного из конденсаторов. А именно второго. Т.к. первый необходим для регулировки выходного тока. Его – то уж точно никуда не денут))).
Для тех, кто желает самостоятельно собирать такие драйвера, есть формулы, которые можно найти в сети. И по ним рассчитать номинал конденсатора.
Это можно отнести к большому плюсу такого вида драйвера. Ведь мощность лампы можно подогнать простым подбором конденсатора. Минусом стоит отметить отсутствие электробезопасности. Прикасаться к включенной лампе руками запрещено. Электротравма обеспечена.
Еще одним плюсом можно отметить 100 процентный КПД, ведь потери будут только на самих LEDs и сопротивлениях.
Огромный минус – пульсация. Она берется в результате выпрямления сетевого напряжения и составляет порядка 100 Гц. Согласно ГОСТ и САНпИН пульсация допустима от 10-20 процентов и то, в зависимости от того, в каком помещении установлен источник света. Уменьшить пульсацию можно подбором номинала конденсатора №2. Но все-равно Вы не получите полного отсутствия, а только не много сгладите всплески.
Это второй и главный минус такого типа драйверов. Как говорится: то что дешево – не всегда полезно. А пульсация очень вредна для здорового организма. Да и для не здорового))).
Сравнение электронных и балластных драйверов для светодиодных ламп
Из всего выше сказанного ( возможно путанно ) можно сделать сравнительную характеристику между двумя типами драйверов для светодиодных ламп:
Драйверы | Балластные на конденсаторах | Электронные |
Вероятность электротравмы | Высокая. За счет отсутствия гальванической развязки с сетью. Запрещено прикосновение к элементам руками при включенной лампе | Низкая |
Высокие токи | Не возможно получить высокие токи для свечения диодов, в результате того, что необходимы конденсаторы большого размера. Конструктивно и лампа будет больших размеров. Кроме того, увеличенные конденсаторы влекут увеличение пусковых токов, что приводит к быстрому выходу из строя выключателей | Возможно получить без особых проблем |
Пульсация | Большая. Порядка 100 Гц. Практически невозможно избавиться из-за необходимости внедрения конденсаторов большой емкости на выходе, фильтрующих пульсацию | Легко регулируется либо отсутствует |
Схема | Схема очень простая. Легко собирается на коленке и не требует больших познаний в радиоэлеткронике | Схема сложная. С большим количеством электронных компонентов |
Выходное напряжение | Легко регулируется | Выходной диапазон напряжения узкий |
Стоимость | Низкая | Высокая |
Регулировка тока | Путем изменения емкости входного конденсатора | Более сложная. Как правило только при помощи резисторов. И то не всегда. Все зависит от сложности собранной схемы |
Какие светодиодные драйверы для ламп лучше, а какие хуже – решать Вам. У обоих есть как сильные так и слабые стороны. И те и другие можно использовать. Только в разных помещениях. Но для себя я ввел градацию простую. Никогда не считаю качественными лампами те, которые собраны на балластах из конденсаторов по причине пульсации. Я сторонник здорового образа жизни))) и поэтому определяю такие источники света сразу в мусор.
Видео материал на тему светодиодных драйверов для ламп
Ну и на последок, как уже повелось, предлагаю интересное видео о светодиодных драйверах. Вернее об одном, самом простом, который можно собрать на коленке самостоятельно.
Светодиодные драйверы Xitanium для излучающих вниз и точечных светильников | 8147927
Закрыть фильтры Показать фильтры
Другие фильтры
Показывать меньше фильтров
Sort by:
{{#if imageUrl}} {{#if productUrl}} {{else}} {{/if}} {{/if}}
{{#if productUrl}} {{dtn}} {{else}} {{dtn}} {{/if}}
{{#if countrySpecificOrderCode}} {{countrySpecificOrderCode}} {{else}} N/A {{/if}}
{{orderCode}}
{{#if productTitle}}
{{productTitle}}
{{/if}}
{{#each columnValues}} {{#if this.
{{this.filterKeyCode}}: {{#if this.multiValue}} {{#each filterKeyValue}} {{this}} {{/each}} {{else}} {{this.filterKeyValue}} {{/if}}
{{/if}} {{/each}}
{{#if iesUrl}}
IES
{{else}}
N/A
{{/if}} {{#if pssUrl}}
Загрузить буклет
N/A
{{/if}} {{#if phrUrl}}
b2b-li. d75productcard.phr
{{/if}}
Где купить
Основы светодиодных драйверов и правильный выбор
Драйверы, информативные
- Сообщение от Джастин Джеральд Сан Мигель
12 Май
Что такое драйверы светодиодов?
Что такое драйвер светодиодов?
Драйвер светодиода представляет собой электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов . Это важная часть схемы светодиодов, и работа без нее приведет к сбою системы.
Использование одного очень важно для предотвращения повреждения ваших светодиодов, поскольку прямое напряжение (Vf) мощного светодиода изменяется в зависимости от температуры.
Прямое напряжение — это величина напряжения, необходимая для протекания тока через диод. По мере повышения температуры прямое напряжение светодиода уменьшается, в результате чего светодиод потребляет больше тока.
Светодиод будет продолжать нагреваться и потреблять больше тока, пока не перегорит сам себя, что также известно как тепловой разгон.
Драйвер светодиодов представляет собой автономный источник питания с выходами, соответствующими электрическим характеристикам светодиодов. Это помогает избежать теплового разгона, поскольку драйвер светодиода с постоянным током компенсирует изменения прямого напряжения, подавая на светодиод постоянный ток.
Драйверы светодиодов постоянного тока
Драйверы светодиодов постоянного тока рассчитаны на определенный диапазон выходных напряжений и фиксированный выходной ток (мА).
9Для светодиодов 0002, предназначенных для работы с драйвером постоянного тока, требуется определенный источник тока, обычно указанный в миллиамперах (мА) или амперах (А). Эти драйверы изменяют напряжение в электронной цепи, что позволяет току оставаться постоянным во всей светодиодной системе.Драйвер светодиодов с регулируемой яркостью постоянного тока серии DA мощностью 15 Вт от LTF является хорошим примером, показанным справа.
Более высокий номинальный ток делает светодиод ярче, но если его не регулировать, светодиод будет потреблять больше тока, чем он рассчитан.
Термический разгон относится к току, превышающему максимальный ток возбуждения светодиодов, что приводит к значительному сокращению срока службы светодиодов и преждевременному перегоранию из-за повышения температуры.
Драйвер постоянного тока — лучший способ управления мощными светодиодами, поскольку он поддерживает постоянную яркость для всех светодиодов в серии.
Преимущества использования драйвера постоянного тока для светодиодов
При создании собственного светильника или работе с мощными светодиодами в ваших интересах использовать драйверы постоянного тока, потому что:
а. Они не превышают максимальный ток, указанный для светодиодов, что позволяет избежать перегорания/теплового разгона.
б. Дизайнерам проще управлять приложениями, и они помогают создать свет с более постоянной яркостью.
Драйверы постоянного напряжения для светодиодов
Драйверы постоянного напряжения рассчитаны на одно выходное напряжение постоянного тока (DC).
Наиболее распространенные драйверы постоянного напряжения (или блоки питания) имеют напряжение 12 В или 24 В постоянного тока. Светодиодный светильник, рассчитанный на постоянное напряжение, обычно указывает величину входного напряжения, необходимую для правильной работы.
Источник постоянного напряжения получает стандартное линейное напряжение (120–277 В переменного тока). Это тип питания, который обычно выводится из настенных розеток по всему дому.
Драйверы постоянного напряжения переключают это напряжение переменного тока (VAC) на низкое напряжение постоянного тока (VDC). Драйвер всегда будет поддерживать постоянное напряжение, независимо от того, какая токовая нагрузка на него возложена.
Примером источника питания постоянного напряжения является линейный драйвер постоянного напряжения серии DS мощностью 96 Вт от LTF.
Преимущества использования драйвера для светодиодов с постоянным напряжением
Драйвер для светодиодов с постоянным напряжением используется только при использовании светодиодов или массивов, рассчитанных на определенное напряжение. Это полезно как:
а. Постоянное напряжение — гораздо более знакомая технология для инженеров-конструкторов и монтажников.
б. Стоимость этих систем может быть ниже, особенно в крупномасштабных приложениях.
На что обратить внимание при выборе драйвера для светодиодов?
A. Тип и номер
Определите тип и количество светодиодов, которые вы будете использовать в своей установке, и их расположение.
Если ваши светильники соединены последовательно, например, с наземными или напольными светильниками, вам потребуется светодиодный драйвер постоянного тока.
Если они будут подключены параллельно, например, со светодиодной лентой или светодиодной лентой, вам потребуется драйвер светодиода постоянного напряжения.
B. Номинал в миллиамперах
Вам необходимо убедиться, что номинал в миллиамперах на ваших светильниках соответствует номиналу в миллиамперах вашего светодиодного драйвера.
Электрический ток измеряется в амперах и миллиамперах. Несмотря на то, что для светодиодных ламп существует несколько различных номиналов в миллиамперах, наиболее распространенными являются 350 мА и 700 мА.
C. Номинальная мощность
Убедитесь, что номинальная мощность вашего светодиодного драйвера больше или равна общей мощности всех источников света, подключенных к этому драйверу.
Например, если к драйверу подключено пять 3-ваттных фонарей заземления, драйвер должен иметь номинальную мощность не менее 15 Вт.
При использовании светодиодной ленты необходимо умножить номинальную мощность на метр ленты на длину ленты.
Например, если лента рассчитана на 15 Вт на метр, а общая длина ленты составляет 3 метра, ваш светодиодный драйвер должен иметь мощность не менее 45 Вт.
D. Выходное напряжение
Убедитесь, что выходное напряжение драйвера светодиодов совместимо с входным напряжением ваших светодиодных фонарей.
Некоторые драйверы светодиодов постоянного тока имеют широкий диапазон выходного напряжения, например от 6 до 24 вольт, что делает их более универсальными и совместимыми с рядом различных светодиодных ламп.
Драйверы светодиодов постоянного тока, однако, могут выдавать очень специфическое напряжение, которое может не работать с вашими светодиодными лампами. Повреждение может быть вызвано использованием неправильного напряжения, поэтому важно тщательно проверить это.
Важные факторы при покупке драйвера светодиодов
#1 Выходное напряжение
Всегда учитывайте напряжение, требуемое вашим источником света. Если для работы им требуется 12 вольт, используйте драйвер на 12 вольт.
При использовании драйвера светодиодов постоянного тока учитывайте выходной ток светодиодов (в амперах или миллиамперах) и убедитесь, что ваш драйвер будет производить мощность в пределах указанного диапазона ваших источников света.
При использовании драйверов постоянного тока необходимо учитывать как диапазон тока, так и напряжение. При использовании драйверов постоянного напряжения необходимо учитывать только диапазон напряжения.
#2 Входное напряжение
Несмотря на то, что большинство драйверов светодиодов допускают различные входные напряжения, убедитесь, что напряжение, доступное в вашем регионе, совместимо с используемым вами драйвером.
Напряжение в большинстве бытовых сетей составляет 120 вольт, в то время как в большинстве коммерческих и промышленных предприятий напряжение составляет 277 вольт. Если вы не уверены, посоветуйтесь со своим электриком.
При работе со светодиодами постоянного тока учитывайте также их входной ток.
#3 Мощность
Рассчитайте общую мощность вашего фонаря или светильников и убедитесь, что ваш драйвер имеет максимальную мощность больше указанной.
Не используйте драйвер с источником света или источниками света, мощность которых превышает его максимальную мощность или потребляет менее 50 % от максимальной мощности.
#4 Диммирование
Драйверы светодиодов постоянного тока и постоянного напряжения могут быть изготовлены с возможностью диммирования, но возможность диммирования должна быть указана в спецификациях диммера, в противном случае можно с уверенностью предположить, что система не диммируется.
Спасибо, что дочитали до конца, и мы надеемся, что этот пост предоставил вам информацию, необходимую для понимания и выбора правильного драйвера светодиодов для вашего приложения.
Тем временем вы можете узнать больше и просмотреть наш широкий ассортимент драйверов для светодиодов.
Полное руководство по драйверам светодиодов
Как подключить драйвер светодиодов к источнику питанияХотя подключение драйвера светодиодов к сети несложно, мы рекомендуем, чтобы его проверил квалифицированный электрик, чтобы убедиться, что соединения выполнены. безопасно.
Процесс подключения светодиодного драйвера к источнику питания состоит из подключения нулевого и линейного проводов к PRI (первичной) стороне драйвера, присоединение первого к клемме N, а второго к клемме L. Положительный и отрицательный провода должны быть затем отсоединены от светодиодного освещения и подключены к соответствующим клеммам на стороне SEC (вторичной) драйвера.
Подключение драйверов и трансформаторов светодиодовЧасто драйверы и трансформаторы светодиодов не имеют клемм, поэтому пользователи должны напрямую подключать вилку к концу кабеля. Обратите внимание, что электромонтаж должен выполняться только обученным и квалифицированным персоналом.
- Убедитесь, что светодиоды на месте, и выключите питание
- Откройте драйвер или трансформатор с помощью отвертки
- Подсоедините штекер, используя подходящие кабели и гайки (винты для кабелей с цветовой маркировкой). Черный положительный кабель от передачи должен быть подключен к питанию 120 В переменного тока в розетке, зеленый кабель к проводу заземления, а белый отрицательный провод к нейтральному соединению.
- Прикрепите клеммные соединители к кабелю для надежной фиксации
- При необходимости заделайте положительный и отрицательный провода, которые подключаются к интегральной схеме драйвера или трансформатора
- Закройте устройство и проверьте его в хорошо проветриваемом помещении
Существует три стандартных способа проверки правильности работы драйвера светодиодов:
- Подключение его к светодиодам и наблюдение за результатами
- Использование электронного оборудования для испытаний под нагрузкой – проба, например, режимов постоянного сопротивления (CR) или постоянного напряжения (CV)
- Применение нагрузочного резистора (устройства, препятствующего току) для оценки источника питания
Еще раз, если вы сомневаетесь, не пытайтесь протестировать компонент, а вместо этого обратитесь к квалифицированному инженеру.
Сколько светодиодов на драйвер?Общее количество отдельных светодиодов менее важно, чем общая потребляемая ими мощность.
Для правильной работы и разумного срока службы светодиодам требуется соответствующая мощность. Слишком много заставит их сгореть, а слишком мало вообще не даст им работать. Но компоненты драйвера также могут подвергаться нагрузке из-за энергоемких светодиодов.
Поэтому в идеале драйверы не следует подключать к светодиодам, которые потребляют более 80% максимальной мощности драйвера. Например, драйвер с максимальной мощностью 50 Вт следует подключать к светодиодам с максимальной общей мощностью 40 Вт.
В чем разница между драйвером светодиода и трансформатором?Светодиодные трансформаторы имеют более высокую выходную мощность и поэтому используются с более крупными светодиодными системами освещения, например, с более длинными полосами, которые требуют более высоких уровней мощности, чем те, которые обеспечивают светодиодные драйверы для правильной и безопасной работы.
