Крепление сифона к раковине на кухне: Установка сифона для кухни за 4 шага (с фото) — Концессии и государственно-частное партнерство в ЖКХ

Содержание

выбор и установка своими руками

Винтажная отдельно стоящая мойка в кухне с хромированным сифоном

Иногда нам приходится тратиться на то, чтобы установить сифон для раковины на кухню, притом, что сделать это бесплатно можно, практически не задумываясь ни о чем. С такой операцией справится любой, вооружившись инструкцией, либо нашими универсальными рекомендациями, которые помогут сделать это самостоятельно без вызова мастера на дом.

Содержание:

Пластиковый сифон с насосом под мойкой в кухне

Замена сифона на кухне позволит всегда содержать помещение в чистоте и уюте

Некоторые необходимые инструменты для установки сифона под раковиной

Для удобства демонтажа или установки сифона используйте разводной ключ

Назначение сифона

Казалось бы, очевидный для знающего человека и не требующий ответа вопрос, зачем устанавливать сифон под раковину на кухню многих на самом деле ставит в тупик. Часто на него можно услышать ответ – просто так надо, но для чего это необходимо, никто не отвечает.

Нужен этот предмет непросто для того, чтобы соединить раковину с канализацией, а для того, чтобы дополнительно воспрепятствовать пропусканию крупных частиц мусора из раковины в канализацию, и неприятного запаха обратно из нее.

Разновидности сифонов под раковину в для кухни

Схема защиты от запаха с канализации с помощью сифона

Виды сифонов и их конструкция

Сейчас большинство подобных конструкций изготавливается из недорогого и достаточно долговечного материала – пластика. При этом его использованием не брезгуют ни китайские, ни европейские производители, ни даже отечественные. Ранее же, как и большинство сантехнических изделий их изготавливали из металла, который в ряде случаев не выносит длительной эксплуатации и портится с течением времени.

Пластиковый сифон с гофрированной трубкой

Устройство сифона для раковины на кухне обычно отличается у разных производителей, но принцип работы всегда одинаков. В конструкцию арматуры могут входить несколько элементов:

Разборный сифон;
Несколько фитингов для подключения к системе канализации;
Прокладки и уплотнители для фитингов;
Гофрированные или гладкие трубки;
Направляющая воронка;
Сетки и уловители;
Прокладки, уплотнители и метиз для крепления конструкции к мойке.

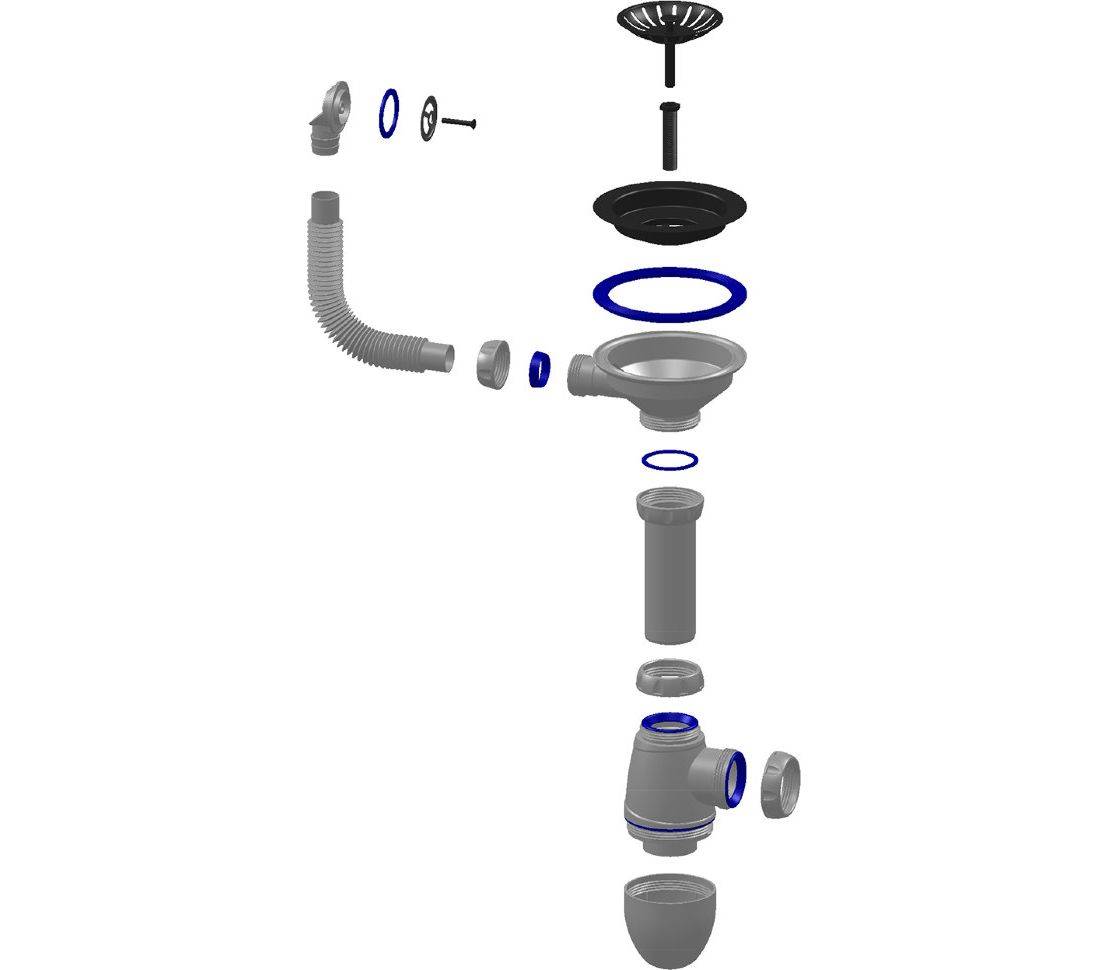

Комплектация сифона с переливом

Существенно будет отличаться от указанного списка сифон для двойной раковины на кухне. Несмотря на то, что элементы конструкции у него будут те же, их количество будет почти вдвое большим. Без инструкции, соответственно, собирать его сложнее. Но в то же время, собрав половину конструкции, можно быть уверенным в успешном выполнении поставленной задачи.

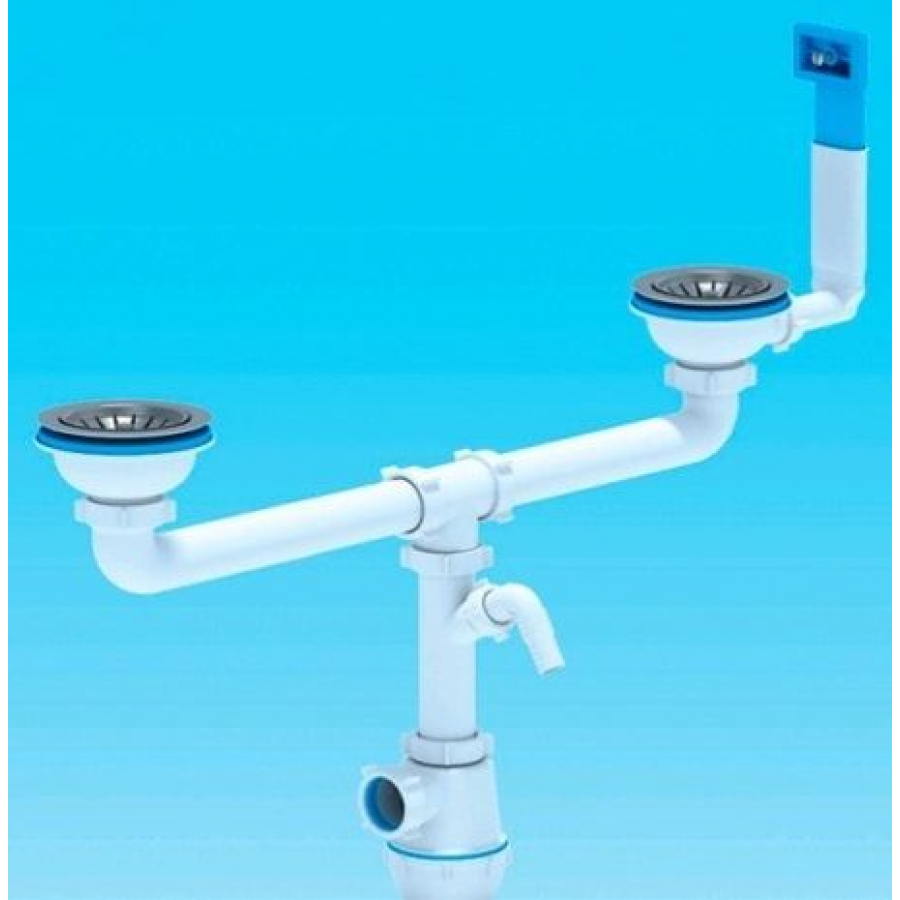

Сифон для двойной мойки

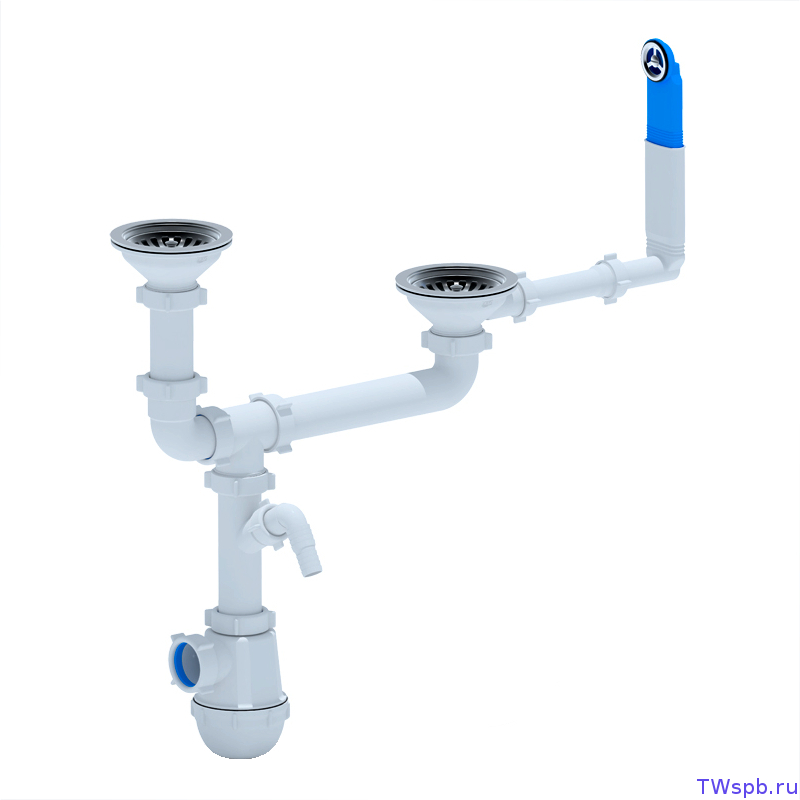

Двойная конструкция сифона для парной раковины

Стоит также отметить, что конструкция несколько усложняется, когда выбирается сифон для раковины на кухню с переливом. В нем добавляется специальная переливная трубка, обычно выполненная из гофрированного пластика, вспомогательные фитинги и крепления с прокладками. При этом прокладки устанавливаются не только на фитинг соединяющий сифон с переливом, но и между отверстием на мойке и переходником переливного шланга.

Краткая инструкция по сбору сифона с переливом

Конструкция дополнительно усложняется, если сифон достаточно дорогой и имеет автоматизированную систему задержки и слива воды в мойке.

В таком случае он может комплектоваться механической кнопкой, которая при помощи специального соединения приводит в движение пружину, связанную с конструкцией, расположенной внутри воронки. Эта конструкция подвижна и управляет сливным затвором при воздействии на кнопку. Для самой кнопки в этом случае на мойке может быть предусмотрено специальное место, обычно скрытое заглушкой.

Простой пластиковый сифон в кухне под раковиной

Подготовительные мероприятия

Перед тем, как собрать сифон для раковины на кухне, обязательно удостоверьтесь в том, что все комплектные детали на месте, а все необходимые инструменты находятся в зоне видимости. В противном случае проблемы со сборкой будут обеспечены. Но прежде чем начинать сборку сифона убедитесь, что вам не требуется демонтировать старый сифон, вышедший из строя и требующий срочной замены.

Самые необходимые элементы для сбора сифона

Если все же старый сифон установлен, демонтируйте его аккуратно, дабы не повредить имеющуюся сантехнику. Иначе придется менять не только сифон, но и мойку с краном или смесителем, в зависимости от масштаба домашней катастрофы.

Перед демонтажом установите под мойкой емкость для удаления излишков, застоявшейся воды и прочих фракций из старого сифона или раковины, если в ней что-либо осталось до начала ремонта.

Кухонная двойная раковина с металлическим сифоном

Если старый сифон крепился к раковине при помощи винта, используйте шуруповерт с соответствующей насадкой, поскольку применение отвертки соответствующего размера не всегда является эффективным, ведь в процессе эксплуатации металл, из которого изготовлен винт, может быть подвергнут ржавчине или коррозии. Именно они блокируют его внутри конструкции и не позволяют демонтировать сифон.

Совет: используйте шуруповерт с аккумулятором, чтобы избежать короткого замыкания в электросети при работе с электроинструментом.

Замена сифона — задача несложная, одна требующая определенного инструмента и понимания принципа устройства

Если насечки винта или другого крепежного метиза, удерживающего сетку, по какой-то причине стерлись, разрежьте сетку, чтобы демонтировать сифон. Этим элементом можно пожертвовать, но действовать нужно аккуратно, дабы не пораниться. Для этого можно использовать кусачки или ножницы по металлу. Так, потребуется вокруг головки винта разрезать сетку, и тогда сифон моментально отделится от мойки. Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость.

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой.

Слив жидкости в мойке будет зависеть от правильности установки сифона

Не забывайте, что сифон соединяется и с канализацией. Обычно между соединительной трубкой и входом в канализацию имеется уплотнительная резинка, обеспечивающая герметичное соединение. Он может стать причиной затрудненного извлечения трубки.

Если же мойка новая и на нее просто требуется установить сифон, то задача существенно упрощается, и можно сразу переходить к сборке новой конструкции.

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

Сборка и установка сифона

По окончании подготовки можно переходить непосредственно к монтажу сифона. Сборку можно начинать по-разному. Первый способ подразумевает предварительную сборку основы конструкции и закрепление ее на мойке. Но можно пойти и от обратного, и поэтапно собирать все элементы воедино непосредственно на мойке. Сути это не меняет, но в некоторых случаях оба варианта могут быть некомфортны для мастера сантехника, либо для вас в зависимости от того, кто привлечен к работе.

Независимо от вида гидрозатвора монтаж осуществляется по единому принципу

Многие рекомендуют предварительно собрать основную часть, а затем устанавливать ее непосредственно на мойке, мотивируя это тем, что под нею не так много места для маневрирования руками и инструментами, а свет обычно вовсе отсутствует. Поэтому мы будем собирать сифон и арматуру по частям.

Совет: чтобы понять последовательность соединения элементов используйте инструкцию. В ней часто написано не много, но есть компактная иллюстрация последовательного соединения деталей.

Установка конструкции на мойке

Сборка основной части

Сам сифон чаще всего представляет собой наибольшую деталь комплекта, состоящую из двух частей – корпуса и съемной чаши. Ее снимают для удаления засора, возникающего в процессе эксплуатации. Во время сборки, их наоборот требуется соединить. Между ними обычно устанавливается соответствующего размера комплектная прокладка. Ее размер должен соответствовать диаметру винтового крепления чаши. Именно таким образом они обычно соединяются. Чаша без применения инструментов накручивается на основу снизу.

Главная особенность хромированного сифона — это долговечность и прочность

В верхней части основы имеется сливное отверстие, куда устанавливается воронка. На нем имеется винтовая насечка, к которой будет крепиться соединяющий фитинг. Он надевается на воронку так, чтобы насечки на нем и на основе совпадали.

Краткая наглядная инструкция по монтажу сифона к прямоугольной и круглой мойке

Между фитингом и основой требуется установить прокладку, и лишь затем соединять их. Прокладка для фитинга в комплекте может быть не одна, а сразу пара. Если их 2, то одна в форме шайбы (плоское кольцо с дырой в центре) будет укладываться внутрь фитинга, а вторая конусообразная устанавливается ниже, непосредственно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки должна быть направлена в сторону основы сифона, чтобы надежно зафиксировать воронку на нужной высоте. Затем фитинг достаточно плотно закручивают, чтобы избежать протечек в дальнейшем.

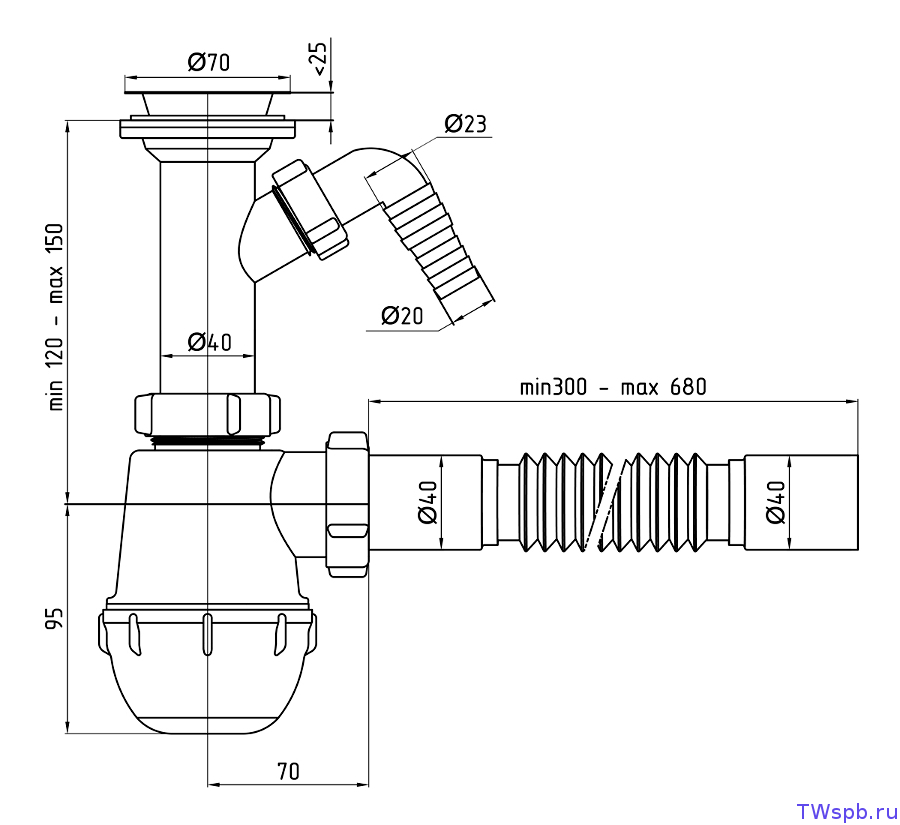

Монтажные размеры сифона для двойной раковины с возможностью подключения стиральной или посудомоечной машины

Соединение с мойкой

После того, как конус надежно закреплен на сифоне, его можно крепить на мойке. Собранную заранее конструкцию располагают под сливным отверстием в мойке. Между ними обязательно устанавливается резиновая или силиконовая прокладка необходимая для исключения протекания. Ее внешний диаметр должен совпадать с диаметром верхней части воронки. Собранную конструкцию требуется отцентрировать опять же, чтобы избежать протечек.

Металлический сифон самый дорогой из возможных вариантов

Сверху на сливное отверстие в раковине устанавливается другая пара элементов. Это сетка или решетка и соответствующая ей прокладка. Иногда она отсутствует, но это не проблема, поскольку основную функцию всегда выполняет прокладка, расположенная между мойкой и воронкой.

В центр решетки устанавливается соответствующий комплектный винт или другой метиз. При его завинчивании части конструкции соединяются, и чем прочнее будет соединение, тем ниже вероятность будущей протечки.

Сифон — одна из самых важных деталей в домашней водопроводной системе

Совет: при соединении важно не перестараться, и не перетянуть винт. Поскольку в этом случае можно повредить решетку, и ее придется тогда заменять в срочном порядке.

Бутылочный сифон закрепленный на кухонную мойку

На этом соединение сифона с раковиной может не закончиться. Дополнительные операции требуются тогда, кода модель мойки оборудована переливным отверстием, а в сифоне имеется дополнение в виде переливной трубки с адаптером.

Адаптер к мойке крепится обычно при помощи винта, а между ним и мойкой также устанавливается прокладка. Соединение трубки с адаптером и сифоном происходит при помощи таких же креплений, какие используются для соединения воронки с сифоном.

Трубный металлический сифон на большой мойке в кухне

Соединение с канализацией

Сбоку на основе имеется другое отверстие, на которое монтируется соединительная трубка для канализации. От типа трубки будет напрямую зависеть степень сложности ее соединения. Гладкие трубки чаще бывают сборными и ее части крепятся друг к другу при помощи фитингов и дополнительных прокладок. Кроме того, их производитель часто делает большими с запасом длины. Поэтому их часто приходится обрезать при помощи ножовки или болгарки, предварительно отмерив необходимую длину. Не стоит забывать, что некоторые трубки могут иметь взаимно вставную конструкцию, за счет которой расстояние между соединительными узлами может регулироваться.

Установить сифон на кухне можно своими руками, это не составит особого труда

Гофрированные трубки гораздо проще в монтаже. Их редко приходится обрезать, а регулировать их длину можно при помощи обычной сборки-растяжения трубок по принципу гармошки. Но при выборе сифона не стоит забывать, что такие трубки чаще подвергаются засорам ввиду их конструкции, в особенности при использовании на кухне.

Трубка соединяется с сифоном при помощи фитинга с прокладками по принципу, описанному выше, а ее соединение с входным отверстием канализации производят при помощи резинового переходника – прокладки. Чаще всего он вставляется внутрь отверстия, а в его внутренний диаметр устанавливают соединительную трубку.

Подключение бутылочного сифона к канализации при помощи гофрированной трубки

Совет: чтобы обеспечить легкое введение трубки в адаптер смажьте ее основание тонким слоем моющего средства.

Сифон для раковины на кухню: выводы

Как вы уже поняли, не достаточно просто сифон для раковины на кухню купить. Его требуется устанавливать и для этого требуются некоторые навыки. Не переживайте о том, что их у вас нет, ведь это совсем несложно, если конструкция сифона достаточно простая. Сифон для раковины на кухню, цена которого меньше, всегда устанавливается быстрее и с меньшими проблемами.

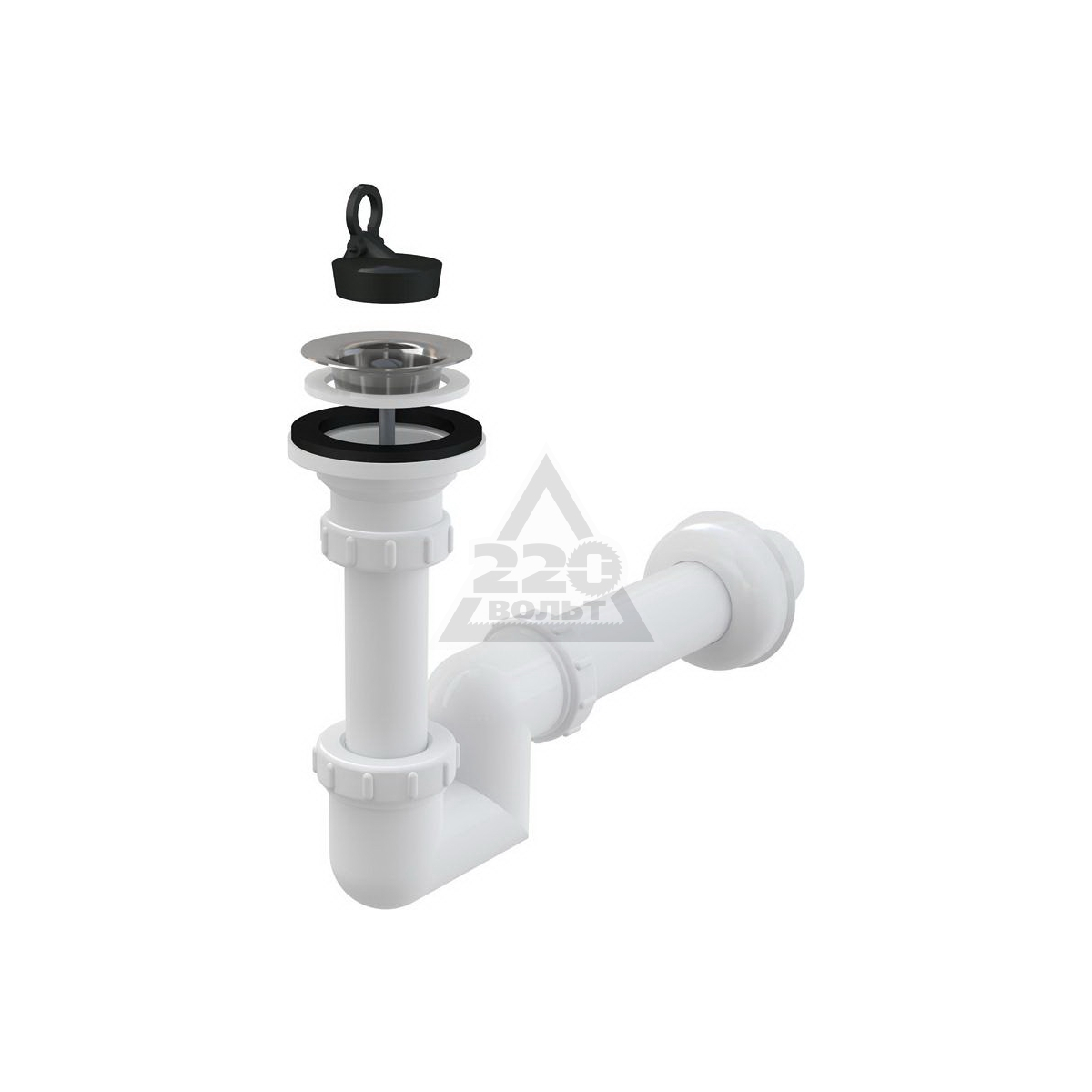

Трубный сифон с комплектом для подключения к кухонной раковине

Но не стоит забывать о разнице в цене, и о том, как она образуется. Поскольку некачественные комплектующие также будут стоить меньше, но в то же время срок их службы будет гораздо короче, чем у более дорогого изделия.

Чтобы правильно понять детали установки и сборки, посмотрите дополнительно тематическое видео, представленное по ссылке ниже. После его просмотра все лишние вопросы по установке отпадут автоматически. Если же процесс окажется для вас все же слишком длительным и затруднительным, обратитесь к сантехнику.

Как установить и подключить сифон на мойку на кухне: 7 шагов

Сифон — деталь сантехники, без которой нормально пользоваться раковиной не получится. Магазины предлагают немало вариантов для моек. Гайд помогает разобраться в видах и особенностях моделей, рассказывает, как они устроены. В нем также есть пошаговая инструкция по установке.

Что такое сифон для мойки?

Это элемент слива, который создает гидрозаслон, тем самым препятствуя проникновению мусора в трубопровод и появлению неприятных запахов в кухне.

Основных разновидностей сифона — пять:

1. Бутылочный — представляет собой жесткую конструкцию, с откручивающейся деталью снизу. Это очень удобно, так как засоры можно быстро прочистить. Такой вариант удерживает не только мусор, но и мелкие предметы, например, кольца. К этому типу сифонов может подсоединяться гофрированный мягкий или жесткий сливной шланг.

2. Гибкий — гофрированная трубка с изгибом, которая фиксируется с помощью хомута. Место сгибания создает водозатвор. Основную часть сифона можно сгибать в нужную сторону. Существенный минус такого решения — шероховатость внутренней стороны: из-за такой структуры материала внутри часто задерживается мусор, поэтому прочищать его нужно чаще остальных.

3.Скрытый — вариация бутылочного. Снаружи размещена только горизонтальная трубка, а сама «бутылка» встраивается в стену. Стоимость таких моделей выше, поскольку они не портят интерьер.

Читайте также: Как выбрать смеситель для ванны: 4 секрета удачной покупки

4. Трубный — жесткий, имеет форму S или U. Конструкция может быть как цельной, так и разборной. Некоторые модели оснащены пробкой в нижней точке, что позволяет легко и быстро устранить засор. При установке такого сифона важно максимально точно совместить сливные отверстия мойки и входного канализационного канала.

5. Плоский — имеет либо трубчатый, либо прямоугольный корпус. Этот вариант компактнее остальных и стоит дороже, но зато дает больше свободного пространства под мойкой на кухне. Это дает возможность установить внизу тумбу, разместить небольшую стиральную или посудомоечную машину.

Совет: после доставки сифона следует убедиться, что его элементы не деформированы, а все детали, которые должны быть в комплекте — на месте.

Узнайте: Как подобрать мойку для кухни: 4 критерия выбора

Переливные модели

Основная черта такого сифона для мойки — сверху корпус оснащен отводом на перелив. Его еще называют переливным узлом или тройником. Он предотвращает выплескивание воды за пределы раковины, если основное нижнее отверстие закрыто.

Переливная трубка, которая подсоединяется к узлу, может быть гофрированной или жесткой. Второй вариант может быть не только цельным, но и раздвижным, что позволяет регулировать длину. Стоки из тройника попадают в гидрозатвор.

Устройство и принцип действия

Независимо от вида, модели выполняют одинаковую функцию. В изогнутой части постоянно находится слой воды, который представляет собой гидробарьер. Он не дает газам, попадающим туда во время сброса стоков, попасть в кухню, при этом вода все равно сливается в канализационную систему.

Пригодится: Как выбрать смеситель для кухни – 3 параметра сантехники, на которые стоит опираться при покупке

Составные элементы

Выше были описаны основные виды сифонов и особенности их устройства. Некоторые детали конструкции — общие для всех моделей. Их составляющие представлены:
корпусом из нескольких частей;

отводным патрубком, имеющим рельефные кольца, который подключается к мойке на кухне снизу;
сеткой — берет на себя защитную функцию;

Совет: для большой семьи подойдет двойная глубокая раковина, например, N200. Она сделана из прочного искусственного камня и устанавливается под столешницу.

винта, который служит соединением между сеткой и патрубком;
трубки для отвода воды в систему канализации;
прокладок: в виде конусов — уплотнители между элементами, из резины — для фиксации отвода и герметизации защитной решетки;
накидных крепежных гаек.

Инструкция: Как правильно установить мойку на кухне своими руками: инструкция в 4 разделах

Как собрать сифон для раковины

Сборка приспособления и его подключения просты. Обычно вместе с товаром выдается план действий. Каждый этап описан в таблице.

Внимание! Перед установкой важно отключить подачу воды и слить ее остатки, открыв кран.

Как установить сифон для мойки на кухню
Шаг 1	На наружную резьбу, расположенную в верхней части корпуса сифона, надеть тонкую прокладку наибольшего диаметра. Она отвечает за герметичность соединения съемной нижней крышки с корпусом и, как правило, ее доставляют в комплекте с сифоном.
Шаг 2	Плотно закрутить нижнюю крышку с внутренней резьбой.
Шаг 3	На патрубок, который будет крепиться к мойке, надеть накидную гайку.
Шаг 4	Снизу гайки на патрубок надеть шайбу конической формы. Глубина опускания сифона под мойку регулируется по уровню расположения шайбы-конуса.
Шаг 4	Интересно: для кухонь с необычной планировкой или тесных помещений делают угловые раковины, типаAZG 661-E.
Шаг 5	Конец патрубка вставить в верхнее отверстие конуса и закрепить накидную гайку.
Шаг 6	На патрубок сливного шланга накинуть гайку и надеть конусовидную прокладку тупым концом.
Шаг 7	Подключить сливной шланг к выходному отверстию на корпусе сифона и закрутить гайку.

Важно: после того, как сифон для мойки будет собран и установлен, следует проверить герметичность соединений. Для этого нужно открыть кран на смесителе в кухне и посмотреть, нет ли протеканий. Если есть — надо все подкрутить еще раз, если ничего не течет — работа окончена.

Любопытно: Из чего состоит смеситель для кухни: устройство 5 разных моделей

Как видно, подсоединить сифон — нетрудно, даже если пользователь ни разу не сталкивался с такой необходимостью. Нужно лишь четко следовать инструкции.

Как собрать сифон для раковины на кухне: установка своими руками

Как собрать сифон для раковины на кухне

Схема и устройство

Необходимый набор инструментов

Процесс установки

Нестандартные случаи

Установка на мойку с переливом на кухне

Видео сборки

Сифон расположен под кухонной мойкой и подсоединен к ее сливному отверстию. Устройство нужно, чтобы выталкивать крупные частицы мусора из потока, которые могли бы вызвать засор трубы. Такой способ очистки не избавит от засоров полностью, но определенная польза есть. Кроме того, он препятствует проникновению неприятных запахов и вредных бактерий из сливного трубопровода. Прежде, чем мы поговорим о том, как собрать сифон для раковины на кухне, разберемся, какие существуют разновидности, и как все это работает.

В качестве материала используется пластик — полиэтилен или полипропилен, либо металл — хромированная сталь, медь, латунь, бронза. Материал не ржавеет и не разрушается под воздействием влаги и агрессивной среды. Пластиковые изделия — самые дешевые. Они удобны в эксплуатации и абсолютно надежны. Если выбирать корпус из полимеров, лучше отдать предпочтение полипропилену, так как он менее гибок и в меньшей степени подвержен деформации под воздействием горячей воды. Металл стоит дороже. Высокую цену оправдывает отсутствие деформаций, жесткость соединений и длительный срок службы. Масса в данном случае роли не играет.

Многообразие форм и технических решений поначалу немного сбивает с толку, однако задачи и принцип работы одни и те же. Устройство представляет собой гидравлический затвор — изогнутую к низу трубу или другую емкость, в которой постоянно находится некоторое количество воды, не позволяющей проникнуть запахам из канализации.

С инженерной точки зрения устройства можно классифицировать следующим образом:

трубный — представляет собой изогнутую трубку, сделанную из металла. Бывает сборным и сплошным. В последнем случае в нижней части на сгибе должен быть ревизионный люк для удаления жирового налета и крупных частиц мусора;
гофрированный — разновидность трубного. У него нет ревизионных отверстий, и прочистить его сложно, так как гофрированный шланг имеет неровную поверхность, и в складках легко накапливаются отложения;
бутылочный или колбообразный отличается наличием колбы, создающей гидрозатвор. Колба (бутылка, стакан) имеет легко откручивающееся дно, делающее прочистку гораздо удобнее по сравнению с первым вариантом. Может быть двух видов. В первом случае гидрозатвор работает благодаря трубке внутри корпуса, во втором — благодаря перегородке;
плоский — вместо колбы в нем установлен широкий плоский патрубок-отстойник. Используется в случаях, когда под мойкой необходимо сэкономить место, например, если там расположена стиральная машина.

Выпускаются также модели для двойных раковин, в которых два отвода присоединены к одному корпусу. Существуют разновидности с одним и двумя дополнительными отводами, обеспечивающими слив от стиральной и посудомоечной машины. Система слив-перелив защищает мойку от переполнения. Все эти устройства могут работать только с бутылочными корпусами: как с пластиковыми, так и с металлическими. Подсоединение к канализационной трубе и к выпуску, куда поступает вода из чаши, во всех случаях производится одинаковым образом, поэтому все нюансы установки можно рассмотреть не примере колбообразного устройства.

Чтобы понять, как крепится сифон к раковине на кухне, следует разобраться с набором деталей, из которых он состоит. Чаще всего в комплекте поставляются следующие изделия:

решетка, закрывающая сливное отверстие раковины;
резиновые прокладки;
отводной патрубок;
гайки и винты для соединения мойки и корпуса;
корпус;
сливной патрубок;
гайка для соединения с канализационной трубой.

Из инструментов понадобится только отвертка. Возможно, придется воспользоваться герметиком, но такая необходимость возникает не часто, поскольку мировые производители выпускают сантехнику и детали к ней по стандарту, чтобы все изделия друг к другу подходили.

Начать следует с проверки, все ли детали на месте. Их список есть в инструкции, и даже если недобросовестный производитель укомплектовал набор не полностью, в инструкции будет полный перечень всех составляющих. Кроме того, изучив алгоритм действий заранее, работать будет гораздо проще.

На этой стадии не помешает проверка качества комплектующих, особенно, если набор стоил недорого. К браку относятся острые края, заусенцы, которые могут повредить прокладки. Их лучше срезать ножом. Неровности становятся причиной того, что сборные элементы прилегают друг к другу не плотно, позволяя воде просачиваться наружу.

Установка производится сверху вниз в следующем порядке

В чашу на сливное отверстие крепится защитная решетка. Обычно она поставляется с двумя прокладками. Если их толщина менее 4 мм, имеет смысл купить более массивные. Белая ставится с лицевой стороны чаши, черная — с нижней. Через эти прокладки к ней подсоединяется отводной патрубок. Он крепится к решетке с помощью металлического винта, расположенного в ее центре. Винт затягивается отверткой туго, но так, чтобы не сорвать резьбу. В некоторых моделях прокладки уже вклеены. Есть и модификации, в которых крепление осуществляется без винтов посредством пластиковой гайки, надевающейся снизу.
В патрубок вставляется колба — на только что привинченную трубку надевается стяжная гайка диаметром 32 мм резьбой вниз, затем — конусная прокладка. Широкой стороной она должна быть обращена к гайке. Высота расположения корпуса при этом регулируется в значительных пределах. Если поднять его до упора, слив, возможно, будет затруднен. Если опустить слишком низко, появится риск падения колбы. Когда высота отрегулирована, гайка затягивается. Инструментов для этого не понадобится — данная операция не требует практически никаких усилий.
К корпусу снизу прикручивается крышка, выполняющая функцию ревизионного люка. При засоре она снимается и вычищается.
На сливное отверстие колбы надевается гайка патрубка. Другая его сторона с вытянутым черным уплотнителем на конце помещается в канализационную трубу. Уплотнитель нужен для предотвращения проникновения запахов из канализации и сточной воды при ее засоре.
Необходимо убедиться, что все соединения герметичны. Для этого следует подать воду под небольшим напором, предварительно подставив ведро. Если протечек нет, напор можно увеличить.

В процессе сборки сифона под раковиной на кухне важно не затягивать пластиковые гайки слишком сильно, иначе резиновые прокладки в них сомнутся, что снизит их срок службы. Если их не дотянуть, падение прочности соединений будет постепенно нарастать, пока через некоторое время вся конструкция не развалится со всеми вытекающими последствиями.

В обычном комплекте использовать герметик не стоит. Во-первых, в нем нет необходимости, во-вторых, если придется ставить другой комплект, герметик придется счищать для придания соединениям плотности, а сделать это не так просто.

Если требуется поставить новый патрубок на старую мойку, придется избавиться от старого. За несколько лет службы он прикипает к поверхности. При демонтаже лучше сначала убрать нижнюю часть, затем открутить винт. Важно не форсировать события — иначе можно погнуть мойку. Пластиковую трубку нужно постепенно расшатать, и тогда она отвалится сама. Перед тем, как прикрепить новую, следует очистить поверхность от налета.

В тех редких случаях, когда элементы системы плохо стыкуются между собой, лучше попытаться найти им замену. Сделать это удается не всегда, и тогда на помощь приходят ножовка, комплект гаечных ключей, герметик и уплотняющая лента. Использовать данную технологию можно на всех этапах вплоть до подключения сифона к канализации.

Чтобы облегчить себе задачу, раковину лучше снять. Канализационную трубу на время проведения работ желательно заткнуть ненужной тряпкой.

Приступать к работе стоит только после окончания всех замеров. Если трубка слишком длинная, обрезать ее можно простой ножовкой. Важно не забыть очистить края от заусенцев с помощью наждачной бумаги.

Бывают ситуации, когда надежность соединения вызывает сомнение, и тогда без герметика не обойтись. Им покрывают резьбу непосредственно перед монтажом. Если используется прокладка, ее тщательно обмазывают густым слоем с расчетом, что все зазоры будут закрыты герметизирующим составом. Этот же метод применяется, если решетка не вполне подходит для чаши.

Металлические стыки ни в коем случае не должны быть ржавыми. Для уплотнения резьбовых соединений лучше использовать пеньку.

Схема монтажа системы для раковины с переливом немного сложнее. В данном случае у чаши сверху предусмотрено отверстие с гидроклапаном, в которое стекает вода, когда она переполняется. Такая система используется со всеми разновидностями систем. Лишняя вода по специальному патрубку отводится в корпус колбы либо в изогнутую трубу или гофрированный шланг, в зависимости от конструкции, с которой мы имеем дело. При покупке важно учесть длину патрубка — ее должно хватить чтобы дотянуться от гидроклапана до сливного отверстия. Если она окажется слишком длинной, не факт, что излишек спрятать будет просто. Подобрать правильную длину по типоразмеру чаши помогут продавцы. Их помощь не понадобится, если купить сборную телескопическую трубку или гофрированный шланг.

Клапан оснащен прокладками, однако перед установкой поверхность необходимо тщательно очистить и обезжирить. Крепление производится с помощью прижимной гайки.

Материал подготовил: Артем Филимонов

как собрать сифон для мойки и раковины

Сборка и установка сифона

Независимо от вида гидрозатвора монтаж осуществляется по единому принципу

Установка конструкции на мойке

Соединение с переливом

Перелив представляет собой специальное отверстие на стенке мойки, к которому со стороны стены подводят гофрированную трубу. Эта конструкция позволяет защитить кухню от затопления, если забилось сливное отверстие. Снаружи оно может быть прикрыто декоративной решеткой. В более дешевых моделях раковин оно выглядит как несколько маленьких отверстий, в двойной мойке находится на перегородке между частями раковины.

Для монтажа перелива берут дополнительную, обычно более тонкую, гофрированную трубку и фиксируют ее на мойке, напротив отверстия для перелива. Второй конец заводят в патрубок сифона. Гофру к раковине крепят болтом, к патрубку – накидной гайкой. При установке используют уплотнитель, который фиксируют под раструб, прикрепленный с обратной стороны мойки.

После установки системы необходимо проверить ее герметичность. Для этого пробкой закрывают сливное отверстие и набирают в мойку воду. Жидкость должна вся вытечь через отверстие перелива. Никаких протечек быть не должно, если система установлена правильно.

Процесс установки

Установка сифоне на кухне

Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
Необходимо соединить основную часть прибора с трубой под раковиной.
В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки

Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Виды сифонов: конструкции и материалы

Все устройства для слива раковины изготавливаются из пластика или металла. Пластиковые делятся на:

Полиэтиленовые. Они имеют простую конструкцию и малое количество соединений.
Полипропиленовые. Более распространенные, поскольку детали сифона для раковины жестче, а соединения надежнее. Это позволяет сохранять форму изделия.
Полимеры. Данный материал менее подвержен тепловым расширениям, поэтому его необходимо выбирать, если на кухне планируется установка стиральной машины.

Металлические изделия дороже пластмассовых. В качестве материала чаще используются латунь и бронза. Они не поддаются коррозии, но окисляются, поэтому подвергаются:

хромированию;
цинкованию.

Самыми дорогими являются сифоны для раковины из нержавеющей стали. В связи с высокой стоимостью они не снискали популярности.

При выборе металлического изделия нужно точно знать расположение сливного и канализационного разъема.

По типу конструкций гидрозаслоны бывают:

трубные;
бутылочные;
гофрированные;
скрытые;
с переливом.

С переливом

Сифон с переливом для раковины имеет дополнительную трубу. Она подсоединяется к переливному отверстию в раковине. Благодаря водоотводу можно предотвратить затопление помещения. Данный вид гидрозаслона пользуется наибольшей популярностью. Дополнительной трубкой комплектуют практически все сифоны. Приобретать такое изделие необходимо только при наличии переливного отверстия в мойке.

Трубные

Водоотвод по своему внешнему виду напоминает изогнутую трубу. В изгибе собирается вода, которая создает пробку и предотвращает проникновение неприятных запахов в помещение. Это самый компактный тип устройства. Монтаж сифона из металла чаще всего производят в санузлах. Связано это с тем, что в раковину в ванной комнате не попадает столько мусора и пищевых отходов сколько на кухне. А демонтаж колена сложнее, чем в других типах устройства.

Также трубные гидрозаслоны имеют неглубокий изгиб для водяной пробки. Если раковиной длительное время не пользуются, вода из колена испаряется, а канализационные запахи распространяются по комнате. В случае засорения снимают не все устройство, а только нижнее колено.

Гофрированные

Это самый простой и дешевый вид сифона, который состоит из гофрированной трубки и соединительных элементов. Изделие гибкое, потому легко монтируется к канализации в любых местах и под разными углами. Чтобы создать водяную пробку, нужно вручную изогнуть шланг буквой U или S и зафиксировать его. Это особенно удобно в тех случаях, когда расстояние между полом и раковиной небольшое.

Недостатками являются:

Отсутствие промежуточных соединений. В случае протечки необходимо менять весь комплект, а не отдельные его элементы.
Сложность чистки. Поскольку труба неразборная для удаления засорения необходимо полностью промывать сифон.
На внутренних стенках быстро образуются отложения.

Бутылочные

Данная модель является самой распространенной. Свое название она получила благодаря особенностям конструкции, которая напоминает колбу или бутылку. Выделяют следующие преимущества бутылочного гидрозатвора для раковин:

отделение, в котором скапливается мусор и чаще всего происходит засорение, легко открутить и снять;
имеет длительный срок эксплуатации;
вода никогда не уходит полностью, потому надежно обеспечивает защиту от канализационных запахов;
имеется перелив, что предотвращает затопление помещения;
упущенные в раковину небольшие ценные вещи остаются в резервуаре для воды, поэтому их легко достать, открутив колбу.

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

отвертка;
ножовка;
рулетка;
наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

На патрубок изделия укладывается рифленое кольцо полосками кверху.
Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
Поставить винт и закрутить отверткой.
Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Соединение с мойкой

Металлический сифон самый дорогой из возможных вариантов

Сифон — одна из самых важных деталей в домашней водопроводной системе

Бутылочный сифон закрепленный на кухонную мойку

Трубный металлический сифон на большой мойке в кухне

Сборка

Если вы приобрели мойку на кухню, то собрать слив для раковины надо в следующей последовательности:

Взять нижнюю часть бутылочного гидрозатвора и установить большую плоскую прокладку так, чтобы она плотно и без перекосов прилегала к пластиковой детали.
Затем накрутить крышку с резьбой и плотно затянуть ее. Не стоит пережимать, иначе можно повредить прокладку.
Сверху и сбоку сифона находятся отверстия разного диаметра. Нужно подобрать для них соответствующие накидные гайки и конусные прокладки.
На патрубок, который будет крепиться к раковине, надеваем накидную гайку и конусную прокладку. Следует учитывать, что уплотнитель необходимо надеть тупой стороной к гайке, а острая должна заходить в гидрозапор. Расстояние от острого края прокладки до конца патрубка должно быть 4-6 см.
Собираем вместе патрубок и сифон. Трубка должна заходить в верхнее отверстие. Затем закручиваем гайку и плотно затягиваем.
На гофрированную трубку надевается накидная гайка и конусная прокладка тупым концом к трубке. После этого следует вставить трубку в среднее отверстие сифона, закрутить гайку и плотно затянуть.

Подключение сифона к канализационной системе

Процесс, как подключить сифон к раковине, завершен и теперь требуется подсоединить устройство к канализационной трубе. Существует несколько вариантов, как это можно сделать. Выбор способа зависит от особенности конструкции модели с гидрозатвором и от расположения выхода канализации.

Проще всего подключение раковины к канализации выполнять во время проведения ремонта в помещении. Именно тогда при обустройстве канализации нужно продумать наиболее оптимальную разводку.

Но все дело в том, что такой вид мероприятий, как поставить сифон на раковину, приходится выполнять намного чаще, чем капитальный ремонт. Причиной замены может стать как поломка устройства, так приобретение нового мебельного гарнитура.

Нередко выбирать вариант, как установить сифон на раковину и состыковать с отводом канализации, приходится на ходу. Преимущество гофрированной трубы заключается в том, что, благодаря подвижности и эластичности, ее можно поставить в любом месте, а в случае необходимости и вытянуть до требуемой длины.

Но, к сожалению, у гофры имеется серьезный недостаток — она изнашивается намного быстрее, чем жесткий элемент. Кроме этого, по причине мягкости материала изготовления, гофрированная труба начинает провисать, в результате чего в системе отвода стоков собираются засоры.

А как установить сифон для двойной мойки?

Двухсекционная мойка должна оснащаться специально предназначенным для них двойным сифоном. У таких сифонов есть два выпуска, которые объединяет один сифон, который может быть как колбообразным, так и трубчатым. Они также могут иметь отводы для стиральной или посудомоечной машины как на фото слева.

Установка производится по описанному выше принципу с той лишь разницей, что сначала нужно прикрутить два патрубка со сливом к двум раковинам, затем под раковинами нужно соединить два патрубка проводником, а потом к проводнику прикрутить остальные части устройства. При необходимости трубы нужно обрезать до нужной длины ножовкой, отшлифовав края наждачной бумагой.

Подготовка к монтажу

Разобравшись, как собрать сифон на кухне, можно переходить к демонтажу старой конструкции и очистке поверхностей канализационного патрубка. Реализуя задачу, не стоит придавать слишком большое значение наличию остаточных загрязнений на поверхности слива, поскольку специальная герметизирующая манжета рассчитана на посадку на шероховатое основание.

Определенные сложности могут возникнуть при замене советского чугунного сифона, заделанного в патрубок с посадкой на цемент. В данном случае придется потрудиться над разгерметизацией соединения, используя молоток, зубило или стамеску. Требуется это для удаления старого цемента из патрубка и демонтажа прежнего сифона.

Подготавливая сифон для двойной раковины на кухне или одинарной емкости, нужно следить, чтобы обломки хрупкого чугуна и частички цемента не остались в канализационном патрубке. В ходе эксплуатации новой системы подобный мусор может превратиться в источник регулярных засоров. Удалять всевозможные обломки из канализационного ответвления удобно плоскогубцами и пинцетом.

Как установить сифон на кухне? Для надежного монтажа работы должны выполняться в строгой последовательности:

Предварительно смазанная герметиком установочная манжета помещается в канализационный патрубок. При этом все поверхности должны быть сухими.
Проверяются стыковочные (торцевые) поверхности корпусных резьбовых соединений. При необходимости заусенцы аккуратно срезаются острым лезвием, поскольку их наличие может привести к повреждению прокладок.
Окончание сливной трубы заводится в манжету и надежно закрепляется. Если работать приходится с креплением в виде хомута, для затягивания последнего придется воспользоваться отверткой.
В раковине монтируется сливная решетка. Черная нижняя прокладка пока не устанавливается.
В паз пробки укладывается тонкая кольцевая прокладка, которая обильно смазывается герметиком. Далее заворачивается пробка. Достаточно захвата резьбы на расстоянии порядка 2-3 ее витков.
Если корпус сифона представлен патрубком в виде бутылки, в него помещается специальный клапан с открывающейся наружу заслонкой. Конструкция присоединяется к выпускной трубе.
Нижняя прокладка слива укладывается в канавку верхнего патрубка, завинчивается гайка корпуса сифона.
Слегка покачивая колено конструкции, вы должны аккуратно попеременно затянуть боковую и верхнюю гайки бутылки.

Сборка сифона для кухонной мойки

К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к

она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
резиновая прокладка выпускного патрубка
пластиковая гайка выпускного патрубка
соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
корпус сифона в виде бутылки или колена.
стяжная пластиковая гайка.
2 конусные прокладки из резины или пластика.
канализационный отвод. Он располагается с боку корпуса сифона.
гайка соответствующего диаметра для крепления пластикового переходника.
крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

Общее устройство сифона для раковины на кухне

Сифон – это изогнутая труба, удерживающая определённый объём жидкости.

Схема водоотвода в основных видах сифонов

Несмотря на простоту принципиальной идеи, сифоны могут быть построены по следующим схемам:

Чаще всего мы сталкиваемся именно с трубной формой сифона. Бутылочный сифон представляет собой расширенную ёмкость, в которую попадает некоторое количество воды, затем переливающееся в канализацию. Ёмкость надёжно изолирована слоем воды от выпускной трубки раковины, и таким образом, дурной запах не проникает в мойку и далее в кухню. Стакан бутылочного сифона отвинчивается для проведения профилактических работ.

Современные сифоны изготовляются из пластмасс типа полиэтилена или полипропилена

Они имеют ряд полезных свойств:

Химическую инертность, невозможность коррозии;
Дешевизну;
Малую массу;
Гладкую гидрофобную поверхность, не удерживающую жир.

Схематическое устройство сифона из ПВХ

Сифонное устройство имеет разборную конструкцию для того, чтобы периодически развинчивать его, выливая в унитаз воду с накопившимися в ней крупными остатками овощей и волос, не разрушающихся продолжительное время и гниющими в воде. Таким образом, сифон выполняет ещё одну полезную функцию – защищает узкие канализационные трубы от засорения. Ослизневшую поверхность сифона в таком случае нужно обработать антибактериальными гелями.

Часто кухонный выпуск формируют при помощи гофрированной трубы. В этом случае можно обойтись даже без сифона, придав трубеS-образный изгиб. Однако в таком случае труба часто заиливается, а при неправильно сформированном изгибе начинает пропускать зловоние.

Как правило, сифонное устройство продаётся в комплекте с раковиной. Сочленения сифона уплотняются резиновыми прокладками и соединяются пластиковыми барашками. Напор вытекающей из мойки воды невелик, поэтому сифон не должен быть особенно прочным.

Виды: плюсы и минусы

Существуют несколько основных видов сифонов. Необходимо рассмотреть их некоторые характеристики, недостатки и достоинства.

Трубный тип

Представляет собой простое устройство в виде жесткой трубы, изогнутой в форме английской буквы U или S. Этот тип может быть как цельным, так и разборным. Имеются варианты, при которых в самой нижней точке предусмотрено специальное отверстие для извлечения различных твердых частиц. При трубном типе сифона требуется повышенная точность его сборки. Плюсом этого вида является то, что для его очистки разбирать весь сифон не нужно, вполне снять с него нижнее «колено». Минус состоит в том, что из-за небольшого гидравлического затвора при нечастом использовании могут возникать неприятные запахи; из-за недостаточной подвижности его не удастся установить так, как нужно.

Бутылочный тип

Имеет самое большое распространение по сравнению с другими, хотя представляет собой самую сложную конструкцию из всех. Свое название приобрел благодаря тому, что в районе водного затвора имеет форму в виде бутылки. К его основным плюсам относится быстрая и удобная установка, даже в ограниченном пространстве, разборка осуществляется достаточно легко, прочистка не занимает много времени, мелкие вещи, попавшие внутрь, не уйдут в канализацию, а опустятся на дно бутылки. Только с его помощью можно соединить стиральную или посудомоечную машину, не придумывая для них дополнительного отвода канализации. Существенный недостаток состоит в то, что загрязнения оседают в месте соединения сифона с трубой канализации и вызывают ее засор.

Гофрированный тип

Представляет собой гибкую трубку, которую можно изогнуть в любую сторону. Это и является одним из основных его плюсов, когда его можно установить в тех местах, которые недоступны двум предыдущим. К его плюсам относится и сравнительно небольшая цена, и минимальное количество мест протечки из-за одного места соединения. Минус – это неровная поверхность, которая собирает на себе различные грязевые отложения, их можно удалить, только когда конструкция разобрана. Нельзя выливать горячую воду в канализацию, если сифон сделан из пластика.

Виды сифонов для раковины

Сифоны используемые для установки под раковиной можно классифицировать по двум признакам: вид устройства и материал из которого он изготовлен. В магазинах продается несколько видов сифонов:

Гофрированный – делается из гофрированной трубы, отличается простотой конструкции и монтажа, низкой стоимостью. Недостаток – внутренняя поверхность трубки ребристая, что способствует ее быстрому засорению.
Трубный – материал изготовления: пластик, металл. Поверхность внутри гладкая, что способствует прохождению воды и мелких пищевых отходов. Недостатком является маленький объем, поэтому вода в таком сифоне может испариться и в помещение будут проникать запахи.
Бутылочный – состоит из двух патрубков: отводной, входной и колбы. Колба при необходимости быстро снимается и очищается от мусора. Недостаток – занимает довольно много места под раковиной.

Видео: Установка, замена сифона на кухне, умывальнике

Кроме этих основных видов сифонов, существует еще несколько, оборудованных дополнительными конструкциями для подключения. К ним можно отнести такие как:

С переливом – используется для установки на раковину оборудованную дополнительным отверстием, препятствующем ее переполнению.
С одним или несколькими отводами – используется при подключении дополнительных приборов: стиральной машины и т.п.

Практичное решение сложной задачи канализации – сифон

Принцип работы сифона – обеспечение гидростатического закона, благодаря которому сообщающиеся сосуды не пропускают запахи с одной стороны в другую, удерживая между собой пробку, в конкретном случае – из воды. Имея одну общую часть с заполненной жидкостью (сгиб трубы или колено), сосуды также имеют отверстие приемного патрубка (верхняя часть) и отверстие сливной трубы – нижняя часть. Такое простое устройство обеспечивает практичность в бытовом порядке.

Затем на конец гофрированного шланга с расширением надевается накидная гайка. Гофру вставляют в канализационную трубу и зажимают гайкой. Если фиксация осуществляется недостаточно плотно, место стыка гофры с гайкой обматывается изоляционной лентой. Созданное таким образом уплотнение не даст канализационным запахам попадать в помещение.

Подготовительные мероприятия

Самые необходимые элементы для сбора сифона

Кухонная двойная раковина с металлическим сифоном

Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость

Слив жидкости в мойке будет зависеть от правильности установки сифона

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

как правильно собрать и установить

Чтобы обеспечить быстрый отвод грязной воды, под мойкой, раковиной, ванной и душевой монтируется специальный прибор – сифон, который соединяет сантехническое оборудование и канализацию. При правильном подходе установитьсифон для мойки на кухне сможет и непрофессионал. Тем более что для этого не потребуется наличие сложного инструмента. В большинстве случаев можно обойтись своими руками и одной отверткой.

Казалось бы, что может быть сложного в отводе отработанной жидкости? Достаточно к сантехническому прибору подключить отводящую трубу и соединить ее с канализационным отсеком. Тем не менеесифон выполняет не только функцию удаления грязной воды, но и имеет другие предназначения.

Особаяконструкция сифона дает возможность задерживать крупный мусор, предотвращая его попадание в канализационную трубу и уменьшая вероятность засора. Однакоглавная функция данного устройства –образование гидрозатвора длязащиты жилого помещения от неприятного и вредного для здоровья запаха из канализации.

Стоит обратить внимание. Для ванной комнаты обычно применяетсяприбор в виде трубы со специальнымS-или U-образным изгибом, в котором образуется водяная пробка. Сифон для мойки на кухне имеет более сложное устройство, поскольку его задачей является еще и накопление мусора с возможностью последующей очистки.

Виды сантехнических сифонов

В качестве материала для изготовления такого прибора обычно применяется хромированный металл или пластик (полиэтилен, пропилен, ПВХ). Металлическое изделие, без сомнения, смотрится более солидно и привлекательно. Однако со временем металл даже с гальваническим покрытием может поддаваться окислению. Поэтомудля бытовых целей предпочтительнее использовать пластиковые приборы, которые не поддаются коррозии в процессе эксплуатации, легко очищаются от грязи и более доступны в ценовом плане.

Кухонные сифоны для раковины имеют следующую конструкцию:

Патрубок подключения к мойке. С помощью гайки осуществляется фиксация устройства к решетке-фильтру раковины.

Патрубок подключения перелива. В некоторых моделях вместе с переливом существует возможность подключения слива стиральной машины.

Резервуар сифона (стакан). Главная часть конструкции. Внутри стакана образуется гидрозатвор, а съемная крышка позволяет быстро удалять накопившийся мусор.

Отводящий патрубок.Подключается к канализационной трубе для отвода грязной воды.

Устройство прибора бутылочного типа

Даже с учетом более сложной конструкции, по сравнению с трубным сифоном, бутылочный пользуется большей популярностью в быту, поскольку занимает меньше места и легко обслуживается. К тому же при случайном попадании в слив ценных предметов их легко можно достать, открутив нижнюю крышку.

Установить сифон на мойку сможет практически любой хозяин дома. Однако несмотря на относительную простоту сборки и монтажа прибора, к данному процессу следует подойти ответственно.Халатный подход может привести к нежелательным последствиям в виде протечек и появления неприятного запаха из сливного отверстия.

Проверка комплектующих ↑

Основным моментом, которому стоит уделить повышенное внимание перед сборкой сифона для раковины, является герметичность всех соединений. Поэтому в первую очередьнеобходимо удостовериться в качестве резиновых прокладок. Если сифон продается в сборе, нужно его разобрать в присутствии продавца (благо, это сделать несложно) и убедиться в надежностикреплений. Также стоит обратить внимание на наличие возможных дефектов (сколов, трещин, заусенцев и т.п.), которые могут быть причиной протечек.

Перед приобретением важно проверить комплектацию изделия

Правила сборки ↑

Обычно в комплекте с изделием идет подробная инструкция, позволяющая без проблем собрать прибор. Однако даже при ее отсутствии данная задача вполне выполнима. Для этого необходимо придерживаться следующих рекомендаций:

Сифон для кухонной мойки лучше собирать вручную, чтобы контролировать усилие зажима и не нарушить целостность резьбовых соединений.

Перед закручиванием деталей нужно установить на место резиновые прокладки. Для лучшей фиксации можно использовать герметик.

Высота патрубка, который соединяет мойку и стакан, обычно регулируется. Изменяя положение уплотнительной прокладки, можно установить оптимальную высоту сифона.

Затяжку гаек следует выполнять до упора, но при этом не переусердствовать с нажимом.

После соединения всех деталей необходимо удалить излишки герметика (если он использовался) и визуально проверить качество сборки.

Схема сборки сифона для раковины

Крепление к мойке ↑

Если раковина на кухне уже эксплуатировалась, тогда перед установкой нового изделия нужно демонтировать старый сифон. После демонтажа следует очистить поверхность мойки в месте крепления от грязи и коррозионного налета.

Совет. Во время проведения монтажных работ придется открыть канализационноеотверстие. Чтобы не допустить распространения неприятного запаха, канализацию необходимо закрыть временной пробкой, в качестве которой может выступать увлажненная ткань.

Большинство сифонов для кухонной мойки продаются вместе с решеткой-фильтром. В этом случае сначала к мойке крепится решетка с помощью крепежного болта, после чего к ней присоединяется сливной прибор.

Решетка-фильтр для мойки

Подключение к канализации ↑

Чтобы правильно установить сифон под раковиной, отводящий патрубок лучше соединять с основной канализацией с помощью гофрированной трубы. Гибкий отвод позволит выполнить подключение при любом расположении канализационного отверстия. При соединении отвода с отверстием большего диаметра, используется дополнительная резиновая прокладка или специальный пластиковый переходник. Основное требование – слив должен иметь плотное соединение с трубой канализации.

Подключение к канализационной трубе

После завершения монтажа нужно открыть водопроводный кран, установленный в раковине, и проверить герметичность всех соединений. В случае отсутствия протечекпод мойкой в местах крепления сифона работу можно считать выполненной.

Выбирая сливной прибор для раковины на кухне, необходимо учитывать следующие моменты:

Диаметр отверстия мойки. В зависимости от модели раковиныданный параметр может быть разным. Поэтому решетка-фильтр, идущая в комплекте ссифоном, должнаиметь соответствующий размер.

Подключение другого сантехнического оборудования. Если рядом с мойкой располагается стиральная или посудомоечная машина, которая также требует отвод воды в канализацию, нужно позаботиться о наличии дополнительного вывода для подключения сливного шланга.

Габариты прибора. Чтобы закрепить сифон, под мойкой должно быть достаточно свободного места. В условиях ограниченного пространства следует выбирать изделие небольшого размера.

Диаметр канализационного отверстия. Желательно подбирать трубу, соединяющую выходной патрубок и канализацию,соответствующего диаметра. В крайнем случае она может быть меньше (тогда понадобится переходник), но никак не больше отверстия.

Эстетическая составляющая. Если сифон будет закрыт от внешнего взора, тогда не имеет никакого значения, как он выглядит. При открытом расположении, возможно, более уместным является приобретение хромированного изделия. Хотя в этом случае придется заплатить больше.

Стоимость. В действительности, работоспособность прибора не слишком зависит от его цены. Срок эксплуатации металлического сифона для мойки на кухне, конечно, будет более продолжительным, чем пластикового. Однако и последний вполне способен прослужить несколько десятков лет. Поэтому разность в стоимости больше относится к внешней составляющей, чем к функциональности.

Хромированные сифоны – более привлекательные, но и более дорогие

Правильная установка сифона под раковиной является несложной задачей для человека даже с небольшим опытом сантехнических работ. Тем не менее не у всех есть возможность и желание заниматься этим самостоятельно. В таком случае лучше обратиться к профессиональным мастерам.

критерии выбора и процесс установки

При всем многообразии моделей сливов для раковин на кухне принцип их установки в общих чертах одинаковый, имеющиеся отличия незначительны. Если не допущена ошибка на этапе выбора сифона, то и проблем с установкой возникнуть не должно.

На кухне часто активно эксплуатируется мойка, и на ее систему слива оказывается значительная нагрузка. Непродуманный выбор сифона для кухонной мойки приведет к тому, что в ней будет застаиваться вода, слив придется часто прочищать, возможно и засорение канализации со всеми неприятными последствиями.

Поэтому первый этап успешной установки сифона для раковины на кухне – правильный выбор.

Основы выбора

Системы слива отличаются многообразием моделей, классифицируют их по двум основным критериям: материал и конструкция (вид, тип).

По материалу выделяют такие сифоны:

Полимерные — из полиэтилена, полипропилена. Именно их используют для кухонных моек, поскольку они не подвержены коррозии и гнили, а их внутренний диаметр не уменьшается из-за отложений жира и грязи – загрязнения не задерживаются на стенках.
Металлические – из латуни, меди, бронзы, хромированной стали.

Виды сифонов под мойку на кухню:

Колбообразные (бутылочные) – сифоны сборной конструкции, в которых, помимо труб, есть стакан-колба. Выделяют модели с погруженной трубой и с двумя перегородками.
Коленные (трубные) – в виде изогнутой трубы, обычно имеющей 2 изгиба, S-образной или U-образной конфигурации.
Гофрированные – разновидность трубных, но с гофрированной трубой, которая может изгибаться произвольно. В отличие от предыдущих категорий, среди них не бывает моделей с раструбами для подсоединения бытовой техники и системы перелива.
Плоские – более компактная разновидность трубных с коленом П-образной формы, есть модели таких сифонов для двойных раковин на кухне.

Оптимальным решением для мойки на кухне является бутылочный сифон, поскольку попадающие в сток твердые частицы и жир будут задерживаться в стакане, не засоряя канализацию. Поскольку нижняя часть стакана откручивается, процесс прочистки максимально прост.

Трубные сифоны сложнее прочищать, их чаще используют в ванных. Удобнее модели с переливом, предназначенные для моек с дополнительным сливным отверстием. Если на кухне используется посудомоечная, стиральная машина, установлены две мойки, нужен двойной/тройной сифон.

Установка гофрированного или плоского слива оправдана в условиях ограниченного пространства под мойкой, но при их использовании велик риск появления неприятного запаха, если изгиб получится слишком коротким.

Еще один момент, на который нужно обратить внимание при выборе сифона для кухонной мойки – диаметр патрубка. Патрубок большего диаметра для кухни предпочтительней, такой сифон будет реже нуждаться в прочистке и дольше прослужит.

Чтобы выяснить, какой сифон лучше для вашей кухни, нужно изучить описание производителя и обратить внимание на качество изделия, прочность материала, отсутствие трещин и сколов, дефектов резьбы, комплектность, надежность крепежа, пробок и прокладок.
Резиновые прокладки долговечнее пластиковых. Известные бренды заслуживают большего доверия. Предпочтительней продукция из материала с антибактериальными добавками.
Устройство и принцип действия
Независимо от конструкции, любой слив работает по принципу сообщающихся сосудов, в нем есть впускной патрубок, в который поступает вода из мойки, расположенный выше, и сливной патрубок, выводящий воду в канализацию, находящийся ниже впускного.
Между ними располагается участок, где постоянно есть вода. Это так называемая водяная пробка, или гидрозатвор, служащий барьером против проникновения запахов из канализации по трубам в жилое помещение.
В этой же части задерживается большая часть попадающих в сток загрязнений, бытовых отходов, их можно удалить при прочистке слива, это значительно проще, чем прочищать канализацию.
В трубных моделях гидрозатвор располагается в изгибе трубы, в бутылочных — в стакане, под погруженной трубой и вокруг нее под нижней диагональной перегородкой. Пока из мойки вытекает вода, в сливе создается давление, и вода вытесняется в канализацию.
Когда вся вода из мойки вытекла, а кран закрыт, давление стабилизируется, вода не может самостоятельно преодолеть изгиб или покинуть пределы колбы и остается в нижней точке, формируя гидрозатвор.
В плоских сливах, а также гофрированных с небольшим изгибом трубы объем водяной пробки минимальный, если мойка длительное время не используется (хозяева в отъезде), эта вода может полностью испариться и исчезнет преграда для запахов.
Инструменты и материалы для установки
Практически все необходимое для установки слива раковины на кухне входит в комплект — гайки, винты, прокладки. Пластиковые гайки нужно закручивать вручную, использование ключей не рекомендуется.
Дополнительно понадобятся:
отвертка для металлических винтов;
силиконовый герметик для обработки резьбовых соединений;
возможно — нож для удаления заусениц резьбы, обрезки ступенчатой системы слива.
Сифоны нужны для подключения раковины к канализации, а смесители — к водопроводу. Узнайте, какой смеситель лучше выбрать для кухни.
Как выбрать мойку из нержавейки, стоит ли обратить внимание на другие материалы изготовления, что еще важно учитывать при выборе? Все ответы тут!
Монтаж: пошаговая инструкция
Монтаж любых сифонов производится сверху вниз, есть небольшие различия в установке сифонов разного типа.
Перед началом монтажа рекомендуется изучить инструкцию, найти и разложить все комплектующие в нужной последовательности.
Как же правильно подсоединить и поставить сифон на раковину на кухне? Действуем следующим образом:
Монтаж сифона начинается с установки в сливное отверстие мойки защитной решетки (при ее наличии в комплекте).

Если позволяет глубина отверстия, используется плоская резиновая прокладка, если края отверстия почти вровень с дном мойки, место установки решетки просто промазывается герметиком.
Толстая прокладка укладывается на верхнюю часть выпускного патрубка, где есть специальный бортик. Некоторые производители сразу вклеивают эту прокладку.
Патрубок с прокладкой прижимается снизу к сливу, сверху в отверстие защитной решетки закручивается винт. Резьба, в которую он должен ввинчиваться, запрессована в корпус патрубка.

Затягивая винт, нужно добиться плотного соединения, избегая проворачивания фланца с прокладкой.
Если в комплект не входит защитная решетка (сливы старого типа), патрубок с прокладкой фиксируется под мойкой с помощью пластиковой гайки.
После того, как патрубок закреплен под мойкой, к нему присоединяется собственно сифон – изогнутая или гофрированная труба, колба.

На свободный конец патрубка надеваются пластиковая гайка (резьбой вниз) и конусная прокладка (широкой стороной к гайке).
Патрубок вводится в раструб сифона на нужную длину. Во избежание деформации прокладки ее узкая часть должна по всей окружности войти в раструб, гайка затягивается вручную.
На отводящую трубу тоже надеваются гайка и конусная уплотняющая прокладка, она подсоединяется к сливному отверстию сифона.
Свободный патрубок отводящей трубы вводится в раструб канализации через плотную резиновую манжету, препятствующую распространению запахов.
Чтобы лучше разобраться в том, как правильно установить сифон на кухню и разобрать старый слив для раковины, если необходима замена, смотрите это видео:
<noscript><img src='/800/600/https/www.osta.by/image/cache/catalog/pics3/194008-194008.87734963705611555.1600x1000-900x600-product_popup.jpg' style='float: right;' /></noscript> youtube.com/embed/0nulujMm5yk?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Дополнительные особенности
Если слив для мойки на кухню выбран колбообразный, стакан нужно предварительно собрать в соответствии с инструкцией.
Если используется гофрированная отводящая труба, ее необходимо подсоединить к сифону до его соединения с выпускным патрубком, жесткую можно крепить до и после этого этапа.
В некоторых моделях колбообразных сифонов выпускной патрубок интегрирован в тело колбы, их монтаж еще проще.
Максимально прост в установке гофрированный сифон с двумя жесткими патрубками на концах.

После его подсоединения к выпускному патрубку трубе придается нужный изгиб, она при необходимости растягивается, фиксируется специальными хомутами, а второй патрубок выводится в канализацию.
Последний этап установки любого сифона – проверка. Под слив подставляется ведро или миска, не несколько минут открывается кран. Если обнаружены протечки, соединения нужно дополнительно герметизировать и плотнее закрутить гайки.
Переливные модели
Сифон для кухни с переливом подойдет только для мойки, в верхней части которой есть соответствующее отверстие. Такая конструкция позволит избежать перелива воды через край, если основной сток забит отходами, перекрыт посудой, или если для каких-либо целей используется не проточная, а набранная в мойку вода.
Труба перелива может быть жесткой, сборной из частей, или гофрированной, до присоединения необходимо отрегулировать ее высоту в соответствии с глубиной раковины.
Если трубка сборная, высота регулируется по принципу телескопического сдвигания-раздвигания частей и используются фиксаторы. Гофрированная труба просто растягивается и перегибается в нужном месте.
Между впускным отверстием трубы перелива и тыльной поверхностью мойки вокруг отверстия обязательно должна использоваться плоская прокладка.
Подсоединение перелива начинается сверху, последний этап — ввод свободного конца трубы в соответствующий раструб выпускного патрубка и фиксация гайкой с уплотнительной прокладкой.
Если вы всегда — сам себе сантехник, то не помешает ознакомиться с инструкцией по подключению стиральной машины к канализации и другим коммуникациям.
В доме часто отключают горячую воду? Узнайте, как подключить бойлер к водопроводу своими руками.
Если у вас часто проблемы со смесителем на ванне, то будет полезно узнать о том, какой лучше выбрать новый смеситель с душем для ванной.
Полезные советы
Лучше выбирать системы с гладкостенной трубой, выводящейся в канализацию, их проще прочищать.
С момента демонтажа старого сифона и до последнего этапа монтажа нового раструб канализации желательно заткнуть тряпкой или пробкой подходящего диаметра.
Поверхность мойки вокруг сливного отверстия обязательно нужно тщательно очистить и обезжирить.
Герметизируются все резьбовые соединения, кроме резьбы крышки колбы — ее периодически придется откручивать, для предотвращения протечек можно использовать паклю.
В колбообразных моделях с погруженной трубкой можно регулировать высоту размещения колбы, погружая в нее патрубок на разную глубину, но он не должен касаться дна, фиксация в крайней верхней точке также нежелательна.
Лучше приобретать сифон с такими присоединительными размерами, чтоб диаметр канализационного патрубка соответствовал диаметру раструба канализации.
Есть и другие варианты – покупка сифона с универсальной, ступенчатой системой слива и обрезка патрубка до получения нужного диаметра или использование переходной уплотнительной манжеты. Первый вариант надежнее.
Покупать слив для мойки нужно либо одновременно с ней, либо после, учитывая ее дизайн, конструктивные особенности.
Современный слив для кухонной мойки достаточно просто установить, не прибегая к помощи специалистов. Главное – выбрать модель, подходящую для конкретных условий, удостовериться в отсутствии дефектов и следовать инструкции.
На современном рынке представлено значительное число моделей, и монтаж каждой из них имеет свои нюансы, хотя общие принципы одинаковы для всех типов и разновидностей сливов.
Сифон для раковины на кухню: сборка и установка
Установить сифон для раковины на кухню очень просто. Простой прибор, простая конструкция, но именно от нее зависит, будут ли проходить неприятные запахи из канализационной системы в помещение или нет. Именно это и есть основная функция данного прибора. Поэтому в конструкции сифона под мойку на кухне есть трубный изгиб или специальный вертикальный патрубок (в зависимости от конструкции), в котором постоянно находится вода. То есть, получается так, что сифон для кухни – это своеобразный гидрозатвор.
Разнообразием данный прибор не отличается. Сегодня производители предлагают всего лишь три модели: из гофры, из трубы и бутылочную модель, как показано на фото ниже. Необходимо отметить, что кухонный сифон устанавливается под раковиной, а значит, для него необходимо место, которого бы хватило не только для посадки, но и для монтажа. А так как монтаж сифона производится своими руками, то под раковиной придется поместить и сразу две руки.
Конструкция гидрозатвора
Итак, перед тем как собрать сифон для раковины на кухне, необходимо ознакомиться с его конструкцией. В принципе, гофра и трубчатая модель особой сложностью не отличаются. Это готовый гофрированный шланг из пластика или готовая трубная конструкция (тоже из пластика), которые просто крепятся к сливу для раковины на кухне, а свободный их конец вставляется в канализационную трубу через уплотнитель. В плане подсоединение к мойке все модели одинаковые. А именно:
Сверху мойки устанавливается металлическая решетка, которая преграждает путь крупным частиц всевозможных отходов. Под нее обязательно укладывается резиновая манжета для герметизации стыка.
Снизу устанавливается резиновая прокладка толщиною 3 мм, которую подпирает выходной патрубок. Крепление патрубка производится через металлическую решетку с помощью винта с резьбой. То есть, шляпка крепежа окажется в раковине.
На выходном патрубке снизу есть резьба, на которую надо будет накрутить гайку. Последняя будет прижимать весь сифон к патрубку. Между ними устанавливается прокладка из мягкого пластика.
В принципе, на этом установка сифона на раковину всех моделей заканчивается. То есть, бутылочный вариант будет дальше собираться по-другому. А вот гофрированный и трубный просто подсоединяются к канализации. И на это можно сказать, что установка сифона на кухне завершена. Кстати, необходимо отметить, что в некоторых конструкциях выпускного патрубка есть дополнительный боковой патрубок. Его назначение – подключить стиральную или посудомоечную машину.
Поэтому стоит более подробно остановиться на устройстве слива раковины бутылочного типа и на том, как правильно установить сифон.
Устройство бутылочного гидрозатвора
Устройство сифона бутылочного типа – это корпус, который снизу закрыт днищем на резьбе с прокладкой из резины или пластика. Основное назначение днища – это прочистка гидрозатвора, если в нем накопились осадки или отходы. То есть, оно просто откручивается, сливается вода с осадками, корпус изнутри прочищается.
Сверху корпус закрывается накидной гайкой, которая герметизирует соединение корпуса с входным патрубком. Герметизация производится специальной конусной манжетой. При сборке сифона для раковины манжета устанавливается конусом в корпус. При затягивании гайки от руки происходит вдавливание манжеты между гидрозатвором и патрубком. Кстати, с помощью патрубка, а это отдельная труба, можно регулировать высоту посадки самого прибора, вытягивая или вдавливая его в корпус.
На корпусе сифона есть боковой патрубок, через который производится соединение его с канализационной системой. Соединение производится чаще всего гофрированным шлангом из пластика, который прикрепляется к прибору накидной гайкой через уплотнительное кольцо.
Установка гидрозатвора
Перед тем как установить сифон для раковины, еще в магазине надо проверить его комплектность и качество. Основное внимание на резьбу между частями. Она должна быть четкой, без изъянов. Что касается комплектности, то во всех стыкуемых частях должны быть прокладки. Ведь основное требование к изделию – это герметичность его стыков.
Если прибор продается в собранном виде, то его надо разобрать, все проверить и собрать. Сборка сифона должна производиться в точности по обратной последовательности разборки. Кстати, вся сборка производится вручную, никаких инструментов и большого давления. Специалисты рекомендуют в каждом соединении кроме прокладок использовать и герметик. После монтажа сифона для раковины все остатки герметика подтираются.
Теперь переходим к основному вопросу статьи, как установить сифон на кухне?
В первую очередь сама конструкция собирается полностью. Проверяются соединения ее деталей.
Теперь в саму мойку укладывается металлическая решетка, которая крепится винтом к выходному патрубку.
После чего нижний конец патрубка вставляется в сам прибор и зажимается накидной гайкой. Как было сказано выше, установка сифона на мойку делается от руки.
Теперь к боковому выходу прикручивается гофрированный шланг. Его другой конец вставляется в канализационную систему.
Все, установка сифона для раковины закончена. Можно включать воду и проверять, не подтекает ли какой-нибудь стык. При правильной сборке с использование герметика обычно этого не происходит.
Гидрозатвор для двойной мойки
Сифон для двойной раковины на кухне отличается от обычного не очень сильно. То есть, это все тот же отвод из пластиковой трубы или гофры, или это бутылочного типа прибор. Просто он соединяется с раковинами через систему отводов, которые отходят от каждой мойки и соединяются в одном вертикальном патрубке через тройник. На фото ниже это хорошо показано.
В принципе, вариантов соединения сифона на двойную мойку немало. Здесь может использовать не тройник, а специальный элемент неразборного типа с четырьмя патрубками. Выбирать, какой из них лучше, непринципиально. Главное – это придерживаться правила полной герметизации всей конструкции в целом. Хотя, чем меньше стыков, тем лучше. Сам же монтаж производится идентично обычной модели.
Полезные советы
Кроме того что надо обязательно знать все позиции последовательности монтажного процесса, необходимо также учитывать некоторые моменты, на которые новички внимания не обращают.
Перед тем как собрать сифон для мойки, необходимо убедиться, что все его детали, особенно места резьбовых соединений, были чистыми. Грязь и песок – это те незначительные на первый взгляд частицы, которые могут нарушить герметичность всей конструкции.
Нельзя сборку делать, если детали не сухие. На мокрую поверхность герметик не наносится.
Установку своими руками надо производить так, чтобы высота расположения выходного патрубка из корпуса сифона была на порядок выше отверстия канализационной трубы.
Виды сифонов для кухни в плане сырьевого материала – это пластик, латунь и нержавейка. Первый – бюджетный и проверенный временем, так что при выборе лучше его не найти. Второй быстро выходит из строя за счет коррозийных процессов. Третий – самый красивый и самый дорогой.
Обратите внимание при покупке, из какого материала сделан винт, которым решетка внутри мойки прикручивается к выходному патрубку. Он может быть изготовлен из нержавейки или из обычной стали, покрытой хромом или никелем. Первый вариант лучше, потому что прослужит вечно. Определить сырьевой материал можно обычным магнитом. К нержавеющей стали он не прилипает.
Кстати, именно винт очень часто становится причиной сложности замены всего прибора. Стальной элемент ржавеет и внутри резьбового соединения прикипает. Поэтому перед тем как поменять сифон, надо сначала приложить усилия, чтобы выкрутить данный крепеж, что часто приводит к его излому.
https://www.youtube.com/watch?v=_ql3UzUS9Tc
Итак, подводя итог, нужно отдать должное простой конструкции гидрозатвора, который устанавливается под кухонную мойку. Но именно он является неотъемлемой часть и сантехнического прибора, и мебели. Его внешний вид неважен, потому что он просто не виден за дверцами тумбы. Но вот к качеству надо предъявлять при покупке определенные требования. И главное из них – это хорошая качественная резьба в местах соединения его частей.
Переход на домашний блог
Одна из наиболее заметных проблем, с которыми я сталкиваюсь при осмотре кухонной сантехники в доме, связана с посудомоечной машиной. Хотя здесь есть несколько вещей, которые я проверяю, одна из них, которую я чаще всего замечаю, — это «отсутствие высокого контура на сливном шланге посудомоечной машины».

Назначение «высокого контура» или отдельного «антисифонного устройства» «на посудомоечной машине — это предотвращает попадание сточных вод из кухонной мойки на дно посудомоечной машины при сливе из раковины.Антисифонное устройство — более безопасный способ избежать этого, поскольку оно включает воздушный зазор, делающий почти невозможным проникновение бактерий в чистую посуду, тогда как высокий контур был бы проблемой только в том случае, если бы обе раковины были заполнены и опорожнены на в то же время слив из кухонной мойки был частично закупорен, и сточная вода может попасть обратно на дно раковины посудомоечной машины. Как только посудомоечная машина начинает свой цикл, эта сточная вода объединяется с пресной водой и брызгает на вашу посуду, надеясь, что ее откачивают и промывают в следующем цикле.
Обычно, когда посудомоечная машина находится в цикле слива, вы услышите булькающий шум, исходящий из сливной трубы кухонной раковины или со стороны слива, если она к ней подключена. Если какая-то вода или отходы попадают в линию, проблема связана с самим сливом.
Установить высокую петлю довольно просто, в то время как антисифонное устройство потребует сверления в столешнице и установки соответствующего устройства.
Говоря о посудомоечных машинах, не забывайте следующее:
1.Протрите дверные уплотнения и удалите все остатки, которые могут помешать правильному функционированию уплотнения.
2. Прочистите ситечко для пищевых продуктов в середине отсека стиральной машины под рычагом стиральной машины.
High Loop
Воздухозаборный клапан

Позвоните в офис местного инспектора, чтобы узнать, какой тип защиты им требуется в вашем городе. В некоторых юрисдикциях требуется антисифонное устройство типа столешницы.
Для профессионального осмотра дома в Сидар-Фоллс, Ватерлоо, Уэверли, Гранди-Центр, Райнбек, Айова и прилегающих районах позвоните в компанию Jon Bronemann Home Inspections, LLC по телефону 319-239-5880.

Сточные системы для моек из нержавеющей стали и гранита
Раковина — это наиболее часто используемая часть кухни: место для мытья овощей и других ингредиентов, слива воды для приготовления пищи и быстрого ополаскивания посуды. Чтобы люди работали эффективно, все, что попадает в канализацию, должно надежно сливаться. Высококачественная система слива позволяет работать быстро, независимо от того, есть ли у вас раковина с одной или двумя раковинами. В зависимости от раковины вилка может управляться вручную или автоматически.
hansgrohe поставляет наборы для мусора для самых разных встраиваемых решений, независимо от того, встраивается ли мойка в кухонную стойку или островок. Техническая система идеально сочетается с любым стилем кухни, сифон незаметно работает под столешницей. Аксессуар hansgrohe обеспечивает идеальное соединение с канализационными трубами, объединяет перелив и может использоваться для подключения слива стиральной или посудомоечной машины.
Как выбрать оптимальную технологию слива для вашей мойки
Чек: раковина из нержавеющей стали или гранита SilicaTec .Из-за разной толщины материала каждая из двух версий оснащена собственными наборами отходов. Мойки hansgrohe из нержавеющей стали можно комбинировать с переливом и решетчатыми корзинами из матовой нержавеющей стали.
Выбор за вами: раковина с одной или двумя раковинами ? Для мойки из нержавеющей стали hansgrohe с двумя раковинами необходим слив на два переливания; для версии SilicaTec достаточно одного переполнения. Предыстория: в двойной раковине из нержавеющей стали сливается лишняя вода из двух бассейнов отдельно; в гранитной версии бассейны соединяются и используют общий перелив.
Мойки hansgrohe с одной раковиной из нержавеющей стали оснащены сливным гарнитуром с переливом, адаптированным к материалу.
Размер бассейна, как правило, не имеет значения при выборе технологии слива.
Выбор за вами: ручной или автоматический ? Раковину можно закрыть сетчатой корзиной, которая управляется вручную или автоматически. Он накапливает воду и предотвращает попадание предметов в канализацию и блокировку сифона. Ручное управление означает, что вы берете руку в резервуар и открываете или закрываете пробку.В случае с автоматическим набором отходов вы используете эксцентриковый пульт дистанционного управления. Для поворотной ручки необходимо второе отверстие под смеситель на краю мойки или в столешнице. Комбинированные блоки для мойки hansgrohe с кнопкой Select предлагают инновационную концепцию управления, сочетающую слив с водой и управление водой. Подача воды запускается и останавливается нажатием кнопки, а при легком повороте корзина сита поднимается или опускается в слив. Механика пульта дистанционного управления скрыта под раковиной.
Экономия места, повышение гибкости
Во всех наборах для отходов hansgrohe используются компактные сливные патрубки и сифоны, благодаря которым в базовом блоке остается достаточно места для другой посуды. Регулируемые монтажные трубы можно адаптировать к конкретной ситуации с мойкой. Наборы для мусора также идеально подходят к hansgrohe sBox. Надежное хранение шлангов обеспечивает оптимальную механику наших кухонных смесителей с функцией извлечения.
Кухня и ванна: вентиляция с воздухозаборными клапанами
Сантехники ненавидят вырезать отверстия в крышах для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий.Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем протяжении. Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания. Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью ее заполняют, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади.Это отрицательное давление может создать достаточно всасывания для откачивания воды из сифона сифона, позволяя канализационному газу попадать в дом через теперь уже пустой сифон. К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытащить сифоны. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремленная по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.
Более чем один способ вентиляции
Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления сифона, позволяют наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.
У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или сменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /
система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове.Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы практически вытесняют традиционные вентиляционные линии.
Клапаны для впуска воздуха можно использовать везде, где традиционная вентиляция была бы проблематичной, или просто для упрощения установки приспособлений во время реконструкции. Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы одного вентиляционного отверстия для наружного воздуха.
AAV не новость.Разработанная в Европе еще в 70-х годах система воздухозабора Studor (Studor, 800 / 447-4721, www.studor.net) была представлена в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая санитарные коды SBCCI, BOCA, IRC и IPC. Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи, они подпадают под действие Раздела 301.2 UPC. Хотя я устанавливал AAV Studor в течение нескольких лет без единой поломки, Oatey (800 / 321-9532, www.oatey.com), а также их предлагают другие производители.
AAV — это простой односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом. Если вы когда-нибудь спотыкались о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. AAV стоят около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.
Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями.Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов, иногда называемые «обманщиками», рассчитаны всего на 1/2 DFU (дренажное приспособление) и не допускаются большинством строительных норм. Чтобы различать два устройства, ищите протокол тестирования — ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — отпечатанный на корпусе AAV. Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.
Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий. Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушки / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдёт).
Простая установка
AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке — и, пока есть хотя бы один обычный выход для наружного воздуха, все готово.Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, поэтому его нельзя изолировать внутри стены. Но если воздух и доступ есть — скажем, через съемную панель с жалюзи или экран, — его можно установить там. AAV должны быть установлены вертикально (не более 15 градусов от вертикали), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке AAV необходимо установить не менее чем на 6 дюймов выше изоляции.
AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию).Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.
Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки. Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбрасывает ловушку в сторону, освобождая место для мишени перед тем, как она ударится о заднюю стену.
Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты.(Никогда не используйте пасту, поскольку химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь. Мини-вентиль Studor — тот, который я использую чаще всего — рассчитан на 2-дюймовые вентиляционные отверстия и поставляется с переходным соединителем размером 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.
Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов.Просто установите AAV — у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.
Во многих случаях проще вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционный вентиль. Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. При установке герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.
Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рисунок 4). Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви). См. Таблицу DFU — таблицы 709.1 и 710.1 (2) в Международном кодексе по сантехнике или эквивалент в UPC — чтобы увидеть, какие приспособления подходят под эти числа. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.
Узлы дренажной арматуры для светильников и групп
Крепеж Тип
Автоматическая стиральная машина (бытовая)
Вся группа ванн (унитаз, биде, умывальник, ванна или душ)
Ванна или джакузи
Биде
Кухонная мойка
Поднос для белья
Lav
Душевая кабина
Душевая кабина
Трап
Посудомоечная машина
Максимальное количество DFU, допустимое для горизонтальных водостоков и вертикальных стояков
Размер дренажной трубы (в дюймах)
1 1/2
AAV могут вентилировать более одного устройства, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют. AAV имеют емкость от 6 до 500 DFU.
Чтобы удалить воздух из стиральной машины с помощью AAV, я провожу трубку диаметром 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, и заканчиваю ее в отсеке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.
Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Этот соединяется с 2-дюймовым сифоном, который сливается в 3-дюймовый ответвление.
Рекс Колдуэлл — старший сантехник в Роки-Маунт, штат Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».
Самый распространенный дефект при установке посудомоечной машины — Structure Tech Home Inspections
Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому я решил связаться с производителями напрямую. Я разослал электронное письмо восьми производителям посудомоечных машин: задают им этот вопрос:
«В инструкциях по установке всех ваших посудомоечных машин на сливе посудомоечной машины требуется высокий контур.Какова цель этого? Разве верхняя петля, встроенная сбоку посудомоечной машины, не дает того же? Любые идеи или комментарии по этому поводу были бы очень признательны ».
Вот ответы Я получил:
Kenmore: « Чтобы предотвратить потенциальное загрязнение посудомоечной машины обратным потоком, необходимо использовать высокий контур или воздушный зазор. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807.4 Единых состояния Сантехнического кодекса: «Нет бытовые посудомоечных машины не должны быть подключены напрямую к дренажной системе или пищевых отходам без использования одобренного посудомоечного воздушного зазора фитинга на нагнетательной стороне посудомоечной машины Перечислены межэлектродные зазоры должны быть установлены с. отметка уровня затопления (FL) на уровне затопления раковины или сливной доски или выше, в зависимости от того, какая из них выше, либо отдельно зафиксированная воздушным перегородкой на стояке «.
GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокий контур от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или вытекание воды во время работы.»
Bosch: Высокая петля в сливном шланге вашей посудомоечной машины предназначена для предотвращения оседания воды в шланге, если он свисает ниже или горизонтально. Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.
Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительная высокая петля в задней части посудомоечной машины. Мы видели, что, когда этот элемент не применяется, со временем у потребителя будут возникать проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
Maytag: Нет ответа через 29 дней. Бу.
Whirlpool: Нет ответа через 29 дней. Бу.
Амана: Нет ответа через 29 дней. Бу.
Подводя итог, можно сказать, что причиной высокого контура является предотвращение обратного потока воды в посудомоечную машину и предотвращение неправильного слива воды.Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной. В Миннеаполисе отсутствие правильно установленной высокой петли под кухонной раковиной требует ремонта для их оценки истинности продажи жилья.
Пост-обновление за 2016 год:
Миннесота приняла новый государственный сантехнический кодекс, и петли высокого уровня уже недостаточно.Теперь необходимо установить некрасивый воздушный зазор. Подробнее по этой теме здесь: http://structuretech2.com/2016/03/new-minnesota-plumbing-code/#dwairgap
Рубен Зальцман, Structure Tech Home Inspections — Электронная почта — Minnesota Home Инспекции
Раковина и канализация | HomeTips

Схемы и полезные советы о том, как работает раковина и слив для кухни и ванной комнаты
Слив в раковине всегда включает «ловушку», которая наполняется водой, чтобы предотвратить попадание канализационных газов в дом.
Кухонные раковины и раковины для ванных комнат подключены к домашней системе водоснабжения, которая снабжает смесители, а также к домашней системе канализации-сточных вод (DWV) для канализации. И кухонные раковины, и раковины для ванны работают одинаково; Основное отличие состоит в том, что кухонные мойки предназначены для подключения к большему количеству приспособлений, чем к крану, таких как фильтр для воды, мусоропровод и посудомоечная машина. В большинстве раковин для ванных комнат есть только кран и слив.
Слив для раковины
Слив для раковины состоит из нескольких компонентов.В кухонных мойках ситечко вставлено в корпус сита, которое вставляется в отверстие под раковину и приклеивается к раковине с помощью шпатлевки для сантехников. Под раковиной корпус фильтра соединяется с патрубком слива и остальной частью слива. Мусоропровод, если он есть, крепится непосредственно к специальному фильтрующему корпусу. (См. Раздел «Как работает вывоз мусора».)
Схема слива кухонной раковины
У большинства раковин для ванн нет фильтра, но есть откидная пробка, чтобы в раковину можно было легко наполнять воду.Выдвижная заглушка вставляется в корпус слива, который подсоединяется так же, как корпус фильтра кухонной мойки, как показано справа. (Для получения дополнительной информации см. Сантехника для раковины в ванной.
Под раковиной резиновое уплотнение, металлическая шайба и большая контргайка или фиксатор прижимают корпус к раковине. Прямая насадка крепится к корпусу фильтра с помощью резьбового соединения. соединительные муфты соединяют патрубок, основные части сифона и короткий резьбовой ниппель на тройнике в сливной трубе.На стене или в задней части корпуса декоративная накладка, называемая накладкой, скрывает соединитель и ниппель. Сточные воды выходят через сифон и спускаются по дренажной трубе в основную трубу.
Что такое ловушка для раковины?
Сифон для раковины — это J-образная труба под раковиной, предназначенная для улавливания ядовитых канализационных газов до того, как они попадут в дом. Самую распространенную ловушку иногда называют P-ловушкой (потому что она имеет форму буквы P, которая упала лицом вниз).
Сифон для раковины в ванной
Когда вода стекает в слив раковины, она проходит через сифон и выходит из водосточной трубы. Но поскольку сливная труба выходит на более высоком уровне, чем изогнутая часть трубы, часть воды улавливается и удерживается в изгибе сифона. Эта вода обеспечивает уплотнение, не позволяя канализационным газам подниматься вверх через слив раковины. Каждый раз, когда вы пользуетесь раковиной, вода в сифоне заменяется.
Сифон присоединяется к патрубку слива раковины и водосточной трубе с помощью резьбовых соединений. Большая резиновая шайба под каждой муфтой обеспечивает водонепроницаемое уплотнение.
Если раковина засорилась — или если вы уронили в канализацию небольшой предмет — первое место, где нужно искать засорение или потерянный предмет, находится в легко снимаемом сифоне (не забудьте поставить под него ведро, прежде чем разбирать трубы) .У некоторых ловушек внизу есть пробка для очистки, поэтому вам даже не нужно снимать ловушку.
Рекомендуемый ресурс: Получите предварительно проверенную местную дренажную систему Pro
Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263
О Доне Вандерворте
Дон Вандерворт разработал его опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора журнала Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.
Новый способ вентиляции кухонного острова
Обычная островная петля (изображенная здесь) может стать менее популярной сейчас, когда вариант совмещения отходов и вентиляции снова стал легальным.
Сводка: Эксперт по кодам Гленн Мэтьюсон описывает три способа вентиляции кухонного острова: вентиляционное отверстие для арматуры, клапан впуска воздуха и комбинированная система сброса и вентиляции.Комбинированное вентиляционное отверстие не является популярным решением для вентиляции острова, потому что в прошлом это не разрешалось, если на острове был установлен измельчитель пищевых отходов, но это правило не было основано на исследованиях и было исправлено в выпуске IRC 2018 года. Поскольку во многих штатах и муниципалитетах используются более старые версии кода, может потребоваться некоторое время, чтобы комбинированный вентиль прижился, но Мэтьюсон объясняет, что это может быть долгожданной альтернативой другим типам вентиляции островов.
Большинство строителей и сантехников знакомы с двумя способами вентиляции раковин кухонного острова: проверенным временем вентилируемым вентилем и новым воздушным клапаном, или AAV.Ни один из методов не является абсолютно надежным — они разрешены в определенных обстоятельствах, а их принятие и разработка не универсальны для муниципалитетов, штатов или даже организаций, пишущих код. Тем не менее, есть, пожалуй, лучший метод вентиляции кухонных принадлежностей — мы вернемся к этому через минуту.
Какими бы сложными ни были современные дома, простая чашка воды — единственное, что удерживает канализационные газы от попадания в наши дома. Эта чашка с водой находится в так называемой P-ловушке.Вопреки некоторым предположениям, его название не имеет ничего общего с типом жидкости в нем, а скорее с формой водопровода, которая похожа на букву P, упавшую на его лицо. Каждый раз, когда используется приспособление, вода в сифоне очищается и заменяется. Если в сливной трубе недостаточно вентиляции, поток воды из сливной раковины или ванны может высосать остатки воды из сифона. Вентиляция устраняет это сифонное действие, гарантируя, что последняя чашка или около того воды, попавшей в ловушку, застрянет там до следующего использования приспособления.Это проверенная наука. Вы могли подумать, что все в коде будет определено таким образом, но это не всегда так.
Вентиляционное отверстие для островной арматуры
Метод «старой школы» вентиляции островных раковин уместно назван в IRC Раздел P3112 «островной вентиляционной решеткой». Эта островная петля, которая впервые появилась в Унифицированных правилах для сантехники в 1958 году, позже была признана в большинстве других моделей сантехнических кодов и оставалась практически неизменной на протяжении многих лет. С его помощью снимаются некоторые исключения из стандартных правил сантехники ради дизайна кухни.Вентиляционное отверстие подключается к ловушке в пределах стандартных ограничений, но вместо того, чтобы подниматься через крышу, этому вентиляционному отверстию разрешается повернуться в горизонтальное положение и опуститься ниже уровня пола. Он может повернуться, не достигнув давно существующей минимальной высоты 6 дюймов над краем мойки на уровне затопления, при условии, что он поднимается над сливным отверстием на дне раковины.
Поднявшись хотя бы над выпускным отверстием раковины, раковина может стекать через выпускное отверстие, но не полностью. Если есть засор, в раковине останется вода, чтобы предупредить пользователя о проблеме.Такая «сигнализация» является неотъемлемой частью конструкции сантехники. Вентиляционное отверстие в виде островной петли может поворачиваться ниже верхней части раковины только потому, что требуется очистка для удаления любых засоров в вентиляционном отверстии. Доступ для сливной змейки заменяет безупречный дизайн сантехники. зазор для этого доступа прописан в разделе IRC P3005.2.9 и требует 18 дюймов, измеренных по горизонтали перед отверстием для очистки. Обычно это означает, что очистка должна быть обращена к дверцам шкафа.
Одна проблема с островной петлей заключается в том, что она занимает много места в шкафу под раковину. Он также требует большого количества фитингов и определенной геометрии, а на его установку уходит много времени и денег. Эти недостатки привели к поиску альтернативного решения.
Вентиляция с помощью AAV
Это решение — AAV — было изобретено в Европе Стуре и Дорис Эриксон (Стю-Дор), чье «Studor Vent» стало обычным сантехническим жаргоном для этого устройства. AAV прибыли в США в 1986 году, но не появлялись в моделях сантехнических кодов до 1995 года. Эти односторонние клапаны пропускают воздух в канализацию, чтобы защитить ловушку от перекачки воды, но они не пропускают канализационный воздух в ваш дом.Что наиболее привлекательно, они устраняют необходимость в вентиляционном отверстии, поднимающемся вертикально через крышу или вниз под полом, что делает их идеальными для реконструируемых приложений, где добавление нового вентиляционного отверстия через стены и крышу существующего здания может быть непомерно затратным. И занимают очень мало места. AAV можно разместить на высоте до 4 дюймов над дренажем арматуры или горизонтальным отводом дренажа. Они стали популярными не только для островных вентиляционных отверстий или раковин в подвале вдали от существующих вентиляционных отверстий, но и в любом другом месте, где стоимость труб и рабочей силы превысит стоимость клапана.
Они не могут быть установлены до тех пор, пока водопроводная система не будет проверена на газонепроницаемость, и, как и островные петли, они должны быть доступны. Что еще более важно, они не являются универсальной альтернативой, поскольку некоторые местные правила не допускают их. Непонятно, почему они не получили всеобщего одобрения — IRC и различные сантехнические нормы позволяют использовать AAV в различных приложениях, и существует стандарт испытаний ASTM, который узаконивает их изготовление и работу. В местах, где это не разрешено, это может быть слишком распространенным случаем: «мы всегда так поступали.”
Но еще один способ вентиляции кухонного острова существует уже давно, хотя он и не используется широко, — это комбинированная система вентиляции и слива. В этой системе используется дренажная труба увеличенного диаметра, которая выполняет двойную функцию одновременно с отводом и отводом. Большее поперечное сечение дренажной трубы и ее максимальный уклон 1/2 из 12 на горизонтальных участках гарантируют, что сточные воды, стекающие по трубе, никогда не заполнят ее, оставляя воздушное пространство над стоком для вентиляции системы. Есть только одна вертикальная труба — соединение между сливом арматуры и горизонтальной частью комбинированной системы сброса и вентиляции — которая также имеет большие размеры и может опускаться до 8 футов.перед подключением к горизонтальной части. В отличие от некоторых других вариантов вентиляции в кодексе, горизонтальная длина комбинированной системы сброса и вентиляции не ограничена.
Из трех упомянутых здесь методов вентиляции острова, комбинированная система сброса и вентиляции, возможно, является самым простым. Так почему же это не прижилось? Вероятно, потому, что до изменения Международного жилищного кодекса в 2018 году вы не могли подключить устройство для удаления пищевых отходов к комбинированной системе для удаления отходов и вентиляции. Даже если у вас нет специального измельчителя, прикрепленного к мойке, подобные устройства есть во многих посудомоечных машинах.Из практических соображений посудомоечные машины обычно устанавливают рядом с раковинами. Если вы не можете подключить посудомоечную машину для измельчения пищевых продуктов к комбинированной системе слива и вентиляции, вам придется прибегнуть к другим возможностям. Отсюда обычное использование островной петли и AAV.
Причина запрета на подключение устройств для удаления отходов к комбинированным системам удаления отходов и вентиляции изложена в комментариях к более ранним версиям кодекса, как в этой заметке в IRC 2015 г .: «Из-за низких скоростей и объемов потока, которые возникают в В этих системах любые внесенные твердые частицы будут накапливаться, вызывая закупорку и уменьшение внутренней площади поперечного сечения трубопровода.Следовательно, раковины, оборудованные устройствами для удаления пищевых отходов и приспособлениями для удаления твердых отходов, не могут обслуживаться комбинированным сливом и вентиляцией ».
Это обоснование , как оказалось, не основано на науке. Это было предположение. И это неправильно.
Когда код обновляется, Международный совет кодов публикует книгу «Существенные изменения в Международном жилищном кодексе». Издание 2018 г. полностью раскрывает запрет на установку устройств для удаления отходов к комбинированным системам удаления отходов и вентиляции, отмечая: «Когда это ограничение было введено в кодекс, не было проведено никаких исследований и не было выявлено никаких полевых проблем, подтверждающих это ограничение.Исследовательский фонд Американского общества инженеров-сантехников провел исследование, и: «Их технические результаты не нашли технического обоснования для введения ограничения на сброс устройств для удаления пищевых отходов в комбинированные системы удаления отходов и вентиляционные системы».
Итак, IRC был изменен. Теперь, если вы используете новейшую версию, вы можете подключить посудомоечную машину для измельчения пищевых продуктов и измельчитель отходов к комбинированной системе для удаления отходов и вентиляции. Если бы не канцелярский сбой, Международный сантехнический кодекс, вероятно, также снял бы запрет — и это произойдет в обновлении 2021 года.Это хорошая новость для тех, кто планирует кухонный остров с трудностями для вентиляции, особенно в юрисдикциях, где использование AAV запрещено.
Хотя это относительно незначительное изменение, оно может существенно повлиять на то, как строители устанавливают кухонные острова, делая работу проще и дешевле. Однако большинство штатов и муниципалитетов используют более старые версии кода, поэтому может потребоваться некоторое время, чтобы они стали популярными. И точно так же, как определенные части кодекса настаивают на том, что «мы всегда делали это таким образом», некоторые торговцы и государства, вероятно, будут продолжать использовать другие методы на тех же основаниях.
Это не означает, что комбинированная система слива и вентиляции является ответом на все головоломки, связанные с вентиляцией кухни и острова, но она может быть предпочтительнее, чем вентиляция для островной арматуры, а в регионах, где использование AAV не разрешено, приветствуется альтернатива.
от Fine Homebuilding # 286
Подробнее о черновой сантехнике:
Дренажно-дренажные системы — Несмотря на то, что они спрятаны за стенами, в полу и потолке, трубы, составляющие систему дренажа-дренажа дома, являются балансом уравнения водопровода.
14 Советы по сантехническому оборудованию в ванной — Эти простые правила сделают вашу работу лучше, от линий подачи до канализации.
Обрамление с мыслью о сантехнике — Несколько советов, которые помогут вам уберечь свои палки и гвозди от пути сантехников.
Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.
Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик
×
Крепеж для мойки | PlumbersStock
О приспособлениях для монтажа раковины
Если вы хотите установить раковину, скорее всего, вам понадобится крепеж .Без правильных деталей мойки , таких как монтажные скобы , пластины, зажимы и болты , вам будет сложно закрепить установку. Если вы ищете качественное оборудование для монтажа мойки по приемлемой цене, вы, безусловно, обратились по адресу. Мы предлагаем товары всех брендов высочайшего качества ( Moen, Elkay ), а также скидки до 50% на некоторые из лучших товаров на складе.
Читайте дополнительную информацию и наше руководство по приобретению монтажного оборудования! Независимо от того, есть ли у вас кухонная мойка , устанавливаемая под столешницу, или настенная раковина для ванной комнаты , в PlumbersStock есть все необходимые детали.
Типы оборудования для монтажа под мойку
Когда дело доходит до оборудования для мойки, существует три распространенных типа монтажа: под монтаж, встраиваемая и настенная мойка . В PlumbersStock мы предлагаем монтажные кронштейны, зажимы и зажимы для раковины для правильной установки.
По большей части раковины не нужно крепить к стене; но есть определенные дизайнерские решения, которые требуют именно этого. В этих розетках вам потребуются специальные монтажные зажимы, чтобы гарантировать, что ваша мойка имеет структурную целостность и баланс, необходимый для ее неподвижности; к счастью, у нас есть именно то, что вам нужно.
Подставка
удобна для чистки, но не обеспечивает такой же поддержки, как встраиваемая раковина, поэтому вам необходимо подходящее оборудование для установки под раковину для безопасной конфигурации.
В раковинах из нержавеющей стали требуются зажимы для правильной установки, поскольку они не такие тяжелые, как чугун, который под действием силы тяжести создает плотное уплотнение с герметиком.
Почему настенный монтаж?
В большинстве случаев проще не прижимать изделия к стене; в конце концов, поиск шпилек и покупка дополнительного оборудования может показаться слишком хлопотным для проекта.
No related posts.
