Мебельный крепеж для ДСП, краткий обзор разновидностей
При соединении деталей из ламинированного ДСП в сборке корпусной мебели используются метизы – крепежная фурнитура. Как правило, она рассчитана на соединение вертикальных стоек и горизонтальных полок под углом 90 градусов. Мебельный крепеж для ДСП бывает разных видов. От его качества и особенностей установки зависит и вид самой мебели, эстетичность сборки, и долговечность.
Содержание
- Виды мебельного крепежа для ДСП
- Шурупная стяжка на конфирматы (евровинты)
- Эксцентриковая стяжка для скрытого крепежа
- Скрытый крепеж ДСП на мебельные шканты
- Полкодержатели для полок в шкафах-купе
- Крепеж для ДСП и стекла
- Использование шурупов в сборке шкафов-купе
- Крепление ДСП к стене при установке шкафа-купе
- Нюансы расстановки крепежа при разметке деталей ДСП
Виды мебельного крепежа для ДСП
Условно мебельный крепеж ЛДСП при сборке шкафа-купе и других предметов обстановки можно разделить на два вида – скрытый и сквозной.
Как понятно из названия, в первом случае визуально соединения незаметны после сборки, а во втором – видны шляпки шурупной или винтовой стяжки.
Шурупная стяжка на конфирматы (евровинты)
Конфирматы – шуруп с большим шагом резьбы. Самый популярный мебельный крепеж для ДСП панелей между собой в сборке корпусов шкафа-купе толщиной 16-18 и 25мм. В первом случае, как правило, используются конфирматы 5х50, во втором – 7х70.
Для соединения деталей необходимо засверливаться специальным конфирматным сверлом. Оно обеспечивает нужное расширение до диаметра 7-8мм ближе к головке конфирмата с последующей зенковкой для утапливания шляпки с лицевой стороны ДСП в месте крепления.

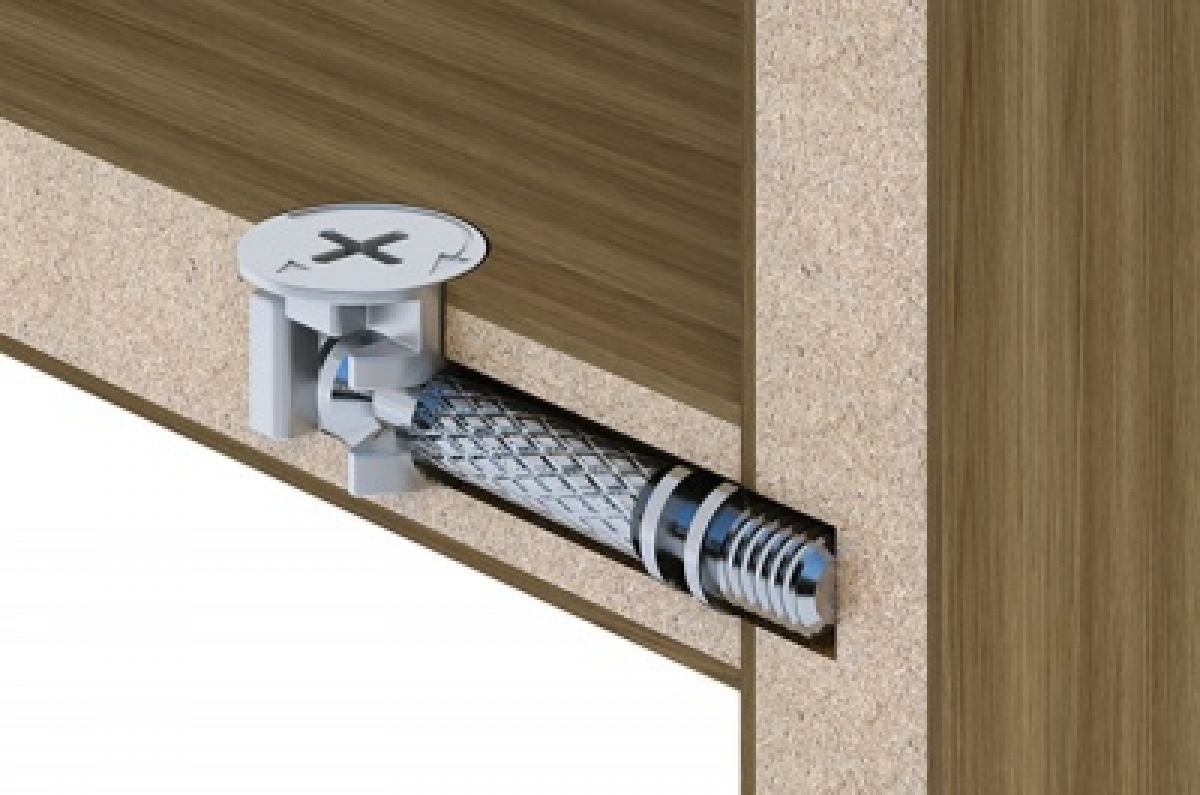

Эксцентриковая стяжка для скрытого крепежа
Разновидностей эксцентриковой стяжки очень много, как и названий – эксцентрик, минификс, рафикс и т.д. Все они представляют собой сочетание стержня (шток, дюбель) и головки (муфта, эксцентрик, корпус) разной формы.
Для разных видов соединений могут использоваться специфические виды эксцентриковой стяжки, с угловым и двойным штоком.
Различают эксцентрики по виду шляпки – она может быть рассчитана на шестигранник, крестовую отвертку, а то и вовсе комплектоваться удобной защелкой, не требующей для сборки-разборки никакого ручного инструмента. Также различают эксцентриковую стяжку по форме и длине штока. Например, у рафиксов шток очень короткий, из-за этого сам эксцентрик устанавливается максимально близко к торцу полки.
Помимо очевидного преимущества перед конфирматами – возможности скрытого крепежа – эксцентрик позволяет многократно разбирать и собирать мебель при необходимости. При этом места крепления не разбалтываются и не теряют прочности со временем.
Из недостатков можно выделить только сложность установки для неопытного мастера. Эксцентриковая стяжка требует точного расчета для монтажа и понимания, как лучше сделать соединение. В некоторых случаях скрытый крепеж ДСП на эксцентрики сопровождается параллельной установкой мебельных шкантов для дополнительной фиксации детали.
Скрытый крепеж ДСП на мебельные шканты
Для соединения деталей из ЛДСП мебельные шканты используются крайне редко. Этот вид крепежа больше характерен при работе с мебельными щитами, фанерой и деревом, поскольку сопровождается склеиванием деталей и зажимом струбцинами. При монтаже шкафа-купе подобный способ крепления будет сильно замедлять процесс.
Но при сборке каких-то отдельных элементов с множеством перегородок мебельные шканты оказываются незаменимыми. Например, при ячеистых перегородках в выдвижных ящиках или многоуровневых открытых полках с соосными соединениями в качестве скрытого крепежа лучше и проще использовать мебельные шканты.
Полкодержатели для полок в шкафах-купе
Простейший полкодержатель представляет собой «бочонок», для установки которого требуется сделать несквозное отверстие диаметром 5мм с внутренней стороны боковины шкафа-купе.
В качестве полкодержателей используют и рафиксы – эксцентриковую стяжку с коротким штоком.
Он обеспечивает дополнительную фиксацию полки, при этом ее также можно снять при необходимости.
Он обеспечивает дополнительную фиксацию полки, при этом ее также можно снять при необходимости.Также можно сделать съемный крепеж полки ДСП на полкодержателях с фиксацией, которые устанавливаются по аналогии с «бочонками», но при этом имеют другую форму выступающей части.
Крепеж для ДСП и стекла
Обычно в конструкции шкафа-купе и дополнительных модулей стекло используется в качестве полок. В качестве крепежа стекла к боковинам из ДСП используются специальные полкодержатели с силиконовой «оберткой». Лучше всего, для дополнительной фиксации стеклянной полки приобрести полкодержатели с присоской. Для установки требуется сделать несквозное отверстие диаметром 5мм.
Если стекло крепится к ДСП только с одной стороны, то его устанавливают на специальные держатели с «обхватом», их называют «пеликаны», «туканы». Размер таких полкодержателей и конструкция подбирается по толщине стекла и глубине удерживаемой полки.
Использование шурупов в сборке шкафов-купе
Сами детали из ДСП редко соединяются между собой на обычные шурупы – в основном используются конфирматы.
А вот для установки фурнитуры используют саморезы разного формата, в основном:
- 3,5х16 и 4х16 для крепления направляющих выдвижных ящиков и других механизмов.
- 4х20 для крепления к ДСП фланцев труб, декоративных ножек, подпятников и другой фурнитуры.
- 4х30 для стяжки фасадов с корпусом ящика, притягивания к планкам крыши и козырька шкафа-купе.
- Саморезы 3х16 или мелкие гвозди для крепления ДВП и ХДФ (задних стенок и донышек выдвижных ящиков).
Перед креплением мебельных комплектующих сначала на поверхности ДСП ставят разметку с помощью тонкого шила. Затем вкручивают саморезы шуруповертом. Для крепления длинных саморезов сквозь планки и передние части выдвижных ящиков предварительно засверливают сквозные отверстия в местах предполагаемой стяжки.
Крепление ДСП к стене при установке шкафа-купе
Встроенные шкафы купе нередко предполагают большие пролеты горизонтальных полок, которые нужно крепить не к боковинам из ДСП, а непосредственно к стенам.
В качестве крепежа ДСП к стенам повсеместно используют пластиковые уголки «командор» в цвет, они имеют аккуратный и современный вид.
Если полка глубокая и длинная, то возможно потребуются консоли и менсолодержатели с большим плечом для исключения прогиба. Подобных полкодержателей в продаже очень много, есть возможность подобрать вариант подходящего размера и дизайна, а также скрытого крепежа.
Нюансы расстановки крепежа при разметке деталей ДСП
На этапе проектирования корпуса шкафа-купе стараются спланировать внутреннее наполнение таким образом, чтобы видимые боковины имели минимум сквозных отверстий. Ведь даже если заклеить шляпки конфирматов самоклеющимися заглушками, их будет видно и это несколько «удешевит» вид мебели. Это можно сделать несколькими способами:
- Спроектировать по бокам шкафа-купе открытые ниши для установки штанг и пантографов под плечики с одеждой.
- Крепить большую часть полок не жестко, а с помощью полкодержателей.
- Использовать для жесткого крепления полок не конфирматы, а эксцентрики и шканты.
При предварительной разметке мест сверления под крепеж используют «систему 32», причем от края отступают одинаковое расстояние (например, 50мм). Это позволяет автоматизировать процесс предварительной присадки деталей для дальнейшей сборки и максимально исключить ошибки.
Применение мебельного крепежа | Болтзавод
Качество сборки мебели, ее эстетичность и то, как она будет себя вести во время эксплуатации, зависит от крепежных изделий, используемых для соединения отдельных частей мебели между собой.
Современные производители крепежа выпускают на рынок большое количество деталей, способных создавать прочные и долговечные соединения. Часто бывает так, что сама мебель состарилась, потеряла привлекательный внешний вид, а крепежные изделия остались в полном порядке и готовы прослужить еще не один десяток лет.
Условно разделить весь мебельный крепеж можно на четыре категории:
- резьбовой крепеж — болт или винт с гайкой;
- эксцентриковые и межсекционные стяжки;
- конфирматы, шурупы, саморезы;
- уголки и шканты.
Хотя некоторые детали, используемые при сборки мебели, и взаимозаменяемы, рассматривать
Болты с гайками
Иногда к болтам и гайкам еще добавляют шайбы. Используются они при сборке частей столов, кресел, диванов, корпусной мебели и пр.
Мебельные болты отличаются от своих собратьев, работающих в строительстве и машиностроении, не только по внешнему виду, но и по конструкции. Современные болты — это изделия с полукруглой или декоративной головкой, подголовком и усом для жесткой фиксации в отверстии.
Из всех разновидностей мебельного болта, наверное, более всех распространены метизы с забивными гайками. Такие изделия широко используются на автоматизированных производствах, немного реже в бытовых условиях.
Изготавливается забивная гайка согласно одному стандарту, но имеет несколько разновидностей, отличающихся друг от друга как по внешнему виду, так и по условиям монтажа.
Болтовое соединение отличается прочностью, надежностью и сравнительной простотой установки. Единственное, к чему необходимо отнестись внимательно, — это точная разметка отверстий. Ошибки исправить будет трудно.
Эксцентриковые стяжки
В наше время этот вид крепежа достаточно часто используется в мебельном производстве.
Главные преимущества этих изделий — “невидимость”, возможность соединения элементов под прямым углом, прочность.
Мелкие части мебели соединяют пластиковыми стяжками, для крупных лучше использовать металлические.
Рассмотрим два наиболее распространенных и интересных вида эксцентриковой стяжки.

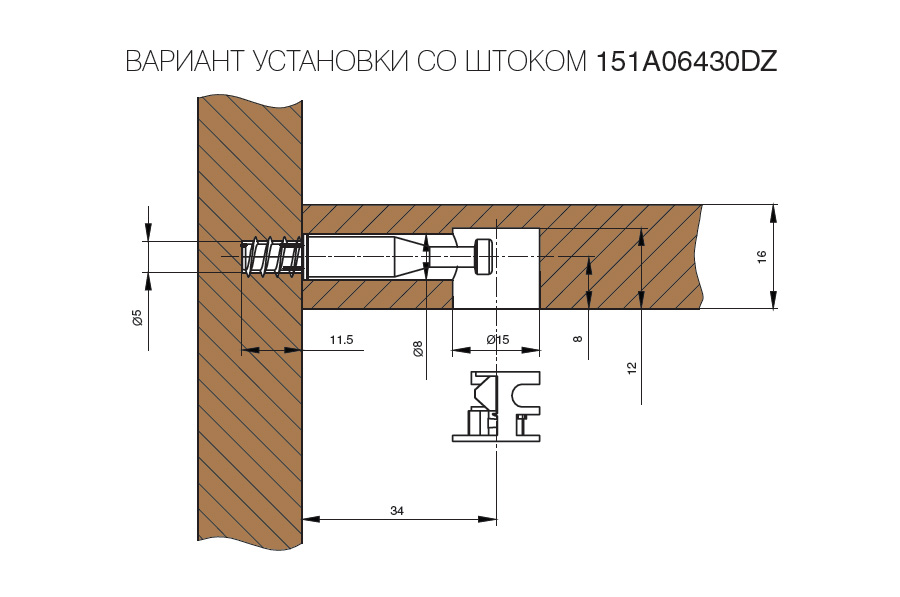

Минификс. Используется для сборки мебели из ЛДСП. В продажу изделия поступают в различной комплектации, но основные части — это эксцентрик, муфта, стержень.
Для установки минификса необходимы — фреза диаметром 15 мм, два сверла: 8 мм для сверления в торце ДСП и 4,5 мм для плоскости ДСП. Чтобы при неаккуратном закручивании не вырвало кусок, можно отверстие 4,5 прозенковать.
На эксцентрик обычно устанавливают пластиковую заглушку.
Еще один вид мебельной стяжки — рафикс. Работает сразу на двух фронтах — как стяжка и как полкодержатель одновременно. Применяется этот крепеж для горизонтальных соединений (в основном в полках). Если выбирать, на что поставить полку — конфирматы или рафиксы, то последние будут надежнее. Благодаря рафиксам можно многократно проводить сборку/разборку мебели.
Для установки рафикса нужна фреза 20 мм (вручную или на станке), сверло 4,5 мм для торца и зенковка. В принципе, если приноровиться, ничего сложного в монтаже этого крепежа нету.
Кухни, гарнитуры для прихожей, книжные шкафы, да почти все изделия из ДСП и ЛДСП собраны с помощью эксцентриковых стяжек.

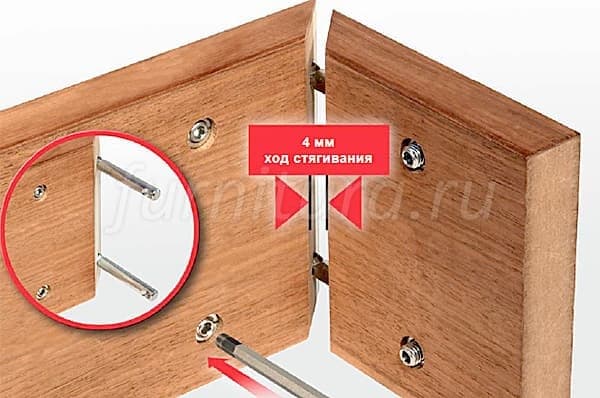

Межсекционные стяжки
Если рядом стоят две секции одного гарнитура и одну перекашивает по отношению к другой, их необходимо соединить, чтобы придать “порядочный” внешний вид. Для этих целей используют межсекционные стяжки.
В принципе, можно использовать и саморезы. Раньше именно так и делали. Но, если мебель тяжелая, саморез под нагрузкой может легко вырвать, а стяжка устоит.
Состоит стяжка из цилиндрической гайки и винта. Чтобы избежать повреждений мебели, под головку подкладывают шайбу и не допускают слишком сильной затяжки.
Конфирматы
Наиболее часто используемая разновидность мебельных шурупов. Внешне представляет из себя стержень с тупым концом, редкой, выступающей резьбой и потайной головкой. Используется для вертикальных и горизонтальных соединений.
При производстве мебели чаще всего применяют конфирматы 7 x 50 мм. Для массивных конструкций подходят евровинты 7 x 70 мм. Часто в изделиях, которым в процессе эксплуатации приходится выдерживать повышенные нагрузки, для усиления соединения совместно с евровинтами используются шканты.
Отверстия делают сверлом-фрезой или специальным сверлом под конфирмат. Если ни того ни другого нет в наличии, можно взять обычные сверла 7 и 4,5 мм и зенковку.
Конфирматы, конечно, нарушают целостность мебели, но устанавливаются быстро, держат прочно, а головки всегда можно скрыть самоклеящимися или пластиковыми заглушками. Именно за простоту монтажа, а еще за то, что для них не требуется точная разметка, евровинты и полюбили мебельщики. Практически во всех видах мебели из ДСП, МДФ, дерева можно встретить соединения, выполненные с помощью евровинтов.
Универсальные мебельные саморезы
Обычный крепеж с редкой резьбой и острым концом. Обычно используются для сборки мебели из натуральной древесины, ДСП, ЛДСП и пр. На автоматизированных производствах в настоящее время их применяют в качестве основного компонента при установке эксцентриковой стяжки. А вот небольшие мастерские, где делают авторскую мебель из дерева, применяют саморезы как отдельный вид крепежа.
Чтобы установить саморез, не нужна точная разметка и предварительное засверливание. Чаще всего используются следующие размеры метизов:
- 30 мм — такими саморезами иногда заменяют межсекционную стяжку.
- 16 мм — самый востребованный из всех. Служит для прикручивания ножек к кухонным гарнитурам, петель, пластиковых и железных уголков и пр.
- 20 мм — крепит задние стенки к кухонным модулям и шкафам купе. Для отверстий используют сверла 2,5 мм с зенковкой.
Мебельные уголки
Есть одинарные и двойные уголки, пластиковые и металлические, декоративные с крышками. Мастера по установке мебели не слишком жалуют эти изделия, но бывают ситуации, когда без них не обойтись. Во всяком случае, обычно ставят их в местах, где они не бросаются в глаза — крепят шкаф, столешницу и др.
При выборе дешевых пластиковых уголков китайского производства следует быть внимательными.
Если хотя бы немного пережать, некачественный пластик трескается по углам.
Шканты
Выглядят как деревянные (пластмассовые, металлические) цилиндры с рифленой поверхностью. Длину и диаметр шкантов подбирают в зависимости от толщины деталей. Чаще других при сборке мебели используются шканты 30 x 8 мм.
Деревянные шканты соединяют детали мебели из древесины, ДСП, МДФ, фанеры. Пластмассовыми крепят части корпусной щитовой мебели.
Часто изделия выступают в качестве помощников для минификсов и конфирматов. Если они работают в одиночку, то, как правило, их садят на клей.
Для установки шкантов необходимо сверло с диаметром, равным диаметру крепежа, и стопорное кольцо для одинаковой глубины отверстий.
Пазы на крепеже могут быть разной конфигурации (горизонтальные, вертикальные, винтообразные), или их может вообще не быть. Делают их для более свободного прохождения воздуха и улучшения схватывания клея.
Наиболее часто встречающаяся проблема при установке шкантов — отверстия одной детали не совпадают с отверстиями в другой.
Чтобы не совершить ошибку, необходимо сначала просверлить отверстия в первой детали, совместить ее со второй и маркером через отверстия сделать разметку.
Полкодержатели
Есть обычные полкодержатели и для стекла. Для стекла отличаются от обычных только наличием силиконовых присосок. Хотя для полок из ДСП тоже можно использовать изделия с присосками, они прекрасно прилипают к материалу.
Вроде бы без этого крепежа можно и обойтись — сделать все полки “глухими”. Но это неудобно, особенно на кухне. Если какая-то вещь не “вписывается по длине”, всегда должна быть возможность немного отодвинуть полку.
Чтобы собрать мебель, кроме крепежных изделий нужен нормальный шуруповерт или хотя бы набор отверток. И тогда все получится. Главное — не спешить и не допускать брака.
Рынок мебельной фурнитуры не стоит на месте. С каждым годом появляются все новые виды (подвиды, разновидности) крепежных изделий. Они отличаются друг от друга по назначению, цвету, размеру, способу установки, материалу, покрытию и т.
д.
Вроде бы маленькие детали, а играют такую большую роль. С помощью крепежа можно как увеличить, так и уменьшить срок службы гарнитуров. Установка мебели — это качественные крепежные изделия, умелые руки и работающие мозги. Последние два условия зависят только от вас. А хороший мебельный крепеж можно выбрать в нашем каталоге. Все изделия, которые мы предлагаем, соответствуют государственному и международному стандарту качества. Ознакомьтесь с характеристиками изделий в карточках товаров, а если останутся вопросы, наберите номер одного из контактных телефонов. Наши специалисты внимательно выслушают, и подробно ответят на все, что вас интересует.
Крепеж для мебели — J C Gupta & Sons
У нас имеется широкий ассортимент крепежных изделий и шурупов, используемых в производстве мебели и деревообработке.
Ассортимент: соединительные болты, винты JCB, винты CM, винты для ДСП, цилиндрические гайки, подвесные болты, соединительные винты, Minifix, деревянные дюбели, D-образные гайки, Т-образные гайки и т.
д.
Стальные соединительные болты регулярно используются в мебельном производстве, в том числе для изготовления шкафов, стульев, столов, кроватей; на самом деле почти любой тип мебели.
Предназначен для использования с другими крепежными элементами для мебели, такими как поперечные дюбели, закладные гайки или соответствующие колпачки для мебельных соединителей, которые мы также поставляем.
Для установки привода с шестигранной головкой требуется стандартный шестигранный ключ.
Перейти на страницу JCB.
Винты Confirmat (винты CM)
Шурупы Confirmat с гнездом для дерева работают с шестигранным ключом 3 мм ИЛИ битой Pozi и подходят для всех угловых соединений ДСП и других мебельных изделий. Эти винты предназначены для обеспечения надежного соединения в направляющих отверстиях диаметром 4 или 5 мм и доступны с декоративными пластиковыми колпачками или без них.
Для достижения наилучших результатов мы рекомендуем монтировать заподлицо в предварительно просверленное отверстие с потайной головкой.
Шурупы для ДСП
Шурупы для ДСП теперь доступны у нас. Идеально подходит для быстрой фиксации к дереву и доскам.
Потайная головка имеет привод Pozi для облегчения затягивания. Доступны из мягкой стали и нержавеющей стали марки AISI 304.
По умолчанию большинство размеров имеют полную резьбу, а некоторые размеры доступны с половинной резьбой.
Размеры: диаметр от 3 до 8 мм и длина до 150 мм.
Перейти на страницу Шурупы для мебели.
Подвесные болты
Подвесные болты – это болты из нержавеющей стали с резьбой на обоих концах: машинная резьба для использования с гайкой или резьбовым отверстием на одном конце и деревянная резьба на другом. Они предназначены для вставки в предварительно просверленное отверстие. Идеально подходит для:
Накладные работы: подвешивание электропроводки или листового металла к деревянным конструкциям.
Санитарно-техническое оборудование: сантехника и сантехника
Перейти на страницу подвесных болтов
Соединительные винты
Соединительные винты состоят из 2 частей: охватываемой втулки и ребристый женский компонент. Широко известный как секс-болт или болт для инструментальной стойки, он используется для скрепления параллельных панелей. Он имеет множество применений в мебельной промышленности.
Доступен широкий диапазон длин для большинства применений.
Применение: Типичные области применения включают соединение вплотную друг к другу
Материал
Мягкая сталь с никелевым покрытием
Мягкая сталь с цинковым покрытием
Деревянные дюбеля
Деревянные дюбели представляют собой цилиндрические куски дерева, которые можно использовать в деревообработке, ремеслах и т.д. в качестве штифтов, осей и опорных стержней. Доступны различные диаметры и длины.
Перейти на страницу деревянных дюбелей.
D-образные гайки
представляют собой самонарезающие вставки для дерева, обычно используемые для сборки мебели в сборе, обеспечивая прочную и постоянную резьбу для дерева и листового материала на основе древесины. Эти D Вставка Гайки обеспечивают прочную, постоянную резьбу для дерева и листовых материалов на древесной основе. Встроенный фланец предотвращает расщепление и предотвращает вставку Гайка от слишком глубокого закручивания.
Перейти на страницу гаек с деревянными вставками гайка или тройниковая гайка — это тип гайки, используемой для крепления деревянная, стружечная или композитная заготовка, оставляя гладкую поверхность. Т-образные гайки
представляют собой резьбовые стальные вставки с зубцами, которые вставляют выступы в древесину при затягивании и часто срабатывают, когда шурупы выходят из строя.
После установки Т-образной гайки для соединения соответствующих деталей используется обычный болт.
Т-образные гайки и более эффективны, чем шурупы. Они с меньшей вероятностью будут полосать или вызывать трещины или расколы в любом типе древесины. Детали могут производиться серийно с Т-образными гайками, собираться и повторно собираться для транспортировки или упаковываться в виде комплекта. Т-образные гайки устойчивы к движению и вибрации и могут затягиваться через равные промежутки времени. Поскольку у них есть зубцы, Т-образные гайки захватывают более мягкие материалы, такие как ДСП, лучше, чем шурупы по дереву, которые имеют тенденцию сдираться.
Теперь доступен также из нержавеющей стали.
Доступен в метрической и BSW сериях.
Перейдите на страницу «Гайки с деревянными вставками».
MINIFIX
Мебельные соединители обеспечивают функциональность мебели, соединяя деревянные планки и придавая предмету мебели форму, функцию и жизнь.
Сегодня в мебельной промышленности застежка minifix является наиболее важным и усовершенствованным соединителем.
В основном используется для фиксации плоской мебели. Кулачковый дюбель при использовании с кулачковым замком называется Minifix.
Перейти на страницу Minifix.
Гайки цилиндрические и соединительные гайки.
Цилиндрические гайки — это крепеж JCB, наиболее часто используемый в мебельной промышленности.
Перейти на страницу с гайками.
Мебельная фурнитура | Соединители для мебели
См. продукты
Широкий ассортимент креплений, соединителей, винтов, гаек, болтов и колпачков, предназначенных для использования при сборке мебели, кухонных шкафов, сборной мебели и торгового оборудования.
Мебельные болты и цилиндрические гайки, а также другие крепления подходят для использования с деревом, искусственными панелями и другими материалами и доступны в различных вариантах отделки.
