Кран Маевского: назначение, устройство, принцип работы,

Выбор и монтаж радиатора отопления

Радиаторы отопления



Принцип работы крана Маевского

Конструкция крана Маевского достаточно проста. В основе конструкции лежит игольчатый запорный клапан. Поступательное движение клапана осуществляется за счет винтового движения запорного винта. Запорный винт имеет четырехгранный хвостовик с шлиц прорезью или ручку.

Установка крана Маевского

Устанавливается кран Маевского в радиатор, в верхнюю его часть, напротив терморегулятора или подводки трубопровода ( в зависимости от схемы подключения радиатора).

Назначение крана Маевского

Система отопления это замкнутый контур с постоянно циркулирующим теплоносителем. Если в системе появляется или образуется воздушная пробка, то система, как минимум теряет теплоотдачу. А как максимум, полностью «замораживается». Для ликвидации воздушных пробок в системе отопления и предназначен кран Маевского.

Вывернув клапан крана до упора против часовой стрелки, вы услышите характерное шипение воздуха( если конечно в системе есть воздух). После выпуска воздуха кран Маевского нужно закрыть. Вот такая простая, но очень эффективная конструкция.

Особенности конструкции крана Маевского

Выпуск воздуха осуществляется через двухмиллиметровое отверстие. Отверстие для выпуска воздуха может быть сделано в пластиковой прокладке или непосредственно в латунном корпусе.

©Obotoplenii.ru

Другие статьи раздела: Радиаторы

  • Монтаж электрических радиаторов в полу
  • Биметаллические радиаторы отопления
  • Способы подключения радиаторов отопления
  • Виды современных радиаторов
  • Пластинчатые радиаторы: варианты радиаторов «гармошка»
  • Устройство радиаторов встраиваемых в пол
  • Чугунные батареи отопления — описание и характеристики





Похожие статьи

  • Монтаж стального радиатора своими руками
  • Отопительные приборы: радиаторы и конвекторы
  • Система отопления с одноконтурным газовым котлом и тепл. ..
  • Виды современных радиаторов
  • Плинтусное отопление: описание, применение
  • Отопительная система с твердотопливным котлом для домов…
  • Алюминиевые радиаторы отопления
  • Биметаллические радиаторы отопления
  • Чугунный радиатор отопления: характеристики, достоинств…
  • Упрощенный расчет системы отопления

Keywords:

кран маевский воздух конструкция выпуск воздуха клапан радиатор пробка

Последние статьи

Котлы на пеллетах для отопления частного дома 25 февраля 2023

Монтаж газового и электрического отопления

06 января 2023

Шторы в отоплении квартиры и дома 17 декабря 2022

Холодная квартира. Что делать? 15 декабря 2022

Что такое парапетный газовый котёл 21 августа 2022

Связанные материалы

Популярные статьи

  • Маркировка циркуляционных насосов для систем отопления
  • Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ
  • Циркуляционный насос в конструкции газового котла
  • Кабель питания для электрического котла отопления: выбор сечения и марки
  • Типы современных электрических котлов: описание, схема устройства и работа

Реклама

Кран Маевского — стравливающая воздух запорная арматура.

— Статьи

Главная задача крана Маевского – стравливать воздух, скапливающийся внутри отопительных батарей. Безобидные воздушные пузырьки постепенно накапливаются и создают объемные пустоты внутри элементов отопительного оборудования. Это заметно снижает их эффективность, а иногда может даже перекрыть ход теплоносителя, полностью «выключив» радиатор из системы отопления.



Несмотря на известность и популярность данного словосочетания, в официальной документации термин «Кран Маевского» не употребляется. В специальной литературе и документах данный прибор называется «Игольчатый радиаторный воздушный клапан». Однако большинство сантехников все же придерживаются «народного» названия, чтобы подчеркнуть, что это изобретение нашего земляка.


История изобретения крана Маевского



До 1931 года проблему скопления воздуха в батареях центрального отопления решали установкой обычных кранов. Достаточно было открыть его, подставив ведро, и закрыть, когда закончится воздух и потечет вода.

Однако степень ответственности жителей оказалась невысокой, поэтому многие набирали из этого крана воду для хозяйственных нужд несмотря на уговоры и угрозы со стороны представителей коммунальных служб. Это приводило к опасным скачкам давления в городской системе отопления.

Была поставлена задача разработать устройство, которое позволяло бы стравливать воздух, но не давало бы набирать воду. В 1931 конструктор Роев представил такое устройство, а спустя два года более практичный вариант предложил ленинградский инженер Чеслав Маевский. Его конструкция отличалась более надежным запором «конус в конус». В современных устройствах используется такой же принцип, поэтому их традиционно называют «кранами Маевского».

Устройство и принцип действия

Данное приспособление используется во всех обогревательных приборах, подключаемых к центральной системе водяного отопления (радиаторы, полотенцесушители). В воде неизбежно присутствует растворенный воздух. В радиаторе вода остывает и часть воздуха выделяется в виде пузырьков, которые постепенно скапливаются и образуют воздушную камеру.

Из-за данного явления эффективность батареи снижается, а иногда целые секции оказываются холодными. Стравливание воздуха, образующего описанные пустоты, и является главной задачей крана Маевского. Несмотря на разнообразие форм и дизайна (а оформление современных радиаторов и полотенцесушителей подразумевает соответствующий дизайн для воздушного крана), внутреннее устройство у всех клапанов одинаковое.

В основе конструкции – конусный шток, входящий в идеально подогнанное отверстие такой же формы. Это и есть основа конструкции, остальные элементы нужны для подключения к отопительному прибору, поэтому могут отличаться присоединительным размером и другими особенностями. При покупке воздушного крана обязательно нужно убедиться, что присоединительный диаметр соответствует таковому на вашем отопительном приборе (стандартные диаметры – 1/2, ¾ и 1 дюйм).

Как стравить воздух при помощи крана Маевского

Устройство разработано таким образом, чтобы использовать его можно было самостоятельно – без специализированных инструментов и профессиональных навыков. Это нужно делать всякий раз, когда теплоотдача радиатора или полотенцесушителя заметно снижается. Обычно наличие воздуха можно почувствовать рукой, ощупав радиатор. Некоторые его части будут заметно холоднее (а иногда и весь прибор холоднее, чем другие).

Чтобы решить проблему, достаточно выполнить следующие шаги:

  1. Подготовить ведро и тряпку. Ведро следует подставить под кран, а тряпка нужна на случай, если вода всё же попадет на пол.
  2. Открыть кран поворотом на 180°. Современные краны обычно имеют для этого специальную ручку, но иногда может потребоваться ключ или отвертка (обычно – прямой шлиц).
  3. Воздух должен выходить с сильным шипением. Если шипения нет или оно едва различимо, нужно аккуратно попытаться открыть кран сильнее.
  4. Дождаться, когда закончится воздух и пойдет вода. Теперь кран следует закрыть и вытереть досуха.

Отдельную категорию представляют автоматические воздушные краны. В основе их конструкции также лежит запор «конус в конус», но механизм срабатывания полностью автоматизирован, благодаря чему участие человека не требуется.

У многих автоматика вызывает опасение, поскольку нет ощущения полного контроля над таким краном. Однако беспокоиться не следует, это очень надежные устройства, автоматически запирающиеся, как только через них начинает проходить вода.

Самостоятельная установка

Установить воздушный клапан самостоятельно совсем не сложно, поскольку обычно все приборы уже имеют соответствующие присоединительные элементы. Если такой элемент не предусмотрен, самостоятельная установка нежелательна. В остальных случаях не потребуется редких инструментов и специальных знаний.

Работы по установке следует проводить, когда в отопительной системе нет теплоносителя. При подключении к городской системе централизованного отопления это можно сделать летом. Если используется собственное отопление в частном доме, то следует слить теплоноситель самостоятельно. Если есть возможность выключить из системы отдельный радиатор отопления – это оптимальный вариант (обычно внизу присутствует специальный кран, через который можно слить воду).

В целом алгоритм установки клапана выглядит следующим образом:

1. Убедитесь, что в радиаторе нет теплоносителя.
2. Выкрутите заглушку и установите клапан (желательно заранее подготовить все ключи, которые понадобятся).
3. После пуска воды выпустите лишний воздух через установленный клапан.


В старых радиаторах из чугуна нет отверстия для крана Маевского. Но толщина материала позволяет просверлить его и нарезать резьбу самостоятельно. Для этого помимо ключей потребуется также дрель и метчик соответствующего диаметра.

Особенности установки и обслуживания

Обратите внимание, что автоматический клапан нельзя устанавливать на трубы, подключенные к городской теплосети. Здесь подходят только устройства, запираемые вручную, а тонкая автоматика быстро выходит из строя из-за загрязнения воды в коммунальной системе. Также на работе автоматического клапана отрицательно сказываются гидроудары и перепады давления, характерные для городской отопительной сети.

Основные правила использования крана Маевского:

  • Кран должен устанавливаться непосредственно на отопительный прибор, без промежуточных элементов.
  • Перед любыми работами по установке, использованию или обслуживанию клапана необходимо убедиться, что под рукой есть ведро, тряпка и все необходимые инструменты.
  • С выходящим из крана газом следует быть осторожным, поскольку он вполне может оказаться легковоспламеняющимся.
  • Запрещено оставлять клапан в открытом состоянии, даже если в системе нет воды. Главная поломка, которой подвержен кран – засоры из-за кусочков ржавчины или мусора. Эту проблему несложно устранить при помощи обычной иголки или булавки.


Кран Маевского – очень простое устройство, в котором практически нечему ломаться. Главное, чтобы он был изготовлен из качественных сплавов, которые сохранят свою целостность и не поддадутся коррозионному воздействию химически активных веществ. Если же прочистка не помогает, вероятно, запорный механизм клапана действительно был поврежден присадками теплоносителя.



В таком случае ремонт невозможен, необходима замена. К счастью, сделать это несложно (алгоритм установки был описан выше), а стоит кран Маевского из качественных материалов относительно недорого. Возможен также вариант, что засорился не клапан, а сам радиатор, но в таком случае без помощи специалиста уже не обойтись.





конструкция, принцип работы, схемы монтажа

Водопроводные теплотрассы имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой подушками безопасности. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Избавиться от воздушных пробок помогает кран Маевского — простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно рассмотрен принцип работы устройства, рассмотрены альтернативные варианты. Наши рекомендации будут полезны при установке и эксплуатации.

Содержание статьи:

  • Устройство и принцип работы устройства
    • Действие механизма ручного крана
    • Принцип работы автоматических воздухоотводчиков
  • Как монтировать вентиляция?
  • Технические характеристики воздухоотводчика
  • Особенности включения в систему отопления
  • Советы по хорошему
  • Выводы и полезное видео по теме

Устройство и принцип работы устройства

Обычные краны Маевского изготавливались под управлением специального ключа или металлической отвертки. То есть, по сути, такие изделия нельзя назвать автоматическими устройствами.

Современные прототипы кранов Маевского — автоматические воздухоотводчики — конструкторами несколько усовершенствованы.

Фотогалерея

Фото

После заполнения отопительного контура теплоносителем и периодически в процессе эксплуатации все системы принудительной циркуляции необходимо деаэрировать. Удалить воздух через автоматические или ручные воздухоотводчики.

Воздухоотводчики устанавливаются в закрытых системах, не имеющих прямой связи с атмосферой. Для выпуска воздуха краны Маевского снабжены каналом, открывающимся при повороте наружной гайки

Для осуществления поворота разные модели крана Маевского снабжены неподвижными пластиковыми или металлическими заглушками, ручками в виде ключа

Если есть опасения, что в отсутствие взрослых кран могут открыть любопытные исследователи собственных владений, лучше установить устройство со съемным ключом

Ни в одной из модификаций крана Маевского нет сложных и быстроизнашивающихся деталей. Потому что они почти никогда не ломаются, изредка, правда, приходится менять пломбы

Для того, чтобы стравить воздух из батареи, кран Маевского просто поворачивают, чтобы открылся воздушный канал. Воздух выходит с шипением в течение примерно 5 минут. Затем из канала выльется охлаждающая жидкость — это сигнал о том, что весь воздух вышел

Большинство выпускаемых в наши дни радиаторов изготавливаются с изначально установленным краном Маевского.

Воздух из всей системы отопления выпускается автоматически с помощью более сложного устройства. Однако его работа аналогична принципу действия крана Маевского — воздух выходит через приоткрытый канал. Только для этого не требуется участия владельцев

Воздухоотводчики ручные

Воздухоотводчик системы

Ручка воздухоотводчика

Ключ съемный для ручного воздухоотводчика

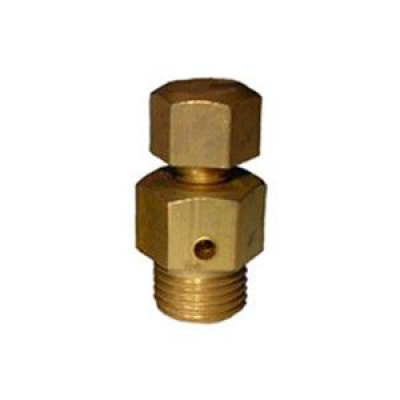

Типовая конструкция крана Маевского

Вентиляция радиатора

Кран Маевского, установленный в радиаторе

Автоматический воздухоотводчик для отопления

Автоматические модели работают без постороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные варианты кранов Маевского:

  • прямой шток ручной;
  • приклад угловой ручной;
  • поплавок вертикальный автоматический.

Ручной и автоматический варианты несколько отличаются тем, что первый можно монтировать практически в любом положении, а второй исключительно в вертикальном.

Ручные конструкции традиционно монтируются непосредственно в корпус радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены для установки на магистралях в труднодоступных местах системы отопления.

Показывает разнообразие конструкций смесителей Маевского, наиболее часто встречающихся в сантехнической практике. В комплект входят ручные, автоматические изделия, а также комбинированные с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручные конструкции фактически представляют собой обычный игольчатый клапан.

Элементы такого клапана:

  1. Корпус металлический.
  2. Резьбовой стержень со сквозными канавками.
  3. Крышка с воздуховыпускным отверстием.
  4. Резиновое уплотнительное кольцо.

Материалом для изготовления кранов Маевского традиционно выбирается латунь. Правда, отдельная часть механизма — колпачок с воздушным каналом — может быть изготовлена ​​из капрона, нейлона или жаропрочного пластика.

Модификация воздухоотводчика для радиаторов отопления дома. Конструктивная версия для специального ключа. Удобный и практичный кран для бытового использования

Латунный корпус устройства имеет резьбу по внешнему диаметру нижней части. Этой частью кожуха кран вкручивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Все просто. В нормальном состоянии винт регулирующей тяги игольчатой ​​частью ввинчивается в кольцевое кольцо сливного отверстия до упора.

Когда возникает необходимость освободить систему от воздушных пробок в радиаторе, сантехник (или домовладелец) ключом или отверткой откручивает винт на 2-3 оборота. Из-за большой разницы в плотности воды и воздуха последний просачивается первым через выходное отверстие.

Далее воздушный поток устремляется по продольным канавкам штока и попадает в зону под капроновым колпаком. Оттуда воздушная масса выбрасывается через выпускной канал. Как только поток воздуха прекратился, а вслед за ним потекла вода, сантехник закручивает винт крана Маевского до упора. На этом процедура вентиляции закончена.

Клапан Маевского устанавливается крайне просто, т. к. поломки с ним случаются крайне редко, а устройство работает безотказно

Периодически повторяется процедура от контурного отопления, так как весь объем воздуха не может быть спущен за один раз.

Принцип работы автоматических воздухоотводчиков

Несколько отличается работа автомата, толкателя крана Маевского. Принцип работы аналогичного изделия, но действующего автоматически, существенно отличается от ручного стандарта. Автоматический клапан выпуска воздуха размещен в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Поплавковый механизм рычажной системы соединен с игольчатым стержнем. В этой конструкции шток имеет вертикальное расположение. Его игольчатый конец действует как клапан, перекрывающий или разблокирующий отверстие верхней части цилиндра. Внизу предусмотрен воздухозаборник.

Схема модификации автомата: 1 — корпус прибора, 2 — резьбовая крышка, 3 — поплавок, 4 — насадка, 5 — держатель, 6 — золотник, 7 — пружина, 8 — уплотнительный элемент, 9 — пробка, 10 — уплотнительное кольцо

При наличии воды внутри цилиндра воздухоотводчика поплавок поднимается под давлением. Сила давления давит на игольчатую часть клапана. Тот, в свою очередь, закрывает верхний выпускной патрубок.

Но как только внутрь цилиндра попадает воздух, сила давления воды на поплавок ослабевает, игольчатая часть клапана опускается. Открывается верхнее калибровочное отверстие, через которое выбрасывается воздух. Когда пузырь воздуха опускается, цилиндр снова наполняется водой. Клапан устанавливается в закрытое положение поплавком.

Фотогалерея

Фото

В системах отопления с верхней разводкой механический кран Маевского используется нечасто. Точнее почти весь воздух удаляется из системы автоматическим устройством, расположенным в самой высокой точке контура

При устройстве систем с горизонтальной разводкой, особенно с нижним подключением радиаторов, на каждом устройстве ставится кран Маевского. Выпускать воздух необходимо из всех радиаторов, начинать продувку необходимо с самого дальнего от котла

Воздухоотводчик в отопительных контурах с тупиковым движением теплоносителя, т.е. в которых нагретая вода и обратка движутся в противоположных направлениях

При непосредственной близости отопительных приборов кран Маевского устанавливается на один дальний от котла радиатор. Такое решение возможно при наличии не более 30 погонных метров трубы между теплогенератором и воздухоотводчиком

Верхний вариант обогрева

Горизонтальная нижняя разводка

Тупиковая разводка отопления

Один кран Маевского на несколько батарей

Как монтировать воздухоотводчик?

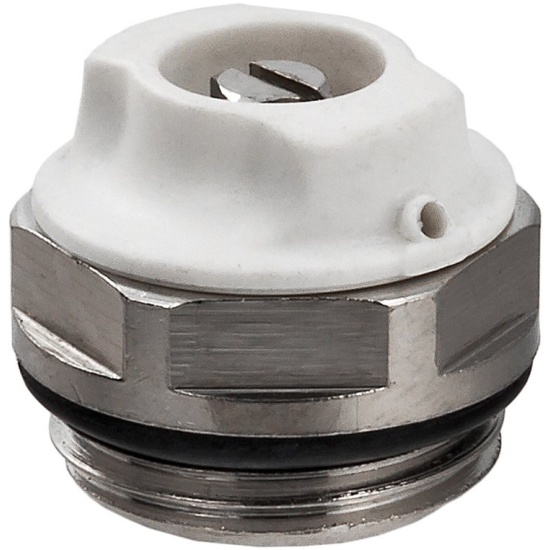

Кран ручной Маевского самогерметизирующийся. В комплекте есть уплотнительное кольцо из резины, поэтому нет необходимости использовать какие-либо дополнительные уплотнительные материалы.

Традиционно установка ручных клапанов для стравливания воздуха данного типа выполняется в комплексе с футорами радиатора (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используйте гаечный ключ, специально предназначенный для работы с футорами и пробками.

Сантехнический ключ для установки радиатора, футорок и пробок. 1 — накидной ключ, 2 — основание радиатора, 3 — крышка радиатора. Этот инструмент и детали часто используются при установке воздухоотводчиков.

Эксплуатация кранов Маевского (воздушников) допускается только при давлении и температуре, указанных в нормативах. Эти значения определяются техническими характеристиками устройства.

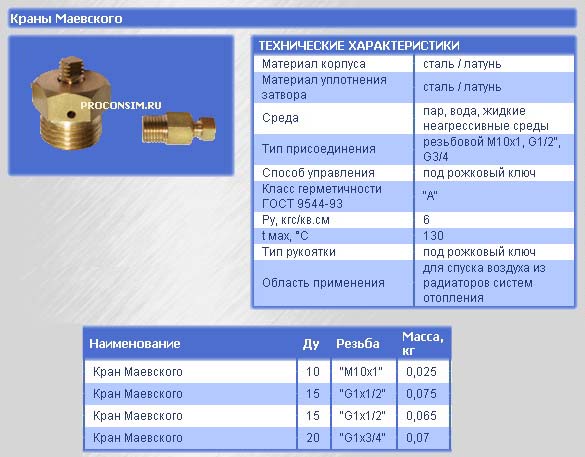

Технические характеристики воздухоотводчика

Требуемые функциональные свойства представлены в следующей таблице:

3
Technical specifications Permissible value Units
Pressure (working) 10 ATI
Temperature (maximum) 120 ºС
Диаметр прохода 25,4 или 20,0 мм
Диаметр резьбы 25,4 или 20,0 мм
Workspace water and other non-aggressive fluids
Life time 20 – 25 years old
Tightness class «AND»

В процессе эксплуатации не исключены нарушения в работе устройств. Частой причиной потери работоспособности кранов Маевского является транспортируемый теплоносителем мелкий мусор.

При засорении и неисправности крана рекомендуется провести простое обслуживание:

  1. Отключить радиатор от системы запорной арматурой.
  2. Выпустить примерно 1/3 объема воды из аккумулятора.
  3. Извлеките устройство из батарейного отсека.
  4. Очистите канал ствола тонким (неметаллическим) острым предметом.

Системы отопления не всегда оснащены радиаторами, на которых есть заглушки с готовыми отверстиями под краны Маевского. В таких случаях клеммы для дефлекторов придется делать своими руками. Особых сложностей в этом вопросе не предвидится. Нужно просто просверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделить повышенное внимание. Традиционно используются изделия из качественного надежного материала.

Отверстие просверливают сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Разумеется, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно по размеру.

Особенности включения в систему отопления

Имеются особенности по установке воздухоотводчиков при их вкручивании в корпус существующих пробок радиатора. Пробки радиатора обычно накручиваются на левую резьбу.

Фотогалерея

Фото

Во всех типах закрытых систем отопления, в которых движение теплоносителя стимулирует циркуляционный насос, необходимо предусмотреть устройства для отвода воздуха. Оснащать их нужно не только отопительными приборами. Автоматический воздухоотводчик размещен рядом с котлом

Для удаления первоначально растворенного в воде воздуха, который выделяется в процессе работы и образует воздушные пробки, устанавливается сепаратор. Это устройство может заменить как автоматические, так и механические воздухоотводчики.

Если один котел обслуживает несколько отопительных контуров, не только котел, но и каждая ветвь системы оборудуется устройством для отвода воздуха

Обязательная установка устройств для отвода воды требует наличия теплых полов. При небольшой длине можно справиться с выводом воздушных заглушек, но для сложных систем лучше монтировать воздухоотводчик на каждый контур теплого пола

Автоматический воздухоотводчик в группе безопасности

С помощью воздухоотделителя

Установка воздухоотводчиков на каждый контур

Воздухоотводчик для системы теплого пола

Кран закручен вправо, поэтому сантехник должен зафиксировать пробку с одним ключом, а вторым одновременно оборачивать воздухоотводчик. Но это технические мелочи, о которых не лишним будет знать неискушенным обывателям.

Образование воздушных пробок – проблема, присущая системам с принудительной циркуляцией. Для стравливания воздуха оборудованы либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

Схема установки воздухоотводящих устройств также имеет некоторые особенности. Так, если радиаторная система строится по вертикальному расположению приборов, воздухоотводчики обычно ставят на радиаторы отопления высшего уровня.

А вот в схеме параллельного подключения даже при вертикальной конструкции краны Маевского ставятся в отопительных приборах нижнего и верхнего уровней. Вообще в сантехнической практике монтаж в каждом отдельном случае производится с учетом возможного скопления воздуха в системе.

Вместо кранов Маевского на каждом радиаторе или стояка дефлектора в стояке в систему можно включить воздухоотделитель. Его действие обосновывается законом Генри, согласно которому воздух выделяется из воды и удаляется за пределы замкнутого контура

При ведении по горизонтальной схеме здесь каждый отопительный прибор обычно оборудуется воздушниками. По большому счету практически любое оборудование системы отопления целесообразно оснащать кранами, выводящими воздух.

Реально оборудованы:

  • все батареи отопления в системе;
  • компенсаторы, байпасы и аналогичные устройства;
  • регистраторы и катушки;
  • трубопроводы верхнего уровня системы отопления.

Некоторые схемные решения даже предусматривают размещение крана Маевского на полотенцесушителях. Кстати, в продаже есть модели полотенцесушителей, конструкции которых имеют точку входа крана Маевского.

Полезные советы

Перед тем, как принять решение о покупке вентиляционных отверстий, рекомендуется внимательно изучить контур отопления.

Малогабаритные специальные ключи удобно использовать в стесненных условиях, где близко расположенные другие предметы мешают пользоваться отвертками

В зависимости от степени свободы доступа к оборудованию должны быть установлены соответствующие краны Маевского.

Там, где сложно работать отверткой, лучше подходят модели под ключ, а там, где сложно работать ключами, целесообразно разместить автоматические устройства. Тщательный анализ поможет сделать обслуживание устройства более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на трубопроводах, в местах потенциального скопления воздушных масс. На радиаторах такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощенную конструкцию, например, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надежности.

При использовании в системе отопления надежной для такой системы считаются скорее ручные краны, чем автоматы. Между тем степень надежности конструкции во многом зависит от качества металла (латуни), из которого изготовлен воздухоотводчик.

Кран Маевского в сборе на капроновой втулке. Специально подготовленная конструкция для установки в систему на основе полипропиленовых труб

Также можно упомянуть опыт внедрения кранов Маевского в теплотехнические схемы, построенные на . Этот материал надежно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном или полным повышает надежность системы для таких случаев. И вообще, для контуров, где стабильность давления под вопросом, в качестве стабилизаторов рекомендуется использовать краны.

Выводы и полезное видео по теме

Видео демонстрирует принцип работы крана Маевского и дает рекомендации по его установке:

Простые по конструкции и удобные в обслуживании, воздухоотводчики также являются неотъемлемой технической частью Любая система отопления. Намеренное исключение приборов из системы грозит тяжелыми последствиями, вплоть до оттаивания батарей и труб зимой. Краны Маевского невозможно обойти вниманием; их просто нужно подобрать для конкретной системы.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о своем опыте установки механических воздухоотводчиков. Задавайте вопросы, делитесь мнениями и фотографиями по теме.

Как работает кран Маевского и как им пользоваться

Содержание

  • 1 Состав и принцип работы крана
  • 2 Как выпускать воздух из крана
  • 3 Система отопления Советы по эксплуатации крана Маевского

Кран Маевского кран – это устройство, которое используется для освобождения системы отопления от воздушных масс, нарушающих теплообмен. Открывать и закрывать его можно с помощью отвертки или специального ключа. Кран Маевского, принцип работы которого прост до гениальности, используется на практике уже более 80 лет. И именно своей простотой он заслужил доверие потребителей.

По ГОСТу данное устройство относят к игольчатым клапанам радиаторным воздушным. А журавль Маевского — народное название.

Состав и принцип работы крана

Устройство крана Маевского не позволяет открывать его никому и в любое время. Делается это из разумных соображений, так как при возможности легко и удобно открывать воду из батарей будут сливать все (особенно жители районов без горячего водоснабжения), а это приведет к потерям тепла. Кроме того, такая конструкция позволяет избежать детских выходок.

В конструкцию крана Маевского входят:

  • корпус;
  • Винт в форме конуса.

Кран Маевского со специальной рукояткой. На рисунке показано сливное отверстие.

Обе части плотно соединены. Их производят чаще всего из латуни. Этот металл не подвергается коррозии, что позволяет устройству служить долго. Стравливание воздушных масс происходит через отверстие в боковой части оболочки диаметром 2 мм. Когда клапан открывается, воздух выходит.

Очевидно, что из-за крайне малого диаметра воздуховыпускного отверстия он является слабым местом крана, так как может засориться, но его легко чистить. Для этого откройте вентиль и обычной иглой освободите отверстия от засорения.

Краны Маевского можно открыть разными способами — специальным ключом, отверткой, гаечным ключом или всем этим одновременно. Также есть краны, которые открываются специальной ручкой без каких-либо приспособлений.

Кран Маевского для отвертки или ключа, вмонтированного в радиатор

Существуют также автоматические краны Маевского и принцип их работы аналогичен. Только автомат открывается сам, когда в охлаждающей жидкости появляется воздух. Устройство реагирует за счет отделения внутри него поплавка из пластика. Когда отсек заполняется воздухом, поплавок с помощью пружинной конструкции открывает выход воздуху. Когда воздуха нет, поплавок закрывает клапан.

Автоматический вариант подходит в тех случаях, когда отопление устанавливается в труднодоступных местах или когда требуется часто выпускать теплоноситель из воздуха.

Виджет от SocialMart

По законам физики воздух в трубах стремится вверх. Поэтому установку крана Маевского следует производить на последних этажах и на верхней части радиатора. В противном случае эффекта от него не будет.

Два положения автоматического крана Маевского — открытое и закрытое.

Как выпустить воздух из системы отопления

Простота конструкции влечет за собой удобство эксплуатации, но перед использованием крана Маевского необходимо позаботиться о чистоте процедуры – чтобы не затопить соседей и не повредить пол, нужно подготовить ведро.

Для удаления воздуха из радиатора необходимо:

  • Поставить ведро под сливное отверстие, чтобы в случае протечки вода не попала на пол.
  • С помощью специального ключа, отвертки или гаечного ключа поверните клапан против часовой стрелки на один оборот.
  • После этого должно появиться характерное шипение, что свидетельствует о выходе воздуха из труб.
  • Тогда пойдут капли воды. Как только вода начнет течь струйкой, поверните вентиль по часовой стрелке.

Необходимо помнить, что чем позже будет закрыт кран Маевского, тем больше воды будет вытекать из системы отопления. Это грозит затоплением и плохой эффективностью теплоносителя. Поэтому при удалении воздуха из труб нужно всегда находиться рядом.

Советы по эксплуатации крана Маевского

  • Если в системе отопления скопилось много воздуха, можно повернуть кран не на 1, а на 1,5-2 оборота, для ускорения процесса.

Если полностью отвинтить конусообразную деталь, ее потом будет трудно вставить на место из-за давления воды. Так что не переусердствуйте.

  • Если система отопления работает с насосом, нагнетающим теплоноситель по трубам, то перед использованием крана МАЭ необходимо его отключить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
