Конструкция дымогенератора: Дымогенератор для коптильни холодного копчения: технология и эксплуатация

Содержание

Дымогенератор конструкция и принцип работы



Дымогенератор — незаменимое устройство для холодного копчения

  Дымогенератор является основой холодного копчения, полностью автоматизированный он сделает процесс копчения простым и качественным.

  О принципах работы дымогенератора, его возможностях и характеристиках вы узнаете, почитав эту статью.

  Наверняка, каждый, кто пробовал продукты холодного копчения, согласится, что это поистине деликатесные кушания, обладающие превосходным вкусом и ароматом. Но надо отметить, что деликатесными они могут считаться не только благодаря своим вкусовым качествам, но и цене на них, которая настолько высока, что не позволяет большинству людей радовать себя вкусными продуктами холодного копчения настолько часто, как бы им хотелось. Но мы спешим обрадовать вас — выход есть! И он заключается в том, чтобы изготавливать продукты холодного копчения самостоятельно сколько захочется, когда захочется и по каким рецептам. При этом процесс копчения будет максимально простым, удобным и качественным.

  Мы представляем, вашему вниманию основное устройство необходимое для непрерывного качественного холодного копчениядымогенератор. Дымогенератор — это устройство генерирующее (производящее) коптильный дым, который подаётся в коптильную камеру.

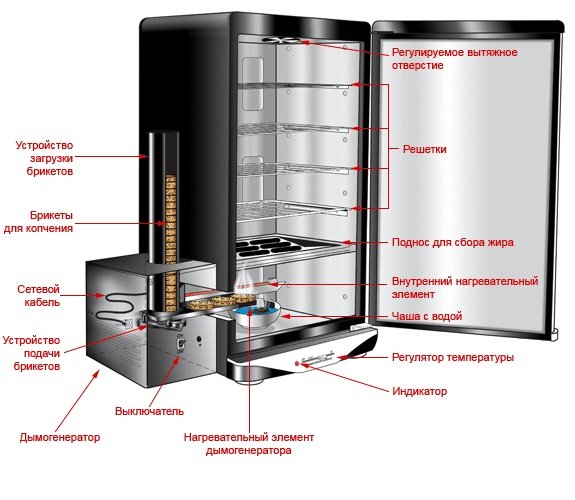

   Дымогенератор представляет собой компактный закрытый короб с панелью выключателей на передней части, бункером для подачи стружки и трубой для отвода дыма в верхней части. Внутрь короба встроен механизм подачи дозированного количества стружки к нагревательному элементу, лоток для сбора золы и электронный контроллер, отвечающий за температурный режим и частоту подачи стружки. Контроллер настроен на оптимальный режим, при котором температура нагревательного элемента обеспечивает гарантированное тление стружки и  не допустит её возгорания. А механизм подачи стружки отрегулирован таким образом, чтобы обеспечить стабильную подачу свежего густого дыма в коптильную камеру.

Технические характеристики

   Дымогенератор питается от бытовой сети напряжением 220В. Мощность нагревательного элемента 1кВт. Благодаря электронному контроллеру нагревательный элемент при достижении температуры 270-300С отключается, поэтому при копчении дымогенератор потребляет всего до 4кВт/сут. Объёма бункера для опилок в 1.5кг вполне хватает для непрерывного копчения (без досыпания опилок) в течении 1.5 суток. Дымогенератор гарантированно обеспечивает плотным дымом коптильную камеру объёмом 1м3

Электро и пожаробезопасность

  Дымогенератор отвечает требованиям электро и пожаробезопасности. Проводимые испытания устройства показали, что электронный блок управления режимами нагрева тена и подачи стружки надёжно справляется со своими задачами. Но даже на случай возникновения сбоя, блок управления оборудован защитным автоматом, который отключит устройство в случае непредвиденной ситуации. Вся электрическая часть устройства удалена от зоны нагрева и надёжно защищена от теплового воздействия. А металлический корпус покрытый жаростойкой краской станет гарантией невоспламеняемости устройства. Но, несмотря, на хорошую защищённость дымогенератора от возникновения пожара, мы рекомендуем устанавливать его на негорючую поверхность!

Порядок подключения и работа с дымогенератором

Пользоватся дымогенератором очень просто, всего несколько шагов и дымогенератор готов к работе:

1. Установить дымогенератор на ровную негорючую поверхность

2. Подключить шнур питания к сети

3. Заполнить бункер для стружки стружкой для копчения

4. Соединить трубу дымогенератора с коптильной камерой (в которой уже находятся продукты для копчения)

5. Включить кнопку питания на панели дымогенератора.

После этого следует только добавлять стружку по мере её расходования, ведь холодное копчение может длиться несколько суток. При этом отключать дымогенератор не требуется.

Гарантийные обязательства

Мы предоставляем гарантию на устройство в течение одного года с момента покупки.

Гарантия не действует:

— в случае механического повреждения внутренних узлов устройства, вызванных вмешательством третьих лиц в конструкцию устройства.

— в случае самостоятельного вскрытия устройства

— в случае воздействия воды либо других сторонних веществ, повлекшие выход из строя устройства

По всем остальным вопросам, связанным с работой устройства мы примем все возможные меры для устранения неисправности, если таковая будет иметь место.

Также мы осуществляем постгарантийный ремонт устройства в случае необходимости.



устройство, схема, размеры в разрезе

С помощью домашней коптильни можно хранить мясные и рыбные продукты в несколько раз дольше. Кроме того, можно приготовить вкуснейшие натуральные колбасы и прочие деликатесы. Если нет возможности приобрести уже готовое устройство, то его без проблем можно сделать своими руками. Для этого не нужны никакие специальные знания и особые навыки.

Содержание

Дымогенератор – что это такое

В каждой коптильне обязательно должен присутствовать отсек, в который можно поместить дрова или щепу. Дым от топлива будет воздействовать на продукты. Холодное копчение – это достаточно долгий процесс, во время которого обязательно нужно поддерживать определенную температуру. Именно поэтому и было изобретено такое устройство, как дымогенератор.

Дымогенератор – это специальное устройство, с помощью которого производится необходимое количество дыма, способное на протяжении долгого времени поддерживать процесс копчения и передавать при этом дым в коптильный шкаф.

Чертежи и схемы генераторов для самостоятельного изготовления можно без проблем отыскать в Интернете. На первый взгляд они могут показаться достаточно сложными, но если использовать подручные материалы и следовать советам специалистов, то аппарат можно легко изготовить самостоятельно. Основным преимуществом дымогенератора для холодного копчения есть то, что он работает в автоматическом режиме и за ним не нужно все время наблюдать.

Из чего состоит дымогенератор

Устройство дымогенератора очень простое. Основным источником дыма являются опилки, щепа или стружка, которые помещаются внутрь конструкции и медленно тлеют.

Дымогенератор состоит из следующих частей.

  1. Корпус. Емкость имеет цилиндрическую или квадратную форму. Самый лучший материал для ее изготовления – это нержавеющая сталь. Но иногда можно встретить устройства, изготовленные с других металлов или сплавов. В случае самостоятельного изготовления оборудования может использовать термос или обычная труба, огнетушитель, газовый баллон и прочее.
  2. Дымоход. Он прикрепляется к корпусу и именно сквозь него дымовая смесь от эжектора попадает в коптильню. Для того, чтобы элемент фиксировался надежно, его нужно приварить или же использовать резьбовое соединение.
  3. Эжектор. Элемент конструкции, который обеспечивает необходимую тягу.
  4. Компрессор. Позволяет регулировать подачу воздуха внутрь конструкции.

В случае самостоятельного изготовления дымогенератора, можно использовать компрессоры из обычных пластиковых бутылок или же кулер от компьютера.

Принцип работы дымогенератора

Если говорить о том, как работает дымогенератор, то все очень просто. Основным принципом работы устройства является пиролизное разложение древесины при минимальном поступлении кислорода. Если говорить более простым языком, то щепа или другое топливо нагревается внутри корпуса устройства и начинает тлеть практически без доступа воздуха.

Генераторы – это закрытые системы, которые могут отличаться друг от друга по конструкции. В заводских моделях, как правило, предусмотрены специальные переключатели, присутствует механизм дозирования опилок и контроллеры, которые отвечают за поддержание необходимой температуры.

Описание популярных дымогенераторов

Конструкция дымогенератора может отличаться в зависимости от модели. Как правило, все они имеют похожие элементы, но в некоторых устройствах могут присутствовать дополнительные детали, улучшающие подачу дыма, специальные контроллеры и переключатели.

Ханхи

Дымогенератор Ханхи оснащен десятилитровым баком для щепы, который изготавливается из нержавеющей стали. В него может поместиться 1,5 килограмма топлива, которого хватит на практически десять часов беспрерывного копчения.

Отличием от остальных моделей является то, что бак имеет раздельные отсеки. Кроме того, устройство дополнительно оборудовано зольником, который располагается непосредственно под баком для щепы. Туда будет проваливаться прогоревшее топливо.

Дачник

В дымогенераторе Дачник можно коптить самые разные продукты. Модель работает в автоматическом режиме от электрической сети. Устройство изготавливается из нержавеющей стали.

В конструкцию входит нагревательный элемент, загрузочный шкаф, две стойки, рама, поддон, отстойник, регулятор температуры, таймер подачи топлива и выключатель питания.

Опилки или щепа нагреваются на специальном нагревательном элементе, в результате чего начинает выделяться дым, с помощью которого и копятся продукты. По мере того, как сгорает топливо, подается нужное количество щепы. Все продукты сгорания попадают в отдельный отсек. За счет того, что дым равномерно и постоянно поступает в коптильную камеру, в ней поддерживается на протяжении нужного времени одинаковая температура.

В продаже можно найти несколько разных вариантов модели. Дачник, загрузка которого составляет 20 кг, Дачник – Большая семья с загрузкой до 50 кг и модель, в которой присутствует горизонтальная загрузка продуктов.

Генератор дыма Ханхи имеет смоло и влагоотделитель, который изготовлен в виде трубки, обвивающейся вокруг корпуса устройства.

В более современных вариантах, дым очищается в специальном разборном блоке, который соединяется с баком для щепы и представлен широкой трубой. Внутрь этой трубы устанавливаются специальные диски.

Еще одной отличительной чертой конструкции является то, что компрессия в ней происходит в самую последнюю очередь. За счет этого, струя дыма получается насыщенной и стабильной.

Читайте также: Электростатическая коптильня – что это такое, устройство и принцип работы.

Дымка

Схема современного дымогенаратора Дымка практически не отличается от других распространенных моделей. Устройство состоит из следующих элементов.

  • Цилиндрический бак с объемом 8 литров. Благодаря многочисленным исследованиям, удалось выяснить, что данная форма считается наиболее эффективной. Щепа в таком баке тлеет достаточно медленно и равномерно, не залипает. Одной загрузки хватает примерно на восемь часов копчения. Если есть необходимость готовить больше копченостей за один раз, то дополнительно можно приобрести еще один бак.
  • Крышка, которая имеет удобные ручки фиксаторы и прокладку, изготовленную из пищевой резины. С ее помощью дым не будет просачиваться из бака.
  • Электроподставка. Позволяет на протяжении долгого времени поддерживать одну и ту же температуру, за счет чего топливо не будет затухать.
  • Компрессор. С его помощью можно регулировать необходимый объем дыма, который попадает в коптильную камеру.
  • Змеевик длиной четыре метра. С его помощью можно охладить дым до нужной температуры. Кроме того, змеевик помогает конденсировать все вредные смолы и конденсат.
  • Влагосмолоотделитель. Элемент необходимый для того, чтобы удалить смолы. Для этого дополнительно устанавливается сливной кран. Благодаря этому, готовые копчености не имеют горького вкуса и неприятного запаха.
  • Емкость для сбора конденсата и смол.
  • Термометр, с помощью которого можно контролировать температуру дыма на выходе.

Меркель стандарт

Дымогенератор Меркель стандарт имеет очень простую конструкцию.

  • Каркас и дымоотвод. В каркасе происходит выработка дыма и после этого он по гибкому дымоотводу поставляется в коптильную камеру. Использоваться данная модель генератора может для самых разных коптилен.
  • Крышка из дерева, с помощью которой закрывается емкость.
  • Плоское дно.
  • Конденсационная камера, которая имеет форму цилиндра. После того, как дым выходит из основного каркаса он попадает именно сюда. В камере происходит конденсация пара и дым, попадающий непосредственно в коптильню, становится более сухим.

Меркель стандарт дополнительно имеет в комплекте специальную зажигалку, с помощью которой намного удобнее зажигать топливо. Кроме того, в комплекте есть переходники и элементы крепежа.

Дым Дымыч

Каждая модель дымогенератора Дым Дымыч имеет в комплекте следующие детали:

  • Корпус и крышку устройства;
  • Колосник;
  • Опорный стержень;
  • Пружину, трубку для подачи воздуха в устройство и для выхода дыма;
  • Силиконовый шланг;
  • Воздушный компрессор;
  • Гофрированный шланг, с помощью которого дым будет поступать в камеру для копчения.

Чертежи схемы самодельных дымогенераторов

Самостоятельно сделать дымогенератор совсем несложно.

Нужно только следовать инструкции и выполнять по очереди все этапы подготовки и сборки.

Размеры самодельного дымогенератора могут быть самые разные. Подбирать их нужно в зависимости от размеров коптильной камеры.

Чем больше камера, тем больше должен быть генератор, чтобы вырабатывать большее количество дыма.

Из огнетушителя

Для того, чтобы стать обладателем эффективного дымогенератора, можно использовать огнетушитель. В нем нужно срезать верхнюю часть, которая потом будет переделана под крышку. Если не отрезать рычаг, то готовое устройство будет иметь ручку. На несколько сантиметров ниже проделанного среза нужно аккуратно просверлить два отверстия, чтобы воздух мог не только поступать внутрь готовой конструкции, но и выходить. Таким способом делается дымогенератор с верхним расположением эжектора.

Главными преимуществами применения ненужного огнетушителя есть то, что он герметичный и обладает, в принципе, нужными размерами. На полной закладке такое самодельное устройство может проработать примерно 12 часов.

Из газового баллона

Чертеж дымогенератора, который используется для холодного копчения и изготавливается из баллона, чем-то напоминает печь «буржуйку». Для того, чтобы сделать конструкцию такого типа, обязательно нужно следовать подробной поэтапной инструкции.

  • Баллон очищается от остатков газа. Затем кран нужно полить водой кран и отпилить его, используя для этого ручную ножовку.
  • После этого стоит приварить к баллону небольшие ножки, что сделает готовый дымогенератор более устойчивым.
  • Для того, чтобы вырезать дверки, используется резак или болгарка. В нижней части будет находиться дверка меньшего размера – поддувало. Верху баллона делается большая дверка. Сквозь нее внутрь конструкции нужно будет поместить колосник. Также это отверстие будет использоваться для подачи топлива в дымогенератор.
  • На месте вентиля приваривается небольшой отрезок прочной трубы. Его максимальная длина не должна превышать семь сантиметров.
  • Последний этап сборки устройства – это накручивание эжектора. С одной стороны к данному элементу необходимо подключить дымохода, а с другой – компрессор.

Из консервных банок

Такой минигенератор требует небольших затрат. Для того, чтобы изготовить такое устройство, нужно совсем немного времени и минимальный набор инструментов. Изначально нужно подготовить три консервные банки, две из которых будут немного побольше. В одной из больших банок прорезается или же просверливается отверстие, диаметр которого составляет 10 мм. С его помощью внутрь дымогенератора будет подаваться воздух, который нужен для стабильного тления щепы.

Две консервные банки большего размера соединяются между собой с помощью небольшой полоски оцинковки, максимальная ширина которой составляет 5 см. Достаточно обернуть вокруг стыка полоску и обернуть ее большими хомутами. Таким же образом фиксируется и меньшая банка, но важно, чтобы ее днище было вверху.

В верхней банке в днище нужно сделать еще одно отверстие, диаметр которого должен соответствовать резьбе на ½ дюйма.

В это же место крепится тройник. С одной его стороны нужно прикрутить патрубок, длина которого составляет примерно 15 сантиметров. С другой стороны крепится штуцер-елочка. Затем пропускается медная трубка. В качестве источника воздуха можно использовать компрессор от аквариума.

Схема фрикционного дымогенератора

В случае использования подобной конструкции, дым будет поступать в коптильную камеру за счет силы трения. Состоит фрикционный дымогенератор из электрического двигателя и цилиндра, изготовленного из стали, который имеет ребристую или рельефную поверхность. Также в конструкции присутствует прижимная система и узел подачи древесины, дымоходный канал и система охлаждения.

Электрический двигатель может вращаться со скоростью 40-60 оборотов в секунду. Для этого используется ременная или шестеренчатая передача. К цилиндру обязательно прижимается небольшой брусок из дерева. За счет того, что появляется сила трения, зона контакта начинает постепенно нагреваться. Древесина выделяет определенное количество дыма, который сквозь дымоходный канал попадает в камеру копчения. Для того, чтобы древесина не начала гореть, конструкция обустраивается системой охлаждения вала.

Спиральный дымогенератор

Для более быстрого охлаждения дымогенератора, можно воспользоваться не только дополнительной камерой, но еще и установить специальную вертикальную трубу, в которую встраивается винт Архимеда.

Изготовление подобной установки достаточно простое. Сделать ее можно по простой схеме, которую без проблем можно найти в Интернете и по представленной ниже инструкции.

  • Охладитель собирается в самом корпусе будущего дымогенератора. В качестве корпуса подойдет труба с диаметром 10 см и длиной полметра.
  • Для оси стоит подготовить трубу, диаметр которой составляет 4 см.
  • Стальные кольца подойдут для витков шнека. Их наружный диаметр не должен быть более 10 см, внутренний – 4,5 см.
  • Кольца разрезаются с одной стороны, а полученные витки дальше надеваются на подготовленную заранее ось.
  • Совершенно все детали, которые будут использоваться в изготовлении конструкции, нужно скреплять электрической сваркой. После этого в корпус дымогенератора помещается шнек.
  • Последней приваривается крышка. Дымоход нужно подсоединить с одной из сторон полученной конструкции.

Минидымогенератор походный

Если нужно закоптить свежие продукты, например, во время похода, можно воспользоваться такой простой конструкцией, как походный минидымогенератор. Его без проблем можно изготовить самостоятельно. Используется железная бочка, небольшой котелок или любая другая емкость, которая есть под рукой.

  • На дно, например, котелка нужно положить опилки или щепу. Если дымоход будет использоваться во время похода, то подойдут небольшие веточки, которые обязательно предварительно очищаются от коры.
  • Практически возле верха емкости устанавливается решетка, на которую и кладутся подготовленные продукты. В том случае, если нет никакой решетки, то можно воспользоваться крышкой от котелка. Продукты привязываются к ручке крышки и она в перевернутом виде кладется на котелок.
  • Дальше котелок нужно подвесить над небольшим огнем хотя бы на несколько часов.

Различия по забору дыма

Конструкция может иметь разное расположение эжектора, который подает поток воздуха и смешивает его с дымом, а затем направляет в коптильную камеру.

Эжектор может находиться над щепой. В этом случае конструкция имеет верхний тип забора дыма. Если эжектор находится рядом с зоной горения, в нижней части дымогенератора, то это устройство с нижним забором дыма.

Устройство с нижним расположением эжектора

Обычно аппараты с нижним расположением эжектора подключаются к небольшим коптильням.

Сами устройства также имеют небольшой размер.

Во всех остальных случаях, использование подобного дымогенератора будет крайне неудобным.

  • Когда присутствует нижнее расположение эжектора, то очень часто поток воздуха не совпадает с тягой. Это будет крайне отрицательно сказываться на процессе горения.
  • Если дымогенератор подключить к слишком большой камере, то щепа будет постоянно затухать. В случае использования устройства с маленькой камерой, то она не сможет достаточно долго работать в автоматическом режиме.
  • Дым попадает в дымоход непосредственно из зоны горения, поэтому его температура будет намного выше, чем требуется.
  • Для конструкций с нижним расположением эжектора стоит сделать дополнительную защиту на трубу дымохода, чтобы в нее во время горения не попадали щепки.

Устройство с верхним расположением эжектора

В том случае, если эжектор находится в верхней части устройства, за несколько сантиметров от крышки, то дымогенератор будет иметь верхний забор дыма.

Он будет забирать дым, который поступает из верхней части камеры горения. Конструкция имеет достаточно большое количество преимуществ.

  • В коптильную камеру поступает дым с нужной температурой. Процесс холодного копчения за счет этого будет более простым и не отнимет много времени.
  • Естественная тяга будет иметь точно такое же направление, как и дым. Благодаря этому щепа не будет затухать даже тогда, когда компрессор на протяжении некоторого времени не будет работать.

Описание приспособлений для дымогенератора

Для того, чтобы процесс копчения был более простым и удобным, необходимо использовать специальные приспособления. Кроме того, они позволят сделать готовые продукты более вкусными.

Зольник

Когда щепа будет перегорать, ее отходы падают в зольник.

Его объем и высоту нужно рассчитывать, учитывая количество пепла, который будет образовываться во время процесса горения. Обычно, даже при длительном горении собирается немного пепла – всего пару спичечных коробков. Поэтому оптимальная высота зольника составляет 3-5 сантиметров. Такого объема зольника вполне хватит на одно копчение при максимальной загрузке щепы.

Устройство инжектора дымогенератора

Инжектор – это самая важная и сложная часть устройства. От того, насколько правильным и качественным будет его изготовление, будет зависеть количество дыма и функционирование готового устройства. Принцип работы инжектора достаточно просто.

  • Поток воздуха, который будет двигаться по дымоходу, создает нутрии конструкции пониженное давление.
  • За счет низкого давления дым попадает в трубу дымохода. Это приводит к появлению дополнительной тяги через присутствующие в конструкции нижние отверстия.

Инжектор нужен для того, чтобы усилить поступление дыма в коптильну. Щепа тлеет за счет этого стабильно, а дым выделяется более интенсивно.

Кулер для дымогенератора

Для того, чтобы холодное копчение продуктов проходила правильно, необходимо, чтобы дым имел нужную температуру. Из генератора будет поступать дым. Его температура может достигнуть 120 градусов. Для того, чтобы сделать дым не таким горячим, в дымогенератор дополнительно можно установить кулер или же использовать специальный охладитель.

Кулер может иметь форму квадрата или цилиндра. Размер камеры можно подобрать в зависимости от размера корпуса генератора. После попадания дыма в камеру, он начинает двигаться намного медленнее и этого времени хватает, чтобы он практически остыл. Для увеличения эффективности кулера, лучше всего его устанавливать в верхнюю часть используемой конструкции. Выход дыма желательно, чтобы был в нижней части устройства. На дне кулера дополнительно стоит установить сборник для конденсата.

Фильтр для дымогенератора

Для улучшения характеристик дыма и для того, чтобы его качественно очистить от разнообразных вредных компонентов, желательно установить специальный фильтр.

Если говорить о внешнем виде, то фильтр – это небольшое расширение, в которое нужно засыпать металлическую стружку. Кроме того, дополнительно устанавливается специальная камера, к которой нужно прикрепить крышку, в которой будут устроены съемные фильтры. Это позволит при необходимости менять стружку, но для этого нужно частично разобрать дымоход конструкции.

Компрессор для дымогенератора

Компрессор – это очень важная часть конструкции. Идеальный вариант – это когда компрессор имеет специальные рычаги, позволяющие регулировать мощность. За счет этого легко контролируется качество готовых копченостей.

Можно купить уже готовый заводской компрессор. Его стоимость достаточно низкая. Иногда в самодельных конструкциях могут применяться компрессор с автомобиля. Минусом такого элемента есть то, что подобные компрессоры слишком быстро нагреваются.

Несколько слов о технологии копчения

Для того, чтобы копчености получились вкусными, необходимо заранее подготовить все продукты. Делать это нужно правильно. Обязательно все продукты заранее засаливаются. После этого нужно немного подсушить мясо или рыбу. Только после этого можно приступать к процессу копчения. Особое внимание нужно уделить выбору древесины. Не стоит использовать щепу из хвойных деревьев, ведь полученные копчености будут горьковатыми.

С помощью дымогенератора можно получить вкусные домашние продукты, стоимость которых значительно ниже, чем магазинных. При этом в них не будет никаких консервантов и вредных добавок.

Генератор дыма — Aerolab

Качественные исследования в аэродинамической трубе часто так же важны, как и количественные. В некоторых случаях они больше. Было разработано множество методов, чтобы «увидеть» воздушный поток над тестовой моделью. К ним относятся пучки пряжи, цветные масла и дым.

AEROLAB теперь предлагает пропиленгликоль в качестве альтернативы белому минеральному маслу.

Электрический дымогенератор AEROLAB производит густой белый дым. Хотя система изначально была разработана для испытаний в аэродинамической трубе, она использовалась и в других областях, таких как отопление и вентиляция, медицинские исследования и проектирование автомобилей.

Сравнение дымовых жидкостей

Преимущества пропиленгликоля:

  • Очень небольшой остаток на тестовых моделях
  • Без неприятного запаха
  • Вентиляция на улицу не требуется
  • Быстро рассеивается (обычно при выходе из туннеля)

Преимущества белого минерального масла:

  • Очень долгоживущий, густой «дым»

Технические характеристики

  • Время работы при максимальном расходе примерно 45 минут

Подробное описание

Для работы дымогенератора AEROLAB требуется только сжатый воздух и напряжение 110 В переменного тока. Он производит дым путем испарения белого минерального масла или пропиленгликоля, когда он проходит через наконечник трубки с электронным подогревом. Сжатый воздух перемещает дымовую жидкость из резервуара в трубку. Палочки доступны в двух длинах. Нестандартные длины доступны по специальному заказу.

Система состоит из двух основных компонентов: основания и жезла.

В основании находится регулятор сжатого воздуха, резервуар для дымовой жидкости, блок управления отопителем и контрольная лампа. В палочке находится нагревательный элемент. Плотность и объем дыма регулируются комбинацией давления воздуха и настроек нагревателя.

Базовый блок

  • Размеры – 14,5 x 5 x 7,75 дюймов (36,8 x 12,7 x 19,7 см)
  • Вес – 10,5 фунтов (4,76 кг)
  • Емкость резервуара – 16 жидких унций (473 мл)
Короткая дымовая трубка Длинная дымовая трубка
Общая длина
18 дюймов (45,7 см)
45 дюймов (114,3 см)
Длина вставки 13 дюймов (33 см) 40 дюймов (101,6 см)
Диаметр зонда 0,625 дюйма (15,9 мм) 0,625 дюйма (15,9 мм)
Масса 1 фунт (0,45 кг) 1,7 фунта (0,77 кг)

(нестандартная длина доступна по запросу)

Полная система включает

  • 1 базовый блок
  • 1 Дымовая трубка 18 или 45 дюймов (46 или 114 см) (нестандартная длина)
  • 1 галлон (3,79литр) Smoke Fluid (белое минеральное масло Kaydol или пропиленгликоль)
  • 1 Быстросъемный воздушный зажим (для модификации существующих линий подачи воздуха, если необходимо)
  • Инструкции и паспорта безопасности материалов (MSDS)

Брошюра

См. брошюру «Дымогенератор».

Технические характеристики

  • Время работы при максимальном расходе примерно 45 минут

См. брошюру «Дымогенератор»

Дымогенератор Leader SMOKE 5

Мощный

Модель Leader SMOKE 5 мощностью 2100 Вт способна произвести большое количество дыма за короткое время. Он идеально подходит для тренировок в больших объемах. Для некоторых очень больших объемов даже лучше использовать несколько Leader SMOKE 5, а не только одну более мощную машину. Система распределения Leader SMOKE 5 позволит получить более быстрый и однородный дым.

Цифровой пульт дистанционного управления, съемный и программируемый для всех настроек

Проводной пульт дистанционного управления (фиксированный на машине или мобильный с кабелем длиной 3 м) является цифровым. Управление более интуитивное, чем с вращающимися кнопками, что может сбить с толку. Оно включает:

  • Производит легкий или плотный дым с регулируемой скоростью потока.
  • Контролируемый объем дыма, необходимый для каждого сценария (для заполнения малых и больших объемов),
  • Выберите время, в течение которого должен производиться дым,
  • Выберите временной интервал между выбросами дыма.

Постоянная система отопления

  • Непрерывное производство густого дыма во избежание перерывов работы в течение запрограммированного периода.
  • Непрерывная работа с пониженным расходом по умолчанию для максимальной экономии жидкости.

Прочный

  • Ударопрочный, брызгозащищенный корпус
  • Легко транспортируется

Сравните продукт

Характеристики продукта

Технический паспорт

Сопутствующие товары

Скачать

ХАРАКТЕРИСТИКИ ПРОДУКТА

Leader SMOKE 5 создает густой реалистичный дым и является идеальным инструментом для учений по эвакуации и полностью безопасных тренировок.

Съемный цифровой пульт дистанционного управления позволяет измерять объем дыма, необходимый для каждого сценария, а также регулировать продолжительность и интервал выброса дыма.

Прочная и компактная конструкция делает его идеальным инструментом для создания различных сценариев тренировок.

LEADER MOKE 4 — старое поколение LEADER SMOKE 5

Откройте для себя LEADER SMOKE 4, старое поколение LEADER SMOKE 5 и узнайте, как его использовать.

ОБЩИЕ ХАРАКТЕРИСТИКИ

Расход при непрерывной работе с низким расходом
1320 м³/мин
Нагреватель
2100 Вт
Время запуска
10 минут
Вес
17,7 кг
Емкость встроенного бака
5 литров
Расход жидкости
176 мл/мин
Съемный пульт дистанционного управления
Цифровой с кабелем 3 м
Размеры
602 х 395 х 306 мм
Прямая тепловая защита
Да (система DTPD: устройство прямой тепловой защиты)
Потребляемая мощность
2100 Вт, 9,2 А при 220 В, 50/60 Гц
Дополнительный вход
Разъем XLR, установленный сзади (обеспечивает 12 В постоянного тока при 50 мА) для питания интерфейсного устройства для запуска машины (например, беспроводного пульта дистанционного управления).
Рекомендуемая жидкость
LEADER Дымовая жидкость.
Гарантия не распространяется на любые дефекты, возникшие в результате использования жидкостей, отличных от наших собственных.

Сопутствующие товары

Описание

Жидкость Leader SMOKE — идеальная жидкость для создания густого, реалистичного и безопасного дыма.

Посмотреть продукт

Описание

Жидкость Leader SMOKE — идеальная жидкость для создания густого, реалистичного и безопасного дыма.

Посмотреть продукт

СКАЧАТЬ

Приложение Размер
DS_LEADER_Smoke_3-5_Catalog_Training_EN_ZCL04.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
