Бойлер комбинированного нагрева ATLANTIC 100
Atlantic Combi O’Pro, 100 литров – бойлер комбинированного типа от французского концерна ATLANTIC GROUPE. Может использоваться с большинством отопительных котлов, представленных на рынке. Бойлер обеспечивает нагрев воды от централизованных и автономных систем отопления через теплообменник в осенне-зимний период, а также от медного нагревательного элемента мощностью 1500 Вт в весенне-летний период. Кнопка «ЗИМА/ЛЕТО» позволяет одним нажатием включать или отключать нагрев воды электрическим ТЭНом.
В конструкции бойлера используется встроенный термостат, обеспечивающий управление насосом подачи теплоносителя в теплообменник. Благодаря этому использовать Atlantic Combi O’Pro можно с недорогими котлами отопления без приобретения дополнительных дорогостоящих систем управления.
Модель Atlantic Combi O’Pro, 100 литров оснащена спиральным теплообменником площадью 0,35м2, который изготовлен из эмалированной стали толщиной 3мм.
С помощью теплообменника нагреть воду можно всего за 25 минут на 50°C от входящей температуры.
В бойлерах магниевый анод применяется как основная защита рабочего бака и нагревательного элемента от коррозии. Для дополнительной защиты французские инженеры разработали уникальную технологию Ohmic Protection (O’Pro). В каждом комбинированном бойлере между ТЭНом и магниевым анодом установлено устройство, которое позволяет продлить срок службы магниевого анода в 2 раза. Данная технология позволяет экономить на техобслуживании и проводить его только один раз в 2 года.
Внутренний бак бойлера дополнительно защищает высококачественная эмаль, содержащая цирконий. Все бойлеры серии Combi O’Pro имеют плотный слой пенополиуретановой изоляции, что позволяет свести тепловые потери всего к 5-6°C в сутки и сохранить воду горячей в течение очень длительного времени. Встроенный сверхточный капиллярный термостат с точностью до 1°C определяет температуру нагревания воды, что позволит Вам экономить до 15% электроэнергии.
Гарантия производителя на рабочий бак водонагревателя составляет 5 лет, на электрическую часть — 2 года.
Особенности:
- Предохранительный клапан
- Система дополнительной антикоррозионной защиты O`Pro, снижающая интенсивность расхода магниевого анода и, следовательно, увеличивающая срок его активной работы по защите внутреннего бака от коррозии
- Магниевый анод
- Индикатор нагрева
- Экологически безвредная пенополиуретановая изоляция
- Патрубки подачи холодной и отбора горячей воды из нержавеющей стали
- Термостат c защитой от перегрева
- В комплекте идет кабель, вилка
Технические характеристики
Модель
CWH 100 D400-2-B
Объем, л
100
Мощность ТЭНа, Вт
1500
Мощность теплообменника (90⁰C // 2м3/час // 45⁰C), кВт
17.5
Нагревательный элемент
медный ТЭН + теплообменник
Время нагрева ТЭНом, мин
240
Время нагрева теплообменником (∆t=50⁰C // 90⁰C // 2м3/час // 45⁰C), мин
25
Площадь теплообменника, м2
0.
35
Мощность теплообменника (80⁰C // 1м3/час // 45⁰C), кВт
12
Время нагрева теплообменником (∆t=50⁰C // 80⁰C // 1м3/час // 45⁰C), кВт
43
Тепловые потери, кВт·ч/24ч
2,02
Напряжение , В
230
Максимальная температура теплоносителя, ⁰C
90
Рабочее давление бака, бар
8
Рабочее давление теплообменника, бар
6
Класс защиты
IP 23
Кнопка переключения режимов работы «Зима/лето»
внешняя (на корпусе)
Регулятор температуры
внешний (на корпусе)
Установка
вертикальная (навесной)
Тип управления
механический
Материал внутреннего бака
сталь

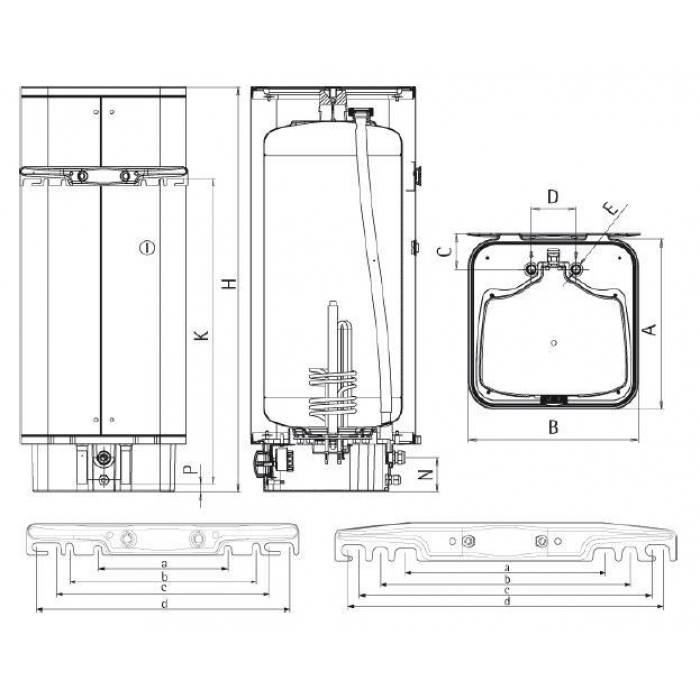

Габариты (ВхШхГ), мм
976х433х451
Вес, кг
29,5
Форма
цилиндрическая
Цвет
белый
Гарантия на электрическую часть, лет
2
Гарантия на рабочий бак, лет
5
Производитель
Египет
Виды конструкции бойлера
Конструкция бойлера представляет собой ряд согласованно работающих устройств.
Целью их эксплуатации является получение горячей воды определенного объема. Главными отличительными особенностями конструкции нагревателей является способ прохождения воды — накопительный или проточный. В накопительных электрических водонагревателях, повсеместно называемых бойлерами, вода набирается (накапливается) в баке определенного объема, и в течение нескольких часов нагревается до заданной в регулировках температуры.
По мере расходования горячей в бак поступает холодная вода, для подогрева которой автоматически включаются нагревательные элементы. Когда горячая вода израсходована полностью, следующая партия подогретой жидкости будет готова через 2-3 или 4 часа (в зависимости от объема). Этого недостатка лишены проточные конструкции нагревателей воды. В них нагревается поток воды и сразу подается к горячему крану. В такой системе водоснабжения горячая вода может быть получена круглосуточно, без перерывов для нагрева.
Недостатком проточных водонагревателей является большой расход электричества при их работе.
Содержание
- Схема устройства накопительного водонагревателя — бойлера
- Элементы накопительного водонагревателя
- Бак — накопительная емкость
- ТЭН — нагревательный элемент
- Термопара — элемент безопасности
- Предохранительный клапан
- Схема устройства проточного нагревателя

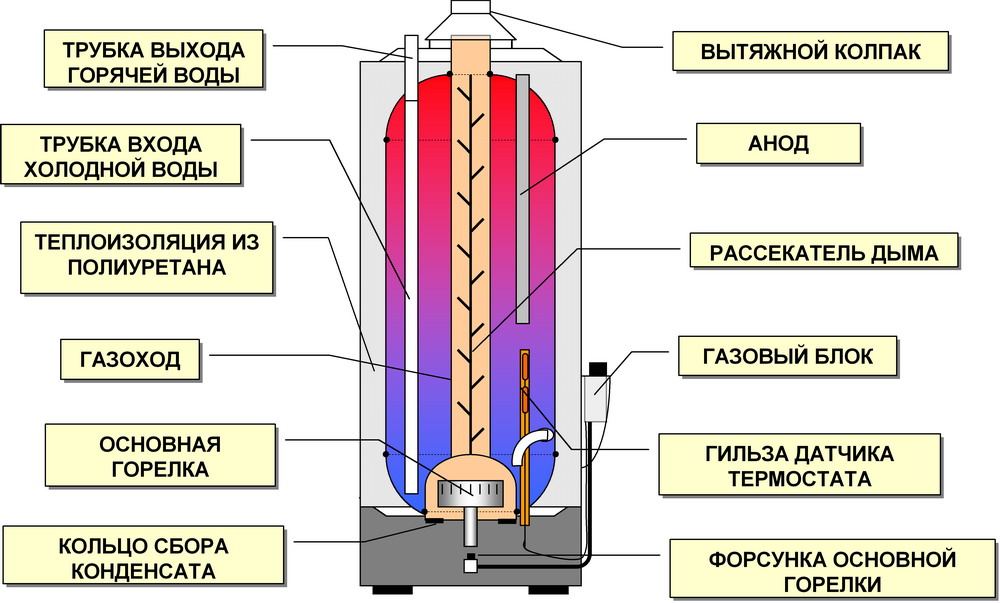

Схема устройства накопительного водонагревателя — бойлера
Накопительный водонагреватель (бойлер) внешне имеет вид закрытой емкости, чаще всего цилиндрической формы. Под декоративным наружным покрытием находится накопительный бак, в который набирается вода для нагрева. Между баком и покрытием находится теплоизолятор, ограничивающий потери тепла от нагретой воды.
Изображение 2. Схема проточного нагревателя.Поступление холодной воды в емкость бака происходит по входящей холодной трубе в его нижнюю часть. Внутри бойлера расположен нагревательный элемент, который работает по принципу кипятильника: греется сам и потому греет воду вокруг себя.
Нагретая жидкость забирается из верхней части бака (теплая и горячая вода легче, она поднимается вверх, потому ее забор должен производиться вверху). Чаще всего выход горячей трубы располагается внизу, то есть труба забирает воду в верхней части бака и через бак опускает ее вниз, к расположенному там выходу.
Внутри водонагревателя устанавливается термопара, которая автоматически включает и выключает нагрев (работу нагревательного элемента) в зависимости от температуры воды в баке. Значение температуры, при котором нагреватель обесточивается и перестает греть пространство вокруг себя, выставляется на регулировочном термостате, расположенном, как правило, в нижней части бойлера и имеющем ручки установки уровня температуры снаружи бака.
Часто в конструкции водонагревателя устанавливается воздухоотводчик (в верхней части накопительной емкости). Его предназначение — выпускать (стравливать) давление, образующееся при нагреве воды в закрытом объеме. Воздухоотвод работает в ручном режиме, то есть не сам по себе автоматически, а только в присутствии человека, его руками.
Обязательным дополнительным элементом в конструкции водонагревателя является предохранительный (или аварийный) клапан. Это — автоматический стравливатель лишнего давления. Его располагают на входной холодной трубе.
Схема подключения накопительного водонагревателя.Устройство предохранительного клапана обеспечивает прокапывание и просачивание воды при увеличении давления свыше 7 атмосфер. Для удобства пользования аварийный клапан снабжается шлангочкой, выводящей воду в подставленную рядом емкость или непосредственно в раковину (ванну, унитаз).
Для удобства проведения профилактических работ, ремонта на выходе воды из бака устанавливается слив.
Схема устройства накопительного нагревателя приведена на изображении 1, где его внутреннее строение приведено в разрезе.
Все вышеперечисленные элементы могут быть выполнены из различных материалов, с разными характеристиками долговечности, надежности и стоимости. Разнообразие конструктивных элементов формирует широкий выбор конструкций накопительных бойлеров.
Вернуться к оглавлению
Элементы накопительного водонагревателя
Вернуться к оглавлению
Бак — накопительная емкость
Наиболее распространенная форма накопительной емкости бойлера — цилиндр — связана с минимализацией тепловых потерь. У шара теплопотери наименьшие, у цилиндра — больше, чем у шара, у параллелограмма — максимально возможные.
Материал для изготовления бака в бойлере — металл. В самых дешевых вариантах водонагревателей емкость изготавливают из обычной стали. В течение двух-трех лет такой бак дает течь и требует ремонта. Покрытие внутренней поверхности нагревательной емкости слоем титана или нержавеющей стали значительно увеличивает срок эксплуатации. Наибольшая долговечность (до 7 лет) будет у нагревателя с баком, полностью выполненным из нержавейки (или титана). По стоимости такие бойлеры будут самыми дорогими.
Схема ТЭНа.Металлическая стенка нагревательной емкости снаружи защищается слоем теплоизолятора, выполненным из пенопласта или монтажной пены толщиной 2-2,5 см.
Всю конструкцию снаружи закрывает наружный слой из винила или металла. Для уменьшения коррозии внутренней поверхности металлического бака в емкость устанавливается анод из магния, который активнее железа и потому реагирует и коррозирует первым. Разрушенный анод через один-полтора года заменяют новым. Таким образом, можно продлить срок службы металлического бака.
Вернуться к оглавлению
ТЭН — нагревательный элемент
ТЭН (трубчатый электрический нагреватель) — представляет собой металлическую изогнутую трубку из меди с расположенным внутри нее электрическим проводом. При прохождении тока нить провода нагревается и передает тепло (греет) металлический корпус-трубку. Трубка, в свою очередь, греет воду в водонагревателе. Принципиально отличаются так называемые мокрые и сухие ТЭНы. Мокрый ТЭН погружен непосредственно в жидкость и греет ее через прямой контакт поверхности с водой. Сухой ТЭН защищен дополнительным корпусом-колбой, непосредственно с жидкостью не контактирует, потому более долговечен.
Пространство колбы может быть заполнено маслом или кварцевым песком.
Вернуться к оглавлению
Термопара — элемент безопасности
Схема различных видов термопар.Термопара предназначена для автоматической блокировки работы нагревательного элемента при достижении жидкостью внутри бака определенной заданной температуры. Это один из главных элементов безопасной эксплуатации водонагревательного устройства.
Термопара представляет конструкцию, состоящую из двух проводников различного сопротивления, в которых при изменении температуры меняется сопротивление материала. По факту изменения силы тока (при изменении сопротивления материала сила тока также меняется) термопара блокирует подачу напряжения на нагревательный элемент.
Устройство термопары располагается в верхней, самой горячей части бойлера (по физическим законам нагретая вода поднимается вверх).
Вернуться к оглавлению
Предохранительный клапан
Второе название — аварийный. Он вступает в работу тогда, когда сломалась и перестала функционировать термопара.
Бесконечный нагрев воды ведет к увеличению давления внутри бака. Предохранительный клапан, установленный на входе, имеет в своей конструкции пружину, выдерживающую давление около 7 атмосфер. При превышении заданного значения давления пружина сжимается и открывает доступ к сливному отверстию. С вытеканием горячей воды давление внутри металлической емкости бака уменьшается, уменьшая опасность разрыва бойлера (взрыва водонагревателя).
https://1popechi.ru/www.youtube.com/watch?v=c7rtL1YWaXU
Вернуться к оглавлению
Схема устройства проточного нагревателя
Проточные водонагреватели различных конструкций выдают разное количество горячей воды. Нагреватель, мощностью 1,5 литра воды в минуту предназначен для кухонного использования, для мытья посуды. Производственная мощность 3 литра в минуту позволяет принять душ. Проточные водонагреватели требуют достаточно большой мощности, прокладывания надежного кабеля. Для работы в режиме 3 литра в минуту потребуется 7,5 кВт электричества в час.
Проточный нагрев воды выполняется следующим образом. Сначала поступающая холодная вода проходит через электронное устройство, где выравниваются ее давление, насыщение воздухом, скорость потока. После электронного устройства поток двигается в теплообменник, где нагревается ТЭНом, и поступает на выход.
https://1popechi.ru/www.youtube.com/watch?v=kOhsAamnDwk
Предохранительным устройством в проточных видах нагревателей является датчик давления. При остановке подачи воды (закрыли кран, образовалась воздушная пробка, низкое давление в водопроводе) происходит падение значения измеряемого давления жидкости. Датчик автоматически отключает работу нагревательных элементов. Схема устройства проточного нагрева воды приведена на изображении 2.
Конструкции водонагревателей состоят из ряда элементов и устройств. Бесперебойная работа каждого из них формирует слаженную работу водонагревателя.
