Секреты системы «труба в трубе». Часть 2-я

В предыдущем материале мы начали разговор о коаксиальных дымоходах — одном из популярнейших типов дымоотводящих систем. Устройство такой системы, ее принцип действия и преимущества мы уже разобрали. Теперь предлагаем познакомиться с особенностями и правилами монтажа.

Инструкция превыше всего!

Соединение элементов коаксиального дымохода — раструбное. В качестве уплотнения используют силиконовые прокладки, которые не поддаются воздействию горячего воздуха.

Собирая систему, нужно руководствоваться определенными правилами. Опытные монтажники их знают и всегда руководствуются требованиями и правилами, которые описывают производители. Общие требования будут примерно одинаковыми для большинства коаксиальных дымоходных систем.

Есть два варианта монтажа коаксиального дымохода — вертикальный и горизонтальный. Второй вариант предпочтительнее, но для этого надо, чтобы котел был оснащен принудительной вентиляцией. В частных домах вертикальные конструкции используются, только если вывести дымоотводный канал через стену никак нельзя. Препятствовать этому может, например, близко расположенное к выводной трубе окно, или рядом стоящая другая постройка.

Фото: stroy-podskazka.ru

Максимальная длина горизонтально установленного дымохода должна быть не более трех метров.

При монтаже дымоотвода лучше работать в перчатках: трубы могут быть острыми. А для укрепления и герметизации можно использовать только огнеупорные материалы.

Основные принципы монтажа

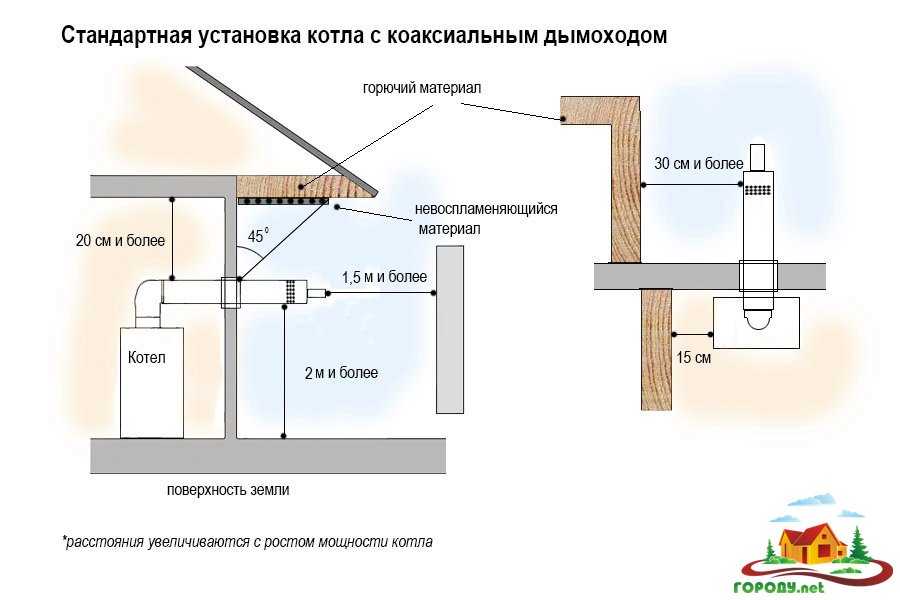

1. Сначала выбирается место для котла и трубы. Монтаж котла и дымохода надо делать одновременно. Дымоход размещается на метр — полтора выше котла. По отношению к земле выход дымохода должен располагаться не менее чем в двух метрах.
2. Расстояние от конька крыши дома до сечения дымоотводящего канала должно быть не менее 0,5 метра для частного дома.
3. Расстояние от окон, вентиляционных отверстий и дверей выход дымоходной трубы должен располагаться не менее чем в полуметре. Окна, которые располагаются выше него (например, окна второго этажа), должны быть минимум в метре. Иначе есть риск того, что отводимые газы будут попадать в помещение.
4. От выхода коаксиального дымохода до соседней постройки должно быть более 8 метров. Если на трубе будет установлен дефлектор, это расстояние сокращается до 2 метров, если соседняя стена глухая, и до 5 — если в ней есть окна.
5. При монтаже сначала сверлится отверстие в стене под вывод коаксиальной трубы. Для этого нужно тщательно вымерить диаметр.
6. Трубу надо вывести в отверстие и соединить с котлом с помощью хомута. При сборке частей дымохода надо соблюдать небольшой угол по отношению друг к другу и к земле — так, чтобы конденсат стекал наружу, а не в котел.
7. Отверстие с выведенной трубой герметизируется вокруг дымохода монтажной пеной.
8. Если труба выводится через крышу (а дымоход, соответственно, вертикальный) — надо использовать изолирующие патрубки и негорючую изоляцию. Чтобы дымоотводящий канал не соприкасался с фрагментами кровельного пирога, его заключают в защитный кожух.
9. Перед финальным запуском работы нужно будет сделать проверочный.

Еще несколько тонкостей

В процессе сборки дымохода каждая последующая деталь закрепляется в предыдущей так, чтобы не образовывалось препятствий, мешающих движению выводимых газов. Все элементы должны плотно прилегать друг к другу, и каждая последующая деталь должна входить внутрь предыдущей на расстояние, равное не менее чем половине диаметра сечения канала.

Фото: stroy-podskazka.ru

Обязательно используются переходные узлы, а стыки двух элементов жестко закрепляются хомутами. При этом категорически не рекомендуется использовать собственноручно сделанные переходники, подмотки из ленты или уплотнения из герметика.

«На коленке», с использованием подручных средств такую технически серьезную вещь, как дымоход, собирать нельзя, иначе его эксплуатация будет попросту опасной!

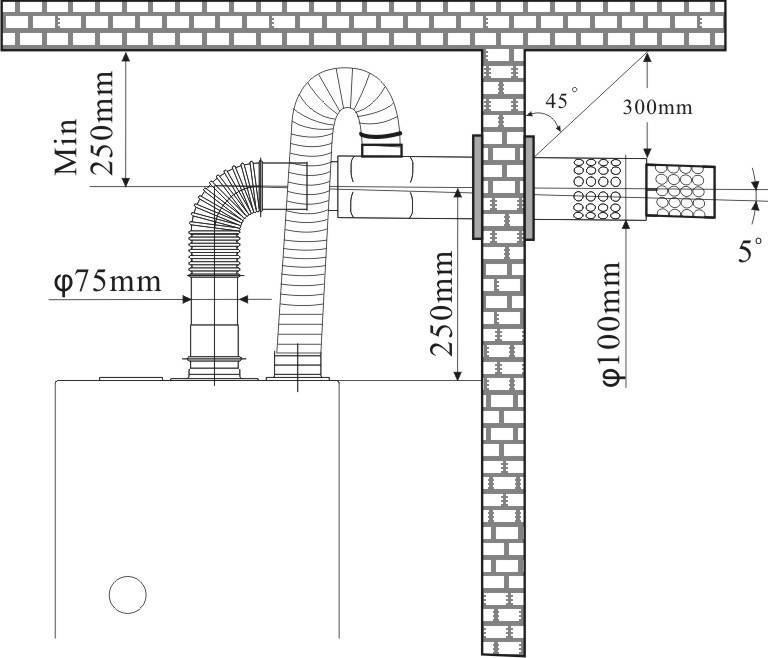

Выходящий наружу участок горизонтального дымохода наклоняется на 3 градуса вниз (для отвода конденсата).

На всем протяжении дымоходного канала должно быть не более двух сгибов, иначе удаление продуктов сгорания будет затруднено.

Ревизионные участки, переходники и устройство для сброса конденсата должны быть легко доступны для периодического осмотра: да, коаксиальный дымоход, как и все другие типы дымоотводящих систем нуждается в периодическом осмотре и техобслуживании.

Если горизонтальный дымоход выходит в место, где преобладает ветер, направление которого противоположно направлению отвода дыма, то на выходе трубы нужно поставить жестяной заслон (между ним и выходным отверстием должно быть минимум 40 сантиметров).

Дефлекторная решетка рекомендуется к установке на коаксиальных дымоходах, которые возвышаются над уровнем земли менее чем на 1,8 метра.

Если нужно обвести конструкцию трубы вокруг препятствия, нужно использовать специально предназначенные для этого колена.

Фото: stroy-podskazka.ru

И, наконец, главное: в сборке дымоотводящей системы мелочей не бывает. Поэтому лучше не рисковать и не заниматься этим самостоятельно (хотя кажется, что это просто — как собрать конструктор). Если дымоход собирает профессиональная бригада, которая знает все тонкости и соблюдает все правила, то система честно прослужит долгие годы, будет эффективной и безопасной!

Людмила Губаева

Недвижимость Татарстан

Длина коаксиального дымохода | Длины дымоходных труб

Наиболее распространённый и простой вариант монтажа коаксиального дымохода — вывод коаксиальной трубы через стену помещения (горизонтальный дымоход). Согласно существующим нормам и правилам, длина коаксиального дымохода при горизонтальной установке не может быть безграничной — как правило (за редким исключением) в среднем она составляет 4 метра. Справедливости ради нужно сказать, что существуют газовые котлы, для которых допускается длина коаксиальной трубы и до 8-10 метров. Однако, подобные теплогенераторы имеют очень высокую стоимость и редко встречаются на практике.
Итак, длина коаксиальной трубы напрямую зависит от мощности и технических характеристик газового котла, количества разнонаправленных участков в системе дымоудаления (использование колен, отводов) и т.д. Самый правильный способ не ошибиться с протяженностью системы — придерживаться информации, которая указана в техническом паспорте газового котла — в этом документе всегда прописана и оптимальная длина дымохода для данного конкретного устройства.
Чтобы правильно рассчитать длину дымохода необходимо учитывать и ещё один важный момент.
Довольно часто встречаются случаи, когда дымоходной трубе необходимо изменить своё направление (например, обогнуть какое-либо препятствие), то есть когда нужно организовать поворот коаксиального дымохода. Для этого в системе дымоудаления используются специальные поворотные элементы дымохода — отводы (поворотные колена). И в таких ситуациях нужно знать, что максимальная длина коаксиального дымохода напрямую зависит от количества таких элементов в системе. Дело в том, что колена и отводы создают дополнительное сопротивление дымовым газам и воздушным массам. Поэтому допустимая длина коаксиального дымохода в случае применения подобных поворотных элементов определяется следующим образом:

Отвод 90 градусов уменьшает длину коаксиальной трубы на 1,0 метр;
Отвод 45 градусов уменьшает длину коаксиальной трубы на 0,5 метра;
(Стартовое колено на выходе из самого котла здесь не учитывается!)

Соответственно, для ответа на вопрос «какой длины может быть коаксиальный дымоход?» необходимо обязательно ознакомиться с технической документацией, а также учитывать количество разнонаправленных участков (углов) в системе дымоудаления. По общим рекомендациям при организации коаксиального дымоудаления в принципе не рекомендуется использовать более 2-х колен (это считается оптимальным вариантом). Если всё же при обустройстве дымоотвода без коаксиальных отводов обойтись нельзя, то в таких ситуациях длина коаксиального дымохода для газовых котлов не должна быть больше 3-х метров.
Итак, мы выяснили, что максимальная длина коаксиальной трубы при горизонтальном монтаже напрямую зависит от количества углов (поворотов) в системе и должна соответствовать рекомендациям, указанным в техпаспорте котла.
Несколько слов нужно сказать о длине коаксиального дымохода на улице, то есть про наружный участок системы дымоудаления. Минимальная длина коаксиального дымохода (длина наружного участка трубы) должна быть больше 30 см. Здесь, прежде всего, необходимо руководствоваться характеристиками самой системы (у разных моделей минимальная длина трубы, выходящей на улицу, может варьироваться). Во внимание также принимается и расположение соседних строений и объектов (расстояние до стоящего рядом здания), наличие деревьев, заборов и т.п.
Отвод продуктов горения при работе газового котла с закрытой камерой сгорания может осуществляться с помощью коаксиального дымохода, установленного и вертикально — когда вертикальная коаксиальная труба выводится через крышу. Длина вертикального коаксиального дымохода чаще всего превышает 5 метров. Здесь также необходимо принимать во внимание наличие в конструкции поворотных колен – как и в случае с горизонтальным выводом трубы, при вертикальном дымоудалении не рекомендуется использовать более 2-х углов.
В данной статье мы рассмотрели такое понятие как «длина дымохода» коаксиального типа и выяснили, что этот параметр в большинстве случаев ограничен 5-ю метрами. Для получения большей длины дымоходных труб стоит рассмотреть раздельную систему дымоудаления, которая может достигать 30 метров в длину и более.

Если у Вас возникли вопросы по системам дымоудаления для настенных газовых котлов или необходима консультация специалистов — обращайтесь в компанию УТДК! Мы будем рады помочь Вам!
Наш адрес: 195027, г. Санкт-Петербург, Складская ул, дом № 6, корпус Б.
Контактные телефоны:
☎ 8 (812) 467-35-63 — Розничный отдел
☎ 8 (812) 389-66-42 — Оптовый отдел

Руководство по коаксиальным вентиляционным системам

DirectVent Pro от Simpson Duravent представляет собой унифицированную коаксиальную вентиляционную систему, предназначенную для использования с газовыми или пропановыми печами, обогревателями и каминами с прямым отводом.

DirectVent Pro имеет герметичные внутренние соединения для превосходной производительности, не требующие прокладок или герметиков (если не указано производителем устройства). Все черные отрезки труб, удлинители труб и отводы имеют швы наружных стенок, сваренные лазером, для придания гладкости. Низкопрофильные замки, отсутствие кромок и бусин позволяют получить красивое изделие, которое элегантно смотрится в любом интерьере.

DirectVent Pro в сочетании с газовым прибором был протестирован и внесен в список как система декоративного газового прибора или как система нагревателя с прямым отводом воздуха крупным испытательным агентством, таким как UL, CSA, Warnock Hersey или OMNI.

См. приведенные ниже типовые монтажные чертежи, чтобы выбрать подходящие компоненты для вашей установки.

• Превосходство в сочетании с инновациями и стилем… DirectVent Pro. Прямая вентиляция Simpson Dura-Vent рекомендована эксклюзивно почти всеми крупными производителями печей и каминов в США и Канаде, с самым большим выбором заглушек для прямой вентиляции.
• Все компоненты DirectVent Pro совместимы с комплектом DirectVent GS, за исключением удлинителей труб DirectVent Pro.
• Будьте пожаробезопасны! Используйте надлежащую поддержку и распорки. Соблюдайте местные строительные нормы и правила и проверьте систему вентиляции.

Планирование установки

1. При вертикальной установке газовой плиты измерьте высоту от выходного отверстия плиты до потолка, чтобы определить необходимую длину черной трубы. Выберите потолочную опору/настенную крышку для наперстка или потолочную опорную коробку собора.

2. Чтобы определить необходимую длину оцинкованной трубы, измерьте толщину потолка и вертикальный подъем на чердаке или втором этаже. Противопожарные перегородки требуются на каждом уровне этажа, кроме потолочной опоры первого этажа/настенной наперстки или опорной коробки сводчатого потолка. Если требуется смещение, чтобы избежать препятствий, используйте пару колен под углом 45°. Для надлежащей поддержки используйте налокотники со смещением. Используйте настенные ремни для длинных вертикальных спусков. На чердаке требуется утепление чердака.

3. Измерьте уклон крыши. Выберите правильный мигающий и штормовой воротник.

Определить минимальную высоту над крышей.

4. При горизонтальной установке проверьте минимальную высоту подъема и максимальную горизонтальную длину в инструкциях производителя прибора. Если ограничения по высоте препятствуют адекватному подъему над прибором, можно использовать трубку. Выберите подходящую заглушку для горизонтальной заделки (см. инструкции по установке производителя устройства). Чтобы защитить виниловый сайдинг, выберите зазор для винилового сайдинга. Ознакомьтесь с инструкциями изготовителя прибора, чтобы узнать требования к настенному коушу и противопожарной перегородке.

Рекомендация по проектированию

Следующие рекомендации по проектированию предназначены только в качестве общего руководства, помогающего в проектировании и выборе компонентов вентиляции для вашей установки. Всегда читайте и следуйте инструкциям по установке Simpson Dura-Vent, прилагаемым к крышке или опорной коробке, перед установкой дымоходной системы. Инструкцию по установке можно посмотреть на странице товара на нашем сайте.

Важно: Проверьте заводскую табличку с техническими данными и руководство по эксплуатации, чтобы убедиться, что система прямой вентиляции Simpson Dura-Vent одобрена для использования с выбранным вами фирменным прибором.

• Внутренний и внешний диаметры труб должны соответствовать размеру выпускного отверстия прибора.
• Ознакомьтесь с инструкциями производителя устройства по установке, чтобы узнать, какие типы конфигураций вентиляционных отверстий разрешены (например, горизонтальная, вертикальная, перекладка дымохода и т. д.). Кроме того, проверьте любые ограничения вентиляции, такие как максимальная горизонтальная длина, минимальный и максимальный вертикальный подъем, максимальное смещение и т. д.
• Будьте пожаробезопасны! Сохраняйте по крайней мере минимальные зазоры (воздушное пространство) между вентиляционной трубой и близлежащими горючими материалами, как указано в инструкциях по установке изготовителя прибора. Используйте надлежащую поддержку и распорки. Соблюдайте местные строительные нормы и правила и проверьте систему вентиляции.

Статьи, которые могут вам также понравиться…

• Может ли ваш дровяной камин перегреться?

• California Title 24: Complete Guide to Net Zero Energy

• Caframo Ecofan: универсальное исчерпывающее руководство

• Древесная зола: преимущества, о которых вы никогда не знали

  Покупка топки для газового камина

• Основы дымохода для камина

• Подходят ли вам безвентиляционные газовые журналы?

• Опасны ли камины без вентиляции?

• 5 способов украсить камин к осени

• 5 удивительных мест, где можно повесить электрический камин

Вопросы об этой статье

Сертифицированные специалисты NFI ответят на все вопросы клиентов бесплатно!

2 вопроса и 2 Ответа

Задать вопрос

Bill B

23 сентября 2020 г.

В моей системе есть два коротких горизонтальных участка для вентиляции газовой плиты с прямым отводом. Должны ли эти трассы быть ровными или наклонными?

1 Ответ

Это требование продиктовано требованиями к установке конкретной модели. Информация должна быть найдена в руководстве по установке.

Представлено: Тайлер М. — Мастер очага NFI 23 сентября 2020 г.

Ответить

JPB

из Освего, штат Нью-Йорк, вопрос:

5 декабря 2019 г.

Требуется установить отопительную печь на пропановом газе в солярии с большим количеством окон. Нужны рекомендации по минимальным расстояниям от окон и стен.

1 Ответ

Если вы имеете в виду внутреннее размещение печи, газовые плиты с прямой вентиляцией не будут иметь требований к зазорам, которые можно было бы считать сравнимыми с дровяными печами, а это означает, что зазоры будут гораздо более щадящими. Однако обратите внимание, что, как и в случае с дровяными печами, требования к зазору будут специфичными для печи, и не будет стандартного кода, относящегося к требованиям к зазору.

Представлено: Уилл М. 5 декабря 2019 г.

Ответить

Нужна помощь?

• Related Articles
• Customer Q&A
• Ask the Experts (Free)

DirectVent Pro Installation Guide

• Fireplace Articles
• Fireplace Insert Articles
• Stove Articles
• Gas Log Articles
• Chimney Articles
• Fireplace Артикул каминной доски
• Аксессуары Артикул
• Outdoor Living Articles
• Fire Pit Articles
• Heater Articles
• Grill Articles

Categories

• Fireplaces
• Fireplace Inserts
• Stoves
• Gas Logs
• Mantels
• Accessories
• Chimneys & Venting
• Жилье на открытом воздухе
• Дымоход
• Обогреватели
• Ямы для костра
• Решетки
• HVAC
• Выбрать по бренду
• Руководства и статьи

Отзывы

Подпишитесь на нашу рассылку новостей

Дымоходы и вентиляция | FireplacesDirect.

com Дымоходы и вентиляция | FireplacesDirect.com — KingsmanChat с нами на базе LiveChat

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Меню

Счет

Посмотреть как Сетка Список

Позиции 1-20 из 92

Сортировать по бестселлеры Средний обзор Trustpilot Всего отзывов Trustpilot Самые популярные Количество отзывов Цена: от низкой к высокой Цена: от высокой к низкой наименование товара По умолчанию Установить восходящее направление

Фильтр

(1)

Опции фильтра

1. Производитель:

   Кингсман

Очистить все

Категория

Производитель

Тип изделия

Размер вентиляционного отверстия

Показывать

12 20 32

на страницу

Независимо от того, устанавливаете ли вы новый камин, проектируете и строите собственный камин или модернизируете существующий, одним из ключевых компонентов, который вы, возможно, упустили из виду, является вентиляция или дымоход. Все дровяные камины и дровяные печи требуют дымохода для вентиляции, и то же самое касается большинства газовых агрегатов. Добавление дымохода к камину служит двум жизненно важным целям: он удаляет отработанный воздух и дым, образующийся при сгорании, и впускает свежий воздух, чтобы камин мог гореть более эффективно.

Здесь, в Fireplaces Direct, у нас есть огромный выбор самых уважаемых и надежных брендов компонентов дымохода для дровяной печи и других элементов вентиляции камина. Мы проделали работу, чтобы собрать коллекцию лучших изделий, а это означает, что на любую трубу для камина, которую вы покупаете у нас, можно рассчитывать, что она обеспечит качественное обслуживание на долгие годы. Чтобы сделать ваши покупки простыми, мы составили руководство, полное полезных советов и информации ниже.

Типы дымоходов и вентиляционных устройств

Первый шаг при покупке правильного решения для дымохода и вентиляции — определить, какие детали вам нужны для выполнения работы. В нашем ассортименте каминов и печных труб представлены изделия от лучших брендов. Чтобы упростить поиск того, что вам нужно, мы разбили наши предложения здесь на основные доступные категории:

• Вентиляционная труба — Эти сегменты трубы являются основным компонентом вентиляционных систем. Существует три основных типа вентиляционных труб:
• Дымоходная труба класса А — Этот тип трубы предназначен для дровяных каминов. Эти трубы с двойными стенками предназначены для того, чтобы тепло от выхлопных газов не слишком сильно нагревало внешнюю часть трубы. Этот тип труб, как правило, доступен с внешней оцинкованной сталью или нержавеющей сталью. Оцинкованные, как правило, дешевле, но более подвержены коррозии, поэтому их не следует использовать на открытом воздухе.
• Прямая вентиляционная труба — Предназначенная для использования с газовыми каминами и печами, прямая вентиляционная труба бывает двух типов: колинеарная и коаксиальная. Коллинеарная вентиляционная труба обычно используется внутри существующего дымохода и использует две отдельные трубы, одну для свежего воздуха и одну для выхлопа, идущие параллельно. В коаксиальных системах используется конструкция «труба в трубе». Меньшая внутренняя труба фиксируется внутри большей трубы с помощью распорок. Внешняя труба подает свежий воздух, а внутренняя труба выводит выхлопные газы.
• Труба для печи — Труба для печи представляет собой одностенную конструкцию, которая служит дымоходом для дровяных печей. В системах печных труб, когда участок трубы достигает стены или потолка, его необходимо преобразовать в трубу класса А, поскольку печная труба не предназначена для изоляции горючих веществ от тепла.
• Соединители и переходники — Это детали, необходимые для соединения труб друг с другом. Соединители предназначены для соединения в сеть отрезков одного и того же типа труб, прямых или угловых изгибов для обхода препятствий. Адаптеры предназначены для соединения труб разных размеров и стилей, например, при переходе трубы печи к трубе класса А для прохода через стену или потолок.
• Оклад — Оклад предназначен для пропуска вентиляционной трубы через крышу или наружную стену. Это жизненно важный компонент для предотвращения попадания дождевой воды в ваш дом.
• Тепловые экраны — Эти компоненты предназначены для защиты горючих материалов от тепла вентиляционных труб.
• Наконечники и колпачки — После того, как вы протянули вентиляционную трубу за пределы дома, вам понадобится колпачок или соединительный элемент для защиты от дождя, мусора и животных.

Что следует учитывать при покупке дымоходов и вентиляционных изделий

Проектирование, покупка и установка правильного типа вентиляции камина/печи является одной из наиболее сложных тем в индустрии домашнего очага из-за огромного количества доступных вариантов и важности обеспечения того, чтобы приобретаемые вами элементы были совместимы с вашим камином или печь. Добавьте к этому сложности, возникающие из-за различий в размещении камина, материалах и дизайне дома, и становится довольно сложно убедиться, что вы покупаете правильные продукты, чтобы ваш очаг работал правильно и обеспечивал безопасность вашего дома.

Как правило, мы рекомендуем работать с лицензированным установщиком каминов, чтобы спланировать и выполнить установку печных труб для дровяных печей и каминов, а также газовых. Неправильные компоненты или неправильная установка могут вызвать накопление угарного газа в вашем доме или привести к пожару, поэтому очень важно правильно использовать эти продукты. Совершая покупки, обязательно помните о следующем:
