Виды соединения проводов: 5 простых способов

Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.

• Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.
• Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.

Предлагаем вам обзор способов соединения проводов между собой.

1. Соединение электропроводов скруткой

Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой.

Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.

Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.

2. Соединение проводов пайкой

Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются. Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль.

Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.

3. Использование клеммных колодок

Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.

4. Ответвительный сжим

«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва. Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.

5. Пружинные клеммы

Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы.

Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки

с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм². По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм². Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм².

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров: 97778

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура

скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Анатолий 23.11.2020

Здравствуйте!
Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!
Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?
Спасибо!!!

Александр

Здравствуйте, Анатолий!
Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.
При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

Клеммники электрические для соединения проводов

Автор Alexey На чтение 6 мин. Просмотров 607 Опубликовано 03.04.2016 Обновлено 03.04.2016

Шутливое определение электротехники, как науки о контактах, на самом деле является квинтэссенцией задач и требований, предъявляемых к электрическим соединениям – ток должен проходить через точку касания проводов с минимальными потерями, и при этом не должна допускаться его утечка из-за соприкосновения с другими токопроводящими поверхностями.

Возникает поломка в случае отсутствия нужного контакта, но его появление в непредусмотренном месте является аварийной ситуацией, чреватой катастрофическими последствиями и человеческими жертвами.

Поэтому прогресс в электротехнике привел к созданию устройств, обеспечивающих надёжный электрический контакт проводов, безопасный для окружающего оборудования и обслуживающего персонала. Одним из таких электротехнических соединительных изделий, обеспечивающих надёжность и безопасность контакта, является клеммная колодка.

Клеммные колодки

Принцип соединения проводов

Надёжность контакта в соединительной клеммной колодке достигается благодаря винтовым зажимам, фиксирующим провода в латунной трубке или между прижимными пластинами. Из-за используемых для этих целей винтов, данные клеммы также называют винтовыми клеммниками.

Есть две разновидности данных электротехнических устройств, различающихся по типу фиксации:

1. Зажим осуществляется из-за давления на проводник торцовой поверхности закручиваемого винта, при этом оголённая токонесущая жила находится в трубке, перпендикулярно оси которой, имеется резьбовое винтовое соединение. Придавленный к внутренней стенке трубки провод контактирует с ней, благодаря чему достигается необходимая площадь контакта. Другой проводник вставляется с противоположного торца трубки, и прижимается аналогично.
2. Прижимное воздействие от головки болта передаётся через шайбу или прижимную пластину, при этом провод зажимается между двумя плоскими поверхностями прижимной пластины и контактной перемычки, на другом конце которой находится симметричное винтовое соединение.

Клеммники первого типа массово используются в частном секторе, при электромонтаже проводов в распределительных коробках,

Клеммники для распред коробки

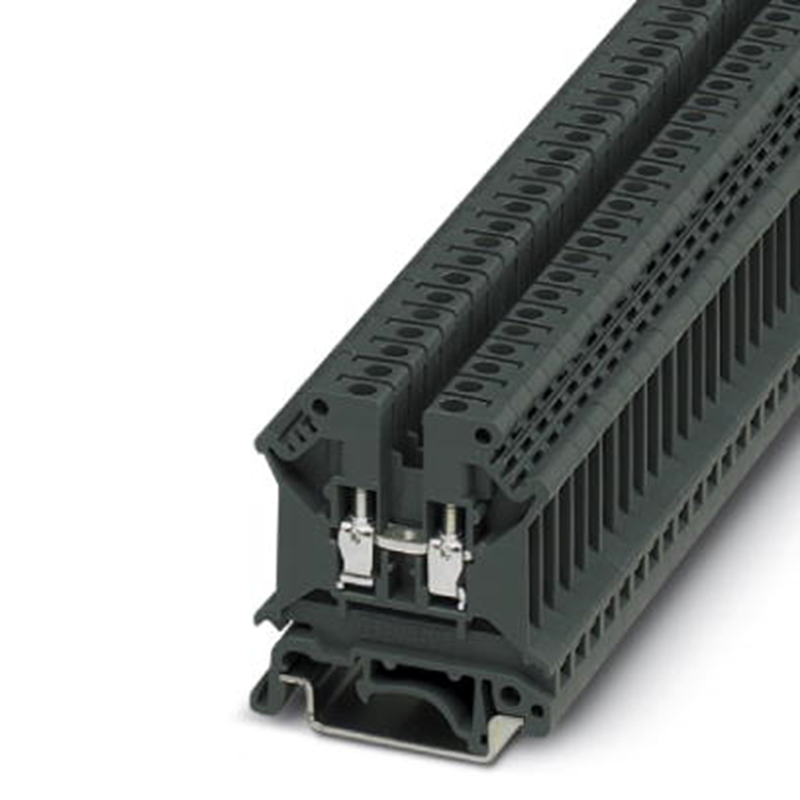

а клеммные колодки второго типа чаще применяют в электрощитах и различном оборудовании.

Клеммники этого типа применяются в распредщитах

Трубчатые винтовые колодки

Большую популярность среди населения, вынужденного заниматься соединением силовых проводов, получили винтовые клеммные колодки из полиамида и латунных трубок.

Данные электротехнические изделия, благодаря их простоте и дешевизне, можно встретить практически в любом не специализированном магазине, занимающимся продажей различного хозяйственного инвентаря. Для соединения проводов с помощью данных клеммных колодок понадобится лишь нож для зачистки изоляции и подходящая по форме и диаметру отвертка.

Очень часто в отдалённых регионах данные винтовые клеммники – единственная возможность сделать электромонтаж, не прибегая к использованию скруток, которые нормативами ПУЭ не допускаются.

Латунные контактные трубки в полиамидных клеммных колодках располагаются параллельно, в каждой перемычке между ними, в материале имеется монтажное отверстие для крепления изделия.

соединение проводов с помощью винтовой клеммной колодки

В этом же месте удобно производить отделение необходимого для электромонтажа количества колодок. Провод зачищается таким образом, чтобы оголённая часть полностью скрывалась в половине длины трубки.

Недостатком данных клеммников является неравномерный зажим торца винта, и его вращение, при котором материал проводника повреждается.

Поэтому данным способом можно соединять только цельные жилы, применяя умеренную силу, закручивая зажимной винт. Поскольку часть тонких жилок в гибком кабеле неминуемо продавливается в данном зажиме, следует использовать специальные наконечники для многожильных проводов.

Повреждение материала проводника из-за использования винтовой клеммной колодки

Контактные колодки с пластинами

Описанного выше недостатка с вращающимся винтом, прорезающим металл провода, лишены клеммовые соединения из второго варианта, имеющие прижимные пластины.

Данный контактный зажим располагается на диэлектрике из карболита или другого тугоплавкого пластика.

Поскольку фиксация происходит по обе стороны винта, то в данную клемму можно вставлять два провода одновременно.

Часто, для повышения надёжности, опытные электрики сгибают жилу в петлю, продевают в неё предварительно отвинченный болт и снова его закручивают.

Несмотря на то, что нижняя контактная пластина часто имеет U-образную форму, ограничивающую свободное пространство для помещаемого туда проводника, всё же не следует зажимать там многожильные провода, из-за вероятности повреждения жилок об острые грани.

Разновидности колодок с пластинами

К тому же, на прижимной пластине, для лучшего сцепления с металлом жилы делают специальные насечки, которые могут повредить тонкие проводки.

крепление проводов в контактной колодке

Для предотвращения самопроизвольного откручивания винта применяется специальная шайба – гровер.



шайба для клеммы

Поскольку существует возможность случайного касания пальцами открытых контактов, данные колодки дополнительно защищают съёмной пластиковой крышкой.

Контактные колодки с крышками

Недостатки колодок

Из механики известно, что главный враг винтового соединения – это вибрация, из-за которой прижимающая сила открутившегося болта может ослабнуть настолько, что винт иногда откручивается полностью.

Может показаться, что клеммные колодки в распределительной коробке находятся в полном покое, и не подвержены вибрационным воздействиям. На самом деле, человеческое жильё находится в пространстве, наполненном различными вибрациями природного и техногенного характера – особенно это ощущается в большом городе.

Нагрев и перегрузка в винтовой клеммной колодке из-за плохого контакта

Другое негативное свойство материалов, ухудшающее характеристики винтовых соединений – это текучесть металлов. Под давлением прижимного винта или пластин молекулы металла проводника растекаются в стороны, подобно пластилину, если на него сильно надавить.

В отношении электротехнических металлов – меди и алюминия данный процесс измеряется микронами в сутки, но это происходит, и соединительная прижимная сила ослабевает.

Поэтому, из-за данного свойства и упомянутой вибрации, используя выше описанные клеммники для соединения проводов, необходимо помнить, что винты нужно периодически подтягивать хотя бы раз в год, иначе уменьшающаяся площадь контакта приведёт к увеличению его сопротивления и сопутствующего нагревания.

Поскольку нагрев металла ухудшает его проводимость, тепловыделение возрастает и в моменты пиковых нагрузок может возникнуть искрение, подвергающее коррозии контактирующие поверхности, что в конечном результате приводит к перегреву провода у точки контакта и даже возникновению дуги.

Изоляция фиксацией

Пусть клеммные колодки не столь надёжны как пайка, электросварка или опрессовка гильзами, но в отличие от данных способов, одновременно с монтажом проводов происходит их изоляция.

Также для соединения можно использовать наконечники для более надежного контакта многожильных проводов

Будь то скрутки, спайки или гильзы – их всегда нужно дополнительно изолировать, и размещать так, чтобы в процессе эксплуатации изоляционный материал не повредился, и токонесущие части не соприкоснулись.

В случае применения колодок, помимо диэлектрического материала на котором держатся клеммовые соединения, оголённые провода также изолируются друг от друга благодаря жёсткой фиксации их в пространстве, не дающей им соприкасаться.

Клеммная колодка для соединения проводов. Виды и особенности монтажа клемм для соединения проводов

Клеммники для соединения проводов

Содержание:

1. Способы соединения проводов
2. Конструктивные особенности клеммных зажимов
3. Виды клеммных соединений
4. Особенности работы с клеммниками Legrand
5. Эксплуатация клеммников Wago
6. Видео

Старые методы соединения проводов все реже и реже применяются в электротехнике. Постепенно происходит их замена более прогрессивными вариантами, наиболее подходящими для современных электрических сетей. Среди них широкой популярностью пользуются клеммники для соединения проводов, соответствующие всем требованиям безопасности. Большой ассортимент этих изделий дает возможность использования с любыми типами кабельно-проводниковой продукции.

Основные способы соединения проводов

Способы соединения между проводами и кабелями выбираются в зависимости от используемого металла, толщины, количества жил, вида изоляции и других факторов. Следует учитывать и какие будут условия дальнейшей эксплуатации.

Скрутка

Наиболее распространенным и простым методом считается скрутка, не требующая каких-либо специальных инструментов. Прочное и надежное соединение выполняется одним лишь ножом и плоскогубцами. Достаточно зачистить каждую жилу не менее чем на 50 мм, зажать их плоскогубцами, а затем перекрутить между собой вращательными движениями. Скрутка заворачивается в любую сторону и изолируется.

Изоленту не следует экономить: она должна быть намотана не только на месте скрутки, но и на самих проводах, заходя на них на 20-25 мм. Кроме изоленты может быть использована термоусадочная трубка. Подобное соединение служит очень долго, оно хорошо переносит вибрацию и более всего пригодно для использования в движущихся механизмах. Однако данный метод не подходит для соединения медных и алюминиевых проводов, обладающих разнородной структурой и с разным сечением.

Пайка

Более надежным способом считается пайка, обеспечивающая хорошую проводимость и безопасность. Лужение выполняется канифолью, а для пайки медных проводов используется олово или свинец. Алюминиевая проводка паяется соединениями на основе цинка с добавлением олова, алюминия или меди. Провода предварительно скручиваются, далее на это место наносится вначале канифоль, а затем – припой в разогретом виде. По окончании работы выполняется изоляция соединения. Единственным недостатком такого метода является хрупкость мест пайки, их слабая устойчивость к вибрациям и механическим нагрузкам.

Клеммники

Наиболее современным и прогрессивным методом, является соединение с использованием клеммников. Такие электрические соединители существенно облегчают и ускоряют монтаж проводки и уверенно заменяют традиционные способы коммутации. Основным преимуществом считается возможность соединения проводников, изготовленных из разнородных материалов.

Благодаря конструкции клемм, исключается прямой контакт между медью и алюминием, в результате, полностью исключается образование коррозии, как это бывает при обычной скрутке. Практически все соединители для электрических проводов изготавливаются из латунного сплава, а конструктивно могут быть пружинными, винтовыми и ножевыми. Внутренние полости некоторых моделей заполнены специальным гелем, обеспечивающим дополнительную антикоррозийную защиту контактов.

Конструктивные особенности клеммных зажимов

Клеммные соединения отличаются простотой исполнения и при использовании не требуют каких-либо специальных навыков. Наибольшее распространение среди электриков получили следующие способы.

Клеммные колодки

Для работы с ними достаточно одной отвертки. Данный способ используется в большинстве соединений электрических сетей. Один из вариантов устанавливается на выходе многих бытовых приборов и служит для подключения питающего шнура. Конструкция выполнена в виде контактной пластины, запаянной в корпус из пластика или карболита. Клеммные соединители бывают разных типов, они отличаются низкой стоимостью и удобством в работе. С помощью клеммных колодок соединяются медные и алюминиевые провода, в том числе и разных диаметров, с одной или несколькими жилами.

Само соединение проводов через клеммник занимает буквально несколько секунд. С каждой жилы нужно снять изоляцию приблизительно на 5-7 мм и зачистить ее от оксидной пленки. Оба проводника вставляются в гнезда напротив друг друга и прижимаются болтами к контактным пластинам, обеспечивая тем самым надежное соединение. Однако, такой способ позволяет соединить лишь одну пару проводов. Для большего количества проводников требуется установка специальных перемычек. В качестве недостатка следует отметить постепенное ослабление болтовых соединений, которые требуется периодически подтягивать.

Клеммные зажимы Wago

Другой способ соединения предполагает использование специальных клеммных зажимов Ваго (Wago). Здесь мнения пользователей разделяются: одним нравятся такие клеммы, а другим – нет. Все споры охватывают пружинные зажимы, входящие в конструкцию, надежность и сроки их эксплуатации. Однако многочисленные тесты показали, что при правильном выборе и соблюдении технических условий, эти клеммники будут служить на протяжении многих лет. Следует выбирать нужную модель для конкретных работ и не покупать поддельную продукцию.

Конструкции рычажных клеммников Wago могут быть разъемными (рис. 1) и неразъемными (рис. 2). Первый вариант лучше всего подходит для тех мест, где возможны дополнительные подключения, и конфигурация сети периодически изменяется. Очень часто такие клеммники устанавливаются в распределительные коробки. В каждом из них имеется специальный рычажок, предназначенный для фиксации или освобождения проводов.

Конструкция элемента дает возможность соединения 2-5 проводов с различными параметрами. Сама процедура очень простая: вначале рычажок поднимается, подготовленная жила вставляется в гнездо, после чего рычажок опускается и фиксирует провод на своем месте.

Конструкция неразъемных клемм Wago отличается наличием колпачка и корпуса зажима. Колпачки изготавливаются из прозрачных и непрозрачных полимерных или пластиковых материалов. Для проводов в корпусе предусмотрены отверстия. Нормальное соединение зависит от правильного снятия изоляции. Производители продукции требуют выполнять зачистку на расстояние 12-13 мм. Таким образом, очищенная часть провода заходит в клеммник, а изоляция упирается в корпус.

Виды клеммных соединений

Все виды клеммников для соединения кабелей и проводов представлены различными типами, отличающимися по конструкции, качеству и стоимости. При выборе того или иного изделия следует учитывать номинальный ток каждого из них. Он должен быть выше тока, протекающего по соединяемым проводникам.

Наиболее востребованными считаются винтовые клеммы (рис. 1). Они отличаются наиболее простой конструкцией и высокой надежностью. Зажим винтового типа обеспечивает прочную и надежную фиксацию. Данные соединители не подходят для алюминиевых проводов.

Зажимные клеммы (рис. 2), известны еще как пружинные или самозажимные. Фиксация кабелей осуществляется пружиной, поэтому инструменты в данном случае вообще не требуются. Для извлечения провода из гнезда достаточно всего лишь поднять вверх рычажок. При выборе следует учитывать количество циклов предполагаемых соединений и извлечений. Корпус клемм изготавливается из полимеров, а в качестве контактов используются латунные пластины.

Существуют особые типы зажимов, предназначенных для соединения проводов в распределительной коробке (рис. 3). Основой конструкции служит пластмассовый корпус, в котором располагаются отверстия под провода. Внутри корпуса находится пружинный элемент и токоведущая шина. Для того чтобы подключить проводник, его нужно вставить в отверстие до упора, а пружина зафиксирует его в этом положении.

Клеммные колодки (рис. 4) представляют собой коммутационное устройство, где зажимы для проводов соединяются попарно. Гнезда имеют различные диаметры, что позволяет соединять любые типы проводников. Выходы могут быть резьбовые или без резьбы. По окончании операции происходит соединение проводов с помощью металлических винтов.

Ножевые клеммные соединители (рис. 5) чаще всего применяются в системах заземления или зануления, а также при врезке в магистральный провод дополнительных ответвлений. Зачистка провода перед установкой не требуется, его нужно просто поместить в клеммник и обжать. В результате, получается быстрое соединение, отвечающее правилам электробезопасности.

Особенности работы с клеммниками Legrand

С помощью винтовых клеммников выполняется подключение проводников с разными диаметрами, изготовленных из разнородных материалов, в том числе соединения алюминиевых и медных проводов. Многопроволочные кабели могут соединяться при наличии на концах специальных латунных наконечников, используемых для обжатия. Винтовые клеммники не рекомендуется использовать с алюминиевыми проводами из-за отсутствия у них достаточной механической прочности. Прижимной винт продавливает алюминий и может полностью его повредить.

Среди электриков более всего популярны винтовые соединители от французской компании Legrand. Контакты этих устройств изготавливаются из латуни, покрытой слоем никеля, что обеспечивает соединению надежный контакт высокие токопроводящие свойства. Корпус изготовлен из полипропилена, обладающего хорошими изолирующими свойствами и способного выдерживать температуры в диапазоне от минус 25 до плюс 100 градусов. За счет удачной конструкции такая связь сохраняет стабильные рабочие свойства в течение всего периода эксплуатации.

Клеммники от компании Legrand обладают следующими положительными качествами:

• Соединения обладают высокой механической прочностью.
• Большое количество размеров гнезд, позволяет соединять от двух- трех проводов и более различных сечений, вплоть до 25 мм2.
• Полностью подходят к любым цепям – силовым и слаботочным, на бытовых и промышленных объектах, в том числе для соединений проводов контактной сети.
• Большая разновидность цветовой гаммы изоляции корпусов дает возможность отличать различные типы соединений и проводников, используемых по собственному назначению в тех или иных группах.
• Производители тестируют продукцию на нескольких уровнях, обеспечивая тем самым ее соответствие заявленным параметрам.

Клеммное подключение Legrand имеет свои особенности, которые следует учитывать при монтаже и последующей эксплуатации:

• Медный и алюминиевый проводники не должны соприкасаться друг с другом в клеммной колодке.
• При использовании клеммника в распределительной коробке, следует исключить напряжения и механические нагрузки, вызывающие постепенное ослабление контактов.
• Требуется ежегодная ревизия, во время которой винтовые соединения проверяются и подтягиваются до нужного уровня.
• Поскольку все 12 клемм не всегда используются одновременно, лишние секции можно легко отрезать ножом.

Эксплуатация клеммников Wago

Основное преимущество продукции Wago перед изделиями Legrand заключается в отсутствии необходимости регулярного обслуживания соединительных устройств. В пружинных конструкциях отсутствуют винтовые детали, а соединение получается надежным и пригодным для проводников различного диаметра.

Достоинства клеммников Ваго:

• Соединения обладают высокой устойчивостью к вибрациям.
• За счет постоянного давления пружины клеммника на проводники, происходит компенсация их деформации, а также поддержка постоянного уровня электрического сопротивления в местах соединений.
• Простота и удобство монтажа, при котором не требуется какой-либо специальный инструмент.
• Возможны многократные подключения и отключения многожильных проводов без повреждений токоведущих жил.
• Параметры токоведущей шины могут быть легко измерены специальным инструментом.

Количество клемм в корпусе разных моделей Wago варьируется в пределах 2-8 штук. В них могут подключаться проводники, диаметром от 0,5 до 4 мм2. Такие клеммники Ваго для соединения проводов работают при номинальном напряжении 220 В и максимальной силе тока в 32 А, в соответствии со стандартными характеристиками бытовых электрических сетей квартир и частных домов.

electric-220.ru

Клеммные колодки для соединения проводов: винтовые и пружинные

Достижение уверенного контакта при соединении электропроводов — задача, которую помогает решить клеммная колодка. Существуют разные конструкции такого электрооборудования, но все они призваны обеспечить надежность и безопасность проводки в местах стыков.



Принцип соединения проводов

Соединение проводов регламентируется ПУЭ (Правилами устройства электроустановок). Согласно им, применяемая чаще всего простая скрутка считается нарушением и должна дополняться пайкой, сваркой или обжимом.

В домашних условиях безопасной и надежной заменой паяному соединению служат обжимные клеммные колодки разных типов. Выполнить коммутацию проводов в распределительной коробке или нарастить короткий кабель сможет и непрофессиональный электрик. Принцип, по которому работают клеммники — это обжим каждого соединяемого конца проводника общей деталью конструкции (гильзой, пружиной, прижимной пластиной и пр.). Металл (сталь, латунь) не образует электрохимической пары с медью и алюминием, и соединение служит дольше. Пластиковый корпус служит изолятором соединяемых концов.



Пятно контакта при этом оказывается достаточным, чтобы обеспечить прохождение тока в полном объеме. Основное преимущество, которое предоставляет клеммная колодка для соединения проводов — возможность коммутации разнородных кабелей. При помощи такой конструкции можно хорошо срастить алюминиевый и медный, одножильный и многожильный проводники. Соединительные элементы удобны и для проведения отдельной цепи от общей линии, если требуется переход от проводника с большим сечением к более тонкому.

В зависимости от типа конструкции колодки могут быть закреплены на стене или на щитке (клеммники для DIN-рейки) или свободно разместиться в распределительной коробке.

Виды клеммных колодок

Независимо от материала, из которого изготовлен корпус, и возможности жесткого крепления на месте установки, клеммные соединительные колодки делят на 2 больших типа:

• винтовые;
• пружинные.

Это деление подразумевает способ, которым закрепляются концы сращиваемых проводников.

Винтовые

Этот тип является наиболее распространенным благодаря дешевизне и простоте монтажа. Устройство винтовой колодки включает в себя гильзу для провода и прижимной винт. Некоторые модели оборудованы прижимной пластиной, которая обеспечивает сохранность конца проводника при проведении монтажа.

Часть винтовых соединительных колодок имеет 2 входа, куда помещают концы проводов, которые нужно соединить. Есть и модели с 1 отверстием, в которое вводят оба соединяемых конца. В обоих случаях для обеспечения контакта между гильзой и соединяемыми кабелями требуется закрутить специальный прижимной винт. Эта деталь либо непосредственно давит на помещенный в гильзу провод, либо перемещает металлическую пластину, прижимающую его в гнезде гильзы. Гильза имеет полукруглое сечение. Это способствует созданию большей поверхности для контакта с проводником.

При выборе винтовой колодки для монтажа проводки в доме необходимо учесть, что винтовые зажимы без пластин чаще используют для соединения проводов с 1 жилой. При сращивании многожильных концов края винта часто повреждают тонкую проволоку. Но винтовая колодка с прижимной пластинкой удобна для работы и с такими проводами.

Если нужно соединить кабели с разной толщиной жил, выбирать следует модель с отдельными входами. Производители электрооборудования выпускают клеммные колодки разных размеров, и домашнему мастеру нужно подобрать наиболее подходящую колодку. При этом стоит учесть, что сильное несоответствие диаметра гильзы и провода не позволит надежно прижать жилку.

Результатом такого некачественного соединения будет быстрое окисление контактирующих поверхностей и их нагрев. В случае необходимости слишком тонкую зачищенную жилу можно сложить вдвое и скрутить, чтобы увеличить ее диаметр.

Монтаж винтовых моделей достаточно прост:

1. Приготовить нож и шлицевую отвертку.
2. Снять изоляцию с конца соединяемых кабелей на 0,7-1 см.
3. Немного выкрутить винт и поместить в гнездо зачищенный конец так, чтобы он погрузился туда полностью. Нельзя оставлять часть оголенного проводника за пределами колодки.
4. Затянуть винт. Чтобы не повредить многожильный или мягкий алюминиевый проводник, винт закрутить без усилия, пока он не прижмет провод в нижней части гильзы. После этого довернуть винт на ¼-1/3 оборота. При использовании колодки с прижимной пластинкой фиксацию можно производить без таких предосторожностей, затягивая резьбовой элемент до момента фиксации провода.
5. Проверить надежность крепления, потянув за установленный в колодку конец. Если винт закручен достаточно, а провод не поврежден, то выдернуть его из гнезда не удастся.

Модели клеммных колодок с винтовым соединением иногда имеют и монтажные отверстия, расположенные между парами контактов. При необходимости такой клеммник можно прикрепить к любой поверхности, используя саморезы.

Пружинные

Фиксация проводника в колодке пружинного типа осуществляется при посредстве стальной пружины сложной формы. Гильза изготавливается из луженой меди. Механизм помещен в пластиковый корпус их материала, который может выдерживать высокие температуры (поликарбонат, полиамид и пр.). Металлические детали находятся внутри, а корпус служит изолятором соединения.

На российском рынке наиболее распространена продукция фирмы WAGO. Производители выпускают пружинные (зажимные) клеммные колодки 2 разновидностей:

1. Одноразовые неразъемные, или Puch Wire. Они защелкиваются самостоятельно после того, как в гильзу будет вставлен конец провода. При необходимости замены клеммника в случае его поломки придется полностью срезать электроустановку и менять ее на другую. Разбору эти изделия не подлежат.
2. Многоразовые, или Cage Clamp. Эти модели имеют пластиковый рычаг, при нажатии на который провод фиксируется в гнезде, а при подъеме конец можно освободить.

Пружинные клеммники имеют 2-8 гнезд и рассчитаны на номинальное напряжение 220 В при силе тока 32 А. Размеры соединительных изделий можно подобрать под разные кабели, сечением 0,5-4 мм². Часть моделей имеет крепление под DIN-рейку, но есть и клеммники без крепления.

Соединяют провода пружинными колодками в следующем порядке:

1. Зачищают соединяемый конец на длину 1-1,3 см.
2. У неразъемного клеммника открыть зажим концом отвертки, вставить в него проводник и вынуть отвертку. Пружина защелкнется автоматически. Многоразовую колодку открывают, приподняв рычажок. Для защелкивания пружины его опускают в специально предназначенное углубление на корпусе.
3. Проверить надежность, потянув за кабель.

При монтаже соединения такими колодками следует учесть, что в каждое гнездо должен быть помещен только 1 проводник.

Преимущества такого соединения состоят в том, что оно выполняется быстро и надежно, не требует специальных знаний и инструментов. Для контроля наличия напряжения на клеммнике есть специальные отверстия для пробника-отвертки.

Недостатки колодок

Прижимное соединение разных типов имеет ощутимые недостатки:

1. Часть электриков считают, что пружинные изделия не слишком хорошо приспособлены для больших нагрузок. Монтировать клеммные колодки рекомендуют для слаботочных цепей: освещения, экономичных бытовых приборов и т. п.
2. Винтовые клеммники плохо удерживают алюминиевые провода. Даже если соединение выполнено правильно, оно ослабевает с течением времени. Такие электроустановки рекомендуется проверять 1-2 раза в год и заново протягивать винты.

Даже качественное клеммное соединение не слишком долговечно из-за образующейся на металлических поверхностях окисной пленки.

Похожие статьи

odinelectric.ru

Колодки клеммные для соединения проводов, их разновидности и область применения

Введение

В процессе выполнения электропроводки каждый мастер обязательно сталкивается с таким занятием, как соединение участков проводом между собой. Самой распространенной неисправностью электропроводки является короткое замыкание. Также очень частым неприятным явлением является разрыв цепи, чаще всего он и случается в месте соединения проводов. Эти соединения производят в специализированных коробках и монтируют в плоскости стены или на ее поверхности. Зачастую внутри этих коробок находятся соединения проводов, которые ведут в сторону автоматического распределительного щитка, а также провода, которые отходят к розеткам, выключателям и светильникам. Параллельно им может быть проложен еще один провод, который связывает коробки между собой. Соединения такого рода всегда производятся строго идентично проектным схемам.Ниже будут представлены самые распространенные виды соединений:

• С помощью скрутки и дальнейшей пайки или сварки.
• С помощью «орешков».
• С помощью клеммных колодок.
• С помощью пружинных клемм WAGO.
• С помощью соединения нулевиков соединительными шинами.
• С помощью болтовых соединений.
• С помощью гильзовки.

Клеммники

Использование этого варианта коммутации является самым востребованным из – за минимальных затрат труда на монтаж и соответствия всем стандартам. Отдельным преимуществом является возможность соединения проводов разного сечения и материала. В наши дни рынок электрических материалов переполнен различными товарами, но данные клеммники, несомненно, являются лидерами продаж.

Виды клеммных соединений проводов

Клеммные зажимы позволяют исключить контакт проводов из различных материалов в соединении проводов. На сегодняшний день лидерами в области электрических соединений являются 3 типа клеммных колодок:

1. Пружинного типа.
2. Винтового типа.
3. Ножевого типа.

Колодки, в основном, изготавливают из латуни. Они состоят из сборок 2-х или более клемм. Отдельные разновидности заполняются специализированным гелем для защиты от коррозийного воздействия извне. Различаются между собой они по: диаметру соединительных жил, напряжению и силы тока.

Соединение проводов с помощью клеммных колодок

В настоящее время такой вид соединения проводов, как обычное скручивание стало уходить на задний план. Чтобы обеспечить надежный контакт в местах соединения электрической проводки, применяются специализированные соединительные клеммы, которые называются клеммные колодки. На современном рынке нашей страны представлено огромное множество таких колодок. Различаются они между собой: ценником, конструкцией и некоторыми исполнительскими особенностями.Конструкция колодок идентичная. Она состоит из самого корпуса, внутри которого расположены специальные ячейки, а внутри этих ячеек уже расположены трубки из латуни с несколькими отверстиями под резьбу.

Сами трубки бывают разного сечения, их подбирают по диаметру, соответственно диаметру сечения самих проводов.Применяют клеммные колодки в самых разнообразных местах. Примером может служить способ подключения обычной люстры в квартире, подключают ее к коротким проводникам, торчащих из дыры на потолке.

Данный способ часто применяют для соединения проводов, которые перебиты и расположены в стене. Зачастую таким проводникам не хватает длины для последующего соединения другим способом.

Совет от мастера: “Колодки должны располагаться непосредственно в распределительной коробке. Расположение их внутри штукатурки строго запрещено!”

Хотя данное соединение по своей надежности уступает соединению с помощью пайки, но в итоге является более удобным и требует минимальных временных затрат. Главным преимуществом клеммных колодок является тот факт, что ими можно соединять алюминиевые и медные проводники. Чтобы исключить процесс окисления, в данном случае через зажимные винты пропускают только по одному проводу, контакт между жилами полностью исключен.

Клеммы WAGO.Особенности конструкции и отличия от других клемм.

Фирма WAGO (WAGO Kontakttechnik GmbH & Co. KG) была основана в 1951 году в Германии. Начала она свое производство с разработки и внедрении пружинных клемм, в чем сильно преуспела. До сегодняшнего дня компания занимается производством данного электрического оборудования и находит только положительные отзывы на рынке электроники и электротехники.1973 положил начало выпуска первых малогабаритных клемм к распределительным (распаечным) коробкам. Далее эта продукция была запатентована, и производство стало наращиваться. На сегодняшний день фирма ВАГО является мировым лидером в области производства клемм на пружинах и других разъемов, необходимых для монтажа электрической проводки. Главными плюсами пружинных клемм являются:

1. Высокий уровень виброустойчивости полученного соединения.
2. Сама точка контакта надежно зафиксирована, благодаря давлению пружины. Эта особенность позволяет исключить пластичное деформирование металла.

Клеммники для соединения проводов фирмы WAGO прошли все виды международных сертификаций электромонтажа. Их можно использовать при пере подключении проводов. Также клеммы снабжены технологическими отверстиями для подключения щупа к тонко несущей шине. Продукция не требует использования специального инструмента.В состав клеммной группы входят как пружины, так и тонко несущие шины. Данные шины изготавливают с помощью лужения меди. Этот факт обеспечивает защиту от коррозионного воздействия и увеличивает площадь контакта жил.Пружины имеют плоскую форму, их изготавливают из аустенитной стали. Благодаря этому, они имеют повышенную упругость.Корпус для этих клемм является электроизоляционным. Его производят из модифицированного полиамида и поликарбоната. Эти вещества имеют высокую стойкость воспламенению, самозатуханию, устойчивы к ГСМ и другим воздействиям извне.

Соединение проводов с помощью клеммных колодок

Выбор колодки для соединения проводов является ответственным действием. Необходимо обратить внимание на силу тока, который будет в дальнейшем курсировать через данное изделие. Также необходимо приобрести необходимое количество монтажных клемм.Сам процесс является не сложной процедурой, даже любители смогут его провести, имея первоначальные необходимые знания и навыки.Колодка подбирается по размеру ячейки, отрезается все лишние секции. Чаще всего клемными колодками делают соединение в распределительных коробках.Предварительно сняв изоляцию с соединительных концов проводников, жилы проводов вставляются в клеммные ячейки и с помощью винтов зажимаются все проводники. Поверхность жилы необходимо зачистить. Допускается небольшое усилие при затяжке винтов.В случае соединения алюминиевых жил, затяжка винтов производится очень аккуратно, без особого нажима. Это делается для исключения перелома провода и ухудшения контакта в дальнейшем, так как этот металл обладает высокой текучестью при сильном нагревании.

Совет от специалиста: ”Узлы и агрегаты, в которых присутствуют алюминиевые соединения, необходимо подтягивать каждый год ”.

Заключение

Наличие хорошего и надежного контакта зависит от выбора качественных расходных материалов и грамотного производства самой операции. Стоит обратить внимание и на стабильность в работе всей электрической цепи, подключенного к ней оборудования и другие системы. Только качественно проделанная работа по соединению электрических проводов и знание необходимых нормативов, сможет исключить различные неприятности с электричеством и работой электрических приборов в дальнейшем.



electry.ru

Соединение клеммными колодками

Большинство специалистов утверждают, что в электротехнике нет более важного элемента, чем контакты. От того, настолько грамотно выполнена работа в этой зоне, во многом определяется нормальное функционирование всей проводки. Соединение клеммными колодками остается одним из самых популярных способов в процессе монтажа электросети.



Отсутствие контакта может встречаться при использовании скруток и зажимов, в клеммах и других вариантах соединения токопроводников. Нередки случаи, когда не просто тухнет освещение, а возникает возгорание из-за нагрева изоляционного слоя проводки.

Стандартная скрутка практически исчезла из повседневного пользования. Чаще всего применяется метод установки клеммных колодок специального исполнения для обеспечения требуемой надежности контактов.Производители предлагаю обширный диапазон моделей по стоимости и особенностям изготовления. Но принцип конструкции остается неизменным для всех образцов – это трубки из латуни, в которых имеются отверстия, просверленные с каждого конца и размещенные в ячейках клеммной колодки.

Диаметр этих элементов зависит от параметров сечения. Примером из сферы применения может стать подключение осветительных приборов к потолку. Ведь в этой ситуации колодка лучше всего справиться с короткими проводниками, доставляющими неудобства в процессе соединения.

Часто этот способ остается единственным решением для соединения перебитой проводки, расположенной в стене. Длины проводников не хватает для применения любого другого метода. При этом не рекомендуется игнорировать важный нюанс.

Располагаться колодка должна исключительно в коробке распределения. Категорически запрещается укрывать ее слоем штукатурки.

Надежность контакта, получаемого в результате пайки гораздо выше, чем вариант с колодкой, но при этом выгоден меньшими затратами, удобством монтажа и быстротой исполнения.

Большим плюсом всегда остается возможность соединения жил из алюминия и меди, что невозможно в других случаях. Чтобы устранить вероятность окисления, под зажимные болты пропускаются провода бес соприкосновения жил между собой.

Особенности процесса соединения

Номинальная величина тока, проходящего в зоне соединения, и необходимое для выполнения установки число монтажных элементов в гребенке остаются главным фактором для правильного выбора колодки. Сами рабочие мероприятия не доставят особых хлопот даже начинающему электрику.

Процедура выполнения выглядит очень просто: отрезается необходимое для вашего варианта монтажа количество секций от колодки с подходящими размерами ячеек. После установки внутрь ячеек зачищенных жил выполняется зажим каждого проводника специальными винтами.

Усилие при этом должно прикладываться довольно дозированное. Слабая затяжка приведет к плохому контакту, а чрезмерным давлением можно перерезать жилу. Изоляция снимается на конце приблизительно на 5 мм, после этого производится тщательная зачистка провода.

Особая осторожность потребуется при работе с алюминием. Хрупкость и предрасположенность к текучести этого металла могут сказаться в будущем на надежности контакта.

Последствиями таких свойств данного материала могут быть перегрев провода и возгорание. Существующие нормативы обязывают не реже раза в год производить подтяжку соединений с алюминиевыми проводниками.

Соединение многожильных проводов

В колодке подобной конструкции запрещается монтировать многожильные токопроводники. Они достаточно легко передавливаются винтами в процессе зажима. Все, что противопоказано такому проводу, имеется в колодке – движение вращательного типа, неравномерное точечное давление, расположение на неровной поверхности.

Провода в таких жилах очень тонкие и легко повреждаются винтом и деформируются. В итоге имеем целый «букет» неприятных последствий – плохой контакт, перегрев и оплавление.

Оптимальный вариант в данном случае – использование наконечников специальной конструкции. Втулочные модели с манжетами из пластика чаще всего применяются в бытовых условиях. Работу производить достаточно удобно благодаря использованию разных цветов.

Сам рабочий процесс выполняется следующим образом:

1. Все концы должны быть одинаковой длины. Для этого кусачками подравниваются жилы.
2. По длине металлической гильзы используемого наконечника определяется длина зачистки изоляционного слоя.
3. Если имеется скрутка, проволоки выравниваются и размещаются параллельно друг другу.
4. Пучок жил, на которые одевается наконечник, должен выступать из него на 0,5-1 мм. Манжета должна располагаться так, чтобы перекрывать край изоляции.
5. Обжимание наконечника выполняется пресс-клещами. При отсутствии специального инструмента можно использовать и обычные пассатижи.
6. Финальный этап – установка в клеммный соединитель проводника с наконечником и фиксация прижимным винтом.

Модели колодок с крышкой

Особняком в перечне подобных изделий выглядят модификации из черного пластика, обладающие значительным потенциалом прочности. Важным моментом, позволяющим нивелировать недостатки, присущие аналогам, остается метод фиксации – процедура крепления не включает вращения винта. Достичь требуемого качества устойчивости контакта можно специальной пластиной.

Особенности конструктивных характеристик позволяют качественно соединять как алюминиевые, так и многожильные токопроводники. Еще один плюс – повышенные параметры тока, достигающие в отдельных моделях значения 40А.

Недостатком является то, что такие изделия невозможно разделить и резать.

К сожалению, значительная часть клеммных колодок не отличаются длительными сроками эксплуатации и достаточной надежностью. Определить подделку довольно сложно. Негативные моменты проявляются уже в ходе монтажных работ.

Профессионалы предпочитают сделать выбор моделей от ведущих производителей «Верит», «Тридоник», «АВВ», «Легранд», заслуживших репутацию проверенных временем поставщиков качественного товара.

jelektro.ru

Клеммы для соединения проводов — виды: винтовые, пружинные и ножевые

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Они обладают целым рядом преимуществ:

1. Простота использования.
2. Возможность соединения проводов из разнородных материалов.
3. Защита от коррозии и других внешних воздействий.
4. Надежность, прочность соединений.

Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:

• винтового;
• пружинного;
• ножевого;

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

1. Не требуется специальный инструмент (нужна только отвертка).
2. Возможность многократного использования.
3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

1. От колодки отрезать необходимое количество клемм (обычным ножом).
2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
3. Вставить зачищенные концы проводов в клеммы;
4. Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм2, белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм2, черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм2, белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм2, белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм2, белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм2, белый.	299,23

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
WAGO	222-412	2х0,08 – 4мм2, 32А, медь	15,80
WAGO	222-415	5х0,08 – 4мм2, 32А, медь	31,50
WAGO	273-248	8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus	21,70
WAGO	273-503	3х1,5-4 мм2, 32-24А. медь/алюминий	34,10
Phoenixcontact	ST 1,5 – 3031076	Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А	22.97
Phoenixcontact	SP 2,5/ 1-L 3043019	Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А	91. 59

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5мм для проводников 0,2…1мм2, шириной 6мм для проводников 1…2,5мм. Большая площадь контакта позволяет выдерживать токи до 24А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки.

одноразовая модель Scotchlok

К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:

1. Экономия времени на монтаж.
2. Зачистка и обжимка провода не требуется.
3. Безопасное соединение за счет рычага с защелкой.
4. Надежность, компактность.
5. Не требуется специальный инструмент.
6. Не требуются специальные навыки.
7. Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
3M	7000031438Scotchlok	1,5-2,5 мм2	14.36
3M	7000031482 Scotchlok	3x(0.5-1.5мм2)	38.30
3M	7100003139 Scotchlok	2,5-4,0 мм2	17.78

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
2. Все соединения должны располагаться в доступных местах.
3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

• вставные;
• гибридные;
• мини и микро клеммы;
• клеммы с предохранителями;
• клеммы с размыкателями;
• многовыводные;
• многоярусные;
• проходные и другие;

Для всех разновидностей правила монтажа едины.

Блиц советы

1. При повышенных вибрациях рекомендуется использовать пружинные клеммники.
2. Винтовые колодки с прижимными пластинами надежнее обычных.
3. Все соединения алюминиевых проводов требуют протяжки с периодичностью не менее одного раза в год.
4. Не допускается располагать клеммники в штукатурке. Они должны быть скрыты в распределительной коробке.
5. Ввод провода в колодку должен производиться до слоя изоляции.
6. После монтажа, нужно проверить качество соединения легким вытягиванием провода из клеммника.

housetronic.ru

Клеммные колодки для соединения проводов

Соединение проводов

-06-25 | 14:19. Категория фото

Электрика – наука хорошего контакта. А ведь и правда, более половины случаев неисправностей электропроводки связано именно с плохим контактом в месте соединения или подключения проводов. Банально где-то не запаяно, не обжато или недокручено. Во многих домах старая алюминиевая проводка, отслужившая более полусотни лет, ни разу не подводила хозяев за весь свой срок службы. Это результат качественно сделанной работы. Сегодня из-за обилия мощных бытовых приборов нагрузка на электропроводку резко возросла. И любой просчет или небрежность в выполнении электромонтажных работ может обернуться головной болью для хозяев.В этой статье рассмотрим возможные соединения проводов, которые встречаются в бытовой электропроводке.Скрутка проводов.Скрутка – это основной вид соединения проводов. Другое дело, что скрутка – это еще не законченное соединение. Для того, чтобы скрутка обеспечивала надежный контакт, ее необходимо либо запаять, либо обжать или обварить. Хотя, если нужно сделать времянку (временную электропроводку или освещение), то будет более чем достаточным соединение проводов посредством простой скрутки. В ЖКО, когда постоянная электропроводка выполнена небрежно и без обработки скруток, говорят – сделано на соплях.

Сколько может прослужить соединение проводов посредством простой скрутки, сказать сложно. Все зависит от условий эксплуатации (температура, влажность) и от нагрузок, т.е. токов, которые проходят через скрутку. Это могут быть месяцы, годы, десятки лет. Причина ненадежности этого вида соединения – окисление проводов и, как следствие, плохой контакт. Последствие – скрутка начинает греться, изоляция на ней плавится, что становится причиной короткого замыкания. Кроме того, плохой контакт может стать причиной поломки электрооборудования (эффект искрения необработанной скрутки).

Скрутка выполняется при помощи плоскогубцев. Концы проводов зачищаются на одинаковую длину, выравниваются. Плоскогубцами захватывается весь пучок и закручивается.

Существует ограничение по количеству проводов в скрутке. Чтобы скрутка была надежной и не рассыпалась, ее диаметр не должен быть более 1 сантиметра (при длине до 5 сантиметров). Правда, это мое субъективное мнение. При монтаже я стараюсь, чтобы в одной скрутке не было более 7 проводов сечением 2,5кв.мм, либо до 12 проводов сечением 1,5кв.мм.

Пайка проводов.

Пайка в электромонтаже – это соединение жил проводов при помощи припоя. На практике, имея ввиду электромонтажные работы, опаивать приходится скрутки и многожильные провода.

Опайка скруток обеспечивает надежный электрический контакт проводов. Кроме того, опаянная поверхность защищена от коррозии. На мой взгляд, этот вид соединения наиболее универсален.

Опаивать требуется и многожильные провода при их подключении под винтовой зажим. К примеру, когда вы подключаете вилку или розетку удлинителя, концы проводов рекомендуется опаивать. Хотя в этом случае можно обойтись и специальными наконечниками нужного диаметра. Раз уж речь зашла о многожильных проводах, считаю не лишним напомнить, для монтажа стационарной электропроводки нужно использовать провода с цельными жилами, многожильные провода в этом случае применять не рекомендуется.

Для пайки нам потребуется паяльник мощностью 100 Ватт и припой с канифолью. Включаем паяльник, даем ему несколько минут разогреться, прикладываем к месту пайки и подносим под жало припой.

Сварка проводов.

Не менее популярным способом обработки скруток является сварка. В массовом строительстве все скрутки в распределительных коробках именно свариваются. Причина популярности этого метода – быстрота и дешевизна. Сварка проводов занимает существенно меньше времени, чем пайка. Для сварки потребуется трансформатор мощностью от 500 Ватт, напряжением 36 Вольт или сварочный аппарат с угольным электродом. Рекомендуется, конечно же, использовать именно сварочный аппарат – на нем можно выставить оптимальный для сварки ток. Для сварки прикладываем провод «масса» к скрутке и касаемся угольным электродом ее края. Скрутка должна быть развернута концом вниз, чтобы расплавленный металл каплей повис на ней.

На сегодняшний день сварка проводов — это одно из требований ГПН (Гос. пож. надзор)

Соединение опрессовкой.

Опрессовка — это соединения жил проводов путем обжатия соединительной гильзы. Гильза обжимается при помощи специального инструмента – пресс-клещей. Обжимные гильзы бывают различных диаметров и изготавливаются из разных материалов – медь, алюминий, луженая медь.

Способы соединения проводов

Опубликовано: 8 Апрель Рубрика: Электрика

Просмотров: 6 964

Скрутка кабельных жил. сделанная вручную и защищенная изолентой

Места соединения проводов — зона особой опасности. Как правило, 90 % всех неполадок и аварий возникает именно в контактах и кабельных скрутках. Способов соединения проводов существует множество.

Самый распространенный и простой из них — ручная скрутка винтом и заматывание данного места изолентой. Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается.

Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи.

Варианты соединения проводов скруткой

Иногда к такому способу прибегать нельзя — например, при соединении медных и алюминиевых проводов. Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно — есть из чего выбрать.

Кабельные сжимы — эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки. Используется для ответвления проводов от основной (магистральной) линии.

Клеммная колодка — очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами. Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом.

Сложности соединения алюминиевых и медных проводов

За последние десятилетия произошел стремительный рост энергопотребления населением. Это привело к увеличению нагрузки на электрические сети и, соответственно, на соединение проводов в электропроводке.

Поэтому сегодня предъявляются серьезные требования к монтажу электропроводки, направленные на повышение электро- и пожаробезопасности.

Показатели надежного соединения проводов:

1. Плотность стягиваемого контакта.
2. Электрохимическая совместимость контактных проводов.

Первое требование качественной электропроводки выполнить достаточно просто. Второе же требование на практике часто игнорируется и соединяют прямым способом (скручиванием) несовместимые проводники тока. Именно из-за электрохимической несовместимости металлов возникают сложности при соединении медных и алюминиевых проводов.

Алюминий – металл с повышенной степенью окисляемости. Окисная пленка, образующаяся на поверхности алюминиевого провода при контакте с влажностью, имеет высокое сопротивление. Это негативно сказывается на токопроводности соединений.

Медь – достаточно инертный металл и окисная пленка на медных проводах имеет меньшее сопротивление.

В паре, медь и алюминий образуют короткозамкнутое гальваническое соединение – при попадании влаги на контакт алюминиевый провод начинает активно окисляться. Между проводниками тока образуется тонкая пленка с высоким сопротивлением, как следствие – затрудняется токопроводимость, происходит процесс электролиза, в месте контакта образуются раковины, нагрев, искрение контактов. Такая ситуация может привести к возгоранию.

Электрохимический потенциал между медью и алюминием составляет 0,65 мВ, тогда как допустимое значение этого показателя – 0,60 мВ

Решение данной проблемы – это исключение непосредственного контакта между алюминиевым и медным проводами. Существует несколько вариантов соединения разных проводников, обеспечивающих надежность и безопасность электропроводки.

Основные способы соединения разных проводников тока

применение клеммных колодок

Самый распространенный способ – соединение проводов через клеммные колодки.

По сути, клеммная колодка – это изолирующая пластина с контактами. Крепление проводов в клеммной колодки бывает двух видов:

• винтовое затягивание (есть риск повреждения провода самим винтом)
• прижимание пластинами (более надежный вариант крепления).

К числу достоинств клеммного способа соединения проводов можно отнести:

• простота выполнения соединения
• соединение не нужно дополнительно изолировать
• доступная стоимость переходников.

Последовательность соединения медных электрических проводов с алюминиевыми:

1. Зачистить концы проводов от изоляции (около 5 мм).
2. Провод вставить в отверстие.
3. Затянуть винт, прикладывая значительные усилия.

Клеммную колодку удобно использовать при подключении люстры, когда длина проводника слишком короткая, или для соединения обломанных и перебитых в стене медных и алюминиевых проводов.

Клеммную колодку, перед тем как прятать под отделкой, обязательно надо поместить в распределительную коробку

пружинные клеммы для соединения проводов

Одной из разновидностей клеммных колодок являются колодки с пружинным зажимом Wago.

Пружинные клеммники – наиболее эффективный и быстрый способ соединения проводов. Основное отличие от обычных клеммников заключается в способе фиксации провода – применяется пружинный зажим. Достаточно снять изоляционный слой с проводника и вставить провод в клеммник.

Для того чтоб соединить медный и алюминиевый провод лучше использовать специальные клеммники фирмы Wago. Контакты в таком клеммнике изготовлены из биметаллической пластины и покрыты специальной пастой, предотвращающей окисление проводов.

Пружинные клеммники бывают двух типов:

1. Одноразовые клеммники. Рассчитаны на соединение одножильных проводов сечением 1,5-2,5 мм , допустимая сила тока в распределительной коробке – 24А. В случае изъятия проводов из клеммника может произойти деформация пружинного зажима и повторно соединить контакты не получится.
2. Многоразовые клеммники. В конструкции предусмотрены рычаги, при помощи которых можно разъединять/соединять провода. Такие переходники подойдут для одножильных и многожильных алюминиевых и медных электрических проводов, сечением до 4,0 мм , допустимая сила тока – 34А.

Недостатком клеммных колодок с пружинным механизмом является их стоимость, они стоят на порядок дороже обычных переходников.

соединение через орешек

Для соединения проводов с большим сечением (4 мм и более) можно применять ответвительный сжим, известный в быту, как орешек . Он представляет собой пластиковый корпус овальной формы, внутри которого находиться блок металлических пластин. Алюминиевый и медный провода зажимаются между пластинами при помощи винтов.

Такой вариант соединения не совсем удобен из-за больших габаритов самого переходника, который сложно спрятать под отделкой помещения: плинтусами и коробами.

неразъемное соединение

Неразъемное соединение выполняется с помощью специального инструмента – заклепочника.

Принцип работы заклепочника прост – втягивание и последующее отрезание стержня, который проходит через трубчатую заклепку со шляпкой.

Технология соединения проводов следующая:

1. С проводников снять изоляцию (длина очистки равна 4-м диаметрам будущих колечек). Оптимально, если диаметр колечек немного будет превышать диаметр заклепки.
2. Из очищенных концов провода скрутить колечки.
3. На заклепку надеть все элементы в такой последовательности:
   • алюминиевый провод
   • пружинная шайба
   • медный провод
   • плоская шайба.
4. Стальной стержень вставить в заклепочник и сжать его ручки до характерного щелчка.
5. Оголенные участки соединения надо изолировать.

Надежность неразъемного соединения очень высокая, единственный недостаток – нет возможности разъединить и повторно скрепить провода.

Альтернативные способы соединения алюминиевых и медных проводов

Если под рукой нет специальных переходников или заклепочника, можно воспользоваться альтернативными способами соединения разных проводников.

Болтовое соединение считается достаточно долговечным и безопасным. Среди его преимуществ можно выделить простоту монтажа и универсальность (таким способом можно соединить практически любые виды и марки алюминиевых проводов с медными).

Технология выполнения болтового соединения:

1. Снять изоляцию с проводников.

Зачистить металл от окисления.

Сформировать колечки.

Надеть на винт следующие элементы:

• пружинная шайба
• простая шайба
• колечко одного провода
• простая шайба
• колечко другого провода
• простая шайба
• гайка.

Закрутить винт.

Для соединения проводников сечением менее 2 мм подойдет винт М4

Технологически более сложный и трудоемкий метод – нанесение припоя на медный провод. Можно использовать свинцово-оловянный припой.

При контакте алюминия со свинцово-оловянным припоем показатель электрохимического сопротивления равен 0,40 мВ (допустимая норма – не более 0,60 мВ)

Последовательность соединения проводов будет следующей:

1. Cнять изоляцию с проводов (длина очистки – около 6 см).
2. С помощью разогретого паяльника нанести припой на медный проводник.

Облуженый медный провод можно скрутить с алюминиевым.

Такой способ можно применять, если нет перемычек или болтовое соединение не помещается в коробку. Однако для электропровода со значительными нагрузками, такое соединение использовать нельзя.

Особенности соединения проводов в помещении и на улице

Соединения проводов, находящиеся на улице, подвергаются воздействию внешних факторов и нуждаются в дополнительной защите.

Оптимальное решение для соединений на улице – использование ответвительных зажимов для СИП. Материал изготовления зажимов устойчив к ультрафиолетовым лучам и низким отрицательным температурам.

Кроме того, для улицы подойдут и ответвительные зажимы орешки.

Для соединения проводов в помещении можно использовать разные проводники. Один из наиболее удобных – самозажимный клеммник Wago.

Советы специалистов: как нельзя соединять алюминиевые и медные провода

Нередки случаи применения опасных, недопустимых способов соединения алюминиевого и медного проводов, которые имели весьма печальные последствия. К таким методам относятся:

1. Скрутка медного и алюминиевого провода. Надо отметить, что ряд специалистов не признают скрутку, даже, если на медный провод нанесен слой пайки.
2. Скрутка проводов с последующей защитой места соединения от попадания влаги. В качестве гидроизоляции некоторые умельцы используют парафин, масло или лак. Такой способ недопустим и, мягко говоря, — неэффективен.

На сегодняшний день проблема соединения разных проводников тока решается очень просто и быстро – достаточно приобрести один из специальных переходников. Поэтому совершенно нецелесообразно тратить время и испытывать непроверенные методы, ставя под угрозу безопасность не только жилья, а и проживающих в нем людей.

Источники:

www.sferatd.ru

Использование клеммных колодок

Среди опытных электриков есть такая поговорка: «Электротехника – это наука о контактах». В некоторой степени они правы – при ремонте электропроводки чаще всего встречаются проблемы с отсутствием контактов.

Обычно неполадки подобного рода встречаются в зажимах, клеммах, скрутках и иных местах соединения. Плохой контакт может стать причиной не только мигания света, но и нагрева кабеля, что в свою очередь может привести к возгоранию.

Обычное скручивание проводов осталось в прошлом – сегодня для обеспечения качественного крепления применяются клеммные колодки.

На рынке представлен широкий ассортимент этих элементов, отличающихся по некоторым особенностям исполнения и цене. В целом же конструкция всех колодок одинакова – корпус, в который вмонтированы латунные трубки с резьбовыми соединениями.

В зависимости от сечения проводов, трубки бывают разного диаметра. Сфера их использования довольно разнообразная. Например, такие соединитель незаменимы при монтаже люстры на короткие провода, выходящие из потолка. Очень удобно использовать колодки для соединения перебитого кабеля в стене, он, как правило, не имеет достаточной длины, чтобы выполнить соединения другим способом.

Конечно, клеммное соединение менее надежное, чем пайка, но оно гораздо удобнее и требует меньших временных затрат.

Преимущество клеммных колодок и в возможности их использования для соединения медных и алюминиевых проводов. В таком случае, каждый провод пропускается под отдельным зажимом, благодаря чему удается избежать их непосредственного контакта и исключить вероятность окисления. При выборе колодок в первую очередь следует обращать вниманиена величину тока, который будет проходить через соединение и количество монтажных клемм в гребенке.

Процесс монтажа клеммных соединений, обычно, не вызывает затруднений даже у электриков-новичков.

Алгоритм соединения:

• выбирается колодка с подходящим размером ячейки;
• отрезается необходимое количество секций;
• жилы вставляются в клеммные ячейки;
• каждый провод зажимается винтиком.

Степень затягивания винтика должна быть умеренной. Естественно, перед установкой с проводов нужно снять изоляцию на 5-7 миллиметров с конца. Поверхность токопроводящей жилы зачищается.

В зависимости от условий монтажа, каждый сегмент колодок можно отрезать, что довольно удобно.

При работе с алюминиевыми проводами, винты нужно затягивать очень осторожно:

• алюминиевая жила можно переломиться;
• алюминий отличается значительной текучестью под воздействием давления и со временем это может привести к ухудшению или исчезновению контакта.

В соответствии с нормативами, все соединения, в которых содержится алюминий, необходимо подтягивать хотя бы раз в год.

ВАЖНО! В колодках нельзя зажимать многожильные провода. Как и алюминиевый, многожильный провод можно передавить винтом. В соединительной колодке есть все, с чем многожильный провод не сочетается:

• неровная поверхность;
• вращательные движения;
• точечное давление.

Конечно, монтаж получиться вполне приличного качества, но со временем от проводника могут остаться только несколько жил.

Лучшим решением такой проблемы является использование специальных наконечников. В быту чаще всего применяются пластиковые манжеты и втулочные наконечники, выполненные в разной цветовой гамме.

Процесс монтажа наконечника:

1.Выравнивание конца провода кусачками.

2.Зачистка изоляции в соответствии с длиной гильзы наконечника.

3.Формирование параллельности всех проволок. Если они скручены, то их аккуратно выпрямляют.

4.На пучок проводов надевается наконечник. Провода должны выступать из него на 1 миллиметр. При этом манжета должна закрывать край изоляционного покрытия.

5.Наконечники обжимаются с помощью пресс-клещей.

6.Проводник с наконечником устанавливается в клеммную колодку и фиксируется прижимом.

Отдельно стоит выделить колодки из прочного черного пластика. ИХ основное преимущество – использование для зажима пластины, а не винтика.

Такая конструкция позволяет соединять любой проводник, даже многожильный. Также эти колодки отличаются высоким допустимым током.

Минус таких пластиковых колодок – они не разделяются и не режутся.

electrikagid.ru

Автомобильные клеммы для соединения проводов | Электирика

» Электирика

Способы соединения проводов при ремонте электропроводки автомобиля.

В этой статье рассмотрим способы соединения проводов при ремонте электропроводки автомобиля. Описанные способы ремонта проводки автомобиля проверенные на практике, но не единственные.

Рассмотренные соединения попытаемся оценить по четырем главным критериям важных при ремонте автомобильной проводки:

1. хороший электрический контакт
2. механическая прочность
3. защита от влаги
4. гибкость.

Соединение проводов путём скручивания.

Способ соединения проводов скручиванием наиболее распространен среди автомобилистов и автомобильных СТО. Широкое применение этого способа обусловлено его простотой, довольно неплохой механической прочностью и при правильном изолировании, хорошей защитой от влаги. Для выполнения подобного соединения, нам не понадобиться ни какой инструмент. Единственный расходник для такого соединения — изолента, которую нужно подобрать правильно (об этом мы поговорим позже).

Подобное соединение можно применить при ремонте автомобильной электропроводки, где не требуется механическая прочность, в местах имеющих трудный доступ для спец инструмента, там, где отсутствует цифровой сигнал CAN шины.

Достоинства: быстрота соединения проводов, неплохой контакт, гибкость.

Недостатки: низкая механическая прочность соединения.

Оценка соединения:

1. электрический контакт – (зависит от качества соединения)
2. механическая прочность –
3. защита от влаги — (зависит от изоляционного материала)
4. гибкость соединения –

Соединение проводов путём пайки.

Повысить прочность соединения можно путём пайки проводов. Хотя недостатков подобного соединения для автомобильной проводки больше чем преимуществ.

Достоинства: механическая прочность соединения, отличный электрический контакт в соединении.

Недостатки:

1. автомобильные провода со временем окисляются, поэтому выполнить пайку становиться довольно трудно (применение активных флюсов зачастую ухудшает электрическое соединение)
2. из-за большой текучести олова жестким становиться 10-15мм провода под изоляцией, следовательно, соединение перестает быть гибким

Оценка соединения:

1. электрический контакт – (зависит от качества соединения)
2. механическая прочность – (для хорошо пропаянного соединения)
3. защита от влаги — (зависит от изоляционного материала)
4. гибкость соединения –

Соединение проводов опресовкой №1.

Используя широко распространенные разъемы типа мама , папа можно выполнить крепкое электрическое соединение автомобильных проводов. Вот правда для выполнения прочного соединения проводов потребуется специнструмент.

Достоинства: механическая прочность, хороший электрический контакт, замечательная гибкость, т. к. длина соединения 8-10 мм, возможность подключения дополнительного провода к штатной проводке автомобиля с незначительным ее повреждением, низкая цена соединения.

Недостатки: очень трудно подобрать подходящий инструмент, дороговизна инструмента.

Оценка соединения:

1. электрический контакт –
2. механическая прочность –
3. защита от влаги — (зависит от изоляционного материала)
4. гибкость соединения –

Соединение проводов №2.

Соединить электропроводку автомобиля таким способом не составит труда. Для подобного соединителя нет необходимости даже зачищать провода, эту функцию выполнит соединитель, прорезав изоляцию проводов до меди. Однако соединять провода с большим током в нагрузке не желательно, т.к. соединение выполняется не по всему сечению провода и площадь контакта очень маленькая.

Достоинства: простота соединения, возможность подключения дополнительного провода к штатной проводке автомобиля с незначительным ее повреждением.

Недостатки: низкая механическая прочность, низкая защита от влаги (из-за большого размера соединения, нет возможности хорошо заизолировать соединение, поэтому область применения такого соединения ограничена), удовлетворительный электрический контакт (используется небольшая площадь контакта в соединении).

Оценка соединения:

1. электрический контакт –
2. механическая прочность –
3. защита от влаги — (зависит от изоляционного материала)
4. гибкость соединения –

Cоединение проводов №3.

Данное соединение проводов простое в применении, обеспечит хороший электрический контакт, но увы обладает низкой защитой от влаги.

Достоинства: простота соединения электропроводов, хороший электрический контакт, дешевый и распространенный инструмент.

Недостатки: низкая защита от влаги (тяжело заизолировать соединение).

Оценка соединения:

1. электрический контакт –
2. механическая прочность –
3. защита от влаги —
4. гибкость соединения –

Соединение проводов опресовкой с клеевым изолятором №4.

Данное электрическое соединение максимально отвечает всем требованиям. Оно обладает достаточной механической прочностью, защитой от влаги (так как при нагреве изолятор усаживается и расплавляет клей находящийся внутри), имеет хороший электрический контакт, для установки применим простой распространенный инструмент.

Недостатки: низкая гибкость, так как 3-4 см соединения придают проводу жесткость.

Оценка соединения:

1. электрический контакт –
2. механическая прочность –
3. защита от влаги —
4. гибкость соединения –

Подводя итоги можно сказать, что каждое соединение имеет свои достоинства и недостатки и выбирать их нужно исходя из области применения.

К примеру, для ремонта электропроводки автомобиля в местах частого перегиба проводов хорошо зарекомендовали себя соединение проводов скручиванием и соединение опресовкой №1.

При ремонте прямых участков электропроводки автомобиля в кабине, можно применить любое соединение.

Однако при ремонте прямых участков электропроводки автомобиля в условиях повышенной влажности, (у грузовика большая часть проводки работает в таких условиях) лидером, несомненно, является соединение №4.

Какой способ соединения проводов лучше?

Главная Статьи Интересное и новое Какой способ соединения проводов лучше?

Дорогие посетители, приветствую вас на сайте kiev-elektro.ru . В статье Способы соединения проводов  мы уже рассматривали различные способы соединения проводов, и я рассказывал о том что в современной редации ПУЕ скрутки запрещены. По этому я решил выяснить насколько надежным является соединение проводов скруткой по сравнению с клеммниками WAGO.

Сравнение соединений клеммами WAGO и скруткой.

Итак, по выгодности использования скрутка явно лучше чем клеммники. Ее себестоимость практически нулевая, а клемники необходимо покупать. С другой стороны клеммное соединение выглядит гораздо лучше, да и отсоединить и подключить провода по другому получится гораздо быстрее и удобнее.  Ну да ладно, давайте рассмотрим их с точки зрения их надежности.

Хочу обратить ваше внимание на то, что в клеммнике площадь контакта гораздо меньше чем при качественном соединении скруткой.

При соединении проводов клеммами площадь контакта между зажимами клеммы и проводом очень небольшая, можно даже сказать точечная, а это в свою очередь создает определенное сопротивление для протекания тока. В то же время при использовании скрутки площадь контакта гораздо больше чем при соединении клеммой.

Но если уж мы говорим о площади контакта между соединяемыми проводами. то думаю будет справедливым так же сказать, что соединение скруткой при достаточно большом количестве соединяемых проводов может стать достаточно трудновыполнимой задачей. Не говоря уже о том что соединять между собой алюминиевые и медные провода вообще нельзя, а при использовании клеммных соединений этих нюансов не возникает.

Так же есть еще один момент касающийся соединения проводов с помощью скрутки,

Все дело в том, что алюминиевые провода легко ломаются если их перегнуть несколько раз, а как вы уже наверное догадались при скрутке приходится в той или иной степени сгибать провода. И поэтому при алюминиевой проводке, когда возникает необходимость проведения соединения, или пере соединения проводов скруткой приходится сталкиваться с риском того что провод может просто обломаться. А при использовании клемм, все же гнуть провода приходится значительно меньше.

Что ж, давайте теперь поговорим и о пропускной способности контактов проводов соединенных при помощи клемм. или скрутки.

Переходное сопротивление контакта клемм и скрутки.

Как я уже упоминал выше, площадь контакта при соединении клеммами намного меньше чем при той же скрутке. А следовательно и нагреваться клеммное соединение должно, и будет, больше чем скрутка. Давайте посмотрим что получается на практике:

Клеммные колодки для соединения проводов

Опытные электрики довольно часто шутят: «электротехника – это наука о контактах». И действительно, ведь при ремонте проводки наиболее часто встречаемой неисправностью является отсутствие контакта. В данной статье поговорим о том как правильно выполнить соединение проводов клеммной колодкой .

Как правило, подобного рода неполадки встречаются в клеммах, зажимах, скрутках и прочих местах соединения проводников. Ухудшение контакта может проявляться не только в «пропадании света», но и в нагреве изоляции проводов, что, в свою очередь, может стать причиной ее возгорания.

Простое скручивание проводов для их электрического соединения уже давно в прошлом – на сегодняшний день, для обеспечения надежного контакта применяют специальные клеммы для соединения проводов – клеммные колодки .

Невзирая на то, что на современном рынке представлен широчайший ассортимент этих элементов, которые различаются не только по цене, но и по некоторым особенностям исполнения, конструкция колодок во всех случаях одинакова: в ячейках корпуса устанавливаются латунные трубки с резьбовыми отверстиями с обеих сторон.

Трубки могут быть различного диаметра, в зависимости от того, для соединения какого сечения проводов предназначена колодка.

Очень удобен данный соединитель и при необходимости соединения перебитых в стене проводов, ведь, как правило, поврежденные проводники имеют недостаточную длину для того, чтобы соединить их каким-либо иным способом. Правда, здесь есть одно «но»:

клеммную колодку следует располагать только в распределительной коробке – скрывать ее в штукатурке недопустимо.

Конечно, надежность соединения при помощи колодки определенно ниже, чем в случае соединения пайкой. Однако, такое соединение удобнее и требует гораздо меньше времени.

Неоспоримым преимуществом ее использования является также и возможность соединения алюминиевых и медных проводников. В таком случае, для исключения возможного окисления, под каждый зажимной винт пропускают по одному проводу, не допуская при этом непосредственного контакта жил друг с другом.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке.

Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:

1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины). 2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника. 3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют. 4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника. 5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей). 6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Отдельно необходимо вспомнить о клеммных колодках, выполненных из высокопрочного черного пластика. Основное преимущество такого соединителя заключается в том, что в нем зажим проводника осуществляется пластиной, а не непосредственно винтом.

За счет такой конструкции можно надежно соединять не только алюминиевые, но и многожильные проводники. Кроме того, такие колодки отличаются и более высоким допустимым рабочим током (можно встретить колодки, рассчитанные на ток до 40А).

Единственный минус таких колодок – они не режутся и не разделяются.

Основным недостатком данного способа соединения проводов является то, что большая часть реализуемых клеммных колодок очень плохого качества – ненадежны и недолговечны.

Еще одна проблема в том, что отличить подделку от нормального соединителя крайне сложно и возможно только в процессе непосредственного монтажа.

Именно поэтому большинство действительно профессиональных электриков выбирают только клеммы для соединения проводов проверенных временем производителей, к примеру таких, как: «Верит», «Тридоник», «АВВ», «Легранд».

Похожие материалы на сайте:

Источники: http://www.100scan.ru/soedinenie_provoda.php, http://kiev-elektro.ru/soedinenie-provodov-skrytka-klema/, http://electricvdome.ru/instrument-electrica/klemmnie-kolodki.html

Комментариев пока нет!

Дом

Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств. Приобретайте провода и кабели, электрические клеммы, соединители, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электрических продуктов, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.

Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и стеклоочистители Защитные ограждения и ящики для инструментов

Концевая заделка провода — бортовая электросистема

Зачистка провода

Перед тем, как провод можно будет подсоединить к разъемам, клеммам, стыкам и т. Д.необходимо снять изоляцию с соединительных концов, чтобы обнажить оголенный провод. Медный провод можно зачистить разными способами в зависимости от размера и изоляции.

Алюминиевый провод необходимо зачищать с особой осторожностью, так как отдельные жилы очень легко ломаются после надрезов. При зачистке любого типа провода рекомендуются следующие общие меры предосторожности:

1. При использовании любого типа устройства для зачистки проводов держите провод перпендикулярно режущим лезвиям.
2. Тщательно отрегулируйте инструменты для автоматической зачистки; следуйте инструкциям производителя, чтобы не порезать, не порезать или иным образом повредить пряди.Это особенно важно для алюминиевых проводов и медных проводов меньше № 10. Осмотрите зачищенные провода на предмет повреждений. Отрежьте и перережьте (если длина достаточна) или отклоните и замените любые провода, имеющие больше, чем допустимое количество зазубрин или оборванных жил, указанное в инструкциях производителя.
3. Убедитесь, что изоляция чисто срезана, без потертостей или рваных краев. При необходимости подрезать.
4. Убедитесь, что вся изоляция удалена с зачищенной области. Некоторые типы проводов поставляются с прозрачным слоем изоляции между проводником и первичной изоляцией.Если он присутствует, удалите его.
5. При использовании плоскогубцев для снятия изоляции, длина которой превышает 3⁄4 дюйма, это легче выполнить за две или более операций.
6. Скрутите медные жилы вручную или при необходимости с помощью плоскогубцев, чтобы восстановить естественную укладку и плотность жилы.

Пара портативных устройств для зачистки проводов показана на рис. 1. Этот инструмент обычно используется для зачистки большинства типов проводов. Следующие общие процедуры описывают шаги по зачистке провода ручным инструментом для зачистки.

1. Вставьте проволоку точно в центр режущего паза, соответствующего размеру проволоки, которую нужно зачищать. На каждом слоте указан размер провода.
2. Сложите ручки до упора.
3. Освободите ручки, позволяя держателю проволоки вернуться в открытое положение.
4. Удалить зачищенный провод.

Рис. 1. Устройства для зачистки проводов

Клеммы прикрепляются к концам электрических проводов для облегчения подключения проводов к клеммным колодкам или элементам оборудования.[Рис. 2] Прочность на разрыв соединения провод-клемма должна быть, по крайней мере, эквивалентна пределу прочности самого провода, а его сопротивление незначительно по сравнению с нормальным сопротивлением провода.

Рисунок 2. Зажимы с кольцевым язычком

При выборе зажимов проводов следует учитывать следующее: номинальный ток, размер (калибр) и диаметр изоляции, проводник совместимость материалов, размер шпильки, совместимость изоляционных материалов, среда применения и сравнение пайки и беспаечной.

Предпочтительно использовать предварительно изолированные клеммы обжимного типа с кольцевым язычком. Прочность, размер и поддерживающие средства шпилек и зажимных столбов, а также размер провода могут быть учтены при определении количества клемм, которые должны быть прикреплены к любой одной стойке. В высокотемпературных приложениях номинальная температура клемм должна быть больше, чем температура окружающей среды плюс текущее повышение температуры. Следует рассмотреть возможность использования никелированных клемм и неизолированных клемм с высокотемпературными изоляционными рукавами.Клеммные колодки должны быть обеспечены соответствующими электрическими зазорами или изоляционными полосами между монтажным оборудованием и токопроводящими частями.

Клеммные колодки

Провода обычно присоединяются к клеммным колодкам. [Рис. 3] Клеммная колодка, снабженная перегородками, может использоваться для предотвращения контакта клемм на соседних шпильках друг с другом. Шпильки следует закреплять против вращения. Когда необходимо соединить вместе более четырех выводов, небольшая металлическая шина должна быть установлена ​​через две или более соседних шпильки.Во всех случаях ток должен проходить по контактным поверхностям клемм, а не по самой шпильке. Неисправные шпильки следует заменить шпильками того же размера и из материала, поскольку шпильки клеммной колодки меньшего размера могут срезаться из-за чрезмерной затяжки гайки. Запасная шпилька должна быть надежно закреплена в клеммной колодке, а гайка крепления клеммы должна быть затянутой.

Рисунок 3. Клеммная колодка

Клеммные колодки должны быть установлены таким образом, чтобы незакрепленные металлические предметы не могли упасть на клеммы или шпильки.Рекомендуется предусмотреть хотя бы одну запасную шпильку для будущего расширения цепи или на случай поломки шпильки. Клеммные колодки, обеспечивающие соединение радио и электронных систем с бортовой электросистемой, должны быть проверены на предмет неплотных соединений, металлических предметов, которые могли упасть на клеммную колодку, скопления грязи и жира и т. Д. Эти условия могут вызвать искрение, которое может привести к пожар или сбой системы.

Клеммные наконечники

Клеммные наконечники для проводов следует использовать для подключения проводов к шпилькам клеммной колодки или шпилькам клемм оборудования.К любой шпильке следует подсоединять не более четырех клеммных проушин или трех клеммных проушин и шины. Общее количество клемм на шпильку включает общую шину, соединяющую соседние шпильки. На одной стойке нельзя использовать четыре клеммных наконечника плюс общую шину. Клеммные наконечники следует выбирать с диаметром отверстия под шпильку, соответствующим диаметру шпильки. Однако, когда клеммы, прикрепленные к шпильке, различаются по диаметру, наибольший диаметр следует размещать снизу, а наименьший — сверху.Затяжка клеммных соединений не должна деформировать наконечники клемм или шпильки. Клеммные наконечники должны быть расположены так, чтобы не требовалось изгиба клеммного наконечника для снятия крепежного винта или гайки, а перемещение клеммных наконечников могло привести к затяжке соединения.

Клеммы для медных проводов

Можно использовать наконечники для медных проводов в обжимном виде без пайки, соответствующие стандарту MIL-T-7928. Между язычками клеммных проушин нельзя использовать распорки или шайбы.[Рис. 4]

Рис. 4. Клемма для проводов

Алюминиевые клеммы для проводов

Алюминиевые наконечники клемм должны быть обжаты только на алюминиевый провод. Язычок алюминиевых клеммных проушин или общее количество язычков алюминиевых клеммных проушин при штабелировании должен быть зажат между двумя плоскими шайбами ​​при заделке на клеммные шпильки. Между язычками клеммных проушин нельзя использовать распорки или шайбы.Особое внимание следует уделять установке алюминиевых проводов и кабелей для защиты от условий, которые могут привести к чрезмерному падению напряжения и высокому сопротивлению в местах соединения, что в конечном итоге может привести к выходу из строя соединения. Примерами таких условий являются неправильная установка клемм и шайб, неправильное скручивание (затяжка гаек) и недостаточная площадь контакта клемм.

Предварительно изолированные соединители

Предварительно изолированные наконечники клемм и соединения должны быть установлены с помощью высококачественного обжимного инструмента.Такие инструменты снабжены позиционерами для размера проволоки и настраиваются для каждого размера проволоки. Важно, чтобы глубина обжима соответствовала размеру провода. Если завиток будет слишком глубоким, он может порвать или порезать отдельные пряди. Если обжим недостаточно глубокий, он может быть недостаточно тугим, чтобы удерживать провод в клемме или разъеме. Недостаточно тугие обжимы также подвержены высокому сопротивлению из-за накопления коррозии между обжатым выводом и проводом. [Рисунок 5]

Рисунок 5.Соединители клемм

Обжимные инструменты

Для обжима наконечников клемм доступны ручные, переносные и стационарные электроинструменты. Эти инструменты прижимают цилиндр к проводнику и одновременно образуют изоляционную опору для изоляции провода. [Рис. 6]

Рис. 6. Клещи для обжима

Аварийный ремонт сращивания

Обрыв проводов можно отремонтировать с помощью обжимных соединений, используя наконечники клемм, из которых язычок был отрезан, или путем спайки и заливки сломанных прядей.Этот ремонт применим к медному проводу. Поврежденный алюминиевый провод нельзя временно сращивать. Этот ремонт предназначен только для временного аварийного использования и должен быть заменен как можно скорее постоянным ремонтом. Поскольку некоторые производители запрещают сращивание, всегда следует обращаться к соответствующим инструкциям производителя.

Распределительные коробки

Распределительные коробки используются для сбора, организации и распределения цепей на соответствующие жгуты, прикрепленные к оборудованию.[Рис. 7] Распределительные коробки также используются для удобного размещения различных компонентов, таких как реле и диоды. Распределительные коробки, которые используются в высокотемпературных зонах, должны быть из нержавеющей стали.

Рис. 7. Распределительные коробки

Запасные распределительные коробки должны быть изготовлены из того же материала, что и исходный, или из огнестойкого, невпитывающего материала, такого как алюминий, или приемлемый пластиковый материал.Там, где необходима противопожарная защита, рекомендуется использовать распределительную коробку из нержавеющей стали. Жесткая конструкция предотвращает консервирование стенок коробки маслами, что может привести к внутреннему короткому замыканию. Во всех случаях сливные отверстия должны быть предусмотрены в самой нижней части коробки. Корпуса силового оборудования должны быть изолированы от металлических конструкций, чтобы избежать возгорания, связанного с замыканием на землю.

Расположение распределительной коробки должно обеспечивать легкий доступ к любому установленному оборудованию, клеммам и проводам.Если предельные зазоры неизбежны, следует вставить изоляционный материал между токоведущими частями и любой заземленной поверхностью. Не рекомендуется устанавливать оборудование на крышках или дверцах распределительных коробок, поскольку проверка внутреннего зазора невозможна, когда дверца или крышка находятся в закрытом положении.

Распределительные коробки должны быть надежно закреплены на конструкции самолета таким образом, чтобы их содержимое было легко доступно для осмотра. По возможности открытая сторона должна быть обращена вниз или под углом, чтобы незакрепленные металлические предметы, такие как шайбы или гайки, имели тенденцию выпадать из распределительной коробки, а не заклинивать между клеммами.

Компоновка распределительной коробки должна учитывать необходимость достаточного пространства для проводки и возможных будущих дополнений. Пучки электрических проводов должны быть зашнурованы или зажаты внутри коробки, чтобы кабели не касались других компонентов, не препятствовали легкому доступу или не закрывали маркировку или ярлыки. Кабели на входных отверстиях следует защищать от истирания с помощью втулок или других подходящих средств.

Разъемы AN / MS

Разъемы (вилки и розетки) облегчают обслуживание, когда требуется частое отключение.Существует множество типов разъемов. Типы разъемов, в которых используются гофрированные контакты, обычно используются в самолетах. Некоторые из наиболее распространенных типов — это круглые пушки, прямоугольные и модульные блоки. Экологически стойкие соединители следует использовать в приложениях, подверженных воздействию жидкостей, вибрации, тепла, механических ударов и / или коррозионных элементов.

Когда требуется HIRF / молниезащита, особое внимание следует уделять выводам отдельных или общих экранов.Количество и сложность систем электропроводки привели к увеличению использования электрических соединителей. [Рис. 8] Правильный выбор и применение разъемов является важной частью системы электропроводки самолета. Количество разъемов должно быть сведено к минимуму, их следует выбирать и устанавливать таким образом, чтобы обеспечить максимальную степень безопасности и надежности самолета. При установке любого конкретного соединительного узла необходимо следовать спецификациям производителя или соответствующего регулирующего органа.

Рис. 8. Электрические разъемы

Типы разъемов

Разъемы должны быть идентифицированы по оригинальному идентификационному номеру, полученному из спецификации MIL (MS) или OEM-спецификации. На рисунке 9 представлена ​​информация о соединителях в стиле MS.

Рис. 9. Информационный лист соединителя MS

Экологически стойкие соединители используются там, где они, вероятно, подвергаются воздействию жидкостей, вибрации, тепла, механических ударов, коррозионных элементов , так далее.Соединители класса брандмауэра, включающие те же самые функции, должны, кроме того, иметь возможность предотвращать проникновение огня через отверстие соединителя брандмауэра самолета и продолжать работать без сбоев в течение определенного периода времени при воздействии огня. Герметичные соединители обеспечивают герметичное уплотнение для поддержания участков под давлением. Когда требуется защита от электромагнитных / радиопомех, особое внимание следует уделять заделке отдельных и общих экранов. Для этой цели доступны адаптеры задней оболочки, предназначенные для заделки экрана, разъемы с проводящей отделкой и заземляющие пальцы для защиты от электромагнитных помех.

Прямоугольные соединители обычно используются в приложениях, где очень большое количество цепей размещается в одной сопряженной паре. [Рис. 10] Они доступны с большим разнообразием контактов, которые могут включать как стандартные, так и коаксиальные, а также контакты большой мощности. Сцепление осуществляется различными способами. Меньшие типы крепятся винтами, которые удерживают их фланцы вместе. Более крупные имеют встроенные направляющие штифты, обеспечивающие правильное выравнивание, или домкраты, которые выравнивают и блокируют разъемы.В соединителях стойки и панели используются цельные или устанавливаемые в стойку штыри для выравнивания и крепежные детали для муфт.

Рис. 10. Прямоугольные соединители

Модульные блоки — это типы соединений, которые принимают обжимные контакты, аналогичные контактам на соединителях. Некоторые используют внутреннюю шину для обеспечения различных схем. Они полезны, когда несколько проводов подключены для распределения питания или сигнала.При использовании в качестве модулей заземления они экономят и сокращают установку оборудования на самолет. Стандартные модули доступны с уплотнениями на концах проводов для защиты окружающей среды и монтируются на направляющих. Блоки функциональных модулей используются для обеспечения легко подключаемого корпуса для установки в условиях окружающей среды небольших резисторов, диодов, фильтров и сетей подавления. Линейные клеммные соединения иногда используются вместо соединителя, когда заделано только несколько проводов и когда желательна возможность отсоединения проводов.Линейный терминальный переход устойчив к воздействию окружающей среды. Соединение клеммного соединения имеет небольшой размер и может быть привязан к поверхности жгута проводов, если это одобрено производителем оборудования.

Номинальное напряжение и ток

Выбранные разъемы должны быть рассчитаны на продолжительную работу при максимальной комбинации температуры окружающей среды и токовой нагрузки цепи. Герметичные соединители и соединители, используемые в схемах с высокими пусковыми токами, должны иметь пониженные характеристики. Хорошей инженерной практикой является проведение предварительных испытаний в любой ситуации, когда разъем должен работать со всеми или большей частью своих контактов при максимальной номинальной токовой нагрузке.Когда проводка работает с высокой температурой проводника, близкой к его номинальной температуре, размеры контактов разъема должны быть рассчитаны с учетом нагрузки схемы. Это может потребовать увеличения диаметра провода. Снижение номинального напряжения требуется, когда соединители используются на большой высоте в негерметичных зонах.

Запасные контакты для будущей проводки

Для размещения дополнительных проводов в будущем обычно предоставляются запасные контакты. Расположение незакрепленных контактов вдоль внешней части разъема облегчит доступ в будущем.Хорошей практикой является предоставление двух запасных частей на разъемах с 25 или менее контактами; 4 запасных части на разъемах от 26 до 100 контактов; и 6 запчастей на разъемы с более чем 100 контактами. Запасные контакты обычно не предусмотрены на розетках компонентов, которые вряд ли будут иметь дополнительную проводку. Разъемы должны иметь все доступные контактные полости, заполненные проводными или несвязанными контактами. Непроволочные контакты должны быть снабжены пластиковой заглушкой с втулкой.

Подключение проводов к разъему

Провода, которые выполняют ту же функцию в резервированных системах, необходимо прокладывать через отдельные разъемы.В системах, критически важных для безопасности полета, проводка для работы системы должна быть проложена через отдельные разъемы от проводки, используемой для предупреждения о сбое системы. Также рекомендуется прокладывать провода индикации системы в отдельных разъемах от цепей предупреждения о неисправности, насколько это практически возможно. Эти шаги могут снизить уязвимость самолета к инцидентам, которые могут возникнуть из-за неисправности соединителя.

Соседние места

Сопряжение соседних разъемов должно быть невозможным.Чтобы гарантировать это, соседние пары соединителей должны отличаться по размеру корпуса, соединительным средствам, расположению вставок или расположению шпонок. Когда такие средства нецелесообразны, провода должны быть проложены и зажаты так, чтобы неправильно соединенные пары не могли достигнуть друг друга. Не рекомендуется полагаться на маркировку или цветные полосы, поскольку они могут испортиться с возрастом. [Рис. 11]

Рис. 11. Расположение разъема для предотвращения неправильного подключения

Уплотнение

Разъемы должны быть такого типа, который исключает попадание влаги из-за использования периферийное и межфазное уплотнение, которые сжимаются при соединении разъема.Следует избегать попадания влаги через заднюю часть разъема, правильно согласовав внешний диаметр провода с диапазоном уплотнения задней втулки разъема. Рекомендуется, чтобы не более одного провода заканчивались любым контактом обжимного типа. Рекомендуется использование термоусаживаемых трубок для увеличения диаметра проволоки или нанесение заливки на область ввода проволоки в качестве дополнительных средств обеспечения задней совместимости с задней втулкой. Эти дополнительные средства имеют неотъемлемые штрафы и должны рассматриваться только в тех случаях, когда другие средства не могут быть использованы.Запасные контакты без проводов должны иметь пластиковую заглушку подходящего размера.

Дренаж

Разъемы должны быть установлены таким образом, чтобы гарантировать, что влага и жидкости стекают из разъема, а не в него, когда они не подключены. Электропроводку необходимо проложить так, чтобы влага, скопившаяся на жгуте, стекала с разъемов. Когда соединители должны быть установлены в вертикальном положении, например, через полку или пол, соединители должны быть герметизированы или изолированы от окружающей среды. В этой ситуации лучше, чтобы емкость была обращена вниз, чтобы она была менее восприимчива к накоплению влаги при отсутствии спаривания.

Подставка для проводов

Задний кожух задней части аксессуара должен использоваться на разъемах, которые не входят в комплект. Разъемы с очень маленьким размером проводки, часто требующие технического обслуживания или расположенные в зонах с высокой вибрацией, должны быть снабжены задней оболочкой типа разгрузки от натяжения. Пучок проводов должен быть защищен от механических повреждений подходящим амортизирующим материалом там, где он фиксируется зажимом. Для разъемов с заливкой или с формованными задними переходниками обычно не используются отдельные приспособления для снятия натяжения.Зажимы для разгрузки натяжения не должны создавать натяжение проводов между зажимом и контактом. [Рис. 12]

Рис. 12. Кожухи с разгрузкой от натяжения

На разъемах должна быть предусмотрена достаточная длина провода для обеспечения надлежащего отвода конденсата и отсутствия натяжения прекращение работы после полной замены разъема и его контактов.

Коаксиальный кабель

Вся проводка должна быть защищена от повреждений.Однако коаксиальные и триаксиальные кабели особенно уязвимы для определенных типов повреждений. Персонал должен проявлять осторожность при работе с коаксиальным кабелем или при работе с ним. [Рис. 13] Повреждение коаксиального кабеля может произойти при слишком сильном зажиме или при резком изгибе (обычно на разъемах или рядом с ними). Повреждение также может быть получено во время несвязанных действий по техническому обслуживанию коаксиального кабеля. Коаксиальный кабель может быть серьезно поврежден внутри без каких-либо признаков повреждения снаружи. Коаксиальные кабели с одножильными центральными проводниками использовать не следует.Многожильные центральные коаксиальные кабели можно использовать как прямую замену сплошным центральным коаксиальным кабелям. [Рис. 14]

Рис. 13. Коаксиальные кабели

Рис. 14. Разъемы коаксиального кабеля

Меры предосторожности при использовании коаксиального кабеля включают:

• Никогда не перекручивайте коаксиальный кабель.
• Никогда ничего не роняйте на коаксиальный кабель.
• Никогда не наступайте на коаксиальный кабель.
• Никогда не сгибайте коаксиальный кабель резко.
• Никогда не закручивайте коаксиальный кабель сильнее допустимого радиуса изгиба.
• Никогда не тяните за коаксиальный кабель, кроме как по прямой.
• Никогда не используйте коаксиальный кабель в качестве ручки, не опирайтесь на него и не вешайте на него (или любой другой провод) какие-либо предметы.

СВЯЗАННЫЕ ЗАПИСИ

Модельный ряд и функции

Промышленные кабели Ethernet

Кабели и соединители

Industrial Ethernet поддерживают Industrial Ethernet (открытые сети), включая EtherNet / IP ^TM и EtherCAT®.
На заводах требуется надежность передачи информации (передача в реальном времени) и устойчивость к помехам. Поэтому, в отличие от ЛВС, используемых в обычных офисах и домах, на заводах используются прочные и водостойкие соединители. Также использование кабелей с экранированной структурой обеспечивает высокое качество подключения.
Компания OMRON предлагает кабели с разъемами RJ45 для использования внутри панели и кабели с разъемами M12 (круглые водонепроницаемые разъемы) для использования вне панели управления, где требуется устойчивость к окружающей среде.

Характеристики кабелей с разъемами RJ45

* 1. Подробные сведения о характеристиках передачи см. В разделе Скорость и стандарты связи Ethernet.
* 2. Несмотря на то, что это одноэкранированная конструкция, она удовлетворяет стандартным значениям характеристик связи и шума.
* 3. LSZH — это сокращение от Low Smoke Zero Halogen. Огнестойкий и не выделяет ядовитых газов даже при горении.

Монтажные соединители

Обеспечивает простую сборку кабеля Ethernet на месте без обжимных инструментов или других специальных инструментов.

Характеристики кабелей с разъемами M12

Примечание. Все промышленные разъемы Ethernet M12 имеют код D. Подробные сведения о кодировании см. В разделе «Информация о стандартах с разъяснением терминов».
Также доступны кабели с разъемами RJ45 / M12.Для получения дополнительной информации см. Каталог промышленных кабелей Ethernet (Кат. № G019-E1).

Скорость и стандарты связи Ethernet

Обязательно используйте кабели и соединители Ethernet, которые поддерживают необходимую скорость Ethernet (полосу пропускания). По мере того, как скорость связи увеличивается, частота увеличивается, и сигнал имеет тенденцию искажаться, из-за чего требуемые спецификации становятся ограничивающими. По этой причине проверьте скорость Ethernet (пропускную способность) вашего ПЛК, датчиков и любого другого компонента, который вы планируете использовать, и выберите кабели и разъемы, соответствующие необходимым стандартам.

Примечание. Для 100BASE-TX / 10BASE-T используйте прямой или перекрестный кабель STP (экранированная витая пара) категории 5 или выше.
Для 1000BASE-T используйте прямой или перекрестный кабель STP категории 5e или выше с двойным экраном (алюминиевая лента и оплетка).
Подробнее о STP и прямых / перекрестных кабелях см. В Разъяснении терминов.

Smartclick

Разъемы

OMRON M12 (промышленные кабели Ethernet XS5 [] — серии T и разъемы ввода / вывода датчиков серии XS5) представляют собой разъемы Smartclick, которые позволяют завершить подключение, повернув разъем примерно на 1/8 оборота.

Типы терминалов — Pacer Group

* Эта статья была опубликована 6.03.2019 и обновлена ​​03.08.2021 *

При проектировании, строительстве, обслуживании, ремонте или При замене частей электрической системы одним из важнейших компонентов являются клеммы. Терминалы делают больше, чем просто помогают переносить ток по электрической системе. Клеммы соединяют ваши провода и кабели с различным оборудованием.При этом они создают надежные, безопасные соединения, которые связывают ваши электрические сети. система вместе. Без терминалов было бы крайне сложно положиться на электрическая система без пайки или использования других, более постоянных метод. Итак, как видите, терминалы предлагают гибкость для внесения изменений в ваш система. Кроме того, прочная конструкция клемм делает их идеальным кандидатом для работы в суровых условиях. Как будто этого было недостаточно, они предлагают долгосрочную надежность, поэтому вы знаете, что ваша электрическая система прослужит даже в самых тяжелых условиях окружающей среды.Одна вещь, которую некоторые люди упускают из виду, — это важность выбора правильного терминала. Вы можете быть удивлены, узнав, насколько важно иметь под рукой правильный терминал для работы.

Важность выбора правильного типа терминала работу нельзя недооценивать. Причина, по которой существует так много разных типов терминалов заключается в том, что каждый из них разработан, чтобы преуспеть в данной ситуации или среда. Использование терминала неправильного типа может привести к простой проблеме например, потеря производительности, или это может привести к катастрофическим проблемам, таким как пожар или отказ двигателя.Важно знать, как выбрать правильный терминал. навык. Ниже мы рассмотрим некоторые из наиболее распространенных типов терминалов, которыми вы пользуетесь. скорее всего встретите. Обсудим преимущества и недостатки, а также некоторые ситуации. где они созданы, чтобы преуспеть. К концу этой статьи у вас должен быть твердое понимание различных типов терминалов и того, когда их использовать.

«Терминалы предлагают гибкость для внесения изменений в вашу систему, прочную конструкцию для работы в суровых условиях и надежность, чтобы вы знали, что ваша электрическая система прослужит долго.»

Это, вероятно, самые распространенные клеммы, которые вы найдете в данной электрической системе, и не зря. Кольцевые клеммы обеспечивают надежное соединение, исключающее проскальзывание или отсоединение. Дополнительно кольцо клеммы при необходимости легко отсоединить. Они легко надвигаются на шпильку и фиксируются гайкой. Кажется достаточно простым. Дело в том, что кольцевые клеммы удобны, особенно если вы имеете дело с шинами или проходными соединителями.При выборе правильного кольцевого терминала для вашей работы необходимо учитывать три вещи. Во-первых, вам нужно знать калибр вашего провода. Во-вторых, вам нужно знать размер шпильки, к которой вы планируете подключаться, и, наконец, вам нужно будет определить, какой тип изоляции лучше всего подходит для среды, в которой вы будете их устанавливать. Кольцевые клеммы могут иногда нуждаться в затягивайте гайку, особенно в среде, которая выдерживает постоянную вибрацию. Они идеальны для вас практически в любой ситуации и, как правило, наиболее распространенный тип терминала.

Вилочные клеммы аналогичны кольцевым клеммам с за исключением того, что они предназначены для легкого и быстрого отключения. В некоторых ситуации, вы не сможете снять гайку со шпильки или иметь очень мало место для работы. В таких ситуациях вилочные терминалы лучше всего подходят. В то время как кольцевые клеммы необходимо надевать на шпильку, вилочные клеммы нужно только обнять шпильку. Это означает, что их можно установить без необходимости полностью снимите гайку со шпильки.Вы просто ослабляете гайку, сдвигаете вилку под гайкой и снова затяните. Это особенно выгодно, когда к шпильке шины уже прикреплено несколько проводов. Таким образом, вам не нужно удалите что-либо, чтобы освободить место для дополнительных клемм. Есть два основных разновидности вилочных терминалов; вилки стопорные и вилки с фланцами.

Запорная вилка
Запорные вилки имеют выступы на концах, которые защелкиваются на шпильке. Вот почему они также известны как вилочные терминалы «защелкивающиеся».Бугорки создают пространство меньше диаметра шпильки, к которой они прикреплены. Это означает, что нужно подтолкнуть их к точке сопротивления, чтобы заставить их сломаться. на. Не волнуйтесь, они созданы для этого, и поэтому процесс не вызывает повреждение клеммы или шпильки. Это блокирующее действие снижает вероятность того, что они со временем упадут или расшатываются. Запорные вилки — хороший выбор, если вы знаете, что можете вносить изменения в электрическую систему в будущем.

Фланцевая вилка
Вилки с фланцами не имеют выступов, которые можно найти на вилках с фиксаторами. Вместо этого кончики вилок повернуты вверх, образуя фланец. Этот фланец предназначен для захвата гайки и фиксации вилки. место. Конечный результат такой же, поскольку они удерживают вилочный терминал на месте. и уменьшить вероятность проскальзывания или отключения. Опять же, это хорошие выбор, когда вы планируете внести изменения в будущем или работаете с шпилькой на котором уже есть несколько терминалов.На самом деле их часто выбирают из-за тот факт, что вы можете получить к ним доступ, не беспокоя другие терминалы на та же шпилька.

Стыковые соединения служат иным целям, чем клеммы мы уже обсуждали. Там, где предыдущие клеммы использовались для подключения проводов или кабелей к оборудованию, сращивания используются для соединения проводов или кабелей с другими проводами или кабелями. Вы можете спросить, как это может быть полезно. Что делать, если вам нужно добавить необходимое оборудование? Вместо того, чтобы прокладывать новый провод, вы можете разрезать существующий и использовать сращивание. для подключения к системе дополнительного провода.Или, возможно, часть провода была поврежден. Вместо замены всего двадцатипятифутового провода можно вырезать поврежденную ногу и используйте сращивания, чтобы добавить новый провод без потери ток или проводимость. Несмотря на то, что существует широкий выбор сварных соединений, два наиболее распространенных типа — это то, что считается как традиционными, так и понижающими соединениями.

Традиционные сварочные аппараты
Как указано выше, они подключают провод или кабель к другому провода или кабели.Их используют, вставляя правильно зачищенный провод или кабель в стык, а затем обжать их подходящим инструментом. Теперь тепло с эпоксидным покрытием усадка проводится по другому проводу или кабелю, к которому мы еще вернемся, и процесс повторяется с другой стороны. После того, как обе стороны были должным образом осмотрены, эпоксидная смола нагревается. усадка размещается над стыком и активируется с помощью термоинструмента для создания водонепроницаемое уплотнение. Это полезные клеммы, когда требуется только отрезок провода. быть замененным или добавленным.

Понижающая

Этот тип стыкового сращивания используется при соединении одного провода. к двум и более проводам или при подключении проводов разного калибра. Таким образом, для Например, если вам нужно было подключить провод 12 калибра к проводу 10 калибра, то это будет наиболее подходящим терминалом для выбора. Кроме того, вам может потребоваться Подключите провод 10-го калибра к двум проводам 10-го калибра. Построены ступенчатые стыковые соединения в диапазоне размеров, так что провода любого меньшего калибра могут быть легко связаны.Процесс установки такой же, как указано выше, включая применение термоусадки с эпоксидным покрытием. Почему это так важно? Термоусадка с эпоксидным покрытием обеспечивает уровень защиты, которую вы в значительной степени не можете победить.

Иногда вам понадобится какое-то оборудование установлен таким образом, чтобы его можно было легко снять. Или, возможно, вам просто нужно чтобы иметь возможность легко обслуживать оборудование. Это типы ситуации, которые потребовали бы использования разъединений.Отсоедините клеммы разработан для эксплуатации в полевых условиях. То есть построены специально быть подключенным, отключенным и снова подключенным. Могут ли они использоваться как постоянные части установки? Конечно могут. Они созданы для долгосрочное использование, но лучше всего в ситуациях, когда может потребоваться подключение сломан для обслуживания или другой аналогичной цели. Разъединительные клеммы бывают самых разных стилей, чтобы соответствовать разные требования. Ниже мы рассмотрим самые распространенные и наиболее выгодные типы отключающих клемм.

Полностью изолированный

Многие электрические системы подвержены суровым условиям окружающей среды. Условия, вызывающие эрозию и коррозию открытых металлов. Это сначала приведет к снижению проводимости и, в конечном итоге, к электрическому сбою. Самый простой способ предотвратить это — использовать клеммы, которые при правильном использовании не оставляют открытых металлических или токопроводящих частей. Таким образом, в некоторых ситуациях терминалы должны быть пригодными для эксплуатации в полевых условиях и устойчивыми к воздействию окружающей среды.Это точная цель полностью изолированного отключите клеммы. Они защелкиваются вместе с помощью язычка и язычка и держатся с большой силой. Эти клеммы нелегко разобрать, в противном случае они не смогли бы выдержать жестких условий эксплуатации.

Частично изолированный

Частично изолированные клеммы разъединителя имеют термоусадочную пленку на корпусе из эпоксидной смолы, в то время как разъем клеммы открыт. Это полезно в тех случаях, когда вы хотите защитить соединение, но вам нужен легкий доступ к разъемам.Одно из главных преимуществ терминала такого типа — простота доступа. Соединяясь вместе с помощью язычка и язычка, они рассчитаны на то, чтобы при необходимости работать как постоянные соединения, или их можно разделить, чтобы внести изменения. В некоторых случаях эти клеммы подключаются непосредственно к неизолированным комбинированным разъемам или аналогичным разъемам. Вы можете использовать этот тип терминала в ситуациях, когда окружение можно в некоторой степени контролировать. Они не предназначены для работы на открытом воздухе или для воздействия сильных стихийных бедствий.

Пулевые Терминалы

Пулевые клеммы аналогичны типам разъединителей. упомянутый выше, однако, вместо использования метода соединения язычка и язычка, в них используется круглая ручка на охватываемой стороне и клемма цилиндрического типа на женской стороне. конец. Это обеспечивает легкий доступ к соединению. По сути, есть небольшая разница между полностью изолированными разъединителями, упомянутыми выше, и пулевые терминалы.На самом деле все зависит от того, какой из них будет работать лучше. для вас в данной ситуации. Возможно, вам будет легче работать с пулевыми наконечниками в ограниченном пространстве.

Контейнерные терминалы

Отсоединение Piggyback клеммы предназначены для использования, когда требуется несколько подключений для завершить работу. Чтобы быть более конкретным, они идеальны, когда есть ограниченное количество доступных вкладышей для мужчин. Контейнеры Piggyback предназначены для другой терминал отключения, который будет подключен к его вкладке.Вкладка подключения расположен на задней стороне терминала для перевозки дополнительных грузов. Как только соединение будет установлено, контактный терминал затем подключается к выводу другого разъема. К Проще говоря, контрейлерные терминалы используются для подключения к женскому разъем при приеме разъема «папа». Итак, еще один способ взглянуть на это что его можно считать двусторонним коннектором.

Контактные клеммы

Многие из упомянутых выше разъединителей могут быть используется в самых разных ситуациях.Контактные клеммы, однако, имеют очень специфический цель. Когда вы работаете с клеммными колодками компрессионного типа, запись острие достаточно велико только для того, чтобы в него можно было вставить провод. После того, как проволока вставлена, винт затягивается, оказывая давление на проволоку. Проблема возникает, когда вы используете многожильный провод. Сплошной провод будет держаться вместе, а многожильный провод разделится, что может привести к потере проводимости или даже к повреждению вашего проводники. Как решить эту проблему? Используя штыревые клеммы.По сути, булавка клеммы заменяют конец многожильного провода на сплошной. Таким образом вы исключить риск повреждения при подключении к клеммной колодке компрессионного типа при сохранении гибкости многожильного провода.

Это семейство соединителей предназначено для создания водонепроницаемых соединения и работать в самых суровых условиях окружающей среды. Они разработаны для кабельных приложений и созданы для работы по принципу «подключи и работай».Это означает, что экологически герметичные разъемы могут легко подключаться или отсоединить всю обвязку. Так что вместо того, чтобы соединять жгутом один провод в время, вы можете собрать жгут отдельно и подключить несколько разъемов. Таким образом, все, что вам нужно сделать, это просто подключить ремень, а не индивидуальная проводка. Ниже мы кратко обсудим некоторые из наиболее популярных линий экологически закрытых разъемов.

DTM
Серия экологически герметичных разъемов DTM была разработан специально для удовлетворения потребностей в более низкой силе тока.Каждый размер 20 контактов (24-20 AWG) рассчитан на постоянную нагрузку 7,5 А. Простой способ подумайте об этом типе экологически герметичного разъема, чтобы помнить, что «м» означает «мини». Вы получаете меньшие разъемы для обработки меньшие потребности в силе тока. Теперь, только потому, что они имеют меньший размер, это не отнимают у них долговечность. Разъемы серии DTM одинаково долговечны другие линии экологически закрытых разъемов мы обсудим.

DT
Вы можете думать об этом как о стандартном размере. экологически герметичные разъемы.Создан специально для работы в тяжелых условиях средах, этот стиль был разработан таким образом, чтобы каждый размер 16 контактов (20-14 AWG) выдерживает постоянную мощность 13 ампер. Вот лишь некоторые из преимуществ этих разъемов находятся; прочная конструкция, удобство эксплуатации в полевых условиях и долговечность. Помните, что даже хотя они созданы для работы в тяжелых условиях, они также созданы для простота доступа делает их идеальными для множества промышленных приложений.

DTP
В то время как серии DTM и DT предназначены для работы с меньшими и стандартных приложений, соответственно, линия DTP рассчитана на большинство высокие требования к мощности.Вы можете думать, что буква «p» относится к власти как эти разъемы обеспечивают непрерывное питание 25 ампер для каждой цепи. Эти более крупный из семейства и отличается высокой прочностью и долговечностью. Один аспект Обратите внимание на калибр вашего провода. DTP разработан для использования с определенные размеры проволоки. Они созданы для работы с проводами калибра от 14 до 10.

DTHD

Последний тип экологически закрытых разъемов, на который мы рассмотрим, также является самым прочным.Эти соединители предназначены для использования с одним гнездом и разработан для тяжелых условий эксплуатации. Вот почему они HD. Для использования с Проволока 10 или 6 калибра, это самые жесткие из самых жестких. С этими надежные разъемы, ваша схема может легко выдерживать 60 или 100 ампер непрерывного власть. Они предлагают все преимущества других типов, упомянутых выше, с добавлена ​​долговечность.

Наконечники очень похожи на кольцевые клеммы, о которых мы упоминали выше.Однако есть два основных отличия. Во-первых, проушины предназначены больше для кабель, чем провод. Наконечники больше, поэтому подходят для кабеля большего диаметра или иногда провод. Второе отличие — корпус. Тела имеют форму по-другому и сконструирован так, чтобы быть более прочным, чем кольцевые клеммы. Они должны быть. Они имеют больший вес и больше тока. С кольцевыми клеммами вы можно получить несколько разных вариантов утепления. Бобышки доступны только в нескольких типы утеплителя.Ниже мы рассмотрим два наиболее распространенных типа ушки.

Закрытого типа
Проушины с закрытым концом созданы, чтобы быть наиболее прочными и прочными. длительный вариант. Как следует из названия, конец закрыт. Закрытый предотвращает любые формы вторжения в окружающую среду с конца Терминал. Без открытых разъемов долговечность соединения составляет повышенная. Они покрыты оловом, что снижает вероятность коррозии. установка в.Кроме того, проушины с закрытым концом соответствуют ряду требований и стандарты. Все это вместе создает высококачественный терминал, идеально подходящий для использования. в морской среде.

Паяный шов
Вся суть терминалов в том, чтобы создать твердую, прочное электрическое соединение. Паяные луженые выступы достигают этого, будучи проста в использовании и установке. Так же, как и ушки с закрытым концом, ушки для паяных швов построены толще, чем кольцевые клеммы, чтобы выдерживать дополнительный вес и проводимость.Они также покрыты оловом, что также снижает вероятность коррозии. Они предназначены для использования в ситуациях, не требующих высоких уровней защита окружающей среды. При необходимости их можно покрыть тепло эпоксидной смолой. уменьшаются, чтобы повысить уровень сопротивления.

Этот тип разъема гораздо более разнообразен по внешнему виду. и применение, чем другие типы разъемов, которые мы рассмотрели. Коаксиальный разъемы — это тип радиочастотного разъема, обычно встречающийся в аудио, видео, RF, цифровая и микроволновая промышленность.Видишь ли, с такой широкой диапазон приложений, клеммы должны быть изменены, чтобы соответствовать требованиям каждое приложение. Некоторые коаксиальные разъемы можно просто прикрутить, а другие могут потребоваться специальные инструменты сжатия.

Разъемы BNC
Разъемы серии BNC предназначены для быстрого и легкого подключения и отключения. Они построены с механизмом принудительной блокировки, который обеспечивает соединение разъема с помощью простой четверти оборота накидной гайки.Изготовленные из латуни и цинка и использующие золото в качестве контактного материала, разъемы BNC обеспечивают не только высокую проводимость, но и долговечность. Это обычный выбор из-за простоты установки и использования.

Гнездовые компрессионные соединители

Это коннекторы, с которыми вы знакомы, если знаете когда-либо подключал кабельную приставку к задней панели телевизора. Они самые распространенный тип разъема коаксиального кабеля, используемый в бытовых приложениях.Они созданы для того, чтобы просто ввинтить их в стыковочный узел, создавая прочное соединение. Гнездовые разъемы предназначены для использования с RG59 или RG6. коаксиальные кабели. Хотя есть такие, которые можно просто надвинуть, лучший вариант — винтовые. Таким образом вы будете знать, что сделали надежное соединение и что ваш провод не отсоединится

Соединители F-to-F / J-to-J

Разъемы можно рассматривать как удлинители. Скажи, что тебе нужно чтобы проложить кабель длиной 30 футов, но у вас есть только две длины по 15 футов.Это где вы бы использовали разъем F-to-F или J-to-J, чтобы связать два 15-футовые кабели в один. F-to-F предназначен для использования с гнездовыми разъемами, указанными выше. в то время как разъем J-to-J предназначен для использования с разъемами UHF, мы поговорим о дальше. Они, опять же, являются популярным выбором из-за простоты установки. Их просто вкручивают в конец кабеля, который вы хотите подключить, и готово.

Редукторы
В некоторых случаях вам потребуется подключить меньший провод к разъем большего размера для подключения к определенному оборудованию.А Редуктор предназначен для заполнения этого промежутка металлом с высокой проводимостью. По сути, это буфер, который плотно вставляется между проводом и разъемом. Они скользят над проводом до того, как произойдет заделка, и прикрутите к основанию Терминал. Они настолько просты в использовании, что установка редуктора занимает буквально около 10 секунд.

Соединители УВЧ
Этот тип коаксиального разъема предназначен для кабелей RG8, RG11, RG213, RG214 и LMR-400.Изначально он был предназначен для использования видео в радарах. Приложения. В настоящее время он обычно используется в высокочастотном радио. Приложения. Его резьбовая конструкция позволяет легко подключать и при необходимости отключаются от различного оборудования. Этот тип разъема требует базовых навыков пайки и не предназначен для длительного использования на открытом воздухе. Одним из основных преимуществ разъемов этого типа является их высокая надежность. Он легко справляется с незначительными истиранием и ударами.

Штыри батареи используются для подключения нагрузки к батарее.Это электрические контакты, которые можно использовать с одноячеечными или многоклеточными батареями. Все клеммы батарейных постов Pacer Group изготовлены из 131 контактной меди. Этот тип меди имеет чистоту 95% и обладает высокой проводимостью. Каждый из них гальванически покрыт оловом, что делает его идеальным для суровых морских условий. Для установки просто ослабьте гайку, наденьте клемму аккумулятора на стойку, а затем затяните гайку, фиксирующую клемму аккумулятора на месте. Кроме того, вы можете подумать о добавлении загрузки для дополнительного уровня защиты.В зависимости от ваших потребностей существует четыре различных варианта батарейных столбов.

Кабельные наконечники используются при подключении многожильного провода к клеммной колодке. Эти клеммы предназначены для предотвращения изнашивания проводов. В случаях, когда вы используете многожильный провод, зажимной винт на клеммной колодке может отделиться и повредить ваш провод. Манжета закрывает провод и предотвращает любые повреждения.Это также создает более прочную связь, которая обеспечивает жизнь вашей связи. Думаю об этом. Просто вставьте многожильный провод в европейскую клеммную колодку, а затем затяните винт, и провода определенно разделятся. Проволочные кабельные наконечники просты в установке. Все, что им нужно, это простой обжим, и все готово.

Наличие всех необходимых терминалов в одном удобном месте позволяет выполнять работу быстрее и проще.В комплекты клемм Pacer Group входят кольцевые клеммы и стыковые соединения. Чтобы сделать это еще лучше, портативный кейс для переноски рассчитан на длительный срок службы и идеально подходит для работы в полевых условиях. Благодаря полупрозрачному корпусу поиск терминала становится несложной задачей. Наши комплекты доступны либо с нейлоновой изоляцией, либо с термоусадочной изоляцией с эпоксидным покрытием.

При таком большом количестве типов терминалов важно знать, какой тип терминала лучше всего подходит для удовлетворения требований вашего проекта.Общее представление о различных типах терминалов, а также о том, когда и где их использовать, может иметь большое значение. Помните, что каждый тип специально предназначен для обработки уникального набора условий и приложений. Не стесняйтесь добавить эту страницу в закладки для справки и, как всегда, обращайтесь к эксперту Pacer Group с любыми вопросами, которые могут у вас возникнуть.

12 лучших соединителей для подключения одножильных и многожильных проводов

Если вы все еще используете проволочную гайку для сращивания силовых кабелей, то самое время узнать о рычажном соединителе проводов.Это новый и простой способ сращивания кабелей, при котором соединители проводов позволят вам безопасно и надежно соединить электрические провода в два простых шага.

Вы также узнаете, как найти лучшие соединители для проводов, которые соответствуют вашим потребностям. Двенадцать элементов, представленных ниже, являются лучшими электрическими разъемами, которые я использовал ранее. Вы также увидите плюсы и минусы каждого соединителя проводов в каждом обзоре.

Но перед этим вот три основных момента, которые следует учитывать при рассмотрении соединителей проводов.

• Соответствие стандартам безопасности продукции: Одним из первых вещей, на которые вы должны обратить внимание в соединителе проводов, является его соответствие стандартам безопасности продукции. Эти элементы предназначены для работы с высоким напряжением, поэтому они должны выдерживать проходящую через них мощность и тепло. Таким образом, чтобы обеспечить безопасность вашего проекта, выбранный вами бренд разъема должен соответствовать требованиям и быть сертифицирован несколькими организациями по безопасности продукции.
• Типы разъемов: На рынке доступны различные типы разъемов.Есть трубчатые разъемы для подключения только двух проводов. Также можно найти Т-образные переходники для подключения трех проводов. А если вы подключаете систему освещения, вы можете найти разъемы, к которым можно подключить более трех проводов.
• Необходимые инструменты: Для каждой марки разъемов требуется свой набор инструментов. Для большинства разъемов проводов требуются тепловые пушки, в то время как для обжима некоторых разъемов требуется обжим. Есть также несколько соединителей без инструментов, которые можно установить вообще без каких-либо инструментов.

Теперь, чтобы помочь вам найти правильные соединители, вот двенадцать лучших брендов и моделей, которые я использовал в своих проектах. Вы также должны проверить руководство по покупке после обзоров.

Best Wire Connector Обзоры

1. Разъемы для проводов рычага HTCELLE

Разъемы для рычажных проводов HTCELLE — отличный выбор для тех, кто не знаком с проектами DIY. Он прост в использовании и установке и не требует никаких инструментов. Он позволяет соединять два и более провода одним нажатием.Его также можно использовать повторно, и он идеально подходит для временного подключения проводов.

Высококачественные пружинные зажимы и соединители с медными проводниками обеспечивают надежный захват и надежное электрическое соединение. Вы также можете увидеть, правильно ли соединитель соединяется с вашим проводом, из-за его прозрачной крышки.

Но лучше всего то, что к этому разъему можно подключить практически любые провода. Мы можем использовать одножильные электрические провода и многожильные кабели сечением от 12 до 24 AWG. Это означает, что его можно использовать практически для любого вида электромонтажа.

Plus, разъем устойчив к коррозии и старению, обеспечивая длительный срок службы. Я использовал этот пакет для подключения проводов год назад и пока не заметил никаких проблем.

Тем не менее, я рекомендую немного больше зачищать провод при использовании этой опции. Таким образом, провод будет надежно закреплен в разъеме.

Плюсы

• Не требуется никаких инструментов, чтобы использовать этот разъем для подключения двух или более проводов
• Многоразовый и креативный соединитель, позволяющий временные соединения
• Высококачественный пружинный зажим и медный соединитель обеспечивают хорошую электропроводность
• Прозрачная крышка обеспечивает хороший обзор разъема для визуального контроля
• Совместимость как с многожильными, так и с одножильными кабелями от 12 до 24 AWG
• Устойчив к коррозии и старению

Минусы

• Провод должен быть зачищен больше обычного

HTCELLEconnector отлично подходит для временного использования из-за возможности повторного использования.Он также идеально подходит для начинающих домашних мастеров благодаря своей конструкции без инструментов. Это идеальный разъем для использования по всему дому.

2. Обжимной соединитель ELECFUN

Когда мне нужно подключить кабели в ограниченном пространстве, я думаю об этом обжимном разъеме. Он идеально подходит для использования в транспортных средствах, например, когда я использовал его для клеммы автомобильного провода. Он оснащен высококачественными трубками из латуни и ПВХ, поэтому подключенный провод не отсоединяется, даже если он подвергается постоянной вибрации автомобиля.

Обжимной соединитель ELECFUN доступен в трех ярких цветах. Это позволяет нам использовать цвета разъемов для быстрой идентификации различных проводов. Он также имеет конструкцию ограничителя провода, поэтому каждый может вставить провод нужной длины. С помощью этого ограничителя мне не придется беспокоиться о разбалансировке сращивания проводов.

Этот обжимной соединитель находит широкое применение. Мы можем использовать его дома, в машине и даже на лодке! Он соответствует стандартам RoHS и UL, что дает мне душевное спокойствие.Я уверен, что этот обжимной разъем прошел несколько тестов на безопасность.

Однако, как следует из названия, для использования этого обжимного соединителя у вас должен быть обжимной пресс. Это необходимо, чтобы вы могли надежно зафиксировать это на своих соединениях, особенно если вы используете многожильные провода. Перед выбором этого разъема рекомендуется иметь под рукой обжимные инструменты.

Плюсы

• Высококачественные трубки из латуни и ПВХ для надежной фиксации и отличного соединения.
• Легко определить нужный нам размер по трем разным цветам
• С конструкцией ограничителя проводов, которая позволяет пользователям вставлять провода нужной длины
• Широкий диапазон применения, можно использовать в автомобильных или домашних проектах
• Соответствует стандартам RoHS и UL, что означает, что он прошел испытания на безопасность продукции

Минусы

• Обжимной инструмент, необходимый для использования этих электронных соединителей

Я настоятельно рекомендую эти автомобильные обжимные соединители для подключения проводов.Если у меня есть обжимной аппарат, у меня гарантированно будет чистый стык, который можно разместить практически в любом месте.

3. Соединители для ответвлений TICONN T

Для врезки в провода без обрезки, снятия изоляции и пайки кабелей покупатели могут использовать соединители TICONN T Tap Wire Connectors. Этот соединитель позволяет нам иметь доступные ответвители проводов для быстрого и легкого монтажа электрических линий.

Все, что нам нужно, это найти подходящий кабель для подключения, и все! Любой желающий может установить это одним щелчком мыши.После этого у пользователей теперь есть проводное соединение, к которому они могут быстро и легко подключаться и отключаться.

Гибкая медная гильза премиум-класса внутри разъема обеспечивает отличный контакт с проводами при нарезании резьбы. Кроме того, он имеет термостойкий пластиковый корпус, который выдерживает температуру до 221 градуса по Фаренгейту. Это означает, что его можно установить в электронных системах, требующих стойкости к высоким температурам.

Что мне нравится в этом продукте, так это его широкий набор опций.Я могу выбрать один, 120, 360 или даже 480 комплектов электрических разъемов, каждый из которых имеет три размера. Это означает, что каждый может заказать только то, что ему нужно, что сокращает потери и излишки. Кроме того, продавец предлагает 30-дневную гарантию возврата денег и 24-месячную гарантию.

Однако следует отметить, что терминал быстрого отключения иногда может немного болтаться. Если вы установите его на провод, подверженный постоянной вибрации, он может отсоединиться и привести к потере соединения.

Плюсы

• Легко вставляется в любой провод для быстрой и безопасной установки
• Использует высококачественный медный цилиндр для отличного контакта
• Устойчивость к высоким температурам, выдерживает до 221 градуса по Фаренгейту
• Доступен в разных объемах — каждый набор также содержит три разных размера.
• Поставляется с 30-дневной гарантией возврата денег и 24-месячной гарантией

Минусы

• Быстроразъемная клемма может быть ослаблена, не подходит для проводов, подверженных вибрации

Тем, у кого есть проект по отводу проводов, я настоятельно рекомендую этот разъем Ticonn T-tap.Его легко и безопасно установить, что позволяет пользователям быстро подключаться к существующим линиям. Только помните, что не устанавливайте его в неустойчивой среде.

4. Соединители для проводов под пайку Kuject

Соединители для проводов с пайкой под пайку Kuject всегда были отличным продуктом для судостроения. Он имеет паяльное кольцо, которое обеспечивает надежное соединение в расплавленном состоянии. Одновременно термоклей обеспечивает водонепроницаемость и является причиной его морского класса.

Этот разъем прозрачный, что позволяет мне хорошо видеть подключенный провод.Я также вижу паяльное кольцо, поэтому я уверен, что паяльное кольцо полностью расплавилось, когда я устанавливаю соединительный провод. Его прозрачность также позволяет мне ясно видеть мои сращенные провода.

Покупатели найдут внутри упаковки различные размеры, что позволяет использовать ее для проводов сечением от 10 до 26 AWG. Кроме того, каждый размер имеет свой цветовой код. Это позволяет нам идентифицировать нужную нам трубку, просто глядя на цвет, что позволяет сэкономить время при установке.

Единственным недостатком этого электрического разъема является то, что паяльное кольцо трудно расплавить.Вам понадобится высокотемпературный фен, чтобы получить хорошее уплотнение и соединение. Вы также не должны использовать альтернативные инструменты, такие как зажигалка или фен, потому что они могут расплавить трубку до того, как паяльное кольцо даже начнет нагреваться.

Плюсы

• Паяльное кольцо обеспечивает надежное соединение в расплавленном состоянии
• Клей-расплав обеспечивает водонепроницаемость после установки
• Прозрачная трубка дает нам хороший обзор для проверки связи внутри
• Различные размеры проводов позволяют использовать его с кабелями от 10 до 26 AWG
• Трубка с цветовой кодировкой для легкого распознавания размера трубки

Минусы

• Термопистолет, необходимый для расплавления паяльного кольца во время установки

Этот разъем под пайку идеально подходит для тех, кто работает с электропроводкой.Это дает домашним мастерам прочное соединение с водонепроницаемой отделкой. Однако для его установки вам понадобится термофен.

5. Водонепроницаемый соединитель проводов Amlits

Людям, выполняющим много работ по электромонтажу, особенно тем, которые требуют подключения и сращивания проводов, стоит подумать о водонепроницаемом соединителе Amlits. Он поставляется в количестве 200 штук, с дополнительными опциями, что делает его достаточным для проектов с несколькими проводами.

В комплект входят стыковые соединители.Но если мне нужно больше, у меня также есть возможность использовать кольцевые, лопаточные и быстроразъемные клеммы с вилкой и розеткой. Также производитель включает клеммы и разъемы разного размера. Это дает мне свободу комбинировать разъемы и клеммы по мере необходимости.

Кроме того, у этого предмета есть надежный ящик для хранения. Это позволяет мне оставаться организованным каждый раз, когда я использую его в своем проекте или сохраняю дополнительные коннекторы.

Что мне больше всего нравится в этом изделии, так это то, что клемма и разъем сделаны из меди высшего качества.Он обеспечивает отличную проводимость, что позволяет мне иметь эффективную электрическую цепь.

Однако процесс установки терминалов может быть немного сложнее. Размеры разъемов меньше ожидаемых. Мне удалось заставить все работать, но легко увидеть, как у некоторых пользователей могут возникнуть проблемы с использованием этого набора от Amlits.

Плюсы

• Имеет 200 шт. Разных разъемов
• Опция для нескольких типов электрических разъемов для различных применений
• Водонепроницаемый соединитель можно использовать для сращивания проводов, подвергающихся воздействию элементов
• Поставляется с надежным ящиком для хранения, который позволяет нам всегда оставаться организованными
• Медь высшего качества обеспечивает отличную электропроводность

Минусы

• Разъемы маленькие, и с ними сложно работать.

В целом, этот элемент рекомендуется, если у вас несколько проектов.Он имеет достаточно электрических клеммных соединителей для питания всех наших небольших проектов или даже одного большого.

6. Соединители для термоусадочной проволоки Qibaok

Этот комплект термоусадочных соединителей Qibaok имеет коэффициент усадки 3: 1, обеспечивая надежное соединение с высококачественным уплотнением. Кроме того, вы можете активировать трубку с помощью низкотемпературного теплового пистолета или даже зажигалки после обжима провода в вашем приложении.

Медный цилиндр обеспечивает надежный захват после правильного обжима провода.В то же время гибкая отделка обеспечивает стабильное и отличное соединение. Это означает, что я могу гнуть подключенный провод, не беспокоясь о том, что он ослабнет, особенно в некоторых узких системах электропроводки.

Еще одним преимуществом этого изделия является его соответствие международным стандартам безопасности электротехнической продукции. Она соответствует стандартам RoHS, ISO9001: 2008, SGS и CE, что дает мне уверенность в том, что эта полупрозрачная термоусадочная трубка безопасна для использования в жилых и коммерческих помещениях.

Он также использует разные цветовые коды для своего диапазона проводов, с подходящей маркировкой AWG на корпусе. Это гарантирует, что я могу быстро проверить правильный размер трубки при установке. Как только владельцы ознакомятся с цветовыми кодами, им больше не придется проверять отпечатки вручную, чтобы убедиться, что у них правильный.

Однако кажется, что Qibaok может улучшить доставку своей продукции. Один покупатель сообщил, что получил контейнер со сломанной крышкой. К счастью, внутренние разъемы не пострадали.

Плюсы

• Высокая степень усадки 3: 1 обеспечивает качественное уплотнение.
• Можно установить с помощью низкотемпературного теплового пистолета или зажигалки
• Прочный медный цилиндр надежно удерживает провод при обжатии
• Трубка с высокой эластичностью сохраняет стабильные и выдающиеся характеристики даже при изгибе
• Соответствует многим международным стандартам безопасности электротехнической продукции
• Цветовая кодировка для облегчения работы с широким спектром измерительных приборов

Минусы

• Контейнер может быть поврежден во время доставки

Этот продукт — один из лучших комплектов соединителей для проводки, обеспечивающий безопасное соединение.Кроме того, его соответствие международным стандартам электробезопасности гарантирует покупателям безопасность использования этого продукта.

7. Соединители под термоусадочную пайку Sopoby

Соединитель для термоусадочной трубки Sopoby — отличный выбор, когда я работаю с высоковольтными электрическими системами. Он идеально подходит как для низковольтных, так и для высоковольтных систем с максимальным номинальным напряжением до 600 вольт.

Конструкция с двойными стенками обеспечивает стойкость к коррозии и улучшает водонепроницаемость.Это также позволяет мне использовать это устройство в помещении или на открытом воздухе, даже если провод подвергается воздействию элементов.

Благодаря коэффициенту усадки 2: 1 наш кабель остается гибким после применения. Упаковка также бывает разных размеров: 10 шт. Для диаметра от 10 до 12 AWG, 40 шт. Для диаметра от 14 до 16 AWG, 40 шт. Для диаметра от 18 до 22 AWG и 30 шт. Для диаметра от 24 до 26 AWG.

Кроме того, подсказки и инструкции, прикрепленные к крышке коробки, очень помогают, особенно для тех, кто впервые пользуется паяным соединителем. Его также удобно устанавливать, поскольку для его нанесения нам понадобится только тепловая пушка.

Однако, даже если он прост в установке, его герметизация требует времени по сравнению с другими электрическими разъемами. Ваша рука может быстро устать, особенно если вы используете тяжелую тепловую пушку. Лучше всего использовать этот разъем на плоской поверхности, чтобы время от времени можно было отдыхать рукой.

Плюсы

• Может выдерживать напряжение до 600 В, что делает его пригодным для высоковольтных приложений
• Конструкция с двумя стенками предотвращает коррозию и улучшает водонепроницаемость
• Коэффициент усадки 2: 1
• Поставляется в разных размерах для кабелей с разным размером AWG
• С наконечниками и полной направляющей, прикрепленной к крышке контейнера
• Для установки требуется только тепловая пушка

Минусы

• Процесс уплотнения паяного кольца может занять слишком много времени по сравнению с другими разъемами

Этот разъем под пайку — отличный выбор для специалистов-электриков, работающих с высоковольтными электрическими системами.Он имеет максимальное рабочее напряжение 600 вольт, которое я могу использовать во многих проектах, особенно в тех, которые требуют большой мощности.

8. Термоусадочные соединители TICONN для проводов

Термоусадочные соединители TICONN идеально подходят для наружной проводки. Его конструкция с двойными стенками, коэффициент усадки 3: 1 и термоактивируемое уплотнение делают его идеальным для любого применения. Этот разъем подходит для морских транспортных средств и даже для подземных применений.

Я могу многое сделать с этим пакетом, так как он включает в себя четыре разных клеммных шпильки и пять разъемов в одном комплекте.Более того, он имеет рабочую температуру от -65 до 255 градусов по Фаренгейту. Это означает, что я могу установить его в местах, подверженных экстремальным температурам, например, в моторном отсеке автомобиля.

Этот соединитель имеет толстые медные стержни, которые обеспечивают надежный захват и обеспечивают меньшее нагревание при большом токе электрического тока. Между тем, его полупрозрачная термоусадочная трубка быстро сжимается с помощью мини-термофена. Он начинает таять при температуре около 176 градусов по Фаренгейту. Благодаря этим замечательным функциям я могу выполнять множество работ за короткое время, не утомляя руки.

Тем не менее, я заметил, что защелки удобного прозрачного футляра для переноски хлипкие. Они могут легко сломаться или расшататься, поэтому открывайте их с особой осторожностью. Это необходимо для предотвращения порчи замков.

Плюсы

• Конструкция с двойными стенками и степенью усадки 3: 1
• Разъем для установки под землей или в морской транспорт
• Включает различные типы клеммных шпилек и соединителей
• Широкий рабочий диапазон от -65 до 255 градусов по Фаренгейту
• Толстый внутренний медный цилиндр обеспечивает надежный захват и снижает нагрев.
• Термоусадочная трубка быстро сжимается при температуре 176 градусов по Фаренгейту

Минусы

• Защелки ящика для хранения легко ломаются; соблюдать осторожность при открытии и закрытии

Этот продукт лучше всего подходит для наружного применения.Я могу установить эти электрические разъемы где угодно, даже под землей или в любом имеющемся у меня морском транспортном средстве.

9. Клеммы для быстрого сращивания проводов Nilight

Как следует из названия, клеммы для быстрого сращивания проводов Nilight позволяют пользователям мгновенно подключать клеммы для сращивания. Можно даже безопасно установить это, не разрезая кабель источника. Это связано с его способностью к самоочистке, при которой нет необходимости снимать изоляцию провода перед установкой этого Т-образного соединителя.

Разъем имеет толстый луженый медный сердечник, который обеспечивает надежный захват и фиксирует провод источника. Он также обеспечивает максимальную электропроводность, гарантируя, что в будущем у меня не возникнет короткое замыкание. Кроме того, его высококачественный запорный механизм обеспечивает надежную блокировку независимо от того, для чего мы используем.

Как и любой другой соединитель, этот зажим для проводов с Т-образным ответвлением имеет цветовую маркировку. Я могу быстро определить нужную пару, просто взглянув на ее цвет. Причем упаковка поровну делится на одинаковое количество по 20 штук для каждого калибра кабеля.Одной коробки хватит для моих многочисленных проектов с проводами разного диаметра.

Одним из основных недостатков этого товара является то, что он не предназначен для использования в морских условиях. Не рекомендуется для приложений, работающих в воде и других влажных средах. Для таких настроек лучше использовать коннектор с термоактивируемым гелем или клеем внутри. Это гарантирует, что вода не попадет в стык и не вызовет короткое замыкание.

Плюсы

• Быстрая и безопасная установка без полос
• Разъемы поставляются с внутренним сердечником из луженой меди толщиной
• Качественный запорный механизм обеспечивает надежную фиксацию после установки троса
• Отвод с цветовой кодировкой позволяет легко идентифицировать пару разъемов
• Равномерно разделенный универсальный комплект из 20 штук каждого размера идеально подходит для множества электромонтажных работ

Минусы

• Не для морских судов, не рекомендуется для любых применений, связанных с водой

Как правило, этот комплект клемм для быстрого сращивания проводов настоятельно рекомендуется тем, кто хочет избежать зачистки проводов.Однако он может не соответствовать вашим потребностям, если вы ищете продукт морского класса.

10. Соединители для проводов Brightfour

Если мне нужен надежный способ подключения проводов, я могу использовать разъемы Brightfour Wire Connectors. Этот соединитель проводов изготовлен из высококачественного пластика с более толстыми стенками и обеспечивает постоянное соединение. Он обеспечивает прочное и надежное соединение, при этом не требуя усилий для установщика.

Этот разъем небольшой и компактный, что позволяет разместить его практически в любом месте.Он идеально подходит для проектов, в которых требуется только низкое напряжение, например для электромонтажных работ со светодиодами, и аккуратного внешнего вида. Небольшой форм-фактор этого разъема поможет пользователям скрыть свои провода. В то же время его прозрачная поверхность поможет мне визуально осмотреть мой провод.

Кроме того, у клиентов есть выбор между электрическими соединителями I-типа и T-типа. Каждый может выбирать между одним или другим или сочетанием обоих разъемов, в зависимости от своих потребностей. Таким образом, мы могли покупать только то, что нам нужно.Нам не нужно останавливаться с неиспользованными соединителями, если нам не нужны соединители T-типа или I-типа.

Однако, благодаря своим премиальным характеристикам, он также намного дороже, чем другие линейные соединители для проводов. Тем не менее, дополнительная сумма, которую я плачу за этот предмет, стоит тех функций, которые он дает.

Плюсы

• Качественные разъемы обеспечивают надежное соединение
• Обеспечивает легкое применение при соединении проводов
• Компактный размер позволяет размещать провода практически в любом месте
• Подходит для низкого напряжения и установок, которые должны выглядеть чистыми
• Прозрачная поверхность, идеально подходящая для проверки проводов
• Доступны разъемы I-типа, T-типа или сочетание обоих типов разъемов

Минусы

• Дороже, чем другие линейные соединители для проводов

Я настоятельно рекомендую рассмотреть этот разъем для проводов Brightfour.Он удобен в использовании и его нелегко расшатать. Он идеально подходит для подключения как больших, так и малых проводов. Для тех, кто может позволить себе дополнительные расходы, этот разъем того стоит.

11. Компактные соединительные элементы HELPLEX

Я искал инструменты для монтажных гаек для моего домашнего проекта по электромонтажу, когда мой друг порекомендовал этот соединительный элемент Helplex. Я могу использовать этот разъем в осветительной, электрической или даже домашней розетке, если он имеет размер от 24 до 12 AWG.

С помощью этой опции пользователям не нужно беспокоиться об идеальной длине для зачистки провода. На боковой стороне этого разъема есть размер, поэтому мы точно знаем, сколько снимать.

Он также имеет два доступных тестовых гнезда — одно спереди, а другое под замком. Вы можете использовать этот слот для проверки текущего номинала проводов, не разбирая электрические разъемы.

Прозрачная крышка имеет отличное качество сборки и дает хороший обзор проводника.Это также дает мне высокий уровень защиты, зная, что мой провод правильно подключен к этому разъему.

В дополнение к этой удобной конструкции, этот разъем может работать при температуре окружающей среды до 185 градусов по Фаренгейту. Это делает его идеальным для использования в электрической распределительной коробке нашего дома.

Этот соединительный элемент предназначен для домашней электропроводки, но не предназначен для использования вне помещений. Слоты для тестирования открыты, поэтому вода может проникнуть через них и вызвать короткое замыкание.

Плюсы

• Обширный диапазон применения проводов позволяет нам использовать его для линий сечением от 24 до 12 AWG
• С индикаторами сбоку, показывающими необходимую длину зачистки проводов
• С двумя доступными тестовыми гнездами для проверки напряжения
• Полностью прозрачный корпус обеспечивает хороший обзор проводов
• Может работать при температуре окружающей среды до 185 градусов по Фаренгейту

Минусы

• Неприменимо для наружного применения

Тем, кто все еще использует изоленту или проволочные гайки в домашней электропроводке, обратите внимание на этот соединительный элемент.Это даст пользователям доступное проводное соединение с высоким уровнем защиты.

12. Стыковые соединители с термоусадочной проволокой AIRIC

Этот электронный разъем лучше всего подходит для использования в клеммах автоматической проводки, особенно в доме на колесах. Эти погодоустойчивые автомобильные соединители позволяют использовать их при температуре от -49 до 257 градусов по Фаренгейту. Кроме того, подкладка изнутри, активируемая при нагревании, помогает ей стать водонепроницаемой после плавления.

Трубка изготовлена ​​из полиолефина, что делает эти стыковые проволочные соединители очень поддающимися усадке.Это также позволяет мне использовать зажигалку или даже низкотемпературный тепловой удар, чтобы активировать термоусадочную трубку. Тем не менее, для установки этого разъема все же лучше использовать термофен.

AIRIC также использует медный сердечник премиум-класса в качестве разъема внутри. Это ядро ​​обеспечивает большой поток электроэнергии при уменьшении тепловыделения. Внутри него также есть ограничитель проводов, который помогает нам вставлять кабели на нужное расстояние.

Единственное, что мне не нравится в этом пакете водонепроницаемых автомобильных соединителей, — это ограниченное количество трубок для кабелей от 12 до 10 AWG.Каждая упаковка содержит только десять разъемов для этого диапазона, что может быть недостаточно для больших проектов. Однако, если пользователи работают с проводами без механических повреждений или имеют дело только с автомобильными электрическими проводами, этого должно быть достаточно для их нужд.

Плюсы

• Термостойкость и морозостойкость, от -49 до 257 градусов по Фаренгейту
• Термоактивируемая клейкая подкладка делает ее водонепроницаемой
• Трубка изготовлена ​​из полиолефина, что обеспечивает высокую усадку.
• Медный сердечник премиум-класса надежно фиксирует провод и обеспечивает отличный электрический ток
• Не выделяет много тепла
• Конструкция ограничителя провода обеспечивает правильную вставку обоих концов провода для лучшего соединения

Минусы

• Ограниченное количество желтых стыковых соединителей для проводов от 12 до 10 AWG

В целом, эти термоусадочные соединители — лучшие автомобильные соединители для проводов, которые я когда-либо использовал.Они обеспечивают отличное соединение и защиту от атмосферных воздействий, гарантируя безопасность наших проводов и кабелей даже при контакте с водой.

На что обращать внимание при покупке соединителей для проводов

Когда я собираюсь купить какой-либо инструмент, я обычно в первую очередь смотрю на его марку. Однако, когда дело доходит до лучшего разъема для проводов, марка не так важна. Если соединитель соответствует всем необходимым критериям, он подойдет.

Вот что следует учитывать при покупке соединителей для проводов:

• Соответствие стандартам безопасности продукции или сертификация

Поскольку соединители проводов связаны с электричеством, очень важно иметь безопасные и долговечные изделия.Единственный способ узнать это — проверить, соответствует ли он стандартам различных органов по сертификации, таких как NEC и UL.

На рынке доступно множество разъемов. Вот почему вы должны знать, что вам нужно, прежде чем делать выбор. Есть стыковые соединители, соединители для отвода проводов, тройники, соединители для сращивания и термоусадочные соединители.

Вы можете посмотреть на свою текущую систему, чтобы определить свои потребности. Это для автомобильных приложений? Или для дома? Вам нужно установить его навсегда? Он должен быть водонепроницаемым? Если вы не уверены, лучше всего проконсультироваться с лицензированным электриком.

Для установки некоторых разъемов требуется обжим, а для некоторых используется тепловая пушка. Для некоторых разъемов требуются оба инструмента для обеспечения надлежащего соединения, а для некоторых не требуются инструменты вообще. Вот почему так важно сначала определить, что вам нужно, прежде чем приступать к монтажному проекту.

Если у вас, как у профессионала DIY, есть готовые инструменты, вам, возможно, не стоит об этом думать. Но если вы новичок, которому не хватает инструментов, вам следует проверить необходимые инструменты продукта. Некоторые разъемы даже требовали специальных инструментов для правильной установки.

• Материал, используемый внутри соединителя

Это относится к материалу сердечника, который соединитель использует для проведения электричества. Он сделан из меди или высококачественной латуни? Есть ли паяльное кольцо, обеспечивающее хорошее соединение после установки? Вы должны знать этот материал, чтобы обеспечить отличный электрический ток в вашей системе.

• Размеры, входящие в комплект

Вы должны это знать, потому что не все пакеты предоставляют одинаковое количество коннекторов.Некоторые элементы поставляются с ограниченным количеством разъемов для более толстых проводов, что ограничивает их использование в проектах, где требуются большие кабели AWG.

Кроме того, если вы работаете над несколькими проектами одновременно, было бы здорово иметь больше коннекторов, чтобы у вас не закончились соединения, пока вы выполняете установку.

Как соединить три провода вместе

Обычно для соединения двух или более проводов можно использовать гайки. Однако гораздо проще использовать трехпроводной соединитель.

Вы можете использовать трехпроводной соединитель сращивания, где вам просто нужно зачистить конец провода и вставить его в соединитель. В качестве альтернативы вы можете использовать Т-образный соединитель для проводов, куда вы просто вставляете провод и закрываете его крышку.

Разъемы push-in лучше, чем гайки

Вставной соединитель проводов и гайка для проводов обеспечивают отличное соединение. Они соединяют провод, обеспечивая хорошее соединение между двумя отдельными кабелями. Однако они различаются по применению.

Проволочные гайки требуют надлежащей зачистки проводов и сращивания для обеспечения хорошего соединения. С другой стороны, вставные соединители для проводов проще установить.

Типы разъемов Push-in для проводов вообще не требуют инструментов. Для некоторых других соединителей для обжима проводов требуется термофен, щипцы для обжима или и то, и другое. Тем не менее, основным преимуществом соединителей для проводов перед гайками является их простота установки. Но при условии правильной установки оба устройства обеспечат безопасное и надежное соединение.

Все соединители проводов изолированы

Нет, не все разъемы изолированы. Существует также неизолированный разъем для проводов и тип клеммы, которые в основном используются для линий электропроводки, не подверженных опасности короткого замыкания при прикосновении.

Эти неизолированные соединители и клеммы также дешевле, если сравнить их с изолированной клеммой. Однако использование соединителя для изолированного провода намного безопаснее, чем для соединителя для неизолированного провода. У него есть трубки, закрывающие отверстие ствола, что делает его более безопасным, даже если он касается некоторых других проводов.

Выполняет все типы проводных работ с каждым разъемом

Большинство соединителей могут поддерживать любой провод, но некоторые соединители не рекомендуется использовать с тонкопроволочными проводами. Некоторые соединители обжимного типа могут соединять этот тип провода, но со временем он может ослабнуть, особенно если провод двигается или вибрирует.

Заключение

Использование соединителей для изолированных проводов в настоящее время является более простым и быстрым способом соединения проводов. Имеется подходящий соединитель для подключения одножильного, многожильного провода или того и другого.

Если вы хотите найти лучшие соединители проводов для вашего приложения, вам следует взглянуть на свою систему. Если вы не уверены, ознакомьтесь с имеющимися у меня критериями или спросите дипломированного электрика о вашем конкретном плане.

% PDF-1.5 % 1 0 объект >>> эндобдж 2 0 obj > поток 2017-10-19T10: 27: 43-04: 002017-10-19T10: 27: 44-04: 002017-10-19T10: 27: 44-04: 00Adobe InDesign CC 2017 (Windows) uuid: 14c659bd-0095-44b3 -8329-a062b74c8cc6adobe: docid: indd :ffebde8-4a84-11e0-9181-e06d5fbc976fxmp.ID: 3cadf61a-65cb-8e4b-8a0e-72dec153d7b1proof: pdfxmp.iid: 443b3a20-7d57-644c-9d1a-a0e12526f3f2xmp.did: 705FC408B653E4119C41FA112B11D301adobe: DocId: INDD: affebde8-4a84-11e0-9181-e06d5fbc976fdefault

convertedfrom применение / х-InDesign в приложение / pdf Adobe InDesign CC 2017 (Windows) / 2017-10-19T10: 27: 43-04: 00

application / pdf Adobe PDF Library 15.0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 6 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 20 0 объект > поток q 0 382,5 612 409,5 об. W n q / GS0 гс 0 409,5 409,5 -0 0 382,5 см BX / Sh0 sh EX Q Q BT / CS0 cs 0 0 0 scn / GS1 GS / T1_0 1 Тс -0,005 Тс 6,5 0 0 6,5 22,5 31,2941 Тм (\ 251 2017) Tj [(PHOENIX CONT) 100 (A) 40 (CT)] TJ / Span >> BDC () Tj ЭМС 34,486 0 тд [(P) 150 (.O) 60 (. Bo) 25 (x 4100, Har) 10 (Risburg, P) 70 (A 17111-0100 | Телефон: 717-944-1300 | Факс: 717-944-1625 | \ T) 115 (технический Ser) -15 (вице: 800-322-3225)] TJ 23.88 -1,231 тд [(E-mail: inf) 25 (o @ phoenix) 25 (con.com |) -55 () -55 (W) 90 (ebsit) 10 (e: www) 60 (.phoenix) 25 (продолжение) — 20 (a) 20 (ct.com)] TJ ET / CS0 CS 0 0 0 SCN 0,5 Вт 4 млн q 1 0 0 1 22,5 43,64 см 0 0 мес. 567 0 л S Q BT / T1_1 1 Тс 9,5 0 0 9,5 43,2 713,5211 тм [(Ot) -25 (h) 10 (erc) 20 (omm) 10 (on mis) 5 (c) 20 (on) 10 (c) 20 (e) -20 (p) 9.9 (t) -29.9) (i) 9.9 (ons)] TJ 0 Тс 13,313 0 Тд () Tj / T1_2 1 Тс -0,005 Тс -13,313 -1,474 Тд [(T) 20 (innin) 25 (g wir) 10 (es will in) 10 (c) -10 (r) 10 (eas) 15 (e corr) 15 (osion r) 10 (esis) 10 (tan) 10 (ce:) — 5 ()] TJ / T1_0 1 Тс 0 Тс 17.43 0 Тд () Tj -0,005 Тс -17,43 -1,474 Тд [(Y) 140 (es \ 205, но когда луженая проводка) 25 (e is compr) 25 (essed in the t) 10 (erminal,) — 5 ()] TJ 0 Тс 25,35 0 ​​Тд () Tj -0,005 Тс -25,35 -1,474 Тд [(олово br) 25 (eaks a) 10 (par) -19,9 (t, чтобы соединение не могло больше не быть) -5 ()] TJ 0 Тс 24,378 0 Тд () Tj -0,005 Тс -24,378 -1,474 Тд [(be g) -10 (as-tight. bar) 25,1 (e wir) 25 (e strands) cr) 25 (есть) 10 (ea bett) 10 (er) 99,9 (, g) -10 (as-tight ) -5 ()] ТДж 0 -1,474 TD [(соединение и может быть мор) 25 (e e \ 034ectiv) 15 (e wa) 32 (y of r) 25 (обучение cor) 10 (r) 25 (osion.) -5 ()] ТДж / T1_2 1 Тс 0 -2,421 TD [(T) 20 (inn) 10 (ed wir) 10 (es will s) 10 (t) -29.9 (ill \ 037) -10 (t in) 20 (to t) -25 (h) 10 (e termin ) 10 (al bloc) -20 (k:) — 5 ()] TJ 0 Тс 17.699 0 Тд () Tj / T1_0 1 Тс -0,005 тс -17,699 -1,474 тд [(В некоторых случаях a) 20 (d) 10 (ded mat) 10 (erial will pr) 25,1 (e) 15 (v) 15 (ent the wir) 25 (e fr) 25 (om \ 037tting) -5 ()] TJ 0 -1,474 TD [(пр) 25 (оперл) 10 (у в блоке) -10 (. ад) 10 (динг жестяная банка) 30 (е вир) 25 (е больше чем) -5 ()] ТДж 0 Тс 25,482 0 Тд () Tj -0,005 Тс -25.482 -1,474 тд [(t) 10 (концевой блок — крыса) 10 (ed f) 25 (или) 100 (. Это будет pr) 25 (e) 15 (v) 15 (ent t) 10 (erminal fr) 25 (om) -5 ()] TJ Т * [(пр) 25 (оперл) 10 (y закрытие / зажим на t) 10 (o провод) 25 (e) -20 (.)] TJ / T1_3 1 Тс 0 -2,895 TD [(Заключительная мысль) -10 (s) -5 ()] TJ / T1_0 1 Тс 0 Тс 6,886 0 Тд () Tj 0,273 0 Тд () Tj -0,005 Тс -7,159 -1,474 Тд [(A) -17,8 (l) -4 (lt) -11,3 (h) -5,1 (i) -6,8 (n) -5,8 (g) -18,3 (sc) -2 (o) -8,7 (n) -) — 10,4 (s) -5 (i) -0,8 (d) -9,7 (e) -15,3 (r) -1,1 (e) -9,4 (d) -21,7 (, t) -5,4 (i) -6.9 (n) -8,1 (n) -5,1 (i) -6,8 (n) -5,8 (gw) -14,1 (i) -7,8 (r) -1 (e) -14,7 (sc) -2,1 (o) — 7,4 (u) -6,5 (l) -4,4 (db) -10,4 (et) -11,3 (h) -6,7 (er) -1,1 (e) -18,1 (a) -18,4 (s) -2,8 (o) — 8,7 (нф) 1,2 (о) -9,6 (г) -5 ()] ТДж 0 Тс 24,319 0 Тд () Tj 0,002 Tc -0,007 Tw -24,319 -1,474 Td [(lo) -2,7 (o) 1,9 (s) 6,1 (e) 7 (c) 5,1 (o) -1,7 (n) -1,1 (ne) -7,2 (c) -14,2 (t) 1,5 (i) 2,4 (o) -1,7 (n) -3,4 (s) 7 (дюйм) 7 (s) 4,9 (c) -4,6 (r) 5,9 (e) 6,9 (w) 7 (te) -8,2 (r) -9 ( m) 0,5 (дюйм) -6 (a) -3,4 (l) 7 (b) -2,6 (lo) -1,8 (c) -3,1 (k) -21,5 (s) -7,1 (.) 7 (Вт) -13,7 (ч) 1,9 (i) 2,6 (l) 0,7 (e) 7 (t) 1,6 (дюйм) -1,1 (n) 1,9 (дюйм) 1,2 (g) 2 ()] TJ 0 Tc 0 Tw 23,825 0 Td () Tj -0,005 Тс -23,825 -1,474 Тд [(d) -10.1 (o) -7.8 (e) -14.7 (sh) -13 (a) 11.3 (v) 6.1 (eb) -10.4 (e) -14.3 (n) -6.7 (e) -17.2 ( \ 037) -16,3 (t) -16,9 (s) -21,5 (, t) -11,3 (h) -6,7 (e) -15,3 (r) -1 (ea) -11,8 (r) -1,1 (eb) — 10,4 (e) -14,5 (t) -25,6 (t) -6,9 (e) -15,3 (ra) -10,4 (l) -12,2 (t) -6,9 (e) -15,3 (r) -15 (n) — 13 (а) -4,5 (т) -5,4 (и) -10,7 (в) 6,1 (д) -14,7 (ст) -11,3 (з) -13 (а) -4,5 (тс) -2 (о) -7,5 (и) -6,5 (л) -4.4 (г) -5 ()] ТДж 0 Тс 24,294 0 Тд () Tj -0,005 Тс -24,294 -1,474 Тд [(s) -14,2 (a) 11,3 (v) 6,1 (ey) 6 (o) -7,5 (ut) -11,3 (h) -6,7 (eh) -6,7 (e) -18,1 (a) -1,1 (d) ) -17,2 (a) -5,4 (c) -10,6 (h) -6,7 (eo) -5,4 (fl) -6,8 (o) -9,6 (o) -5,1 (s) -0,9 (et) -6,9 (e ) -15.3 (r) -16 (m) -6.5 (i) -6.8 (n) -13 (a) -4.5 (t) -5.5 (i) -4.6 (o) -8.7 (n) -10.4 (s) ) -14,1 (. A g) -12,6 (r) -1,1 (e) -18 (a) -4,5 (ta) -10,4 (l) -12,2 (t) -6,9 (e) -15,3 (r) -15 (n) -13 (a) -4,5 (t) -5,5 (i) -10,7 (v) 6,1 (e) -5 ()] TJ 0 -1,474 TD [(i) -8,7 (s t) -7,8 (o u) -12.2 (s) -0.9 (e fe) -15.3 (r) -16 (r) -15.5 (u) -6.5 (l) -6.3 (e) -14.6 (sa) -10.9 (n) -3.1 (de) -14,3 (n) -10,4 (s) -3,5 (u) -9,4 (r) -1,1 (et) -11,3 (h) -6,8 (es) -2,1 (c) -11,6 (r) -1,1 (ew) -10,3 (sa) -11,8 (r) -1,1 (et) -5,5 (i) -4,2 (g) -11,7 (h) -9,2 (t) -6,9 (e) -14,3 (n) -6,7 (e) -9,4 (dt) -7,8 (ot) -11,2 (h) -6,7 (e) -5 ()] TJ 0 Тс 24.901 0 Тд () Tj 0,004 Tc -0,009 Tw -24,901 -1,474 Td [(p) -1,5 (r) 9,3 (o) -1,6 (pe) -6,3 (r) 9 (s) -0,7 (pe) -5,2 (c) 2,6 (i) -2,7 (\ 037) -1,5 ( c) -6.6 (a) 4.5 (t) 3.5 (i) 4.4 (on) -4.6 (.)] TJ ET 0.475 Вт 10 млн q 1 0 0 1 320,95 698,57 12 см 0 0 мес. 156.339 0 л S Q q 1 0 0 1320,95 684,5712 см 0 0 мес. 172.622 0 л S Q q 1 0 0 1 320,95 661,5712 см 0 0 мес. 242.312 0 л S Q q 1 0 0 1 320,95 647,5712 см 0 0 мес. 250.454 0 л S Q q 1 0 0 1320,95 624,5712 см 0 0 мес. 241.249 0 л S Q q 1 0 0 1320,95 610,5712 см 0 0 мес. 191.707 0 л S Q q 1 0 0 1 320,95 587,5712 см 0 0 мес. 155.617 0 л S Q q 1 0 0 1 320,95 564,57 12 см 0 0 мес. 227.626 0 л S Q q 1 0 0 1 320,95 550,57 12 см 0 0 мес. 104.204 0 л S Q q 1 0 0 1 320,95 527,57 12 см 0 0 мес. 230.79 0 л S Q q 1 0 0 1320,95 513,5712 см 0 0 мес. 255.292 0 л S Q q 1 0 0 1320,95 499,5712 см 0 0 мес. 59.356 0 л S Q BT / T1_3 1 Тс 0 Tc 0 Tw 9,5 0 0 9,5 320,95 713,5211 Tm [(Ref) 10 (er) 15 (ences)] TJ / T1_0 1 Тс () Tj () Tj 0 -1,474 TD [(https: // www) 60 (.ipc) -20 (.org / 4.0_Kno) 20 (wledge / 4.1 _)] TJ 0 -1,474 TD [(St) -20 (andar) 25 (ds / J-STD-001E-r) 25 (edline-April-2010.pdf)] TJ 0 -2,421 TD [(https: // electr) 25 (onics.st) -20 (a) 20 (ck) 30 (ex) 25 (change) -19.9 (.com / questions / 29861 / tinning -)] TJ 0 -1,474 TD [(wir) 25 (es-that-will-be-scr) 25 (e) 15.1 (w) 19,9 (ed-in-t) 10 (o-a-chocolat) 10 (e-block-t) 10 (erminal-strip)] TJ 0 -2,421 TD [(http: // pcb) 10 (.iconnect007.media / index) -10 (.php / ar) -19.9 (ticle / 54474 / pcb-101 -)] TJ 0 -1,474 TD (коэффициент теплового расширения / 54477 /? skin = pcb) Tj 0 -2,421 TD [(http: // cleanr) 25 (oom.b) 20 (yu.edu/CTE_mat)10 (erials)] TJ Т * [(http: // www) 60,1 (.bing.com / search) 25 (ch? q = термическое + расширение & sr) 25 (c = IE -)] TJ 0 -1,474 TD [(Sear) 25 (chBo) 25 (x & FORM = IESR02)] TJ 0 -2,421 TD [(http: // www) 60.1 (.bing.com / search) 25 (ch? q = tinning & qs = n & f) 25.1 (orm = QBRE &)] TJ 0 -1,474 TD (sp = -1 & pq = лужение & sc = 8-7 & sk = & cvid = 9CC57963FDC94701B367E) Tj 0 -1,474 TD [(937D8F0D) 55 (A1A)] TJ ET конечный поток эндобдж 21 0 объект > эндобдж 9 0 объект [/ ICCBased 23 0 R] эндобдж 22 0 объект > эндобдж 24 0 объект > поток конечный поток эндобдж 23 0 объект > поток HyTSw oɞc [5laQIBHADED2mtFOE.c} 08 ׎8 GNg9w ߽

Электрические схемы | HowStuffWorks

Когда вы вставляете батарею в электронное устройство, вы не просто высвобождаете электричество и отправляете его для выполнения задачи.Отрицательно заряженные электроны хотят попасть в положительную часть батареи — и если им придется увеличить скорость вашей личной электробритвы, чтобы добраться туда, они это сделают. На очень простом уровне это очень похоже на воду, текущую по ручью, и ее заставляют вращать водяное колесо, чтобы добраться из точки А в точку Б.

Используете ли вы аккумулятор, топливный элемент или солнечный элемент для производства электроэнергии, три все всегда одинаково:

1. Источник электричества должен иметь две клеммы: положительную клемму и отрицательную клемму.
2. Источник электричества (будь то генератор, батарея или что-то еще) захочет вытолкнуть электроны из своего отрицательного вывода при определенном напряжении. Например, одна батарейка AA обычно выталкивает электроны при напряжении 1,5 вольт.
3. Электроны должны будут течь от отрицательной клеммы к положительной через медный провод или другой провод. Когда есть путь, который идет от отрицательной клеммы к положительной, у вас есть цепь , и электроны могут течь через провод.

Вы можете подключить любой тип нагрузки, например, лампочку или двигатель, в середине цепи. Источник электричества питает нагрузку, и нагрузка будет выполнять любую задачу, для которой она предназначена, от вращения вала до генерации света.

Электрические цепи могут быть довольно сложными, но в основном у вас всегда есть источник электричества (например, батарея), нагрузка и два провода для передачи электричества между ними. Электроны движутся от источника через нагрузку и обратно к источнику.

Движущиеся электроны обладают энергией. Когда электроны перемещаются из одной точки в другую, они могут выполнять свою работу. Например, в лампе накаливания энергия электронов используется для создания тепла, а оно, в свою очередь, создает свет.

No related posts.
