Клеммники для проводов: обзор надежных вариантов
Выполнять соединения проводником такими устройствами не только удобно, но и безопасно
Сегодня сложно представить работу электрика без использования монтажной фурнитуры, а именно — различных клеммников. С развитием техники устанавливаются все новые требования к безопасности и параметрам электрических сетей в помещениях разного назначения, издаются новые требования и устанавливаются нормы, которые уже запретили применение скруток, которые были незаменимы каких-то 20-30 лет назад.
Как вы уже могли догадаться, сегодня мы будем разговаривать про современный клеммники для проводов – расскажем, чем он примечателен, рассматривая давно известные и новаторские модели.
Содержание
- Виды отдельных клемм
- Клеммы «ножны»
- Кольцевые клеммы
- Штыревые клеммы
- Муфтовые клеммы
- Варианты клеммников
- Legrand – клеммники, покорившие мир
- Клеммы «Wago»
- Заключение
Виды отдельных клемм
Так выглядит сборный клеммник под несколько жил, а внутри него ютятся отдельные фиксаторы
Давайте сразу перейдем к главному.
Начнем с того, что все клеммы можно разделить на два вида: электротехнические и электрические.
Разница между ними невелика, и заключается в максимальной токовой нагрузке, поэтому выбирая вариант под конкретное соединение, всегда обращайте на это внимание. В остальном модели будут отличаться друг от друга своей формой и способом фиксации кабелей, от чего и зависит удобство работы с тем или иным приспособлением.
В первой части статьи мы перечислим самые простые варианты отдельных клемм, по большей части относящиеся к электротехнике.
Интересно знать! Помимо клеммных соединений электрики пользуются множеством других способов для соединения проводов, например, пайка или сварка, но именно клеммы по праву считаются самыми быстрыми и удобными в монтаже.
Клеммы «ножны»
Такие клеммы имеют обычно два разъема «папа» и «мама»
Данный вариант клемм можно считать самым распространенным. Видели их, наверное, все, кто хоть раз заглядывать внутрь какого-нибудь утюга или под капот автомобиля.
Считается он электротехническим, так как не предназначен для соединений в силовых электрических цепях, то есть в квартире или электрических щитках вы его не встретите.
- Допускается установка такого решения на провода, в основном многожильные, с сечением от 0,26 до 6 миллиметров.
- Делается это просто – зачищенный от изоляции конец провода вставляется в обжимной хвостовик, после чего его лопасти плотно придавливаются к центру при помощи плоскогубцев, обеспечивая, тем самым, надежное соединение.
- Такие клеммники для провода имеют ответные части, условно их называют «папами и мамами». После установки каждой такой части на соответствующие концы провода, они вставляются друг в друга. В готовых изделиях «папа» обычно жестко впаян в какую-нибудь деталь, например реле, поэтому вам требуется только «мама», которая показана на фото выше.
- Можно приобрести два типа таких клемм: с изоляцией и без нее. Цвет изоляции бывает разным и обычно указывает на мощность изделия.
Кольцевые клеммы
Еще один распространенный вариант клемм
Перед вами клеммы, используемые при винтовых соединениях проводников. Данный вариант можно также разделить на две группы, которые являются неизолированными.
- К первому типу относятся модели с замкнутым кольцом. Для его подключения требуется полностью разобрать болтовое соединение, и надев соединяемые концы, снова все стянуть.
Рожковая клемма
- Второй тип – это модели с разорванным контуром, так сказать, вилочного или рожкового типа.
Стоит отметить, что оба варианта исполнения находят широкое применение в электротехнике. Их можно встретить в тех же автомобилях или, например, во всевозможных акустических Hi-Fi системах.
Однако первый тип, все же, является белее распространенным, из-за лучших технических характеристик. Их можно использовать с проводами различного сечения: от 0,25 до 16,8 миллиметров – тогда как вилочный тип предназначен для куда меньшего диапазона – от 0,25 до 4,6 миллиметров.
Штыревые клеммы
Штыревая клемма
По сути, также относится к ножевому типу соединения проводов, но в отличие от рассмотренных ранее имеет совершенно непохожую форму соединителей. Клеммы являются полностью изолированными и имеют два ответных разъема: вилка и розетка. Соединение с жилами проводов выполняется также через обжимной хвостовик.
Подобные наконечники могут уже применяться в электрических цепях. Их очень удобно использовать в сочетании с винтовыми клеммниками, о которых мы поговорим ниже. Такое сочетание применяется, если соединяемые провода являются многожильными.
Муфтовые клеммы
Соединение муфтовое
Данный тип клемм предназначается для одножильных проводов, а значит, применяться может уже в мощных электрических цепях.
Соединение, подобное тому, что указано на картинке выше, способно выдерживать значительные токовые нагрузки. Клеммы выпускаются в различных конфигурациях.
Применяются подобные приспособления вместе с проводами с сечением от 0,25 миллиметров до самых больших силовых кабелей. Фиксация проводника осуществляется путем силового обжима жил при помощи винтов, которыми укомплектован корпус изделия.
Варианты клеммников
Все, что мы рассмотрели выше, безусловно интересно, но малоприменимо в условиях соединения проводов во внутридомовых электрических сетях. Для этих целей применяются готовые клеммники, которые мы рассмотрим во второй части статьи. Данные приспособления могут быть винтовыми или пружинными – последний вариант мы пока не рассматривали, но обязательно исправимся по ходу.
Совет! Иногда возникает необходимость соединить алюминиевый провод с медным, но напрямую делать этого нельзя, так как эти металлы образуют друг с другом гальваническую пару, при этом окислы металлов могут распадаться на заряженные ионы, и начинается электролиз, в результате чего металлы они разрушаться.
Выручат клеммные соединения, сделанные из третьего металла, например, латуни.Все клеммники, как правило, изготавливаются из латуни. Внутри корпусов размещаются сборки из нескольких клемм, что позволяет соединять одновременно несколько токонесущих жил.
Существуют модели, внутри которых закачан специальный гель, который предотвращает коррозию металлов. Как и в случае отдельных клемм, представленные ниже модели будут отличаться по сечению проводников и максимально переносимой нагрузке.
Legrand – клеммники, покорившие мир
Винтовые клеммники
Очень широкое распространение в мире получили винтовые клеммники. По сути, изделие состоит их параллельно расположенных муфт, разделенных диэлектрическим корпусом.
Продаются такие приспособления пластинами, которые можно разделять ножом на части с необходимым количеством соединений. Инструкция по их применению ничем не отличается от тех же муфт, однако наличие изоляции ускоряет и упрощает работу.
Провод алюминиевый
Интересно знать! В клеммники такого типа не рекомендуется ставить на алюминиевые провода, в виду их низкой механической прочности – передавив жилу, мы создаем точку с увеличенным сопротивлением, а значит, локальным перегревом.
- Очень популярна в мире продукция французской компании «Legrand». Их клеммники не просто сделаны из латуни – металл дополнительно покрыт слоем никеля, что позволяет увеличить токопроводящие свойства, и сделать контактное соединение более надежным.
- В качестве изоляционного материала применяется полипропилен, который способен сохранять свои технические характеристики в довольно широком температурном диапазоне – от -25 до +100 градусах по Цельсию.
- При этом материал достаточно стоек к воздействию открытого огня, хотя и не очень продолжительное время, но все же.
Наверняка вы встречали множество подобных соединителей от разных производителей, но продукция из Франции не зря пользуется доверием потребителей:
Пример соединения проводов
- Очень высокая механическая прочность соединения;
- Широкий модельный ряд, вплоть до вариантов под провода сечением 25 мм2;
- Коммутация такими клеммниками может осуществляться как в условиях малоточных цепей внутри жилых комнат, так и в промышленных помещениях, где подключается соответствующее оборудование;
- Изоляция клеммников делается разного цвета, что позволяет удобно ориентироваться в назначении и возможности отдельных моделей;
- Вся продукция сертифицированная и удовлетворяет всем требованиям и нормативам РФ и Евросоюза.
Мы тут, фактически, немного позанимались рекламой, однако это не совсем так – разговор шел про наиболее известного мирового производителя. При этом на рынке представлена продукция и других компаний, которые по качеству не будут уступать французам.
Среди таких производителей будут и отечественные производители, и турецкие, и прочие европейские, поэтому, при желании, попросите у продавца сертификат качества, чтобы убедиться в качестве приобретаемого товара.
Упаковка с клеммниками
Однако, несмотря на все явные преимущества подобных соединителей, их надежность будет зависеть еще и от правильности установки.
Вот некоторые советы:
- Если соединяются медный и алюминиевые провода, то необходимо исключить их касание внутри клеммы, из-за озвученных выше причин;
- Если вы применяете подобные соединители внутри распределительной коробки, то в первую очередь необходимо позаботиться об отсутствии механических напряжений (то есть вывести провода на достаточную длину, и аккуратно их уложить), иначе возможны ситуации с ослаблением контакта, что чревато ухудшением его качества;
Все клеммники «Legrand» такого типа способны работать при напряжении 380 Вольт и могут выдержать нагрузку до 101 Ампера.
Клеммы «Wago»
Немецкое качество
Недостатком винтовых соединений, как вы поняли, является необходимость периодической ревизии соединения. Данным недостатком не обладает следующий герой нашего обзора.
Перед вами пружинный клеммник от немецкой компании «Wago». Подобные конструкции обеспечивают необслуживаемое качественное соединение проводов разного сечения.
Для этих приспособлений характерны следующие особенности:
- Соединение очень устойчиво к вибрациям;
- Пружина оказывает на жилы постоянное давление – эта особенность способна компенсировать деформацию проводников;
- Монтаж своими руками предельно прост, и из инструмента требуется только то, что поможет снять изоляцию с провода;
- Конструкция клемм предусматривает легкий доступ для измерительного инструмента, что удобно при проведении ремонтных работ.
Строение клеммы «Wago»
- Фиксация жилы происходит за счет плоской пружины, которая имеет весьма витиеватую форму.
- Сама пружина изготавливается из стали и покрывается сплавом их хрома и никеля.
- Изоляция жил выполняется за счет поликарбонатного или полиамидного корпуса. Оба материала имеют широкий температурный рабочий диапазон, химически устойчивы к атмосферным воздействия и различным веществам.
Контактная группа может быть выполнена разными способами, среди которых можно выделить самые распространенные – PUSH WIRE и CAGE CLAMP:
Схематическое строение клеммника
- PUSH WIRE – соединение устроено таким образом, что применимо оно только к проводникам достаточной жесткости, в основном одножильным. Чтобы выполнить фиксацию нужно зачистить провод на 10-15 мм и просто протолкнуть жилу в нужное отверстие клеммника. Хотя соединение и считается неразъемным, извлечь провод просто – достаточно одновременно с вытягиванием прокручивать его вокруг оси, что сделать удается не всегда.
Разборное соединение

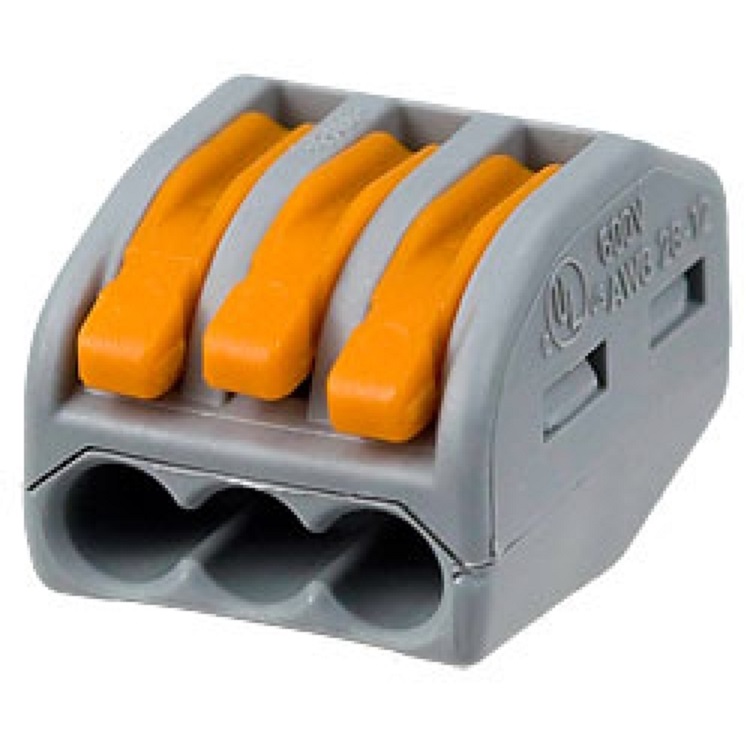

- CAGE CLAMP – вариант, используемый для разъемной коммутации. Строение пружины такого клеммника уникально и запатентовано компанией. Подходят они не только для работы с одножильными, но и многожильными проводами. При этом их сечение может достигать 4 мм2. Для фиксации провода в таком клеммнике его нужно зачистить на 10-15 миллиметров, вставить в отверстие и опустить рычаг-зажим. При этом усилие сжатия жилы будет целиком зависеть от ее сечения – такова особенность конструкции пружины.
Из недостатков таких соединений можно выделить: более высокая цена, но оно и не удивительно, ведь качество всегда стоит денег, и большее пространство, которое занимают клеммы.
Выпускаются клеммники «Ваго» для соединения от 2-х до 8-ми проводников, рассчитанные под разные характеристики проводов. Рабочее напряжение составляет 220 Вольт, а максимально возможная нагрузка – 32 Ампера, что в домашних условиях удовлетворяет всем требованиям – к примеру, практически все розетки рассчитаны на 16 Ампер.
Заключение
На этом закончим наш обзор. Как видите провода, клеммники, надежные соединения, механическая прочность – все то, что не покидает голову профессионального электрика, должно применяться и учитываться и любителями в сфере электротехники. Конечно, в материале мы не назвали всех вариантов клемм, так как не хотели сильно затягивать – дополнит статью видео, которое мы подобрали.
Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться. Статьи
| ||||||
Электромонтажные клеммы и соединители WAGO предлагают оптимальные решения для монтажа любого продукта — как в распределительных коробках, так и блоках. Вставное соединение однопроволочных проводников, например, в наших соединителях для распределительных коробок, экономит время и деньги. Преимущества:
Наиболее популярны изделия: 1) Клеммы для осветительного оборудования серия 224 Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.
2) Универсальные соединительные клеммы для всех типов медных проводников серия 221 От проводки системы внутренней связи до электрических печей: различные типы проводников можно быстро и легко подключить с помощью компактных соединительных клемм WAGO серии 221.
3) Универсальные соединительные клеммы для всех типов медных проводников серия 222 Клемма Wago данной серии применяется для подключения проводников в распределительной коробке, подключения светильников, индивидуального подключения низковольтных осветительных систем, соединения предустановленных элементов, например, в мобильных домиках, для подключения жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого. 4) Соединители для распределительных коробок серий 2273 и 773 Cерия 2273 — предназначена для соединения алюминиевых и медных проводов. Клеммы позволяют осуществлять подключение одножильных и многожильных медных проводов до 3 класса гибкости, алюминиевых проводников, а также смешанный монтаж. Продукты серии 2273 можно использовать для подключения одножильных проводников до 2,5 мм²; серия 773 — быстросъемные самозажимные клеммы WAGO 773 — это специальная серия изделий для распределительных коробок.
Как правильно пользоваться:
|
..
Каждый проводник имеет одно клеммное место и не повреждается в результате монтажа. Корпуса клемм имеют тестовые гнезда для всех стандартов измерительных щупов. Монтаж клемм не требует использования инструментов. Надежность контактов клеммы исключает короткое замыкание и разогрев в точке соединения. Клеммы на 2.5 мм² (до 32, А) используются для соединения однопроволочных и многопроволочных проводников сечением от 0,08 до 2.5 мм².
Они рассчитаны на подключение 2–6 проводов. Допустим для работы с одножильными проводами. Возможен также монтаж клемм данной серии на DIN-рейку с помощью специальных адаптеров. Контактные клеммы серии 773 используются для присоединения одножильных медных и алюминиевых проводов, а также многожильных медных с наконечником. Их применяют в распределительных коробках/ящиках с электрическими цепями переменного тока, которые работают с сетью на 50 Гц, продукты серии 773 подключают соединители до 6 мм².
При этом входящая в состав устройства пружина срабатывает и намертво зажимает провод.
Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.
Крепеж | Инструмент | ЗСИ и фурнитура | Кабель, провод | Электротовары | Сантехника | Отопление, насосы, КИПиА | Сопутствующие товары |
Клеммные колодки — Grainger Industrial Supply
Клеммные колодки
36 изделий
Клеммные колодки устанавливаются на DIN-рейки, каналы или панели для распределения питания или заземления на один или несколько компонентов внутри корпуса.
Также известные как соединительные клеммы, они помогают поддерживать чистоту проводных цепей в замкнутых пространствах, таких как электрические щиты, чтобы сделать их легко идентифицируемыми и доступными для устранения неполадок. Их входные и выходные клеммы соединены шиной внутри их изолированного каркаса и имеют механические зажимы, которые сжимают проводники, чтобы удерживать и соединять их. Клеммные колодки позволяют быстро заделывать и отсоединять провода с помощью отвертки.
Пропускные блоки
ВИНТ-КАМПЕТ
Пинк-зажимы, отсортированный по минимально
Блоки заземления
Винтовой зажим
Блоки заземления Винтовой зажим, отсортировано по Минимальный размер провода, по возрастанию
Загрузка . .. |
Защитные блоки цепи
Выключатель цепи
.
Предохранитель
Блоки защиты цепей Предохранитель, отсортировано по типу подключения, по возрастанию
| Loading… |
Transient Voltage Suppressor
Circuit Protection Blocks Transient Voltage Suppressor, sorted by Connection Type, ascending
Идет загрузка. .. |
В этой статье мы познакомим вас с клеммной колодкой, которая является важным компонентом в любой промышленной установке. Клеммные колодки — это компоненты с изолированным корпусом, единственной целью которых является скрепление двух или более проводов.
Зачем использовать клеммные колодки?
Ну…. Вы могли бы спросить, Если вы хотите соединить провода, почему бы просто не спаять их вместе? Или скрутить их между собой и обмотать изолентой?
Использование клеммных колодок — гораздо лучшее решение для соединения проводов.
Клеммные блоки обеспечивают большую гибкость.
Например, при использовании клеммных колодок легко модифицировать проводку, поскольку провода можно быстро удалить или добавить.
Проводка клеммной колодки аккуратна и упорядочена, что позволяет быстро идентифицировать ее, что упрощает модификацию и устранение неполадок. Мы покажем вам больше веских причин для использования клеммных колодок позже в этой статье.
Характеристики клеммной колодки
Клеммные блоки классифицируются на основе таких характеристик, как структура , тип устройства и варианты подключения . Давайте рассмотрим некоторые из классификаций и характеристик клеммных колодок, которые обычно используются в современной промышленности.
Существует множество методов, используемых для соединения проводов внутри клеммной колодки. Давайте посмотрим на некоторые из наиболее популярных.
1) Винтовая клеммная колодка Вероятно, наиболее часто используемым методом подключения является клеммная колодка с винтовыми зажимами .
Клеммные колодки с винтовыми зажимами — это те, в которых для крепления проводов используются винты.
Будьте осторожны! Чрезмерная затяжка винтов может повредить провода и привести к плохому или потенциально опасному соединению.
2) Клеммная колодка барьера / разъемы для ЕвропыКлеммная колодка барьера очень похожа на винтовую клеммную колодку, поскольку в них используются винты для зажима проводов. В зависимости от применения и окружающей среды клеммная колодка Barrier может иметь небольшую крышку для защиты проводки.
Как и в случае с винтовой клеммной колодкой, важно зачистить провод до нужной длины, иначе винтовой зажим может не соприкасаться с самим проводом.
3) Пружинная клеммная колодка / подпружиненное соединениеДругим распространенным методом подключения проводов является пружинная клеммная колодка .
Соединение выполняется простым подключением проводов.
Для большинства этих клеммных колодок требуется, чтобы провод был прикреплен к наконечнику перед его вставкой.
Наконечник или провод крепятся и освобождаются путем установки пружинного расцепляющего устройства. У некоторых поставщиков есть уникальное пружинное устройство, в то время как другим требуется небольшая отвертка.
4) Клеммный блок Push-in/Push-fitКлеммный блок Push-fit или Push-in становится очень популярным. Так же, как и в клеммной колодке с пружинной нагрузкой, для «вставной посадки» часто требуется, чтобы провод был покрыт наконечником.
Несколько поставщиков производят клеммные колодки с вставной посадкой.
Соединение выполняется простым подключением проводов.
Большая разница между пружинной и вставной клеммной колодкой заключается в способе освобождения провода. Клеммные колодки с вставной посадкой имеют расцепляющее устройство, установленное непосредственно рядом с точкой ввода провода.
Еще одна клеммная колодка, которая впервые была использована в отрасли Telco , — это соединитель смещения изоляции или IDC 9.0157 .
Изоляцию провода не нужно снимать перед вставкой. Два острых лезвия внутри клеммной колодки прорежут изоляцию и вступят в контакт с проводом.
При первом появлении этот тип клеммной колодки больше подходил для одножильного провода, чем для многожильного, хотя сейчас есть поставщики, выпускающие IDC для обоих.
6) Втычной клеммный блокКак следует из названия, вставной клеммный блок имеет штепсельную розетку для подключения к розетке.
Провод вставлен и зажат винтом. Подключение к проводу осуществляется по схеме вилка-розетка. Эта клеммная колодка используется в ситуациях, когда требуется быстрое отключение.
7) Соединитель с выступом клеммная колодка На клеммных колодках соединителя с выступом провод, присоединенный к разъему, проталкивается на выступ.
Провод может быть обжат или припаян в зависимости от типа соединителя.
Соединитель с выступом также доступны клеммные колодки, в которых одна сторона клеммной колодки представляет собой соединение с выступом, а другая сторона клеммной колодки представляет собой соединение с винтовым зажимом.
Типы клеммных колодок
Хорошо… теперь, когда мы рассмотрели некоторые из наиболее распространенных способов подключения, давайте рассмотрим некоторые из различных типов клеммных колодок.
1) Блок клемм заземленияНа первый взгляд, 9Клеммная колодка 0156 заземления выглядит как типичная ввинчивающаяся клеммная колодка .
Вместо соединительных проводов клеммная колодка Ground подключает входящий провод к Ground .
Провод оканчивается панелью или DIN-рейкой или везде, где установлен блок… О DIN-рейках мы поговорим позже.
Соединение с предохранителем Клеммные колодки имеют плавкий предохранитель, вставленный последовательно между вводом и выводом провода, что устраняет необходимость во внешней защите от перегрузки по току.
Чтобы помочь в устранении неполадок, многие поставщики включили встроенную схему СИД неисправности предохранителя , чтобы обеспечить визуальную индикацию состояния предохранителя.
3) Клеммная колодка термопарыБлок термопары предназначен для подключения проводов термопары. Термопары нельзя подключать к обычным клеммным колодкам.
Как только провод термопары соприкасается с проводящим материалом внутри клеммной колодки, возникает нежелательное соединение.
Любые разнородные металлы, соединенные вместе, создадут новое соединение и, следовательно, нежелательное напряжение.
Во избежание образования нового соединения некоторые разъемы для термопар зажимают выводы термопар вместе с обеих сторон блока.
Некоторые поставщики разработали блоки термопары с внутренней металлической соединительной полосой, изготовленной из того же металла, что и сам провод термопары.
Многоуровневые клеммные колодки
Довольно часто пространство внутри шкафа или электрощита ограничено. Для экономии места отдельные клеммные колодки могут быть соединены в группы или кластеры и обычно имеют многоуровневую конфигурацию .
Каждая конфигурация имеет разное количество слоев или уровней. Например, трехуровневая клеммная колодка имеет три слоя.
Пример схемы клеммной колодкиВ этом примере схемы клеммные колодки имеют 3 уровня. Мы показываем только 4 из нескольких клеммных колодок, которые создают то, что помечено как 9.0156 ТБ4101 .
Уровни обозначены как B для нижнего или Layer 1 , M для среднего или Layer 2 и T для верхнего или Layer 3 .
Интерпретация этой схемы не так уж сложна, если вы знаете, что клеммные колодки многоуровневые.
Маркировка TB4101-2M означает, что провод подключен к TB4101 , клеммная колодка 2, уровень 2.
Монтаж клеммных колодок
Клеммные блоки монтируются различными способами, но наиболее распространенным является крепление к DIN-рейке .
A DIN-рейка представляет собой металлическую рейку стандартного размера, универсально используемую для монтажа устройств и компонентов внутри электрических щитов и аппаратных стоек.
Резюме— клеммная колодка — это компонент с изолированным корпусом, предназначенный исключительно для соединения двух или более проводов.
– Клеммные блоки классифицируются на основе характеристик , таких как конструкция, тип устройства и варианты подключения.
– Клеммная колодка Способы подключения включают
- Ввинчивание
- Барьерные / европейские соединители
- Пружинная клетка / Пружинное соединение
- Вставное / Push-Fit Быстрое соединение 904 / Вставное
- Изоляция
- Изоляция Съемный
- Язычок
– Клеммная колодка Типы включают
- Заземление
- Плавкий предохранитель
- Термопара
– Наиболее распространенный метод монтажа клеммной колодки – крепление к DIN-рейке.
Если вы хотите приобрести клеммные колодки, вы можете посетить рынок RealPars.
Используя торговую площадку RealPars, вы можете заказать различные типы клеммных колодок высокого качества по выгодным ценам.
Кроме того, если у вас есть какие-либо вопросы относительно того, какой тип клеммных колодок заказать или о клеммных колодках в целом, вы можете обратиться к нашей опытной технической поддержке.
