Вентиляционные клапаны на окна в Москве

Решить вопрос с обеспечением хорошей вентиляции в помещениях с окнами ПВХ поможет приточный клапан. После установки на объекте современных оконных систем его владельцы нередко отмечают ухудшение качества воздухообмена. Это обусловлено герметичностью конструкций, которые препятствуют проникновению воздуха извне. Вентиляционный клапан для пластиковых окон обеспечивает контролируемый приток воздуха в помещение, способствуя созданию комфортного микроклимата.

Для каких целей устанавливают клапан на окно?

Современные стеклопакеты существенно повышают звуко- и теплоизоляционные параметры помещения, но нередко приводят к нарушению установленных санитарных норм по воздухообмену. Согласно исследованиям, для комфортного самочувствия и нормальной жизнедеятельности на одного человека требуется объем воздуха, равный не менее 30 м3. При отсутствии клапана на пластиковое окно добиться качественного вентилирования можно лишь при регулярном открывании створок.

В зимний период времени, а также из-за уличного шума, это не всегда удобно для пользователей помещения, особенно если речь идет о детских комнатах, спальнях.

Помимо устранения духоты, клапан вентиляционный пластиковый помогает решить проблему выпадения конденсата и появления плесени, вызванной чрезмерной влажностью воздуха.

Преимущества вентиляционных клапанов

Некоторые люди опасаются, что после установки клапана на окна ПВХ увеличиваются показатели теплопроводности и ухудшается защита помещения от звуков извне, поэтому в квартире снова станет прохладно и шумно. Подобные опасения вызваны исключительно недостатком информации о том, что представляет собой шумозащитный приточный клапан и как он функционирует.

Данная конструкция разработана с той целью, чтобы обеспечить поступление свежего воздуха при закрытых створках без потерь для тепло- и звукоизоляции объекта. При нормальной работе системы отопления воздух в помещении будет свежим без изменения первоначальной температуры, поскольку до попадания внутрь комнаты воздушные массы успевают прогреться.

Клапан вентиляционный Air-Box Comfort

  • Пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения.
  • ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

3000 ₽

AERECO Клапан приточный EMM

Принцип действия приточного клапана основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении.

  • режим «автоматический» включается с помощью рычажка черного цвета – положение вниз. Этот режим подразумевает автоматическое регулирование подачи наружного воздуха в зависимости от уровня влажности внутреннего воздуха внутри помещения.
  • режим «минимального проветривания» включается с помощью рычажка черного цвета – положение вверх.
    Этот режим работы приточного клапана предназначен для снижения притока воздуха в случае сильных морозов и ветра, или «недотопа» из-за временного снижения мощности системы отопления.

6500 ₽

AERECO Клапан приточный акустический EHA2

  • Обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA2.

8500 ₽

Монтаж устройства

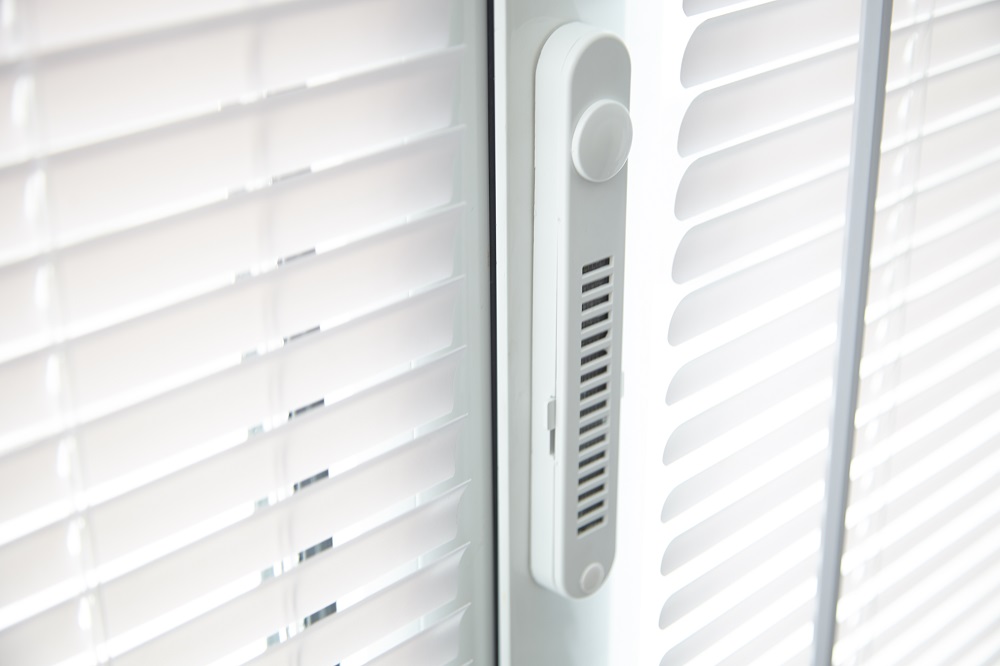

Клапан на пластиковое окно Аir Box устанавливается на створку с помощью саморезов. Эта операция занимает минимум времени, поскольку нет необходимости разбирать или демонтировать оконную конструкцию. Монтаж климатических клапанов не создает препятствий для эксплуатации объекта, поэтому можно пригласить мастера в любое время.

Изделие изготовлено из белого пластика и обладает компактными габаритами, поэтому клапан не нарушает эстетику интерьера. Данная технология вентилирования более эффективна, чем знакомое многим микропроветривание, которое может стать причиной сквозняков.

В зависимости от модели воздушный клапан на пластиковые окна бывает двух типов:

  • С автоматической регулировкой объема воздуха;
  • С ручной регулировкой пропускной способности.

Таким образом, пользователь помещения может адаптировать интенсивность вентилирования под свои индивидуальные потребности.

На климатический клапан для окна цена зависит от ряда факторов. Речь идет о технических характеристиках модели, ценовой категории торговой марки, назначении изделия. Помимо устройств для пластиковых окон, выпускаются модели для оконных систем из алюминия и дерева.

Обратитесь к специалисту «Московского оконного сервиса», и мы поможем с подбором подходящего устройства и решим вопрос с его установкой на окно.

  • Мастер приедет на специально — оборудованном автомобиле, где есть весь необходимый инструмент и запасные части. Ремонт не перенесется на другой день и не затянется.

  • Мастер произведет ремонт по ГОСТУ и требованиям производителей оконных комплектующих. По завершению работы, мастер оформит договор. С нами вы сможете забыть о некачественном ремонте.

  • На следующий день после ремонта, мы пришлем SMS, в котором предложим оставить отзыв. Все отзывы модерируются директором компании напрямую. Ваш отзыв не останется незамеченным.

30мобильных мастерских


в Москве и области Сегодня работают Иван Губик,

мастер-эксперт,
9 лет в компании

  • Прошел обучение и стажировку
  • Сертифицирован у производителей
  • Прошел курсы по работе с клиентами
Николай Уточкин,

мастер-эксперт,
5 лет в компании

  • Прошел обучение и стажировку
  • Сертифицирован у производителей
  • Прошел курсы по работе с клиентами
Руслан Коваленко,

мастер-эксперт,
8 лет в компании

  • Прошел обучение и стажировку
  • Сертифицирован у производителей
  • Прошел курсы по работе с клиентами
Султан Сергей,

мастер-эксперт,

9 лет в компании

  • Прошел обучение и стажировку
  • Сертифицирован у производителей
  • Прошел курсы по работе с клиентами

Выберите свой город на карте или в списке: Город АпрелевкаГород БалашихаГород БронницыГород ВидноеГород ВолоколамскГород ВоскресенскГород ВысоковскГород ГолицыноГород ДедовскГород ДзержинскийГород ДмитровГород ДолгопрудныйГород ДомодедовоГород ДубнаГород ЕгорьевскГород ЖелезнодорожныйГород ЖуковскийГород ЗарайскГород ЗвенигородГород ЗеленоградГород ИвантеевкаГород ИстраГород КашираГород КлинГород КоломнаГород КоролевГород КотельникиГород КрасноармейскГород КрасногорскГород КраснознаменскГород КубинкаГород КуровскоеГород Ликино-ДулевоГород ЛобняГород Лосино-ПетровскийГород ЛуховицыГород ЛыткариноГород ЛюберцыГород МожайскГород МытищиГород Наро-ФоминскГород НогинскГород ОдинцовоГород ОзерыГород Орехово-ЗуевоГород Павловский ПосадГород ПодольскГород ПротвиноГород ПушкиноГород ПущиноГород РаменскоеГород РеутовГород РузаГород СерпуховГород СолнечногорскГород Старая КупавнаГород СтупиноГород ТучковоГород ФрязиноГород ХимкиГород ЧерноголовкаГород ЧеховГород ШатураГород ЩелковоГород ЭлектрогорскГород ЭлектростальГород ЭлектроуглиГород ЯхромаРайон ВолоколамскийРайон ВоскресенскийРайон Дмитровский

Приточный клапан на пластиковые окна – простое, но эффективное средство улучшения микроклимата

Изоляционные свойства ПВХ окон (при отсутствии принудительной системы вентиляции с поступлением свежего потока) являются причиной застоя в помещении переувлажненного воздуха. При его контакте с более прохладной поверхностью окна образуется конденсат и создается благоприятная среда для развития грибка. Препятствовать этому процессу может приточный клапан на окно.

Конструкция клапана-ручки для пластиковых окон отличается простотой: перед установкой фурнитуры в раме сверлятся отверстия под крепеж и проточные воздушные каналы. Со стороны улицы на воздухозаборник устанавливается фильтр, а со стороны помещения — защитная сетка и заслонка, регулирующая поток.

Особенности конструкции оконных приточных клапанов

Фактически оконный клапан представляет собой регулируемый канал, через который в помещение поступает воздух с улицы. Приточный клапан на ПВХ окна монтируют непосредственно в металлопластиковом профиле путем высверливания или за счет удаления элементов, обеспечивающих плотное прилегание рамы. Чтобы с улицы в них не попадала пыль или насекомые – устанавливают наружный фильтр, который по мере загрязнения можно почистить, или заменить на новый. Он также защищается козырьком от воздействия осадков.

Конструктивно выделяют такие виды оконных приточных клапанов:

  • Фальцевые, обладают низкой пропускной способностью, но их установка возможна без демонтажа рамы;
  • Отличным решение для небольшого помещения будет клапан ручка, который можно легко установить на любую ПВХ раму. Его достоинство в удобном доступе и простоте обслуживания. Кроме того, он является прямоточным, что исключает вероятность замерзания каналов в зимнее время.
  • Щелевые клапаны проветривания для пластиковых окон также можно смонтировать на установленную раму, но благодаря увеличенному сечению канала в помещение поступает намного больше воздуха.
  • Для объемных помещений, требующих поступления большого количества свежего воздуха, идеальным вариантом является накладной клапан. Для его установки потребуется демонтаж рамы или же он заранее предусматривается в конструкции стеклопакета.

Пропускная способность клапана приточной вентиляции для пластиковых окон изменяется регулирующими устройствами. В некоторых моделях этот процесс автоматизирован, что не только удобно, но и дает возможность сразу установить комфортный режим. Ручная регулировка также широко используется благодаря своей простоте, но требуемый режим устанавливается опытным путем.

Установив на окна клапан для вентиляции, вы сразу ощутите положительные изменения в микроклимате помещения. Воздух станет значительно свежее, исчезнут посторонние запахи, а на окнах перестанет скапливаться влага. Если в доме находятся аллергики, то они первыми почувствуют это, отметив улучшение своего состояния.

Подобрать и купить нужный вам приточный вентиляционный клапан вы можете на специализированном сайте компании «Московский оконный сервис». Здесь представлен широкий ассортимент моделей от ведущих производителей, а цена приточного клапана на пластиковые окна одна из самых выгодных.

Монтаж клапана требует выполнения точных операций, обеспечивающих необходимый размер щели, а также качественное прилегание уплотнителей и других элементов конструкции. Поэтому установку должны делать только опытные профессионалы. Мы предлагаем вам установить клапан на окно и гарантируем надежную и эффективную работу этого вентиляционного устройства.

Клапан вентиляционный Air-Box Comfort

  • Пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения.
  • ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

3000 ₽

AERECO Клапан приточный EMM

Принцип действия приточного клапана основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении.

  • режим «автоматический» включается с помощью рычажка черного цвета – положение вниз. Этот режим подразумевает автоматическое регулирование подачи наружного воздуха в зависимости от уровня влажности внутреннего воздуха внутри помещения.
  • режим «минимального проветривания» включается с помощью рычажка черного цвета – положение вверх. Этот режим работы приточного клапана предназначен для снижения притока воздуха в случае сильных морозов и ветра, или «недотопа» из-за временного снижения мощности системы отопления.

6500 ₽

AERECO Клапан приточный акустический EHA2

  • Обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA2.

8500 ₽

  • Мастер приедет на специально — оборудованном автомобиле, где есть весь необходимый инструмент и запасные части. Ремонт не перенесется на другой день и не затянется.

  • Мастер произведет ремонт по ГОСТУ и требованиям производителей оконных комплектующих. По завершению работы, мастер оформит договор. С нами вы сможете забыть о некачественном ремонте.

  • На следующий день после ремонта, мы пришлем SMS, в котором предложим оставить отзыв. Все отзывы модерируются директором компании напрямую. Ваш отзыв не останется незамеченным.

30мобильных мастерских


в Москве и области Сегодня работают Иван Губик,

мастер-эксперт,
9 лет в компании

  • Прошел обучение и стажировку
  • Сертифицирован у производителей
  • Прошел курсы по работе с клиентами
Николай Уточкин,

мастер-эксперт,
5 лет в компании

  • Прошел обучение и стажировку
  • Сертифицирован у производителей
  • Прошел курсы по работе с клиентами
Руслан Коваленко,

мастер-эксперт,
8 лет в компании

  • Прошел обучение и стажировку
  • Сертифицирован у производителей
  • Прошел курсы по работе с клиентами
Султан Сергей,

мастер-эксперт,

9 лет в компании

  • Прошел обучение и стажировку
  • Сертифицирован у производителей
  • Прошел курсы по работе с клиентами

Выберите свой город на карте или в списке: Город АпрелевкаГород БалашихаГород БронницыГород ВидноеГород ВолоколамскГород ВоскресенскГород ВысоковскГород ГолицыноГород ДедовскГород ДзержинскийГород ДмитровГород ДолгопрудныйГород ДомодедовоГород ДубнаГород ЕгорьевскГород ЖелезнодорожныйГород ЖуковскийГород ЗарайскГород ЗвенигородГород ЗеленоградГород ИвантеевкаГород ИстраГород КашираГород КлинГород КоломнаГород КоролевГород КотельникиГород КрасноармейскГород КрасногорскГород КраснознаменскГород КубинкаГород КуровскоеГород Ликино-ДулевоГород ЛобняГород Лосино-ПетровскийГород ЛуховицыГород ЛыткариноГород ЛюберцыГород МожайскГород МытищиГород Наро-ФоминскГород НогинскГород ОдинцовоГород ОзерыГород Орехово-ЗуевоГород Павловский ПосадГород ПодольскГород ПротвиноГород ПушкиноГород ПущиноГород РаменскоеГород РеутовГород РузаГород СерпуховГород СолнечногорскГород Старая КупавнаГород СтупиноГород ТучковоГород ФрязиноГород ХимкиГород ЧерноголовкаГород ЧеховГород ШатураГород ЩелковоГород ЭлектрогорскГород ЭлектростальГород ЭлектроуглиГород ЯхромаРайон ВолоколамскийРайон ВоскресенскийРайон Дмитровский

Клапан для вентиляции на пластиковые окна

Сегодня почти в каждом доме или квартире установлены пластиковые окна. Популярность их понятна — по сравнению с деревянными недорогие, удобные в использовании и т.п. Но после установки, в помещении повышается влажность, становится душно, появляется спертый воздух, плесень, конденсат на окнах и т.д.

Причина всему этому — герметичность, в отличии от деревянных окон пластиковые совершенно не пропускают воздух. И даже при использовании режима микропроветривания помещение не получает необходимого для комфортного микроклимата объема свежего воздуха.

Отличным решением данной проблемы является установка клапана приточной вентиляции. Оконные приточные клапаны обеспечивают проветривание даже при плотно закрытом окне.

Как работает клапан

Оконные приточные клапаны это часть естественной вентиляции.  Попадая в помещение, холодный воздух вытесняет теплый в вентиляционные каналы.

Движение воздуха зависит от разницы давления, поэтому включаться в работу клапан будет только тогда, когда температура на улице станет ниже 5 градусов. В летний период он работает только при принудительной вентиляции.

Условия для работы клапана приточной вентиляции:

  1. исправная работа вент. каналов;
  2. на улице температура не выше + 5º С;
  3. между комнат есть воздухообмен;
  4. входная дверь закрывается герметично.

Плохо отрегулированные клапана могут обмерзать, поэтому, при сильном морозе его нельзя полностью закрывать. Он прогревается комнатным воздухом, таким образом обледенение окна с клапаном вентиляцией исключено.

Многих пугает то, что при установке такого устройства будет нарушена звукоизоляция помещения. Не стоит переживать, щель для подачи воздуха не большая и звукоизоляция снижается незначительно.

Виды клапанов

Оконные клапаны могут быть нескольких типов. Все эти конструкции можно устанавливать на любой тип окна — алюминиевые, пластиковые и деревянные.

Клапан приточной вентиляции щелевого типа

Для его работы в окне необходимо вырезать канал размером 170-400*12-16 мм. Может быть с двумя блоками (наружный впускной и регулирующий внутренний) или с одним универсальным.

Так же есть варианты с механическим и автоматическим исполнением. Плюсом данного вида клапанов является — оптимальный воздухообмен и возможность установки без демонтажа окна.

Оконные приточные клапаны фальцевого типа

Воздух поступает в помещение за счет фальцевых вырезов в оконном блоке. Достоинства — хорошо сохраняет уровень звукоизоляции, невысокая стоимость, демонтажа окна для установки не требуется. Недостатки — пропускная способность низкая.

Клапан вентиляции накладного типа

Отличие от вышеприведенных  устройств — высокий приток воздуха.  Однако имеет самые существенные недостатки. А именно: нельзя установить на уже имеющиеся окна без их демонтажа и нарушение звуко – и теплоизоляции. Применяются в основном для обеспечения вентиляции на производственных объектах.

Выбор оконных клапанов вентиляции

Для того, чтобы приточный клапан работал эффективней, устройство должно обладать многофункциональностью. Чтобы определить нужный класс вентиляционного клапана необходимо уесть такие характеристики как:

  • параметры воздухообмена: приток наружного воздуха должен быть не менее 30 м³ в час из расчета на 1 человека;
  • уровень шума: для окон ПВХ этот показатель равен 30-35 дБ;
  • зимняя эксплуатация: этот показатель зависит из какого материала изготовлен клапан, а так же разницы температур внутри и снаружи, параметров воздушного потока. Для того, чтобы клапан работал эффективно необходимо соблюдать его теплоизоляцию и использовать тепловой разрыв из пластика между внешней и внутренней поверхностью корпуса;
  • способ регулировки: приточные клапаны для окон могут быть с автоматическим, ручным и смешанным регулированием;
  • Способ монтажа: монтаж на уже установленный стеклопакет или с заменой на новый и уменьшением размера стеклопакета.

Нужны ли приточные клапана на окнах

Многие люди отдают предпочтение теплу а не свежему воздуху и редко проветривают комнаты. И зря. Во многих европейских странах, пластиковые окна используют более 30 лет и в здравоохранении появился термин «синдром нездорового здания».

Он относится к зданиям без качественного воздухообмена. Для человека такие помещения просто опасны. Газ — радон, который может выделяться из земли или стройматериалов,  скапливается внутри дома, не оборудованного вентиляцией.

Обнаружить радон без специальных приборов невозможно.
Обратите внимание, что использование кондиционера не заменяет проветривание.

Установка приточного клапана на окно

Клапан приточной вентиляции установить не сложно и сделать это можно самостоятельно. Времени на это уйдет не больше 1 часа. Для установки нужны следующие инструменты:

  1. линейка;
  2. шуруповерт или отвертка;
  3. нож;
  4. сам клапан.

Установка клапана осуществляется на откидную створку окна. Сначала делается разметка посередине верхней части створки.

Порядок монтажа зависит от конструкции клапана. Так например для некоторых конструкций достаточно просто заменить участок оконного уплотнителя на другой, идущий в комплекте. Для другой модели нужно сделать щель в оконном профиле.

При выборе вентиляционного клапана, лучше обратить внимание на первый вариант, потому что аккуратно выпилить щель для клапана будет сложно.

Способы регулировки

Клапаны приточной вентиляции создают оптимальный микроклимат в помещении, происходит это за счет регулировки устройства. Регулировать поток можно вручную или это происходит автоматически.

Автоматическая регулировка осуществляется на основании показаний специального датчика, который отслеживает влажность воздуха.  Устройство регулируется за счет изменения сечения проходного канала в нескольких режимах, вплоть до полного закрытия.

При высокой влажности клапан буде открыт полностью. С помощью автоматической регулировки значительно уменьшаются теплопотери, так как помещение проветривается только тогда, когда влажность воздуха повышается.

Ручная регулировка подразумевает необходимость постоянно думать: когда проветривать, очередность проветривания, время на которое нужно открыть клапан, нужно ли проветривание. При такой настройке имеется лишь возможность ограничить поток воздуха при ветре. Это более грубая настройка и часто приводит к появлению сквозняка.

Уход и обслуживание

Оконные приточные клапаны не нуждаются в каком то особом уходе, что является большим плюсом. Чтобы он работал без сбоев, нужно хотя бы раз в год очищать поверхность клапана от загрязнений.

Видео: Монтаж вентиляционного клапана // FORUMHOUSE

Приточные клапаны решат главную проблему герметичных пластиковых окон


Современные пластиковые окна характеризуются высоким уровнем герметичности, что способствует тому, что при отсутствии устройств механической подачи и выпуска воздуха в доме не обеспечивается надлежащая вентиляция. А ведь одной из основных функций окон является достаточный воздухообмен в квартире. Один из способов решить эту проблему является установка приточного клапана, о котором расскажет портал ОКНА МЕДИА.

Скопление в помещениях влаги очень опасно для здоровья, потому что создает благоприятные условия для развития плесени и других микроорганизмов. Вот почему так важно, чтобы пластиковые окна были оснащены надлежащими системами вентиляции. Сегодня оконный рынок в состоянии предложить функциональные решения, которые обеспечивают пользователей хорошим качеством воздуха круглосуточно, параллельно создают комфорт в холодное время года и экономят энергию, тем самым снижая затраты на отопление. Хорошим решением является установка приточных клапанов – при этом в процессе проветривания окна остаются полностью закрытыми. Это повышает устойчивость оконных конструкций к штормам и краже со взломом, а помещения при этом вентилируются.

Вредные последствия герметичных пластиковых окон

Очень важно в нашем климате, особенно зимой, обеспечить благоприятный микроклимат в доме. Избыток влаги, постоянно царящий в помещении, оказывает негативное влияние на наше здоровье. Увеличение относительной влажности выше 80% приводит к риску появления плесени и грибков. Влажность способствует размножению различных микроорганизмов, которые являются причиной аллергии и инфекций, жалоб на головные боли, жжения в глазах, хронической усталости и недостатка энергии. В таких условиях не реально хорошо отдохнуть или эффективно работать.

Отсутствие надлежащей вентиляции означает, что, пребывающие в данном помещении люди, постоянно подвержены воздействию пыли, пыльцы и продуктов химического загрязнения. Кроме того, избыток влаги, которая проникает в стены, способствуя их разрушению. В результате накопления больших количеств водяного пара внутри здания может привести к росту плесени, которая поражает не только стены, но и мебель.

При отсутствии правильной вентиляции в квартире с пластиковыми окнами также преобладает затхлый запах и, конечно, плохое качество воздуха, которым мы дышим. Такая среда не только препятствует нормальному функционированию организма, но также является причиной многих опасных заболеваний.

Герметичные пластиковые окна препятствуют притоку свежего и удалению из помещения отработанного, часто влажного воздуха наружу здания. Чтобы предотвратить скопление избыточной влаги в домах, следует часто проветривать квартиру, но такой подход с другой стороны заставляет нас терять ценное тепло в отопительный сезон, впускает опасные для здоровья сквозняки и является источником дополнительных затрат на отопление. Один из способов решить эту проблему является установка приточного клапана.

ОКНА МЕДИА рекомендует прочесть: Как предотвратить запотевание пластиковых окон осенью и зимой?

Приточные клапаны – проверенный способ эффективной вентиляции

Лучшим способом для эффективного воздухообмена, параллельно  позволяющим поддерживать необходимый уровень влажности в доме, является установить специальные системы оконной вентиляции – приточные клапаны (диффузоры). Эти устройства обеспечивают постоянный воздухообмен в помещении с пластиковыми окнами.

Можно выбрать модели контролируемых вручную клапанов, в которых дроссельная заслонка устанавливается самостоятельно, или автоматических, в которых положение заслонки регулируется в зависимости от разницы давлений внутри и снаружи здания, либо от уровня влажности. Управляемые вручную клапаны, как правило, используется там, где есть газовые приборы, такие как печи или обогреватели. В то же время в гигрорегулируемых приточных клапанах поток воздуха варьируется в зависимости от содержания влаги в интерьере. В них установлены датчики, которые под влиянием изменений влажности регулируют положение заслонки, создавая оптимальный приток воздуха. Таким образом, при повышении содержания влаги увеличивается и зазор открывания дроссельной заслонки и, следовательно, помещение получает больше воздуха извне.

Если для вашего интерьера принципиально не подходят приточные клапаны, выступающие за пределы оконных створок, можно использовать другое решение, интегрировав систему вентиляции в оконную ручку. Клапан-ручка позволяет проветривать помещение, не нарушив его внешний вид.

Эксперты рекомендуют сразу заказывать пластиковые окна с приточными клапанами, которые установлены между верхним краем стеклопакета и профиля. Тогда у вас будет уверенность, что система будет работать должным образом, а поставщик будет нести ответственность, как за установку окон, так и оконных проветривателей.

Высококачественные диффузоры являются лучшей гарантией надлежащей вентиляции в доме. И, что важно, приточные клапаны  могут быть установлены во всех типах окон не только из ПВХ, то также в деревянных, алюминиевых и дерево-алюминиевых. Сегодня на рынке уже появляются оконные проветриватели с рекуперацией тепла.

ОКНА МЕДИА рекомендует прочесть: Почему стоит устанавливать климатические клапаны на пластиковые окна

Можно ли монтировать приточные клапаны на уже установленные окна ПВХ?

Если у вас уже установлены пластиковые окна без диффузоров, и обнаружилось, что вашей квартире необходимо наладить правильный воздухообмен, это реально. Есть два возможных решения.

Во-первых, установка приточного клапана в профиле створки или рамы. Это может быть сделано в окнах из ПВХ профилей. Тем не менее, сначала надо произвести «разведку», какие компании предлагают такие решения, и обратиться к поставщику вашего окна, чтобы спросить, не будет ли такая система оконной вентиляции угрожать конструкции профиля. Следует выяснить, обладает ли поставщик результатами тестирования окон с приточным клапаном.

Монтаж приточного клапана заключается во фрезеровании отверстия в оконном профиле (в соответствии с инструкцией завода-изготовителя), привинчивании устройства в образовавшуюся канавку и установке на него защитного козырька. Эту работу можно выполнить самостоятельно, причём процесс установки приточного клапана не займёт больше часа. В комплекте производитель прилагает подробную инструкцию, а также схему, в которой указано расположение воздушных камер в оконной створке. Все элементы крепежа и уплотнения входят в комплект.

Другое решение состоит в размещении клапана в стены здания. Эта модернизация вентиляционной системы в целом не касается окон. Клапан монтируется на высоте около 2 метров над уровнем пола — тогда холодный воздух смешивается с теплым, что создаёт жильцам более комфортные условия – они не чувствуют порывов холодного воздуха в комнате.

Как и в случае с оконными проветривателями, стеновые конструкции также отличаются простотой в установке при строительстве дома. Тем не менее, также возможно их интегрировать в уже эксплуатируемые здания. Чтобы избежать побочного эффекта ухудшения шумоизоляции стены, стоит выбрать модель со специальной акустической прокладкой. Это особенно полезно в домах на шумной, оживленной улице недалеко от автострад.

ОКНА МЕДИА рекомендует прочесть: Что такое правильная вентиляция пластиковых окон?

Где должны располагаться приточные клапаны?

Герметичные пластиковые окна часто вызывают проблемы с вентиляцией — особенно тех помещений, в которых постоянно пребывают люди. Поэтому приточные клапаны в обязательном порядке должны быть предусмотрены в окнах гостиной и спальни. Однако, чтобы наслаждаться качественным воздухом, необходимо в дополнение к поступлению воздушного потока извне — обеспечить адекватную циркуляцию воздуха внутри дома. Поэтому рационально под створкой межкомнатной двери оставить небольшие зазоры, а в ванной комнате и кухне установить вентиляционные отверстия.

Современные системы оконной вентиляции создадут комфорт и обеспечат качественный свежий воздух в доме каждый день. Это также отличный способ поддерживать хорошее состояние стен здания, а отсюда — экономия, вытекающая из их осушки и восстановления.

ОКНА МЕДИА рекомендует прочесть: Плесень на окнах: риски и причины

Как ухаживать за приточными клапанами?

Правильный уход за приточными клапанами не предполагает приложения больших усилий и затрат времени и может вписываться в традиционную мойку окон. Достаточно производить периодическую чистку 1-2 раза в год в зависимости от количество пыли и грязи, оседающих на клапане, что зависит от степени загрязнения воздуха в вашем районе.

Налет пыли на решетке внешнего козырька легко убирается с помощью обычного пылесоса. Саму поверхность корпуса рекомендуется протирать влажной тканью. Запрещается промывание проточной водой или использование химических средств очищения.

Чтобы приточный клапан работал эффективно в течение всего срока эксплуатации, не разрешается самостоятельно разбирать его корпус и производить регулировку. При выполнении отделочных или ремонтных работ на близком расстоянии от пластикового окна с приточным клапаном необходимо тщательно защитить его от попадания пыли и возможных загрязнений.
ОКНА МЕДИА рекомендует прочесть: Готовим окна к зиме: один день для долголетия пластикового окна

Дышащие окна

Пластиковые окна – это высокотехнологичное изобретение нового поколения. Оборудуя помещение жилища, офиса или торгового павильона пластиковыми конструкциями, можно добиться высокой степени комфорта. Окна из ПВХ профилей обладают чрезвычайно высокими показателями по звукоизоляции и шумопоглощению. Но вместе с тем, высокая степень герметичности обусловливает невозможность проникновения воздуха.

Проблема вентиляции жилых помещений в России возникла одновременно с применением пластиковых окон для реконструкции старого жилого фонда.

Щели старых рам помимо шума пыли и холода приносили в помещение свежий воздух. Однако после установки пластиковых окон помещение становится практически герметичным. В связи с этим возникает целый ряд неудобств для обитателей квартиры: «спертый» воздух; накопление вредных для человека газов; избыточная влажность, приводящая к «запотеванию» окон и образованию плесени:

  • Каждый час, находясь в помещении, мы вдыхаем 20-30 л кислорода и выдыхаем от 18 до 25 л углекислого газа.
  • Допустимая концентрация углекислого газа для внутренних помещений — 1 л/м3.
  • В герметичном отсеке размером 10 м3, где находятся двое людей, допустимая концентрация СО2 без проветривания будет превышена уже через полчаса.

Причиной являются старые советские строительные и гигиенические нормы, применяемые при проектировке жилых зданий. При строительстве закладывались только вытяжные вентиляционные каналы, а приточную вентиляцию обеспечивали негерметичные деревянные рамы («столярка»).

Как устранить негативные последствия высокой герметичности пластиковых окон, сохраняя при этом все их достоинства? Выход есть.

Компания «Борские окна» предлагает два эффективных и недорогих пути решения этой проблемы:

1. Установка автоматического клапана Aereco

При нарушении постоянного воздухообмена в воздухе жилого помещения происходит накопление углекислого газа и паров воды за счет жизнедеятельности людей (дыхание, стирка, принятие душа, приготовление пищи и т.д.). Увеличение уровня относительной влажности приводит к появлению конденсата на наиболее холодных элементах (стекла, оконные переплеты, примыкания откос-рама), образованию плесени, духоте.

Периодическое открывание окон смягчает проблему, но не решает ее. Минусы такого способа очевидны: резкие перепады температуры, попадание в помещение грязи, осадков и т.д. с улицы, потеря шумозащитных свойств окна во время проветривания, неконтролируемость процесса (точно не известно когда, в какой комнате и на какое время необходимо открыть окно), неблагоприятное распределение температур в оконной нише (страдают цветы на подоконнике) и приоконном пространстве. В плане грядущей реформы жилищно-коммунального хозяйства, где основной упор делается на экономию ресурсов (тепла в первую очередь), этот способ не выдерживает никакой критики.

По тем же причинам нельзя считать решением проблемы и использование в окнах так называемого режима «щелевого проветривания», хотя это и более удобный способ разгерметизации окна. Необходимо также учитывать и чисто психологический фактор. Основной лейтмотив рекламы евроокон – это отсутствие щелей, высокая герметичность и шумозащита. Получается, что покупатель сначала должен заплатить достаточно большие деньги за окно с такими характеристиками, а потом, чтобы нормально жить в своей квартире, с помощью «щелевого проветривания» во многом аннулировать достоинства сделанной покупки.

Опыт последних десятилетий в Европе показал, что наиболее удачным решением проблемы избыточной герметизации современных окон является использование специальных оконных приточных устройств (шумозащитных вентиляционных клапанов).

Идея таких устройств – обеспечить доступ свежего воздуха без ухудшения шумозащитных свойств окна. В настоящее время в России формируется специфическая ниша рынка строительных материалов – ниша приточных устройств. С одной стороны эти устройства можно рассматривать как аксессуар окна наряду с противомоскитной сеткой, подоконником, жалюзи и т.д., с другой – как вентиляционное оборудование.

При выборе того или иного типа приточного устройства необходимо учитывать целый ряд факторов.

Место установки на окне

Обязательно в верхней части выше 1,8 метра, чтобы входящая струя холодного воздуха уходила под потолок и без сквозняка мягко перемешивалась с внутренним воздухом.

Управление вентиляционным клапаном

Бывают модели без управления притоком (есть только ограничения потока воздуха при порывах ветра) и с управлением притоком воздуха. В любом случае очень полезно иметь возможность регулирования притока воздуха (вплоть до закрывания), т.к. ситуации в жилом помещении могут быть самые разные. Ручное или автоматическое регулирование? При ручном регулировании всегда стоит вопрос когда, насколько и в какой комнате открыть клапан. Всегда будет вероятность или открыть мало (будет душновато) или открыть сильно (лишнее переохлаждение помещений). При автоматическом управлении, например, по влажности воздуха, жильцам не требуется постоянно заботиться о вентиляции. К тому же появляются большие возможности по экономии тепла на подогрев вентиляционного воздуха, т.к. при отсутствии жильцов днем влажность снижается, и поток холодного воздуха уменьшается. Когда же жильцы дома, проветриваются лишь те комнаты, где находятся люди. Это тоже дает экономию тепла.

Уровень шумозащиты

При полном открывании вентиляционный клапан не должен ухудшать шумозащитные характеристики окон. Современные наиболее массовые окна ПВХ с двухкамерным стеклопакетом имеют величину звукоизоляции транспортного шума около 30-35 дБ(А). Поэтому сам вентиляционный клапан в открытом состоянии также должен иметь соответствующие характеристики. На особо шумных магистралях могут быть востребованы окна с клапанами и шумозащитой на уровне 35-40 дБ(А).

Согласованность с нормами по воздухообмену

При максимальном открытии вентиляционного клапана и перепаде давлений 10 Па, должен создаваться приток воздуха, обеспечивающий нормативные требования по воздухообмену. Например, московские нормы составляют не менее 30 м3/час на комнату (человека).

Работоспособность в зимних условиях

При попадании струи холодного внешнего воздуха в теплое помещение появляются специфические проблемы, связанные с запотеванием и обмерзанием самого вентиляционного клапана. Необходимо обратить внимание на то, чтобы конструкция клапана исключала такие явления или сводила их вероятность к минимуму.

Появится ли конденсат (или даже наледь) или нет, зависит от многих факторов – температуры и влажности внешнего и внутреннего воздуха, организации воздушных потоков в зоне вентиляционного клапана и правильно выбранных режимов работы самого устройства. В любом случае такая возможность должна быть рассмотрена при выборе той или иной конструкции. И если отдельные параметры клапана (расход воздуха, акустические параметры и т.д.) можно проверить в лабораторных условиях, то риск запотевания лучше всего проверять в натурных условиях в жилых помещениях.

Более подробную информацию Вы сможете найти на официальном сайте производителя www.aereco.ru



2. Установка ручного клапана проветривания Air-Box.

СИСТЕМЫ ПРИТОЧНОЙ ВЕНТИЛЯЦИИ «AIR-BOX COMFORT»





Управление этим клапаном производится в ручном режиме. Небольшой эстетичный клапан, монтирующийся в створку окна, впускает в жилое помещение свежий воздух, необходимый для создания комфортного микроклимата в помещении.





Вентиляционный клапан с ручным управлением. Заслонка приоткрывается вручную.  Более подробно читайте также на сайте нашего партнера  «Приточные клапана»

Устанавливать приточные клапана рекомендуется во все жилые комнаты, исключая кухню. Таким образом, будет осуществляться естественное движение воздуха от окон жилых комнат к вентиляционным каналам кухни и санузла, исключая движение воздуха в обратном направлении (например, из кухни в комнаты). Тем самым предотвращается попадание неприятных запахов из кухни и санузла в жилые помещения.

Рисунок 1. Правильная схема движения воздушных потоков в квартире при корректной работе приточно-вытяжной вентиляции.

Таким образом, приточные оконные клапаны позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

Для правильной работы приточно-вытяжной вентиляции необходимо учитывать следующие факторы:

  1. Для свободного прохождения воздушных потоков не допустимо использование межкомнатных дверей с порогами, т.е. без зазора между полотном двери и полом менее 25 мм.
  2. В случае установки ПВХ лоджии (как в примере на рисунке), лоджия также должна быть оборудована приточным клапаном для обеспечения притока воздуха.
  3. Вентиляционные каналы кухни и санузла не должны быть закрыты решетками (сетками и др.) препятствующими движению воздушных потоков.
  4. Приточно-вытяжная вентиляция может не работать должным образом в квартирах, расположенных на верхних этажах многоквартирных жилых домов. В этом случае необходимо применение принудительной приточно-вытяжной вентиляции.

Ниже приведены ответы на часто задаваемые вопросы по приточной вентиляции.

Почему бы не использовать щелевое или микро проветривание?

При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума. Такое проветривание подразумевает контроль, а приточный вентиляционный клапан, выполняя шумозащитную функцию, работает непрерывно, обеспечивая приток воздуха в подпотолочную зону, тем самым, исключая сквозняки и перепады температур.

Можно ли обойтись без оконного вентиляционного клапана?

Некоторые компании, предлагающие окна ПВХ, рекомендуют проветривать помещение до 4-х раз в день по 15 минут, что является невозможным или крайне неудобным. В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки. Более того, отсутствие притока воздуха с улицы при закрытых ПВХ окнах может вызвать возникновение обратной тяги в системе вентиляции помещения, что может вызвать отравление человека угарным газом, возникающим при работе газовых приборов (котел, газовая колонка, газовая плита).

Наличие оконного вентиляционного клапана позволяет решить все эти проблемы и в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?

При нормальной работе системы отопления — нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами. Помимо этого оконный приточный клапан имеет возможность плавной регулировки подачи воздуха.

Зачем нужен оконный вентиляционный клапан, если есть кондиционер?

Большинство кондиционеров не обеспечивают приток свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается либо подогревается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимый приток свежего воздуха.

Может ли оконный приточный клапан замерзнуть зимой?

При нормальной работе вытяжки – нет, т.к. удаление влажного воздуха происходит непрерывно. Уровень влажности в помещении снижен. Таким образом, нет причин для выпадения конденсата и обледенения оконного клапана.

Не рекомендуется закрывать клапан полностью, т.к. это нарушит воздухообмен в помещении, что приведет к повышению относительной влажности, выпадению конденсата, а в зимний период времени к обледенению устройства.



Установка приточного клапана на окно

Пластиковые окна стали популярны благодаря своей герметичности, они полностью исключили сквозняки и поступление воздуха с улицы. Отсутствие щелей имеет не только положительные стороны, но и минусы – нарушается вентиляция помещения и повышается влажность. Доступ свежего воздуха становится возможен только при открытом окне, но вместе с тем открывается дорога уличному шуму и холоду в зимний период. При долгом отсутствии хозяев квартира остается без проветривания, и в ней создается неприятный микроклимат.

Решить проблему с вентиляцией и влагой на окнах позволит установка приточного клапана на окно. Доступное по цене и эффективное устройство обеспечит непрерывное обновление воздуха при закрытых окнах, при этом температура в помещении не изменится, и шум не будет вас беспокоить.

Разновидности конструкций

Фальцевый

Устройства для вентиляции, устанавливаемые на пластиковые окна, бывают трех типов:

  1. Фальцевые клапаны – простые и дешевые модели, пропускающие маленький объем воздуха.
  2. Щелевые клапаны – устройство размещается в верхней части окна. Оно позволяет регулировать поступление воздуха и хорошо справляется с вентиляцией помещения.
  3. Накладные клапаны – требуют установки до монтажа окон, несмотря на большую эффективность проветривания, редко используются в квартирах. Устройство снижает теплоизоляцию. Его применяют в промышленных помещениях.
Щелевой

Размещение

Устройства для вентиляции помещения устанавливают на окно или на стену около него. Размещение на стене создает дополнительные трудности по пробиванию прочного материала несущей конструкции, для этого потребуется специальный инструмент и значительные усилия. Поместив устройство на створ окна, вы не нарушите целостность интерьера и легко справитесь с монтажом. Современные модели клапанов приточной вентиляции рассчитаны на установку на пластиковый, алюминиевый и деревянный профиль. Его монтаж выполняется в прорезь металлопластикового профиля или между створкой и рамой. Корпус устройства изготавливается белого или коричневого цвета и его подбирают индивидуально.

Монтаж щелевого клапана

Плюсы установки оконной вентиляции:

  1. Исключается появление конденсата на стеклах и плесени на откосах окна.
  2. Обеспечивается непрерывная циркуляция воздуха.
  3. Приточные клапаны не создают теплопотерь и сквозняков.
  4. Устройство монтируется на створку, поэтому световой проем не уменьшается в размере.
  5. С оконной вентиляцией не требуется частого открывания створок, благодаря этому меньше изнашивается фурнитура.
  6. Клапан на пластиковое окно отличается простотой установки и эксплуатации.
Преимущества

Принцип функционирования

Устройство является частью естественной вентиляции, оно обеспечивает подачу свежего воздуха благодаря разнице между давлением снаружи помещения и внутри. Для эффективной работы клапана необходимо иметь действующую вытяжную вентиляцию. В летнее время при высокой температуре на улице потребуется включение принудительной вентиляции.

Принцип работы

Регулировка объема поступающего воздуха выполняется и по уровню влажности, для этого внутри прибора установлен гигрометр, который закрывает или открывает внешнюю заслонку клапана. Из-за неправильной регулировки заслонки при сильных морозах устройство замерзает, поэтому нельзя перекрывать клапан полностью. Чтобы избежать такой ситуации, необходимо создать пластиковый терморазрыв для металлического корпуса. Изготовители конструируют приспособление так, чтобы входящий холодный воздух не контактировал с теплым и влажным, находящимся в помещении. Уровень шума после установки вентиляционного клапана, практически, не изменяется. В помещениях с особыми требованиями звукоизоляции устанавливаются акустические вентиляционные устройства, в их конструкции используются материалы, поглощающие звук. Дорогостоящие проветриватели пропускают достаточный поток свежего воздуха и обеспечивают полную тишину.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха. Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Новинка – клапан-ручка

Альтернативой установки оконного щелевого клапана является вентиляционное приспособление, размещенное в ручке пластикового окна. Такая конструкция рекомендуется для алюминиевого профиля. Она располагается в непосредственной близости от стеклопакета и предотвращает появление конденсата.

Обратите внимание! В конструкции клапана предусмотрен фильтр, который задерживает пыль. Его действие рассчитано на полгода, после его заменяют.
Клапан-ручка Приточная вентиляция в ручке незаметна, но эффективно поддерживает здоровый микроклимат в комнате. Для регулировки подачи свежего воздуха сбоку установлен рычаг.

Инструменты для самостоятельной установки клапана:

  1. Отвертка.
  2. Рулетка.
  3. Строительный нож.

Установка

В комплект для установки вентиляционного приспособления входит:

  • клапан;
  • уплотнитель;
  • крепеж.

Монтаж не требует профессиональных навыков, он прост и понятен, а компания-изготовитель прилагает подробную пошаговую инструкцию.

  1. Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату. Работа выполняется при открытой оконной створке. Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре.
  2. Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.
  3. Разметку с рамы необходимо точно перенести на створку. Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.
  4. В паз створки вставляются три маленьких кусочка уплотнителя. Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.
  5. С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке. Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.
  6. Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.

Установка завершена, теперь пластиковое окно не будет покрываться каплями влаги, а воздух в квартире будет свежим. Благодаря расположению вентиляционного отверстия, уличный воздух попадает под потолок и только смешавшись с теплым опускается вниз.

Вариант установки

Клапаны другой конструкции требуют вырезания щели в профиле окна. Это трудный процесс, требующий специального инструмента, поэтому его используют редко.

Производители

Французская компания AERECO предлагает автоматические устройства с удаленным гигрометром. Такая конструкция позволяет ориентироваться на уровень влажности непосредственно в помещении. Ее датчики изготавливаются из полиамидных лент, изменяющих размер под действием влаги. Приспособления приточной вентиляции выпускаются в различных модификациях и цветовых оформлениях корпуса.

Aereco

Установка приточного клапана REHAU выполняется на оконный створ без необходимости фрезерования щели. Он оснащается сменным фильтром и ступенчатой регулировкой потока воздуха. Автоматика приспособления работает бесшумно и эффективно, закрывая мембрану при сильном ветре и открывая при нормальном давлении.

Конструкция клапана Air-Box Standart состоит из двух частей – наружной и внутренней. Первая устанавливается в нижней части окна, а вторая располагается вверху на створке. Модель Comfort имеет цельный корпус и размещается в верхней части оконного профиля. Она отличается звукопоглощающими свойствами.

Обслуживание

Уход

Устройство не нуждается в сложном уходе, но для нормального функционирования необходимо очищать его раз в полгода. Если не убирать загрязнение, то пыль будет попадать в воздух в большом количестве. Облегчить процедуру очистки поможет использование пылесоса. Внешнюю часть корпуса приточного клапана протирают влажной тряпкой. Нельзя промывать приспособление проточной водой или использовать бытовую химию. Чтобы не сломать вентиляционный клапан, нужно аккуратно выполнять регулировку и не разбирать устройство. Если поблизости производятся ремонтные работы, необходимо защитить приспособление от грязи.

Приточный клапан — простой и эффективный способ сделать воздух своей квартиры чистым и свежим.

Фото

Шаги 1 и 2 Шаги 3 и 4 Шаги 5 и 6 Шаги 7 и 8

виды проветривателей и установка вентиляции

Современные пластиковые окна – относительно новинка. Первые цеха по их изготовлению появились на территории СНГ около 30 лет назад. Они полностью препятствуют проникновению уличного шума и прохладного воздуха, за что и полюбились покупателями. Единственный минус – отсутствие естественного воздухообмена. Приточный клапан на пластиковые окна избавляет от этого недостатка.

Назначение приточного клапана

Недостаток вентиляции в помещении – весомый минус. Это приводит к ухудшению естественного климата в комнате. Осуществляется повышение уровня влажности, ощущается недостаток свежего воздуха. Распознать недостаток вентиляции можно по характерным признакам – появляется плесень. Она может располагаться на стенах, на подоконнике, на резинках вокруг стекол.

Важно! Возникшая плесень – не только эстетический дефект. Она повышает содержание токсических веществ в воздухе. У людей с заболеваниями дыхательной системы может обостряться недуг. На стенах с плесенью перестают держаться строительные материалы.

Устранить проблему можно только при восстановлении оптимальной циркуляции воздуха. Стандартное проветривание неэффективно. Приточный клапан – вентиляция для современных окон. Он располагается в горизонтальном положении. Вентиляционный клапан для пластиковых окон располагают на верхней створке стеклопакета.

Установка приточного клапана на пластиковые окна помогает добиться требуемой влажности. Он также помогает избежать образование конденсата на стеклопакетах.

После установки приточного клапана нет потери тепла. Температура остается такой же, как и до его установки.

Вентиляционные отверстия в пластиковых окнах выводят из дома загрязненный воздух. Использовать дополнительную вентиляцию для стеклопакетов просто. Установка также не вызывает никаких трудностей. Можно произвести монтаж самостоятельно или вызвать специалистов, которые специализируются на установке окон.

Плюсы и минусы

Вентиляция на окна обладает как преимуществами, так и недостатками. Положительные качества конструкции:

  • нет сквозняков при поступлении кислорода, в отличие от традиционного проветривания;
  • свежий воздух подается непрерывно, что положительно сказывается на микроклимате комнаты;
  • поддержание оптимального уровня влажности;
  • снижение вероятности появления плесневого поражения на стенах и элементах окна;
  • устройство просто использовать;
  • снижается риск образования конденсата на окнах.

Приточники имеют меньше недостатков, чем преимуществ. Минусы проветривания для пластиковых окон следующие:

  • вероятность обмерзания устройства зимой;
  • необходимость регулировки ручного приточника;
  • отсутствие фильтров, что приводит к попаданию в дом частиц пыли.

Также через некоторые приточные конструкции поступает большое количество уличного шума. Желательно устанавливать вентиляционный клапан на окна, которые выходят на тихую улицу.

Приточник действенный, когда естественная вентиляция прочищена и работает полноценно. При забитой вытяжке кислород будет проникать в недостаточном количестве.

Устройство клапана проветривания

Клапан на окно для приточной вентиляции имеет 3 основных составляющих. Их строение описано в таблице.

Часть приточникаОписание
Наружная частьВоздухозаборник располагают со стороны улицы. Главное, чтобы над ним был козырек, который будет препятствовать проникновению дождя и снега внутрь.
Телескопический путьПуть, соединяющий внутреннюю и внешнюю часть.
Внутренний приточный ходЧасть, располагающаяся в помещении, наиболее трудна конструкционно. Содержит простой фильтр и механизм регулировки.

Устройство выполняет функции только при соблюдении всех рекомендаций.

Принцип работы

Клапан приточной вентиляции для пластиковых окон – щель с заслонками. Работоспособность достигается за счет разницы в давлениях внутри дома и снаружи. К обязательным условиям для функциональности устройства относят:

  • функционирующая вытяжная вентиляция в квартире;
  • полноценный воздухообмен между комнатами;
  • плотно закрывающаяся входная дверь.

Уличный воздух будет попадать через внешнее отверстие. Кислород перемещается по телескопическому каналу. Покидает дом через форсунки.

Зимой под действием радиаторов воздух поднимается вверх. Там он прогревается.

Виды элементов для пластиковых окон

Вентиляция на пластиковые окна имеет разное строение и механизм работы. Это зависит от вида дополнительного элемента. Цена также зависит от разновидности конструкции.

Автоматические и ручные

Ручная приточная вентиляция – доступный вариант. По цене ниже автоматической. Недостатком является трудность самостоятельного регулирования. При ручной корректировке нужно учитывать количество людей в помещении, температуру воздуха и другие факторы.

На внешней стороне ручных устройств присутствует ручка или движок. Вращение меняет расположение заслонки. Это влияет на интенсивность поступления воздуха. Конструкция надежная и удобная в использовании. К недостаткам ручной регулировки относят:

  • ограниченный доступ к элементам управления;
  • необходимость постоянной регулировки.

Только в некоторых моделях присутствует управление, как у жалюзи. При их регулировке нет сложности, нет надобности вставать на стремянку или стул.

Автоматическая приточная вентиляция поддерживает желаемую влажность. Прибор собственноручно подбирает подходящую температуру и влажность. Интенсивность воздушного потока регулируется благодаря датчикам.

Приточнику автоматического типа не нужно дополнительное питание. Не применяется электричество и батарейки. Заслонка перемещается нейлоновыми лентами. Устройство повышает приток воздуха при увеличении численности людей в помещении. Комфортный микроклимат сохраняется постоянно. Нет надобности в самостоятельной регулировке.

Щелевые и фальцевые

Щелевой оконный клапан монтируется в верхнюю часть окна. Нужно удалить часть фурнитуры. Установка клапана на окно может требовать привлечения специалистов.

Основное преимущество щелевого клапана – повышенная пропускная способность. Его можно устанавливать в больших помещениях. Конструкция состоит из двух блоков. Один устанавливается снаружи, а другой – изнутри.

Фальцевой оконный клапан популярен благодаря низкой цене, простоте установки. Можно расположить конструкцию самостоятельно за 20-30 минут. Помещается приток на верхнюю часть створки. Кислород будет поступать в несущественный надрыв уплотнительной резинки. Есть возможность регулировки воздушного потока.

Используют фальцевые клапаны в маленьких помещениях. Подойдет для балкона, спальни, компактной спальни.

Накладные

Накладной оконный клапан монтируют на этапе производства рамы. После вмонтировать их будет невозможно. В быту использовать накладку нецелесообразно. Пропускная способность слишком высокая.

Важно! Накладные приточные устройства подходят для крупных торговых залов и офисов.

Накладные вентиляции подлежат установке в остекленных залах, где нет возможности установить стандартную вентиляцию. Основной недостаток – сниженная звуко- и теплоизоляция.

Клапан-ручка

Клапан на пластиковое окно в виде ручки отличается примитивной конструкцией. Монтаж не отнимает большого количества времени. В раме нужно сделать дырки для проветривания. С наружной стороны устанавливается фильтр. В комнате располагают заслонку, регулятор. Это требуется для контроля процесса проветривания. Отсутствует необходимость дополнительных настроек.

Фильтр с улицы направлен на задерживание пыли. Менять накладку нужно пару раз в год. При необходимости можно закрыть заслонку на окне. Так оно снова станет полностью герметичным, не будет пропускать потоки кислорода. Это весомый плюс конструкции.

При правильном использовании вытяжной клапан не потребует замены. Главное – вовремя устанавливать новый фильтр.

Важно! При игнорировании необходимости смены фильтра, он забьется и перестанет пропускать воздух.

Правила выбора

Нужно знать, как выбрать приток. Только тогда установка клапана даст ожидаемый результат. Учитывают диапазон температур, для которых предназначена конструкция. В ином случае он не сможет нормально выполнять свой функционал.

Также следует обращать внимание на длину. Внутренний блок должен проходить через стену полностью. Крышка приточной конструкции должна разместиться свободно между отопительным прибором и подоконником.

Нужно ориентироваться на проходимость. Если она большая, а комната маленькая, будут появляться сквозняки. Есть риск подмерзания устройства, окон. Это связано с чрезмерно большой разницей давления в помещении, на улице.

Важный критерий – шумность. Воздушный клапан не должен создавать дискомфорт. Шум появляется, когда воздух на большой скорости проходит через сечение небольшого размера. При образовании на минимальном затворе длинной и узкой щели образуется сильный свист. При неплотном прилегании конструкция способна дребезжать.

В стандартных моделях кислород после выхода прогревается радиатором. Такой клапан на пластиковое окно не подойдет в холодных регионах. Прогревания от батареи будет недостаточно. Требуется выбрать клапан на окна ПВХ с подогревом.

Лучше выбирать модели с фильтром. Это обеспечит попадание только чистого воздуха в квартиру. Желательно на брать самые дешевые варианты. Они не обладают достаточным функционалом.

Популярные производители

При покупке можно выбрать вентиляцию на окна от ведущих производителей. Это гарантия качества и безопасности. Крупные компании используют при изготовлении материал, который не выделяет токсические вещества при эксплуатации. Модельный ряд ведущих производителей широк. Можно подобрать ручные или автоматические варианты.

Клапан Aereco

Вентиляция на окна от Аэрэко выглядит как удлиненная компактная накладка из пластика. Помещается в верхнюю часть рамы. Конструкция может иметь разный оттенок. Преимущество – аккуратный вид. Конструкция не делает окно нагромождённым. Это связано с компактностью.

Кислород проникает вертикально. При использовании конструкции в жилье температура не падает. В определенных моделях присутствует удобный переключатель режимов.

Клапан Air Comfort

Приточные конструкции от данной фирмы выпускаются в РФ. Отличается отсутствием конструкционных элементов со стороны улиц. Также можно установить устройство без сверления. В дальнейшем можно будет снять конструкцию, установить на другое окно.

Устройство дешевое. Изделие не нужно подключать к электроэнергии. Первостепенный минус – отсутствие автоматической регулировки.

Клапан Air-Box

Клапан Эир-Бокс направлен на снижение потери тепла при должной циркуляции воздуха. Исключает запотевание стекол и размножение патогенной микрофлоры. Поток воздуха меняется благодаря вращению ручки. Монтаж осуществляется без сверления или с фрезеровкой.

Вентиляционный клапан REHAU Climamat

Вентиляционный клапан от REHAU Climamat можно установить как при монтаже, так и после длительного использования окон. Располагают конструкцию в фальце верхней створки.

Клапан работает, когда окно находится в закрытом состоянии. При сильном ветре затворки автоматически закрываются.

Особенности установки

Нужно заранее узнать, как установить приточный клапан на пластиковое окно. От правильности монтажа зависит функциональность вентиляции. При неправильном монтаже клапан не будет пропускать кислород или будет запускать слишком много кислорода.

Подготовительные работы

Монтаж приточного клапана требует ответственного подхода. Сначала следует провести подготовительные работы. Монтаж вентиляционной конструкции лучше проводить при снятой створке.

Вентиляция пластиковых окон своими руками осуществляется только летом и весной. Пропиливать отверстие нужно осторожно. Важно не порвать уплотнитель.

Створку снимают с петель. Ее устанавливают в вертикальном или наклонном положении.

Необходимые инструменты

Вентиляция в окно монтируется с использованием необходимых инструментов. Для установки необходимы:

  • электродрель и сверла;
  • напильник мелкозернистого типа;
  • электрический лобзик;
  • шаблон для разметки отверстий;
  • герметик на основе силикона.

Можно обойтись и без шаблона. Он облегчает монтаж. Создать шаблон можно из фанеры.

При установке без перфорации не потребуются никакие сложные инструменты. Достаточно взять ножовку, линейку и карандаш.

Монтаж клапана с перфорацией

Особенности установки напрямую зависят от выбранного вида монтажа. На вертикальный выступ следует поместить шаблон и сделать разметку. Сверлом высверливают несколько отверстий в ряд. Их соединяют при помощи лобзика. Процедуру повторяют на наплаве рамы.

Тыльную сторону конструкции обрабатывают герметиком. Деталь прикладывают к створке и фиксируют саморезами. С внешней стороны рамы также саморезами  фиксируют козырек. Это защищает конструкцию от попадания осадков. Дальше нужно вернуть створку обратно – на петли. Приточный клапан может устанавливаться в стену. Его располагают непосредственно над радиатором. Это нужно для нагревания воздуха зимой до комфортных показателей.

Установка проветривателя без перфорации

Приточный клапан на пластиковые окна своими руками без перфорации установить легче всего. Монтаж под силу новичкам.

Из инструментов потребуется только канцелярский нож, шуруповерт, линейка. Все нужные запчасти идут в комплекте с приточником. Классический набор должен включать:

  • клапан;
  • 2 уплотнителя;
  • заглушки, необходимые для фиксации конструкции;
  • саморезы.

Сначала выбирают место для размещения приточника. Все отметки делают простым карандашом. Устройство располагают в центральной части створки. В отмеченных точках делают надрезы и удаляют часть уплотнителя. В открытый паз размещают крепежные дюбеля. Защитную пленку с клеевой ленты снимают и фиксируют приточник. На раме меняют уплотнитель на более низкий.

Важно! Замена уплотнителя никак не скажется на функциональности створки.

Правила ухода

Управлять клапаном можно вручную или автоматически. Это зависит от того, какие виды приточника были выбраны для квартиры. Нужно учитывать, что при ручной регуляции есть риск неправильной установки режима. При значительном падении температуры нельзя перекрывать клапан полностью.

Уход заключается в чистке устройства. Частота процедуры – каждые 7 месяцев. Дополнительно убирают пыль с внешнего козырька. Для этого применяют пылесос. Корпус протирают увлажненной тряпкой или влажными салфетками. Категорически запрещено использовать агрессивные химические вещества. Также не разрешается мойка под проточной водой.

При ремонте в квартире затворку приточника перекрывают. Само устройство закрывают пленкой или клеенкой. Это защищает от попадания грязи и пыли. Если этого не сделать, устройство перестанет выполнять свои функции. Потребуется установка новой вентиляции.

В моделях с фильтрами требуется регулярная их замена. Делают это каждые 4-6 месяцев. Фильтры направлены на предотвращение проникновения грязи и пыли со стороны улицы.

Нельзя при чистке использовать чрезмерно влажные губки. Это приведет к выходу из работоспособности конструкции. Тряпка не должна быть мокрее, чем влажная салфетка.

Как выполняется регулировка

Устройство может включать регулировку потока воздуха или быть без нее. Регулировка обязательна для достижения в помещении требуемой влажности. Настройка осуществляется вручную или автоматически.

Неправильная ручная регулировка может привести к переохлаждению. Это исключено при автоматической настройке. В таких устройствах установлен датчик, который замеряет уровень влажности в помещении. Чем она выше, тем больше открывается заслонка. Циркуляция воздуха в жилье увеличивается. Риск неправильной настройки исключен.

Следует следить за работоспособностью клапана. При перемерзании причина скорее всего в плохой работе основной вентиляции. В таком случае нужно прочистить вытяжку в квартире. Для проверки к отверстию подносят лист. Он должен притягиваться к вентиляционному отверстию потоком воздуха.

При образовании наледи зимой на конструкции нужно отодвинуть штору. Плотные занавески создают около окна холодную зону. Воздух не может полноценно проникать в комнату.

Если поступает слишком много воздуха нужно отрегулировать устройство. Если заслонка задвинута максимально, нужно перекрыть часть стандартной вентиляции.

Фильтр и шумоизолятор можно промыть в мыльном растворе. Это можно сделать только в том случае, если они выполнены полностью из синтетических материалов. Внутренний корпус от пыли очищают при помощи пылесоса.

Перед установкой синтетические фильтры после мытья полностью просушивают. Влажными их устанавливать категорически запрещено.

Приточный клапан – полезное конструкционное решение. Помогает полностью восстановить микроклимат в помещении. Стоит недорого, но полностью выполняет свои функции.

Рекомендуем посмотреть видео установки клапана

        Поделиться:

Приточно-вытяжные клапаны воздушные дисковые пластиковые серии А … ВРФ

  • Описание
  • Модификации
  • Загрузки

Описание

Описание

ПРИМЕНЕНИЕ
  • Для приточно-вытяжной вентиляции, кондиционирования и воздушного отопления.
  • Монтаж в подвесные потолки или стены.
  • Используется для обеспечения правильной циркуляции воздуха в помещениях.

ДИЗАЙН
  • Изготовлен из высококачественного пластика (АБС-пластик или полистирол).
  • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
  • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.
  • Простой монтаж с помощью распорных проушин и монтажного фланца со стопорным кольцом.
  • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

Клапаны приточного воздуха дисковые серии А… ПР

  • Описание
  • Модификации
  • Загрузки

Описание

Описание

ПРИМЕНЕНИЕ
  • Для приточной вентиляции, кондиционирования и воздушного отопления.
  • Предназначен для настенного монтажа или встраивания в подвесной потолок.
  • Используется для организации правильной подачи и циркуляции воздуха в помещениях.

ДИЗАЙН
  • Изготовлен из высококачественного пластика (АБС-пластик или полистирол).
  • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
  • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.
  • Простой монтаж с помощью распорных проушин
  • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

Выбрать приточный клапан — что лучше и как установить | Сделай сам

С наступлением холодов проветривать помещения становится сложнее.Открытые створки вызывают сквозняк, а ты их закрываешь — и через час-два в квартире становится душно. Оконные и настенные клапаны помогают организовать приток свежего воздуха . Как выбрать тип устройства и как его установить?

В многоквартирных домах всегда предусмотрены вытяжные стояки, а приток свежего воздуха ранее организовывался через протечки в окнах. Позже, примерно с начала 2010-х, девелоперы стали оснащать жилье специальной оконной и настенной арматурой, иначе — вентиляторами.Такой проветриватель при удачной конструкции и отсутствии ошибок при установке обеспечивает стандартный приток свежего воздуха, но не пропускает наружу насекомых и уличный шум.

Проблемы с принудительной вентиляцией обычно возникают у владельцев квартир в старых домах, заменяющих окна без уплотнителей или с щеточными уплотнителями на новые с резиновыми уплотнителями.

Сложности возникают в новостройках, где чаще всего устанавливают самую дешевую арматуру — с малой пропускной способностью или плохой теплоизоляцией.Если в комнатах зимой не хватает свежего воздуха или гуляют сквозняки, необходимо будет заменить приточные устройства или установить дополнительные.

Какие типы клапанов предлагает рынок и на какие характеристики и опции следует обращать внимание при выборе?

Правило первое: узнайте пропускную способность клапана. Согласно СП 60.13330.2012 «Отопление, вентиляция и кондиционирование» минимальный воздухообмен в жилых помещениях должен составлять 3 м 3 / час на 1 м 2 площади пола или 0,35 от общего объема жилого помещения. квартиру посуточно.Многие специалисты считают эти требования завышенными и не учитывают численность населения дома, но они остаются плавным ориентиром при выборе вентиляционных устройств.

Складчатые клапаны (а, 6) локально снижают влажность в зоне окна и тем самым предотвращают образование конденсата на стекле
Простейший не требующий обслуживания клапан (в) полностью забивается пылью через 2-3 года, после чего он необходимо заменить. Модели со съемным корпусом (g) легко чистятся

Долгое время были популярны так называемые системы складывания — Airbox Standart, REHAU AirComfort и др.Сейчас они обычное дело. Устройства этого типа размещаются между оконной рамой и створкой — в так называемом ложном люфте. Они полностью незаметны ни изнутри, ни снаружи, что наряду с невысокой стоимостью и простотой монтажа привлекает потребителей. Но у конструкции есть серьезный недостаток — низкая пропускная способность. всего 4-7 м3 / ч. То есть даже при установке двух клапанов (а это возможно только при наличии двух открывающихся створок) свежего воздуха не хватит даже на одного человека.На практике такие клапаны лишь незначительно снижают влажность в помещении.

Можно установить одну из новых моделей складывания с внутренним патч-блоком и регулируемой заслонкой (у старых была только гибкая ветрозащитная петля) — AirValve, Air-Box Comfort, Air-Box Eco и т. Д. Внутренний блок имеет небольшие размеры. размеры и лишь немного выступают из плоскости створки, в то время как эти клапаны имеют расход 18-32 м3 / ч. Но есть неприятный нюанс: модели без воздушного фильтра могут свистеть или гудеть при сильном ветре.Еще больший воздушный поток (28-45 м 3 / ч) обеспечивают врезные клапаны типа Aereco EMM, Air-Box Comfort S или Ventec VT 100, но их сложнее установить.

Правило второе: учитывайте нюансы монтажа. Большинство оконных клапанов можно установить не только при ремонте квартиры или замене окон, но и позже. Услугу легко заказать у производителя светопрозрачных конструкций или в сервисной компании. Однако многие модели домашнего мастера легко монтируются самостоятельно.

Для установки складного клапана достаточно просверлить отверстия под крепежные винты корпуса и заменить два фрагмента стандартных уплотнений на меньшие прокладки, которые поставляются с устройством. Учтите, что откидные клапаны предназначены только для пластиковых окон, так как в деревянных конструкциях другая схема крепления уплотнителей.

Для установки врезной задвижки требуется фрезеровать или выпилить открытые продолговатые отверстия в профильной коробке, створке или импосте. Сделать это можно, не разбирая окно, даже не нужно снимать створку с петель, хотя проделать отверстия будет проще.Затем изнутри крепится корпус клапана с ручкой регулятора. а снаружи — козырек.

Проблема в том, что все оконные рамы и створки шириной более 450 мм обычно усилены стальной подкладкой, которую довольно сложно распилить.

Можно, конечно, использовать электрогравер, но работа впереди непростая и долгая. Наличие арматуры лучше заранее проверить с помощью магнита или металлоискателя. Если вкладыш на месте, то есть смысл заказать узкую задвижку, которая крепится на накладке — выступающих краевых частях рамок (ширина отверстий не должна превышать 12 мм).

Правило третье: по возможности ставьте задвижку на верхний профиль оконной рамы или створки. В этом случае тяга практически не ощущается. Технически практически любой вентиль можно расположить вертикально — на стойке ящика, створке, импосте, а для некоторых моделей, например, вентилятора OKFIL, это основной способ установки. Но при таком размещении у окна почти наверняка образуется зона теплового дискомфорта.

Решетка наружного блока совмещена с сеткой и предназначена для защиты от насекомых (г).Наиболее удобные клапаны со скользящей заслонкой, позволяющей плавно регулировать пропускную способность (d)
Верхние клапаны обычно доступны не только в белом, но и в сером, кофейном и темно-коричневом цветах, чтобы не контрастировать с рамками из дерево и древесно-клееный профиль


См. Также: Вентиляция частного дома: от А до Я


Правило четвертое: выбирайте клапан с ручной регулировкой. Многие приточные устройства оснащены встроенным датчиком влажности, который автоматически открывает и закрывает заслонку в зависимости от состояния атмосферы в помещении (гигро-регулируемые клапаны).На практике датчик иногда работает некорректно, особенно если окна выходят на южную сторону и корпус клапана нагревается солнцем. Поэтому крайне желательно, чтобы также был установлен ручной регулятор.

Настенная приточная установка Aereco UNT регулируется автоматически и вручную. Производительность до 40 м3 / ч; Пылевой фильтр отсутствует

При работе откидного устройства (а, 6), а также врезного клапана (в) поток холодного воздуха должен быть направлен к потолку.Тепловизионные тесты подтверждают, что в этом случае около окна не появляется холодная зона

Правило пятое: обратите внимание на дизайн внешней части (козырька). Обычный козырек с металлической или пластиковой решеткой защищает только от дождя и насекомых. Если фасад дома выходит на большую улицу или шоссе, пригодится акустический козырек с шумопоглощающей мембраной от 1200 руб. Значение изоляции воздушного шума с таким козырьком, по заявлению производителей, достигает 42 дБ при полностью открытой заслонке; на практике это означает, что после установки приточного устройства звукоизоляция окна совершенно не ухудшается.Правило шестое: при замене устройства запаситесь установочным шаблоном.

Старый створчатый или врезной клапан, как правило, можно заменить на новую модель, но только с такой же или большей длиной корпуса. Чтобы не ошибиться, демонтируйте старый клапан, загрузите новый монтажный шаблон с сайта производителя, распечатайте его и поместите на имеющиеся отверстия. Точное совпадение не обязательно — важно, чтобы новая фреза перекрывала старую.

без спиц

Некоторые оконные и настенные клапаны оснащены поролоновым фильтром, задерживающим пыль и пыльцу.К тому же в суровую зиму защитит от промерзания клапана. Но такой фильтр пропускает неприятные запахи и вредные газы (автомобильные выхлопы), к тому же максимальная пропускная способность оконных моделей с фильтром составляет 18 м3 / ч, настенных — около 30 м3 / ч. Для лучшей очистки и увеличения воздушного потока необходим настенный блок со встроенным электрическим вентилятором (например, Blauberg Fresher, OXY или Winzel Expert), который может проталкивать воздух через многослойный фильтр. Но продавцы такого типа намного дороже — от 12 тысяч рублей.Вентилятор потребляет 50-150 Вт / ч и работает практически бесшумно.

ОТДЫХ У СТЕНЫ

Настенный клапан состоит из проходной трубы, внутреннего и внешнего блоков. Преимущество настенных устройств перед оконными в том, что первые почти всегда имеют пылевой фильтр и имеют большую пропускную способность — 30-60 м. 3 / H.

Лучше всего установить клапан прямо над радиатором, чтобы холодный воздух смешивался с поднимающимся горячим потоком. (Другой вариант — вверху стены.) Удобнее всего проводить работы во время ремонта, но можно и после его завершения. В дальнейшем вентиль вместе с радиатором можно скрыть декоративной ширмой.


См. Также: Ремонт самовентиляции — устранение неисправностей


УСТАНОВКА НАПОРНОГО КЛАПАНА НА ОКНО СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев — замечательный специалист своего дела © Фото: Владимир Григорьев / Burda Media

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Другой подход к вентиляции плесени

Загрузка плеера …

Динамический (а не статический) клапан для удаления воздуха из формы помогает устранить наиболее распространенные последствия плохой вентиляции полости.

Правильная вентиляция пресс-формы необходима для производства качественных деталей. Во время процесса формования воздух, содержащийся в форме, должен выходить, иначе расплав сожмется и задержит этот воздух в полости. Сочетание давления расплава и высокой температуры воспламеняет кислород (так называемый «дизельный эффект»), вызывая ожоги (карбонизацию), блеск и трещины от напряжения в готовой пластмассовой детали. Плохая вентиляция, наряду с дизельным эффектом, также может привести к износу пресс-формы на линиях разъема пресс-формы, что приводит к появлению заусенцев (избытка пластика) на впрыскиваемой детали.

Уменьшение скорости впрыска даст больше времени для выхода воздуха из полости через вентиляционные отверстия, но это приводит к другим проблемам, таким как короткие выстрелы (неполные детали). Это происходит потому, что по мере снижения скорости впрыска температура пластика снижается. Чем ниже температура пластика, тем выше вязкость расплава, в результате чего пластик начинает затвердевать до того, как форма будет полностью заполнена, и поэтому получаются неполные детали.

Кроме того, при литье полукристаллических полимеров под давлением необходимо приложить давление упаковки (повышенное давление впрыска) к материалу после завершения заполнения.Это помогает полимерным цепям перестраиваться при замерзании и образовывать частично упорядоченные области, гарантируя механические свойства готовой детали. Как только материал достигает температуры стеклования, движение молекулярных цепочек замораживается.

Уплотнение возможно до тех пор, пока центральный канал потока расплавленного материала может передавать давление уплотнения от точки впрыска ко всей нагнетаемой части. Чем больше время наполнения, тем холоднее материал, что может привести к плохой упаковке.Эта плохая упаковка вызывает коробление детали и меньшее соответствие конструкции и текстуры полости. Линии вязания и другие эстетические характеристики детали строго связаны с температурой пластика во время формования, поэтому эффективное время заполнения важно для получения правильных линий сварки и получения качественных деталей.

Неправильное заполнение полости также может задерживать воздух между двумя пластиковыми фронтами потока. Программный анализ, который может предсказать критические точки, в которых вероятно возникновение воздушных ловушек, может помочь обеспечить правильное размещение вентиляции пресс-формы.

Стандартная вентиляция пресс-формы включает в себя проходы между механическими элементами пресс-формы, через которые может выходить воздух. Типичные места вентиляции могут включать, например, между линиями разъема, штифтами или выталкивающими штифтами или скользящими элементами, такими как ползунки и кулачки. Когда линии разъема и скользящие элементы не обеспечивают достаточной вентиляции, полость пресс-формы может быть разделена на вставки, чтобы увеличить количество возможных зон вентиляции.

Вязкость материала ограничивает рекомендуемый размер вентиляционных отверстий, которые следует использовать в форме.Чем ниже вязкость, тем меньше рекомендуемая вентиляция. Фактически, отраслевые стандарты размера вентиляционного отверстия определяются материалом, который вводится в пресс-форму. Вязкость также зависит от температуры расплава, а вязкость материала, протекающего в небольшое вентиляционное отверстие, изменяется в зависимости от давления впрыска.

Газы, образующиеся при формовании, также влияют на вентиляцию. Такие материалы, как полиамид (PA), полифениленсульфид (PPS), полиэфирэфиркетон (PEEK), поликарбонат (PC) со стекловолокном, полиэтилентерефталат (PET), полиоксиметилен (POM) и материалы с огнестойкими свойствами выделяют газы во время формования.При образовании газа образуются маслянистые отложения, которые загрязняют вентиляционные канавки, каналы и поверхность полости, вызывая дефекты деталей. Удаление газов, образующихся при расплаве, может снизить частоту очистки пресс-формы и уменьшить загрязнение полости пресс-формы.

Нестандартные вентиляционные решения

Несмотря на то, что существуют некоторые рекомендации по проектированию и обработке вентиляционных отверстий для оптимизации пропускной способности без удаления чрезмерной опорной поверхности линии разделения, стандартные системы вентиляции предлагают ограниченную вентиляционную способность и производительность.Однако есть несколько нестандартных решений для вентиляции, которые можно добавить к вентиляции полости для улучшения характеристик формы:

Пористые спеченные материалы можно вставить в полость, чтобы действовать как вентиляционное отверстие. Это снижает давление впрыска и, следовательно, уровень брака и брака. Имейте в виду, что чем толще пористый материал, тем меньше пропускная способность, поэтому для сбора газов необходимо обработать соответствующие вентиляционные каналы. Также необходима частая чистка вентиляционных отверстий, так как газовые отложения могут накапливаться и частично или полностью блокировать удаление воздуха и газа из полости.

Вакуумная технология позволяет удалять воздух из полости перед процессом впрыска. Хотя это решает проблему в восходящем направлении, это также приводит к ограничению приложений и производительности. Например, чтобы втянуть воздух из полости и создать вакуум (без воздуха внутри полости), полость должна быть полностью герметичной. Это дорого и иногда невозможно в формах со скользящими элементами. И хотя вакуумная технология может решить проблемы с воздухом, она неэффективна при работе с газом, образующимся при заполнении полости.Впускной клапан закрывается перед заполнением, поэтому газы не могут выйти из полости.

Система перелива (область, соединенная с полостью через канал) может быть создана путем механической обработки выходного клапана, который соединяет последнюю точку заполнения полости с холодным лотком, который заканчивается в области вентиляции с вентиляционным отверстием размером около 0,1 мм. Затем вокруг вентиляционного отверстия вырезается канавка для сбора газов и их выхода из формы. В процессе наполнения воздух может проходить через заслонку, холодный желоб, вентиляционный канал и канавку для отвода газа.Пластик замерзает в вентиляционном отверстии и удаляется после каждого выстрела.

Реология (анализ заполнения) или метод проб и ошибок могут быть использованы для определения надлежащего размера вентиляционного отверстия в этом типе системы. Конструктор может начать с высоты вентиляционного отверстия 0,1 мм и длины 10 мм и при необходимости отрегулировать. Основное преимущество системы перелива — способность преодолевать пределы вентиляции. Вспышка в области перелива не должна быть проблемой, если она будет вырезаться из полости после каждого выстрела.

Ограничения системы перелива включают лишний расход материала после каждого выстрела, операцию резки перелива и дополнительные требования к пространству.Кроме того, вентиляционные заслонки должны располагаться на линии разделения пресс-формы, и это не решает проблем с воздушной ловушкой.

Альтернативные решения для вентиляции

Динамические (в отличие от статических) вентиляционные клапаны представляют собой альтернативное решение для вентиляции, которое может быть либо внешним (подключенным через канал или на холодном канале, если он есть в пресс-форме), либо внутренним по отношению к полости пресс-формы. Они разработаны, чтобы позволить воздуху и газам смолы быстро покидать полость через вентиляционный канал, который составляет несколько квадратных миллиметров — достаточно большой, чтобы преодолеть геометрические ограничения стандартных вентиляционных канавок.

Внешний клапан для удаления воздуха из формы состоит из корпуса, в котором находится направляющая для задвижки. И корпус, и направляющая спроектированы так, чтобы гарантировать коническое закрытие при перемещении скользящего элемента. Пружина удерживает ползун в открытом положении, создавая увеличенный объем вентиляции полости формы. В корпусе также имеются широкие вентиляционные каналы, соединенные с вентиляционной зоной между корпусом и затвором (см. Рис. 1а, б).

Выпускной клапан соединен с полостью или холодным лотком канавкой, которая позволяет газу течь из полости формы к клапану.Когда впрыснутый пластик достигает вентиляционного отверстия, он оказывает давление на ползун, сжимая пружину, заставляя ее выполнять коническое закрытие и предотвращая попадание пластика в клапан. Канавки для выпуска воздуха на корпусе клапана соединены с открытым пространством для выпуска воздуха с помощью механически обработанных каналов. Эти каналы должны быть как можно более прямыми, чтобы обеспечить максимальную вентиляционную способность клапана. Сам клапан может быть расположен в разных положениях в пресс-форме для достижения различных преимуществ и производительности пресс-формы.

Основным преимуществом внешней вентиляции формы на стороне литника является возможность отвода газов во время формования на вспомогательной литнике. Газы обычно вдавливаются в полость вместе с пластиковым материалом, и при использовании внешней вентиляции газы естественным образом текут там, где сопротивление ниже. Например, сопротивление потоку в конце холодного канала очень низкое по сравнению с сопротивлением внутри полости, где количество вентиляционных отверстий ограничено.

Вентиляция на стороне литника также может снизить противодавление воздуха, поскольку воздух в литнике и холодном литнике полностью выбрасывается, а не сжимается в полость.Принцип Бернулли гласит, что увеличение скорости жидкости происходит одновременно с уменьшением давления. Согласно этому принципу, скорость воздуха, протекающего через холодный канал (без противодавления) к клапану, приводит к понижению давления и всасыванию воздуха из полости в холодный канал. Преимущества этого могут значительно измениться в зависимости от размеров холодного литника и литника по отношению к объему впрыскиваемой детали (см. Рисунок 2).

В дополнение к стороне литника, другой вариант для внешней вентиляции формы — это последняя точка заполнения, когда расплав течет вперед в полости, воздух и газы выходят через клапан.Благодаря низкому противодавлению воздуха в полости, это позволяет управлять параметрами впрыска в большем окне, оптимизируя время впрыска, эстетику детали и механические характеристики.

Хотя внешняя вентиляция создает небольшой пластиковый выступ на детали, который позже необходимо удалить, туннельная заслонка позволит автоматически вырезать этот выступ во время выброса детали (см. Рисунки 3 и 4).

Внутренний выпускной клапан формы может быть размещен внутри полости формы и позволяет газу выходить из выпускного отверстия, которое автоматически закрывается под давлением впрыскиваемого пластика.Этот тип клапана состоит из внешней втулки, скользящего вала и центрального штифта, который закрывает вентиляционное отверстие. (см. рисунок 5). Во время наполнения пружина соответствующей длины, диаметра проволоки и предварительного натяга толкает скользящий вал вперед в открытом положении. В этом открытом положении воздух и газы могут проходить через центральное отверстие и по широким внутренним вентиляционным каналам. Когда впрыснутый пластик встречается с клапаном, он оказывает давление на поверхность вала, сжимая пружину и закрывая клапан.В закрытом положении центральный штифт закрывает вентиляционное отверстие, предотвращая попадание пластика в клапан. Правильная работа клапана гарантируется точным размером вентиляционного отверстия, зоной безопасности и предварительным натягом пружины. Эти параметры позволяют клапану закрываться до того, как расплав заполнит широкие вентиляционные каналы (см. Рисунок 6).

Конструкция клапана этого типа требует, чтобы скользящий вал вошел в полость, когда клапан находится в открытом положении. Это гарантирует открытые вентиляционные каналы.Центральный вал перемещается вверх и вниз с определенным ходом, чтобы соответствовать толщине стенки пластмассовой детали. Чем короче ход, тем длиннее пластиковый выступ на детали (см. Обозначение «N» на Рисунке 6). Этот ход вала также может повлиять на характер заполнения полости. Чем тоньше пластиковая деталь, тем короче должен быть ход. Толщина детали и эстетические требования также определяют необходимый общий размер клапана.

CB Mold Services Inc.

Ermanno Balzi S.r.l.

Вот что это за секретные резиновые откидные створки за задним бампером для

Недавно я прогуливался по свалке со своим другом Тейлором, когда он спросил: «Что это за откидные створки на задних углах всех этих машин?» Понимая, что он, возможно, не единственный, кто задается вопросом, я решил написать этот пост об этих устройствах, которые действуют как жизненно важные клапаны сброса давления.

Обычно вы не видите этих воздухозаборников (также называемых вытяжными вентиляторами или предохранительными клапанами), потому что они спрятаны под пластиковой крышкой бампера снаружи и под облицовкой багажника изнутри. Но подобные клапаны существуют практически в каждой машине и состоят из простых пластиковых корпусов с эластомерными заслонками, которые открываются, когда давление в салоне значительно выше, чем снаружи, но в остальном остаются закрытыми под действием собственного веса.

Одной из причин, по которой существуют эти вытяжные устройства, является снижение давления, которое создается, когда кто-то закрывает дверь, поскольку высокое давление может вызвать дискомфорт у пассажиров, увеличить усилия закрытия дверей и даже вызвать чрезмерную нагрузку на окна и дверные проемы, что может привести к их открытию. снимите их с уплотнений и издайте шум при утечке воздуха.

G / O Media может получить комиссию

Вдобавок к этому, для повышения комфорта пассажиров и более оптимального размораживания окон вытяжные устройства обеспечивают постоянную циркуляцию свежего воздуха из воздухозаборника транспортного средства (обычно через вентиляционные отверстия на капоте — основание лобового стекла) через заднюю часть автомобиля и из закрылков. Таким образом, пассажиры получают стабильную вентиляцию без необходимости иметь дело с шумом и потенциальным мусором, связанным с открыванием окна.

Односторонние клапаны также облегчают жизнь электродвигателю нагнетателя HVAC, который должен преодолевать давление в кабине, чтобы подавать воздух через воздуховоды и выходить из вентиляционных отверстий в приборной панели.Корпорация Chrysler описывает важность вытяжных устройств в патенте 1965 года, написав:

Возможно, наиболее важным является то, что они уменьшают противодавление, против которого должен работать вентилятор нагревателя, тем самым значительно улучшая производительность и эффективность нагревателя. Кроме того, в автомобилях с жесткой крышей он предотвращает отталкивание недеформированных верхних краев окон от их сидений из-за избыточного внутреннего давления, тем самым предотвращая шум и беспорядочный воздушный поток, который мог бы сопровождать такое движение наружу верхней части окна. края.Избирательный отток вытяжного воздуха также приводит к непрерывной очистке салона от задымленного или иного загрязненного воздуха. весело играть на свалке.

Клапаны приточные вентиляционные: обзор, виды, типы

Перед тем, как уйти! Поделитесь этим контентом в любой социальной сети

Клапан приточной вентиляции Siaman

Недостаточная вентиляция помещения может быть вызвана конденсацией на окнах, особенно это заметно в холодное время года.Современные технологии, применяемые в строительстве, создают высокий уровень герметичности оконных и дверных конструкций, поэтому в помещении может скапливаться тяжелый воздух при недостаточной вентиляции. увеличивается влажность, что в свою очередь доставляет дискомфорт и приводит к распространению вредных микроорганизмов. Проветривание при открывании створки создает сильный приток воздуха, сквозняков, что тоже не приносит пользы. Оптимальный вариант — установка приточного вентиляционного клапана в стене или пластиковом окне. Клапанное устройство принудительной вентиляции На сегодняшний день существует несколько подобных систем, но принцип действия идентичен.В устройство вентиляционного клапана входят следующие элементы: труба с теплоизоляцией; защитный экран с москитной сеткой; клапан с регулятором. Разница во внешнем виде и конструкции деталей зависит от типа и расположения клапана (на стене или на окне). Принцип работы этого устройства прост, при разнице температур в помещении и на улице возникает разница в давлении воздуха, который приводит в действие клапаны приточно-вытяжных устройств. Благодаря простому устройству клапан может служить долго, при простейшем уходе: чистка решетки; Замена москитной сетки.Особенности работы систем вентиляции Основной задачей систем вентиляции штатной является обеспечение помещения постоянным притоком свежего воздуха и отвод отработанного воздуха, насыщенного углекислым газом и парами влаги. Поступающий воздух, проходя по подающей трубе, предварительно очищается от мусора и пыли. При этом, в отличие от окон или дефлекторов, посторонние звуки не проникают через вентиляционную систему. Дополнительная изоляция, поддерживающая стабильную температуру воздуха в канале трубы.Регулировать силу вентиляционного потока можно с помощью специальных штор на выходе канала в комнату. Если настенный вентиль расположен над радиатором отопления, то зимой поступающий воздух подогревается восходящими тепловыми волнами. Установка вентиляционного клапана требует определенных навыков, специального оборудования и опыта выполнения данных работ. Устанавливая задвижку, мастер снимает часть основания (стену или окно), где в дальнейшем будет ставиться специальная пломба, служащая непосредственно для монтажа работ.Приточная вентиляция относится к пассивному типу, не требует электричества, для нее используется перепад давления воздуха снаружи и внутри дома. Эта технология энергосберегающая, экономичная и экологически чистая. После правильной установки вентустановки свежий воздух начнет самостоятельно втягиваться в помещение, а отработанный воздух будет выводиться через вытяжные вентиляционные каналы. Этот клапан работает не только с потоком свежего воздуха, но и с вытяжкой. Важный! Естественно, циркуляция воздушного потока возможна только при температуре наружного воздуха не более 5 градусов.При более высоких показателях необходимо использовать принудительную вентиляцию источника питания. Типы клапанов приточного воздуха Существует всего два типа вентиляционных клапанов, предназначенных для установки в жилых помещениях — настенные и оконные. Настенный вентиль представляет собой трубу, снабженную теплоизоляцией, защитной решеткой и непосредственно с вентилем, который может регулировать поступающую воздушную смесь. Различные модификации устройства могут иметь как ручной, так и автоматический способы настройки. Если установлен автоматический впускной клапан, будут регулироваться следующие процессы: загрязнение воздуха; высокая влажность; неравномерное давление.Эти устройства необходимо запитать от источника электроэнергии. Некоторые особенности настенных приточных клапанов Паровые клапаны имеют следующие особенности: возможная мощность 72 кубометра в час; интеграция фильтра глубокой очистки; при установке возникают определенные трудности (дыра в стене и т. д.). Надо отдать должное, вентиль стеновой конструкции может обеспечить лучшую циркуляцию воздуха в помещении, чем окно. К тому же он обладает высокой тепло- и звукоизоляцией и не пропускает влажный воздух внутрь помещения. Воздух с улицы, попадая в трубу вентиляционного канала, очищается от примесей и загрязнений, проходит по лабиринтному каналу, проходит дополнительную очистку и набирает стабильную скорость.Затем масса очищенного воздуха, регулируемая специальной заслонкой с ручным или автоматическим управлением, попадает в жилую комнату. Но у этих вентиляционных устройств есть и недостатки: нужно регулярно чистить фильтры; система может замерзнуть при достижении определенных отрицательных температур; стоимость довольно высока; установка требует дополнительных затрат. Важный! Этот агрегат можно устанавливать в помещениях с низким потолком. / Это значительно увеличивает область применения приточного клапана настенного монтажа.Особенности оконного приточного вентиляционного клапана. Оконное оборудование за счет более простой конструкции и способа монтажа приобрело широкую популярность. К отличительным особенностям оконной вентиляции можно отнести: простое устройство; воздух очищается и подается круглосуточно; производительность одного клапана до 7 м3 / час. Приточный вентиляционный клапан представляет собой щелевое устройство, снабженное специальными клапанами для регулирования. Установка этих клапанов возможна не только в пластиковые окна, но и в любые оконные конструкции, чаще всего пластиковые окна.Само устройство необходимо разместить в верхней части оконной системы. Необходимые условия для нормальной работы впускного клапана окна: должна быть дополнительная вытяжная вентиляция. В отличие от настенных систем здесь нет вытяжных каналов; максимальная температура наружного воздуха +5 градусов; герметичная дверь в комнату или главное помещение, чтобы предотвратить смешивание других воздушных потоков от входа, чтобы сохранить эффективность впускного оконного клапана. Чтобы проветривать всю комнату, воздух должен свободно перемещаться между всеми комнатами.Для этого необходимо либо открыть дверь, либо создать зазор между дверным полотном и полом. Отзывы людей, установивших это устройство в свои окна, говорят о том, что клапан склонен к замерзанию. Но, зачастую, причина тому — неправильная установка и настройка устройства. Есть отдельные рекомендации специалистов, которые следует использовать при усилении заморозков, например, заклеить клапан или его часть скотчем. Модели клапанов, оснащенные автоматикой, обладают дополнительным функционалом: гигрометр, регулирующий воздушный поток по влажности; контроль влажности; контроль давления.Из недостатков можно отметить: требуется дополнительное извлечение; пропускная способность невысокая; нет предварительных фильтров; клапан замерзает при низких температурах. Все представленные на рынке модели фильтров приточного воздуха имеют общую схему работы. С задачей эти устройства справляются в условиях обеспечения свежим воздухом бытовых, жилых и других типов помещений.

Перед тем, как уйти! Поделитесь этим контентом в любой социальной сети.

Ссылка на источник

1926 г.57 — Вентиляция. | Управление охраны труда

Кожухи шлифовальной и полировальной ленты должны быть сконструированы как можно ближе к работе. Капюшон должен доходить почти до пояса, а с обеих сторон должны быть предусмотрены отверстия шириной 1 дюйм (2,54 см).

На рисунке D-57.8 показан типичный кожух для работы с лентой.

 (Для Рисунка D-57.1 нажмите здесь)  Рисунок D-57.1 - Вытяжной кожух дискового шлифовального станка с вертикальным шпинделем
 и соединения патрубков  ____________________________________________________________________
 | | |
 Dia.D дюймы (см) | Выхлоп E | Объем |
____________________________ | __________________ | Исчерпаны | Примечание
 | | | | в 4500 |
 Мин. | Максимум. | Нет | | фут / мин |
 | | Трубы | Dia. | фут (3) / мин |
_________________ | __________ | _______ | __________ | ___________ | ________
 | | | | |
................. | 20 | 1 | 4 1/4 | 500 | Когда
 | (50.8) | | (10.795) | | одна половина
 | | | | | или больше
 | | | | | принадлежащий
 | | | | | диск может
 | | | | | быть с капюшоном,
 | | | | | использовать
 | | | | | выхлоп
 | | | | | воздуховоды как
 | | | | | показано на
 | | | | | левый.Более 20 (50,8) ... | 30 | 2 | 4 | 780 |
 | (76.2) | | (10.16) | |
Более 30 (76,2) ... | 72 | 2 | 6 | 1,770 |
 | (182,88) | | (15.24) | |
Больше 53 (134,62). 72 | 2 | 8 | 3,140 |
 | (182,88) | | (20.32) | |
_________________ | __________ | _______ | __________ | ___________ | __________
 | | | | |
 | 20 | 2 | 4 | 780 | Когда нет
 | (50.8) | | (10.16) | | капюшон может
 | | | | | использоваться
 | | | | | над
 | | | | | диск
 | | | | | использовать
 | | | | | выхлоп
 | | | | | каналы
 | | | | | в качестве
 | | | | | показано
 | | | | | слева.Более 20 (50,8) ... | 20 | 2 | 4 | 780 |
 | (50,8) | | (10.16) | |
Более 30 (76,2) ... | 30 | 2 | 5 1/2 | 1,480 |
 | (76.2) | | (13.97) | |
Больше 53 (134,62). 53 | 4 | 6 | 3,530 |
 | (134.62) | | (15.24) | |
 | 72 | 5 | 7 | 6,010 |
 | (182,88) | | (17.78) | |
_________________ | __________ | _______ | __________ | ___________ | __________
 Потери на входе = 1,0 скоростное давление паза + 0,5 скоростное давление ответвления.
 Минимальная скорость прорези = 2000 футов / мин - ширина прорези 1/2 дюйма (1,27 см).  (Для Рисунка D-57.2 нажмите здесь)  Рисунок D-57.2 - Стандартный кожух шлифовального станка  _____________________________________________________________________
 | |
 Размер колеса, дюймы (сантиметры) | |
_____________________________________________ | Выхлоп | Объем
 | | розетка, | воздуха
 Диаметр | | дюймы | в
______________________________ | Ширина, макс. | (сантиметры) | 4,500
 | | | E | фут / мин
 Мин = d | Макс = D | | |
_________________ | ____________ | ______________ | _______________ | _______
 | | | |
 | 9 (22.86) | 1 1/2 (3,81) | 3 | 220
Больше 9 (22,86) ... | 16 (40,64) | 2 (5,08) | 4 | 390
Больше 16 (40,64) .. | 19 (48,26) | 3 (7,62) | 4 1/2 | 500
Больше 19 (48,26) .. | 24 (60,96) | 4 (10,16) | 5 | 610
Более 24 (60.96) .. | 30 (76,2) | 5 (12,7) | 6 | 880
Более 30 (76,2) ... | 36 (91,44) | 6 (15,24) | 7 | 1,200
_________________ | ____________ | ______________ | _______________ | _______
 Входной убыток = 0.45 скоростное давление при конусном взлете 0,65
скоростное давление для прямого взлета.  (Для Рисунка D-57.3 нажмите здесь)  Рисунок D-57.3 - Метод установки вытяжного кожуха
 к шлифовальным машинам с поворотной рамой  Примечание: перегородка для максимального уменьшения переднего открытия.  (Для Рисунка D-57.4 нажмите здесь)  Рисунок D-57.4  Стандартный кожух для полировки и полировки
_____________________________________________________________________
 | |
 Размер колеса, дюймы (сантиметры) | |
_____________________________________________ | Выхлоп | Объем
 | | розетка, | воздуха
 Диаметр | | дюймы | в
______________________________ | Ширина, макс. | E | 4,500
 | | | | фут / мин
 Мин = d | Макс = D | | |
_________________ | ____________ | ______________ | _______________ | ________
 | | | |
 | 9 (22.86) | 2 (5,08) | 3 1/2 (3,81) | 300
Больше 9 (22,86) ... | 16 (40,64) | 3 (5,08) | 4 | 500
Больше 16 (40,64) .. | 19 (48,26) | 4 (11,43) | 5 | 610
Больше 19 (48,26) .. | 24 (60,96) | 5 (12,7) | 5 1/2 | 740
Более 24 (60.96) .. | 30 (76,2) | 6 (15,24) | 6 1/2 | 1,040
Более 30 (76,2) ... | 36 (91,44) | 6 (15,24) | 7 | 1,200
_________________ | ____________ | ______________ | _______________ | _______
 Входной убыток = 0.15 скоростное давление для конического взлета; 0,65
скоростное давление для прямого взлета.  (Для Рисунка D-57.5 нажмите здесь)  Рисунок D-57.5 - Корпус для полировки или шлифования подставки  Потери на входе = 0,45 скоростного давления для конического взлета.  (Для Рисунка D-57.6 нажмите здесь)  Рисунок D-57.6 - Горизонтальный одношпиндельный дисковый шлифовальный станок
 Соединения вытяжного кожуха и патрубка  ______________________________________________________________
 | |
 Диаметр D дюймы (сантиметры) | Выхлоп E | Объем
_____________________________________ | диам.| измученный
 | | дюймы | в 4,500
 Мин. | Максимум. | (см) | фут / мин
 | | | фут (3) / мин
_____________________ | _______________ | ___________ | _____________
 | | |
 | 12 (30,48) | 3 (7,6) | 220
Больше 12 (30.48) ...... | 19 (48,26) | 4 (10,16) | 390
Больше 19 (48,26) ...... | 30 (76.2) | 5 (12,7) | 610
Более 30 (76,2) ....... | 36 (91,44) | 6 (15,24) | 880
_____________________ | _______________ | ___________ | _____________
 ПРИМЕЧАНИЕ: Если шлифовальные круги используются для шлифования дисков,
вытяжки должны соответствовать прочности конструкции и материалам, как
описано в 9.1.  Потери на входе = 0,45 скоростного давления для конического взлета.  (Для Рисунка D-57.7 нажмите здесь)  Рисунок D-57.7 - Горизонтальный двухшпиндельный дисковый шлифовальный станок
 Соединения вытяжного кожуха и патрубка  _____________________________________________________________________
 | | |
 Диаметр диска.дюймы | | Объем |
 (сантиметры) | Выхлоп E | истощены |
____________________________ | __________________ | в | Примечание
 | | | | 4,500 |
 Мин. | Максимум. | Нет | | фут / мин. |
 | | Трубы | Dia. | фут (3) / мин |
_________________ | __________ | _______ | __________ | ___________ | _________
 | | | | |
 | 19 | 1 | 5 | 610 |
 | (48.26) | | | |
Больше 19 (48,26) .. | 25 | 1 | 6 | 880 | Когда
 | (63,5) | | | | ширина "W"
 | | | | | разрешения,
 | | | | | выхлоп
 | | | | | каналы
 | | | | | должен
 | | | | | быть как
 | | | | | около
 | | | | | самый тяжелый
 | | | | | шлифование
 | | | | | в качестве
 | | | | | возможный.Более 25 (63,5) ... | 30 | 1 | 7 | 1,200 |
 | (76.2) | | | |
Более 30 (76,2) ... | 53 | 2 | 6 | 1,770 |
 | (134.62) | | | |
Больше 53 (134,62). 72 | 4 | 8 | 6,280 |
 | (182,88) | | | |
_________________ | __________ | _______ | __________ | ___________ | ________
 Потери на входе = 0,45 скоростного давления для конического взлета.(Для Рисунка D-57.8 нажмите здесь)  Рисунок D-57.8 - Типовой кожух для работы с ремнем  Потери на входе = 0,45 скоростного давления для конического взлета.  __________________________________________________________
 |
 | Объем выхлопа
 Ширина ремня W. дюймы (сантиметры) | фут [1] / мин
_______________________________________ | __________________
 |
До 3 (7.62) ......................... | 220
От 3 до 5 (от 7,62 до 12,7) .................. | 300
От 5 до 7 (от 12,7 до 17,78) ................. | 390
От 7 до 9 (от 17,78 до 22,86) ................ | 500
От 9 до 11 (от 22,86 до 27,94) .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
