Клапан на вытяжку в ванной: в ванной в туалете, на кухне

в ванной в туалете, на кухне

Вентиляция, особенно в многоквартирном доме – система сложная и многокомпонентная. В большинстве случаев воздух циркулирует и выводится за счет перепадов давления. Иногда избыток влаги и запахи не выводятся, а возвращаются. Чтобы устранить опрокидывание тяги, используют обратный клапан для вентиляции.

Содержание

1. Назначение и описание обратных клапанов
2. Устройство и принцип работы
3. Сфера применения
4. Разновидности обратных клапанов
5. По способу открывания
6. По конструкции
7. Критерии выбора
8. Монтаж своими руками
9. На кухне с вытяжкой
10. В ванной и туалете

Назначение и описание обратных клапанов

Нарушения в работе вентиляции обуславливает много факторов: установка электрических вытяжек, монтаж герметичных металлопластиковых окон, огрехи и ошибки в устройстве системы. В итоге естественный поток воздуха не только замедляется, но и опрокидывается – возвращается. В ванной это доставляет большие неудобства – комната остается сырой, а в кухне может быть опасно.

Обратный клапан – устройство, предупреждающее возврат воздуха. Он пропускает выходящий поток, но как только возникает давление со стороны вентиляции, перекрывает проход. Собственно вентиляцию клапан не восстанавливает, но избавляет от влаги и запахов.

Требуется установка в следующих случаях:

• печное отопление – во время работы печи усиливается тяга в дымоходе, что приводит к появлению обратной тяги в вентиляционной трубе;
• неудачное размещение вытяжной трубы;
• отсутствие приточной вентиляции – из-за засорений или поломки;
• ресинхронизация работы системы – например, при установке мощной вытяжки в одной квартире, воздушные потоки в других замедляются и опрокидываются;
• несколько вытяжек – при неверном расчете тяга в одном канале приводит к нарушению тяги в других.

Валера

Голос строительного гуру

Задать вопрос

Определить, нужен клапан в доме или нет, можно с помощью теста. К отверстию вентиляции при открытом окне подносят зажженную свечу. Если пламя отклоняется в сторону вентиляционного канала и гаснет, все в порядке. Если наоборот – нужен обратный клапан

Да

22.55%

Нет

47.06%

Планирую поставить

30.39%

Проголосовало: 102

Устройство и принцип работы

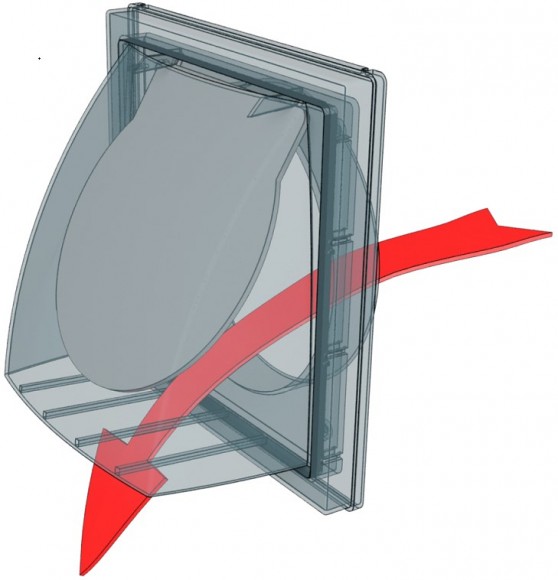

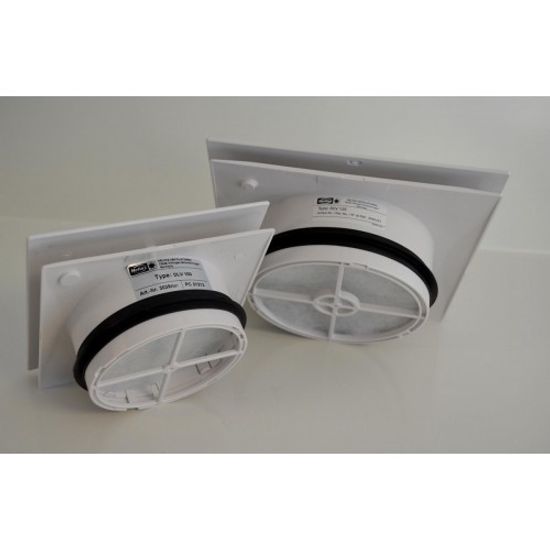

Обратный клапан для вентиляции устроен просто. Это круглая или прямоугольная рама с подвижными лопастями – лепестковыми, «бабочкой», в виде жалюзи. Пока воздух выходит из комнаты, заслонки остаются в горизонтальном положении и не мешают проходу. Как только воздух начинает засасываться обратно, заслонка разворачивается и блокирует отверстие.

Клапан нередко комбинируют с вентилятором. В этом случае принцип его работа несколько отличается. Когда вентилятор включен, заслонка открыта. Прибор намного быстрее выгоняет из комнаты избыток влаги, пара и запахи. Когда устройство выключают, заслонка перекрывает отверстие, блокируя выход воздуха естественным путем.

Сфера применения

Кухонная вытяжка обязательно оборудуется обратным клапаном, иначе при сильном ветре на улице запахи вместе с копотью вернутся на кухню.

Если хотят сохранить естественную и принудительную вентиляцию на входе в воздуходув ставят тройник. Он включает вытяжку с обратным клапаном и обратный клапан на втором входе. Такая конструкция предупреждает нарушение тяги во время работы устройства и при естественной вентиляции.

Санузел и ванную обычно оборудуют собственными вентшахтами. Обратный клапан ставят на вход. Вывод воздуха осуществляется естественным путем, но при опрокидывании клапан блокирует обратное движение. Если канал есть только в туалете, как в старых домах, клапанное приспособление монтируют не на вход в туалете, а в канал между ванной и санузлом.

Используется он и в более сложных случаях, когда шахтой оснащается только кухня. Вытяжные трубы прокладывают в туалет и ванную, заводят на кухню. Устанавливают устройства в трубу, идущую от ванной, в вытяжку, сооружают над ее куполом тройник, а выход на улицу оборудуют решеткой с обратным клапаном. В противном случае запах из разных помещений будут оставаться в каком-то одном, что недопустимо.

В жилых комнатах такой проблемы обычно нет: открытые окна обеспечивают проветривание. Однако в частных домах внутренние помещения и подвальные тоже оснащаются собственными вентканалами. Обратный клапан понадобится в любом из них.

Предупреждает появление обратной тяги

Не потребляет электричество

Легко комбинируется с вентилятором

Прост в монтаже и обслуживании

Низкая стоимость

Многие модели при работе стучат

Для блокировки нужен сильный поток воздуха

Часто нужно чистить

Разновидности обратных клапанов

Воздушный вентиляционный клапан, как правило, приспособление механическое. Выполняется из оцинкованной стали, реже из нержавеющей. Есть пластиковые модели. На рынке встречаются комбинированные: пластиковый корпус с металлической заслонкой.

Материал изготовления должен совпадать с материалом вытяжки или воздуховода.

По способу открывания

Классифицируют устройства по способу открывания. Есть 3 разновидности.

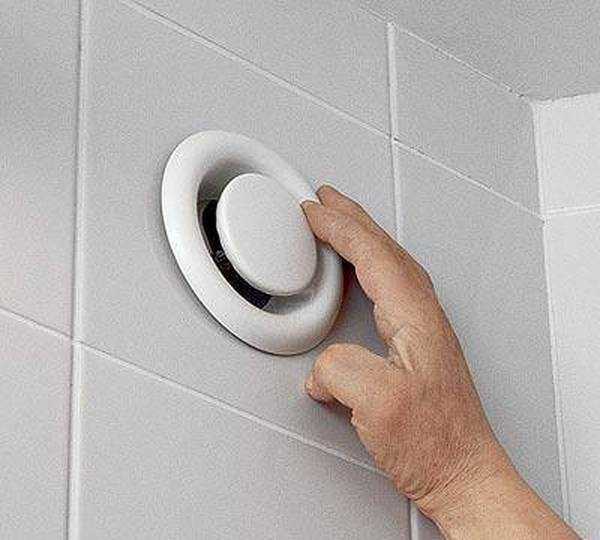

• Ручной клапан – заслонку открывать и закрывать нужно вручную, с помощью рычага. Это не слишком удобно. Кроме того, заслонка не может полностью блокировать отверстие для задержки запахов.
• Механический – самое популярное решение. Механический или гравитационный клапан открывается и закрывается самостоятельно под действием напора воздуха.
• С электроприводом – заслонка открывается и закрывается принудительно, согласуюсь с работой вентилятора. Монтируется только на системы с принудительной циркуляцией.

Валера

Голос строительного гуру

Задать вопрос

Ручной клапан, несмотря на явное неудобство, необходим, когда вытяжную трубу выводят не в вентканал, а прямо на улицу и оборудуют систему вентилятором. В этом случае ручная заслонка, открывающаяся только на время работы вытяжки, удобнее: она не обмерзает и не застревает, как это часто случается с механическим обратным клапаном.

По конструкции

Обратный клапан-хлопушка

Чувствительность клапана к воздушному потоку определяется формой заслонки и методом открывания. Чтобы он срабатывал в естественной вентиляции, мембрана или лепестки, перерывающие проход, должны быть довольно чувствительными. В приточке с принудительной вентиляцией заслонка может быть попроще. Но и в этом случае нужно, чтобы клапан открывался при самом слабом режиме работы вентилятора.

По форме и конструкции устройства различают следующие разновидности.

• Поворотная заслонка – хлопушка. Диск или прямоугольный фрагмент закрепляется на вертикальной или горизонтальной оси. Обычно ось устанавливается по центру отверстия, но может быть и смещена. Большая площадь заслонки обеспечивает высокую парусность, а значит и приличную чувствительность. При увеличении давления заслонка поворачивается целиком. Недостаток: при закрытии заслонка издает громкий хлопок, за что и получила свое название. Особенно раздражает такой шум ночью. Прокладки из силикона и резины не уменьшают шум. Если клапан ставят на систему с естественной циркуляцией, ось заслонки должна быть вертикальной. В этом положении для открывания нужно минимальное усилие.
• «Бабочка» – заслонка из двух частей. На вертикальной оси установлены 2 полдиска. В закрытом положении они удерживаются пружинами. Пружины слабые, открываются даже при сильном хлопке. Тем не менее, при слабой тяге в естественной вентиляции клапан может не сработать. Форма изделия круглая.
• Мембранная – заслонка состоит из 6 сегментов, закрепленных на осях. Лепестки изготовлены из тонкого гибкого пластика. Под давлением воздуха они разворачиваются отдельно или все вместе и открывают вентиляционное отверстие. Мембранный клапан выглядит очень подвижным и чутким, но таковым он остается, только пока чист. Накопление копоти и грязи быстро утяжеляет лепестки, они залипают и не поворачиваются.
• С гравитационной решеткой – напоминает плоские жалюзи. Заслонка состоит из несколько тонких ламелей, размещенных вертикально или горизонтально. Под давлением воздуха ламели открываются или закрываются. Не самый чувствительный вариант, зато бесшумный, поэтому чаще монтируется в комплекте с вытяжкой или ставится на вентрешетку в стене.

Обычная конструкция может быть усовершенствована. Например, модель с подогревом, работает эффективно в тех случаях, когда с улицы внутрь прорывается холодный воздух.

Критерии выбора

Вентиляционная решетка с обратным клапаном или устройство в вытяжке должно соответствовать ряду критериев.

• Чувствительность – заслонка должна реагировать на слабые дуновения воздуха. Чем она чувствительней, тем лучше.
• Рабочая температура – некоторые устройства не могут работать при сильном нагреве, а поэтому не годятся для ванной.
• Технические характеристики клапана должны соответствовать показателям вентилятора. Последний даже в самом слабом режиме открывает заслонку.
• Форма и размеры – соответствуют габаритам вентиляционного отверстия или трубы, если клапан монтируют внутри канала.

Прежде чем покупать клапан, стоит убедиться, что заслонка закрывает отверстие максимально плотно. Чем больше зазор, тем меньше конструкция способна блокировать запахи.

Монтаж своими руками

Самостоятельно установить клапан несложно. Устройство простое, пошаговая инструкция доступно объясняет принципы монтажа. Но здесь есть свои хитрости.

На кухне с вытяжкой

Современные модели вытяжки обычно оснащены этим устройством. Если его нет или по каким-то причинам его работа не устраивает, установить приспособление можно самому.

Рекомендации:

• Ставить устройство лучше не в корпус вытяжки, а на выходе из тройника. Но крепить его нужно в перевернутом положении. В этом случае заслонка будет открываться при работающем вентиляторе.
• Тройники размещают вертикально и лучше не под самым потолком. В этом случае вентканал можно закрыть декоративным коробом целиком.
• По обеим сторонам короба должны находиться вентиляционные решетки.
• Если монтируется «хлопушка», тройник нельзя ставить рядом с выходом в шахту. Здесь воздушный поток поворачивает, образуя завихрение. Поэтому заслонка может не полностью закрываться и пропускает запахи.
• Заслонка в вытяжке должна размещаться только горизонтально. В вертикальной позиции или под углом она неплотно закрывается.
• Клапан распаковывают, участок смазывают силиконовым герметиком, вставляют устройство на место и регулируют.

Валера

Голос строительного гуру

Задать вопрос

Прежде чем посадить клапан на клей, нужно проверить его работу совместно с вытяжкой. Для этого его ставят без фиксации и 5–10 раз включают и отключают вытяжку в разных режимах. Заслонка должна полностью открываться и захлопываться при любой силе потока.

В ванной и туалете

Технология установки такая же, но расположение клапана нужно выбирать более внимательно.

• Если вентканал выходит в шахту и вход один, достаточно в воздуходув поставить 1 устройство.
• Если магистральный воздуховод и несколько точек забора воздуха соединяют несколько веток, на каждую из них ставят обратный клапан.
• Рекомендуется на выходе вентиляционной системы тоже поставить такое устройство.

Клапаны нуждаются в чистке и довольно часто. Ставить их нужно в легкодоступные места.

Вытяжной вентилятор с обратным клапаном для ванной

Распространенными являются случаи, в которых эксплуатируемый вид вентиляции выполняет свои функции неэффективно. Данная проблема особенно актуальна для многоэтажных домов. Установлено, что основной причиной образования неприятного запаха считается неправильная работа вентиляционной системы, а ведь свежий воздух, нормальная влажность, отсутствие грибка и плесени – очень важные показатели для закрытого помещения. Например, ванной комнаты. Для мест, лишенных окон, следует вводить в эксплуатацию качественную вентиляцию, ориентированную на удаление лишней влаги. Это связано с тем, влажность провоцирует расслаивание мебели, коррозию, появление плесени и грибков. Устранить перечисленные недостатки достаточно просто. Необходимо смонтировать вентилятор с обратным клапаном.

Содержание

• 1 Виды вентиляции
• 2 Обратный клапан: назначение и классификация
• 3 Выбор вентилятора
• 4 Установка механизма

Виды вентиляции

Вентилирование в ванной комнате подразделяется на естественное и принудительное. При этом ни одна из систем не гарантирует отсутствия обратной тяги. При естественной вентиляции возникновение воздушных потоков обусловлено разницей температур между воздухом, находящимся снаружи и внутри. Подобная конструкция выгодно выделяется дешевизной, простотой монтажа, не нуждается в специальном обслуживании и не потребляет электроэнергию. Это объясняется тем, что обратный клапан для естественной вентиляции устанавливается на отводе из вертикального канала. Среди недостатков подчеркивают плохое функционирование системы в жаркую погоду.

Вытяжная вентиляция производится посредством вентиляторов и механических устройств. Главным преимуществом принудительных систем считается независимость от климатических условий. Однако вытяжной вентилятор с обратным клапаном нуждается в электроэнергии. Данный фактор относят к числу недостатков, так как требуется протягивать провода к каждому механизму.

Возникновение посторонних запахов в ванной комнате связано с плохим функционированием естественной вентиляционной системы. В этом случае необходимо поставить вытяжку с обратным клапаном. Это не только оградит помещение от нежелательных запахов, но и защитит помещение от повышенной влажности.

Обратный клапан: назначение и классификация

Обратным клапаном называют вид защитной арматуры, назначение которой состоит в недопущении смены направленности потока среды в трубопроводной системе. Если рассматривать вентиляцию, то обратный клапан является устройством, основное предназначение которого заключается в осуществлении контроля над расходом воздуха. Это достигается благодаря увеличению либо уменьшению его прохождения. Если поток меняет направление, то клапан закрывается.

Для производства конструкций применяют два материала: пластик и оцинкованную сталь. По способу монтажа запорные механизмы подразделяются на вертикальные и горизонтальные. Например, предпочтение вертикальному положению отдают тогда, когда воздушные массы движутся вертикально. Кроме того, различают пассивный и активный способ управления конструкцией, так как существуют ручные и электрические устройства.

Если обратить внимание на конструктивное исполнение, то выделяют следующие типы механизмов:

1. Бабочка. Название клапана обусловлено его устройством, которое включает две пластины, скрепленные пружиной. Под воздействие воздушных масс открывается сечение канала. Закрывание канала происходит под действием пружины. Поэтому данный тип следует применять при наличии мощного вентилятора.
2. Вентиляционная решетка с обратным клапаном. Установка инерционной решетки происходит снаружи. Сама конструкция предусматривает жалюзи, которые открываются при работе вытяжки. Обратному потоку препятствует наличие вентиляционной решетки. Подобные решетки отличаются габаритными размерами и разнообразным дизайном.
3. Мембранный. Механизм предназначен для эксплуатации с вытяжными вентиляторами малых мощностей, так как имеет тонкую заслонку, отклоняющуюся при легких воздушных потоках. Мембранный клапан нашел широкое применение в естественной вентиляции.
4. Лепестковый. Конструкция схожа с мембранными механизмами. Клапан представляет собой решетку, имеющую горизонтальные лопасти, пропускающие воздух в одном направлении.

Выбор вентилятора

Как правило, технические параметры указываются в паспорте устройства. Поэтому перед тем, как покупать вытяжку для ванной, желательно ознакомиться с ее основными характеристиками. Например, учитывая влажность помещения, следует отдавать предпочтение конструкциям, обладающим влагозащитным корпусом. Не менее значимым критерием является уровень шума. Маленькие комнаты обладают хорошей слышимостью, поэтому стоит выбирать малошумные модели. Иными словами, шум от работы вентилятора не должен составлять более 35 дБ. При этом стоит учитывать, что производительность устройства должна быть либо равной, либо превышать шестикратный объем ванной комнаты. Тогда воздух останется свежим.

Установка механизма

В ванной комнате часто образуются плесень и запах сырости. Поэтому важность нормальной работы вентиляционной системы неоспорима. Простота конструкции позволяет самостоятельно справляться с установкой устройства. Чтобы смонтировать вентиляторы с обратным клапаном необходимо:

1. Демонтировать вытяжку.
2. В вентиляционное пространство расположить корпус клапана. Следует отметить места крепления корпуса, затем просверлить их.
3. Требуется продублировать соответствующие отверстия в бетоне. Осуществить данное действие поможет шлямбур.
4. Далее нужно забить дюбеля в бетонную стену, вставить клапан и закрепить получившуюся конструкцию.
5. Образовавшиеся зазоры рекомендуется загерметизировать. Например, силиконом. Так как оставшееся свободное пространство будет препятствовать закрытию лопастей клапана.
6. Завершаются работы в ванной комнате размещением вытяжки.

Таким образом, качественный монтаж вентиляционного устройства гарантирует создание здорового микроклимата в закрытом помещении. Например, в санузле или ванной комнате.
