Кассетные потолки закрытого типа: Кассетные потолки закрытой и открытой системы Cesal − упорядоченность оборудования и коммуникаций и свободный доступ к ним

Кассетные потолки закрытой и открытой системы Cesal − упорядоченность оборудования и коммуникаций и свободный доступ к ним

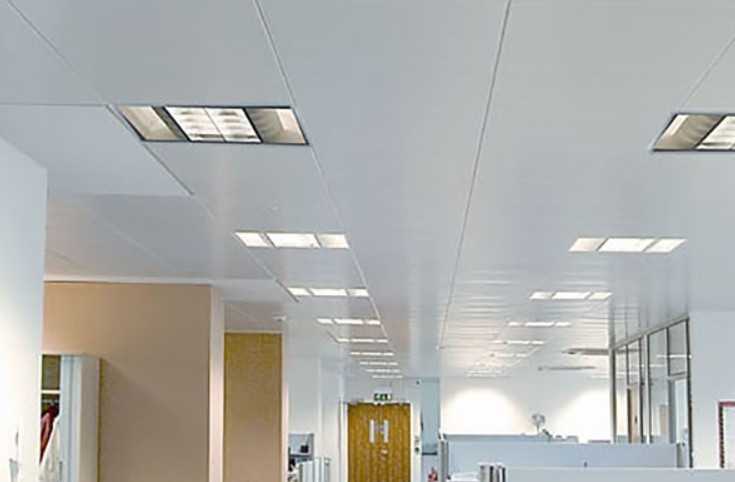

Кассетный потолок закрытой системы представляет собой металлические панели, которые устанавливаются встык в систему из параллельных друг другу несущих направляющих (стрингеров). Каждая боковина декоративной панели имеет по две специальных выштамповки для надежного крепления в паз несущей направляющей S02. Поэтому конструкция выдерживает повышенную ветровую нагрузку, в отличие от потолка на Т-профиле.

Декоративные панели полностью скрывают несущие направляющие, в связи с чем конструкцию также называют кассетным потолком на скрытой подвесной системе. Стыки кассет скрытой системы малозаметны в сравнении с видимой подвесной системой, а обширная цветовая палитра, включающая варианты кассет как с плоским неоднотонным изображением, так и с 3D-рельефом, насчитывает свыше 60 цветов, с помощью которых можно визуально скрыть стыки кассет.

Подвесной кассетный потолок полностью закрывает черновой, поэтому не требуется его чистовая отделка, что дополнительно сокращает общую длительность работ.

Такой потолок, в отличие от минеральной плиты, гигиеничен, так как его можно мыть неабразивными моющими средствами согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений. Кассетный потолок из металла имеет повышенный срок эксплуатации, так как не боится влаги, высоких и пониженных температур

Кроме того, в случае локальных протечек в запотолочном пространстве жидкость не просачивается внутрь помещения из-за конструктивных особенностей металлического потолка, и позднее может быть удалена при локальном демонтаже одной или нескольких кассет. Перед возвращением на место необходимо насухо вытереть внутреннюю поверхность кассеты, чтобы предотвратить излишнюю влажность за подвесным потолком.

Дополнительно стыки кассет, перпендикулярные несущей направляющей, могут быть загерметизированы для медицинских и высокотехнологичных помещений, чтобы минимизировать количество частиц в воздухе. Такие помещения необходимы в электронной, пищевой и фармацевтической промышленности и называются «чистая комната» или «чистое помещение». После герметизации такой потолок можно мыть струей воды под давлением.

В зависимости от выбора одного из 2 вариантов кромок можно комбинировать 6 типоразмеров кассет (К90) или 3 (К45), но не рекомендуется сочетать разные кромки, поскольку отличается высота видимой части кассет, скрывающих несущую направляющую.

Специально для данного потолка разработаны светодиодные светильники, соответствующие модулям типоразмеров кассет, которые не требуется врезать в кассеты, что ускоряет монтаж.

Применение перфорации и акустического наполнителя в металлических потолках позволяет снизить шум и индивидуально адаптировать помещение под звуковые требования в зависимости от его назначения, а также помогает задать чередованием перфорированных и сплошных панелей ритмику потолочного пространства либо зонировать его.

Мини-подвесы для несущей направляющей позволяют выполнить монтаж с минимальным зазором от чернового потолка (32-50 мм), поэтому кассетные потолки закрытой системы рекомендованы в том числе для применения на балконах и лоджиях, где они не препятствуют распахиванию высоких окон.

Специальная серия Bio Line с антибактериальным покрытием для медицинских учреждений.

Особый слой на поверхности кассет подавляет рост микроорганизмов, предотвращает развитие колоний различных вредоносных бактерий и грибков. Вместе с тем это покрытие рассчитано на регулярную чистку потолка с использованием специализированных средств дезинфекции, предназначенных для медицинских учреждений.

Антибактериальное покрытие устойчиво к воздействию дезинфицирующих средств, а продукция серии Bio Line имеет экспертное заключение о соответствии единым санитарно-эпидемиологическим и гигиеническим требованиям.

Серия Bio Line с антибактериальным покрытием для медицинских учреждений

Особый слой на поверхности кассет подавляет рост микроорганизмов, предотвращает развитие колоний различных вредоносных бактерий и грибков. Вместе с тем это покрытие рассчитано на регулярную чистку потолка с использованием специализированных средств дезинфекции, предназначенных для медицинских учреждений. Антибактериальное покрытие устойчиво к воздействию дезинфицирующих средств, а продукция серии Bio Line имеет:

Экспертное заключение о соответствии единым санитарно-эпидемиологическим и гигиеническим требованиям

Пожаробезопасность

Металлические потолки CESAL сертифицированы по классу НГ (конструкция не поддерживает горение, не деформируется при пожаре). Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для детских учреждений и общественных помещений. В случае ламинации сертифицированы по классу КМ1.

Влагостойкость

Антикоррозионная стойкость металлических потолков позволяет не только использовать их в помещениях с высокой влажностью, таких как бассейны, кухни, санузлы, но и мыть.

Защита от протечек

В случае локальных протечек в запотолочном пространстве жидкость не просачивается внутрь помещения из-за конструктивных особенностей металлического потолка, и позднее может быть удалена при локальном демонтаже одной или нескольких кассет с последующим возвращением на место после вытирания насухо внутренней поверхности кассеты, чтобы предотвратить излишнюю влажность за подвесным потолком.

Герметичность

Дополнительно стыки кассет, перпендикулярные несущей направляющей, могут быть загерметизированы для медицинских и высокотехнологичных помещений.

Поэтому такой потолок можно мыть струей воды под давлением, а конструкция не подвержена воздействию даже сильной ветровой нагрузки.

Экологичность

Металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ и в то же время не впитывают и не накапливают их в себе из окружающей среды.

Акустика

Применение перфорации и акустического наполнителя в металлических потолках позволяет снизить шум и индивидуально адаптировать помещение под звуковые требования в зависимости от его назначения.

Долговечность

Предоставляем 25 лет гарантии на металлические потолки. Мы не экономим на толщине металла и не используем сырье вторичной переработки, поэтому все элементы конструкции имеют правильную геометрию и не деформируются со временем, что обеспечивает неоднократный монтаж и демонтаж в случае необходимости.

Дизайн и комбинаторность

В системе можно комбинировать до 6 типоразмеров кассет, а обширная цветовая палитра из 64 цветов, включающих как неоднотонные плоские изображения, так и 3D-рельеф, позволит найти индивидуальное и неповторимое решение для каждого помещения.

Встраиваемые модульные светильники

Специально для данного потолка разработаны светодиодные светильники, соответствующие модулям типоразмеров кассет, которые не требуется врезать в кассеты, что ускоряет монтаж.

Надежность

Металлические кассеты защелкиваются в несущие направляющие, образуя сплошную монолитную конструкцию. Вместе с тем конструкция позволяет выполнять неоднократный демонтаж и монтаж отдельных кассет в любом месте потолка.

Удобство монтажа

Модульный характер элементов системы минимизирует необходимость контроля геометрии металлических потолков, что ускоряет монтаж.

Элементы кассетного потолка закрытой системы

Монтаж на стандартной конструкции

Монтаж на компактной конструкции

Монтаж на усиленной конструкции

Пример комбинации типоразмеров кассет ЗС К90

Пример комбинации типоразмеров кассет ЗС К45

Схема герметизации швов для чистых помещений

Размеры кассет ЗС К90

Размеры кассет ЗС К45

Варианты штамповки кассеты ЗС 300×300 К90

Варианты размеров перфорации

Bio Line
с антибактериальным покрытием

036
Волна

038
Мозаика золотая

038D
Мозаика золотая объемная

039
Жасмин

040
Винтаж

041
Созвездие

042
Гольфстрим

043
Калейдоскоп

044
Комби лен

044D
Комби лен объемная

045
Комби бук

046
Мозаика серебряная

046D
Мозаика серебряная объемная

047
Серебряное кружево

048
Золотое кружево

049
Кружевной орнамент золото

051D
Мозаика белая объемная

052
Венеция

053
Верона

054
Руно

055D
Антик

056D
Весна

057D
Сатин

058
Тоскана

059D
Дамаск

060D
Нефертити

061D
Айсберг

062D
Песочный

063D
Пиксель бежевый

064D
Кессон золото

065D
Кессон белый

780
Миндаль

731
Дуб селект

769
Мускат

705
Дуб медовый

781
Пекан

755
Орех

3306
Белый матовый

3313
Металлик

А08
Хром люкс

А09
Золото люкс

C01
Жемчужно-белый

C02
Металлик серебристый

C05
Черный жемчуг

C07
Бежевый жемчуг

010B
Золотистый жемчуг

002B
Бордо

503
Бежевый мрамор

511
Белый мрамор

203
Золотая полоса

210
Бежевый штрих

B18
Рогожка темная

B28
Мозаика кремовая

B29
Шелк белый

B31
Шампань бьянко

B32
Мозаика металлик

B33
Мираж

B34
Иней белый

B37
Нежно-розовый

B318
Золотистый штрих

0000
Неокрашенный

Закрытая система

Кассетные потолки: описание, преимущества, характеристики, виды, производители, цена — статья

Кассетные потолки — видео

Описание кассетных потолков

Металлические кассетные потолки очень похожи на акустические потолки типа армстронг. Основное отличие — использование в конструкции металлических панелей вместо плит из минерального волокна. Металл является более практичным и долговечным материалом в сравнении с мин.волокном, поэтому алюминиевые и стальные кассетные потолки получили широкое распространение при отделке помещений самого разного назначения.

Преимущества кассетных потолков

Кассетные потолки популярны в помещениях самого разного назначения, т.к. обладают рядом достоинств:

• — Влагостойкость до 100%. Металлические кассеты хорошо моются, не боятся высокой влажности воздуха.
• — Соответствие классам пожарной опасности материалов КМ1 или НГ позволяет использовать металлические кассеты на объектах с очень высокими требованиями.
• — Алюминиевые и стальные кассетные потолки очень удобны при необходимости доступа в запотолочное пространство к различным коммуникациям.

Металлические кассетные потолки отлично подойдут для установки в аквапарках, бассейнах, на спортивных объектах, в медицинских учреждениях, на складских и производственных объектах. Очень удобны в обслуживании стальные и алюминиевые кассеты в пищевой индустрии, где высокие требования к гигиене предполагают регулярное мытье потолков.

Характеристики кассетных потолков

Потолочные кассеты изготавливаются из алюминия, оцинкованной или обычной стали с гладкой или перфорированной поверхностью. С лицевой стороны металлические кассеты окрашиваются порошковой краской, алюминиевые кассеты могут быть хромированы при помощи биметаллического анодирования (зеркальные: супер-хром, хром, золото, супер-золото и т.д.).

Толщина металла стальных и алюминиевых кассет обычно составляет 0,3 — 0,6мм.

Самый распространенный размер кассет — 600*600мм по аналогии с акустическими плитами, однако производители предлагают так же кассеты размерами 300*300мм, 600*300мм, 1200*300мм, 1200*600мм, 1200*1200мм и другие.

В зависимости от ширины Т-профиля каркаса (15мм или 24мм), а так же от желаемого рельефа потолка (гладкий или с эффектом «провисания») кассеты выпускаются в нескольких вариантах кромки: Tegular, MicroLook, Line, Board, Vector.

Виды кассетных потолков

В первую очередь стоит разделить все кассетные потолки по конструктивному отличию на 2 разновидности: кассетные потолки открытого типа и кассетные потолки скрытого (закрытого) типа.

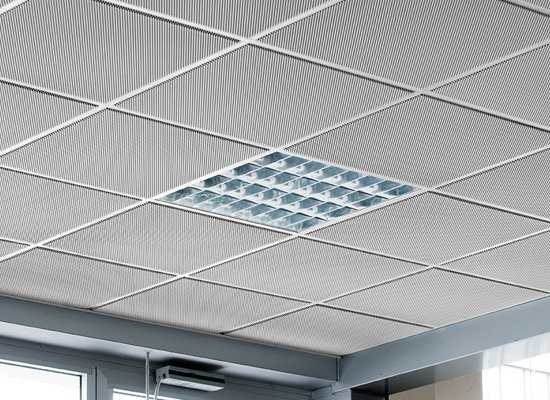

Кассетные потолки открытого типа являются разновидностью потолков конструкции типа армстронг, каркас которых заполняется стальными или алюминиевыми кассетами.

Кассетные потолки закрытого типа имеют несколько иную подвесную систему. Данный вид кассет жестко устанавливается в специальные несущие гребенки, которые в данном случае используются вместо каркаса из Т-профиля. Кроме этого для усиления жесткости конструкции возможен монтаж гребенок на дополнительном каркасе из ПП-профиля.

Из всего разнообразия кассетных потолков можно отдельно выделить дизайнерские кассетные потолки (кассеты в форме «ромб», кассеты с фигурной перфорацией, сложные модульные конструкции).

Производители кассетных потолков

Большой выбор качественных кассетных потолков отечественных и зарубежных производителей, получивших наибольшее распространение — это продукция таких торговых марок, как Armstrong (Армстронг), Албес, Д-строй, Люмсвет, Cesal (Цесал).

Цена кассетных потолков

Поскольку конструкция кассетного потолка позволяет комбинировать кассеты и каркасы различных производителей, расцветок, с разными прочностными характеристиками — ценовой коридор получается довольно широким. Так, например, купить алюминиевые и стальные кассетные потолки российского производства можно по цене от 5 EUR за 1м2, а цена кассетных потолков зарубежного производства в разы выше.

---

---
