Сечение провода (кабеля) по диаметру: формула, таблица

Главная » Электрика » Как определить сечение кабеля (провода) по диаметру

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм². На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Содержание статьи

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете,  затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.

Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R² = 3,14 * 0,34² = 0,36 мм²

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D² = 3.14/4 * 0,68² = 0,785 * 0,4624 = 0,36 мм²

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат,  две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм². Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично

Сечение кабеля по диаметру | Заметки электрика

Здравствуйте, дорогие посетители сайта «Заметки электрика».

Эта статья про то, как самостоятельно можно определить сечение кабеля по диаметру.

В прошлой своей статье про провод ПУНП я говорил Вам, что напишу серию статей как правильно выбрать марку и купить кабели и провода.

Так вот данная статья тоже имеет прямое отношение к этой теме.

Зачем нам нужно определять сечение кабеля или провода по его диаметру?

А нужно нам это по нескольким причинам.

1. Нет бирки на бухте провода или кабеля

Встречаются ситуации, когда на бухте кабеля или провода отсутствует бирка с его сечением и прочими характеристиками. Конечно, я как опытный электрик, который практически ежедневно сталкиваюсь с этим, могу определить сечение провода или кабеля «на глаз». Но скажу честно, иногда бывает и так, что определить сечение очень затруднительно.

2. Покупка проводов и кабелей

Второй причиной, служит покупка этих самых проводов и кабелей. Все Вы знаете, и не раз я Вам об этом рассказывал, что в современных рыночных отношениях кабельная и проводниковая продукция «иногда» не соответствует требованиям современных ГОСТов. Но об этом поговорим подробнее в следующих статьях. Кому интересно, то подписывайтесь на получение уведомлений о выходе новых статей на сайте.

Итак, как же определить сечение жил кабеля или провода по его диаметру?

Способ №1

Первый способ применяется для определения сечения жил однопроволочного кабеля или провода.

Для этого нам необходимо с помощью обычного штангенциркуля или микрометра произвести измерение диаметра жилы кабеля (провода) без изоляции. Микрометра у меня нет, а вот штангенциркуль в моем инструменте электрика присутствует всегда.

В качестве примера я приведу определение сечения жилы кабеля ВВГнг двумя способами. В итоге сравним полученные результаты.

Вот этот кабель.

Разделываем кабель и разводим жилы.

Берем одну жилку (я взял синюю) и зачищаем ее, т.е. снимаем изоляцию жилы. Для снятия изоляции лично я пользуюсь стриппером Книпекс 12 40 200 — рекомендую.

С помощью штангенциркуля производим замер диаметра этой жилы.

У меня получилось, что диаметр измеренной жилы равен 1,8 (мм).

Далее в нижеприведенную формулу расчета площади круга подставляем полученное значение диаметра.

Полученное значение 2,54 (кв.мм) — это и есть фактическое сечение жил нашего кабеля.

Способ №2

Второй способ применяется для определения сечения жил однопроволочного кабеля или провода по его диаметру без использования штангенциркуля или микрометра. Этот способ я считаю более сложным и трудоемким.

Лучше все таки воспользоваться первым способом, т.к. он проще и более точный.

Но если нет в наличии штангенциркуля или микрометра, то остается применить только второй способ. Для этого нам потребуется карандаш или ручка. Я воспользовался карандашом, но лучше взять ручку или что то более жесткое.

Все делается аналогично.

Разделываем кабель произвольной длины и откусываем любую жилу (я опять взял синюю жилку).

С провода этой жилы снимаем слой изоляции. А затем провод наматываем на карандаш.

Лучше намотать побольше витков — так измерение будет точнее. Саму намотку выполняем таким образом, чтобы виток плотно прилегал к другому витку (без зазоров).

Вот, что у меня получилось.

Далее считаем количество получившихся витков. У меня получилось 10 витков.

После этого измеряем длину намотки.

Длина намотки составляет 18 (мм).

Далее необходимо длину намотки разделить на количество витков.

Получаем 1,8 (мм). Это и есть искомый диаметр жилы.

Диаметр жилки интересующего нас кабеля ВВГнг известен. А теперь по уже известной нас формуле определяем фактическое его сечение.

Т.к. диаметр жилы обоими способами получился одинаковый, то соответственно, и сечение их одинаковое.

Что и требовалось доказать.

Способ №3

Третий способ применяется для определения сечения жил многопроволочного (гибкого) кабеля или провода.

Сначала необходимо распушить жилу и посчитать в ней количество жилок. Дальше действуем аналогично по первому способу, определяя диаметр одной жилки с помощью штангенциркуля.

Например, количество жилок в пучке составляет 12 штук.

…

Измерив диаметр одной жилки, мы получили значение 0,4 (мм).

…

Опять же, применив формулу расчета площади круга, рассчитаем сечение одной жилки в пучке.

А теперь рассчитаем сечение всего многожильного провода, умножив полученное сечение 0,125 (кв.мм) на количество жилок в пучке.

Полученное значение 1,5 (кв.мм) — это и есть фактическое сечение жилки гибкого кабеля или провода.

Способ №4

Четвертый способ применяется для определения сечения жил многопроволочного (гибкого) кабеля или провода без применения штангенциркуля или микрометра.

Делаем все действия, согласно описанного выше способа №2. Разница заключается лишь в том, что на карандаш необходимо наматывать одну жилку из пучка.

Определив диаметр одной жилки из пучка интересующего нас гибкого кабеля или провода, находим его фактическое сечение по алгоритму способа №3.

P.S. Я Вам попытался наглядно продемонстрировать распространенные способы определения сечения кабеля по диаметру. Если возникли вопросы, то задавайте их в комментариях. В следующих статьях я расскажу Вам, что делать с полученным сечением жилы кабеля или провода, и  как узнать, что оно соответствует действующим ГОСТам или нет.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как определить сечение провода или жил кабеля: 7 способов

При монтаже электропроводки необходимо следить за тем, чтобы реальное сечение проводника соответствовало заложенному в проекте, так как этот параметр определяет сопротивление электрическому току, а при несоответствии возникнет перегрев и угроза возгорания. На практике встречаются такие ситуации, когда приобретенный провод вообще не маркирован или у электромонтажника возникают сомнения по поводу соответствия заявленных характеристик фактическим. В таком случае нужно знать, как определить сечение провода на месте проведения работ.

Почему возникает несоответствие?

Несмотря на то, что в условиях современной конкуренции производители всеми силами стремятся не упустить своих клиентов, некоторые из них берутся за надувательство. Для этого они экономят металл за счет уменьшения диаметра. Достаточно убрать всего лишь пару квадратных миллиметров, и на сотнях километров кабеля это  окупиться значительным снижением себестоимости.

А потом и покупателю цену снизят, и сами останутся довольными. Но вот потребитель, в конечном итоге, подводит себя под угрозу из-за того, что сопротивление проводника гораздо ниже заявленного. И в месте прокладки такого провода возникает вероятность возгорания.

Способы определения сечения провода пошагово

Существует несколько способов для измерения сечения по диаметру жилы. Если провод одножильный, то замеры будут производиться сразу на нем, а вот из бухты кабеля необходимо выпутать один проводник. После этого его очищают от изоляции, чтобы остался только металл.

Чтобы вычислить площадь круга через величину радиуса, применяется расчет по формуле: S = π × R²­, где:

• π – константа равная 3,14;
• R – радиус окружности.

Но, в связи с тем, что с практической точки зрения гораздо проще вычислить диаметр, равный двум радиусам,  формула расчета примет такой вид: S = π × (D/2)².

В зависимости от способов замеров диаметра выделяют несколько методов вычисления сечения провода и жил кабеля. Рассмотрим их.

По диаметру с помощью штангенциркуля или микрометра

Наиболее актуальным вариантом, чтобы измерить диаметр являются такие приборы, как штангенциркуль и микрометр. Данные устройства позволяют измерить диаметр максимально точно. Для этого вам понадобится провод и микрометр

Рассмотрите пример определения сечения для одножильного провода (рисунок 4).

Для этого фиксатор Б переводится в открытое положение. Ручка микрометра откручивается на такое расстояние, чтобы провод легко поместился в пространстве между щупами А. Затем при помощи ручки Г прибор закручивается до срабатывания трещотки. После этого фиксируются показания по всем трем шкалам в точке В.

В данном примере диаметр составляет 1,4 мм, следовательно, чтобы вычислить сечение, необходимо S =  3,14 × 1,4 × 1,4 / 4 = 1,53 мм².  Такую же процедуру определения сечения можно произвести, используя штангенциркуль.

Преимуществом такого метода является возможность измерить любой проводник круглого сечения, даже если он уже установлен и эксплуатируется для питания какого-либо электрического прибора. Основной недостаток метода – это высокая стоимость приспособлений, естественно, что приобретать их для пары замеров совершенно нецелесообразно.

По диаметру с помощью карандаша или ручки

Данный способ определения сечения основан на том факте, что по всей длине у провода одинаковый диаметр. Возьмите обычный карандаш, ручку или фломастер, на который намотайте провод по спирали.  Чтобы исключить толщину изоляции, ее необходимо срезать по всей длине. Кольца должны располагаться максимально плотно, чем больше пространство между кольцами, тем ниже точность.

Так как все провода имеют одинаковую толщину, то для определения диаметра медных проводов, измерьте длину всей намотки и разделите на количество витков. В данном примере D = 15 мм / 15 витков = 1 мм, соответственно, используя ту же формулу расчета, получим сечение S =  3,14 × 1 × 1 / 4 = 0,78 мм². Заметьте, чем больше витков вы сделаете, тем более точно определите сечение.

Стоит отметить, что преимущество такого метода в том, что для определения сечения можно использовать только подручные средства. Недостаток – низкая точность и возможность намотки только тонких проводников. В примере использовался относительно тонкий провод, но расстояние между витками уже просматривается. Из-за чего точность оставляет желать лучшего, разумеется, что алюминиевую проволоку таким способом согнуть не удастся.

По диаметру с помощью линейки

Сразу оговоримся, что для измерения линейкой можно брать только относительно толстый провод, чем меньше толщина, тем ниже точность. Диаметр жилки при этом может определяться ниткой или бумагой, второй вариант является наиболее предпочтительным, так как дает большую точность.

Оторвите небольшую полоску и загните ее с одной стороны. Предпочтительнее более тонкая бумага, поэтому не нужно складывать листок в несколько раз.

Затем бумагу прикладывают к проводу и заворачивают по окружности до соприкосновения полоски. В месте соприкосновения ее загибают второй раз и прикладывают к линейке для измерения.

Через полученную длину окружности L находят диаметр жилки D = L / 2 π, а расчет сечения выполняется как показывалось ранее.   Данный метод определения сечения хорошо подходит для крупных алюминиевых жил. Но точность в этом методе наиболее низкая.

По диаметру с помощью готовых таблиц

Этот метод подходит для проводов стандартного сечения. К примеру, вы уже определили диаметр по одному из вышеприведенных методов. После чего вы используете таблицу для определения сечения.

Таблица 1: определение сечения через диаметр провода

К примеру, если у вас диаметр получился 1,8 мм, то это значит, что сечение по таблице будет равно 2,5 мм².

По мощности или току

Если известна проводящая способность жилы, то с ее помощью можно определить сечение. Для этого понадобится один из параметров токопроводящей жилы – ток или мощность. Тоже можно сделать, если вы сможете рассчитать нагрузку. После чего из нижеприведенных таблиц необходимо выбрать соответствующий вариант. Но при этом необходимо учитывать алюминиевыми или медными жилами выполнен провод.

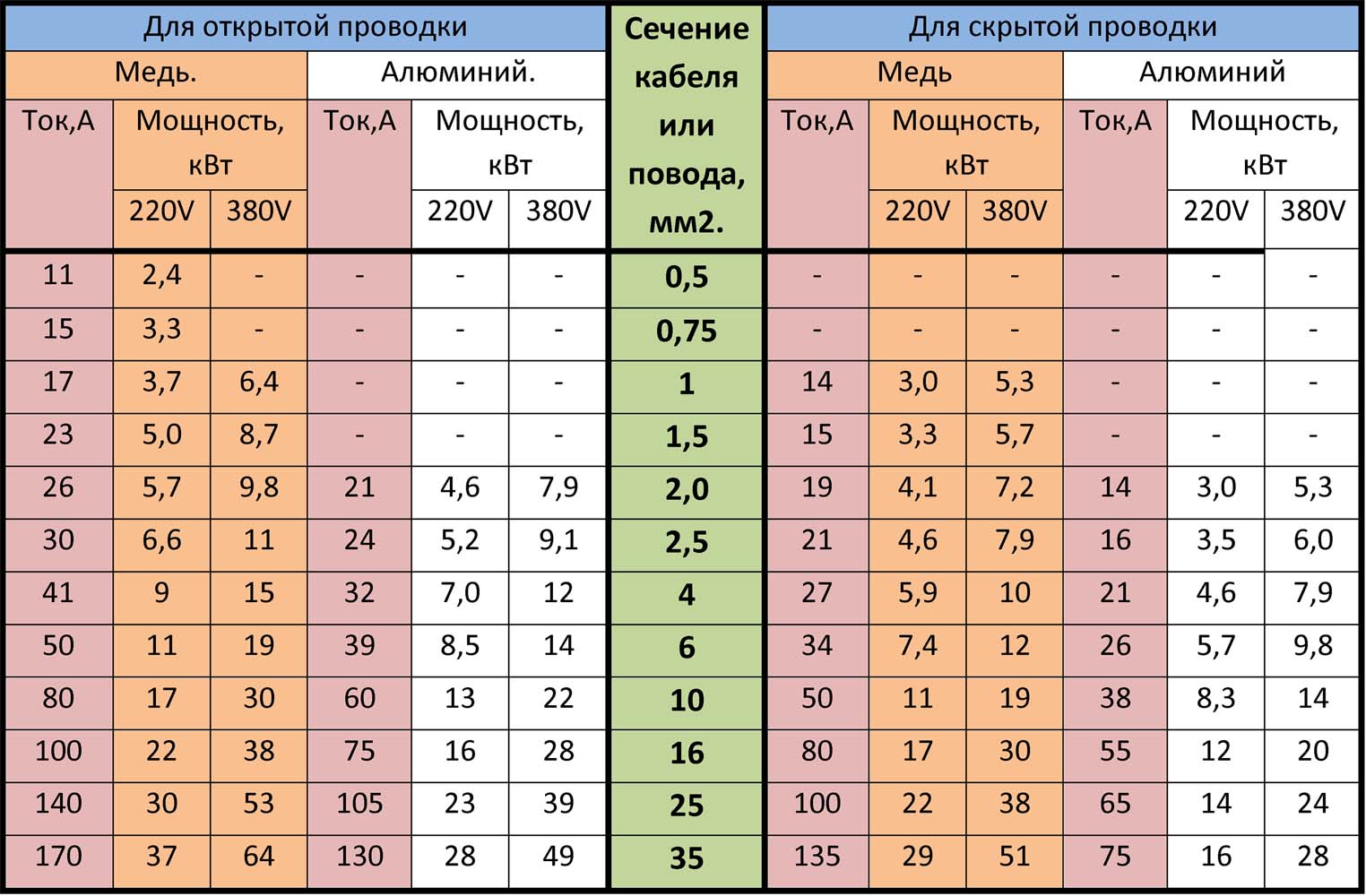

Таблица 2: для выбора сечения медного провода, в зависимости от силы потребляемого тока

Таблица 3: для выбора сечения медного провода, в зависимости от потребляемой мощности

Таблица 4: для определения сечения жил из алюминиевого провода

К примеру, если  при монтаже электропроводки из алюминия вам известно, что максимальный ток, который провод может пропускать при длительной нагрузке, составляет 21 А, то чтобы выбрать сечение необходимо посмотреть строку выше —  4 мм².

Расчет сечения многожильного провода

Если используется многожильный провод, в котором все проводники одинаковые, общее сечение определяется путем  сложения площади всех. К примеру, измеряют размер для одной жилы любым из вышеприведенных методов. После чего фактическое сечение определяется по формуле S_o = n ×  S_i, где

• S_o – это общее сечение всего проводника;
• n – число проводников одинакового диаметра;
• S_i – сечение одного провода.

Расчет сечения кабеля с помощью онлайн калькуляторов

Советы от электрика

Если вы подбираете провод или кабель ВВГНГ для того, чтобы запитать электрическую сеть, обратите внимание на следующие моменты:

• Посмотрите на цвет медного и алюминиевого провода, так как изготовитель мог сэкономить и использовать сплав, что значительно увеличивает электрическое сопротивление и не позволяет использовать допустимые нагрузки по сечению.
• Насколько бы тонкой изоляцией не обладал гибкий кабель, для расчета сечения вам все равно необходимо измерять только жилу. Так как лишние миллиметры позволят использовать провод меньшим сечением для запитки чрезмерной нагрузки, а это чревато повреждениями.
• Если на каком-то этапе вы засомневались в достаточности сечения или поняли, что применять приборы меньшей мощности не получится, лучше смонтировать проводку более толстым проводом.

Как определить соответствие параметров?

Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:

• На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
• Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с  НД, но и прошел соответствующие испытания.
• Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.

Видео версия

Калькулятор расчета сечения силового провода – Ученик – общение музыкой

Чтобы рассчитать это и был создан этот калькулятор. Он позволяет рассчитать необходимое сечение провода в зависимости от материала из которого изготовлены провода, напряжения бортовой сети, мощности нагрузки, длины проводов и допустимого (по Вашему мнению) падения напряжения в проводах.

Для простоты расчетов сечения провода приводим следующую таблицу перевода AWG (American Wire Gauge – обозначения сечения провода по американскому стандарту) в метрические характеристики провода. Сила максимального тока, указанная в правом столбце, дана для долговременной нагрузки с запасом по возможности увеличения плотности тока до 25-50%. Однако, результатом такого увеличения плотности тока будет большее падение напряжения на подключенном потребителе.

Номер AWG	Диаметр, мм	Площадь сечения, кв. мм	Maкс. ток, при 5 А/кв.мм
0000	11.70	107.459	537.3
000	10.40	84.906	424.5
00	9.30	67.895	339.5
0	8.30	54.079	270.4
1	7.35	42.385	211.9
2	6.54	33. 617	168.1
3	5.83	26.654	133.3
4	5.19	21.137	105.7
5	4.62	16.763	83.8
6	4.12	13.293	66.5
7	3.67	10.544	52.7
8	3.26	8.363	41.8
9	2.91	6. 629	33.1
10	2.59	5.258	26.3
11	2.31	4.171	20.9
12	2.05	3.309	16.5
13	1.83	2.623	13.1
14	1.63	2.081	10.4
15	1.45	1.650	8.3
16	1.29	1. 308	6.5
17	1.15	1.038	5.2
18	1.02	0.823	4.1
19	0.91	0.653	3.3
20	0.81	0.517	2.6
21	0.72	0.410	2.1
22	0.64	0.326	1.6
23	0.57	0.258	1. 3
24	0.51	0.205	1.0
25	0.46	0.163	0.8
26	0.41	0.129	0.6
27	0.36	0.102	0.5
28	0.32	0.081	0.4
29	0.29	0.064	0.3
30	0.26	0.0510	0.3
31	0. 23	0.040	0.2
32	0.20	0.032	0.2
33	0.18	0.025	0.1
34	0.16	0.020	0.1
35	0.14	0.016	0.1
36	0.13	0.013	0.1
37	0.11	0.010	0.1
38	0. 10	0.008	0.0

Расчёт сечения провода по диаметру

Основным и самым распространённым способом передачи электроэнергии к потребителю является электрический провод и электрический кабель. Электрический провод и электрический кабель – это электротехническое изделие, состоящее из металлической токопроводящей жилы или нескольких жил. Каждая жила помещена в электрическую изоляцию. Все изолированные жилы провода или электрического кабеля помещаются в общую изоляцию.

В настоящее время промышленностью выпускаются самые разнообразные электрические провода и электрические кабели. Кабели и провода в основном бывают медные и алюминиевые, т.е. состав жил кабеля или провода – медь или алюминий.

Электрические кабели и провода бывают одножильные и многожильные. Жила кабеля или провода может быть как однопроволочная (монолитная), так и многопроволочная. Жилы изготавливаются в основном круглой формы, однако нередко у электрических кабелей большого сечения форма многопроволочной жилы может быть выполнена в виде треугольника. Сегодня мы расскадем как сделать расчет сечения провода по диаметру.

Маркировка электрического кабеля (провода)

Существует стандартный ряд сечений жил проводов и электрических кабелей, которые применяются. Это 1мм²; 1,5мм²; 2,5мм²; 4мм²; 6мм²; 8мм²; 10мм² и т.д. Тип, сечение и количество жил указывается либо на бирке, идущей в комплекте с кабелем или проводом, либо на самом изделии. Например, маркировка часто наносится на общую изоляцию кабеля и провода. Также технические данные электрических проводников указываются и в паспорте изделия.

Допустим, в наличии имеется кабель ВВГнг 3х2,5. Расшифровывается данная маркировка достаточно просто: кабель медный с ПВХ изоляцией, в ПВХ оболочке, не горючий, количество жил равно трём, сечение каждой жилы равно 2,5мм². Если в начале маркировки будет стоять буква «А», т.е. тип кабеля будет АВВГ, то это значит, что жилы у кабеля алюминиевые.

По маркировке провода также можно узнать не только тип самого провода, но также количество и сечение токопроводящих жил. Например, провод ПВС 3х1,5. Расшифровка следующая: провод с ПВХ изоляцией и в ПВХ оболочке, соединительный. Количество жил также три, а сечение каждой жилы равно 1,5мм².

Сечение проводника

У каждой жилы провода и кабеля своё сечение. Оно может быть как совсем малым (1мм² и менее), так и очень большим (95мм² и более). Сечение жилы влияет на способность длительно и кратковременно выдерживать электрический ток определённой величины. Чем больше сечение жилы, тем больший ток она способна выдержать в течение практически неограниченного времени.

Неправильно выбранное сечение при проектировании может в дальнейшем стать причиной перегрева проводника, повреждения (разрушения) его изоляции в процессе большого нагрева, вследствие чего может произойти короткое замыкание и, как следствие, возникновение возгорания и пожара.

Несоответствие сечения

Не всегда причиной перегрева кабеля или провода в процессе эксплуатации может быть неправильный расчёт сечения. Как часто бывает на практике, причина очень проста. Не все производители кабельно-проводниковой продукции добросовестно относятся к качеству выпускаемых изделий. Дело в том, что очень часто сечение выпускаемых кабелей и проводов фактически занижено, т.е. не соответствует заявленному значению.

Чтобы избежать покупки электрического кабеля или провода с заниженным сечением, необходимо сначала визуально оценить его фактическое сечение. Практически любой специалист в области электрики способен «на глаз» определить сечение проводника. Но когда этого недостаточно, то профессионал может самостоятельно рассчитать площадь поперечного сечения электрического проводника. Расчёт сечения производится по обычной математической формуле:

S = π*D²/4 – формула №1

или

S = π*R² – формула №2

где: π – математическая постоянная, которая всегда равна примерно 3,14;

        R – радиус провода;

        D – диаметр провода.

Радиус равен половине диаметра:

R = D/2 – формула №3

Расчёт фактического сечения электрического проводника

Зная формулу расчёта сечения проводника, можно рассчитать его фактическое значение и узнать, насколько занижена или завышена (что бывает редко) производителем заявленная величина сечения.

Однопроволочная (монолитная жила)

Для того чтобы самостоятельно рассчитать сечение жилы провода или кабеля, необходим штангенциркуль и возможно калькулятор.

Для начала необходимо с жилы провода или с жилы электрического кабеля снять слой изоляции, чтобы оголить саму жилу. Затем штангенциркулем измеряется диаметр жилы. Т.к. жила монолитная, то замер будет всего лишь один. После замера диаметра жилы, необходимо подставить значение диаметра (радиуса) в одну из вышеуказанных формул.

Пример №1

Допустим, на кабеле или проводе заявленное сечение жилы 2,5мм². При замере диаметр жилы оказался равен 1,7мм. Подставляя значение в формулу №1, получим:

S = 3,14*1,7²/4 = 2,26865 ≈ 2,3мм²

Расчёт по формуле №1 показал, что сечение жилы от стандартного значения занижено на 0,2мм².

Теперь рассчитаем фактическое значение сечения по формуле №2, но для начала определим по формуле №3 радиус:

R = 1,7/2 = 0,85мм

Подставляем значение радиуса в формулу №2 и получаем:

S = 3,14*0,85² = 2,26865 ≈ 2,3мм

Расчёт по второй формуле оказался аналогичным расчёту по первой. Т.е. сечение жилы кабеля оказалось заниженным на 0,2мм².

Пример №2

Допустим, диаметр жилы при измерении штангенциркулем оказался равен 1,8мм. Подставляя данное значение в формулу №1, получаем:

S = 3,14*1,8²/4 = 2,5434 ≈ 2,5мм²

Т.е. фактическое сечение составило 2,5мм², что в принципе соответствует стандартной величине.

Многопроволочная жила

Если определять сечение многопроволочной жилы, то нельзя производить замер диаметра по методу монолитной жилы, т.к. расчёт будет с большой погрешностью. Для определения сечения многопроволочной жилы, необходимо произвести замер диаметра каждой отдельной проволоки в жиле.

Если общее сечение жилы достаточно велико, то замер каждой проволоки вполне возможен, т.к. диаметр реально замерить штангенциркулем. Но если многопроволочная жила имеет малое сечение, то определить диаметр каждой проволоки очень проблематично ввиду тонкости проводника.

Онлайн-калькулятор для расчета необходимого сечения кабеля и учета потерь

Как правильно и точно сделать сечение кабеля расчета потери напряжения? Очень часто при проектировании электросетей требуется грамотный расчет потерь в кабеле. Точный результат важен для выбора материала с необходимой площадью сечения проводника. Если кабель не подключен должным образом, это повлечет за собой многочисленные материальные затраты, потому что система быстро выйдет из строя и перестанет работать. Благодаря сайтам-помощникам, где есть готовая программа для расчета сечения кабеля и проезд по нему, это можно сделать легко и быстро.

Как пользоваться калькулятором онлайн?

В готовую таблицу занесите информацию по выбранному материалу кабеля, нагрузке энергосистемы, напряжению сети, температуре кабеля и способу его прокладки. После нажатия кнопки «рассчитать» и готов к результату.
Такой расчет падения напряжения в линии можно смело использовать, если не учитывать сопротивление кабельной линии при определенных условиях:

1. Указательный коэффициент мощности cos phi равен единице.
2. Линия сети постоянного тока.
3. Электропитание переменного тока частотой 50 Гц, жилы сечением 25,0-95,0.

Полученные результаты необходимо использовать в каждом отдельном случае, учитывая все погрешности кабелей и проводов.

Обязательно заполните все значения!

Расчет потерь мощности в кабеле по школьной формуле

Получить необходимые данные можно следующим образом:, используя индикаторы последовательности подсчета: ΔU = I · RL (потеря сетевого напряжения = ток * сопротивление кабельного ввода).

Зачем нужно делать расчет потерь напряжения в кабеле?

Излишнее рассеивание энергии в кабеле может привести к значительным потерям мощности, чрезмерному нагреву и повреждению изоляции кабеля. Это опасно для людей и животных. При большой длине линии это сказывается на стоимости света, что также негативно сказывается на материальном состоянии помещения собственника.

Кроме того, неконтролируемое пропадание напряжения в кабеле может стать причиной выхода из строя многих приборов, а также их полного разрушения.Очень часто жильцы используют кабель с сечением меньше необходимого (для экономии), что вскоре вызывает короткое замыкание. А будущие затраты на замену или ремонт проводки не оплачивают кошельки «экономные» пользователи. Именно поэтому так важно правильно подобрать кабели сечения проложенных проводов. Любая разводка в жилых домах инициируется только после тщательного расчета потерь в кабеле. Важно помнить, что электричество — не дает второго шанса, а потому все, что нужно сделать изначально правильно и аккуратно.

Способы снижения потерь мощности в кабеле

Потери можно уменьшить несколькими способами:

• увеличить площадь сечения кабеля;
• уменьшение длины материала;
• падение нагрузки.

Часто с двумя последними пунктами бывает сложнее, и поэтому приходится делать это за счет увеличения площади поперечного сечения жилы электрического кабеля. Это поможет снизить сопротивление. У такого варианта есть несколько дорогостоящих моментов. Во-первых, стоимость использования такого материала для многокилометровых систем очень ощутима, и поэтому необходимо правильно выбирать сечение кабеля, чтобы снизить потери мощности в пороге кабеля.

Онлайн-расчет потерь напряжения позволяет сделать это за несколько секунд, со всеми дополнительными характеристиками. Для тех, кто желает перепроверить результаты вручную, существует физико-математическая формула для расчета потерь напряжения в кабеле. Безусловно, это идеальный компаньон для каждого проектировщика электросетей.

Таблица для расчета сечения провода силового

Видео о правильном выборе калибра провода и типичных ошибках

— Как рассчитать калибр провода

Сечение жилы кабеля следует выбирать в соответствии с потребляемым током подключенных нагрузок.Эта статья расскажет, как рассчитать размер и сечение провода. Онлайн-калькулятор размера провода поможет вам рассчитать размеры после ввода данных.

Общие сведения о кабеле сечения провода

Электрическое напряжение — это разделение электрических зарядов и протекания тока за счет направленного движения электронов между двумя точками. Это движение электронов всегда вызывает нагрев . Чем больше электронов приводится в движение, тем сильнее становится ток и выделяется больше тепла.Правильное сечение кабеля важно для безопасной эксплуатации электроприборов и машин. В этом отношении решающее значение имеет размер электрического провода.

Линия раструба имеет меньшее поперечное сечение, чем соединительная линия токарного станка. Однако управление ТЭЦ сильнее, чем у токарного станка. Если бы мы управляли ТЭЦ через токарный станок или колокол, из-за чрезмерного нагрева возник бы пожар в кабеле.

Поперечное сечение относится к площади каждого провода кабеля, и его размер зависит от нескольких факторов.С одной стороны, есть электрические данные подключенной машины и конструктивные условия, такие как длина кабеля и тип установки , с другой стороны. Мы хотим объяснить, как эти факторы влияют на сечение и как рассчитать сечение провода. Кроме того, мы предоставляем калькулятор размера провода .

Функция поперечного сечения

Каждая линия имеет сопротивление, даже если оно очень маленькое. Каждое сопротивление означает выделение тепла , и это тепло преобразуется в электрическую энергию.Проще говоря, мы могли бы назвать это потраченное впустую тепло «потерей», потому что оно не используется по назначению. Этот эффект легко наблюдать при использовании старых лампочек: уже через несколько секунд после включения стекло становится слишком горячим, чтобы дотронуться до него.

Провод должен обеспечивать прохождение тока с минимально возможным сопротивлением. Обычно действует следующее: с увеличением поперечного сечения кабеля сопротивление уменьшается. Особенно это актуально при очень сильной жаре. С увеличением поперечного сечения этому теплу противодействуют.Это снижает риск чрезмерного нагрева и предотвращает возгорания.

Связь между температурой и сопротивлением

Из-за химических процессов в материале электрическое сопротивление кабеля увеличивается с температурой. Поэтому мы измеряем сопротивление, близкое к 0, с помощью холодной лампочки. При включении генерируется очень сильный ток, который выравнивается из-за нагрева в течение доли секунды. Вот почему лампы накаливания обычно горят с большим взрывом при включении, а не во время работы.

Проволока меньшего диаметра нагревается быстрее при том же токе. Нагрев увеличивает сопротивление проволоки, что, в свою очередь, приводит к ее более быстрому нагреву. Этот круг предотвращает отказ некоторых систем в течение некоторого времени после включения, потому что нагревание линии увеличивает сопротивление.

Формулы для расчета сечения провода

DC расчет поперечного сечения линии:

$$ A = \ frac {2 \ cdot l \ cdot I} {\ gamma \ cdot U_a} $$

Однофазный переменный ток Расчет проводов:

$$ A = \ frac {2 \ cdot l \ cdot I \ cdot \ cos \ varphi} {\ gamma \ cdot U_a} $$

Трехфазный переменный ток (трехфазный ток) Формула поперечного сечения линии:

$$ A = \ frac {\ sqrt {3} \ cdot l \ cdot I \ cdot \ cos \ varphi} {\ gamma \ cdot U_a} $$

Формулы сечения кабеля на первый взгляд выглядят довольно сложными.Поэтому в следующих нескольких разделах мы объясним, как достигаются эти размеры. Значения просто нужно ввести в калькулятор размера провода .

Описание компонентов

Получение требуемых значений

Номинальный ток \ (\ mathbf {I} \) и КПД \ (\ mathbf {\ cos \ varphi} \) можно найти в руководстве или на паспортной табличке машины.В качестве альтернативы ток можно рассчитать, используя известные мощность и напряжение. Для установок постоянного тока \ (\ cos \ varphi \) не указывается. Это 1.0, и его можно не учитывать при расчетах.

Длина линии \ (\ mathbf {l} \) измеряется точно по длине линии и указывается в метрах. Для постоянного и однофазного переменного тока рассчитывается длина, умноженная на два, потому что ток через + и — или L и N течет вперед и назад.

Коэффициент коммутации трехфазного тока \ (\ mathbf {\ sqrt {3}} \) является фиксированным значением.Он возникает из-за взаимодействия трех фаз, потому что ток здесь не просто течет туда-сюда. Это значение всегда остается неизменным.

Проводимость \ (\ mathbf {\ gamma} \) зависит от используемого материала и составляет 58 для меди. Серебро имеет самую высокую проводимость при 62, в то время как более старые алюминиевые выводы при 37 значительно ниже. Как правило, чем выше проводимость материала, тем ниже его электрическое сопротивление.

Допустимое падение напряжения \ (\ mathbf {U_a} \) обозначает долю входного напряжения, которая может упасть выше максимального значения линии.Это максимальное падение напряжения обычно устанавливается на уровне 3% в Германии, если для установки не предусмотрены специальные условия. 2 \).2 \). В смысле запаса здесь следует использовать следующий размер. Большее поперечное сечение имеет только преимущества с точки зрения электричества. Единственные недостатки — немного более высокая стоимость и больший размер.

Расчет сечения провода — прочие факторы

Допустимая допустимая нагрузка по току также зависит от температуры окружающей среды . Нагрузки кабеля могут отличаться при разных температурах. Высокие температуры имеют первостепенное значение, поскольку они снижают грузоподъемность.Низкие температуры увеличивают допустимую нагрузку.

Режим прокладки кабеля ограничивает ток в зависимости от материалов, окружающих кабель. Существуют типы установки от A1 до E. Они зависят от того, проложен кабель на стене, в стене или свободно. Как правило, расчетное сечение жилы будет намного ниже предельного значения для типа прокладки.

Если используется более одного кабеля, необходимо также отрегулировать допустимую нагрузку. Это связано с тем, что несколько плотно уложенных кабелей больше не могут беспрепятственно излучать свое тепло.Существуют факторы, зависящие от количества кабелей с «шапкой», с помощью которых снижается допустимая нагрузка по току.

Расчет сечения провода для нескольких потребителей

Сложнее рассчитать поперечное сечение проводника при подключении нескольких нагрузок. В принципе, все токи можно сложить и измерить длину общего участка линии. Исходя из этого, можно рассчитать большое сечение. Однако в большинстве случаев размер этой линии будет значительно превышен, поскольку не все потребители обычно получают электроэнергию одновременно.Здесь обычно ожидается коэффициент одновременности . Нет четкого способа определить это.

Калькулятор размеров калибра проводов и сопротивления

Вычислите диаметр, площадь поперечного сечения и сопротивление провода с учетом его калибра или найдите калибр провода с учетом диаметра.

Калькулятор калибра проволоки

Формулы калибра проволоки

Калибр проволоки — это стандартная единица измерения диаметра проволоки, а американский калибр проволоки, или AWG, является стандартом, используемым в Северной Америке.Диаметр и площадь поперечного сечения провода можно определить с помощью калибра провода и нескольких простых формул.

Диаметр проволоки

Формула для определения диаметра проволоки в дюймах:

диаметр (дюйм) = 0,005 × 92 ^{(36 — AWG) ÷ 39}

Формула для определения диаметра проволоки в миллиметрах:

диаметр (мм) = .127 × 92 ^{(36 — AWG) ÷ 39}

Шаги для определения диаметра

Сначала — найдите показатель степени в уравнении, вычтя калибр проволоки из 36, а затем разделив на 39.

Нахождение экспоненты для проволоки калибра 00, 000 и 0000 немного отличается. Замените -1, -2 и -3 для манометра в формуле выше вместо значения AWG.

Второй — найти 92 в степени, вычисленной на предыдущем шаге.

Третий — умножьте значение из второго шага на 0,005 дюйма или 0,127 мм, чтобы найти диаметр провода в дюймах или миллиметрах соответственно.

Площадь поперечного сечения провода

Формула для определения площади поперечного сечения провода в килокруглых милах или килограммах:

площадь (тыс. мил) = 1000 × диаметр ²

Формула для определения площади поперечного сечения провода в квадратных миллиметрах:

площадь (мм ² ) = (π ÷ 4) × диаметр ²

Шаги для определения площади поперечного сечения

Сначала — найдите диаметр проволоки.Используйте приведенную выше формулу для вычисления ширины, если известно AWG.

Второй — умножьте диаметр на 1000, чтобы найти площадь в километрах, или на (3,1415 ÷ 4), чтобы вычислить квадратные миллиметры.

Таблица диаметра, площади и сопротивления проволоки

Также ознакомьтесь с нашим калькулятором стоимости электроэнергии и калькулятором стоимости освещения, прежде чем планировать свой следующий электрический проект.

Таблица размеров калибра провода | Таблица AWG

Калькулятор и таблица размеров американского калибра проводов (AWG).

Калькулятор калибра провода

* при 68 ° F или 20 ° C

** Результаты могут отличаться для реальных проволок: различное удельное сопротивление материала и количество жил в проволоке

Калькулятор падения напряжения ►

AWG диаграмма

Расчет калибра провода

Расчет диаметра проволоки

Диаметр проволоки n-го калибра d _n в дюймах (дюймах) равен 0.005, умноженное на 92 в степени 36 минус число n, разделенное на 39:

d _{n (дюйм)} = 0,005 дюйма × 92 ^{(36- n ) / 39}

Диаметр проволоки n-го калибра d _n в миллиметрах (мм) равен 0,127 мм, умноженному на 92 в степени 36 минус калибр n, деленное на 39:

d _{n (мм)} = 0,127 мм × 92 ^{(36- n ) / 39}

Расчет площади поперечного сечения провода

Площадь поперечного сечения провода n-го калибра A _n в килокружных милах (kcmil) равно 1000 диаметрам квадратной проволоки d в дюймах (дюймах):

A _{n (kcmil)} = 1000 × d _n ² = 0.025 дюйм ² × 92 ^{(36- n ) / 19,5}

Площадь поперечного сечения провода калибра n A _n в квадратных дюймах (в дюймах ² ) равно пи, деленному на 4 диаметра квадратной проволоки d в дюймах (дюймах):

A _{n (дюйм} 2 ₎ = (π / 4) × d _n ² = 0,000019635 дюйм ² × 92 ^{(36- n ) / 19,5}

Площадь поперечного сечения провода калибра n A _n в квадратных миллиметрах (мм ² ) равно пи, деленному на 4 диаметра квадратной проволоки d в миллиметрах (мм):

A _{n (мм} 2 ₎ = (π / 4) × d _n ² = 0.012668 мм ² × 92 ^{(36- n ) / 19,5}

Расчет сопротивления проводов

Сопротивление R провода калибра n в Ом на килофит (Ом / кфут) равно 0,3048 × 1000000000 удельному сопротивлению провода ρ дюймов Ом-метр (Ом · м), разделенное на 25,4 ² , умноженное на площадь поперечного сечения A _n в квадратных дюймах (в ² ):

R _{n (Ом / kft)} = 0,3048 × 10 ⁹ × ρ _{(Ом · м)} / (25.4 ² × A _{n (в} 2 ₎ )

Сопротивление провода N калибра R в Ом на километр (Ом / км) равно 1000000000 удельному сопротивлению провода ρ дюймов Ом-метры (Ом · м), разделенные на площадь поперечного сечения A _n в квадратных миллиметрах (мм ² ):

R _{n (Ом / км)} = 10 ⁹ × ρ _{(Ом · м)} / A _{n (мм} 2 ₎

См. Также

Расчет диаметра провода и площади поперечного сечения

В этом блоге мы рассмотрим концепцию сопротивления, удельного сопротивления и шаги для расчета минимальной площади поперечного сечения и диаметра любого желаемого проводника.

Что такое сопротивление?

Свойство устройства или цепи, которое препятствует прохождению тока через нее. Сопротивление измеряется в Ом (Ом). Прочность любого материала с равномерной площадью поперечного сечения определяется следующими четырьмя факторами:

1. Вид материала
2. Длина
3. Площадь поперечного сечения
4. Температура

Что такое удельное сопротивление?

Удельное сопротивление — это мера того, насколько данный размер определенного материала сопротивляется току.Хотя материалы сопротивляются прохождению электрического тока, некоторые из них проводят его лучше, чем другие. Удельное сопротивление используется для сравнения характеристик внутреннего сопротивления различных материалов. Материалы, которые легко проводят ток, называются проводниками. Проводники имеют низкое удельное сопротивление. В то время как материалы, которые плохо проводят ток, называются изоляторами. Изоляторы обладают высоким сопротивлением. Удельное сопротивление материала играет важную роль при выборе материалов, используемых для электрического провода.

Теперь, когда мы ясно понимаем концепции сопротивления и удельного сопротивления, давайте рассмотрим общую взаимосвязь между сопротивлением основного проводника, которая предполагает, что сопротивление данного проводника равно удельному сопротивлению материала, умноженному на отношение его длины к площади поперечного сечения. . Это может помочь нам рассчитать минимальную площадь поперечного сечения и диаметр любого желаемого проводника.

Давайте рассмотрим пример, чтобы понять, как вычислить минимальную площадь поперечного сечения и диаметр любого желаемого проводника.

Пример: Каковы минимальные площадь поперечного сечения и диаметр проводника для медного провода длиной 750 метров с максимальным сопротивлением 0,2 Ом?

Минимальная площадь поперечного сечения:

Чтобы решить эту проблему, мы будем использовать общее соотношение для расчета сопротивления проводника по следующей формуле:

Сопротивление = Удельное сопротивление * (Длина / Площадь)

R =

R = Сопротивление материала, Ом

Ρ = Удельное сопротивление материала, Ом на метр

L = Длина проводника, в метрах

A = Площадь поперечного сечения, в квадратных метрах

Чтобы использовать это общее соотношение для решения нашей примерной проблемы, нам требуется удельное сопротивление или удельное сопротивление меди.Обратите внимание, что мы получаем удельное сопротивление материалов проводников из таблицы удельных сопротивлений проводников, и теперь мы знаем, что удельное сопротивление меди составляет 1,72 x 10e-8 Ом на метр.

При вычислении сопротивления проводника не забудьте выразить сопротивление в омах, удельное сопротивление материала в омах на метр, длину проводника в метрах и площадь поперечного сечения в квадратных метрах, чтобы это соотношение было действительным. Затем мы можем перейти к вычислению площади поперечного сечения провода, подставив известные величины в примере.

A = Ур. (1)

Диаметр жилы:

Площадь круга можно представить с помощью формулы ниже. Чтобы найти диаметр, нам придется изменить формулу.

А =

4 * А =

=

г =

Теперь мы можем заменить наше полученное значение площади поперечного сечения из уравнения. (1) в это соотношение и вычислим диаметр медного провода, чтобы получить диаметр 0.2 и диаметром не менее 9,062 мм.

5 шагов для расчета диаметра связанного кабеля

Один из часто получаемых нами запросов — указать общий диаметр (OD) заказываемых индивидуальных кабельных жгутов. Этот запрос возникает часто, поскольку электрические подрядчики должны иметь возможность оценить, согласуются ли их планы друг с другом, а приблизительная оценка дает им ощущение, что их первоначальные предположения и расчеты верны, или если они хотят добавить небольшую маржу. ошибки в стоимости кабелепровода, или если им действительно нужно вычислить цифры, чтобы убедиться, что все соответствует стандартам Национального электротехнического кодекса (NEC).

Как производитель оригинального оборудования, занимающийся переработкой предварительно изготовленной проволоки, мы не производим саму проволоку, и каждый производитель имеет свои собственные допуски по внешнему диаметру для каждого типа оболочки провода.

Здесь мы используем средние значения спецификаций производителя, чтобы дать нам возможность оценить внешний диаметр жгута проводов для наших собственных необходимых расчетов, то есть емкости катушки. Сам расчет является математическим, и с известными данными можно сформулировать и рассчитать, используя простые электронные таблицы Excel.

Этот расчет помогает определить, правильный ли размер планируемого трубопровода.Самый простой способ фактически измерить пучок кабелей — это использовать небольшой измерительный инструмент, называемый OD-Tape. OD-ленты используются в электрических и сантехнических областях для измерения длины и общего внешнего диаметра. Чтобы оценить жгут, отрежьте по одной 3-дюймовой части для каждого проводника в жгуте, скрепите их все вместе и используйте ленту для измерения наружного диаметра.

Вычислить диаметр так же просто, как измерить его с помощью более сложного математического подхода.

Вот 5 шагов:

1.Найдите измерение наружного диаметра отдельного проводника одного из проводов. Это измерение, вероятно, будет в дюймах или миллиметрах.

2. Используйте стандартную формулу, чтобы вычислить площадь поперечного сечения этого провода, используя формулу площади для круга, т.е. площадь равна квадрату диаметра, умноженному на 3,14 (пи), деленному на четыре. Например, 2-дюймовый провод будет иметь площадь 3,14 квадратного дюйма, потому что 2 x 2 x 3,14 разделить на 4 = 3,14.

3. Подсчитайте количество проводов в жгуте.

4. Умножьте количество жил на площадь одного провода. Это даст вам общую площадь. Чтобы продолжить пример, предположим, что у вас есть 30 проводов одинакового размера. Общая площадь будет 94,2 квадратных дюйма (3,14 x 30). Этот пример относится к пучку проводов того же диаметра в пучке. Для композитного жгута с несколькими проводниками сечением AWG это лишь немного сложнее. Чтобы вычислить, вы просто выполните вычисления площади для каждого размера провода, то есть вычислите площадь одного провода и умножьте ее на количество проводов одинакового размера (так, если # 14 — это 10 проводов, тогда умножьте OD на 10; если # 12 равно 20, тогда умножьте OD на 20).Наконец, вы должны сложить все области вместе, чтобы вычислить общую площадь.

5. Вычислите диаметр пучка, используя ту же формулу площади, измененную для определения диаметра: Диаметр = квадратный корень (площадь 4 / 3,14) В примере: Диаметр = квадратный корень (4 x (94,2 / 3,14) = 4 х 30 = 120)

Диаметр = квадратный корень (120) Диаметр = 10,95 дюйма

(обратите внимание, что эти наружные диаметры не являются фактическими наружными диаметрами для определенного размера AWG или типа любого данного производителя, и внешний диаметр каждого производителя может варьироваться в пределах руководящих принципов UL)

Пример: композитный пучок с различными размерами AWG: 3 x # 14 (.140 дюймов) 5 x # 12 (диаметр 0,120 дюйма) 1 x # 8 (диаметр 0,250 дюйма)

D = 1,2 В (3 x 1,19² + 5 x 1,40² + 1 x 1,65²)

(1,19² = 0,0196 + 1,40² = 0,0144 + 1,65² = 0,0625)

D = 1,2 v (3 x 0,0196 + 5 x 0,0144 + 1 x 0,0625)

D = 1,2 v (0,0588 + 0,0720 +,0625)

D = 1,2 v (.1933) D = 1,2 x 0,4397

D = 0,5244

С нашей точки зрения производителя, это то, что нам нужно для расчета заполняющей способности катушек для намотки кабеля.

В полевых условиях подрядчик по электротехнике должен использовать другие формулы и вычисления для определения коэффициентов заполнения и изменений наружного диаметра для любого заданного радиуса изгиба кабеля. Некоторые кабели сохраняют свою гибкость, другие имеют выступы, которые расширяют внешний диаметр в одном направлении и сглаживают его в другом. Перед тем, как заказывать кабель и протягивать его в конкретный кабелепровод, всегда полезно просматривать цифры.

Узнайте больше о различных конфигурациях наших кабелей в комплекте.
