Калькулятор расчета трубы: Трубный калькулятор

Содержание

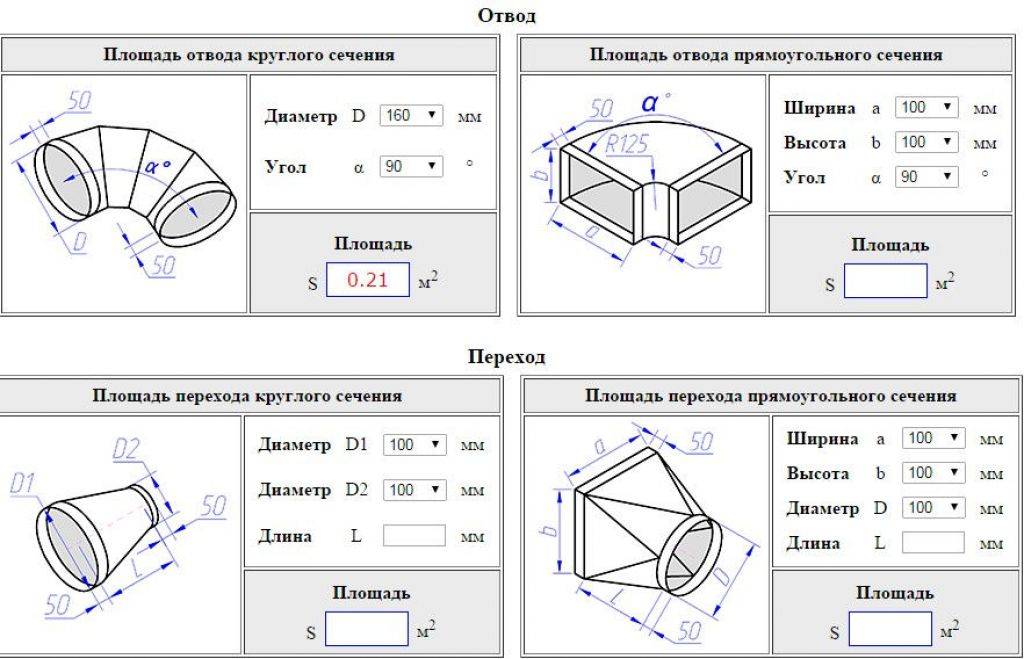

Калькулятор металлопроката онлайн — расчет массы или длины

Для расчета выберите материал изделия:

углеродистая сталь 04Х18Н10 06Xh38MДT 08X13 08X17T 08X20h24C2 08X18h20 08X18h20T 08X18h22T 08X17h25M3T 08X22H6T 08X18h22Б 10X17h23M2T 10X23h28 12X13 12X17 12X18h20T 12X18h22T 12X18H9 15X25T 17X18H9 дюралюминий титан медь латунь свинец золото

Расчет массы круглых труб

Размеры изделия

Диаметр трубы, мм ?подобрать по ДуДу10 Ду15 Ду20 Ду25 Ду32 Ду40 Ду50 Ду65 Ду80 Ду90 Ду100 Ду125 Ду150Толщина стенки, мм ?Количество, м ?

Параметры расчета

метры в тонны тонны в метры сварная труба с усиленным швом (+1 %)

РЕЗУЛЬТАТ

Расчет массы профильных труб

Размеры изделия

Ширина трубы, мм ?Высота трубы, мм ?Толщина стенки, мм ?Количество, м ?

Параметры расчета

метры в тонны тонны в метры

РЕЗУЛЬТАТ

Расчет массы листа

Размеры изделия

Толщина листа, мм ?Ширина листа, мм ?Длина листа, мм ?Количество, шт ?

Параметры расчета

штуки в тонны тонны в площадь

РЕЗУЛЬТАТ

Расчет массы двутавровой балки

Размеры изделия

Номер балки ?—10Б1 10 12Б1 12 12КС 14Б1 14Б2 14 14С 15К1А 15К2А 15К1С 15К3А 16Б1 16Б2 16 18Б1 18 18Б2 18М 20 20Б1 20Б1 20Д1А 20С 20Ш1 20Ш1 20Са 20Д2А 20К1 20К1 20К2А 20К2 20К2 20К3А 20К4С 20К4А 20К5А 22 22С 23Б1 23Ш1 23К1 23К2 24 24ДБ1 24М 25Б1 25Б2 25Д2А 25Д3А 25Ш1 25К1 25К1АС 25К4С 25К2 25К3 26Б1 26Б2 26Ш1 26Ш2 26К1 26К2 26К3 27 27ДБ1 27С 27Са 30Б1 30Б1 30 30Б2 30Б2 30М 30Ш1 30Ш1 30Ш2 30Ш2С 30Ш3 30Ш2 30ДШ1 30К3С 30К1 30К1 30К2 30К2 30К3 30К4 30К3 31У3А 31У4А 31Б1А 31Б2А 31Б3А 31К1АС 31К3АС 33 35ДБ1 35Б1 35Б1 35Б2 35Б2 35Ш1 35Ш1 35Ш2 35Ш2 35Ш3 35К3С 35К1 35К1 35К2 35К4С 35К2 35К3 36У1А 36У2А 36Б1А 36 36ДБ1 36Б2А 36Б3А 36М 36С 40ДБ1 40Б1 40Б2 40Б1 40 40Б2 40Ш1 40Ш1 40Ш2 40Ш2 40Ш3 40ДШ1 40К1 40К1 40К2 40К9С 40К2 40К3 40К3 40К4 40К4 40К5 40К5 41У2А 41У1А 41Б1А 41Б2А 45ДБ1 45Б1 45ДБ2 45Б1 45 45Б2 45Б2 45М 45Ш1 46У3А 46Б1А 46Б2А 50Б1 50Б1 50 50Б2 50Б2 50Ш1 50Ш1 50Ш2С 50Ш2 50Ш2 50ДШ1 50Ш3 50Ш3 50Ш4 50Ш4 55Б1 55Б1 55 55Б2 55Б2 60Б1 60Б2 60Б1 60 60Б2 60Ш1 60Ш2 60Ш3 60Ш4 61У1А 61У2А 61Б1А 61Б2А 70Б1 70Б2 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4Количество, м ?

Параметры расчета

метры в тонны тонны в метры

РЕЗУЛЬТАТ

Расчет массы арматуры

Размеры изделия

Диаметр ?—4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 55 60 70 80Количество, м ?

Параметры расчета

метры в тонны тонны в метры

РЕЗУЛЬТАТ

Расчет массы швеллера

Размеры изделия

Размер швеллера ?—25х26х2 25х30х2 28х27х2. 5 30х25х3 30х30х2 32х25х3 32х32х2 38х95х2.5 40х20х2 40х20х3 40х30х2 40х30х2.5 40х40х2 40х40х2.5 40х40х3 42х42х4 43х45х2 45х25х3 45х31х2 48х70х5 5У 5П 50х30х2 50х30х2.5 50х32х2.5 50х40х2 50х40х2.5 50х40х3 50х40х4 50х47х6 50х50х2.5 50х50х3 50х50х4 60х26х2.5 60х30х2.5 60х30х3 60х32х2.5 60х32х3 60х32х4 60х40х2 60х40х3 60х50х3 60х60х3 60х60х4 60х80х3 60х90х5 63х21х2.2 6.5У 6.5П 65х75х4 68х27х1 70х30х2 70х40х3 70х50х3 70х50х4 70х60х4 78х46х6 8У 8П 80х25х4 80х32х4 80х35х4 80х40х2.5 80х40х3 80х50х4 80х60х3 80х60х4 80х60х6 80х80х3 80х80х4 80х85х4 80х100х6 90х50х3.5 90х54х5 90х100х2.5 10У 10П 100х40х2.5 100х40х3 100х50х3 100х50х4 100х50х5 100х50х6 100х60х3 100х60х4 100х80х3 100х80х4 100х80х5 100х100х3 100х100х6 100х160х4 104х20х2 106х50х4 108х70х6 110х26х2. 5 110х50х4 110х50х5 110х100х4 12У 12П 120х25х4 120х50х3 120х50х4 120х50х6 120х60х4 120х60х5 120х60х6 120х70х5 120х80х4 120х80х5 14у 14П 140х40х2.5 140х40х3 140х60х3 140х60х5 140х60х6 140х70х5 140х80х4 140х80х5 145х65х3 148х25х4 16у 16П 16аП 160х40х2 160х40х3 160х40х5 160х50х2.5 160х50х4 160х50х5 160х50х6 160х60х2.5 160х60х3 160х60х4 160х60х5 160х60х6 160х70х4 160х80х2.5 160х80х3 160х80х4 160х80х5 160х80х6 160х100х3 160х100х6 160х120х5 160х120х6 160х160х6 170х60х4 170х70х5 170х70х6 18у 18аУ 18П 18аП 180х40х3 180х40х4 180х50х4 180х70х6 180х80х4 180х80х5 180х80х6 180х100х5 180х100х6 180х130х8 185х100х3 20У 20П 200х50х3 200х50х4 200х80х4 200х80х5 200х80х6 200х100х3 200х100х6 200х180х6 205х38х2. 5 206х75х6 210х57х4 20У 22П 24У 24П 250х35х3 250х60х3 250х60х4 250х60х5 250х60х6 250х125х6 27П 270х100х7 280х60х3.9 280х140х5 30У 300х80х6 300х100х8 310х100х6 33У 30П 33П 36у 36П 380х65х6 40У 40П 400х95х8 410х65х6Количество, м ?

Параметры расчета

метры в тонны тонны в метры

РЕЗУЛЬТАТ

Расчет массы квадрата

Размеры изделия

Ширина, мм ?Количество, м ?

Параметры расчета

метры в тонны тонны в метры

РЕЗУЛЬТАТ

Расчет массы шестигранника

Размеры изделия

Номер шестигранника ?Количество, м ?

Параметры расчета

метры в тонны тонны в метры

РЕЗУЛЬТАТ

Расчет массы уголка

Размеры изделия

Ширина, мм ?Высота, мм ?Толщина, мм ?Количество, м ?

Параметры расчета

метры в тонны тонны в метры

РЕЗУЛЬТАТ

Расчет массы полосы/ленты

Размеры изделия

Ширина, мм ?Толщина, мм ?Количество, м ?

Параметры расчета

метры в тонны тонны в метры

РЕЗУЛЬТАТ

Онлайн калькулятор и таблицы расчета веса и площади стальной профильной трубы.

Практика использования стальной профильной трубы в частном секторе, получила чрезвычайно широкое распространение в последние 15-20 лет. Применение онлайн калькулятора расчёта веса профильной трубы из разных материалов, помогает на стадии проектирования подсчитать затраты не только на покупку материала, но и на его доставку. В некоторых случаях, можно добиться существенной экономии бюджета мероприятия за счёт замены профильной трубы одного типоразмера, на другой, с аналогичными прочностными характеристиками, но меньшего веса.

Общие сведения о профильной трубе

В крупнотоннажном производстве, изготовление труб круглого сечения требует гораздо меньше затрат как по времени, так и по вовлекаемому в процесс оборудованию, по сравнению с аналогами нестандартного профиля. Но у профильной трубы есть чрезвычайно веское преимущество, благодаря которому она востребована не только в строительстве, но и в производстве разнообразных изделий – повышенная площадь касания.

Легче всего этот параметр представить, если приложить одну к другой две трубы, одинакового диаметра. Для труб круглого сечения, грань соприкосновения точечная (линейная). Профильная труба соприкасается с прилагаемым элементом всей плоскостью. Такой контакт облегчает фиксацию, и делает её гораздо прочнее. Это же преимущество делает транспортировку профильной трубы более эффективной, ведь будучи плотно уложенными, между ними не остаётся просвета, они не рассыпаются и при одинаковых размерах имеют меньший вес (по сравнению с аналогами круглого сечения).

Ещё одно весомое преимущество в расчёте нагрузки на профильную трубу и прогиба в онлайн калькуляторе, ведь у них более высокая прочность на излом. Особенно этот аспект учитывается при выборе между профилями разного сечения и объема.

Виды профильных труб

Весь сортамент таких изделий делится на три категории по профилю сечения:

  • Квадратные;
  • Прямоугольные;
  • Овальные.

Первые два наиболее широко используются для формирования каркасов ферм и навесов из профильной трубы в строительстве после расчёта на калькуляторе. И ещё из них изготавливают разные предметы, как-то: мебели, техники, сопутствующего оборудования. Профильные трубы овального сечения имеют двоякое применение.

Они хорошо смотрятся в оформлении и поэтому широко используются при дизайнерской отделке. Ведь кроме оригинального внешнего вида, они могут брать на себя и конструкционные нагрузки.

Особое применение овальные трубы находят в системах переноса тепла, как при нагреве, так и при охлаждении. Обусловлено это тем, что у них сопоставимая с круглыми трубами прочность и пропускная способность воды, но значительно более высокая площадь поверхности профильной трубы. Это обеспечивает более эффективный перенос тепловой энергии между теплоносителем внутри трубы и окружающим пространством.

Выбор труб по профилю

Наиболее часто трубы квадратного и прямоугольного сечения применяются в частном секторе при обустройстве навесов, летних кухонь, беседок, теплиц и прочих сооружений сезонной эксплуатации. Преимущество профиля с плоской поверхностью особенно резко проявляется при фиксации к нему элементов обшивки или декоративной отделки. Легче всего это заметить при расчёте фермы или теплицы из профильной трубы на онлайн калькуляторе и последующем её возведении на участке.

Каркас теплицы можно изготовить из полимерных труб, тем более что они очень легко изгибаются в полукруг. К пластиковым трубам очень легко фиксируются листы поликарбоната. Но по таблицам и расчётам калькулятора, серьёзную нагрузку и конструкционную прочность такому сооружению может обеспечить только металлический каркас из профильной трубы. При этом профиль трубы прямоугольного сечения, предпочтительнее квадратного.

Изгиб труб квадратного и прямоугольного профиля для придания им нужной формы, очень легко выполняется при умелом включении в процесс болгарки. Достаточно подрезать три из четырёх плоскостей под тщательно выверенным углом, чтобы затем сообщить заготовке требуемую форму. Для герметизации стыка в некоторых случаях используют холодную сварку. При соблюдении технологии, прочность фиксации приближается к характеристике металла.

Инструкция к онлайн калькулятору веса профильной трубы

Есть два варианта расчёта веса труб, один предварительный, его удобно использовать при схематичном проектировании и вычислении массы доставляемого груза – по размерам. Другой вариант более скрупулёзный – по формулам и таблицам указанным в справочнике.

Калькулятор толщины трубы

в соответствии с ASME B31.3 — The Piping Engineering World

Этот калькулятор толщины трубы рассчитывает требуемую толщину трубы для технологической трубы на основе кода ASME B31.3. Подробная информация о скрытых расчетах приведена в конце этого калькулятора.

Этот калькулятор рассчитывает требуемую толщину трубы, находящейся под внутренним давлением, на основе критериев, указанных в разделах 302.1.1 и 302.2.2 ASME B31.3 Нормы для трубопроводов под давлением.

Требуется ввод

  1. Трубный материал конструкции.
  2. Трубный АФД.
  3. Тип конструкции трубы: бесшовная, EFW, ERW и т. д.
  4. Расчетная температура.
  5. Расчетное давление.
  6. Допуск на коррозию для материалов и условий эксплуатации.
  7. Механический припуск.
  8. Точность фрезерования.

[калькулятор толщины трубы]

Как известно, ASME B31. 3 содержит формулу и рекомендации для расчета трубы под давлением. Хотя формула довольно проста, найти правильные значения отдельных факторов иногда бывает непросто. Этот калькулятор толщины технологической трубы использует следующую формулу для расчета толщины стенки.

304.1.2 (a) уравнение 3a:

  1. Бесшовные трубы: расчетная толщина t = (PD)/2(SE+PY)
  2. Сварные трубы: Расчетная толщина t = (PD)/2(SEW+PY)

Где:

P : Внутреннее расчетное манометрическое давление

D : Внешний диаметр трубы

В этом калькуляторе внешний диаметр берется из Американских стандартов труб для выбранного номинального диаметра трубы:

  1. ASME B36.10 : Сварные и бесшовные трубы из кованой стали.
  2. ASME B36.19: Трубы из нержавеющей стали.

S : Значение допустимого напряжения для материала из Таблицы A-1

Это допустимые значения напряжения для различных материалов при разных температурах. Приведено в таблице A-1 стандарта ASME B31.3. Я включил в этот калькулятор часто используемые материалы труб. Если вы хотите, чтобы были включены дополнительные материалы ASTM, укажите это в разделе комментариев ниже.

[google-square-ad]

E : Коэффициент качества продольного сварного шва

  1. Применимо согласно ASME B31.3, таблица A-1A или A-1B.
  2. 1 Для бесшовных труб.
  3. 0,60 для труб, сваренных встык.
  4. 0,85 для труб, сваренных сопротивлением.

W : Коэффициент снижения прочности сварного соединения

  1. Применяется согласно параграфу 302.3.5(e) ASME B31.3
  2. Применяется только для сварных труб.
  3. W принимается за 1 для бесшовных труб.
  4. Значение W принимается равным 1,0 при температуре 510°C (950°F) и ниже и 0,5 при 815°C (1500°F) для всех материалов.
  5. Значение линейно интерполировано для промежуточных температур.

Y : Коэффициент из таблицы 304.

1.1,

Действительно для t < D/6 и для показанных материалов. Значение Y может быть интерполировано для промежуточных температур.

Добавление припусков

Расчетная расчетная толщина стенки должна быть дополнена припуском на коррозию, механическим припуском на нарезание канавок, резьбы и т. д., а также производственным допуском для получения окончательного значения. Следующее более высокое стандартное значение толщины в соответствии со стандартами труб, такими как ASME B36.10 и ASME B36.19.используется.

Требуемая толщина = Расчетная толщина + припуски.

[google-square-ad]

Выбор толщины стенки

Проектировщик должен выбрать толщину из таблиц номинальной толщины, содержащихся в таблице 1, указанной в ASME B36.10 и B36.19, чтобы она соответствовала значению, рассчитанному для выполнения условий для чего нужна труба.

Пожалуйста, оставьте свои комментарии / предложения в поле для комментариев ниже.

Нравится:

Нравится Загрузка…

Калькулятор расхода — Расчет расхода трубы

    Быстрая навигация:

  1. Использование калькулятора расхода скорость
  2. Формула массового расхода
  3. Примеры расчетов
  4.     Использование калькулятора расхода

    Этот калькулятор расхода трубы вычисляет объемный расход ( расход ) газа или жидкости (жидкости), проходящей через круглую или прямоугольную трубу известных размеров. Если вещество является жидкостью и известна его объемная плотность, калькулятор также выводит массовый расход (для расчета этого показателя для газов требуется дополнительная информация, и в настоящее время он не поддерживается).

    В режиме разность давлений калькулятор требует ввода давления перед трубой (или трубкой Вентури, соплом или отверстием), а также на ее конце, а также ее поперечное сечение, напр. давление и диаметр для круглой трубы. Поддерживаемые единицы ввода включают паскали (Па), бары, атмосферы, фунты на квадратный дюйм (фунты на квадратный дюйм) и другие для давления и кг/м·с, Н·с/м2, Па·с и сП (сантипуаз) для динамической вязкости. .

    В режиме скорость потока необходимо знать скорость потока газа или жидкости (допускаются футы в секунду, метры в секунду, км/ч и т.д.), чтобы рассчитать расход.

    Вывод в британских или метрических единицах, в зависимости от вашего выбора. Некоторые из выходных единиц включают: м 3 /ч, м 3 /мин, м 3 /с, л/ч, л/мин, л/с, фут 3 /ч, фут 3 /мин, фут 3 /с, ярд 3 /ч, ярд 3 /мин, ярдов 3 /с, галлонов в час, галлонов в минуту. Выходные единицы для массового расхода включают: кг/ч, кг/мин, кг/с, тонны/ч, фунт/ч, фунт/мин, фунт/с, тонн/ч. Выходные показатели автоматически настраиваются для вашего удобства.

        Формула расхода

    Существует два основных подхода к расчету расхода Q, который эквивалентен разнице в объеме, деленной на разницу во времени (Δv / Δt). Первый — если мы знаем перепад давления (падение давления) между двумя точками, для которых мы хотим оценить расход. Второй — если мы знаем скорость жидкости. Оба описаны ниже.

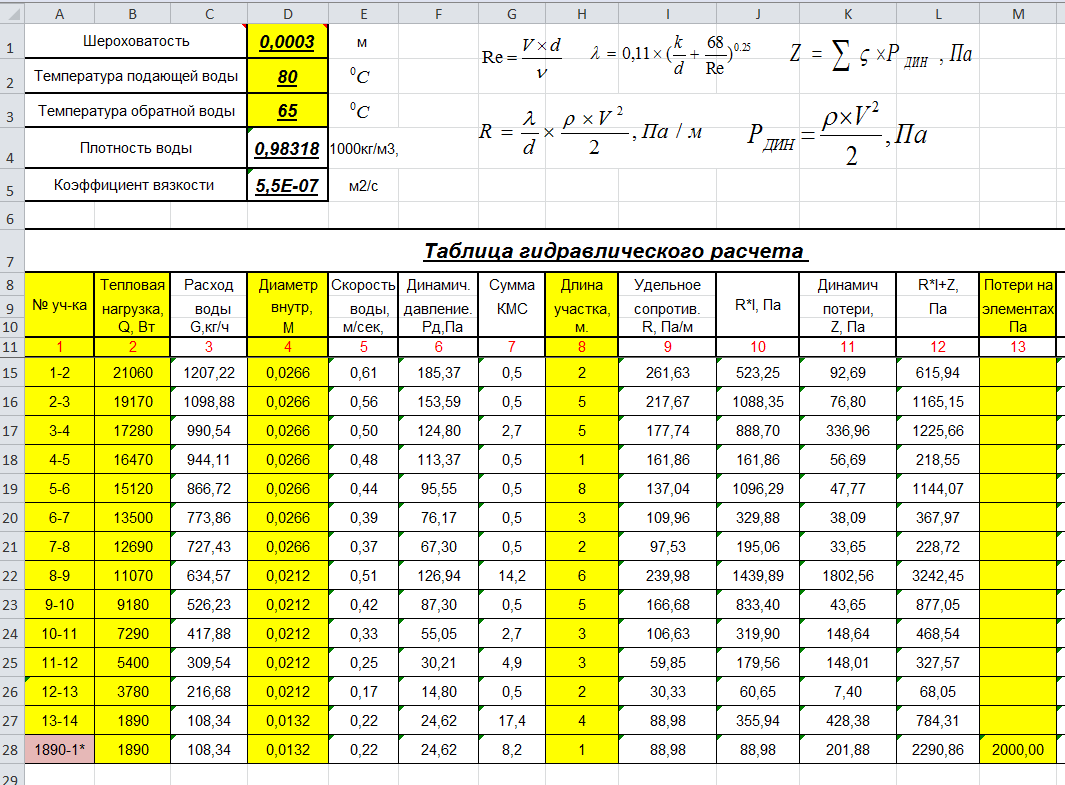

        Формула расхода через перепад давления

    Расчет расхода с использованием давления выполняется с помощью уравнения Хагена–Пуазейля, которое описывает падение давления из-за вязкости жидкости [3] . Для расчета расхода по давлению формула выражается следующим образом:

    В уравнении Пуазейля (p 1 — p 2 ) = Δp — разница давлений между концами трубы (падение давления) , μ — динамическая вязкость жидкости, L

    и R — длина и радиус рассматриваемого сегмента трубы, π — постоянная Pi &приблизительно; 3,14159 до пятой значащей цифры.

    Существуют два основных требования для использования приведенной выше формулы:

    • Рассматриваемый поток должен быть ламинарным. Это можно определить по числу Рейнольдса. Как правило, сечение трубы не должно быть слишком широким или слишком коротким, иначе возникнут турбулентные потоки.
    • Жидкость должна быть несжимаемой или примерно так. Хорошим примером несжимаемой жидкости является вода, как и любая гидравлическая жидкость. Минеральные масла, однако, в некоторой степени поддаются сжатию, поэтому остерегайтесь использовать формулу для таких случаев.

    Примером применения является наличие манометров, измеряющих давление жидкости или газа в начале и в конце участка трубопровода, для которого необходимо рассчитать расход. График иллюстрирует общий случай, когда это применимо.

    Следует отметить, что формула Пуазейля для расчета расхода трубы через давление не так хорошо работает для газов, где для точного расчета требуется дополнительная информация.

        Формула расхода через скорость жидкости

    Объемный расход потока жидкости или газа равен скорости потока, умноженной на площадь его поперечного сечения. Следовательно, формула для расхода ( Q ), также известная как «расход», выраженная через площадь проходного сечения ( A ), а его скорость ( v ) представляет собой так называемое уравнение расхода :

    Полученное значение Q представляет собой объемный расход. В случае круглой трубы площадь поперечного сечения равна внутреннему диаметру, деленному на 2, умноженному на π, а в случае прямоугольной трубы площадь равна внутренней ширине, умноженной на внутреннюю высоту. Уравнение можно преобразовать простым способом, чтобы учесть площадь поперечного сечения или скорость.

        Формула массового расхода

    Массовый расход ṁ представляет собой поток массы m через поверхность в единицу времени t, поэтому формула для массового расхода, учитывая объемный расход, равна ṁ = Q * ρ , где ρ (строчные греческие буквы буква ро) — объемная плотность вещества. Это уравнение применимо к жидкостям, тогда как для газообразных веществ для выполнения расчетов требуется дополнительная информация.


        Примеры расчета

    Пример 1: 92 · 3,1416 ~= 490,875 мм 2 по формуле площади круга. Мы можем преобразовать это в m 2 , разделив на 1 000 000 для более удобного результата, получив 0,000490875 m 2 . Используя приведенное выше уравнение расхода, мы заменяем значения для A и v и получаем Q = 0,000490875 м 2 · 10 м/с) = 0,00490875 м 3 /с. Чтобы преобразовать это в м 3 /ч, нам нужно умножить на 3600, чтобы получить скорость сброса 17,6715 м 3 в час.

    Если мы далее узнаем, что плотность воды составляет 1000 кг/м 3 мы можем рассчитать массовый расход как 17,6715 м

    3 /ч · 1000 кг/м 3 = 17671,5 кг/ч (= 17,6715 тонн в час, м 3 отменяется).

    Пример 2: Прямоугольная труба высотой 2 см и шириной 4 см, по которой движется газ со скоростью 15 м/с.
