Калькулятор расчета труб: Вес круглой стальной трубы, трубный калькулятор

Добавлено автор alexxlab

Содержание

Расчет квадратной трубы на прогиб и изгиб

Замкнутые профили, какими являются квадратные, прямоугольные и круглые трубы, — это вариант для тех, у кого нет возможности использовать деревянные конструкции, но есть желание предать будущему сооружению хорошую эстетичность. Например, каркас козырька, сваренный из квадратных труб, выглядит более эстетично, чем тот же козырек, сваренный из уголков.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

На данной странице Вам представлен калькулятор способный подбирать сечение квадратной трубы по прочности и деформациям. Другими словами, с помощью данного калькулятора Вы можете произвести расчет квадратной трубы на прогиб и изгиб по ГОСТ 30245-2003 «Профили стальные гнутые замкнутые сварные квадратные для строительных конструкций».

Рассчитать квадратную трубу можно для следующих расчетных схем:

  • Тип 1
    — балка с одним пролетом с приложенной на нее равномерно распределенной нагрузкой.
  • Тип 2 — жестко защемленная консоль с равномерно распределенной нагрузкой.
  • Тип 3 — балка лежащая на двух опорах с выведенной консолью с одной стороны.
  • Тип 4 — однопролетная шарнирно опертая балка с приложенной на нее сосредоточенной нагрузкой.
  • Тип 5 — то же самое, что и тип 4, только с двумя сосредоточенными нагрузками.
  • Тип 6 — консоль с жестким защемлением с приложенной на нее сосредоточенной нагрузкой.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору
Обращаю ваше внимание, что в нецелых числах необходимо ставить точку, а не запятую, то есть, например, 5. 7 м, а не 5,7. Также, если что-то не понятно, задавайте свои вопросы через форму комментариев, расположенную в самом низу.

Исходные данные

Расчетная схема:

Длина пролета (L) — пролет через который переброшена балка или длина консоли.

Расстояния (A и B) — расстояния от опор до мест приложения нагрузок. Для 3 схемы А равна длине консоли балки, опирающейся на 2 опоры.

Нормативная и расчетная нагрузки — нагрузки, на которые рассчитывается квадратная труба. Рассчитать их можно с помощью следующих материалов:

Fmax  — максимально допустимый прогиб, подбираемой по таблице E.1 СНиПа «Нагрузки и воздействия», в зависимости от вида конструкции. Некоторые значения этого показателя приведены в таблице 1.

Таблица 1. Максимальный прогиб для некоторых конструкций согласно СНиП.

Вид балки
Длина пролета		 Требования Fmax
Балки перекрытий, покрытий, крыши L ≤ 1 м Эстетико-психологические, то есть такие, при которых прогиб балки не будет «бросаться в глаза»  1/120 (1/60)
L = 3 м  1/150 (1/75)
L = 6 м  1/200 (1/100)
L = 12 м  1/250 (1/125)
Балки покрытий и перекрытий при наличии на них элементов, подверженных растрескиванию (стяжек, полов, перегородок)  любая  Конструктивные
 1/150 (1/75)
Перемычки  любая  Конструктивные  1/200

Примечания:

1. Без скобок Fmax указан для пролета, в скобках — для консоли.

2. В случае промежуточных значений длины пролета L максимальный прогиб Fmax находится по линейной интерполяции.

Количество труб — обычно указывается одна балка, но если есть желание ее усилить и положить рядом еще одну такую же балку, то следует выбрать в графе «две».

Расчетное сопротивление Ry— данный параметр зависит от марки стали. Основные значения этого показателя приведены в таблице 2.

Таблица 2. Расчетное сопротивление стали по ГОСТ 27772-88.

Марка стали Аналог Толщина проката Расчетное сопротивление, Ry
Неизвестно  —  любая 210 МПа
 C235 Ст3кп2 по ГОСТ 535-2005 2 — 20 мм 230 МПа
20,1 — 40 мм 220 МПа
С245 Ст3пс5, Ст3сп5 по    ГОСТ 535-2005 2 — 20 мм 240 МПа
20,1 — 30 мм 230 МПа
 С255  Ст3Гпс, Ст3Гсп по    ГОСТ 535-2005 4 — 10 мм 250 МПа
10,1 — 20 мм 240 МПа
20,1 — 44 мм 230 МПа
 С275  Ст3пс по ГОСТ 535-2005 2 — 20 мм 270 МПа
 С285  Ст3сп, Ст3Гпс, Ст3Гсп по ГОСТ 535-2005 4 — 10 мм 280 МПа
10,1 — 20 мм 270 МПа
 С345  12Г2С, 09Г2С по ГОСТ 19281-2014 2 — 10 мм 335 МПа
10,1 — 20 мм 315 МПа
20,1 — 40 мм 300 МПа
 С345К  10ХНДП по ГОСТ 19281-2014 4 -10 мм 335 МПа

Размер трубы — здесь необходимо выбрать тот размер трубы, который вы хотите проверить на заданные нагрузки.

Результат

Вес балки — масса 1 погонного метра трубы.

Wтреб — требуемый момент сопротивления профиля.

Fmax — максимальный прогиб в сантиметрах, который допустим для балки, перекрывающей пролет длиной L.

Расчет по прочности:

Wбалки — момент сопротивления выбранной трубы по ГОСТ 30245-2003. Если Wбалки > Wтреб, значит прочность балки обеспечена.

Запас — если в данной графе значение с минусом (-), то балка по прочности не проходит, а если с плюсом (+), то здесь показано, на какой процент балка имеет запас прочности.

Расчет по прогибу:

Fбалки — прогиб, возникающий у рассчитываемой трубы под действием нормативной нагрузки.

Запас — то же самое, что и по отношению к моменту сопротивления.

Калькулятор расчета объема и площади трубы

Инструкция для калькулятора онлайн расчета площади и объема трубы

Все параметры указываем в мм

L – Труба в длину. 2*L.

Где,

L— длина трубопровода.

R1— внутренний радиус.

R2— наружный радиус.

Как правильно выполняются вычисления объема тел

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.

Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.

Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.

Важно! Не стоит пренебрегать результатами расчета при проектировании отопительной системы. В противном случае Вы рискуете не правильно выбрать котел по мощности, который будет неэффективным и неэкономичным в процессе эксплуатации, и как следствие помещения будут плохо обогреваться.

Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

Объем воды:

  • старая чугунная батарея в 1 секции – 1,7 литра;
  • новая чугунная батарея в 1 секции – 1 литр;
  • биметаллический радиатор в 1 секции – 0,25 литра;
  • алюминиевый радиатор в 1 секции – 0,45 литра.

Заключение

Теперь Вы знаете, как можно правильно и быстро вычислить объем трубы для водоснабжения или системы отопления.

Как узнать вес стальных труб и калькулятор веса

Вы решили поменять у себя дома трубопровод, и точно знаете, какое количество метров труб вам будет необходимо. Казалось бы, все, можно ехать за покупками, закрепив багажник на крышу вашего легкового автомобиля, или наняв грузовую машину с открытым кузовом. И вот здесь-то и всплывает необходимость определения точного расчета массы профильной стальной трубы, и онлайн калькулятор на месте приобретения без знания формул вам, скорей всего, не поможет. Так как необходимо знать, какое количество метров стальной профильной трубы определенного размера можно загрузить в ваш легковой автомобиль, у которой есть ограничения по весу грузоподъемности.

Точно также, арендуя грузовую машину, вы должны точно знать, что вся партия купленного профиля будет доставлена за раз. И это еще с условием, когда вы платите аренду грузовика почасово. А если вы оговариваете при составлении договора еще и массу стальных труб, тем более, необходимо предварительно знать вес трубных профилей, которые будете покупать. То есть – без знаний и таблиц, как произвести расчет веса трубного стального профиля в квадратном или круглом профиле, вам просто не обойтись. Поэтому рассмотрим несколько способов расчета для разных условий.

Рассчитываем вес стальной профилированной трубы

Первый способ

Не каждый материал может по прочности сравниться со сталью, именно по этой причине трубам из этого металлического профиля отдается самое большое предпочтение. Продаются и изготавливаются эти трубы в погонных метрах, при этом на складе можно выбрать прямоугольные и круглые профили как поштучно, так и связками. Вроде бы, что еще надо для покупки требуемого количества профильных изделий? Но, часто, важно знать вес приобретаемого материала.

Все причины для этого расчета указаны выше, теперь же нам необходимо выяснить, как именно можно определить массу разных профилей. В ГОСТе 8732 78 указывается общий способ для всех видов стальных профилированных труб, которые отличаются между собой только сечением, для этого взята средняя плотность стали 7850 кг./м.куб. Для получения необходимого результата нужно использовать таблицу, которая указана в ГОСТе 8732 78 для определения значений толщины стенки и диаметра, а после рассчитать по формуле.

M=0.02466 х S(Dn-S), в которой:

  • S – толщина стенки круглого профиля;
  • Dn – внешний диаметр.

Но этот способ даст только приблизительный расчет веса погонного метра трубного профиля. Использовать его нужно, если вы предварительно не знаете массу необходимых профилей и теперь на месте его высчитываете с помощью калькулятора.

Второй способ

Для более точного определения есть другая формула, для вычисления которой нам будут необходимы такие данные, как внутренний и наружный диаметр, плотность металла, профильная площадь сечения, объем. В чем удобство этого способа, так это в том, что он подойдет и для медных, и для чугунных, и для стальных изделий. Непосредственно формула выглядит таким образом.

m=p х V, где:

  • V – объем;
  • p – плотность.

Но на этом расчеты лишь начинаются, нам необходимо знать профильный объем. Его мы рассчитываем так.

V=S х L, в которой:

  • L – длина трубы;
  • S – площадь профильного сечения.

При этом последнее значение будет зависеть от внутреннего и наружного диаметров. Отсюда:

S=π(D2-d2) / 4, в которой:

  • D – внешний диаметр;
  • d – внутренний диаметр, который не всегда известен и рассчитывается по формуле: d=D-2 х b, b – толщина стенки трубы.

Но из всех этих данных, в приведенной универсальной формуле для круглых профилей у нас остается неизвестным только одно – плотность металла. Естественно, можно использовать среднее значение, как описано в ГОСТе 8732 78, но в этом случае формула теряет универсальность. Потому мы будем использовать ГОСТ 1412 85 для определения плотности чугуна, ГОСТ 1050 88 для стали, и т. д. Видим, что стали 10, 20, 40 и 60 имеют плотности 7856 кг/м. куб, 7859 кг/м. куб, 7850 кг/м. куб и 7800 кг/м. куб.

У серого чугуна СЧ-10, СЧ-20 и СЧ-30 плотность – 6800 кг/м. куб, 7100 кг/м. куб и 7300 кг/м. куб. У кованого чугуна плотность – 7000 кг/м. куб, у высокопрочного – 7200 кг/м. куб., а у меди М 0, М 1, М 2 и М 3 общая плотность – 8940. Чтобы рассчитать результат в килограммах, все подсчеты с длинами и иными размерами, как правило, происходят в метрах, так как величины плотности считаются в кг/м3.

Масса профильной трубы – расчет калькулятором

Первый способ

Вышеописанный способ подходит лишь для круглых профилей, а что делать, если необходима прямоугольная труба? Для этого есть другой способ, но он также выдает только усредненный результат, естественно, с условием, что вы будете использовать среднее показание плотности стали, а именно – 7850. Но вам никто не мешает использовать уже определенные нами для вышеописанной формулы величины плотности разных цветных металлов и их сплавов.

Непосредственно формула выглядит таким образом:

МП=b х 2(А + В) х ρ, где:

  • p – плотность;
  • A, B – длины сторон;
  • b – толщина стенки трубы.

Как определить толщину стенки профиля, вы знаете из формулы, указанной выше.

Существует и другой метод, для которого воспользуемся формулой определения массы круглого диаметра профиля. Некоторые могут спросить: «Причем здесь она, когда для расчетов необходимо сечение?». Но, вспомним, что формула определение массы такая, m=p х V, таким образом, нам необходим объем и плотность трубы из определенного металла. Плотность у нас есть в избытке, можно указывать разные значения, с помощью различных ГОСТов, а объем легко получить, и даже не по одной, а по нескольким формулам. Но, каждый из способов немного изменит калькулятор труб, во всех случаях масса трубы будет разной.

Итак, разберем первый вариант определения объема. Сперва представим трубу в форме прутка. Говоря иначе, нам необходимы длина прямоугольного профиля и внешние размеры сторон. Умножаем данные величины и в результате имеем объем трубы с внутренней пустотой. Затем нам необходимо узнать объем внутренней полости трубы. Умножаем длину и длины сторон внутри. Отнимаем этот результат от первого и определяем объем металла, который находится в стенках трубы. Затем, чтобы узнать вес трубы, в калькулятор нужно подставить любое требуемое значение плотности материала.

Второй способ

Второй метод немного сложней, с условием, что стенка изделия имеет разную толщину по всему контуру (в горячекатаном трубопрокате), которую нам и необходимо измерить. Для этого меряем одну сторону трубы и множим данную величину на усредненную толщину этой стенки. Эту процедуру делаем еще 3 раза для всех сторон. Так, мы имеем объемы 4 граней профиля, суммировав которые, определим общее значение. Этот результат и нужно умножить на плотность материала, из которого изготовлена труба.

Чтобы определить вес метра стальной профилированной трубы, необязательно делать сложные математические подсчеты. При наличии сети Интернет не составит сложности найти калькулятор онлайн для расчета массы как прямоугольного, так и круглого сечения трубы.

Оцените статью: Поделитесь с друзьями!

Расчет веса стальной трубы из тонны в метры

Политика конфиденциальности персональных данных

Настоящая Политика конфиденциальности персональных данных (далее – Политика конфиденциальности) действует в отношении всей информации, которую сайт «ЛТР», (далее – Сайт) расположенный на доменном имени https://ppu.spb.ru (а также его субдоменах), может получить о Пользователе во время использования сайта https://ppu.spb.ru (а также его субдоменов), его программ и его продуктов.

1. Определение терминов

1.1 В настоящей Политике конфиденциальности используются следующие термины:

1.1.1. «Администрация сайта» (далее – Администрация) – уполномоченные сотрудники на управление сайтом «ЛТР», действующие от имени ООО «ТД «ЛТР», которые организуют и (или) осуществляют обработку персональных данных, а также определяет цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными.

1.1.2. «Персональные данные» — любая информация, относящаяся к прямо или косвенно определенному, или определяемому физическому лицу (субъекту персональных данных).

1.1.3. «Обработка персональных данных» — любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных.

1.1.4. «Конфиденциальность персональных данных» — обязательное для соблюдения Оператором или иным получившим доступ к персональным данным лицом требование не допускать их распространения без согласия субъекта персональных данных или наличия иного законного основания.

1.1.5. «Сайт «ЛТР»» — это совокупность связанных между собой веб-страниц, размещенных в сети Интернет по уникальному адресу (URL): https://ppu.spb.ru, а также его субдоменах.

1.1.6. «Субдомены» — это страницы или совокупность страниц, расположенные на доменах третьего уровня, принадлежащие сайту «ЛТР», а также другие временные страницы, внизу который указана контактная информация Администрации

1.1.5. «Пользователь сайта «ЛТР»» (далее Пользователь) – лицо, имеющее доступ к сайту «ЛТР», посредством сети Интернет и использующее информацию, материалы и продукты сайта «ЛТР».

1.1.7. «Cookies» — небольшой фрагмент данных, отправленный веб-сервером и хранимый на компьютере пользователя, который веб-клиент или веб-браузер каждый раз пересылает веб-серверу в HTTP-запросе при попытке открыть страницу соответствующего сайта.

1.1.8. «IP-адрес» — уникальный сетевой адрес узла в компьютерной сети, через который Пользователь получает доступ на Сайт.

2. Общие положения

2.1. Использование сайта «ЛТР» Пользователем означает согласие с настоящей Политикой конфиденциальности и условиями обработки персональных данных Пользователя.

2.2. В случае несогласия с условиями Политики конфиденциальности Пользователь должен прекратить использование сайта «ЛТР».

2.3. Настоящая Политика конфиденциальности применяется к сайту «ЛТР». Сайт не контролирует и не несет ответственность за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на сайте «ЛТР».

2.4. Администрация не проверяет достоверность персональных данных, предоставляемых Пользователем.

3. Предмет политики конфиденциальности

3.1. Настоящая Политика конфиденциальности устанавливает обязательства Администрации по неразглашению и обеспечению режима защиты конфиденциальности персональных данных, которые Пользователь предоставляет по запросу Администрации на сайте «ЛТР».

3.2. Персональные данные, разрешённые к обработке в рамках настоящей Политики конфиденциальности, предоставляются Пользователем путём заполнения форм на сайте «ЛТР» и включают в себя следующую информацию:

3.2.1. фамилию, имя, отчество Пользователя;

3.2.2. контактный телефон Пользователя;

3.2.3. адрес электронной почты (e-mail)

3.3. Сайт защищает Данные, которые автоматически передаются при посещении страниц: — IP адрес; — информация из cookies; — информация о браузере — время доступа; — реферер (адрес предыдущей страницы).

3.3.1. Отключение cookies может повлечь невозможность доступа к частям сайта, требующим авторизации.

3.3.2. Сайт осуществляет сбор статистики об IP-адресах своих посетителей. Данная информация используется с целью предотвращения, выявления и решения технических проблем.

3.4. Любая иная персональная информация неоговоренная выше (история посещения, используемые браузеры, операционные системы и т.д.) подлежит надежному хранению и нераспространению, за исключением случаев, предусмотренных в п. п. 5.2. и 5.3. настоящей Политики конфиденциальности.

4. Цели сбора персональной информации пользователя

4.1. Персональные данные Пользователя Администрация может использовать в целях:

4.1.1. Идентификации Пользователя, зарегистрированного на сайте «ЛТР» для его дальнейшей авторизации, оформления заказа и других действий.

4.1.2. Предоставления Пользователю доступа к персонализированным данным сайта «ЛТР».

4.1.3. Установления с Пользователем обратной связи, включая направление уведомлений, запросов, касающихся использования сайта «ЛТР», оказания услуг и обработки запросов и заявок от Пользователя.

4.1.4. Определения места нахождения Пользователя для обеспечения безопасности, предотвращения мошенничества.

4.1.5. Подтверждения достоверности и полноты персональных данных, предоставленных Пользователем.

4.1.6. Создания учетной записи для использования частей сайта «ЛТР», если Пользователь дал согласие на создание учетной записи.

4.1.7. Уведомления Пользователя по электронной почте.

4.1.8. Предоставления Пользователю эффективной технической поддержки при возникновении проблем, связанных с использованием сайта «ЛТР».

4.1.9. Предоставления Пользователю с его согласия специальных предложений, информации о ценах, новостной рассылки и иных сведений от имени сайта «ЛТР».

5. Способы и сроки обработки персональной информации

5.1. Обработка персональных данных Пользователя осуществляется без ограничения срока, любым законным способом, в том числе в информационных системах персональных данных с использованием средств автоматизации или без использования таких средств.

5.2. Пользователь соглашается с тем, что Администрация вправе передавать персональные данные третьим лицам, в частности, курьерским службам, организациями почтовой связи (в том числе электронной), операторам электросвязи, исключительно в целях выполнения заказа Пользователя, оформленного на сайте «ЛТР», включая доставку Товара, документации или e-mail сообщений.

5.3. Персональные данные Пользователя могут быть переданы уполномоченным органам государственной власти Российской Федерации только по основаниям и в порядке, установленным законодательством Российской Федерации.

5.4. При утрате или разглашении персональных данных Администрация вправе не информировать Пользователя об утрате или разглашении персональных данных.

5.5. Администрация принимает необходимые организационные и технические меры для защиты персональной информации Пользователя от неправомерного или случайного доступа, уничтожения, изменения, блокирования, копирования, распространения, а также от иных неправомерных действий третьих лиц.

5.6. Администрация совместно с Пользователем принимает все необходимые меры по предотвращению убытков или иных отрицательных последствий, вызванных утратой или разглашением персональных данных Пользователя.

6. Права и обязанности сторон

6.1. Пользователь вправе:

6.1.1. Принимать свободное решение о предоставлении своих персональных данных, необходимых для использования сайта «ЛТР», и давать согласие на их обработку.

6.1.2. Обновить, дополнить предоставленную информацию о персональных данных в случае изменения данной информации.

6.1.3. Пользователь имеет право на получение у Администрации информации, касающейся обработки его персональных данных, если такое право не ограничено в соответствии с федеральными законами. Пользователь вправе требовать от Администрации уточнения его персональных данных, их блокирования или уничтожения в случае, если персональные данные являются неполными, устаревшими, неточными, незаконно полученными или не являются необходимыми для заявленной цели обработки, а также принимать предусмотренные законом меры по защите своих прав.

6.2. Администрация обязана:

6.2.1. Использовать полученную информацию исключительно для целей, указанных в п. 4 настоящей Политики конфиденциальности.

6.2.2. Обеспечить хранение конфиденциальной информации в тайне, не разглашать без предварительного письменного разрешения Пользователя, а также не осуществлять продажу, обмен, опубликование, либо разглашение иными возможными способами переданных персональных данных Пользователя, за исключением п. п. 5.2 и 5.3. настоящей Политики Конфиденциальности.

6.2.3. Принимать меры предосторожности для защиты конфиденциальности персональных данных Пользователя согласно порядку, обычно используемого для защиты такого рода информации в существующем деловом обороте.

6.2.4. Осуществить блокирование персональных данных, относящихся к соответствующему Пользователю, с момента обращения или запроса Пользователя, или его законного представителя либо уполномоченного органа по защите прав субъектов персональных данных на период проверки, в случае выявления недостоверных персональных данных или неправомерных действий.

7. Ответственность сторон

7.1. Администрация, не исполнившая свои обязательства, несёт ответственность за убытки, понесённые Пользователем в связи с неправомерным использованием персональных данных, в соответствии с законодательством Российской Федерации, за исключением случаев, предусмотренных п.п. 5.2., 5.3. и 7.2. настоящей Политики Конфиденциальности.

7. 2. В случае утраты или разглашения Конфиденциальной информации Администрация не несёт ответственность, если данная конфиденциальная информация:

7.2.1. Стала публичным достоянием до её утраты или разглашения.

7.2.2. Была получена от третьей стороны до момента её получения Администрацией Ресурса.

7.2.3. Была разглашена с согласия Пользователя.

7.3. Пользователь несет полную ответственность за соблюдение требований законодательства РФ, в том числе законов о рекламе, о защите авторских и смежных прав, об охране товарных знаков и знаков обслуживания, но не ограничиваясь перечисленным, включая полную ответственность за содержание и форму материалов.

7.4. Пользователь признает, что ответственность за любую информацию (в том числе, но не ограничиваясь: файлы с данными, тексты и т. д.), к которой он может иметь доступ как к части сайта «ЛТР», несет лицо, предоставившее такую информацию.

7.5. Пользователь соглашается, что информация, предоставленная ему как часть сайта «ЛТР», может являться объектом интеллектуальной собственности, права на который защищены и принадлежат другим Пользователям, партнерам или рекламодателям, которые размещают такую информацию на сайте «ЛТР». Пользователь не вправе вносить изменения, передавать в аренду, передавать на условиях займа, продавать, распространять или создавать производные работы на основе такого Содержания (полностью или в части), за исключением случаев, когда такие действия были письменно прямо разрешены собственниками такого Содержания в соответствии с условиями отдельного соглашения.

7.6. В отношение текстовых материалов (статей, публикаций, находящихся в свободном публичном доступе на сайте «ЛТР») допускается их распространение при условии, что будет дана ссылка на Сайт.

7.7. Администрация не несет ответственности перед Пользователем за любой убыток или ущерб, понесенный Пользователем в результате удаления, сбоя или невозможности сохранения какого-либо Содержания и иных коммуникационных данных, содержащихся на сайте «ЛТР» или передаваемых через него.

7.8. Администрация не несет ответственности за любые прямые или косвенные убытки, произошедшие из-за: использования либо невозможности использования сайта, либо отдельных сервисов; несанкционированного доступа к коммуникациям Пользователя; заявления или поведение любого третьего лица на сайте.

7.9. Администрация не несет ответственность за какую-либо информацию, размещенную пользователем на сайте «ЛТР», включая, но не ограничиваясь: информацию, защищенную авторским правом, без прямого согласия владельца авторского права.

8. Разрешение споров

8.1. До обращения в суд с иском по спорам, возникающим из отношений между Пользователем и Администрацией, обязательным является предъявление претензии (письменного предложения или предложения в электронном виде о добровольном урегулировании спора).

8.2. Получатель претензии в течение 30 календарных дней со дня получения претензии, письменно или в электронном виде уведомляет заявителя претензии о результатах рассмотрения претензии.

8.3. При не достижении соглашения спор будет передан на рассмотрение Арбитражного суда г. Санкт-Петербург.

8.4. К настоящей Политике конфиденциальности и отношениям между Пользователем и Администрацией применяется действующее законодательство Российской Федерации.

9. Дополнительные условия

9.1. Администрация вправе вносить изменения в настоящую Политику конфиденциальности без согласия Пользователя.

9.2. Новая Политика конфиденциальности вступает в силу с момента ее размещения на сайте «ЛТР», если иное не предусмотрено новой редакцией Политики конфиденциальности.

9.3. Все предложения или вопросы касательно настоящей Политики конфиденциальности следует сообщать по адресу: [email protected]

г. Санкт-Петербург, ООО «ТД «ЛТР», ОГРН 1167847324842

Калькулятор расчета трубы

25.05.2018

Калькулятор расчета трубы позволяет точно определить удельный вес, общую массу и объем труб из стали и металла, используемых в строительном производстве или в инженерных коммуникациях (системы водоснабжения, отопления и канализации).

Так как при прокладке новых коммуникационных элементов или замене старых часто возникают ситуации, вынуждающие практикующих менеджеров изыскивать и внедрять в практику онлайн расчеты, мы решили поделиться конкретными способами, формами, методами подстройки расчетов под такие меняющиеся условия, как текущий ремонт, плановое обслуживание инженерных коммуникаций, строительство коммерческих, общественных зданий и промышленных сооружений и объяснить, как в этих условиях можно использовать калькулятор расчета трубы.

При правильном расчете готовый трубопровод будет работать долго, четко и без перебоев, а вода будет перемещаться с необходимой скоростью, обеспечивая максимально эффективную отдачу всей эксплуатируемой инженерной системы. Калькулятор расчета трубы выполняет корректные расчеты диаметров труб, веса, стоимости и других показателей.

Выполнение онлайн расчетов позволит в реальном режиме приступить к строительному производству и оказанию услуги, которая выступает в качестве основы делового сотрудничества. Мы предлагаем использовать калькулятор расчета трубы, чтобы вычислить параметры трубы, используемой при подведении коммуникации трубопровода к быстровозводимому зданию или сооружению и определить следующие показатели:

  • величину проходимости трубопроводного изделия;
  • величину потери тепла;
  • количество утеплительного и антикоррозийного материала;
  • степень шероховатости внутренней поверхности трубопровода.

Также можно использовать калькулятор расчета трубы, чтобы узнать, какое количество материала потребуется для обустройства инженерной системы и избежать излишней траты средств на покупку, транспортировку и последующий монтаж деталей.

Основная идея любого строительного проекта состоит в том, чтобы в строго установленные сроки и в точном соответствии с утвержденным бюджетом, объект был готов к сдаче в эксплуатацию. Инженер-проектировщик при выполнении своих должностных обязанностей стремится к разработке целостной концепции, которая ляжет в основу нового строительного проекта. Поэтому зачастую, инженерный проект разрабатывается комплексно и входит в организацию проекта «под ключ». Экономя на малом, клиент экономит на всем остальном и избавляет себя от лишних расходов.

Калькулятор расчета трубы не является обязательным условием организации комплексных услуг «под ключ», он предоставляется в помощь людям, самостоятельно снижающих строительные риски и капиталоемкость проекта. Определив в онлайн режиме характеристики разного вида труб, с помощью которых будет просто выбрать подходящую инженерную конструкцию, они смогут в реальном режиме улучшить финансовые показатели проекта.

Чтобы использовать онлайн калькулятор расчета трубы для определения необходимых параметров, необходимо использовать следующие параметры:

  • вид материала — из чего сделано трубопроводное изделие;
  • тип сечения трубы;
  • показатели толщины трубной стенки;
  • длина трубы.

Вышеперечисленные показатели позволяют рассчитать объём трубы, а затем – расчёт массы трубы или наоборот. Диаметр стальной трубы рассчитывается из показателей её окружности формулой, по которой рассчитывается длина окружности. Эта формула включена в калькулятор расчета трубы и моделирует схему многих онлайн расчетов.

У специалистов нашей компании вы можете получить устную консультацию по расчетам и другим онлайн сервисам. Для этого достаточно позвонить по телефону 391 251-82-82 и задать свои вопросы. Обращайтесь!


Вернуться к списку

Калькулятор расчета длины трубы для теплого пола

Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.

Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.

[CP_CALCULATED_FIELDS id=”25″]

В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.

Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.

Какие типы труб использовать

Металлопластик обладает идеальным соотношением цены к качеству

Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.

В общих случаях принято использовать трубы из следующих материалов:

  • металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
  • полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
  • сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
  • медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.

Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.

Схема укладки труб

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

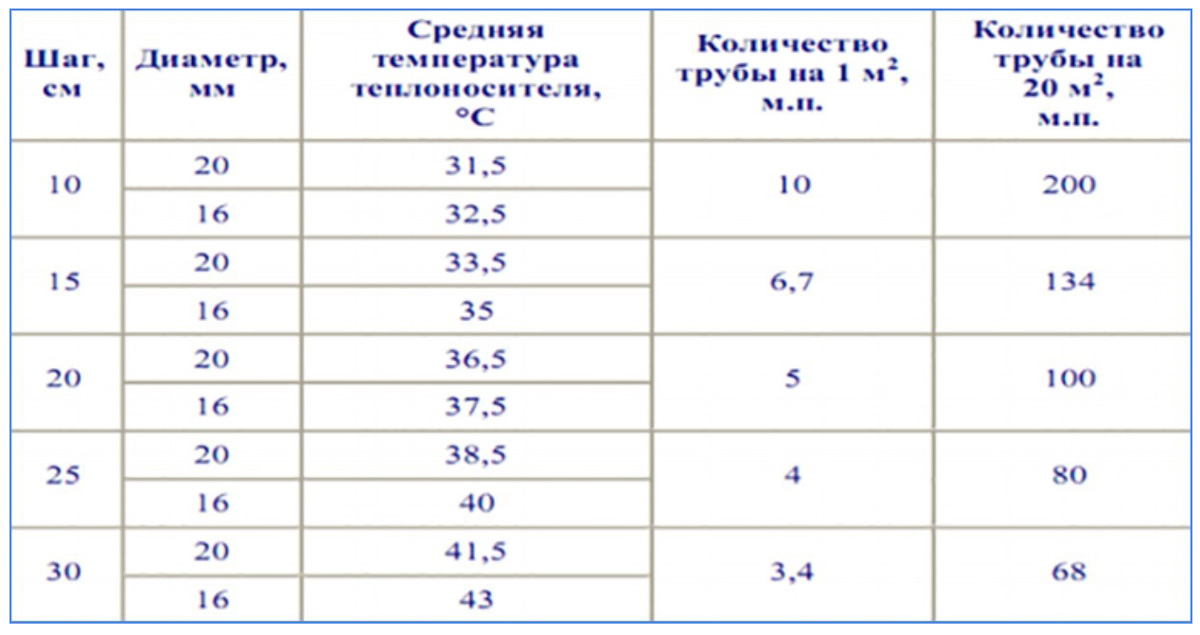

На что влияет шаг укладки

Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства

Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.

Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.

Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.

К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.

В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.

Читайте также:

Калькулятор расчета необходимого количества Теплоизоляции Броня для труб

Рекомендации по определению толщины жидкого керамического теплоизоляционного покрытия серии Броня и модификаций для применения на трубопроводах и оборудовании

Применение жидких керамических теплоизоляционных покрытий серии Броня нацелено для обеспечения энергоэффективности, достижения нормированных теплопотерь и условий по обеспечению безопасности труда. Для корректного определения необходимого количества покрытия для решения задач по утеплению трубопроводов горячего водоснабжения и отопления, технологического оборудования и т.д. рекомендуем:

  • Для корректного определения толщины покрытия Броня провести теплотехнический расчет. В случае необходимости наши специалисты проводят теплотехнические расчеты толщины покрытия Броня в соответствии с нормами СНиП 41-03-2003, СП 41-103-2000. (Данная услуга предоставляется бесплатно). Необходимо обратитесь к нам: контакты;
  • Наш опыт в решении задач тепловой изоляции различных объектов позволяет давать эмпирические данные по толщине необходимого слоя Броня:

Таблица приближенного расчета толщины покрытия теплоизоляционного покрытия Броня на трубопроводах отопления и водоснабжения для снижения теплопотерь в соответствии с требованиями СНиП 41-03-2003 и СП 41-103-2000

Средняя температура на поверхности, °С

Толщина слоя Броня

(фактическая), мм

Толщина слоя Броня (расчетная), мм

Приблизительный расход при нанесении кистью, л/м2

0 — 40

1

0,46

1,1

40/45 – 80-85

1

1,04

1,1

80/85 – 100/110

1,5

1,56

1,65

100/110 – 160/180*

2

1. 97

2,2

160/180 – 200/210*

3

2,79

3,3

200/210 – 260*

4

3,92

4,4

*Уточняйте точную температуру эксплуатации модификаций Броня у нас: контакты.

Таблица снижения температуры на поверхности металлического трубопровода Ø 150 мм в соответствии с требованиями СНиП 41-03-2003; СНиП І-Г.7-62; ГОСТ 8732-58*; ГОСТ 87.31-58

Толщина Броня, мм

Температура на поверхности, °С

60

80

100

120

150

200

1

42

54

64

68

77

100

1,5

33

42

56

57

64

75

2

31

35

45

51

58

70

2,5

30

31

42

46

50

66

3

28

29

35

42

45

52

4

25

26

32

35

39

45

Калькулятор объема трубы

| Объем, диаметр, вес

Сантехникам и другим подрядчикам нужны правильные инструменты для решения сложных математических уравнений в полевых условиях, например, для расчета объема трубы, чтобы определить, сколько воды она может выдержать. Калькулятор объема трубы ServiceTitan делает расчет трубы простым и легким.

Измерьте объем труб по внутреннему диаметру и длине. Вы также можете использовать этот калькулятор, чтобы подсчитать, сколько весит объем воды в трубах.

Что такое калькулятор объема трубы?

Сантехники и другие квалифицированные специалисты используют калькулятор объема воды в трубе для определения точного объема трубы, а также массы жидкости или веса воды, которая протекает через нее.Этот очень полезный инструмент по сути работает как калькулятор объема жидкости.

Кто пользуется калькулятором объема трубы?

Сантехники, подрядчики по ирригации, бригады септиков и работники обслуживания бассейнов постоянно проводят расчеты труб в полевых условиях, чтобы определить правильный размер трубы для установки, определить расход и давление воды или работать над максимальным КПД насоса.

Счетчик объема трубы ServiceTitan также легко вычисляет:

  • Водоемкость домашних систем отопления.

  • Расчеты трубопроводов, необходимые для заполнения садового пруда.

  • Объем трубопроводов, необходимый для установки системы орошения газонов и садов.

  • Расчет правильного размера трубы, необходимый для наполнения бассейна.

Формула объема трубы

Формула объема трубы:

Объем = pi x радиус² x длина

Для расчета размера трубы выполните следующие действия:

  • Найти внутренний диаметр и длина трубы в дюймах или миллиметрах.

  • Рассчитайте внутренний диаметр трубы, измерив расстояние от одной внутренней кромки через центр и до противоположной внутренней кромки.

  • Используйте те же единицы измерения (дюймы или миллиметры) для измерения длины трубы.

  • Рассчитайте радиус трубы по ее диаметру. Чтобы получить радиус, разделите диаметр на 2.

  • Возьмите радиус и возведите его в квадрат или умножьте на себя. Например, 5² = 25.

Пример расчета объема трубы

Вот конкретный пример того, как применить формулу объема трубы:

Полезный совет: Чтобы возвести число в квадрат, умножьте его на само. Чтобы получить число в кубе, умножьте его на само себя три раза.

Калькулятор объема трубы в галлонах

Если вам нужно знать водоемкость в галлонах, вам нужно будет преобразовать объем воды в метрической системе калькулятора трубы в кубические дюймы.

  • Кубический дюйм = 1 дюйм x 1 дюйм x 1 дюйм.

  • дюйм = измерение длины.

  • Квадратный дюйм = мера площади.

  • Кубический дюйм = мера объема.

  • В 1 галлоне США 231 кубический дюйм.

  • Плотность воды = 997 кг / м³

Пусть калькулятор объема водопровода ServiceTitan выйдет из уравнения наугад при попытке определить объем воды в трубах, измеренный в галлонах.Для получения информации об общих размерах труб подрядчики также могут обратиться к общей диаграмме объема труб в Интернете.

Калькулятор размера трубы Дополнительный совет

Если вы не знаете, как измерить внутренний диаметр трубы, подумайте о приобретении набора суппортов, которые подходят по внешней стороне трубы. Используйте штангенциркуль для непосредственного измерения внешнего диаметра вместо оценки внутреннего диаметра на основе окружности.

После того, как вы определите внешний диаметр, обратитесь к этой таблице общих размеров трубы, чтобы точно определить внутренний диаметр вашей трубы.

Объем трубы: нижняя линия

Объем трубы равен объему жидкости внутри нее или занимаемому пространству.

Сантехники и другие подрядчики по обслуживанию стремятся к точным измерениям при работе с трубами для водопровода, вентиляции, кондиционирования, орошения и т. Д., Поэтому они выполняют работу правильно с первого раза.

Калькулятор объема трубы ServiceTitan повышает точность данных, экономит время и сокращает количество отходов, поэтому вы всегда будете знать, что выбираете трубы правильного размера для работы.

Заявление об отказе от ответственности

* Рекомендуемые значения являются добросовестными и предназначены исключительно для общих информационных целей. Мы не гарантируем точность этой информации. Обратите внимание, что другие внешние факторы могут повлиять на рекомендации или исказить их. Для получения точных результатов обратитесь к профессионалу.

Калькулятор веса трубы — wCalcul

Калькулятор веса трубы — wCalcul

6061 Алюминий (AlMg1SiCu)
